Крепеж для труб

Крепления для труб – 5 основных вариантов, используемых в наши дни

Описание каждого из вариантов

Разберемся с основными типами изделий и рассмотрим преимущества и недостатки каждого из них. Я расскажу вам о собственном опыте применения, тем более, что я очень часто в своей практике имел дело с крепежом для трубопровода и могу рассказать о каждом варианте много практической, а не теоретической информации.

Вариант 1: металлические хомуты

Этот вариант используется в самых разных сферах

Этот вариант самый универсальный из всех и может использоваться как для самых тонких труб, так и для изделий большого диаметра. Разберемся с конструкцией изделий, тем более, что она одинакова и у самых маленьких и у самых крупных вариантов:

Полукольца разного диаметра	С их помощью зажимается труба, поэтому важно выбрать вариант определенного диаметра. Элементы скрепляются между собой посредством винтов, с помощью которых можно регулировать силу зажатия, а также варьировать размер в небольшом диапазоне
Резиновые прокладки	Они надеваются на полукольца и необходимы для того, чтобы плотнее прилегать к трубе, обеспечивать более надежную фиксацию на поверхности, а также гасить вибрацию, которая неизбежно образуется при прохождении через трубу жидкости
Крепление шпильки	Оно приварено к одному из полуколец и не является отдельным узлом, но я хочу обратить особое внимание на этот элемент, так как часто возникают проблемы именно с ним. Дело в том, что резьба может быть двух видов – М8 и М10, поэтому нужно не ошибиться при выборе шпилек. Лучшее решение – универсальный вариант со ступенчатой гайкой М8/М10
Шуруп-шпилька	Этот элемент может иметь разлиную длину – от 80 до 180 мм и даже больше. При покупке подбирается оптимальная длина в зависимости от конструкции вашего трубопровода

Ступенчатую гайку с двумя типами резьбы легко отличить по большой длине

Плюсом этого варианта можно считать надежность и долговечность, минусом – не очень привлекательный внешний вид, внутри помещений такие элементы смотрятся не очень хорошо.

Цена изделий достаточно демократична, так вариант размером 32-35 мм будет стоить порядка 15 рублей за комплект, а изделие покрупнее, например, хомут 210-219 мм обойдется примерно в 90 рублей.

Разберемся, как крепить с трубы с помощью подобных узлов, ниже показана схема процесса, по которой разобраться в работах не составит труда:

Так выглядит последовательность работ

Для начала нужно провести на стене линию, вдоль которой будет крепиться труба. После этого нужно сделать отметки мест расположения хомутов, обычно они ставятся через каждые 50 см, если в конструкции есть повороты, то эти участки дополнительно усиливаются. Хомуты нужно располагать не ближе 150 мм до углов;
С помощью перфоратора сверлятся отверстия под дюбеля, если шпилька имеет диаметр 8 мм, то используется дюбель на 12 мм, а если у вас вариант диаметром 10 мм, то лучше использовать дюбель 14 мм;

С помощью упора можно выставить степень углубления в стену, что очень удобно

Далее в отверстия забиваются дюбеля и вкручиваются шурупы-шпильки, после чего на них накручиваются хомуты (можно вкручивать шпильки с уже закрепленными хомутами, большой разницы нет), конструкция должна располагаться перпендикулярно будущей трубе;
Откручивается один винт, верхнее полукольцо отводится (не потеряйте прокладку, которая стоит между половинками), после чего в конструкцию ставится труба. Полукольцо заводится на свое место и закручивается винтом, на этом работу можно считать успешно завершенной.

В особенно ответственных конструкциях используются сдвоенные хомуты

Вариант 2: пластиковые клипсы

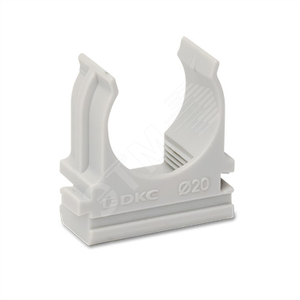

Этот элемент также хорошо знаком почти всем людям, ведь с помощью подобных узлов закрепляется подавляющее большинство полипропиленовых труб, которые широко используются в отоплении и водоснабжении. Что касается основных особенностей продукции этого вида, то они таковы:

В качестве материала изготовления выступает полистирол – прочный и надежный материал, который обеспечивает долговечность крепежа и его стойкость к неблагоприятным воздействиям;
Конструкции бывают одинарными и двойными, второй тип идеально подходит для водопровода, где параллельно идут линии горячего и холодного водоснабжения. Такая конструкция позволяет ускорить рабочий процесс и проложить трубы идеально ровно, ведь расстояние между ними всегда будет одинаковым;

Двойной вариант используется очень часто

Даже если у вас одинарные элементы, вы можете сложить их в конструкцию благодаря специальным пазам, которые есть на изделиях. С помощью соединительных узлов вы можете совмещать элементы разных диаметров, что очень и очень удобно при прокладке коммуникаций;

Специальная конструкция позволяет быстро и надежно соединять элементы

Диаметр элементов варьируется от 16 до 50 мм, то есть они предназначены для использования в легких конструкциях;
Что касается конструкции, то элементы могут иметь вид зажимов, которые крепятся к стене с помощью дюбеля и самореза, а могут изготавливаться в виде цельного узла, в котором уже есть дюбель, это существенно упрощает монтаж.

Отличный вариант для быстрой работы

Что касается стоимости, то клипса для крепления труб стоит от полутора рублей и выше, в некоторых регионах цена может быть еще ниже. То есть больших затрат вы точно не понесете.

Крепление труб с помощью клипс не отличается сложностью:

Производится разметка будущего расположения клипс, важно провести эту работу точно и аккуратно, чтобы не насверлить лишних отверстий;
Далее производится сверление с помощью перфоратора с буром диаметром 8 или 10 мм, в зависимости от размера используемых дюбелей;
После этого в отверстия вставляются дюбеля и крепятся клипсы, саморезы нужно аккуратно вкрутить, чтобы распорная часть надежно зафиксировалась в стене;
В последнюю очередь в клипсу защелкивается труба, это делается с небольшим усилием. Если все сделано верно, то ваша конструкция будет аккуратной и прочной.

Клипса – простой, но очень надежный узел для фиксации трубы

Вариант 3: зажимы для труб

Этот вариант напоминает клипсы, но имеет свои особенности:

Главное отличие этой группы изделий — это закрытая конструкция, то есть вы не защелкиваете трубу, а надежно фиксируете ее. Это придает системе дополнительную надежности, что особенно важно на вертикальных участках трубопровода;

Зажим обеспечивает более надежное крепление трубы

Конструкция может быть двух типов, первый вариант показан выше и представляет собой систему, в которой саморез одновременно фиксирует дюбель в стене и зажимает крепление трубы. Второй отличается тем, что защелкивающаяся часть не соединена с саморезом и, для того чтобы снять трубу, не нужно откручивать крепеж, что очень удобно при ремонте и обслуживании;

Такой вариант более удобен, если трубу нужно снять

Есть еще третий вариант – узлы, к которым дюбеля приобретаются дополнительно. Их плюс в том, что они стоят меньше и при наличии у вас дюбелей вы сможете сэкономить;

Такой вариант также достаточно популярен

Очень часто изделия этого типа называют клипса с зажимом, в принципе название не имеет большого значения, главное понимать, что вам нужно и выбирать именно тот вариант, который подойдет для наилучшего результата. Что касается стоимости, то она варьируется от 2 до 12 рублей в зависимости от конструкции и производителя.

Чаще всего этот вариант используется как крепление для металлопластиковых труб, так как он позволяет надежно фиксировать положение конструкции.

Благодаря защелкам можно зафиксировать металлопластиковую трубу в нужном положении

По монтажу все довольно просто: он не отличается от вышеописанного варианта изделий. Единственное отличие в том, что перед установкой трубы фиксатор нужно открыть, после чего надежно защелкнуть его.

При покупке особое внимание обратите на качество защелок. Я встречал дешевые варианты, в которых пластик трескается после 2-3 открытий-закрытий.
Важно, чтобы материал не был хрупким.

Вариант 4: скобы для труб

Этот вариант имеет множество особенностей:

Изделия изготавливаются из оцинкованного металла, что придает им особую прочность и долговечность. Их используют там, где самое больше значение уделяется надежности и долговечности. При выборе обратите внимание на толщину металла, чем она больше, тем большие нагрузки может выдерживать элемент;
Классический вариант – двухлапковая скоба для крепления труб, это очень простое изделие, представляющее собой выгнутый элемент с двух сторон которого расположены проушины для крепления трубы к стене. Тут самое главное – подобрать конструкцию требуемого диаметра;

Такие изделия используются не одно столетие

Второй вариант – Р-образная скоба, которая представляет собой изделие, в котором оба конца соединяются вместе в проушину, через которую и производится крепление. Такие элементы хорошо подходят для крепления труб, шлангов, гофр и многого другого. Размеры варьируются в широком диапазоне: такие скобы могут иметь диаметр от 10 до 120 мм;

Р-образная скоба – простой и надежный тип крепления

Однолапковая скоба для крепления трубы к стене используется там, где нагрузки невелики.

Такой вариант позволяет прижать трубы с небольшим весом к стене

При необходимости все скобы могут комплектоваться резиновой прокладкой для устранения вибрации трубопроводов и более надежной фиксации элементов.

Резиновая прокладка позволяет крепить трубы намного надежнее

Что касается стоимости, то она варьируется в достаточно широком диапазоне, так двухлапковая скоба под диаметр трубы 25 мм стоит 4-5 рублей, а Р-образный вариант такого же размера будет стоить уже около 9 рублей. Однолапковые варианты стоят почти столько же, как и двухлапковые.

Монтаж не отличается сложностью, для работы необходимо дополнительно приобрести дюбеля, если основание деревянное, то хватит и обычных саморезов соответствующего размера.

Если под рукой нет крепежа, то Р-образную скобу можно сделать самому из полоски жести, которую можно выгнуть по размеру.

Вариант 5: якорные скобы и дюбеля-крюки

Эта группа изделий чаще всего используется в системах водяных теплых полов и имеет свои особенности:

Дюбеля-крюки фиксируют одну или сразу две трубы, для крепления не нужны саморезы, распорная часть просто забивается в заранее просверленное отверстие и за счет своей формы она не дает зажиму выскочить наружу;

Такой вариант очень прост в использовании, что по достоинству оценило множество специалистов

Якорные скобы предназначены исключительно для систем теплого пола и представляют собой крепеж с хвостовиком особой формы, которая позволяет свободно вставлять его в отверстие, но обратно достать его достаточно сложно. Изделия предназначены для крепления труб в теплоизоляционном слое;

Якорная скоба позволяет быстро и надежно зафиксировать трубы теплого пола

Очень важно, чтобы изделия были изготовлены из прочного ударостойкого полистирола, иначе за время крепления вы сломаете половину элементов.

Стоимость таких изделий невелика – порядка 2 рублей за штуку, но нужно их весьма много. Что касается процесса крепления, то он прост: делаются отверстия, после чего крепеж ставится на место и прижимается, на этом работа закончена. Тут не нужна инструкция, так как все и так понятно, важно делать все аккуратно и не экономить на количестве крепежей, конструкция должна быть зафиксирована очень надежно.

Такое крепление для пластиковых труб незаменимо в системах теплого пола

Дюбеля-крюки можно использовать и на стенах, но они не предназначены для больших нагрузок, поэтому таким способом можно крепить лишь конструкции небольшого веса.

Вывод

Конечно, вариантов крепления намного больше, я рассказал о тех, которые применяются чаще всего. Все рассмотренные варианты можно использовать при проведении работ своими руками, для этого не нужно обладать какими-либо специальными навыками и не нужно использовать специальный инструмент.

Видео в этой статье расскажет более подробно о некоторых важных нюансах, рассмотренных в обзоре и поможет разобраться в теме еще лучше. Если же вам что-либо непонятно, то не стесняйтесь писать вопросы в комментариях ниже.

Крепёж для труб: варианты фиксирующих элементов и их установка

Крепления для труб — это приспособления, которые позволяют зафиксировать трубопровод на рабочей поверхности (например, стене). Такие устройства используются при прокладке всех без исключения коммуникаций: водопроводов, теплопроводов, газопроводов, канализационных систем и т. д. Выбор крепёжных элементов зависит от типа трубопроводной конструкции и особенностей прокладки.

Крепления подбираются в зависимости от типа труб, вида магистрали и нагрузки в ней

Крепление труб с помощью хомутов

На сегодняшний день использование хомутов для крепления трубопровода к стене является одним из наиболее распространённых методов. Это связано с универсальностью таких крепёжных элементов. Посредством хомутов можно выполнить монтаж не только труб маленького диаметра, но и крупногабаритных конструкций.

Конструкция хомута включает в себя несколько основных элементов, среди которых:

полукольца;
специальные уплотнительные прокладки;
элемент, который фиксирует шпильку;
шуруп-шпилька.

Полукольца. Эти элементы могут иметь разный показатель сечения, в зависимости от характеристик прокладываемой коммуникации. В полукольцах происходит фиксация трубы. Основное преимущество этих изделий заключается в том, что они стыкуются между собой с помощью винтов — это позволяет регулировать их показатель сечения.

Уплотнительные прокладки. Выполняются из резины и используются для лучшего сцепления трубы с хомутом. Ещё одна функция этих изделий — гашение вибрационных волнений, возникающих при транспортировке рабочей среды по трубопроводу.

Для некоторых типов поверхностей применяют фиксирующие хомуты со шпильками или саморезами

Фиксатор шпильки. Как правило, данный элемент соединяется с одним из колец посредством сварки и необходим для закрепления шпильки.

Шуруп-шпилька. Длина таких шурупов варьируется от 8 до 18 см и подбирается в соответствии с характеристиками прокладываемой коммуникации.

Обратите внимание! Основное преимущество использования хомутов для крепления труб — надёжность конструкции. Из минусов этих приспособлений можно отметить то, что они обладают непрезентабельным внешним видом.

Рассмотрим последовательность крепления коммуникации при помощи хомутов:

Выполнение разметки, по которой будут устанавливаться хомуты.
Организация отверстий.
Монтаж хомутов.
Крепёж труб.

Фиксация труб с помощью пластмассовых клипс

Полимерные клипсы — это приспособления, посредством которых производится крепёж металлопластиковых и пластиковых труб. Чаще всего клипсы используют, чтобы организовать крепление труб отопления к стене, а также при монтаже водопроводов из полимерных материалов.

Клипсы производятся из материала, который называется полистирол. Полистирол отличается высокими прочностными характеристиками и обладает резистентностью к воздействию неблагоприятных условий, что позволяет обеспечить надёжность крепления.

Клипсы могут быть двух типов:

Двойные клипсы удобны для монтажа водопровода, когда трубы горячей и холодной воды располагаются рядом

Двойные клипсы чаще всего используются при прокладке водопроводных конструкций. Это связано с тем, что их использование позволяет закрепить обе линии водоснабжения (горячую и холодную). Использование двойных изделий не только упрощает монтаж водопровода, но и ускоряет этот процесс. Из отдельных одинарных клипс можно выполнить единую конструкцию. Сборку клипс между собой позволяют осуществить специальные пазы, которые располагаются на изделии.

Показатель сечения клипс колеблется от 16 до 50 мм, поэтому они идеально подходят для монтажа бытовых коммуникаций. Клипсы могут иметь зажимы или цельные узлы, оснащённые дюбелем. Изделия второго типа монтируются проще всего.

Алгоритм крепления труб к стене посредством этих элементов выглядит следующим образом:

В первую очередь на стене необходимо выполнить разметку, которая будет соответствовать расположению крепёжных элементов. Расстояние между клипсами вычисляется заранее и определяется с учётом характеристик конкретного трубопровода.
На втором этапе производится подготовка отверстий под клипсы. Для организации отверстий потребуется перфоратор с буром. Показатель сечения бура может быть 8 или 10 мм, в зависимости от того, какие именно используются дюбели для монтажа клипс.
Далее производится монтаж крепёжных элементов к стене с помощью дюбелей.
В конце остаётся зафиксировать трубу в клипсах.

Использование зажимов

Крепёж трубопроводов посредством зажимов очень напоминает предыдущий вариант монтажа, однако, такой крепёж имеет и некоторые особенности, на которые стоит обратить внимание:

основное отличие зажимов от клипс состоит в том, что первые отличаются закрытым вариантом конструкции. Таким образом, при закреплении трубы сначала необходимо открыть фиксатор, а уже после этого происходит защёлкивание трубы в нём. Смонтированная конструкция является более надёжной и прочной. Такой крепёж для труб идеально подходит, если необходимо зафиксировать к стене участок коммуникации, расположенный в вертикальной плоскости;
сегодня на строительном рынке можно встретить два типа таких приспособлений. К первому типу относятся изделия, в которых саморез соединяется сразу с дюбелем и креплением трубы. Во втором случае часть, которая зажимает трубу, не стыкуется с саморезом, что позволяет беспрепятственно извлекать трубу из зажима;

Зажим — это закрытый вариант клипсы, чтобы вложить в него трубу, нужно открыть верхнюю часть — фиксатор

Обратите внимание! Приобретая зажим для трубы, рекомендуется обращать внимание на качество защёлок.

существует отдельный тип зажимов, который отличается тем, что не имеет дюбеля. Для таких изделий необходимо приобретать дюбель отдельно. Основной плюс этих зажимов — низкая стоимость, поэтому приобретение таких приспособлений позволит сэкономить на монтаже трубопровода.

Чаще всего зажимы применяются для крепежа металлопластиковых коммуникаций, которые нуждаются в надёжной фиксации на рабочей поверхности. Установка этих крепёжных элементов практически не отличается от монтажа клипс, однако, отличия в конструкции фиксатора требуют его предварительного открытия.

Крепление трубы к стене с помощью скоб

Скоба — это ещё одно приспособление, позволяющее надёжно зафиксировать коммуникацию на рабочей поверхности. Производятся эти изделия из оцинкованной стали, поэтому они отличаются повышенными прочностными характеристиками и длительным эксплуатационным сроком. Применяются стальные скобы в ситуациях, когда необходимо обеспечить надёжное крепление трубопроводов. Прочность скобы прямо пропорционально толщине стали.

Все скобы подразделяются на две основные разновидности:

С конструктивной точки зрения, двухлапковая модель является наиболее простой. Она выполняется в форме выгнутой металлической полоски, оснащённой проушинами с каждой стороны. В металлических проушинах располагаются готовые отверстия для дюбелей или саморезов. Показатель сечения скоб подбирается в зависимости от типа коммуникации.

Двухлапковая скоба обеспечивает надежную фиксацию трубы благодаря двум точкам крепления к поверхности

В отличие от предыдущей модели, Р-образная или однолапковая скоба имеет два, объединённых в проушину, конца. Р-образная модель используется для фиксации труб и шлангов, а также гофрированных трубок. Показатель сечения Р-образных скоб колеблется от 10 до 120 мм. Применяются такие скобы в тех случаях, когда на крепёжные изделия не воздействуют большие нагрузки.

Скобы могут оснащаться уплотнительными элементами, которые производятся из резины. Независимо от того, какое фиксаторное изделие используется при прокладке трубопроводной конструкции, уплотнительные элементы выполняют одни и те же функции: усиливают сцепление приспособления с трубой и гасят нежелательные вибрации в системе.

Установка этих приспособлений производится довольно просто. Причём рабочая поверхность, на которую необходимо закрепить трубопровод, может быть как бетонной, так и деревянной. Для фиксации скобы на деревянной рабочей поверхности необязательно использовать дюбеля, так как в этом случае подойдут и обычные саморезы.

Способы крепления труб

Фиксация трубопроводной конструкции к стене выполняется двумя основными способами. Рассмотрим их:

Жёсткий вариант фиксации применяют для разных коммуникаций, среди которых:

водопроводы (горячие и холодные);
теплопроводы;
канализационные системы.

Некоторые трубопроводные системы требуют жесткого крепления, чтобы исключить любое движение труб при эксплуатации сети

Особенность жёсткой фиксации труб к стене заключается в том, что коммуникация полностью блокируется. Таким образом, трубопровод лишается возможности перемещаться при тепловом расширении. В этом случае соединительный фитинг играет роль опорного элемента.

Свободный способ фиксации подразумевает использования хомутов или любых других крепёжных элементов, которые монтируются таким образом, чтобы между наружной поверхностью трубы и внутренней поверхностью фиксатора оставалось свободное пространство. Свободное пространство позволяет перемещаться трубе. Для организации отступа от стены используются специальные элементы — кронштейны. Кронштейн — это фиксаторный элемент, используемый при монтаже труб в вертикальной плоскости.

Какой из способов выбрать для монтажа отопительной системы? Монтаж отопительной коммуникации — серьёзное мероприятие, поэтому подбор способа фиксации труб необходимо выбирать с учётом следующих правил:

большую роль при выборе способа фиксации теплотранпортной коммуникации играют температурные перепады. В случае если комната отапливается, то тогда температурных перепадов не стоит опасаться и используется неподвижный (жёсткий) вариант закрепления труб. Отсутствие температурных перепадов исключает возможность перемещения труб вдоль своей оси;

Важно! Неподвижная фиксация теплопровода производится в строго определённых местах, а именно: изгибы, повороты, а также точки, в которых крепится соответствующая арматура.

плавающий метод применяется в тех случаях, когда температура в помещении не дотягивает до необходимого уровня, то есть имеется вероятность теплового расширения диаметра труб.

Ещё одним способом, который позволяет не только закрепить, но и спрятать трубы, что позволяет увеличить полезное пространство комнаты, является закрытая прокладка коммуникации. Такой монтаж производится в стенах, где с помощью специального инструмента штробореза, выполняются каналы (штробы) для труб. Прятать трубы в стене или перегородке — не такой распространённый способ, как открытый монтаж. Это связано с тем, что такая работа требует больше финансовых затрат. Ещё одним минусом закрытой прокладки является проблематичность определения поломки и ремонта коммуникации.

Способ фиксации труб подбирается в зависимости от особенностей трубопроводной конструкции, а также от предпочтений хозяев. В случае необходимости для определения способа монтажа можно обратиться за консультацией к специалисту.
