Использование кабельных стяжек

Кабельные стяжки и их использование

С целью маркировки, крепления или сборки кабелей в ходе электромонтажных работ, очень удобно и выгодно использовать кабельные стяжки. Эти пластиковые хомуты позволяют быстро, безопасно и качественно выполнить монтаж кабельной системы с соблюдением высоких требований к качеству и надежности работ.

Данные изделия называют сегодня по-разному: кабельные хомуты, нейлоновые хомуты, кабельные стяжки, пластиковые стяжки, – речь всегда об одном и том же изделии, самый первый образец которого был изобретен и запатентован в далеком 1958 году в Соединенных Штатах Америки сэром Маурусом Логаном, инженером проектировщиком компании Thomas & Betts, занимавшейся в то время производством кабеля для подводных лодок и воздушных судов.

Идея пришла в голову к изобретателю ни с ровного места. Первоначально кабели на воздушных и подводных судах связывали один с другим нитью, пропитанной воском, вязали при этом узлы, пропуская нить между отдельными проводами. Если требовался ремонт, то нити разрезали, а после ремонта вязали новые узлы — все происходило очень трудоемко и неудобно.

И вот, одним теплым вечером, когда Маурус отдыхал на лужайке одного из городских парков, он заметил травинку, которая проросла сквозь другую травинку, в которой насекомым было прогрызено отверстие, и в этой образованной из травинок петельке лежала веточка…

Гениальная мысль не заставила себя ждать. Вскоре хомут нового типа был применен компанией Боинг, и был успешно испытан в разных условиях, включая воздушные, морские, армейские и т. д. Торговое название хомута было Ty-Rap.

На сегодняшний день хомутики в форме гибких полосок из прочного нейлона-66, превосходящего по прочности даже некоторые из металлов, нашли очень широкое применение в электротехнической отрасли по всему миру.

Нейлоновые хомуты применяют для различных целей: для фиксации кабелей внутри приборов, для крепления кабелей на несущих конструкциях, для формирования пучков проводов, для крепления жгутов на направляющих стоек и шкафов, на несущих тросах, для формирования шлейфов, и просто для фиксации кабеля на месте ввода в распределительную коробку.

Кабельные стяжки различаются по ширине и по длине, соответственно различается и максимальная нагрузка, которую способна нести на себе стяжка. Длины из диапазона от 60 до 120 мм позволяют подобрать стяжку для работы с проводами и с пучками проводов разных диаметров.

Объединяя стяжки друг с другом, можно получать составную стяжку большей длины. Чем шире стяжка — тем больше допустимая нагрузка на нее. В приведенной выше таблице отражены характерные максимальные нагрузки для стяжек разной ширины.

Для различных внешних условий выпускаются стяжки для использования внутри помещений или для уличного монтажа. Стяжки для использования на улице изготавливают по усложненной рецептуре: добавляют в материал стяжки стабилизаторы для повышения устойчивости к ультрафиолету, к повышенной влажности, к высокой температуре и к другим разрушительным внешним воздействиям.

Ультрафиолет наиболее пагубно влияет на нейлон, поэтому в качестве стабилизатора для стяжек всепогодного использования, в них добавляют угольный порошок — именно он имеет черный цвет, потому всепогодная стяжка и получается черной (между тем не все черные стяжки являются обязательно всепогодными).

Что касается внутренних стяжек (для работы внутри помещений), то они бывают разноцветными — придать эстетику помещению, задать различие пучкам проводов по назначению, наконец удовлетворить вкус самого электромонтажника (каждому ведь свои цвета нравятся).

По конструкции кабельные стяжки подразделяются на неразмыкаемые (одноразовые) и размыкаемые (многоразовые). Одноразовую стяжку, установив единожды, можно открыть только разрезав ее, а вот многоразовую можно открывать и фиксировать вновь многократно.

Одноразовые хомуты позволяют надежно и быстро собирать провода в пучки или закреплять провода на конструкциях. Если пучок или кабель получается большого диаметра, то можно объединить несколько стяжек чтобы получить хомут необходимой длины. Так решается практически любая задача, связанная с монтажом кабелей.

С одной стороны стяжки имеются выступы, с другой стороны — замок. Для получения прочной и надежной фиксации, стяжку просто затягивают и обратного пути уже нет. Чтобы демонтировать — придется разрезать и только выбросить. Но это не беда, стоимость таких стяжек копеечная по сравнению с их функциональными возможностями, так что экономически это оправдано.

Хомут затягивается либо вручную, либо специальным инструментом с курком, который, кстати, тут же обрежет лишний выступающий хвостик стяжки прямо возле замка. Усилие затяжки устанавливается непосредственно на инструменте. Применение инструмента позволит сократить время на монтаж и обеспечит высокое качество и производительность работ.

Для наружного использования применяются стяжки из стойкого к высоким температурам (до 121°C) материала. Есть стяжки с крепежными отверстиями, с анкерным креплением, маркировочные (с маркировочной площадкой), с шильдиком, многоразовые с особым замком с возможностью повторного использования, шариковые, шариковые с шильдиком и шариковые разъемные.

Если необходимо закрепить хомут на гладкой поверхности, то необходимо применить специальную самоклеющуюся или на шурупах площадку под стяжку. Для установки на бетон, кирпич или дерево прибегают к использованию дюбелей.

Различные внешние факторы, конечно, оказывают влияние на кабельные стяжки, и некоторые из них сильно сокращают стяжкам жизнь: действие кислот, превышение максимально допустимой механической нагрузки, вибрация (приводит к трещинам), ультрафиолет в большом количестве (при эксплуатации на высоте), 100% влажность понижает прочность, сухость или мороз делают стяжки хрупкими. Эксплуатируйте стяжки правильно!

Кабельные стяжки. Виды и особенности. Типы и применение

Кабельные стяжки являются одними из наиболее удобных, быстрых и недорогих способов маркировки, крепления и бандажирования кабеля во время выполнения электротехнических работ. Применение пластмассовых хомутов нашло большую популярность из-за возрастания требований к качеству установки кабельных линий.

Такие крепежные элементы сегодня называются по-разному: пластмассовые стяжки, хомуты для кабелей, пластиковые связки. Первые образцы крепежа для кабелей были изобретены в 1958 году американским инженером Логаном. Идея возникла во время работ по протяжке проводов на подводных лодках и в самолетах. При этом кабели связывали восковой нитью, получались узлы. При необходимости ремонта нити приходилось разрезать, а после ремонта снова связывать, что создавало большое неудобство и трудоемкость.

Сегодня пластиковые хомутики в виде гибких нейлоновых полосок, материал которых превышает прочность некоторых видов металлов, нашли широкое распространение в электротехнике по всему миру. Стяжки из нейлона используют для различного назначения: фиксации кабеля, создания кабельных шлейфов, крепления жгутов на стойках, создания пучков проводов, укладки кабелей внутри устройств и т.д.

Разновидности и особенности конструкции

Кабельные стяжки бывают разными по длине и ширине. По этим параметрам отличается и наибольшая нагрузка, которую могут выдержать пластиковые связки. Стяжки можно соединять друг с другом, и получать более длинную конструкцию для крепления большого жгута проводов. Наиболее широкие хомуты могут выдерживать больше нагрузки. В таблице указаны наибольшие нагрузки для связок разной ширины.

Наружные и внутренние кабельные стяжки

В зависимости от условий использования, кабельные хомуты классифицируются на наружные (для улицы), и внутренние (внутри помещений).

Уличные хомуты находятся в худших условиях, по сравнению с внутренними стяжками. Поэтому для изготовления уличных хомутов применяют различные компоненты, повышающие их устойчивость к пагубному действию внешней среды: ультрафиолетовым лучам, влажности, перепадам температуры.

Наибольшее действие на хомуты оказывает ультрафиолетовое излучение. Поэтому в материал наружных стяжек добавляют специальный стабилизатор в виде угольного порошка, окрашивающего их в черный цвет. Но не все черные стяжки можно относить к всепогодным моделям, так как внутренние стяжки изготавливают абсолютно любого цвета. Наружные же хомуты производятся только черными.

Читайте также:  Наземный погреб: описание с фото, отзывы, советы

Широкая гамма цветов кабельных хомутов позволяет создавать определенную эстетику помещения при укладке кабелей. Цветные стяжки разных цветов применяют также для маркировки отдельных жгутов проводов.

Одноразовые и многоразовые

Существуют хомуты для кабелей, которые можно использовать только один раз. Чтобы их снять, придется выполнять разрезание, и последующую их замену на новые стяжки. Многоразовые пластиковые хомуты можно открывать и использовать несколько раз, без их повреждения.

Одноразовые стяжки дают возможность быстро и надежно скомплектовать провода в жгуты, или зафиксировать их на какой-либо конструкции. Если кабель или пучок получился настолько большим, что одной стяжки не хватает, то можно соединить несколько штук вместе для увеличения общей длины. Это позволяет решать любые задачи по монтажу кабелей любой толщины.

На конце хомута находится замок, на другом конце на внутренней его стороне имеются выступы, которые обеспечивают прочную затяжку хомута в замке. Снять такую кабельную стяжку уже без ее разрезания не получится, однако такие изделия стоят недорого. Поэтому применение одноразовых кабельных креплений оправдывает себя с экономической точки зрения.

Одноразовую стяжку лучше всего затягивать специальным инструментом , позволяющим ее затянуть нажатиями на курок с определенным усилием, и тут же обрезать излишки возле основания.

Преимущества фиксации кабелей специальным инструментом
  • Удобная и быстрая работа.
  • Обеспечение необходимого натяжения.
  • Гарантия профессионального качества.
  • Наличие регулятора усилия.
  • Автоматическая обрезка стяжки.
  • Захват и натяжение нажатием на курок.
По конструктивному исполнению и назначению кабельные стяжки также делятся на виды:
  • Термостойкие . Изготавливаются из специального вида нейлона, устойчивого к повышенной температуре в течение длительного времени (до 120 градусов). Обычно такие модели применяют для наружных работ.
  • С монтажным отверстием. Головка такой модели изготовлена с крепежным отверстием для ее фиксации на поверхности с помощью винтов или саморезов.

  • С анкерным креплением .Такое крепление еще называют дюбель-пистоном. Оно дает возможность укладывать провода и кабели на металлических поверхностях толщиной не более 2 мм.

  • Усиленные. Принцип работы такого крепления аналогичен обычной стяжке, но по устройству есть отличия: фиксатор сделан из нержавеющей стали, а на ленте нет зубцов.

  • С двойным замком .Такие стяжки изготовлены из нейлона 12, обладающего высокой прочностью и устойчивостью к неблагоприятным условиям погоды. Двойной замок надежно фиксирует ленту при любой температуре внешней среды.

  • С дюбелем .Такой вид крепления имеет разъемный замок, позволяющий убирать или добавлять кабели в жгут, а также дюбель, способствующий удобному и быстрому монтажу электрической проводки по стенам.

  • С площадкой для дюбеля .Имеет в комплекте дюбель с накручивающейся площадкой, что дает возможность прокладывать линии электрических проводов по деревянным, кирпичным и бетонным поверхностям, без использования шурупов или саморезов.

  • Кабельные стяжки шариковые разъемные . Это многоразовые модели, состоящие из шариковой ленты и замка для крепления.

  • Шариковые хомуты с шильдиком . Это аналогичная модель, отличающаяся от предыдущего вида наличием шильдика для маркировки и обозначения жгутов кабелей. Она относится к разъемным многоразовым видам хомутов.
  • Кабельные стяжки с горизонтальным замком . Это кабельные стяжки для многократного применения при бандажировании и монтаже кабелей. Они обеспечивают удобную и быструю установку, с возможностью последующей коррекции жгута по количеству проводов, либо при их замене.

  • Кабельные стяжки с рычагом для открывания . Это многоразовые стяжки для укладки кабелей. Они оснащены специальным рычажком для удобства разблокировки замка.

  • С площадкой для крепления . Чтобы закрепить кабель на гладкой поверхности, применяют специальные площадки, которые снабжены самоклеящимся слоем. Их также можно крепить шурупом или саморезом. Для этого предусмотрены отверстия.

10 идей необычного применения кабельных стяжек

Считается, что чемпионом по полезности в доме является клейкая лента. А вы сможете с её помощью повесить шторы или надуть мыльные пузыри? Не думаем. Но знаем, как это сделать с использованием хомутов. Сегодня мы приготовили 10 лайфхаков по применению кабельных стяжек. Эти хитрости пригодятся вам дома, в саду или в поездке.

Повесить шторы

Случайно дёрнули шторку в ванной и сломали пару крючков? Их с лёгкостью заменят кабельные стяжки. Просто проденьте хомут в отверстие на полотне и выберите необходимый размер петли. Готово.

Другая ситуация: вы узнали, что к вам едут родственники. Нужно быстро сделать квартиру красивее и уютнее. Вы решаете повесить новую штору, но когда достаёте ткань из упаковки, обнаруживаете, что в комплекте нет крючков. Не беда. Нейлоновые стяжки и в этом случае придут на помощь.

Подвязать растения

Забудьте о верёвках, которыми были опутаны комнатные цветы. Крепите стебли с помощью хомутов. Это займёт меньше времени, ведь вам не придётся вязать узлы.

Этот же метод подвязывания используйте на даче — устанавливайте вертикальные опоры и крепите к ним огурцы, помидоры, ветви кустов.

Заблокировать замки на сумке

Собираетесь в отпуск? Нейлоновые хомуты защитят ваши вещи в путешествии. Неважно, сдаёте вы багаж в аэропорту или просто ходите с рюкзаком по многолюдным экскурсиям, — замки не расстегнутся. Ваши гаджеты, деньги и другие вещи будут целы.

Временно починить собачку на молнии

А если сломалась собачка, на помощь опять же придёт кабельная стяжка.

Закрыть дверцы шкафов и тумб

Когда ребёнок начинает ползать, а потом ходить, родители спешат заблокировать все доступные ему шкафы, особенно кухонные, где лежат ножи, вилки, крупы. Перенесите необходимые предметы повыше, а всё ненужное спрячьте в шкафчик и наденьте на мебельные ручки хомут. Теперь ребёнок не откроет дверцы.

Также используйте хомуты при перевозке мебели.

Вешать больше одежды в шкаф

Если у вас столько одежды, что дополнительные плечики на перекладину уже никак не повесить, размещайте их друг на друге. Здесь вам опять же пригодятся хомуты. На одной вешалке расположите стяжку, а другую повесьте на эту петлю. Размещайте одежду в 2–3 ряда или больше.

Сделать кольцо для ключей

У вас сломался брелок и теперь ключи болтаются в кармане? Пока вы не нашли подходящее кольцо, исправить ситуацию поможет стяжка. Она надёжно зафиксирует ключи, и ни один из них вы не потеряете.

Сделать подставку под смартфон

Всего 2 пластиковых хомута заменят подставку для телефона. Вы даже сможете регулировать угол наклона гаджета. Теперь на даче, в поезде или за обеденным столом будет удобно смотреть кино и выпуски новостей.

Сделать ручку для стакана

В походе рядом может не оказаться кружек с ручкой. И вот вы наливаете горячий чай в стакан. Пить при этом совершенно невозможно: как его ни взять, пальцы обжигает. С помощью хомутов вы легко превратите стакан в кружку.

Пользуйтесь этим способом и в путешествиях. Ведь не всегда при вас будет кружка или подстаканник.

Надувать мыльные пузыри

Кабельные стяжки позволяют не только сделать что-то полезное и упростить себе жизнь, но также развлечь ребёнка. Разведите мыльный раствор, потом сделайте из хомута небольшую петлю и надувайте пузыри.

Такое же приспособление поможет, если вы купили пузырёк и случайно сломали палочку для надувания.

Мы рассмотрели 10 вариантов нестандартного применения хомутов. А теперь бонусный лайфхак: как удобно хранить хомуты различных цветов. Просто соберите их в пучки и закрепите стяжками.

Читайте также:  Ремонт фундамента дома

Вот несколько нейлоновых хомутов, которые мы использовали в наших лайфхаках.

Придумывайте другие интересные применения стяжкам. Подключайте к процессу детей, фантазируйте и делайте жизнь лучше.

Комментарии ( 0 )

Правила публикации комментариев к статьям

ООО ТД «Сима-ленд» вправе самостоятельно и без уведомления пользователей отбирать комментарии для публикации. Мы не публикуем комментарии, в которых содержится:

  • информация, противоречащая законам РФ;
  • ненормативная лексика, высказывания оскорбительного характера;
  • информация, не относящаяся к тематике статьи;
  • ссылки на другие интернет-магазины, а также упоминания конкретных продавцов и импортёров товаров;
  • утверждения, порочащие честь, достоинство и деловую репутацию третьих лиц (в том числе магазинов, производителей и импортёров товаров);
  • материалы, нарушающие права третьих лиц, в том числе права на результаты интеллектуальной деятельности и средства индивидуализации.

ООО ТД «Сима-ленд» оставляет за собой право удалять опубликованные комментарии в любое время, а также самостоятельно определять срок, в течение которого они считаются актуальными и на который они публикуются на сайте.

Мы не принимаем на себя обязательств сообщать пользователям о причинах отклонения публикации и удаления ранее опубликованных комментариев.

Если пользователь оставляет комментарий, отвечает на комментарий или вопрос к нему, он соглашается получать уведомления о новых ответах на свои комментарии.

Использование кабельных стяжек

Кабельные стяжки – это атрибут, который используют с целью маркировки, крепления или сборки кабелей в процессе выполнения электромонтажных работ. Кабельные стяжки представляют собою пластиковые хомуты. Они позволяют быстро, безопасно и качественно выполнять монтаж кабельной системы.

Кабельные стяжки для соединения проводов в единый пучок

В этой статье мы постарались детально рассмотреть эти атрибуты для соединения проводов между собой.

Особенности кабельных стяжек

Эти изделия называются по-разному:

  1. Кабельные хомуты.
  2. Нейлоновые хомуты.
  3. Кабельные стяжки.
  4. Пластиковые стяжки.

Самый первый образец этого атрибута был разработан еще в 1958 году в Соединенных Штатах Америки. Его разработкой занимался Маурус Логан. В то время он был инженером проектировщиком в компании Thomas&Betts. Он занимался производством кабеля для подводных лодок и воздушных судов.

Идея проектировщику пришла не просто так. Первоначально кабели на воздушных судах и подводных лодках связывали с помощью нити, пропитанной воском. Если требовался ремонт, то нити разрезали, а после завершения ремонта вязали новые узлы. Этот процесс был трудоемким и неудобным.

Гибкие полоски для крепления провода

Маурус одним теплым вечером отдыхал на лужайке в парке и заметил травинку, которая проросла сквозь другую травинку. В некоторых растениях было прогрызено насекомыми отверстие и в этой петельке лежала веточка. В скором времени появился хомут нового типа и был применен в компании Боинг. Торговое название первых хомутов было Ty-Rap.

На сегодняшний день хомутики в форме гибких полосок из прочного нейлона-66 нашли широкое распространение в электротехнической отрасли по всему миру. Нейлоновые хомуты могут использовать для разнообразных целей. Обычно их используют для:

  • фиксации кабелей внутри приборов;
  • крепления кабелей на несущих конструкциях;
  • формирования пучков проводов;
  • крепления жгутов на направляющих стойках и шкафах;
  • формирования шлейфов;
  • фиксации кабеля на месте ввода в распределительную коробку.

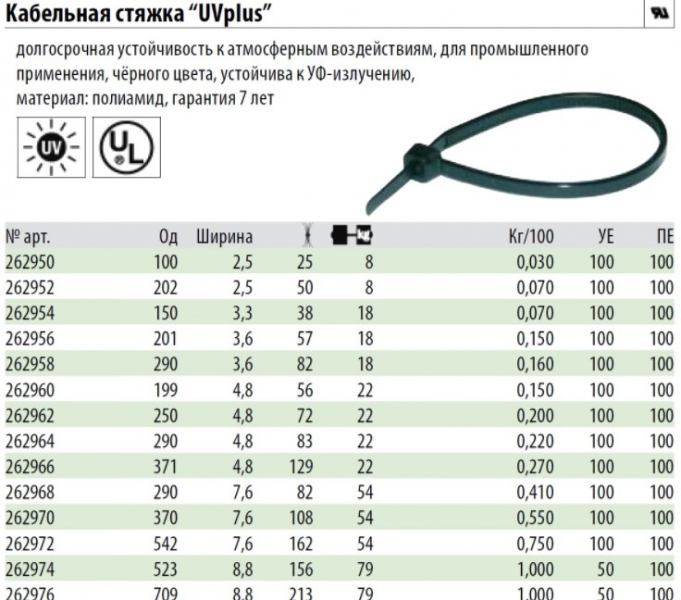

Кабельная стяжка UVplus

Кабельные стяжки, которые представлены в специализированных магазинах могут отличаться по ширине и длине. Соответственно в зависимости от этого параметра будет различаться максимальная нагрузка, которую способна выдержать эта стяжка. Объединяя стяжки друг с другом вы сможете получить составную стяжку большой длины. Если будет интересно тогда читайте про диэлектрические перчатки.

Разновидности стяжек

Все стяжки предназначаются для внутреннего и уличного монтажа. Стяжки, которые предназначаются для использования на улице изготовляют по усложненной процедуре. В стяжки добавляют специальное материалы для повышения устойчивости от ультрафиолета, повышенной влажности и высокой температуры.

Наиболее пагубно ультрафиолет будет влиять на нейлон. Поэтому в качестве стабилизатора для всепогодной кабельной стяжки используют угольный порошок. Он имеет черный цвет, поэтому всепогодная стяжка продается только в черной цветовой гамме.

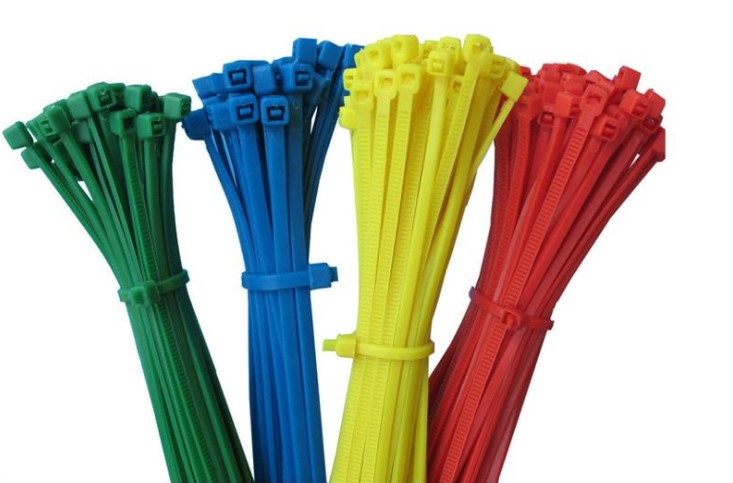

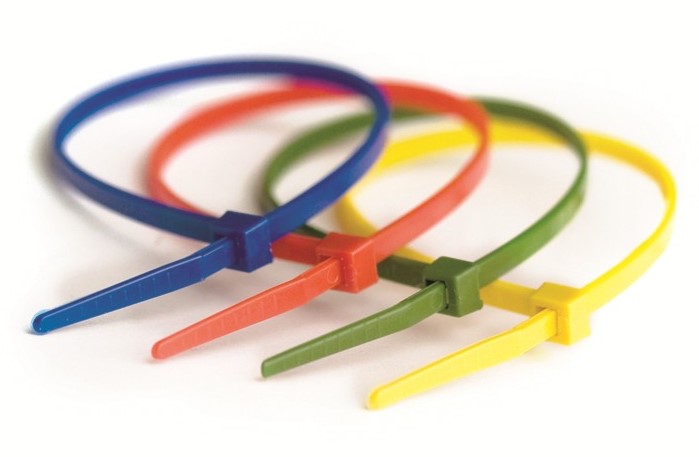

Кабельные стяжки разных цветов

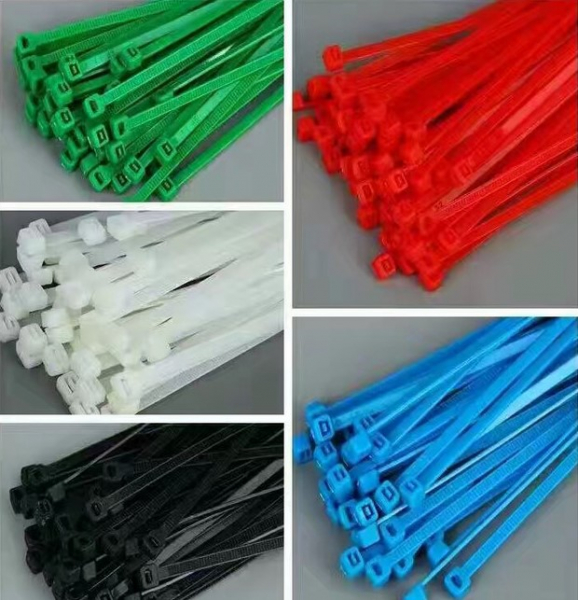

Внутренние стяжки бывают разноцветными. Поэтому с их помощью у вас появится возможность придать эстетику помещению. В зависимости от конструкции стяжки могут подразделяться на размыкаемые и неразмыкаемые. Чтобы открыть одноразовую стяжку потребуется порезать ее ножом. Многоразовую стяжку можно открывать и фиксировать вновь.

Одноразовые хомуты позволяют достаточно быстро собрать все провода в пучки и закрепить их на конструкциях. Если пучок получится большого диаметра тогда можно объединить несколько стяжек, которые помогут получить хомут необходимой длины. Таким образом кабельные стяжки позволяют решить практически все проблемы с электромонтажом.

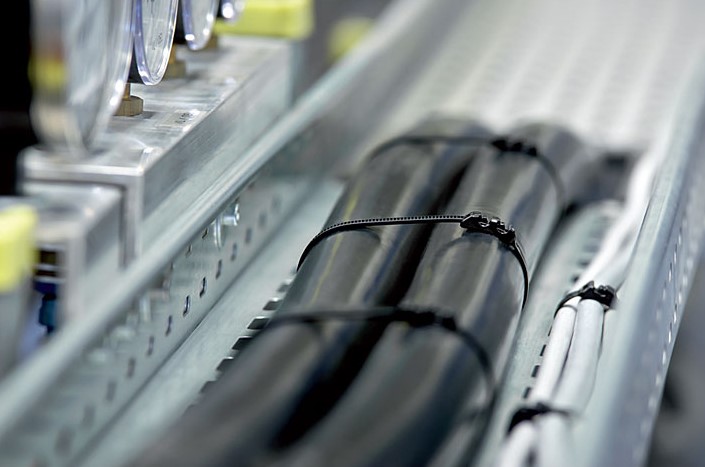

Где используют кабельные стяжки

Если рассмотреть кабельную стяжку более детально тогда с одной стороны можно заметить выступы, а с другой замок. Для получения надежной фиксации стяжку нужно затянуть. Продукция имеет низкую стоимость, поэтому при необходимости можете использовать одноразовые атрибуты.

Как использовать

Конструкция стяжки достаточно простая. Хомут можно затянуть вручную или с помощью специального инструмента. Усилие затяжки будет устанавливаться непосредственно на инструменте. При использовании инструмента вы сможете ускорить процесс. На сегодняшний день можно встретить стяжки с крепежными отверстиями, анкерный креплением, маркировочные, с шильдиком, многоразовые с особым замком, шариковые, шариковые с шильдиком, а также шариковые разъемные. Чтобы закрепить хомут на скользящей поверхности потребуется использовать самоклеющуюся площадку под стяжку. Для установки на бетон или кирпич обычно используют дюбеля.

Конечно, разнообразные внешние факторы оказывают влияние на кабельные стяжки. Некоторые факторы могут значительно сократить срок эксплуатации стяжек. К влияющим факторам можно отнести:

  1. Действие кислот.
  2. Превышение максимально допустимых нагрузок.
  3. Вибрация.
  4. Ультрафиолет в большом количестве.
  5. Влажность или сухость.
  6. Мороз.

Чтобы стяжка прослужила длительное время ее нужно правильно эксплуатировать. Надеемся, что эта информация была полезной и интересной.

Кабельные стяжки

Монтаж проводных и кабельных линий требует их крепление к поверхности стен, потолков. Также оно нужно, когда кабели группируют, маркируют и собирают в пучки внутри коробов и пр. Кабельные стяжки (КС) значительно упрощают решение этой проблемы. Нейлоновые хомуты применяют для фиксации проводных линий, создания кабельных шлейфов и бандажирования проводов.

Особенности конструкций

Стяжки для кабеля выпускают разной длины, ширины и толщины. Размеры зависят от предназначения стяжек. Длина регламентирует диаметр охвата группы проводов или кабелей. Ширина и толщина крепёжной ленты рассчитаны на определённую нагрузку.

КС отличаются по месту применения. Один тип стяжек применяется для крепления кабелей и проводов внутри помещений. Другие хомуты для наружного применения отличаются атмосферостойким материалом.

Стандартная конструкция кабельной стяжки

Она представляет собой пластиковое изделие, состоящее из следующих деталей:

  • стяжная полоса;
  • замковое кольцо;
  • дюбель;
  • площадка.

Стяжная полоса

Пластиковая лента имеет зубчатую поверхность с одной стороны. Зубчики сделаны с наклоном. Полосы имеют различную длину, толщину и ширину.

Замковое кольцо

Рамка имеет прямоугольную форму. В окне сделан выступ с наклоном в противоположную сторону от зубцов ленты. Полоса может продвигаться в замке только в одну сторону, стягиваясь вокруг кабеля. Обратно вытянуть из проёма ленту невозможно.

Дюбель

Стяжная полоса может быть оснащена стержнем-дюбелем. Крепёжные детали позволяют быстро поместить коммуникации на ограждающих конструкциях. Предварительно в стенах или потолке перфоратором сверлят монтажные отверстия, в которые забивают дюбели.

Читайте также:  Строительство из металлоконструкций: описание с фото, отзывы, советы

Площадки

Они могут быть автономными или вставлены в стяжку. КС применяют для проводки коммуникаций по деревянным стенам. Площадки крепят к дереву шурупами.

Наружные и внутренние кабельные стяжки

Уличные условия разительно отличаются от обстановки внутри помещений. На открытом пространстве пластиковые изделия подвергаются ультрафиолетовому излучению, перепадам температуры и влажности.

Для изготовления наружных стяжек используют полимеры с добавлением стабилизатора. Это обычный угольный порошок. Он окрашивает изделия в чёрный цвет. Это свойство сообщает пластику стойкость к ультрафиолету и значительно расширяет эксплуатационный диапазон температуры.

Важно! Внутренние стяжные ленты окрашены в разнообразные цвета. Делается это для использования КС в качестве маркировки электрических линий.

Одноразовые и многоразовые

Многоразовые стяжки можно использовать несколько раз. Пластиковые хомуты демонтируют при корректировке и ремонте кабельных коммуникаций. По завершению работ их устанавливают повторно. Ими часто пользовались, когда затраты на приобретение стяжных лент составляли существенные суммы.

Металлические кольца применяются в автомобилях, как уплотнители соединений патрубков системы охлаждения. Стальная двухсторонняя лента имеет по всей длине косые прорези. Вращая винт, хомут сжимают или расширяют в зависимости от направления поворота. Многоразовые металлические стяжки для кабелей не используются по причине электропроводности материала.

Обратите внимание! С появлением дешёвого пластикового крепежа многоразовые изделия уходят в прошлое. Демонтируемый хомут для проводов разрезают ножом и на его месте затягивают ленту новой стяжки.

Преимущества фиксации кабелей специальным инструментом

При прокладке электротехнических коммуникаций профессионалы пользуются специальным инструментом – ручными механическими стяжными пистолетами. Их применение значительно сокращает сроки монтажа КС. Достоинства использования специального инструмента заключаются в следующем:

  • простота фиксации жгутов и одиночных кабелей;
  • регулировка силы натяжения;
  • качественное крепление;
  • автоматическая обрезка «хвостов» стяжек;
  • минимум ручного труда;
  • высокая производительность.

Разновидности кабельных стяжек

По своему назначению и условиям эксплуатации КС делятся на следующие виды.

Термоустойчивые

Термостойкие изделия из полиамида применяют там, где температура окружающей среды может достигать +1200С. Стяжки при повышенном нагреве длительное время сохраняют свои эксплуатационные качества.

Монтажное отверстие

Кабель, охваченный лентой с монтажным отверстием, крепят к ограждающим конструкциям зданий и сооружений винтом, шурупом или дюбелем, в зависимости от материала поверхности.

Анкер

Замок ленты оснащён зацепом – анкером. Этой деталью стяжку цепляют за металлический профиль толщиной не более 2 мм.

Мощные

Стяжная полоса сделана из нержавеющей стали. На ленте отсутствуют зубчики. Фиксация в замке осуществляется за счёт силы трения металлических деталей стяжки.

Двойной замок

КС изготавливают из нейлона повышенной плотности. Изделия обладают высокой несущей способностью. Двойной замок прочен и стоек к неблагоприятным погодным условиям.

Дюбель

На ленте сделан пустотелый выступ с рельефной поверхностью – дюбель. Его вставляют в монтажное отверстие бетонной или кирпичной конструкции. Затем в дюбель забивают пластиковый стержень.

Площадка под дюбель

Крепление состоит из замковой ленты с площадкой и винтового стержня. После установки дюбеля на него навинчивают площадку. Затем охватывают кабель лентой, продетой через проёмы площадки. Полосу протягивают через замковое кольцо.

Шариковый захват

Это изделия многоразового пользования. Полоса стяжки представляет периодический профиль в виде шариков. Замковое кольцо имеет узкую прорезь. Шарики продевают в отверстие и сдвигают тонкую часть в щель. Чтобы снять крепёжное кольцо с кабеля, производят действия в обратном порядке.

Разъёмный замок

На кольце замка установлен рычажный фиксатор. Нажатием на него полосу освобождают от захвата. Стяжки с таким замком применяются для фиксации кабелей большого диаметра.

Площадки

Изделия имеют монтажные отверстия и проёмы под стяжную ленту. Площадки крепят дюбелями к стенам по линии проводки. После остаётся продеть через проёмы стяжки для проводов и затянуть их.

Факторы, сокращающие срок службы КС

  • Температура +850С и выше разрушает нейлон. На морозе стяжка становится хрупкой и легко ломается;
  • Полимерные хомуты в условиях повышенной влажности впитывают влагу и теряют несущую способность;
  • Ультрафиолет не разрушает только полимер чёрного цвета. Разноцветные стяжки не устанавливают на улице;
  • КС плохо переносят постоянную вибрацию различного оборудования. Со временем стяжки разрушаются;
  • При превышении расчётной нагрузки стяжные ленты рвутся;
  • Агрессивная среда кислотных или щелочных паров пагубно влияет на пластик и ведёт к полному разрушению стяжки.

С помощью пластиковых стяжек формируют жгуты из проводов и кабелей, которые можно компактно разместить, как внутри, так и снаружи зданий и сооружений. Дешевизна изделий привела к тому, что при прокладке электрических сетей отказались от иного дорогостоящего и неудобного крепежа. Быстрый монтаж и демонтаж фиксирующей арматуры существенно экономят затраты по монтажу и ремонту проводных коммуникаций.

Видео

Что нужно знать о кабельных стяжках?

Все знают о кабельных стяжках и о их пользе и помощи. Изначально, они изготавливались для авиационной промышленности. Но со временем, улучшаясь и модернизируясь, кабельные стяжки стали неотъемлемой частью нашей жизни. Они получили широкое применение в разных отраслях промышленности. Особенно применимы хомуты стали в быту за счет простого и легкого использования.

Кабельные стяжки – хомуты, предназначенные для крепления проводов, кабелей, гофр и бандажа кабелей. Они необычайно удобны, быстры в эксплуатации и экономически выгодны. Они нужны для крепления, бандажирования, маркировки кабелей и для проведения электромонтажных работ.

Размеры и нагрузки. Кабельные стяжки могут различаться размерами и способностью выдержать разный уровень нагрузки. Длина кабельного хомуты варьируется от 60 мм до 120 мм. При необходимости стяжки можно соединить друг с другом, что позволяет соединять даже очень большие пучки проводов или кабелей.

Нагрузка определяется шириной кабельной стяжки. То есть чем шире хомут, тем большую нагрузку он может выдержать.

Виды кабельных стяжек. Кабельные стяжки бывают металлическими и нейлоновыми. Металлические применяются в условиях высокой нагрузки и суровой среды. Разберем нейлоновые стяжки. Они бывают нескольких видов.

1.Стандартные. Это вид стяжек, к которому мы привыкли. Она состоит из зубчатой ленты и головки с фиксатором и предназначена для крепления кабелей и проводов. Использоваться они могут только один раз.

2.Усиленные кабельные стяжки с металлическим зубом. Уникальная конструкция замка с плавным переходом от головки к ленте усиливает зону, особо подверженную воздействию разрывной силы

3.Всепогодные кабельные стяжки с двойным нейлоновым замком устойчивы к различным погодным условиями температурным перепадам.

4.Кабельные стяжки с монтажным приспособлением под винт позволяет крепить стяжку к стенам и различным конструкциям с помощью винтов и саморезов.

5.Кабельные стяжки с дюбелем предназначены для электромонтажа вдоль стен. Разъемный замок позволяет добавлять и убирать провода в смонтированной линии.

6.Кабельные стяжки с дюбель – пистоном позволяют производить монтаж на металлических стенах толщиной до 2 мм.

7.Кабельные стяжки с площадкой под дюбель позволяют произвести электромонтаж на бетонных, кирпичных и деревянных поверхностях без использования винтов и саморезов.

8.Кабельные стяжки разъемные с шариковым замком могут использоваться многократно. Предназначены для соединения в жгут кабелей и проводов.

9.Кабельные стяжки разъемные с горизонтальным замком позволяют корректировать количество линии и позволяют заменять их при необходимости.

10.Кабельные стяжки разъемные могут использоваться многократно за счет рычажного приспособления.

Помимо этого кабельные стяжки могут различаться по цвету. Черные кабельные стяжки устойчивы к ультрафиолету.

Металлические кабельные стяжки долговечны, сверхпрочны, огнестойки, нетоксичны. Используются во многих отраслях промышленности, строительстве, медицине, в различных станциях и т.д.

Ссылка на основную публикацию
