Соединение труб: разновидности стыковок, их характеристики и особенности

На сегодняшний день существует множество вариантов для того, чтобы соединить трубы в трубопроводных конструкциях. Выбор соединения зависит от различных факторов, однако в первую очередь играет роль материал, из которого изготовлены элементы коммуникации. Вторым важным фактором является тип рабочей среды. А также стоит отметить, что большую роль играют эксплуатационные условия трубопровода.

Способ соединения выбирается в зависимости от вида труб, их диаметра и назначения будущего трубопровода

Виды соединений

Все существующие трубные соединения подразделяются на две основные группы:

Использование разъёмных соединений позволяет в случае необходимости разбирать стыковой участок. Благодаря этому свойству можно проводить ремонт и замену стыка без нарушения целостности труб. К разъёмным стыкам относятся резьбовые соединители (фитинги) и фланцы.

В случае с неразъёмными сочленениями разобрать трубопровод можно, однако, это приведёт к повреждению материала труб. Наиболее популярным вариантом неразборного соединения трубопроводов является сварка. Кроме этого, существует ещё ряд способов: склеивание, прессование, монтаж раструба при помощи цементного раствора.

Все вышеперечисленные методы являются довольно популярными и применяются для того, чтобы выполнить соединение трубопроводов, транспортирующих различные среды: водопроводов, отопительных коммуникаций, газовых сетей, канализационных систем, а также промышленных и технических магистралей.

Сварные соединения

Сварка — очень популярный метод стыковки отдельных частей в трубопроводной конструкции. Особенно этот способ востребован при монтаже технических коммуникаций на производствах.

Для монтажа стальных трубопроводов чаще всего применяется метод горячей сварки

Стоит отметить, что посредством сварки могут соединяться не только отдельные детали в металлических конструкциях, но и пластмассовые изделия. В некоторых случаях сварку используют и для стыковки стеклянных деталей.

В зависимости от способа воздействия на материал, выделяют два основных способа такого соединения:

• сварка с помощью плавления;
• сварка давлением.

Сваривание плавлением имеет множество вариантов реализации:

• электродуговая;
• простая электрическая;
• электролучевая;
• лазерная;
• сварка газом.

Самым востребованным, среди этих вариантов можно назвать первый. Использование электродуговой сварки подразумевает то, что источником нагрева является электрическая дуга. Данный тип работ может выполняться двумя способами:

• с переменным током;
• с постоянным током.

Полезная информация! Стыковая сварка соединяемых элементов трубопровода позволяет провести работу с меньшими финансовыми затратами. Это обусловлено тем, что сварочное оборудование менее дорогостоящее, а также требует меньше энергозатрат при монтаже.

Сварка металла может производиться электрическим или газовым оборудованием

Такой вид монтажа может проводиться с использованием различного оборудования, поэтому можно выделить три типа сварки:

• ручная;
• полуавтоматическая;
• автоматическая.

Виды сварных соединений

Существуют разные способы сварки отдельных деталей в трубопроводных коммуникациях. Рассмотрим их:

• встык;
• внахлёст;
• угловое;
• с привариванием различных элементов.

Наиболее востребованными и распространёнными являются следующие соединения с помощью сварки:

1. Стыковое (продольное и поперечное). При данном варианте сварки могут использоваться подкладные элементы — кольца. Шов в таких стыках может быть одно- и двусторонним. Последний применяется в тех случаях, когда деталь имеет большие показатели сечения — более 500 мм.
2. Угловое (одностороннее и двустороннее). Такой вариант можно выполнить по-разному. В некоторых случаях угловые сочленения сваривают со скосом кромки, а в некоторых — без него.
3. Раструбное сварное сцепление внахлёст. Раструбное соединение используется для того чтобы стыковать элементы трубопроводов, имеющих высокий коэффициент пластичности. К ним можно отнести детали из цветных металлов, а также пластиковые элементы.

Кроме этого, посредством сварки соединяют и квадратные трубы, которые используются в строительстве и производстве различной мебели. Для монтажа трубопроводов они не подходят. Это связано с формой их сечения — оно ухудшает пропускные характеристики, в то время как круглое является наилучшим вариантом для трубопроводных конструкций.

Сварка встык применяется для труб, диаметр которых превышает 50 мм

Резьбовые соединения

А что же делать в тех случаях, когда нет возможности провести сварные работы? Способов стыковки элементов трубопровода без использования сварки довольно много. Наиболее популярным вариантом считается резьбовой монтаж. Резьба на трубах выполняется с помощью нарезки на специальных станках или обыкновенной плашкой. При необходимости нанесения резьбы на изделие с тонкими стенками используют способ накатки.

Если соблюдать все правила установки резьбового сочленения, то получится прочная и герметичная конструкция. Рассмотрим основные достоинства использования такого соединения:

• удобство монтажа.
• возможность ремонта или замены без повреждения трубопровода;
• установка производится без использования специального оборудования.

Кроме этого, существует несколько параметров резьбы, которые определяют её эксплуатацию:

Шаг определяет дистанцию между вершиной витка и его основанием. Глубина является параметром, который определяется так: измеряется расстояние между основанием витка и его вершиной. Направление резьбы — важный момент, игнорируя который можно столкнуться с проблемами при монтаже трубопроводной конструкции. У резьбы существует два направления:

Многие разновидности труб оснащаются резьбой, они применяются там, где нужно создать надежное, но разъемное соединение

Другие разновидности стыковки труб без помощи сварки

Использование резьбовых соединений — наиболее популярный и распространённый метод монтажа трубопроводных конструкций без применения сварки. Однако существуют и другие виды соединения труб, на которые стоит обратить внимание.

Выбор способа, как правило, зависит от материала, из которого изготовлен трубопровод. Все трубы можно условно разделить на два вида:

К первой группе относятся изделия, которые состоят из различных полимерных материалов: полипропилена (ПП), полиэтилена (ПЭ), а также металлопластиковую продукцию. Вторая группа не обладает такой пластичностью и включает в себя: стальные, чугунные, поливинилхлоридные (ПВХ), медные и т. д.

Важно! При монтаже гибкого трубопровода требуется больший охват материала трубы для обеспечения надёжного соединения, чем при реализации сочленений в жёстких трубопроводах.

Соединение гибких труб без сварки

Зачастую, чтобы провести монтаж трубопровода без применения сварочной аппаратуры используются специальные соединительные элементы — фитинги. Фитинги для гибких трубопроводов должны обладать большим охватом для выполнения надёжного и герметичного стыка.

Компрессионные фитинги позволяют получить герметичное соединение без проведения сварочных работ или нарезания резьбы

Как правило, фитинги применяются в гибких трубопроводах, которые обладают небольшими или средними показателями сечения (от 20 до 315 мм). Для деталей с диаметром выше 315 мм фитинговое сочленение не является целесообразным. Это связано с тем, что надёжность такого соединения довольно низкая.

Для стыковки полиэтиленовых изделий низкого давления (ПНД) в основном используют специальные компрессионные фитинги. Стыковка отдельных элементов в трубопроводной конструкции при помощи компрессионных изделий позволяет провести быстрый монтаж, который также отличается бюджетностью и простотой.

Однако компрессионные изделия используются чаще всего для соединения труб небольшого диаметра. Трубы средних диаметров соединяются с помощью муфт. Муфта является, пожалуй, наиболее распространённым вариантом фитинга.

Соединение жёстких труб без сварки

Как уже было сказано выше, неэластичные трубы зачастую стыкуются с помощью резьбы. Но существуют способы, которые позволяют соединять отдельные элементы жёстких трубопроводов без использования сварки и резьбы. Стыковку без сварочного оборудования разрешается производить на деталях с диаметром до 600 мм.

Если нет возможности нарезать на жесткой трубе резьбу или применить для стыковки сварку, то трубопровод монтируется при помощи муфт

Для того чтобы произвести монтаж жёсткой конструкции без использования сварочного оборудования, как правило, применяют муфты. Муфтовое сочленение позволяет соединять следующие варианты труб:

• равные по диаметру;
• с разным диаметром;
• из различных материалов.

Соединение, полученное с помощью такого фитинга, отличается высокими прочностными характеристиками и хорошей герметичностью. В случае, если необходимо произвести соединение двух труб без использования сварки и резьбы, как правило, используют специальные приспособления — фланцы. Они же широко применяются для подключения к трубам разнообразного оборудования.

Фланцевые соединения рекомендуется использовать в тех случаях, когда конкретный участок трубопровода нуждается в частых проверках или в периодическом ремонте. Это связано с тем, что такое сцепление легко разобрать и собрать. Оно включает в себя:

• два соединяющихся фланцевых элемента;
• уплотнительное кольцо;
• гайки и болты.

Нестандартные способы соединения труб

Кроме традиционных методов стыковки труб, которые являются наиболее распространёнными, существуют и некоторые специальные методы монтажа. Трубы тоже могут быть выполнены из нестандартного материала, который требует специального соединения.

При помощи раструбов чаще всего выполняется соединение канализационных систем

Рассмотрим такие способы стыковки:

• склеивание;
• раструбная стыковка;
• быстроразъемные соединения.

Первый вариант используют в случае, если конструкция выполнена из пластмассы. Метод склеивания позволяет получить прочное и герметичное неразъёмное соединение. Стыковка труб этим способом выполняется посредством нанесения на них специального клея.

Раструбное соединение используется, как правило, при монтаже канализационных систем безнапорного типа. В таких системах сточные воды движутся естественным путём под наклоном, без использования специального насоса. В зависимости от того, из какого материала сделан такой трубопровод, может быть разъёмное и неразъёмное раструбное соединение. Разъёмный вариант раструбного сцепления применяется при монтаже пластиковых коммуникаций, а неразъёмный — при монтаже чугунных труб. Уплотнение раструба в чугунных конструкциях производится с помощью цементного состава или специальными герметиками.

Полезная информация! Быстросъемные или же быстроразъемное соединение устанавливается в том случае, если эксплуатационные особенности коммуникации требуют её частой разборки.

Рассмотрим основные варианты быстроразъемных соединений:

• хомуты, оснащённые фиксирующим клином;
• кулачковое (Camlok);
• соединение ISO.

Гибкие трубы и шланги можно соединять при помощи быстроразъемных фитингов, например таких, как Camlok

Такие варианты сцеплений просты в установке и обладают хорошими прочностными характеристиками.

Стоит также отметить, что для стыковки труб, которые эксплуатируются в промышленных целях, используют такие сочленения:

Первый вариант применяют в тех случаях, когда необходимо соединить трубы с какой-либо измерительной аппаратурой, а второй — при стыковке жёстких труб, оснащённых гибкими элементами. Шарнирный тип применяют в строительстве сложных по форме магистралей. Такое соединение позволяет компенсировать эффект закручивания трубопровода.

Особенности соединения профильных труб

Профильные трубы обладают хорошей прочностью и относительно небольшим весом, поэтому они часто используются для монтажа каркасных конструкций, а также в других строительных целях.

По форме профильные трубы могут быть:

• прямоугольные (наиболее распространённая форма);
• квадратные;
• овоидные (овальные);
• другие (более сложные формы).

Наиболее надежный способ создания конструкций из профильных труб — это крепление их при помощи сварки

Для соединения квадратных труб, как правило, используют электродуговую сварку. А также существуют специальные соединения, которые реализуются с помощью болтов и заклёпок. Стыковка квадратных и прямоугольных труб производится одними и теми же способами.

Кроме этого, к таким трубам можно стыковать различные детали. Такая стыковка проводится с использованием самонарезающих шурупов. Данные элементы не требуют выполнения предварительных отверстий.

Соединение профильных труб без сварки

Стыковка профильных труб может выполняться и без применения сварочного оборудования. Как соединить профильные трубы без сварки:

• использование краб-системы;
• фитинговая стыковка.

Краб-система для труб состоит из стыковочных скоб и фиксирующих элементов. Соединение в таком случае выполняется с помощью гаек и болтов и в конечном виде образуют «Х», «Г» или «Т»-образную конструкцию профиля. Таким соединением можно состыковать от 1 до 4 труб, но только под прямым углом. По прочности они не уступают сварным швам.

Фитинговая стыковка используется в случае когда необходимо выполнить ответвление от основной трубы. Существует несколько разновидностей соединителей для труб, которые позволяют монтировать заготовки в различных конфигурациях. Основные из них:

Краб-системы чаще всего применяют при монтаже несложных уличных конструкций, таких, как теплица или навес

Как соединить трубы из разных материалов?

В некоторых случаях требуется выполнение соединения неоднородных по материалу изделий. Для этих целей существуют специальные варианты.

Как соединить полипропиленовую (пластиковую) трубу с металлической?

Многие люди задаются вопросом: как соединить полипропиленовые трубы с металлическими? Для этого существует несколько популярных методов:

• резьба;
• фланцевое соединение труб.

В первом случае сцепление неоднородных по материалу труб осуществляется с использованием муфт. Один конец такой муфты оснащается резьбой, а другой имеет гладкую поверхность для стыковки с полипропиленом.

Фланцевый метод подразумевает использование фланцев. Такое соединение выполняется посредством шпилек и болтов.

Обратите внимание! Фланцы используются в конструкциях, которые часто разбираются в процессе эксплуатации.

Как соединить металлопластиковые трубы с металлическими?

Наиболее популярными вариантами в этом случае являются:

• пресс-фитинги;
• компрессионные фитинги.

В первом случае соединение между неоднородными по материалу трубами можно выполнить двумя способами:

• надвижной пресс-фитинг;
• обжимная муфта.

Важно помнить, что соединение металлопластиковых труб с металлическими и других неоднородных по материалу труб довольно ответственное мероприятие и должно проводиться специально обученными специалистами. Неправильный монтаж соединительного элемента приведёт к возникновению аварийной ситуации в трубопроводе.

Что необходимо учесть при монтаже канализации в ванной комнате?

Канализацию в ванной комнате начинают монтировать с расчета длины и диаметра труб ПВХ и вывода канализационных отводов. Отводы (соединения) соединяют трубы и отдельные части системы канализации с сантехническими изделиями (ванны, душевые кабины, унитазы и т.д)

Для унитазов применяются трубы ПВХ диаметром 110мм. Для ванны, раковины, мебели для ванной и душевой кабины лучший диаметр трубы 50мм. Есть и другие диаметры труб (32-40мм), но они применяются значительно реже. При составлении плана разводки канализации, лучше придерживаться такого правила: «Чем меньше длина трубы и чем меньше боковых отводов, тем лучше».

Любой отвод, это место скопления грязи и различных отложений. Не рекомендуется применять один отвод с углом 90 градусов. Лучший вариант – соединить два отвода по 45 градусов. В итоге будет тот же поворот под 90гр. На схеме показано, как правильно собрать канализационную разводку применяя стандартные отводы, которые есть в продаже.

Плавные, повороты гораздо удобней и практичней для дальнейшей чистки канализации в случае засора. Чем больше будет радиус поворота, тем лучше.

Наклон канализационных труб зависит от диаметра трубы. Чем меньше диаметр трубы, тем больше должен быть уклон. На схеме видно для какого диаметра канализационной трубы из ПВХ, должен быть уклон.

Если уклон будет сделан слишком маленьким, вода будет медленно сливаться по трубе и вероятность засора канализации резко возрастает. Если угол наклона будет очень большой, то существует вероятность, что в случае большой длины канализационных труб до конца твердые фракции отходов смываться не будут. В первую очередь это относится к трубе диаметром 110 мм. Вода может «переливаться» через налипший ком отходов.

Помните, как хозяйки выливают воду из ведра и заодно смывают грязь со дна и стенок? Правильно, сначала взбалтывают ведро, а потом выливают. Так же и в системе канализации, чем больше и мощнее будет сливаться поток воды под определенным углом, тем лучше смоется грязь с внутренних стенок отводов, мест соединений и углов.
Выбирая унитаз обратите внимание на емкость сливного бачка. Если длинна канализационной трубы будет большой, лучше выбрать самую большой объем бачка.

При монтаже канализации учтите и еще важную деталь, муфты с «ревизией», которые монтируются при большой длине труб и множественных поворотах. Без них будет довольно проблематично быстро и эффективно устранить засор канализации.

Входное отверстие для подключения сифонов различной сантехники необходимо располагать на разной высоте. Для умывальников лучшая высота 50-60см.от пола. Для душевой кабины самый лучший вариант, когда отверстие находится в полу. Менее хороший – несколько см. от пола. Для ванн от 5 до 15см. от уровня пола.

В некоторых случаях, когда основной (центральный) ввод в канализацию расположен слишком высоко, для обеспечения правильного уклона труб придется выкладывать под сантехнику подиум. В основном это касается душевых кабин и душевых боксов к которых расстояние от дна поддона до пола может быть разным.

Необходимо произвести расчет для возможности подключения в конечной точке душевой кабины или ванны, учитывая расстояние от поддона до пола.

Еще одна большая и постоянная проблема – это появление неприятного и стойкого запаха из канализации. Учтите заранее важные моменты, которые в дальнейшем помогут быстро избавиться от запаха канализации

Вот несколько важных и простых советов на которые стоит обратить внимание:

1.НЕ позволяйте сливать строителям во время ремонта ванной комнаты, остатки клеевых и шпаклевочных смесей. Это делают почти все, но в конечном итоге пострадаете Вы от проблем, которые возникнут позже.

2. По возможности откажитесь от применения гофрированных труб, которыми подключается сантехника, они более подвержены засору из-за своих складок. Придерживайтесь основного правила – чем меньше длина, канализационных труб, тем лучше.

Мы уверены, что Вы правильно сделаете канализацию в ванной комнате, которая будет надежной и прослужит долгие годы. Удачи!

Соединение труб: варианты стыковки труб из разного материала

Для сантехника вопрос, как соединять трубы, звучит весьма банально и решается на подсознательном уровне – он практически никогда не возникает у профессионалов. Разве что в связи с неординарными ситуациями, когда приходится делать выбор между тем или иным вариантом соединения. Другое дело – начинающие специалисты или домашние умельцы, которым всегда кажется, что подобные вопросы не являются существенными. Что же, каждый набивает свои шишки и потом устраняет свои собственные огрехи, минимизировать последствия которых можно, прислушавшись к рекомендациям профессионалов. Их мы и постараемся предоставить в полном объеме в этой статье от сайта stroisovety.org относительно вариантов соединения труб в тех или иных ситуациях.

Соединение труб фото

Соединение труб: два основных типа

Несмотря на большое разнообразие методов соединения труб и огромное количество типов самих труб, существует всего три способа соединять их вместе.

1. Сварка или спайка труб. Это самый надежный вариант состыковать трубы друг с другом, но применяется он, к сожалению, исключительно с трубами одного типа. Можно спаять полипропилен с полипропиленом или сварить металл с металлом, но никак не состыковать таким способом пластик с медью. Как правило, сварочное соединение труб требует наличия специального оборудования – для спайки полипропилена применяется паяльник, для сварки стали автоген или электросварка, а для меди небольшая газовая горелка. В этом вся загвоздка, которая заставляет начинающих сантехников обращать свое внимание в сторону резьбового или фитингового соединения, которое, по своей сути, является менее надежным.
2. Резьбовое соединение труб. Согласен, резьба решает много проблем, и в первую очередь она освобождает человека от приобретения дорогостоящего оборудования. По факту для работы понадобится всего парочка ключей и ручной резьбонарезной станок. Прибегая к такому варианту соединения труб, вам следует знать пару вещей. Во-первых, резьбовые соединения нельзя прятать в стену и даже за фальш-стены, изготовленные из любого материала. По сути, вы получите мину замедленного действия. Во-вторых, герметизация любой резьбы должна производиться качественно, что само по себе является полноценной наукой. О том, как производится правильная герметизация резьбы, читайте в другой статье нашего сайта. И, в-третьих, далеко не каждое резьбовое соединение является разборным – то есть если вы последовательно стыкуете друг с другом несколько участков труб через муфты, то свободно разобрать вы сможете только последний из них. До остальных добираться нужно будет через полноценную разборку всего трубопровода.
3. Разъемные соединения. Сгоны, американки, фланцы и тому подобные соединения называются ремонтными – они нужны только для того, чтобы иметь свободный доступ к демонтажу того или иного оборудования, установленного на трубопровод. Злоупотреблять ими неразумно, так как все они герметизируются либо прокладкой, либо паклей – и в том и в другом случае с течением времени они нарушаются. А это, опять-таки, говорит о том, что оставлять их лучше на виду – ни прятать, ни муровать, ни даже закрывать ревизионными лючками такие стыки не стоит.

Резьбовое соединение труб фото

Это что касается основных типов соединения. Кроме них, имеется еще один весьма интересный способ стыковки труб, который весьма сложно отнести к одному из описанных выше вариантов – это пресс-фитинг. Это и не разъемное соединение, и не резьбовое, и даже не сварное – ни то ни се, и это не шутка. Такое соединение не ремонтируется и особо длительным сроком эксплуатации похвастаться не может – как бы ни доказывали обратное производители таких металлопластиковых труб и ни убеждали людей в их надежности, это не совсем так. Они не могут состязаться даже с резьбовыми фитингами, которые с течением времени можно хотя бы поджать или заменить уплотнители. Пресс-фитинг – это одноразовое соединение, и если оно даст течь, то делать придется немало работы. А вообще если исключить человеческий фактор и халатное отношение мастеров, то, по большому счету, это весьма надежная система, которая при надлежащем качестве сможет прослужить весьма приличный срок.

Способы соединения труб и целесообразность их использования

Здесь все более или менее просто, и основное правило сантехника в этом отношении гласит, что по возможности нужно отдавать предпочтение сварным или спаиваемым трубным соединениям. Как и говорилось выше, это самые надежные варианты, если они, конечно, были сделаны правильно и профессионально. Именно по возможности, так как она имеется не всегда – к сожалению, очень много ситуаций, когда приходится прибегать к резьбовым или разъемным способам соединения. Без их использования не обойтись в следующих случаях.

1. Установка оборудования. Это первое, что должен знать каждый сантехник – любое оборудование трубопроводов (в том числе и обычные краны) монтируется через разъемные соединения. Почему? Ответ прост – в случае выхода из строя вы сможете его свободно заменить. Напоминаем, что к разборным соединениям относятся американки, сгоны, фланцы и так далее.
2. Соединение труб из разного материала – например, соединение полипропиленовых труб с металлическими трубами. Как и в предыдущем случае, здесь лучше использовать разъемное соединение – если применять просто резьбовое соединение, то в случае нарушения его герметичности для устранения течи придется разрезать трубопровод.
3. Очень неудобные места для соединения труб стандартным способом сварки или пайки. Такой вариант встречается очень часто, особенно если сборкой водопровода занимается аматор. Здесь нужно понять одну вещь – неудобных мест не существует. Они появляются только в результате неправильной и непродуманной последовательности сборки трубопроводов. Да, бывают и исключения, но они лишь подтверждают правило.
4. Ремонт трубопроводов. К примеру, прогнившая труба. Просто так удалить безболезненно кусок трубы и установить на его место новый весьма сложно, особенно если трубопровод спрятан в стену. В таких случаях лучше использовать ремонтные разъемные муфты, даже если они устанавливаются на однородный трубопровод. Не следует забывать, что после такого ремонта к муфте должен остаться свободный доступ.

Соединение труб без сварки фото

Вроде как все – в других ситуациях использование резьбовых и разъемных соединений нужно исключить. Ах, да, совсем забыл о таких трубах, как оцинковка – они не могут собираться никак иначе, кроме как на резьбовых соединениях. Это их особенность – сварка выжигает цинковую защиту, в результате чего поврежденные места очень быстро ржавеют.

Типы соединения труб: виды разъемных соединений

Есть только три разъемных соединения, которые позволяют разъединять трубы сравнительно легко. Некоторые из них существуют уже давно, а некоторые появились только недавно и уже успели завоевать признание мастеров.

1. Сгон. Сегодня он используется очень редко, так как это проблемное соединение. Проблемное оно в плане сборки и разборки – по сути, это три стыка в одном изделии, которые нужно умудриться качественно герметизировать. С другой стороны, это идеальный вариант для металлических труб, так как при качественной герметизации с использованием краски и пакли сгон можно назвать самым надежным и долговременным соединением.
2. Фланец. Несмотря на различные конструкции, фланцевое соединение труб по всем своим достоинствам и недостаткам является практически аналогичным сгону – единственное, что их разнит, так это более простой процесс соединения. Два фланца, между которыми установлен резиновый или паранитовый уплотнитель, стягиваются болтами, которые после длительной эксплуатации раскрутить невозможно. Практически всегда болты срезаются. В принципе, в домах и квартирах (внутри помещений) такой тип соединения труб не применяется, его область использования – это магистральные трубопроводы.
3. Американка. На сегодняшний день это самое удобное разъемное соединение, которое отличается сравнительной долговечностью и надежностью. Последняя характеристика в большей степени зависит от производителя и, соответственно, стоимости изделия – качественные американки отличаются по толщине металла и, как результат, по весу. Легкая американка – это плохое соединение. Примечательно и то, что в отличие от сгона, уплотнитель американки надежно оберегает саму резьбу от прикипания и ржавления – сколько бы времени она ни стояла на трубах, резьба всегда хорошо раскручивается. И самое главное, что даже если в американке появится течь, ее всегда легко устранить – нужно либо немного сильнее поджать гайку, либо если все совсем плохо, заменить уплотнительное кольцо.

Соединение пластиковых труб фото

И в заключение темы про соединение труб скажу несколько слов о врезках – это те же соединения, только выполняются они под углом 90 градусов. Здесь, опять-таки, существует несколько вариантов – сварка спайка, которые реально делать только в процессе монтажа трубопроводных систем, и врезка, которая в народе называется вампиром. Это своего рода мощный хомут с резьбовым патрубком – после того как этот хомут будет надет на трубу и качественно прижат к ней болтами, а на его патрубок навинчен кран, сверлится отверстие (прямо через открытый шар крана). При желании такую врезку можно даже сделать под давлением – после того, как инструмент будет удален из патрубка, кран просто закрывается и дело с концом. Да, придется помокнуть и подвергнуть риску инструмент – зато быстро и без отключений трубопровода. В общем, здесь нужна сноровка.

Сообщества › Сделай Сам › Блог › Вопрос о без резьбовом соединении трубы

Всем привет.
В квартире ремонт и решился заменить водяной стояк. Верхняя половина трубы заменена на новую, похоже из оцинковки. А за нижнюю половину я опасаюсь. На нижнем этаже заменили на пластик.
Вопрос как соединить оценковку с пластиковой трубой? Труба 43 мм, нарезать резьбу будет сложно, во первых металл твердый, а во вторых близко стена. Придется бить стену что бы подлезть. Либо сварка, что тоже не хочется.
И в интернете нашел систему фирмы GEBO

Но оббегав весь город, как обычно, увидел только “круглые глаза”. Никто о таком не в курсе.
Только в одном магазине встретил что-то подобное, со словами да это ГЕБО. Тут я немного был с “круглыми глазами”

Кто-то имел дело с подобным?

Смотрите также

Комментарии 211

Нормальное соединение, несмотря на скептицизм некоторых комментаторов о залитых соседях, недорогая и качественная альтернатива пьяным сварщикам из жко.Во многих случаях позволяет обходиться без услуг оных товарищей.Держит крепко, идеальный вариант для труб у которых отгнила резьба, но сами трубы в неплохом состоянии.Допускает некоторый разброс ремонтируемых труб по диаметру.Да вообщем то плюсов много больше чем минусов.Особенно это касается случаев, когда сварку не найти, здесь все просто, отрезал гнилье, снял краску и закрутил соединение, тянуть можно что называется со всей дури).Весь процесс занимает совсем немного времени и сил.Помню себя, хотел поменять счетчик, да резьба потекла.Вызвали слесарей отключить воду в стояках на один час, сгонял купил Гебо, отрезал болгаркой гниль, надел и закрутил.поставил счетчик.На все ушло времени 1час включая снятие счетчика, ломку одной плитки, поездку в магаз и установку Гебо и счетчика.Сантехники окуели когда я сказал через час включайте воду)

где ж ты живешь что за час успел смотаться?
только в пробку на полчаса встрять можно.

г.Энгельс, :)до магаза 10 мин и никаких пробок

у вас да, лучше насчет пробок, не считая моста

День добрый. Сталкивался неоднократно, стоит отлично, от краски зачистить только надо обязательно. Ремонтировали магазин во весь первый этаж жилого дома, поставили наверно штук 25, ни одна не потекла. на 57 трубу тоже устанавливали, проблем нет. Срок службы правда пока не велик два отопительных сезона отстояли.

Сварка — не вариант т.к. надо со стороны стенки как-то заваривать.
У нас стояки меняли — газом варили и трубы крутили (вроде).
По словам — электричеством вообще не вариант.
До того вроде резьбовое стояло. Лет 30 простояло.
Думаю, лучший вариант — резьбу нарезать (сантехнические нарезалки с храповиком — там сантиметра 3 до стены — достаточно)
Все эти “обжималки” меня как-то не вчепятляют — знаю, с какой силой “выпирает” это всё. В стояке есть плюс — это всё “упирается”.
В пластик — “вгрызается”
А железяка — она и жесткая и не совсем круглая. Действительно, может “проссывать”.

Зы … на холодную воду пластик просится, на горячую — оцинковка. Если надо — объясню.
Оцинковку — или резьбу или паять с медью например … Оловом наверное можно.

то, что после меди по потоку Нельзя чтобы были трубы ты не в курсе?

Не в курсе. Почему именно после?

умных слов не запомнил (Электрохимическая Реакция), но поток воды медь -> металл, то последний со временем разъедается.
металл -> медь Только так можно.
Потому у мня только разводка ХГ воды медная.
И также медь Нельзя ставить в центральное отопление потому, что в воде есть частицы, которые как абразив изнутри истончают стенки меди.
Даже казалось бы пузырьки и те Нельзя чтобы были в системе медных труб, потому у мня автосбросники стоят.

ПыСы: Оловом паять Низя! даже и не потому что там много вредных примесей свинца, а в том, что олово под воздействием низких температур разрушается и называется “оловянной чумой”

Медь вообще не особо полезный для организма элемент. Потому от медных труб ХВ я бы отказался. Как и от пластика. Как и от цинка. Нержавейка? Благо, надо совсем чуть-чуть.
Медь образует гальваническую пару с Ал. С железом вроде не образует. Но фиг его знает. Вода таскает “+” ионы — электроны таскать не в чем, разъедают “-” … Это я так … всё равно не соображаю.
По поводу “Оловом паять Низя!” — так то про чистое олово в древности. Припой с сурьмой, серебром, … . Уже давно не видел чтобы от морозов хоть что-то спаянное развалилось. А то прикинь — комп или телевизор в гараже постоял — включаешь — не работает, открываешь — а все детальки на дне валяются!
И где это в водоснабжении отрицательные температуры?

“также медь Нельзя ставить в центральное отопление потому, что в воде есть частицы, которые как абразив изнутри истончают стенки меди.”
Там не абразив, а присадки от коррозии … железа (как и в просто горячей воде). А они цветмет “подъедают”.

1. медь в водопроводе лучше. При взаимодействии с Хлором внутри трубы образуется патина, которая защищает трубы.
По поводу “вредно” это байки. Медь своими свойствами оббеззараживает воду и т.д. и т.п. Искать Обоснованно научно мне лениво. Но если интересно, то на тематическом форуме сантехников была темка, где брателло из Питера в своем доме сделал ВСЁ из меди и сдав воду на анализ ему вынесли вердикт: чутка не дотягивает до дистиллированной
если не ошибаюсь в середине 90-х дело было.

2. Нерж в разводке? хахагыгы в том плане, что будет стоить как чугунный мост, чтобы заштробить — это уже не получится в плане эксплуатации. (много факторов, писать долго)

3. Пайка меди в ответственных узлах (вибрация, смещение) только Твердыми Припоями с содержанием серебра.
Пайка ортофосфорным припоем, ПСР и в прутках с содержанием 5% серебра — только в отоплении и стало возможным при проведении газопровода в помещении к источникам потребления.

4. Пайка Мягким Припоем (97% олово, 3% серебро) допускается в не ответственных и не подверженным нагрузкам деталях, т.е. водопровод, самогоноварение и т.д.
И пожалуйста, не надо путать тебе Олово в пайке водопровода и Пайке телевизоров. Это совершенно разные в % содержании припои.

5. Пайка Оловом изделий не то что при эксплуатации, а даже хранении при отрицательных температурах приводит к разрушению Олова, т.е. как я уже писал “Оловянная Чума”.
Где в водоснабжении есть отриц. температуры?
да пжлста: летняя дача и т.д.

6.Борис, а ты сам хоть видел воду слитую из системы отопления?
Я очень часто, как сантехник
Там помимо отложений на трубах пролетают и металл. шкварки и само собой взвесь (по аналогии песка) которые при потоке воды изнутри выедают медные трубы. Много мелких точек, по виду как ржавчина на металле.
Это также было описано и показаны распиленные медные трубы с “коррозией” на проф. сайте сантехников.

1. Значит, медь — йадъ! Только например, от серебра бактерии дохнут, а мы — нет, а от меди — все дохнут. “близко к дистилляту” тут не есть комплимент.
2. Про ценник — да. Почему не заштробить? Чем от серого отличается? Эти … полотенцесушилки делают ведь из нержа. И что? Стоит и стоИт — не ржавеет в отличие от хромированных.
3,4,5 — я бы запаял чем есть. Т.е. радиотехническим. Ну подумаешь — сурьма! Ее там 3мм будет на метры труб. И никакая “Чума” не страшна! Дачный водопровод = шланги и пластик т.к. питьевая вода всё равно отдельно! И ТОЛЬКО ПО СЕРЕБРЯНЫМ ТРУБАМ!
6 — атоЖ. Особенно летом там классное болото! Но то — с железного центрального отопления. Что будет в отдельном и чисто медном — хз.

1-5. каждый при своем будет мнении, опыте
6. я знаю, всё там чисто, вода чистейшая. Менял куски труб, наращивал/устанавливал батареи, краны-американки.

6. Так медь в автономном отоплении живет? Можно/низя? Или радиаторя ляминиевые — реакция идет?

Так что с нержавейкой в холодную (питьевую) воду?

с люминем все шикарно у меди.
нержавейка имеет свойство в местах уголков забиваться и струйка воды толщиной в спичку.

Сантехнические способы соединения труб: обзор всех возможных вариантов исполнения

Для того чтобы системы подачи воды и контуры, по которым циркулирует теплоноситель, безупречно справлялись с собственными обязанностями, их компоненты должны быть грамотно собраны и правильно соединены. Результат усилий сантехников должен быть герметичен, чтобы не создавать проблем хозяевам и их соседям. Согласны?

Все актуальные способы соединения труб, обеспечивающие нормальную эксплуатацию системы, приведены в предложенной нами статье. Мы детально описали технологические варианты, зависящие от материала, из которого изготовлены сочленяемые детали, и от категории трубопровода. Наши советы помогут достичь идеального результата.

Обзор разъемных сантехнических соединений

Все известные способы соединения труб можно отнести к двум классам — разъемные и неразъемные. В свою очередь, разъемные соединения бывают фланцевыми и муфтовыми. К неразъемным методам относятся такие соединения, как раструбное, цанговое, сваривание встык, клеевое.

Соединения, которые в случае необходимости можно разобрать, а затем вернуть на место, значительно упрощают обслуживание и ремонт трубопроводов. Применяют эти соединения в основном при формировании внутренних коммуникаций.

Преимуществом способа является его простота в выполнении. Здесь не применяют ни химических, ни термических воздействий. Неисправность трубопровода, соединенного таким методом, легко выявить и устранить.

Герметичное прилегание при сантехническом соединении труб обеспечивают путем применения специальных деталей. Различают 2 вида сочленений, относящихся к разъемному типу: фланцевый и фитинговый. Первый используют, когда нужно сочленить трубы большого диаметра, а вторые — больше подходят для домашних трубопроводов.

С разновидностями, характеристиками и маркировкой полипропиленовых труб и применяемых в соединении фитингов ознакомит следующая статья, которую мы рекомендуем прочесть.

Фитинги, применяемые в сантехнических системах, устанавливают в контрольных точках, на поворотах, разветвлениях. Они бывают литыми и компрессионными. С точки зрения функциональности можно выделить следующие виды фитингов:

Набор фитингов выбирают в зависимости от специфики конкретного трубопровода. По методу крепления их на трубу фитинги бывают зажимными, резьбовыми, прессовыми, резьбовыми, используемыми для соединения сваркой и пайкой.

Выпускают фитинги для металлопластиковых труб, их используют в формировании обжимных и пресс-соединений. Для сочленения полипропиленовых труб производят фитинги, применяемые как в соединении склеиванием, так и сваркой. Для медных труб изготавливают фитинги и для пресс-соединений, и для пайки.

Процесс сборки металлопластикового трубопровода с использованием компрессионных фитингов представит следующая подборка фото:

Раструбный способ соединения

Раструб — это монтажное расширение, предназначенное для создания надежного соединения. Принцип основан на том, что в трубу большего диаметра вставляют конец трубы, имеющей меньшее сечение. Герметизируют соединение путем использования уплотнителя, помещаемого в раструб или склеивания составом, устойчивым к воде.

В зависимости от материала труб и их диаметра выбирают один из нескольких существующих вариантов раструбного сочленения: с уплотнительным кольцом, без кольца, сваркой, склеиванием.

Соединение без уплотнения кольцом

Без уплотнительного кольца чаще всего соединяют чугунные трубы. Вставляемую трубу укорачивают, обрабатывают торец так, чтобы в нем не осталось зазубрин и тещин. В раструб вставляют хвостовую часть сочленяемой трубы.

Получившийся зазор заполняют канатом из промасленной пеньки или льняными просмоленными прядями. Вначале уплотнитель укладывают кольцом и зачеканивают в раструбе, постукивая молотком по специальной деревянной лопатке или отвертке. При этом важно следить, чтобы концы материала не попали внутрь трубопровода.

Продолжают послойную укладку уплотнителя до заполнения раструба на 2/3 его глубины. Для последнего слоя используют ничем не обработанный уплотнитель, т.к. масла или смола ухудшат адгезию при заполнении оставшегося в раструбе пространства цементом.

Для получения раствора нужен цемент марок 300 – 400 и вода для его разведения. Компоненты берут в соотношении 9:1. Цемент втрамбовывают в раструб и укрывают мокрой тряпкой для лучшего схватывания.

Иногда вместо цемента используют асбоцементную смесь, изготовленную из цемента М400 и качественного асбестового волокна в соотношении 2:1.

Воду добавляют непосредственно перед укладкой в количестве около 11% от веса сухой смеси. Вместо уплотнителей на основе цемента практикуют применение битумного, силиконового герметиков, глины, последний слой которой укрепляют путем нанесения битума или масляной краски.

Соединение раструбом с уплотнительным кольцом

Такой метод при устройстве внутридомовой канализационной системы применяют наиболее часто. Кольцо из резины, зажатое между раструбом и вставляемой в него трубой, дает герметичное соединение. Поэтому способ не только простой, но и надежный.

Уплотнительное кольцо в некоторой степени сглаживает перепады осей между двумя соединяемыми трубами. Однако это только в том случае, если оси на каждом метре составного трубопровода смещены на величину, не выходящую за пределы толщины стенки трубы.

Если это условие нарушено, то повышается вероятность появления протечек в результате неравномерного деформирования уплотнения.

Чтобы определить глубину вжима свободного хвостовика трубы в раструб, уплотняющее кольцо временно снимают. Затем, поместив трубу в раструб до упора, отмечают то место, где вставляемая часть соприкасается с раструбом.

При монтаже трубу немного выдвигают по отношению к отметке — на 0,9 – 1,1 см. Это расстояние позволит уравновесить внутренние напряжения, появляющиеся в системе при температурных колебаниях.

Перед размещением кольца рекомендуется окунуть его в мыльную воду и немного сжать. Это значительно упростит его вставку в углубление раструба. С целью сведения до минимума величины перекоса, отдельные производители стали выпускать фитинги с углом 87⁰ вместо 90⁰. Труба входит в раструб под уклоном и кольцо не перекашивает.

Если есть необходимость в соединении труб, изготовленных из материалов разного рода, применяют переходные патрубки. Такой размер патрубка, как внутренний диаметр должен соответствовать наружному сечению подсоединяемой трубы. В случае сочленения раструба полимерной трубы с трубой из чугуна на конец второй накладывают двойной уплотнитель и монтируют патрубок.

Склеивание частей пластикового трубопровода

Методом склеивания соединяют ПВХ трубы с раструбом. Для лучшего сцепления раструб внутри и хвост вставляемой трубы обрабатывают наждаком, чтобы поверхность стала шероховатой. Далее снимают фаску, обработанные части обезжиривают, используя в качестве праймера метиленхлорид.

Перед тем как выполнить соединение, проверяют трубы на совместимость. Труба меньшего диаметра должна входить в раструб свободно, но не слишком. Затем линией отмечает границу для нанесения клея — это поможет состыковать детали без погрешностей.

На поверхности соединяемых элементов — 2 трети углубления раструба, а также полностью калиброванный конец трубы, равномерно наносят клей тонким слоем. Трубу вводят в раструб и проворачивают на четверть оборота, чтобы улучшить контакт между соединяемыми элементами. Состыкованные части удерживают до схватывания клея.

Занимает процесс всего секунд 20-30. Если на стыке появляется равномерный слой клея, его немедленно удаляют с помощью куска чистой ткани. От склеивания до полной стабилизации соединения и испытания трубопровода на герметичность должно пройти не менее суток.

Для ремонта существующих трубопроводов используют фасонные детали в виде ремонтных муфт или изделий с удлиненным раструбом. Участок трубы вырезают, на концах снимают фаску, наносят на концы специальный клей. Муфту надевают на низ трубопровода.

На верх трубопровода надевают муфту с длинным раструбом до упора, если требуется, на нее монтируют фасонную деталь. Передвигают муфту вместе с фасонной деталью вниз до тех пор, пока она не состыкуется с нижней частью трубопровода. Надвижную муфту перемещают вверх так, чтобы она закрыла участок стыка.

Если даже после этого наблюдается течь, стык заполняют силиконовым герметиком. Низ и верх определяют в зависимости от направления движения транспортируемого вещества.

Использование контактной сварки

Чтобы применить этот способ соединения труб необходимо иметь сварочный аппарат. Он может быть механическим или ручным, но обязательно укомплектованным особым инструментом, нагревающим элементы до требуемой температуры.

При использовании раструбной технологии в деле соединения труб применяют приспособление мечевидной формы. Оно представляет собой набор, изготовленный из металла и состоящий из гильзы, предназначенной для разогрева наружной поверхности трубы и дорна (штыря), оплавляющего деталь изнутри.

Важный момент — подбор комплекта. Его параметры должны соответствовать диаметру сборки.

Технология раструбного соединения труб с применением контактной сварки проста:

1. На вставляемую трубу надевают ограничительный хомут. Дистанция между краем трубы и хомутом должна равняться глубине раструба плюс еще 2 мм. Разница между диаметром хомута внутри и наружным диаметром сочленяемой трубы должна составлять 0,2 мм.
2. Комплект разогревают, предварительно установив на прибор.
3. Надевают раструб на дорн, а гладкий хвост трубы на гильзу до упора.
4. Выполняют нагрев заданное время.
5. Снимают детали с комплекта одновременно и соединяют их, удерживая детали от смещения, пока оплавленный материал не отвердеет.

Сварные швы осматривают, чтобы выявить возможные перекосы, пустоты, неравномерности шва.

На наружной поверхности деталей не должно быть дефектов, которые появляются в случае превышения допустимой температуры. Визуально снаружи сварной шов должен иметь форму симметричного валика, имеющего одинаковую ширину и распределенного равномерно по периметру трубы.

Предельная высота валика на трубе со стенкой толщиной до 1 см составляет максимум 2,5 мм. Для труб, у которых этот размер превышает 1 см, допустимой считается высота валика 3 – 4 мм. Кромки сварного соединения могут быть смещены относительно друг друга не более чем на 10% от толщины стенки трубы.

Технология сварки ПП труб в подробностях приведена здесь. С содержанием предложенной нами статьи рекомендуем ознакомиться.

Сварку труб полимерных труб диаметром более 50 мм и толщиной стенки более 4 мм рекомендовано производить на стационарном или мобильном аппарате с дисковым нагревающим элементом:

Применение зажимного фитинга

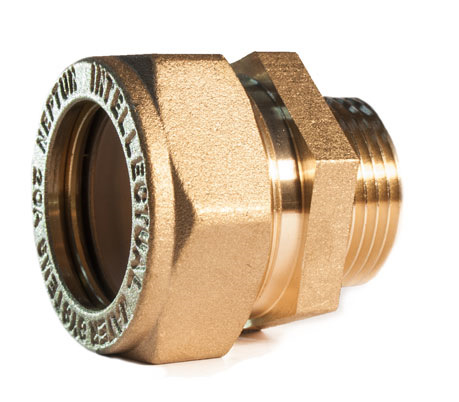

Под понятием цангового соединения труб подразумевается использование зажимного или цангового фитинга. С его помощью становится возможной реализация варианта разборного сочленения элементов трубопровода, выполненных из неодинаковых материалов. Особенности его выполнения описаны здесь. Зажимной фитинг подбирают, исходя из типа и диаметра трубы.

Алгоритм стыковки для труб из пластика следующий:

1. Калибруют отверстие нужного отрезка трубы при помощи калибратора и снимают внутреннюю фаску, задействовав фаскосниматель.
2. Разбирают фитинг, скрутив гайки с торцов и сняв круглые уплотнения со штуцеров.
3. Надевают накидную гайку на конец трубы, затем цангу фитинга.
4. Вставляют хвостовик фитинга внутрь трубы, прикладывая усилие, чтобы он вошел полностью.
5. Закручивают вручную гайку на корпус фитинга.
6. Повторяют те же манипуляции со второй трубой, затем стыкуют соединяемые части и затягивают накидную гайку, не докрутив 1-2 витка.

Затягивают гайку осторожно, чтобы не повредить трубу. В процессе происходит деформирование зажимного кольца, за счет чего торец трубы и боковая часть фитингового патрона плотно прижимаются друг к другу.

Опытные сантехники рекомендуют при закручивании затяжной гайки первые витки выполнить вручную, а затем применить накидной ключ.

Цанговые соединения преимущественно применяются в сборке медных трубопроводов:

Формирование резьбовых соединений

Резьбой называют спиральную или винтовую поверхность, при помощи которой выполняют резьбовое соединение. Применение резьбового соединения труб в сантехнических системах является классическим способом монтажа.

Применяют его там, где существует возможность периодически осуществлять контроль мест сочленения, т.к. резьба имеет свойство ослабевать под влиянием различных факторов.

Существуют разные типы трубной резьбы. Каждый из них характеризуют такие параметры, как профиль поверхности, на которую наносят резьбу, направление, расположение, количество заходов резьбы.

В перечень наиболее востребованных видов трубных резьб входит:

• цилиндрическая или Витворда;
• коническая;
• круглая;
• NPSM

Первая из них обозначается буквой G, имеет 2 класса точности. Профиль визуально напоминает равнобедренный треугольник. В вершине — угол равный 55⁰. Соединяют дюймовой резьбой отрезки трубопровода с диаметром до 6 дюймов, к которым предъявляются особые требования по герметичности. При большем значении диаметра используют сварку.

Резьбу коническую дюймового типа применяют для конических соединений и для создания сочленений конической резьбы, выполненной по наружке и цилиндрической внутри трубы. Буквой R маркируют наружную резьбу, внутреннюю — Rc, LH — направленную влево. В роли уплотнителя выступает собственно резьба плюс герметик.

Для подключения часто разбираемой сантехнической арматуры: водопроводных запорных кранов, смесителей в основном используют круглую резьбу. Обозначают ее символами Кр.

В таблицу сведены основные параметры резьбы для трубы, которую можно нарезать своими руками. Важным значением для дюймовой резьбы является ее шаг. Это дистанция между смежными гребнями или впадинами. Значение его по всей длине остается неизменным, в противном случае резьба будет нерабочей

Профиль резьбы NPSM имеет вид треугольника и угол 60⁰. Размерный ряд в дюймах — от 1/16 до 24. Эта резьба американского стандарта является разновидностью цилиндрической резьбы. Отличается от отечественной только размером угла профиля.

Выводы и полезное видео по теме

Автор рассказывает о нюансах и проблемах, возникающих при стыковке труб во время монтажа канализации:

Способом решения своей проблемы делится автор этого видеоматериала:

Грамотно соединять трубы очень важно. Сочленение всегда было самым слабым местом трубопровода. Если оно выполнено с ошибками, то, как следствие, обязательно возникнут протечки, засоры, а иногда и разрывы труб.

Поэтому прежде чем приступать к самостоятельному монтажу сантехнической коммуникации, нужно изучить все существующие способы соединения. Если дело покажется сложным, всегда можно обратиться к сантехникам.

Расскажите о собственном опыте, полученном в ходе сборки сантехнических систем. Не исключено, что вам известны нюансы монтажа и формирования соединений, которые будут полезны посетителям сайта. Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото с шагами процесса, задавайте вопросы.

Инструменты

Монтаж трубопровода предполагает соединение труб согласно общему проекту трубопроводной системы. Существует большое количество труб, изготовленных из различных материалов, и в соответствии с этим критерием они имеют индивидуальные способы соединения. О том как соединить трубы правильно рассмотрим далее.

Оглавление:

Способы соединения труб – краткая характеристика

Выделяют два основных типа соединения труб:

Перед тем как решить какому из них следует отдать предпочтение, необходимо выяснить, из какого материала изготовленны трубы, которые подвергаются соединению.

Существует два вида соединения разъемным способом:

Фланцевое соединение труб уместно в том случае, если материалом для изготовления трубы выступает поливинилхлорид. В таком случае, рекомендуется применение фланцевого чугунного крепежа, в нижней части которого находится резиновая прокладка.

Для проведения данного способа соединения выполните ряд действий:

1. Проведите образку трубы в месте ее подсоединения, добейтесь получения идеально ровного среза.

2. Оденьте на поверхность среза один конец фланца.

3. Вставьте резиновую прокладку таким образом, чтобы получить выступ на 10 см.

4. Наденьте фланец на прокладку и соедините их с помощью болтов и ответных фланцев.

5. Для закрепления болтов воспользуйтесь специальным инструментом.

Резьбовые соединения труб используются как при работе с напорными, так и безнапорными трубами. Чтобы выполнить установку муфты, следуйте данной инструкции:

1. Срежьте два конца труб под прямым углом.

2. В месте их стыковки установите муфту, которая должна располагаться посередине между трубами.

3. Нанесите на поверхность труб отметки, которые будут обозначать место установки муфты.

4. С помощью специальной смазки обработайте внутренние поверхности труб и муфты.

5. Установите одну из труб в муфту.

6. Установите вторую трубу таким образом, чтобы получить единую продольную ось, состыкуйте трубы и оденьте вторую трубу согласно указанной заранее разметке.

Кроме этого существует классификация способов соединения труб согласно материалу, из которого изготовлены трубы, различают соединение деталей из:

Каждый из этих материалов отличается индивидуальными особенностями соединения и требует особого подхода в проведении этого процесса.

Общие рекомендации по соединению труб с помощью раструба

Если рассматривать процедуру соединения с практической очки зрения, то установочные работы следует проводить вручную. В качестве рычага, устанавливающего позиционное положение труб используется лом, между ним и трубой располагается деревянная прокладка. При невозможности использования лома, рекомендуется применить домкрат.

Когда трубопровод сооружен, необходимо проверить ровность установки уплотнительных прокладок. Они имеют вид тонких металлических пластин, которые располагаются на участке раструба и гладкого конца трубы. Пластина, в обязательном порядке соприкасается с резиновым кольцом. Дальнейшее перемещение пластины связано с окружной частью трубы.

При соединении металлических труб таким способом следует быть особо осторожными и использовать силиконовую смазку.

Совет: При проведении соединения с использованием метода раструба в жилом доме при плюсовой температуре, силикон заменяется жидким мылом.

Данный способ соединения является неразъемным и предполагает полное слияние двух труб. Чтобы разделить такой трубопровод потребуется приложить немало усилий, а в завершение нарушится целостность всего трубопровода.

Инструкция по использованию раструбного способа соединения труб:

1. Соединяются две части, одна из которых является раструбом, имеющим резиновое кольцо, а вторая – труба с гладким концом.

2. Два участка следует предварительно очистить от загрязнений. Осмотреть на отсутствие дефектов или мелких повреждений.

3. Следите за правильным расположением резиновой прокладки.

4. Уберите фаску, на гладком конце трубы.

5. Смажьте два соединяемых участка силиконовой смазкой. Не допускайте попадания на их поверхность грязи или пыли.

6. Отрегулируйте ровность установки труб и соедините их таким образом, чтобы гладкий участок вставился в раструб.

7. Глубину установки следует заранее отметить на поверхности трубы.

Технология соединения труб сваркой

Среди сварочных способов соединения труб следует выделить два варианта:

Второй вариант подразумевает оплавление наружной части одной из труб и внутренней части второй трубы. После этого происходит быстрое соединение двух элементов.

Соединение стыковым способом производится путем оплавления двух одинаковых участков труб и дальнейшее их соединение, которое осуществляется с приложением определенных усилий.

Процедура сваривания труб является очень сложной работой, для выполнения которой требуются особые навыки работы со сварочным аппаратом. Существуют определенные типы сварки, которые подразумевают проведение этого процесса. Самыми популярными являются дуговые и электрические варианты.

Перед тем как приступить к работе, следует провести подготовительные работы, которые состоят из промывки загрязненных участков труб с помощью каустической соды и теплой воды, обрезка места соединения с помощью напильника и его обработка специальными смесями, в виде растворителей.

Газовая сварка основывается на сгорании газа, образовании пламени, которое и способствует расплавлению присадочного материала и формировка сварного соединения. Проволока является присадочным материалом, заполняющим щель, между двумя трубами. Соединение стальных труб и соединение пластиковых труб осуществляется с помощью газовой сварки.

Дуговая электрическая сварка способствует соединению с помощью электродов плавящегося или неплавящегося типа. При выборе второго варианта, требуется наличие присадочного материала.

При квалифицированном проведении сваривания труб, свищи и другие изъяны отсутствуют, а соединение практически незаметно.

Совет: При проведении соединения трубопровода, который находится под постоянным давлением лучше использовать метод сваривания, так как он более высококачественный и эффективный, нежели склеивание.

Соединение полипропиленовых труб с помощью склеивания

Данный способ является неразъемный, поэтому трубы после такого соединения нельзя демонтировать без повреждения их целостности. Чтобы его осуществить потребуется наличия специального клея, который наносится на специально обработанные края труб.

Существует несколько видов клея, подходящие для разных поверхностей труб:

• клей эпоксидного типа используется при склеивании деталей изготовленных из металла или полимеров;
• клей Б Ф2 – применяется при соединении металлических труб;
• клей под названием 88 Н – соединяет резиновые трубы между собой и с металлическими.

Предлагаем ознакомиться с инструкцией по соединению между собой поливинилхлоридных труб:

1. Предварительно подготовьте поверхность труб методом ошкуривания и обезжиривания с помощью специальных составов, содержащих метиленхлорид.

2. Кроме этого, возможен вариант нанесения специального клея, при склеивании канализационных труб. Его основной функцией является обезжиривание и расслоение участка трубы, поддающегося склеиванию. Использование данного состава значительно увеличивает прочность соединения.

3. Воспользовавшись ватным тампоном или кисточкой покройте поверхность труб с помощью клея, а затем вставьте их друг в друга. Если соединение произведено правильно, то небольшие капли клея выступят на поверхность.

4. Уже соединенные трубы следует промазать еще одним слоем клеевого раствора. Эта процедура сделает место соединения более прочным и герметичным.

Совет: Использование клея для труб должно характеризоваться минимальным контактированием клея с кислородом, так как он, отрицательно сказывается на его качестве.

Данный способ соединения отличается преимуществом, которое состоит в том, что практически сразу после нанесения клея возможна дальнейшая эксплуатация трубопровода.

Методы соединения труб, изготовленных из разных материалов

Для осуществления соединения труб из поливинилхлорида с другими типами труб, необходимо использование специальных переходников, фитингов или уплотнителей.

Предлагаем ознакомиться с вариантами соединения пластиковых труб:

• для соединения пластиковой трубы с раструбом, находящимся на чугунной трубе потребуется оборудование двойного уплотнения;
• чтобы соединить раструб на металлической трубе с ПВХ трубой достаточно стандартного уплотнения;
• с помощью соединительного патрубка обеспечивается соединение пластиковых труб с керамическими;
• процедура подсоединения к пластиковой трубе гладкого участка стекловолокнистой, требует наличия соединителя и участка, выполненного из резины;
• для того, чтобы подсоединить стекловолокнистую трубу, на которой располагается раструб, необходимо использовать резиновый шланг и провильное кольцо;
• под чугунные трубы изготавливают специальные соединители.

Соединение труб фитингами: особенности и технология

Перед тем как перейти к непосредственному соединению металлических труб, предлагаем ознакомиться с преимуществами их использования:

• высокий уровень прочности – самое главное преимущество использования труб из стали, такие трубы способны выдержать самое высокое давление и температуру;
• стоимость – доступная, при сравнении цен на пластиковые или альтернативные виды труб и на металлические их стоимость приблизительно одинаковая;
• длительность эксплуатации стальных труб достигает отметки в полвека;
• при использовании оцинкованных труб они практически не подвержены коррозии;
• выдерживают температуру выше 210 градусов Цельсия;
• устойчивы перед механическими повреждениями и большими нагрузками.

Существует два способа монтажа металлических магистралей:

Первый вариант основывается на применении фитингов, а второй на сваривании или склеивании труб между собой.

Существует большое количество фитингов, среди них выделяют детали:

Соединение металлических труб с фитингами осуществляется резьбовым способом. Если на трубе она отсутствует, применяется специальный инструмент или токарный станок, для ее оборудования.

• металлическими;
• латунными;
• медными;
• чугунными;
• стальными;
• хромированными;
• изготовленными из нержавеющей стали.

Данные детали позволяют не только соединять трубы с дальнейшим их разсоединением, но и предполагают соединение труб различных размеров и форм.

Использование резьбовых фитингов распространено на трубопроводах с диаметром не более 5 см.

Использование сварочного метода является довольно трудоемким процессом, который требует наличия квалифицированного оборудования и специалиста для его проведения. Использование фитингов позволяет получить соединение отличной прочности, быстрее и проще.

В соотношении со способом подсоединения фитинга к стальной трубе их разделяют на детали:

• сварного типа;
• резьбового типа;
• фланцевого типа;
• обжимного типа.

Наличие гладкого конца выделяет детали первого типа. С помощью винтовой резьбы осуществляется соединение резьбовых фитингов.

Самыми популярными являются детали обжимного или резьбового типа, так как они предполагают неоднократное использование и упрощенную процедуру монтажа.

При проведении резьбового соединения рекомендуется использование льняного плотна, которое наматывают на поверхность трубы, покрывая ее при этом масляной краской или олифой. Преимущество в таком соединении – высокое качество за минимальную плату.

Фитинги обжимного типа включают в свой состав обжимное кольцо, гайку и корпус. Рекомендуются к применению на пластиковых или металлопластиковых трубах. В качестве временного соединения подходят и для металлических труб.

Данный тип фитинга подразумевает неоднократное использование в быту. Процесс соединения с помощью обжимного фитинга основывается на прижимании резиновой прокладки и прижимного кольца к поверхности трубы с помощью гайки. Таким образом, получается создать герметичное соединение.

Данный способ является менее мощным, чем вышеперечисленные. К его недостаткам следует отнести низкий уровень устойчивости перед механическими воздействиями. Кроме этого, соединение является негерметичным и способно пропускать горячую воду. Так как температура эксплуатации резинового кольца не должна превышать ста градусов, а при постоянном воздействии высокой температуры оно растягивается и снижается герметичность.

Фитинги фланцевого типа бывают сварными и резьбовыми. С их помощью осуществляется быстрый монтаж и демонтаж трубопровода.

Дополнительная герметизация резьбового соединения

Если трубопровод собирается с помощью разъемного резьбового способа, то дополнительную герметизацию ему придаст использование специальной ленты ФУМ. Она рекомендована к применению при монтаже трубопровода отопительной, газопроводной или канализационной систем.

Температурный интервал использования ленты для герметизации составляет от -40 до +200 градусов. Фторопласты являются основой данного материала. Вещества, входящие в ее состав устойчивы перед воздействием щелочи, кислоты и других веществ, обладающих агрессивным действием.

Чтобы уплотнить резьбовые соединения требуется использование ленты, толщина которой составляет от 0,07 до 0,1 мм. Ее поверхность должна быть ровной и эластичной.

Видео соединение труб:
