Делаем монтаж теплого пола под линолеум на деревянный пол

Плёночный тёплый пол под линолеум: порядок подготовки основания, монтаж и эксплуатация без ошибок

Статью опубликовал: Николай Стрелковский

Линолеум – довольно широко используемый материал для половых покрытий, главное его достоинство – низкая цена. Но низкая цена автоматически свидетельствует, что качество материала не совсем отвечает современным требованиям. Одна из проблемных характеристик – во время эксплуатации могут выделяться вредные химические соединения. На этот критерий нужно обращать внимание во время выбора конкретного линолеумам под теплые полы.

Теплый пол под линолеум

Линолеум может быть:

• На ПВХ основании . Один из наиболее дешевых вариантов, имеет ограничения по максимальному нагреву. Большинство видов запрещается нагревать до температуры выше +28°С. Для теплых полов нужно применять очень осторожно и постоянно контролировать режим нагрева;
• Глифталевый . Поверхность покрыта особо прочным глифталевым лаком. По эксплуатационным характеристикам отвечает современным требованиям. Считается оптимальным вариантом для обустройства теплых полов. Недостаток – относительно высокая цена;

Так как глифталевый линолеум изготавливается на тканевой основе, по отношению к нему часто применяют название – линолеум на тканевой основе

Гомогенный однослойный линолеум

Нужно обращать внимание еще на одну характеристику линолеума – наличие или отсутствие подстилочного слоя из тканей. Если так слой есть, то показатели теплопроводности значительно понижаются, применять материал для обустройства пленочного теплого пола нежелательно.

Пошаговая инструкция укладки

После того как выбран вид линолеума, можно приступать к процессу укладки теплого пола. Для этого понадобится термопленка (конкретное количество будет известно после снятия размеров) со всеми доборными элементами, терморегулятор для контроля режимов нагрева, любой теплоотражающий материал, обыкновенная полиэтиленовая пленка, скотч, степлер, монтажный нож, ножницы, пассатижи и отвертка.

Комплект пленочного теплого пола

Выбор комплекта теплого пола

Шаг 1. Подготовка основания. Если пол ставится на бетонные перекрытия, то нужно подровнять плоскость. Для этого лучше сделать стяжку цементно-песчаным раствором, на поверхности не должно быть выступов более 3 мм.

Выравнивающая стяжка пола

На полностью сухую стяжку следует положить гидроизоляцию (можно использовать обыкновенную пленку или промазать основание модифицированными битумными мастиками), сверху укладываются листы ОСП или клееной фанеры. Крепить к бетонному основанию рекомендуется дюбелями в шахматном порядке.

Укладка фанеры на пол

Укладка фанеры в шахматном порядке

Шаг 2. Сделать замеры и составить схему расположения термопленки. При этом принимаются во внимание особенности планировки помещения, размещение розеток или коробок разводки электрических кабелей.

План укладки инфракрасной пленки

Важно. Во время монтажа теплого пола обязательно учитываются возможности электропроводки помещения. Пол с подогревом потребляет примерно 200 Вт на квадратный метр помещения, точные данные имеются в инструкции, прилагаемой изготовителем. Общая нагрузка на электрические сети значительно возрастает, нужно убедиться, что кабели и арматура защиты выдержит это увеличение. Если мощность подогрева более 3 кВт, то нужно делать отдельную силовую проводку.

Если нет, то придется решать вопросы с электриками, иногда потребуется замена проводки и защитных устройств, разрешение владельцев электрических сетей на увеличение мощности.

Укладка пленочной системы ИК

Шаг 3. Выбрать место на стене, где планируется установка терморегулятора. Оно должно быть доступным, расстояние до источника питания минимальное. Наиболее оптимальным принято считать площадку около существующих включателей или розеток.

Выбирайте место для термостата на стене

Для улучшения теплоизоляции и уменьшения непродуктивных потерь на основание пола под термопленку ложится термоизолятор с отражающей алюминиевой фольгой.

Укладка фольгированного утеплителя

Толщина в пределах 5–6 мм, в реализации есть готовые рулоны с отличными эксплуатационными характеристиками. Термоизолятор можно фиксировать двусторонним скотчем или скобами с помощью степлера. Стыки между полосами обязательно заклеиваются скотчем, поверхность должна быть максимально герметичной.

Монтажные стыки или случайные порезы полотен проклеиваются самоклеящейся алюминиевой лентой

Шаг 4. Положить термопленку, при этом обращать внимание на маркировку, нижняя сторона должна быть обращена к теплоотражающей пленке.

На фото разложенная ИК пленка

Практический совет. Под низкой мебелью отопление рекомендуется не делать по двум причинам. Во-первых, оно малоэффективно из-за слабой конвекции воздуха. Во-вторых, повышенные температуры становятся причиной преждевременного износа мебели, она рассыхается, заводские регулировки нарушаются.

В обозначенных местах термопленка разрезается по нужным размерам.

Раскрой ИК пленки

Шаг 5. Подключение и изоляция. Все работы следует выполнять с безусловным выполнением требований ПУЭ и рекомендаций производителя. Теплый пол комплектуется полным набором соединителей и специальных изоляционным материалов, их применение гарантирует длительную и безопасную эксплуатацию конструкции. Места разреза широкой медной шины изолируются специальной битумной изоляцией, следите чтобы она прилегала по всей площади токопроводящего элемента. В местах будущего подключения проводов к медной шине устанавливаются контактные зажимы, одна их сторона должна располагаться внутри, а вторая снаружи термопленки. Зажимы плотно сдавливаются плоскогубцами.

Крепление контактного зажима к термопленке

Крепление контактного зажима к термопленке

Установленный на термопленку контактный зажим (вид снизу)

Пример правильной установки изоляции линии отреза медной шины

Окончание процесса изолирования линии отреза медной шины

Шаг 6. Все полосы термопленки для исключения вероятности сдвига следует между собой зафиксировать скотчем. Далее проверяется правильность установки зажимов и пленки, если все нормально, то можно присоединять провода питания.

Соединение монтажных проводов с контактным зажимом Соединение монтажных проводов с контактным зажимом

Для увеличения срока службы желательно оголенные концы залудить. Это не только улучшает контакт в местах соединения и препятствует процессам окисления, но и повышает безопасность пользования теплым полом. При недостаточном контакте зажимы сильно нагреваются и могут расплавить линолеум. Возможны ожоги ног, поражение током или возгорания. Все зажимы с подключенными проводами нужно изолировать специальной битумной пленкой с двух сторон. Внимательно следите, чтобы серебряные контакты термопленки были полностью заизолированными снизу и сверху.

Надежно зажмите провода в контактном зажиме

Пример правильной установки нижнего листа изоляции для контактных зажимов

Установка верхнего листа изоляции

Вид заизолированного контактного зажима с подключенными проводами

Шаг 7. Подключение терморегулятора можно начинать только после внимательного ознакомления с прилагаемой инструкцией. Датчик температуры нагрева монтируется на черную полосу термопленки, фиксируется изоляционной лентой. Есть случаи, когда он устанавливаются над полом и реагирует на температуру воздуха внутри помещения.

Установка датчика температуры пола

Датчик прикрепляется к термопленке битумной изоляцией

становленный и приклеенный датчик температуры пола. Вид снизу термопленки

Установленный и приклеенный датчик температуры пола. Вид сверху термопленки

Шаг 8. Под все зажимы и датчик монтажным ножом нужно сделать углубления в термоизоляции. В эти углубления спрячутся выступающие части элементов, пол будет ровным, на линолеуме не будет технологических возвышений. Такие же канавки делаются и под провода, чтобы они лежали в установленных местах фиксируются сверху скотчем.

Шаг 9. Установить на стену терморегулятор. Для этого нужно вынуть монтажную панель, сделать разметку под места установки дюбелей. Отверстия высверливаются сверлом с победитовой наплавкой. Корпус должен прочно закрепляться, не допускайте шатаний.

Выбор места установки

Установка терморегулятора для пленочного теплого пола

Видео – Как подключить регулятор к теплому полу

Практический совет. Во время высверливания отверстий в кирпичной стене бывают случаи, когда сверло попадает в шов. В этом месте прочность фиксации дюбеля недостаточная, он шатается и легко вытаскивается. Для надежного закрепления вставьте в отверстие по периметру спички или зубочистки, они должны плотно прижимать дюбель со всех сторон. После забивания дюбель-гвоздя соединение будет очень надежным.

Шаг 10. Согласно схеме подключения присоедините к терморегулятору провода, подключите систему к электрической сети. Если мощность обогрева более 2 кВт, то обязательно установите отдельный автомат.

На этом монтажные работы закончены, можно начинать тестирование системы обогрева пола.

Как протестировать функциональность нагрева пола

Установите показатель нагрева на терморегуляторе в 20–25°С, подождите несколько минут. Проверьте рукой, прогреваются ли все установленные пленочные нагреватели. Отключите питание полностью, проверьте нагрев мест соединений проводки. Они должны иметь такую же температуру, как и пленка. Если она значительно выше, значит контакты ненадежные. Нужно их проверить, обязательно найти и устранить причину чрезмерного нагрева.

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Практические советы

Для улучшения условий эксплуатации пленочного теплого пола под линолеумом рекомендуется выполнять несколько правил.

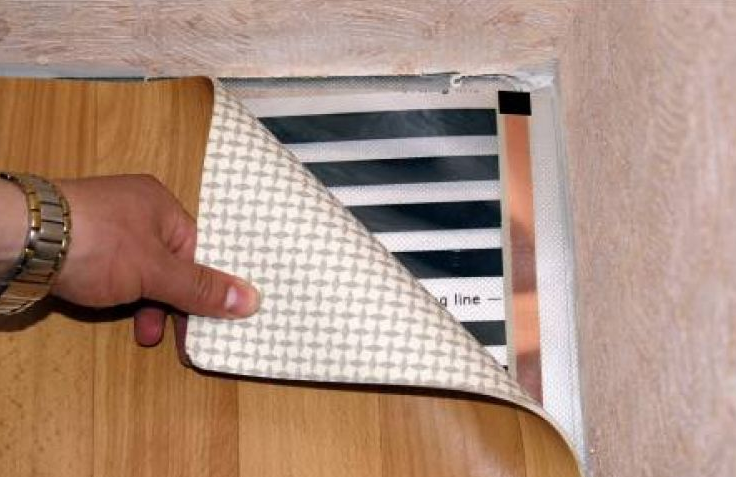

Тёплый пол под линолеумом

1. Не нагревать материал выше +26°С. В результате длительного нагрева до высоких температур линолеум может расслоиться, изменить первоначальный цвет в местах наибольшего нагрева, размягчиться и значительно понизить заводские характеристики прочности. Повышенный нагрев увеличивает количество выделяемых в воздух химических соединений.
2. Во время укладки линолеума не пользоваться мастиками для его фиксации. Кроме того что все мастики становятся дополнительными источниками выделения вредных соединений, во время неравномерного нагрева они могут образовывать на поверхности вспучивания. Удалять потом такие дефекты очень сложно, а во многих случаях невозможно. Линолеум просто расстилается по поверхности пола. Если есть опасения в подвижках, то можно в нескольких местах зафиксировать покрытие степлером, скобы вбиваются в незаметных местах, оптимальный вариант под половыми плинтусами.
3. Не допускайте наложение термопленки друг на друга. Если конфигурация комнаты очень сложная, то лучше оставить небольшой участок пола неотапливаемым.
4. Температура в помещении во время укладки линолеума должна быть не менее +18°С, в противном случае возможно образование трудноудаляемых складок. Но нельзя расстилать его и на горячий пол, после испытаний он должен остыть до комнатной температуры.
5. Не рекомендуется такого типа полы использовать в качестве основных отопительных систем. Дело в том, что нагреть помещения до комфортных значений температуры можно при нагреве пола до t° ≥ +28°С, а этого нельзя допускать в случае использования линолеума.

Настройку режимов функционирования делайте только после внимательного изучения инструкции. Первые несколько дней эксплуатации теплого пола желательно чаще проверять надежность функционирования. Для гарантии рекомендуется проверить температуру пола точным бытовым термометром. Если обнаружились значительные отличия показателей, то необходимо делать корректировку во время установки термоконтроля.

Видео – Процесс укладки пленочного пола под линолеум

Понравилась статья?
Сохраните, чтобы не потерять!

Стелим теплый пол под линолеум на деревянный пол

Здравствуйте, уважаемые читатели моего блога, сегодня поговорим про теплые полы в дом. А конкретнее рассмотрим вопрос, как постелить теплый пол под линолеум на деревянный пол. Многие утверждают, что это невозможно, но это не совсем, правда. Да, действительно, некоторые виды никак нельзя уложить под линолеум, но существуют специальные виды теплых полов, которые можно уложить даже под обыкновенный палас. Так же не каждый линолеум подойдет для укладки на теплый пол, но есть и вполне подходящие виды.

В данной статье мы рассмотрим, какие виды теплых полов бывают, какие у них плюсы и минусы. Так же какой вид теплого пола лучше подойдет для укладки под линолеум на деревянное основание. Так же рассмотрим виды линолеума, что они собой представляют, какими характеристиками обладают. Ну и многое другое про эти материалы.

Так же рассмотрим технологию укладки теплого пола на деревянное основание. Узнаем, как правильно подготовить пол. Как закрепить полотно на полу и подключить его к электрической сети и так, давайте разбираться, можно ли стелить линолеум на теплый пол и вообще рассмотрим весь процесс пошагово.

Виды теплых полов и область их применения

По представлению многих людей теплый пол бывает одного вида, но это не правда. На сегодняшний день их очень много и каждый из них приспособлен под определенные условия. Но это еще не все, так же теплые полы отличаются по способу укладки. Теплые полы бывают водяными и электрическими.

Водяной пол

Водяной пол нагревается при помощи теплоносителя, это может быть вода или специальная жидкость. Нагревать данный теплоноситель можно с помощью домашней системы отопления.

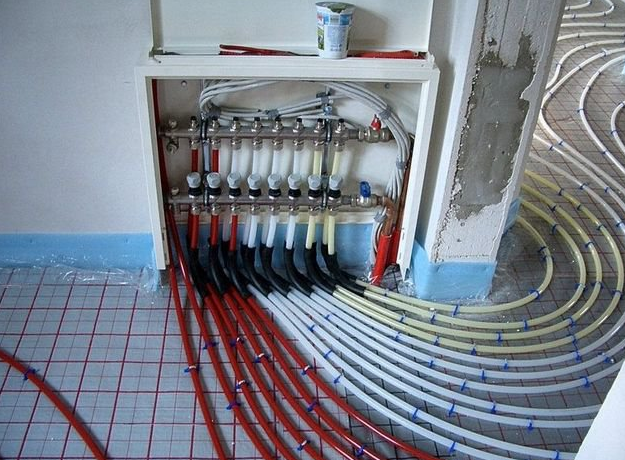

Водяной теплый пол

По-большому счету водяной теплый пол представляет собой систему труб, уложенную под напольное покрытие. Лучше всего для этих целей использовать металлопластиковую трубу, обязательно цельную, так как любое соединение рано или поздно превратится в протечку, а когда это под полом это доставит массу проблем, так что лучше что бы труба была цельная, а не из кусков.

Такая система по стоимости обойдется дешевле, чем электрическая, так как по-большому счету Вам нужна только труба. По сложности монтажа такая система не уступает электрической. Очень часто, таким видом теплого пола можно заменить систему отопления и в доме будет тепло, хотя когда я это услышал впервые, мне показалось это бредом, но оказывается, что нет.

Если рассматривать укладку теплого пола под линолеум, я бы отказался от такой затеи, это мое мнение, и я никому его не навязываю, но ниже опишу, как можно произвести монтаж.

Электрический теплый пол

У электрического теплого пола есть несколько разновидностей. Чаще всего такой вид применяется для бетонной основы, но есть виды и для деревянного покрытия. Собственно самой системе без разницы, где она уложена, но вот не на каждую поверхность можно постелить любой вид.

Электрический теплый пол

Первый вид это нагревательный кабель. Нагревательный кабель в свою очередь тоже подразделяется на 2 вида это простой и саморегулирующийся. Отличие между ними в том, что у простого нагрев контролирует специальный терморегулятор. Собственно такой вид больше подходит для теплого пола.

А вот саморегулирующийся провод устроен более интересно, хотя и не сложно. В нем идут две токопроводящие жилы и разделены они между собой специальной нагревательной матрицей, которая способна менять сопротивление от температуры. Вот и получается, чем с более холодной поверхностью он соприкасается, тем сильнее нагревается.

В воздухе такой кабель не будет нагреваться. Чаще всего используется для защиты водопроводов от замерзания. Бывает вид теплого пола, где простой нагревательный провод уложен на сетку из стекловолокна. При укладке такой мат раскатывают и заливают стяжкой. Ну да ладно перейдем непосредственно к виду, который нас интересует.

Самый подходящий теплый пол под линолеум на деревянный пол это система инфракрасного нагрева. Заключается она в том, что такая система излучает инфракрасные лучи, которые нагревают предметы, а не воздух тем самым уменьшая теплопотери, ведь тепло не расходуется «попусту».

инфракрасная пленка

Состоит данная система из карбоновых пластин, соединенных между собой медной шиной, и заламинированных специальной пленкой. Выглядят в виде рулона шириной примерно 50 сантиметров очень тонкие как 2-3 листа бумаги. Такой вид нагрева идеально подойдет под линолеум. Продается как метражом, так и цельными кусками, рассчитанными на определенную площадь.

Резать можно инфракрасный пол по специальным линиям разреза нанесенные изготовителем эти линии идут каждые 20-30 сантиметров. В комплекте идут специальные клеммы для подключения к электричеству, а так же изоляционный материал на битумной основе. Про технологию укладки я расскажу Вам чуть ниже.

Подготовка деревянного пола

Как и в любом ремонте, дело стоит начинать с подготовки, нас же интересует подготовка деревянного покрытия, перед укладкой системы теплый пол. Конечно, бетонная стяжка, мягко говоря, не хорошее решение для бетонного пола, так что такой вид подготовки рассматривать не будем.

Бывают случаи, когда поверхность ровная и тогда особая подготовка не требуется, а бывает и наоборот что процесс подготовки занимает больше времени, чем монтаж покрытия. Процесс подготовки требует того, чтобы покрытие было ровным. Если для трубы допускаются значительные погрешности, то для инфракрасной пленки нужно чтобы все было «идеально» ровно.

Выровнять деревянное покрытие можно с помощью циклевки опять же такой метод подойдет, если покрытие не сгнило. При необходимости нужно заменить доски, которые сгнили.

Если перепадов не много, то можно воспользоваться специальной шпаклевкой по дереву и устранить все неровности. Если метод со шпатлевкой Вам не подходит, по каким либо причинам Вы можете использовать выравнивание листовыми материалами, такими как ДСП, OSB и.т.д. Но толщину листовых материалов лучше выбирать в пределах 20мм, так как слишком тонкие листы со временем могут деформироваться.

Стелим теплый пол под линолеум на деревянный пол

Вот мы и добрались до монтажа теплого пола на деревянное основание, сам процесс зависит, какую систему нагрева вы выберете, я подробно расскажу, как произвести монтаж водяного и электрического инфракрасного теплого пола.

Укладка водяного теплого пола

После того как мы выровняли покрытие нам необходимо постелить теплоотражающую пластину в виде вспененного утеплителя с фольгой. Это нужно для того чтобы тепло отражалось вверх, а не тратилось на прогрев не нужной части пола. Данный утеплитель кладется фольгой вверх зафиксировать его можно с помощью строительного степлера.

утеплитель с фольгой

После монтажа утеплителя нужно создать специальные пазы для укладки трубы. Делается это с помощью деревянных брусков шириной 8-10 см, а толщина подбирается в зависимости от диаметра укладываемой трубы, но должна немного превышать ее диаметр. Крепятся бруски на саморезы головки, которых нужно утопить на 1-2мм. По периметру комнаты также должны быть бруски, так как труба не должна соприкасаться со стеной.

Для того что бы уложить трубу в созданные нами пазы нужно использовать специальные теплоотражающие пластины, которые можно приобрести в строительном магазине. Вообще эти пластины нужно использовать при монтаже брусков, чтобы они плотно входили пазы. Шаг изгиба трубы должен быть в пределах 20-30 сантиметров.

На изгибах пластины не используются так же при загибе трубы, берите больший радиус, чтобы не заломить трубу. Закладываем в пазы пластины, а потом укладываем в них трубу.

После укладки трубы, необходимо побеспокоиться о месте подключения трубы к отопительной системе. Место подключения можно выбрать где угодно, вплоть до того, что возможно вывести трубу где-нибудь в углу и там произвести подключение. А возможно так же оставить паз побольше и там подключиться к системе отопления, но помните доступ к данному соединению желательно иметь.

После того как Вы все уложили и продумали нужно закрыть эту систему каким либо листовым материалом так как стелить линолеум сразу не получиться в силу его гибкости. В качестве листового материала хорошо подойдет ДСП,OSB,ГВЛ.

На ГВЛ остановлюсь подробнее по большому счету это потомок гипсокартона, но более прочный, на столько, что его можно использовать для чернового покрытия полов. Его кардинальное отличие от гипсокартона в том, что гипс там не находиться между двумя листами картона, а перемешан с ними в одну консистенцию. Волокна целлюлозы придают ГВЛ некое армирование, тем самым в разы, увеличивая прочность.

ГВЛ

Я рекомендую Вам использовать именно ГВЛ для черновой отделки, так как на него можно уложить ламинат, плитку, паркет, линолеум и многое другое. После того как Вы завершили черновую отделку можете приступать к монтажу финишного покрытия но это тема другой статьи так что об этом в другой раз.

Укладка электрического инфракрасного теплого пола

И так приступим к укладке инфракрасного, пленочного теплого пола на деревянный пол. Как и в предыдущем виде системы обогрева нужно постелить теплоотражающий материал. Подойдет тот же вспененный утеплитель с фольгой. Стелим этот утеплитель, фольгой вверх. Крепим полосы между собой скотчем, а к полу с помощью строительного степлера.

Следующим этапом будет то, что мы будем раскатывать инфракрасную пленку и нарезать ее на необходимую длину. Нарезать пленку необходимо по специальным линиям отреза, чтобы не повредить карбоновые, нагревательные пластины. Стоит так же учесть, что пленку не стелят туда, где будет стоять мебель (например: шкаф, диван, кровать, тумба) потому что это чревато перегревом и выходом из строя пленки.

Пленку стелить необходимо медными шинами вниз, это необходимо для дополнительно защиты от поражения электрическим током. Так как когда токопроводящие шины направленные вверх создают большую долю вероятности контакта с напольным покрытием.

изолирование пленки в местах разреза

После разреза и укладки пленки первым делом необходимо изолировать медные шины в местах разреза специальной изоляцией на битумной основе, которая идет в комплекте. Помните, что изоляция должна закрывать по всему срезу серебряные пластины, которые соединяют медную шину с карбоновыми пластинами и находятся по краям пленки.

изоляция клемм

После изоляции всех полос необходимо подключить специальные клемные зажимы к медной шине и сдавить их с помощь пассатиж. Клемные зажимы идут в комплекте, но часто их не достаточно, так что сразу побеспокойтесь об этом и приобретите дополнительные клеммы, если это необходимо. Вам нужно будет по 2 клеммы на каждую полоску.

подключение клеммы

После установки клемм можно приступить к монтажу термодатчика. Термодатчик необходим для контроля температуры нагрева. И подключается он в терморегулятор, который Вы установите, где захотите. Монтируется данный датчик к низу пленки на черную карбоновую пластину с помощью все той же битумной изоляции. Чтобы датчик не выпирал в теплоотражающей изоляции необходимо вырезать место для него.

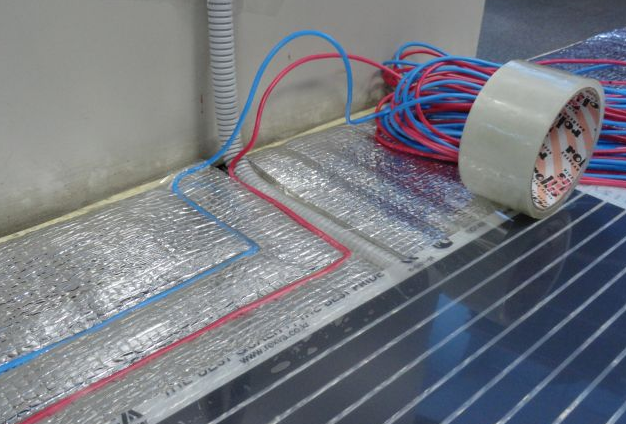

После датчика необходимо провести и подключить провода, выбор провода и возможные схемы подключения я укажу ниже. Проводим провод и вставляем его в закрепленные на пленке клеммы и зажимаем их плоскогубцами. Эту операцию проделываем с каждой клеммой на каждой полосе.

После того как подключили провода нужно закрепить пленку скотчем между собой и по всему периметру к теплоотражающему материалу. Тем самым исключается возможность сдвига.

В местах подключения проводов так же необходимо все заизолировать битумной изоляцией. Одна пластина изоляции ложиться снизу, а другая сверху, тем самым закрывая клемму и оголенный провод. Эти пластины изоляции необходимо как следует сдавить руками, чтобы они слиплись.

Во всех местах, где Вы изолировали пленку и где подключаются провода необходимо вырезать нишу в теплоотражающей подложке, чтобы ничего не выпирало, и покрытие было ровным. Такие же ниши нужно сделать для проводов. Устанавливаем терморегулятор и подключаем его. Процесс укладки инфракрасного теплого пола на деревянный пол закончен, осталось все протестировать и уложить финишное напольное покрытие.

Все подключаем и ставим температуру на терморегуляторе не выше 30 градусов и проверяем нагрев пленки на каждой полосе. Если все отлично, то можно приступить к монтажу напольного покрытия.

Далее стелиться слой полиэтиленовой пленки для защиты, а потом уже напольное покрытие. Если это ламинат или паркет то никаких дополнительных манипуляций производить не нужно и можно смело укладывать напольное покрытие, но вот если Вы хотите видеть на своем полу линолеум или ковролин, то придется еще немного поработать.

Нужно постелить фанеру на инфракрасную пленку, а листы нужно уложить, так что бы места крепления были в местах стыков пленки. Крепить так же стоит внимательно, чтобы не повредить черную карбоновую пластину или медную шину иначе все работать не будет. После этого можно стелить на фанеру любое напольное покрытие.

Подключение электрической системы

Чтобы все работало хорошо и правильно необходимо все правильно подключить и выбрать оптимальное сечение провода. Схема подключения бывает односторонней и двухсторонней в зависимости от расположения запитывающего провода. Сечение провода подойдет 1.5-2.5 мм. Если потребление пленки будет больше 2-3 Квт, то необходимо будет вести отдельную линию электропроводки, а это уже пахнет заменой электропроводки. Ниже приведу схемы подключения, из которых думаю, Вам станет все понятно. По подключению терморегулятора не должно возникнуть сложностей, так как с каждым идет инструкция по подключению.

схема подключения на 2 стороны схема подключения на 1 сторону

На этом я завершаю данную статью, думаю, она Вам была полезна. Если что, то непонятно или Вы с чем-то не согласны прошу оставить свое мнение в комментариях. Спасибо за внимание до скорых встреч на страницах блога.

Теплый пол под линолеум на деревянный пол: виды и особенности монтажа

Традиционные отопительные системы понемногу выходят из моды и уступают место более современным конструкциям, таким, как теплый пол. Этот процесс давно уже идет в Европе и постепенно охватывает нашу страну. Многие хотят попробовать новую систему в действии, но боятся трудностей при ее установке.

Особенно часто опасаются владельцы квартир с дощатым напольным покрытием. Им кажется, что хлопот при монтаже будет слишком много. На самом деле это не совсем так. Существует несколько разновидностей системы, некоторые из них могут быть уложены прямо на доски. Так можно ли обустроить теплый пол под линолеум на деревянный пол? Будем разбираться.

Почему выбирают теплый пол?

Традиционные отопительные системы требуют наличия радиаторов, которые отдают тепло и тем самым нагревают воздух в помещении. Однако такой способ теплообмена очень нерационален. Батареи чаще всего закрепляются на некоторой высоте под окнами или на стенах. В результате они прогревают воздух, находящийся на расстоянии от пола.

Теплый воздух по законам физики начинает подниматься вверх, где достаточно быстро остывает. Таким образом, получается, что больше всего прогревается верхняя часть помещения, а пол остается холодным. В результате для получения комфортной температуры приходится тратить большое количество энергии и, по сути, часть ее уходит впустую.

Система «теплый пол» работает иначе. Прогревается напольная поверхность, которая, в свою очередь, отдает тепло воздуху. Разогреваются самые нижние воздушные слои, и распределение температур получается совершенно другим.

Наиболее теплый воздух находится у пола, а прохладный – сверху. Разница составляет около 2С. Именно такое распределение температур, по мнению медиков, считается самым комфортным для человека.

Определяемся с системой обогрева

Очень важно правильно выбрать тип системы, иначе она просто не сможет нормально функционировать. Существует несколько разновидностей теплого пола. Все их можно поделить на две большие группы: водяные полы и электрические.

Первые представляют собой конструкцию из труб, по которым циркулирует теплоноситель. Такие полы отличаются надежностью, хорошей теплоотдачей и более дешевы, по сравнению с электрическими. Но есть и недостатки.

Прежде всего, подключение теплых водяных полов в квартирах с централизованным отоплением возможно только при наличии специального разрешения, поскольку их использование приводит к снижению давления в отопительной системе всего дома.

Кроме того, пройдя через контуры теплого пола, вода остывает, и последующие помещения получают недостаточно разогретый теплоноситель. Еще один важный момент: укладка водяного теплого пола осуществляется в цементную стяжку, высотой около 5 см.

Однако есть разновидность, которая может быть уложена «по-сухому», с использованием специальных теплообменных пластин. Именно этот вариант лучше всего использовать для укладки теплого пола на деревянный под линолеум.

Можно, конечно, положить на черновой пол стяжку, но в этом случае нагрузка на основание увеличится в разы. Далеко не каждый деревянный пол выдержит ее. Кроме этого потребуется проведение качественной гидроизоляции. В результате всех мероприятий пол поднимется минимум на 8 см.

Электрические системы почти все монтируются «по-мокрому» в стяжку. Правда, ее требуемая высота и, соответственно, вес меньше. Однако, все сложности, связанные с укладкой стяжки на деревянный пол, остаются.

Поэтому специалисты рекомендуют выбирать для монтажа пленочный инфракрасный пол. Он представляет собой гибкие карбоновые нагреватели, ламинированные специальной защитной пленкой. В результате получается тонкая пластина, разделенная на нагревательные секции.

Пленочный пол отдает тепло равномерно, служит очень долго и не требует специального обслуживания.

Какой выбрать линолеум

Вопрос выбора напольного покрытия тоже очень важен. Прежде всего, линолеум относится к категории синтетических материалов. Это опасно тем, что при нагреве он может выделять в воздух токсичные вещества. Следует определиться с составом и безопасностью понравившегося покрытия.

• Мармолеум. Натуральный материал высокого качества, отличающийся огнеупорными и антистатическими свойствами.
• Алкидный или глифталевый линолеум. Синтетическое покрытие на тканевой основе. Неустойчив к воздействию высоких температур, может деформироваться.
• Виниловый линолеум. Изготавливается на основе ПВХ, имеет привлекательный внешний вид, при нагреве неприятно пахнет.
• Нитроцеллюлозный или коллоксиклиновый. Отличается высокой влагостойкостью, однако хорошо горит.
• Релин. Для его изготовления используется битум, синтетический каучук и резина. Плохо переносит нагрев, в жилых помещениях его используют очень редко.

Специалисты рекомендуют укладывать на водяной теплый пол мармолеум и виниловый линолеум, а на пленочный – мармолеум, виниловый и коммерческие модификации алкидного покрытия.

Еще один важный момент – степень теплопроводности линолеума. Если она низкая, то накрывать таким материалом теплый пол нет смысла, ведь покрытие будет отдавать очень мало тепла. Степень теплопроводности линолеума напрямую зависит от того, из какого материала изготовлена его основа.

Она может быть искусственной: с использованием вспененного ПВХ, полиэфира, стекловолокна или натуральной: войлочной, тканевой или джутовой. Для укладки на теплый пол однозначно не стоит выбирать линолеум на джутовой или войлочной основе, а также на вспененном ПВХ.

Вне зависимости от того, какой тип линолеума будет выбран, существуют некоторые ограничения по его использованию. Покрытие может быть уложено только на систему, мощность которой не будет превышать 180 Вт/м2.

В этом случае температура пола не сможет подняться выше 28-30С, что гарантирует отсутствие деформации покрытия и выделения токсичных веществ. Кроме того, основание под укладку линолеума должно быть выровнено, иначе все его изъяны будут четко проступать через тонкий материал.

Подготовка деревянного основания

Как показывает практика, можно укладывать теплый пол любого типа не только на новое, но и на старое деревянное основание. Понятно, что оно должно быть тщательнейшим образом подготовлено.

Прежде всего, нужно избавиться от всех щелей и зазоров. Иначе система не сможет эффективно работать. Новое основание, не покрытие краской или не пропитанное олифой, следует обязательно обработать антисептическим раствором и дождаться полного высыхания.

Следующий этап – выравнивание основы. Система водяного теплого пола допускает наличие небольших перепадов по высоте, поскольку трубы будут укладываться на подставки с выемками. В этом случае тщательное выравнивание не требуется. Тогда как инфракрасные пленочные нагреватели требуют идеально ровного основания.

При обнаружении существенных перепадов высот придется использовать циклевку или же уложить выравнивающее покрытие, например, листы фанеры. В последнем случае нужно проследить, чтобы края полотен были уложены в одной плоскости и были очень плотно подогнаны друг к другу.

Особенности монтажа электрического теплого пола

Перед началом работ нам нужно подготовить все необходимое. Прежде всего, приобретаем пленочный нагреватель. При этом учитываем, что он укладывается на расстоянии порядка 50 см от стен. Еще один нюанс: пленка не монтируется под крупной мебелью и бытовой техникой.

Инфракрасные нагреватели не способны самостоятельно регулировать температуру. Если стоящие поверх них большие предметы не пропускают тепло, оно возвращается назад. Вследствие чего проводник перегревается и выходит из строя. Количество пленки рассчитываем исходя из этих особенностей укладки.

Помимо нагревателей нам понадобятся клипсы-зажимы для крепления контактов. По две штуки на каждую полосу. Готовим также теплоизоляционный материал с высоким отражающим коэффициентом, терморегуляторы, полиэтиленовую пленку, двусторонний скотч и медный провод.

Монтаж теплоизоляции

Начинаем с укладки теплоизолирующего слоя. Это обязательное мероприятие, поскольку без качественной изоляции тепло от нагревателей будет уходить не только вверх, но и вниз, следовательно, будет расходоваться впустую.

Для проведения работ берем рулонный изолятор и раскатываем его на подготовленном деревянном основании отражающей поверхностью вверх. Каждую полосу закрепляем к основе. Сделать это можно с помощью степлера или двустороннего скотча. Стыкуем полосы плотно, без зазоров.

Места соединений еще раз проклеиваем скотчем.

Укладка пленочного пола

Пленку раскатываем поверх изолятора, отступая от стен 0,5 м. При этом медная полоска должна быть снизу. При необходимости разрезаем материал на полосы, но делаем это только между обозначенными на пленке секциями, чтобы не повредить карбоновые нагреватели.

Если в ходе работ случайно повреждается изоляционная пленка, заклеиваем ее битумной мастикой. Ею же изолируем и медные электроды. Для стыковки полос используем зажимы. Параллельное соединение выполняем в такой последовательности:

• На поверхность электрода внутрь пленки помещаем первый контакт зажима. Сверху размещаем второй контакт.
• Плоскогубцами продавливаем электрод с зажимом, обеспечивая тем самым прочное и надежное соединение.

После того, как все полосы инфракрасной пленки уложены, берем скотч и аккуратно скрепляем их в общее полотно. На оставшиеся оголенными концы электрических проводов надеваем зажимы, сжимаем пассатижами и изолируем участок контакта термопленки и зажима вместе с зачищенным фрагментом провода.

Проходящие по краю нагревательной пленки контакты из серебра полностью изолируем. Приклеиваем инфракрасное полотно по периметру скотчем, чтобы предотвратить скольжение.

Установка терморегулятора

В каждую комнату ставим один терморегулятор, так система будет работать максимально эффективно. Для этого берем мастику и приклеиваем ею термодатчик к любой из полос инфракрасной пленки. При этом следим, чтобы прибор был закреплен непосредственно на карбоновом термоэлементе.

К ближайшей стене выводим провод от датчика. Чтобы не получилось неровностей, вырезаем в теплоизоляторе канавку под кабель. Терморегулятор закрепляем на стену, строго следуя при этом инструкции производителя, и подключаем электрические провода.

Для эффективной электрозащиты системы мощностью свыше 2 КВт подключаем только через отдельный автомат. Выставляем значение терморегулятора на 30С и включаем инфракрасный пол в сеть. После того, как пленочные нагреватели активировались, проверяем их работоспособность, ощупывая каждую полосу.

При обнаружении недочетов, сразу же их исправляем. Последний этап – укладка полиэтиленовой пленки, которой закрывается система теплого пола. Она раскатывается поверх пленочных нагревателей и закрепляется саморезами к деревянному основанию. Делать это нужно очень аккуратно, чтобы не повредить электроды.

Тонкости обустройства теплого пола водяного типа

Для монтажа такой системы нужно поверх деревянного основания уложить новый пол со специальными пазами, в которые впоследствии будут установлены трубы. Есть еще один вариант, предполагающий монтаж труб в специальные пенополистирольные маты, накрытые теплообменниками.

Мы более подробно рассмотрим первый случай.

Предварительные работы

Поверх деревянного основания монтируем лаги, на которые впоследствии будет укладываться пол. Их следует располагать на расстоянии порядка 60 см друг от друга. При этом обязательно следим за тем, чтобы высота лаг была одинаковой. Иначе основание под линолеум будет перекошено.

Между лагами укладываем слой гидро и парозащиты под утеплитель. Специалисты рекомендуют для этих целей использовать только специальные материалы. Применение обычной пленки неизбежно приведет к появлению конденсата, который будет накапливаться в утеплителе и разрушать его.

Поверх гидроизоляции укладываем слой утеплителя. Это может быть минеральная вата плотностью 40 кг/м3 или другой материал с похожими свойствами. Утеплитель кладем ровно, расправляя его между лагами. После того, как все будет уложено, накрываем его паро и гидроизолирующей пленкой.

Настилаем половую доску так, чтобы между планками образовывался паз для монтажа трубы. Его величина должна соответствовать диаметру детали. К примеру, для трубы диаметром 16 мм будет достаточно паза 20х20мм. На торцах основания нужно выполнить круглые пазы, так называемые петли.

Они предназначены для поворота тепловой магистрали.

Монтаж трубы

Поверх каждого продольного паза укладываем полоску фольги. Прямо на нее помещаем трубу и оборачиваем элемент фольгой. Ее края закрепляем степлером к доске. После чего крепим трубу к полу небольшими металлическими пластинками поперек паза. Это необходимо, чтобы деталь не выскользнула со своего места.

Таким образом укладывается вся труба. Важно, чтобы в пределах одного контура не было стыков. Нужно подготовить такое количество трубы, чтобы ее хватило на весь контур.

При этом нельзя забывать, что существует максимальное ограничение длины такого контура. При ее превышении гидравлическое сопротивление внутри трубы может привести к нежелательному эффекту статического равновесия.

В этом случае давления системы не хватит для обеспечения движения теплоносителя и контур «запрется». Для 16 мм трубы не желательно превышать длину в 70-80 м, а для 20 мм – 110 м. В случае, если расчетная длина больше максимального ограничения, придется разбить систему на два или более контуров.

Подключение к системе отопления

На последнем этапе подключаем теплый пол к отопительной системе. Эту операцию можно выполнить разными способами: с использованием коллекторной системы, при помощи смесительного узла или с ручным регулированием. Наиболее подходящий вариант выбирает владелец системы.

После того, как подключение выполнено, проводится опрессовка трубопровода. Это обязательная процедура, гарантирующая от неприятных сюрпризов в виде протечек и вспученного напольного покрытия. Водяной теплый пол накрываем листами фанеры, подготовив таким образом основание под монтаж финишного покрытия.

Укладка линолеума

После того, как система теплого пола любого типа уложена и проверена ее работоспособность, можно приступать к настиланию линолеума. Выполняем укладку в такой последовательности:

• Выдерживаем материал в отапливаемом помещении не меньше двух суток.
• При необходимости нарезаем линолеум на полосы и расстилаем его, но не закрепляем.
• Включаем теплый пол и даем материалу отлежаться в таком состоянии еще двое суток.
• Закрепляем покрытие любым подходящим способом.

При выборе способа крепления линолеума к полу нужно учесть, что клеящая мастика способствует более равномерному распределению тепла.

Поэтому при прочих равных условиях лучше выбрать именно этот способ укладки.

Как показывает практика, монтаж теплого пола под линолеум на деревянный пол вполне возможен. При этом можно выбирать между электрической и водяной системой обогрева. Надо признать, что инфракрасный пленочный пол намного проще в монтаже, однако водяные системы более практичны и долговечны.

Владелец, исходя из существующих условий, сам определит, какой обогрев ему предпочесть. Смонтировать обе системы вполне можно самостоятельно, но если есть сомнения в своих силах, стоит пригласить профессионалов. Они качественно и быстро установят теплый пол и уложат напольное покрытие.

Теплый пол под линолеум на деревянный пол: пошаговый монтажный инструктаж

Классические системы отопления постепенно вытесняются более экономичными видами. Все чаще загородную собственность оборудуют схемами в формате теплого пола. Большое количество владельцев домов с деревянными перекрытиями желают обзавестись альтернативным обогревом, что с внедрением новых разработок стало возможным.

Мы расскажем о том, как положить теплый пол под линолеум на деревянный пол. В представленной нами статье детально разобраны варианты устройства систем напольного обогрева и технологии их реализации. Даны рекомендации по укладке линолеума поверх греющего контура.

Почему следует выбрать именно теплый пол?

Классический вариант использования отопительных систем подразумевает наличие радиаторов, которые распространяют свое тепло при нагревании, а затем поддерживают теплоту в помещении. Как правило, батареи крепятся на определенной высоте в области размещения окон или несущих стен. Воздух в помещении постепенно прогревается.

Следуя физическим законам, теплые воздушные массы стремительно поднимаются вверх. В результате верхняя часть комнаты становится теплой, а пол – холодным. Таким образом, большое количество энергии тратится неэффективно.

При задействовании технологии теплого пола прогретые воздушные массы аккумулируются внизу, а слегка охлажденные – в верхней части, под потолком. Данный вариант распределения температур с разницей до 2-4ºС является наиболее оптимальным и комфортным для человека.

Наиболее эффективная система обогрева

Нередко владельцы домов размышляют о том, какую выбрать систему обогрева. Грамотный подход в данном деле обеспечивает нормальное функционирование проекта. На сегодняшний день существует две группы.

Вариант #1 – водяная схема отопления

По надежной конструкции из труб циркулирует теплоноситель. Такая форма организации полов отличается долговечностью и продуктивной отдачей тепла.

Стоимость водяной системы ниже, чем электрического, однако существуют и недостатки. Например, путь по контурам теплового пола снижает температуру теплоносителя, поэтому существует ограничение по длине линий.

Но водяные полы вполне подходят для отопления индивидуального жилья, особенно для первого этажа. Их подключают к котлу, что создает действительно экономичную схему.

Главной особенностью такой системы является то, что ее монтаж осуществляется «по-мокрому», в качественной бетонной стяжке. Для этого квалифицированные монтажники выдерживают заданную высоту и правила формирования цементно-песчаного слоя на деревянном полу.

Допускается положить стяжку на черновой пол, что приведет к увеличению нагрузки в несколько раз. К тому же здесь потребуется создать качественную гидроизоляцию, которая исключит попадание любого количества влаги. Таким образом, высота пола возрастает от 8 до 12 см.

Вариант #2 – электрический отопительный контур

Особенно продуктивным и выгодным вариантом являются пленочные изделия инфракрасного типа. Нагревательные элементы представляют собой гибкие нагреватели на карбоновой основе, которые имеют ламинированную оболочку. На практике получается цельная пластина, симметрично поделенная на нагревательные секции.

Преимуществом пленочного типа пола является то, что он отдает тепло в помещение равномерно. Конструкция служит долгое время и не нуждается в систематическом и дорогостоящем сервисе.

Типы качественного линолеума

Рациональный выбор покрытия для пола является фундаментальной основой для успешной реализации проекта пола с подогревом.

Подбирать отделочный материал следует, исходя степени токсичности сырьевого материала.

Особенно следует акцентировать внимание на составе и безопасности специального покрытия:

• Виниловый. Изделие формируется на основании ПВХ, что придает ему красивое оформление. Но при сильном нагреве материал становится источником неприятного и резкого запаха.
• Релин. Основу производства такого линолеума составляет битум, каучук синтетического вида и качественная резина. Лицевой слой проблематично переживает нагрев, что не позволяет использовать его в жилых комнатах и помещениях.
• Нитроцеллюлозный (коллоксилиновый). Материал имеет высокий уровень влагостойкости, но хорошо поддается горению.
• Глифталевый (алкидный). Напольное покрытие на тканевой основе не выдерживает высоких температурных режимов, что приводит к значительным деформациям.
• Мармолеум. экологически чистый материал имеет высокое качество изготовления, что придает ему огнеупорные и антистатические характеристики.

Профессиональные строители сходятся во мнении, что для формирования водяного теплого пола подходит линолеум мармолевого или винилового типа. Более экономичным вариантом являются алкидные модификации со специальным пленочным покрытием.

Немаловажным фактором является возможность линолеума проводить тепло. Если данный показатель низкий, то нет никакого смысла использовать его. Остерегайтесь приобретения напольного покрытия из джута, различного войлока и вспененного ПВХ.

Между пленочным обогревателем и относительно тонким линолеумом необходимо расположить прочное основание, например, фанеру. Проигнорировав данную рекомендацию, вы добьетесь того, что все изъяны будут видны невооруженным глазом.

Подготовка основания из дерева

Строители утверждают, что теплый водяной пол допускается укладывать и на старую конструкцию. Однако для этого потребуется тщательная предварительная подготовка поверхности. В первую очередь, необходимо устранить щели и зазоры разных размеров. В противном случае система не даст ожидаемой эффективности в работе.

• Шлифуем старое покрытие.
• Маскируем щели и зазоры.
• Укладываем листы фанеры.
• Подогнав фрагменты, фиксируем их на саморезы.

Заново сформированное основание следует обязательно обработать раствором антисептического типа и дать ему высохнуть.

Опытные мастера для устройства тонкого, но прочного основания задействуют функциональную циклевку или ровное покрытие (фанера, лист ДСП и пр.) При втором варианте следует внимательно следить, чтобы края полотна были плотно подогнаны между собой.

Грамотный монтаж электрических устройств для СТП

Тщательная подготовка всех необходимых материалов для строительства является важным моментом. При сборке напольной обогревательной конструкции необходимо приобрести качественный пленочный элемент. Укладка изделия осуществляется на расстоянии в 50 см от стен.

Если крупные объекты поверху не пропускают тепло, то оно постепенно возвращается назад к источнику. В результате проводник может перегореть или частично деформироваться. Определение точного количества пленки осуществляется, исходя из технологий и особенностей укладки.

Для беспрерывной работы нагревателей необходимы клипсы-зажимы, которые осуществляют крепления контактов (2 единицы на отдельную полосу). Но для начала нужно уложить теплоизоляционный материал с большим коэффициентом отражения, а также установить терморегуляторы, подготовить медные провода.

Укладка тепловой изоляции

Укладка теплоизоляционного слоя не занимает много времени, но это очень важный этап. Мероприятие является обязательным, так как тепло без защитного барьера будет уходить вверх и вниз. В результате большое количество энергии расходуется нерационально.

Каждая полоса крепится к основанию при помощи степлера и двухстороннего скотча. Полосы при этом стыкуются без каких-либо зазоров. Места соединений тщательно проклеиваются скотчем.

Правила формирования пленочного пола

Процесс раскатки инфракрасной пленки осуществляется над изолятором при расстоянии в 50 см от стены. При этом размещение медной полосы должно быть четко внизу. В случае необходимости осуществите разрез материала на одинаковые полосы, исходя из маркировки пленочных секций.

Нагреватели на карбоновой основе не должны быть повреждены. Если вы обнаружили царапины или разрывы на изделии, то такие места следует обработать мастикой на битумной основе. Данный вариант также отлично подходит для изоляции медных электродов. Стыки материалов надежно крепятся специальными зажимами.

Схема параллельного соединения имеет следующую последовательность:

• размещение первого контакта на поверхности электрода осуществляется внутри специальной пленки. Сверху аккуратно прикладывается второй контакт;
• прочное и надежное соединение достигается за счет плотного придавливания электрода с зажимом при помощи плоскогубцев.

После детализированной укладки всех полос пленки инфракрасного типа осуществляется формирование общего полотна путем склеивания скотчем.

Качественная проклейка полотна по периметру предотвращает скольжение.

Как правильно установить терморегулятор?

Монтаж терморегулятора в каждую комнату позволяет максимально эффективно эксплуатировать систему обогрева пола. Отдельные термодатчики приклеивают к полосам ИК пленки при помощи мастики. При этом каждый прибор должен быть надежно закреплен на карбоновом термическом элементе.

Вывод проводов датчика осуществляется к ближайшей стене. Чтобы избежать неровностей, в теплоизоляторе вырезают канавку под кабель.

С целью увеличения эффективности электрической защиты все устройства, мощность которых больше 2 кВт, подключают к отдельному защитному автомату. Выставив температуру пола на 30°С, дожидаются разогрева пленки.

Таким образом можно изучить состояние и функционирование системы. В случае обнаружения серьезных недочетов их устраняют.

Последний этап включает монтаж изоляции – пленки полиэтиленового типа, которая надежно закрывает систему теплого пола. Изделие аккуратно раскатывают сверху нагревательных элементов и фиксируют небольшими саморезами к основанию из дерева. Выполнять данную процедуру следует аккуратно, чтобы не зацепить электроды.

Секреты теплого пола водяного типа

Реализация монтажных работ такого формата системы заключается в формировании специального деревянного основания с пазами. Именно здесь будут размещаться трубы. Альтернативным вариантом является установка их в полистирольные маты, которые плотно накрываются теплообменниками.

Комплекс подготовительных работ

Как правило, на деревянное основание укладывают лаги, на которых в дальнейшем формируется полноценный пол. Деревянные элементы располагают на одинаковом расстоянии в 60 см и с равной высотой.

Если проигнорировать данные рекомендации, то финишная поверхность из линолеума будет перекошенной. Между балками под утеплителем равномерно ложится слой защиты от пара, конденсата и воды.

Использование качественных и оригинальных материалов является залогом успешной реализации поставленных задач. Поэтому, если вы задействуете обычную пленку, то пар будет аккумулироваться в самом утеплителе и постепенно разрушать его.

Сверху на гидроизоляции размещается широкий слой утеплителя в виде минеральной ваты с плотностью в 40 кг/м3 или другой тип изделия. В конце конструкция накрывается специальной пленкой с качественными изоляционными характеристиками.

Однако не забывайте оставлять небольшой запас. Так, например, для трубы в 16 мм отлично подойдет паз размером 20*20 мм. Торцевая часть основания должна иметь узкую щель с округлыми краями в виде петель, чтобы обеспечить поворот для теплового канала.

Особенности процесса по сборке труб

Существует одно важное правило на этапе монтажа труб теплого пола. Сверху каждого паза продольного типа следует укладывать плоскую фольгу. Все элементы должны быть плотно обернуты металлической «бумагой» и по краям надежно закреплены степлером к доске.

После таких действий труба теплого пола крепится к полу специальными пластинками на металлической основе. Это предупреждает выскальзывание детали из канавки.

В целях экономии заранее рассчитывают точное количество необходимого материала. При этом придерживаются установленного ограничения, при котором контур не должен выходить за определенную площадь. На практике это приводит к нехватке давления для нормального движения теплоносителя и «запиранию» контура.

Поэтому для трубы в 16 мм рекомендуется максимальная длина труб в 70-80 м, а для 20 мм – 110 м. Если расчетной длины будет недостаточно, то рационально произвести разбивку на несколько контуров.

Коммуникация с системой отопления

Одним и последних этапов формирования системы теплого пола на водной основе является подключение к отопительному узлу. Данную операцию можно реализовать несколькими способами.

После соединения элементов осуществляется процесс опрессовки трубопровода. Процедура носит обязательный характер, так как она минимизирует риски по возникновению протечек и вспучивания покрытия. Подготовка основания под монтаж линолеума или ламината заключается в укладке фанерных листов.

Как следует укладывать линолеум?

Процесс укладки полимерного материала осуществляется в несколько последовательных этапов, а именно:

• перед укладкой изделие держат около 24-х часов в помещении;
• если возникает необходимость, то линолеум разрезют на полосы и расстилают по поверхности без закрепления;
• включив пол с подогревом, дают универсальному напольному покрытию отлежаться еще 48 часов;
• закрепляют материал наиболее практичным и подходящим способом.

При выборе вариантов крепления линолеума следует отдавать предпочтение клеящей мастике. Смола должна быть качественной и оригинальной (от надежного производителя), чтобы тепло распределялось равномерно по поверхности.

Следует помнить, что пленочный пол инфракрасного типа выделяется простотой монтажа, а грамотная водяная структура – экономичностью, надежностью и долговечностью.

С правилами и руководством по устройству теплого пола под ламинат по деревянному основанию ознакомит следующая статья, в которой по шагам разобраны все этапы полного цикла работ.

Выводы и полезное видео по теме

Чтобы избежать ошибок при обустройстве теплого пола, предлагаем просмотреть информативные и полезные видеоролики.

Особенности укладки теплого пола на деревянный настил:

Профессиональные рекомендации по монтажу СТП под линолеум:

Проанализировав вышеупомянутую информацию, вы сможете рационально определить, какой обогрев вам подходит. Осуществить монтаж можно и самому, но если вы не уверены в своих возможностях, просто пригласите профессионалов. Квалифицированные специалисты качественно выполнять проекты различного уровня сложности, при этом вы сэкономите личное время.

А у вас есть опыт устройства теплого пола в доме с деревянными перекрытиями? Может, в вашем арсенале есть технологические тонкости, которые пригодятся посетителям сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы по спорным моментам, размещайте фото по теме статьи.

Делаем монтаж теплого пола под линолеум на деревянный пол

При строительстве собственного дома нужно тщательно продумать вопрос отопления. Многие не интересуются новинками, которые ежегодно появляются на рынке строительных материалов. Но современные технологии позволяют сделать жизнь гораздо комфортнее. Одной из таких систем является теплый пол. Он подогревает напольное покрытие и в помещении можно ходить босиком в любое время года.

Незаменимы теплые полы там, где живут маленькие дети. Их достаточно сложно обуть в комнатные тапочки, да и гуляют они в основном на полу. Рассмотрим, как выбрать инженерную систему для собственного дома, пол в котором деревянный, и как его установить, не привлекая высококвалифицированных специалистов.

Факторы, влияющие на выбор инженерной системы теплый пол

Не нужно приобретать первую же попавшуюся на глаза систему. Нужно тщательно изучить рынок. Современный производитель предлагает потребителю два варианта теплых полов. В первых в качестве теплоносителя выступает жидкость, протекающая по трубам. Чаще всего в качестве этой жидкости выступает вода. Поэтому полы, соответственно называются водяными.

Вторая система работает от электрической сети. Соответственно, и называется она электрической. Существует три вида электрических теплых полов. Они имеют разную ценовую политику и отличаются своей структурой.

Для того чтобы правильно подобрать инженерную систему, которая, к слову, может быть основным источником тепла в помещении, нужно знать какое декоративное покрытие поверх нее будет устилаться. В нашем случае в качестве декоративного покрытия выступает линолеум.

Сегодня на рынке есть много разновидностей этого декоративного покрытия, некоторые из которых оснащены теплоизоляционной подложкой. Такой вариант на теплый пол укладывать не стоит. Теплоизоляционная подложка имеет невысокий коэффициент теплопроводности. Поэтому система будет работать малоэффективно.

Лучше всего остановить свой выбор на натуральном тонком линолеуме. Почему так важно чтобы декоративное покрытие было натуральным? Во время подогрева из линолеума могут выделяться вещества. Соответственно, из синтетического материала выделяемые вещества могут представлять опасность для здоровья человека.

Монтаж водяной инженерной системы в данном случае вполне допустим. Однако это достаточно трудоемкий процесс, требующих немало капиталовложений. Если вдруг труба лопнет, то вода, вытекающая из системы, испортит декоративное покрытие и не только его. Если же выйдет из строя электрическая система, то напольное покрытие не пострадает. Выполнив демонтаж теплого пола, напольное покрытие можно будет устелить вторично. Итак, лучше использовать электрический теплый пол под линолеум.

Самым дешевым вариантом является кабельный пол. Но после установки системы пол поднимется на 8-10 см. К тому же система укладывается в стяжку. Соответственно, демонтаж в случае необходимости будет выполнить достаточно проблематично.

Второй вариант, который имеет среднюю ценовую политику — нагревательные маты. Они могут использоваться под линолеум. Однако нужно учесть, что система имеет достаточно большую мощность. Поэтому ее укладывают в слой стяжки.

Последний вариант — пленочный пол, который еще называется инфракрасный. Он будет оптимальным вариантом. Его не нужно прятать в слое стяжки. Соответственно, устанавливая теплый пол под линолеум, не придется возиться с мокрыми работами. К тому же демонтаж можно будет выполнить в течение нескольких часов, ничего при этом не разрушая.

Если теплый пол под линолеум выбран, то нужно приступать к монтажным работам.

Установка системы на деревянный пол

Независимо от характера основания теплый пол укладывают только на ровную поверхность. Поскольку в качестве чернового основания будут выступать деревянные полы нужно позаботиться о том, чтобы они находились в надлежащем состоянии. Все доски, которые прогнили должны быть заменены на новые. Недопустима укладка инженерной системы поверх пораженных грибком досок. Крупные дефекты нужно зашпаклевать, а саму поверхность пола обработать шлифмашинкой.

Инфракрасный пол представляет собой некую систему, состоящую из пленки и терморегулятора. Последний выступает интеллектуальной составляющей системы. Он позволит контролировать температуру. Поэтому в первую очередь нужно определить, где расположить терморегулятор. Поскольку он имеет небольшие размеры, его можно спрятать за мебелью. Но нужно помнить, что к нему должен быть свободный доступ.

Укладывают пленочный пол на предварительно очищенную от грязи и пыли поверхность. Поскольку нагревать черновой пол нет смысла, нужно под систему уложить отражающий материал. Он выпускается в виде рулона определенной ширины. Чтобы устелить всю поверхность пола придется разрезать материал на полосы, которые укладываются встык. Эти полосы не должны смещаться во время дальнейших работ. Поэтому места стыков нужно проклеить скотчем или клейкой лентой.

Затем, нужно подготовить термопленку. Она выпускается рулоном, поэтому ее придется разрезать на полосы. Места, в которых можно производить надрезы, обозначены линиями. Уложить теплый пол под линолеум в прямоугольном или квадратном помещении не составит труда.

Но иногда приходится работать в помещениях, геометрия которых не так проста. В этом случае термопленку придется разрезать, согласно обозначенных на ней линий. В противном случае можно вывести из строя всю систему. Укладывать термопленку нужно таким образом, чтобы было минимальное количество разрезов.

Предварительно разрезанную термопленку раскладывают поверх отражающего материала. Нужно следить, чтобы медная полоса была направлена к отражающему материалу. При этом недопустимо попадания воздуха под термопленку. Чтобы напольное покрытие прогревалось равномерно, тепмопленка должна быть уложена практически встык.

После этого на медную полоску, которая проводит ток, установить контактный зажим. Сделать это можно при помощи плоскогубцев, которые есть в каждом доме. Те места, в которых производились надрезы, и оголилась медная шина нужно обработать мастикой на основе битума. Она будет выступать в качестве изоляции. Нужно еще изолировать контакты, которые соединяют шину и нагревательные полоски.

Нежелательно чтобы пленка смещалась во время последующих работ. Поэтому ее целесообразно зафиксировать при помощи скотча или клейкой ленты.

Следующий шаг — установка терморегулятора. К нему должны подходить провода. Поэтому целесообразно в стене сделать штробу, в которую можно будет спрятать эти провода. Нужно изолировать все места соединений проводов с термопленкой. Затем, провода, согласно инструкции, подключаются к терморегулятору. Также к терморегулятору должен быть подключен термодатчик, который устанавливают под инфракрасный пол.

Осталось подключить систему к сети и проверить ее работоспособность. Проверять нужно каждый участок теплого пола. Если система функционирует нормально, то впору приступать к укладке напольного покрытия.

На теплый пол нужно уложить полиэтиленовую пленку, поверх которой укладывается ДВП и декоративное покрытие. Полосы пленки проклеиваются клейкой лентой. Теплый пол под линолеум установлен.

Современные технологии позволяют сделать жизнь максимально комфортной. Появление инфракрасных теплых полов открыло множество возможностей. Они укладываются на любой пол, и деревянный не является исключением. К тому же поверх таких систем можно стелить любые декоративные покрытия.

Желательно чтобы они были натуральные, поскольку синтетические при нагревании могут выделять вещества, опасные для здоровья человека. Теплый пол под линолеум несложно постелить самостоятельно. Однако его подключение является достаточно трудоемким процессом, требующим определенных навыков.

Поэтому целесообразно на этом этапе заручиться помощью профессионального электрика. Теплый пол под линолеум может выступать как в качестве дополнительно источника тепла, так и в качестве основного.

Теплый пол на деревянный пол под линолеум: некоторые нюансы монтажа

Создать в жилом помещении комфортный микроклимат поможет теплый пол под линолеум на деревянный пол. Установку такой конструкции можно провести самостоятельно. Линолеум представляет собой один из самых востребованных вариантов отделки для пола, который можно применять на основании из бетона или древесины. Чтобы самостоятельно сделать несложную работу нужно разобраться в конструкции пола с обогревом, и прочитать о характеристиках линолеума.

Конструкция обогревающего пола способствует созданию в доме теплой и располагающей к отдыху атмосферы

Теплый пол на деревянный пол под линолеум: варианты линолеума

Пол с обогревом – это прекрасный способ равномерного распределения тепла в комнате. Воздух перемещается вверх к потолку, а затем остывает.

Устройство обогревающей системы

Перед тем, как приобрести линолеум для теплого пола, стоит продумать установку конструкции. Покрытие для пола с подогревом может быть водяным или электрическим. Вариант с водяным оборудованием включает трубы с подогретой водой. В электрической конструкции тепло получается при трансформации электроэнергии в тепловую. Такой пол подсоединяется к сети в доме.

Водяная система используется в основном в частных жилых постройках, а инфракрасный – в квартирах. Такое происходит, так как для водяного нагрева требуется подключение к стационарной схеме отопления. У обогревающей конструкции под линолеум есть следующие преимущества:

• не сушит воздух и позволяет сохранить нормальный уровень влажности, что полезно для маленьких детей;
• не занимает много места и экономит полезную площадь;
• разнообразие вариантов.

Способ теплоизоляции конструкции

В сочетании с теплым полом могут применяться следующие разновидности линолеума:

• натуральный материал, который является безвредным и обладает антистатичными свойствами и долговечностью;
• ПВХ или виниловый считается недорогим и самым популярным, но при прогревании может распространять запахи;
• алкидный производится из ткани и отличается теплоизолирующими характеристиками;
• коллоксилиновый является тонким материалом с отличной влагостойкостью.

Использование обычных разновидностей линолеума

Превосходным вариантом станет многослойный поливинилхлоридный линолеум, который бывает разнообразных оттенков и рисунков.

При выборе линолеума, обратите внимание на маркировку, где прописана максимальная температура прогрева. Для соблюдения температуры нагрева необходимо поставить терморегулятор, который будет поддерживать необходимый режим.

На схеме изображена структура теплых полов

Полезная информация! Существует мнение, что линолеум выделяет вредные вещества при подогреве. Это может быть, если не соблюдается технология и применяется не та марка материала.

Разновидности теплого пола под линолеум

При подборе теплого пола под линолеум на деревянный пол, лучше предварительно определиться с конструкцией. Электрическая система может иметь кабельную структуру. При этом кабель укладывается в слой цементно-песчаной стяжки, которая отличается хорошей теплопроводностью. При этом образованное тепло передается в помещение. Кабельную конструкцию можно устанавливать в постройках из дерева. На монтаж уходит небольшое количество времени. Укладка кабельного пола с обогревом выполняется с применением стяжки или сухим способом.

Установка кабельных проводов

Инфракрасный пол состоит из тонкой пленки, которая подсоединяется к электросети. При этом производится излучение тепловой энергии. При установке инфракрасного теплого пола под линолеум не применяются клеящие составы. Пленочная система считается прекрасным решением для основания из древесины.

Конструкция инфракрасных обогревательных элементов

Водяная конструкция с подогревом создается из трубок, по которым перемещается горячая вода. Подобная конструкция выполняется при подключении к насосному оборудованию и котлу. Для ее установки необходим сложный монтаж.

Структура разных видов пола

Укладка электрического теплого пола под линолеум

Деревянные полы есть как в загородных домах и частных жилых зданиях, так и в квартирах старого образца. При монтаже электрической системы, соблюдайте правила безопасности:

• необходимо четко следовать представленной инструкции;
• кабель не должен соприкасаться с воспламеняемыми материалами;
• нельзя прокладывать нагревательные детали в местах установки электроприборов и мебельных гарнитуров;
• при укладке кабеля нельзя нарушать изоляцию;
• древесина характеризуется низкой теплопроводностью, поэтому нужно выбирать изделия с нагревательными элементами с более высокой температурой, чем для бетонных конструкций.

Укладка электрической напольной конструкции

• Теплый пол на деревянном основании с использованием кабеля монтируется на основание после устранения всех дефектов.
• Затем выполняется монтаж гидроизоляционного материала в рулонах, и все стыки проклеиваются скотчем.
• Продумайте теплоизоляцию. Можно использовать фольгированное покрытие, которое размещается сверху.
• Поверх теплоизолирующего листа прокладывается кабель и крепится специальными держателями. Между элементами кабеля устанавливаются температурные датчики, которые подсоединяются к терморегулятору.
• Сверху распределяется цементно-песчаная стяжка, а следом листы ДВП.
• В завершение на основание укладывается линолеум.

Теплый пол под деревянным основанием

Монтаж сухим способом предполагает использование лаг, между которым прокладывается теплоизоляционный материал. Нагревательные элементы прокладываются параллельно деревянным брусьям. Затем устанавливаются термодатчики, а сверху стелется ДВП.

Процесс укладки инфракрасного пола

При укладке пленочного теплого пола под линолеум выполняются определенные действия:

• на дощатом основании убираются все дефекты, чтобы получить ровную поверхность. При использовании фанеры, ее можно прикрепить с помощью саморезов;

Монтаж обогревательной конструкции разными способами

• сверху прокладывается фольгированный утеплитель, а стыки обрабатываются скотчем;
• пленка прокладывается на подготовленное основание. Инфракрасную пленку можно разрезать только по указанным линиям. Полосы должны соединяться параллельно;

Монтаж утеплителя и инфракрасной пленки

• места изолируют при помощи битумной ленты;
• система подключается к терморегулятору и к сети;

Подключение к сети

• сверху пленочного покрытия застилается полиэтиленовая пленка;
• в завершение укладываются листы фанеры и линолеум.

Сверху монтируется специальный материал и финишное покрытие

Полезная информация! Облегчит процесс укладки кабеля металлическая сетка, к которой элементы фиксируются с применением специальных скоб.

Монтаж водяного теплого пола на деревянный пол

Чтобы соорудить теплый пол под линолеум на деревянный пол по подобию водяной отопительной системы, нужно заранее изготовить базу. Для этого его очищают и выравнивают.

Затем выполняются следующие действия:

• сверху прокладывается специальный лист с теплоизоляцией. В качестве такого материала подойдет полистирол и пенопласт;
• основание покрывается полиэтиленом, а вдоль стен производится установка демпферных полос;
• армирование при помощи сетки из стали, а затем монтируется планка под трубу;
• выполняется монтаж коллектора, который нужен для правильного распределения воды;
• магистрали монтируются в форме змеевика и фиксируются на арматуре. При этом используются специальные хомуты.

Подключение водяной установки

После прокладки труб нужно проверить их прочность и герметичность всех стыков. Для этого внутрь системы подается вода под определенным давлением. Если тестирование проходит без проблем, то можно приступить к заливке. Покрытие должно быть ровным, а сверху по нему прокладывается линолеум.

Устанавливается защитная решетка, которая защищает обогревающую конструкцию от деформаций

Водяной пол отличается сложным монтажом. Чтобы система правильно работала, необходимо правильно выполнять все этапы.

Статья по теме:

Расчет тепла теплого пола. Без грамотного проекта получить качественную систему отопления практически невозможно. Изучив данную публикацию, Вы без труда рассчитаете необходимую мощность, диаметр и шаг труб. Удачи!

Все элементы крепятся специальным крепежом

Любой из вариантов монтажа теплого пола под линолеум будет не менее функциональным и эффективным. При этом важно соблюдать технологию монтажа всех составляющих системы.

Теплый пол своими руками (видео)
