Пленочный теплый пол становится распространенным методом обогрева квартир благодаря простому монтажу и эффективности. Как и любой вид обогрева, он обладает преимуществами и недостатками.
Установка и подключение ИК-плёнки не требует наличия специализированных навыков и опыта, поэтому процедуру можно провести самостоятельно.
При монтаже требуется следовать инструкции от производителя и общему плану укладки, тогда процесс пройдет правильно и быстро. Важно устанавливать пленку аккуратно, чтобы случайно не повредить нагревательные элементы.
Преимущества пленочного теплого пола
К достоинствам монтажа пленочного пола относится:
небольшие расходы на энергоносители благодаря качественной теплоотдаче, эффективному обогреву помещения и невысокой мощности потребления;
отсутствие необходимости создавать бетонную стяжку для финишного покрытия;
безопасность для здоровья детей, домашних животных и всех жителей дома. Длина тепловой волны составляет до 20 мкм, данное значение не наносит вреда обитателям квартиры;
можно самостоятельно сделать монтаж пленочного теплого пола, не требуется привлекать мастеров или приобретать дорогостоящую технику, достаточно следовать инструкции;
если правильно подключить теплый пол, он способен прослужить до 30-40 лет;
при смене места жительства, возможно снять пленку и повторно эксплуатировать ее в новой квартире или частном доме. Это выгодно отличает ее от прочих разновидностей отопительных систем. Главное условие – использование в качестве напольного покрытия ламинат, паркет, линолеум или ковролин (эти типы покрытия легко демонтируются и не повреждают инфракрасный пол);
пленка обеспечивает отопление помещения за счет инфракрасного излучения. В отличие от других видов обогрева, оно не уменьшает влажность воздуха. Это способствует хорошему самочувствию жителей.
Отдельно отметим, что электрический пленочный теплый пол способен стать не единственной системой отопления. Подобную конструкцию также возможно использовать, установив пленку под отделочные материалы потолка либо стен за счет малой толщины.
Принцип действия теплого полового покрытия
Пленочный теплый пол функционирует на основе принципа инфракрасного излучения. Данная технология на сегодняшний день достаточно распространена, она применяется в качестве нагревательного элемента под ламинат, линолеум, ковролин, паркет и даже керамическую плитку. При определенных условиях допускается подогрев подобным методом деревянного пола. Также пленку можно размещать в деревянных или гипсокартонных навесных потолках.
Обогрев инфракрасными лучами от пола воспринимается людьми как солнечное тепло из-за одинаковой природы источника. Конструкция состоит из нескольких полотен пленки, которая укладывается особым образом на поверхность пола. В дополнение к основному материалу в наборе идут необходимые кабели и стержни. После монтажа пол подключается к электросети, которая используется в быту, и размещается напольное покрытие.
Принцип действия несколько отличается от стандартных конвекционных технологий отопления. По факту инфракрасное излучение не приводит к нагреву воздуха и, следовательно, электроэнергия не тратится на нагрев мебели и прочих предметов, которые расположены вне зоны обогрева.
Технические характеристики нагревательной пленки
Перед приобретением пленочного пола рекомендуется тщательно изучить предлагаемые на рынке модели, чтобы выбрать наиболее оптимальный вариант по качеству и стоимости. Для этого требуется разобраться в отличиях и технических параметрах разных вариантов.
При покупке термической пленки желательно обратить внимание на следующие характеристики:
мощность – всегда указана из расчета на один погонный метр. Как правило, подходящим значением является 44-68 Вт;
температура плавления – указывается 130 градусов, однако в процессе эксплуатации она не должна повышаться выше 55 градусов Цельсия;
процент и/к излучения в общем частотном спектре – рекомендуется значение выше 95%;
толщина материала – наиболее распространенная толщина равна 0.4 мм;
длина и ширина пленочного полотна – в большинстве случаев 8 х 0.5 м. Определяется исходя из площади помещения.
Расчет материалов и подготовка инструмента
Инструментарий, требуемый для проведения монтажа:
односторонний и двусторонний строительный скотч для фиксации основания и пленки;
перфоратор;
болгарка и наличие отрезного диска для разрезания камня;
ножницы;
шпатель с зубчиками;
плоскогубцы;
строительный уровень;
кисточка с широким основанием;
миксер для строительных целей;
емкость для смешивания растворов.
Для выполнения монтажа теплого пола потребуется подготовить материалы:
теплоизоляционная подложка, которая укладывается под теплое пленочное основание;
пленка, изготавливаемая из полиэстера и нагревающих компонентов. В качестве компонентов применяется карбоновая паста с соединением при помощи медных перемычек;
температурный датчик и терморегулятор, которые предоставляют возможность автоматического изменения температуры пленочного теплого пола. Эти элементы также обеспечивают смену температурного режима на основании факторов внешней среды;
битумный изолятор для защиты электросоединений;
клеммы, которые осуществляют соединение контактов проводов электросети и кабелей теплого пола.
Также необходимо приготовить отделочные материалы, используемые в качестве напольного покрытия. Если размер пленочных полос не подходит для установки в помещение, их допускается разрезать.
Однако проводить данную процедуру нужно максимально осторожно, предварительно убедившись, что производитель конкретной модели позволяет это делать.
Следует отметить: чтобы соединить кабельные контакты, важно использовать исключительно клеммы, которые идут в комплекте. Запрещено применять соединение оловом и осуществлять спайку любого сечения к ленточной конструкции теплого пола.
При спаивании шина, проводящая электричество, существенно нагревается, в результате повышается опасность повреждения места контакта провода. Это способно во множестве случаев способна стать причиной поломки всей коммуникации. Установку и подключение следует производить с использованием обжимных соединяющих элементов.
Инструкция по укладке пленочного теплого пола
Краткая пошаговая инструкция состоит из следующих этапов:
Составить план, где обозначить месторасположение предметов мебели и установленной техники. Важно учитывать метраж комнаты и суммарную мощность всех компонентов системы обогрева.
Разметить комнатный метраж согласно схеме.
Подготовить основание для укладки.
Разместить подложку, выполняющую роль термоизоляции, которая позволит значительно сэкономить затраты на электроэнергию, т.к. не будет обогреваться бетон под полом.
Произвести монтаж пленочного теплого пола.
Установить датчик температуры и терморегулятор.
Подключить теплый пол к сети и проверить его работу.
При отсутствии проблем, выявленных на предыдущем этапе, следует разместить полиэтилен, выполняющий роль защитного покрытия и звукоизоляции.
Уложить финишное напольное покрытие.
Перед началом монтажа рекомендуется тщательно и подробно изучить каждый шаг процедуры. Правильно произвести монтажные работы возможно исключительно в том случае, если мастер неукоснительно следовал инструкции.
Подготовка помещения
Перед подготовкой требуется непременно составить план комнаты, где отобразить схему подключения ИК-пленки и отметить местонахождение предметов мебели. Обязательно при составлении плана придерживаться масштаба и помечать размеры всех элементов интерьера и ширину полотен, из которых будет создаваться пленочный теплый пол.
В процессе подготовки старой поверхности пола ее демонтаж можно не проводить. Полное удаление полового слоя потребуется лишь в ситуации, когда стяжка повреждена и обладает глубокими деформациями.
Строительными нормами определяется допускаемый перепад высот исходной поверхности. Он составляет 20-30 мм на погонный метр вне зависимости от вектора строительного уровня или прикладываемой рейки.
Следующий этап – нужно монтировать теплоизоляцию. Она позволяет избежать ненужного перерасхода тепла на обогрев перекрытия и бетонной плиты внизу (особенно это актуально при наличии цокольного этажа). Теплоизоляционным материалом может стать Пенофол (Изолон) или пробковая подложка – узнайте какие виды существуют и какой тип подложек для какого пола подходит.
Первый вариант изготавливается из полиэтилена, который в процессе вспенивания образует ячеистую субстанцию, не пропускающую жидкость. Второй – представляет смесь пробкового дерева с суберином (специализированным веществом, придающим вязкость).
Подложку лучше использовать с фольгированной поверхностью, она будет отражать инфракрасное излучение от пленочного теплого пола, и увеличивать эффективность обогрева. Таким образом, создание подложки позволяет обеспечить гидроизоляцию и устремить тепло обратно в комнату.
Для монтажа подложки пола требуется разместить ее по всей поверхности, плотно уложив у стен . Затем необходимо укрепить образовавшиеся стыки строительным скотчем. При применении материала с малой толщиной, полотна можно скрепить специальными скобами.

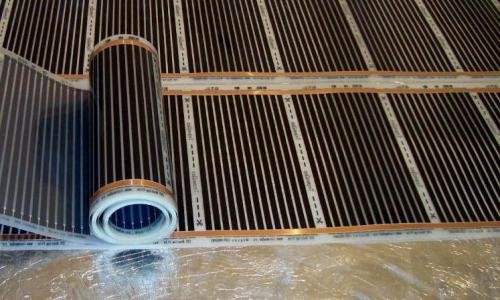

Укладка термической плёнки
На основе подготовленной схемы мастер, производящий процедуру своими руками, должен подсчитать, сколько понадобится отрезков пленки. Затем материал необходимо разрезать при помощи ножниц, наибольшая длина полотна не должна составлять более 8 метров.
Укладка теплого пола может осуществляться продольным и поперечным способом. Допускаются оба варианта, поэтому выбирать следует в зависимости от финансовых возможностей (т.е. надо рассчитать, какой метод обеспечит экономию нагревательных элементов). Мастера с продолжительным опытом работы в большинстве случаев рекомендуют продольное укладывание полос, т.к. это уменьшит число точек, где производится соединение.
Размещать плёнку требуется той стороной вверх, где есть соответствующее обозначение (или если об этом написано в инструкции производителя). Способ укладки зависит от производителя. К примеру, некоторые модели нужно укладывать так, чтобы сохранить 1 см расстояния между медными шинами. Главное правило при монтаже – избегать сгиба карбоновых полос до прямого угла.
После размещения потребуется закрепить пленочный пол посредством двустороннего скотча. Последний шаг – изоляция битумным составом мест разрезов.
Монтируем температурный датчик
Температурный датчик помещают в гофрированную трубку с диаметром 16 мм, затем располагают ее под нагревательным элементом. Важно, чтобы трубка с датчиком находилась на термоизоляционной подложке, только в этом случае механизм будет показывать правильное значение.
Выделяют 2 основных правила при выборе месторасположения: датчик температуры должен устанавливаться близко к терморегулятору, а расстояние от стены – составлять больше 0.3 метра.
Чтобы избежать образования неровности в месте размещения мастер, как правило, делает небольшие канавки в термоизоляционном материале и покрытии.
Установка и подключение терморегулятора
Место для установки терморегулятора может быть любым, но главное условие – оно должно быть защищенным от прямого солнечного света. Рекомендуется заранее продумать, на какой стороне и линии (минимум 80 см от пола) будет находиться устройство, т.к. от этого зависит укладка ИК-пленки.
Чтобы уменьшить длину кабелей, используемых для подключения к электрической сети, нагревательные компоненты пленочного теплого пола должны быть размещены контактами к стене, где планируется устанавливать регулятор.
Выделяют два метода установки: наружный и внутренний. В первом случае терморегулятор размещается непосредственно на стене, а при втором варианте – в специально созданной стенной нише. Скрытый способ считается наиболее распространенным, т.к. позволяет не занимать пространство.
Ниша и штробы для проводки делаются небольшими (около 20 мм в глубину). Укладываются провода, размещается подрозетник. Дальнейшая технология аналогична установке розетки, достаточно подсоединить нужные провода к соответствующим контактам, ориентируясь по цвету, и подсоединить клемму провода датчика. На этом подключение плёночного теплого пола завершено, и можно приступать к отделочным работам.
Выбор финишного покрытия и укладка
После окончания подключения пола важно проверить функционирование системы. Ее необходимо протестировать и сравнить полученные значения с тестовыми. Также желательно проверить температуру нагревания каждого компонента.
Если участок не работает или недостаточно прогревается, его требуется заменить. Обязательно проверьте электрические контакты, чтобы они не пахли гарью и не искрили.
Преимущество пленочной системы – отсутствие необходимости создания бетонной стяжки. Если в качестве финишного покрытия применяется ламинат либо паркет, достаточно лишь покрыть пленку звукоизоляционным материалом и можно размещать его сверху.
При использовании более мягкого покрытия (ковролина, линолеума) потребуется добавить слой ДВП или фанеры. Это позволит предотвратить раннюю поломку пленочного теплого пола и исключит необходимость проведения повторных монтажных работ.
Таким образом, эксплуатация полиэтиленовой инфракрасной пленки в качестве отопительной системы – удобный и эффективный способ отопления помещения. КПД подобной системы достаточно высокий, а монтируется теплое основание быстро и без наличия опыта выполнения данных работ. Главное при проведении процедуры – следовать инструкции и правилам производителя.
Теплый пленочный пол своими руками
Статью опубликовал: Николай Стрелковский
Пленочный теплый пол является одним из самых легких для монтажа способов подогрева полов. Пленочный пол вполне можно смонтировать и подключить самостоятельно, следуя простой инструкции. Его можно использовать как единственный источник обогрева помещения, однако, в этом случае экономическая эффективность может быть ниже, чем у пола с водяным подогревом.
Теплый пленочный пол своими руками
Область применения
Пленочный пол можно обустроить в любом помещении
Пленочный теплый пол можно использовать абсолютно в любых помещениях. Его можно монтировать в ванной комнате под кафель, а также под любые другие виды финишного пола в кухне, гостиной, столовой, прихожей, детской и спальне. Очень часто теплый пленочный пол используют при ремонтах на социально значимых объектах: в школах, детских садах, яслях и больничных палатах.
И даже на потолке
Особенности монтажа пленочного теплого пола
Главной особенностью монтажа пленочного пола является то, что он не требует тщательной подготовки основания. Его можно монтировать даже после того, как ремонт был полностью закончен. Если пол в помещении достаточно ровный и не имеет резких перепадов по высоте в виде стыков досок или плит, торчащих шляпок гвоздей или наплывов краски, то его достаточно покрыть одним слоем теплоизоляционно го материала. После чего на полу монтируются полосы термопленки и термодатчик. Все это подключается к электрической сети через терморегулятор. После проверки работоспособност и, теплый пол накрывается защитным материалом, поверх которого укладывается финишное покрытие.
Пленочный пол монтируется на любую ровную поверхность
Принцип работы пленочного теплого пола
Подогрев осуществляется за счет инфракрасного теплового излучения, испускаемого графитовым напылением под действием электрического тока. В отличие от традиционного электрического теплого пола, этот способ подогрева не требует устройства накапливающей тепло стяжки и специальной подготовки полов. Накапливать и отдавать тепло будет непосредственно напольное покрытие, будь то ковролин, ламинат или линолеум.
Практически никакой из распространенных сегодня отопительных приборов не создает уровня комфорта, сравнимого с пленочным теплым полом
К каким последствиям могут привести ошибки при монтаже пленочного теплого пола
Частой ошибкой при монтаже является неверное соединение полос пленки друг с другом, соединение должно быть строго параллельным. При последовательном соединении нагрев будет неэффективным, а при других ошибках в подключении возможно короткое замыкание.
Инфракрасная пленка для отопления монтируется строго параллельно
Разрезать пленку допускается только в местах, которые обозначены производителем. Если разрезать пленку в другом месте, то в электрической цепи появится разрыв и пол не будет нагреваться.
Как резать пленочный теплый пол
Недостаточно тщательная уборка пола и подготовка поверхности может привести к последующему физическому повреждению ленты в местах соприкосновения с твердыми частичками мусора или перетиранию ее в местах с резким перепадом высоты. Повреждение ленты приведет к отключению нагрева части пола или пола целиком. Крайне важно подключать теплый пол через отдельный автоматический выключатель дифференциальног о тока. Это гарантирует своевременное отключение питания пола в случае обрыва или короткого замыкания в цепи. Игнорирование этого правила может привести к пожару или поражению людей электрическим током.
Другой распространенной ошибкой является неверное расположение датчика температуры. Если участок пола, под которым находится датчик, будет дополнительно охлаждаться, например, из-за близкого расположения к балконной двери или, наоборот, нагреваться из-за попадания прямых солнечных лучей через окно, терморегулятор может получить неверные данные о температуре пола и увеличить или уменьшить нагрев без необходимости.
Потребление электроэнергии пленочным теплым полом
Преимущества и недостатки пленочного теплого пола
Плюсами данного способа обогрева являются:
низкая стоимость комплекта материалов. Нужно купить только пленку, терморегулятор и соединительные провода. Не нужно тратиться на дорогостоящую стяжку;
легкость монтажа. Подготовить пол, расстелить и подключить пленку довольно легко. Никаких специальных знаний для этого не требуется;
быстрота монтажа. Пленка расстилается и подключается буквально за несколько часов и это можно сделать даже в одиночку;
пленочный теплый пол может быть единственным источником обогрева. Это позволяет отказаться от радиаторов отопления.
Преимущества и недостатки пленочного теплого пола
К минусам пленочного теплого пола можно отнести:
сравнительно высокое энергопотреблени е. Если пленочный теплый пол используется как единственный способ обогрева, то в комнате размером 20 м2 пол будет потреблять около 1,5 кВт/ч;
быстрое остывание пола. Поскольку тепло накапливается только в верхнем слое покрытия, при отключении нагрева, пол достаточно быстро остывает;
зависимость от работы электросетей. При плановом или аварийном отключении электричества, отключается и обогрев. В некоторых случаях в сочетании с быстрым остыванием пола это может стать проблемой.
Выбор пленочного теплого пола
Пленочный теплый пол
Основным критерием для выбора пленки служит ее мощность. Все производители предлагают два типа пленки: мощностью 150 Вт/м2 и 220 Вт/м2. Первый вариант можно использовать, если теплый пол не является единственным источником обогрева в помещении, а нужен лишь для комфорта. Если же другие варианты обогрева не предусмотрены, то следует выбрать пленку мощностью 220 Вт/м2.
Расчет мощности пленки
Выбор комплекта теплого пола
Для соединения листов следует использовать мягкие медные провода. Выбор сечения зависит от конечной мощности всего теплого пола и обычно составляет от 1,5 до 2,5 мм2.
Расчет сечения провода
Терморегулятор лучше использовать именно той модели, которую рекомендует производитель пленки, важно проследить, чтобы допустимый ток терморегулятора был больше тока, потребляемого полом.
Обязательно подключите теплый пол через автоматический выключатель дифференциальног о тока с уставкой тока утечки 10 мА.
Теплый пол CALEO GOLD с эффектом саморегуляции
Теплый пол CALEO GOLD с эффектом саморегуляции
Показатель
Значение
Размерность
Удельная потребляемая мощность
170
Вт/ м2
Ширина термопленки CALEO GOLD
50
см
Максимальная длина одной полосы термопленки
10
пог. м
Температура плавления термопленки
130
°С
Длина волны ИК обогрева
5-20
мкм
Доля ИК-лучей в общем спектре
9,40
%
Антиискровая сетка
+
–
CALEO GOLD 170 Вт. Стоимость
1647-32939 (за комплекты от 170-0,5-1,0 до 170-0,5-20,0)
руб.
CALEO GOLD 230 Вт. Стоимость
1729-34586 (за комплекты от 230-0,5-1,0 до 230-0,5-20,0)
руб.
Подготовка основания
Основание следует очистить и обеспылить
Для начала необходимо предусмотреть место подключения теплого пола, и сделать углубление в стене для установки термостата и размещения проводки.
После этого необходимо тщательно подмести пол. Поверхность должна быть чистая и ровная, недопустимо оставлять даже небольшие комочки грязи, торчащие шляпки гвоздей и другие неровности. На полу не должно быть резких перепадов по высоте больше 3 мм, например, в местах стыка досок или плит.
После этого весь пол необходимо застелить теплоизоляционны м материалом. Лучше всего использовать тип теплоизоляции, рекомендованный производителем пленки. Края материала нужно закрепить при помощи скотча, чтобы он не смещался в процессе дальнейших работ. Толщина теплоизоляции должна быть не менее 3 мм.
Укладка пленочного теплого пола
Инструменты для работы
Варианты резки пленки
Схема монтажа в помещении (с учетом меблировки)
Для начала определитесь с площадью пола, которую требуется подогревать. Пленку недопустимо укладывать под тяжелую мебель и технику, такую как шкафы, комоды, холодильник или стиральную машину. Расстояние от края пленки до места, где будет стоять такая мебель должно составлять 20 см. Такое же расстояние должно оставаться до стен. Разметьте границы будущего расположения пленки с помощью маркера или яркого скотча.
Пленка фиксируется скотчем
Укладывайте пленку вдоль длинной стороны комнаты, это позволит уменьшить количество электрических соединений во всей системе. Обычно производитель как-то помечает верхнюю часть пленки, если никаких отметок нет, значит, пленка двусторонняя и ее можно укладывать любой из сторон. Резать пленку необходимо строго по линии разреза, нанесенной производителем.
Важно, чтобы между рядами пленки оставалось расстояние, по крайней мере, в 5 мм. Наложение и соприкосновение разных листов пленки друг с другом не допускается. Чтобы исключить смещение пленки, ее нужно закрепить при помощи двухстороннего скотча.
Когда весь пол будет застелен, можно приступать к подключению.
Подключение пленочного теплого пола
Для начала необходимо соединить между собой все ряды пленки. Для подключения используйте только те зажимы, которые шли в комплекте с пленкой. Использование других зажимов или подручных материалов может быть опасно. Все полосы пленки должны быть подключены параллельно, внимательно изучите схему подключения в инструкции к пленке. Обычно производители изображают ее очень наглядно.
Для экономии проводов следует соединять те стороны рядов, которые находятся ближе к терморегулятору. Контакты в местах разреза пленки на противоположной стороне ряда должны быть заизолированы специальными накладками, которые входят в комплект теплого пола.
Подключение контактов и проводов
Соединение проводов и контактов
Следующим шагом будет установка термодатчика, он должен быть расположен по центру полосы термопленки, но не слишком далеко от терморегулятора. Для того чтобы на месте установки датчика не образовался выступ, необходимо вырезать под него углубление в теплоизоляционно й подложке.
Терморегулятор такой мощности подключается к 18 квадратным метрам пленки (не более)
На дисплее виден режим работы
Завершающим этапом будет подключение термопленки и термодатчика к регулятору температуры и подключение всей системы к электрической сети через дифференциальный автоматический выключатель.
После того как подключение будет закончено, теплый пол необходимо проверить в работе. Включите нагрев на полную мощность и подождите несколько минут. Убедитесь, что пол греется, при этом отсутствуют неприятные запахи горелого пластика, а также искрение или пощелкивание.
Если теплый пол успешно прошел испытание, можно приступать к укладке защитного материала и финишного покрытия.
Укладка финишного покрытия
Укладка финишного покрытия
Большим плюсом пленочного теплого пола является то, что он не требует заливки стяжкой. Если финишным покрытием является ламинат или паркет, то нагревательные элементы достаточно защитить полиэтиленовой пленкой или звукоизоляционно й подложкой.
Если же финишное покрытие мягкое, например, линолеум или ковролин, то поверх термопленки нужно положить слой фанеры или ДВП. Он защитит пленку в случае повреждения финишного покрытия.
Еще одним несомненным плюсом является то, что при желании вы можете без особого труда демонтировать систему пленочного теплого пола, например, при переезде. Для этого вам нужно лишь выполнить все вышеописанные действия в обратном порядке.
Видео – Теплый пленочный пол своими руками
Понравилась статья? Сохраните, чтобы не потерять!
Пленочный теплый пол своими руками — характеристики, цены, инструкция по укладке
Существуют разные способы обогрева дома – централизованное отопление, печное, геотермальное и т. д. Но в последнее время все большую популярность обретают пленочные теплые полы (или инфракрасные, как их еще называют) ввиду своей практичности и эффективности. В сегодняшней статье речь пойдет о том, как правильно уложить пленочный теплый пол своими руками .
Пленочный теплый пол своими руками
Как все работает
Саму технологию греющего пола едва ли можно считать новой. Долгое время применялись водяные и электрические системы теплого пола. В первом варианте для нагрева использовался электрокабель, установленном под полом, во втором – движущийся под отделочным покрытием теплоноситель (обычно вода).
Конструкция инфракрасного пленочного пола
Стандартный комплект плёночного пола
Оба варианта имеют свои недостатки и трудности в установке, чего нельзя сказать о современном пленочном поле. Он отличается тем, что обогревает помещение посредством инфракрасных лучей, благодаря чему предметы нагреваются и распространяют тепло в воздухе.
Схема работы инфракрасного теплого пола
Обратите внимание! ИК лучи излучает специальная карбоновая паста, которую запаивают в полиэстеровую пленку. Отсюда еще одно название системы – карбоновый пол.
Инфракрасный пленочный пол
Работает система следующим образом: по медным кабелям с серебряным напылением (оно предотвращает подгорание) подается напряжение, а упомянутая паста преобразует его в ИК излучение. Характерно, что подключение такой конструкции осуществляется исключительно через терморегулятор.
Цены на инфракрасный теплый пол Heat Plus
Таблица. Характеристики ИК теплого пола.
Характеристики теплого пленочного пола
Значение
Мощность
от 0 до 220 Вт/кв.м
Ширина покрытия
500 мм (110 Вт./м.п.); 600мм (134Вт/м.п.); 800 мм (180 Вт./м.п.) и 1000 мм (220 Вт/м.п.),500мм (200Вт/м.п.)-для ИК-сауны
Максимальная температура на поверхности плёнки
60°С
КПД
на 10-15% выше КПД нагревателей металлической группы
Сравнительная таблица характеристик разных систем теплого пола
Преимущества пленочных теплых полов
Карбон отличается повышенной проводимостью тепла, за счет чего снижается энергопотреблени е. Поэтому в финансовом плане инфракрасный пол более выгоден, чем другие способы отопления.
Преимущества пленочных теплых полов
Все элементы соединяются параллельно, что обеспечивает надежность конструкции. Если будет повреждена одна нагревательная полоса, то остальные продолжат исправно работать.
Пленочный теплый пол
Цены на инфракрасный теплый пол Caleo
Видео — ИК пленочный теплый пол
Последовательнос ть действий при установке
Все процедуры достаточно просты и происходят в такой последовательнос ти.
Монтаж теплого пола
Этап 1. Покупка всего необходимого
Для работы потребуются следующие комплектующие:
полиэстеровая пленка;
посеребренная медная проволока;
терморегулятор;
термодатчики;
теплоотражающая подложка;
вкладыш между полом и пленкой (зависит от напольного покрытия).
Что потребуется для укладки пленочного теплого пола
Теперь несколько слов об этом покрытии. Как отмечалось ранее, карбоновая пленка подходит под любой отделочный материал, это практически не влияет на комплект системы. Вместе с тем для подложки под каждое покрытие требуется соответствующий материал.
Для деревянного пола нагревательная пленка покрывается полиэтиленовой.
Для плитки все так же, вот только полиэтиленовая пленка дополнительно покрывается малярной сеткой. Для фиксации используются дюбеля, а при укладке применяется специальный клеящий раствор для теплого пола.
При мягком напольном покрытии пол защищается твердой подложкой – фанерой, ДСП и т. д.
Обратите внимание! Лучше всего пленочный пол сочетается именно с плиткой. Дело в том, что данный материал имеет хорошие теплосберегающие свойства, поэтому энергия расходуется более экономно.
Цены на инфракрасную пленку «Теплолюкс»
Стержневой инфракрасный теплый пол
Этап 2. Подготовка поверхности
Шаг 1. ИК пол крайне требователен к покрытию, на которое его устанавливают, поэтому вначале основание очищается от грязи и пыли. Для этого можно воспользоваться пылесосом.
Удаление старого напольного покрытия
Шаг 2. Затем поверхность проверяется горизонтальным уровнем и если «разность» превышает 3 мм, то проводится выравнивание и повторная очистка.
Шаг 3. По окончании очистки монтируется гидроизоляционны й слой для защиты пола от влаги.
Шаг 4. Поверх гидроизоляции устанавливается утеплитель. Это предотвратит теплопотери от лучей, уходящих вниз, и, как следствие, снизит количество расходуемой электроэнергии. Не стоит верить «специалистам», утверждающим, что это лишнее.
Стыки заклеиваются скотчем
В качестве утеплителя можно использовать любой из существующих вариантов, но под керамическую плитку нужно укладывать исключительно техническую пробку. Утеплитель укладывается металлизированно й поверхностью вверх, выравнивается, а стыки заделываются монтажным скотчем.
Цены на техническую пробку
Этап 3. Схема будущего пола
Шаг 1. Перед началом монтажа нужно определиться с месторасположени ем терморегулятора – в идеале он должен находиться в 15 см от поверхности пола.
Схема будущего пола
Шаг 2. Далее составляется схема монтажа нагревательной пленки. В процессе следует учитывать ряд нюансов:
систему нельзя устанавливать под бытовыми приборами и габаритной мебелью;
первую полосу следует уложить на расстоянии в 10-40 см от стены;
если пленочный пол будет единственным источником тепла, то нужно сделать так, чтобы он занимал минимум ¾ всего помещения;
если же он – лишь вспомогательная система, то достаточно будет ½.
Этап 4. Установка и финальное подключение
Шаг 1. Согласно составленной на предыдущем этапе схеме поверх утеплителя укладывается нагревательная пленка. При необходимости материал обрезается по размеченным линиям.
Шаг 2. Пленку нужно укладывать так, чтобы медные поверхности контактов были направлены вниз. Двигаться при этом нужно в сторону стены, на которой установлен терморегулятор.
Шаг 3. К краю каждой медной полоски подключаются зажимные контакты, после чего подсоединяются кабели.
Обратите внимание! Все места соединений и разрезы тщательно герметизируют специальной мастикой на основе битума.
Процесс подключения системы
Следует помнить, что чем больше длина полотнища нагревательной пленки, тем меньше будет контактов. Но максимальная длина при этом не должна превышать восемь метров.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода могут подключаться по одной стороне помещения
Шаг 4. Некоторую часть зажимных контактов нужно разместить на поверхности, через которую будет пропускаться ток, остальные же – в самой пленке.
Далее нужно закрепить контактные зажимы
Для этого используются пассатижи
Провода крепятся к контактным зажимам
Места подключения изолируются
Еще одно фото процесса
Шаг 5. Далее к нижней части покрытия подключается предварительно изолированный температурный датчик.
Делаются вырезы в теплоизоляции
Шаг 6. По окончании укладки, подключения всех кабелей и зажимных контактов устанавливается терморегулятор. Рекомендуется, чтобы это устройство устанавливалось стационарно, но при желании его можно подключить как рядовой электроприбор – с помощью розетки.
Обратите внимание! Опытные строители уверяют, что большую часть кабелей, ведущих от терморегулятора к пленке, необходимо пропускать под плинтусом.
Шаг 7. В конце конструкция подсоединяется к электрической сети.
Этап 5. Пробный запуск системы
До начала укладки финишного покрытия следует протестировать работу пленочного пола. Если все было сделано правильно, то пленка будет прогреваться равномерно, соединения контактов не будут искриться или перегреваться. После успешного тестирования инфракрасный пол накрывается еще одним слоем полиэтиленовой пленки, далее можно приступать к укладке отделочного покрытия.
Цены на терморегуляторы для теплого пола
В качестве заключения
Безусловно, пленочный пол вполне можно смонтировать своими руками. И даже в отсутствие каких-либо навыков в работе с ним всегда можно ознакомиться с инструкцией по установке (она должна идти в комплекте с системой) или же найти информацию в Сети. Существует масса обучающих видеороликов, один из которых приведен ниже.
Монтаж ИК пленки на потолок
Видео – Монтаж пленочного пола
Качественный монтаж пленочного теплого пола своими руками
Такое напольное покрытие, а скорее материал, который осуществляет подогрев основного пола, довольно новое на рынке. Это тонкая, органического происхождения пленка. Она включает в себя углеполимерные, карбоновые элементы, выступающие элементом нагревания и излучающие инфракрасные волны, безопасные для окружающей среды и здоровья людей. Монтаж пленочного теплого пола своими руками выполнить просто.
Пленочный пол имеет различные режимы, поэтому он является пригодным для укладки под любые покрытия.
Пленочный теплый пол удивительно эффективен в отоплении, учитывая простоту, легкость его монтажа и габариты. КПД выше на 15%, чем у остальных способов обогрева. Такой пол одновременно экономен и полностью экологичен.
Неимоверно эффективный при толщине всего в 0,5 мм, но достаточно прочный.
Разные режимы работы теплого пола, в том числе и щадящий. Это делает материал пригодным для укладки под любые покрытия.
Установка теплого пола своими руками производится легко. Он простой в обслуживании. Для монтажа не потребуется особого опыта, навыков. Установка выполняется обычными инструментами. Под него не требуется делать стяжку чернового пола, достаточно, чтобы плоскость его была более или менее ровной.
Абсолютная взаимозаменяемость всех кусков, сегментов, областей. Ремонт такого покрытия не составит труда и сэкономит деньги.
Излучение теплого пола безопасно для окружающих. Нет никаких электромагнитных излучений.
Специалисты отмечают, что для теплого пола наилучший способ укладки — «сухой» монтаж. Детали нагрева ложатся под основное покрытие без различных стяжек, клея.
Инструменты и материалы, используемые в работе
Инструменты для укладки пленочного пола.
элемент нагрева, подкладка из теплоизоляции;
провода и регулятор работы;
пленочный пол;
изолента, скотч;
короб для распределения проводки;
отвертки, плоскогубцы, кусачки, ножи, ножницы;
приспособления для работы с электрическими проводами: стриппер, конденсаторные трубки для соединения проводов и подобные;
защитные средства при работе с электричеством, резиновые перчатки.
Вначале проверяют поверхность чернового пола на отсутствие значительных неровностей. Допустимые неровности — около 2 мм. Если они существенные, тогда надо сделать шлифовку бетона или циклевку древесного пола. Пленку можно класть и на какую-либо поверхность, главное условие — ровность и сухость. Черновой пол должен быть чист от мелкого мусора, пыли.
Производится укладка теплоизолирующей подкладки. Ее стелют так, чтобы она была гладкой и ровной без складок и морщин, металлизированной поверхностью кверху. Последняя состоит из полос материала. Их располагают «встык» к каждой предыдущей, закрепляют обычным скотчем.
Основная подготовка к монтажу пола
Схема теплого пленочного пола.
После того как основа подготовлена, принимаются за монтаж. Для эффективного обогрева помещения, если оно производится только таким материалом, надо, чтобы его площадь была минимум 70% от всей площади комнаты, в иных случаях — 40-50%.
Необходимо помнить о том, что от стены до края материала должен быть зазор не более 10 см. Перед началом монтажа читают прилагаемую инструкцию. Это нужно сделать обязательно, так как подключение и установка полов различных видов и производителей могут очень отличаться друг от друга.
Теплый пол укладывают, как можно меньше расходуя материал. Избежать большого количества соединений и чрезмерного расхода проводов позволит нарезка его таким способом, чтобы вышло как можно меньше полос. То есть нарезка производится вдоль.
На пленке есть специальные отметки, по ним нужно производить нарезку, что исключит повреждения карбоновых вставок.
Монтаж пола: рекомендации
Схема стандартной установки пленочного пола.
Листы между собой и черновым полом фиксируются скотчем, они должны быть устойчивыми и не ездить. Места для подключения проводов выводятся под плинтус, а также на края покрытия.
Термопленку крепят скотчем по отношению к изоляционной прокладке. Это исключит сдвиги. Крепят вплотную, так равномерность нагрева будет достаточной. Не допускают накладывания кусков один на другой. Надо удалять всевозможные заломы, складки, перекрытия, накладки частей материала друг на друга. Шины из меди располагаются внизу.
Зажимы для контактов соединяются с шинами из меди. На одну полосу рассчитано два таких зажима, их количество соответствует числу медных полос. Необходимо следить за тем, чтобы контакты были синхронно расположены в одну сторону к стене, на которой находится распределительный короб с терморегулятором.
В комплекте идут специальные зажимы, их закрепляют маленькими плоскогубцами на проводах. Провода подсоединяются с контактами зажимов, каждый из них необходимо заизолировать.
Далее монтируют распределительную коробку. Тут нужно соблюдать меры предосторожности при работе с электрикой. Данная работа, тем не менее, под силу каждому человеку с минимальными знаниями о таких работах. К коробке подводятся необходимые провода. В процессе таких работ нужно отключить питание во избежание поражений током.
Провода от обогревательной конструкции подводятся и присоединяются к коробке.
В таком случае подключение производится параллельной схемой.
С целью удобного расположения материала и проводов в теплоизоляции делают неглубокие ровчики. Это исключит выпирание, рельефность поверхности, а также защитит сами провода от повреждений.
Датчик: некоторые моменты
Последовательность установки термодатчика.
Важным элементом теплого пола является датчик температуры. Его располагают в месте, где он будет защищен от повреждений. Датчик нужно разместить достаточно близко к обогревательной конструкции, под покрытием. Такое место подойдет там, где ставят мебель, которая редко сдвигается. Для него вырезается в подложке паз по его размеру.
Датчик фиксируется изоляцией из битума или изолентой в наиболее меньших зонах нагрузок. Под него вырезается канавка в теплоизоляции. Длина его проводов — до 50 м, не больше.
Если есть возможность, рекомендуют смонтировать еще один термодатчик, фиксирующий перегрев. Терморегулятор в таком случае должен поддерживать эту функцию. Он обеспечивает усиленный контроль за температурой в небезопасных участках потенциального перегрева. Если перегрев появится, пол отключится.
Сначала нужно убедиться в безопасности и изолированности системы. Необходимо каждый раз снизу и сверху переложить ее не проводящим ток материалом и заизолировать изолентой.
Теплый пол смонтирован, подсоединен к сети, дальше его подключают к системе управления и регулировки. Место для терморегуляторов и коробок распределения выбирают на расстоянии 15-20 см от поверхности пола.
Учитывают, что этот элемент монтируется строго с прилагаемой инструкцией. Общая мощность площади пленки должна быть такой, на которую он рассчитан.
Подключается система с использованием прибора защитного отключения, номинальное напряжение для срабатывания — не больше 30 мА. Такой теплый пол необязательно соединять с контуром заземления.
Некоторые предосторожности
Укладка пленочного пола под ламинат.
Несмотря на достаточную для своей толщины прочность, пленка все же подвержена механическим повреждениям, поэтому ее необходимо защитить.
Если в роли основного используется жесткий материал, как ламинат, то достаточно будет простой толстой полиэтиленовой пленки для защиты. Она укладывается сверху на пленочный пол.
При использовании ковролина, линолеума и подобных мягких материалов, теплый пленочный пол рекомендуют защитить более основательно и надежно. Тогда к полиэтиленовой пленке добавляют фанеру, древесную плиту. Они могут быть как очень тонкими, так и достаточно толстыми. Во время их укладки необходимо тщательно следить за тем, чтобы они не повредили пленку.
Если решено в качестве основного пола использовать плитку, то, вкупе с укладкой пленочного пола, этот процесс станет более трудоемким. Сверху на пленку ложится полиэтилен, а далее укладывается армированная сетка для строительных или малярных работ. Важно, чтобы она не проводила ток. Она фиксируется так, чтобы не повредить элементы нагрева, шины из меди, проводку. Далее кладется плитка на специальный плиточный клей. Процесс довольно прост, трудоемкость заключается в том, что нужно быть достаточно аккуратным: пленочный пол должен быть без складок, ровным.
Моменты, которым следует уделить внимание:
не монтируют при большой влажности и минусовых температурах;
запрещается сгибать ее острым углом на участке более 5 см;
гвозди для фиксации и подобное не применяют;
запрещается накладывать полосы, делать в них отверстия;
нельзя использовать более 10 метров погонных на кусок и применять такой с потреблением больше 10 А;
запрещается монтировать возле каминов и нагревательных приборов;
нельзя включать пленку в рулоне, использовать подложку с металлическими элементами.
И в заключение помните, что при затоплении нужно выключить подложку и просушить естественным методом. Главное, пол не используют для сушки влажных предметов. Удачи!
Монтаж теплого пленочного пола своими руками
Среди разнообразия систем отопления все более популярной становится пленочный теплый пол, являющий собой современное, производительное и эффективное оборудование, гарантирующие оптимальный микроклимат в помещении даже в самые холодные дни.
В этой статье мы расскажем вам, как правильно выполнить монтаж теплого пленочного пола своими руками и что для этого понадобится. Уверены, что наша информация будет полезной для вас!
Характеристика и описание
Данный вариант отопления имеет более емкое и сокращенное название – ИТП. В отличие от уже привычных водяных или электрических кабельных вариантов отопления, пленочное выделяет инфракрасные лучи, которые не только подогревают воздух, но и благотворно сказываются на здоровье человека.
Состоит система из особой карбоновой пасты, которая дополнительно помещена в полиэстер. Для подачи напряжения применяются проводники, созданные из медного и серебряного сплава.
И что примечательно, вся система невероятно тонкая – всего лишь 0,4 миллиметра, а потому ее можно монтировать под любое покрытие:
Также изделие предполагает обязательно наличие терморегулятора, который даст возможность контролировать температуру в помещении.
По каким критериям выбирают пленку – видео:
Еще одна положительная особенность – происходит обогрев не воздуха в комнате, а вещей, соприкасающихся с поверхностью обогревателя
Благодаря высокой теплопроводности используемых материалов удалось обеспечить существенную экономию электрической энергии, а, соответственно, и снизить оплату счетов.
И хотя человеческому глазу не видимо излучение, но оно невероятно теплое, нагревает все предметы, а те уж в свою очередь отдают тепло окружающему пространству. Кстати, использовать ее можно даже на потолке, но только в том случае, если там натяжной потолок.
Основные преимущества
Помимо эффективности и экономичности, ИТП имеет и другие преимущества:
полная безопасность;
экологическая чистота;
нет необходимости создавать бетонную стяжку.
Поскольку все используемые модули подключаются строго параллельно, даже при выходе из строя одного из них остальные будут работать и выполнять возложенные на них функции.
В чем преимущество теплого пола:
Производители предлагают пленочный пол различной мощности:
400 Вт на каждый квадратный метр;
220 Вт на каждый квадратный метр;
150 ВТ на каждый квадратный метр.
Что, несомненно, удобно и дает потребителям реальное право выбора. И проводя сравнение с конвекционным отоплением, снова говорим о более высоком коэффициенте полезного действия. Ведь, как уже говорилось, сначала излучение нагревает предметы, а они уже отдают тепло воздуху – тем самым, полезная площадь теплового излучения большая в разы.
Нет нужды устанавливать ИТП на всей площади комнаты – достаточно лишь предусмотреть его там, где находятся важные зоны, в которых вы или ваши дети проводят много времени.
Следующее преимущество, о котором уже частично упоминалось выше, состоит в том, что можно выполнять обустройство любых покрытий:
горизонтальных (потолка или напольного покрытия);
вертикальных (стен);
диагональных, угол наклона которых может быть совершенно любым!
Сама установка не потребует много времени и специализированных строительных растворов и смесей.
Учитывая то, что и новая бетонная стяжка не понадобится, это вообще идеальный вариант для тех, кто переезжает в новую квартиру, но желает сделать качественный ремонт в быстрые сроки.
Несмотря на столь простые условия установки, ИТП характеризуется длительным сроком службы и повышенной надежностью.
Если вы хотите сделать свой балкон теплым, пригодным для комфортного времяпровождения даже зимой, выбирайте инфракрасную пленку для его обогрева. К тому же, вывести на него центральное отопление все равно не получится хотя бы потому, что это запрещено действующими нормативами.
Особенности конструкции
Технические характеристики оборудования для инфракрасного отопления следующие:
номинальное напряжение в сети должно составлять 220-230 В;
разнообразие моделей в зависимости от номинальной мощности (от 150 до 400 Вт на кВ. метр отапливаемой площади);
естественно, и различные показатели максимального прогрева поверхности, что зависит от мощности выбранной модели – от 45 до 80 °С.
Лучшим доказательством безопасности является то, что температура плавления пленки и прочих деталей составляет 264°С.
Как выполнить монтаж
Теперь расскажем, как быстро и качественно обеспечить укладку пленки. Сам процесс можно условно разделить на два главных этапа:
подготовительный;
раскладка пленки.
Подробное видео расскажет о том, как сделать монтаж пленочного теплого пола своими руками, а мы продублируем его текстовым описанием, чтобы у вас уже точно не осталось вопросов.
Подготовка к монтажу
Сначала нужно тщательно очистить основание, удалить весь крупный мусор, пыль, пропылесосить покрытие.
Вооружившись строительным уровнем, убедитесь в идеальной горизонтальности всей поверхности, поскольку по требованиям отклонение не должны превышать показателя в три миллиметра. Если требование не выдержано, придется осуществить шлифовку, выровняв основания.
Следующий шаг – распределение гидроизоляционного слоя. Тут все зависит от того, какое именно напольное покрытие вы собираетесь использовать в дальнейшем:
если это традиционный линолеум, то толщина гидроизоляции может достигать пяти миллиметров;
если вы планируете использовать плитку или керомогранит, то достаточно гидроизоляции в два миллиметра и для этой цели идеально подойдет обычная «пробка».
Процесс укладки
Сразу определитесь с тем, где именно вы собираетесь поставить блок терморегуляции пленки. Прежде всего, сделайте соответствующую схему, на которой пометьте места под мебель – там ИТП лучше не располагать.
Учитывайте, что с пленкой поставляется и инструкция, обязательно изучите ее внимательно, дабы исключить вероятные ошибки, которые неизбежны, если не имеете опыта и не хотите читать рекомендации производителя.
Далее последовательность действий будет следующая:
разрежьте пленку на полоски в соответствии с вашим чертежом;
разрезы делайте обязательно по линиям, нанесенным на изделие;
раскладывайте полосы так, чтобы контакты были повернуты к терморегулятору, а их медное покрытие оказалось внизу;
подключите контактные зажимы;
подключите питающие провода;
на линии разреза и точки подключения закрепите изоляцию;
подключите всю систему к термодатчику – последний также обязательно изолируется;
выполните подключение каждого отдельного контакта;
установите терморегулятор;
подключите ИТП к электроэнергии.
Прежде, чем накладывать напольное покрытие, обязательно выполните тестирование пленочного отопления. Убедитесь, что контакты вообще не греются, не искрят. Проверьте, что вся ИТП прогревается равномерно.
Перед тем, как уложить пол, на пленку сверху рекомендуется выложить полиэтилен, но это не обязательно.
Меры предосторожности
Обязательно соблюдайте основные правила безопасности, которые позволят избежать несчастных случаев и повреждений:
основание пола обязательно должно быть идеально сухим;
не стоит укладывать пленку под тяжелые предметы мебели;
если вы собираетесь использовать ИТП в качестве основного источника тепла, оно должно покрывать более 70% площади
при укладке полос около стены, убедитесь, что они находятся не меньше, чем в десяти сантиметрах, но и не больше, чем в сорока сантиметрах;
выбирая место для монтажа терморегулирующей части оборудования, помните, что оно должно располагаться на высоте около пятнадцати сантиметров от поверхности пола;
разрезая пленку на полосы, придерживайтесь правила – их длина не должна быть больше восьми метров;
раскладывая полосы, убедитесь, что между ними не менее пяти миллиметров свободного пространства – ближе их укладывать нельзя.
При равных эксплуатационных расходах в большинстве случаев пользователи отдают предпочтение инфракрасным полам, а не стандартным электрическим. Почему? Ответ вы найдете на видео:
Как сделать монтаж пленочного теплого пола – пошаговое руководство
Способов обогрева помещений сейчас очень много. Заслуженной популярностью пользуется ленточный тёплый пол. Его несложно смонтировать самостоятельно, если внимательно почитать инструкцию и послушать советы мастеров, у которых уже есть опыт подключения инфракрасного пола.
Такой вид обогрева можно использовать как основной источник тепла, но чаще его ставят в качестве дополнительного варианта.
Где лучше всего стелить тёплую плёнку
Ограничений к установке плёночного тёплого пола практически нет. Его можно монтировать в любом помещении, где выдержаны требования к подключению электроприборов.
В домах и квартирах инфракрасный пол ставят в ванной комнате, тем самым получая тёплый кафель под ногами. Этот современный вид обогрева подходит под ламинат или любое другое финишное покрытие в спальне, кухне, столовой, прихожей или детской комнате.
Хорошо зарекомендовал себя этот источник обогрева в больницах, детских садах и школах. Есть варианты, когда его устанавливают на стены или даже на потолок.
Специфика монтажа плёночного пола
Монтаж плёночного тёплого пола можно выполнять на сухое чистое основание, где нет сильных перепадов по высоте и острых предметов. Какой-то особенной подготовки черновой пол не требует. Его накрывают одним слоем теплоизоляционного материала, и можно делать монтаж инфракрасного пола. В двух словах работы выполняются следующим образом: на полу монтируются плёнка и термодатчик, которые затем подключаются к электрической сети через терморегулятор. Перед тем, как укладывать чистовой пол, проверяют работоспособность конструкции.
Инфракрасный тёплый пол обязательно накрывается гидроизоляционным материалом для защиты от возможного проникновения влаги. В качестве гидроизолятора можно использовать обыкновенную полиэтиленовую плёнку.
Как работает тёплый пол
Тепло идёт за счёт инфракрасного излучения. Его создаёт графитовое напыление, через который проходит электрический ток. Это нехитрое устройство не требует какой-то особой тепло стяжки, как при обычном электроподогреве. Отдавать тепло помещению будет напольное покрытие.
Жители домов и квартир, которые пользовались таким способом обогрева, отмечают его схожесть с естественным солнечным теплом.
Чтобы плёночный инфракрасный пол стал основным источником обогрева, он должен занимать не менее 70 процентов площади помещения. В качестве дополнительного — достаточно 40 процентов.
Какие могут быть ошибки при монтаже, и к чему они приведут
Если монтаж выполнен правильно, никаких проблем при эксплуатации инфракрасного тёплого плёночного пола не будет.
Однако иногда допускают следующие ошибки:
Неправильное соединение полос между собой. Это самая распространенная ошибка при монтаже тёплых ленточных полов.
Если вместо параллельного соединения выполнено последовательное, то нагрев не будет эффективным, при других ошибках может произойти короткое замыкание.
Неправильно разрезанная плёнка при укладке. Производители чётко обозначили линии, по которым можно разрезать изделие. Если этого не соблюдать, электрическая цепь разорвётся и изделие просто не станет выполнять свою функцию.
Не проведена очистка от мусора и грязи черновой поверхности. Если останутся острые предметы и кусочки грязи, то они могут привести к повреждению плёнки, а значит, к разрыву электро цепи. Тёплый пол перестанет функционировать на каком-то участке, либо целиком.
Тёплый пол не подключен через индивидуальный автоматический выключатель дифференциального тока. Эта ошибка очень серьёзная, и может привести к пожару или поражению людей электрическим током. Автоматический выключатель гарантирует моментальное отключение инфракрасного пола от источника электропитания в случае повреждения проводки или короткого замыкания.
Неправильно выбранное местоположение датчика температуры. Терморегулятор будет получать искаженные сведения о температуре нагрева, тем самым регулировка будет не эффективной. Датчик нельзя устанавливать возле открытой двери балкона, где он будет дополнительно охлаждаться. Так же он выдаст необъективную температуру, если будет находиться под воздействием прямых солнечных лучей.
Перечисленные ошибки при монтаже плёнки тёплого пола допускают довольно часто. Поэтому все эти нюансы лучше предусмотреть заранее.
Плюсы и минусы инфракрасного плёночного пола
Достоинств у инфракрасного тёплого пола немало:
невысокая цена материалов для монтажа, куда входят сама плёнка, терморегулятор и кабели;
лёгкость монтажа, который можно сделать самостоятельно, специальных знаний и навыков не требуется;
возможность очень быстро (за несколько часов) смонтировать обогревательную систему, причём в одиночку, без помощников;
тёплую плёнку можно применять как единственный источник обогрева и отказаться от всех остальных дорогостоящих в монтаже и обслуживании тепло систем;
специалисты утверждают, что инфракрасное тепло благотворно сказывается на здоровье человека.
Недостатков у плёночного пола немного:
достаточно высокое энергопотребление, которое ощущается на больших площадях: например, в комнате площадью в 20 кв. м. эта система будет потреблять 1,5 кВт/ч.;
в отличие от, например, водяного контура с теплоносителем, инфракрасные полы практически сразу остывают при отключении системы;
Кроме того, нужно учитывать тот факт, что работа инфракрасного тёплого пола зависит от бесперебойной подачи электричества.
Как правильно выбрать тёплую плёнку
Выбирают плёнку, как правило, отталкиваясь от её мощности. Для комфорта в помещении, в качестве дополнительного обогрева, используют изделие мощностью 150 Вт/кв.м. Для того, чтобы плёнка смогла справиться с задачей единственного источника тепла в помещении, требуется мощность не менее 220 Вт/кв.м.
Медные провода для соединения плёнки выбирают в соответствии с мощностью изделия.
Чтобы выбрать терморегулятор, следует познакомиться с рекомендациями производителя плёнки. Выбирают изделие с небольшим запасом мощности. Если устройство будет работать на пределе своих возможностей, оно перегорит раньше срока.
Как подготовить основание
Прежде чем приступать к подготовке основания, определяют место подключения тёплого пола. В стене делают углубление для термостата и канавки проводки. После этого поверхность тщательно очищают от мусора и пыли. Особенно надо проследить, чтобы не осталось металлических предметов или других острых неровностей. Допускаются перепады высоты пола не более 0,3 см. Такие неровности могут быть в местах стыка досок или железобетонных панелей.
Как монтировать плёночный теплый пол, если неровности глубокие? Придётся сделать тонкую цементную стяжку, либо обойтись мелким ремонтом дефектов. В этом случае надо дождаться полного высыхания раствора.
Если черновая поверхность холодная (первый этаж), её застилают теплоизолятором. В квартирах выше первого этажа в этом нет необходимости. Иногда требуется начинать с укладки полиэтилена, если есть вероятность, что снизу будет тянуть сыростью (например, от подвального помещения).
Обычно производители плёнок советуют, какой теплоизолятор лучше использовать. Его толщина должна быть не менее 0,3 см. Это важно не только для лучшей теплоизоляции, но и для того, чтобы можно было впоследствии аккуратно запрятать выступающие части соединений проводов в углубления, сделанные в теплоизоляторе.
Схема монтажа
Чтобы представить себе, как подключить инфракрасный пленочный теплый пол, нужно на листе бумаги нарисовать схему укладки.
Следует знать, что плёнку не укладывают под габаритную мебель или технику: шифоньеры, стенки, комоды, холодильники и стиральные машинки. Плёнка, уложенная под тяжёлые предметы, перегреется и перестанет работать. Плюс здесь в том, что при параллельном соединении это не так страшно: остальная площадь тёплого пола будет продолжать выполнять свою задачу. От края плёнки до тяжёлой мебели должно остаться расстояние не менее 20 см. Такой же отрезок должен отделять её и от стены. Для фиксации используют скотч.
Совет. Чтобы уменьшить количество соединений, укладывают плёнку вдоль длинной стороны комнаты.
Плёнка бывает односторонней или двусторонней. В первом случае есть специальные отметки производителя, которые указывают, какой стороной её укладывать. Это указание очень важно соблюдать.
Разрезают плёнку строго по специальным линиям разреза. Внахлёст укладывать плёнку нельзя. Между полосами должно остаться расстояние в 0,5 см. Скотчем плёнку сразу фиксируют, пока она не сдвинулась. Несоблюдение этих требований приводит к тому, что тёплый пол выйдет из строя.
Как подключать плёночный тёплый пол
Подключение начинают с соединений плёнки между собой. Используются зажимы из комплекта. Другие зажимы или какой-то подручный материал использовать опасно.
Полосы подключают строго параллельно. Подробная схема прилагается в инструкции.
Совет. Чтобы сэкономить кабели, плёнку соединяют со стороны рядов, расположенных ближе к терморегулятору.
Контакты, которые не используются для соединения проводов (на противоположной стороне) обязательно изолируют накладками из комплекта.
Термодатчик устанавливают по центру полосы термоплёнки, недалеко от места, где крепится терморегулятор. В теплоизоляторе для термодатчика вырезают углубление.
Затем приступают к подсоединению плёнки и термодатчика к терморегулятору. К электросети подключают всю систему только через дифференциальный автоматический выключатель.
Перед тем, как монтировать чистовое покрытие, нужно убедиться в том, что всё сделано правильно. Тёплый пол включают на полную мощность и ждут несколько минут. Если весь пол прогрелся, запаха горелой пластмассы нет, не слышно постороннего пощёлкивания, нет искрения, значит, всё нормально.
Когда испытание прошло успешно, можно укладывать финишное покрытие.
Финишное покрытие
Когда требуется стелить ламинат или паркет, то достаточно положить поверх плёнки гидроизоляционный материал (полиэтиленовую плёнку). Для ковролина или линолеума понадобится ДВП или фанера. Твёрдое покрытие нужно для того, чтобы защитить инфракрасную плёнку от возможного механического повреждения при эксплуатации.
Совет. Перед тем, как приобретать линолеум для укладки поверх тёплого пола, нужно убедиться в качестве изделия, чтобы исключить его деформацию при нагреве.
Большой плюс такого простого монтажа в том, что тёплые полы легко демонтировать в любое время: например, при переезде или при капитальном ремонте помещения.
.jpg)
