Схема теплого пола: пошаговая инструкция по укладке

Схема укладки теплого пола

Водяной пол относится к системе комфортного отопления, и чтобы схема теплого пола для дома была правильно подобрана, необходимо знать площадь помещения и количество комнат.

В сравнении с традиционной радиаторной системой отопления, при которой теплый воздух поднимался к потолку, а пол остается холодным, система теплого пола равномерно отапливает помещение по всей площади, причем температура воздуха у пола выше, чем у потолка, что благотворно влияет на человека.

В сравнении с традиционной системой отопления теплый водяной пол на 25% дешевле в эксплуатации.

Виды и технология теплого пола

В системе отопления пола используются два вида обогрева: водяной и электрический. Принцип отдачи тепла у обеих систем одинаков.

У водяного варианта обогрев пола происходит от выложенных по определенной схеме на бетонное основание металлопластиковых труб, по которым циркулирует горячая вода. Источником горячей воды может быть электрический, твердотопливный или газовый котлы, а также центральное отопление.

Электрический вариант обогрева пола использует специальный экранированный кабель, уложенный по аналогичной схеме, что и водяной, но обогрев происходит за счет тепла, отдаваемого нагретым кабелем.

Рынок предлагает новую технологию обогрева пола на основе термо — труб, в которых теплоноситель, вода или фреон, составляет 12% от объема теплоносителя водяного теплого пола, а КПД системы 98%. В сравнении с водяным теплым полом энергетические затраты у пола с теплоносителем из термо – труб в 2,5 раза ниже. Правда и стоимость с монтажом новой системы в 7 раз превышает стоимость водяного теплого пола.

Оба вида обогрева пола позволяют получить комфорт проживания, но имеют эксплуатационные риски, которые должны исключаться на стадии проектирования.

Схемы укладки водяного пола

Технологическая схема обогрева напольного покрытия системой водяного пола включает: источник горячей воды, распределительный коллектор и теплоноситель в виде труб из меди или металлопластиковых труб.

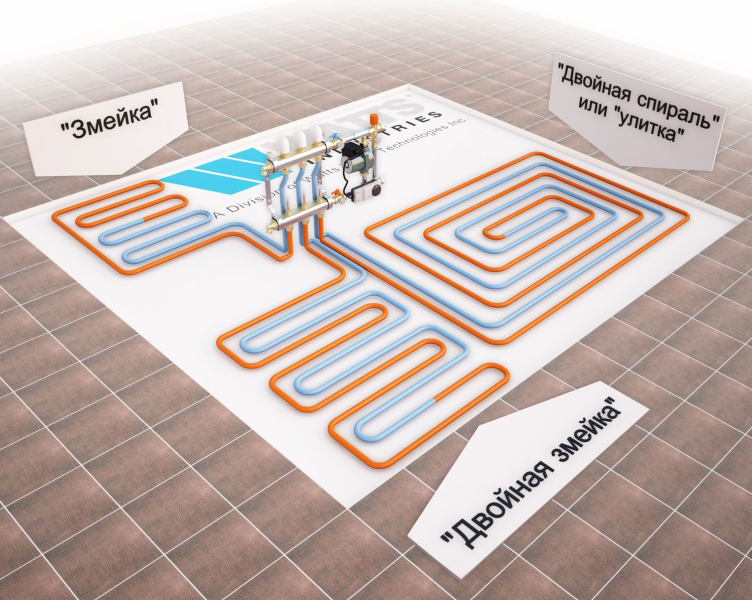

Схемы укладки теплого пола От схемы укладки зависит равномерность обогрева пространства

Источником горячей воды в малоэтажных домах являются котлы на твердом топливе, газе или жидком топливе и электрические котлы, а также централизованное теплоснабжение. Схема укладки труб для водяного теплого пола влияет на равномерность обогрева напольного покрытия. Применяется 3 схемы укладки труб: змейкой, улиткой и комбинированный.

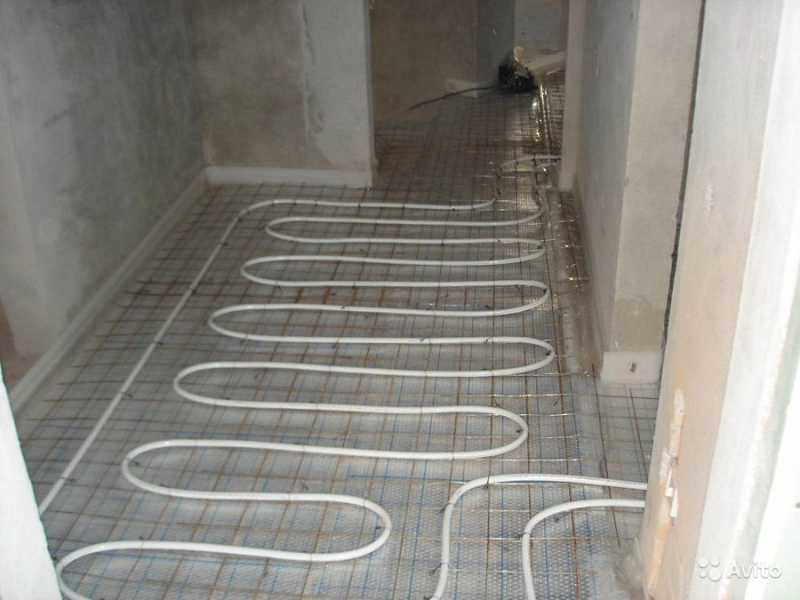

Начало укладки трубы змейкой по периметру вдоль стены, на второй стене укладка трубы переходит в змейку, закрывая всю площадь пола, и возвращается к источнику тепла. В этом варианте одна половина пола прогревается горячей водой, а вторая охлажденной.

Способ укладки трубы зигзагом используют, если требуется отапливать участки пола с разной интенсивностью обогрева.

Второй вариант укладки трубы змейкой выполняется от стены с теплоносителем трубой, сложенной вдвое: половина трубы – подача горячей воды, а вторая половина от противоположной стены – возврат остывающей воды к теплоносителю. Вторая схема змейкой равномерно обогревает напольное покрытие двумя трубами горячей и охлажденной воды.

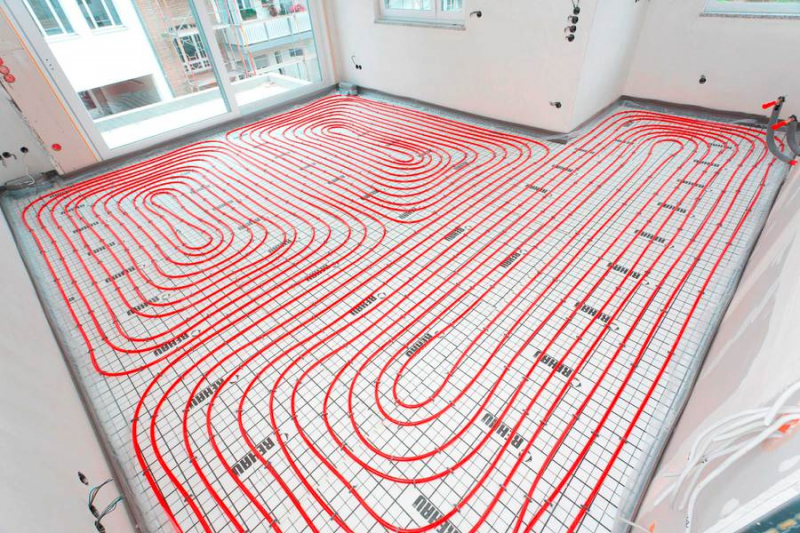

Вариант укладки улиткой предусматривает сложенные пополам трубы проложить по спирали по периметру комнаты. Трубы необходимо укладывать вдоль стен, перемещаясь к центру пола комнаты.

Укладка «Улитка»

Этот вариант укладки также равномерно прогревает весь пол. Способ укладки труб в системе теплых полов по спирали применяется в комнатах, где требуется равномерный прогрев пола, причем пол у наружных стен прогревается интенсивнее, и эта схема укладки позволяет эксплуатировать котлы меньшей мощности с той же отдачей теплоносителя.

Для прогрева наружных стен угловых комнат применяют комбинированный вариант укладки, где трубы с подачей горячей воды проходят вдоль наружных стен. Если требуется интенсивнее прогреть пол у наружных стен, расстояние между трубами у стен уменьшается, а ближе к центру комнаты увеличивается.

Укладка водяного пола осуществляется на бетонное основание, деревянный настил и на плиты из полистирола.

Чтобы тепло сохранялось в напольном покрытии, на основание перед монтажом системы укладывается фольгированная подложка, стороной с фольгой в сторону пола.

Стыки рядов подложки заклеивают фольгированным скотчем.

Укладка системы водяного теплого пола позволяет равномерно обогреть площадь пола и уменьшить эксплуатационные затраты на источнике тепла.

Схема укладки водяного теплого пола прочерчивается в проекте с учетом материала основания. На схеме отражается место подключения к источнику горячей воды системы водяного пола, вариант укладки и расстояние уложенных труб от стен комнаты и между трубами.

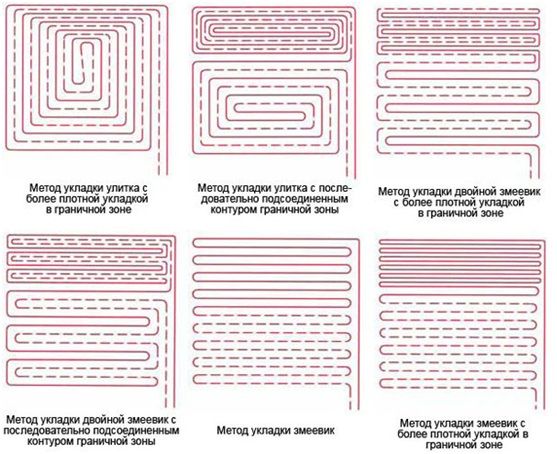

Схемы укладки труб для обогрева пола

Расчет водяного теплого пола

Без расчета теплого пола приступать к закупке материалов и сборке системы нельзя, отсутствие проекта негативно скажется на отоплении помещения.

Профессиональный расчет водяного пола выполняют теплотехники, грубый подсчет можно провести самостоятельно по инструкции:

1. Определяем место установки распределительного коллектора. Замеряем площадь отапливаемых комнат, определяем диаметр труб в отопительном контуре.

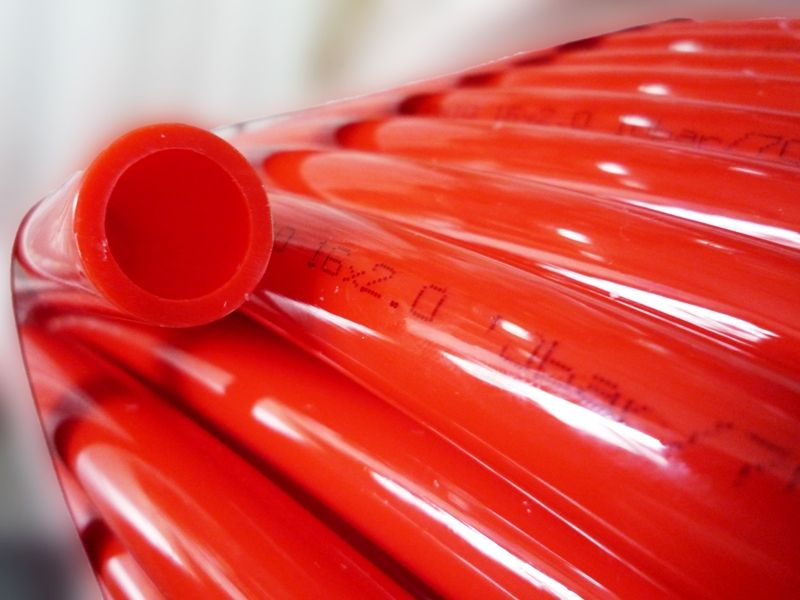

2. При использовании трубы диаметром 16 мм или 20 мм длина контура не превышает 100 и 120 м. Контур отапливает 15 – 20 м 2 пола, разница в длине контуров не превышает 15 м.
3. До составления схемы укладки водяного теплого пола определяем места постоянного нахождения габаритной мебели, в которых теплый пол не прокладываем.
4. Между трубами в контуре расстояние составляет 15 – 20 см в зависимости от отрицательной температуры в зимний период. В северных районах при температуре ниже – 30*С это расстояние уменьшаем до 10 см.
5. Исходя из площади комнат, рассчитываем количество отопительных контуров, определяем потребность в теплоносителе и подбираем коллектор. О том, как рассчитать теплые полы с помощью программы, смотрите в этом видео:

Монтаж теплого пола на бетонное основание

После расчета теплого пола и составления схемы укладки приобретаем материалы, оборудование, инструмент и приступаем к монтажу системы.

Сборка теплых полов выполняется на бетон, уложенные на бетонное основание полистирольные плиты и деревянный каркас, смонтированный на бетонном основании.

Монтаж выполняется по проектным схемам, где определен источник тепла с распределительным коллектором, отапливаемые комнаты и количество контуров отопления в этих комнатах.

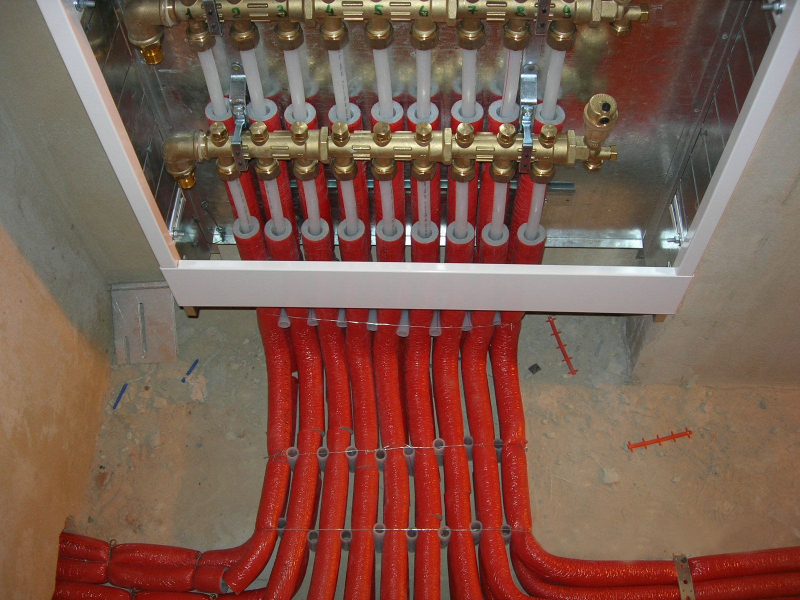

Распределительный коллектор теплого пола

Коллектор, распределяющий горячий водяной поток по схемам теплых водяных полов, устанавливается в технической комнате либо в распределительном шкафу, в которые подается горячая вода из источника тепла.

Коллектор выполняется в виде двух цилиндров из нержавеющей стали, заваренных с двух сторон. Один из цилиндров через приваренные патрубки принимает от источника тепла и распределяет горячую воду по обогревательным контурам, другой цилиндр собирает охлажденную воду из контуров и возвращает источнику тепла.

Процесс циркуляции воды по контурам отопления осуществляется с помощью циркуляционного насоса, клапанов, вентилей и термостата коллекторной группы.

Кроме распределительных функций коллектор теплового пола через термостатический клапан регулирует температуру воды, подающуюся в контуры обогрева, а при помощи электропривода и клапанов коллекторной группы регулирует напор потоков горячей воды в отопительных контурах.

Если источником тепла является центральное отопление, то циркуляционный насос в коллекторной группе не требуется.

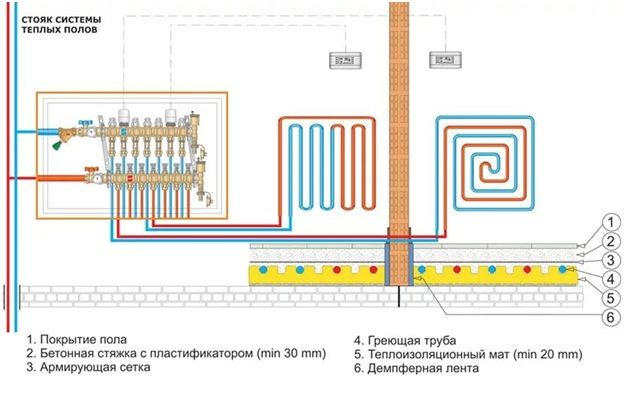

Схема подключения водяного теплого пола

Бетонный пол

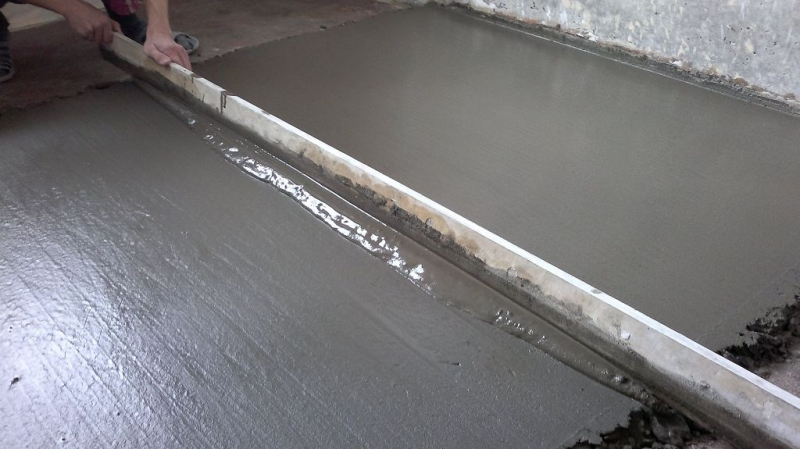

Перед сборкой теплого пола выравниваем бетонное основание с помощью наливного пола. Если поверхность бетонного основания имеет дефекты, которые нельзя устранить наливным полом, выполняем бетонную стяжку. По высохшей стяжке приступаем к сборке теплых полов по схеме проекта.

1. По периметру пола выставляем кромочную изоляцию из демпферной ленты и крепим ее к стенам комнаты. Высота ленты перекрывает толщину комплекта теплого пола, включающего слой утеплителя, шланги теплоносителя и армированную стяжку.
2. На бетонное основание укладываем фольгированную подложку для сохранения тепла от водяного пола в утеплителе и бетонной стяжке, и для защиты утеплителя от влаги бетона. Подложка укладывается слоем фольги в сторону напольного покрытия, стыки рядов подложки соединяются фольгированным скотчем.
3. На уложенную изоляцию выполняется монтаж плит утеплителя толщиной 50 мм. Ряды утеплителя укладывается со смещением, чтобы стыки плит не совпадали и создавали единый плотный настил. Слой панелей закрывается пароизоляционной пленкой.
4. На плиты утеплителя монтируется арматурная сетка с клеткой 10 на 10 см или 15 на 15 см. Сетка фиксируется на скобах упорах, установленных через 50 см друг от друга по всей площади пола. Упоры по высоте рассчитаны на монтаж двух сеток: под водяным теплым полом и над ним.
5. Монтаж трубы начинаем с присоединения к выходному патрубку коллектора, а далее, по смонтированной сетке укладываем водяной пол по проектной схеме, закрепляя к сетке стягивающими хомутами. Трубы закрепляем с небольшой слабиной, учитывающей изменение размера трубы от колебаний температуры теплоносителя. При укладке трубы по схеме улитка учитываем обратный ход трубы, чтобы выдержать расстояние между трубами 10 или 15 см. По этой схеме прогрев пола у стен более интенсивен. Если одного контура для комнаты недостаточно, разбиваем площадь пола на два контура с одинаковой длиной труб теплоносителя, которые предварительно учитываем в проекте. По окончании укладки трубы второй конец подсоединяем к входному патрубку коллекторной группы.
6. Над уложенной трубой теплоносителя монтируем вторую армированную сетку для придания заливаемой стяжке прочности, чтобы во время эксплуатации пола стяжка не растрескалась.
7. Перед заливкой стяжки смонтированный водяной пол испытываем на герметичность и работоспособность, выполняя опрессовку системы с помощью воздуха. Подачу воздуха в систему выполняем с помощью воздушного компрессора и создается давление 4 бара на весь период испытаний. При нарушении герметичности воздух из системы уходит и давление падает.

Стяжку заливают только после проверки системы теплого пола на герметичность

В большой комнате швы выполняются между контурами, проходят через трубы только в местах перехода от гребенки к контуру. В местах деформационного шва на трубы надевается защитная гофра, а арматурная сетка разрезается. Усадочный шов выполняется шириной 10 мм, шов закрывается силиконовым герметиком.

Запуск в эксплуатацию теплого водяного пола осуществляется после полного отверждения бетонной стяжки. Сушить стяжку теплым полом категорически запрещается.

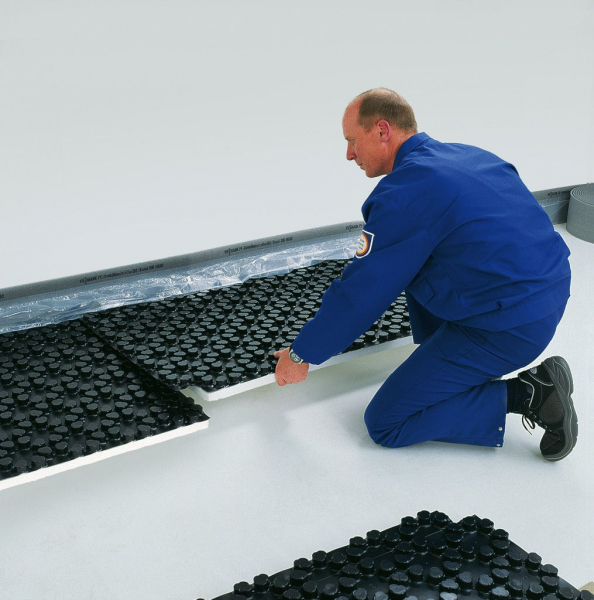

Полистирольные маты для теплого пола

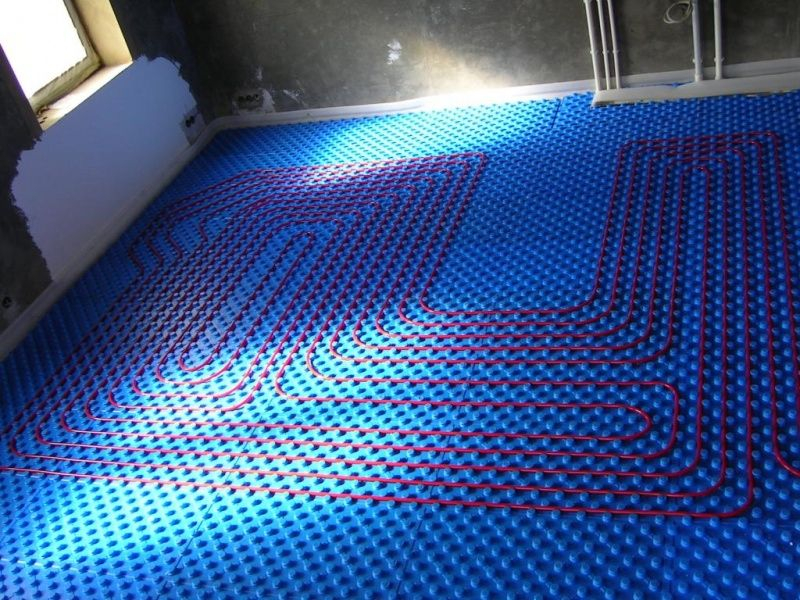

Схема укладки теплого водяного пола на основание из полистирольных плит менее сложна и выполняется без бетонной стяжки. Порядок действий повторяет монтаж водяного пола на бетоне.

На бетонное основание укладывается гидроизоляция в виде полиэтиленовой пленки или фольгированной подложки. На пленку укладываются плиты, создавая настил, в который монтируются алюминиевые пластины с пазом для монтажа водяного теплого пола.

В ячеистой структуре удобно укладывать водяной контур

Алюминиевые пластины укладываются по проектной схеме, выкладывая контур теплого пола. Уложенные в пазы алюминиевых пластин трубы подсоединяются к распределительному коллектору и фиксируются к пластинам стягивающими хомутами.

Пластины на полистирольном настиле покрывают 80% общей площади и, прогреваясь от системы теплоносителя, способны дополнительно равномерно нагревать напольное покрытие.

После укладки труб систему теплого пола испытывают на герметичность, аналогично испытанию при монтаже на бетоне. Затем панели полистирола с системой водяного пола закрывают двумя слоями гипсоволокнистого листа, обладающего высокой вязкостью и прочностью. На уложенный настил из ГВЛ выполняется монтаж напольного покрытия. Подробнее о том, как уложить контур на маты смотрите в этом видео:

В отличие от плит полистирола для монтажа водяного пола используют пенополистирольные специальные маты, на которых отлита ячеистая структура. Ячейки позволяют укладывать трубы без дополнительных пластин по различным схемам с учетом проектного шага между трубами. После монтажа теплого пола маты с водяным полом заливаются цементной стяжкой или закрываются гипсоволокнистыми листами.

Монтаж водяного теплого пола на пенополистирольные маты позволяет уменьшить затраты по сравнению с монтажом системы на бетоне и сохранить тепло в напольном покрытии.

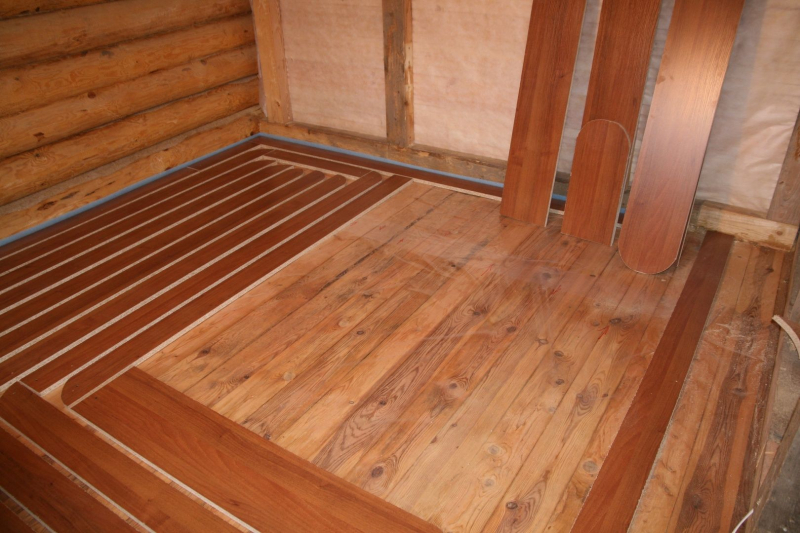

Деревянные плиты для теплого пола

Монтаж по схеме водяного пола выполняют и на деревянное основание в виде модульного изделия из ДСП с алюминиевыми пластинами. В пластинах выдавлены пазы под трубы. Порядок сборки пола повторяет укладку с применением полистирольных плит, но с учетом низкой теплопроводности ДСП, под них утеплитель не укладывается.

Пазы для укладки труб водяного пола выполняют на деревянном основании в виде каркаса из реек, в который вмонтированы алюминиевые пластины.

Трубы укладывают в пазы алюминиевых пластин, находящихся между рейками. Затем настил с трубами накрывают настилом из листов ГВЛ, на которых собирают напольное покрытие.

Такие полы устраиваю в деревянных домах с балочным перекрытием.

Технология укладки водяного теплого пола

Статью опубликовал: Николай Стрелковский

Водяной теплый пол (ВТП) является достаточно популярным способом обогрева жилых помещений в частном строительстве. Его выбирают из-за высокой экономической эффективности. Использование этой разновидности теплого пола позволяет экономить на обогреве до 30% энергии. Кроме этого, данный вид обогрева весьма надежен, при правильном монтаже ВТП может прослужить до 50 лет.

Технология укладки водяного теплого пола

Область применения ВТП

Самый значительный недостаток данной разновидности теплого пола – это то, что его нельзя использовать в многоквартирных домах, которые отапливаются централизованно. В теории вы можете подать заявку в Теплосеть, а также в управляющую компанию, пройти через многочисленные проверки и согласования, и все-таки установить ВТП, подключив его к системе централизованног о отопления. Но на деле в большинстве случаев согласовать проект не получится.

Проект монтажа теплого водяного пола

Нелегальная врезка в общий контур отопления чревата неприятными последствиями как для вас, так и для ваших соседей. Температура и давление в системе отопления слишком высокие для системы теплого пола, малейшая ошибка при монтаже может привести к утечке теплоносителя, вы можете затопить соседей снизу и оставить без тепла соседей сверху. Поэтому в многоквартирных домах предпочтительно использовать электрический теплый пол.

Теплый водяной пол

Зато в частных домах ВТП позволяет значительно экономить на отоплении, за счет равномерного прогрева воздуха в помещении и достижения наивысшей температуры у пола, а не у потолка, как при радиаторной системе отопления.

Благодаря высокой надежности, ВТП отлично подходит для отопления гаража или мастерской.

Обустройство теплого пола в гараже

Наилучший обогрев достигается применением в качестве финишного покрытия кафельной или мраморной плитки, а также ламината. Чуть хуже дело обстоит с ковролином, так как он плохо проводит тепло.

Принцип работы ВТП

Теплый пол схема с готовым модулем

В цементную стяжку закладываются пластиковые или металлические трубы, по которым благодаря циркуляционному насосу непрерывно протекает теплоноситель, нагретый в котле отопления. Он отдает тепло стяжке, после чего возвращается обратно в котел. Стяжка путем конвекции передает тепло финишному покрытию, а от него нагревается воздух в помещении. Если ВТП является единственным источником отопления, то температура регулируется на котле. Если же теплый пол дополняет радиаторное отопления, то регулирование температуры осуществляется при помощи смесительного узла, в котором происходит смешивание нагретого и охлажденного теплоносителя в установленной пропорции.

Подключение теплого пола к системе

Таким образом, вся система состоит из нагревательного котла, общего стояка отопления, распределительно го узла и труб, по которым циркулирует теплоноситель. Теплоносителем может быть обычная вода или специальная жидкость, например, антифриз.

Коллектор и схема работы водяного теплого пола

Распределительны й узел, в свою очередь, состоит из циркуляционного насоса, смесительного узла и коллекторной группы, которая осуществляет «разводку» различных контуров отопления.

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления.

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Преимущества и недостатки ВТП

Плюсами водяного теплого пола являются:

• высокая энергетическая эффективность. Более эффективная схема отопления позволяет экономить до 30% энергии. Это самый дешевый способ подогрева полов в помещениях;
• высокая надежность системы при условиях правильного монтажа. Средний срок службы ВТП составляет 50 лет;
• ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от использования радиаторов и более эффективно использовать пространство комнаты.

К минусам водяного теплого пола относятся:

• сравнительно высокая сложность проектировки и монтажа. Важно тщательно продумать размещение всех элементов системы теплого пола и разводку труб между помещениями. Контур циркуляции не должен содержать стыков, поэтому нужно заранее начертить схему расположения труб и рассчитать необходимую длину;
• невозможность применения в большинстве многоквартирных домов из-за несовместимости с системами централизованног о отопления.

Пошаговая инструкция по монтажу ВТП

Этап проектирования

На этом этапе необходимо определиться будет ли ВТП являться основным источником отопления, или же он лишь дополнит радиаторное отопление. В первом случае можно обойтись без смесительного узла и регулировать температуру напрямую на котле. В этом случае, как правило, котел греет теплоноситель до 45 градусов, после чего он напрямую поступает в систему теплого пола.

Если же ВТП дополняет систему радиаторного отопления, то установка смесительного узла строго обязательно. Для эффективной работы радиаторов теплоноситель должен иметь температуру 70 градусов, это слишком высокая температура для системы теплого пола, поэтому теплоноситель необходимо охлаждать в смесительном узле.

Вам нужно спроектировать размещение отдельных коллекторных узлов и смесителей для каждого этажа здания, они должны быть подключены к общему отопительному стояку. Рекомендуется размещать коллекторный узел в центре этажа, чтобы длина труб до всех отапливаемых комнат была примерно одинаковая. Это значительно облегчит настройку всей системы.

Наилучшим вариантом является использование уже готовых коллекторных шкафов, которые собраны и проверены в заводских условиях. Вам нужно лишь выбрать необходимое количество коллекторных групп, мощность циркуляционного насоса и смесительный узел, если он необходим. Шкаф монтируется в стену и к нему подключается отопительный контур из общего стояка и циркуляционные контуры теплого пола. Единственным недостатком применения готового коллекторного шкафа является его сравнительно высокая цена, но когда речь идет о повышенной надежности и безопасности, экономить не имеет смысла.

Для грубой оценки необходимого количества труб можно исходить из расчета 5 погонных метров трубы на 1 м2 пола. Оптимальными по соотношению цена/качество являются полимерные трубы из сшитого полиэтилена. Они мало весят, неприхотливы в монтаже и имеют срок службы 50 лет. Металлические трубы имеют больший срок службы, но стоят заметно дороже и их сложнее монтировать. На сегодняшний день большинство систем водяного теплого пола работают на полимерных трубах.

Водяной теплый пол. Проект составляется после проведения замеров и расчетов

Необходимо заранее продумать схему укладки трубы. Для небольших помещений подходит параллельная укладка труб «змейкой» с шагом 20-30 см. Это наименее трудоемкий способ, но он не подходит для больших помещений и случаев, когда шаг трубы должен быть меньше 20 см. В большом помещении при укладке «змейкой» температура пола в противоположных углах комнаты будет заметно отличаться, а при укладке «змейкой» с малым шагом труба может легко сломаться из-за слишком сильного изгиба.

На помощь приходит метод укладки «спиралью», он более трудоемкий, но дает лучшие результаты. Нагрев пола будет максимально равномерным, а труба не будет испытывать дополнительных нагрузок на изгиб.

Варианты укладки труб

В общем случае для помещений площадью менее 10 м2 используют укладку «змейкой», для пощади 10-15 м2 могут применяться оба способа, а для больших помещений, как правило, применяют несколько параллельных спиралей.

Если теплый пол является единственным источником отопления, то шаг трубы должен составлять 15-20 см, если же в помещении есть другие источники обогрева, то шаг увеличивают до 25-30 см.

Расчет системы теплого пола

Подготовка основания

Основание для укладки труб должно быть максимально ровным. Не допускается перепад высот в одном циркуляционном контуре более 6 мм. При необходимости залейте пол черновой бетонной стяжкой.

Видео – Подготовка пола к монтажу теплого пола

Между черновой стяжкой и трубами должен располагаться достаточный слой теплоизоляции. Если под теплым полом находится отапливаемое помещение, то достаточно будет положить слой полистирола или пенофола толщиной 3-5 мм. Если снизу находится холодное помещение, то слой необходимо увеличить как минимум до 20 мм. Если это первый этаж и ниже пола находится грунт, то слой утеплителя должен составлять 60-80 мм.

На фото демпферная лента и мультифольга

После того как теплоизоляция будет уложена, не поленитесь начертить на ней схему укладки труб с помощью маркера. Это значительно облегчит монтаж и поможет выявить возможные ошибки еще до начала работ по укладке труб.

Раскладка и закрепление труб

Наиболее популярным способом закрепления труб является применение специальной монтажной сетки. Это металлическая или пластиковая сетка с ячейкой 100 мм, которая расстилается поверх теплоизоляции. Трубы раскладываются на сетке в соответствии со схемой и крепятся при помощи проволоки или пластиковых хомутов. Плюсами этого способа является дополнительно укрепление финишной стяжки за счет армирования сеткой, а к минусам можно отнести высокие трудозатраты при монтаже.

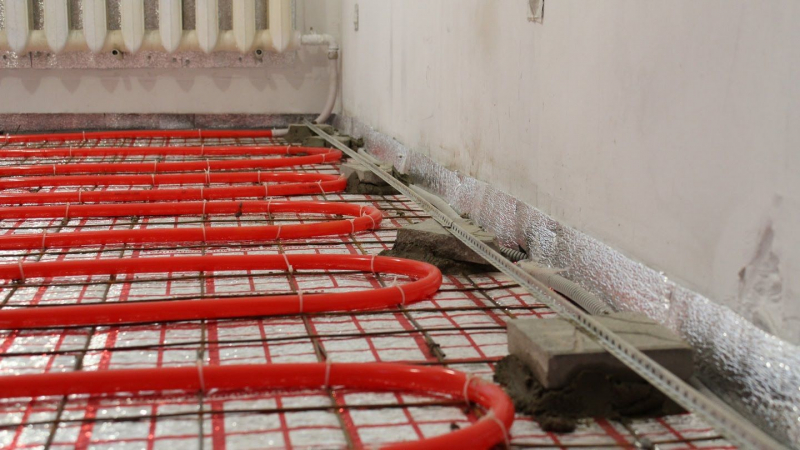

Укладка армирующей сетки

Вторым распространенным способом укладки является использование полистирольных матов, созданных специально для монтажа водяного теплого пола. Они одновременно играют роль теплоизоляции и фиксируют трубы в нужном положении. Это достигается за счет того, что на лицевой стороне мата сделаны специальные выступы, расположенные в шахматном порядке. Труба прокладывается между этими выступами, которые надежно фиксируют ее в нужном положении. Это более дорогой, но и более удобный и быстрый способ монтажа водяного теплого пола.

Независимо от того какую схему укладки и способ монтажа вы выбрали, избегайте чрезмерных перегибов труб, старайтесь лишний раз не наступать на них и не ронять тяжелые предметы. Даже небольшое повреждение трубы потребует замены всего контура.

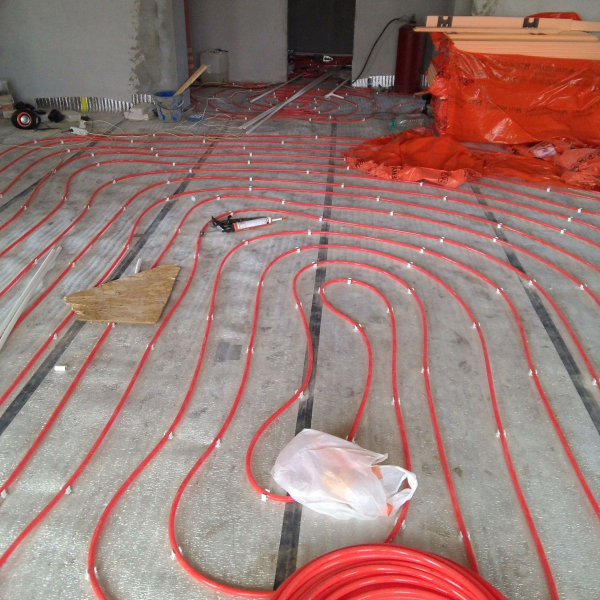

Укладка труб водяного пола. Пример с подключением радиатора в систему

Отрезайте трубу только по месту, то есть начинайте укладку от подающего коллектора и отрезайте остатки трубы только после того, как доведете ее до возвратного коллектора. Не экономьте на трубах, не располагайте их в натяг и не пытайтесь сделать соединение двух отрезков. Возможная экономия не стоит потенциальных проблем, связанных с утечкой теплоносителя.

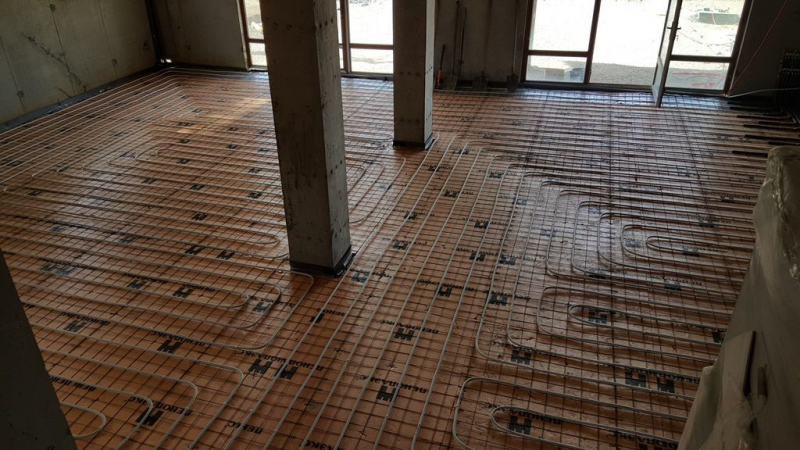

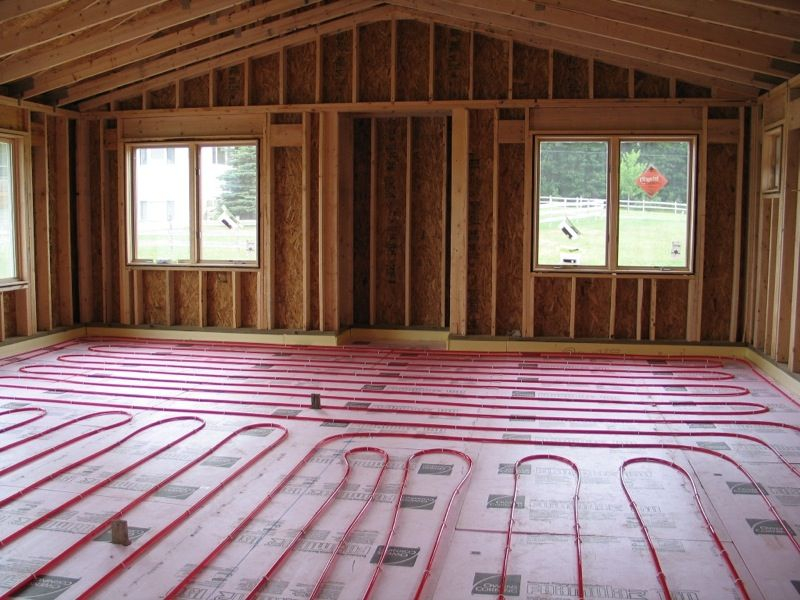

Уложенные трубы водяного пола

При укладке труб «змейкой», постарайтесь начало трубы расположить у «холодной» стены комнаты или у окна, чтобы компенсировать неравномерность нагрева пола. При укладке «спиралью» такой необходимости нет, пол всегда будет прогреваться равномерно.

Насос в системе теплого пола

Подключение труб к насосу

После того как все контуры будут разложены и подключены к коллекторной группе, можно приступать к гидравлическим испытаниям системы.

Испытания ВТП

Перед заливкой стяжки необходимо испытать всю систему повышенным давлением и температурой. Заполните систему теплоносителем. Убедитесь, что все контуры, присоединенные к коллекторной группе, заполнились. После чего доведите давление в системе до 5 бар. Давление будет постепенно снижаться, это нормально. При достижении давления в 2-3 бар снижение должно прекратиться. Снова доведите давление до 5 бар, повторите этот цикл несколько раз. Внимательно осмотрите все контуры циркуляции, убедитесь, что отсутствуют даже незначительные утечки.

Видео – Смесительный узел для теплого пола

Доведите давление в системе до отметки в 1.5-2 бар, что соответствует рабочему давлению и оставьте так на сутки. Давление не должно падать. Если все в порядке, то можно приступать к финальным испытаниям.

Выставите на котле максимальную рабочую температуру и установите циркуляционные насосы на достижение рабочего давления. Если теплый пол дополняет радиаторное отопление, то выставите регуляторы смесительных узлов на рабочие отметки. Дождитесь полного нагревания всей системы. Убедитесь, что все циркуляционные контуры теплые и нагреты примерно одинаково. Проверьте это еще раз через сутки. Если все в порядке, то можно отключать нагрев и готовиться к заливке финишной стяжки.

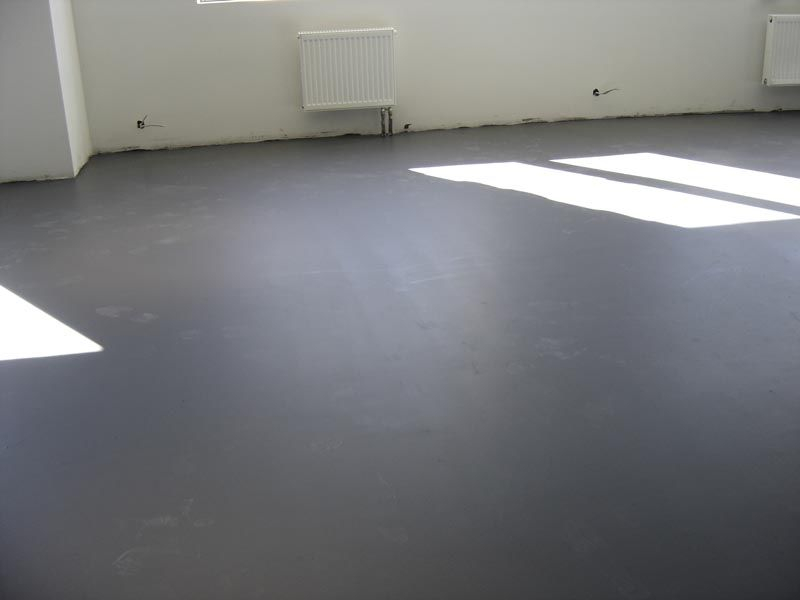

Заливка финишной стяжки

Заливать стяжку можно только на полностью остывшие трубы, не допускается заливка стяжки, если температура труб выше 25 градусов.

Оптимальным вариантом является использования специальной стяжки для теплого пола, она обладает наилучшим коэффициентом теплопроводности и прогревается максимально равномерно.

Толщина стяжки над трубами для жилых помещений должна составлять 20 мм, если вы делает теплый пол в гараже или мастерской, то целесообразно довести толщину слоя стяжки до 40 мм.

Бетон для стяжки

Плюсы и минусы смесей для заливки теплого пола

Рекомендация для лучшего твердения бетона

Не допускается включать нагрев теплого пола до полного высыхания стяжки, обычно это требует не менее 28 дней.

Поверх стяжки можно положить любое финишное покрытие, но наилучший эффект достигается при применении плитки и ламината.

Видео – Технология укладки водяного теплого пола

Понравилась статья?
Сохраните, чтобы не потерять!

Технология укладки теплого пола: способы монтажа и подробная пошаговая инструкция!

Для создания теплой и комфортной атмосферы в доме используются не только традиционные системы отопления, но и другие методы, среди которых – теплый пол. Что это за система и как правильная технология укладки теплого пола поможет повысить комфорт проживания в домах и квартирах? Подробнее об этом и пойдет речь в данной статье.

Теплый пол своими руками

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Обратите внимание! Эксплуатация водяных теплых полов обходится владельцам намного дешевле, чем электрическая система, поэтому их часто используют в качестве основного источника тепла в доме.

Водяные теплые полы или электрические

Преимущества и недостатки

• равномерное распределение тепла по площади помещения;
• система не создает никаких проблем людям, страдающих от астмы или аллергии;
• вырабатываемая энергия является абсолютно безопасной;
• простой монтаж и эксплуатация теплого пола;
• установленная система не занимает полезное пространство в доме;
• конвекционные потоки при использовании системы подогрева пола отсутствуют.

• высокая стоимость электроэнергии при сравнении с другими видами топлива;
• наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
• при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
• система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

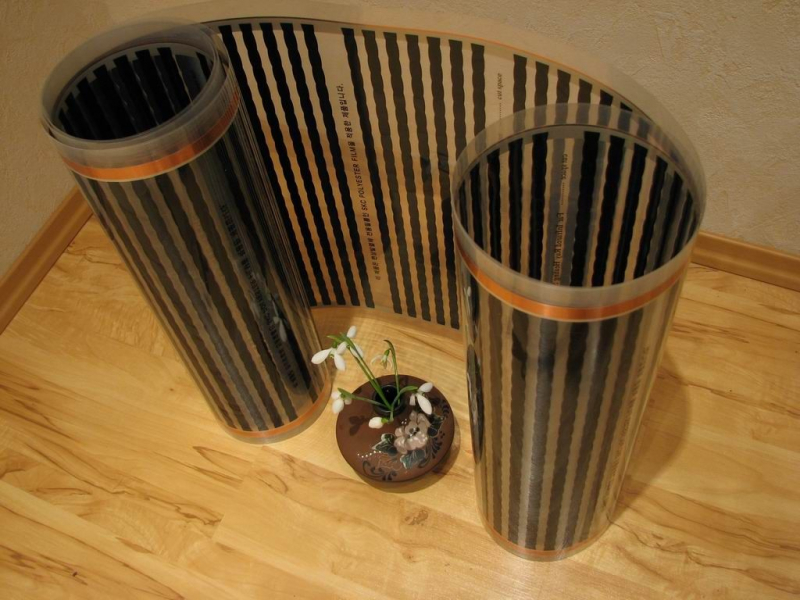

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Сравнительная характеристика

Поскольку водяные и электрические системы подогрева пола являются основными, важно ознакомиться с их сравнительными характеристиками. Ниже приведены некоторые вопросы для сравнения разных видов систем.

Теплый пол — какой лучше выбрать

Таблица. Сравнение разных систем теплого пола.

Выбор теплого пола

Выбирать тот или иной вид теплого пола необходимо с учетом не только своего бюджета, но и места дальнейшей установки. Как только система будет выбрана, а все материалы закуплены, можно приступать к монтажу.

Схема теплого пола: пошаговая инструкция по укладке

Водяной пол относится к системе комфортного отопления, и чтобы схема теплого пола для дома была правильно подобрана, необходимо знать площадь помещения и количество комнат.

В сравнении с традиционной радиаторной системой отопления, при которой теплый воздух поднимался к потолку, а пол остается холодным, система теплого пола равномерно отапливает помещение по всей площади, причем температура воздуха у пола выше, чем у потолка, что благотворно влияет на человека.

В сравнении с традиционной системой отопления теплый водяной пол на 25% дешевле в эксплуатации.

Виды и технология теплого пола

В системе отопления пола используются два вида обогрева: водяной и электрический. Принцип отдачи тепла у обеих систем одинаков.

У водяного варианта обогрев пола происходит от выложенных по определенной схеме на бетонное основание металлопластиковых труб, по которым циркулирует горячая вода. Источником горячей воды может быть электрический, твердотопливный или газовый котлы, а также центральное отопление.

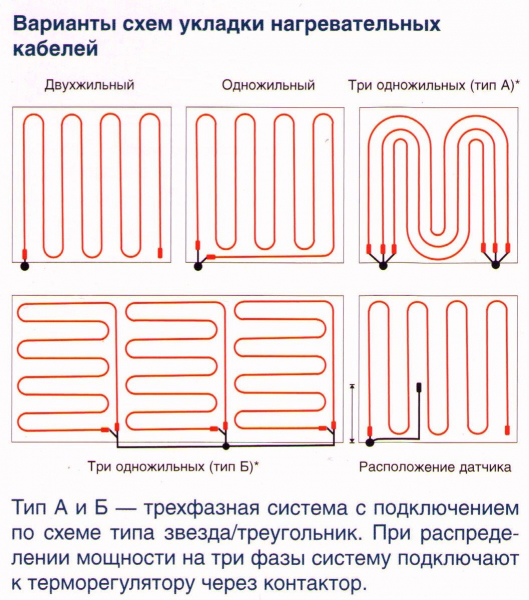

Электрический вариант обогрева пола использует специальный экранированный кабель, уложенный по аналогичной схеме, что и водяной, но обогрев происходит за счет тепла, отдаваемого нагретым кабелем.

Рынок предлагает новую технологию обогрева пола на основе термо — труб, в которых теплоноситель, вода или фреон, составляет 12% от объема теплоносителя водяного теплого пола, а КПД системы 98%. В сравнении с водяным теплым полом энергетические затраты у пола с теплоносителем из термо – труб в 2,5 раза ниже. Правда и стоимость с монтажом новой системы в 7 раз превышает стоимость водяного теплого пола.

Оба вида обогрева пола позволяют получить комфорт проживания, но имеют эксплуатационные риски, которые должны исключаться на стадии проектирования.

Схемы укладки водяного пола

Технологическая схема обогрева напольного покрытия системой водяного пола включает: источник горячей воды, распределительный коллектор и теплоноситель в виде труб из меди или металлопластиковых труб.

Схемы укладки теплого пола

От схемы укладки зависит равномерность обогрева пространства

Источником горячей воды в малоэтажных домах являются котлы на твердом топливе, газе или жидком топливе и электрические котлы, а также централизованное теплоснабжение. Схема укладки труб для водяного теплого пола влияет на равномерность обогрева напольного покрытия. Применяется 3 схемы укладки труб: змейкой, улиткой и комбинированный.

Начало укладки трубы змейкой по периметру вдоль стены, на второй стене укладка трубы переходит в змейку, закрывая всю площадь пола, и возвращается к источнику тепла. В этом варианте одна половина пола прогревается горячей водой, а вторая охлажденной.

Способ укладки трубы зигзагом используют, если требуется отапливать участки пола с разной интенсивностью обогрева.

Второй вариант укладки трубы змейкой выполняется от стены с теплоносителем трубой, сложенной вдвое: половина трубы – подача горячей воды, а вторая половина от противоположной стены – возврат остывающей воды к теплоносителю. Вторая схема змейкой равномерно обогревает напольное покрытие двумя трубами горячей и охлажденной воды.

Вариант укладки улиткой предусматривает сложенные пополам трубы проложить по спирали по периметру комнаты. Трубы необходимо укладывать вдоль стен, перемещаясь к центру пола комнаты.

Этот вариант укладки также равномерно прогревает весь пол. Способ укладки труб в системе теплых полов по спирали применяется в комнатах, где требуется равномерный прогрев пола, причем пол у наружных стен прогревается интенсивнее, и эта схема укладки позволяет эксплуатировать котлы меньшей мощности с той же отдачей теплоносителя.

Для прогрева наружных стен угловых комнат применяют комбинированный вариант укладки, где трубы с подачей горячей воды проходят вдоль наружных стен. Если требуется интенсивнее прогреть пол у наружных стен, расстояние между трубами у стен уменьшается, а ближе к центру комнаты увеличивается.

Укладка водяного пола осуществляется на бетонное основание, деревянный настил и на плиты из полистирола.

Чтобы тепло сохранялось в напольном покрытии, на основание перед монтажом системы укладывается фольгированная подложка, стороной с фольгой в сторону пола.

Стыки рядов подложки заклеивают фольгированным скотчем.

Укладка системы водяного теплого пола позволяет равномерно обогреть площадь пола и уменьшить эксплуатационные затраты на источнике тепла.

Схема укладки водяного теплого пола прочерчивается в проекте с учетом материала основания. На схеме отражается место подключения к источнику горячей воды системы водяного пола, вариант укладки и расстояние уложенных труб от стен комнаты и между трубами.

Схемы укладки труб для обогрева пола

Расчет водяного теплого пола

Заказывайте метраж труб для пола только после проведения расчетов

Без расчета теплого пола приступать к закупке материалов и сборке системы нельзя, отсутствие проекта негативно скажется на отоплении помещения.

Профессиональный расчет водяного пола выполняют теплотехники, грубый подсчет можно провести самостоятельно по инструкции:

1. Определяем место установки распределительного коллектора. Замеряем площадь отапливаемых комнат, определяем диаметр труб в отопительном контуре.
2. При использовании трубы диаметром 16 мм или 20 мм длина контура не превышает 100 и 120 м. Контур отапливает 15 – 20 м2 пола, разница в длине контуров не превышает 15 м.
3. До составления схемы укладки водяного теплого пола определяем места постоянного нахождения габаритной мебели, в которых теплый пол не прокладываем.
4. Между трубами в контуре расстояние составляет 15 – 20 см в зависимости от отрицательной температуры в зимний период. В северных районах при температуре ниже – 30*С это расстояние уменьшаем до 10 см.
5. Исходя из площади комнат, рассчитываем количество отопительных контуров, определяем потребность в теплоносителе и подбираем коллектор. О том, как рассчитать теплые полы с помощью программы, смотрите в этом видео:

Монтаж теплого пола на бетонное основание

После расчета теплого пола и составления схемы укладки приобретаем материалы, оборудование, инструмент и приступаем к монтажу системы.

Сборка теплых полов выполняется на бетон, уложенные на бетонное основание полистирольные плиты и деревянный каркас, смонтированный на бетонном основании.

Монтаж выполняется по проектным схемам, где определен источник тепла с распределительным коллектором, отапливаемые комнаты и количество контуров отопления в этих комнатах.

Распределительный коллектор теплого пола

Коллектор распределяет потоки воды по контурам

Коллектор, распределяющий горячий водяной поток по схемам теплых водяных полов, устанавливается в технической комнате либо в распределительном шкафу, в которые подается горячая вода из источника тепла.

Коллектор выполняется в виде двух цилиндров из нержавеющей стали, заваренных с двух сторон. Один из цилиндров через приваренные патрубки принимает от источника тепла и распределяет горячую воду по обогревательным контурам, другой цилиндр собирает охлажденную воду из контуров и возвращает источнику тепла.

Процесс циркуляции воды по контурам отопления осуществляется с помощью циркуляционного насоса, клапанов, вентилей и термостата коллекторной группы.

Кроме распределительных функций коллектор теплового пола через термостатический клапан регулирует температуру воды, подающуюся в контуры обогрева, а при помощи электропривода и клапанов коллекторной группы регулирует напор потоков горячей воды в отопительных контурах.

Если источником тепла является центральное отопление, то циркуляционный насос в коллекторной группе не требуется.

Схема подключения водяного теплого пола

Бетонный пол

Желательно укладывать теплые полы на ровную поверхность

Перед сборкой теплого пола выравниваем бетонное основание с помощью наливного пола. Если поверхность бетонного основания имеет дефекты, которые нельзя устранить наливным полом, выполняем бетонную стяжку. По высохшей стяжке приступаем к сборке теплых полов по схеме проекта.

1. По периметру пола выставляем кромочную изоляцию из демпферной ленты и крепим ее к стенам комнаты. Высота ленты перекрывает толщину комплекта теплого пола, включающего слой утеплителя, шланги теплоносителя и армированную стяжку.
2. На бетонное основание укладываем фольгированную подложку для сохранения тепла от водяного пола в утеплителе и бетонной стяжке, и для защиты утеплителя от влаги бетона. Подложка укладывается слоем фольги в сторону напольного покрытия, стыки рядов подложки соединяются фольгированным скотчем.
3. На уложенную изоляцию выполняется монтаж плит утеплителя толщиной 50 мм. Ряды утеплителя укладывается со смещением, чтобы стыки плит не совпадали и создавали единый плотный настил. Слой панелей закрывается пароизоляционной пленкой.
4. На плиты утеплителя монтируется арматурная сетка с клеткой 10 на 10 см или 15 на 15 см. Сетка фиксируется на скобах упорах, установленных через 50 см друг от друга по всей площади пола. Упоры по высоте рассчитаны на монтаж двух сеток: под водяным теплым полом и над ним.
