Бюджетная акустическая система 2.1 для дома своими руками

Hi-End акустика своими руками, или как сделать хорошие колонки

Посвящается тем, у кого есть свободное время

Открываем популярный журнал про хороший звук и с удовольствием смотрим на изящные образы (если не сказать образА) акустических систем, а посмотреть есть на что. Мощные башни ощетинились во все стороны динамиками, блестят своими лакированными боками, давят паркет острыми шипами и вообще вызывают чувство глубокого уважения. Похоже, у них есть только один недостаток – это, конечно, цена. Возникает вполне логичный вопрос, а что если сделать копию какого-либо монстра самому? Купить динамик несложно, собрать корпус, пускай и не такой красивый – тоже, катушки и конденсаторы можно отечественные, аккуратно спаять 3 детали – и вовсе задача для ученика 10-го класса школы.

С учетом количества готовых модулей, которые предлагает Ebay, сделать хороший усилитель не намного сложнее. Чего там только нет: коммутация, защита АС, платы класса A-AB-D, регуляторы громкости на любой вкус, красивые корпуса, сделанные специально для аудио, ручки, ножки и трансформаторы – знай только соединяй. В следующей статье мы обязательно расскажем, как собрать свой усилитель, который не уступит большинству «брендовых» образцов стоимостью до 60-70 тысяч рублей.

Возможно, далее в тексте вы встретите незнакомые слова. К счастью, нам пришел на помощь неизвестный аудиофил и оставил ссылку на свой личный архив информации по акустике и усилителям, там есть реально ВСЕ и даже и больше, настоятельно рекомендуем к ознакомлению.

Из чего делать? Фанера, МДФ, ДСП, пластик, массив.

Мир видел много странных акустических конструкций, например, из бетона или шлакоблока. Все же самыми «востребованными» остаются вышеперечисленные пиломатериалы на основе древесины. Попробуем понять, какой из них «правильнее». Базовое правило – вне зависимости от выбранного материала не экономьте на его качестве, то есть цене.

Первым идет король современной Hi-Fi и Hi-End индустрии – МДФ, из него сделано подавляющее большинство колонок, как дорогих, так и дешевых. Причина проста – невысокая стоимость, удобство обработки и отделки, в том числе варианты с готовым шпоном, отсутствие ярких резонансов. При грамотном проектировании получение оптимального результата гарантировано. Рекомендуем к применению, больше сказать нечего.

Пластик – понятие очень растяжимое, его «авторитет» значительно подточен дешевыми китайскими подделками, хотя преимуществ у него не меньше, чем у любого другого материала. Проблему недоступной для любителя возможности отливать свои заготовки из желаемого материала – проходим мимо.

Хорошим материалом для изготовления корпуса акустической системы может служить ДСП. Пожалуй, главный его недостаток – множество проблем с отделкой, не важно, что вы решите: красить, шпонировать или обтягивать. У ДСП есть огромный плюс: если нужно сделать быстро и очень дешево, то можно использовать заводскую ламинированную плиту (ЛДСП). Добиться в таком случае высокой эстетики вряд ли получится, но цена и скорость оставят далеко позади всех остальных претендентов. Если сравнивать резонансные свойства материалов в разрезе пригодности для колонок – ДСП занимает первое место, хотя разница по сравнению с МДФ невелика.

Капризная, но неизменно желанная «матерыми аудиофилами» госпожа фанера. Фанера бывает нескольких видов – березовая, хвойная, ольховая, ламинированная. Почему капризная? Любую фанеру «ведет», то есть при высыхании лист изменяет свою геометрию, при пилении часто появляются сколы. Также это не самый простой для отделки материал, если вы хотите получить «глухой» матовый цвет без проступающих граней, текстуры, ребер. Причина для того, чтобы терпеть эти мучения, довольно спорная: по мнению «бывалых» только фанера дает то самое живое дыхание, которое «убивают» ДСП и МДФ. Наиболее мне непонятно желание сделать себе корпус из «живой» фанеры и «убить» ее слоями шпаклевки, грунта, краски, лака в попытке скрыть «страшные» стыки с прожилками (слоями фанеры), которые днем и ночью смотрят с немым укором на своего владельца. Куда предпочтительнее варианты специальной пропитки, хотя бы тем же «датским маслом», не так уж страшны эти темные «полосочки» на ребрах корпуса…

Что за нищебродство этот ДСП-МДФ? Может сразу из цельного дуба, да потолще!? Не спешите вставлять динамик в первое увиденное дупло. Вопреки ожиданиям массив древесины ценных пород не обогащает звук пропорционально вложенным деньгам, более того, даже требует дополнительного демпфирования по сравнению с более дешевыми материалами. Хотя его несомненные плюсы – это удобство отделки: если акустика собрана аккуратно, довести ее до симпатичного эко-вида не составит большого труда. Вместо увеличения толщины рекомендуется добавить (приклеить) с обратной стороны еще один лист менее резонансного материала, например, того же МДФ, сделать «сэндвич». Наиболее удачный вариант применения массива – это акустика типа «щит», где требуется красивая и тяжелая передняя панель.

Экзотика. Часто выбор обусловлен тем, что есть под руками. Подобно тому, как птица может виртуозно вплести в гнездо всякий мусор, так и меломан тащит все, что плохо лежит. Можно найти на просторах сети идеи, воплощенные из сантехнических труб, искусственного камня, папье-маше, футляров и корпусов от музыкальных инструментов, примитивных строительных материалов, товаров IKEA, и.т.д., и.т.п.

Куда вставлять динамик?

Основную задачу акустического оформления можно сформулировать простым языком приблизительно так: максимально отделить колебания, излучаемые передней стороной диффузора динамика, от тех же противофазных колебаний, излучаемых задней стороной диффузора. Идеальным акустическим оформлением с точки зрения учебника считается бесконечный экран, такой невероятно огромный щит, в который установлен динамик. Понятное дело, слова «невероятно огромный» не подходят ни к нашему жилищу, ни к заработной плате, так что инженеры стали искать способ «свернуть» этот экран с минимально негативными последствиями для звука. Так получилось все многообразие вариантов, некоторые снискали себе наиболее обширную славу в интернете, их мы и рассмотрим в данной статье.

Просто динамик или корпус без корпуса

Тяжело себе представить, что есть такой вид «акустики», но, листая ленту фотографий в pinterest по теме аудио, все чаще натыкаюсь на грозди 12-ти дюймовых динамиков, которые собраны вместе без всякого оформления и явно представляют собой законченный агрегат. Наверное, замысел автора пронизан следующей логикой: любой корпус портит звук, лучше акустическое короткое замыкание, чем деревянные оковы, но чтобы был хоть какой-то «низ», надо взять динамики с максимальной площадью диффузора, на которые только хватит денег. Если это ваш путь – без комментариев.

Щит и «широкополосник»

Говорят, те, кто попробовал лампу, широкополосный динамик и открытое оформление, никогда уже не возвращаются к традиционному, транзисторно-резиновому образу жизни. Описывать свойства щита занятие не благодарное, вся необходимая информация есть в архиве, а для самых ленивых – и на youtube, где подробно объясняют, что это за зверь и с чем его едят, например:

Наибольший плюс такой конструкции – простота изготовления. Нужен лист любимого материала и лобзик. Самый главный критерий, который будет влиять на итоговое качество звука – стоимость установленной динамической головки. Неутихающую народную славу снискал себе динамик 4а32, даже такие гранды, как fostex, sonido, supravox, sica или сам visaton B200, остались далеко позади. Поговорка «размер имеет значение» – вот лучшая математическая формула для щита (чем больше – тем лучше). Далее идут вариации щита, например щит, со свернутыми боковыми стенками, щит, у которого низкочастотный модуль сделан в виде ящика с фазоинвертором, и.т.п. Фирменная особенность звука – «воздушное» звучание с минимумом резонансов, при этом сравнительно высокое звуковое давление.

ПАС – панель акустического сопротивления

Что если попытаться скрестить щит и закрытый ящик? Получится ящик с задней стенкой, в которой сделано множество отверстий. Количество отверстий, их суммарная площадь в сочетании с объемом ящика будет определять степень демпфирования (сопротивления), уровень низких частот (чем меньше «дырок» – тем больше баса, но и больше «бубнежа»). Количество подбирается экспериментально, по вкусу.

Линейный массив излучателей, групповой излучатель (ГИ)

На самом деле, такой подвид акустики касается больше динамиков, нежели конструкции самого корпуса. Думаю, вы уже видели колонки, каждая из которых состоит из большого количества одинаковых маленьких-маленьких динамиков, ну или не очень маленьких, кому как позволяет бюджет и жилое пространство:

По электрической схеме, головки включены последовательно, то есть «плюс» предыдущего подсоединен к «минусу» последующего, возможно комбинирование последовательно-параллельного соединения. Количество динамиков, собственно, тоже ограничивается только деньгами, здравый смысл, как правило, к этому моменту уже бесследно пропадает. Не подумайте обо мне ничего плохого, я пробовал такое извращение, мне даже понравилось, если есть возможность, настоятельно рекомендую собрать себе подобную конструкцию хотя бы ради интереса. Опять же, бюджет сего безобразия не очень велик, как правило, применяются отечественные динамики в хорошем состоянии, 5гдш, 8гдш, 4гд-8е, и.т.п.

Акустическое оформление – тот же щит или закрытый ящик, желательно хитрой формы, например треугольной. Одна из проблем, с которой предстоит столкнуться – высокое суммарное сопротивление, не всякий усилитель раскроет потенциал «массива». Серийные образцы, выпускаемые фабрично, имеют более сложные решения, динамики часто собираются в хитрые модули, добавляются фильтры.

Фазоинвертор, bass reflex port, резонатор Гельмгольца, он же ящик с «трубой»

Вот он – самый популярный вариант акустического оформления. Массовым становится самое выгодное по соотношению ценаполучаемый результат, наш случай не исключение для данного правила. Для тех, кто не скачал архив неизвестного аудиофила, объясняем на пальцах. В трубе фазоинвертора есть некоторый объем воздуха, который зависит от его длины, он же «связан» с воздухом, который содержится внутри колонки. При удачной настройке длины трубы (не будем сходу погружаться в теорию) удается добиться более уверенного воспроизведения низких частот, чем просто в закрытом ящике. Если еще проще – с фазоинвертором получается глубокий бас. Для более углубленного понимания вот ролик с уже полюбившегося нам канала:

Хоть данный вид акустики и популярен, он далеко не так прост в изготовлении, одно тянет за другое. Динамики, которые подходят для такого оформления, называются «компрессионными», чаще всего имеют резиновый подвес и полосу частот, которая требует установки высокочастотного звена, твиттера или пищалки, то есть добавляется электрический фильтр. Выбор оптимального объема корпуса, его геометрии, точная настройка длины трубы имеют большое значение и не всегда соответствуют расчетным величинам. Ситуацию облегчает наличие в сети массы проектов, где авторы уже прошли тернистый путь и предлагают поэтапные инструкции с подробным описанием что, как, из чего надо делать. Впрочем, всегда находятся энтузиасты, которых не устраивает «готовое» и хватает упорства пройти своей дорогой. Недостатки фазоинвертора – «бубнеж» и «задавленная середина». Первое решается тщательным подбором формы, диаметра, материала и длины трубы; второе – добавлением отдельного среднечастотного звена. Верный путь к трехполосной акустике.

Обратный рупор TQWP и другие лабиринты судьбы

Чего только не придумали люди, чтобы усложнить путь колебаниям, идущим от обратной стороны динамика… Пожалуй, более всех отличилась фирма B&W со своими Nautilus, хоть памятник ставь этой морской раковине-мутанту. Но это гранды, а все, что можем мы, обычные аудиофилы, так это вспомнить свои ночные кошмары и поставить внутри прямоугольного ящика дощечки с гвоздями так, чтобы этому поганому звуку мало не показалось. Если серьезно – есть такие динамики, к которым оформление типа «фазоинвертор» не подходит, а щит не дает желаемого количества баса, от вида же сабвуфера что-то сжимается в животе. Тогда на помощь приходит обратный рупор или более сложный вариант – лабиринт. Для тех, кому интересно, как это работает, желаем приятного просмотра

Кто-то может возразить: обратный рупор – это не совсем лабиринт, отчасти мы можем согласиться, но что более достоверно – он ближе к лабиринтам, чем классический рупор:

Он напоминает о старом граммофоне. Как можно догадаться из названия, обратный рупор или лабиринт – далеко не самый простой вид акустического оформления, он требует хорошего понимания теории, точного расчета или хотя бы соблюдения заводских рекомендаций. Например, крупные фирмы-производители широкополосных динамиков, как правило, приводят в документации к своим динамикам пару вариантов чертежей корпуса.

Онкен, закрытый ящик (ЗЯ), рупор, пассивный излучатель и другие

Наше повествование идет по следам народной популярности, а это довольно узкий список. Закрытый ящик почти всегда бубнит, под онкен тяжело подобрать динамик, рупор велик по размерам, сложен в изготовлении и расчете, пассивный излучатель неплохо работает, но в конструкциях любителей почему-то не прижился. Наверное, можно найти еще несколько редких видов или подвидов оформления, которые здесь не упомянули, что поделать, всего не охватишь.

Демпфирование, «набивка», «заглушка»

Корпуса готовы, что с ними делать дальше? Правильно, демпфировать. Можно разделить демпфирование на два вида: вибропоглощение и звукопоглощение. Для вибропоглощения хорошо подходят автомобильные материалы, мастики и специальные листы с клейким слоем, предпочтительней последнее. Со звукопоглощением наблюдается разброд и шатание, кому-то нравится войлок, кому-то шерсть, ватин, синтепон, прочее. Ответ достаточно прост – для разного эффекта, в зависимости от типа корпуса и частоты, которую хочется подавить, будет зависеть выбор материала. Заполнение звукопоглощающим материалом корпуса увеличивает его виртуальный объем, однако определить универсальную норму, на мой взгляд, невозможно.

Настройка кроссовера (разделительного фильтра)

Вы решили делать многополосную акустику. Нужен ли измерительный микрофон? Если это разовый проект, то нет, не нужен, достаточно иметь тестовую подборку треков и некоторый опыт для понимания, какое звучание можно назвать более правильным. Просто придется дольше перебирать детали пассивного фильтра, слушать и сравнивать, но в итоге результат будет именно такой, который нужен вашим ушам, помещению. Чуть легче дело обстоит с активными кроссоверами. Раньше их приходилось делать самостоятельно, травить и разводить платы, паять, очень муторный процесс, особенно если схема имеет приличную крутизну среза и регулировки, для трехполосной акустики – просто дикая штука. Благо сегодня достаточно просто зайти на ebay и выбрать вариант себе по карману, хочешь на операционниках, хочешь на DSP. Регулировать частоту, а иногда и крутизну среза (в особо редких случаях фазу), можно плавно хоть каждый день.

Финал

Иногда мне кажется, что ситуация в мире аудио напоминает легенду о Вавилонской башне. Когда-то, в далекие времена, когда нога Van Den Hul’a еще не ступала на землю, люди строили вместе один комплект домашнего стерео. Большие-большие колонки, не менее большой усилитель, а к ним тянулись толстые-толстые кабели. Увидел это некто свыше и ужаснулся – ну и дичь, хоть бы книжки почитали какие… Суровая кара постигла незадачливых аудиофилов, с тех пор они спорят до хрипоты, но так и не могут договориться, как надо делать колонки-усилители, вот каждый и делает свои, как может.

Поделки электрические Моделирование конструирование Самодельная акустическая система 2 1 для компьютера

Добрый вечер, дорогие друзья! Вот и настала осень, во дворе грязь, пасмурно, идут дожди. Тут уже не до прогулок пока, а время просто так переводить тоже не хочется. Сел и начал думать, чем бы заняться таким, чтоб от этого и польза была. Тут то и пришла мысль-построить самодельную акустическую систему 2.1 для компьютера или DVD. Однажды я строил уже усилитель для МР-3 плеера или для ноутбука, но она была рассчитана только на одну колонку, а в этой акустической системе их будет целых 3: два маленьких(их называют сателитами), которые будут стоят слева и справа стола от монитора и один мощный-сабвуфер, который под столом стоять будет. Ну что ж, думаю начнем потихоньку. Корпус сабвуфера мне изготовлять не пришлось, так как знакомый друг мне отдал вышедший из строя корпус с динамиком. Внутренность всю я выкинул, оставил только родной трансформатор.

Вот так это все выглядело: сам корпус и динамик, правда панельку с гнездом справа на корпусе я сделал сам, заводскую выкинул, так как там одни отверстия были от заводской начинки с разъемами.

Теперь в интернете поискал схему усилителя для этого динамика. Я себе выбрал эту схему на микросхеме TDA2030A с умощнением на транзисторах КТ 818 и КТ 819. Общая мощность после умощнения получилась 32 Вт, а без транзисторов будет 15 Вт.

Далее эту схему нужно сделать на плате, но для начала нужно нарисовать монтаж печатной платы в программе Sprint Layuot v.6. Вот что у меня получилось. Все детали стоят из схемы, красным показан алюминиевый радиатор. Нарисовал еще значок СССР, типа в России сделали

Теперь ищем схемку для сателит. Оно должно быть в стереофоническом формате. Верхний чертеж как раз стереофонический, его я и буду использовать. Можете любую схему себе в интернете выбрать, мощности 10 Вт для сателит вполне хватит.

Снова рисую печатную плату для усилителя сателит в программе Sprint Layuot v.6.

После того, как обе печатные платы нарисованы, распечатываем их на лазерном принтере и на глянцевой бумаге. Распечатывать нужно именно на лазерном принтере, чтоб тонер мог прилипнуть на омедненную поверхность, струйный принтер тут никак не подойдет. Итак, распечатали две платы. Я буду показывать только одну, так как нет смысла показывать 2-ую плату, процесс ее изготовлению тоже аналогичен, только рисунок у нее другой будет. Теперь берем текстолит с медной поверхностью, чистим ее нулевкой наждачки до блеска и протираем ее ваткой, смоченной в спирте, можно одеколоном, ацетоном. Пока плата сохнет от влаги спирта, достаем утюг, выставляем температуру на максимум и включаем греться. Желательно, чтоб утюг был советский с гладкой поверхностью, он и тяжелее, что тоже будет нам плюсом. Современным утюгом плату изготовлять труднее, так как он легкий, а подошва у него как бы в ямочках. Ну да ладно, пока я Вам объяснял, утюг уже нагрелся Теперь берем один из рисунков и ставим его рисунком на медную сторону текстолита. Если хорошо уложили рисунок, начинаем гладить бумагу, нажимая на утюг и иногда держа его 5-10 секунд на месте. Тонер от температуры плавится и с бумаги переносится на медную поверхность текстолита. Общий процесс глажания занимает 40 секунд где-то. После этого смотрим,если рисунок перевелся хорошо, то выключаем утюг, если нет, то гладим-гладим до тех пор, пока рисунок не перенесется на медную поверхность вместе с бумагой. Если все получилось, берем наш текстолит и начинаем в воде теплой, но никак в горячей отмывать от бумаги нашу плату. У вас должно получиться так же,как было на бумаге, если в некоторых местах дорожки слегка отпали, можно перманентным маркером подрисовать.

Теперь берем посудину пластмассовую и разбавляем в ней воду с хлорным железом, вода должна быть теплая, иначе процесс будет дольше идти. Посудину железную брать нельзя, иначе ее разъест этим раствором как корозией. Берем нашу плату и топим ее в раствор рисунком к верху.

Чтоб ускорить процесс травления платы, раствор необходимо перемешивать. Я купил себе летом аквариумный компрессор, им и перемешивается раствор. Плату время от времени поднимаем и смотрим, там где рисунка нет, медь должна разъедатся, а эта поверхность на свет просвечивать. Если все вытравилось, идем к раковине,промываем ее в воде, а затем берем тряпочку и смочив ее в ацетоне, начинаем тереть тонер.

У Вас должно получится так. Кстати, весь этот процесс изготовления платы называется ЛУТом (Лазерно Утюжная Технология). Если какой-то процесс Вам был непонятен, в интернете можете посмотреть видео или инструкции как все это выполняется. Мне осталось просверлить отверстия и припаять детальки к платам.

Вот плата сабвуфера, детальки припаяны, микросхему и два транзистора нужно прикрутить к радиатору, транзисторы от микросхемы крепятся отдельно на слюдяных прокладках, в противном случае произойдет замыкание и детальки выйдут из строя. Можно наоборот микросхему изолировать прокладкой, а транзисторы крепить напрямую к радиатору. Или вообще на каждый транзистор и микросхему поставить отдельный радиатор, тогда ничего изолировать не нужно будет. На места,куда садится будет микросхема и транзисторы, обязательно мажем теплопроводной пастой, например КТП-8 для лучшей отдачи тепла на радиатор.

Вот так плата сверху выглядет.

А это уже собранная плата сателит. Радиатор тут тоже нужен, но пока тут еще не поставил.

Пробный запуск усилителя для сателит. Кстати, это и будут будущие динамики для сателит. Испытания прошли успешно. Качество звука прекрасное.

Так же нарисовал и изготовил плату блока питания для усилительных плат. Тут ничего особого: два диодных моста и 4 электролитических конденсатора, два на каждый канал диодного моста.

Прикрутил радиатор на плату сабвуферного усилителя.

Как мы знаем из химии, медь окисляется, покрывается слоем окисла. Чтоб наши дорожки не окислялись, покрываем ее Цапонлаком. У меня она зеленого цвета, бывает разных цветов, ими раньше красили лампочки для Новогодних гирлянд.

Плата сателит. Тоже покрыл ее цапонлаком, посадил на микросхему радиатор. Кстати, цапонлак сохнет быстро, минут за 10 где-то.

Теперь все платы внутри корпуса укрепляем винтами, я крепил их советскими винтами с прямой шлицей.

Припаиваем все провода от усилителей к гнездам, открытые места проводников закрываем термоусадочной трубкой(при нагреве, она стягивается и сидит плотно, закрывая открытый участок проводника).

Ну и собственно пару фотографий, как все выглядет после сборки. Все провода стянуты нейлоновыми стяжками, чтоб не болтались внутри, да и для красоты

Сообщества › Сделай Сам › Блог › Бюджетная система 2.1 для дома.

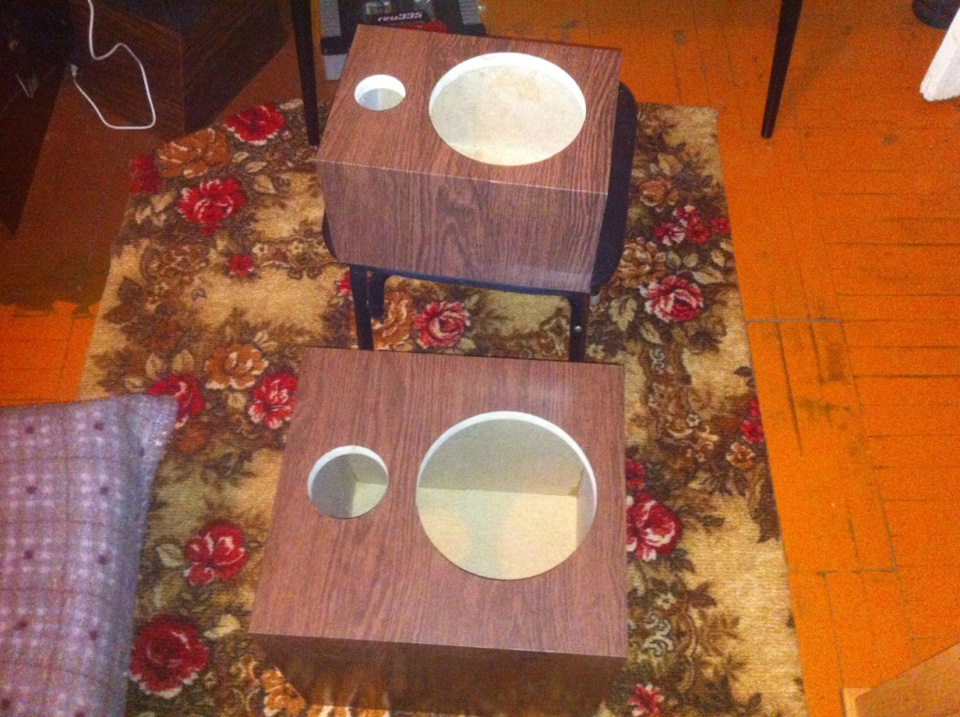

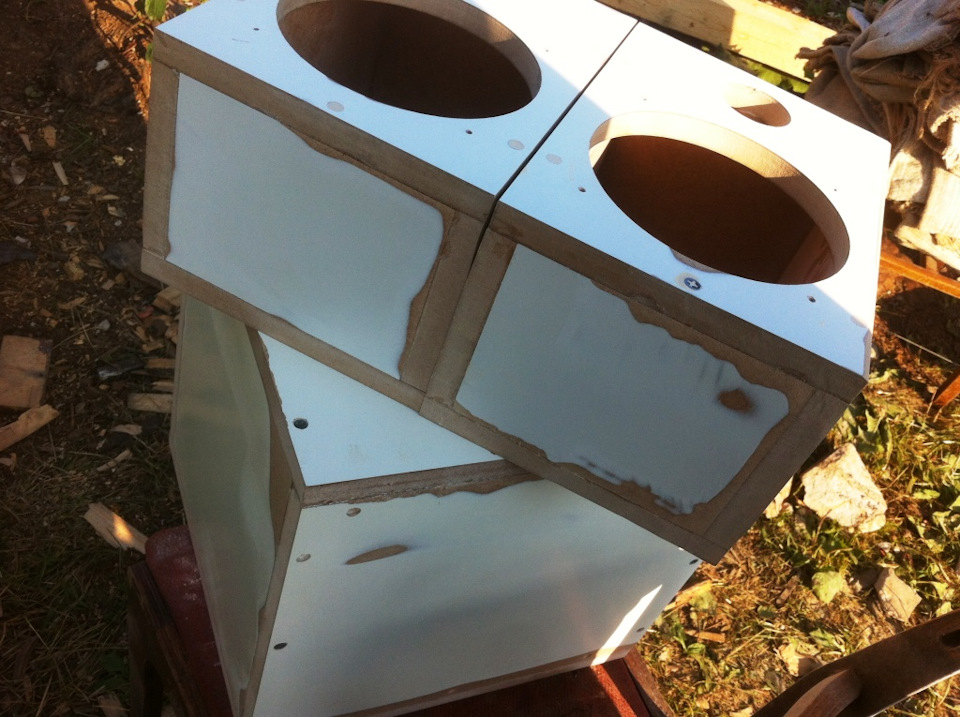

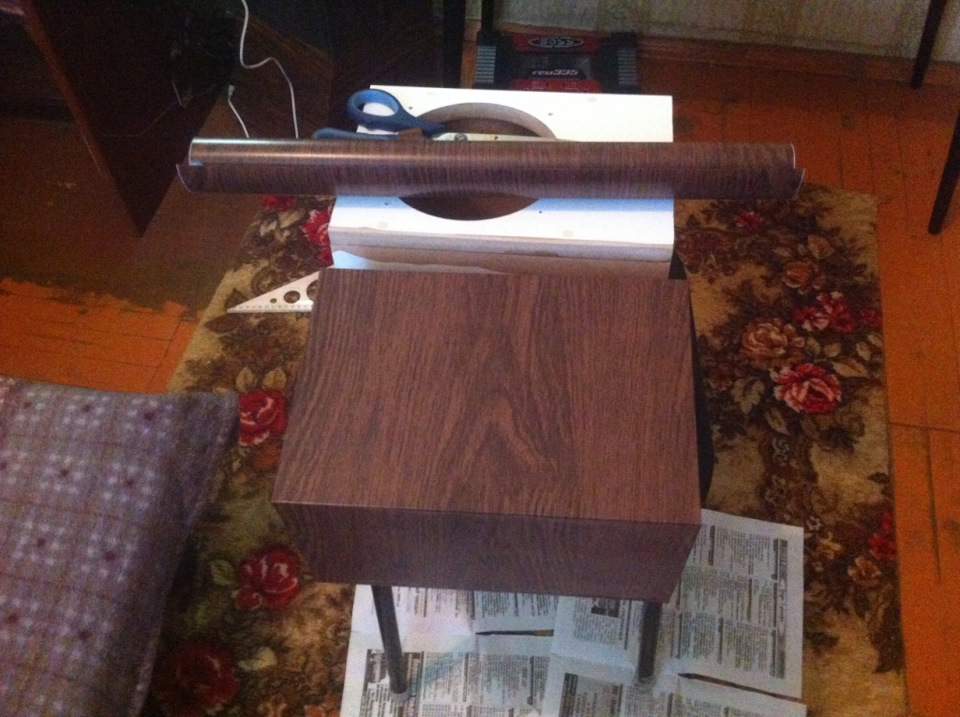

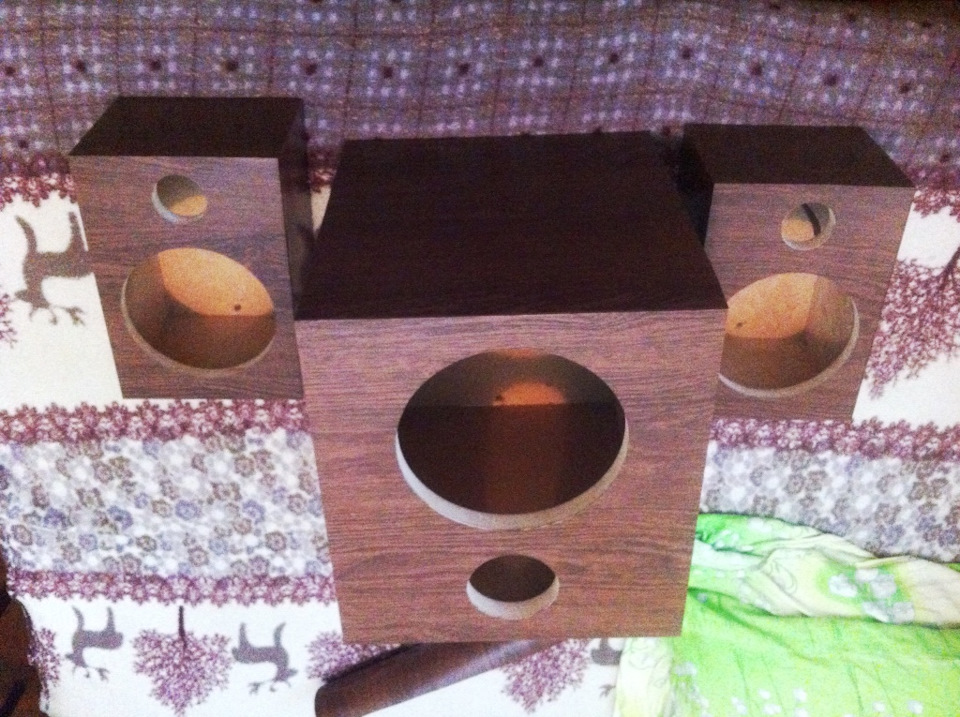

Друг попросил собрать ему какие нибудь простенькие домашние колоночки с сабиком.

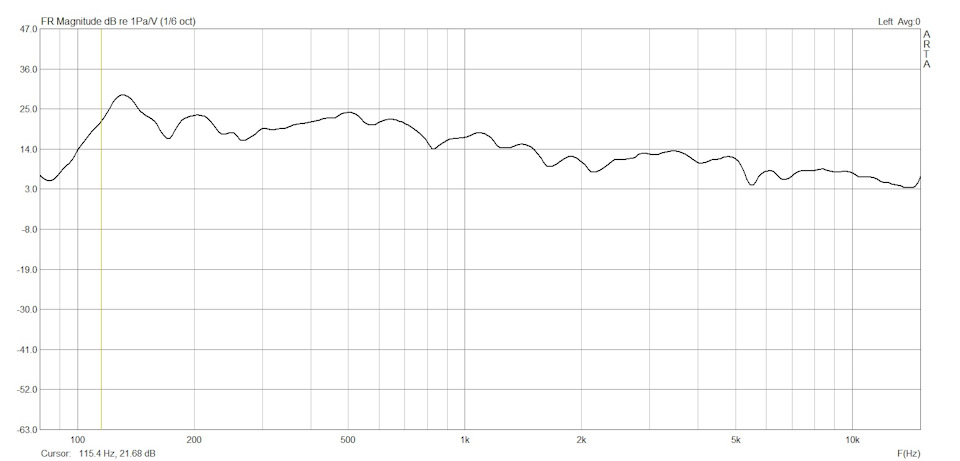

Валялся старый динамик 35гдн 1980-го года выпуска, замеренные параметры подсказали пригодность его работы в корпусе фазоинвертор. Fs=46Гц, Qts=0,39, Vas=23L, расчитав короб, получил 25 литров с настройкой 45Гц. В качестве СЧ звена были приобретены Alphard DW65k2 и автомобильные ВЧ kicx.

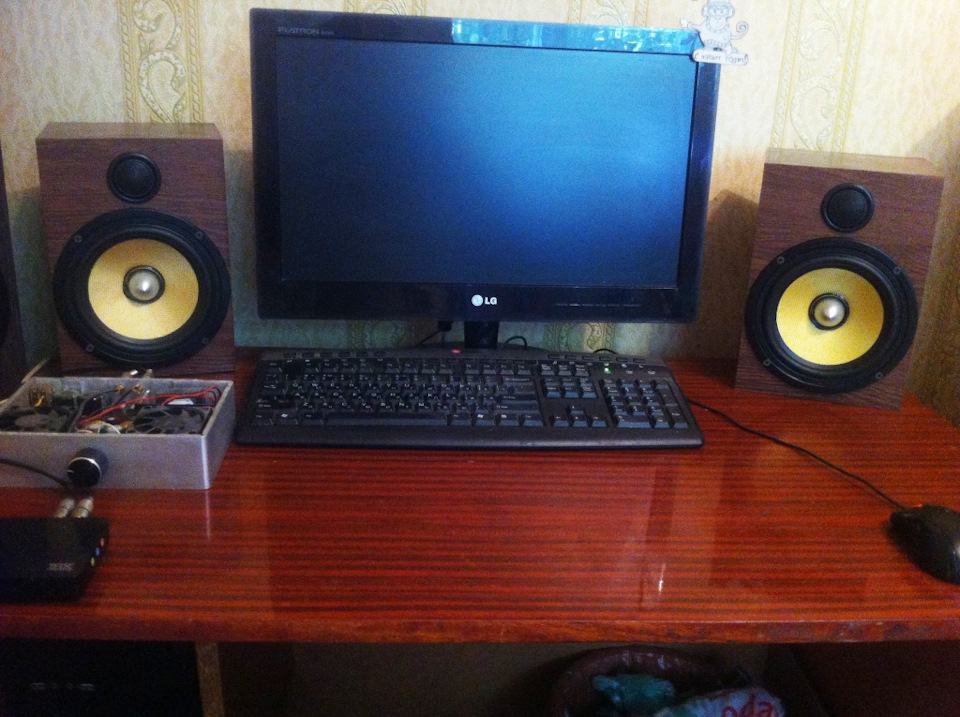

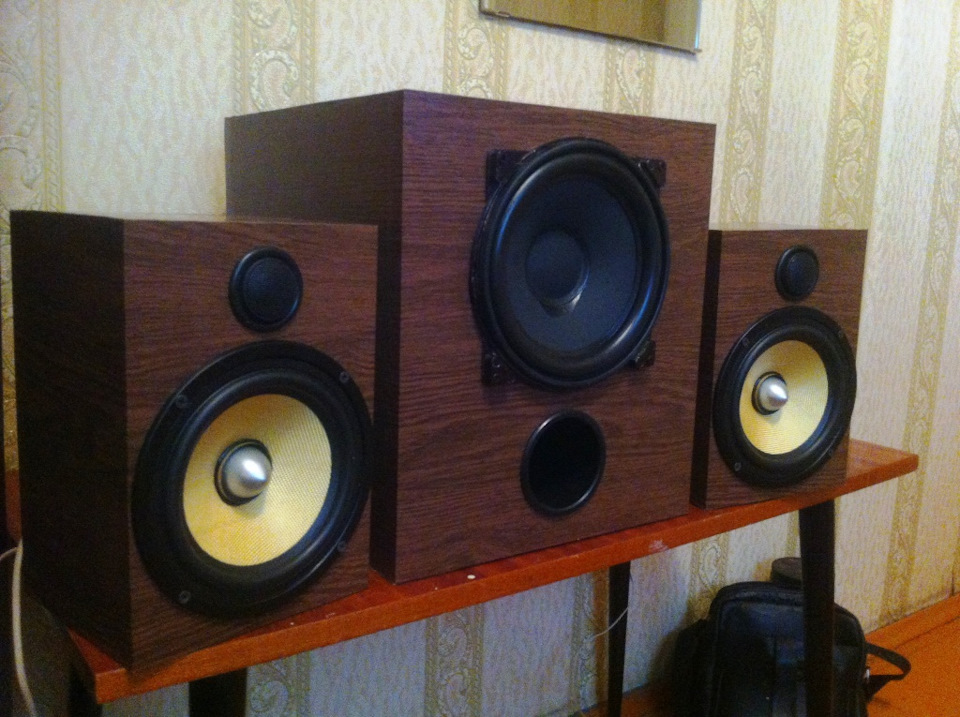

Звучание конечно не идеальное, но слабое звено здесь — это автомобальные пищалки, чуйка у них слабая, не хватает высоких. Но общее звучание приличное, саб уверенно работает от 40-42Гц, низов хватает. Главное — очень бюджетно и без лишних аудиофильских заморочек.

Смотрите также

Метки: система 2, 1 для дома, alphard dw65k2, сабвуфер 35гдн.

Комментарии 76

Размеры короба под 35ГДН в студию ПОЖАЛУЙСТА !)) (с диаметром и длиной ФИ ) или он просто квадратный получился?

Для моего короба 75 труба( внутренний диаметр) если делать 200мм длину настройка будет 42 ГЦ, если 170 то 45 ГЦ, если 50ГЦ то надо всего 121мм. сам выбирай, послушаешь с какой трубой лучше. я бы делал герц 45-50. не меньше для этого динамика

ооо, спасибо огромное!)

про фильтра можно подробнее, какой порезаны, а лучше схемку с компонентами и номиналами?

Да там все просто: сч порезан индективностью около 0.3мГн, а пищалка конденсатором 4мкф. Т.е фильтры первого порядка.

как я не ковырял колонки С90 ставил разные динамики пробовал другой усилок а басов так и не добился …а дело было в деке пионер … не способны пионеры выдавать нормальный бас (один пердёшь какой-то)… с JVC декой проблема кончилась

А это были гн аудиофильские заморочки?
Честно ничего не понял как ты их строил и рассчитывал корпуса…

вот блин, как вырезаьть ровную круглую дырку?

Обычно фрезером это делают)

вот блин, как вырезаьть ровную круглую дырку?

Электролобзик берешь — и вырезаешь.

чтоб ровно вырезать лобзиком это должен быть какой-то человек-циркуль. я таких не встречал ))

В смысле человек циркуль? Нарисовал обычным циркулем окружность и вперед! Ничего сложного.

нет, выпилить дырку — это понятно. только она никогда и ни при каких обстоятельствах не будет круглой ))). понятно что “закроется”, но блин! у автора она прям круглая, а не те геоиды, которые получаются у меня.

Всё зависит от точки врезки и прямолинейности рук).

вот блин, как вырезаьть ровную круглую дырку?

В моем случае это сделал станок с ЧПУ.

А зачем покупать автоакустику в домашку? Есть же более доступные и лучше звучащие варианты. Visaton например.

Цена и доступность

А зачем покупать автоакустику в домашку? Есть же более доступные и лучше звучащие варианты. Visaton например.

Эти алфард домашней серии

Супер! Подскажите, можно ли как-то сделать обратный расчет — у меня есть декоративный ящик, и я хочу подобрать к нему динамик, чтобы в итоге получить саб ?

Можно, но нужно будет подбирать динамик с конкретными параметрами, а это в 100 раз сложнее, чем рассчитать короб под имеющийся дин.

Это понятно, что сложнее, но как это вообще рассчитать?

вам нужно замерить параметры короба( нужно знать точный внутренний объем), и длину и внутренний диаметр трубы ( если имеется), а дальше плясать от этого. помогу если что

Спасибо! Замеряю короб, напишу в личку, так можно?

А как покрасить динамик 35гдн? А то так и лежит в гараже.

Да обычной автомобильной краской из баллончика, только совсем чуть-чуть, чтобы диффузор сильно не утяжелить.

Все так просто?
Спасибо, попробую.

лучше тушью, краска на параметры влияет сильно

А можно по подробнее?
А то засорю )

любая тушь или чернила, продаются в канцелярском магазине, стоят копейки, цвет по душе, красить без фанатизма! слегка, чтобы пропитка не размокла

Да обычной автомобильной краской из баллончика, только совсем чуть-чуть, чтобы диффузор сильно не утяжелить.

корректор линквица в помощь

а что за усилок

У себя я слушал на TDA7294, у друга будет подключаться к рессиверу какому-то.

могут же люди… Кто бы мне подобрал подобное с расчетом под конкретную комнату, напилить и собрать бы, думаю, смог бы сам

Комп и микрофон в руки, а остальное сделает ПО, котрого сейчас уйма в интеренете, от расчета коробов и параметров динамиков до замера АЧХ в комнате.

ну, в этом ещё, как минимум, надо разбираться и что-то понимать…

Ну минимум, скачать Bassbox для расчета корпусов, ARTA для замера АЧХ, и Audiotester для расчета параметров динамиков и зависимости сопротивления от частоты. ПО можно изучить за пару недель, информации полно в интернете.

Хм… Надо по-пробовать, а вдруг у меня тоже талант, а я не знаю об этом ))) Спасибо.

поменяйте сч вч на 10 гдш 1, и вы и порежьте тем же 1 порядком от сч снизу и полностью распустите в верх! и вы почувствуете ту разницу! с вч я 3х полоску так и не победил, но после сборки был очень удивлен как играют эти ширики

Ну это уже раритет, наверное, не найти уже их:)

ну я одну пару про запас держу =D, тогда 4 гд 35 тоже вариант, достать легче, но вот кто бы что не говорил, блин без рупора они так не играют! да чисто и детально, но подача какая то ну не веселая что ли, в 10 гдш прям жизнь имеется! поролончик поролончик…

Этот поролончик с возрастом рассыхается и хана, а так хороший динамик из всех широкополосных.

так я их сам же и переклеиваю =)

а можно поинтересоваться, что именно приклеиваете вместо рассохшегося подвеса?

да такой де подвес…

Тоже менял, подвесы, но ходят не долго, и главное приклеить без “косяков” отцентровать правильно.

моим 3 года, полет отличный

а можно поинтересоваться, что именно приклеиваете вместо рассохшегося подвеса?

точно таким же только новым, сам был в шоке но в нашей деревне продают абсолютно все подвесы, и на 10 гдш, и на 35 и даже на 75 гдн, а клеить их просто, немного сноровки и всех дел =)

охренеть, у вас там год какой сейчас?)) и что, допустим, новый подвес на 10 ГДШ — реально новый и не рассыпающийся? а как клеить — знаю, раньше интересовался этой темой, мой рецепт был такой: чулки, или акустическую ткань, вырезал по лекалам, пропитывал сначала слабым раствором клея момента в бензине, приклеивал, потом пропитывал касторовым маслом…

это конечно выход, но не тот а подвесы реально новые, мои на 10 гдш 3 год стоят, состояние отличное! даже не намека на развал. Поролон или резина на выбор, они их даже не под заказ возят, они просто есть и все =) ценник от 150 рэ за штуку

ну я не от хорошей жизни такой метод придумал)

Раньше на 35ГДН подвесы резиновые были, те ходили подольше, а сейчас всё на соплях, только вид понтовый, на моих последних 35ГДН диффузор был в виде круглых колец, то подвес из полиуретана развалится, то канатики переламываются. На фото это ещё Советский? А всё, разглядел, тоже полиуретан.

на фото свежая модель, год не скажу, а подвес поролон, он после центровки, таким он был

Может в комфортных домашних условиях, будет жить долго, а в гараже за год им хана настала. Широкополосники 10 ГДШ, тоже в машине на задней полке (седан) быстро кончились, сильный перепад температур, и самое неблагоприятное, это когда крышку багажника закрываеш, диффузоры в верх прыгают от воздуха.

честно, не совсем понимаю что вами сподвигло на такие эксперименты

Ну это уже раритет, наверное, не найти уже их:)

и кстати отличная работа!

круто получилось. очень добротно выглядят!

воот! приятно видеть, что человек разбирается в акустике, а то есть тут “спецы” — скачали неро, поставили галочку какую-то, нарезали болванку и утверждают, что звук стал чуть ли не Hi-End) Одно но: есть предположение, что пищалку может резать фильтр — кондёр (скорее всего там МБГО старенький) был рассчитан на 3гд-31, скорее всего просто новая пищалка не согласуется по сопротивлению…Кстати, раньше в книгах писали про схему встречно-параллельного включения пары таких “басовиков”, отзывы были хорошие

Спасибо за подсказку, действительно, высоковато я их порезал все-таки, надо кондер еще поставить в параллель, микрофарад до 6ти увеличить емкость.

тут по идее надо бы рассчитать фильтр…Выше человек правильно советует — вместо сч и вч поставить 10ГДШ — свои деньги отыгрывает полностью, главное чтоб подвес живой был

Tux › Blog › Домашняя акустика своими руками

Звук в Creta никак не хочет пилиться, слушаю “штатку” Домашки тоже нет, да и не было никогда. Из всех меломанских удовольствий — плеер Fiio X3 II да наушники Edifier H850 (кстати, очень неплохие за свою стоимость). А звука душа требует Вот и задумал я сделать себе подарок в виде домашней акустики на предстоящий день рождения. Покупать что-то боле-менее приличное — дорого, б/у — не хочется. Значит сделаем сами, желательно с минимальными затратами.

За основу взял акустику фирмы Wavecor. Для справки: руководителем Wavercor Ltd является выходец из датской Vifa A/S Аллан Исаксен. После объединения компаний Vifa и Peerless в DST (Danish Sound Technology), он возглавлял китайское отделение DST Loudspeakers (PanYu) Ltd. вплоть до 2005 года — до момента основания компании Wavecor Ltd.
Итак, СЧ/НЧ Wavecor WF146WA01-01, ВЧ Wavecor TW022WA05-01. Ценник на эти позиции в Аудиомании был более чем вменяемый, поэтому — берём (с доставкой СДЭК немного расстроил, груз пролежал в Казани четверо суток, теперь это не важно, но осадочек остался)

Для этой связки находим кроссоверы от Crescendo Opus 8.6 (привет, merrsonn ). Старая пред-топовая линейка (был еще Opus 9.9), нам в принципе большего и не нужно.

Внезапной проблемой стало отсутствие нормального материала для изготовления ящиков. Куда ни посмотри, везде сплошная фанера 4 класса и ЛДСП в придачу. Но добрые люди (привет, 2mix ) подсобили найти МДФ в нашем ауле

Для соединения частей корпуса между собой принципиально отказался от различного вида саморезов, уголков и прочих железяк. Только клей ПВА Момент Столяр Супер и деревянные шканты. Просверливаем отверстия и прикидываем

Хорошенько шкурим 120-кой стыки, шпателем равномерно наносим клей ПВА на склеиваемые поверхности, ждем минут 10-15 и фиксируем. Правильнее было воспользоваться струбцинами, но их нужно достаточно много. Общая стоимость струбцин, способных стянуть такие размеры, выходила за рамки разумного. Поэтому воспользовался подручными средствами — оставил на сутки под прессом из книг, ящика с инструментами и, дополнительно, стянул прочной верёвкой. После высыхания клея тщательно шкурим снаружи для выравнивания, подозрительные места еще раз обрабатываем клеем ПВА.

Для демпфирования использовал Visaton Damping Material (синтетическая вата). В комплекте два листа, достаточных для примерно 20 литров объема. Очень удобно с ним работать.

Выпилить отверстия идеально лобзиком невозможно, поэтому отдал передние стенки профессионалам с наличием фрезера (привет, valmont ). Левый и правый края передней стенки по моей просьбе также обработали фрезой.

Для внешней отделки выбрал не покраску, а шпон. Вот здесь меня ждал приятный сюрприз — в Уфе есть интернет-магазин, где в наличии оказался шпон файн-лайн нужной фактуры! Причем, крайне недорого, за лист 1400*650 отдал около 300 с мелочью рублей. Клей также взял специальный для шпона (запах как от клея Момент, только в разы сильнее). Кисточкой наносим клей на обе поверхности, ждем несколько минут и клеим. Для ускорения процесса используем обычный утюг. Сначала переднюю и боковые стенки одним листом, затем заднюю, нижнюю и верхнюю. Края наклеенного шпона легко обрабатываются шкуркой так, что получается идеальный стык (кому интересно, можно на ютубе посмотреть, роликов на эту тему очень много). Небольшая заминка возникла при обработке отверстий под динамики. Но спасибо неравнодушным людям из чатика в Вайбере, подсказали: предварительно острым ножом вырезаем отверстия в шпоне, оставшуюся часть под углом вовнутрь шкурим; шпон сам загибается и при дальнейшей обработке шкуркой отваливается.

Затем последовательная шлифовка. Зернистость 180, 240, 360, 600. Далее обрабатываем поверхность матовым прозрачным лаком. Два раза по три слоя с обработкой 600-й шлифовальной бумагой между слоями

От набивших оскомину терминалов в пластиковом стакане для сабвуферов я отказался, ибо зачем снижать жесткость и выпиливать достаточно большое отверстие в ящике, когда можно этого не делать. Нам вполне подойдут удлиненные аудиотерминалы типа “банан” из магазина электроники.

Провода к динамикам сначала хотел подключить с помощью клемм. Но хороших клеммочек не нашлось. Поэтому припаиваем провода из посеребренной меди Crescendo Interlude, которые остались из инсталла в предыдущем автомобиле (привет, AVP-Ufa )

Скоро сказка сказывается, да не скоро дело делается. Весь процесс от покупки акустики Wavecor до первого запуска занял почти три недели. Зато в разы дешевле, чем покупать что-то аналогичное в магазине/барахолке. И что самое важно — сделано своими руками.

Тестовый запуск… Динамики не прогретые. Пока можно сказать, что звук получился с “тёмным” уклоном. Но при этом все детальки голоса слышно прекрасно
