Настройка колонки своими руками

Каждый человек, который решил однажды быть независимым от центральной системы водонагревания, знает, что такое газовая колонка. Некоторые ставят такие колонки совершенно по другим причинам, но все сталкиваются с одной и той же проблемой: при подключении колонка далеко не всегда выдает те результаты, которые ожидаются. Бывают же ситуации, когда работа сбивается из-за износа, а впоследствии и ремонта. С каждым годом все большую популярность приобретают колонки с полностью автоматическими настройками, в то время как далеко не каждый человек решается на них перейти из-за этой же причины. Из-за того что колонки бывают предельно различными, у них остается лишь одинаковый принцип настройки, тогда как все остальные шаги могут не иметь вовсе никаких сходств.

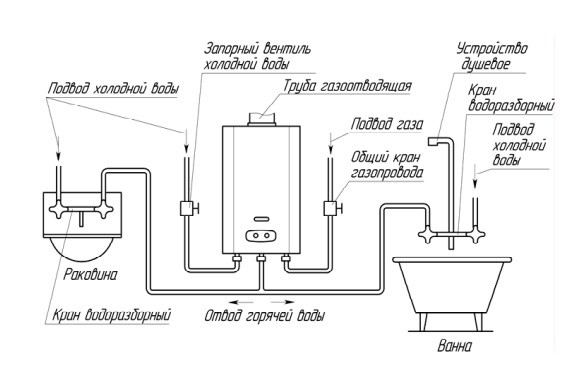

Схема установки газовой колонки.

Настройка газовой колонки — это недолгий, но довольно кропотливый процесс, который в первый раз может занять гораздо больше времени, чем того ожидается.

Настроить колонку правильно

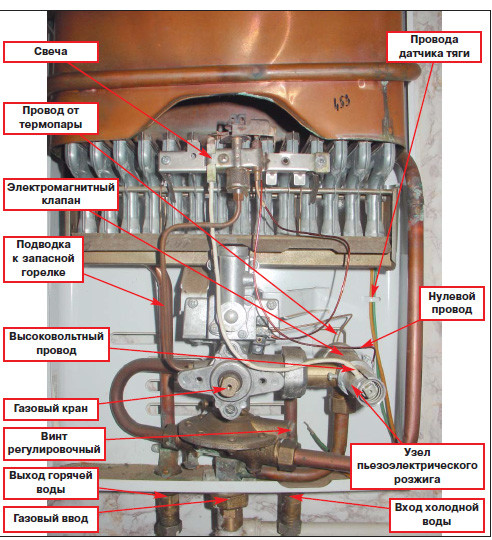

Схема устройства газовой колонки.

Во время настройки следует первым делом привести подачу воды к минимальной, т.к. именно это значение и прописано формально в инструкциях к каждой колонке. Если этого не сделать, то любые дальнейшие действия либо не возымеют результат, либо результат может оказаться далеким от ожидаемого по точности. Чаще всего такой расход равен 8, 10 и 12 л, но бывают исключения, как в большую, так и в меньшую сторону. Важным условием будет использование всего одного горячего крана, чтобы быть наверняка уверенным в результатах. После выставления параметров кран можно перекрывать.

Следующим шагом будет выставление минимального положения у газа. Это даст возможность произвести максимально точные настройки именно под определенную колонку согласно ее номиналу.

На данном этапе уже можно подключать всю электрику к колонке. Тут сложного ничего нет, т.к. это либо пара проводов, либо пара батареек. Если электроника полноценная со всеми приборами и дисплеем, то в данном случае она, скорее всего, всю регулировку сама произведет, но чаще всего используются батарейки, которые служат просто для розжига газа.

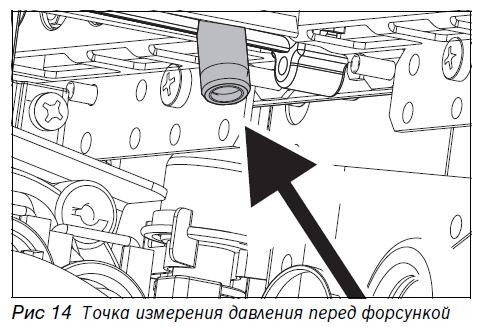

Схема регулировки давления перед форсункой газовой колонки.

После того как вся система будет готова, ее можно начинать запускать. Для начала открывается горячий кран и производится замер температуры воды на выходе. Данная температура должна быть выше на 24-26 градусов, чем при входе в нагреватель. Если результат заставляет себя ждать и прогрев не осуществляется в нужной мере, то ручку газа (или тумблер, в зависимости от системы) следует немного довернуть до такого состояния, в котором результат все же будет получен нужный. Иногда на данном этапе приходится постараться немного больше, чем того ожидаешь, но сделать это необходимо максимально точно.

При помощи тумблера (ручки) подачи горячей воды можно также регулировать температурную составляющую. Чем больше будет подача воды, тем ниже температура, и наоборот. Причиной этому будет служить банальное обстоятельство — то, что вода не будет успевать прогреваться при большом потоке, соответственно, при застаивании температура будет расти.
