Делаем укладку теплого водяного пола своими силами

Как сделать водяной теплый пол своими руками: пошаговое руководство от проектирования до сборки

Теплые полы полезны во всех отношениях: создают дополнительный обогрев комнат, увеличивают степень комфорта. Не удивительно, что у некоторых владельцев частных домов возникает непреодолимое желание самостоятельно собрать такой тип отопительной системы. Зачем переплачивать бригаде мастеров, когда все можно сделать своими руками, не правда ли?

Вы тоже загорелись идеей обустроить теплый пол, но не до конца понимаете специфику этой системы и не знаете всех тонкостей проектирования? Мы поможем вам – в этом материале постараемся разобраться, при каких условиях целесообразно устраивать водяной теплый пол своими руками и какими навыками для этого необходимо обладать.

А чтобы вам был понятнее весь процесс обустройства, мы подобрали пошаговые фото по монтажу и подробные видеоролики, в которых разобраны нюансы проектирования, расчетов и укладки труб.

Специфика системы «водяной пол»

Существует несколько вариантов устройства теплого пола. Принцип действия любого из них прост: под финишное напольное покрытие помещают электрические провода (маты), ИК-пленку или трубы для водяного пола, которые выступают в качестве отопительных приборов.

Практически для всех помещений подходят пленочные и электрические системы, в основном для частных домов – водяные. Остановимся подробнее на последнем виде.

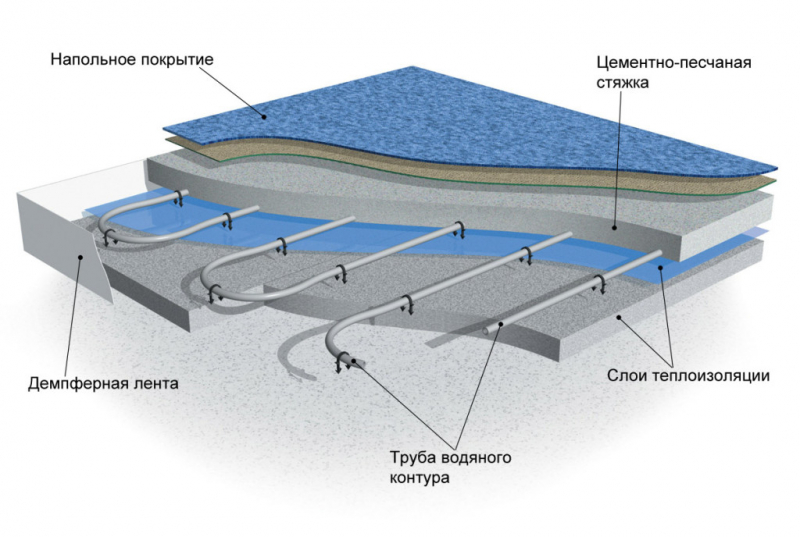

Водяные системы можно разделить на две категории – бетонные и легкие. Бетонные еще называют «мокрыми», так одним из этапов процесса приготовления многослойного «пирога» является заливка трубопровода раствором.

Это необходимо, что над трубами, диаметр которых 16-18 мм, находилось не менее 3 см бетона.

К легким системам относятся полистирольная и деревянная. В первом случае трубы монтируют в пазы пенополистирола с последующей заливкой цементным раствором, во втором – в конструкцию из деревянных досок.

Легкие системы имеют меньшую толщину (от 18 мм), соответственно, и вес. Их можно устанавливать в местах, где нет возможности сделать толстую бетонную стяжку.

Выбор труб и коллекторного узла

Анализ всех видов труб показал, что оптимальным вариантом являются изделия из армированного полимера с маркировкой PERT и сшитого полиэтилена, которые имеют обозначение PEX.

Причем в деле укладки систем обогрева в районе полов PEX все же лучше, так как они эластичны и отлично работают в низкотемпературных контурах.

Типовые размеры труб: диаметр 16, 17 и 20 мм, толщина стенки – 2 мм. Если вы предпочитаете высокое качество, рекомендуем марки Uponor, Tece, Rehau, Valtec. Трубы из шитого полиэтилена можно заменить металлопластиковыми или полипропиленовыми изделиями.

Кроме труб, которые по своей сути являются обогревательными приборами, потребуется коллекторно-смесительный узел, распределяющий теплоноситель по контурам. Он имеет и дополнительные полезные функции: удаляет воздух из труб, регулирует температуру воды, контролирует расход.

Конструкция коллекторного узла достаточно сложна и состоит из следующих деталей:

• коллекторы с балансировочными клапанами, перекрывающими вентилями и приборами учета расхода;
• воздухоотводчик, работающий в автоматическом режиме;
• комплект фитингов для соединения отдельных элементов;
• дренажные сливные краны;
• фиксирующие кронштейны.

Если теплый пол подключается к общему стояку, смесительный узел необходимо оборудовать насосом, байпасом и термостатическим вентилем. Возможных устройств так много, что для выбора конструкции лучше проконсультироваться со специалистом.

Желательно, чтобы все контуры, отходящие от коллекторного узла, имели одну длину и находились недалеко один от другого.

Инструкция по монтажу теплого пола

Рассмотрим этапы устройства теплого водяного пола «мокрого» вида – он считается наиболее популярным. Моменты, вызывающие вопросы и затруднения, лучше обсудить с профессиональными строителями.

Самостоятельно конструировать систему водяного пола рекомендуем тем, кто уже имеет навыки работы с отопительными приборами и знает основы строительного мастерства.

Не рекомендуем проектировать теплые водяные полы в городских квартирах с централизованным отоплением. Во-первых, оборудование такого плана очень сложно согласовать (чаще – невозможно на законодательном уровне), во-вторых, всегда существует риск возникновения аварии и подтопления соседей.

Устройство теплых полов с водяным принципом обогрева включает ряд стандартных этапов:

После подготовки основания к устройству системы обогрева производится укладка труб согласно заранее выбранной схеме и подключение уложенных контуров к коллекторному узлу.

Шаг #1 – составление схемы и выполнение расчетов

Составление проекта поможет исключить некоторые ошибки, возникающие во время закупки строительных материалов или установки труб.

Потребуется схема с контурами, которой нужно следовать в процессе монтажа труб – она пригодится и в будущем, если возникнет необходимость в ремонте.

В больших помещениях рекомендуют применять комбинированные схемы, позволяющие достичь максимальной теплоотдачи. Например, в центре укладываю «улитку», а по краям – «змейки», таким образом, чтобы более высокий нагрев происходил вдоль стен с окнами.

Советы по составлению эффективной схемы:

• Длина контура зависит от его диаметра: для труб 16 мм – не более 100 м, для труб 20 мм – не более 120 м. Это необходимо для создания оптимального давления внутри системы.
• Если используется несколько контуров, лучше их сделать одинаковыми по длине (максимальная разница – 15 м).
• Каждый контур должен находиться в границах одного помещения.
• Интервалы между витками труб – шаги – не должны превышать 300 мм в центре помещения и 150 мм по краям. В северных регионах его можно сократить до 100 мм.
• Расход труб рассчитывают следующим образом: при шаге 100 мм – 10 м/м², при шаге 150 мм – 6,7 м/м².
• Контур должен «обходить» места установки сантехники или мебели.

Один контур рассчитан на помещение, площадь которого не превышает 40 м², максимальная длина одной стороны контура – 8 м.

Стандартная формула для расчета длины контура: активную отопительную площадь (м²) делят на шаг укладки (м) и прибавляют расстояние до коллектора и размер загибов.

Если хотите получить точные расчеты и безотказно работающую схему тёплого водяного пола, обратитесь к специалистам – инженерам-теплотехникам. Регулировку температуры в контурах (а она не должна превышать + 55ºС) лучше производить с помощью термостатов.

Определившись со схемой, можно приступать к покупке необходимых материалов: труб и деталей для монтажа контуров, гидроизоляции, утеплителя, арматурной сетки, сухой смеси для приготовления раствора, демпферной ленты.

В проектировании схемы укладки труб необходимо учесть следующие моменты:

Укладка водяного теплого пола своими руками. Как правильно сделать

Водяные теплые полы – популярная система отопления со своими уникальными свойствами. Чтобы эти свойства проявлялись в полной красе, нужно озаботиться правильной укладкой всего пирога теплого пола. Если вы нарушите технологию, есть риск похоронить систему в стяжке. И такие случаи довольно часты. Если не хотите такого, то добро пожаловать в наш материал!

В чем прелесть теплого пола?

За счет того, что трубы теплого пола раскладываются по всей площади помещения, достигается максимально равномерный прогрев каждого участка. Где бы вы не находились в своем доме, вам будет одинаково комфортно.

С водяными полами вы избавляетесь в большинстве случаев от радиаторов отопления, которые раньше занимали лишнее пространство в вашем доме. За все эти особенности любят водяные теплые полы в частных домах. Давайте пошагово разберемся в укладке водяного теплого пола своими руками.

Шаг 1. Подготовьте основание

В качестве основания для теплого пола в доме выступает черновая стяжка, которую в большинстве случаев заливают не очень аккуратно. Поэтому перед тем, как вы приступите к укладке полов, очистите поверхность стяжки от лишнего мусора. Если есть наплывы, сбейте их до ровного состояния. Если есть углубления, подровняйте их. Эти факторы в дальнейшем благоприятно скажутся на целостности самой системы.

Шаг 2. Установите распределительный коллектор

Распределительный коллектор отвечает за распределение теплоносителя по контурам. Он бывает, в простом исполнении (только краны) и в более навороченном (с расходомерами и гнездами под сервоприводы). Рекомендуем вам устанавливать второй вариант. С ним более реально «откалибровать» работу теплых полов.

Устанавливать коллектор в нужно ближе к центру этажа. Тогда и контура у вас будут по длине сопоставимы. Это может сыграть большую пользу при дальнейшей настройки полов.

Шаг 3. Укладка теплоизоляции

Предыдущие действия вам были необходимы для того, чтобы вы могли уложить теплоизоляцию. В виду того, что листы изоляции довольно большие, на буграх они могут лежать неустойчиво, а в углублениях могут проминаться.

В качестве изоляции используется пенополистирол плотностью 35 кг/м3. Это тот же пенопласт, только большей плотности. Такая плотность нужна для того, чтобы изоляция под весом стяжки не уменьшалась в толщине.

Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью воспользоваться. Толщина напрямую влияет на потери тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться вверх.

Шаг 4. Укладка пароизоляции

В качестве пароизоляции выступает обычный полиэтилен, который укладывается на пенополистирол. Это помогает значительно уменьшить попадания агрессивной среды стяжки на изоляцию, что в теории может продлить ее срок службы. На практике негативные факторы влияния стяжки на изоляцию еще никем не доказаны.

Шаг 5. Укладка армирующей сетки

Армирующая сетка нужна для того, чтобы беспроблемно крепить трубу теплого пола своими руками. Если есть возможность крепить трубу специальными скобами или другими вариантами, то сетку можно не укладывать.

Рекомендуем покупать максимально ровную сетку с ячейкой в 10 или 15 сантиметров. С таким размером ячейки удобно раскладывать трубы теплого пола. Толщину прутка сетки рекомендуем брать 4 мм.

Шаг 6. Монтаж демпферной ленты

Демпферная лента служит для компенсации теплового расширения стяжки. Устанавливается по периметру тех стен, где будут уложены трубы теплого пола. Стоит недорого. Представляет из себя вспененный полиэтилен шириной 10 см. Бывает на клейкой основе и без нее. При наличии клея приклеиваем ленту к оштукатуренной стене. В остальных случаем крепим чем будет удобно.

Шаг 7. Раскладка трубы теплого пола

После всех необходимых приготовлений, можно приступить к укладке самих труб теплого пола. Есть несколько способов раскладки труб, но чаще применяется только один.

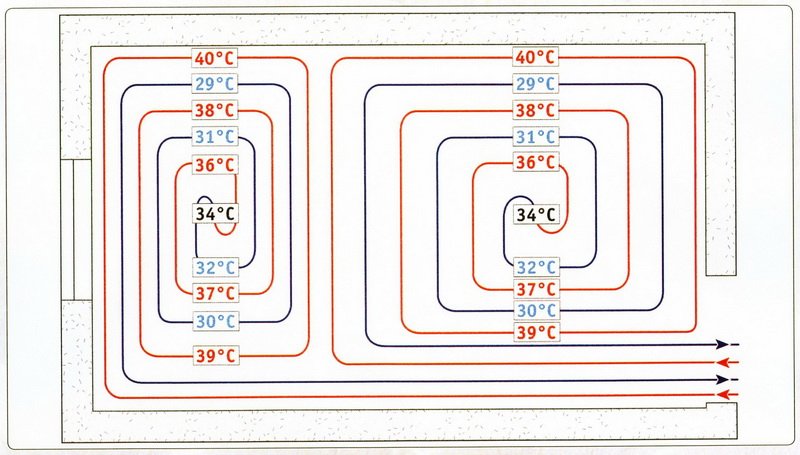

Укладка труб теплого пола улиткой

При таком варианте укладки первая труба идет с горячим теплоносителем, следующая с остывшим, третья опять горячая и так далее. При такой схеме монтажа достигается максимально равномерное распределение тепла по всей площади контура теплого пола.

Устройство монтажа трубы довольно простое. Выделяете периметр условного контура и вдоль него начинаете раскладывать трубу, стремясь все ближе и ближе к центру. При этом оставляете пространство для возврата трубы обратно. Если у вас шаг укладки 15 см, то начинаете раскладывать трубу с шагом 30 см. Дойдя до центра, разворачиваете трубу и возвращаетесь между разложенной трубой. На изображении все отображено более понятно. В большинстве случаев старайтесь использовать этот способ раскладки.

Укладка труб змейкой

При данной схеме теплого пола труба укладывается по принципу «туда сюда» от начала контура, до его конца. В этом случае начало контура будет горячее, а конец холоднее. О равномерном распределении тепла говорить уже не приходится. Данный способ отлично подойдет в тех случаях, где невозможно разложить трубу улиткой. Чаще это какие-нибудь маленькие участки в виде ванны, туалета, коридора и тд.

Шаг 8. Опрессовка системы

Как закончите раскладывать трубу, нужно систему теплого пола опрессовать, чтобы удостовериться в ее герметичности. Рекомендуем опрессовывать теплый пол воздухом до давления в 4 бара.

Для опрессовки вам понадобится обычный компрессор, который следует подключить к коллектору водяного теплого пола.

Оставьте систему на сутки и посмотрите на перепад давления. Если за сутки оно изменилось незначительно (на одно-два деления), значит система герметична и можно заливать полы. Во время заливки так же следите за давлением. Есть вероятность, что в процессе заливки могут повредить трубу.

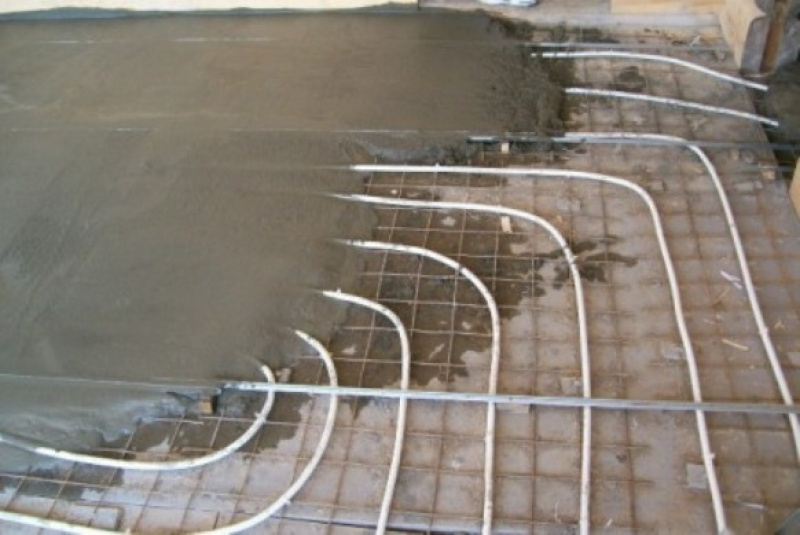

Шаг 9. Заливка стяжки

Как труба будет уложена и опрессована, можно приступать к заливке. Заливать стяжку нужно на высоту не менее 5 см от верха трубы. Заливать лучше стяжку «мокрую». У нее выше теплопроводность.

После заливки стяжки теплыми полами нельзя пользоваться еще 21 день. Столько требуется времени для того, чтобы стяжка равномерно просохла. Через несколько дней после заливки вы можете приступить к отделке.

Стоимость укладки теплого пола

Многих интересует сумма затрат на укладу теплого пола. Поделимся некоторыми цифрами. Если учитывать все выше описанное, то без заливки стяжки и без учета котельной себестоимость комплектующих обойдется примерно в 1000-1200 рублей за квадратный метр. Прибавляете стоимость работ монтажника в вашем регионе и получаете итоговую стоимость квадратного метра. Если площади большие, то в некоторых случаях в эту сумму проходят коллекторы для теплого пола.

С учетом котельной установка теплых полов под ключ обойдется примерно в 2500 рублей за квадратный метр. При такой стоимости учитывается котельная с одним котлом, бойлером косвенного нагрева и сопутствующем оборудованием. Цифры актуальны для домов от 150 квадратных метров. При меньшей площади сумма может быть немногим выше в виду высокой стоимости котельного оборудования.

Максимальная длина контура укладки пола

Если вы делаете теплый пол своими руками без проекта и схем, то длину контура рекомендуем держать в пределах 80-90 метров. Если получится немного длиннее, то ничего страшного. Но лучше все же не делать слишком длинные контура.

Рекомендуем рассчитать контуры так, чтобы длина каждого была плюс-минус одинаковой. Тогда и с балансировкой у вас будет меньше сложностей.

Шаг раскладки труб

Водяной теплый пол при отсутствии расчетов чаще всего укладывают с шагом 15 см в основных зонах и 10 см в зонах, приближенных к наружными стенам. При таких условиях в большинстве случаев теплого в качестве основной системы отопления вам хватит за глаза.

Расход трубы на 1 м2 при этом составляет:

• Шаг 10 см – 10 метров
• Шаг 15 см – 6,5 метров
• Шаг 20 см – 5 метров

Технология укладки водяного теплого пола

Статью опубликовал: Николай Стрелковский

Водяной теплый пол (ВТП) является достаточно популярным способом обогрева жилых помещений в частном строительстве. Его выбирают из-за высокой экономической эффективности. Использование этой разновидности теплого пола позволяет экономить на обогреве до 30% энергии. Кроме этого, данный вид обогрева весьма надежен, при правильном монтаже ВТП может прослужить до 50 лет.

Технология укладки водяного теплого пола

Область применения ВТП

Самый значительный недостаток данной разновидности теплого пола – это то, что его нельзя использовать в многоквартирных домах, которые отапливаются централизованно. В теории вы можете подать заявку в Теплосеть, а также в управляющую компанию, пройти через многочисленные проверки и согласования, и все-таки установить ВТП, подключив его к системе централизованног о отопления. Но на деле в большинстве случаев согласовать проект не получится.

Проект монтажа теплого водяного пола

Нелегальная врезка в общий контур отопления чревата неприятными последствиями как для вас, так и для ваших соседей. Температура и давление в системе отопления слишком высокие для системы теплого пола, малейшая ошибка при монтаже может привести к утечке теплоносителя, вы можете затопить соседей снизу и оставить без тепла соседей сверху. Поэтому в многоквартирных домах предпочтительно использовать электрический теплый пол.

Теплый водяной пол

Зато в частных домах ВТП позволяет значительно экономить на отоплении, за счет равномерного прогрева воздуха в помещении и достижения наивысшей температуры у пола, а не у потолка, как при радиаторной системе отопления.

Благодаря высокой надежности, ВТП отлично подходит для отопления гаража или мастерской.

Обустройство теплого пола в гараже

Наилучший обогрев достигается применением в качестве финишного покрытия кафельной или мраморной плитки, а также ламината. Чуть хуже дело обстоит с ковролином, так как он плохо проводит тепло.

Принцип работы ВТП

Теплый пол схема с готовым модулем

В цементную стяжку закладываются пластиковые или металлические трубы, по которым благодаря циркуляционному насосу непрерывно протекает теплоноситель, нагретый в котле отопления. Он отдает тепло стяжке, после чего возвращается обратно в котел. Стяжка путем конвекции передает тепло финишному покрытию, а от него нагревается воздух в помещении. Если ВТП является единственным источником отопления, то температура регулируется на котле. Если же теплый пол дополняет радиаторное отопления, то регулирование температуры осуществляется при помощи смесительного узла, в котором происходит смешивание нагретого и охлажденного теплоносителя в установленной пропорции.

Подключение теплого пола к системе

Таким образом, вся система состоит из нагревательного котла, общего стояка отопления, распределительно го узла и труб, по которым циркулирует теплоноситель. Теплоносителем может быть обычная вода или специальная жидкость, например, антифриз.

Коллектор и схема работы водяного теплого пола

Распределительны й узел, в свою очередь, состоит из циркуляционного насоса, смесительного узла и коллекторной группы, которая осуществляет «разводку» различных контуров отопления.

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления.

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Преимущества и недостатки ВТП

Плюсами водяного теплого пола являются:

• высокая энергетическая эффективность. Более эффективная схема отопления позволяет экономить до 30% энергии. Это самый дешевый способ подогрева полов в помещениях;
• высокая надежность системы при условиях правильного монтажа. Средний срок службы ВТП составляет 50 лет;
• ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от использования радиаторов и более эффективно использовать пространство комнаты.

К минусам водяного теплого пола относятся:

• сравнительно высокая сложность проектировки и монтажа. Важно тщательно продумать размещение всех элементов системы теплого пола и разводку труб между помещениями. Контур циркуляции не должен содержать стыков, поэтому нужно заранее начертить схему расположения труб и рассчитать необходимую длину;
• невозможность применения в большинстве многоквартирных домов из-за несовместимости с системами централизованног о отопления.

Пошаговая инструкция по монтажу ВТП

Этап проектирования

На этом этапе необходимо определиться будет ли ВТП являться основным источником отопления, или же он лишь дополнит радиаторное отопление. В первом случае можно обойтись без смесительного узла и регулировать температуру напрямую на котле. В этом случае, как правило, котел греет теплоноситель до 45 градусов, после чего он напрямую поступает в систему теплого пола.

Если же ВТП дополняет систему радиаторного отопления, то установка смесительного узла строго обязательно. Для эффективной работы радиаторов теплоноситель должен иметь температуру 70 градусов, это слишком высокая температура для системы теплого пола, поэтому теплоноситель необходимо охлаждать в смесительном узле.

Вам нужно спроектировать размещение отдельных коллекторных узлов и смесителей для каждого этажа здания, они должны быть подключены к общему отопительному стояку. Рекомендуется размещать коллекторный узел в центре этажа, чтобы длина труб до всех отапливаемых комнат была примерно одинаковая. Это значительно облегчит настройку всей системы.

Наилучшим вариантом является использование уже готовых коллекторных шкафов, которые собраны и проверены в заводских условиях. Вам нужно лишь выбрать необходимое количество коллекторных групп, мощность циркуляционного насоса и смесительный узел, если он необходим. Шкаф монтируется в стену и к нему подключается отопительный контур из общего стояка и циркуляционные контуры теплого пола. Единственным недостатком применения готового коллекторного шкафа является его сравнительно высокая цена, но когда речь идет о повышенной надежности и безопасности, экономить не имеет смысла.

Для грубой оценки необходимого количества труб можно исходить из расчета 5 погонных метров трубы на 1 м2 пола. Оптимальными по соотношению цена/качество являются полимерные трубы из сшитого полиэтилена. Они мало весят, неприхотливы в монтаже и имеют срок службы 50 лет. Металлические трубы имеют больший срок службы, но стоят заметно дороже и их сложнее монтировать. На сегодняшний день большинство систем водяного теплого пола работают на полимерных трубах.

Водяной теплый пол. Проект составляется после проведения замеров и расчетов

Необходимо заранее продумать схему укладки трубы. Для небольших помещений подходит параллельная укладка труб «змейкой» с шагом 20-30 см. Это наименее трудоемкий способ, но он не подходит для больших помещений и случаев, когда шаг трубы должен быть меньше 20 см. В большом помещении при укладке «змейкой» температура пола в противоположных углах комнаты будет заметно отличаться, а при укладке «змейкой» с малым шагом труба может легко сломаться из-за слишком сильного изгиба.

На помощь приходит метод укладки «спиралью», он более трудоемкий, но дает лучшие результаты. Нагрев пола будет максимально равномерным, а труба не будет испытывать дополнительных нагрузок на изгиб.

Варианты укладки труб

В общем случае для помещений площадью менее 10 м2 используют укладку «змейкой», для пощади 10-15 м2 могут применяться оба способа, а для больших помещений, как правило, применяют несколько параллельных спиралей.

Если теплый пол является единственным источником отопления, то шаг трубы должен составлять 15-20 см, если же в помещении есть другие источники обогрева, то шаг увеличивают до 25-30 см.

Расчет системы теплого пола

Подготовка основания

Основание для укладки труб должно быть максимально ровным. Не допускается перепад высот в одном циркуляционном контуре более 6 мм. При необходимости залейте пол черновой бетонной стяжкой.

Видео – Подготовка пола к монтажу теплого пола

Между черновой стяжкой и трубами должен располагаться достаточный слой теплоизоляции. Если под теплым полом находится отапливаемое помещение, то достаточно будет положить слой полистирола или пенофола толщиной 3-5 мм. Если снизу находится холодное помещение, то слой необходимо увеличить как минимум до 20 мм. Если это первый этаж и ниже пола находится грунт, то слой утеплителя должен составлять 60-80 мм.

На фото демпферная лента и мультифольга

После того как теплоизоляция будет уложена, не поленитесь начертить на ней схему укладки труб с помощью маркера. Это значительно облегчит монтаж и поможет выявить возможные ошибки еще до начала работ по укладке труб.

Раскладка и закрепление труб

Наиболее популярным способом закрепления труб является применение специальной монтажной сетки. Это металлическая или пластиковая сетка с ячейкой 100 мм, которая расстилается поверх теплоизоляции. Трубы раскладываются на сетке в соответствии со схемой и крепятся при помощи проволоки или пластиковых хомутов. Плюсами этого способа является дополнительно укрепление финишной стяжки за счет армирования сеткой, а к минусам можно отнести высокие трудозатраты при монтаже.

Укладка армирующей сетки

Вторым распространенным способом укладки является использование полистирольных матов, созданных специально для монтажа водяного теплого пола. Они одновременно играют роль теплоизоляции и фиксируют трубы в нужном положении. Это достигается за счет того, что на лицевой стороне мата сделаны специальные выступы, расположенные в шахматном порядке. Труба прокладывается между этими выступами, которые надежно фиксируют ее в нужном положении. Это более дорогой, но и более удобный и быстрый способ монтажа водяного теплого пола.

Независимо от того какую схему укладки и способ монтажа вы выбрали, избегайте чрезмерных перегибов труб, старайтесь лишний раз не наступать на них и не ронять тяжелые предметы. Даже небольшое повреждение трубы потребует замены всего контура.

Укладка труб водяного пола. Пример с подключением радиатора в систему

Отрезайте трубу только по месту, то есть начинайте укладку от подающего коллектора и отрезайте остатки трубы только после того, как доведете ее до возвратного коллектора. Не экономьте на трубах, не располагайте их в натяг и не пытайтесь сделать соединение двух отрезков. Возможная экономия не стоит потенциальных проблем, связанных с утечкой теплоносителя.

Уложенные трубы водяного пола

При укладке труб «змейкой», постарайтесь начало трубы расположить у «холодной» стены комнаты или у окна, чтобы компенсировать неравномерность нагрева пола. При укладке «спиралью» такой необходимости нет, пол всегда будет прогреваться равномерно.

Насос в системе теплого пола

Подключение труб к насосу

После того как все контуры будут разложены и подключены к коллекторной группе, можно приступать к гидравлическим испытаниям системы.

Испытания ВТП

Перед заливкой стяжки необходимо испытать всю систему повышенным давлением и температурой. Заполните систему теплоносителем. Убедитесь, что все контуры, присоединенные к коллекторной группе, заполнились. После чего доведите давление в системе до 5 бар. Давление будет постепенно снижаться, это нормально. При достижении давления в 2-3 бар снижение должно прекратиться. Снова доведите давление до 5 бар, повторите этот цикл несколько раз. Внимательно осмотрите все контуры циркуляции, убедитесь, что отсутствуют даже незначительные утечки.

Видео – Смесительный узел для теплого пола

Доведите давление в системе до отметки в 1.5-2 бар, что соответствует рабочему давлению и оставьте так на сутки. Давление не должно падать. Если все в порядке, то можно приступать к финальным испытаниям.

Выставите на котле максимальную рабочую температуру и установите циркуляционные насосы на достижение рабочего давления. Если теплый пол дополняет радиаторное отопление, то выставите регуляторы смесительных узлов на рабочие отметки. Дождитесь полного нагревания всей системы. Убедитесь, что все циркуляционные контуры теплые и нагреты примерно одинаково. Проверьте это еще раз через сутки. Если все в порядке, то можно отключать нагрев и готовиться к заливке финишной стяжки.

Заливка финишной стяжки

Заливать стяжку можно только на полностью остывшие трубы, не допускается заливка стяжки, если температура труб выше 25 градусов.

Оптимальным вариантом является использования специальной стяжки для теплого пола, она обладает наилучшим коэффициентом теплопроводности и прогревается максимально равномерно.

Толщина стяжки над трубами для жилых помещений должна составлять 20 мм, если вы делает теплый пол в гараже или мастерской, то целесообразно довести толщину слоя стяжки до 40 мм.

Бетон для стяжки

Плюсы и минусы смесей для заливки теплого пола

Рекомендация для лучшего твердения бетона

Не допускается включать нагрев теплого пола до полного высыхания стяжки, обычно это требует не менее 28 дней.

Поверх стяжки можно положить любое финишное покрытие, но наилучший эффект достигается при применении плитки и ламината.

Видео – Технология укладки водяного теплого пола

Понравилась статья?
Сохраните, чтобы не потерять!

Делаем укладку теплого водяного пола своими силами

В последнее время многие хозяева предпочитают укладывать в качестве дополнительного или основного отопления теплый водяной пол. Технические характеристики такой установки позволяют cэкономить на энергопотреблении и повышать качество распределения тепла в помещении. Наличие теплого основания особенно ценится в семьях с маленькими детьми. Ребенок не будет простывать на холодном покрытии.

Подключение этого вида отопления распространено в частных домах. Однако установка системы в квартире возможна при ее согласовании с жилищной компанией. Если помещение в многоэтажном доме имеет автономную систему отопления, то подведение теплого водяного пола не составит труда. Разрешение от администрации в этом случае не потребуется.

Технология укладки труб теплого водяного пола не требует особых навыков и умений. Придерживаясь основных правил и норм установки оборудования, дополнительное отопление будет служить долгие годы.

Виды покрытий

Принято различать два основных способа монтажа водяных полов. Первый и самый распространенный – это теплый водяной пол, залитый бетонной стяжкой. Этот метод прокладки эффективен, так как цементное покрытие лучше держит и распространяет тепло.

Однако применение классической схемы становится невозможным в некоторых случая. К ним относятся помещения, где не предполагается нагрузка на основании; квартиры с низкими потолками и одним единственным стояком отопления. Бетонная стяжка предохраняет от механических повреждений труб основания, что немаловажно.

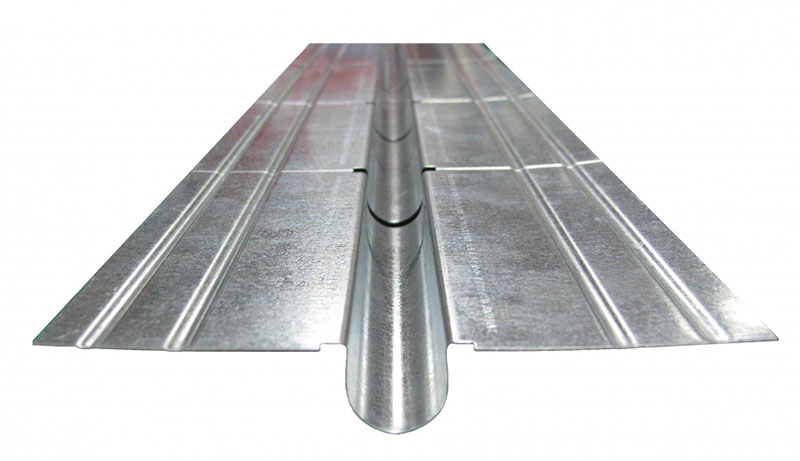

Напольное водяное покрытие с применением специальных металлических настилов – это второй способ проведения водяного теплоносителя. Он используется в случае, если необходимо уменьшить высоту стяжки. Или заливка цемента нецелесообразна в связи с назначением теплого основания. Этот метод широко применяется в деревянных домах и квартирах с низким потолком.

Монтаж настила очень прост. Делается он быстро, отопление можно подключать сразу же после монтажа. Однако существует один, но значительный недостаток настила – он плохо держит тепло. Поскольку прочность и плотность бетона в несколько раз превышает настил, он способен удерживать тепло долгое время, чего нельзя сказать о металлических листах. Определившись с видом, можно приступать к прокладке труб.

Бетонный пол

Перед тем как начинать укладку основания, следует рассчитать общее количество труб, мощность пола и процент теплопотерь. Все это поможет правильно уложить пол и сделать его эффективным инструментом обогрева. От расчетов будет зависеть дальнейшая работоспособность отопительной системы пола.

Первым делом, на базе расчетов делается. Предусматривается площадь заливки стяжки. Если она большая, предпочтительней разбить площадь на участки. Укладка теплого водяного основания сводится к следующему:

• Подготовка основания.
• Гидроизоляция.
• Теплоизоляция.
• Теплоносители водяного основания.
• Бетонная стяжка.
• Чистовое покрытие.

Если решено проводить теплый водяной пол с применением бетонной стяжки, начинать следует с подготовки основания. При необходимости снимается все старое покрытие. Его доводят до нулевого уровня посредством выравнивающей цементно-песчаной смеси. Основание должно быть идеально горизонтальным. Если будут завалы и вмятины, трубы лягут неровно, что повлечет за собой неравномерное прогревание теплого пола и сбои в гидравлической системе.

На подготовленное основание укладывают слой гидроизоляции. Для этого могут применяться рулонные материалы или обычная пленка. По всему периметру помещения необходимо проклеить специальную ленту на стену у основания. Это изделие называют демпферной лентой, она служит в качестве запасной подушки при расширении стяжки. Ее наличие позволяет избежать растрескиваний бетонной стяжки, которое происходит за счет внутреннего давления при нагреве. Ширина ленты рассчитана на всю высоту заливки.

Следующим шагом станет укладка теплоизоляции. Выбор этого материала зависит от типа помещения, наличия холодных подвалов под основанием, материала строительной конструкции.

Самым популярным утеплителем под водяное перекрытие считается специальный мат с бобышками. Он выполняет двойную функцию: утепляет основание и служит готовой основой для монтажа труб. Теплоносители распределяются между бобышками, что очень удобно. Не нужно применять армированную сетку и множество креплений. Рекомендуемая толщина утеплителя – 10 см. Если это второй этаж частного дома, высота слоя может быть меньше.

Если в качестве теплоизоляционного слоя выбран обычный пенополистирол или другой утеплитель, его необходимо укрыть еще одним слоем гидроизоляции. Используется либо пленка, либо специальная фольга. Она будет отражать тепло при нагреве. На слой гидроизоляции укладывается арматурная сетка, служащая основанием для укладки самих труб с помощью специальных креплений.

Способ монтажа теплоносителей

Самым распространенным и эффективным способом прокладки трубы теплоносителя считается «улитка» или «спираль». Получается более эффективное распределение тепла в помещении, снижается риск заломов труб при монтаже. Трубы плавно загибаются под прямым углом, необходимости в петлях нет. Двойная спираль подразумевает прокладку труб в два ряда – холодная и горячая трубы идут параллельно друг другу. Это позволяет распределить тепло равномерно, холодных зон не возникает.

Другим способом является прокладка теплоносителя «змейкой». Этот метод подразумевает наличие петлей и крутых поворотов. Поэтому от способа укладки будет зависеть тип трубы. Предпочтительней использовать сшитый полиэтилен в качестве материала для трубы водяного отопления. Она достаточна гибкая и прочная, при укладке петель не деформируется. «Змейка» подразумевает неравномерное прогревание помещения.

Основание будет делиться на холодные и теплые зоны, что не совсем комфортно. Преимуществом такого способа является малый расход материала, что немаловажно при скромном бюджете.

При планировании схемы укладки теплоносителей следует учитывать следующее:

• Подача контура ложится у наружных стен
• Минимальное расстояние между теплоносителями – 30 см. В холодных зонах помещения расстояние сокращается. Шаг от стены должен быть не менее 7-10 см.
• Рекомендуемая длина контура составляет 50-80 м.
• Абсолютно каждый контур должен подключаться к коллекторной группе. Если длина одного контура значительно превышает другую, необходимо устанавливать дополнительный циркуляционный насос. Максимальная разница в длине трубы должна составлять не более 20% от общего метража магистрали.

Первым этапом станет подключение трубы подачи к коллектору, затем укладывается рисунок на арматурную сетку или специальный мат. Крепить трубы слишком крепко не стоит, иначе при прогревании они деформируются. Следует внимательно и осторожно работать с материалом, избегать перегибов и изломов в петлях. Если видите побелевшие участки в сгибах, лучше заменить трубу, дабы избежать дальнейших утечек и прорывов.

Термодатчики устанавливаются в специальной гофрированной трубе. После того как весь рисунок уложен, конец контура подключается к выходу коллектора. Все подводы контуров крепятся с помощью компрессионных фитингов, идущих в комплекте с водяным полом. Надежное и правильное крепление элементов препятствует протечкам и потерям давления.

Подключенную систему проверяют на работоспособность с помощью опрессовки. Тест проводится в два этапа, согласно общим нормам и правилам проверки отопления. Благополучный исход опрессовки завершается заливкой цементно-бетонной стяжки.

Настильное покрытие

Вместо бетонной стяжки можно использовать специальные металлические листы с пазами для теплоносителя. Технология укладки этого способа практически ничем не отличается от предыдущего. Разница лишь в отсутствии бетона, жилы закрываются напольным покрытием. Этот способ хорошо подходит тем, кто не может себе позволить высоко поднимать основание в силу некоторых обстоятельств.

Такой способ широко используется в деревянных домах, на балки укладываются листы. Это позволяет не нагружать основание и не поднимать перекрытие на значительную высоту.

Технология укладки дополнительного отопления не требует специальных навыков и умений. Теплоносители и их подключение осуществляется на базе общих норм и правил установки и эксплуатации оборудования для теплого основания.

Технология укладки теплого пола: способы монтажа и подробная пошаговая инструкция!

Для создания теплой и комфортной атмосферы в доме используются не только традиционные системы отопления, но и другие методы, среди которых – теплый пол. Что это за система и как правильная технология укладки теплого пола поможет повысить комфорт проживания в домах и квартирах? Подробнее об этом и пойдет речь в данной статье.

Теплый пол своими руками

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Обратите внимание! Эксплуатация водяных теплых полов обходится владельцам намного дешевле, чем электрическая система, поэтому их часто используют в качестве основного источника тепла в доме.

Водяные теплые полы или электрические

Преимущества и недостатки

• равномерное распределение тепла по площади помещения;
• система не создает никаких проблем людям, страдающих от астмы или аллергии;
• вырабатываемая энергия является абсолютно безопасной;
• простой монтаж и эксплуатация теплого пола;
• установленная система не занимает полезное пространство в доме;
• конвекционные потоки при использовании системы подогрева пола отсутствуют.

• высокая стоимость электроэнергии при сравнении с другими видами топлива;
• наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
• при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
• система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Сравнительная характеристика

Поскольку водяные и электрические системы подогрева пола являются основными, важно ознакомиться с их сравнительными характеристиками. Ниже приведены некоторые вопросы для сравнения разных видов систем.

Теплый пол — какой лучше выбрать

Таблица. Сравнение разных систем теплого пола.

Выбор теплого пола

Выбирать тот или иной вид теплого пола необходимо с учетом не только своего бюджета, но и места дальнейшей установки. Как только система будет выбрана, а все материалы закуплены, можно приступать к монтажу.

Водяной теплый пол своими руками: как сделать в загородном доме или квартире

Теплые водяные полы как система отопления появились в нашей стране недавно. Традиционно квартиры или дома обогревались с помощью металлических радиаторов или труб. С развитием производства полимерных материалов, устойчивых к химической коррозии, стало возможным более продуктивно использовать энергию. Если устроить водяной теплый пол своими руками, помимо удобства и комфорта можно сэкономить бюджет на отоплении до 25%.

Преимущества теплых полов

Отапливать сооружения теплом, поступающим снизу, человек научился давно. Нагретый воздух от печей передавался по каналам, проложенным в полу. Наибольшее распространение такой способ обогрева получил в Корее, где сегодня до 90% жилых домов и гражданских объектов отапливается посредством напольных систем. Спят и едят корейцы на полу.

Подача тепла снизу благоприятно отражается на энергетическом балансе помещения. Воздух прогревается более равномерно, чем при использовании радиаторов. Отсутствуют конвективные воздушные потоки, переносящие энергию из одной зоны комнаты в другую, так как излучение происходит со всей поверхности пола.

Основная часть энергии распределяется в зоне жизнедеятельности человека. Замечено, что на организм исходящее снизу тепло действует благоприятно, ощущение комфорта возникает при более низкой температуре в помещении. Это дает возможность не повышать градус теплоносителя, что увеличивает ресурс отопительного оборудования и трубопроводов, экономит потребление энергии.

Сравнительная схема распределения тепла.

Немаловажный довод в пользу напольной системы — ее скрытое расположение. В домах, где обогрев осуществляется только теплыми полами, отсутствуют не всегда эстетичные приборы, разводка и видимые части отопления. Они не мешают расстановке мебели, не портят интерьер.Теплые полы совместимы с другими системами отопления, например, радиаторным. Могут использоваться самостоятельно или как дополнительный обогрев.

Виды греющих контуров

Теплый пол применяют для обогрева помещений различного назначения — жилых, санузлов, кухонь, лоджий. Температурный режим в комнатах индивидуальный, для отопления каждой нужно предусмотреть свой греющий контур.

Наиболее распространенный виды теплых полов — электрические и водяные.

Электрические системы — нагревательные кабели, стержни, маты, пленки или аморфные ленты, проложенные под чистовым покрытием пола. Их подключают к источнику питания и оборудуют автоматикой. Водяной теплый пол — это сеть трубок малого диаметра, заполненная теплоносителем — водой или незамерзающим антифризом. Конструкцию помещают под половое покрытие на подложку из утеплителя. Жидкость нагревается от отопительного котла.

Водяные, кабельные и пленочные греющие устройства.

Температура теплоносителя не превышает 55°. Управление осуществляется в автоматическом или ручном режиме. При установке клапанов можно перекрыть подачу тепла на определенные участки.

Разновидность водяных полов — электроводяные. Внутри трубки размещен греющий кабель, подключенный к электропитанию через терморегулятор. Жидкость равномерно прогревается по всему объему, поэтому циркуляционный насос не используется. Этот вариант целесообразно устраивать в квартирах, где не разрешено присоединение к центральному стояку. В частных домах по прокладке напольного отопления ограничений нет.

Устройство теплого водяного пола

Чтобы грамотно смонтировать водяной теплый пол своими руками, нужно разобраться в устройстве и принципе работы оборудования.

Для функционирования греющих контуров требуется два основных узла:

• группа подмеса;
• коллекторная гребенка.

Группа подмеса включает термостатический клапан и отсекающие краны — верхний для ввода нагретого теплоносителя, нижний для обратки. Температура воды на выходе из котла — 60°-70°. В систему она поступает в разбавленном и охлажденном до 45°-55°. Это необходимо, чтобы покрытие не перегревалось и было комфортным для ходьбы, то есть не горячее 28°.

Два основных узла отопительной системы.

Коллектор предназначен для распределения по контурам нагретого и сбора остывшего теплоносителя. Если водяной теплый пол уложен в разных помещениях, то предусматривают индивидуальную регулировку температуры с помощью термостатов. Чтобы задать степень нагрева покрытия или воздуха, устанавливают терморегуляторы. Они подают сигнал сервомоторам коллектора, уменьшающим или увеличивающим подачу теплоносителя в сеть.

При наступлении аварийного состояния, когда перекрыта подача воды на все контуры, котел может закипеть. Для отвода части теплоносителя предназначен байпас — резервная перемычка. В систему встраивают насос для циркуляции жидкости. Разводку выполняют из трубы диаметром 16-20 мм. Контур формируют в виде одиночной, двойной, угловой «змейки», спирали или «улитки». Допустимая максимальная длина петли 80-120 м.

Схемы укладки греющих контуров.

Равномерность прогрева и мощность теплоотдачи зависят от шага и диаметра трубы, высоты стяжки. Оптимальными для стандартных утепленных домов считаются расстояние между водяными контурами 150-175 мм, толщина слоя бетона или раствора — 50-70 мм. При таких значениях снижается риск растрескивания покрытия, отдача тепла достигает 100 Вт/м², что соответствует нормативам.

Выбор способа укладки

Для монтажа теплого пола используют трубы из гофрированной нержавеющей стали, металлополимеров или сшитого полиэтилена с внутренним антидиффузионным слоем. Если соблюдаются правила эксплуатации, срок службы изделий достигает 50 лет.

Для встроенных отопительных систем применяют медные трубы. Они долговечные, но дороже пластиковых. Не переносят тесный контакт с бетоном, поэтому для укладки в стяжку используют профили, покрытые полимерной оболочкой.

В зависимости от конструкции пола гидравлическое отопление монтируют двумя способами:

Первый способ применяют при устройстве пола по грунту или бетонному основанию. Трубопровод укладывают и заливают стяжкой. Чистовое покрытие должно обеспечивать хорошую теплопередачу. Это плитка, ламинат, неутепленный линолеум. Подробней как положить плитку своими руками читайте по ссылке, также по другой ссылке отличная статья про укладку ламината на разные покрытия Вам будет полезно.

«Сухим» способом укладывают напольное отопление по черновому деревянному полу или лагам. Трубки монтируют между балками или на покрытие, сверху — доску толщиной не более 25 мм. Такой вариант не требует выжидать 28 дней для твердения бетона, но комплект материалов обойдется дороже.

Для равномерного распределения тепла при «сухом» способе монтажа под греющий контур укладывают оцинкованные стальные или алюминиевые пластины. Но даже установка отражателей не дает такой удельной мощности, как водяной теплый пол в бетонной стяжке.

При выборе способа укладки учитывают:

• Вес конструкции. Стяжка — это дополнительная нагрузка на перекрытие и фундамент. Если сооружение не рассчитано на такой вес, лучше выбрать «сухую» укладку.
• Ремонтопригодность. Замурованную в бетон трубу при ее повреждении нужно демонтировать, а это непросто. Предстоит разрушить участок стяжки толщиной 6-10 см, затем снова залить раствор. Уложенную «сухим» способом систему отремонтировать проще. Достаточно разобрать чистовую отделку и заменить отрезок дырявой трубы целым.

Важно. На греющие полы не рекомендуется стелить паркет, ковры, пробку. Деревянные дощечки быстро рассыхаются, а теплоизоляционные материалы снижают эффективность отопления.

Этапы монтажа теплого пола «мокрым» способом

Этот вариант применяют для устройства напольного отопления на полах по грунту, над неотапливаемыми подвалами, гаражами или другими холодными помещениями. Главное условие — качественное утепление поверхности, иначе большая часть энергии будет потрачена на обогрев нижележащих конструкций.

Водяной теплый пол своими руками монтируется в следующей последовательности:

1. Устанавливают распределительное оборудование.
2. Подготавливают основание.
3. Укладывают демпферную ленту по периметру помещения.
4. При необходимости проводят гидроизоляцию.
5. Монтируют утеплитель, герметизируют стыки.
6. Прокладывают трубопровода, закрепляя петли.
7. Подключают контур к коллекторному узлу, проводят гидравлические испытания.
8. Монтируют и подключают автоматику.
9. Заливают стяжку, уплотняют, выравнивают.

Теплые полы можно устраивать на строящемся объекте или при реконструкции старых систем. Перед монтажом отопления должны быть установлены окна и двери, выполнена штукатурка, размечен уровень «чистого пола». Подготавливают ниши для встраиваемых шкафов, выводят точки для подключения оборудования к воде и электричеству.

Подготовка основания

Перед тем, как сделать водяной теплый пол, основание очищают и выравнивают. Дефекты поверхности более 5 мм заделывают раствором.

На полы по грунту укладывают гидроизоляцию из плотной пленки толщиной от 0,3 мм.

Укладка демпферной ленты и утеплителя

По периметру помещения вдоль стен прокладывают демпферную ленту. Она служит для компенсации теплового расширения стяжки, уменьшения утечек тепла через боковые поверхности и звукоизоляции покрытия.

Лента — полоса вспененного полиэтилена шириной 120 мм и толщиной 8 мм. Ее наклеивают на нижнюю часть стены без пропусков. После заливки стяжки края обрезают.

Монтируют утеплитель — пенопласт, пенополистирол толщиной 50 мм и более, минеральную вату. В продаже можно встретить теплоизоляторы с металлизированной пленкой, бобышками, разметкой и «липучками» для крепления трубчатой системы.

Плиты теплоизоляции укладывают плотно, фиксируя края замками. Если такие крепления не предусмотрены, тщательно герметизируют стыки монтажной пеной.

Укладка теплоизоляционных матов с полистирольным покрытием и бобышками

При монтаже минеральной ваты поверхность утеплителя защищают сверху пароизоляцией из плотной пленки или мембраны.

Если плотность плит утеплителя меньше 35 кг/м³, монтируют арматурную сетку. Она выполняет роль каркаса для крепления трубок, одновременно усиливает основание. По минеральной вате прокладка сетки обязательна.

Важно. Чтобы уменьшить потери энергии от излучения в подпольное пространство, под греющий контур рекомендуется укладывать теплоотражающий материал.

Раскладка трубопровода

По подготовленной поверхности раскладывают трубу с шагом 10-25 см. Уменьшение промежутка нецелесообразно, так как расход материалов повышается, а прироста теплового потока не наблюдается. При увеличении расстояния между контурами более 25 см на полу возникает эффект «зебры» — неравномерный прогрев с образованием холодных или теплых полос.

От стены нужно отступить на 15 см. Оптимальная длина петли — 80 м. При большем размере нагрузка на циркуляционный насос увеличивается, а скорость передвижения теплоносителя падает. Возможны высокие гидравлические потери. Трубу укладывают без стыков. Она продается бухтами по 100 или 200 м. Закрепляют контур пластиковыми скобами, хомутами или вставляют между бобышками термоизоляционных матов.

Раскладку трубы «змейкой» применяют в вытянутых помещениях. Если начало контура с более нагретым теплоносителем расположить вдоль внешней стены, холодная часть пола хорошо прогреется.

«Улитка» — самый распространенный способ укладки. Чередование трубок с нагретым и остывшим теплоносителем приводит к более равномерному температурному фону в помещении. К тому же угол поворота контура составляет 90°, а не 180° как у «змейки». Гидравлическое сопротивление системы ниже, можно устанавливать менее мощный циркуляционный насос.

Опрессовка и устройство стяжки

Смонтированный водяной теплый пол опрессовывают до заливки стяжки. Для этого греющие контуры подключают к коллектору, открывают регулирующие вентили и заполняют систему водой. Воздух выпускают через сливные краны.

График опрессовки зависит от материала труб. Систему заполняют водой и прогревают при определенном режиме под давлением. Если до наступления отопительного сезона возможны заморозки, применяют воздушную опрессовку.

Стяжка в напольном отоплении играет роль слоя, несущего и распределяющего тепло. Она постоянно испытывает температурные деформации, поэтому при замешивании раствора добавляют пластификаторы, увеличивающие эластичные свойства материала, стекловолокно. Это помогает избежать растрескивания, продлевает срок службы пола. Минимальная толщина слоя над трубой — 30 мм.

В помещениях площадью более 40 м² устраивают деформационный шов. В частных домах их делают у порога или в дверном проеме. По высоте стяжки прокладывают демпферную полосу толщиной 10 мм, а трубу в этом месте помещают в пластиковую гильзу.

После заливки стяжку накрывают на неделю влагоудерживающим материалом. Включать нагрев можно только по истечении 28 суток после набора бетоном прочности.

WordPress Social Login is not configured yet.
Please navigate to Settings > WP Social Login to configure this plugin.
For more information, refer to the online user guide..
