Водяные теплые полы технология монтажа: технология установки, особенности

Если в качестве отопления планируется выбрать вариант водяного теплого пола, то следует знать, что придется основательно подойти к вопросу монтажа конструкции. Из всех существующих на сегодняшний день вариантов теплых полов водяная система является самой сложной в установке.

Принцип работы и схема работы теплого водяного пола.

Однако в результате можно будет получить долговечную отопительную систему, которая позволит обеспечить больший комфорт и экономию, если сравнивать со стандартной радиаторной системой. Процесс установки может быть несколько удешевлен, если монтировать конструкцию своими руками. Для этого надо приобрести все необходимые инструменты и материалы, а также выполнить подготовку поверхности полов согласно существующим требованиям.

Материалы и инструменты для монтажа водяного теплого пола

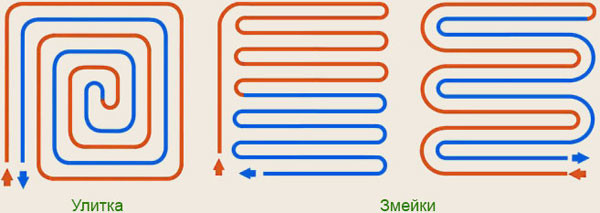

Рисунок 1. Виды укладки теплого пола.

Прежде всего необходимо выполнить расчет материалов и определиться с тем, какое оборудование будет нужно.

Теплый пол можно сделать из таких элементов:

Котел для нагрева воды.
Нагнетающий насос (чаще всего присутствуют в комплекте котла).
Шаровые клапаны.
Трубы разводки.
Коллектор.
Трубы, которые будут укладываться по поверхности теплого водяного пола.
Все необходимые фитинги.

Трубы можно использовать как полиэтиленовые, так и полипропиленовые, которые имеют армирование стекловолокном. В большинстве случаев используются полиэтиленовые трубы, потому что они меньше расширяются при нагреве.

Трубы должны выдерживать температуру до 95°С.

Как выполнить расчет необходимого количества труб?

Рисунок 2. Схема работы коллектора.

Расчет протяженности труб и шага их монтажа для каждой комнаты следует производить индивидуально. Расчет может быть выполнен с помощью специальных компьютерных программ. Чтобы выполнить расчет, можно обратиться за помощью и к проектным организациям.

Самостоятельно просчитать мощность для каждого из контуров довольно сложно, потому что понадобится учитывать большое количество параметров и различных нюансов. Если в процессе расчета будут допущены ошибки, могут возникнуть не самые приятные последствия в работе системы отопления. Существуют следующие проблемы: недостаточная циркуляция теплоносителя, чередование теплых и холодных участков, неравномерный нагрев напольной поверхности и появление мест утечки тепла.

Чтобы произвести расчет, понадобится учитывать следующие параметры:

Размеры комнаты, в которой планируется произвести монтаж водяного теплого пола.
Материал, из которого изготавливались стенки комнаты.
Тип теплоизоляции.
Тип покрытия пола.
Диаметр труб системы водяного теплого пола и их материал.
Мощность котла.

По этим данным можно выполнить расчет необходимой длины трубы для помещения и определить шаг монтажа конструкции.

Чтобы утеплить лоджию или балкон, необходимо укладывать отдельный контур, который не совмещен с прилегающими помещениями. Если не устанавливать отдельный контур, то большое количество тепла будет уходить на отопление лоджии, при этом комната будет холодной. Утеплять лоджию нужно так же, как и комнату, расположенную над подвалом.

Как подготовить поверхность: особенности утепления основания под теплые полы

Старую стяжку надо будет полностью демонтировать. В случае монтажа теплого пола нужно на начальном этапе выровнять по горизонтали напольное основание, если есть перепады более 1 см.

Далее на очищенное основание нужно уложить гидроизоляционный слой. По всему периметру необходимо закрепить демпферную ленту, которая даст возможность компенсировать тепловое расширение напольной поверхности в случае нагрева.

Если планируется использовать теплый пол, который в устройстве имеет несколько контуров, демпферную ленту нужно укладывать еще и по линии между контурами.

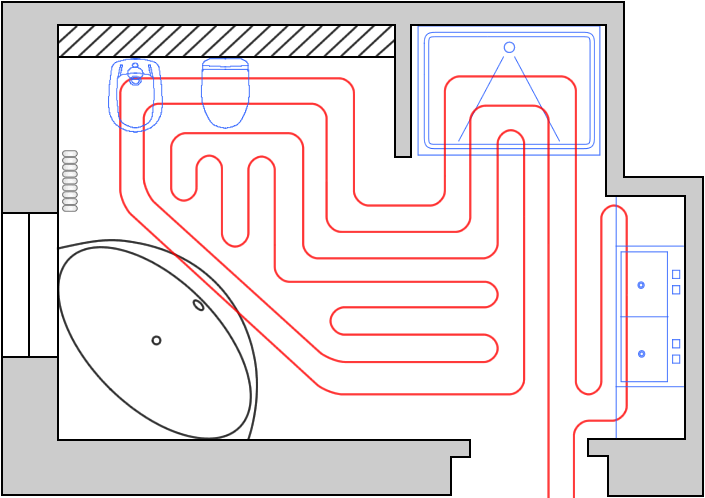

Проект теплого водяного пола в ванной комнате.

Чтобы тепло не могло уходить вниз, надо утеплить основание пола. В зависимости от размещения комнаты и типа напольной поверхности, а также от целевой направленности обогревательной системы нужно выбрать соответствующий способ утепления:

Если теплый пол является дополнением к основной отопительной системе, то нужно в качестве подложки для теплых полов уложить вспененный полиэтилен, который имеет отражающее фольгированное покрытие.
Если планируется установить теплый пол в квартире, снизу которой располагается отапливаемое помещение, надо использовать листовой или экструдированный пенополистирол, который имеет толщину 2-5 см.
Для квартир, снизу которых располагаются подвалы или другие неотапливаемые помещения, понадобится укладывать утеплительные материалы большой толщины. В этом случае хорошо подойдет керамзит или листы пенополистирола толщиной в 5-10 см.

Можно использовать и специализированный утеплительный материал для теплых полов, которые с одной из сторон снабжаются специальными каналами для установки труб систем теплых полов.

Поверх утеплительного материала надо проложить армирующую сетку, которая понадобится для того, чтобы закрепить слой стяжки.

Прежде всего нужно помнить о том, что от метода монтажа зависит, насколько равномерно будет распределяться тепло в комнате. Вода, которая протекает по трубам, будет постепенно остывать. Именно поэтому начинать монтаж труб необходимо от стенок, двигаясь к центру или выходу. В это случае все будет зависеть от того, какая схема монтажа выбрана.

Существуют следующие схемы установки теплого пола:

Змейка. Труба прокладывается первым делом по периметру наружных стенок, после чего от одной из стенок прокладывается волнистая линия к началу комнаты.
Улитка. Трубы идут по периметру комнаты, сужаясь к центральной части с каждым новым кругом. Чтобы было место для обратного хода, рекомендуется устанавливать трубы через один ряд.
Комбинированный вариант, который включает в себя два предыдущих варианта. К примеру, половина комнаты укладывается змейкой, а вторая половина — улиткой.

Наглядно схемы можно увидеть на рис. 1.

Технология монтажа теплого водяного пола

Есть 3 технологии монтажа теплого пола:

В стяжку из бетона.
По пенополистирольным матам.
В пазы плит из дерева.

Как установить и подключить коллектор для теплого водяного пола?

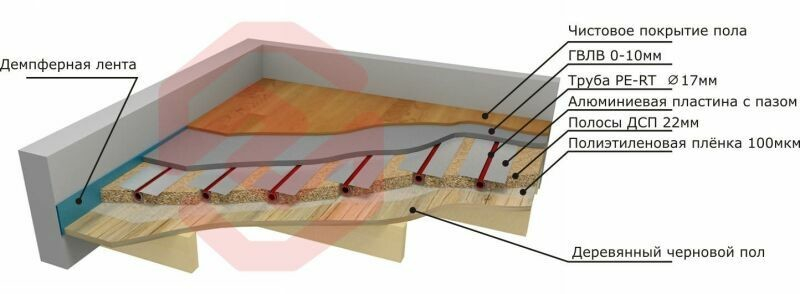

Деревянная настильная система водяного тёплого пола.

Первым делом выполняется подключение коллектора для труб. Коллектор нужно разместить в специальном шкафчике. Размеры подобной конструкции составляют приблизительно 0,5х0,5 м или 0,6х0,4 м. Толщина шкафа чаще всего бывает 0,12-0,15 м. Шкаф может быть установлен в стенку или вплотную к ней.

После монтажа шкафа для коллектора в него нужно завести водопроводные трубы. Через фитинг к подающей трубе нужно присоединить коллектор для раздачи теплового носителя, а к трубе возврата надо подсоединить коллектор для стыковки с трубами, по которым будет проходить остывший тепловой носитель.

Между коллекторами и водопроводными трубами нужно установить запорный кран на случай, если придется выполнять ремонтные работы.

Чтобы можно было регулировать температуру теплого водяного пола, нужно на коллекторах установить смеситель и вентили для регулировки. В продаже есть готовые коллекторы для теплых полов, которые в комплекте имеют все нужные элементы.

Один коллектор может использоваться для нескольких помещений. К примеру, если устройство работает на несколько комнат, то в коллекторе должно быть по 3 выхода для труб.

Если теплый пол подключается к централизованному отоплению, то насос для подкачки устанавливать не понадобится. Если имеется автономная система для снабжения пола водой, то насос необходим для подкачки и откачки.

Пример схемы подсоединения коллектора для водяного теплого пола можно увидеть на рис. 2.

Как установить теплый водяной пол в стяжке из бетона?

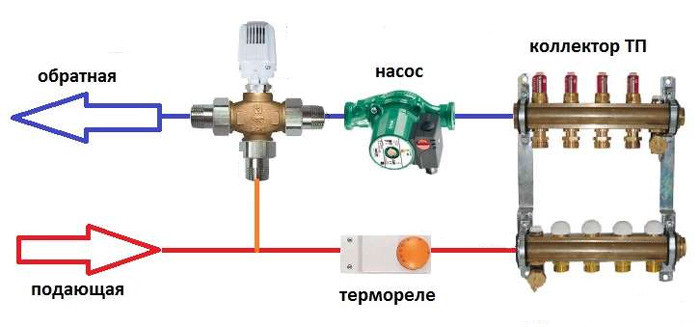

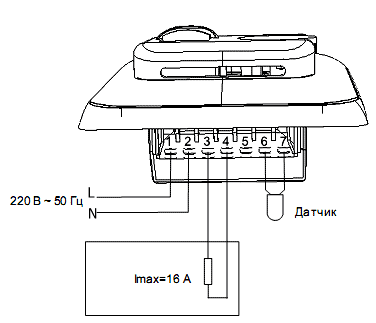

Схема подключения теплого водяного пола.

Первым делом нужно очистить и выровнять основание. После очистки надо проверить, есть ли перепады высоты в комнате. Если перепад меньше 1 см, то можно начинать укладывать теплый водяной пол. Если перепад больше 2 см, основание нужно выровнять. Для этого рекомендуется использовать наливной пол.
Устанавливается пленка гидроизоляции, чтобы защитить тепловой носитель от влаги.
По периметру стенок понадобится уложить и закрепить демпферную ленту на высоту теплого пола.
Укладывается утеплитель необходимой толщины. В этом случае можно приобрести и материал с отражающим основанием.
Укладывается пароизоляция.
Выполняется армирование. Для этого надо будет приобрести арматурную сетку с ячейками 18-20 см, чтобы была возможность легко проложить трубы водяного пола. Следует заметить, что некоторые строители армируют конструкцию перед укладкой труб, но рекомендуется выполнить этот процесс после укладки, чтобы арматура смогла правильно распределять нагрузку.
Укладывается водяной теплый пол. Прежде всего нужно подсоединить трубу к выходу коллектора для подачи. Если теплый пол будет единственным источником отопления, то труба должна укладываться с небольшими отступами по сетке (шаг между трубами равен 18-20 см). Если теплый пол является вспомогательной отопительной системой, то шаг укладки можно делать 30 см. Трубы к сетке необходимо закреплять, используя специальные клипсы. Труба может немного расширяться от нагрева, потому не следует ее жестко фиксировать. Ее можно фиксировать и клипсами для закрепления к основанию. Если была выбрана схема монтажа улиткой, то не стоит забывать про обратный ход. После того как трубы будут проложены, их нужно подсоединить к выходу коллектора для приема.
Далее проверяется работоспособность конструкции. Систему надо будет включить на некоторое время, чтобы проверить качество установки конструкции. Давление должно уменьшаться приблизительно на 0,3 МПа в час, температура воды при этом измениться не должна.
На следующем этапе заливается стяжка. Толщина стяжки должна быть такой, чтобы она располагалась выше армирования приблизительно на 3 см. Стяжка будет высыхать приблизительно 1 месяц.
Далее монтируется звукоизоляция и покрытие. Пока стяжка полностью не схватится, теплый пол использовать нельзя.

Как монтировать теплый пол на матах из пенополистирола?

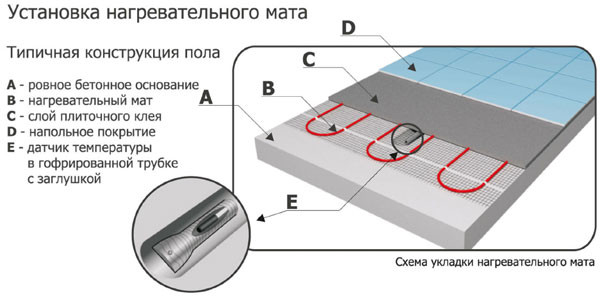

Схема установки кабельного мата.

Процесс установки водяного теплого пола на матах практически ничем не отличается от предыдущего варианта. Отличие лишь в том, что в этом случае не будет стяжки и утеплительного слоя. Связано это с тем, что утеплителем здесь будет мат из пенополистирола.

По всей поверхности матов на одинаковом друг от друга расстоянии располагаются бугорки, между которыми нужно прокладывать трубы. После выкладки труб маты надо будет залить стяжкой, после чего уложить материал для звукоизоляции и напольное покрытие.

Теплый пол можно укладывать и на пенополистирольные плиты. Перед этим понадобится сделать схему, по которой в дальнейшем будут устанавливаться плиты. В плитах присутствуют пазы, в которые нужно уложить пластины из алюминия, предназначенные для нагрева конструкции. В эти пластины понадобится уложить трубы, после чего закрепить. После того как трубы будут уложены, следует проверить работоспособность водяного теплого пола. Далее устанавливается звукоизоляция и напольное покрытие.

Как происходит установка теплых полов в пазы плит из дерева?

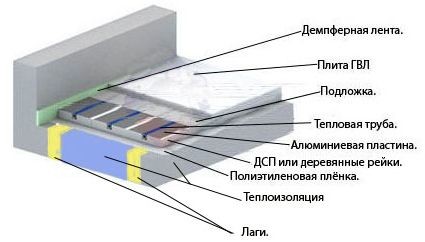

Система «сухой» укладки теплого пола.

Плиты из дерева с пазами и пластинами из алюминия являются конструкцией из модулей. Система устанавливается так же, как и теплый пол на пенополистирольных матах. Отличие лишь в том, что здесь понадобится выполнить укладку утеплителя до установки плит из дерева. Далее в плиты устанавливаются пластины из алюминия, после чего трубы. Все это надо накрыть слоем звукоизоляции и напольным покрытием.

Сегодня в некоторых случаях используется и метод укладки теплого водяного пола на рейки, которые можно использовать вместо плит. Пазы будут располагаться не в рейках, а между ними. Рейки укладывают так, чтобы между ними можно было установить пластины из алюминия, закрывая приблизительно 70-75% основания. В большинстве случаев такой способ укладки используется в деревянных домах.

Процесс установки водяного теплого пола достаточно прост. Чтобы все сделать правильно, необходимо приобрести все инструменты и материалы, а также соблюдать последовательность установки.

Водяные теплые полы — технология монтажа

Теплый водяной пол может стать идеальным источником обогрева частного дома. Но это при условии, что он грамотно спроектирован и уложен. Если соблюдена технология укладки теплого водяного пола.

На первом этапе производится теплоизоляция стен и потолков. Дальше рассчитывают необходимую мощность пола, покупают нужную модель. После этого можно приступать к монтажу водяного теплого пола в частном доме.

Составление схемы

Есть две основных схемы монтажа теплого водяного пола: «змейка» и «улитка» (спираль). «Змейку» уложить проще, но в конструкции водяного пола она не слишком эффективна: теплоноситель остывает по мере движения к противоположной стене.

В маленькой комнате это не криминально, но для большого помещения «змейка» – не вариант.

Укладка спиралью подойдет для любой комнаты. Первая часть трубы (самая горячая) проходит вдоль наружных стен. Далее «раковина» закручивается к середине. От середины начинается движение обратно с повтором той же траектории.

При такой схеме прогрев внешней стороны контура будет мощнее, середины – слабее, а в целом комната будет отапливаться равномерно.

Схема монтажа теплого водяного пола на маты проще: в конструкции самих матов предусмотрены каналы. Или бобышки, между которыми закладывают трубы.

Укладчику остается только рассчитать шаг между витками (минимум пять сантиметров, это расстояние между соседними каналами).

Общие рекомендации

Независимо от способа укладки, есть общие правила монтажа водяных теплых полов:

Максимальная площадь обогрева одним контуром – 40 квадратов. Длина трубы – порядка 100 метров. Если площадь комнаты больше, следует устанавливать два контура.

Отапливать одним контуром смежные комнаты не рекомендуется тоже, даже если они маленькие. Тем более, если речь идет о помещениях с разным температурным режимом: комната и лоджия (веранда), комната и ванная.

Монтаж системы водяных теплых полов подразумевает установку распределительного коллектора, с помощью которого можно регулировать параметры теплоносителя для разных помещений по отдельности.

Для теплых полов используются пластиковые, полиэтиленовые и металлопластиковые трубы. Оптимальное сечение – 1,6-2 см. Если укладка производится под стяжку, лучше выбрать металлопластик. Он прочнее, не будет риска повредить трубу при монтаже стяжки.

Труба для теплого пола отпускается в бухтах. Не следует заранее разматывать бухту и растягивать трубы, это может привести к образованию заломов. Разматывают трубу по мере укладки постепенно.

В качестве утеплителя подойдут пенополистирольные плиты с плотностью от 35 кг на кубометр толщиной от трех до 15 см. При укладке пола на грунт (или если внизу расположен неотапливаемый подвал) лучше использовать экструдированный ППС толщиной не меньше 5 сантиметров.

Рекомендуемые параметры армирующей сетки под стяжку: величина ячейки 10 на 10 или 15 на 15 см, толщина прутка 0,5 см. Если нагрузка на пол ожидается большая, армирующую сетку кладут в два слоя: под трубы и в стяжку поверх них.

Инструкция по монтажу водяного теплого пола под стяжку запрещает приступать к эксплуатации теплого пола до полного застывания бетона (около месяца).

Повышать температуру теплоносителя следует постепенно. Необходимый нагрев пола достигается примерно за трое суток.

Варианты и порядок монтажа

Когда водяное отопление в доме уже есть, задача заключается в том, чтобы встроить теплый пол в уже существующую систему. Если устройство системы начинается с нуля, необходим монтаж теплового узла водяного теплого пола.

Понятие «тепловой узел» включает в себя отопительный котел с теплообменником и основные элементы его обвязки:

циркуляционный насос. Устройство теплого пола обязывает выбрать принудительную циркуляцию теплоносителя в контуре;
фильтр. Устанавливается вместе с насосом, нужен для очистки теплоносителя;
расширительный бачок – устройство для сброса избыточного давления;
группа безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан и другие элементы, обеспечивающие контроль работы системы и предотвращающие аварийные ситуации.

При использовании газового котла необходимо также обеспечить подвод газа от магистрали или баллона и дымоход. При использовании электрокотла к нагревательному элементу нужно подвести кабель питания.

Монтаж насоса чаще всего производится на обратке (трубе, по которой остывший теплоноситель возвращается в котел) непосредственно перед котлом. Расширительный бак обычно ставят в самой высокой точке системы, но для закрытых систем с баками мембранного типа это необязательное условие.

Важно! Для подключения котла к газовой магистрали необходимо разрешение местной администрации. Врезку в магистраль и подключение имеет право выполнять только персонал, имеющий соответствующую лицензию.

Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола.

Выбор способа зависит от типа основания: если дом деревянный, стяжку не используют, т.к. несущие древесные конструкции не выдержат нагрузки. А при укладке на грунт стяжка нужна, т.к. без нее теплоэффективность пола будет низкой.

От напольного покрытия выбор отчасти зависит тоже: под ламинат укладка стяжки нежелательна, т.к. слишком толстый промежуточный слой между трубами и комнатой будет препятствовать обогреву. А технология монтажа водяного теплого пола под плитку подразумевает устройство стяжки.

Еще один критерий выбора – высота потолков. Стяжка неизбежно отнимает часть полезного пространства в комнате.

Порядок монтажа теплого водяного пола со стяжкой:

Выровнять основание цементно-песчаным раствором или выравнивающей смесью.
Постелить гидроизолирующую пленку.
Положить утеплитель.
Стыки пола со стеной проложить демпферной лентой.
Уложить слой фольгированного полиэтилена: гидроизоляция и отражающая поверхность.
Уложить армирующую сетку.
Уложить трубы в соответствии со схемой. Крепить к ячейкам сетки пластиковыми хомутами.
Закачать в систему воду, оттестировать на предмет протечек в течение суток.
Залить стяжку высотой 4-7 см. Рекомендуемая марка бетона – М300. Можно использовать готовую смесь для теплого пола.
Просушить стяжку и уложить финишное покрытие.

А дальше можно узнать, что такое водяной теплый пол под ламинат.

Баня на столбчатом фундаменте. Все по этой теме.

Монтаж теплого водяного пола без стяжки производится двумя способами: с укладкой труб между лагами или поверх чернового пола. Модификации у этих способов могут быть разные.

Например, модульная система подразумевает наличие уже готовых деревянных модулей с фрезерованными пазами для труб. Реечная – на лист фанеры набивают деревянные рейки, промежутки между ними – каналы для укладки труб.

Послойная структура пола между лагами выглядит так: гидроизоляция + утеплитель + отражающие пластины с каналами для труб + трубы + лист фанеры + финишное покрытие.

При укладке поверх настила утеплитель тоже помещают между лагами на гидроизоляцию. Выше – фанеру или доски чернового пола. Доски рекомендуется обточить, чтобы между ними оставались каналы для труб.

В качестве отражающего слоя используется фольга, ее крепят к доскам скобами. Дальше в каналы закладывают трубы и фиксируют сверху узкими металлическими пластинками. Пластинки крепят к доскам.

Вместо досок можно использовать полистирольные маты с каналами для труб. Стандартный размер матов – метр на 0,5, между собой они соединяются готовыми замками. Между матами и стенами оставляют зазор для термического расширения 10 см.

Последним этапом кладут гидроизолирующее покрытие и чистовой пол.

Выводы

Правильный монтаж теплого водяного пола осуществим своими силами.
Способ монтажа зависит от особенностей основания и вида напольного покрытия.
При необходимости обогрева большой площади или нескольких помещений устанавливают несколько контуров.
При любом способе монтажа необходима укладка гидроизоляции, утеплителя и теплоотражающих элементов.

Видео о технологии монтажа водяного теплого пола.

Монтаж водяного теплого пола: этапы работ

Когда в качестве отопления в доме выбран монтаж водяного теплого пола, его хозяину предстоит сделать немало работы. Обычно для ее выполнения владельцы недвижимости нанимают бригаду специалистов. Из способов обустройства пола с обогревом, водяной считается у профессионалов наиболее сложным. Но в результате в доме становится уютно и комфортно жить, а его владельцам удается экономить на отоплении значительную сумму.

Подготовка поверхности перекрытия

Старую стяжку нужно демонтировать полностью до самого базового основания перекрытия. Уже на начальном этапе требуется выравнивать его относительно горизонтали в том случае, когда перепады по высоте превышают 10 миллиметров.

После этого на очищенную от пыли, мусора и грязи поверхность следует уложить гидроизоляционный слой, а по ее периметру закрепить демпферную ленту, предназначенную для компенсации теплового расширения напольного покрытия при нагреве. При наличии нескольких контуров ее также укладывают по линии между соседними контурами.

Когда выполняется монтаж водяного теплого пола, с целью предотвращения потери тепла, требуется утепление перекрытия.

Для этого в зависимости ряда параметров выбирают теплоизоляционный материал:

когда теплый пол планируют использовать как дополнение к главной отопительной системе, будет достаточно в качестве подложки вспененного полиэтилена, имеющего отражающее фольгированное покрытие;
при установке теплого пола в квартире с отапливаемыми, расположенными ниже ее помещениями, используют, например, листы экструдированного пенополистирола толщиной 20-50 миллиметров или иной прочный материал для утепления;
если квартира находится на первом этаже в доме с холодными подвалами, потребуется насыпь из керамзита и листов пенополистирола минимум 50-миллиметровой толщины.

Сейчас в продаже появились утеплители для монтажа теплого пола, у которых с одной стороны располагаются каналы для укладки трубопровода. Сверху материала для теплоизоляции помещают армирующую металлическую сетку для укрепления слоя стяжки для теплого водяного пола. К этой сетке можно крепить трубы для подачи подогретой воды при помощи обычных пластиковых стяжек, не используя крепежные полосы и специальные клипсы. Читайте также: “Теплоизоляция для трубопроводов отопления”.

Необходимые материалы и оборудование

До того, как смонтировать водяной теплый пол, следует приобрести все необходимые составные элементы системы:

водонагревательный котел;
насос нагнетающий (иногда он продается в комплекте с котлом);
шаровые клапаны для монтажа на входе котла;
трубы;
коллектор, оборудованный настройкой и регулировкой системы для обогрева пола;
фитинги для монтажа основной трассы в направлении от котла и для подсоединения труб к коллектору.

В качестве материала для производства труб водовода используют полипропилен или сшитый полиэтилен. Желательно, чтобы полипропиленовые изделия были армированы стекловолокном, в противном случае, возможно, их расширение при нагреве.

Полиэтиленовые трубы не настолько подвержены такому процессу. Их следует покупать диаметром 16-20 миллиметров. Кроме этого, они должны выдерживать давление в 10 Бар и температуру воды до 95 градусов.

Коллектор (см. фото) имеет вид патрубка с множеством отводов, их еще называют разветвителями. Его установка обеспечивает подключение контуров отопления к основной линии подачи подогретой и охлажденной воды. Один разветвитель нужен для распределения горячей воды, а второй для сбора остывшего теплоносителя. Размещают их в коллекторном шкафу. В составе коллекторной группы для теплого пола имеются все элементы настройки для функционирования системы обогрева пола: клапаны; воздухоотводчики; регулировщики расхода воды и системы ее аварийного слива.

Расчет водяного пола и распределения труб

Расчет протяженности и шага монтажа труб необходим отдельно для каждого помещения. Выполняют их либо самостоятельно при помощи специальных компьютерных программ, либо обращаются в проектную организацию. При проведении вычислений следует учитывать множество данных и параметров. По этой причине самостоятельно такую работу выполнить правильно сложно, а допущение ошибок чревато печальными последствиями: пол может обогреваться неравномерно; образуются места потери тепла и т.д.

При проведении подсчетов потребуются такие параметры:

размеры помещения;
мощность водонагревательного котла;
информация о материалах, из которых возведены стены, перекрытия и межкомнатные перегородки;
вид теплоизолятора для утепления основания под теплый пол;
тип покрытия на пол;
диаметр труб для устройства водяного теплого пола.

Исходя из этой информации, определяют длину трубы для подачи теплоносителя, шаг ее установки, оптимальный маршрут монтажа, учитывая требуемую мощность (подробнее: “Расчет длины трубы для теплого пола: полезные рекомендации”). При этом не забывают, что в процессе передвижения по системе вода остывает.

Распределяя трубы в каждом контуре, придерживаются нескольких правил:

технология монтажа водяных теплых полов предусматривает, что укладку надо начинать от более холодных (внешних) стен;
чтобы постепенно уменьшить нагрев пола от внешних стен к внутренним, трубы монтируют «змейкой»;
если помещение имеет только внутренние стены, используют способ укладки по спирали в направлении от края в центр комнаты. Трубу помещают, соблюдая двойной шаг укладки водяного теплого пола между витками.

Размер шага обычно составляет 10-30 сантиметров, а в местах, где возможны повышенные теплопотери, его сокращают до 15 сантиметров. Кроме длины труб и варианта их распределения, для них просчитывают гидравлическое сопротивление, которое повышается по мере увеличения длины и после каждого поворота труб. В подсоединенных к коллектору контурах сопротивление должно иметь одинаковое значение (прочитайте: “Длина контура водяного теплого пола: правила расчета”). Чтобы решить данную проблему специалисты рекомендуют большие контуры с трубой, длина которой превышает 100 метров, делить на несколько небольших.

Приобретая необходимые элементы для монтажа системы, нужно для каждого из контуров брать по одной трубе требуемой длины. Запрещено применение стыков и муфт на укладываемых в стяжку трубах.

Чтобы обогреть веранду, лоджию или мансарду потребуется отдельный от прилегающей комнаты контур. В противном случае все тепло будет расходоваться на их отопление, а помещение останется холодным.

Как выбрать и установить коллектор

После завершения расчетов, когда известно количество контуров, только тогда приступают к выбору и покупке коллектора. У этого оборудования должно быть столько выводов, сколько необходимо для подключения всей системы. Одновременно коллектор предназначен для регулировки водяного теплого пола и настройки обогрева. Если остановиться на простом приборе, который имеет только запорные клапаны, то система обойдется значительно дешевле, но возможности настраивать ее работу в зависимости от потребностей почти не будет.

Несколько дороже обойдется покупка оборудования с установкой регулировочных клапанов, позволяющих производить корректировку расхода теплоносителя для каждой петли. Одними из непременных элементов коллектора являются клапан для воздухоотвода и слива.

При желании полностью автоматизировать систему нужно приобретать коллектор с сервоприводами на клапанах и предварительные смесители (они регулируют температуру воды, подаваемой в трубы, смешивая ее с уже остывшей, ранее использованной). Подобное оборудование стоит дорого, и в нем нет необходимости для частного использования. Более простого типа коллектор после настройки при постоянных нагрузках без проблем работает в одном и том же режиме.

Его устанавливают в специальный ящик, такой как на фото, толщина которого обычно не превышает 12 сантиметров. Параметры шкафа выбирают, исходя из размера коллекторной группы и дополнительных элементов, таких как датчики давления, воздухоотводы и сливные отводы. Под коллекторной группой оставляют место до самого пола – оно потребуется при выполнении загиба труб, идущих от всех контуров системы.

Как регламентирует на монтаж теплого водяного пола инструкция, работы следует начинать с установки коллекторного шкафа. Его нужно разместить таким образом, чтобы расстояние от труб, идущих от каждой комнаты, до ящика было примерно одинаковым. Чтобы скрыть шкаф, его можно вмонтировать в стену, но только не в несущую. Устанавливать ящик требуется выше уровня системы теплого пола. Нельзя, чтобы отвод труб был направлен вверх от него, иначе воздухоотвод станет невозможным.

Как подобрать водонагревательный котел

При выборе котла в первую очередь учитывают его мощность, которая должна справляться с нагревом теплоносителя в пиковых ситуациях и иметь при этом запас мощности в 15-20%.

Чтобы вода циркулировала в системе, требуется насос. Обычно в современных котлах уже он встроен и его достаточно для теплоснабжения даже двухэтажного дома площадью до 150 «квадратов». Когда площадь обогрева здания больше, необходима установка дополнительных насосов со вспомогательной функцией. Их монтируют в коллекторные шкафы.

На входе и выходе котла устанавливают запорные клапаны, необходимые для его отключения в случае проведения ремонтных или профилактических работ без слива воды из системы. Когда коллекторный шкаф не один, то на основной трассе подвода теплоносителя размещают разветвитель, а за ним сужающие переходники и тогда вода равномерно распределиться по системе.

Монтаж труб теплого пола

Существует определенная технология монтажа теплого водяного пола, когда для проведения работ используют специальные крепежные профили, которые крепят к основанию при помощи дюбелей и шурупов. Поскольку на них уже имеются гнезда для фиксации труб, их применение позволяет соблюдать нужное расстояние между витками.

Правда, для крепления достаточно будет пластиковых стяжек – ими трубу прижимают к армирующей сетке, при этом ее не следует слишком перетягивать – нужно, чтобы петля оставалась свободной.

Трубы обычно продают в виде бухт. Их разматывают постепенно в процессе монтажа и крепления к полу. Следует изгибы выполнять аккуратно согласно минимально возможному радиусу. Для полиэтиленовых труб данный параметр обычно составляет пять диаметров. Если изделие чересчур пережать, то в точке изгиба можно наблюдать белесую полосу, что свидетельствует о резком растягивании материала и образовании залома. Наличие подобных дефектов недопустимо, поскольку в таком месте велика вероятность прорыва.

Чтобы подключить трубу к коллектору, задействуют обжимной фитинг или евроконусную систему. Трубы, подводимые к коллектору, если требуется, прокладывают сквозь стены и помещают в утеплитель, сделанный из вспененного полиэтилена.

Когда готов водяной теплый пол – технология монтажа требует проверки установленной системы обогрева под высоким давлением. Для проведения тестирования в трубы заливают воду и затем подают на протяжении суток давление величиной 5-6 бар.
Если по истечении данного срока на трубах не видно расширений, тогда можно начинать заливать бетонную стяжку.

Особенности устройства теплого водяного пола,. смотрите на видео:

Нюансы заливки стяжки для водяного пола

В создании стяжки сверху системы теплого водяного пола имеется ряд особенностей. Подобные нюансы связаны с распределением тепла по ее толщине и в виде напольного покрытия, которое планируют к укладке.

Заливку выполняют только при включенном в трубах рабочем давлении (подробнее: “Важно знать: чем залить теплый водяной пол”).
Не ранее, чем через 4 недели после заливки стяжки она считается готовой и только после этого следует приступать к созданию напольного покрытия.
В том случае, когда монтаж теплого водяного пола выполняют под плиточное покрытие, тогда необходимая толщина стяжки составляет около 3-5 сантиметров. Также пользуются способом распределения труб с соблюдением промежутка, равного 10-15 сантиметрам, выполняя устройство теплого пола по грунту. Если не выполнять данные рекомендации специалистов, тепло, идущее от труб, не прогреет, как следует пространство пола между ними, в результате чего на поверхности готового пола появляется так называемый эффект «тепловой зебры» – это когда при передвижении по покрытию стопа человека отчетливо ощущает чередование полос тепла и холода.
Если владелец помещения намерен уложить ламинат или линолеум, стяжку формируют меньшей толщины. В таком случае для увеличения прочности применяют дополнительную армирующую сетку, которую размещают сверху системы теплого пола под ламинат. Тем самым уменьшается тепловой путь в направлении от труб системы к поверхности финишного напольного покрытия. Кроме этого под ламинат не нужно укладывать теплоизоляционный слой, поскольку после этого снизится эффективность функционирования системы обогрева.
Включают отопительную систему водяного пола, когда наступают первые осенние холода. Владельцам недвижимости следует учитывать, что на первоначальный прогрев требуется несколько дней, и только после этого созданная конструкция будет поддерживать заданную температуру по причине большой инертности. Систему также можно держать на малой мощности в рабочем состоянии на протяжении года, отключив некоторые контуры и оставив лишь те, которые задействованы в обогреве помещений (ванны, туалета, прихожей), где в качестве напольного покрытия использована керамическая плитка или наливные полы. Они даже в жару остаются на ощупь холодными.

Технология укладки водяного теплого пола

Статью опубликовал: Николай Стрелковский

Водяной теплый пол (ВТП) является достаточно популярным способом обогрева жилых помещений в частном строительстве. Его выбирают из-за высокой экономической эффективности. Использование этой разновидности теплого пола позволяет экономить на обогреве до 30% энергии. Кроме этого, данный вид обогрева весьма надежен, при правильном монтаже ВТП может прослужить до 50 лет.

Технология укладки водяного теплого пола

Область применения ВТП

Самый значительный недостаток данной разновидности теплого пола – это то, что его нельзя использовать в многоквартирных домах, которые отапливаются централизованно. В теории вы можете подать заявку в Теплосеть, а также в управляющую компанию, пройти через многочисленные проверки и согласования, и все-таки установить ВТП, подключив его к системе централизованног о отопления. Но на деле в большинстве случаев согласовать проект не получится.

Проект монтажа теплого водяного пола

Нелегальная врезка в общий контур отопления чревата неприятными последствиями как для вас, так и для ваших соседей. Температура и давление в системе отопления слишком высокие для системы теплого пола, малейшая ошибка при монтаже может привести к утечке теплоносителя, вы можете затопить соседей снизу и оставить без тепла соседей сверху. Поэтому в многоквартирных домах предпочтительно использовать электрический теплый пол.

Теплый водяной пол

Зато в частных домах ВТП позволяет значительно экономить на отоплении, за счет равномерного прогрева воздуха в помещении и достижения наивысшей температуры у пола, а не у потолка, как при радиаторной системе отопления.

Благодаря высокой надежности, ВТП отлично подходит для отопления гаража или мастерской.

Обустройство теплого пола в гараже

Наилучший обогрев достигается применением в качестве финишного покрытия кафельной или мраморной плитки, а также ламината. Чуть хуже дело обстоит с ковролином, так как он плохо проводит тепло.

Принцип работы ВТП

Теплый пол схема с готовым модулем

В цементную стяжку закладываются пластиковые или металлические трубы, по которым благодаря циркуляционному насосу непрерывно протекает теплоноситель, нагретый в котле отопления. Он отдает тепло стяжке, после чего возвращается обратно в котел. Стяжка путем конвекции передает тепло финишному покрытию, а от него нагревается воздух в помещении. Если ВТП является единственным источником отопления, то температура регулируется на котле. Если же теплый пол дополняет радиаторное отопления, то регулирование температуры осуществляется при помощи смесительного узла, в котором происходит смешивание нагретого и охлажденного теплоносителя в установленной пропорции.

Подключение теплого пола к системе

Таким образом, вся система состоит из нагревательного котла, общего стояка отопления, распределительно го узла и труб, по которым циркулирует теплоноситель. Теплоносителем может быть обычная вода или специальная жидкость, например, антифриз.

Коллектор и схема работы водяного теплого пола

Распределительны й узел, в свою очередь, состоит из циркуляционного насоса, смесительного узла и коллекторной группы, которая осуществляет «разводку» различных контуров отопления.

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления.

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Преимущества и недостатки ВТП

Плюсами водяного теплого пола являются:

высокая энергетическая эффективность. Более эффективная схема отопления позволяет экономить до 30% энергии. Это самый дешевый способ подогрева полов в помещениях;
высокая надежность системы при условиях правильного монтажа. Средний срок службы ВТП составляет 50 лет;
ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от использования радиаторов и более эффективно использовать пространство комнаты.

К минусам водяного теплого пола относятся:

сравнительно высокая сложность проектировки и монтажа. Важно тщательно продумать размещение всех элементов системы теплого пола и разводку труб между помещениями. Контур циркуляции не должен содержать стыков, поэтому нужно заранее начертить схему расположения труб и рассчитать необходимую длину;
невозможность применения в большинстве многоквартирных домов из-за несовместимости с системами централизованног о отопления.

Пошаговая инструкция по монтажу ВТП

Этап проектирования

На этом этапе необходимо определиться будет ли ВТП являться основным источником отопления, или же он лишь дополнит радиаторное отопление. В первом случае можно обойтись без смесительного узла и регулировать температуру напрямую на котле. В этом случае, как правило, котел греет теплоноситель до 45 градусов, после чего он напрямую поступает в систему теплого пола.

Если же ВТП дополняет систему радиаторного отопления, то установка смесительного узла строго обязательно. Для эффективной работы радиаторов теплоноситель должен иметь температуру 70 градусов, это слишком высокая температура для системы теплого пола, поэтому теплоноситель необходимо охлаждать в смесительном узле.

Вам нужно спроектировать размещение отдельных коллекторных узлов и смесителей для каждого этажа здания, они должны быть подключены к общему отопительному стояку. Рекомендуется размещать коллекторный узел в центре этажа, чтобы длина труб до всех отапливаемых комнат была примерно одинаковая. Это значительно облегчит настройку всей системы.

Наилучшим вариантом является использование уже готовых коллекторных шкафов, которые собраны и проверены в заводских условиях. Вам нужно лишь выбрать необходимое количество коллекторных групп, мощность циркуляционного насоса и смесительный узел, если он необходим. Шкаф монтируется в стену и к нему подключается отопительный контур из общего стояка и циркуляционные контуры теплого пола. Единственным недостатком применения готового коллекторного шкафа является его сравнительно высокая цена, но когда речь идет о повышенной надежности и безопасности, экономить не имеет смысла.

Для грубой оценки необходимого количества труб можно исходить из расчета 5 погонных метров трубы на 1 м2 пола. Оптимальными по соотношению цена/качество являются полимерные трубы из сшитого полиэтилена. Они мало весят, неприхотливы в монтаже и имеют срок службы 50 лет. Металлические трубы имеют больший срок службы, но стоят заметно дороже и их сложнее монтировать. На сегодняшний день большинство систем водяного теплого пола работают на полимерных трубах.

Водяной теплый пол. Проект составляется после проведения замеров и расчетов

Необходимо заранее продумать схему укладки трубы. Для небольших помещений подходит параллельная укладка труб «змейкой» с шагом 20-30 см. Это наименее трудоемкий способ, но он не подходит для больших помещений и случаев, когда шаг трубы должен быть меньше 20 см. В большом помещении при укладке «змейкой» температура пола в противоположных углах комнаты будет заметно отличаться, а при укладке «змейкой» с малым шагом труба может легко сломаться из-за слишком сильного изгиба.

На помощь приходит метод укладки «спиралью», он более трудоемкий, но дает лучшие результаты. Нагрев пола будет максимально равномерным, а труба не будет испытывать дополнительных нагрузок на изгиб.

Варианты укладки труб

В общем случае для помещений площадью менее 10 м2 используют укладку «змейкой», для пощади 10-15 м2 могут применяться оба способа, а для больших помещений, как правило, применяют несколько параллельных спиралей.

Если теплый пол является единственным источником отопления, то шаг трубы должен составлять 15-20 см, если же в помещении есть другие источники обогрева, то шаг увеличивают до 25-30 см.

Расчет системы теплого пола

Подготовка основания

Основание для укладки труб должно быть максимально ровным. Не допускается перепад высот в одном циркуляционном контуре более 6 мм. При необходимости залейте пол черновой бетонной стяжкой.

Видео – Подготовка пола к монтажу теплого пола

Между черновой стяжкой и трубами должен располагаться достаточный слой теплоизоляции. Если под теплым полом находится отапливаемое помещение, то достаточно будет положить слой полистирола или пенофола толщиной 3-5 мм. Если снизу находится холодное помещение, то слой необходимо увеличить как минимум до 20 мм. Если это первый этаж и ниже пола находится грунт, то слой утеплителя должен составлять 60-80 мм.

На фото демпферная лента и мультифольга

После того как теплоизоляция будет уложена, не поленитесь начертить на ней схему укладки труб с помощью маркера. Это значительно облегчит монтаж и поможет выявить возможные ошибки еще до начала работ по укладке труб.

Раскладка и закрепление труб

Наиболее популярным способом закрепления труб является применение специальной монтажной сетки. Это металлическая или пластиковая сетка с ячейкой 100 мм, которая расстилается поверх теплоизоляции. Трубы раскладываются на сетке в соответствии со схемой и крепятся при помощи проволоки или пластиковых хомутов. Плюсами этого способа является дополнительно укрепление финишной стяжки за счет армирования сеткой, а к минусам можно отнести высокие трудозатраты при монтаже.

Укладка армирующей сетки

Вторым распространенным способом укладки является использование полистирольных матов, созданных специально для монтажа водяного теплого пола. Они одновременно играют роль теплоизоляции и фиксируют трубы в нужном положении. Это достигается за счет того, что на лицевой стороне мата сделаны специальные выступы, расположенные в шахматном порядке. Труба прокладывается между этими выступами, которые надежно фиксируют ее в нужном положении. Это более дорогой, но и более удобный и быстрый способ монтажа водяного теплого пола.

Независимо от того какую схему укладки и способ монтажа вы выбрали, избегайте чрезмерных перегибов труб, старайтесь лишний раз не наступать на них и не ронять тяжелые предметы. Даже небольшое повреждение трубы потребует замены всего контура.

Укладка труб водяного пола. Пример с подключением радиатора в систему

Отрезайте трубу только по месту, то есть начинайте укладку от подающего коллектора и отрезайте остатки трубы только после того, как доведете ее до возвратного коллектора. Не экономьте на трубах, не располагайте их в натяг и не пытайтесь сделать соединение двух отрезков. Возможная экономия не стоит потенциальных проблем, связанных с утечкой теплоносителя.

Уложенные трубы водяного пола

При укладке труб «змейкой», постарайтесь начало трубы расположить у «холодной» стены комнаты или у окна, чтобы компенсировать неравномерность нагрева пола. При укладке «спиралью» такой необходимости нет, пол всегда будет прогреваться равномерно.

Насос в системе теплого пола

Подключение труб к насосу

После того как все контуры будут разложены и подключены к коллекторной группе, можно приступать к гидравлическим испытаниям системы.

Испытания ВТП

Перед заливкой стяжки необходимо испытать всю систему повышенным давлением и температурой. Заполните систему теплоносителем. Убедитесь, что все контуры, присоединенные к коллекторной группе, заполнились. После чего доведите давление в системе до 5 бар. Давление будет постепенно снижаться, это нормально. При достижении давления в 2-3 бар снижение должно прекратиться. Снова доведите давление до 5 бар, повторите этот цикл несколько раз. Внимательно осмотрите все контуры циркуляции, убедитесь, что отсутствуют даже незначительные утечки.

Видео – Смесительный узел для теплого пола

Доведите давление в системе до отметки в 1.5-2 бар, что соответствует рабочему давлению и оставьте так на сутки. Давление не должно падать. Если все в порядке, то можно приступать к финальным испытаниям.

Выставите на котле максимальную рабочую температуру и установите циркуляционные насосы на достижение рабочего давления. Если теплый пол дополняет радиаторное отопление, то выставите регуляторы смесительных узлов на рабочие отметки. Дождитесь полного нагревания всей системы. Убедитесь, что все циркуляционные контуры теплые и нагреты примерно одинаково. Проверьте это еще раз через сутки. Если все в порядке, то можно отключать нагрев и готовиться к заливке финишной стяжки.

Заливка финишной стяжки

Заливать стяжку можно только на полностью остывшие трубы, не допускается заливка стяжки, если температура труб выше 25 градусов.

Оптимальным вариантом является использования специальной стяжки для теплого пола, она обладает наилучшим коэффициентом теплопроводности и прогревается максимально равномерно.

Толщина стяжки над трубами для жилых помещений должна составлять 20 мм, если вы делает теплый пол в гараже или мастерской, то целесообразно довести толщину слоя стяжки до 40 мм.

Бетон для стяжки

Плюсы и минусы смесей для заливки теплого пола

Рекомендация для лучшего твердения бетона

Не допускается включать нагрев теплого пола до полного высыхания стяжки, обычно это требует не менее 28 дней.

Поверх стяжки можно положить любое финишное покрытие, но наилучший эффект достигается при применении плитки и ламината.

Видео – Технология укладки водяного теплого пола

Понравилась статья?
Сохраните, чтобы не потерять!

Теплый водяной пол в частном доме: схемы, правила устройства + монтажный инструктаж

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

плотность – от 40 кг/м³;
толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

один контур не распределяют на два помещения;
для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
одна сторона контура – не более 8 м;
демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в этой статье.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида подложки, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – коллекторно-смесительный узел. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Технология монтажа водяных теплых полов

Многие жильцы современных квартир со временем обзаводятся теплыми полами, большинство жителей новостроек во время ремонта сразу делают водяные полы, обеспечивая себе комфортное перемещение по своему жилищу. Почему так много внимания уделяется этому вопросу? Никакое покрытие, будь то ламинат, паркет или тем более кафельная плитка, не способствует передвижению босиком. Водяные теплые полы обеспечивают тепло в квартире, являясь дополнительным или основным источником отопления. Технология монтажа такого покрытия дороже аналогичных вариантов, но и пользы от водяного пола больше.
Семьям с маленькими детьми температура пола важна еще по одной причине. Малыши большую часть времени проводят именно на полу: ползают, играют, бегают. Заставить ребенка ходить в домашних тапочках – почти нереально, бегать в толстых носках – неудобно, да и коврик для игр особой роли не сыграет. Водяной пол поддерживает комфортную температуру в нижней части помещения.

Теплый пол: особенности конструкции

Теплый пол является разновидностью систем отопления, которые встречаются в современных квартирах. Нагревательные элементы в этом случае находятся под напольным покрытием – в пространстве пола. Как работает такой пол и зачем он нужен, если есть обычные радиаторы у стен?

Радиаторы, размещенные на стенах под окнами, есть в каждой квартире. К такому типу отопления все уже давно привыкли, отсутствие радиаторов можно считать редчайшим исключением из общей тенденции. Почему же все больше людей обращает внимание на теплые полы? Причина заключается в различиях между процессами нагревания воздуха. Воздух, прогретый от радиатора, переносится вверх под потолок, он не задерживается в центральной части помещения комнаты, поэтому идет не на согревание вас и ваших домочадцев, а тратится впустую. Остыв, эта воздушная масса опять возвращается к радиатору. В итоге теплый воздух можно найти либо у самих радиаторов, либо под потолком. Устраивает ли вас такое положение дел?

При радиаторном отоплении из-за подобного распределения теплых воздушных масс в помещении область около пола прогревается очень слабо, поэтому ваши ноги будут постоянно мерзнут. Теплый пол с водонагревательными элементами работает совсем иначе. Элементы распределены по всей площади пола, а не сосредоточены в определенных точках квартиры, как радиаторы.

Отопительная система отдает тепло равномерно со всей поверхности пола: в итоге вы будете ходить по теплому покрытию, а прогретый воздух будет задерживаться в нижней части пространства помещения, а не подниматься к потолку.

Теплый пол может быть сделан на основе водонагревательных элементов или быть электрическим.

Водяной пол будет стоить дороже последнего из-за того, что технология его установки несколько сложнее. Стоимость монтажа водяного пола – один из минусов такой системы отопления. Какие у него есть преимущества?

Трубы водяного пола.

Среди достоинств теплого водяного пола числятся: экологическая безопасность, экономичность, маскировка нагревательных элементов, равномерный прогрев всего помещения. Самым большим плюсом качественного водяного пола можно признать возможность использовать его как основную систему отопления, то есть при определенных условиях вообще обойтись без радиаторов, которые портят внешний вид стен и собирают на себя кучу пыли и грязи.

Монтаж пола стоит недешево, кроме того необходимо купить все дополнительное оборудование и потратиться на подготовительные строительные работы – теплый пол должен монтироваться на хорошо подготовленную основу.

Все затраты складываются в круглую сумму, но при правильно проведенной подготовке и качественном монтаже, готовое теплое покрытие прослужит долго, причем без каких-либо особых затрат на обслуживание. Из минусов можно отметить неприятности в виде необходимости использовать водяной насос, проблемы в управлении температурой покрытия и ее снижения в соседних помещениях.

Не отменяется и риск протечки водонагревательных элементов, устранить которую будет проблематично. Учитывая все эти недостатки, теплый пол на водяной системе отопления можно признать одним из самых приемлемых вариантов для современного жилья.

Структура пола и необходимые материалы

Как устроен теплый водяной пол? В качестве нагревательного элемента в таком покрытии выступает бетонная пластина – трубы, по которым циркулирует горячая вода, вмонтированы прямо в цемент. Слои покрытия располагаются в определенном порядке. Сначала делается цементно-песчаная стяжка, обязательно с ровной поверхностью, затем на нее укладывается слой термоизоляции. Изоляционный слой должен быть сопровожден алюминиевой пленкой. Пленка выполняет важную функцию: она не дает теплу уходить в основание пола и стен, то есть снижает уровень потери тепла. На теплоизоляцию выкладываются сами трубы, которые должны быть хорошо прикреплены к основанию.

Технология установки теплых покрытий, применяемых на водяных полах, включает в себя заливку конструкции цементным раствором, на который уже настилается декоративное покрытие в виде ламината, ковролина или других материалов. Для функционирования всей такой системы отопления необходимо специальное оборудование, обеспечивающее циркуляцию горячей воды по трубам внутри стяжки: насос, распределители контуров и блок управления.

Монтаж на деревянное основание.

Установка водяного пола может производиться не только с использованием бетонной стяжки, существуют и другие варианты. Теплый пол может быть смонтирован без цементной стяжки: этот способ используется в случаях, когда помещением имеет небольшую высоту или когда есть ограничения уровня нагрузки на перекрытия. Чем этот вариант отличается от стяжки? Цементная стяжка здесь отсутствует. Отделочный материал стелется на слой из алюминиевых листов, на которые предварительно была прикреплена гидроизоляция из влагопоглощающих материалов.

Другой вариант монтажа теплого пола – применение деревянной системы, когда пол монтируется на лаги или перекрытия. Деревянные системы могут быть реечными и модульными, их используют чаще всего при проведении работ в щитовых домах модульного типа.

Качественный водяной пол получится только в том случае, если все его компоненты будут подобраны правильно. На что обратить внимание при выборе основных материалов: труб, изоляции и бетона для стяжки?

Трубы, используемые для сборки теплых полов, делают из полимерных материалов и металлов, не подверженных коррозии. При выборе труб для водяного пола обратите внимание на трубы из полибутена, полипропилена и металлопластика. Трубы – основной рабочий элемент водяного пола, поэтому к их качеству предъявляются самые высокие требования.

Маты теплоизоляционные.

Изделия из черных металлов не могут быть использованы, так как такой материал нельзя вставлять в бетон – это требования ГОСТ. Трубы для холодного или горячего водоснабжения также не применимы, для теплого водяного пола подойдут только отопительные трубы. Среди основных характеристик труб следует отметить их 100% герметичность, наличие защитного слоя, исключающего диффузию, внешний диаметр в диапазоне 1,6-1,8 см и способность изгибаться вручную.

Для пола в конкретном помещении требуется цельный кусок трубы, только в этом случае можно гарантировать длительный срок службы теплого пола. Срок службы самой трубы должен соответствовать сроку эксплуатации самого здания и составлять несколько десятков лет.

В качестве термоизоляции подойдет любой материал с пористой структурой, можно использовать даже пенопласт. Если вы решили уложить в своей квартире теплые полы, то лучше всего обратить внимание на специальный материал с наклеенной фольгой. На ней уже имеется разметка, благодаря которой легче уложить трубы. Для исключения образования теплового моста от нагревательной пластины к стенам предлагается использовать демпферную ленту или все тот же пенопласт.

Технология укладки теплых полов с бетонной стяжкой имеет еще одну особенность: обычный бетон здесь использовать не рекомендуется. В смесь для стяжки необходимо добавлять пластификатор – исключительно в рекомендуемых количествах, он обеспечит наилучший контакт с трубами.

Для декоративного покрытия теплого можно использовать ковролин, ламинат, паркет – материалы, которые выдерживают температурные нагрузки. При их покупке обратите внимание на значение теплового сопротивления, не любой материал подойдет для водяного пола. Текстильные и деревянные покрытия дополнительно должны обрабатываться термоустойчивым клеем.

Монтаж водяного пола с цементной стяжкой

Теплые водяные полы чаще всего делаются с помощью цементной стяжки. Популярность такой конструкции объясняется тем, что трубы закрываются смесью и никаких дополнительных разделителей перед настилом напольного покрытия устанавливать не требуется. Монтажные работы проводятся в несколько этапов.

На подготовительном этапе делается разметка поверхности пола. Деление пола на участки зависит от размеров комнаты и ее геометрической формы, так как в современных домах комнаты могут отличаться от стандартных квадратных или прямоугольных форм. Соотношение сторон размеченных участков должно соответствовать пропорции 1:2.

Использование цементной стяжки – самый популярный способ устройства теплого водяного пола.

Далее на подготовленное основание, на котором не должно быть никакого мусора, требуется уложить теплоизоляцию из пенопласта или пенотекса. Обратите внимание на то, что конкретной нормы высоты изоляционного слоя нет – размер изоляции зависит от теплового режима комнаты. Высота теплоизоляционного слоя может варьироваться в пределах 3-15 см. По периметру комнаты следует уложить демпферную ленту, а поверх изоляции – слой из полиэтилена.

Затем приступают к укладке труб. На полиэтилен монтируют армированную сетку, на которой размещают трубы в соответствии с выбранной схемой укладки. Чаще всего используются схемы «змейка», «двойная змейка» и «спираль». Трубы прикрепляются к сетке пластиковыми хомутами, но не плотно. Если вы прикрепите нагревательные элементы слишком жестко, то будущая бетонная стяжка может деформироваться и потрескаться.

Основные схемы укладки труб.

Теплый водяной пол функционирует при правильной укладке труб. Технология их монтажа заключается в следующем: конец трубы крепится к подающему коллектору, затем сама труба укладывается в соответствии с размеченным контуром, второй ее конец уходит к возвратному коллектору.

После того как все крепежные работы завершены, необходимо провести опрессовку – проверку работы системы с учетом рабочего давления.

Это важно сделать, чтобы выявить имеющиеся дефекты и недоработки. Только при отсутствии каких-либо замечаний по итогам проверки можно переходить к заливке стяжки.

Заливка стяжки осуществляется при нахождении труб под рабочим давлением. Смесь для стяжки делается из бетона М-300 и пластификатора, также можно использовать готовые строительные смеси, пригодные для обустройства теплых полов. Высота стяжки должна составлять примерно 5-7 см, то есть на эту высоту поднимется пол помещения – это необходимо учитывать еще на этапе выбора типа пола для своей квартиры. В помещениях с низкими потолками, такой уровень стяжки может стать критическим.

Укладывать напольное покрытие можно только после полного высыхания стяжки, на это требуется примерно месяц. Идеальным материалом для чистовой отделки можно считать керамическую плитку, отличающуюся хорошей теплопроводностью. Пробковое покрытие для теплых водяных полов не подходит, так как имеет высокий коэффициент сопротивления теплоотдаче. Ковролин, линолеум и ламинат должны иметь специальную маркировку, подтверждающую их пригодность для теплых полов.

Теплый водяной пол – отличное решение для холодных квартир, в которых имеющиеся радиатор отопления не способны обеспечить комфортные условия проживания. Такое покрытие можно использовать как дополнение к основной системе отопления, так и самостоятельно. Затраты на качественные материалы и профессиональный монтаж конструкции полностью компенсируются уютом и комфортом, царящими в вашей квартире.
