Делаем самодельный двигатель из батарейки, проволоки и магнита

Как собрать простейший электродвигатель в домашних условиях

Мы продолжаем открывать для Вас новые электронные самоделки и сегодня расскажем о том, как сделать полностью рабочую модель электродвигателя из батарейки, медной проволоки и магнита. Такой макет может использоваться, как поделка на столе у домашнего электрика, как наглядный пример для объяснения принципов работы таких механизмов, и просто как забавная безделушка, которую можно подарить близкому человеку. Сделать ее довольно просто и под силу каждому, Вы можете собрать ее вместе с ребенком, что станет отличным развлечением. Далее мы предоставим подробную инструкцию с фото и видео примерами, чтобы сборка простейшего моторчика была понятной и доступной!

Шаг 1 – Подготавливаем материалы

Чтобы сделать самый простой магнитный двигатель своими руками, Вам понадобятся следующие подручные материалы:

  • батарейка на 1,5 Вольта, лучше выбирать мощные варианты по типу Duracell или Energizer;
  • держатель с контактами для пальчиковой батареи (как на фото ниже), можно брать под одну батарейку, однако конструкция на два посадочных места более устойчива;
  • небольшой магнит, желательно мощный — неодимовый;
  • кусок обязательно эмалированной медной проволоки (в лаковой изоляции, такая проволока имеет слегка желтоватый цвет), диаметром 1 мм (для сборки потребуется не более 80 см);
  • 30 см неизолированного одножильного провода, диаметром 1 мм.

Подготовив все нужные материалы, можно переходить к сборке простейшего электродвигателя, работающего всего на одной батарейке. Сделать маленький электрический моторчик в домашних условиях не сложно, в чем Вы сейчас и убедитесь!

Шаг 2 – Собираем самоделку

Итак, чтобы инструкция была для Вас понятной, лучше рассмотрим ее поэтапно с картинками, которые помогут визуально понять принцип сборки.

  1. Из эмалированного медного провода Вам нужно сделать катушку двигателя, которая будет являться ротором механизма. Для этого советуем намотать провод на батарейку, оставив с двух сторон примерно по 5 см длины. Хорошей считается катушка из 15-20 витков медной проволоки, однако Вы можете поэкспериментировать и найти более оптимальное значение для наилучшей работы.
  2. Осторожно снимите катушку с батарейки, и свободные концы оберните минимум дважды, как показано на фото. Это необходимо, чтобы обмотка не распалась от вращения.
  3. Острым ножом аккуратно зачистите эмаль с концов провода до нежно-розового металлического цвета. Этот этап нужно выполнить с особой тщательностью, так как даже небольшое количество лака может помешать контакту, и самоделка не заработает.
  4. Сделайте держатель для ротора. Все что нужно – взять неизолированный медный провод, откусить от него два ровных отрезка по 10 см и обернуть их несколько раз вокруг тонкого гвоздя, который чуть толще 1 мм, чтобы получилась такая деталь:
  5. Соберите все части самодельного двигателя в одно целое. Основой будет держатель с батарейкой. В него нужно вставить опоры, которые будут поддерживать катушку и подводить к ней ток. В самую последнюю очередь нужно положить на батарейку магнит и немного подтолкнуть катушку самодельного электродвигателя. Если Вы сделали все правильно, электрический мини моторчик запустится и будет бесперебойно крутиться. Остановить его можно только убрав магнит или катушку. Помните, что когда катушка установлена в механизм, то батарейка разряжается из-за того, что цепь замкнута, поэтому обязательно вынимайте катушку или батарейку, чтобы она преждевременно не разрядилась.

Сразу же обращаем Ваше внимание на то, что Вы можете по-своему переделать и усовершенствовать конструкцию самодельного маленького двигателя. Для примера ниже мы Вам предоставим несколько видео уроков, которые, возможно, помогут Вам сделать свою версию двигателя из батарейки, медной проволоки и магнита.

Что делать, если самоделка не работает

Если вдруг Вы собрали вечный электродвигатель своими руками, но он не вращается, не спешите расстраиваться. Чаще всего причиной отсутствия вращения мотора является слишком большое расстояние между магнитом и катушкой. В этом случае Вам нужно всего лишь самому немного подрезать ножки, на которых держится вращающаяся часть.

Еще проверьте, хорошо ли Вы зачистили концы катушки и обеспечивается ли в этом месте контакт. Симметричность катушки также играет не маловажную роль, поэтому старайтесь делать все аккуратно и не спеша.

Вот и вся технология сборки самодельного магнитного электродвигателя в домашних условиях. Если Вы просмотрели видео уроки, то наверняка убедились, что сделать двигатель из батарейки, медной проволоки и магнита своими руками можно разными способами. Надеемся, что инструкция была для Вас интересной и полезной!

Это будет полезно знать:

Простой электромагнит из гвоздя, батарейки и провода

Хотелось бы иметь возможность создать самостоятельно мощный электромагнит для разных дел, которых сразу найдется немало. Но это совсем не просто, как показывает практика. А вот простой электромагнит на основе обычного гвоздя, батарейки и провода сделать по силам даже младшему школьнику причем все это можно сделать дома, заранее купив в магазине необходимые детали. Кстати, на уроках физики эта идея тоже может пригодится.

Расскажем, какие запачасти и действия необходимы для этого маленького магнитика.

Итак, нам необходимо приготовить перед работой медный провод, электрический ленту, батареи AA, гвоздь, ножницы, булавки.

Во-первых, мы должны обернуть медный провод вокруг гвоздя.

Очень важно, чтобы витки провода плотно легли на катушку. Отрежьте лишнее и чистим провод от изоляции. Затем подключите клеммы. Отрежьте кусок изоленты. Подключите один контакт к минусу и второй -к плюсу. Мы получили такой электрический магнит. В заключение его нужно проверить.

Подробнее о то, как создать электромагнит

Довольно легко построить электромагнит. Все, что вам нужно сделать, это обернуть несколько витков изолированных медных проводов вокруг железного сердечника. Если вы присоедините батарею к проводу, электрический ток начнет течь, и железный сердечник станет намагниченным. Когда аккумулятор отсоединен, железный сердечник потеряет свой магнетизм. Выполните следующие шаги, если хотите построить электромагнит, описанный в нашем эксперименте « Магниты и электромагниты» :

Шаг 1 – Соберите материалы

Чтобы построить электромагнит, описанный в нашем эксперименте « Магниты и электромагниты» , вам понадобятся:

Один железный гвоздь длиной 15 сантиметров. Три метра изолированного многожильного медного провода. Одна или несколько батареек D-cell.

Шаг 2 – Удалите часть изоляции

Медная проволока должна быть выставлена ​​так, чтобы батарея могла хорошо подключиться к электросети. Используйте пару проводов для удаления нескольких сантиметров изоляции с каждого конца провода.

Шаг 3 – Оберните провод вокруг гвоздя

Аккуратно оберните провод вокруг гвоздя. Чем больше проволоки вы обернете вокруг гвоздя, тем сильнее будет ваш электромагнит. Убедитесь, что вы оставили достаточно разматываемого провода, чтобы вы могли прикрепить аккумулятор.

Провод обернут вокруг гвоздя, чтобы создать электромагнит.

Когда вы обматываете провод вокруг гвоздя, убедитесь, что вы делаете это в одном направлении. Вам нужно это сделать, потому что направление магнитного поля зависит от направления создаваемого им электрического тока. Движение электрических зарядов создает магнитное поле. Если бы вы могли видеть магнитное поле вокруг провода, на котором протекает электричество, это было бы похоже на серию кругов вокруг провода. Если электрический ток течет прямо к вам, созданное им магнитное поле крутится вокруг провода против часовой стрелки. Если направление электрического тока отменяется, магнитное поле также меняет направление и направляет провод по часовой стрелке. Если вы оберните часть провода вокруг гвоздя в одном направлении, а часть провода – в другом направлении,

Магнитное поле вокруг токопроводящей проволоки.

Шаг 4 – Подключите аккумулятор

Прикрепите один конец провода к положительной клемме аккумулятора, а другой конец провода – к отрицательной клемме аккумулятора. Если все пошло хорошо, ваш электромагнит теперь работает!

Не беспокойтесь о том, какой конец провода вы прикрепляете к положительной клемме аккумулятора, а какой – к отрицательной клемме. Ваш магнит будет работать так же хорошо, как и в любом случае. Что изменит полярность вашего магнита. Один конец вашего магнита будет его северным полюсом, а другой конец будет его южным полюсом. Реверсируя способ подсоединения аккумулятора, вы можете перевернуть полюсы вашего электромагнита.

Советы по усилению вашего электромагнита

Чем больше оборотов провода у вашего магнита, тем лучше. Имейте в виду, что чем дальше провод от ядра, тем менее эффективным он будет.

Чем больше тока проходит через провод, тем лучше. Внимание! Слишком много тока может быть опасным! Когда электричество проходит через провод, часть электрической энергии преобразуется в тепло. Чем больше ток течет через провод, тем больше тепла генерируется. Если вы удвоите ток, проходящий через провод, генерируемое тепло увеличится в 4 раза ! Если вы утроите ток, проходящий через провод, вырабатываемая теплота увеличится в 9 раз ! Вещи могут быстро стать слишком горячими для обработки.

Попробуйте экспериментировать с разными ядрами. Более толстая сердцевина может создать более мощный магнит. Просто убедитесь, что материал, который вы выберете, может быть намагничен. Вы можете проверить свое ядро ​​с помощью постоянного магнита. Если постоянный магнит не притягивается к вашему ядру, он не станет хорошим электромагнитом. Например, алюминиевый стержень не является хорошим выбором для сердечника вашего магнита.

Магнит из гвоздя

Сегодня я хотел бы рассказать вам, как сделать простой электрический магнит.

Может быть, кто-то уже знает это или учился на уроках физики или ремесел. Я собираюсь показать это тем, кто еще этого не знает. Нам нужен медный провод, изолента, батарейка АА, гвоздь, ножницы, в коробке есть штыри для тестирования.

Сначала нам нужно обмотать медный провод вокруг ногтя.

Это выглядит так. Необходимо, чтобы катушки были плотными. Отрежьте концы и снимите изоляцию.

Затем подключите клеммы. Отрежьте кусок изоленты. Подключите один контакт к минусу, а второй – к плюсу. У нас есть такой электрический магнит. Давайте проверим это.

Как сделать простейший электродвигатель за десять минут. Двигатель из батарейки Опыт с батарейкой магнитом и проволокой

И сегодня расскажем о том, как сделать полностью рабочую модель электродвигателя из батарейки, медной проволоки и магнита. Такой макет может использоваться, как поделка на столе у домашнего электрика, как наглядный пример для объяснения принципов работы таких механизмов, и просто как забавная безделушка, которую можно подарить близкому человеку. Сделать ее довольно просто и под силу каждому, Вы можете собрать ее вместе с ребенком, что станет отличным развлечением. Далее мы предоставим подробную инструкцию с фото и видео примерами, чтобы сборка простейшего моторчика была понятной и доступной!

Шаг 1 – Подготавливаем материалы

Чтобы сделать самый простой магнитный двигатель своими руками, Вам понадобятся следующие подручные материалы:

Подготовив все нужные материалы, можно переходить к сборке простейшего электродвигателя, работающего всего на одной батарейке. Сделать маленький электрический моторчик в домашних условиях не сложно, в чем Вы сейчас и убедитесь!

Шаг 2 – Собираем самоделку

Итак, чтобы инструкция была для Вас понятной, лучше рассмотрим ее поэтапно с картинками, которые помогут визуально понять принцип сборки.

Сразу же обращаем Ваше внимание на то, что Вы можете по-своему переделать и усовершенствовать конструкцию самодельного маленького двигателя. Для примера ниже мы Вам предоставим несколько видео уроков, которые, возможно, помогут Вам сделать свою версию двигателя из батарейки, медной проволоки и магнита.

Что делать, если самоделка не работает

Если вдруг Вы собрали вечный электродвигатель своими руками, но он не вращается, не спешите расстраиваться. Чаще всего причиной отсутствия вращения мотора является слишком большое расстояние между магнитом и катушкой. В этом случае Вам нужно всего лишь самому немного подрезать ножки, на которых держится вращающаяся часть.

Еще проверьте, хорошо ли Вы зачистили концы катушки и обеспечивается ли в этом месте контакт. Симметричность катушки также играет не маловажную роль, поэтому старайтесь делать все аккуратно и не спеша.

Вот и вся технология сборки самодельного магнитного электродвигателя в домашних условиях. Если Вы просмотрели видео уроки, то наверняка убедились, что сделать двигатель из батарейки, медной проволоки и магнита своими руками можно разными способами. Надеемся, что инструкция была для Вас интересной и полезной!

Это будет полезно знать:

А что вы делаете, когда отключают электричество в темное время суток? Скорее всего, зажигаете свечи и проводите вечер в ожидании подачи электроэнергии. А можно провести это время с пользой. Например, осветить комнату при помощи обычного магнита и проволоки, который позволит работать лампе без электричества. Или сделать мотор, который сможет работать автономно.

Электромагнитный двигатель своими руками

Данный самодельный электродвигатель легко изготовить из подручных материалов в домашних условиях. Стоит отметить, что такое устройство можно использовать не только в качестве наглядного примера, но и по прямому назначению, например прикрепив к ротору вентилятор.

Для изготовления понадобится:

  • Спица;
  • Тонкие металлические пластины;
  • Болты с гайками;
  • Медная проволока;
  • Кусок фанеры.

Из металлического листа толщиной 0,2 мм, вырезаем 5 прямоугольных пластин 40 на 15 мм. Во всех пластинах поделываем по центру отверстия и одеваем их на подготовленную спицу. Далее необходимо зафиксировать пластины между собой изолентой.

Для лучшего вращения ротора, концы спицы затачиваются, тем самым обеспечивается наименьший контакт с поверхностью.

Затем, на оси необходимо закрепить самодельный прерыватель тока, который выполняется из металла, из которого сделаны пластины. Размеры прерывателя 3 на 1 см. Данная пластина складывается пополам и надевается на ось.

Далее, изготавливаем основание из фанеры. Для этого на куске фанеры размерами 50 на 50 мм, просверливаем три отверстия (два для болтов по краям и одно по центру для установки ротора). Из металлической пластины изготавливаем П – образный держатель для верхней части ротора. И в нем просверливаем по центру отверстие.

После этого, для изготовления статора, вырезаем из металла три пластины, которые будут соединять болты в нижней части конструкции и проделываем в них по два отверстия для болтов. Надеваем данные пластины на болты, а боты вставляем в отверстия на деревянной площадке.

Далее, болты обматываются изолентой, и на нее наматывается медная проволока 500 витков. На одном из углов деревянной конструкции, крепится держатель для прерывателя контакта. К катушкам подключается электричество напряжением 12 Вольт.

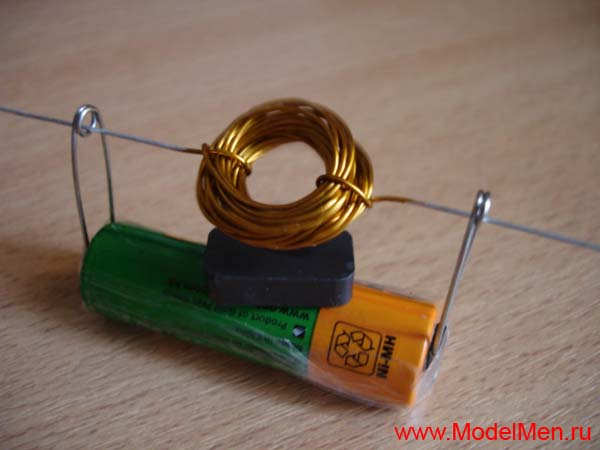

Как правильно сделать моторчик из батарейки

Данный электромотор, носит скорее демонстрационный характер. Для того чтобы изготовить простейший мотор потребуется некоторое количество времени и подручные материалы.

  • Батарейка 1,5 В;
  • Небольшой магнит;
  • Булавки;
  • Скотч;
  • Пластилин.

В первую очередь, необходимо изготовить катушку, которая и будет выступать в качестве ротора. Для этого наматываем эмалированную медную проволоку вокруг батарейки (6 витков). Концы проволоки продеваем в получившуюся катушку и фиксируем узелками.

Для придания жесткости конструкции, лучше использовать проволоку сечение не менее о,5 мм.

Откусываем пассатижами концы катушки (они должны получиться примерно по 4 см). Один конец зачищаем от лака полностью, а второй только с одной стороны (он будет выступать в качестве прерывателя).

Далее, используя скотч, крепим булавки к контактам батарейки. Для этого нужно просто приложить булавки и обмотать батарейку скотчем. Затем, на батарейку при помощи пластилина производится установка магнита.

В ушки булавок вставляем катушку. В данной катушке образуется магнитное поле, за счет которого происходит вращение подвижного элемента конструкции. Если вращения не происходит, поменяйте контакты катушки местами.

Магнит от динамика, медная проволока и лампа для изготовления светильника

Самым простым способом привести в рабочее состояние люминесцентную лампу, является помещение ее в электромагнитное поле обычного магнита, который используется для работы в старых советских динамиках.

Читайте также:  Высота установки и расположение розеток и выключателей освещения

Устройство состоит из:

  • Круглый магнит;
  • Медная проволока.

Для изготовления данного устройства, в первую очередь необходимо извлечь магнит из динамика. Далее, используя молоток не применяя большой силы легкими ударами отбить металлические пластины с магнита.

Обратите внимание! Если пластины не отходят от магнита, можно замочить его на некоторое время в растворителе.

После того, как с магнита сняты пластины, необходимо его очистить от загрязнений. Для этого используйте обычную тряпку или ветошь.

Далее, производится изготовление обмотки. Для этого берется кусок медной проволоки в изоляции. Длины проволоки должно быть достаточно, чтобы сложить ее пополам и обмотать магнит пятью витками. Двойной конец проволоки продевается в получившееся ушко из проволоки.

После того как магнит обмотан, в центральную часть магнита вставляется обычная люминесцентная лампа. Данную конструкцию можно оснастить декоративными материалами и использовать как автономный светильник.

Лучшие самоделки из магнита

Применение магнитов в повседневности настолько широко, что перечисление всех займет много времени. Но так как, многие являются скорее развлекательными, подробнее остановимся на перечислении широко применяемых.

  • При монтажных работах;
  • Мытье окон;
  • В качестве держателей.

В первую очередь стоит отметить, что поиск магнитов не очень сложное занятие. Магниты небольших размеров, вы сможете найти в старых наушниках. Более мощные неодимовые магниты можно извлечь из старых жестких дисков компьютера.

Предположим, что вы работаете с деревянной конструкцией. В одной руке вы держите молоток, а в другой элемент данной конструкции. В данном случае держать охапку гвоздей не совсем удобно. Для этого, нужно просто поместить в нагрудный карман магнит и приклеить к нему гвозди.

Бывают ситуации, когда приходится закручивать саморезы в труднодоступных местах, в которых придержать саморез не представляется возможным. Для этого, просто крепите магнит на металлической части отвертки. Намагниченная отвертка позволяет держаться болту или саморезу самостоятельно.

Если приклеить небольшие магниты к компьютерному столу (в любом удобном месте), то можно использовать их в качестве держателей для различных USB или других видов проводов. Для этого на провода одеваются небольшие пружины (можно использовать пружины от ручек), которые и являются металлической примагничивающейся конструкцией.

Сила притяжения магнита зависит не только от его размеров, но и от времени его эксплуатации.

В качестве составного элемента декора, магниты можно использовать в качестве крепежных элементов пазла располагающегося на дверце холодильника. Для этого берется любая фотография, которая расчерчивается на определенные элементы. К каждому элементу при помощи обычного клея приклеивается небольшой магнит. Фото разделяется на составные элементы. После этого собирается на двери холодильника в виде пазла.

Что можно сделать из батарейки (видео)

Для того чтобы собрать практически вечный электродвигатель в домашних условиях, достаточно смекалки и обычных знаний в области электротехники. Что в ряде случаев несомненно вам пригодится.

Созданием вечного двигателя люди озадачились давно. В теории возможность осуществления этого устройства отрицается постулатами термодинамики. А мы и не будем пытаться. Это так, для интриги.

Возьмем обычную пальчиковую батарейку, неодимовый магнит и медную проволоку. Кроме эстетической стороны, проволока должна быть изогнута так, чтобы иметь крепление и центр тяжести в одной точке. Это важно для устойчивости и вращения конструкции.

Собираем электромотор

На магнит ставим батарейку и затем водружаем на них сердце из проволоки. Система начинает вращаться.

Происходит это потому, что в проволоке возникает электрический заряд. А это ничто иное как упорядоченное движение заряженных частиц. На каждую из них действует магнитное поле, которое отклоняет направление их движения. Это отклонение зовется силой Лоренца. Физическим языком – это сила, с которой электромагнитное или магнитное поле воздействует на точечную заряженную частицу. Частным случаем силы Лоренца является ситуация, когда магнитное поле направлено перпендикулярно вектору скорости. В этом случае сила становится центростремительной.

f действующая на заряженную частицу (заряда q ) при движении (со скоростью v ).

То есть заряженные частицы движутся по окружности, создавая вращение конструкции. Особо любопытные могут даже рассчитать скорость вращения, получив ее формулу из следующего выражения:

Батарейка через какое-то время сядет, и движение прекратится. А впечатление останется. В медном сердце не живут воспоминания, в отличие от настоящего. Хм… Впечатления, воспоминания, любовь, как это ни банально, – чем не вечный двигатель?!

Для эксперимента понадобится

Стадии эксперимента

  1. Сгибаем из медной проволоки фигуру в форме сердца, концы проволоки не должны соединятся.
  2. При помощи плоскогубцев делаем небольшую вмятину на плюсовом контакте батарейке.
  3. Ставим батарейку минусом на магнит, сверху надеваем “сердце” на батарейку. Свободные концы проволоки должны слегка касаться магнита.

Здравствуйте уважаемые читатели рубрики ! Сегодня мы предлагаем вам сделать простейший электрический двигатель из батарейки (смотрите ). Несмотря на то, что этот двигатель сделать довольно просто, данное занятие будет довольно интересным и познавательным.

Для того чтобы сделать электродвигатель из батарейки, нам понадобятся:

— пальчиковая батарейка АА;

— магнит, желательно круглой формы;

Делаем электродвигатель

Из медной проволоки (читайте ) тонкогубцами сгибаем фигуру в виде сердца (смотрите фото ниже), которая должна быть изогнута так, чтобы иметь крепление и центр тяжести в одной точке (это важно для устойчивости и вращения конструкции). Батарейку минусом ставим на магнит. С помощью тонкогубцев делаем на плюсе батарейки маленькую вмятину (на нее будет ставиться один конец медной проволоки). Теперь одеваем на батарейку конструкцию из медной проволоки и наблюдаем, как наш электродвигатель начинает вращаться.

Электродвигатель из батарейки и магнита

Почему он работает

Электродвигатель из батарейки начинает работать потому, что на возникшее в проволоке движение заряженных частиц (электрический заряд) воздействует магнитное поле, которое отклоняет направление их движения. В физике это отклонение зовется силой Лоренца.

Для лучшего понимания всего процесса, посмотрите данное видео.

Всегда интересно наблюдать за изменяющимися явлениями, особенно если сам участвуешь в создании этих явлений. Сейчас мы соберем простейший (но реально работающий) электродвигатель, состоящий из источника питания, магнита и небольшой катушки провода, которую мы сами и сделаем.

Существует секрет, который заставит этот набор предметов стать электродвигателем. Секрет, который одновременно умен и изумительно прост. Вот что нам нужно:

1,5В батарея или аккумулятор.

Держатель с контактами для батареи.

1 метр провода с эмалевой изоляцией (диаметр 0,8-1 мм).

0,3 метра неизолированного провода (диаметр 0,8-1 мм).

Мы начнем с намотки катушки, той части электродвигателя, которая будет вращаться. Чтобы сделать катушку достаточной ровной и круглой, намотаем ее на подходящем цилиндрическом каркасе, например, на батарейке типоразмера АА.

Оставляя свободными по 5 см провода с каждого конца, намотаем 15-20 витков на цилиндрическом каркасе.

Не старайтесь особенно плотно и ровно наматывать катушку, небольшая степень свободы поможет катушке лучше сохранить свою форму.

Теперь аккуратно снимите катушку с каркаса, стараясь сохранить полученную форму.

Затем оберните несколько раз свободные концы провода вокруг витков для сохранения формы, наблюдая за тем, чтобы новые скрепляющие витки были точно напротив друг друга.

Катушка должна выглядеть так:

Сейчас настало время секрета, той особенности, которая заставит мотор работать. Это секрет, потому что это изысканный и неочевидный прием, и его очень сложно обнаружить, когда мотор работает. Даже люди, много знающие о работе двигателей, могут быть удивлены способностью мотора работать, пока не обнаружат эту тонкость.

Держа катушку вертикально, положите один из свободных концов катушки на край стола. Острым ножом удалите верхнюю половину изоляции, оставляя нижнюю половину в эмалевой изоляции.

Проделайте тоже самое со вторым концом катушки, наблюдая за тем, чтобы неизолированные концы провода были направлены вверх у двух свободных концов катушки.

В чем смысл этого приема? Катушка будет лежать на двух держателях, изготовленных из неизолированного провода. Эти держатели будут присоединены к разным концам батареи, так, чтобы электрический ток мог проходить от одного держателя через катушку к другому держателю. Но это будет происходить только тогда, когда неизолированные половины провода будут опущены вниз, касаясь держателей.

Теперь необходимо изготовить поддержку для катушки. Это просто витки провода, которые поддерживают катушку и позволяют ей вращаться. Они сделаны из неизолированного провода, так как кроме поддержки катушки они должны доставлять ей электрический ток.

Просто оберните каждый кусок неизолированного провода вокруг небольшого гвоздя – и получите нужную часть нашего двигателя.

Основанием нашего первого электродвигателя будет держатель батареи. Это будет подходящая база, потому что при установленной батарее она будет достаточно тяжелой для того, чтобы электродвигатель не дрожал.

Соберите пять частей вместе, как показано на снимке (вначале без магнита). Положите сверху аккумулятора магнит и аккуратно подтолкните катушку.

Если все сделано правильно, КАТУШКА НАЧНЕТ БЫСТРО ВРАЩАТЬСЯ! Надеемся, что у Вас, как и в нашем эксперименте, все заработает с первого раза.

Если все-таки мотор не заработал, тщательно проверьте все электрические соединения. Вращается ли катушка свободно? Достаточно ли близко расположен магнит (если недостаточно, установите дополнительные магниты или подрежьте проволочные держатели)?

Когда мотор заработает, единственное, на что нужно обратить внимание – чтобы не перегрелся аккумулятор, так как ток достаточно большой. Просто снимите катушку – и цепь будет разорвана.

Как сделать простейший электродвигатель своими руками?

Многие радиолюбители всегда не прочь смастерить какой-нибудь декоративный прибор исключительно в демонстративных целях. Для этого используются простейшие схемы и подручные средства, особенно большим спросом пользуются подвижные механизмы, способные наглядно показать воздействие электрического тока. В качестве примера мы рассмотрим, как сделать простой электродвигатель в домашних условиях.

Что понадобится для простейшего электродвигателя?

Учтите, что изготовить рабочую электрическую машину, предназначенную для совершения какой либо полезной работы от вращения вала в домашних условиях довольно сложно. Поэтому мы рассмотрим простую модель, демонстрирующую принцип работы электрического двигателя. С его помощью вы можете продемонстрировать взаимодействие магнитных полей в обмотке якоря и статоре. Такая модель будет полезной в качестве наглядного пособия для школы или приятного и познавательного времяпрепровождения с детьми.

Для изготовления простейшего самодельного электродвигателя вам понадобится обычная пальчиковая батарейка, кусочек медной проволоки с лаковой изоляцией, кусочек постоянного магнита, по размерам не больше батарейки, пара скрепок. Из инструмента хватит кусачек или пассатижей, кусочка наждачной бумаги или другой абразивный инструмент, скотч.

Процесс изготовления электродвигателя состоит из таких этапов:

  • Намотайте на пальчиковую батарейку от 10 до 15 витков медной проволоки – это и будет ротор мотора. Можно использовать не только батарейку, но и любое круглое основание.
  • Снимите намотку с батарейки, постарайтесь не сильно нарушать диаметр витков. Зафиксируйте всю катушку двумя диаметрально противоположными витками, как показано на рисунке ниже. Рис. 1: зафиксируйте обмотку витками
  • При помощи мелкого наждака зачистите концы якоря электродвигателя. Ваша задача – удалить слой изоляции, так как через эти концы будет осуществляться токосъем.
  • При помощи пассатижей согните две скрепки таким образом, чтобы получились круглые петли посредине скрепки. В качестве основания для перегиба петли можно использовать любой твердый предмет, к примеру, спичку. Рис. 2: согните скрепку
  • Зафиксируйте скотчем обе скрепки на выводах пальчиковой батарейки, важно добиться плотного прилегания. Если нужно, намотайте несколько слоев скотча.
  • Поместите в петли концы ротора, он же будет выступать и валом электродвигателя. Зачищенные концы провода должны располагаться на скрепках. Рис. 3: поместите ротор в петли
  • Зафиксируйте под катушкой на поверхности пальчиковой батарейки постоянный магнит.

Простой электродвигатель готов – достаточно толкнуть пальцем катушку и она начнет вращательное движение, которое будет продолжаться до тех пор, пока вы не остановите вал мотора или не сядет батарейка.

Рис. 4: запустите катушку

Если вращение не происходит, проверьте качество токосъема и состояние контактов, насколько свободно ходит вал в направляющих и расстояние от катушки до магнита. Чем меньше расстояние от магнита до катушки, тем лучше магнитное взаимодействие, поэтому улучшить работу электродвигателя можно за счет уменьшения длины стоек.

Одноцилиндровый электродвигатель

Если предыдущий вариант никакой полезной работы не выполнял в силу его конструктивных особенностей, то эта модель будет немного сложнее, зато найдет практическое применение у вас дома. Для изготовления вам понадобится одноразовый шприц на 20мл, медная проволока для намотки катушки (в данном примере используется диаметром 0,45мм­), проволока из меди большего диаметра для коленвала и шатуна (2,5 мм), постоянные магниты, деревянные планки для каркаса и конструктивных элементов, источник питания постоянного тока.

Из дополнительных инструментов понадобится клеевой пистолет, ножовка, канцелярский нож, пассатижи.

Процесс изготовления электродвигателя заключается в следующем:

  • При помощи ножовки или канцелярского ножа обрежьте шприц, чтобы получить пластиковую трубку.
  • Намотайте на пластиковую трубку тонкую медную проволоку и зафиксируйте ее концы клеем, это будет обмотка статора. Рис. 5: намотайте проволоку на шприц
  • С толстой проволоки удалите изоляцию при помощи канцелярского ножа. Отрежьте два куска проволоки.
  • Согните из этих кусков проволоки коленчатый вал и шатун для электродвигателя, как показано на рисунке ниже. Рис. 6: согните коленвал и шатун
  • Наденьте кольцо шатуна на коленчатый вал, чтобы обеспечить его плотную фиксацию, можно надеть кусок изоляции под кольцо. Рис. 7: наденьте шатун на коленвал
  • Из деревянных плашек изготовьте две стойки для вала, деревянное основание и ушко для неодимовых магнитов.
  • Склейте неодимовые магниты вместе и приклейте к ним ушко при помощи клеевого пистолета.
  • Зафиксируйте второе кольцо шатуна в ушке при помощи шплинта из медной проволоки. Рис. 8: зафиксируйте второе кольцо шатуна
  • Вставьте вал в деревянные стойки и наденьте втулки для ограничения перемещения, сделайте их из кусочков родной изоляции провода.
  • Приклейте статор с обмоткой, стойки с шатуном на деревянное основание, кроме дерева можете использовать и другой диэлектрический материал. Рис. 9: приклейте стойки и статор
  • При помощи саморезов с плоской шляпкой зафиксируйте выводы на деревянном основании. Два контакта должны иметь достаточную длину, чтобы касаться вала электродвигателя – один выгнутой части, другой прямой. Рис. 10: точки касания вала
  • Наденьте на вал с одной стороны маховик для стабилизации вращения, а с другой крыльчатку для вентилятора.
  • Припаяйте один вывод обмотки электродвигателя к контакту колена, а второй к отдельному выводу. Рис. 11: припаяйте выводы обмотки
  • Подключите электродвигатель к батарейке при помощи крокодилов.

Одноцилиндровый электродвигатель готов к эксплуатации – достаточно подключить питание к его выводам для работы и прокрутить маховик, если он находится в том положении, с которого сам стартовать не может.

Рис. 12: подключите питание

Чтобы прекратить вращение вентилятора, отключите электродвигатель посредством снятия крокодила хотя бы с одного из контактов.

Электродвигатель из пробки и спицы

Также представляет собой относительно простой вариант самоделки, для его изготовления вам понадобится пробка от шампанского, медная проволока в изоляции для намотки якоря, вязальная спица, медная проволока для изготовления контактов, изолента, деревянные заготовки, магниты, источник питания. Из инструментов вам пригодятся пассатижи, клеевой пистолет, мелкий натфиль, дрель, канцелярский нож.

Процесс изготовления электродвигателя будет состоять из таких этапов:

  • Обрежьте края пробки, чтобы получить две плоских поверхности, на которых будет располагаться провод.
  • Просверлите сквозное отверстие в пробке и проденьте в него спицу. С одной стороны намотайте изоленту. Рис. 13: вставьте спицу и намотайте изоленту
  • В торце пробки вставьте два отрезка проволоки и приклейте их.
  • Намотайте обмотку ротора из тонкой проволоки в одном направлении. Сделайте перемотку якоря изолентой, чтобы витки в электродвигателе не распустились во время работы.
  • Зачистите надфилем концы обмотки электродвигателя и выводы на пробке и соедините их.
Читайте также:  На что нужно обращать внимание при покупке телевизора?

Рис. 14: соедините концы обмотки и выводы

Для лучшего контакта можно припаять. Выводы следует согнуть так, чтобы они буквально лежали на спице.

Рис. 15: согните выводы

  • Сделайте деревянное основание, две опоры для вала и две стойки для магнитов. Высверлите в опорах отверстия под спицу.
  • Приклейте опоры на основание и вставьте в них ротор электродвигателя. Зафиксируйте подвижный элемент ограничителями, наиболее просто сделать их из изоленты. Рис. 16: установите вал на стойки
  • Из двух концов проволоки изготовьте щетки для электродвигателя и зафиксируйте их саморезами на основании. Рис. 17: щетки для электродвигателя
  • На стойки приклейте два магнита и разместите их с двух сторон от ротора с минимальным зазором.

Рис. 18: установите магниты

Наденьте крыльчатку вентилятора на вал и подключите к источнику питания – при протекании электрического тока по катушке произойдет магнитное взаимодействие с полем постоянных магнитов, благодаря чему и возникнет вращательное движение. Простейший электродвигатель готов, запитать его можно и от переменного тока в сети, но вместо батарейки вам придется использовать блок питания.

Мой секрет

Как сделать моторчик из батарейки без проволоки. Как собрать простейший электродвигатель в домашних условиях. Электромагнит своими руками

И сегодня расскажем о том, как сделать полностью рабочую модель электродвигателя из батарейки, медной проволоки и магнита. Такой макет может использоваться, как поделка на столе у домашнего электрика, как наглядный пример для объяснения принципов работы таких механизмов, и просто как забавная безделушка, которую можно подарить близкому человеку. Сделать ее довольно просто и под силу каждому, Вы можете собрать ее вместе с ребенком, что станет отличным развлечением. Далее мы предоставим подробную инструкцию с фото и видео примерами, чтобы сборка простейшего моторчика была понятной и доступной!

Шаг 1 – Подготавливаем материалы

Чтобы сделать самый простой магнитный двигатель своими руками, Вам понадобятся следующие подручные материалы:

Подготовив все нужные материалы, можно переходить к сборке простейшего электродвигателя, работающего всего на одной батарейке. Сделать маленький электрический моторчик в домашних условиях не сложно, в чем Вы сейчас и убедитесь!

Шаг 2 – Собираем самоделку

Итак, чтобы инструкция была для Вас понятной, лучше рассмотрим ее поэтапно с картинками, которые помогут визуально понять принцип сборки.

Сразу же обращаем Ваше внимание на то, что Вы можете по-своему переделать и усовершенствовать конструкцию самодельного маленького двигателя. Для примера ниже мы Вам предоставим несколько видео уроков, которые, возможно, помогут Вам сделать свою версию двигателя из батарейки, медной проволоки и магнита.

Что делать, если самоделка не работает

Если вдруг Вы собрали вечный электродвигатель своими руками, но он не вращается, не спешите расстраиваться. Чаще всего причиной отсутствия вращения мотора является слишком большое расстояние между магнитом и катушкой. В этом случае Вам нужно всего лишь самому немного подрезать ножки, на которых держится вращающаяся часть.

Еще проверьте, хорошо ли Вы зачистили концы катушки и обеспечивается ли в этом месте контакт. Симметричность катушки также играет не маловажную роль, поэтому старайтесь делать все аккуратно и не спеша.

Вот и вся технология сборки самодельного магнитного электродвигателя в домашних условиях. Если Вы просмотрели видео уроки, то наверняка убедились, что сделать двигатель из батарейки, медной проволоки и магнита своими руками можно разными способами. Надеемся, что инструкция была для Вас интересной и полезной!

Это будет полезно знать:

Как из батарейки выжать максимум? Как добыть огонь без спичек и зажигалки? Как «похоронить» батарейку правильно? Цивилизованному человеку представить жизнь без батареек трудно. Но, как показывает опыт, мы недостаточно информированы о возможностях вещей, которые окружают наш быт. 10 лайфхаков с батарейками – тому подтверждение.

1. Мобильный обогреватель для рук

  • Люди делятся на два типа. Одни даже в мороз чувствуют себя комфортно. Другие мерзнут в середине июля. Если проблема холодных рук вам знакома не понаслышке, держите под рукой, а вернее – в руках, мини-обогреватель из батареек. Оберните батарейку фольгой, закрепив ее на полюсах-контактах. Зажмите полюса – и наслаждайтесь теплом. Перед тем как взять мини-обогреватели с собой, убедитесь, что батарейки заряжены.

2. Заряженная или севшая – как узнать?

  • Но как узнать, заряжена ли батарейка без приборов? Уроните батарейку на стол минусовой стороной с небольшой высоты (2-3 см). Разряженная звонко отскочит и упадет. Заряженная, вероятнее всего, приземлится на полюс с глухим звуком.

3. Электромагнит своими руками

  • С помощью простых предметов – батарейки, изолированной медной проволоки (не менее 1,5 метров) и большого гвоздя/болта, можно сделать мощный электромагнит. Намотайте проволоку на гвоздь от одного конца к другому. У каждого конца гвоздя должны остаться «хвостики» для подключения к батарейке. Как только вы присоедините концы проволоки к батарейке, конструкция превратится в электромагнит. Ищите или подбирайте им любые металлические предметы. После рассоединения элементов электромагнит теряет силу.

4. Огонь из батарейки: «тюремная зажигалка»

  • Один из любимых трюков лайфхакеров (и не только) – добыча огня с помощью батарейки. Понадобится полоска фольги с бумажным основанием (например, от жевательной резинки) шириной 6-7 мм у концов с заужением до 2 мм по центру. Приложите концы полоски к полюсам батарейки и поднесите устройство к бумаге, которая тотчас воспламенится.

5. AAA вместо AA

  • Нужна AA, а под рукой лишь AAA? Проблема решается просто – кусочком фольги, который удержит батарейку в разъеме и приведет устройство в рабочее состояние.

6. Вскрытие батарейки «Крона»

  • Алкалиновые батарейки «Крона» содержат 6 батареек типа АААА с напряжением в 1,5 В, которые легко превращаются в батарейки AAA с помощью вышеуказанного лайфхака.

7. Зачем мять разряженные батарейки?

  • Копейка рубль бережет. Не выбрасывайте севшие батарейки. Если разряженную батарейку помять, например, зубами или плоскогубцами, она обретет импульс для второй жизни. Кстати, сильно мятая батарейка может протечь и испортить девайс.

8. Стилус для смартфона

  • Между прочим, минусовая сторона пальчиковой батарейки может быть стилусом для емкостного сенсорного экрана.

9. Подарок будущим поколениям

  • Батарейка, выброшенная в мусорное ведро, нанесет природе серьезный урон. Оказавшись на улице, она загрязнит вредными компонентами 20 квадратных метров земли или 400 литров воды. Складывайте отработанные батарейки в пластиковую бутылку, а пока она заполняется – найдите ближайший пункт сбора батареек, которых в России, увы, немного.

10. Ответственность перед природой с Ikea

Сеть магазинов Ikea возобновила прием отработанных батареек и ртутьсодержащих ламп. Никакой платы за сбор и последующую утилизацию батареек магазин не берет. Ищите спецконтейнеры у выхода из магазина!

Для элементарного электромагнитного мотора нужны батарейка АА, две канцелярские скрепки, эмалированный провод диаметром 0,5 мм, клей или скотч, пластилин для крепления конструкции к столу, небольшой магнит, который должен быть не слишком большим и не слишком маленьким. Размер магнита должен быть примерно с диаметр катушки. Приобретают их в этом магазине.

Как сделать простой мотор.

Согните скрепки. Сделайте элементарную катушку в 6-7 витков из изолированного эмалью провода. Концы проволоки зафиксируйте на катушке узелком и зачистите один конец от изоляции на всю его длину, а второй также по всей длине но только с одной стороны.
Укрепите скрепки на батарейке клеем или другим материалом. Положите сверху батарейки магнит. Установите всю сборку на столе и закрепите. Установите катушку так, чтобы концы ее касались скрепки зачищенными сторонами. Когда по проводу побежит ток, возникает электромагнитное поле и катушка станет электромагнитом. Магнит следует положить так, чтобы полюса магнита и катушки были одинаковыми, тогда постоянный магнит и катушка-электромагнит будут отталкиваться друг от друга. Эта сила поворачивает катушку в самом начале поворота из-за того, что один конец зачищен по длине только с одного бока, он на мгновение теряется контакт и магнитное поле исчезает. По инерции катушка поворачивается, вновь восстанавливается контакт и цикл разворачивается снова. Как видите, сделать простейший моторчик своими руками совсем просто! более подробно описано, как сделать простой мотор, о котором шла речь выше.

Вся сборка магнитного двигателя на видео

Упрощенная модель мотора из батарейки и проволоки

Существует много типов электродвигателей, и их можно классифицировать по разным критериям. Один из них – это тип электроэнергии, поставляемой им. Мы можем различать двигатели постоянного и переменного тока.

Одним из первых двигателей постоянного тока постоянного тока был диск Faraday, который, как и многие двигатели, был реверсивной машиной. После поставки механической энергии он произвел электричество (однополярный генератор).

Сегодня мы собираемся построить простейшую, но рабочую модель двигателя постоянного тока.

Материалы

Материалы, необходимые для изготовления игрушки, можно найти в каждом доме. Нам нужно:

Небольшое количество проволоки в эмали с диаметром 0,3-0,6 мм
R6 – батарея 1,5 В
Магнит может быть небольшим
Вспомогательные материалы: олово, канифоль, фрагмент проволоки и часть универсальной печатной платы для «роскошной» версии
Конечно, нам также нужен паяльник с сопротивлением или сопротивлением трансформатора.

Мы работаем

Эмалированные провода должны быть намотаны на батарею, создавая небольшой круг, который будет служить обмоткой двигателя. Затем, с концами провода, оберните обмотку так, чтобы она не развивалась.

Чтобы крыльчатка была готова, вы все равно должны удалить изолирующую эмаль на концах провода, которая будет служить осью. Кроме того, один из них также будет примитивным коммутатором. Поэтому, если, с одной стороны, мы удаляем всю эмаль, с другой стороны, мы должны делать это только с одной стороны, сверху или снизу:

Самый простой способ сделать это – поместить выпрямленный конец провода на плоский воздух, например, на столешницу, а затем очистить эмаль сверху с помощью бритвенного лезвия. Напоминаю, что другой конец должен быть изолирован по периметру!

Наконец, выпрямите ось так, чтобы рабочее колесо было как можно более сбалансированным.

Затем сделайте два небольших обруча (подшипники), в которых ротор будет вращаться. Диаметр обода должен быть около 3 мм (лучше всего использовать гвоздь для намотки).

Куски проволоки с подшипниками необходимо припаять к батарее. Затем мы склеим из него небольшой магнит, чтобы один из его полюсов был направлен вверх. Все это должно выглядеть примерно так:

Если теперь включить ротор, он должен вращаться с высокой скоростью вокруг своей оси. Иногда требуется небольшой предварительный пуск, осторожно вращая ротор, пока он не «защелкнется». Эту модель электродвигателя, выполненную во время этого действия, можно увидеть на видео:

Мы также можем сделать более прочную версию этой физической игрушки. Я использовал большой магнит из старого динамика, который я прикреплял к универсальной печатной плате с фрагментами проводов. Также к нему припаяны более жесткие кронштейны. Плоская батарея 4,5 В находится под пластиной, а также под ней находятся кабели, которые обеспечивают напряжение на кронштейнах. Видимый с правой стороны перемычки функционирует как переключатель. Дизайн выглядит следующим образом:

Работа этой модели также изображается на видео.

Как и почему это работает?

Вся шутка основана на использовании электродинамической силы. Эта сила действует на каждый проводник, через который течет электрический ток, помещенный в магнитное поле. Его действие описано в правиле левой руки.

Когда ток проходит через катушку, электродинамическая сила действует на нее, потому что она находится в магнитном поле, создаваемом постоянным магнитом. Эта сила заставляет катушку вращаться до тех пор, пока ток не будет прерван. Это связано с тем, что одна из осей, через которые подается ток, изолирована только на половине периметра. Хотя сила больше не работает, катушка выполняет вторую половину вращения из-за своей инерции. Это продолжается до тех пор, пока ось не превратится в свою изолированную сторону. Схема будет закрыта, и цикл повторится.

Представленный электродвигатель – простая, но эффективная физическая игрушка. Отсутствие каких-либо разумных практических приложений делает игру очень приятной.

Получайте удовольствие и информативное развлечение!

Созданием вечного двигателя люди озадачились давно. В теории возможность осуществления этого устройства отрицается постулатами термодинамики. А мы и не будем пытаться. Это так, для интриги.

Возьмем обычную пальчиковую батарейку, неодимовый магнит и медную проволоку. Кроме эстетической стороны, проволока должна быть изогнута так, чтобы иметь крепление и центр тяжести в одной точке. Это важно для устойчивости и вращения конструкции.

Собираем электромотор

На магнит ставим батарейку и затем водружаем на них сердце из проволоки. Система начинает вращаться.

Происходит это потому, что в проволоке возникает электрический заряд. А это ничто иное как упорядоченное движение заряженных частиц. На каждую из них действует магнитное поле, которое отклоняет направление их движения. Это отклонение зовется силой Лоренца. Физическим языком – это сила, с которой электромагнитное или магнитное поле воздействует на точечную заряженную частицу. Частным случаем силы Лоренца является ситуация, когда магнитное поле направлено перпендикулярно вектору скорости. В этом случае сила становится центростремительной.

f действующая на заряженную частицу (заряда q ) при движении (со скоростью v ).

То есть заряженные частицы движутся по окружности, создавая вращение конструкции. Особо любопытные могут даже рассчитать скорость вращения, получив ее формулу из следующего выражения:

Батарейка через какое-то время сядет, и движение прекратится. А впечатление останется. В медном сердце не живут воспоминания, в отличие от настоящего. Хм… Впечатления, воспоминания, любовь, как это ни банально, – чем не вечный двигатель?!

Для эксперимента понадобится

Стадии эксперимента

  1. Сгибаем из медной проволоки фигуру в форме сердца, концы проволоки не должны соединятся.
  2. При помощи плоскогубцев делаем небольшую вмятину на плюсовом контакте батарейке.
  3. Ставим батарейку минусом на магнит, сверху надеваем “сердце” на батарейку. Свободные концы проволоки должны слегка касаться магнита.

Сделать электромотор из того, что под руками вовсе не сложно.

Идею такого мотора я подсмотрел на сайте www.crafters.ucoz.ru Как видно на фото вверху для мотора нам понадобится скотч, пара булавок, магнит, батарейка и кусок медной проволоки.

Вместо обычной батарейки лучше взять аккумулятор потому как заряда батарейки для такого электромотора хватит не надолго. Возьмите медную проволоку и намотайте 30-50 витков вокруг батарейки.

Концы проволоки закрепите на противоположных краях получившегося ротора, они будут являться осью. Их можно завязать узлом.

Оба конца проволоки очистите от лаковой изоляции наждачной бумагой или ножом.

Теперь возьмите батарейку, скотч и булавки, прикрепите булавки скотчем в контактам батарейки, в ушки булавок вставьте приготовленный медный ротор.

ВНИМАНИЕ! В этот момент контур нашего ротора замыкает контакты батарейки и держать эту конструкцию в “спокойном” положении долго не рекомендуется! Электролит батарейки может сильно нагреваться, поэтому не делайте ротор меньше 30 витков, чем больше тем лучше (больше сопротивление). Теперь под ротор на батарейку положите магнит, он сам “прилипнет” к батарейке. Ротор начнет быстро вращаться.

Ротор не должен касаться магнита и даже лучше будет если магнит будет на расстоянии 5-10 мм от ротора. Попробуйте магнит в разных положениях, повращайте его, попробуйте отнести его подальше от медного ротора, добейтесь максимальной скорости вращения.

Читайте также:  Утепление пола под плитку на лоджии и балконе

Это простейший пример электромотора, его схему мы не раз проходили в школе на уроках физики, но почему-то нам ни разу не показывали этой простой и интересной конструкции:) Смотрим видео как работает этот самодельный моторчик.

Двигатель из батарейки и магнита. Двигатель из батарейки. Лучшие самоделки из магнита

А что вы делаете, когда отключают электричество в темное время суток? Скорее всего, зажигаете свечи и проводите вечер в ожидании подачи электроэнергии. А можно провести это время с пользой. Например, осветить комнату при помощи обычного магнита и проволоки, который позволит работать лампе без электричества. Или сделать мотор, который сможет работать автономно.

Электромагнитный двигатель своими руками

Данный самодельный электродвигатель легко изготовить из подручных материалов в домашних условиях. Стоит отметить, что такое устройство можно использовать не только в качестве наглядного примера, но и по прямому назначению, например прикрепив к ротору вентилятор.

Для изготовления понадобится:

  • Спица;
  • Тонкие металлические пластины;
  • Болты с гайками;
  • Медная проволока;
  • Кусок фанеры.

Из металлического листа толщиной 0,2 мм, вырезаем 5 прямоугольных пластин 40 на 15 мм. Во всех пластинах поделываем по центру отверстия и одеваем их на подготовленную спицу. Далее необходимо зафиксировать пластины между собой изолентой.

Для лучшего вращения ротора, концы спицы затачиваются, тем самым обеспечивается наименьший контакт с поверхностью.

Затем, на оси необходимо закрепить самодельный прерыватель тока, который выполняется из металла, из которого сделаны пластины. Размеры прерывателя 3 на 1 см. Данная пластина складывается пополам и надевается на ось.

Далее, изготавливаем основание из фанеры. Для этого на куске фанеры размерами 50 на 50 мм, просверливаем три отверстия (два для болтов по краям и одно по центру для установки ротора). Из металлической пластины изготавливаем П – образный держатель для верхней части ротора. И в нем просверливаем по центру отверстие.

После этого, для изготовления статора, вырезаем из металла три пластины, которые будут соединять болты в нижней части конструкции и проделываем в них по два отверстия для болтов. Надеваем данные пластины на болты, а боты вставляем в отверстия на деревянной площадке.

Далее, болты обматываются изолентой, и на нее наматывается медная проволока 500 витков. На одном из углов деревянной конструкции, крепится держатель для прерывателя контакта. К катушкам подключается электричество напряжением 12 Вольт.

Как правильно сделать моторчик из батарейки

Данный электромотор, носит скорее демонстрационный характер. Для того чтобы изготовить простейший мотор потребуется некоторое количество времени и подручные материалы.

  • Батарейка 1,5 В;
  • Небольшой магнит;
  • Булавки;
  • Скотч;
  • Пластилин.

В первую очередь, необходимо изготовить катушку, которая и будет выступать в качестве ротора. Для этого наматываем эмалированную медную проволоку вокруг батарейки (6 витков). Концы проволоки продеваем в получившуюся катушку и фиксируем узелками.

Для придания жесткости конструкции, лучше использовать проволоку сечение не менее о,5 мм.

Откусываем пассатижами концы катушки (они должны получиться примерно по 4 см). Один конец зачищаем от лака полностью, а второй только с одной стороны (он будет выступать в качестве прерывателя).

Далее, используя скотч, крепим булавки к контактам батарейки. Для этого нужно просто приложить булавки и обмотать батарейку скотчем. Затем, на батарейку при помощи пластилина производится установка магнита.

В ушки булавок вставляем катушку. В данной катушке образуется магнитное поле, за счет которого происходит вращение подвижного элемента конструкции. Если вращения не происходит, поменяйте контакты катушки местами.

Магнит от динамика, медная проволока и лампа для изготовления светильника

Самым простым способом привести в рабочее состояние люминесцентную лампу, является помещение ее в электромагнитное поле обычного магнита, который используется для работы в старых советских динамиках.

Устройство состоит из:

  • Круглый магнит;
  • Медная проволока.

Для изготовления данного устройства, в первую очередь необходимо извлечь магнит из динамика. Далее, используя молоток не применяя большой силы легкими ударами отбить металлические пластины с магнита.

Обратите внимание! Если пластины не отходят от магнита, можно замочить его на некоторое время в растворителе.

После того, как с магнита сняты пластины, необходимо его очистить от загрязнений. Для этого используйте обычную тряпку или ветошь.

Далее, производится изготовление обмотки. Для этого берется кусок медной проволоки в изоляции. Длины проволоки должно быть достаточно, чтобы сложить ее пополам и обмотать магнит пятью витками. Двойной конец проволоки продевается в получившееся ушко из проволоки.

После того как магнит обмотан, в центральную часть магнита вставляется обычная люминесцентная лампа. Данную конструкцию можно оснастить декоративными материалами и использовать как автономный светильник.

Лучшие самоделки из магнита

Применение магнитов в повседневности настолько широко, что перечисление всех займет много времени. Но так как, многие являются скорее развлекательными, подробнее остановимся на перечислении широко применяемых.

  • При монтажных работах;
  • Мытье окон;
  • В качестве держателей.

В первую очередь стоит отметить, что поиск магнитов не очень сложное занятие. Магниты небольших размеров, вы сможете найти в старых наушниках. Более мощные неодимовые магниты можно извлечь из старых жестких дисков компьютера.

Предположим, что вы работаете с деревянной конструкцией. В одной руке вы держите молоток, а в другой элемент данной конструкции. В данном случае держать охапку гвоздей не совсем удобно. Для этого, нужно просто поместить в нагрудный карман магнит и приклеить к нему гвозди.

Бывают ситуации, когда приходится закручивать саморезы в труднодоступных местах, в которых придержать саморез не представляется возможным. Для этого, просто крепите магнит на металлической части отвертки. Намагниченная отвертка позволяет держаться болту или саморезу самостоятельно.

Если приклеить небольшие магниты к компьютерному столу (в любом удобном месте), то можно использовать их в качестве держателей для различных USB или других видов проводов. Для этого на провода одеваются небольшие пружины (можно использовать пружины от ручек), которые и являются металлической примагничивающейся конструкцией.

Сила притяжения магнита зависит не только от его размеров, но и от времени его эксплуатации.

В качестве составного элемента декора, магниты можно использовать в качестве крепежных элементов пазла располагающегося на дверце холодильника. Для этого берется любая фотография, которая расчерчивается на определенные элементы. К каждому элементу при помощи обычного клея приклеивается небольшой магнит. Фото разделяется на составные элементы. После этого собирается на двери холодильника в виде пазла.

Что можно сделать из батарейки (видео)

Для того чтобы собрать практически вечный электродвигатель в домашних условиях, достаточно смекалки и обычных знаний в области электротехники. Что в ряде случаев несомненно вам пригодится.

Для элементарного электромагнитного мотора нужны батарейка АА, две канцелярские скрепки, эмалированный провод диаметром 0,5 мм, клей или скотч, пластилин для крепления конструкции к столу, небольшой магнит, который должен быть не слишком большим и не слишком маленьким. Размер магнита должен быть примерно с диаметр катушки. Приобретают их в этом магазине.

Как сделать простой мотор.

Согните скрепки. Сделайте элементарную катушку в 6-7 витков из изолированного эмалью провода. Концы проволоки зафиксируйте на катушке узелком и зачистите один конец от изоляции на всю его длину, а второй также по всей длине но только с одной стороны.
Укрепите скрепки на батарейке клеем или другим материалом. Положите сверху батарейки магнит. Установите всю сборку на столе и закрепите. Установите катушку так, чтобы концы ее касались скрепки зачищенными сторонами. Когда по проводу побежит ток, возникает электромагнитное поле и катушка станет электромагнитом. Магнит следует положить так, чтобы полюса магнита и катушки были одинаковыми, тогда постоянный магнит и катушка-электромагнит будут отталкиваться друг от друга. Эта сила поворачивает катушку в самом начале поворота из-за того, что один конец зачищен по длине только с одного бока, он на мгновение теряется контакт и магнитное поле исчезает. По инерции катушка поворачивается, вновь восстанавливается контакт и цикл разворачивается снова. Как видите, сделать простейший моторчик своими руками совсем просто! более подробно описано, как сделать простой мотор, о котором шла речь выше.

Вся сборка магнитного двигателя на видео

Упрощенная модель мотора из батарейки и проволоки

Существует много типов электродвигателей, и их можно классифицировать по разным критериям. Один из них – это тип электроэнергии, поставляемой им. Мы можем различать двигатели постоянного и переменного тока.

Одним из первых двигателей постоянного тока постоянного тока был диск Faraday, который, как и многие двигатели, был реверсивной машиной. После поставки механической энергии он произвел электричество (однополярный генератор).

Сегодня мы собираемся построить простейшую, но рабочую модель двигателя постоянного тока.

Материалы

Материалы, необходимые для изготовления игрушки, можно найти в каждом доме. Нам нужно:

Небольшое количество проволоки в эмали с диаметром 0,3-0,6 мм
R6 – батарея 1,5 В
Магнит может быть небольшим
Вспомогательные материалы: олово, канифоль, фрагмент проволоки и часть универсальной печатной платы для «роскошной» версии
Конечно, нам также нужен паяльник с сопротивлением или сопротивлением трансформатора.

Мы работаем

Эмалированные провода должны быть намотаны на батарею, создавая небольшой круг, который будет служить обмоткой двигателя. Затем, с концами провода, оберните обмотку так, чтобы она не развивалась.

Чтобы крыльчатка была готова, вы все равно должны удалить изолирующую эмаль на концах провода, которая будет служить осью. Кроме того, один из них также будет примитивным коммутатором. Поэтому, если, с одной стороны, мы удаляем всю эмаль, с другой стороны, мы должны делать это только с одной стороны, сверху или снизу:

Самый простой способ сделать это – поместить выпрямленный конец провода на плоский воздух, например, на столешницу, а затем очистить эмаль сверху с помощью бритвенного лезвия. Напоминаю, что другой конец должен быть изолирован по периметру!

Наконец, выпрямите ось так, чтобы рабочее колесо было как можно более сбалансированным.

Затем сделайте два небольших обруча (подшипники), в которых ротор будет вращаться. Диаметр обода должен быть около 3 мм (лучше всего использовать гвоздь для намотки).

Куски проволоки с подшипниками необходимо припаять к батарее. Затем мы склеим из него небольшой магнит, чтобы один из его полюсов был направлен вверх. Все это должно выглядеть примерно так:

Если теперь включить ротор, он должен вращаться с высокой скоростью вокруг своей оси. Иногда требуется небольшой предварительный пуск, осторожно вращая ротор, пока он не «защелкнется». Эту модель электродвигателя, выполненную во время этого действия, можно увидеть на видео:

Мы также можем сделать более прочную версию этой физической игрушки. Я использовал большой магнит из старого динамика, который я прикреплял к универсальной печатной плате с фрагментами проводов. Также к нему припаяны более жесткие кронштейны. Плоская батарея 4,5 В находится под пластиной, а также под ней находятся кабели, которые обеспечивают напряжение на кронштейнах. Видимый с правой стороны перемычки функционирует как переключатель. Дизайн выглядит следующим образом:

Работа этой модели также изображается на видео.

Как и почему это работает?

Вся шутка основана на использовании электродинамической силы. Эта сила действует на каждый проводник, через который течет электрический ток, помещенный в магнитное поле. Его действие описано в правиле левой руки.

Когда ток проходит через катушку, электродинамическая сила действует на нее, потому что она находится в магнитном поле, создаваемом постоянным магнитом. Эта сила заставляет катушку вращаться до тех пор, пока ток не будет прерван. Это связано с тем, что одна из осей, через которые подается ток, изолирована только на половине периметра. Хотя сила больше не работает, катушка выполняет вторую половину вращения из-за своей инерции. Это продолжается до тех пор, пока ось не превратится в свою изолированную сторону. Схема будет закрыта, и цикл повторится.

Представленный электродвигатель – простая, но эффективная физическая игрушка. Отсутствие каких-либо разумных практических приложений делает игру очень приятной.

Получайте удовольствие и информативное развлечение!

Созданием вечного двигателя люди озадачились давно. В теории возможность осуществления этого устройства отрицается постулатами термодинамики. А мы и не будем пытаться. Это так, для интриги.

Возьмем обычную пальчиковую батарейку, неодимовый магнит и медную проволоку. Кроме эстетической стороны, проволока должна быть изогнута так, чтобы иметь крепление и центр тяжести в одной точке. Это важно для устойчивости и вращения конструкции.

Собираем электромотор

На магнит ставим батарейку и затем водружаем на них сердце из проволоки. Система начинает вращаться.

Происходит это потому, что в проволоке возникает электрический заряд. А это ничто иное как упорядоченное движение заряженных частиц. На каждую из них действует магнитное поле, которое отклоняет направление их движения. Это отклонение зовется силой Лоренца. Физическим языком – это сила, с которой электромагнитное или магнитное поле воздействует на точечную заряженную частицу. Частным случаем силы Лоренца является ситуация, когда магнитное поле направлено перпендикулярно вектору скорости. В этом случае сила становится центростремительной.

f действующая на заряженную частицу (заряда q ) при движении (со скоростью v ).

То есть заряженные частицы движутся по окружности, создавая вращение конструкции. Особо любопытные могут даже рассчитать скорость вращения, получив ее формулу из следующего выражения:

Батарейка через какое-то время сядет, и движение прекратится. А впечатление останется. В медном сердце не живут воспоминания, в отличие от настоящего. Хм… Впечатления, воспоминания, любовь, как это ни банально, – чем не вечный двигатель?!

Для эксперимента понадобится

Стадии эксперимента

  1. Сгибаем из медной проволоки фигуру в форме сердца, концы проволоки не должны соединятся.
  2. При помощи плоскогубцев делаем небольшую вмятину на плюсовом контакте батарейке.
  3. Ставим батарейку минусом на магнит, сверху надеваем “сердце” на батарейку. Свободные концы проволоки должны слегка касаться магнита.

И сегодня расскажем о том, как сделать двигатель из батарейки, медной проволоки и магнита. Такой мини электродвигатель может использоваться, как подделка на столе у домашнего электрика. Собрать ее довольно просто, поэтому если Вам интересен данный вид занятий, далее мы предоставим подробную инструкцию с фото и видео примерами, чтобы сборка простейшего моторчика была понятной и доступной каждому!

Шаг 1 – Подготавливаем материалы

Чтобы сделать самый простой магнитный двигатель своими руками, Вам понадобятся следующие подручные материалы:

Подготовив все нужные материалы можно переходить к сборке вечного электродвигателя. Сделать маленький электрический моторчик в домашних условиях не сложно, в чем Вы сейчас и убедитесь!

Шаг 2 – Собираем самоделку

Итак, чтобы инструкция была для Вас понятной, лучше рассмотрим ее поэтапно с картинками, которые помогут визуально понять принцип работы мини электродвигателя.

Сразу же обращаем Ваше внимание на то, что Вы можете по-своему изобрести конструкцию самодельного маленького двигателя. Для примера ниже мы Вам предоставим несколько видео уроков, которые, возможно, помогут Вам сделать свою версию двигателя из батарейки, медной проволоки и магнита.

Что делать, если самоделка не работает?

Если вдруг Вы собрали вечный электродвигатель своими руками, но он не вращается, не спешите расстраиваться. Чаще всего причиной отсутствия вращения мотора является слишком большое расстояние между магнитом и катушкой. В этом случае Вам нужно всего лишь самому немного подрезать ножки, на которых держится вращающаяся часть.

Вот и вся технология сборки самодельного магнитного электродвигателя в домашних условиях. Если Вы просмотрели видео уроки, то наверняка убедились, что сделать двигатель из батарейки, медной проволоки и магнита своими руками можно разными способами. Надеемся, что инструкция была для Вас интересной и полезной!

Ссылка на основную публикацию
