Как выполнить укладку теплого пола своими руками?

EuroSantehnik.ru — Все о монтаже отопления, водоснабжения и канализации

Водяные теплые полы – популярная система отопления со своими уникальными свойствами. Чтобы эти свойства проявлялись в полной красе, нужно озаботиться правильной укладкой всего пирога теплого пола. Если вы нарушите технологию, есть риск похоронить систему в стяжке. И такие случаи довольно часты. Если не хотите такого, то добро пожаловать в наш материал!

В чем прелесть теплого пола?

За счет того, что трубы теплого пола раскладываются по всей площади помещения, достигается максимально равномерный прогрев каждого участка. Где бы вы не находились в своем доме, вам будет одинаково комфортно.

С водяными полами вы избавляетесь в большинстве случаев от радиаторов отопления, которые раньше занимали лишнее пространство в вашем доме. За все эти особенности любят водяные теплые полы в частных домах. Давайте пошагово разберемся в укладке водяного теплого пола своими руками.

Шаг 1. Подготовьте основание

В качестве основания для теплого пола в доме выступает черновая стяжка, которую в большинстве случаев заливают не очень аккуратно. Поэтому перед тем, как вы приступите к укладке полов, очистите поверхность стяжки от лишнего мусора. Если есть наплывы, сбейте их до ровного состояния. Если есть углубления, подровняйте их. Эти факторы в дальнейшем благоприятно скажутся на целостности самой системы.

Шаг 2. Установите распределительный коллектор

Распределительный коллектор отвечает за распределение теплоносителя по контурам. Он бывает, в простом исполнении (только краны) и в более навороченном (с расходомерами и гнездами под сервоприводы). Рекомендуем вам устанавливать второй вариант. С ним более реально «откалибровать» работу теплых полов.

Устанавливать коллектор в нужно ближе к центру этажа. Тогда и контура у вас будут по длине сопоставимы. Это может сыграть большую пользу при дальнейшей настройки полов.

Шаг 3. Укладка теплоизоляции

Предыдущие действия вам были необходимы для того, чтобы вы могли уложить теплоизоляцию. В виду того, что листы изоляции довольно большие, на буграх они могут лежать неустойчиво, а в углублениях могут проминаться.

В качестве изоляции используется пенополистирол плотностью 35 кг/м3. Это тот же пенопласт, только большей плотности. Такая плотность нужна для того, чтобы изоляция под весом стяжки не уменьшалась в толщине.

Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью воспользоваться. Толщина напрямую влияет на потери тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться вверх.

Шаг 4. Укладка пароизоляции

В качестве пароизоляции выступает обычный полиэтилен, который укладывается на пенополистирол. Это помогает значительно уменьшить попадания агрессивной среды стяжки на изоляцию, что в теории может продлить ее срок службы. На практике негативные факторы влияния стяжки на изоляцию еще никем не доказаны.

Шаг 5. Укладка армирующей сетки

Армирующая сетка нужна для того, чтобы беспроблемно крепить трубу теплого пола своими руками. Если есть возможность крепить трубу специальными скобами или другими вариантами, то сетку можно не укладывать.

Рекомендуем покупать максимально ровную сетку с ячейкой в 10 или 15 сантиметров. С таким размером ячейки удобно раскладывать трубы теплого пола. Толщину прутка сетки рекомендуем брать 4 мм.

Шаг 6. Монтаж демпферной ленты

Демпферная лента служит для компенсации теплового расширения стяжки. Устанавливается по периметру тех стен, где будут уложены трубы теплого пола. Стоит недорого. Представляет из себя вспененный полиэтилен шириной 10 см. Бывает на клейкой основе и без нее. При наличии клея приклеиваем ленту к оштукатуренной стене. В остальных случаем крепим чем будет удобно.

Шаг 7. Раскладка трубы теплого пола

После всех необходимых приготовлений, можно приступить к укладке самих труб теплого пола. Есть несколько способов раскладки труб, но чаще применяется только один.

Укладка труб теплого пола улиткой

При таком варианте укладки первая труба идет с горячим теплоносителем, следующая с остывшим, третья опять горячая и так далее. При такой схеме монтажа достигается максимально равномерное распределение тепла по всей площади контура теплого пола.

Устройство монтажа трубы довольно простое. Выделяете периметр условного контура и вдоль него начинаете раскладывать трубу, стремясь все ближе и ближе к центру. При этом оставляете пространство для возврата трубы обратно. Если у вас шаг укладки 15 см, то начинаете раскладывать трубу с шагом 30 см. Дойдя до центра, разворачиваете трубу и возвращаетесь между разложенной трубой. На изображении все отображено более понятно. В большинстве случаев старайтесь использовать этот способ раскладки.

Укладка труб змейкой

При данной схеме теплого пола труба укладывается по принципу «туда сюда» от начала контура, до его конца. В этом случае начало контура будет горячее, а конец холоднее. О равномерном распределении тепла говорить уже не приходится. Данный способ отлично подойдет в тех случаях, где невозможно разложить трубу улиткой. Чаще это какие-нибудь маленькие участки в виде ванны, туалета, коридора и тд.

Шаг 8. Опрессовка системы

Как закончите раскладывать трубу, нужно систему теплого пола опрессовать, чтобы удостовериться в ее герметичности. Рекомендуем опрессовывать теплый пол воздухом до давления в 4 бара.

Для опрессовки вам понадобится обычный компрессор, который следует подключить к коллектору водяного теплого пола.

Оставьте систему на сутки и посмотрите на перепад давления. Если за сутки оно изменилось незначительно (на одно-два деления), значит система герметична и можно заливать полы. Во время заливки так же следите за давлением. Есть вероятность, что в процессе заливки могут повредить трубу.

Шаг 9. Заливка стяжки

Как труба будет уложена и опрессована, можно приступать к заливке. Заливать стяжку нужно на высоту не менее 5 см от верха трубы. Заливать лучше стяжку «мокрую». У нее выше теплопроводность.

После заливки стяжки теплыми полами нельзя пользоваться еще 21 день. Столько требуется времени для того, чтобы стяжка равномерно просохла. Через несколько дней после заливки вы можете приступить к отделке.

Стоимость укладки теплого пола

Многих интересует сумма затрат на укладу теплого пола. Поделимся некоторыми цифрами. Если учитывать все выше описанное, то без заливки стяжки и без учета котельной себестоимость комплектующих обойдется примерно в 1000-1200 рублей за квадратный метр. Прибавляете стоимость работ монтажника в вашем регионе и получаете итоговую стоимость квадратного метра. Если площади большие, то в некоторых случаях в эту сумму проходят коллекторы для теплого пола.

С учетом котельной установка теплых полов под ключ обойдется примерно в 2500 рублей за квадратный метр. При такой стоимости учитывается котельная с одним котлом, бойлером косвенного нагрева и сопутствующем оборудованием. Цифры актуальны для домов от 150 квадратных метров. При меньшей площади сумма может быть немногим выше в виду высокой стоимости котельного оборудования.

Максимальная длина контура укладки пола

Если вы делаете теплый пол своими руками без проекта и схем, то длину контура рекомендуем держать в пределах 80-90 метров. Если получится немного длиннее, то ничего страшного. Но лучше все же не делать слишком длинные контура.

Рекомендуем рассчитать контуры так, чтобы длина каждого была плюс-минус одинаковой. Тогда и с балансировкой у вас будет меньше сложностей.

Шаг раскладки труб

Водяной теплый пол при отсутствии расчетов чаще всего укладывают с шагом 15 см в основных зонах и 10 см в зонах, приближенных к наружными стенам. При таких условиях в большинстве случаев теплого в качестве основной системы отопления вам хватит за глаза.

Расход трубы на 1 м2 при этом составляет:

• Шаг 10 см – 10 метров
• Шаг 15 см – 6,5 метров
• Шаг 20 см – 5 метров

Добавить комментарий Отменить ответ

Добрый день
очень понравился Ваша сайт
мы производим плиты для теплых полов Экопол, это аналог Rehau Varionova но в три раза дешевле. Хотели бы разместить рекламу у Вас на сайте
прошу назвать контакт для согласования
с уважением

День добрый. Скажите, могу я уложить трубы теплого пола по контуру внешней стены (ширина 30 см для двух труб) и накрыть густой решеткой, сэмулировав таким образом внутрипольный радиатор вдоль всей стены?

Технология укладки водяного теплого пола

Статью опубликовал: Николай Стрелковский

Водяной теплый пол (ВТП) является достаточно популярным способом обогрева жилых помещений в частном строительстве. Его выбирают из-за высокой экономической эффективности. Использование этой разновидности теплого пола позволяет экономить на обогреве до 30% энергии. Кроме этого, данный вид обогрева весьма надежен, при правильном монтаже ВТП может прослужить до 50 лет.

Технология укладки водяного теплого пола

Область применения ВТП

Самый значительный недостаток данной разновидности теплого пола – это то, что его нельзя использовать в многоквартирных домах, которые отапливаются централизованно. В теории вы можете подать заявку в Теплосеть, а также в управляющую компанию, пройти через многочисленные проверки и согласования, и все-таки установить ВТП, подключив его к системе централизованног о отопления. Но на деле в большинстве случаев согласовать проект не получится.

Проект монтажа теплого водяного пола

Нелегальная врезка в общий контур отопления чревата неприятными последствиями как для вас, так и для ваших соседей. Температура и давление в системе отопления слишком высокие для системы теплого пола, малейшая ошибка при монтаже может привести к утечке теплоносителя, вы можете затопить соседей снизу и оставить без тепла соседей сверху. Поэтому в многоквартирных домах предпочтительно использовать электрический теплый пол.

Теплый водяной пол

Зато в частных домах ВТП позволяет значительно экономить на отоплении, за счет равномерного прогрева воздуха в помещении и достижения наивысшей температуры у пола, а не у потолка, как при радиаторной системе отопления.

Благодаря высокой надежности, ВТП отлично подходит для отопления гаража или мастерской.

Обустройство теплого пола в гараже

Наилучший обогрев достигается применением в качестве финишного покрытия кафельной или мраморной плитки, а также ламината. Чуть хуже дело обстоит с ковролином, так как он плохо проводит тепло.

Принцип работы ВТП

Теплый пол схема с готовым модулем

В цементную стяжку закладываются пластиковые или металлические трубы, по которым благодаря циркуляционному насосу непрерывно протекает теплоноситель, нагретый в котле отопления. Он отдает тепло стяжке, после чего возвращается обратно в котел. Стяжка путем конвекции передает тепло финишному покрытию, а от него нагревается воздух в помещении. Если ВТП является единственным источником отопления, то температура регулируется на котле. Если же теплый пол дополняет радиаторное отопления, то регулирование температуры осуществляется при помощи смесительного узла, в котором происходит смешивание нагретого и охлажденного теплоносителя в установленной пропорции.

Подключение теплого пола к системе

Таким образом, вся система состоит из нагревательного котла, общего стояка отопления, распределительно го узла и труб, по которым циркулирует теплоноситель. Теплоносителем может быть обычная вода или специальная жидкость, например, антифриз.

Коллектор и схема работы водяного теплого пола

Распределительны й узел, в свою очередь, состоит из циркуляционного насоса, смесительного узла и коллекторной группы, которая осуществляет «разводку» различных контуров отопления.

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления.

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Преимущества и недостатки ВТП

Плюсами водяного теплого пола являются:

• высокая энергетическая эффективность. Более эффективная схема отопления позволяет экономить до 30% энергии. Это самый дешевый способ подогрева полов в помещениях;
• высокая надежность системы при условиях правильного монтажа. Средний срок службы ВТП составляет 50 лет;
• ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от использования радиаторов и более эффективно использовать пространство комнаты.

К минусам водяного теплого пола относятся:

• сравнительно высокая сложность проектировки и монтажа. Важно тщательно продумать размещение всех элементов системы теплого пола и разводку труб между помещениями. Контур циркуляции не должен содержать стыков, поэтому нужно заранее начертить схему расположения труб и рассчитать необходимую длину;
• невозможность применения в большинстве многоквартирных домов из-за несовместимости с системами централизованног о отопления.

Пошаговая инструкция по монтажу ВТП

Этап проектирования

На этом этапе необходимо определиться будет ли ВТП являться основным источником отопления, или же он лишь дополнит радиаторное отопление. В первом случае можно обойтись без смесительного узла и регулировать температуру напрямую на котле. В этом случае, как правило, котел греет теплоноситель до 45 градусов, после чего он напрямую поступает в систему теплого пола.

Если же ВТП дополняет систему радиаторного отопления, то установка смесительного узла строго обязательно. Для эффективной работы радиаторов теплоноситель должен иметь температуру 70 градусов, это слишком высокая температура для системы теплого пола, поэтому теплоноситель необходимо охлаждать в смесительном узле.

Вам нужно спроектировать размещение отдельных коллекторных узлов и смесителей для каждого этажа здания, они должны быть подключены к общему отопительному стояку. Рекомендуется размещать коллекторный узел в центре этажа, чтобы длина труб до всех отапливаемых комнат была примерно одинаковая. Это значительно облегчит настройку всей системы.

Наилучшим вариантом является использование уже готовых коллекторных шкафов, которые собраны и проверены в заводских условиях. Вам нужно лишь выбрать необходимое количество коллекторных групп, мощность циркуляционного насоса и смесительный узел, если он необходим. Шкаф монтируется в стену и к нему подключается отопительный контур из общего стояка и циркуляционные контуры теплого пола. Единственным недостатком применения готового коллекторного шкафа является его сравнительно высокая цена, но когда речь идет о повышенной надежности и безопасности, экономить не имеет смысла.

Для грубой оценки необходимого количества труб можно исходить из расчета 5 погонных метров трубы на 1 м2 пола. Оптимальными по соотношению цена/качество являются полимерные трубы из сшитого полиэтилена. Они мало весят, неприхотливы в монтаже и имеют срок службы 50 лет. Металлические трубы имеют больший срок службы, но стоят заметно дороже и их сложнее монтировать. На сегодняшний день большинство систем водяного теплого пола работают на полимерных трубах.

Водяной теплый пол. Проект составляется после проведения замеров и расчетов

Необходимо заранее продумать схему укладки трубы. Для небольших помещений подходит параллельная укладка труб «змейкой» с шагом 20-30 см. Это наименее трудоемкий способ, но он не подходит для больших помещений и случаев, когда шаг трубы должен быть меньше 20 см. В большом помещении при укладке «змейкой» температура пола в противоположных углах комнаты будет заметно отличаться, а при укладке «змейкой» с малым шагом труба может легко сломаться из-за слишком сильного изгиба.

На помощь приходит метод укладки «спиралью», он более трудоемкий, но дает лучшие результаты. Нагрев пола будет максимально равномерным, а труба не будет испытывать дополнительных нагрузок на изгиб.

Варианты укладки труб

В общем случае для помещений площадью менее 10 м2 используют укладку «змейкой», для пощади 10-15 м2 могут применяться оба способа, а для больших помещений, как правило, применяют несколько параллельных спиралей.

Если теплый пол является единственным источником отопления, то шаг трубы должен составлять 15-20 см, если же в помещении есть другие источники обогрева, то шаг увеличивают до 25-30 см.

Расчет системы теплого пола

Подготовка основания

Основание для укладки труб должно быть максимально ровным. Не допускается перепад высот в одном циркуляционном контуре более 6 мм. При необходимости залейте пол черновой бетонной стяжкой.

Видео – Подготовка пола к монтажу теплого пола

Между черновой стяжкой и трубами должен располагаться достаточный слой теплоизоляции. Если под теплым полом находится отапливаемое помещение, то достаточно будет положить слой полистирола или пенофола толщиной 3-5 мм. Если снизу находится холодное помещение, то слой необходимо увеличить как минимум до 20 мм. Если это первый этаж и ниже пола находится грунт, то слой утеплителя должен составлять 60-80 мм.

На фото демпферная лента и мультифольга

После того как теплоизоляция будет уложена, не поленитесь начертить на ней схему укладки труб с помощью маркера. Это значительно облегчит монтаж и поможет выявить возможные ошибки еще до начала работ по укладке труб.

Раскладка и закрепление труб

Наиболее популярным способом закрепления труб является применение специальной монтажной сетки. Это металлическая или пластиковая сетка с ячейкой 100 мм, которая расстилается поверх теплоизоляции. Трубы раскладываются на сетке в соответствии со схемой и крепятся при помощи проволоки или пластиковых хомутов. Плюсами этого способа является дополнительно укрепление финишной стяжки за счет армирования сеткой, а к минусам можно отнести высокие трудозатраты при монтаже.

Укладка армирующей сетки

Вторым распространенным способом укладки является использование полистирольных матов, созданных специально для монтажа водяного теплого пола. Они одновременно играют роль теплоизоляции и фиксируют трубы в нужном положении. Это достигается за счет того, что на лицевой стороне мата сделаны специальные выступы, расположенные в шахматном порядке. Труба прокладывается между этими выступами, которые надежно фиксируют ее в нужном положении. Это более дорогой, но и более удобный и быстрый способ монтажа водяного теплого пола.

Независимо от того какую схему укладки и способ монтажа вы выбрали, избегайте чрезмерных перегибов труб, старайтесь лишний раз не наступать на них и не ронять тяжелые предметы. Даже небольшое повреждение трубы потребует замены всего контура.

Укладка труб водяного пола. Пример с подключением радиатора в систему

Отрезайте трубу только по месту, то есть начинайте укладку от подающего коллектора и отрезайте остатки трубы только после того, как доведете ее до возвратного коллектора. Не экономьте на трубах, не располагайте их в натяг и не пытайтесь сделать соединение двух отрезков. Возможная экономия не стоит потенциальных проблем, связанных с утечкой теплоносителя.

Уложенные трубы водяного пола

При укладке труб «змейкой», постарайтесь начало трубы расположить у «холодной» стены комнаты или у окна, чтобы компенсировать неравномерность нагрева пола. При укладке «спиралью» такой необходимости нет, пол всегда будет прогреваться равномерно.

Насос в системе теплого пола

Подключение труб к насосу

После того как все контуры будут разложены и подключены к коллекторной группе, можно приступать к гидравлическим испытаниям системы.

Испытания ВТП

Перед заливкой стяжки необходимо испытать всю систему повышенным давлением и температурой. Заполните систему теплоносителем. Убедитесь, что все контуры, присоединенные к коллекторной группе, заполнились. После чего доведите давление в системе до 5 бар. Давление будет постепенно снижаться, это нормально. При достижении давления в 2-3 бар снижение должно прекратиться. Снова доведите давление до 5 бар, повторите этот цикл несколько раз. Внимательно осмотрите все контуры циркуляции, убедитесь, что отсутствуют даже незначительные утечки.

Видео – Смесительный узел для теплого пола

Доведите давление в системе до отметки в 1.5-2 бар, что соответствует рабочему давлению и оставьте так на сутки. Давление не должно падать. Если все в порядке, то можно приступать к финальным испытаниям.

Выставите на котле максимальную рабочую температуру и установите циркуляционные насосы на достижение рабочего давления. Если теплый пол дополняет радиаторное отопление, то выставите регуляторы смесительных узлов на рабочие отметки. Дождитесь полного нагревания всей системы. Убедитесь, что все циркуляционные контуры теплые и нагреты примерно одинаково. Проверьте это еще раз через сутки. Если все в порядке, то можно отключать нагрев и готовиться к заливке финишной стяжки.

Заливка финишной стяжки

Заливать стяжку можно только на полностью остывшие трубы, не допускается заливка стяжки, если температура труб выше 25 градусов.

Оптимальным вариантом является использования специальной стяжки для теплого пола, она обладает наилучшим коэффициентом теплопроводности и прогревается максимально равномерно.

Толщина стяжки над трубами для жилых помещений должна составлять 20 мм, если вы делает теплый пол в гараже или мастерской, то целесообразно довести толщину слоя стяжки до 40 мм.

Бетон для стяжки

Плюсы и минусы смесей для заливки теплого пола

Рекомендация для лучшего твердения бетона

Не допускается включать нагрев теплого пола до полного высыхания стяжки, обычно это требует не менее 28 дней.

Поверх стяжки можно положить любое финишное покрытие, но наилучший эффект достигается при применении плитки и ламината.

Видео – Технология укладки водяного теплого пола

Понравилась статья?
Сохраните, чтобы не потерять!

Водяной теплый пол своими руками — инструкция и Видео

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла. При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

• Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
• Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
• Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
• Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
• Арматурная сетка или специальные модули для укладки труб;
• Трубы, уложенные в контур определенной формы;
• Бетонная стяжка толщиной не менее 5 см;
• Финишное декоративное покрытие.

Технология выполнения теплого пола

1. Подготовка основания под водяной теплый пол – очень важный этап. Пол должен быть ровным, без разности высот, трещин, уклона. Иначе в системе будут образовываться перепады давления, что может ее повредить. Перед началом укладки пола основание нужно выровнять: заделать цементным раствором большие трещины, мелкие неровности можно засыпать песком.
2. На основание укладывают гидроизоляционную полиэтиленовую пленку. Полосы пленки должны заходить друг на друга на 15-20 см, после укладки их необходимо проклеить скотчем.
3. По периметру пола, а также в местах стыка разных контуров укладывают демпферную ленту. Она изготовлена из пенополистирола, с одной стороны ленты есть самоклеящаяся полоска. К гладким стенам демпферную ленту клеят, а к шероховатым крепят с помощью саморезов. Высота ленты должна быть выше готового пола на 2-3 см. Излишки обрезают уже после заливки бетона.
4. Утеплитель для пола может быть любым. Но удобнее использовать полистирол, нарезанный в виде плит. Толщина плит утеплителя выбирается после теплотехнического расчета. Плиты укладывают встык, избегая образования щелей. Если между ними образовались большие зазоры, их заклеивают скотчем, чтобы бетон не проникал между плитами.

1. На утеплитель укладывают арматурную сетку. Размер ячеек сетки выбирают так, чтобы при закреплении труб было удобно выдерживать шаг укладки. Арматурная сетка кладется по всей площади пола.
2. Начинают укладку труб от коллекторного узла, оставляя некоторый запас для крепления трубы к коллектору. Весь контур желательно выполнить из единой трубы, без муфт – они увеличивают вероятность протечки.
3. Трубу закрепляют на сетке с помощью пластиковых хомутов. Хомуты затягивают не туго, чтобы зафиксировать трубу, но не создать напряжения материала.
4. Укладывают контур пола в строгом соответствии с проектом. Форма контура и способ укладки зависит от размеров помещения. Для контура с протяженностью более 20 метров лучше использовать контур в форме «улитки» – в нем меньше поворотов и углов, поэтому для заполнения системы можно выбирать циркуляционный насос с меньшей мощностью. Трубы при укладке не должны пересекаться и вплотную подходить к стенам и перегородкам – это нарушит условия теплопередачи.

1. После укладки контура можно приступать к его подключению к системе. Концы труб тщательно укладывают на подводе к коллектору и обрезают нужную длину с помощью трубореза. Труборез обеспечивает ровные края, строго перпендикулярные оси трубы.
2. На концы труб надевают компрессионные фитинги: накидную гайку, разрезное кольцо и ниппель. Обжимают разрезное кольцо с помощью специального инструмента – пресс-клещей.
3. Подсоединяют трубы с фитингами к коллектору. При этом можно использовать различный диаметр труб, а соединение с коллектором осуществлять с помощью разных фитингов.
4. Накидные гайки затягивают, используя ключ, прилагая небольшое усилие.

1. В местах, где трубы выходят из пола для защиты от механических повреждений устанавливают специальные металлические уголки.
2. Готовую систему теплого водяного пола нужно проверить на герметичность. Делать это можно как с помощью воды, так и используя сжатый воздух, нагнетаемый компрессором. Давление при опрессовке выбирается в соответствии с проектом.
3. Если теплый пол состоит из нескольких контуров, необходимо провести балансировку системы. Для этого с коллектора снимают защитные колпачки балансировочных вентилей и закручивают вентили до упора специальным ключом.
4. В проекте должна быть таблица, куда сведены результаты теплотехнического расчета. В таблице указано, на сколько оборотов следует открыть балансировочный вентиль для каждой петли теплого пола. Открывают их в соответствии с таблицей.

1. Начинают выполнение бетонной стяжки. Замешивают или заказывают бетон марки 400. Выставляют маяки из раствора.
2. Систему перед заливкой заполняют водой или воздухом, чтобы в трубах было внутреннее давление, и они не деформировались. Выкладывают бетон на отдельные участки, выравнивая их правилом и проверяя по уровню. При заливке следят, чтобы уровень всех участков был одинаков.
3. Бетон набирает зрелость в течение 28 дней. При этом необходимо следить, чтобы его верхний слой не пересыхал и не трескался, для этого поверхность стяжки периодически обрызгивают его водой и накрывают пленкой или укрывным материалом.
4. Финишное покрытие укладывают поверх бетона: плитку на плиточный клей, ламинат или паркет – обязательно с укладкой подложки, а линолеум – прямо на бетонную стяжку.

Водяные теплые полы, залитые бетоном – это проверенная эффективная технология, не требующая особого ухода. Следует соблюдать требования проекта и поддерживать установленную температуру теплоносителя. Если теплые полы выполняют в дачном загородном доме, и возможна заморозка системы, вместо теплоносителя лучше использовать антифриз.

Как своими руками правильно уложить теплый водяной пол, советы по монтажу

Содержимое:
1. Как рассчитать метраж трубы тёплого пола
2. Виды укладки труб теплого пола
   1. Ракушка или улитка
   2. Змейка
3. Последовательность укладки труб
4. Чем крепить трубы водяного пола
5. Нужно ли делать опрессовку водяного пола
   1. Как опрессовать тёплый пол
6. Частые ошибки при укладке труб

Согласно отзывам специалистов монтажных бригад, практически все проблемы в эксплуатации водяных теплых полов связаны с нарушениями во время проведения монтажных работ. Причем сложность представляет не только процесс укладки, но и этап подготовки.

Недавно профессиональных монтажников попросили рассказать, как правильно уложить теплый водяной пол, проверить качество сборки, а также о том какие наиболее распространенные ошибки допускают при сборке системы отопления.

Как рассчитать метраж трубы тёплого пола

Расчет длины трубы для водяного теплого пола делается следующим образом:

• Расчет трубы на 1 м² выполняется в зависимости от шага между спиралями. Если расстояние между витками контура составит 10 см, потребуется около 10 п.м. расходного материала, 30 см – 3,4 п.м. Расход трубы для водяного теплого пола остается неизменным при любом способе укладки. На разницу в метраже влияет исключительно расстояние между витками контура.
• Максимальное количество метров в одном водяном контуре составляет не более 70 м. При минимальном шаге в 10 см, 70 метров контура хватит для монтажа системы отопления на 7 м². Следовательно, чтобы прогреть комнату в 20 м², потребуется укладка трех отдельных контуров.
• На расчет количества трубы также влияет будущее расположение мебели. В месте, где будет стоять мебель, стелить полы не нужно. Водяной контур нельзя укладывать вплотную к стенам и перегородкам. Минимальное расстояние не менее 20 см. Чтобы рассчитать трубу, от общей площади необходимо отнять размеры отступов. Для стандартной комнаты в 20 м², это составит около 3,6 м².

Если учесть все три аспекта: подсчитать максимальную частоту шага укладки труб водяного теплого пола (10 см), количество контуров и неотапливаемую площадь, можно прийти к следующим результатам. На комнату 20 м², потребуется три отопительных контура по 55 п.м. трубы.

Виды укладки труб теплого пола

Существует несколько основных способов укладки теплого водяного пола. Самая простая схема укладки труб для водяного теплого пола – «улитка», позволяет выполнить самостоятельный монтаж, без привлечения специалистов. Низкая теплоотдача и эффективность способа «улитка» несколько снижает его популярность.

Также существует разновидность укладки – «змейка». Осуществить правильный монтаж змейкой достаточно проблематично и требует определенных профессиональных навыков. Но с помощью варианта укладки змейкой, удается сократить затраты на отопление.

Каждый из способов монтажа имеет следующие преимущества и недостатки:

Ракушка или улитка

Укладка пола осуществляется по спирали. При этом получается, что между трубами подачи горячей воды лежит обратка, в которой температура существенно ниже. Правильно проложить трубы пола улиткой достаточно просто.

Единственным недостатком метода является появление холодных зон при большом шаге укладки, что необходимо учитывать при необходимости рассчитать трубу. Оптимальным будет решение сделать шаг не более 10 см.

Змейка

Монтаж может быть выполнен обычной или двойной укладкой трубопровода. Правильная укладка труб для водяного теплого пола змейкой позволяет избежать появления холодных зон или неравномерного нагрева воздуха. Чтобы облегчить процесс монтажа, существуют специальные маты для крепления труб. Следуя инструкции по укладке, можно самостоятельно смонтировать систему отопления.

Чтобы разложить трубу змейкой, используют специальные фиксирующие элементы. Крайне важно, чтобы контур не был зафиксирован намертво. Труба под воздействием горячей воды будет расширяться и сужаться. Важно избежать деформации водяного контура после монтажа.

При выборе метода укладки, следует учитывать общую отапливаемую площадь помещения, наличие профессиональных навыков и соответствующего инструмента. Правильно подключить систему водяного отопления можно только строго соблюдая рекомендации и этапы монтажа, указанные производителем.

Последовательность укладки труб

Еще один эффективный способ монтажа «полистирольный». В данном случае установка осуществляется на теплоотражающие пластины. Основанием для укладки трубы служат специальные маты, имеющие пазы и защелки.

Полистирольная система имеет несколько основных преимуществ:

• Принцип укладки труб отличается простотой . Возможен самостоятельный монтаж водяного контура любым способом. На матах имеется специальная скоба для крепления трубы с защелкой замком, обеспечивающим необходимую надежную фиксацию.
• Отсутствует необходимость в проведении дополнительных бетонных работ . Маты имеют металлические термоотражающие пластины. В пластины укладывают красную трубу на подачу и синюю на обратку. Сверху осуществляют заливку специальным раствором. На высыхание поверхности требуется 1-2 дня. На полы можно сразу стелить ламинат или линолеум, или любой другой вид напольного покрытия, что сокращает время проведения монтажных работ.
• Скорость проведения монтажа . Полистирольный метод — это наиболее эффективная технология крепления труб водяного теплого пола. Отсутствует необходимость подвязывания и фиксации контура с помощью монтажной ленты или гарпунов. Скобы крепления расположены таким образом, чтобы полностью соответствовать необходимым техническим требованиям. Так, невозможно нарушить минимальный диаметр изгиба трубы, что является распространенной ошибкой при укладке без матов.
• Максимальная теплоотдача . Алюминиевые теплораспределительные пластины укладываются поверх водяного контура, вставляются в маты. Такое устройство позволяет равномерно распределять полученное тепло по всему помещению. Как вариант, можно использовать металлические или оцинкованные теплораспределяющие пластины.

Чем крепить трубы водяного пола

На решение к чему крепить трубы, влияет выбранный метод монтажа системы отопления и размер общей отапливаемой площади. Для больших помещений рекомендуется использовать панели для укладки и готовые клипсы. В небольших комнатах можно обойтись хомутами.

Нужно ли делать опрессовку водяного пола

Как показывает практика, это необходимо. Опрессовывать трубы нужно хотя бы по той причине, что не всегда укладка проходит с соблюдением необходимых норм и правил. Так, часто желая сэкономить, хозяева допускают монтаж не цельного контура, а скрутки из нескольких частей трубы. И, уже после того, как было уложено финишное покрытие и запущена система отопления, выясняется, что присутствуют протечки.

При заливке труб бетонной смесью, опрессовка крайне важна. Трубы, находящиеся под рабочим давлением, немного расширяются, и залитые в таком состоянии цементной стяжкой, не оказывают давление на окружающую стяжку при перепадах температуры теплоносителя.

Опрессовка водяного теплого пола может быть выполнена своими руками. Относительно небольшие сложности, связанные с проведением проверки полностью окупятся.

Как опрессовать тёплый пол

На сегодняшний день оборудование для опрессовки перестало быть редкостью. Причем, если раньше с этой целью использовали только промышленные установки, то сейчас можно приобрести механический ручной опрессовщик.

Как проводится данная процедура?

1. Труба подачи горячей воды подключается к опрессовщику. Обратка остается присоединенной к водяному коллектору, на котором перекрывается отсекающий вентиль.
2. Проводится опрессовка воздухом или водой. С помощью установки поднимается давление в водяном контуре. Практика показывает, что достаточно создать напор в 5-6 атм.
3. Закрытый водяной контур оставляется на сутки с подключенным аппаратом. Это дает возможность поднять давление при опрессовке в случае необходимости.
4. Через сутки проверяется давление в системе с предыдущими показателями. За это время изменений в давлении не должно быть.

Порядок опрессовки системы тёплого водяного пола включает проверку каждого отдельного контура, подключенного к коллектору. При присутствии свищей, локализацию можно найти с помощью обычного стетоскопа, или визуально, при опрессовке водой.

Частые ошибки при укладке труб

При выполнении работ, главное, не спешить и строго соблюдать инструкцию. Тогда даже самостоятельный монтаж будет качественным. Срок эксплуатации водяного контура составляет не менее 50 лет, но это возможно, только при соблюдении всех рекомендаций производителя относительно укладки теплых полов.

Технология укладки теплого пола: способы монтажа и подробная пошаговая инструкция!

Для создания теплой и комфортной атмосферы в доме используются не только традиционные системы отопления, но и другие методы, среди которых – теплый пол. Что это за система и как правильная технология укладки теплого пола поможет повысить комфорт проживания в домах и квартирах? Подробнее об этом и пойдет речь в данной статье.

Теплый пол своими руками

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Обратите внимание! Эксплуатация водяных теплых полов обходится владельцам намного дешевле, чем электрическая система, поэтому их часто используют в качестве основного источника тепла в доме.

Водяные теплые полы или электрические

Преимущества и недостатки

• равномерное распределение тепла по площади помещения;
• система не создает никаких проблем людям, страдающих от астмы или аллергии;
• вырабатываемая энергия является абсолютно безопасной;
• простой монтаж и эксплуатация теплого пола;
• установленная система не занимает полезное пространство в доме;
• конвекционные потоки при использовании системы подогрева пола отсутствуют.

• высокая стоимость электроэнергии при сравнении с другими видами топлива;
• наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
• при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
• система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Сравнительная характеристика

Поскольку водяные и электрические системы подогрева пола являются основными, важно ознакомиться с их сравнительными характеристиками. Ниже приведены некоторые вопросы для сравнения разных видов систем.

Теплый пол — какой лучше выбрать

Таблица. Сравнение разных систем теплого пола.

Выбор теплого пола

Выбирать тот или иной вид теплого пола необходимо с учетом не только своего бюджета, но и места дальнейшей установки. Как только система будет выбрана, а все материалы закуплены, можно приступать к монтажу.

Как выполнить укладку теплого пола своими руками?

Для того чтобы в доме или квартире было всегда комфортно, в них должно быть правильно организовано отопление. Одним из оптимальных решений является монтаж электрического теплого пола своими руками. Такое отопление обеспечит комфорт, оно не занимает пространство комнаты, не портит ее внешний вид и эффективно обогревает помещение, может использоваться как основное или дополнительное отопление.

Схема теплого пола под ламинат.

Особенности керамической плитки

Если данное покрытие использовать самостоятельно, то оно является холодным. Но если будет выполнена укладка теплого пола под плитку, то такое решение позволит эффективно обогревать комнату, ходить по такому покрытию будет приятно. Уложить теплый пол, электрический или водяной, можно самостоятельно. Он может быть использован как в качестве основного, так и дополнительного источника отопления.

Схема укладки керамической плитки на пол.

Укладка теплого пола позволяет распространяться теплу снизу вверх, при этом самый теплый воздух расположен внизу, а вверху он немного прохладнее. Такое распределение теплого воздуха является самым комфортным для человека, когда ноги находятся в тепле, а на уровне головы воздух прохладнее.

Установка теплого пола своими руками — доступное решение для любого домашнего мастера, после чего сверху укладывают керамическую плитку. Такой вид отопления не пересушивает воздух, нет повышенной циркуляции воздуха, поэтому не переносится пыль и нет сквозняков.

Укладка в качестве покрытия теплого пола керамической плитки позволяет получить прочную конструкцию, которая не боится перепадов температуры и имеет высокую теплопроводность.

Под керамическую плитку своими руками может быть выполнен монтаж как электрического, так и водяного теплого пола.

Особенности водяного пола

Заливка водяного теплого пола.

Такой теплый пол можно устанавливать в любом помещении, поэтому он очень популярен. Сначала устанавливается система трубок, по которым будет двигаться теплоноситель, а сверху выполняется монтаж напольного покрытия. Чаще всего это плитка, но может быть и ламинат.

Состав водяного теплого пола:

• верхним слоем идет керамическая плитка;
• под ней слой клея;
• бетонная или песочно-цементная стяжка;
• система трубок;
• армирующая сетка;
• теплоизоляционный материал;
• подготовленное основание.

Перед началом монтажа по всему периметру комнаты надо уложить демпферную ленту, она будет компенсировать расширение бетонного основания во время его нагрева.

Бетонную стяжку можно заливать только после того, как будет полностью выполнен монтаж системы водяного пола. Чтобы ускорить процесс сушки стяжки, можно использовать уже смонтированный теплый пол, по которому пропускают теплоноситель, но не рекомендуется, чтобы его температура превышала 30 градусов.

Особенности электрического теплого пола

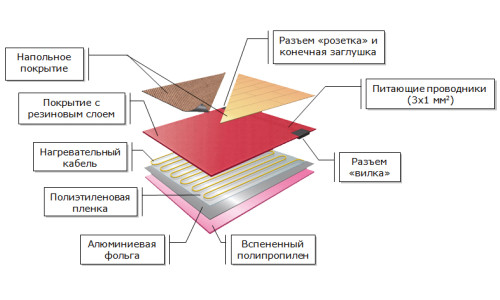

Схема для монтажа электрического теплого пола.

Распространенным решением также является и теплый электрический пол. Он может быть кабельным, пленочным или инфракрасным. Можно приобрести кабель в катушках или уже готовые секции в виде матов.

Виды электрического теплого пола между собой отличаются способом монтажа. Подача питания на кабель выполняется через терморегулятор, что позволяет регулировать температуру. Если обычный кабель не должен нагреваться во время передачи энергии, то в нагревательном кабеле все наоборот. При прохождении через него электрического тока происходит нагрев кабеля, за счет чего и обеспечивается обогрев помещения.

Как кабель, так и маты укладываются в бетонную стяжку. При использовании матов плитку можно класть прямо на них, проведение дополнительных работ не требуется.

При использовании одножильного кабеля его конец после выполнения монтажа должен вернуться к началу. Если же используется двухжильный кабель, то этого не требуется.

Теплый электрический пол можно положить поверх старой плитки или стяжки.

Схема инфракрасного теплого пола.

Для этого используются готовые нагревательные маты. Их можно надрезать, чтобы повернуть на 90 или 180 градусов, но делать это надо аккуратно, не допуская повреждение кабеля.

Под те места, где будет располагаться крупная бытовая техника или мебель, электрический кабель не укладывают, чтобы не происходил его перегрев.

Финишная стяжка укладывается только после того, как будет проверена работоспособность всей системы. Для того чтобы электрический пол эффективно обогревал помещение, толщина стяжки не должна превышать 50 мм, иначе она просто не сможет прогреваться.

При укладке инфракрасного пленочного пола надо использовать теплоотражающий материал, в котором нет алюминиевой фольги, для этого используется полипропиленовая пленка.

Инфракрасный пол монтируют там, где он не будет перегреваться, иначе он выйдет из строя. Если на него будет укладываться плитка, то надо использовать твердую теплоотражающую подложку. Если сверху будет установлена мебель, то расстояние от пола до ее дна должно быть не менее 30 мм.

При укладке керамической плитки на такой тип отопления ширина швов должна быть 2-3 мм, чтобы обеспечить ее беспрепятственное расширение во время нагрева поверхности.

В том случае когда электрический теплый пол будет использоваться в качестве основного источника, на 1 м² необходимо 140-180 Вт мощность. Если же это будет дополнительный источник обогрева, то достаточно всего 80 Вт.

Самостоятельный монтаж электрического теплого пола

Варианты раскладки труб теплого пола.

Для проведения работ вам понадобятся:

• готовые маты или кабель;
• термостат;
• утеплитель;
• армирующая сетка;
• песчано-цементный раствор;
• правило;
• керамическая плитка или другое напольное покрытие.

Сначала выполняются подготовительные работы, во время которых удаляют мусор и пыль, а также заделывают все имеющиеся щели. Теперь надо покрыть поверхность грунтовкой для бетона.

Согласно предварительно выполненной схеме размещения мебели, сделайте разметку на поверхности пола, чтобы в этих местах не было нагревательного кабеля.

По периметру комнаты на стену крепят демпферную ленту и на пол укладывают слой утеплителя, чаще всего это пенофол. Сверху укладывают армирующую сетку. Теперь можно переходить к укладке матов, при этом надо следить, чтобы не было их пересечения.

От стены нужно отступить не меньше 50 мм, от других отопительных элементов — не меньше 100 мм. После укладки матов проводят их подключение к термостату и к сети, после чего выполняют пробный запуск системы отопления.

Если все нормально, то можно переходить к следующему этапу. Заливают стяжку толщиной около 10 мм. Надо подождать, пока она полностью высохнет, и снова проверить работу системы. Если все нормально, то можно выполнять укладку плитки или другого напольного покрытия.

Как видите, теплый пол является отличным решением как для основного, так и для дополнительного отопления. По нему не только приятно ходить, он также незаметен, поэтому не будет мешать в оформлении комнаты, как обычные радиаторы отопления.
