Труба для водяного теплого пола из сшитого полиэтилена

Сшитый полиэтилен для теплого пола: как обустроить теплый пол из сшитого полиэтилена

Система теплый пол позволяет ощутимо повысить уровень комфорта в доме. Выделяемое системой тепло распространяется в комфортной для хозяев зоне, не стимулирует движение воздуха с пылью. При наличии определенных навыков и знаний сделать пол с трубопроводом из полиэтилена можно самостоятельно.

Мы расскажем, как применять самый недорогой материал в обустройстве напольного обогрева. В представленной нами статье подробно разобрано, как грамотно уложить сшитый полиэтилен для теплого пола, с каким шагом и по какой схеме расположить. Наши советы помогут соорудить идеально действующую систему.

Сшитый полиэтилен: особенности и преимущества

Сшитый полиэтилен – вариант обычного этилена, усиленный путем химического, физического или комплексного воздействия. Благодаря этой процедуре кроме характерных продольных связей в структуре полимера появляются поперечные соединения.

В итоге производственных манипуляций полиэтиленовые изделия получают стабильность размеров, приобретают повышенную прочность к деформированию, воздействию высокой температуры. Процесс обработки с введением в состав полимера органических соединений называется «сшивкой».

В зависимости от технологии выполняют его либо перед, либо после экструдирования. Длинные трубы в бобинах из сшитого полиэтилена используются для обустройства систем отопления из-за своей высокой герметичности – риск возникновения протечек сводится к нулю.

Технические характеристики линейных изделий из сшитого полиэтилена:

внешний диаметр 10-200 мм;
толщина стенки 2-5 мм;
средний удельный вес 110 г/пог.м;
плотность 940 кг/м 3 ;
размягчение при температуре более +100º С, плавление +200ºС, горение +400ºС;
среднее рабочее давление 6 МПа;
средняя теплопроводность – 0,4 Вт/мК.

Учитывая, что максимальная температура теплоносителя составляет +90º С, а давление не превышает 4 бар, можно сделать вывод, что трубы такого типа отлично подходят для монтажа водяного теплого пола.

В сравнении со стальными гофрированными или медными трубами, также нередко используемыми для теплого пола, эти изделия имеют следующие преимущества:

Устойчивость к коррозионным процессам. Материал не подвержен коррозии, воздействию агрессивных сред, не деформируется при повышенной кислотности, щелочности, а также при контакте с органическими веществами.
Отличные прочностные характеристики. Устойчивость к статическим и динамическим нагрузкам, стойкость к разрыву, сгибанию, растягиванию и пр. Трубы без повреждений переносят воздействие низких и высоких значений температуры.
Стабильная пропускная способность. На стенках трубопровода не откладывается осадок, сокращающий внутренний диаметр труб.
Эластичность. Гибкие трубы не разрываются при сгибании под любым радиусом.
Экологическая безопасность. При нагревании изделия не выделяют токсины.

При правильном монтаже и соблюдении рекомендованного терморежима полиэтиленовый теплый пол прослужит не менее 50 лет. Полностью затраты на создание системы окупаются за 1-2 года.

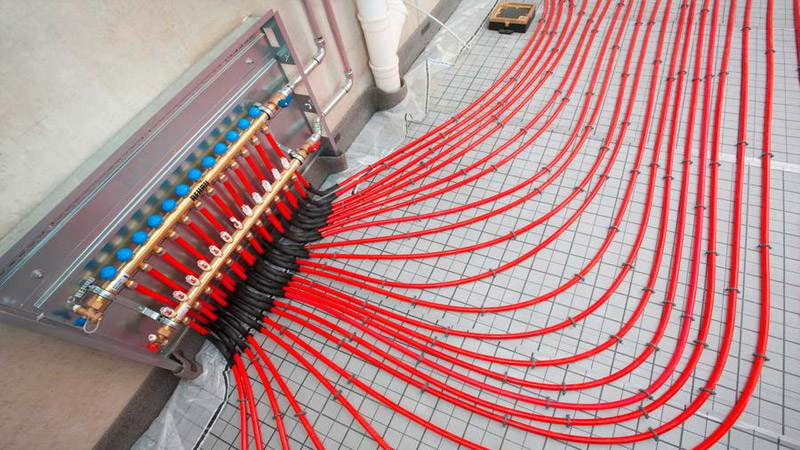

Монтаж теплого пола по шагам

Технология устройства заключается в поэтапном создании слоев, укладываемых в строгой последовательности. Общая толщина системы составит 10-20 см в зависимости от характеристик стяжки, используемого утеплителя и армирования.

Стандартный процесс устройства водяного пола из полиэтиленовых труб включает ряд этапов:

Как укладывать сшитый полиэтилен для теплого пола: укладка труб своими руками

Чтобы водяной пол прослужил долго и качественно, для его обустройства нужно использовать трубы из меди, металлопластика или сшитого полиэтилена. Последний вариант является наиболее недорогим, отвечая при этом всем эксплуатационным требованиям.

Как производятся трубы для теплого пола

Прочность сшитого полиэтилена объясняется особенной технологией его изготовления, благодаря чему создается трехмерная молекулярная сетка.

Для этого используются следующие методы:

Нагревание полиэтилена вместе с пероксидом (РЕХ-а).
Воздействие влаги и имплантированного силама, совместно с катализатором (РЕХ-в).
Бомбардировка электронами (РЕХ-с).
Применение азота (это вариант используется очень редко).

В итоге удается сообщить полиэтилену такие характеристики, которые делают его одним из наиболее подходящих материалов для изготовления труб водяного теплого пола.

Преимущества и недостатки сшитого полиэтилена

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам. Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя.

Какие трубы для теплого пола лучше

Определяясь с трубами для водяного нагревательного контура, рекомендуется обратить внимание на продукцию компании Rehau.

Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

Rautitan stabil диаметром 16–40 мм. Стенки этих изделий имеют трехслойную структуру. В качестве внутреннего слоя используется сшитый полиэтилен РЕХ-с, со степенью сшивки 60%. Далее идет алюминиевая фольга, противостоящая проникновению кислорода. В качестве наружного оформления используется листовой полиэтилен РЕ. Трубы данного типа рассчитаны на рабочую температуру до +90 градусов, при давлении не более 10 бар.
Rautitan flex диаметром 16–63 мм. Изготовляются из инновационного полиэтилена типа РЕХ-а со степенью сшивки 70%, для производства которого применяется пероксидная технология. Внешним покрытием здесь выступает этилвинилалкоголь, отличающийся полной воздухонепроницаемостью. Трубы Rautitan flex имеют хорошую эластичность, что позволяет организовывать теплые полы сложной конфигурации.
Rautitan pink. Характеристики этих изделий в основном такие же, как и у предыдущей разновидности. Хорошая эластичность труб Rautitan pink позволяет им сохранять эксплуатационные показатели во время изгибания. Рекомендованные условия применения: температура – до +95 градусов, давление – до 9 бар.

Подбор труб Rehau для организации теплых полов осуществляется в диапазоне диаметров 12-32 мм: это позволяет обойтись без обустройства очень толстой и тяжелой стяжки. То же самое касается и продукции других компаний.

Как провести монтаж

Перед началом укладки сшитого полиэтилена для теплого пола необходимо выбрать наиболее оптимальный способ соединения отдельных элементов теплого пола. Проще всего это делать с помощью напрессованных и компрессионных фитингов.

Фитинги для укладки труб

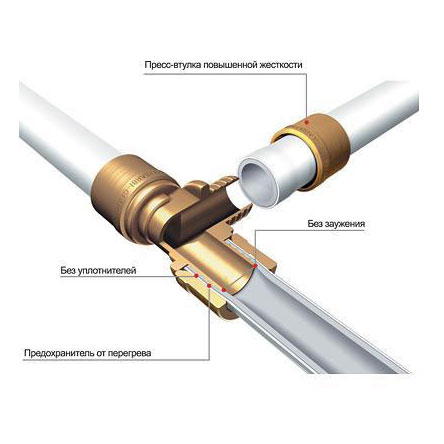

Компанией Rehau предлагаются надвижные муфты и фитинги, обеспечивающие высокую надежность соединения труб из сшитого полиэтилена. По ходу установки труба сначала оснащается надвижной муфтой. Далее в работу вступает специальный экспандер, способный расширить внутренний диаметр изделия до нужного значения. Для проведения этой операции потребуется несколько приемов. Далее проводится фиксация штуцера подходящего по диаметру фитинга, с последующим надвиганием на него гильзы. Подобные соединения отличаются очень высокой степенью устойчивости к большинству агрессивных воздействий (в том числе повышенного давления и нагревания).

Если есть весь необходимый инструмент, установка водяного теплого пола из сшитого полиэтилена не занимает слишком много времени. При этом особенные навыки обычно не требуются: главное при этом – строго соблюдать инструкцию. Благодаря отсутствию в системе резиновых комплектующих удается добиваться значительного увеличения срока эксплуатации. Речь прежде всего идет об уплотнителях из резины, которые довольно быстро выходят из строя.

Схема укладки

Для правильного проведения монтажных работ во время разработки проекта составляется четкая схема того, как именно будут располагаться трубы. Наиболее популярными схемами укладки является одинарная или двойная змейка, а также спираль.

При этом важно соблюдать рекомендованные специалистами параметры:

Средний параметр длины нагревательного водяного контура рекомендован в пределах 40-60 м. В любом случае, делать трубопровод длиннее 120 м не эффективно.
Минимальное значение шага укладки труб – 10 см, максимальное – 35 см. Если комната имеет сложную форму, или когда требуется увеличить уровень обогрева, допускается использование различных дистанций между отдельными витками контура. Уменьшение шага укладки разрешается возле наружных стен или входной двери.
Чтобы уложить демпферную ленту, от стен по периметру делается отступ в 20-30 см.

Перед покупкой полиэтиленовых труб для теплого пола первым делом нужно определиться с общей длиной контура.

Какие инструменты нужны

Для монтажа водяного теплого пола из сшитого полиэтилена своими руками необходимо обзавестись некоторыми инструментами (их можно арендовать, во избежание лишних финансовых трат).

Компания Rehau предлагает для своей продукции комплектацию марки Rautool:

Специальные ножницы для порезки труб из полиэтилена.
Расширитель и насадки разного диаметра.
Ручной пресс. С его помощью проводится опрессовка надвижных гильз, имеющих специальные штифты и насадки для крепления. Надвижные элементы имеют стандартные диаметры.
Пружины, которыми сгибаются трубы Rautitan Stabil. Обычно они приобретаются отдельно.

Особенности монтажа водяного теплого пола

Перед укладкой контура с основания пола необходимо тщательно убрать всю грязь. При наличии перепадов высоты их необходимо выровнять. Если дефекты серьезные, зачастую приходится укладывать черновую стяжку. На готовое основание настилается утеплитель со специальным отражателем, препятствующий теплопотерям в сторону перекрытия. Далее укладывают слой гидроизолирующей пленки и арматурной сетки с фиксирующими хомутами. В качестве альтернативного решения довольно часто используются полистирольные маты с углублениями.

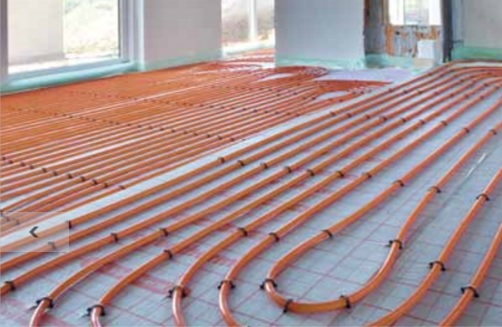

Монтаж теплого пола из сшитого полиэтилена осуществляется по ранее составленной схеме. Для соединения отдельных участков используются вышеупомянутые фитинги. Готовая система коммутируется с коллектором и тестируется на предмет работоспособности. На этой стадии важно обнаружить и устранить любые протечки, т.к. после заливки финишной стяжки сделать это будет гораздо сложнее.

Как выбрать трубы для теплого пола?

Приступая к идее создания эффективной системы отопления в жилом доме, важно определить цели и задачи, которые будет решать отопительное оборудование и насколько подходят для данной ситуации те или иные расходные материалы.

В последнее время прослеживается тенденция перехода от традиционного радиаторного отопления к оборудованию теплого пола. Этот способ обогрева, как показывает статистика и практическое применение, оказывается на много эффективнее из всех существующих вариантов отопления. Нагрев водяного контура, уложенного в бетонной стяжке или в деревянной конструкции, осуществляется за счет циркуляции теплоносителя. Подача теплой воды может быть осуществлена за счет работы автономного котла или при использовании централизованной подачи теплоносителя. В основе конструкции лежат водяные трубы, используемые для основной работы теплого водяного пола. От того из каких труб сделаны магистрали отопительного контура, зависит не только эффективность работы домашней системы отопления, но и комфорт и безопасность обитателей дома. Какие материалы нужны для монтажа греющих полов? Из какого материала могут быть трубопроводы системы отопительной системы и как правильно рассчитать необходимое количество труб для реализации проекта.

На эти вопросы постараемся найти ответы, которые помогут вам успешно справиться с поставленной задачей.

Насколько принципиален правильный выбор труб для теплых полов

Водяная система отопления, когда каналы, по которому циркулирует теплоноситель, укладываются в пол и по ним циркулирует теплая вода, на первый взгляд проста и понятна. Другое дело, как осуществить монтаж трубопровода на подготовленную поверхность, грамотно уложить петли водяного контура, обеспечить прочное соединение труб и соответственно осуществить подключение готовых магистралей к распределительному оборудованию. Здесь возникает много вопросов, на которые следует искать нужные ответы и соответственно, принимать грамотные инженерные решения.

На теплый пол в домашних условиях могут возлагаться разные задачи. Некоторые предпочитают использовать подобный вариант обогрева на ограниченных участках жилых помещений. Другие ставят перед теплыми полами масштабные задачи – обогрев всей жилой площади объекта. Труба для теплого пола в этом случае играет едва ли не решающую роль. Качество трубы, ее прочность и надежность являются главными условиями эффективной работы отопительной системы, тем более, когда речь идет о большой длине водяных контуров.

В настоящее время рынок расходных материалов для систем отопления довольно разнообразен. В торговой сети можно увидеть расходные материалы, специально рассчитанные для монтажа в пол, отличающиеся способом изготовления и составом. На первый взгляд, только стоимость материалов может стать решающей в плане выбора, однако на самом деле, к вопросу выбора водяной магистрали следует отнестись внимательнее. Существует ряд критериев, по которым следует выбирать расходный материал для отопительных контуров греющих полов».

Среди наиболее важных критериев, следует отметить следующие аспекты:

сечение водяного канала не должно превышать 16 мм, учитывая толщину стяжки;
все расходные материалы должны быть маркированы соответствующим образом, рассчитанные для использования в низкотемпературных системах обогрева;
способность трубы выдерживать значительные перепады рабочего давления теплоносителя в системе;
технологическая устойчивость материала к высоким температурам;
устойчивость трубопровода к механическим воздействиям и реакция материала на нагрев;
удобство в эксплуатации, включая осуществление текущего и аварийного ремонта.

Важно! При покупке труб обращайте внимание на название фирмы, компании – изготовителя. Хорошо известный бренд станет для вас гарантией качества расходных материалов, надежности всей отопительной системы.

В большинстве случаев сегодня отдается предпочтение работам с металлопластиковыми и полимерными трубами, в основе которых лежит сшитый полиэтилен. Такие материалы уже прошли проверку на практике и служат в качестве основных элементов трубопроводов систем отопления не один год и в самых разных условиях.

При желании и при финансовых возможностях можно сделать ставку на медный трубы, но в данном случае теплый пол для вас станет золотым, в прямом смысле слова. Теплый пол, в котором труба является основным рабочим элементом, может иметь различную длину. Делать напольный обогрев во всем доме, используя дорогостоящий расходный материал, занятие неблагодарное. Медные трубопроводы подойдут для монтажа водяного контура в ванной комнате или на кухне. Использовать медные магистрали в других целях — напрасная трата средств.

Каждый вид магистральных водяных контуров, используемых в отопительных системах греющих полов, имеет свои технологические характеристики. Соответственно, трубопроводы в таком ситуации обладают различными техническими параметрами и отличаются условиями монтажа.

Для справки: в практической плоскости наиболее часто используется пластмассовые изделия. До 90% всех установок водяных полов осуществляется из полимерных материалов. Причина такой популярности и распространенности заключается в том, что этот расходный материал доступен по цене и удобен с практической точки зрения.

Какие существуют варианты при выборе оптимального расходного материала для теплых полов? Разберемся подробнее

Вариант первый — используем медные трубы

В данном случае долго останавливаться на этом варианте не стоит. Выше уже писалось о том, что медь для теплого пола – дорогое удовольствие. Здесь во внимание берется не только стоимость расходного материала, но и сложности монтажа всей системы отопления. Укладка труб из меди осуществляется с помощью специального оборудование и с соблюдением определенной технологии, поэтому самостоятельно сделать такой вариант обогрева не удастся. Несмотря на высокую стоимость медных труб, и расходов, связанных с монтажом, такие изделия обладают высокими технологическими характеристиками. Медь прекрасно проводит тепло, и отличаются высокой устойчивостью к коррозии.

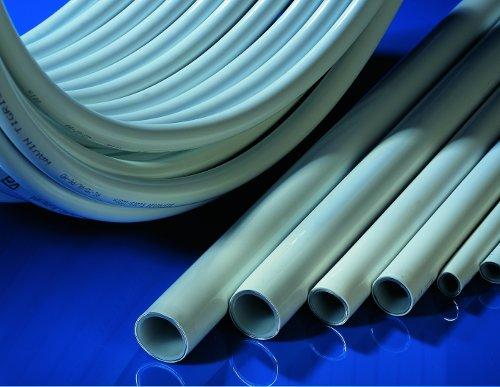

Вариант второй – металлопластиковые трубы

В отличие от медных труб, хороший и удобный вариант для теплых полов станет использование металлопластиковых отопительных водяных контуров. Этот материал довольно распространен сегодня и пользуется достаточной популярностью.

Для справки: металлопластиковые трубопроводы имеют высокий КПД и долговечны. Имея внутри прослойку из алюминиевой фольги, металлопластиковые трубы имеют относительно высокую теплопроводность. Благодаря внутренним и наружным слоям из полимеров, изделия имеют необходимую прочность и хорошую сопротивляемость коррозийным процессам.

Стоимость такого расходного материала считается приемлемой, поэтому немало потребителей делают ставку именно на металлопластик. Выбор, из какого материала, из металлопластика, из меди, или из полимерных материалов сделана труба, используемая для вашего теплого пола, какая лучше, какая хуже, за вами. Все варианты имеют право на реализацию и ничем кардинальным, кроме цены, не отличаются. Очень важным моментом, на который следует обратить внимание, являются следующие аспекты:

металлопластиковые трубы способны выдерживать гидродинамические, термодинамические и механические нагрузки;
расходный материал удобен в монтаже и в процессе дальнейшего обслуживания;
изделия обладают значительными сроками эксплуатации.

На сегодняшний день компании – изготовители в основном выпускают пятислойную металлопластиковую трубу, в которой три слоя являются основными, а два клеевыми, т.е. связующими.

Благодаря многослойности металлопластиковые трубы выдерживают механические и динамические нагрузки, что является немаловажным для успешного монтажа трубопровода теплых полов. Водяные контуры укладываются петлями, в виде змейки или спирали, поэтому в процессе монтажа водяная петля имеет множество изгибов и поворотов.

Третий вариант — трубы полимерные, из сшитого полиэтилена

Медь или металлопластик, какая труба лучше для оборудования теплых полов, однозначно ответить нельзя. Ответом на этот вопрос является популярность третьего варианта, использование полимерных труб. Изделия изготавливаются из сшитого полиэтилена. Аморфность и химическая нейтральность полимеров обеспечивает водяным петлям, изготовленным из него отличную устойчивость к высоким температурам. Расчетные температурные параметры, при которых могут использоваться полимерные трубопроводы, позволяют работать с теплоносителем температурой 95 0 С. Все полимерные расходные материалы имеют специальную маркировку PN.

На заметку: Для теплых полов используется специальная маркировка PN 10. В трубопроводе с этой маркировкой рабочее давление жидкости не должно превышать 10 атмосфер. Для изделий марки PN10 рекомендованная максимальная температуру теплоносителя составляет 55 0 С.

Прочность материала достигается за счет технологии производства. Сшитые полиэтиленовые трубы для теплых полов должны иметь плотность сшивки в пределах 65-80%.В зависимости от поверхностной обработки зависит плотность сшивки. Прочность и герметичность соединений всех петлей в единый отопительный комплекс, обеспечивается специальными фитингами. При помощи сварочного аппарата можно успешно сделать водяной отопительный контур необходимой длины. Длина трубы водяного контура для теплого пола является одним из их основных технологических аспектов реализации проекта «теплые полы». В отличие от медных и металлопластиковых труб, полимерные расходные материалы позволяют сооружать отопительные петли максимально допустимой длины (до 120м).

Единственным недостатком этого варианта расходного материала для отопительных систем греющие полы, является достаточно большой радиус изгиба трубы (8 диаметров и более). Другими словами, при диаметре канала 20 мм, расстояние между двумя линиями петли будет не менее 320 мм, что существенно сказывается на степени нагрева бетонной стяжки и напольного покрытия.

Четвертый вариант, как альтернатива — PEX трубы

Самый дешевый способ решить проблемы с монтажом водяного контура, использовать PEX- трубы. Стоимость такого расходного материала невысока. Такой материал прекрасно отдает тепловую энергию в напольное покрытие и рассчитан на длительную эксплуатацию. Единственный аргумент, который выдвигают специалисты по теплым водяным полам, работая с этим материалом, необходимость жесткой фиксации трубопровода в момент укладки. Если пренебречь этим замечанием, ваша труба может легко разогнуться и тогда нарушиться все расположение и схема трубопровода.

Что бы избежать подобных неприятностей следует осуществлять укладку отопительного контура из этих материалов на специальную подложку, в которой предусмотрены ячейки для магистрали.

Как рассчитать оптимальный расход труб для теплого пола

Если с материалами, из которых изготавливаются трубы для напольного обогрева ситуация достаточно понятная, то с количеством расходного материала, необходимого для оборудования системы отопления «теплый водяной пол», возникает немало вопросов. Какую выбрать трубу для монтажа теплого пола, и в каком количестве, помогут специальные расчеты.

Расход материала определяется еще на стадии проектирования самой отопительной системы. Исходить при расчетах надо из того, что максимально допустимая длина водяного контура не должна превышать 120 м. Одна петля водяного контура должна быть сделана из одного, цельного куска трубы.

Важно! Система теплые полы не допускает укладку и монтаж трубопроводов с множественными соединениями. Единственным исключением могут стать фрагменты, вставленные в тело контура при аварийной протечке в процессе ремонта.

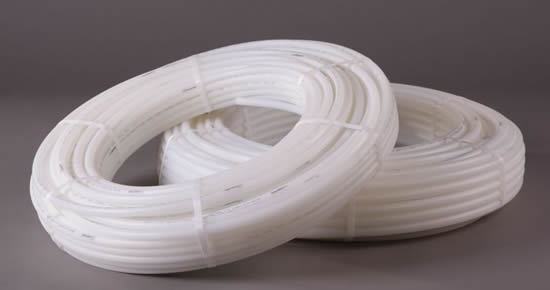

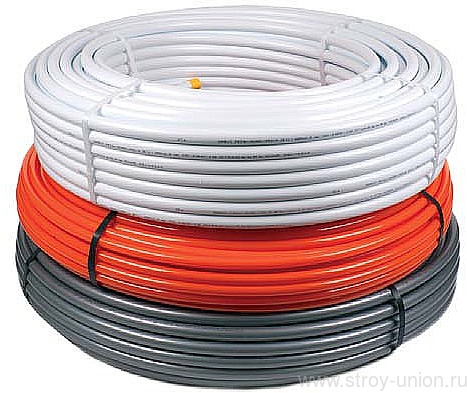

В продаже имеются трубы, скрученные в бухты. Как правило, одной бухты хватает, что бы накрыть пол в отапливаемом помещении площадью в 20 м 2 . Если для вас общая площадь отапливаемых помещений известна, то можно подсчитать приблизительный метраж водяной магистрали. При расчетах учитывайте шаг трубопровода, т.е. расстояние между соседними витками петли. Максимально допустимый размер шага 35 см. Больше нельзя, меньше, пожалуйста, если вы хотите создать в помещении более высокую температуру.

Заключение

Если вы хотите сделать все грамотно и на высшем уровне, пригласите для монтажа отопительного контура специалистов. Самостоятельно можно выполнять работы по укладке теплых полов на небольшие площади. Правильный расчет расход водяных магистралей обеспечит вам существенную экономию средств.

Не стоит пренебрегать значением проектных работ для оборудования системы отопления. Подготовленный проект обеспечит нормальный монтаж, без эксцессов и сбоев. Результатом грамотной работы станет полноценная отопительная система в вашем доме, рассчитанная на длительную эксплуатацию.

Труба для водяного теплого пола из сшитого полиэтилена

Трубы из сшитого полиэтилена могут представляться как не слишком прочные элементы со швом по всей длине. Может показаться, что трубопроводы такого формата не могут выдержать воздействия горячей воды. Однако на деле сшитый полиэтилен не имеет ничего общего с традиционным шитьем, швов при производстве таких труб не образуется.

Прочность этого современного материала не вызывает сомнений у профессионалов, и полиэтиленовые трубы вполне успешно используются при организации водопроводов и систем отопления уже не первый год. Для монтажа теплого водяного пола этот материал тоже становится очень популярным.

Технология производства

Обыкновенный полиэтилен обладает линейным строением молекул, что придает материалу отличную пластичность, но не обеспечивает достаточной прочности и устойчивости к разного рода нагрузкам. Чтобы придать полиэтилену достойные эксплуатационные характеристики, его молекулы «сшиваются».

Между отдельными молекулами создаются прочные химические связи, благодаря чему молекулы выстраиваются в объемную сетку, свойственную большинству строительных материалов. Это придает материалы высокую прочность, не отнимая пластичности. Кроме того, таким образом обеспечивается важная для трубопроводов водяного теплого пола устойчивость к высоким температурам.

В отличие от обычного полимера, который расплавился бы под действием нагретого теплоносителя, сшитый материал не теряет своих свойств и не деформируется. Против деформаций работает и память материала – его можно изогнуть или сплющить механическим воздействием, но после исчезновения деформирующего фактора труба всегда будет стремиться принять изначальную форму.

Превращение линейной структуры в трехмерную может происходить химическим или физическим способом. Существуют следующие методы производства сшитого полиэтилена:

PE-Xa – связи молекул изменяются под действием пероксидов. Доля измененных молекулярных цепей при этом методе доходит до 85%. Благодаря этому материал не только становится очень прочным, но и приобретает высокую эластичность.
PE-Xb – самый дешевый способ производства. Сшитый полиэтилен образуется путем воздействия на материал раствором силана, воды и катализатора. Гибкость полученных труб при этом невысока, диаметр изгиба очень ограничен, так как процент сшивки равняется не больше 65.
PE-Xc – физический способ, обработка сшитого полиэтилена направленными электронами. Степень сшивки при таком способе еще ниже, поэтому пластичности и прочности, достаточной для конструирования теплого пола, материал не приобретает.
PE-Xd – устаревшая технология производства сшитого полиэтилена путем воздействия на материал соединениями азота. Этот метод в наше время практически вышел из употребления.

Таким образом, для создания качественного теплого пола лучше всего использовать контуры из сшитого полиэтилена, созданные с применением перекисей. Многие производители дополнительно покрывают такие трубы дополнительными защитными слоями, предотвращающими прохождение кислорода внутрь трубопроводов и увеличивающими стойкость материала к химическому разрушению.

Детали из сшитого полиэтилена выдерживают давление до 10 атмосфер, температуры до 95 градусов, а благодаря широкому ассортименту диаметров можно подобрать подходящую модель для любой системы отопления. Диапазон рабочего давления может быть дополнительно увеличен, если полиэтиленовые стенки трубопровода будут покрыты сваренным алюминием.

Почему стоит использовать полиэтиленовую трубу?

Ответ прост: полиэтиленовый трубопровод соответствует всем необходимым характеристикам, которыми должен обладать материал теплого пола. Трубы, используемые в этих системах, должны обладать следующими характеристиками:

стойкость к механическим повреждениям;
долгий срок службы;
стойкость к химической коррозии;
безопасность для экологии и здоровья людей, в частности отсутствие выделений в теплоноситель;
низкий показатель температурного расширения;
пластичность;
достойные коэффициенты теплоотдачи;
способность к звукопоглощению.

Этим требованиям отвечает широкий ряд материалов, используемых при трубопрокатном производстве. Хорошо подходят для конструирования теплых полов детали из меди, стали, металлопластика, полимеров.

Традиционная медь давно применяется при прокладке трубопроводов и успела себя хорошо зарекомендовать. Существенный минус этого материала – высокая цена. Кроме того, понадобится дополнительно покрывать контуры отопления слоем полимеров, так как контуры теплых полов монтируются внутрь цементной стяжки.

Гофрированная сталь имеет более низкий расход, монтаж ее проще, а характеристики не хуже, чем у меди. Однако стоимость стального трубопровода столь же высока.

Трубопроводы из металлопластика появились не так давно, но уже успели показать себя как прекрасный материал для прокладки магистралей отопления при монтаже теплого пола.

Проблема с ними заключается в том, что резьба, с помощью которой соединяются участки контуров, со временем покрывается накипью, что может вести к протечкам. К тому же, монтаж металлопластиковых труб сложен, нужно соблюдать осторожность, чтобы не повредить материал в процессе установки.

Трубы из полимеров, в том числе и из сшитого полиэтилена, являются самым современным и оптимальным вариантом для конструирования теплых полов. Их характеристики максимально совпадают с требуемыми, а цена их не так высока. К недостаткам можно отнести тот факт, что полиэтиленовым трубам не так просто придать нужную форму при монтаже из-за их невысокой гибкости.

Сшитый полиэтилен или металлопластик?

Эти два варианта являются самыми распространенными и оптимальными для создания теплого пола, поэтому выбор обычно делается именно между ними. По стоимости они практически не отличаются, так что выбор должен основываться на особенностях условий эксплуатации.

Дело в том, что, если монтаж производится на небольшой площади и необходимо делать много изгибов труб, металлопластиковый трубопровод подойдет лучше, так как низкая гибкость сшитого полиэтилена не позволит сформировать сложные диаметры. Если же укладка теплого пола производится в больших помещениях, полиэтилен окажется лучшим вариантом.

Существует мнение, что по надежности полиэтилен превосходит металлопластиковые конструкции. Полиэтилен отлично выдерживает критические показания температуры и при заморозке не трескается даже в местах соединений элементов системы. Плавиться материал начинает только при температуре в 400 градусов, а при горении не выделяет токсичных веществ, распадаясь, как и любая органика, на воду и углекислый газ.

Кроме того, полиэтилен устойчив к большинству химических веществ. Только тяжелые органические соединения – жиры и масла – могут привести к разбуханию полиэтиленовых труб. Контакта с сильными кислотами также следует избегать.

Монтаж полиэтиленовых труб

Установка этих элементов теплого пола производится с применением компрессионных фитингов. Их монтаж производится следующим образом:

В месте соединения на трубу приспосабливается гайка фитинга, резьбой наружу.
Таким же образом надевается кольцо с небольшим отступом от края.
На трубу насаживается фитинговый штуцер.
Обжимная гайка закручивается.

Слишком большие усилия при закручивании фитинга не нужны. Если пытаться закручивать обжимные гайки слишком сильно, не только не увеличится надежность соединения, но и труба может повредиться.

Могут также использоваться напрессовочные фитинги. Для их монтажа необходимо специальное прессовочное оборудование.

Необходимо учитывать способность сшитого полиэтилена запоминать исходную форму. Практически сразу после надевания фитинга труба плотно прижмется к нему, и снять фитинг будет очень трудно, поэтому ошибки допускать нежелательно.

Видео-инструкция с применением ручного инструмента:

Видео-инструкция с применением автоматизированного инструмента:

Монтаж теплого пола из сшитого полиэтилена

Греющая поверхность плитки или ламината в холодные зимние дни напоминает о тепле нагретых в летнюю пору жаркими солнечными лучами теплых камешков или морского песка пляжа. Сшитый полиэтилен для теплого пола заслуженно считается оптимальным материалом для труб отопления. Подогрев снизу создает комфортную температуру прогрева напольного покрытия до + 25 градусов. Теплый воздух, поднимаясь снизу, равномерно прогревает воздух в помещении и создает атмосферу тела и уюта.

Выбор труб для теплого пола

Нагрев системы водяного напольного отопления производится теплоносителем — антифризом, заполняющим скрытые в полу полиэтиленовые трубы. Долговечность теплого пола зависит от качества трубных коммуникаций. Для этого рекомендуется познакомиться с самыми популярными материалами для прокладки водяного отопления, узнать их положительные и отрицательные стороны.

В теплых полах для подачи подогретой воды применяют:

Медь. Не ржавеет, выдерживает перепады температур, при нормальных условиях эксплуатации срок службы теплого пола составляет до 50 лет. Самый главный недостаток – высокая цена и требование специального оборудования в виде пресс-фитингов для соединения.
Металлопластик. Популярность трубной прокладки из металлопластика в основном обусловлена соотношением «цена – качество»: схожий с медью срок службы, низкая цена, возможность самостоятельного монтажа, сохранение заданной конфигурации, высокий показатель звукоизоляции, небольшой вес, экологичность и безопасность. Такой набор характеристик способствовали популярности металлопластика как материала для устройства теплого пола. Недостаток заключается в ненадежности фитинговых соединений и если есть хоть малейший зазор между внешним и внутренним диаметром соединяемых изделий, то появляется риск появления течи трубопровода. А если учесть, что труба «замуровывается» бетонной стяжкой, то для устранения протечки придется вскрывать весь пол.
Полипропилен. Положительные стороны: низкая цена материала, срок службы составляет 25 лет, монолитность трубной разводки за счет соединения пайкой, экологичность. Минусы – сложность в сборке, возникающая вследствие большого изгиба полипропилена в 8 – 10 раз превышающего радиус. Еще один недостаток – ограничение по температуре теплоносителя до 95 градусов.
Сшитый полиэтилен. Теплый пол из сшитого полиэтилена соответствует всем основным требованиям системы напольного водяного отопления. К ним относятся: устойчивость теплоносителя до 120 градусов Цельсия, малый (до 5%) радиус изгиба, стойкость к механическим воздействиям, высокие эксплуатационных показатели при перепадах температур, сохранение своей первоначальной формы, экологическая безопасность. Единственный недостаток сшитого полиэтилена для теплого пола: для сохранения заданной формы трубы необходимо устанавливать много крепежных элементов

Таблица ориентировочных цен на трубы для монтажа подогреваемого пола

Вид материала	Диаметр трубы, мм	Средняя цена за метр, рублей
Полипропилен	20	От 40
Полипропилен	25	От 55
Металлопластик	16	От 60
Металлопластик	20	От 95
Медь	16	От 160
	18	От 270
	20	От 300
Сшитый полиэтилен	16	От 75
Сшитый полиэтилен	20	От 85

В представленной таблице наглядно видно различие стоимости труб для устройства теплого пола. Самое лучшее соотношение цены и совокупности лучших технических характеристик принадлежит лидеру трубной продукции – трубе из сшитого полиэтилена.

Монтаж теплого пола своими руками

Технология и поэтапные планы работ изложены в руководствах, предоставляемых производителями материалов. Следуя инструкции, смонтировать теплый пол из сшитого полиэтилена своими руками может даже новичок. Пред тем как взяться за инструменты, необходимо изучить устройство системы и последовательность этапов работ.

Подготовка

Подготовительный этап создания теплого пола состоит их нескольких этапов:

Подобрать диаметр труб из сшитого полиэтилена.
Рассчитать необходимую длину водяного отопительного контура.
Составить схему укладки трубных конструкций.
Подготовка основания – подложки.
Укладка теплоотражающего экрана и гидроизоляционной пленки.
Сборка трубопровода.
Гидравлическая проверка установленной системы отопления.
Устройство цементно — песчаной стяжки.
Создание финишного напольного покрытия.
Ввод в эксплуатацию.

Перед началом работ нужно учитывать, что вес конструктивного «пирога» подогреваемых полов составляет в среднем от 300 до 350 кг/м2 и увеличивает нагрузку на перекрытие.

Схемы укладки труб

Укладку труб для теплого пола из сшитого полиэтилена проводят по следующим схемам:

Одинарный серпантин («змейка»).
Двойной серпантин.
Спиральный противоток («улитка»).

Последний вариант лучше остальных подходит для трубных конструкций из сшитого полиэтилена, так как материал свободно гнется и обеспечивает равномерное распределение тепла. При этом углы изгиба составляют 90 градусов, что намного упрощает монтаж трубы из сшитого полиэтилена.

Укладка теплого пола в крупногабаритных помещениях производится по схеме «двойной змейки». А для выделения зоны с различной интенсивностью подогрева трубы из сшитого полиэтилена укладывают по «одинарной змейке».

Расчет количества материалов

Для монтажа используется сшитый полиэтилен диаметром от 12 до 32 мм с толщиной стенок 2 мм. Это ограничение связано с конструктивной особенностью цементной стяжки и тем, что при использовании труб из сшитого полиэтилена большего диаметра может повыситься уровень чистого пола.

Обычно водяной теплый пол выполняют из трубных конструкций размером поперечного сечения 16 мм. Такой диаметр не затрудняет устройство бетонной стяжки и сохраняет высокий показатель теплоотдачи.

Чтобы определить количество материала для устройства теплых полов из сшитого полиэтилена, используем расчетную формулу:

Буква «D» обозначает расчетную длину.
Буква «S» — площадь нагреваемого участка.
«М» — расстояние между рядами труб, уложенными по выбранной схеме.
«k» — эмпирический коэффициент, учитывающий площадь помещения. При S>20 м2 значение k будет равно 1,1.Помещение площадью более 30 м2 – коэффициент k=1.4.

Существует прямая зависимость между длиной и диаметром: чем больше размер поперечного сечения, тем больше будет длина теплого контура. Например, трубная конструкция с диаметром 16 мм может иметь максимальную длину – 90 метров, для диаметра 20 мм максимальная длина составляет 120 метров, при 25 мм – максимальная длина – 150 метров.

Подготовка подложки

Перед началом монтажа необходимо выполнить подготовительные работы:

С поверхности основания удалить дефектный слой.
Если основание покрыто большими трещинами или имеются неровности с перепадом высот, то в начале выполняют ремонт и выравнивание черновой стяжкой.
На готовую поверхность укладывается фольгированный утеплитель отражающей «блестящей» стороной вниз.
Поверх отражающего материала укладывается гидроизоляция и арматурная сетка из проволоки ВР диаметром от 3 до 5 мм.

Монтаж труб PEX

Самостоятельный монтаж теплого пола из сшитого полиэтилена имеет несколько тонкостей:

Труба монтируется в виде замкнутых колец – контуров по заранее выбранной схеме укладки. Количество контуров зависит от площади пола. В небольших помещениях обычно укладывают от одного до трех контурных колец.
Существует несколько вариантов стыковочных трубных соединений: установка обжимных или прессовочных фитингов.
Самый простой и надежный способ монтажа своими руками – стыковка пресс-фитингами, способными обеспечивать надежную работу системы при увеличенном давлении до 10 мПа.
Закрепить трубы PEX для теплого пола можно несколькими способами: стягивающими полиэтиленовыми хомутами, стальной проволокой, металлическими скобами. Самый простой способ крепления – хомут из полиэтилена, рекомендуемый расход составляет 2 шт. на 1 погонный метр.

Создание контурного кольца проводить без резких заломов поверхности материала.
Температура в помещении должна быть не ниже +18 С.
Предельно допустимый разворотный радиус труб сечением 16 мм составляет от 10 до 12 см.
При необходимости обрезки, рекомендуется выполнять ее непосредственно при подключении трубопровода к коллектору распределения теплоносителя.
Допускается передвигаться по уложенному полу по мостикам из фанеры.
Место выхода трубы к распределительному коллектору усилить дополнительной теплоизоляцией.
Укладывать трубную разводку следует ровно и без перекручивания.

Подключение воды и опрессовка

Как только бетонная стяжка затвердеет, начинают подачу теплоносителя в уложенный теплый пол:

Подающий и обратный трубопроводы подсоединяются к коллектору.
Открываются регулирующие краны водяных контуров.
Воздушные клапаны устанавливаются в положение «открыто».
Запускается циркуляционный насос.
Для гидравлического испытания для выяснения возможных дефектов соединения к системе подключается бытовой компрессор и подается давление от 4 до 6 бар.
Ориентировочный срок испытания заполненного водой теплоносителя под давлением составляет от 6 до 12 часов.
Устанавливается температура теплоносителя в пределах +25 С.
В системе создается рабочее давление 1 бар.
Трубный контур перекрывается кранами и выравнивается давление в первом контуре.
Производится дальнейшее подключение и балансировка следующих контуров.

Если за это время не обнаружено никаких дефектов соединения сшитого полиэтилена, и показатель давления остался прежним, можно заливать водяной контур цементной стяжкой или заполнить систему смесью для «сухих» полов.

Стяжка поверх сшитого полиэтилена

На последнем этапе сборки напольной водяной системы проводят заливку сшитого полиэтилена цементной стяжкой, изготовленной из цементно-песчаного раствора на цементе М 300.Для защиты труб теплоносителя минимальная толщина уложенного цементного слоя поверх труб составляет 30 мм. Этого расстояния вполне хватает для равномерного распределения тепла от циркуляции теплоносителя.

Бетонная стяжка

Бетонный раствор следует укладывать в соответствии с техническими требованиями к толщине стяжки:

Минимальный слой бетонного раствора составляет от 30 до 50 мм. Такой толщины вполне достаточно для максимального прогрева.
Максимальная толщина стяжки не должна превышать 70 мм. Конструкция теплого пола такой толщины позволит основанию быстро нагреваться и эффективно остывать.
Слишком большой слой отрицательно влияет на несущую способность перекрытия и мешает равномерному прогреву.

При заливке бетонной стяжкой помещений площадью более 30 м3 необходимо устраивать разделительные деформационные швы. Такое защитное мероприятие исключает образование усадочных деформаций в виде трещин.

Сухие полы

Устройство сухого пола поверх уложенных труб напольного отопления по сравнению с заливкой бетонной стяжкой намного легче и менее трудоемко. В этом случае исключаются мокрые процессы по замесу бетонной смеси и ее укладке. Доступным и недорогим видом сухих полов считается керамзитовый песок, обладающий небольшим удельным весом. В случае обнаружения протечки теплоносителя, керамзитовую крошку легко разобрать и после просушки уложить обратно.

Полную оценку эффективности работы теплого пола из сшитого полиэтилена можно получить через несколько месяцев эксплуатации.

Теплый пол дарит ощущение тепла и комфорта. Такое абсолютное утверждение можно услышать от всех «счастливчиков», у которых в домах иди квартирах установлено напольное водяное отопление. А создать это маленькое чудо можно и своими руками. Достаточно только правильно подобрать материалы и инструменты. И точно следовать инструкции по укладке.

Трубы для теплого водяного пола виды, особенности выбора и монтажа

Укладка контура

Для напольного обогрева хорошо подходят пластиковые изделия диаметром 16-20 мм, с толщиной стенки 2 мм. Установку проводят «улиткой» или «змейкой». При выполнении «улитки» шаг укладки трубы может быть минимальным, но не менее 10 см. Если располагать контур «змейкой», то поворот магистрали должен составлять не менее 5 диаметров. При выборе изделия 16 мм, радиус изгиба не может быть менее 8-10 см; предусматривают такое же расстояние труб на тёплом полу.

Для эффективного обогрева необходимо правильно рассчитать количество трубы для тёплого пола. Если используется изделие диаметром 16 мм, то максимальная длина системы 100 м; для 18 мм – 122 м; для 20 мм – 125 м. Перед монтажом системы отопления необходимо сделать проект.

Тёплый контур не укладывают под мебелью, вблизи обогревательных приборов. От стены отступают 30 см. Необходимо посчитать обогреваемую площадь помещения. Для расчёта шага и метража водяного контура используют калькуляторы или таблицы. Учитывают толщину стяжки, теплопроводность напольного покрытия.

Если теплоноситель, который выходит в систему имеет температуру 30 0С, то при шаге трубы 20 см температура пола будет равна 25,9 0С. При этом воздух в помещении прогреется до 22 0С. Для организации водяного контура потребуется на 1 м2 обогреваемой поверхности 5 м нагревательного элемента.

Чтобы увеличить температуру пола до 26,5 0С, шаг уменьшают до 15 см; на 1 м2 понадобится контур 6,7 м. Данные показатели приемлемы для укладки трубы 16*2 мм.

Для напольного обогрева спальни потребуется меньше материала. Оптимальная температура в помещении 18 0С. температура пола должна быть 24 0С, теплоноситель 30 0С. шаг между витками «змейки» 15 см. Для 1 м2 понадобится контур длиной в 10 м.

Для системы напольного обогрева лучше использовать магистраль из металла, но всё чаще выбирают пластиковые изделия. Монтаж отопления можно наладить за несколько часов. Ведущими производителями оборудования для тёплого пола являются Германия, Чехия, Италия: компании имею дилеров в Москве и в других городах СНГ.

Водяной теплый пол своими руками. Часть 2. Монтаж труб

Заголовок Водяной теплый пол своими руками. Часть 2. Монтаж труб Заголовок Водяной Тёплый Пол, монтаж Заголовок 5 ключевых правил монтажа водяного теплого пола

Советы специалистов

Трубопроводы для системы теплого пола следует выбирать основательно

Ведь их укладывают не на несколько дней, а на многие годы, поэтому особое внимание рекомендуется уделить их надежности и долговечности. Идеальным вариантом в этом плане являются металлопластиковые изделия и трубы из сшитого полиэтилена

На сегодняшний день по эксплуатационным параметрам у них отсутствуют какие-либо конкуренты. Их легко укладывать, они являются самыми востребованными, а главное – стоимость их невысока.

При выборе может возникнуть один единственный вопрос – какая труба лучше для теплого пола – 16 или 20 мм? Специалисты советуют использовать трубы диаметром 20 мм, ориентируясь на потребительские отзывы и собственный опыт установки подобных систем.

Трубопроводы из различных материалов отличаются между собой не только характеристиками, но и стоимостью. Самыми дорогими из них являются изделия из меди. Трубопроводы из сшитого полиэтилена и металлопластика стоят намного дешевле.

В среднем по России их стоимость находится в диапазоне от 50 до 150 рублей за метр. Учитывая цену остальных комплектующих, на квадратный метр отапливаемой площади приходится примерно 2000 рублей, что подразумевает внушительные затраты на помещение в целом. Но если сравнить водяной пол, выполненный из трубопроводов из сшитого полиэтилена (или металлопластиковых), с электрическим, то первый функционирует от котла, поэтому сможет окупиться уже по истечении 5 лет.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

До ужаса красивы:15 шокирующих пластических операций, завершившихся плачевно Пластическая хирургия среди звезд остается невероятно популярной и по сей день. Но проблема в том, что раньше результат не всегда оказывался идеальным.

Требования к материалу

Система напольного жидкостного обогрева предполагает наличие нагревательного оборудования. Это может быть котёл или печь с теплообменником. Вода в нём разогревается до 80-90 0С. В магистраль теплоноситель поступает температурой 65 0С.

Чтобы разрешить вопрос, какую трубу лучше выбрать для системы отопления, необходимо, обратить внимание на устойчивость материала к высоким температурам. При аварийных ситуациях температура теплоносителя может достигать 70-80 0С

Жидкость в системе отопления циркулирует под давлением 4 бар, но рекомендуют выбирать изделия с резервом. Производители предлагают трубы для тёплого водяного пола с рабочим давлением 6-10 бар. Они хорошо выдерживают перепады давления и температурного режима. Материал обладает эластичностью, гибкостью, не деформируется и не идёт трещинами.

Для эффективного обогрева водяной контур укладывают под бетонную стяжку. Она долго остывает, сохраняя тепло облицовочного покрытия пола. Изделия должны выдерживать нагрузку не только теплоносителя, но и быть устойчивыми к механическому воздействию глубокой стяжки.

Если проект тёплого пола требует укладку контура сухим способом, но прочность изделий может быть снижена. Какие ещё требования предъявляют к трубам тёплого пола?

Высокая теплопроводность материала, из которого выполнены изделия для тёплого пола.
Инертность к химическим веществам строительного раствора для стяжки.
Низкая сопротивляемость по отношению к теплоносителю. Все поверхности трубы для тёплого пола должны быть гладкими; шероховатость увеличивает гидравлическое сопротивление магистрали; увеличивается нагрузка на котёл или печь.
Устойчивость к коррозии и к воздействию биологических микроорганизмов.
Простота монтажа системы обогрева.

Обращают внимание не только на качество, но и на стоимость изделий. Медь стоит дороже, но водяной контур прослужит долго

Своими руками магистраль уложить сложно. Необходимо иметь навык пайки металла. Пластик не отличается высокими ценами. Для монтажа жидкостной системы обогрева он более удобен.

Расчет необходимой длины трубопровода

Перед тем, как выбрать трубу для нагреваемого пола, определяют ее длину и диаметр. Для этого проводят теплотехнический расчет помещения, учитывающий площадь комнат, их назначение (в различных помещениях своя температура) и тепловые потери, которые должно компенсировать отопление. Задача довольно сложна для рядового обывателя, поэтому придется воспользоваться помощью специалистов.

В результате теплового расчета определяют нужный диаметр выбранных труб и длину контура, необходимую для нормального теплового обмена.

Для раскладки контура можно воспользоваться миллиметровой бумагой, начертив на ней предполагаемого схему размещения трубопровода спираль (улитка) или змейка, при этом его длина может регулироваться изменением шага раскладки, которой варьируется в диапазоне от 100 до 300 мм.

Для расчета длины трубопровода можно воспользоваться несложной формулой, имеющей следующий вид:

L – общая длина контура в комнате;
Sp – площадь помещения;
н – расстояние между трубными отрезками, шаг укладки;
k – коэффициент, учитывающий изгибы трубопровода, его значение лежит в диапазоне от 1,1 до 1,3.

Рис. 20 Схемы укладки трубопровода

Выбирая трубопровод на теплый пол в большинстве случаев рассматривают разновидности из сшитого или термостойкого полиэтилена с антидиффузионными оболочками, обладающие отличными физическими характеристиками и лучшей стоимостью, по праву занимающие высокие места в рейтингах. Весомым преимуществом труб из модифицированного полиэтилена является их гибкость, эластичность, молекулярная память, простота и скорость монтажа с использованием компрессионных еврофитингов, высокий эксплуатационный срок не менее 50 лет, регламентированный ГОСТ 32415-2013.

Характеристика материала

Самым лучшим материалом для контура тёплого пола является медь. Теплопроводность у металла намного выше, чем у пластика. Он выдерживает любые перепады давления и температуры. Рабочая температура меди 200 0С, давление 67 бар; при качественной пайке выдерживает гидроудар.

Рабочая температура стали 150 0С, давление 15 бар. Медь и сталь не пропускают кислород, не вступают в реакции с химическими веществами бетона и теплоносителя. Среди недостатков выделяют сложность монтажа своими руками, дорогая стоимость материалов, высокий вес изделий.

Пластиковое оборудование стоит дешевле, чем металлическое. Его легче использовать. Магистраль легко монтировать своими руками. Для соединения контура не требуется особого навыка. Какие пластиковые трубы использовать для тёплого пола?

«РЕх-а» – из сшитого полиэтилена; разновидность «flex» имеет серебристый оттенок; материал однослойный, рабочая температура 95 0С, давление 9 бар.; покрыта защитным слоем «EVOH». Изделия «stabil» имеет внутреннюю прослойку из алюминия; оптимальная температура в системе 70 0С, давление 10 бар. РЕх-а розового цвета – материал создан специально для производства водяных контуров отопительной системы. Красная труба для тёплого пола предназначена для жидкости 95 0С, который подаётся под давлением 10 бар.
«РЕrt» – материал хорошо удерживает форму при циркуляции горячей воды в магистрали; оптимальная температура жидкости 95 0С, но изделие не деформируется при 110 0С. Оптимальное давление до 9 бар. «РЕrt» может быть многослойным, с кислородным барьером.
«ППР» – это полипропилен. Для системы напольного обогрева используют многослойный пропилен с алюминием или стекловолокном. Рабочая температура 70 0С, давление 6 бар. Хорошо функционируют при 95 0С. Размягчение материала происходит при 110 0С. Тёплый пол из полипропиленовых труб прослужит 30-50 лет.

Виды труб для теплого пола на сегодняшний день.

Теплые полы хорошо зарекомендовали себя, не только в мягком, но и в холодном климате. Трубы для теплого водяного пола могут быть применены вместо обычных батарей или использоваться вместе с ними.

Пример раскладки по полу

Сегодня, в продаже имеется большой выбор труб для теплого пола. При их покупке необходимо учитывать следующие факторы:

Сроки и характеристики эксплуатации.
Теплопроводность.
Устойчивость к химическим веществам.
Трудность и особенность монтажа.
Репутацию производителя.

На выбор трубы, влияет ценовой диапазон, качество и возможность использовать определенные разновидности материалов. Труба для теплого водяного пола, и расходный материал (из черного металла) – через несколько лет, придут в негодность. В случаи появления течи, придется менять всю конструкцию.

Для теплых полов трубы, выбираются исключительно для отопления. Диаметр обычно от 16 мм до 18 мм. Приобретать их стоит у известных производителей

При этом обращать внимание на оригинальность и наличие сертификатов

При изготовлении используются различные материалы:

Медь.
Нержавейка.
Металлопластик.
Полипропилен.
Сшитый полиэтилен.

Независимо от всевозможных разработок и возникновения другого сырья медь все равно будет универсальным и востребованным материалом для производства труб. Они имеют достаточно большую теплоотдачу, устойчивость к коррозии. Эти изделия хорошо выдерживают как низкие (-100°С), так и высокие (+250°С) температуры. Соблюдая все требования изготовителя при эксплуатации, они способны прослужить довольно долго (до 50 лет). Это окупает их дороговизну.

Трубы из нержавейки, так же имеют практически неограниченный срок эксплуатации. Однако резиновые уплотнители, выходят из строя в течение 30 лет. Гофрированные трубы из нержавеющей стали, имеют высокую стоимость.

Металлопластик – служит надежным и недорогим материалом. Изделия из него будут хорошей альтернативой, как медным, так и не ржавеющим трубам. Этот материал обладает следующими свойствами:

Долговечность.
Устойчивость к коррозии.
Экологическая безопасность.
Малый вес.
Звукоизоляция.

Трубы из металлопластика изготавливаются путем склеивания нескольких слоев:

Полимерный материал, является наружным и внутренним, абсолютно гладким защитным слоем. Алюминиевый – выполняет роль теплоносителя. От состояния клеевого слоя зависит продолжительность службы трубы. При его разрушении, происходит протечка жидкости в местах, где слои отделяются один от другого. Металлопластиковые трубы, проверяются путем их нагрева до 90 – 100°С. Если на срезе структура не меняется, то труба изготовлена по стандарту.

Еще одним из бюджетных материалов, служит полипропилен. Изделия из этого материала мало подвергаются коррозии. Они не чувствительны негативным влияниям при соприкосновении с цементными растворами. Срок их службы достигает полувека.

Одним из самых распространенных материалов является так называемый сшитый полиэтилен. Причиной этому служит его хорошая гибкость. Даже изделия с относительно большим диаметром до 20 мм легко устанавливаются в относительно небольшие помещения. Маркируются они так: PE RT и PEX.

Продукция из сшитого полиэтилена

Трубы из сшитого полиэтилена выпускаются двух типов – PEX и PE RT:

Изготавливается из модифицированного полиэтилена. Технология производства труб PEX позволяет получить материал с уникальной устойчивостью к перепадам температуры.

В основе разработки лежит создание так называемого антикислородного барьера, обеспечивающего длительный срок эксплуатации изделия.

На современном рынке отопительного оборудования представлено большое количество продукции с различными техническими данными и параметрами. Поэтому подобрать и сделать систему отопления типа теплые полы трубами из сшитого полиэтилена PEX несложно.

Подкупает и простота монтажа водяного контура. Поэтому в большинстве случаев, когда из полиэтилена делают систему отопления своими руками, используют продукцию с маркировкой PEX.

Труба PE RT

Еще одна разновидность материала, изготовленная на основе полиэтилена. Основным из преимуществ трубы PE RT является возможность укладки контура даже в зимнее время года. Отрицательная температура не влияет на показатели и прочность материала.

Для водяного пола используется диаметр трубы 16 и 20 мм. Труба PE RT хорошо гнется, имеет простой принцип монтажа и собирается не сложнее детского конструктора.

Популярностью также пользуется прокладка водяного пола полипропиленовыми трубами. Недостатком решения является низкая теплопроводность. Но в отличие от изделий из сшитого полиэтилена, пропилен обеспечивает большую надежность соединений. Полипропиленовые трубы для водяного теплого пола имеют специальный армирующий слой.
