Как сделать слив в полу в душе, в бане

Устройство слива воды через пол в бане

Слив в полу бани облегчает уход за помещением и содержание его в чистоте. Даже в самых архаичных конструкциях бань уже был предусмотрен слив. Деревянный пол делался с зазорами между досок, а вода отводилась дренажной системой, которая была под всем полом бани.

Сейчас такую конструкцию применяют редко. Она имеет серьезный недостаток — застаивание воды под полом. Поэтому более современное устройство слива воды в бане всегда подразумевает наличие следующих элементов:

1. Водостойкое покрытие пола, проницаемое для воды: деревянная решетка или специальная плитка (используют редко);
2. Водонепроницаемая и гидроизолированная стяжка под всей площадью стока;
3. Труба для отвода воды в общую канализацию или в дренажную систему, расположенную не под баней.

Здесь мы рассмотрим, как сделать пол в бане со сливом с учетом всех особенностей конструкции, которые в каждой бане свои. Можно использовать различные материалы. Основные требования к ним — безопасность для человека и водостойкость. Особенно водостойким должен быть слой, из которого сделана воронка.

Пол в бане со сливом нужно предусматривать еще на стадии строительства фундамента. Общее правило создания — отвод должен обеспечиваться самотеком. Никакие насосы не используются. Через сточные трубы не должен проникать воздух из канализации, для чего ставится сифон (гидрозатвор). Все эти мелочи предусматриваются в проекте сточной системы.

Подготовка в моечной

Вода в моечной попадает на пол, когда купаются с использованием ручных ёмкостей или под душем. В моечной часто обустраивают несколько душевых кабин. Перед отведением воду нужно собрать в одно место. Это главное условие для того, чтобы её можно было отвести. Второе требование — отсутствие застоя воды в самой водоотводящей системе.

Стоит избегать систем, где наполняется емкость, а труба для слива расположена вверху. В подобных случаях вода будет застаиваться, что в теплом климате приводит к появлению запаха в бане. Варианты с накопительными емкостями в самой бане недопустимы, а вот с выносом за ее пределы — часто пользуются.

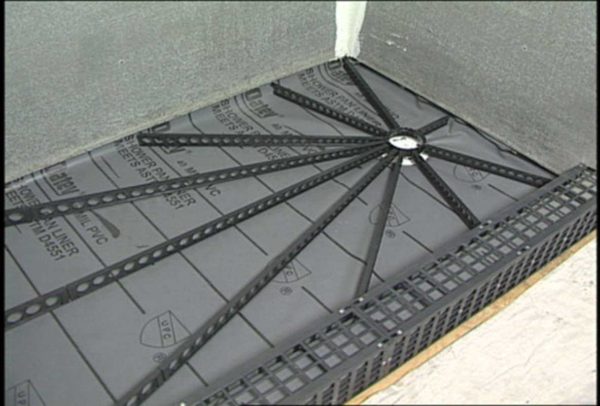

Любое устройство слива в бане имеет либо воронкообразное углубление, либо наклонную плиту с желобом. Есть вариант комбинирования этих двух способов, когда желоб устанавливается не с краю стяжки, а по центру.

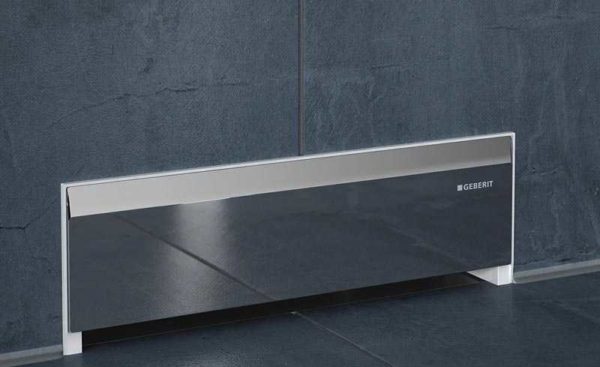

Собирающая система в этой конструкции имеет вид двух скатов.Основной метод получения подобной поверхности — отливка из бетона. Она может быть либо на подготовленном грунте (на подсыпке), либо на плите на сваях, на фундаментной плите, и даже на каркасном полу.

На этапе закладки фундамента во внутреннем периметре сооружают теплую влагостойкую подсыпку из керамзита или щебня.Щебень не является теплоизоляционным материалом, но для этой цели вполне пригоден.

В толщу засыпки закладывают канализационную трубу, открывающуюся в центр. На засыпку заливается стяжка, которая будет отводить воду.

Стяжки с уклоном легче отливать, чем воронкообразные. Их недостаток — требуется больший зазор между чистовым полом и водоотводящей стяжкой. Такая схема рекомендуется для бань со столбчатым или ленточным фундаментом на грунте.

Если фундамент из бетонной плиты или свайный, то оптимальна будет схема с воронкой. Бетонный заливной пол в бане со сливом изготавливается примерно так же, как и обычная стяжка, только вместо разравнивания поверхности ей нужно придать уклон.

Как залить полы

Отливка водонепроницаемой стяжки — основной этап строительства полов со сливом. После остается сделать только легкий деревянный настил или положить плитку. Пред тем, как залить стяжку в бане под слив, должна быть сделана опалубка.

Если обычные стяжки отливают из жидкого бетона (используется его текучесть для разравнивания лицевой поверхности), то для пола с воронкообразным углублением или уклоном это излишне. Раствор замешивается более густым. Допустимо применять различные легкие стяжки с пористым наполнителем, если производитель смеси это предусматривает.

Уклон пола в бане для стока воды не стоит делать слишком большим. Это распространенная ошибка, которая приводит к ненужной потере высоты в помещении (увеличивает расстояние между числовым полом и водоотводящей стяжкой). Вполне достаточно уклона 1-5 градусов. Для измерения пользуйтесь двухметровой линейкой (правило для разравнивания стяжек) и шаблоном поверхности воронки.

Величины просчитываются заранее.

Например, для моечной 2х2 м углубление в центре пола составит около 7 см.

Толщина стяжки получится 14 сантиметров.

Не стоит в центре делать стяжку слишком тонкой, но если заложить арматурную сетку (например, штукатурную из толстой проволоки), то толщина бетона в самом тонком месте может быть и 3 см.

Бетонирование слива в бане этими способами подразумевает, что поверх бетона будет расположен деревянный настил.

Его устройство подробно описано в других материалах нашего сайта по полам в моечной и парной.

Протекающий пол делается так же, как и обычный, только доски кладутся с небольшим зазором. Слишком большие зазоры делают пол неудобным и повышают затраты на отопление.

Бетонный пол без лицевого настила

Пол в бане со сливом своими руками может быть построен и по совсем другой схеме. Деревянного настила на нем нет, а водоотводящая стяжка с уклоном является чистовым покрытием. Бани традиционно деревянные, поэтому этот вариант больше подходит для моечной сауны или для бани, где есть бассейн.

Если лицевого деревянного настила на полу со сливом нет, то уклон стяжки нужно значительно уменьшить, иначе пользоваться моечной с таким наклонным полом будет неудобно.

Угол выбирается 1 градус. Поверх бетона кладется плитка для пола.

Для саун обычны светлые пастельные тона плитки из керамогранита, но тёмные тёплых тонов — будут смотреться уютнее.

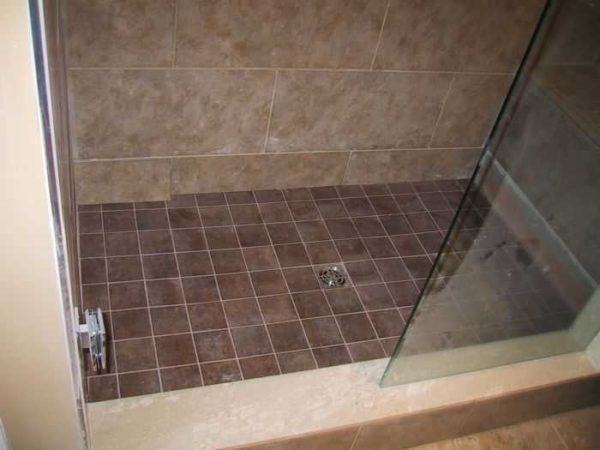

Плитка в бане на полу со сливом должна иметь матовую или рифленую поверхность. Глянцевое покрытие будет скользким и неудобным.

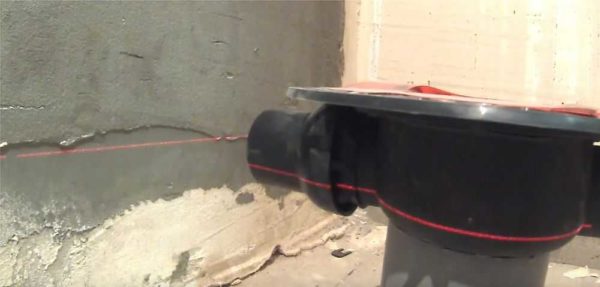

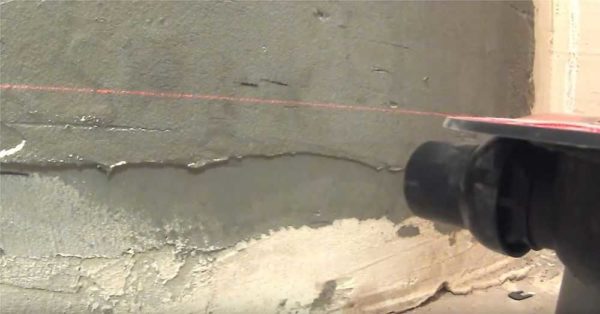

Уклон 1-2 градуса можно выдержать только с помощью лазерного нивелира. Перед тем, как залить пол в бане со сливом, проводится тщательная разметка. Разравнивать поверхность можно виброрейкой.

Укладка плитки

В банях, санузлах и кухнях сейчас отказываются от привычной ранее кафельной плитки. Кафель имеет всего несколько видов цветов. Он заменяется керамогранитом. У керамогранита благодаря технологии полусухого прессования на поверхности могут быть сложные рисунки и практически любые цвета.

Керамогранитная плитка имеет большую площадь (длина стороны всегда больше, чем у кафеля). При укладке стяжка должна быть очень ровной, без пустот между плиткой и стяжкой. Только в этом случае пол будет надежным и долговечным. В связи с этим укладку лучше поручить мастеру. Профессиональная укладка плитки для бань и саун очень важна. Этому посвящена отдельная статья на нашем сайте.

Проводка труб стока

Трубы нужно прокладывать, экономя их по длине и не делая лишних изгибов. Необходимо помнить, что простое конструкционное устройство, это не только экономия на строительстве, но и удобная эксплуатация и обслуживание. Сток не будет забиваться. К сожалению, это далеко не всегда соблюдается. На многих рисунках можно видеть полы со сливом, где вода застаивается в траншее и желобе.

Лучший способ прокладки трубы в полу — закладка прямого участка под углом.

Труба идет от воронки к наружной поверхности фундамента.

Также есть вариант подключения стока к другим канализационным трубам под полом.

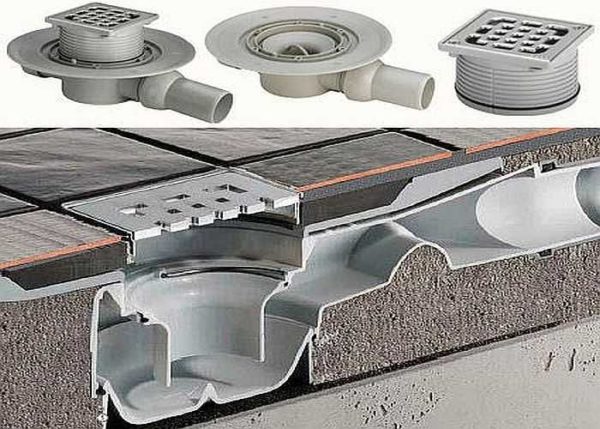

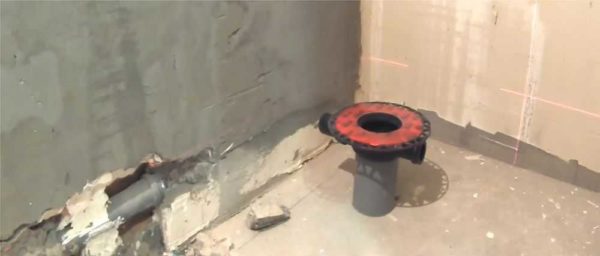

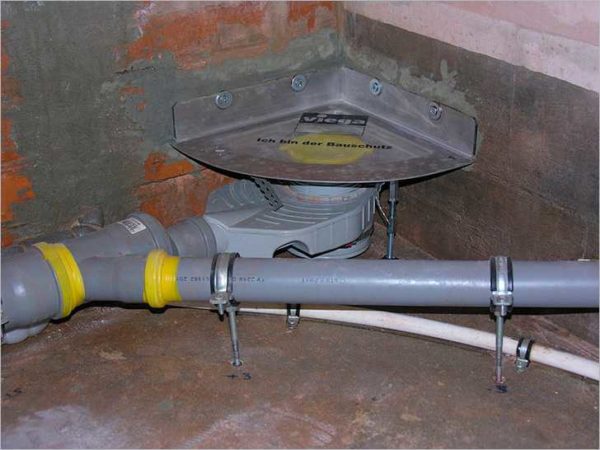

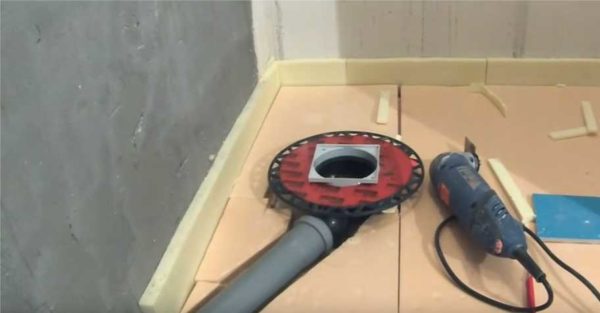

Вход в центре воронки пола или под наклонным желобом у стены оформляется в виде чашки.

Эта чашка расположена полностью под лицевой плоскостью пола и в самой нижней его точке.

Чашка в полу закрывается мелкой решеткой. Особенно тщательно ее нужно защитить, если на полу нет лицевого деревянного настила. Для бани эта конфигурация редка, а вот для сауны — самая обычная.

В бане, как правило, используется несколько сантехнических приборов, поэтому правильная проводка труб очень важна. Об этом рассказано в отдельной статье нашего сайта.

Как устроить на свайном и монолитном бетонном фундаменте

Нередки конструкции бань с фундаментом в виде цельной бетонной плиты. Их особенно часто можно видеть в регионах, где есть местный завод ЖБИ и все дома строят из них. Основная сложность — невозможность проложить трубу по центру для стока.

На фундаменте из плиты (так называемый фундамент «лыжа») слив воды в бане обеспечивается отливкой другой стяжки с наклоном и желобом. Удобна конфигурация с двумя или тремя скатами.

Можно пойти другим путем и сделать на плитном фундаменте обычный слив с трубой в центре. Плита небольшой толщины может быть просверлена посередине, но сверление бетона, тем более отверстия большого диаметра под сток — дорогостоящее занятие. Иногда фундаменты составляют из двух плит. В этом случае сточная труба бетонируется в шов между плитами.

На свайном фундаменте слив в помывочной бани организуется по той же схеме, что и на монолитной бетонной плите. Сейчас популярны винтовые свайные фундаменты. После установки всех сваи они связываются стальным сварным ростверком сверху.

Сваи располагаются по сетке. В получившиеся ячейки ростверка и двутавровой балки заливается бетон на арматурной сетке. Иногда пол делают из МДФ плиты.Этот вариант не рекомендуется из-за своей уязвимости к влаге.

Толщина бетонной стяжки получается небольшой и воронкообразное углубление ей придать становится затруднительно.Тогда перед тем, как в бане сделать слив воды, уровень пола поднимают на 10 см.

Водоотводящая стяжка на деревянном основании

Дерево остается традиционным материалом для бань. Общее устройство слива в бане с деревянным полом аналогично баням с бетонными полами. Поверх дерева нужно наложить водонепроницаемый слой с уклоном. В разрезе конструкция имеет следующий вид:

1. деревянный пол конструкционный черновой;
2. гидроизоляция;
3. водонепроницаемый слой с уклоном (чаще всего — обычная стяжка);
4. чистовой деревянный настил.

Слив воды в бане с деревянными полами часто обеспечивается и без бетонной стяжки. Она оказывается слишком тяжелой и неуместной. Тогда водонепроницаемый слой создается из оцинкованного листа, прорезиненной ткани, мембраны, пленки и другого гидроизоляционного материала.

Его поверхность должна быть гладкой, чтобы на ней не задерживались загрязнения.

Также нужно исключить волнистость и любые углубления в поверхности.

Впоследствии в них будут застаиваться лужи сточной воды с моечной, и появится посторонний запах.

Слив в полу в бане своими руками можно сделать и более примитивным архаичным способом.

В этом случае протекающий деревянный пол обеспечивает сток воды в подпольное пространство.

Слив воды в бане под пол допускается только в случае хорошей дренажной системы и нечастой эксплуатации бани. Самый простой вариант такой дренажной системы — большой котлован, заполненный щебнем.

Как сделать в каркасной

В каркасной бане обычно используется конструкция пола с двойным дощатым настилом и утеплителем между ними. В этой композитной конструкции пола прокладывается несколько гидроизоляционных слоев. Пол со сливом создается на черновом настиле (тот, что расположен для поддержки утеплителя снизу). Еще на этапе строительства чернового настила нужно его усилить, чтобы он выдержал вес водоупорной стяжки.

Основной материал каркасной бани — древесина, которая по отношению к воде находится в еще более уязвимом положении, чем обычный деревянный сруб. В срубе мы имеем дело с большой массой древесины.

В каркасной бане используют доски и бруски, которые намокают гораздо быстрее, вот почему нужно уделить особое внимание гидроизоляции пола в моечной.

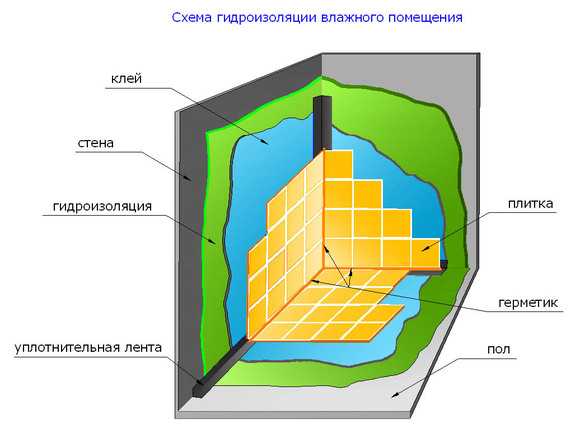

О гидроизоляции самым подробным образом рассказывает другая статья нашего сайта. Смотрите в соответствующем разделе.

Каркасные бани часто ставятся на винтовых свайных фундаментах с целиком бетонным полом, который залит в стальной ростверк.

В этом случае устройство слива воды в бане в моечной будет аналогичным описанному выше (обычный бетонный пол с уклоном и трубой в центре).

Как сделать сток с душевыми поддонами?

Стандартный поддон от любой душевой кабины представляет собой готовую систему для сбора и отведения воды. В нем есть водонепроницаемый слой, система отведения с воронкой и патрубок для подключения к канализации.

Примечательная особенность — в душевом поддоне есть гидрозатвор (сифон). Использовать готовый душевой поддон — самый простой способ обеспечить сток воды в бане своими руками. В сравнении с системой, где сток воды в бане организован в полу, душевой поддон менее удобен.

Поддон для бани для слива воды покупается отдельно от душевой кабины. Многие магазины предлагают такую услугу. Целесообразно приобретать поддоны большого размера. Они удобнее в эксплуатации.

Наличие кабины в моечной тоже не помешает. Здесь все определяется бюджетом, общей площадью моечной и выбранным стилем дизайна. Производители душевых поддонов предлагают большой выбор материалов:

1. Пластик акрил;
2. Стеклопластик;
3. Оцинкованная сталь;
4. Нержавеющая сталь;
5. Натуральный камень;
6. Искусственный камень;
7. Фарфор, керамика.

Наибольшее распространение получили поддоны из акрила и других более дешевых сортов пластика. Метод производства — отливка в металлических формах под давлением, благодаря чему они могут иметь любой размер.

Оцинкованные душевые поддоны крайне редки и, в основном, изготавливаются кустарно для дач. Поддоны из естественного и искусственного камня в банях не устанавливаются из-за дороговизны. Они больше подходят для элитных ванных комнат.

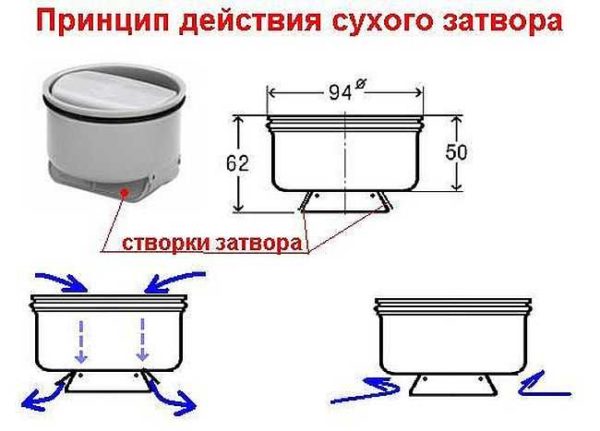

Гидрозатвор, зачем он нужен

Под гидрозатвором подразумевают обычный сифон, имеющийся в каждом сантехническом приборе. Главная его задача — не допустить просачивание воздуха из канализации в помещение бани, кухни или санузла. Слив в бане с гидрозатвором необходим в каждом случае, когда есть подключение к канализации.

Многие бани на садовых участках имеют слив, подключенный к дренажной системе, например к бочке, где гидрозатвор необязателен. Лишним гидрозатвор не будет, даже если слив в бане сделан с бочку. В этом случае он будет препятствовать проникновению холодного воздуха с улицы через сточную трубу.

Бетонный пол в бане со сливом обычно имеет гидрозатвор из готового элемента трубы с сифоном. Подобный компонент можно приобрести в любом сантехническом магазине. Диаметр сифона не должен быть меньше остальных труб сантехники. Это обеспечит исправную работу, без засорений и сужения просвета.

Сейчас для создания системы отвода воды пользуются пластиковыми трубами. При этом тот ответственный участок, который будет вмурован в бетонный пол, можно сделать чугунным или стальным.

Все компоненты должны подходить друг к другу по диаметру и по типу соединения. Для сточных труб, вне зависимости от материала, оптимально раструбное соединение. Его используют на керамике, чугуне, стали и пластике.

Выводы

Способов, как сделать, чтобы вода в бане уходила, множество, и каждый раз из них выбирается наиболее подходящий по местным условиям.

1. Самый архаичный отвод воды — под пол в засыпанный щебнем дренажный котлован. Способ годится для моечной, которой пользуются редко;
2. Средний по сложности вариант — душевой поддон, который подключается к уже имеющейся в бане канализационной системе;
3. Самый совершенный вариант — система отвода воды, встроенная в пол. Она работает на всей его площади, поэтому такой моечной очень удобно пользоваться.

1. Система отвода воды должна предусматриваться еще на стадии фундамента;
2. Гидрозатвор обязателен для системы, имеющей сток в канализацию. Если сток в дренажную яму, то желателен, но необязателен.
3. Под пол вода не должна просачиваться (за исключением редкого варианта с дренажной ямой)
4. В любом элементе сточной системы нельзя допустить застоя воды (кроме как небольшого количества в гидрозатворе);
5. Все используемые материалы должны быть влагостойкими (исключение — дерево для лицевого настила, но это уже не сток).

Сток в бане не требует больших затрат, а удобств добавляет значительно. Его сооружают практически в каждой бане, вне зависимости от выделенного бюджета на ее строительство.

Система гидрозатвора — видео

Ниже Вы можете посмотреть видео по обустройству гидрозатвора в бане.

Слив в бане своими руками

По завершению основных работ, связанных с возведением коробки, приходится решать задачу обустройства системы отведения стоков. Для того чтобы сделать слив в бане своими руками эффективным и, главное, надежно работающим, потребуется заранее продумать его устройство и схему подведения канализационных труб, иначе придется регулярно разбирать пол и дорабатывать систему.

Классической моечное отделение бани с лавками и проливным полом

Устройство слива в бане

В разных помещениях бани принято делать различные по конструкции и принципу работы сливные устройства. Существует три варианта построения слива в помещении бани:

• Фальшполы с проливными половицами. Часто используется в парилке, где должен быть теплый деревянный пол, обеспечивающий комфортное пребывание в условиях высокой температуры. Тогда как в моечном отделении традиционно используется плитка с уклоном и душевым трапом;
• Непротекающие полы. Вся жидкость, грязная вода остается на полу и смывается с поверхности через стандартный слив с сильфоном в септик или сборную емкость;
• Комбинированный вариант, используется только в небольших банях или в полноценных моечных отделениях бань. В современных проектах бани применяется ограниченно, как не соответствующий санитарным нормам.

Выбор конкретной схемы зависит от устройства фундамента, способа утепления и обустройства водяного затвора. Для небольших парилок и моечных отделений бани используется система двойных полов, это удобно, особенно, когда постройка установлена на свайном фундаменте. Если планируется строить коробку бани в виде пристройки к дому, то наиболее подходящим вариантом будет непротекающий пол со сливом чрез трап. Это упростит подключение канализации бани к общей системе удаления сточных вод здания.

Протекающие полы

Подобные варианты устройства слива в бане с деревянным полом еще назывались проливными. Суть конструкции заключалась в том, что верхняя часть пола представляла собой доски, уложенные с зазором до 10 мм, поэтому большая часть воды просто протекает через щели и собирается на нижнем ярусе или впитывается в грунт. При этом сами половицы, как правило, изготавливали с небольшим скруглением поверхности, что обеспечивало нормальный сток воды и сброс ее на нижний уровень в подпол. Один из вариантов слива воды в бане с деревянными полами представлен на схеме ниже.

Зазор между половицами помогает сушить пол

К преимуществам подобного устройства системы подбора и слива воды можно отнести:

• Простую уборку помещения;
• Отсутствие луж и остатков воды на поверхности на деревянных половицах;
• Долговечность лагов, утеплителя и деревянных деталей пола и системы слива.

Как правило, на нижний ярус выходят вентиляционные каналы от печи, расположенной либо в парилке, либо в предбаннике. По завершению банных процедур каналы открывались, раскупоривались вентиляционные окна в самой парилке или в моечном отделении, и теплый воздух от печи достаточно быстро высушивал и удалял следы воды, если она не была удалена через систему слива.

Непротекающий пол

Понятно, что изготовление проливных или палубных полов требует достаточно серьезных затрат, связанных с изготовлением двух уровней сбора воды, установкой сливной системы и подключением канализационной трубы, ведущей в приямок или в емкость септика.

Гораздо проще в процессе строительства сделать в бане классические бетонные полы с небольшим уклоном в сторону слива. Бетонная стяжка обязательно утепляется пенопластом или экструдированным пенополистиролом. Для обеспечения стока воды через систему используется классический вариант с коленом и гофровой трубой, либо можно установить более современный душевой трап.

Схема для слива с теплым полом для бани — пристройки к дому

При этом пол бани не обязательно покрывать плиткой, поверхность вполне реально можно облицевать деревянными половицами. Такое решение чаще всего используются для парилок. Количество воды, сбрасываемое через систему слива, относительно невелико, поэтому можно обойтись небольшим сливным патрубком, установленным в углу помещения.

Комбинированная схема слива воды для бани

Данный вариант организации слива воды традиционно используется для больших помещений бани с утепленным основанием и бетонным ленточным фундаментом.

Суть устройства системы слива заключается в том, что вода собирается в центре помещения в специальный желоб или приямок. Канал накрывается защитной решеткой, а сливные поверхности обычно закладываются решетчатыми настилами.

Водосборный канал или желоб обычно имеет дополнительный уклон, по которому вода стекает непосредственно в грунт либо в септик, размещенный в подполе бани. Конструкция достаточно простая, поэтому зачастую ее используют для дачных вариантов парилок и бань, построенных своими руками.

Отвод воды из бани

Традиционно для слива воды из бани используется три основные схемы:

• Сброс грязной воды в грунт непосредственно в подпол бани
• Выведение слива в цистерну или септик, установленные рядом с баней;
• Использование канализационной системы с полноценным удалением и переработкой сточных вод.

Первый вариант можно считать наиболее распространенным, так как он используется в большинстве случаев при сооружении небольших бань-парилок 2х3 м и 3х3 м. В этом случае практически нет канализационных труб, грязная вода практически всегда стекает на песчаную подушку столбчатого фундамента.

Для небольшой бани на ленточном фундаменте и песчаной подушке слив делают в грунт без септика

Для полноценных теплых построек бани удобнее оборудовать слив воды в рядом стоящий септик. Канализационная труба обязательно утепляется и выводится либо через грунт, либо через стену бани. Это позволяет избежать замерзания сливной системы.

Слив из бани напрямую в септик

Для отсечения запахов в парилке или в моечном отделении обычно используются водяное колено или сливной трап. Последний вариант считается более предпочтительным, так как как у большинства моделей существует функция замыкания отверстия слива встроенным клапаном.

Выбор канализационных труб

Для оборудования системы слива используются стандартные пластиковые канализационные трубы диаметром 50-100 мм. Внутри помещения бани можно использовать серые полипропиленовые трубы. От каждой точки сбора воды до выхода обычно укладываются каналы по 50 мм.

Два типа труб для внутренних и наружных коммуникаций

Для наружных коммуникаций потребуются оранжевые ПВХ трубы, они используются для оборудования канализационных систем, уложенных непосредственно в грунт, без утепления и использования бетонных лотков. Выходная труба выбирается диаметром не менее 100 мм.

Слив для воды из парилки или других отделений в бане будет подключаться к общей канализационной системе, в результате потребуется переходник 50-100 мм, а кроме того, делают штроб для оборудования вентиляции трубного пространства. Если планируется использовать баню и в зимнее время, то коммуникации, как минимум, потребуется утеплить на участке от стены до многокамерного септика и оборудовать кабельной системой подогрева.

Как правильно сделать слив в бане

Если строить систему отведения сточных вод из помещения капитальной бани, то, возможно, наилучшим вариантом будут проливные полы с подключением желоба нижнего яруса к трапу, и далее с отведением жидкости по канализационным трубам.

Чем удобно такое решение:

• На проливных полах вода уходит без задержек, все деревянные детали отлично сохнут, не гниют и не подвергаются избыточному увлажнению;
• Сточный канал по центру помещения выполняет цель предварительного накопителя, в котором остаются мелкие вещи, упавшие на пол;
• По такому полу удобно ходить, не испытывая дискомфорта, как в случае с уклоном, в центре или в углу можно сделать съемную крышку, через которую блокировать на зиму сливное отверстие, ведущее в канализацию и септик.

Конструкция получается значительно теплее, чем непосредственный слив в подпол помещения, соответственно, нет риска появления мха, грибка, расселения болезнетворных бактерий и промерзания фундамента бани.

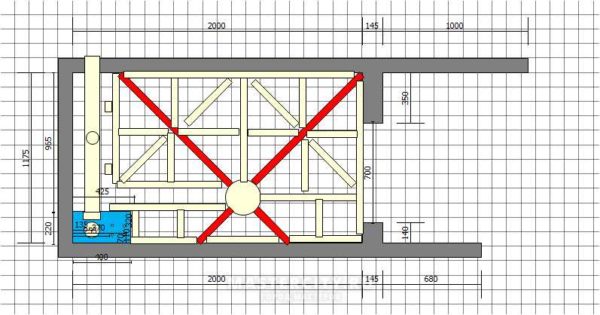

Чертежи и схемы

Простейший вариант слива изображен на эскизном рисунке ниже. Непосредственно в центре фундамента бани нужно будет выкопать приямок, обложить его кирпичом, отсыпать песком и гравием. Стены обязательно утепляют и гидроизолируют от влаги грунта.

К трапу в центре помещения бани подводят водосборный желоб на черновом полу

Через траншею будет следовать канализационная труба, ведущая к септику. Вход в канализацию будет утеплен, а к тройнику-разветвителю подключены системы слива из парилки душевой кабины и моечного отделения.

Выбор и расчет материала

Для изготовления системы слива и подключения ее к канализационной трубе на участке потребуется:

• По одному сильфону с коленом или сливному трапу для каждого помещения бани;
• Гидроизоляционная пленка или тонкий оцинкованный металл;
• Гофрированная труба 50 мм;
• Серая полипропиленовая труба 50 мм — 1,5-2 м;
• Уголки полипропиленовые прямые и с углом в 60 о — по два на каждый слив;
• Переходник 50-100 мм для подключения наружной канализационной трубы и слива в септик.

Приведенный перечень является ориентировочным, для каждого конкретного случая потребуется уточнять количество элементов и деталей для построения системы слива в бане. Если вывод сточных вод планируется обеспечить только за счет внутреннего сборного желоба, то количество деталей уменьшится на порядок, но качество слива явно ухудшится. Кроме того, желоб будет замерзать зимой, а значит, использовать его можно в помещении бани только летом.

Необходимые инструменты

Прежде всего, потребуется столярный инструмент, ножницы по металлу, болгарка и меритель. Пластиковые канализационные трубы проще всего резать ручной ножовкой по металлу.

Если лотки под сбор воды в подполе изготовить из оцинкованного стального листа, то дополнительно потребуется слесарный инструмент для нарезки и изгибания кромок.

Трубы и фланцы для сбора и слива воды устанавливают с использованием силиконового герметика.

Пошаговая инструкция

В первую очередь потребуется выкопать траншею и приямок внутри помещения бани. Размеры — произвольные, главное, чтобы после укрепления и утепления стен оставалось достаточно пространства для сборки деталей слива и подключения его к канализационной трубе.

Вторым этапом вырезают и укладывают лаговые балки и доски проливного пола. Половицы не крепят, а всего лишь примеряют и подгоняют по размерам. Лаги обрабатывают смесью олифы и трансформаторного масла, обрезанные по размеру половицы обрабатывают силиконовой пропиткой.

До укладки пола все детали слива собирают и выравнивают по уровню

Делается это для того, чтобы отрегулировать уровень подсыпки под выходную трубу и переходов в подполе бани. Только так можно обеспечить наличие сливного уклона в 5 о . В противном случае вода будет скапливаться в желобе и протухать.

Как сделать слив в бане под полом

Проще всего собрать сборный желоб из гнутого оцинкованного металла. Чтобы канал не деформировался под нагрузкой, его нужно уложить между двумя лаговыми балками, как на фото.

Из металла можно изготовить и водосборные желоба, это проще, чем зашивать нижние плоскости горбылем, утеплять и наклеивать пленку.

Каждый такой желоб нужно будет изготовить по размеру пролета между балками. Боковые кромки на 3-5 см отгибаются вверх вертикально, после чего лист прибивается к боковинам лагов.

Нижняя кромка лотка должна нахлестывать на центральный желоб для слива воды

В центре или в конце сборного желоба, в зависимости от того, как именно организован сток воды, врезают трап, к его выходному патрубку подключают гофр и далее собирают сливную систему из канализационных труб.

На месте установки трапа вырезают люк, через который можно контролировать работу всей системы слива в помещении бани.

Через люк удобно закрывать клапан трапа на зиму

Советы по эксплуатации отвода воды из бани

После сборки всех элементов системы слива еще раз проверяют работоспособность канализации. Если замечаний нет, то все участки проклеиваются герметиком. При этом нужно обратить внимание, что все детали остаются в подвешенном состоянии, наиболее нагруженные можно пристегнуть скользящим хомутом к лаговой балке. Нельзя жестко фиксировать систему слива, иначе из-за температурного расширения под действием горячей воды соединения могут деформироваться и раскрыться.

Заключение

Собрать систему слива в бане собственными руками не так сложно, как может показаться с первого взгляда. Большая часть работ по оборудованию стока, септика и укладки труб знакомо владельцам бани, поэтому нужно лишь вспомнить и обновить имеющиеся навыки. Остальное зависит от качества работы и добросовестности планирования слива в парилке и душевой кабине бани.

Сливной трап для бани: что надо знать

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были душевые кабины. Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

Особенности банных трапов

Трап представляет собой элемент сточной системы, обеспечивающий отвод воды в канализационный канал. В бане он устанавливается в полу парилки и моечного помещения. Водный поток по наклонному напольному покрытию устремляется к сливному отверстию, где и попадает через трап в отвод канализации. Конструкцию данного элемента составляют корпус, сифон, гидрозатвор, отводящая труба и декоративная решетка.

Если устанавливается сливной трап, то для бани он выполняет следующие функции:

• слив воды из помещения в сточную систему;
• соединение канализации со стоком;
• первичная фильтрация сточной жидкости;
• формирование затвора для обратного тока воды и проникновения газов в помещение.

Немаловажное значение отводится декорирующей функции. Накладная решетка не только закрывает сливное отверстие, но и гармонично вписывает его в интерьер.

Трапы подразделяются на несколько типов и по способу подсоединения канализационного подвода выделяются такие варианты.

1. Устройство вертикального типа. К такому трапу канализационная труба подводится в вертикальном направлении. Устройство отличается повышенной скоростью водоотвода, но требует значительного углубления сливной системы.
2. Горизонтальный трап. Подсоединение трубы осуществляется сбоку, т. е. в горизонтальном положении, но с небольшим уклоном для обеспечения самотека.

Устройства также разделяются по способу формирования затвора. Трап с мокрым затвором или с гидрозатвором защищает от запахов из канализации и обеспечивается с помощью водяного слоя. Все газы, проникающие из системы, растворяются в воде, что и обеспечивает надежную преграду. Основное ограничение применения – высыхание гидрозатвора при длительном простое бани. Его можно устанавливать при условии проведения банной процедуры не реже 1 раза в неделю. В сухом трапе обеспечивается воздушная прослойка и открывание отверстия только в тот момент, когда нужен слив.

Сухой тип гидрозатвора для бани изготавливается в различных вариантах

Разновидности

Характеристики

Мембранный.Крышка устройства открывается только при давлении, создаваемом водяным потоком. При его прекращении проход опять закрывается.Поплавочный.В нем заложен такой принцип – затвор всплывает наверх при поступлении воды и опускается назад, когда поток исчерпывается.Маятниковый.В затворе предусмотрены шторки, которые открываются под воздействием водяного столба высотой 4-6 см, а закрываются за счет собственного веса.

Помимо указанных двух основных разновидностей, набирают популярность универсальные устройства. В них располагается гидрозатвор. Но предусматривается и воздушная прослойка при высыхании водного слоя.

Вывод

Теперь вы получили общее представление о том, как построить слив для отведения сточных вод из бани. Перечисленные методы наверняка подойдут для обустройства бани в загородном доме или на даче, при условии, что посещение моечного помещения ограниченно 2-3 посетителями в день.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

• ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
• Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.

Подготовлены направляющие для заливки стяжки

Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.

Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

Примерная схема расположения лаг «конвертом»

Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции.

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Наиболее простые способы отведения воды

Правильно подобранное и профессионально установленное устройство слива для бани — это гарантия комфорта и отсутствия посторонних запахов.

Самым простым способом является устройство сливной трубы, которая закладывается еще на этапе постройки фундамента. Труба закладывается в фундамент под наклоном примерно в 20% в направлении сливной ямы. Такой способ позволяет обеспечить оптимальный сток с минимальной вероятностью засорения и без необходимости в теплоизоляции.

На фото сливная яма

Технология реализации данного метода следующая:

Выкопанная яма с укрепленными стенами и краями

Важно: Края и стены ямы следует укрепить для того чтобы предотвратить возможность обвалов.
Оптимальным способом укрепления являются бетонные кольца или применение залитого бетоном каркаса.

1. . Убедиться в том, что траншея имеет необходимый уклон, можно используя водяной уровень.
2. . Чтобы труба долгое время не засорялась, целесообразно прокладывать ее прямо без каких-либо ответвлений.

Важно: Утепление наклонного отвода не является обязательным, но, если баня строится в северных регионах обложить водоотвод керамзитом или пенополистиролом не помешает.

1. . Смысл в том, чтобы пол в горизонтальной плоскости имел очень небольшой уклон в сторону трубы, чтобы вода в бане уходила самотёком в слив.
2. . Трап представляет собой видоизменённую модификацию водопроводного сифона.

Трап в действии

Это простое устройство исключит проникновение посторонних запахов в моечное помещение.

1. . Снимаем внутренности сливного трапа. Шарики ставим на готовую стяжку в разных участках комнаты и в любом случае они должны оказаться в сливной яме.
2. .

Схема с ямой под моечным отделением

Есть более простая и бюджетная в плане реализации инструкция:

1. На этапе закладки фундамента, посредине предполагаемого моечного помещения выкапываем яму шириной в 1-1.5 м и в глубину 3 метра или более.
2. Яму укрепляем бетонным каркасом для того чтобы предотвратить обрушение стен.
3. Внутрь ямы укладываем гравий разного размера.
4. Далее обустраиваем цементную стяжку с тем расчетом, чтобы сливной трап оказался прямо над гравийной ямой.

Важно: Такой способ обустройства водоотведения хорош в тех местах, где почва не промерзает глубже метра.
Опять же, такая система нежелательна в банях, построенных на склоне.
Не рекомендуется строить такую систему водоотведения в непосредственной близости от действующих колодцев.

Сливная яма под баней или за ее пределами

Отведение сточных вод на даче

Есть разные мнения по поводу того выводить воду за пределы бани или как в более бюджетном методе направлять ее вниз посредством несложной системы дренажа.

Некоторые специалисты уверены в том, что воду следует отводить за пределы постройки и чем дальше, тем лучше. Аргументом является то, что песок и гравий даже летом долго сохнет. Следовательно, вода, ушедшая под фундамент, превратится в лед – и о теплом поле в парной можно даже не мечтать вплоть до наступления весны.

Другие строители уверены в том, что 1-3 человека расходуют не так уж и много воды, а потому влага успевает уходить в грунт без остатка даже зимой. В крайнем случае, вместо песка при обустройстве дренажа необходимо использовать гравий или уплотненный щебень.

Какой вывод можно сделать из вышесказанного?

Оба мнения не лишены смысла. Поэтому, если вы заинтересованы в качественном круглогодичном водоотведении, цена которого будет невысока, перед строительством бани ознакомьтесь с параметрами промерзания почвы и с глубиной залегания водоносного слоя.

Обустройство сливной ямы

Грамотно обустроить сливную яму бани своими руками не менее важно, чем правильно установить водоотводную трубу. Чтобы использованная вода не пропадала зря, можно применить септик-отстойник. Такой способ утилизации воды позволит не только отвести воду, но и реализовать полив дачного участка.

Колодец с очисткой сточных вод посредством биологического фильтра

Сложная, но менее дорогая в реализации технология, это очистка воды в колодце с биологическим фильтром. Колодец заполняется шлаком, кирпичным боем и щебнем. По мере попадания в колодец сточных вод происходит заиливание стен и наполнителя. Микроорганизмы, находящиеся в иле, перерабатывают отходы, тем самым очищая воду до состояния пригодного для полива.

Как вариант септик на дачном участке

Для расположения колодца или септика выбирается самое низкое место на участке. Если участок ровный, выкапывается углубление, с тем расчётом чтобы точка приема стоков на септике или колодце располагалась ниже уровня сливного трапа.

Критерии выбора

Кроме выбора конструкции затвора, желательно подобрать размер сетки так, чтобы удобно было класть плитку на пол: желательно чтобы размер слива был кратен размерам плитки (в том числе и мозаики). Обратите внимание и на материал корпуса. Для душевой кабины в квартире или доме вполне подойдет пластик. Это наиболее демократичные по цене варианты. Более дороги трапы в пол из полипропилена, еще дороже — из нержавеющей стали.

Есть даже угловые модели

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Тонкости установки водяного трапа

Если рассматривать водяной затвор, то для бани с частым использованием его можно считать привлекательным вариантом, устраняющим все запахи из канализационной системы. В таком трапе важно, чтобы в специальной полости корпуса всегда находилась вода, которая и создает гидрозатвор. Монтажные работы по установке водяного трапа принципиально не отличаются от монтажа сухого «собрата». Подготавливается гнездо в подполье над сливным отверстием, в котором и устанавливается корпус устройства. Различие заключается в формировании гидрозатвора.

Выделяется 2 основных типа таких элементов.

1. Гидрозатвор коленного, или U-образного типа. В нем труба (металлическая или пластиковая) изгибается в виде буквы U, что дает возможность в нижней части формировать водяную пробку. Для нормального функционирования такого затвора нижняя его точка должна располагаться на 4–5 см ниже канализационной, отводящей трубы.
2. Бутылочный тип затвора. Такой гидрозатвор аналогичен сифону, используемому в мойках и раковинах. Столб воды формируется в цилиндрическом стакане. Для создания отстойника нижняя часть стакана опускается ниже уровня подведения канализационной трубы.

При изготовлении водяного трапа своими руками чаще используется коленная разновидность. В этом случае берется отрезок металлической или пластиковой трубы диаметром порядка 32-50 мм и длиной 40–60 см. Труба изгибается в форме U, причем сверху отгибается отвод для присоединения к канализационному отводу. Второй конец сохраняет вертикальное направление. В него вставляется воронка трапа.

Важным условием надежной работы устройства является герметизация стыков. В вертикальном соединении достаточно, чтобы верхний патрубок входил внутрь нижней трубы, а для надежности можно установить резиновый уплотнитель. При горизонтальном сочленении важно обеспечить герметичность стыка. Металлические элементы стыкуются путем сварки или с помощью резьбового соединения с использованием муфты.

Пластиковые детали соединяются горячим способом. Для этого устанавливается соединительная муфта из того же материала, а пластик скрепляется путем нагрева строительным феном или паяльной лампой. При монтаже гидрозатворов важно предусмотреть возможность очищения застойной зоны от мусора и ила. Особо это актуально для гидрозатворов бутылочного типа. В таких конструкциях в нижней части должен быть предусмотрен соответствующий доступ.

Трап в парилке и моечном отделении бани считается важным элементом сточной системы. Он помогает отвести потоки воды с напольного покрытия и защитить помещения от запахов из канализации. Такие устройства можно приобрести в готовом виде или сделать своими руками. Важно правильно подобрать конструкцию, чтобы вода могла свободно выводиться в сточную систему, но при этом не нарушался дизайн оформления бани.

Как сделать слив в полу в душе, в бане

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были душевые кабины. Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.

Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны

Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.

Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение.

Принцип действия сухого затвора в сливном трапе

Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.

Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию.

Принцип работы «сухого» затвора

Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

• ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
• Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.

Подготовлены направляющие для заливки стяжки

Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.

Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

Примерная схема расположения лаг «конвертом»

Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции.

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Критерии выбора

Кроме выбора конструкции затвора, желательно подобрать размер сетки так, чтобы удобно было класть плитку на пол: желательно чтобы размер слива был кратен размерам плитки (в том числе и мозаики). Обратите внимание и на материал корпуса. Для душевой кабины в квартире или доме вполне подойдет пластик. Это наиболее демократичные по цене варианты. Более дороги трапы в пол из полипропилена, еще дороже — из нержавеющей стали.

Есть даже угловые модели

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Пол со сливом: порядок работ

Хоть конструкции трапов разные, все модели монтируемые в пол, устанавливаются по одному принципу — последовательность работ одинаковая.

Намного приятнее в душе стоять на теплом полу, потому пол со сливом чаще всего делают со слоем теплоизоляции. Лучший теплоизоляционный материал для этого — экструдированный пенополистирол большой плотности. Он не впитывает воду, не гниет, имеет отличные теплоизоляционные характеристики, нормально переносит нагрузки (вес стяжки и плитки выдержит без проблем).

Сделать пол со сливом в душевой можно своими руками

Работать удобнее с нивелиром (лазерным уровнем), имеющим функцию построителя плоскостей. Он намного облегчит работу.

Подготовительные работы

Первым делом выводят от канализационного стояка отвод, куда будет стекать вода. Канализационную трубу кладут с требуемым уклоном (2 см на 1 метр), раструб располагают в предполагаемом месте подключения трапа. После того как канализационный выход установлен, берут трап, делают предварительную разметку — надо на стенах душевой кабины отметить высоту стяжки:

• Устанавливаем нивелир так чтобы он отмечал ось выведенной канализационной трубы.
• Выставляем трап так, чтобы его ось была примерно на 1,5 см выше оси канализационной трубы (смотрите фото).

Ось трапа должна быть чуть выше оси канализационной трубы

После этого поднимаем луч нивелира на высоту установки решетки трапа (с учетом того, что будет устанавливаться еще решетка — добавьте ее толщину).

Так как для нормального стока воды требуется уклон. Его делают 1-2 см на метр длинны. От имеющейся линии решетки трапа вверх откладываем требуемое расстояние расстояние.

Отмечаем линию укладки стяжки на стенах

По найденной отметке выставляем луч нивелира. Это и будет уровень стяжки, который надо выдержать вдоль стен. Можно эту линию очертить карандашом или маркером.

Теперь можно измерить высоту, на которую надо будет поднять пол в душевой кабине. Во многом она зависит от параметров трапа (его высоты). Исходя из полученной цифры, надо будет планировать слои стяжки и их толщину.

Определение толщины слоев стяжки

Обычно исходят из того, что укладывают в стяжку пенополистирол толщиной 5 см. Минимальная толщина стяжки — 3 см (больше можно, меньше — нет). Это в центре возле слива, к краям она становится толще (создается требуемый уклон). От имеющейся линии высоты стяжки откладываем вниз полученную цифру (складываем толщину пенополистирола и стяжки). На этот уровень надо будет вывести черновую стяжку.

От имеющейся высоты стяжки откладываем вниз толщину утеплителя и ЦПС

Черновую стяжку для снижения нагрузки делают из легкого бетона. Это может быть пенобетон или керамзитобетон. Можно минимизировать мокрые работы. Для этого на недостающую высоту можно выложить пеноблоки, скрепить их армирующей сеткой. Поверх можно залить ЦПС слоем в 3 см.

При устройстве такого основания, вдоль стен необходима демпферная лента. Так как при наличии пенополистирола или любого другого утеплителя, пол может немного проседать, его надо делать несвязным со стенами. Для этого и нужна демпферная лента. Она выставляется по периметру основания. По высоте она должна быть на 1-2 см выше всех слоев.

Можно использовать специальную демпферную ленту, можно тонкий пенопласт (толщиной 1 см или меньше). Подойдет даже гофрокартон. Остатки ленты затем срезаются вровень со стяжкой. Свою работу она выполнила — у нас получилась плавающая плита.

Залитая стяжка должны выстоятся минимум неделю — бетон должен набрать не менее 50% прочности. После этого можно продолжать работы.

Гидроизоляция

Чтобы пол со сливом не протек, в душевой кабине необходима хорошая гидроизоляция. Ее лучше сделать многослойной. Один из слоев можно сделать на этом этапе.

Используют обычно обмазочную гидроизоляцию. Это может быть битумная мастика или специальная гидроизоляция для бассейнов. Она наносится кистью в несколько слоев, с заходом на стены не менее 30 см. Данные мастики образуют на поверхности эластичную водонепроницаемую пленку без швов и стыков. Такой вид гидроизоляции отличается высокой надежностью.

Особое внимание стоит обратить на обработку углов. Их даже можно проклеить полосой из рулонной гидроизоляции (типа Гидроизола и т.п.). Первый слой обмазочной гидроизоляции нанести на стены, затем проклеить стык стены и пола рулонной гидроизоляцией (посадить на тот же состав), а сверху — еще один слой нанести.

Более надежна многослойная гидроизоляция

Для тех, кто любит делать все с запасом прочности, первый слой гидроизоляции можно уложить даже под первую корректирующую стяжку. Все правила остаются такими же, как описаны выше.

Вместо обмазочной гидроизоляции можно использовать рулонную. Но укладывать ее все равно придется на битумную мастику, хорошо промазывая и прижимая швы. Заход на стены примерно такой же — около 30 см. Если ширины одного рулона не хватает, полотнища укладывают с перехлестом в 15 см, их хорошо промазывают мастикой.

Выбор места для установки сливного трапа

Чтобы плитка на полу душевой кабины выглядела, как минимум, нормально, сливную решетку лучше расположить симметрично относительно плитки. Потому предварительно, на сухую, раскладываем плитку на полу (с учетом швов). При раскладке на забудьте отступить немного от стен — на толщину плитки и клея.

Совсем не обязательно делать слив по центру — его запросто можно сместить к любой стене. В данном случае выбрана дальняя стена от входа, чтобы меньше была возможность того, что вода выльется из кабинки

Далее выбираем положение трапа так, чтобы все смотрелось и, при этом, надо было делать минимум подрезок. Они мало того что отнимают время, так еще и портят вид.

Установка трапа и утеплителя

Следующий этап — установка трапа и укладка теплоизоляции. На выбранное место ставится трап, он подключается трубой к выводу канализации (при монтаже не забывайте про уклон). После этого укладываются плиты утеплителя. Он подрезается так, чтобы можно было обложить установленный трап. По периметру также необходима демпферная лента. На этот раз ее лучше сделать тоже из пенополистирола, но толщину взять меньше -2-3 см достаточно. На этом уровне пенополистирол еще будет предотвращать отвод тепла в стены.

Стыки пенополистирола проклеиваются скотчем (чтобы влага из бетона не вытекала). Если есть большие щели, их можно плотно забить обрезками, а потом заклеить.

Заливка стяжки

На уложенный утеплитель укладывают армирующую металлическую сетку. Достаточно готовой сетки из стальной проволоки диаметром 3 мм и шагом 10 см. Ее вырезают по размеру, укладывают на пенополистирол. Далее приступают к установке маяков.

Пол со сливом надо делать с уклоном в сторону слива. Для этого надо выставить планки-маяки. Можно использовать стандартные маяки (в строительном магазине) или деревянные планки. Их устанавливают так, чтобы их поверхность задавала требуемый уклон.

Когда подготовительные работы закончены, чашу трапа ориентируют вдоль стен. Сделать это можно при помощи угольника. Заодно необходимо выровнять замеры так, как вы определялись при примерке.

Заливают пол со сливом и установленным трапом обычным цементно-песчаным раствором (на 1 часть цемента марки не ниже М400), 3-4 части крупнозернистого песка. Чтобы придать покрытию водоотталкивающие свойства, можно добавить соответствующие присадки.

Залитый раствор оставляют «дозревать». На этой уходит обычно 28 дней. При этом надо за стяжкой ухаживать: поддерживать стабильную влажность, из бегать понижения температуры (оптимально — в районе +20°C), попадания прямых солнечных лучей. Проще всего накрыть кусок рогожей (старым мешком) и/или пленкой. Первые 4-5 дней поверхность надо ежедневно смачивать. Делать это удобнее на рогожу — не остается следов от капель. По прошествии 28 дней, можно завершать отделку — укладывать плитку.

Способы организации слива в бане с деревянными полами

Основной проблемой бани с моечной комнатой является отведение из нее стоков. Поэтому варианты технологий, как сделать слив воды в бане с деревянными полами из протекающего или сплошного настила, актуальны для каждого индивидуального застройщика.

Сразу определимся с терминами, под деревянными полами в статье имеется ввиду — деревянный настил (трапы), т.е. финишное покрытие пола в бане. Перекрытие же под ними может быть как деревянное (по балкам), так и бетонное (по грунту).

Особенности эксплуатации

Основными нюансами возведения и использования бани являются:

• отапливается постройка обычно дровяными печами, не предназначенными для подключения контуров теплого водяного пола;
• канализация необходима в моечной комнате, реже в парилке;
• при периодическом обогреве дерево на полах нагревается быстрее, чем бетонная стяжка или плита;
• максимальные теплопотери традиционно присутствуют в полах нижнего этажа, поэтому их необходимо утеплить;
• бюджетным вариантом для бани на МЗЛФ, столбчатом или свайном ростверке является пол по грунту без перекрытия;
• чуть дороже обходится перекрытие по балкам, обладающее меньшим ресурсом в сравнении с бетонной конструкцией.

Важно! Для бани остается актуальным регламент СП 29.13330 (Полы), согласно которому чистовое покрытие в моечной должно быть на 1,5 – 2 см ниже облицовки в остальных помещениях.

Разновидности деревянного пола в бане

Напольное покрытие из древесины обладает при хождении по нему босиком приятными тактильными ощущениями в отличие от других облицовок. Существуют 2 категории деревянного пола бани:

протекающий – каждая половица уложена с зазором 5 – 10 мм или используются съемные решетчатые поддоны из бруска;

Пол в бане протекающий.

Пол в бане из шпунтованной доски.

В зависимости от конструкции фундамента, перекрытие пола бани может иметь конструкцию:

пол по грунту из бетонной плиты – внутри ленточного фундамента и низкого ростверка;

Пол по грунту с вмурованным трапом.

Деревянное перекрытие бани.

На обоих типах перекрытий делают как сплошные, так и протекающие деревянные полы.

Организация слива

Несмотря на периодический эксплуатационный режим, стоки запрещено сбрасывать на грунт под баней. Необходимо собирать и отводить их в отдельный септик или централизованную систему водоотведения.

В зависимости от конструкции деревянного пола слив можно организовать следующими способами:

• сплошной пол – уклоны задаются при монтаже лаг (именно лаг, а не балок), трап устраивается в низшей точке комнаты, стоки отводятся по трубам, утеплитель укладывается между лагами;
• протекающий настил – под напольным покрытием необходимо изготовить крупноформатную воронку из тяжелой EPDM мембраны, оцинковки, ЦСП облицованного водонепроницаемой плиткой или из бетона (в случае полов по грунту), в низшей точке которой будет закреплен канализационный трап.

Воронка слива из оцинковки под протекающим полом бани.

Теплоизолировать протекающий пол невозможно физически, поэтому утеплитель закладывается ниже крупноформатной воронки из рассмотренных выше материалов.

Важно! Максимальные теплопотери в полах наблюдаются при наличии в здании подполья, то есть в висячих ростверках. Поэтому пол и канализацию свайного или столбчатого высокого ростверка утеплять следует в обязательном порядке.

Запрещено сливать банные стоки непосредственно на грунт под этой постройкой по причинам:

• моющие средства приводят к постепенному заражению, не только своего участка, но и обеспечивают подобные неприятности соседям;
• влага неизбежно скапливается в пазухах обратных засыпок и разрушает фундамент;
• даже при частичной замене грунта щебнем/песком резко повышаются силы пучения из-за набухания глины во влажной среде.

Септик необходимо размещать на участке в соответствии с требованиями нормативов СП, СанПиН на расстоянии минимум 4 м от фундамента бани, а не под ее полом. Это повысит качество обслуживания камер водоочистки, инфильтрационного колодца или поля, через которое осветленная вода сбрасывается в грунт для естественной доочистки.

Расположение септика для бани на участке.

Протекающий пол

Этот вариант обеспечивает быстрое высыхание древесины и увеличение ресурса напольного покрытия. В зависимости от конструкции перекрытия бани протекающий пол может сооружаться разными способами:

настил из разряженных досок со щелями между ними, жестко зафиксированных саморезами к лагам для постоянного использования;

Традиционный протекающий пол.

Деревянный трап для бани.

Воронка под протекающим полом, собирающая жидкость, сооружается из материалов:

мембрана – вариант чаще применяется для бани с подпольем на свайном или столбчатом ростверке, пленка крепится к стенам с небольшим провисанием, в нижней точке, соприкасающейся с черновым полом конструкции, в нее врезается сифон или трап;

Воронка сливная из мембраны.

Воронка сливная из жести.

Сливная воронка из плитки.

Бетонная воронка банного слива.

Совет! Лаги протекающего пола обрабатываются антисептиками или пенетрирующими составами для повышения эксплуатационного ресурса во влажной среде.

Протекающий пол неудобен с позиций гигиеничности – в широкие щели неизбежно проникает в воронку крупный мусор (например, листья веника, принесенные на теле из парной), поэтому доски лучше сделать съемными. Компромиссом становятся решетчатые поддоны или крепление досок в специальные гнезда.

Еще одним вариантом становятся гибкие дощатые трапы для бани. Доска соединяется в этих конструкциях шнуром или тросом, после укладки на лаги такие деревянные коврики сохраняют пространственную жесткость. После помывки их можно скатать и убрать на просушку.

Гибкие деревянные трапы для бани.

Шпунтованная доска

Этот вариант удобнее в использовании, но влага испаряется дольше, доски коробятся при высыхании. Не протекающий пол может делаться по лагам, уложенным на плиту перекрытия или пол по грунту, или балкам деревянного перекрытия. Поэтому конструкция сливного узла отличается:

• пол по грунту – инженерные системы разводят до бетонирования стяжки, лаги монтируются под уклоном в едином направлении, чтобы поставить там трап/сифон канализации, утеплитель размещается либо между лагами, либо внутри стяжки;
• плитное перекрытие – аналогично предыдущему случаю, только теплоизоляционный материал всегда укладывается между лагами;
• перекрытие по балкам – утеплитель между черновым и чистовым полом, коммуникации защищаются пенополистирольными скорлупами и греющим кабелем внутри подполья.

Теплоизоляция пола в бане.

В бане отсутствует постоянный обогрев, поэтому утеплитель под полом необходим исключительно для снижения времени выхода в режим пара и повышения комфорта эксплуатации.

Выбор узла слива

Периодический эксплуатационный режим бани вызывает пересыхание гидрозатвора внутри классического бутылочного или U-образного сифона. Поэтому в этих надворных постройках чаще используют сухие трапы нескольких типов:

поплавковые – внутри чашеобразного корпуса имеется колпак, перекрывающий под своим весом канализационное отверстие, всплывающий при наполнении чаши жидкостью;

Трап с сухим поплавковым затвором.

Трап с сухим маятниковым затвором.

Сухой затвор с резиновой лентой.

При установке сухого трапа вредные газы не смогут проникнуть из септика по трубам наружной канализации в баню, избавляя пользователей от запаха сероводорода и метана.

Внимание: Естественная вентиляция под деревянным напольным покрытием обеспечивается декоративными люками (достаточно 2 шт. на комнату) и пропилами в лагах. Лючки располагаются по диагонали, декорируются решетками, обычно располагаются под полками, скамейками.
