Как сделать дренаж на участке своими руками

Как сделать дренаж на дачном участке своими руками — пошаговое руководство по осушению с фото и видео

Проблема подтопления и повышенного переувлажнения почвы знакома владельцам участков, расположенных в центральном регионе России. Сырость и застои воды после таяния снега не позволяют провести должную подготовку дачного участка к летнему сезону, а переувлажнение почвы при постоянном выпадении осадков губительно для многих растений. Для решения этих проблем существует несколько способов, но наиболее эффективным является обустройство дренажа.

В каких случаях необходима дренажная система

Дренаж — это технология сбора и отведения грунтовых, талых и ливневых вод от участка, технических и жилых строений. Дренажная система предотвращает вымывание, пучение и заболачивание почвы, которое происходит из-за перенасыщения влагой.

Обустройство дренажной системы необходимо далеко не на каждом участке. Для того чтобы определить насколько сильно ваш участок нуждается в дренаже потребуется провести визуальный осмотр. Обратите внимание, происходит ли подтапливание участка после таяния снега, как быстро впитывается вода после полива растений, стоят ли лужи после сильного дождя и ливня. Если вы не раз наблюдали эти признаки, то дренаж обязателен.

Дренажная система помогает убрать застои воды с участка

Если визуального подтверждения мало, то можно провести простой эксперимент — с помощью ручного бура или обычной лопаты следует вырыть яму глубиной 70–100 см. Лучше это сделать в нескольких местах на участке. Если через 24–36 ч на дне ямы скапливается и не уходит вода, то это прямое свидетельство перенасыщения почвы влагой.

Дренаж почвы проводится при следующих условиях:

• высокое залегание грунтовых вод;
• участок расположен в местности с глинистой почвой;
• участок располагается в низине или наоборот — на склоне;
• в месте расположения участка выпадает большое количество осадков.

Наличие дренажа способствует сохранению отделочных и облицовочных материалов, используемых для укладки садовых дорожек, отделки цоколя и фасада здания.

Виды систем осушения

Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.

Дренаж поверхностного типа

Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.

Решётки защищают открытую дренажную систему от попадания крупного мусора

Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:

1. Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
2. Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.

При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.

Глубинный дренаж

Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.

Процесс сооружения глубинного дренажа на загородном участке

Для понижения уровня грунтовых вод трубы закладываются по периметру участка на глубину 80–150 см. В случае когда необходимо отвести воду от фундамента строения, трубы должны быть уложены ниже глубины его залегания. И также дренажные трубы могут быть уложены по всей площади участка с определённым шагом. Расстояние между дренами зависит от глубины их заложения и механического состава грунта.

Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже. Информация взята с книги «Осушение земель под сады» за авторством А.М.Думбляускаса.

При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.

Схема устройства глубинного дренажа

При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.

При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.

Дренаж на дачном участке — самые просте способы с инструкциями

Для того чтобы самостоятельно провести осушения земельного участка посредством дренажной системы потребуется ознакомиться с технологией работ, рассчитать и закупить необходимые материалы, подготовить инструмент и место для выполнения работ.

Поверхностный дренаж дачного участка

Открытый поверхностный дренаж является универсальным решением для осушения дачных участков небольшой площади. Например, для типовых участков площадью 6 соток. За основу можно взять схему, расположенную ниже. На ней изображена дренажная трасса в форме «ёлочки». Расстояние между дренами, как оговаривалось, выше выбирается исходя из типа грунта (см. таблицу).

Пример расположения дренажной системы на дачном участке

Для проведения работ потребуется совковая и штыковая лопата, рулетка, пузырьковый уровень, молоток и острый строительный нож. В качестве материалов потребуется подготовить гравий фракции 20–40, геотекстиль, обрезной брусок или доску длиной 2–3 м.

Для сооружения поверхностного дренажа на дачном участке потребуется выполнить следующее:

1. Согласно составленной схеме выкапывается траншея глубиной 30–45 см. Ширина траншеи для песчаных типов грунта не более 30–35 см, для суглинистых и глинистых типов почвы — 40–45. Все боковые траншеи сводятся к одной центральной магистрали, которая подводится к водоприёмнику. Уклон по дну траншеи — 2–5 см на 1 м. п.
2. Водоприёмник должен располагаться в самой нижней точке участка. Для его установки потребуется вырыть яму, размеры которой зависят от объёмов накопительного резервуара. Для участка площадью 6 соток достаточно дренажного колодца на 500–700 л. Если дренаж сооружается для песчаного участка, то можно использовать фильтрующий дренажный колодец.

Траншеи «ёлочкой» под открытую дренажную систему на основе гравия

Иногда, основание траншеи бетонируется по всё протяжённости дренажной трассы. Это позволяет не беспокоиться о том, что со временем земляные стенки начнут осыпаться, ухудшится сток воды и т. д. Но такой подход более трудоёмок и требует умения работать с бетонной смесью.

Осушение участка при помощи глубинного дренажа

Глубинный дренаж является стандартным решением для осушения дачных и загородных участков. Систему глубинного дренажа можно монтировать, даже когда вокруг строения имеется защитная отмостка, бетонные или плитные дорожки. При необходимости может быть выполнен их частичный демонтаж, но в целом конструкция не пострадает.

Пример проекта дренажной системы на загородном участке

Работы по сооружению глубинного дренажа включают в себя следующее:

Согласно проектному плану участка необходимо составить схему расположения дренажных труб и определить точку сброса воды, то есть, то место, откуда собранная вода будет сливаться в канализационные трубы, ведущие к дренажному колодцу. Глубина прокладки трубопровода должна быть ниже уровня промерзания грунта. Для Северо-Западного региона это значение составляет около 60–80 см.

Подготовка траншей при сооружении глубинного дренажа

Котлован под дренажный колодец нужно вырыть в самой низкой точке на участке

Поверх слоя гравия укладывается широкое полотно геотекстиля

Смотровой дренажный колодец устанавливается в местах, где происходит поворот дренажной трубы

Способы осушения участка без дренажа

Излишняя влага в почве и застои воды на участке не всегда связаны с высоким уровнем грунтовых вод. Иногда это происходит из-за аномальной низкой температуры и обильного выпадения осадков. Совокупность этих факторов приводит к тому, что влага не успевает испаряться, образуются лужи и плесень на поверхности почвы.

Пескование глинистой почвы — один из способов осушения участка без дренажа

Если в силу некоторых обстоятельств устройство дренажной системы невозможно, то для осушения земельного участка существует несколько эффективных способов:

• Пескование почвы — исходя из типа почвы, выполняется подмес песка в определённой пропорции. В результате происходит улучшение физических и тепловых свойств почвы. Это улучшает впитываемость и распределение влаги по верхнему слою грунта, а также способствует увеличения урожайности. Для глинистой и торфяной почвы рекомендуется брать не менее 30 кг песка на 1 м 2 .
• Открытие траншеи — по периметру участка и в особо подтапливаемых зонах обустраиваются траншеи глубиной до 30 см с небольшим уклоном. Постепенно вода попадает в канавы, откуда за счёт уклона стекает в сливную яму или водоём. Во многом способ напоминает устройство дренажа с той лишь разницей, что канавы быстро осыпаются и не обладают такой пропускной способностью.

Открытая траншея, заполненная крупным щебнем — простой способ отвода ливневой воды от сырых участков

Из приведённых способов осушения участка наиболее действенными являются добавление достаточного количества плодородной почвы и обустройство траншей по периметру. В среднем 1 м 3 грунта обойдётся в 550–600 рублей. На участок площадью 6 соток достаточно 10–12 м 3 грунта.

Самый простой способ осушения почвы на участке

Обустройство неглубоких траншей, заполненных щебнем, является наиболее простым способом осушения дачного участка. Несмотря на общую простоту, этот способ весьма эффективен и способен справиться с большим количеством воды, образовавшейся во время таяния снега.

Работы по обустройству траншей по периметру и площади участка включают в себя следующее:

1. Необходимо составить план-схему, на которой будут изображены линии отвода воды к сточной яме, оврагу или накопительному колодцу. Яма для приёма воды должна быть глубиной и диаметром не менее 100 см. Если участок имеет площадь более 6 соток, то желательно обустройства накопительного колодца Ø 150 см и глубиной до 2 м.
2. С учётом составленного плана потребуется выкопать траншеи глубиной 30 см с уклоном в сторону дренажной ямы. Оптимально, если на каждые 2 м траншеи будет приходиться наклон в 5 см. Ширина траншей не менее 30 см.

Подготовка траншей, которые после будут заполнены крупным щебнем или гравием

При желании второй слой щебня можно уменьшить, а оставшееся пространство присыпать почвой с участка. Это позволит скрыть дренаж под слоем дёрна. Поверх дренажной траншеи не рекомендуется высаживать цветы и зелень. Это чревато их гибелью из-за высокой влажности в этом месте.

Как прочистить засор в дренажной трубе

Несоблюдение технологии прокладки дренажных труб является основной причиной застаивание и плохого слива воды с распределительных колодцев. К тому же очень часто застаивание воды вообще не связано с засором. Недостаточный уклон не обеспечивает постоянный и равномерный слив скопившейся воды в сторону дренажной ямы.

Для прочистки небольших засоров используется стальной трос или шланг с сильным напором воды

Самый простой способ прочистки дренажных труб — это использование стального троса для чистки канализаций. На одном конце троса располагается спиралеобразная насадка, на другом — ручка, с помощью которой можно вращать трос, создавая механическую нагрузку в месте засора.

Для прочистки труб Ø110 мм и более рекомендуется использовать трос со стальным ёршиком соответствующего размера. В процессе чистки необходимо опустить трос в дренажную трубу, пока его конец не достигнет засора. Далее, при помощи вращения троса по часовой стрелке нужно постараться пробить засор или сместить его в сторону слива воды. Обычно, небольшие скопления ила и листвы проталкиваются без особого труда.

Если устранить засор не удалось, то потребуется вызвать специалистов, которые при помощи пневматической установки и другого оборудования не только очистят засор, но и проведут профилактическую чистку всей поверхности дренажных труб.

Видео: дренаж участка своими руками

Перенасыщение почвы влагой и застои воды на участке являются большой проблемой, которая влияет не только на рост плодоносящих культур, но и снижает срок службы жилого строения. Но стоит помнить, что с переизбытком воды можно справиться при помощи дренажной системы. Гораздо хуже, если пресной воды и влаги нахватает, а обустройство колодца невозможно в силу некоторых обстоятельств.

Как сделать дренаж садового участка своими руками: разбор технологии обустройства

Не всем собственникам загородных наделов «везет» с идеальными гидрогеологическими условиями. Нередко только в процессе обработки земли или строительства они понимают, что подземные воды залегают высоко, что в паводковый период долго стоят лужи. Переживать не стоит, эту проблему устранит дренаж. Согласитесь, соорудить его намного проще, чем подыскивать безупречный участок.

Дренажная система избавит от избытка влаги почвенно-растительный слой, чем обеспечит нормальный рост культурных зеленых насаждений. Она отведет подземную воду от фундамента в случае их контакта, защитит подвал и смотровую яму гаража от подтопления.

Желающие устроить дренаж садового участка своими руками или усилиями бригады ландшафтных рабочих у нас найдут развернутые ответы на всевозможные вопросы. В нашем материале обстоятельно описаны варианты систем отвода грунтовой воды и способы их сооружения.

Предпосылки к сооружению дренажа

Осушительная система, выполняющая сбор и отвод излишка грунтовой воды, необходима в следующих случаях:

1. Участок пологий, т.е. нет условий для самопроизвольного движения воды под уклон.
2. Грунтовые воды отмечены на близком к поверхности земли уровне.
3. Участок располагается в низине, долине реки или на болотной осушенной местности.
4. Почвенно-растительный слой развивается на глинистых грунтах, обладающих низкими фильтрационными свойствами.
5. Дача построена на склоне, невдалеке от его подножия, из-за чего при выпадении осадков на участке и вокруг нее накапливается и застаивается вода.

Установка дренажа практически всегда необходима на участках с подстилающими почву глинистыми грунтами: супесями, суглинками. В период выпадения обильного количества осадков, таяния снега этот тип горных пород слишком медленно пропускает через свою толщу воду или вовсе не дает ей проходить.

Застои воды на уровне развития почвы сопряжены с ее переувлажнением. Во влажной среде активно размножается грибок, появляются инфекции, вредители (слизни, улитки и т.д.), что приводит к болезням овощных культур, гниению корней кустов, многолетних цветов и деревьев.

Если не решать проблему с переувлажнением почвы, то со временем может произойти размыв земли. В морозное время содержащие воду грунтовые слои будет пучить, из-за чего может пострадать фундамент, вымощенные дорожки и прочие объекты благоустройства участка.

Чтобы проверить, необходим ли дренаж, нужно узнать пропускную способность грунтовых слоев на участке. Для этого выкапывают небольшой шурф глубиной 60 см и наливают в нее воду по предела.

Если вода впитается за сутки, то у подстилающих почву грунтов приемлемые фильтрационные свойства. В этом случае необходимости в дренаже нет. Если по истечении двух суток вода не уходит, значит, под почвенно-растительным слоем залегают глинистые породы, и есть риск переувлажнения.

Если своевременно не внедрить дренажную систему, то загородным владениям угрожают следующие проблемы:

• затопление погребов, цокольных этажей, дополнительных построек, располагающихся ниже уровня земли – это впоследствии приводит к порче стеновых материалов, образованию плесени и грибков, гниению мебели, лестниц и иных деревянных конструкций;
• заболачивание почвы вследствие ее пресыщения влагой, что ведет к низкой урожайности, загниванию корней овощных культур, растений, гибели деревьев и других насаждений;
• на участке могут образоваться провалы, впадины, ямы, в результате чего разрушаются вымощенные дорожки и плитки – все это негативно влияет на ландшафт приусадебной территории.

В зимний период при промерзании ПРС и подстилающих его пучинистых грунтов, залегающих выше уровня сезонного замерзания, содержащаяся в порах земли вода будет расширяться. Увеличение объема грунта грозит разрушением заглубленных в него и опирающихся на землю сооружений.

Организация дренажной системы позволит наиболее простым и доступным способом решить следующие задачи:

Рассмотрим виды осушительных систем и их особенности.

Основные типы систем осушения грунтов

Перед тем, как начать заниматься составлением плана работ, закупкой оборудования и материалов, необходимо определить, какую систему целесообразно внедрить, чтоб она работала максимально эффективно.

Существует три разновидности дренажных систем:

• поверхностная (открытая) – представляет собой канаву на поверхности земли, используется для выведения избыточной влаги, образовавшейся из-за частных дождей или таяния снега;
• глубинная (закрытая) – отвод воды осуществляется с помощью системы труб, колодцев; система применяется в случае риска затопления огорода осадками и/или грунтовыми водами;
• засыпная – принцип ее построения такой же, как и глубинной, только используется исключительно дренажный материал без труб; подходит для осушения участков при выпадении осадков.

Каждая из вышеприведенных технологий имеет свои достоинства и недостатки.

Поверхностную дренажную сеть нередко совмещают с ливневой канализацией, производящей сбор и отвод атмосферных осадков. Ливневку оснащают водосборниками двух типов: точечными и линейными.

Ливневка как эффективное дополнение

Ливневая канализация – совокупность водосточных труб с колодцем для накопления влаги, через который происходит ее передача в водоприемник. Перед входом воды в колодец располагается специальная сифонная перегородка (решетка), созданная для очистки поступающей жидкости от мусора, в результате чего система не засоряется, в ней не появляется неприятный запах.

Ливневая канализационная система с водосборниками линейного типа собой представляет череду лотков, расположенных под уклоном по направлению к месту сбору влаги. Емкости устанавливают в канавы со слоем гравия на дне. Используется технология тогда, когда уклон дневной поверхности участка не превышает 30 градусов относительно горизонта.

Главное отличие точечной системы от линейной в том, что в точечной используется система труб, располагающаяся под землей. Сбор воды происходит через так называемые “точки” – специальные ливнестоки, оборудованные водопроницаемой решеткой.

Такое решение делает конструкцию практически незаметной на участке.

Иногда системы одного типа для территории недостаточно, поэтому для поддержания оптимального уровня влаги их можно комбинировать .

Подобрать вид системы нужно индивидуально с учетом ландшафтных, геологических особенностей. Например, если дом расположен вдали от водоема, то можно ограничиться открытым дренажом. Если же особняк находится на оползнеопасном склоне в долине реки, то лучше применить несколько систем одновременно. Подробнее об обустройстве ливневой канализации можно прочесть здесь.

Устройство дренажа закрытого типа

Система закрытого типа собой представляет сеть траншей, в которые проложены трубы и дренажный материал. Дренаж можно проложить как по всей площади, так и на определенной территории, нуждающейся в водоотводе.

Глубинная дренажная система состоит из следующих элементов:

• дренажных труб ;
• колодца (водоотвода);
• насоса для откачки воды.

Для реализации системы необходимо вырыть траншеи, осуществить монтаж труб, соорудить водоотводы.

Для обустройства водопровода в траншеи понадобится:

Система эффективно используется в случае затопление участка грунтовыми водами.

Стандартными конструктивными компонентами дренажной системы являются:

Составление схемы расположения элементов

Перед осуществлением работ необходимо составить план участка, отметив объекты жилищного, бытового и хозяйственного назначения, а также кустарники, деревья, клумбы.

Далее необходимо определить место для колодца с учетом расположения водоотвода. В качестве водоотвода может выступать канализация, скважина или любой другой природный источник воды.

Затем необходимо составить схему расположения траншей.

Существует 4 основных типа схем:

• расположение змейкой;
• параллельное устройство;
• заложение дрен елочкой;
• расположение по трапеции.

Схему можно выбрать самостоятельно, но чаще всего используется разметка «елочка».

Канавы можно расположить по периметру территории и по контуру дома. На участке, где будут расти овощные культуры, цветы, строится сеть с учетом требований, речь о которых пойдет ниже.

Технические требования к монтажу

При построении траншеи необходимо учитывать следующие требования:

• глубина должна составлять 1-1.2 м, а ширина – 35-40 см;
• возле деревьев траншею выкапывают на глубину 1.2-1.5 м, около лесных насаждений – на 70-90 см, возле цветников – на 60-80 см;
• если на уровне ПРС участка преобладает торфяная почва, то, учитывая, что она быстро усаживается, глубина траншеи не должна быть меньше метра;
• если участок рельефный, то глубина может достигать метра, если пологий или с небольшим уклоном, то рыть траншею глубиной меньше 1.5 м неэффективно;
• на глинистых грунтах: супесях, суглинках траншеи выкапывают на расстоянии 7-10 м друг от друга, на хорошо дренируемых: песках, гравийных и щебнистых отложениях – на 15-20 м;
• система осушения должна располагаться дальше 1 метра от фундамента дома, а минимально допустимое расстояние до забора – 50 см.

Для сооружения открытой дренажной системы следует подобрать специальные трубы с сеткой. Их диаметр может варьироваться от 0.15 до 0.5 см. От использования асбестоцементных или керамических дрен лучше отказаться, поскольку они непрактичны, требуют предварительной подготовки, частой промывки, быстро засоряются.

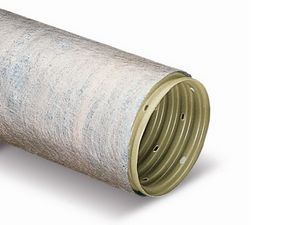

Для устройства закрытых дренажных веток рекомендуется отдать предпочтение перфорированным трубам из полимерных или композитных материалов. Некоторые модификации оснащены специальной фильтрующей оболочкой (геотекстилем), которая препятствует засорению системы.

Диаметр коллектора должен быть больше диаметра трубы. Если площадь обустраиваемого участка свыше 0.5 га, то диаметры могут быть равны.

Уклон системы в сторону коллектора должен составлять 2-3 см на каждый метр трубы диаметром 5-10 см. Если запланировано использование трубы большего диаметра, то наклон должен быть меньшим. Более подробно о том, как правильно рассчитать уклон дренажной трубы, мы изложили в этом материале.

Обладатели земельных участков в низине или на крутом склоне сталкиваются с проблемой, когда вода застаивается в самом низком месте, когда как водоприемник может располагаться выше. В этом случае в нижней части территории нужно соорудить накопительный колодец, в который необходимо внедрить дренажный насос. С его помощью происходит откачка воды наверх со сбросом в канаву, овраг или иной приемник воды.

Если для утилизации собранной воды планируется построить поглотительный колодец на участке, то работы по его сооружению выполняют в такой последовательности:

Это видео недоступно.

Очередь просмотра

Очередь

• Удалить все
• Отключить

YouTube Premium

Дренаж участка своими руками | часть 1

Хотите сохраните это видео?

• Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось видео?

Не понравилось?

Надоело месить глину каждую весну в плоть до мая. Решился наконец сделать дренаж на участке, и заодно рассказать Вам как осушить участок. Закупил перфорированную дренажнею ПНД трубу 110мм завёрнутую в геотекстиль, смотровые колодцы 300мм, и пренадлежности к ним.

Прокопал дренажные канавы от фундамента гаража до самой низкой точки участка, проложил геотекстиль на дно, насыпал мелкого щебня,проложил трубу, затем засыпал её щебёнкой. Затем засыпал канавы грунтом.

Мой канал строительных блогов https://goo.gl/MKk7Zx

Купить дренажные трубы и колодцы можно тут
https://goo.gl/MEXyW1

Если дачный участок расположен в низинке, то в период дождей он может превратиться в настоящую головную боль! Ведь никто из нас не любит шлёпать по лужам, а тем более – пытаться посадить что-то в слякотную землю. Но заболоченная или переувлажнённая земля на даче – совсем не приговор. Есть масса способов сделать дренаж участка — своими руками или привлечь к этому делу спецов. Тут всё зависит от масштабности работ и месторасположения вашего участка. Многие смекалистые дачники своими силами делают различные водоотводы, довольно успешно осушая свой переувлажнённый (а то и вовсе заболоченный) участок. Снимаю шляпу перед теми, кто своими силами способен проделать такие работы))
Но если бы всё было так просто, спецы по дренажным делам остались бы без работы. Ведь классическая схема правильной дренажной системы – это целая сеть каналов и перфорированных труб, заглублённых на 1.8-2 м; система смотровых колодцев, через которые (лет через 15-20) придётся прочищать каналы струёй воды, поданной под высоким давлением; установка специальных приёмных ящиков с так называемым «пескоуловителем», который необходимо регулярно прочищать от различного мелкого мусора.

Да и сами перфорированные трубы закладываются в траншею по определённой технологии: сначала на дно канала засыпают гальку или щебень, затем укладывают трубы, монтируя через каждые 15-17 метров смотровые колодцы. Потом каналы с трубами засыпают щебнем или гравием, а сверху насыпают почвенный слой. Причём уклон труб должен составлять 3-4 см на каждый метр, а сами трубы обычно упаковывают в специальную плёнку или кладут в желоба с мелкой сеткой, присыпанные предварительно галькой или щебнем. В целях экономии некоторые дачники используют не покупные перфорированные трубы для дренажа, а старые металлические, просверливая в них небольшие отверстия и укладывая в канавы отверстиями вверх.
Если ваш участок не сильно заболочен, можно провести дренажные канавы и без укладки труб – просто засыпав их щебнем или галькой.
Дренаж дачного участка
Перед этими (воистину грандиозными) работами предварительно составляют геодезический план участка, где отмечают самые высокие и самые низкие точки рельефа. И дренаж участка делается в соответствии с планом: от самой высокой точки – к самой низкой. Довольно часто система дренирования участка бывает сложнокомбинированной, ведь рельеф местности может быть каким угодно. Бывает, участок расположен на ровной поверхности, не имеющей уклона. В этом случае для отвода магистрального канала выкапывают глубокий колодец, дно и стены которого укрепляются специальными опорами и бетонируются. А если выход основной дренажной трубы расположен ниже уровня сборного колодца, то роется ещё один колодец – промежуточный. По мере наполнения основного сборного колодца воду из него откачивают насосом.
Проверили уклон участка старым дедовским способом: в тех местах, где (по нашему мнению) поверхность шла под уклон, прорыли сначала небольшие канавки, наполнили их через водопроводный шланг и посмотрели, в какую сторону стекает вода. Вы знаете, ошиблись мы совсем немного. Чуть подправили направления отводов и прорыли по намеченным местам траншеи глубиною около 1 м с выводом в глубокий (2,5 м) колодец. Для такой работы нам пришлось нанять людей, они же и помогли нам выкорчевать многочисленные пни, оставшиеся от прежних хозяев (за определённое вознаграждение, разумеется))

Бюджетные системы дренажа участка и ливневой канализации от пользователей портала

Опытные строители и загородные жители хорошо знают, что «лишняя» вода на участке — это плохо. Избыток воды приводит к подтоплению фундамента и цокольного этажа, вымыванию основания, затоплению грядок, заболачиванию территории и т.д. В результате весной, осенью и даже летом по дачному участку нельзя пройти без резиновых сапог.

В этой статье рассмотрим:

• Как обустроить отвод воды на участке.
• Как своими руками сделать бюджетную ливневую канализацию.
• Устройство водоотвода. Как сделать недорогой дренаж и осушить заболоченный участок.

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует. Потом из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

• Капиллярная вода.
• Грунтовая вода.
• Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация – это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

• Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

• Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

• Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
• Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

• Грунтовое основание в виде ложа.
• Слой песка или ПГС толщиной около 5 см.
• Бетон около 7 см.
• Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап – засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Дренаж участка своими руками

В попытке облагораживания территории, прилежащей к дачному дому, нет ничего проще, чем сделать дренаж участка своими руками. Прежде всего он избавит от переувлажнения поверхностных слоев грунта. Избыточное накопление воды на поверхности земли может иметь как сезонный, так и неизменный характер. В первом варианте территорию заливает после сильных атмосферных осадков или весенних паводков, а во втором – когда низкий рельеф местности, способствующий постоянному скоплению воды в почве.

Повышенная влажность и застоявшиеся лужи губят не только садово-огородные культуры, но и становятся причиной разрушения сооружений на участке – от теплиц и заборов до домов и коттеджей. Осушить поверхностный грунт может только грамотно монтированный дренаж дачного участка.

Для чего нужен дренаж, когда его необходимо делать

Установка дренажа – процедура достаточно трудоемкая. Поэтому прежде чем затевать такое мероприятие, необходимо удостовериться, что без него действительно нельзя обойтись. Вот в каких ситуациях рекомендуется делать дренажную систему:

• Верхняя отметка глубины грунтовых вод близка к поверхности, и это проявляется в образовании застоявшихся луж на участке в период дождей, при весеннем таянии снеговой массы, а также постоянной повышенной влажностью почвы.
• Глинисто-суглинистый открытый грунт. При обильных атмосферных осадках будет способствовать скоплению воды.
• Равнинный рельеф местности, не способствующий быстрому оттоку дождевой воды и тающему снегу.
• Участок имеет наклон и во время ливня и обильном топлении снега образуются сильные водяные потоки, активно размывающие поверхностные слои почвы.
• Большая часть площади территории закрыта от грунта влагонепроницаемыми искусственными покрытиями (бетоном, асфальтом, плиткой).
• На участке расположен газон с функцией автополива, автомойка, регулярно сливаемый бассейн.
• Фундамент сооружения достигает глубины уровня залегания грунтовых вод.

Самый простой дренаж участка позволит избежать крупных неприятностей во всех выше рассмотренных, а также не учтенных случаях. Однако прежде чем начать его выполнять, нужно тщательно изучить рельеф местности, главные направления потоков воды, уровень залегания грунтовых вод и состав почвы.

Изучение участка: рельеф, почва, грунтовые воды

В какой бы местности не находился участок, его всегда характеризует индивидуальный набор параметров – тип рельефа, структура и состояние почвы, глубина залегания или уровня грунтовых вод (УГВ). Изучение территории для определения черт рельефа, почвенных характеристик и параметра УГВ затрагивает следующие критерии:

• Расчет характеристики рельефа участка геодезическими методами (топографическая съемка). Определяется тип рельефа – холмистый или равнинный. Устанавливается наличие склонов и их направление, с которыми будет совпадать течение воды.
• Физико-химические показатели почвы. Рассчитывается, может ли грунт иметь достаточную прочность для будущего сооружения и какой тип фундамента лучше выбрать по заданным параметрам.
• Величина УГВ и изменения его значения в течение года. Данные собираются с помощью методов геологической разведки, анализа, сборки и проверки архивов.
• Степень пучинистости. Определяется, может ли грунт проседать, сползать и набухать, насколько вероятно образование паводков.

Что дают результаты гео-изысканий?

Чем больше будет выявлено параметров в ходе геодезических изысканий, тем с большей точностью можно будет установить, нужна ли дренажная система и какую модификацию ее установить в конкретном случае. Опираясь на полученные данные, можно установить, к примеру, как выполнить дренаж участка с высоким уровнем грунтовых вод, как правильно расположить его элементы в фундаментном основании дома, особенно если планируется цоколь или подвальное помещение.

Как происходит процедура геологических изысканий?

Естественно, что все геодезические работы на участке лучше доверить специализированной компании. Как правило, специалисты выезжают в назначенный срок, проводят все работы и дают результаты. Процедура исследования почвы не бесплатная и проводится за счет застройщика. Однако если учесть, к каким катастрофическим последствиям может привести неправильное определение УГВ и прочих параметров, цена вопроса полностью оправдывается.

Узнать о приблизительном уровне залегания грунтовых вод можно следующими способами и характерными признаками:

• Опросить местных жителей, давно проживающих в данном районе.
• Изучить подвальные помещения ближайших к участку сооружений.
• Наличие открытых колодцев и мелкозаглубленных скважин в окрестностях само за себя будет указывать на близкое расположение к поверхности грунтовых вод.
• Обнаружение влаголюбивых растений на территории, таких как, например, камыш, болиголов, осока, показывает наличие высокого УГВ.
• Образование тумана в утренние и вечерние часы.
• Длительное застаивание луж после дождя.
• Разведывательное забуривание небольшой скважины с помощью садового бура.

Виды дренажных систем

В мире насчитывается огромное количество систем дренажа. Каждая из них рассчитана на определенные условия и эксплуатируется в конкретной местности. Однако для тех, кто желает знать, как сделать дренаж на участке, нет нужды в освоении подобных знаний. Рассмотрим самые простые варианты, доступные для монтажа людям, не имеющим спец.знаний и умений.

Упрощенно системы дренажа делятся на два вида:

Каждый из них, в свою очередь, имеет свои подвиды и модификации, различающиеся по строению, назначению и месту применения.

Поверхностный дренаж

Пример поверхностной дренажной системы

Дренаж поверхностного типа наиболее прост в устройстве и предназначен для отвода прежде всего массы воды, накапливаемой на участке от избыточного выпадения атмосферных осадков. Он также эффективен при водном скоплении, возникающем в следствие техногенных процессов (полива газона, мытья автомобиля, слива бассейна и т. п.). Его монтируют на территории асфальтированных, бетонированных или покрытых плиткой дорожек и площадок, а также возле сооружений, домов, гаражей. Дренаж поверхностный по структуре разделяется на два вида:

Точечный поверхностный дренаж

Это самый простой способ дренажа участка. Его располагают в местах наибольшего застоя воды. К нему относятся так называемые дождеприемники, призванные быстро ликвидировать последствия ливней, снегопадов и активного таяния снежной массы весной. Локальный дренаж нередко совмещается с линейным. В основном его устанавливают под домовыми водостоками, на мойках, возле гаражных ворот, в местах пониженного рельефа тротуаров и дорог.

Линейный поверхностный дренаж

Структура линейной дренажной системы более сложна. В нее входят каналы, лотки, устройства очистки (пескоуловители) и защитные решетки. Дренаж уловляет большой объем воды на протяженном отрезке. Его обустройство предполагает применение большого числа расходников и проведения подготовительных работ. Кроме того, перед установкой компонентов необходимо забетонировать основание.

Глубинный

Другая модификация дренажа – глубинная. Назначение – снижение верхнего величины глубины вод в грунте в определенном месте. Структурно она является сетью, соединенных определенным образом (наилучшим для быстрого выведения влаги) дренажных труб или дренов. Эту разновидность дренажа часто используют для осушения грунта под фундаментом дома.

Также их кладут и на остальной территории на глубину до 1,5 метров. Главной особенностью в монтаже глубинной системы дренажа является обязательное соблюдение правила расположения дренов под наклоном – вода должна стекать к специальному колодцу. Этот параметр колеблется в пределах значений от 2,2 до 3,1 см на один метр трубы. Однако это правило легко соблюсти, только если сама местность имеет хотя бы небольшой наклон. На пологих участках устраняют недостаток обилием количества дренажных колодцев. При этом чем выше угол наклона дренов, тем меньше вероятность, что они будут заиливаться в ходе эксплуатации.

Как видно, без дренажных колодцев глубинная модификация системы не функционирует. Их главное назначение:

• Прочистка системы.
• Сбор и выведение воды.
• Поглощение влаги.

Модификации дренажных колодцев

Правильно сделать дренаж глубинный позволяет осознание того, какую модификацию дренажного колодца потребуется установить на месте. Существуют три главные их разновидности:

• Поворотные. Из названия уже видно применение колодца – они включены в структуру системы на поворотах дренов, а также в местах их соединения. Колодцы могут иметь разные величины поперечника и глубины. При небольших размерах они позволяют проводить очистку труб только водной струей под давлением. При достаточном диаметре в такой колодец запросто может проходить человек для удаления загрязнений из системы.
• Водоприемные. Собирают воды на местах, где нет возможности вывода воды из дренов за пределы территории. Воду откачивают насосом из колодца, а затем она увозится, сливается или идет на нужды вторичного применения в хозяйстве.
• Поглотительные. Судя из названия, колодец поглощает собираемую дренами воду. Далее она естественным образом впитывается глубинные слои грунта. Преимущество поглотительного варианта в том, что скопленную массу воды не нужно откачивать. Диаметр поглотительных колодцев достигает полутора и более метров при глубине от двух метров. За сутки он способен впитывать до полутора кубометров воды.

Примитивные системы дренажа

Все вышерассмотренные разновидности дренажа предполагают расход различных материалов (труб, решеток, колодцев, приемников и проч.). Однако для тех, кто не предполагает больших затрат на осушение своего участка, есть более простые модели дренажа:

Открытый дренаж

Открытый дренаж – это по сути траншея с пологими укрепленными стенками. Глубина сточных канавок достигает около 70 см, а ширина верхней части – 50 см. Угол наклона стен – 30-40 градусов. Последнее условие позволяет упрочнить систему стока и повысить скорость сбора поверхностной воды.

Засыпной дренаж

Засыпной дренаж – это такая же сточная канавка с единственным отличием, что ее нижнюю часть засыпают крупно-фракционным щебнем, гравием или кирпичом. Сверху и с боков его укрывают геотекстилем – для защиты от заиливания. Верхнюю половину канавки (когда тканевый материал уложен) засыпают мелкофракционным щебнем или песком. Наружный слой (около 20-30 см) укладывают грунтом. Преимущество засыпного дренажа, если сравнить с открытым, в том, что он не изменяет ландшафта участка.

Подбор материалов, комплектующих

Таблица комплектующих для дренажа поверхностной модификации

Лотки и дождеприемники являются важнейшими частями, входящими в систему дренажа. Они изготавливаются из стали, пластика, бетона, полимербетона и железобетона. Переносят нагрузку до двадцати пяти тонн, в зависимости от габаритов обладают разной пропускной способностью. Чтобы выполнить, к примеру, дренаж участка на глинистых почвах своими руками, надобно верно рассчитать, какого объема поток воды будет приходиться на единицу площади участка.

Таблица комплектующих для глубинного дренажа

Кроме основных узлов (представленных в таблице), в дренаже применяют различные муфты, кольца, манжеты, отводы, заглушки и прочие расходные материалы. Полная комплектация зависит от индивидуальных характеристик системы дренажа для конкретного места и подбирается, исходя из особенностей рельефа, объема и глубины воды в грунте.

Как сделать дренаж участка своими руками – инструкция

Чтобы получить полный ответ на вопрос о том, как правильно сделать дренаж на участке, надобно рассмотреть множество факторов, приведенных выше. Однако начинать возведение даже самой простой системы всегда лучше после тщательного планирования в соответствии со следующим алгоритмом:

1. Составить подробный план участка с учетом его рельефа и движением водяных потоков. Естественно, решить такую задачу в полной мере под силу только профессионалам. Карта рельефа участка составляется с помощью лазерного дальномера и других геодезических приборов. Если же такой возможности нет, то надо самостоятельно понаблюдать за направлением потоков воды и отметить их на карте-схеме участка.

2. Выкапываются траншеи в соответствии с планом и техническими требованиями согласно проекта. При этом прежде чем начать укладывать элементы системы, нужно дождаться дождя и убедиться, что потоки не застаиваются в траншеях и идут в правильном направлении. Это позволит как сделать дренаж на даче, так и избежать возможных проблем с доработками и дополнительными затратами.
3. Укладываются все элементы согласно инструкции. Это трубы, лотки, дождеприемники, фильтрующий материал и другие части системы и связываются (если есть необходимость) с дренажными колодцами согласно схеме.
4. Полости засыпают щебнем, грунтом, песком.

Тип грунта и система дренажа

Как сделать дренаж на участке в гармонии с типом грунта? Правильный вопрос на этот ответ позволит не только сэкономить на расходных материалах, но и продлить долговечность системы. Есть несколько вариантов:

• В щебеночном и гравийном грунте дрены кладут без материла для фильтрации.
• В глине не используется текстиль. Однако, чтобы поры трубы не забивались, лучше вокруг трубы создать подушку из мелкого щебня толщиной около 21,5 см.
• В почве с преобладанием суглинка дрены необходимо оборачивать геотекстилем.
• В песке дрены заворачиваются в фильтрующую ткань и облагаются пластом щебня.

Задача по обустройству системы дренажа для собственного участка складывается из многих факторов. Решить ее можно разными способами – доверить дело профессиональной компании или сделать своими руками. Однако, чтобы избежать перерасходов и некачественного результата, лучше самостоятельно просчитать каждый этап всех работ.

Как сделать дренаж на участке своими руками

Приветствую Вас, друзья!

Нередко земля, выделенная архитектурным отделом под дачный участок, не отвечает ожиданиям владельца. Одной из распространенных проблем является чрезмерная влажность почвы. Результатом этого становится плохой рост деревьев и различные болезни садовых и огородных растений. И это – не единственная неприятность, являющаяся следствием переувлажненного грунта.

Вода, скапливающаяся в почве, приводит к размыванию фундамента. Дачный дом и другие постройки на участки могут начать усаживаться, а погреб и подвальные помещения каждую весну будут затапливаться. Помимо этого, влажный грунт при промерзании поднимается и оказывает давление на отмостку вокруг строений и садовые дорожки, что приводит к образованию трещин.

Выход из такой ситуации есть — необходимо сделать дренаж на своем участке. Особой сложности эта задача не представляет, и весь комплекс работ займет не более двух недель. И потраченные время и силы себя окупят – так удастся избежать многих неприятностей, увеличить долговечность строений и обеспечить себя хорошим урожаем в саду и огороде.

Без дренажных систем не обойтись:

1. На участках с глинистой почвой, где даже небольшой дождь приведет к появлению долго стоящих луж.
2. На участках с высоко расположенным горизонтом грунтовых вод.
3. На участках с горизонтальной поверхностью земли при отсутствии стока.
4. На участках, расположенных у подножия склонов.

Виды дренажных систем

Избыточная влажность грунта дачного участка может иметь под собой две причины. Первая из них – это большое содержание глины в почве. Такая земля плохо пропускает воду, в результате вода от дождей и таяния снега скапливается и застаивается в верхнем слое почвы. Другая причина – это близкое расположение к поверхности почвы грунтовых вод. Эти воды являются серьезной проблемой для фундамента строений и подвала, особенно весной.

Исходя из причины повышенной влажности почвы, для отведения избытка воды может быть применен соответствующий тип дренажной системы. Существует два основных типа дренажных систем – открытый и закрытый. Первый из них может использоваться для глинистой почвы – когда вполне достаточно удалить воду из поверхностного слоя. Для отведения же грунтовых вод применим лишь дренаж закрытого типа.

Что собой представляет дренаж открытого типа

Открытая или поверхностная дренажная система может создаваться как по предварительно разработанному проекту, так и без него. Существует два способа сделать открытый дренаж:

• локальный способ
• создание системы канав

Первый способ является наиболее простым вариантом дренажной системы. В данном случае вода отводится не со всей территории участка в целом, а только с тех мест, которые подвергаются затоплению весной, осенью или в затянувшуюся дождливую погоду.

Первым шагом в построении открытого дренажа является определение мест наибольшего застоя воды. В этих местах вырываются водозаборные колодцы либо вкапываются в землю емкости для сбора воды. Скапливающейся там водой можно будет в дальнейшем поливать огородные культуры. Больше всего воды собирается в следующих местах:

• в самой нижней точке территории участка;
• на участках с пологой поверхностью – например, перед крыльцом;
• во впадинах на поверхности земли.

В том случае, когда вода скапливается на границе участка, прокапывается канава для отвода воды за его территорию. Если место с избыточной влажностью почвы находится в глубине участка, то выкапывается водосборный колодец.

Прокладка системы канав

Такой способ мелиорации также применяется в условиях глинистой почвы. В этом случае по всему участку создается сеть водосточных канав. Вода, собираемая со всей территории, по канавам отводится в водосборный колодец. Система водоотводных канав сооружается в соответствии с предварительно разработанной схемой.

Для обеспечения качественного водоотведения, при рытье канав должен соблюдаться уклон в направлении водосборника. При наличии естественного уклона, дно траншеи делают параллельным земной поверхности. Если же поверхность земли на территории участка горизонтальна, то необходимо сделать искусственный уклон. В противном случае в канавах будет застой воды.

Количество водоотводных канав устанавливается в соответствии с уровнем влажности грунта. Чем больше в почве содержится глины, тем больше нужно прокопать траншей. Минимальная глубина канавы должна составлять пятьдесят сантиметров. Ширина же траншеи определяется удаленностью от водоприемника. Максимальную ширину должна иметь та канава, в которую стекает вода со всей сети, и которая непосредственно впадает в водосборник.

После того, как сеть траншей прорыта, ее необходимо испытать. Для этого по ней нужно искусственно пустить поток воды. В тех местах, где этот поток задерживается, следует увеличить уклон канавы.

Как устроен дренаж закрытого типа

Закрытая дренажная система может быть трубной, либо пластовой. Трубная дренажная система состоит из труб, уложенных в земле на определенной глубине, значение которой определяется плотностью грунта. Чем более рыхлая почва, тем глубже надо укладывать трубы. Для создания закрытого дренажа используются специальные перфорированные трубы, в отверстия которых проникает вода из почвы, которая далее по системе стекает в водосборник, дренажный тоннель, либо колодец ливневки.

Ввиду того, что прокладка закрытого дренажа обходится значительно дороже, нежели создание открытой системы, такой способ мелиорации оправдывает себя лишь тогда, когда граница грунтовых вод проходит ближе, чем 2.5 метра от поверхности земли.

Пластовой дренаж представляет собой фильтрующую подушку из щебенки, которая закладывается у основания строения.

В местности с дождливым климатом и частыми ливнями следует обустроить комбинированный вариант дренажа – сочетание глубинной дренажной системы с ливневкой. Можно создать как локальную ливневку, так и состоящую из канав.

Комплектующие для дренажных систем

Прежде чем обустраивать дренажную систему, необходимо определиться с ее типом. Правильный выбор типа дренажа определяется спецификой местных условий. Когда тип дренажной системы выбран, необходимо вначале разработать план, установить, какие материалы и в каком количестве для этого нужны, и рассчитать смету строительства.

Материалы, которые понадобятся при строительстве дренажа открытого типа, зависят от того, какой вариант траншей будет выбран – засыпной или лотковой. Для засыпных канав понадобится мелкий и крупный щебень, а также геотекстиль.

Лотковые траншеи более эффективны для водоотведения. Для их строительства используются уже готовые лотки, материалом для которых могут служить:

• бетон;
• бетон с полимерным наполнителем;
• пластик.

Лучшим вариантом являются пластиковые лотки, которые весят немного и, в то же время, достаточно прочны.

При строительстве дренажа закрытого типа понадобятся специальные трубы, геотекстиль и щебень.

Применение геотекстиля при строительстве дренажной системы крайне желательно – этот материал пропускает только воду и задерживает твердые частицы. Тем самым он препятствует постепенному заполнению дренажа илом.

Вне зависимости от того, какая строится дренажная система, открытая или закрытая, для проведения работ нужно обзавестись нивелиром и лазерным дальномером, которые нужны для изучения рельефа территории участка и составления верного плана системы. Для того, чтобы соблюдать нужный уклон при копке траншей и укладке труб понадобится уровень. Без этих инструментов можно обойтись лишь при строительстве локальных водосборников.

Дренаж на участке своими руками видео

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой. И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж.

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!
