Тюнинг спидометра своими руками

Тюнинг приборной панели своими руками

Приборная панель автомобиля является очень важной его деталью. Именно с помощью приборной панели автомобилист может быстро сориентироваться на дороге и принять верное решение, понять, стоит ли ему прибавить скорость или пора бы перейти на другую ступень коробки передач. В любом случае, от того, насколько качественно будет работать приборная панель, будет зависеть не только безопасность автомобилиста на дороге, но и его комфорт за рулем.

О внешнем виде приборной панели также стоит сказать, ведь именно приборную панель постоянно видит перед собой водитель. И именно этот элемент автомобиля следует следить и при необходимости приводить в порядок, независимо от того, старый ли у вас автомобиль или новый.
Даже при помощи самых простых действий, которые может совершить практически любой автомобилист, который способен разобрать приборную панель своего авто, можно преобразить ее и сделать действительно уникальной.

Каким бывает тюнинг приборной панели

Тюнинг этого элемента автомобиля можно условно отнести либо к функциональным улучшениям, либо к эстетическим. Часто автомобилисты, которые задумываются над улучшением приборной доски автомобиля, преследуют обе цели и хотят сделать панель как красивее, так и функциональнее.

Достаточно сложный, но интересный процесс тюнинга приборной панели в подробностях:

Функциональный тюнинг в первую очередь направлен либо на замену элементов управления или приборов автомобиля на более совершенные аналоги, либо попросту предусматривает добавление дополнительных приборов или элементов управления. Главной целью такого тюнинга является улучшение качества получения информации о состоянии автомобиля или о погодных или других условиях за бортом.
Эстетический тюнинг же в свою очередь направлен исключительно на улучшение внешнего вида приборной панели. Естественно, что такие улучшения могут быть сделаны даже в ущерб функциональности, что далеко не всегда хорошо сказывается на автомобиле, но если человек хочет сделать что-то со своим авто, его сложно остановить.

Сложности функционального тюнинга

Часто функциональный тюнинг ограничивается лишь заменой более старых или вышедших из строя приборов автомобиля более новыми и современными. Однако не стоит забывать и том, что к функциональному тюнингу стоит отнести и установку дополнительных элементов контроля автомобиля вроде иммобилайзера, бортового компьютера или встраиваемых дополнительных приборов. Основной проблемой при подобной доработке является не столько выбор комплектующих, сколько их грамотная установка. Чаще всего начинающим любителям тюнинга, которые в домашних условиях захотят провести такую установку, придется столкнуться с такой проблемой, как сложности в калибровке приборов. Представьте себе, что спидометр будет показывать неадекватную скорость движения автомобиля или датчик топлива обманет вас в самый неподходящий момент.

Отдельно нужно сказать и о таком моменте, как законность доработок. То есть – если конструкцией автомобиля предусмотрен спидометр или тахометр именно той модели, которая устанавливается на заводе, достаточно сложно будет объяснить его замену во время техобслуживания. Поэтому лучше проводить эстетический тюнинг приборов, которые уже были установнены на автомобиле, а дополнительные размещать либо сверху приборной панели, либо тех ее местах, которые еще свободны.
Эстетический вопрос

При проведении эстетического тюнинга нужно тщательно все спланировать, ведь навыков вам понадобится не меньше, чем при проведении функционального улучшения приборной панели, а кроме него еще и понадобится отменное чувство вкуса. Если вы сами знаете чего хотите, осталось только подготовить необходимые материалы и элементы, а об этом мы поговорим чуть позже, но если четкого плана у вас нет, то стоит заранее его разработать.

В первую очередь поищите вдохновения на автомобильных форумах или спросите совета у друзей автомобилистов, которые тюнинговали свои автомобили. Естественно, что у каждого человека исключительно свой вкус, но чьи-то готовые доработки вполне могут натолкнуть вас на интересное решение, которое впоследствии вы сможете реализовать.
Кроме того, зная чего вы хотите добиться со своим автомобилем, вы легко сможете подобрать нужные материалы и применить те или иные решения, связанные с изготовлением необходимых для тюнинга элементов.

С чего начать тюнинг

Как бы вы не планировали усовершенствовать приборную панель автомобиля, в первую очередь подготовьте необходимые инструменты:

Инструменты для разборки приборной панели
Промышленный фен
Канцелярский нож или острое лезвие
Необходимая проводка и органы управления
Паяльник и припой


Остальные необходимые инструменты и материалы будут отличаться друг от друга в зависимости от того, что же вы собираетесь делать с приборной панелью. Также вам могут понадобиться специфические инструменты в том случае, если для разборки панели необходимо использовать нестандартные приемы и нестандартный инструмент. Заранее узнайте какие инструменты нужны для снятия обшивки авто и откручивания тех элементов, которые нужно заменить или доработать.

Разбираем приборную панель

Специалисты рекомендуют проводить любые работы в сухом помещении, в котором нет пыли. Это достаточно важный момент, от которого зависит общий успех нашей затеи. Во-первых, пыль может нам помешать ровно наклеить различные цветные пленки для изменения цвета подсветки приборов на панели, а повышенная влажность попросту испортит проводку.
Следует аккуратно снять обшивку на приборной панели вашего автомобиля для того, чтобы получить доступ к тем органам управления или контроля за состоянием авто, над которыми вы хотите работать. В том случае, если вы собираетесь изменить шкалу на приборах, советуем вам крайне аккуратно снять стрелки. Для этого идеально подойдет простой маркер, которым помечается место соединения стрелки при помощи черточки или точек. В том случае, если стрелка припаяна, можно воспользоваться паяльником и разогреть олово, которое удерживает стрелку на катушке. Однако не забывайте, что стрелку все равно нужно будет установить назад, а для того, чтобы сделать это правильно, нужно обозначить места соединения, ведь в противном случае калибровку можно будет провести только в автосервисе.

Как улучшить приборную панель

Когда вы разобрали приборную панель до того состояния, что с ней можно работать, стоит остановиться и еще раз задуматься над тем, что вы планируете сделать. Также нужно проверить, не повредят ли ваши модификации автомобилю и если все в порядке, то можно продолжать.
После этого со своей приборной панелью вы сможете делать практически все, что захотите, но от обилия различных возможностей, часто начинаешь теряться, так что давайте рассмотрим несколько вариантов тюнинга.

Меняем шкалу приборов

В первую очередь можно заменить шкалу на приборах. Для этого можно либо закрасить старую шкалу и нанести на нее рисунок от руки или при помощи трафарета, либо же наклеить поверх шкалы специальную пленку с уже распечатанным рисунком. Чаще всего именно такой вариант дает наиболее красивый и качественный результат.

Для того, чтобы изготовить такую пленку, достаточно даже в самом просто графическом редакторе нарисовать макет того, какую разметку вы хотите увидеть на том или ином приборе и распечатать ее на специальной пленке, для чего можно обратиться в типографию. В том же случае, если вы хотите изменить цвет стрелки или отдельных элементов на шкале прибора, можно даже аккуратно закрасить нужные участки при помощи краски. Некоторые автомобилисты, которые хотят добиться интересных эффектов свечения используют для этого флуоресцентную краску, которая отлично светится при подключении даже небольшого светодиода к подсветке.

Заменяем подсветку приборов

Раз уж зашла речь о добавлении светодиодов к освещению тех или иных приборов, стоит сказать и о том, что светодиодная подсветка приборов – это очень популярный тюнинг.
Однако, несмотря на его популярность, с добавлением или полной заменой подсветки на светодиодную, стоит быть очень осторожным. Во-первых, вам придется столкнуться с достаточно сложным процессом удаления заводской проводки и заводских ламп подсветки, а во-вторых, можно переборщить с количеством светодиодов. Чтобы этого не произошло, советуем вам ограничиваться 1-2 светодиодами на прибор, чего будет вполне достаточно для яркой подсветки, которую будет хорошо видно в сумерках, но и она не будет бить по глазам в ночное время.

В том случае, если в приборе реализовано свечение изнутри, а сама шкала прибора прозрачная, можно добавить чуть больше светодиодов, но размещать их стоит таким образом, чтобы их прямой свет не попадал в глаза водителю или пассажирам.

Интересный способ замены подсветки на Шкода Октавиа:

Для установки такой подсветки стоит использовать родную проводку автомобиля, так как она изначально подключена к органам управления и вам не придется ломать голову как запитать подсветку или где разместить кнопку для ее включения.

Регулируем яркость подсветки

Чаще всего для регулировки яркости подсветки, расположенной за прибором, нужно собрать его, но если что-то не будет устраивать в яркости, прибор нужно будет снова разобрать и настроить. Для того, чтобы не пришлось тратить время на такие действия, советуем вам подключить подсветку через переменный реостат, которым можно будет контролировать интенсивность свечения, просто подкрутив его. Естественно, что настройку лучше всего проводить 3 раза – днем, в сумерках и ночью, чтобы понять, удобно ли смотреть на приборы.

Комплексный тюнинг

Достаточно часто автомобилисты, которые своими руками улучшают свою приборную панель, дорабатывают сразу несколько приборов или общую подсветку приборной панели, чтобы она выглядела более стильно. В таком случае лучше заготовить заранее одинаковые шаблоны для шкал приборов и одинакового цвета светодиоды подсветки. В том же случае, если у вас нет доступа к светодиодам нужного цвета, можно обойтись обычными белыми светодиодами и просто наклеить на нужные места полупрозрачную пленку нужного цвета. Такая пленка будет обычным световым фильтром, и эффекта вы достигните такого же, как и при использовании светодиодов разного цвета.

Читайте также:  Подсвечник из бумаги: описание с фото, советы

Приемы тюнинга

Чтобы успешно выполнить любую доработку автомобиля или его приборной панели, нужно владеть несколькими простыми приемами, которые позволят вам выполнить нужные действия. О том, как правильно наклеивать тонировочную пленку мы уже рассказывали, а именно такие приемы используются и при наклеивании полупрозрачных пленок на обратную сторону табло прибора с прорезями для того ,чтобы деления и цифры светились нужным светом. Другим не менее интересным приемом является использование флуоресцентных красок для закрашивания стрелки или делений шкалы прибора. Чтобы ровно нанести такую краску достаточно использовать либо простой шаблон, поверх которого можно смело красить, либо просто аккуратно наносить ее тонкой кистью.
Также не забывайте о необходимости правильной калибровки стрелки после ее снятия, ведь неверно откалиброванный прибор – это очень серьезная проблема, которую можно будет решить только в сервисном центре.

Установка приборов и сборка приборной панели

Когда вы удостоверились в том, что вы сделали все, что хотели и полностью довольны результатом, пора установить снятые приборы на место, подключить их и собрать приборную панель. Не забудьте проверить, запитаны ли приборы и все ли в порядке с креплениями обшивки. Если вы сделаете все спокойно и не будете торопиться, то такой тюнинг приборной панели не только будет не хуже, чем тот, за который вам пришлось бы заплатить достаточно большую сумму в ателье, но и даже лучше, ведь вы сделаете такой тюнинг своими руками и в любой момент сможете что-то изменить или переделать.

Обзор способов тюнинга приборной панели автомобиля, которые можно сделать своими руками

Приборная панель — это одна из самых важных составляющих частей салона автомобиля, водитель во время движения постоянно обращает на неё внимание. Внешний вид этой части внутреннего убранства машины всегда бросается в глаза. Но как оказалось, многие автолюбители не знают, как сделать тюнинг приборной панели автомобиля своими руками.

Модернизируя дизайн этой части салона, важно, чтобы она в итоге гармонично сочеталась с общим дизайном и отвечала всем требованиям по безопасности.

Декоративный тюнинг приборной панели

Такой способ заключается в добавлении к существующему внешних элементов декора. Например, обтягивание панели кожей или кожзамом, наклейки для декоративных накладок, использование ярких цветов для шкалы приборов.

Для изменения внешнего вида и стиля приборной консоли вам придётся её разобрать.

Шкала приборов

Чтобы заменить шкалу приборов, нужно измерить старую и сделать заготовку для новой. Чтобы всё получилось на высшем уровне, можно воспользоваться специальной компьютерной программой для нанесения цифр и делений. Можно поиграться со шрифтами и поэкспериментировать с размером, после чего распечатать и приложить к заготовке, которую, в свою очередь, можно выполнить из пластика или самоклеящейся плёнки, фотобумаги или на крайний случай цветного скотча.

Если вы решили сделать тюнинг спидометра своими руками, перед установкой новой шкалы не забудьте снять стрелочку и поставить её назад после завершения.

Обтягивание салона материалом

Обычно задумываются о перетяжке пластика приборной панели, если её покрытие утратило первоначальный вид и появились явные дефекты.

Качественно выполнить обтягивание можно, лишь сняв панель. Старайтесь не напутать с размерами, чтобы во время раскройки не допустить ошибок. Иначе дерматин будет собираться в складки или растягиваться.

Желательно сделать выкройку и по ней уже вырезать материал, чтобы посмотреть, насколько точно совмещаются составные части в одно целое. Когда подготовительные процедуры закончены, сшиваем все составные части и закрепляем на приборной панели при помощи термоклея и саморезов.

Важно! Подбирая материал, учитывайте его функциональные параметры. Далеко не всегда понравившийся материал смотрится гармонично с салоном. Он может бликовать при попадании на него солнца, выделять неприятные запахи или же, вообще, потерять первоначальный вид под воздействием высокой температуры.

Усовершенствование консоли

Под такими изменениями понимается улучшение функциональности консоли. Тюнинг приборки может заключаться в увеличении стандартных форм и размеров, повышении яркости путём замены ламп накаливания на светодиоды и монтажа дополнительных кнопок.

Значки

Замена значков также может быть частью общей модернизации, но надо чётко знать схему панели и представлять, что в результате вы хотите получить.

Чтобы воплотить в жизнь тюнинг щитка приборов с заменой кнопок, нужно снять щиток и удалить заводские патроны и лампочки накаливания. Затем определиться с расположением светодиодов, которые будут установлены. Постарайтесь отнестись к выбору оттенка светодиодных ламп с особым вниманием, так как от некоторых в ночное время устают глаза, и чёткость показаний приборов может снизиться. Оттенок должен быть не сильно ярким, но в то же время заметным.

Клеим наклейки

Тюнинг панели приборов можно сделать при помощи специальных наклеек. Для этого необходимо разобрать панель приборов и достать подложку с цифрами. Не забывайте о том, что на каждую модель автомобиля, есть свои варианты наклеек для замены. Перед тем как наклеить, примерьте на родную панель, подходит ли по размерам и по расположению крепежей, ничего не мешает ли для того чтобы приклеить её.

Когда все подготовительные действия будут выполнены, обезжирьте поверхность и наклейте новый фон для консоли.

Полная замена

Если все перечисленные виды тюнинга вам не по вкусу, хочется чего-то посущественнее, то можно заменить приборную панель на новую, вариантов огромное количество на каждую модель, но не забывайте быть внимательными при выборе, так как все они очень разные и не факт, что подойдут конкретно под ваш автомобиль. Сейчас особой популярностью пользуются консоли с большим дисплеем, конечно, удовольствие это не дешёвое, но зато смотрится серьёзно.

Конечно же, мы привели в статье только самые популярные виды тюнинга щитка приборов, со своим автомобилем можно сделать что угодно, на что только хватит фантазии.

Что придумаете конкретно вы — будет вашей фишкой.

Тюнинг спидометра своими руками

Ни для кого не секрет, что подсветка спидометра ваз 2108, тахометра и иных приборов на торпеде автомобиля далека от совершенства и часто вызывает нарекания от водителей. Ну а попросту и без реверансов – подсветка отвратительна. Вряд ли что-то можно разглядеть в темноте, сколько ни напрягай глаза. Проблемы поможет решить тюнинг спидометра своими руками ВАЗ 2108, а точнее переделка подсветки приборной панели.

Тюнинг спидометра: светодиоды

Для начала нам нужно купить синие светодиоды. Форма линзы у них должна быть воронкообразной. Она способствует тому, чтобы рассеивался свет, который от него исходит. Синий цвет создает эффект светящихся стрелок и шкалы. Белые такого впечатления создать не могут.
Теперь определимся с количеством светодиодов. Если приборы небольшие – хватит и одного диода, а для спидометра ВАЗ 2108 и тахометра, у которых большие размеры нужна будет одна диодная лампа и на каждый прибор по четыре светодиода, их вставляют вместо стандартных ламп.

Тюнинг спидометра ваз 2108: порядок работы

  • Приборы вынимаются и разбираются. Для этого по периметру хромированное кольцо отгибаем и затем снимаем. Данный процесс производим аккуратно, чтобы не повредить кольцо.
  • На задней панели прибора откручиваем винты и гайки, прибор извлекается.
  • Начнем с небольших приборов. Это в данном случае вольтметр.
  • Диод крепится между черной накладкой и шкалой. Для чего берем дрель и сверло диаметром 7 миллиметров, сверлим отверстие в низу шкалы.
  • Герметиком диод прикрепляем на черную накладку.
  • Сверлим отверстие в корпусе прибора, чтобы вывести от светодиода провода.
  • Используем фен для волос, чтобы герметик быстрее высох.
  • После всего этого восстанавливаем конструкцию, а диод и отверстие будут под накладкой и не заметны.
  • На прибор надевается стекло, хромированное кольцо зажимается.
  • Процедуру производим отверткой, т. к. плоскогубцами можно кольцо повредить.
  • Лампа накаливания удаляется, а диод подключаем к проводам подсветки прибора. Теперь взглянем на плоды своих трудов. Шкала и стрелки видны замечательно, в чем мы и убедились.
  • Теперь настает очередь больших приборов. Разбираем их также, как и маленькие.
  • Спаиваем потом четыре диода и при помощи герметика крепим на корпус.
  • В том случае, если у тахометра фильтр голубой, то его оставляем. Если зеленый – лучше удалить.
  • Внутреннюю сторону козырька внешнего кольца при возможности можно заклеить скотч-фольгой.
  • Тогда будет лучше отражение света.
  • Сверлим в корпусе отверстия для проводов светодиода, они выводятся наружу и к штатной лампочке подключаются, а она меняется на синюю светодиодную лампу.
  • Если имеется перегородка в корпусе спидометра, её можно устранить, благодаря этому свет внутри прибора будет лучше рассеиваться.
  • А теперь проверяем в действии. Подсветка мягкая, глаза не слепит, хорошая видимость. Создается впечатление свечения стрелок и шкалы.

Примечание
Если мы приобретаем светодиоды обыкновенные, а не для машин, то вдобавок к ним надо резисторы номиналом около 600-630 Ом.

Задолбала меня штатная подсветка приборов (и наверное не только меня) и потаму было решено переделать Спидометр. Сейчас на рыне большое множество наклеек, пластиковых циферблатов но все оно такого качества что на них смотреть противно не то что ставить и потму решил доработать стандартный спидометр!
Была взята стрелочка с таврии люкс, тонкий натфель, маленький светодиод, провода и всякая мелочевка!
Надфилем было зделано отверстие так чтобы диод был как можно ближе к штоку стрелочки и туго фиксировался в отверстии, так как у меня ЖУЖ я ставил 1н диод, Если вы расчитываете ездить со скоростью более 120кмч то надо ставить 2а диода, посмотрите на стрелочку там есть грузик и когда скорость переваливает за 120км стрелочка начинает светить тускнее, тогда надо диоды ставить по бокам! Диод был зафиксирован горячим силиконом и закрашен лаком для ногтей для того чтобы диод несветил на шкалу километрожа (ночью сильно засвечивает цифры)
Так как в ЖУЖЕ стрелочка меньше и ниже а таврическая выше она упираласт в стекло придорки было решено укоротить шток при помощи кусачек!
Так как диод свети во все стороны и засвечивает циферблат диод был заклеен термоусадкой(подсветка циферблата будит другого цвета)
Стрелочку установил, Ризистор запаял, все установил на место, отрегулировал стрелку и кайфую!
Да еще перед тем как снять стрелку был найден старый тросик спидометра зажат в дрель, зафиксировал кнопку и отметил место где она остановилась, потом при зборке зделал тоже самое и отрегулировал стрелку по отметке и спидометр как показывал так и показывает!

Читайте также:  Как расшить болоньевую куртку

еще 1н нюанс лучше ставить несколько диодов от 3х до 5ти смотря какой размер! с 1й или 2мя есть зоны где стрелка тусклее горит! лучше найти самые маленькие диоды (1.5 2милиметра) и по плотнее друг к другу их установить и еще их нужно защищать от перенапруги, в нете есть схема (там пару диталек) и будит вам счастье (по поводу перенапруги на личном опыте испытал на SOLARA) сделал приборку полностью на диодах защиту не доделал не вытерпел побежал проверять и проверил((( завел SOLARA- все хорошо и тут они пару сек как вспыхнули! и усе каааапец! оказалось на генераторе пробило обмотку и на борт подалось 19 v теперь заново переделывать

Важность исправно работающего спидометра переоценить невозможно. Если вы пришли к выводу, что этот важный прибор стал вас обманывать, значит пришло время его отрегулировать.

Регулировка спидометра с упором

Процедура регулировки спидометра довольно простая, она под силу даже новичку-автолюбителю. Для достижения положительного результата вам понадобится небольшой набор подручных материалов, включающий в себя маркер, карандаш, тонкие ножницы или лучше пинцет и самое главное – упорство и желание.

На сегодняшний день известны два вида спидометров: как с упором, так и без, каждый из которых имеет свой принцип регулировки. В самом начале работы следует определить тип спидометра, установленного в вашем автомобиле, для этого необходимо перевести стрелку за метку 220 км/ч, если дальше ее сдвинуть не получается, можно сделать вывод, что прибор с упором.

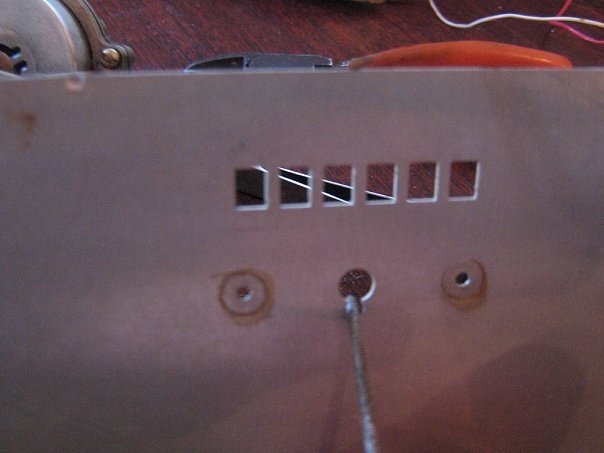

Теперь можно переходить к самой процедуре регулировки спидометра. Для этого, удерживая стрелку прибора в положении до упора, маркером нужно сделать отметку на стекле приборной панели (на шкалу пометки наносить не советуем, так как потом их будет невозможно оттереть).

После этого следует снять стрелку и защелкнуть стекло приборной панели. Сделайте оборот вала, первоначально вытащив гвоздик, стоящий на защелке.

После проделанной процедуры следует вернуть стрелку спидометра на место, при этом не стоит устанавливать ее плотно. Помните: все нужно делать легко, без усилий. Стрелка должна свободно вращаться, как только она дойдет до нанесенной маркером отметки, постарайтесь как можно плотнее ее зафиксировать. Убедитесь, что она совпадает с меткой, если это не так, то процедуру следует повторить заново. Достигнув результата можно защелкнуть гвоздик, опустив стрелку.

Регулировка спидометра без упора

Вышеописанный процесс регулировки был характерен для прибора с упором. Для спидометра без упора процедура немного другая, поскольку в подобном приборе при прокручивании стрелки она продолжает крутиться, даже перейдя за отметку 220 км/ч.

Чтобы выставить правильно спидометр без упора, необходимо перевести стрелку на отметку 140 км/ч. После следует осторожно со стороны гвоздика приподнять наклейку шкалы и зажать защелку, пользуясь при этом пинцетом, либо при его отсутствии тонкими ножницами.

Затем нужно снять сам гвоздик и переместить стрелку на 0. Нанесите отметку на приборной панели напротив этого места.

После необходимо снять стрелку и отрегулировать вал. Аналогично описанной в первом случае процедуре выставления спидометра, защелкните приборную панель, проверьте, чтобы стрелка находилась напротив нанесенной метки, зафиксируйте стрелку.

После проделанных операций необходимо убедиться в правильности показаний прибора. Произвести проверку очень легко – следует натянуть стрелку и бросить ее в свободное падение, если она совпала с отметкой, то, поздравляем, вы справились успешно с поставленной задачей, если же ожидаемого не произошло, спешим огорчить – описанный процесс регулировки спидометра вам придется повторить. В завершении работы следует перевести стрелку в верхнее положение, после чего защелкнуть гвоздик и отпустить.

Конечно, процедура регулировки спидометра немного нудная, требующая скрупулезности и громадного терпения, но очень необходимая. Ведь правильные показания прибора не просто облегчат вашу водительскую жизнь, но и сберегут ваши кровно заработанные денежки, которые вы рискуете заплатить в качестве штрафа автоинспектору. В любом случае, дорогие читатели, даже будучи уверенным в своем автомобиле, не испытывайте судьбу, не пренебрегайте периодической диагностикой и устранением неполадок. Помните, вы управляете объектом повышенной опасности и любая неисправность тормозной системы или, скажем, проблемы с инжектором могут стоить довольно дорого, причем счет идет не только на деньги, но и на человеческие жизни!

Светодиодная подсветка приборной панели (оптитрон)

Оптитроном называют специальную систему подсветки комбинации приборов. Она работает таким образом: когда зажигание автомобиля выключено, комбинация приборов остается невидимой. После поворота ключа первыми должны «ожить» стрелки на приборах, а только после них сами приборы – спидометр, тахометр и другие датчики.

Оптитрон имеет специальный антибликовый фон, благодаря которому все указатели хорошо читаются в любых условиях.

Далее рассмотрим, как сделать такую подсветку для приборной панели своими руками.

Необходимые компоненты

Лампа «Маяк» — донор компонентов для подсветки.

Лампа «Маяк», вид сзади.

Светодиоды SMD — собственно, что искал в лампе. Размер где-то 3 на 4 мм.

Лампа целиком, потребление в режиме «габариты».

Лампа целиком, потребление в режиме «стоп-сигнал».

Светодиоды, резисторы 330 Ом.

Заготовки печатных плат, нарезаны на токарном станке.

Платы размечены под установку компонентов. Черные точки между дорожками — места установки светодиодов.

Разметка «дорожек» на плате. Здесь пятая, внутренняя дорожка лишняя, хотел сначала двухцветную подсветку делать, передумал.

Расположение светодиодов по 3 в кластере.

Как вариант, можно светодиоды располагать на одной дорожке последовательно, будет даже проще плюс экономия одной дорожки, но мой вариант надежнее.

Делаем оптитрон

Пробую очистить светофильтр на краю шкалы. Особенность этих шкал в том, что они ориентированы на использование обычных лампочек, поэтому на них нанесен дополнительный слой темного фильтра (точечки), который обеспечивает равномерность подсветки (ближе к лампочке — темнее). Под белым рассеивающим слоем также виден желтый светофильтр. Желтый я бы оставил, но снять черный и белый, не затронув желтый — нереально.

Так это выглядит на просвет. Несмотря на белую подсветку, цифры все равно жёлтые благодаря жёлтому светофильтру, поэтому его придется убирать, хотя и не хотелось.

Подсветка указателей топлива и температуры. Опасался, что не хватит трех светодиодов на шкалу, оказалось, напрасно — шкала подсвечивается равномерно, на глаз градиента не заметно. Да! В результате осталось только 3 дорожки.

Указатели температуры и топлива сзади. Светофильтр частично удален в нужных местах.

Готовые шкалы температуры и топлива.

Снимаю светофильтр на тахометре. Использую жидкость для снятия лака и кусочки ватных дисков (все берём из арсенала супруги/мамы/сестры). Технология такая: мочим кусочки в жидкости и прикладываем к месту на минутку. Пока делаем следующую, предыдущая отмокает и покрытие легко снимается ногтем. Аккуратно! Лицевая сторона очень чувствительна к растворителям, особенно к спирту!

Устанавливаю подсветку тахометра. Опорами и одновременно крепежом служит термоклей из «пистолета».
Минус — в таком варианте тахометр получился несъемным.

Готовая шкала тахометра.

«Комбинированная» подсветка. Тахометр светодиодный, спидометр обычный. Шкала температуры и указатель топлива — с двойной подсветкой. Здесь фото не совсем корректно передает эффект.

Плата подсветки спидометра. Основная сложность, оказалось, именно здесь. Прибор спидометра за счет встроенного одометра очень громоздкий и для подсветки остается совсем мало места. В результате подрезок и подточек от платки осталось совсем немного.

Плата подсветки спидометра сзади. Пришлось восстанавливать дорожку таким образом

Устанавливаю подсветку спидометра. Два светика не влезло, перенес на боковую поверхность

Подключаю подсветку спидометра, проверяю. Между тахометром и спидометром выведены общие плюс и минус в цоколек T10, в него также установлены защитный диод и общий токоограничивающий резистор (все из той же лампы), воткнуто в штатный патрончик из-под лампы подсветки.

Готовая шкала спидометра

Приборка целиком. На данный момент законченное состояние.

Выводы

— Внутренние края цифр немного затеняются выпирающими частями приборов;
— Надписи не стал просвечивать, не хотелось перегружать панель светом — надо было заклеить черной лентой изнутри;
— Одометры оказались подсвечены слабо (надо думать);
— Стрелки остались не подсвечены, оставил обычные лампочки.

Панель в рабочем состоянии. На фото выглядит близко к настоящему. Время — после полудня, лето. Ночью ярковато, с непривычки немного отвлекает. Рассчитываю, что со временем яркость подсядет.

Читайте также:  Бантики из журнальной бумаги

Как сделать шкалы приборов своими руками

Приборная панель — это одна из самых важных составляющих частей салона автомобиля, водитель во время движения постоянно обращает на неё внимание. Внешний вид этой части внутреннего убранства машины всегда бросается в глаза. Но как оказалось, многие автолюбители не знают, как сделать тюнинг приборной панели автомобиля своими руками.

Модернизируя дизайн этой части салона, важно, чтобы она в итоге гармонично сочеталась с общим дизайном и отвечала всем требованиям по безопасности.

Декоративный тюнинг приборной панели

Такой способ заключается в добавлении к существующему внешних элементов декора. Например, обтягивание панели кожей или кожзамом, наклейки для декоративных накладок, использование ярких цветов для шкалы приборов.

Для изменения внешнего вида и стиля приборной консоли вам придётся её разобрать.

Шкала приборов

Чтобы заменить шкалу приборов, нужно измерить старую и сделать заготовку для новой. Чтобы всё получилось на высшем уровне, можно воспользоваться специальной компьютерной программой для нанесения цифр и делений. Можно поиграться со шрифтами и поэкспериментировать с размером, после чего распечатать и приложить к заготовке, которую, в свою очередь, можно выполнить из пластика или самоклеящейся плёнки, фотобумаги или на крайний случай цветного скотча.

Если вы решили сделать тюнинг спидометра своими руками, перед установкой новой шкалы не забудьте снять стрелочку и поставить её назад после завершения.

Обтягивание салона материалом

Обычно задумываются о перетяжке пластика приборной панели, если её покрытие утратило первоначальный вид и появились явные дефекты.

Качественно выполнить обтягивание можно, лишь сняв панель. Старайтесь не напутать с размерами, чтобы во время раскройки не допустить ошибок. Иначе дерматин будет собираться в складки или растягиваться.

Желательно сделать выкройку и по ней уже вырезать материал, чтобы посмотреть, насколько точно совмещаются составные части в одно целое. Когда подготовительные процедуры закончены, сшиваем все составные части и закрепляем на приборной панели при помощи термоклея и саморезов.

Важно! Подбирая материал, учитывайте его функциональные параметры. Далеко не всегда понравившийся материал смотрится гармонично с салоном. Он может бликовать при попадании на него солнца, выделять неприятные запахи или же, вообще, потерять первоначальный вид под воздействием высокой температуры.

Усовершенствование консоли

Под такими изменениями понимается улучшение функциональности консоли. Тюнинг приборки может заключаться в увеличении стандартных форм и размеров, повышении яркости путём замены ламп накаливания на светодиоды и монтажа дополнительных кнопок.

Значки

Замена значков также может быть частью общей модернизации, но надо чётко знать схему панели и представлять, что в результате вы хотите получить.

Чтобы воплотить в жизнь тюнинг щитка приборов с заменой кнопок, нужно снять щиток и удалить заводские патроны и лампочки накаливания. Затем определиться с расположением светодиодов, которые будут установлены. Постарайтесь отнестись к выбору оттенка светодиодных ламп с особым вниманием, так как от некоторых в ночное время устают глаза, и чёткость показаний приборов может снизиться. Оттенок должен быть не сильно ярким, но в то же время заметным.

Клеим наклейки

Тюнинг панели приборов можно сделать при помощи специальных наклеек. Для этого необходимо разобрать панель приборов и достать подложку с цифрами. Не забывайте о том, что на каждую модель автомобиля, есть свои варианты наклеек для замены. Перед тем как наклеить, примерьте на родную панель, подходит ли по размерам и по расположению крепежей, ничего не мешает ли для того чтобы приклеить её.

Когда все подготовительные действия будут выполнены, обезжирьте поверхность и наклейте новый фон для консоли.

Полная замена

Если все перечисленные виды тюнинга вам не по вкусу, хочется чего-то посущественнее, то можно заменить приборную панель на новую, вариантов огромное количество на каждую модель, но не забывайте быть внимательными при выборе, так как все они очень разные и не факт, что подойдут конкретно под ваш автомобиль. Сейчас особой популярностью пользуются консоли с большим дисплеем, конечно, удовольствие это не дешёвое, но зато смотрится серьёзно.

Конечно же, мы привели в статье только самые популярные виды тюнинга щитка приборов, со своим автомобилем можно сделать что угодно, на что только хватит фантазии.

Что придумаете конкретно вы — будет вашей фишкой.

Привет! Часто люди, обращающиеся к нам впервые спрашивают: «Как заказать?»,«С чего начать?». В этой записи я постараюсь подробно описать процесс создания шкалы, основные несколько этапов.

Хорошо, когда в каталоге уже есть макет вашей оригинальной шкалы приборов. Тогда сразу переходим к пункту №2. Если вашей панели нет, то читаем с самого начала.

    Создание оригинального макета. В качестве примера возьмем шкалу для Kia Rio. Для создания макета используется отсканированное изображение оригинальной шкалы приборов.

Формат изображения — TIFF, разрешение 300 dpi, цветное, с лицевой и обратной стороны. Данное изображение переводится в векторный формат посредством программы Corel Draw.

Полученный макет оригинальной шкалы приборов будет использоваться как основа для дальнейшей работы.
Редактирование макета с учетом пожеланий клиента. Важной особенностью нашей компании является изготовление индивидуальных шкал приборов. Вы можете изменить цвета фона, символов, их форму и содержание, заменить шрифты и добавить любой логотип или надпись. Так, клиент пожелал оформление в стиле панелей приборов фирмы Audi, весьма аккуратный и строгий стиль. В результате получили следующий макет

  • Утверждение макета и согласование конечной стоимости заказа. Несмотря на то, стоимость фиксирована в пределах одной категории, в зависимости от пожеланий клиента, стоимость может быть увеличена (белая поверхность шкалы, цвет фона, отличный от черного, текстурный рисунок).
  • Оплата заказа. В зависимости от Вашего места проживания имеется несколько способов оплаты. Более подробно о способах оплаты вы можете прочитать в разделе Оплата.
  • Изготовление. Шкала приборов изготавливается путем послойной печати ультрафиолетовыми чернилами на прозрачном матовом термостойком пластике толщиной 0,4 мм.

    После печати заготовки вырезаются по контуру на точном лазерном оборудовании. В случае необходимости на обратную сторону шкалы наносится прозрачный клеевой слой.

  • Доставка. Как правило мы отправляем продукцию с помощью Почты России по всей территории России и СНГ. В частном порядке возможны другие варианты доставки. Более подробно о способах доставки читайте в разделе Доставка.
  • Радость от полученной продукции. Мы всегда рады помочь Вам в осуществлении ваших желаний, пусть это будут хотя бы простые шкалы по индивидуальному дизайну. Нам вдвойне приятно, если вы поделитесь с нами фотографиями установленных шкал и расскажете о нас своим друзьям!

    На этом все, надеюсь после прочтения у вас осталось как можно меньше вопросов о процессе заказа шкалы. Спасибо за внимание, пока!

    В данном видео я показываю как самостоятельно можно изготовить тюнинговые шкалы на приборную панель методом плоттерной резки.

    Практически пошаговая инструкция.

    Тюнинг приборной панели

    Как, своими руками видоизменить дизайн приборной панели? Немного времени, труда, и все готово! Рассмотрим, как можно сделать такой тюнинг на примере автомобиля Hyundai Accent. Вот список того, что нам понадобится для работы:

    • маленькие плоскогубцы;
    • наждачная бумага;
    • двусторонний скотч;
    • отвертки разного размера;
    • фотобумага Lomond Satin, матовая, с плотностью 280 г.
    • ножницы.

    1 Этап. Разборка.

    Приступаем к разборке панели. Вверху выкручиваем два самореза. Затем отсоединяем три разъема и теперь можно уютно устроиться за столом и открутить приборы.

    2 Этап. Снимаем стрелки.

    Используйте для этого 2 отвертки и фен.

    Следите, чтобы не пострадали тахометры.

    3 Этап. Обработка пластиковой подложки.

    Берем наждачную бумагу и зашкуриваем подложку.

    4 Этап. Промежуточный.

    В результате ваших манипуляций на столе должно быть следующее:

    • непрозрачная часть шкалы (1);
    • старая шкала (2);
    • распечатки новой внешней стороны шкалы (3);
    • подложка шкалы (4);
    • тахометр (5);
    • стрелка.

    5 Этап. Распечатки.

    Аккуратно вырезаем распечатки острыми ножницами.

    6 Этап. Крепление.

    Прикрепляем к шкале подложку. Двухсторонним скотчем крепим непрозрачную часть шкалы. Если при температурных амплитудах клей не покоробит бумагу, тол можно использовать и его.

    Здесь представлена непрозрачная часть в уже приклеенном виде. Для ее изготовления использована фотобумага с черной заливкой. Можно использовать и другой непрозрачный и тонкий материал.

    7 Этап. Сбор конструкции.

    Примеряем шкалу, используя просвет. Прорехи обозначены цифрами 1 и 2. Это скотч, видный сквозь фотобумагу. Это можно исправить, если сделать подложку из пластика.

    Все крепим на штатные винтики.

    Сборка панели. Калибровка стрелок предстоит на автомобиле.

    8 Этап. Калибровка.

    Хорошо прогреваем машину, в среднем положении крепим стрелку t-ры охлажденной жидкости. Делаем разгазовку – ставим стрелку тахометра на холостые обороты. Скорее всего, она стоит неправильно, может либо не двигаться совсем или двигается рывками. Снимаем и устанавливаем ее снова, пока она не будет двигаться как надо! Выкатываем бензин и ставим в нулевое положение стрелку «Уровень топлива», пока не загорится сигнальная лампа.

    Сначала стрелку нанизываем в положении “полбака”, после чего она начинает двигаться, внизу или вверху достигая до ограничителя. Тут ее надо снять и снова быстро поставить на место и закрепить “на ноль”. Далее замеряем скорость, следим в какую сторону и на сколько, будет погрешность, после чего снимаем панель и сам прибор. Внутреннюю вращающуюся часть, что в задней части прибора, поджимаем отверткой, а затем прокручиваем стрелку.

  • Ссылка на основную публикацию
