Установка прямоточного глушителя на ИЖ

Тюнинг Иж Юпитер 5 своими руками

Производство мотоцикла Иж Юпитер 5 началось в 1985 году. Это доступная модель отечественного производства с хорошими техническими характеристиками двигателя по тем временам. Популярность этого мотоцикла была на столько велика, что его актуальность не угасает и сегодня. Поэтому в этой статье мы рассмотрим тюнинг этой модели.

Тюнинг Иж Юпитер 5 – создание современной внешности

Итак, начнем с самого интересного! Как говорится: встречают по одёжке. Заводской облик мотоцикла имеет довольно унылую внешность. Если вам по вкусу спортивные мотоциклы, придется потрудиться над приданием новых форм мотоциклу. Стандартный бензобак уродлив, к тому же очень тяжелый. Эта часть байка сразу бросается в глаза, поэтому ставим обтекаемый бак от спортивного мотоцикла. Как правило, таких полно на разборках. Эта деталь носит характер не только внешнего преображения, но и улучшит чувство контроля, потому что позволяет коленями лучше держаться в седле. Подлежит замене и громоздкое сиденье. Это положительно скажется на весе мотоцикла, стандартное сиденье очень тяжелое.

Двух секционные новые сиденья можно сделать самому:

Достаточно вырезать из листа толстого пластика основание, придать ему задуманную форму.
Оклеить тонким слоем мебельного поролона, затем обшить эко кожей сидения.

Следующей процедурой будет изменение хвостовой части:

Сначала, из строительного пенопласта вырежьте желаемую форму хвоста.
Затем при помощи эпоксидного клея и стеклоткани обклейте форму слоями.
После высыхания формы – вырезаем пенопласт, остатки удаляются растворителем.

Хвост из стеклоткани отлично поддается грунтовке и покраске. Дерзайте! Ну а заднюю часть рамы придется переварить под новый хвост, в зависимости от его формы и размеров. Хорошим улучшением станет замена старой резины на дорожную спортивную. Установка новых зеркал придаст современный вид, а главное улучшит обзор. Приборную панель можно поставить от китайского мотоцикла или мопеда, а так же пульты управления на руле. Не лишним станет установка ксенона в фару и замена всех лампочек, поворотников и стоп-сигнала на светодиодные. Пример Иж Юпитер 5 тюнинг фото:

Тюнинг двигателя Иж Юпитер 5

Многих владельцев Юпитера не устраивает мощность своего мотоцикла. В этой части статьи мы рассмотрим Юпитер 5 тюнинг двигателя. На самом деле двигатель Ижа имеет большой потенциал для увеличения мощности. Для начала убедитесь, что двигатель в более или менее нормальном состоянии, ребра цилиндров целые, посадочные места подшипников в картере не разбиты. В первую очередь тюнинг данной модели заключается в устранении «косяков» от плохого качества изготовления деталей серийной промышленности прошлых лет, так как в то время старались максимально удешевлять производство. Не забудьте отмыть двигатель перед разборкой. Разобрав двигатель, советуем заменить все подшипники на европейские или японские аналоги, ведь обороты после тюнинга мотоцикла Иж возрастут и увеличатся нагрузки. Если зазоры между поршнями и цилиндром не соответствуют норме – понадобится расточка до ближайшего ремонтного размера. Затем приступаем к обработке продувочных каналов. Как правило, это ступеньки на стыках между нижней частью цилиндра и поверхностью картера.

Они создают сопротивление, и ненужное завихрение топливной смеси, это уменьшает скорость потока и не даёт получить максимальную мощность от двигателя. Сделать это можно при помощи шарошек и дрели.

После этого надо сгладить наждачной бумагой остаточные неровности. Так же наждачной бумагой обработайте впускные и выпускные каналы в цилиндрах, сгладив все неровности от литья. Причем впускной канал достаточно обработать до ровной шероховатой поверхности, а выпускной канал до максимально гладкого состояния для лучшего движения выхлопных газов, и для предотвращения отложения нагара. Дно и поверхность поршней аналогично надо отполировать до блеска. Для повышения степени сжатия, головки цилиндров Юпитера нужно торцевать на 1,5-2мм, чтобы уменьшить камеры сгорания. Делается это на токарном станке, головки крепятся в патроне при помощи оправок. Важно соблюсти одинаковую обработку поверхностей – объем обеих камер сгорания должен быть строго одинаковый. Повышение степени сжатия повлечет за собой переход на 95ый бензин, а зажигание выставляется на несколько градусов раньше. Старое контактное зажигание крайне рекомендуется заменить электронным с автоматическим опережением. Оно позволит достичь высоких оборотов, а искрообразование в нужный момент. При желании новое зажигание можно собрать самому. Коленчатый вал тоже подлежит доработке. Стандартный «коленвал» слишком тяжелый и предназначен для езды с коляской и загруженным мотоциклом. Придется распрессовать его, и проточить наружный диаметр щёк до 125 мм в диаметре, затем отполировать шатуны до зеркальной поверхности. Доработанный коленчатый вал подлежит сборке, и обязательной балансировке. Такой тюнинг Иж Юпитер 5 позволит разгоняться до 160 км/ч.

Тюнинг глушителя Иж Юпитер

Возможно, кому-то покажется, что в тюнинге мотоцикла Иж обязательным атрибутом является установка прямотока, красивой выхлопной трубы и т.д. Крайне не советуем так делать! Это станет причиной увеличения расхода топлива и вызовет потерю мощности. Система выпуска должна состоять из двух резонаторов.

Так же не допустимо соединять 2 выпускных трубы в одну. По желанию можно сделать глушащие насадки после резонаторов, сделав звук выхлопа менее резким.

Доработка системы впуска

Впускная система так же относится к тюнингу двигателя Иж Юпитер 5. Главным недостатком впускной системы является отсутствие лепесткового клапана и наличие только одного карбюратора на стандартном двигателе. Один карбюратор не позволяет развивать большие обороты и соответственно мощность. Отличным решением будет установка двух одинаковых карбюраторов совместно с двумя лепестковыми клапанами «домиками».

Для этого потребуется изготовить новые впускные патрубки под каждый цилиндр по отдельности с корпусами под лепестковые клапана. Они обеспечивают движение топливной смеси только во внутрь, что положительно сказывается на наполнении цилиндров и повышении мощности. Карбюраторы можно поставить от аналогичной по объему зарубежной 2 тактной техники, но если бюджет ограничен – то подойдут отечественные К68 от мотоцикла Урал. При этом надо будет подобрать жиклеры под объем двигателя Иж Юпитер 5.

В завершение статьи хочется отметить, что тюнинг этой модели не кончается на выше изложенных методах. Тюнинг Иж Юпитер – это сложная цепочка, где одно изменение конструкции, повлечёт за собой другое. Позаботьтесь об усилении ходовой части, отбалансируйте обода мотоцикла, сделайте усиление маятника. Стандартная рама на этом мотоцикле хлипкая, требует усиления ребрами жесткости. Хорошо, если будут установлены дисковые тормоза, а передняя вилка потолще. Тюнинг Иж Юпитер 5 это увлекательное занятие, и если подойти к этому процессу серьезно, то результат может превзойти ожидания!

ИЖ 2125 КомбиКOR4 Хочет UZ › Бортжурнал › Устройство прямоточного глушителя

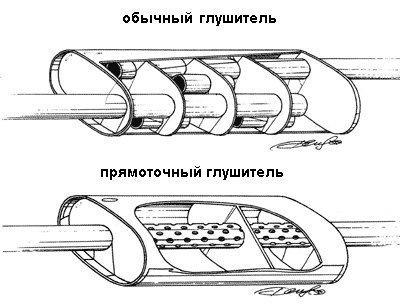

Устройство прямоточного глушителя

Любителям “горячей” езды постоянно не хватает мощности. Они стараются выжать из своего движка почти все, и каждая лишняя “лошаденка” для них на вес золота. Когда возможности тюнинга двигателя и ходовой исчерпаны, наступает очередь выпускной системы.

Размеры трубы и конструкция глушителей в серийном автомобиле вполне соответствуют количеству отработанных газов, вырабатываемых двигателем в единицу времени. Но как только обычный движок превратился в “сердце” агрессивного “зверя” (будь то увеличение рабочего объема или замена распредвала на спортивный), сразу увеличивается выброс газа, и стандартная выхлопная система просто перестает справляться с возложенными на нее обязанностями. И здесь владельца “заряженного” авто начинает мучить вопрос: что он получит от установки прямоточного глушителя и какой глушитель следует выбрать? Если обратиться к зарубежной практике, то выяснится, что специалисты в области выхлопных систем могут получить прибавку в мощности более 12—15 “лошадей”. Это достигается заменой всех частей выхлопной системы (“штаны”, катализатор, резонатор, оконечная часть). Спортсмены получают большую прибавку, но их “звереныш” будет иметь звуковое давление около 120 децибел (это при том, что до смертельного для человека уровня шума не хватает всего 20 децибел, да и официально разрешенный предел — 100 дБ). Определенный глушитель может дать прибавку и в 30 сил, но ездить по городу будет невозможно. Водителю и пассажирам не поможет даже самая лучшая шумоизоляция. Кстати, любое серьезное вмешательство в выпускную систему требует корректировки системы питания.

Исходя из этого, тюнинг 16-клапанного мотора путем доработки системы выпуска отработавших газов не самое последнее дело в его усовершенствовании. В частном варианте можно ограничиться оконечной “банкой”, резонатором и более продвинутыми “штанами”. Замена труб на трубы большего диаметра даст прибавку, это нетрудно осуществить на дорожных машинах. Установка цельного выпускного коллектора с равным расстоянием от выпускных каналов головки до места соединения с приемной трубой добавит 5—7 “лошадей”.

Как всегда, есть два варианта: либо потратить много денег и получить действительно классную систему, либо приобрести где-нибудь на рынке ширпотреб рублей за 700. Глушитель ограничительного типа будет иметь минимальное сопротивление потоку, однако и шум снижает хуже других. Именно такими “глушилками” комплектуются бестолково оттюнингованные автомобили.

Лидером на рынке прямоточных глушителей является австрийская фирма Sebring. Ее глушители отличаются мощным, приятным звуком выхлопа. Кроме того, эти глушители станут находкой для тех, кто захочет получить особенное звучание. Представители компании без проблем настроят звук, но за такую услугу придется выложить круглую сумму. Отто Креш, один из инженеров компании, в 1990 году образовал собственное предприятие по производству прямоточных глушителей — Remus. Этими “глушилками” оборудовались почти все Subaru Imprezа. Сейчас Remus единственный серьезный конкурент Sebring. Pro-Sport также представляет на нашем рынке неплохие изделия. Такие глушители больше подойдут к отечественным автомобилям. Если же вы хотите сэкономить на глушителе, то PowerFul — самый подходящий для вас вариант. Лишний “табун лошадей” у вас, конечно, не появится после установки такой “банки”, но звук будет неплохим.

А как же звук? Представьте себе, какие отклики окружающих вызовет “заряженный” автомобиль со стандартной выхлопной системой, которая вместо мощного рыка будет издавать гусиный гогот! Часто клиенты тюнинговых фирм хотят посредством замены глушителя добиться “благородного” звучания мотора. Если требования к выпускной системе не распространяются дальше изменения “голоса”, то задача существенно упрощается. Для таких целей больше подходит глушитель поглотительного типа. Глушители резонаторного типа гасят низкие частоты. Таким образом, варьируя размеры, содержимое и набор элементов, можно подобрать желаемый тембр звучания.

И напоследок один совет: если ваша машина мало чем отличается от серийной по комплектации, не стоит ставить “прямоток”. Это по меньшей мере смешно: на машине с “комариными” силами будет стоять глушитель, рассчитанный на огромный “табун” резвых “мустангов”…(с)

Прямоток – как сделать его своими руками.

Глушитель — элемент выхлопной системы двигателя. Его наличие не зависит от вида топлива, на котором работает двигатель — бензин, соляр или метан. Глушитель гасит звуковые колебания, помогает затуханию, затиханию и резонансному уменьшению звуковых волн выхлопа двигателя. Собеседники не смогут общаться около работающего двигателя без глушителя. Шум мотора будет заглушать их речь. Тем не менее многие автовладельцы мечтают переделать выпускную систему и сделать прямоток. Некотрые могут создать его своими руками.

Виды глушителей и их отличия

Насчитывают 4 типа глушителей по способу поглощения акустических волн:

отражательные;
ограничительные;
поглотительные;
резонаторные.

Схема отражательного обратноточная, остальных — прямоточная.

Отражательные

Если в автомобиле устанавливают один глушитель, то используют отражательный вариант. В нём применяют принцип «ломания» потока выхлопных газов за счёт создания нескольких перегородок, камер расширения и поворотов. Громкость выхлопа снижена до нормативных показателей. По этой причине подавляющее большинство заводских автомобилей оснащают отражательным типом.

самый популярный для заводской конфигурации автомобиля

Недостаток такого вида глушителя — снижение мощности двигателя из-за сопротивления системы выпуска потоку отработавших газов.

Резонаторные

На систему выпуска мощных двигателей в качестве первой ступени устанавливают резонаторный глушитель. Он состоит из перфорированной трубы, помещённой в корпус. Корпус делится на две или три секции. Энергия отработавших газов ослабляется за счёт ступенчатого понижения давления.

устанавливается как первая ступень гашения энергии выхлопа

Деталь снижает силу звуковых колебаний и сохраняет мощность двигателя при свободном течении потока выхлопных газов.

Ограничительные

В ограничительных глушителях поток газов проходит через диафрагму или конусное сужение, что приводит к снижению мощности мотора. Акустическая защита таких устройств невысока, так как диафрагма не препятствует прямолинейному движению звуковой волны.

Поглотительные

Гасящую функцию для звуковых колебаний в поглотительном глушителе выполняет мелкопористый негорючий материал, расположенный в пространстве между перфорированной трубой и корпусом. Конструкция похожа на резонаторный тип. На снижение мощности этот тип влияет незначительно.

Замена обратноточного глушителя на прямоточный своими руками

При изготовлении прямотока целесообразно применить положительные свойства конструкций нескольких типов.

Причины замены стандартного глушителя на прямоточный

Владельцы автомобилей меняют заводской глушитель на прямоток по нескольким причинам:

получение прибавки мощности двигателя;
субъективное улучшение акустических параметров выхлопа;
повышение эстетических параметров автомобиля;
полная модернизация выпускного канала;
установленный глушитель вышел из строя.

Инструменты и материалы для работы

Прямоточный глушитель часто покупают, но для любителей инструментов и неуёмной жажды творчества рекомендуем изготовить его своими руками. Детали предпочтительнее выполнить из нержавеющей стали толщиной 0,8–2,0 мм. Заготовки из чёрного металла подбирайте толщиной для корпуса 1,0–1,5 мм, остальные 2,0–4,0 мм, чтобы избежать преждевременного прогара деталей, а также используют заготовки из стандартного. Для корпуса применяют подходящие по размеру: огнетушитель, термос, пустой газовый или баллон акваланга.

Для набивки камеры глушителя применяют негорючий пористый материал или их комбинацию:

базальтовую или другую минеральную вату;
мелкоячеистую металлическую сетку;
металлические сеточки для кухни;
металлическую стружку.

шлифовально-угловая машинка (болгарка);
дрель или сверлильный станок;
сварочный аппарат;
расходные материалы: диски по металлу для болгарки, свёрла, электроды и пр.

Переделка старого глушителя

Старый глушитель демонтируем, разбираем с помощью болгарки, оставляем детали корпуса и входной патрубок. При сохранении перегородок сверлим в них отверстия для прохода выхлопных газов. Камеры дополнительно снижают громкость выхлопа.

из старого глушителя вырезаем всё, что не нужно

Перфорируем внутреннюю трубу доступным способом. Диаметр перфорированной трубы равен диаметру входного патрубка или больше до 30%.

небольшое количество мелких отверстий поможет сохранить при выхлопе сочный басистый гул от мотора

Учитывайте, что через большие отверстия и пазы из камеры быстрее будут «выдуваться» волокна минеральной ваты.

нержавеющая сталь помогает увеличить срок эксплуатации деталей и механизмов в несколько раз

В дальнейшем диаметр внутренней трубы возможно уменьшить путём несложных манипуляций, а увеличить — несоизмеримо сложнее.

длину трубы отрезаем в нужный размер

Надеваем на место перфорации трубы металлические сеточки для кухни.

внутреннюю перфорацию перекрываем мелкопористым негорючим материалом

Плотно обкручиваем кухонные сеточки металлической сеткой в 1–3 слоя. Сетку фиксируем отожжённой стальной проволокой с множественной перекруткой или обжимаем несколькими хомутами.

усиливаем перфорацию, снижая её проницаемость для минеральной ваты

Согласуем и зачищаем места сварки, привариваем перфорированную трубу на штатное место.

сварку проводим с соблюдением всех правил безопасности

Все свободное пространство внутри глушителя плотно заполняем выбранным наполнителем.

наличие нескольких камер способствует большей функциональности глушителя

Работа с минеральной ватой требует индивидуальных средств защиты.

отсутствие металлической сетки между отверстиями и ватой приведёт к более быстрому «выдуванию» ваты из глушителя

Прихватываем край «крышки» корпуса двумя-тремя прихватками, чтобы избежать смещения и завариваем корпус.

Для защиты от коррозии и придания эстетического вида красим термостойкой краской в любимый цвет.

Чтобы глушитель служил дольше, в корпусе сверлим одно или несколько отверстий диаметром 1,5–2,0 мм для оттока конденсата. Для определения нижней точки автомобиль должен стоять горизонтально.

Видеоматериалы про глушитель

В интернете есть множество видеороликов, на которых авторы изобретательно и просто демонстрируют изготовление прямотока своими руками.

Видео: как изготовить глушитель-прямоток своими руками

Ещё один наглядный пример изготовления глушителя с нуля. Вариант прямотока выполнен из нержавеющей стали с двумя выхлопными патрубками.

Видео: как изготовить глушитель-прямоток из нержавеющей стали

Как сделать прямоток тише

Для снижения громкости выхлопа используют устройства, которые уменьшают проходное сечение выхлопного патрубка глушителя. Рассмотрим часто используемые на автомобилях заслонку и флейту.

Установка заслонки

Заслонку устанавливают либо до, либо после глушителя. Громкость выхлопа прямотока будет явно снижена только при полностью закрытой заслонке. Остаются технологические просветы 3–5% для прохода отработавших газов — поэтому мотор не глохнет. В связи с этим мощность двигателя значимо уменьшается из-за перекрытия системы выхлопа.

заслонка изготовлена своими руками

Также применяют заслонку для переключения с прямоточного на обратноточный глушитель и наоборот при необходимости. В этом случае устанавливают новый глушитель параллельно старому, а заслонку монтируют перед ними. Эту схему уже используют на некоторых марках автомобилей с завода.

механическая регулировка заслонки осуществляется на ходу водителем из кабины

Проехать с закрытой заслонкой небольшое расстояние можно, а ездить постоянно — неприемлемо для двигателя.

заслонка установлена перед глушителем

Изготовление и установка флейты

Флейта (сайленсер) обладает более предпочтительными характеристиками. Она заглушает просвет выхлопной трубы гораздо меньше, чем заслонка. Флейту можно купить, зная внутренний диаметр выпускного патрубка, или изготовить своими руками. Различные конструкции сайленсера показаны на фото.

Варианты монтажа флейты

Возможные варианты исполнения флейты.

способ крепления флейты на выхлопную трубу небольшого диаметра

флейта правильной конструкции «помогает» ездить тише

звук становится «приятней» для ушей автоинспектора

Инструменты и материалы для изготовления флейты

болгарка;
электродрель;
аппарат для сварки;
гаечные ключи.

Заготовки правильнее выбрать из нержавеющей стали толщиной 0,8–1,2 мм, что гарантирует длительность эксплуатации. Заготовки из «чёрных» металлов допустимы толщиной 2,0–2,5 мм или меньше, если планируем кратковременные периоды эксплуатации флейты. В качестве заготовок используем два обрезка трубы и листовой металл для фланца.

Изготовление флейты своими руками

Порядок выполняемых работ:

Подгоняем все детали в требуемые размеры. Размеры фланца и большей трубы вымеряем «по месту».
Сверлим отверстия.

просечка делит выхлоп газов на два потока, что уменьшает громкость выхлопа

Для дополнительной разгрузки системы выпуска от избыточного давления отработавших газов сверлят отверстия во фланце.

дополнительные отверстия способствуют более свободному выхлопу

поток выхлопных газов глушится за счёт разгрузочных отверстий и противохода

нержавейку красить нет необходимости

Видеоматериалы про флейту

Видео: звук выхлопа через прямоток без флейты

Видео: звучание флейты на том же автомобиле

Нормы шума и ответственность за их превышение

Ответственность за громкий выхлоп глушителя предусмотрена по статье 8.23 КоАП. Водитель привлекается за эксплуатацию машины с превышением уровня шумов по Техническому регламенту Таможенного Союза 018/2011 «О безопасности колёсных транспортных средств» пункта 9.9.

Таблица: зависимость предельно допустимого уровня звука от категории транспортного средства

Категория транспортного средства	Уровень звука (в децибелах)
M1, N1, L	96
M2, N2	98
M3, N3	100

Категория M1, N1 и L — это легковые автомобили, имеющие не более 8 мест для сиденья, грузовые автомобили с разрешённой максимальной массой не более 3,5 т., мотоциклы/мопеды/квадроциклы. Категория M2 и N2 — это автомобили с более чем 8 местами для сиденья (кроме водителя), но максимальная масса которых не превышает 5 тонн, и грузовые автомобили с разрешённой максимальной массой от 3,5 до 12 тонн соответственно. Категория M3 и N3 — это полноценные автобусы и грузовые автомобили с разрешённой максимальной массой более 12 тонн (фуры, большинство самосвалов).

По 12.5.1 КоАП водитель (или собственник) привлекается за внесение изменений в конструкцию автомобиля без разрешения надзорного органа — ГИБДД.

Итак, штраф за глушитель-прямоток может составлять либо предупреждение плюс штраф в размере 500 рублей, либо два штрафа по 500 рублей (двух предупреждений на практике вынесено быть не может).

Изготовление прямоточного глушителя и его дальнейшее усовершенствование под силу большинству автолюбителей. Несмотря на ограничения при эксплуатации подобных устройств в нашем социуме, желающих изготовить своими руками и установить на автомобиль прямоточный глушитель становится больше и больше. Благодаря подробным инструкциям с фотографиями и видеоматериалами изготовить прямоток будет намного легче.

Самодельный мини трактор и все к нему

Меню навигации

Пользовательские ссылки

Объявление

Информация о пользователе

Вы здесь » Самодельный мини трактор и все к нему » Курилка » система выхлопа на двигатель ИЖ-Планета

система выхлопа на двигатель ИЖ-Планета

Сообщений 1 страница 30 из 33

Поделиться118 октября, 2016г. 19:50:32

Автор: Вовочка
Профессор Победитель номинации Лучший трактор-2010
Откуда: Дикий Запад Новосибирской обл.
Зарегистрирован: 15 ноября, 2009г.
Сообщений: 2656
Уважение: [+142/-0]
Позитив: [+72/-0]
Приглашений: 0
Пол: Мужской
Возраст: 37 [1982-09-26]
награды: activ,vid,ver
Провел на форуме:
1 месяц 8 дней
Последний визит:
26 января, 2020г. 19:03:27

в общем еще один соцопрос:
кто эксплуатирует ижевские двухтактники с самодельным выхлопом? как в плане увеличения расхода или потери мощности?
в теории у двухтактника должен быть настроенный выхлоп, или для архаичного двигателя ИЖ-Планета это не сильно актуально?
ведь на практике куча самоделок с различными глушителями “из того что было под рукой”, даже заводской глушитель СЗД мало похож на необходимый для двухтактника, про мотопомпу МП800 вообще молчу.

Поделиться219 октября, 2016г. 14:14:01

Автор: Вовочка
Профессор Победитель номинации Лучший трактор-2010
Откуда: Дикий Запад Новосибирской обл.
Зарегистрирован: 15 ноября, 2009г.
Сообщений: 2656
Уважение: [+142/-0]
Позитив: [+72/-0]
Приглашений: 0
Пол: Мужской
Возраст: 37 [1982-09-26]
награды: activ,vid,ver
Провел на форуме:
1 месяц 8 дней
Последний визит:
26 января, 2020г. 19:03:27

тишина.
ну а если конкретно применительно к определенной технике?

Поделиться319 октября, 2016г. 18:32:33

Автор: Vikont
Ветеран
Откуда: Беларусь, Пинск
Зарегистрирован: 23 апреля, 2010г.
Сообщений: 568
Уважение: [+59/-1]
Позитив: [+74/-5]
Приглашений: 0
Пол: Мужской
Возраст: 62 [1957-03-31]
Skype: Vikont65
награды: vid
Провел на форуме:
1 месяц 2 дня
Последний визит:
Вчера 09:35:23

тишина.
ну а если конкретно применительно к определенной технике?

Когда-то пытался проводить расчеты для выхлопа двухтактника.
Спецы советуют, чтобы всё было как в книжке. Выхлопные трубы и глушитель играют важную роль в смесеобразовании и и экономичности работы мотора, что-то вроде клапанов у 4-х тактника.

Поделиться419 октября, 2016г. 19:02:26

Автор: Вовочка
Профессор Победитель номинации Лучший трактор-2010
Откуда: Дикий Запад Новосибирской обл.
Зарегистрирован: 15 ноября, 2009г.
Сообщений: 2656
Уважение: [+142/-0]
Позитив: [+72/-0]
Приглашений: 0
Пол: Мужской
Возраст: 37 [1982-09-26]
награды: activ,vid,ver
Провел на форуме:
1 месяц 8 дней
Последний визит:
26 января, 2020г. 19:03:27

Спецы советуют, чтобы всё было как в книжке. Выхлопные трубы и глушитель играют важную роль в смесеобразовании и и экономичности работы мотора, что-то вроде клапанов у 4-х тактника.

это то ясно, что на практике-то?

Поделиться520 октября, 2016г. 08:09:22

Автор: rw4cju
Ветеран
Откуда: Россия. г. Саратов
Зарегистрирован: 28 января, 2016г.
Сообщений: 656
Уважение: [+34/-0]
Позитив: [+53/-0]
Приглашений: 0
Пол: Мужской
Возраст: 50 [1969-10-20]
Skype: rw4cju
Провел на форуме:
13 дней 20 часов
Последний визит:
1 июля, 2018г. 04:32:01

Если судить по ранней литературе (книга Мотоциклы М.Г. Гинцбург 1951 г (ранее, мой отец занимался мотогонками) кстати отличный материал как по двигателям, так и КПП да и вообще описано все +5 . Также, несмотря на то, что книга и “старая”, актуальность ее, ни сколько не изменилась. Двигатели как были 2-4 тактные так и остались, да и конструкция их как таковая, не сильно поменялась .
Так вот, если возратится к конструкции, что на фото выше, то оптимальные для нее, это готовые глушители от мотоциклов.
Тут и размер и общая гармония. Да и резонансные процессы в них опимизированы.
Если отклонится от этого, причем как в торону упрощения (резонаторы) так и “задушить”, то ДВС в любом случае будет больше “жрать” но процент этот условно 1-4% хоть и будет, но наверное для данной конструкции не так и актуален.
Это ведь не дорожная машина, для асфальта, и километров со скоростью и ветерком, а по сути триаловский гибрид, и его расход топлива, условно, привязать к растоянию, затруднительно. Как у тракторов.
Да и зачем? Врят-ли ВАм на нем, за 100-200 км от дому поехать предстоит. а заглянуть в бак и прикинуть, что к чему, по моему нет проблем.
А по выбору, ориентиром служит рабочий объем ДВС, и отчасти его обороты. например глушитель от ЯВА более оптимален хотя например и от ИЖ пратически те же параметры, но шумность выше.
Резонаторы, (дудки) сами понимаете применить тоже можно, но это если гонять по треку, либо в местности где нет посторонних. шум.
Сам гонял на треке, с такими ( . потом в голове как дрель или перфоратор час два .. не советую .
В целом же советую ставить заводские глушители.

Отредактировано rw4cju (20 октября, 2016г. 08:16:36)

Поделиться620 октября, 2016г. 13:28:19

Автор: Вовочка
Профессор Победитель номинации Лучший трактор-2010
Откуда: Дикий Запад Новосибирской обл.
Зарегистрирован: 15 ноября, 2009г.
Сообщений: 2656
Уважение: [+142/-0]
Позитив: [+72/-0]
Приглашений: 0
Пол: Мужской
Возраст: 37 [1982-09-26]
награды: activ,vid,ver
Провел на форуме:
1 месяц 8 дней
Последний визит:
26 января, 2020г. 19:03:27

Если отклонится от этого, причем как в торону упрощения (резонаторы) так и “задушить”, то ДВС в любом случае будет больше “жрать” но процент этот условно 1-4% хоть и будет, но наверное для данной конструкции не так и актуален.

4% в нашем случае это считай ничего.
а вот такой вопрос: если к варенной мною трубе еще установить глушитель (на вид объем литра 1,5-2) от Д300?

Поделиться720 октября, 2016г. 16:38:42

Автор: Станислав
Ветеран
Откуда: Украина,Черкасская область
Зарегистрирован: 9 января, 2011г.
Сообщений: 650
Уважение: [+40/-0]
Позитив: [+0/-0]
Приглашений: 0
Пол: Мужской
Возраст: 44 [1975-06-16]
Провел на форуме:
21 день 2 часа
Последний визит:
13 октября, 2019г. 22:45:14

даже заводской глушитель СЗД мало похож на необходимый для двухтактника,

у мотоколяски С3Д двигатель ИЖ-П-3 на мотоцикле его мощность составляет 18 л.с,при установке на мотоколяску его мощность 14 л.с резонный вопрос,куда подевались 4 л.с если у двигателя появился более мощный генератор постоянного тока 200 вт,следовательно он забирает не больше 0,5 л.с виною всему больший вес якоря и сопротивление качению клиноременной передачи.Крыльчатка вентилятора охлаждения алюминиевая имеет большой момент инерции и на больших оборотах забирает ещё 1,5-2 л.с,в итоге на несовершенном глушителе мощность снижается на 1,5-2 л.с.В чём состоит проблема малого глушителя,из-за небольшого объёма волна выхлопных газов вырываясь с цилиндра недостаточно рассеивается и частично возвращается обратно из-за газового сопротивления на выпуске,в результате двигатель меньше расходует топлива из-за газового подпора в глушителе меньше вылетает смеси при продувке,но не всё так хорошо как выглядит на первый взгляд,во первых снижается мощность двигателя из-за ухудшения продувки цилиндра,происходит перегрев выхлопных окон(если двигатель с воздушным охлаждением)перегрев поршня со стороны выхлопа из-за недостаточного охлаждения,особенно при эксплуатации в жаркую погоду или некачественном топливе.Чтобы решить указанную проблему необходимо выхлопные трубы или трубу если она одна,своевременно чистить от нагара,при конструировании выхлопной системы-трубы делать большего сечения для снижения давления и температуры выхлопа,хорошие результаты даёт применение резонатора по типу автомобильного,можно даже взять стандартный,установленный перед глушителем,резонатор позволяет снизить температуру и давление за счёт предварительного расширения выхлопных газов.Имеет резон конструировать глушитель по схеме двухтактных японских скутеров,у которых газы проходя через выхлопную трубу расширяются в первичной большой камере стенки которой внутри имеют шумопоглощающее покрытие удерживающееся посредством сетки,дальше газы проходят через лабиринт трубок и полостей,такая конструкция позволяет эффективно снижать шумность двигателя.

Тюнинг ИЖ Юпитер-5 — своими руками

Мотоцикл ИЖ Юпитер-5 производился Ижевским машиностроительным заводом с 1985 по 2008 год. В СССР он являлся прямым конкурентом моделей известного чешского производителя мототехники Ява. Многие из выпущенных машин и сегодня колесят по дорогам нашей страны. Они надёжны и неприхотливы, однако, их технические характеристики и внешний вид уже не соответствуют современным требованиям. Исправить ситуацию помогает тюнинг ИЖ Юпитер-5.

Содержание:

Переделывать надо с умом

В сети можно найти немало материалов на эту тему. Но относиться к ним следует с большой осторожностью. Некоторые рекомендации откровенно противоречат здравому смыслу, результат иных переделок может оказаться непредсказуем. Попробуем помочь советом тем, кто решил выполнить тюнинг Юпитера 5 своими руками.

Существует несколько направлений для внесения изменений в конструкцию популярной модели:

Коррекция внешнего вида мотоцикла.
Доработка или переделка подвески.
Тюнинг двигателя.

Рассмотрим каждое из них в отдельности.

Коррекция внешнего вида мотоцикла

Изменение внешности может происходить разными способами. Среди наиболее распространенных:

Установка обтекателя.
Замена топливного бака.
Переделка сидения.
Покраска мотоцикла.

Установка обтекателя. Это первое, за что берутся многие любители доработки внешности мототехники. И хотя справиться с такой задачей можно, следует осознавать, что разработка таких компонентов – сложная задача, требующая специфических навыков. На предприятиях работают целые группы специалистов, занимающиеся проектированием обтекателей.

Ранее для этого применялись методы плазовой разработки, а сегодня используются системы автоматического проектирования. Готовые детали продуваются в аэродинамических трубах, чтобы можно было оценить их поведение в воздушном потоке.

Не владеющий специфическими навыками человек, несмотря на все свои таланты, с высокой долей вероятности получит результат сомнительного качества. Поверхность обтекателя будет неровной, что хорошо заметно на размещённых в сети иллюстрирующих тюнинг Юпитер 5 фото. Аэродинамика мотоцикла может не улучшиться, а ухудшиться. Учтите всё это прежде, чем решитесь взяться за изготовление и установку обтекателя.

Замена топливного бака – вполне оправданное решение. Но не стоит пытаться изготовить сложную деталь самостоятельно. Это непростая задача даже для предприятий, имеющих специальное технологическое оснащение. Разумнее и проще подобрать уже готовый топливный бак с какой-нибудь другой модели мотоцикла.

Переделка сидения. Можно попытаться внести изменение в штатную конструкцию, перетянув её новым материалом вроде кожи или хорошего заменителя, и установив новый наполнитель. Но оригинальное сидение имеет значительную массу. Для уменьшения веса мотоцикла имеет смысл, как и в случае с топливным баком, подобрать деталь с другой техники.

Покраска ИЖ Юпитер-5 – дело хорошее. Тут можно дать развернуться своей фантазии. Но наилучших результатов удастся добиться, если знать законы сочетания цветов или посоветоваться с профессиональным дизайнером. В противном случае вместо стильного сочетания контрастных цветов можно получить расцветку типа «вырви глаз».

Если вы заинтересованы в том, чтобы лакокрасочное покрытие было долговечным, предварительно нанесите слой качественного грунта и откажитесь от использования нитрокраски, отдав предпочтение алкидным или полиуретановым эмалям.

Доработка и переделка подвески

Оригинальная подвеска мотоцикла ИЖ Юпитер-5 надёжна и обладает неплохой ремонтопригодностью. Восстановить её несложно, но лучшие результаты удаётся получить, внеся некоторые изменения в конструкцию.

Установка регулируемых газовых амортизаторов. Сегодня в продаже несложно найти подходящие по параметрам газовые амортизаторы, которые можно использовать в конструкции задней подвески для тюнинга ИЖ Юпитер-5. В идеале можно улучшить ездовой комфорт и улучшить устойчивость машины на трассе.

Замена передней вилки. Такое тоже возможно, но, скорее всего, потребует переделки её крепления.

Установка другого руля не возбраняется, если не ухудшает эргономику посадки наездника.

Тюнинг двигателя

Устанавливавшийся на мотоцикл двухцилиндровый двухтактный мотор рабочим объёмом 347,6 куб. см. чаще всего имеет воздушное охлаждение. Число выпущенных в последние годы производства моделей, на которых использовалось жидкостное охлаждение, ничтожно. Мощность, которую развивает движок – 24 л. с. – можно увеличить, произведя некоторые несложные доработки:

Повысить степень сжатия, сняв с прилегающей плоскости головки блока около 1,5 мм. Но это потребует перехода на топливо с октановым числом Аи-95 и внесения изменений в конструкцию кривошипно-шатунного механизма. Прежде всего – замены подшипников коленчатого вала. А ещё придётся подобрать свечи зажигания с другим калильным числом.
Замена подшипников коленвала. Бытует мнение, что справиться с возросшими нагрузками могут лишь качественные импортные подшипники. На самом деле отечественные разработчики установили подшипники с большим запасом прочности. Если удастся приобрести качественные российские аналоги, они прекрасно справятся с задачей. Пытаться менять размер шеек коленчатого вала попросту вредно. Толщина слоя их упрочнения невелика и при снятии с поверхности шейки более 1 мм ресурс детали резко снизится.
Замена или доработка поршней. Штатные детали не так уж и плохи. Не торопитесь искать им замену. Для увеличения мощности будет достаточно облегчить поршни, сняв с них литьевой облой и избыток материала. Детали следует тщательно подогнать по весу. Желательно, чтобы разница не превышала сотых грамма. Такой нехитрый тюнинг двигателя будет эффективнее, чем установка воздушного фильтра нулевого сопротивления или прямоточного глушителя. Хотя прямоток на ИЖ Юпитер-5 установить, конечно, можно.
Установка другого карбюратора. Если есть возможность, стоит раскошелиться на покупку хорошего карбюратора Mikuni. Не гонитесь за большим размером диффузора. Вполне достаточно будет штатного диаметра 32 мм. А вот убрать выступы на впускном и выпускном коллекторах и отполировать внутренние каналы этих деталей стоит наверняка. Это даст не только прирост мощности, но и поможет снизить расход топлива ниже пяти литров.
Замена системы зажигания. Установка БСЗ на ИЖ Юпитер-5 имеет смысл лишь в том случае, если вы намерены использовать импортные комплектующие. Вероятнее всего, качество отечественных компонентов сведёт все преимущества бесконтактной системы зажигания к нулю и переделка не даст желаемого результата.

Не забывайте о том, что возросшая мощность улучшит разгонную динамику мотоцикла, но не даст существенного прироста скорости. Для увеличения скорости придётся менять передаточные числа трансмиссии, подбирая другие звёздочки на коробку передач и заднее колесо.

Не тюнинг, а реставрация

Впрочем, модернизация – это не единственный путь для обладателей популярной модели. Ведь возраст многих мотоциклов уже перевалил за два десятилетия, а значит, что их уже можно отнести к разряду раритетных. Восстановление ИЖ Юпитер-5, его реставрация и доведения до оригинального состояния также вполне оправданы.

Легендарный мотоцикл, выглядящий так, словно он только вчера сошёл с конвейера, будет привлекать к себе взгляды не меньше, чем тюнингованная версия. Вот только как следует восстановить технику, выполнив её квалифицированный ремонт, часто оказывается гораздо сложнее, чем переделать на свой вкус.

Прямоток на иж юпитер 5

Мотоциклы ИЖ Юпитер 5 – это популярная и доступная модель отечественного производства с неплохими техническими и ездовыми характеристиками. Мотоцикл оснащается надежным двигателем мощностью 25 лошадиных сил. Максимальная скорость байка равна 140 километрам в час, а выпускается эта модель с далекого 1985 года.

1 Внешний тюнинг мотоцикла – создание современной внешности

Владельцы данного мотоцикла, приобрести который на рынке возможно по цене в 650-700 долларов, стараются по максимуму довести свой байк до совершенства. ИЖ Юпитер 5 отлично поддается различным вариантам тюнинга, а начать стоит с улучшения внешности мотоцикла.

Первым делом облегчается конструкция мото, удаляется все ненужное и нефункциональное. Кроме того, можно удлинить раму, что придаст байку классический вид. Для улучшения внешности и технических характеристик вместо штатной приборной панели можно установить аналог от автомобиля ВАЗ 2106. Тахометр, спидометр и датчик температуры идеально подходят в штатные отверстия панели мото, такие изменения придадут мотоциклу более современный вид, особенно если установить светодиодную подсветку в новую панель приборов.

Для повышения комфорта сидение можно перетянуть новым материалом, кожей или кожзаменителем, либо установить более спортивное седло от японского байка, при этом придется подогнать его под заводские крепления. Кроме того, можно поставить более удобный руль, заменить подножку, перекрасить мотоцикл в новый цвет и установить спортивные колесные диски, а также новые зеркала заднего вида.

Для повышения безопасности при тюнинге ИЖ Юпитер устанавливаются новые защитные дуги и щитки, защищающие райдера от попадания грязи. Можно также установить своими руками новый передний обтекатель и более стильные кофры в передней части мотоцикла. Некоторые владельцы стилизуют ИЖ Юпитер 5 под японскую модель Suzuki Bandit 650, для этого заменяются множество штатных деталей. При наличии “донора” можно подогнать внешность отечественного байка и под другую популярную японскую модель мотоцикла.

2 Тюнинг двигателя и технической части мотоцикла ИЖ Юпитер 5

Мотоцикл ИЖ Юпитер оснащается двигателем, который отлично поддается техническому тюнингу. Именно поэтому улучшением мотора на данном мотоцикле можно добиться существенных показателей мощности и ходовых качеств в сравнении со стандартным вариантом.

Начинать тюнинг двигателя ИЖ Юпитер 5 следует с перепрессовки коленвала и установки новых подшипников от коленвала мотоцикла Ява. Иногда для данной модели целесообразно установить и новые подшипники игольчатого типа, у них более высокий КПД.

После установки новых мото подшипников необходимо заново их смазать и произвести полировку коленвала и впускные каналы коллектора двигателя, которые при этом можно немного увеличить.

Далее тюнинг мотоцикла предполагает установку нового карбюратора с увеличенным диаметром диффузора на 32 миллиметра. Для данной модели мото подходит карбюратор от “собрата” ИЖ Планета или мотоцикла Ява. Некоторые любители тюнинга увеличивают диаметр до 36 миллиметров, либо устанавливают два карбюратора, по одному на каждый из цилиндров, при этом их необходимо правильно настроить.

Доводка поршневой системы двигателя мото позволяет получить неплохую прибавку к мощности. Сначала облегчаются и полируются поршневые “пальцы” и шатуны, также полируется головка блока цилиндров, которую необходимо очистить от нагара. Под головки БЦ можно подложить заимствованные медные прокладки от модели ИЖ Планета 5 и правильно выставить угол опережения зажигания.

После проведения работ по двигателю рекомендуется установить новый воздушный фильтр нулевого сопротивления для лучшего сгорания топливной смести. Кроме того, следует установить “банки” на глушитель или прямоток. При этом полируем внутреннюю часть глушителя и модернизируем, уменьшая сопротивление в камере выпуска.

Для более качественного тюнинга специалисты рекомендуют заменить штатную систему зажигания мотоцикла ИЖ Юпитер 5 на бесконтактную. С автомобиля ВАЗ 2108-09 устанавливается коммутатор, датчик холла можно использовать фирмы VAG или других зарубежных мотоаналогов, а катушку зажигания можно позаимствовать у автомобиля ОКА. За счет более стабильной искры и меньшей нагрузки на штатный генератор мотоцикл будет работать намного ровнее.

Содержание:

Переделывать надо с умом

Существует несколько направлений для внесения изменений в конструкцию популярной модели:

Коррекция внешнего вида мотоцикла.
Доработка или переделка подвески.
Тюнинг двигателя.

Рассмотрим каждое из них в отдельности.

Коррекция внешнего вида мотоцикла

Изменение внешности может происходить разными способами. Среди наиболее распространенных:

Установка обтекателя.
Замена топливного бака.
Переделка сидения.
Покраска мотоцикла.

Ранее для этого применялись методы плазовой разработки, а сегодня используются системы автоматического проектирования. Готовые детали продуваются в аэродинамических трубах, чтобы можно было оценить их поведение в воздушном потоке.

Доработка и переделка подвески

Замена передней вилки. Такое тоже возможно, но, скорее всего, потребует переделки её крепления.

Установка другого руля не возбраняется, если не ухудшает эргономику посадки наездника.

Тюнинг двигателя

Повысить степень сжатия, сняв с прилегающей плоскости головки блока около 1,5 мм. Но это потребует перехода на топливо с октановым числом Аи-95 и внесения изменений в конструкцию кривошипно-шатунного механизма. Прежде всего – замены подшипников коленчатого вала. А ещё придётся подобрать свечи зажигания с другим калильным числом.
Замена подшипников коленвала. Бытует мнение, что справиться с возросшими нагрузками могут лишь качественные импортные подшипники. На самом деле отечественные разработчики установили подшипники с большим запасом прочности. Если удастся приобрести качественные российские аналоги, они прекрасно справятся с задачей. Пытаться менять размер шеек коленчатого вала попросту вредно. Толщина слоя их упрочнения невелика и при снятии с поверхности шейки более 1 мм ресурс детали резко снизится.
Замена или доработка поршней. Штатные детали не так уж и плохи. Не торопитесь искать им замену. Для увеличения мощности будет достаточно облегчить поршни, сняв с них литьевой облой и избыток материала. Детали следует тщательно подогнать по весу. Желательно, чтобы разница не превышала сотых грамма. Такой нехитрый тюнинг двигателя будет эффективнее, чем установка воздушного фильтра нулевого сопротивления или прямоточного глушителя. Хотя прямоток на ИЖ Юпитер-5 установить, конечно, можно.
Установка другого карбюратора. Если есть возможность, стоит раскошелиться на покупку хорошего карбюратора Mikuni. Не гонитесь за большим размером диффузора. Вполне достаточно будет штатного диаметра 32 мм. А вот убрать выступы на впускном и выпускном коллекторах и отполировать внутренние каналы этих деталей стоит наверняка. Это даст не только прирост мощности, но и поможет снизить расход топлива ниже пяти литров.
Замена системы зажигания. Установка БСЗ на ИЖ Юпитер-5 имеет смысл лишь в том случае, если вы намерены использовать импортные комплектующие. Вероятнее всего, качество отечественных компонентов сведёт все преимущества бесконтактной системы зажигания к нулю и переделка не даст желаемого результата.

Не тюнинг, а реставрация

Иж Юпитер 5 звук выхлопа с флейтами и без 480p

прямотоки на иж юпитер 5 сомоделки 480p

иж юпитер 5 прямотоки

прямоток на иж юпитер 5 480p

Иж Юпитер 5 прямоток Arrow

прямоток на иж юпитер 5

ИЖ ПРЯМОТОК СВОИМИ РУКАМИ ЯК ЗРОБИТИ ПРЯМОТОК НА ИЖ ПЛАНЕТА DIY

иж юпитер 5 лимон БСЗ

Иж юпитер 5 Прямоток

Прямоток на иж юпитер 5

13 2 Звук выхлопа трубы нового образца на ИЖ ЮПИТЕР 5 03 ВОДЯНКА

ИЖ юпитер 5 выхлоп под одну трубу

Иж Юпитер 5 прямоток своими руками супер звук смотрите

ИЖ ЮПИТЕР 5 ПРЯМОТОК

Прямоток ThoBrothers U S A на Иж Юпитер 5 HD

пламенный прямоток на иж юпитер

Прямотоки на Иж Юпитер 5

иж юпитер 5 прямоток

Прямоток на ИЖ ПЛАНЕТА 5 Что то удивительное Посмотри как она звучит

Иж Юпитер 5 с прямотоком

Иж юпитер 5 прямоток

Прямоток Иж Юпитер

Звук Прямотока На Иж Юпитер 5

Иж Юпитер 5 звук прямоток

Самодельный прямоток на Иж Юпитер 5

На что способен Мотоцикл Иж Юпитер 5

ИЖ Юпитер 5 звук прямотока

Прямоток на иж планета 5

Пламя из трубы Прямоток на ИЖ Юпитер 5

Иж Юпитер 5 выхлоп от R6 ПРЯМОТОК HD

прямоток на иж юпитер 5

Прямоток на иж 5

Прямоток на Иж Юпитер 5 своими руками Yoshimura супер звук

прямоток юпитер 5

Иж Юпитер 5 тюнинг покатушки

Звук выхлопа Иж Юпитер 5

Резонаторы на ИЖ Юпитер своими руками

Прямоток на Иж Планета 5

Как сделать пацанский выхлоп на иж юпитер 5

ПРЯМОТОК НА ПЛАНЕТЕ

Прямоточная труба на иж юпитер 5

пламенный прямоток на иж юпитер

Как сделать выхлоп на Иж Юпитер 5

Иж Планета 5 прямоток Iz Planeta 5 Straight Through Muffler

Как гудит Иж планета 5 без выхлопной трубы

Лютый звук выхлопа мотоцикла Можно оглохнуть Motovlog

Как сделать прямоточный глушитель на ИЖ планета 5

Иж Юпитер 5 выхлоп от R6 ПРЯМОТОК HD

Здесь Вы можете прослушать и скачать песни по запросу Прямоток На Иж Юпитер 5 480P в высоком качестве. Для того чтобы прослушать песню нажмите на кнопку «Слушать», если Вы хотите скачать песню или посмотреть клип нажмите на кнопку «Скачать» и Вы попадете на страницу с возможностью скачать песню, прослушать ее и посмотреть клип. Рекомендуем прослушать первую композицию Иж Юпитер 5 звук выхлопа с флейтами и без 480p длительностью 2 мин и 37 сек, размер файла 3.44 MB.

Прямоток На Иж Юпитер 5 480P

Манана Красноперец Плач Ярославны На Старославянском Языке

Медитация Отпускание Обид

Real Madrid Vs Leganés 1 2 Copa Del Rey Resumen 24 01 18

Оливия Я Покупаю Чипсы

Madina Mumtoz Yangi Oilaviy Va Shaxsiy Rasmlari 2017

Где Твой Идол Meme

Владимирский Централ Регги

Бенди И Чернильная Машина Клип Бенди И Алиса

Постановка Сказки Красная Шапочка

Александров Песенка Пианино Обучение

Мурод Ахмедов Ок Кайин
