Как сделать лестницу — схемы, чертежи, проекты и советы по изготовлению лестниц и лестничных пролетов (135 фото + видео)
Лестницы мы каждый день встречаем в своей жизни и преодолеваем большое количество ступенек.
Если вы проживаете в частном доме, то она нужна, чтобы залезть на чердак, если строите двухэтажный дом, то она должна присутствовать априори, в городе они в каждом подъезде.
Однако как сделать лестницу своими руками, многие задаются, особенно новички, этим вопросом.
Ничего сложного в этом деле нет, поскольку современные технологии упрощают процесс постройки самых сложных конструкций. Понадобится только немного аккуратности и соблюдать этапы инструкции.
Краткий инструктаж по материалу
Какую бы вы не решили делать лестницу, сырье необходимо выбирать самое лучшее, поскольку от этого зависит долговечность итогового строения.
Чтобы сделать лестницу на второй этаж подойдут как бетон, так и камни (кирпич). Часто используют дерево. Лучше выбирать из твердых и прочных пород деревьев – дубовая доска, елка, ясень.
Для перил выбирают конструкции из металла, нержавейки и алюминия. Можно и комбинировать дерево, бетон, пластик и металл.
Если вы делаете лестницу из камня, лучше использовать блоки, изготовленные промышленным методом, так готовая конструкция защищена от возникновения трещин.
Древесину легко обрабатывать, если вы делаете лестницу из данного материала.
Делаем сами
В самом начале работ лучше ознакомится с видео, как сделать лестницу. Лишним данное пособие не будет. Далее необходимо определить параметры лестничного проема.
Стоит помнить, что если вы хотите сделать винтовую лестницу, она лучше всего гармонирует в округлом проеме. Если же проем квадратный, или прямоугольный, то и лучше делать конструкцию таких форм.
Элементы строения
Новичкам при изготовлении деревянной лестницы своими руками, требуется знать, какие части входят в лестницу, опытным мастерам обновить знания:
- Поворотная площадка – зона, которая делит маршевые пролеты;
- Маршевый пролет – ступеньки конструкции, идут по прямой линии;
- Ступени – горизонтальные элементы лестницы;
- Подступеньки – вертикальные элементы;
- Балясина – опорные брусья перил;
- Фризовые ступени – первая и последняя ступеньки каждого из этажей;
- Забежные ступеньки – дают делать поворот лестницы;
- Тетиво – боковой толстый брус, который соединяет ступени;
- Косоур – балка, которая крепит ступеньки, обычно либо из дерева, или из металла.
Строительные нормы
При строительных работах любая конструкция должна отвечать определенным нормам.
То же самое и в случае с лестницей. Она должна быть прочной, чтобы выдерживала нагрузки человека, и безопасной, чтобы не травмироваться при передвижении.
А также, должна обеспечивать удобное и комфортное передвижение на требуемый этаж здания.
Ступеньки вы должны сделать определенных параметров, поскольку узкая ступенька будет препятствовать удобной постановке стопы, из-за чего могут возникать травмы. Если ступенька очень высока, то неудобно перешагивать с одной на другую.
Поэтому к такому проекту необходимо подходить согласно правилам, все, точно рассчитав и определив на чертежах.
Основные параметры
Новичкам в этом деле стоит запомнить, что широкая лестница обеспечивает удобное передвижение по ней, а также удобство.
На самом верху террасы необходимо закрепить доску, или брус так, чтобы они перекрывали место подъема конструкции. Уровнем необходимо максимально выравнивать доски и крепления.
Далее просчитывается ее угол наклона. Поскольку чем лучше он подобран, тем безопаснее ходьба по лестнице. Специалисты рекомендуют выбирать его из диапазона от 30 до 45 градусов.
Высота и ширина ступеней
Наиболее подходящими параметрами ступеньки являются значения: высота 14-17 сантиметров, а ширина от 33 до 37 сантиметров. Высоту не стоит превышать 20 сантиметров, поскольку при таком значении безопасность и удобство передвижения снижается.
Что лучше – тетива или косоур?
Коровин Сергей Дмитриевич
Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.
Любой, даже самый простой загородный дом, не может обойтись без лестницы. Ее можно встретить на входе, на спуске в подпол. Если здание имеет несколько этажей, то для перехода с одного этажа на другой используют лестницу.
Существует множество вариантов исполнения данной конструкции, в состав каждого из которых входят свои узлы и детали. Так, основу конструкции маршевой лестницы составляют несущие балки. Деревянные лестницы изготавливают на косоурах или тетиве. Именно на них устанавливают ступени и подступенки, по которым и ходят жильцы дома.
Чем отличается косоур от тетивы? Различие между этими несущими балками заключается в том, что на косоурах ступени крепят поверх балок, а для их установки в тетиву необходимо проделать паз. Но это лишь поверхностные различия. Тетива и косоур — в чем их отличие? Давайте разбираться в этой статье.
Конструкция лестницы на тетивах
Конструкция, основанная на тетивах, несколько отличается от той, что основывается на косоурах. Многое зависит от расстояния между этажами. Иногда возникает необходимость дополнительного укрепления ступеней крепежными деталями — например, клиньями, штырями, шурупами.
Лестница на тетивах по праву считается самой безопасной. Для ее изготовления применяют деревянный массив толщиной в 50 мм или металлический профиль. Еще одно отличие тетивы от косоура заключается в том, что косоур может быть использован один, а тетивы всегда используют в парах.
Рисунок 1. Лестница на тетиве.
Для их изготовления можно использовать разные способы.
На внутренней поверхности тетивы размечают и вырезают пазы, необходимые для установки ступеней и подступенек. Для того, чтобы конструкция не издавали лишнего шума (например, скрипов), торцы ступенек и подступенек смазывают клеевым составом.
Для закрепления ступенек с внутренней стороны используют специально набиваемые бруски из дерева или стальные уголки. На них и укладывают ступеньки. Для фиксации применяют различного вида крепеж. При выполнении окончательно отделки, головки крепежа закрывают специальными заглушками. При их отсутствии места крепления просто закрашивают.
Другой способ изготовления лестницы заключается в том, что на внутреннюю сторону тетивы устанавливают так называемые прибоины. Собственно, на них и будут устанавливаться ступени. Конструкция такого типа отличается следующими достоинствами:
- Безопасность. Такая конструкция абсолютно безопасна для жильцов, в том числе и домашних животных.
- Высокая грузоподъемность.
- Простота в уборке.
Лестницы, собранные на тетиве, отличаются элегантным внешним видом и могут быть установлены в помещениях с любым интерьером. Тем не менее, присутствует и заметный недостаток — такая конструкция получается шире, чем та, которая изготовлена на косоуре.
Лестница на косоуре
Косоуром называют несущую балку, к которой крепят ступени.
Рисунок 2. Лестница на косоурах.
Как видно на рисунке 2, их ступени располагаются на гребенке. На рисунке 3 показан лестничный марш, обустроенный на одном косоуре.
Рисунок 3. Лестница на одном косоуре.
Лестницы этого вида наиболее просты в изготовлении. Для их сооружения необходим минимальный набор оборудования и потребуется минимальное количество технологических операций.
Существует конструкция, основанная на одном косоуре, размещенного по центру лестницы (рис. 3). Но, как показывает практика, при сооружении широких лестничных маршей, в пределах 2,5 м, целесообразно установить центральную балку.
Особенности изготовления
При изготовлении лестницы этого типа применяют два метода размещения ступеней на косоуре. В первом случае на теле балки выполняют вырезы треугольной формы. Во втором — на балке устанавливают дополнительные конструктивные элементы, которые называют кобылками. Ступени, в свою очередь, крепятся на них. Эти элементы имеют треугольную форму и монтируются непосредственно на верхнюю кромку.
Материалы для изготовления лестниц
В современном малоэтажном строительстве все чаще применяют именно металл. Лестницы, изготавливаемые из металла, чаще всего собирают с помощью сварки. То есть, если домовладелец решил самостоятельно изготовить такой лестничный марш, то он должен хорошо владеть сварным делом.
Если речь идет о возведении лестницы из древесины, то лучше всего использовать клееные доски, выполненные из твердых пород (дуб, бук). Цельный массив может с течением некоторого времени рассохнутся и дать трещины.
При сооружении лестницы подобного типа необходимо четко осознавать следующее – любая, пусть даже самая маленькая погрешность, может привести к разрушению конструкции в целом. Лучше использовать клееные доски из дуба, бука и других твердых пород. Сплошная доска может дать трещины в период эксплуатации.
Для того, что бы построить лестницу, потребуется соответствующий материал, а именно, доски, имеющие толщину, как минимум, 50 мм и рабочей шириной в 300 мм. Трафареты, на основании которых будет вырезаться профиль косоура. Кроме этого, необходимо иметь под руками дрель, пилу, плоскошлифовальную машину. Подробнее про строительство деревянной лестницы своими руками – в этой статье.
Так что же выбрать
Какая лестница лучше — на косоурах или тетивах? Однозначный ответ на этот вопрос вряд ли можно найти. Обе конструкции широко используют в строительстве. В чем разница между этими типами несущих балок, показана в следующей таблице:
| № | Лестница на косоуре | Лестница на тетиве |
|---|---|---|
| 1 | Балка имеет сложную зубчатую форму. | Балка этого типа имеет ровные контуры |
| 2 | Балка находиться под ступенями. | Ступени, своими торцами, входят в тело балки. |
| 3 | Для создания лестницы может быть использовано любое количество косоуров, от одного и более. | Балки этой конструкции могут быть использованы только в паре. |
| 4 | Балясины закреплены непосредственно на ступенях. | Балясины и другие вилы ограждений упираются непосредственно на балку. |
| 5 | Лестница с балками этого типа имеет меньшие размеры. | Конструкция занимает больше места. |
| 6 | Конструкция с косоуром смотрится довольно просто. | Лестница с такой балкой смотрится очень элегантно. |
При одинаковой грузоподъемности можно назвать следующие кардинальные различия лестничных маршей, собранных на балках разного типа.
- Лестницы, собранные на косоуре, эффективнее использовать в помещениях с небольшой площадью. Дело в том, что минимальная ширина ступеньки колеблется в диапазоне от 0,8 до 1 метра. Ширина такой лестницы будет соответствовать ступени. Ширина же конструкции на тетиве будет шире на толщину двух несущих балок.
- За счет того, что лестница на косоуре может быть сооружена с применением одной балки, для ее строительства потребуется меньше материалов и, соответственно, трудозатрат. В то же время, изделие на тетиве может быть собрано только с двумя балками и требует больше временных затрат на изготовление пазов.
На основании этого можно сделать вывод, если речь идет о строительстве дома с небольшой площадью, то целесообразнее использовать балки типа косоур.
Сообщества › Строительство (и всё что с ним связано) › Блог › Лестница на косоурах.

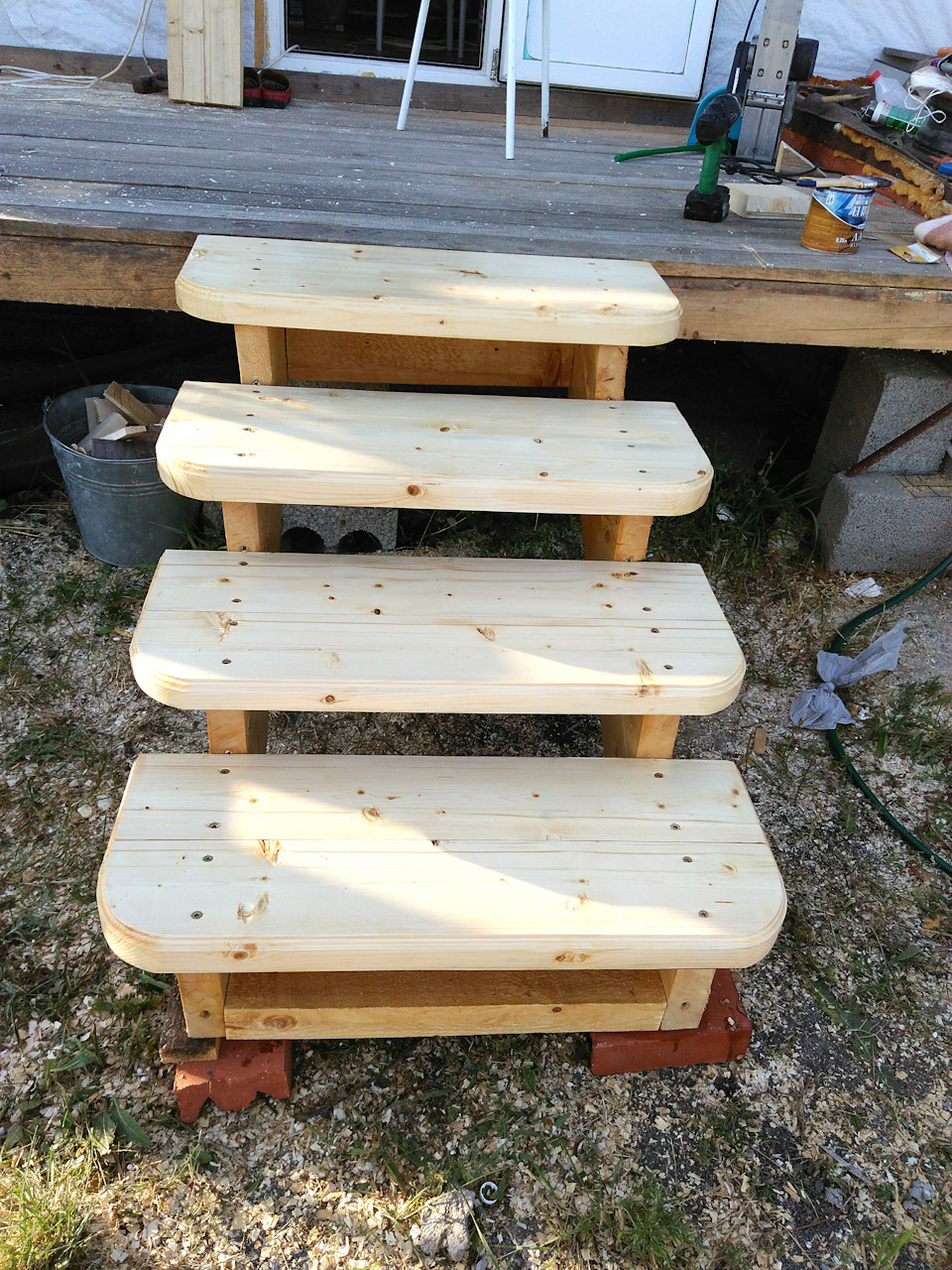

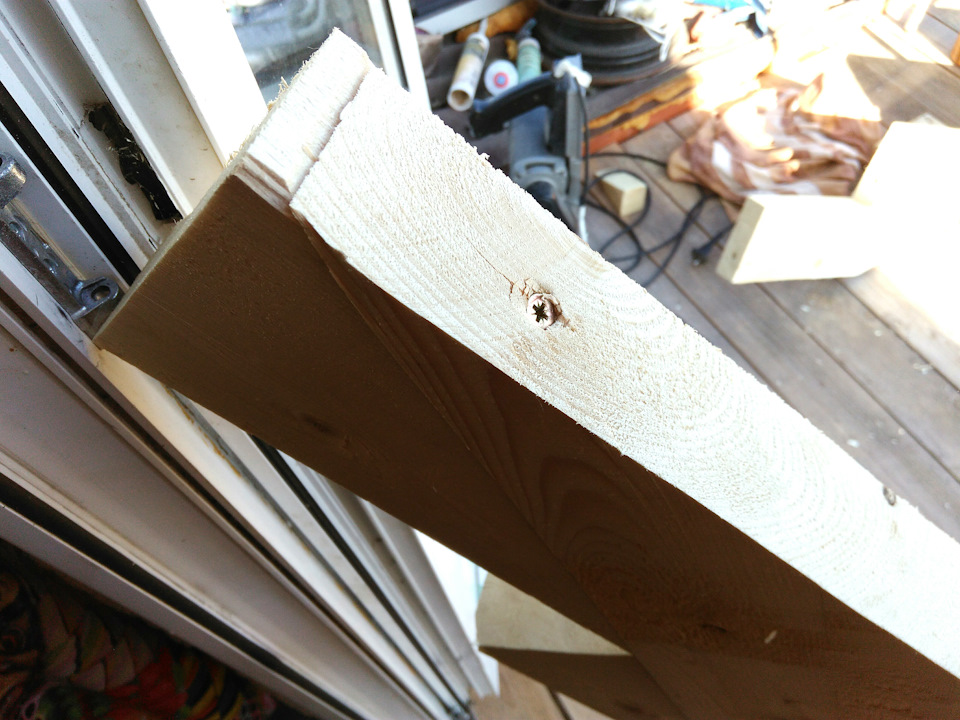

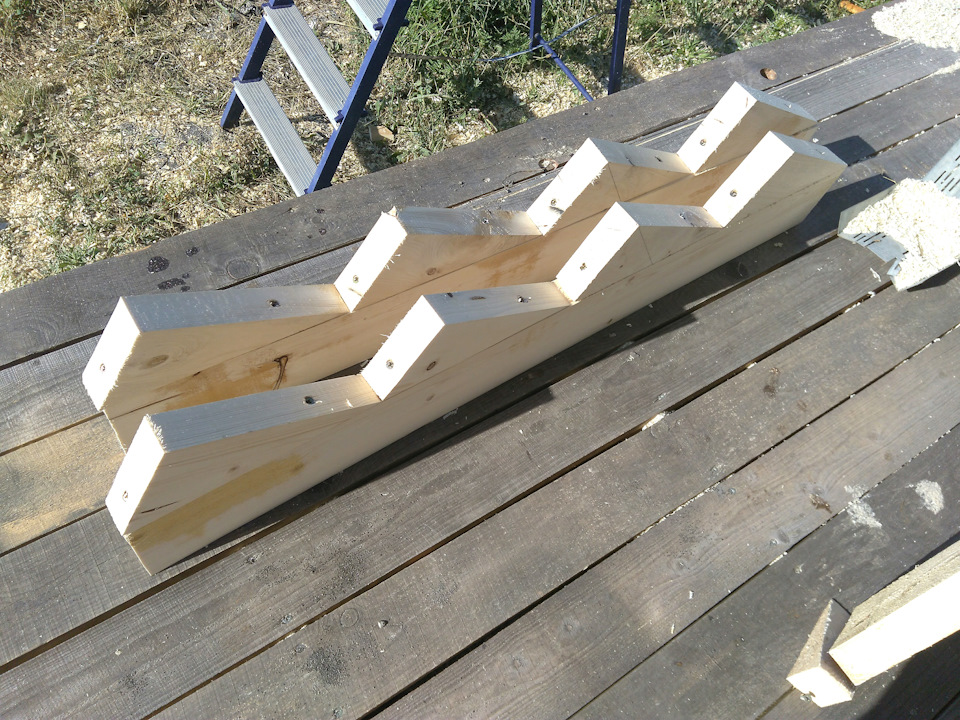

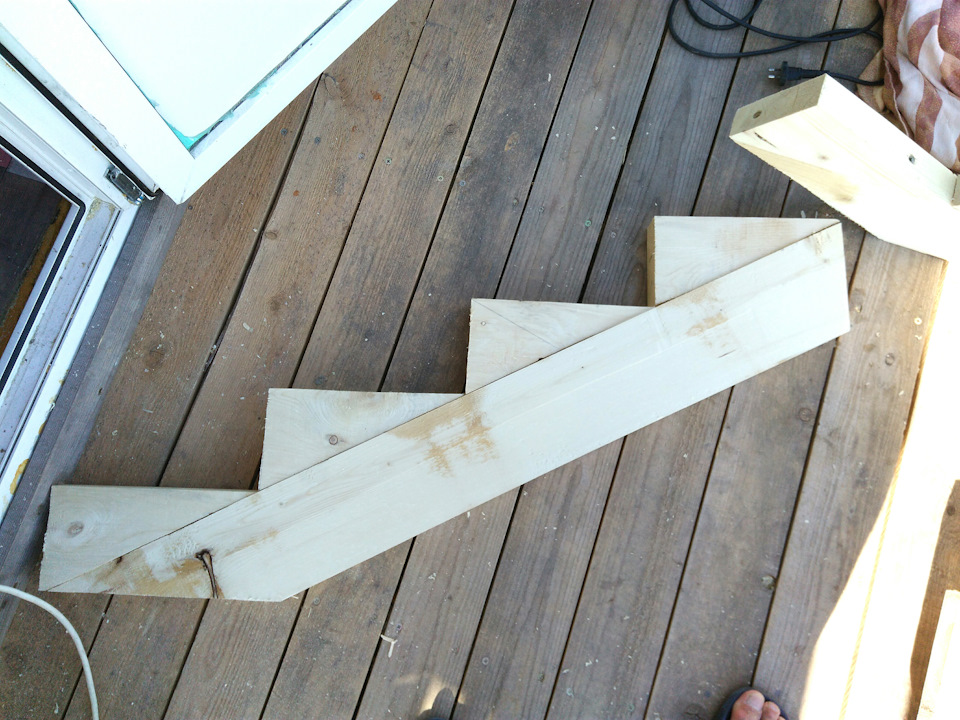

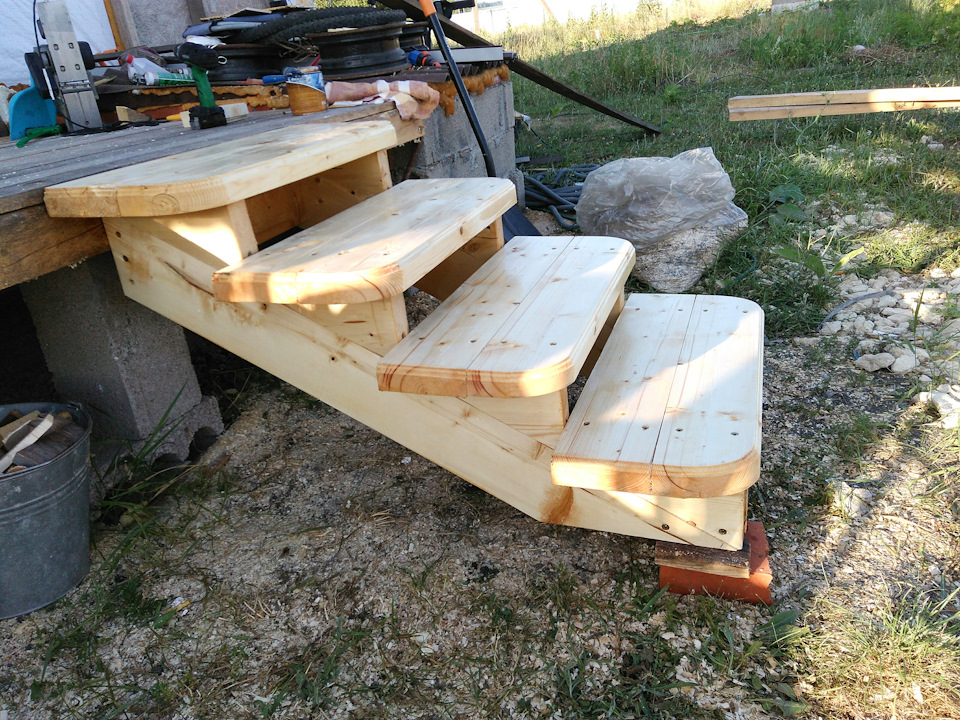

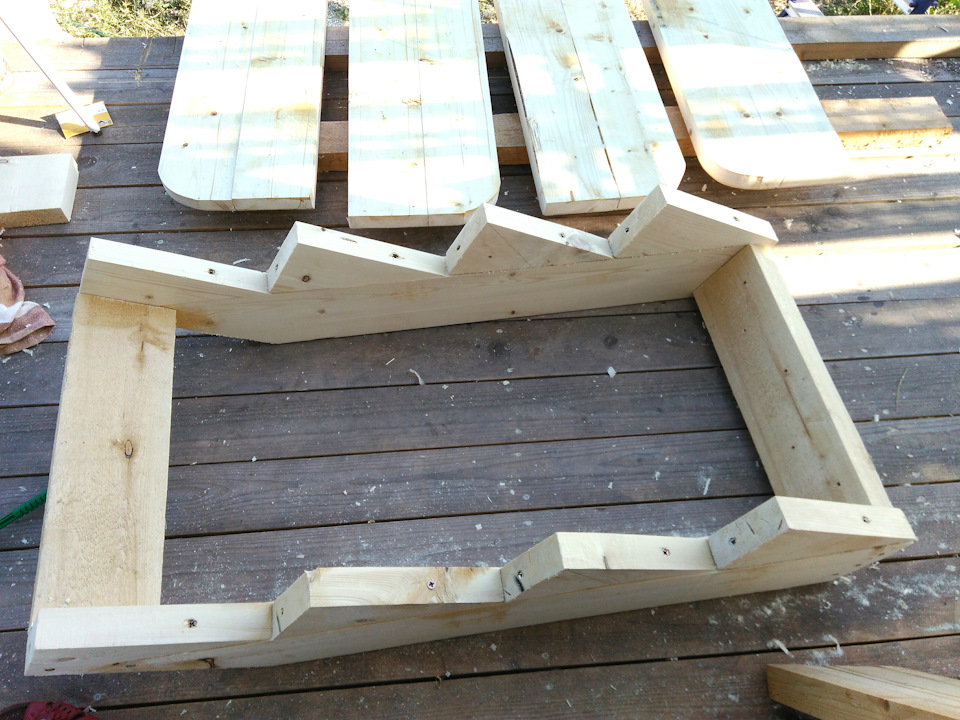

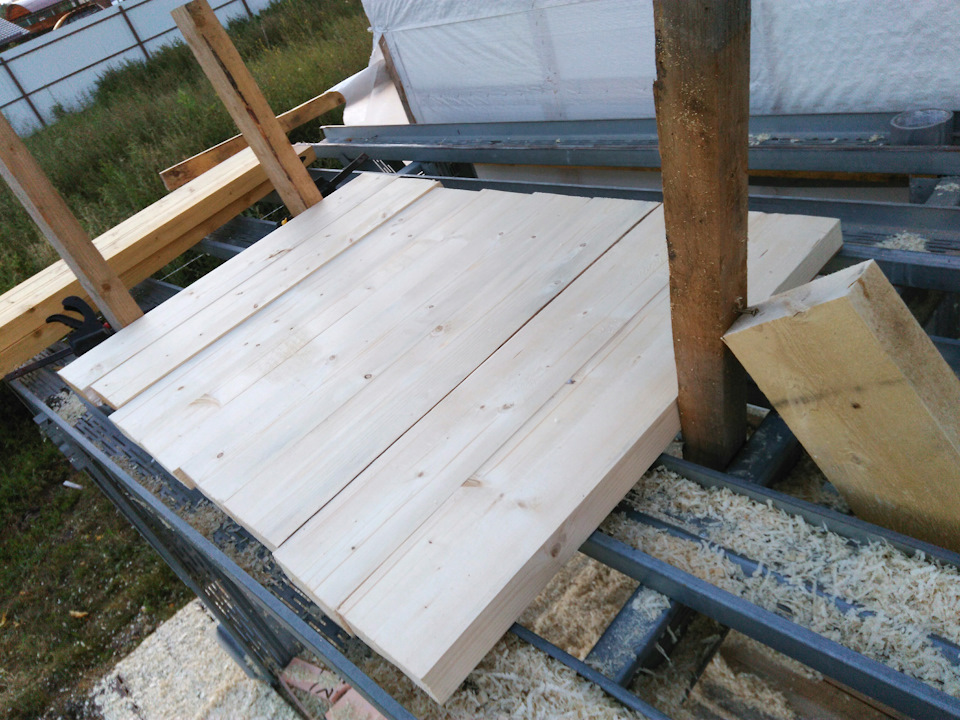

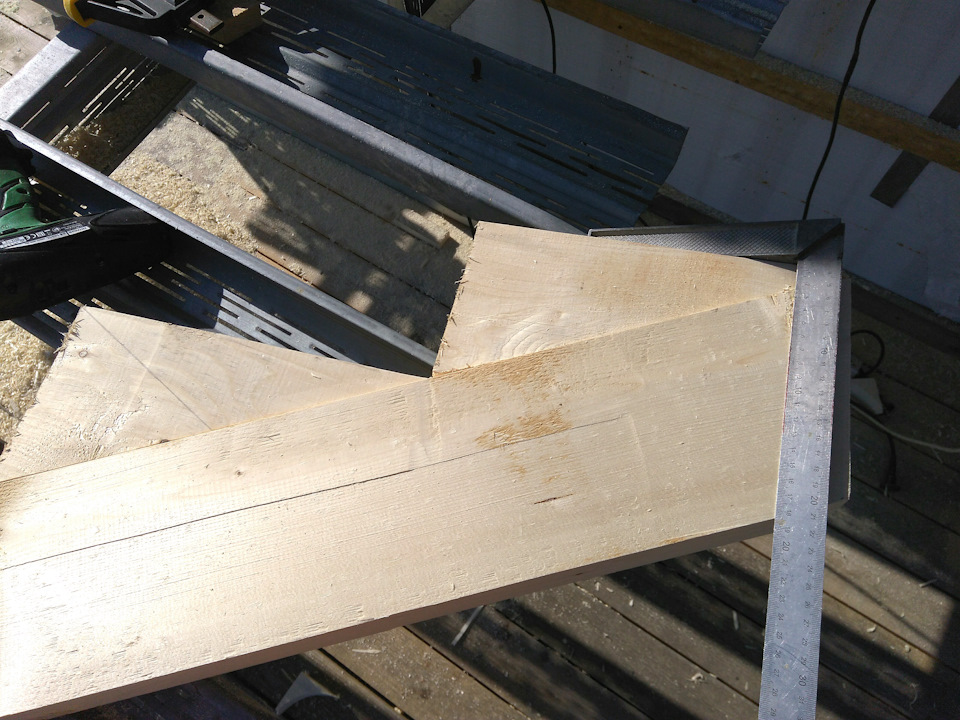

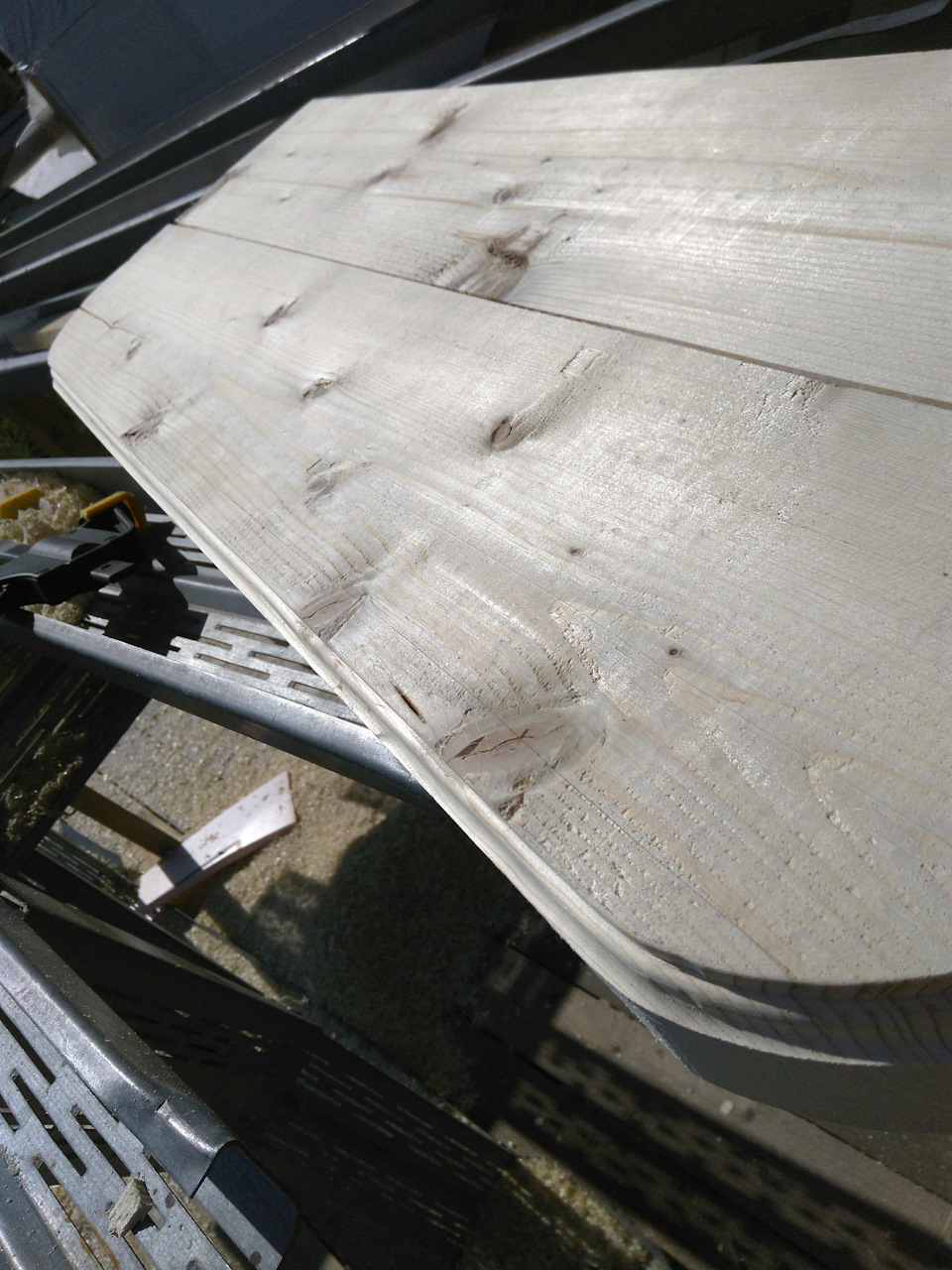

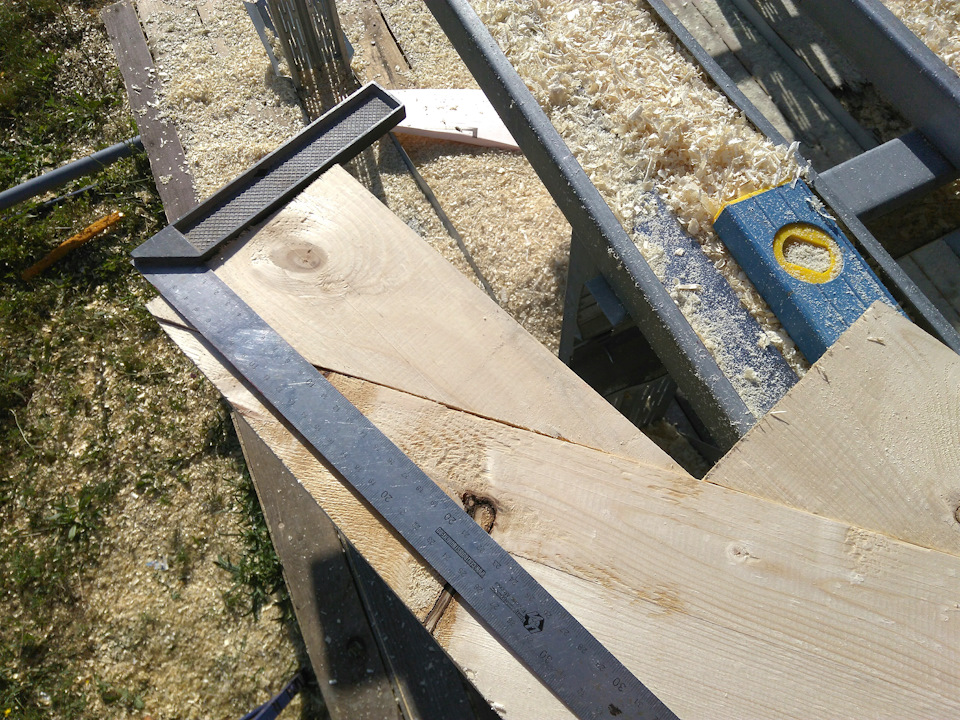

Делаем лестницу на косоурах. Великая вещь Интернет. Нашел на Ютюбе ролик как это делают. Оказалось все просто. Пилим, строгаем, обрабатываем сопрягаемые поверхности. Склеиваем и стягивания саморезами. Ступени склеиваем на импровизированных вайпах. Готовим тетеву. Главное правильно запилить. Угольником показал откуда отмерять и положение для разметки. В итоге должна получиться аналогичная деталь. Количестве ступеней высчитать просто. Берём высоту от земли до края крыльца или веранды. Делим ее на 15. Это высота между ступенями. Получаем количестве ступеней. Умножаем на два и пилим такое количество укосин. Если ширина ступеней больше метра то умножаем на три и делаем три тетевы. Последний саморез выкручиваем и вкручиваем после запила с обратной стороны. Щиты склеились. Окромил в один размер. 780х280. Широкие. Сидеть вечером будет удобно. Суруглил углы и сфрезеровал кромку. Рама готова. Два дня и меньше 1000 р себестоимость.
Смотрите также
Комментарии 29
Ай караул помогите, никак не соображу как сделать лестницу на второй этаж. вроде посчитал ступеньки получилось 11 купил 24 балясины и еще нужно 5 столбов.высота лестницы 2.72 а длинна всего 175см, и что делать не знаю.
мож в этой ветке кто подскажет . уже маюсь с зимы . расчетами. смотрел ролик наверно про тех же ребят как они быстро сделали лестницу для подмосток строящегося дома на столбчатом фундаменте, по их цыфрам вышло вообще 17 ступенек.
мы уже общались с тобой…У тебя ппц.
Тебе надо увеличить длину 175 до 2,2 минимум. Либо входную дверь смещай вправо либо
Надо ломать стенку на кухню…возможно переносить ее внутрь кухни на 40-60 см и новый проем опять считай на калькуляторе
www.zhitov.ru/lestnica/ca…50&H=1&SP=2&color=1&wdg=1
Ну либо делай гусиный шаг
З.ы. если хочешь бегать свободно на 2 этаж не парясь — делай перепланировку и выделяй нормально пространство под лестницу.
Наилучшие параметры проем 2,7 и высота 2,7 минималка у тебя 2,2
У мну, такая лестница на второй этаж, собрана без единого самореза …
Строили обычные, деревенские хлопцы .
Пользуюсь 14 лет … а она не скрипит !
Вот и я думаю такую сделать.
У мну, такая лестница на второй этаж, собрана без единого самореза …
Строили обычные, деревенские хлопцы .
Пользуюсь 14 лет … а она не скрипит !
Ай караул помогите, никак не соображу как сделать лестницу на второй этаж. вроде посчитал ступеньки получилось 11 купил 24 балясины и еще нужно 5 столбов.высота лестницы 2.72 а длинна всего 175см, и что делать не знаю.
мож в этой ветке кто подскажет . уже маюсь с зимы . расчетами. смотрел ролик наверно про тех же ребят как они быстро сделали лестницу для подмосток строящегося дома на столбчатом фундаменте, по их цыфрам вышло вообще 17 ступенек.
Мои ” колхозники ” рассчитывали лестницу проще …
Брали удобную и комфортную для моего роста, высоту ступеньки,
ну и соответственно, угол наклона лестницы !
Делается площадка на 3 — 4 ступеньки и с поворотом подьём .
Извините, если плохо обьясняю .
да понятн только площадку негде размещать . будет прямая .но крутая очень .
А винтовую на столбе сделать ?
Очень мало места занимает .
с винтовой вообще ничего не затащиш туда . ни стол ни кресло
Ай караул помогите, никак не соображу как сделать лестницу на второй этаж. вроде посчитал ступеньки получилось 11 купил 24 балясины и еще нужно 5 столбов.высота лестницы 2.72 а длинна всего 175см, и что делать не знаю.
мож в этой ветке кто подскажет . уже маюсь с зимы . расчетами. смотрел ролик наверно про тех же ребят как они быстро сделали лестницу для подмосток строящегося дома на столбчатом фундаменте, по их цыфрам вышло вообще 17 ступенек.
Поглядите ролики про лестницу “кроличья лапа” ее можно более круто ставить.
сверху как крепится?
Через поперечную доску саморезами.
грунты не пучит зимой?
Тут мороза-то неделя -10 ночью )))
я незнаю как у вас с грунтами, поэтому и спрашиваю.
у меня похожую схему, только на металле выперло(
У нас другая беда. До 17 ч на улице не построгать не попилить. Недавно линейку оставил на солнце и руку обжёг когда взял.
да уж, везде есть свои ньюансы)
Есть у меня куча литературы на этот счёт. Тоже столяркой увлёкся, правда “любовь” пока не взаимная. Нужно?
Косоур лестницы: устройство деревянных, металлических косоуров и тетив
Прежде всего, нужно разобраться, что такое косоуры лестниц, а что такое тетива? Их часто путают между собой, так как они выполняют однозначную функцию. Большинство словарей определяет косоур, как наклонную балку, поверх которой крепятся ступени, а вот на тетиве ступени крепятся между этими наклонными при помощи пазов, накладных креплений или сварки.
Ниже мы более подробно поговорим о таких устройствах, а также посмотрим видео в этой статье по обсуждаемой теме.
Вырезанные косоуры для лестницы
Тетивы, косоуры и лестницы
Как вы видите на двух верхних рисунках, лестничные косоуры отличаются от тетив формой и местом расположения ступеней. Так, если косоур представляет собой зубчатую наклонную балку, то лестничная тетива – прямую и если в первом случае ступени располагаются по верху, то во втором – между профилями.
Есть ещё одно очень важное отличие: ступени могут быть расположены только на одном косоуре, когда тот идёт по центру, а тетива используется только в паре.
Совмещённая конструкция с разными профилями
Также тетивы и косоуры могут совмещаться в одной конструкции, когда ровные профили устанавливаются по краям, а посредине, для поддержки профилей, монтируется зубчатая балка, как это показано на зарисовке выше. Тем, не менее, косоуры для лестниц с тетивами путают даже бывалые столяры, но путаница у них возникает лишь в названиях, но, ни в коем случае не с самими элементами.
Интересно то, что после отделочных работ даже не всегда возможно различить тип профиля, при помощи которого монтируются ступени, но для монтажа своими руками вам нужно понимать разницу.
Устройство деревянных косоуров и тетив
Совет. Обустраивая лестницу в своём доме лучше всего выбирать угол наклона между 35 и 40 градусами, если это позволяет сделать свободное пространство в помещении.
Такой уклон наиболее удобен для перемещения и у здоровых людей не вызывает затруднений.
Рекомендация. Возможно, что свободное пространство в нижней комнате не позволит нам сделать проступи необходимой ширины, тогда, чтобы увеличить уклон и сэкономить полезную площадь, делаем каждую проступь на несколько сантиметров уже.
А чтобы компенсировать урезанное расстояние, прибегаем к варианту забежных ступеней, где каждая проступь нависает над предыдущей на 3-4 см (допустимая величина – 5 см).
Совет. Вырез в потолке для прохода на второй этаж должен начинаться от того уровня, где расстояние от ступени до потолка будет не менее двух метров.
В нашем случае получится, что проход должен начинаться примерно над третьей ступенькой.
Рекомендация. Если говорить о толщине и ширине заготовки, то следует придерживаться следующих параметров: толщина 50-60 мм, а ширина – 250-300 мм, но не менее половины глубины выреза.
Металлические косоуры и тетивы
Совет. Для укрепления деревянных косоуров и тетив можно использовать металлические профили, о которых мы сейчас говорили.
Они монтируются в качестве основного несущего каркаса, а сверху обшиваются деревянным брусом или досками.
Заключение
Данные расчеты вы также можете использовать для обустройства Г-образных и П-образных лестниц с площадками, то есть, рассчитать каждый марш в отдельности. Несколько сложнее будет сделать косоур для конструкции с поворотными ступенями, но здесь вам уже понадобится знание самого принципа обустройства лестниц такого типа, хотя общий принцип остаётся неизменным.
Лестницы на модульных косоурах
ОСНОВНЫЕ ПАРАМЕТРЫ и ХАРАКТЕРИСТИКИ.
ПРИМЕРЫ КОНФИГУРАЦИЙ. ИНСТРУКЦИИ по СБОРКЕ
ГЛАВНЫЕ ОТЛИЧИЯ МОДЕЛЕЙ
Основой лестницы является металлический косоур, состоящий из литых алюминиевых модулей.
Форма и дизайн модулей у всех моделей практически идентичны. Параметры модулей, их комбинации, использование дополнительных элементов конструкции у разных моделей лестниц отличаются.
TopStar А260 и А210 – основные модели лестниц на одном центральном косоуре из модулей. Классический вариант модульной лестницы с комфортными параметрами. Прямой марш либо поворотный с забежными ступенями.
TopStar PS – это модели A260 и А210 с промежуточной площадкой и, как правило, с двумя прямыми маршами. Площадка изготовленная из массива дерева (60мм) устанавливается на опорных планках при наличии стен либо на опорных столбах при отсутствии стен.
RondoStar – комбинированная лестница любой конфигурации, сочетающая в себе элементы модульной (косоур) и винтовой лестниц (опорный столб и держатели ступеней).
DuoStar – модульная лестница с прямым маршем, с промежуточной площадкой либо без, на двух и более косоурах. Часто используется как парадная лестница с шириной марша от 1.5 метров. Использование дополнительного монокосоура увеличивает ширину марша на 0.5 м.
TopStar А160 и А110 – компактные лестницы эконом-класса на монокосоуре, устанавливаются там, где маленький проем или надо сэкономить пространство.
Металлоконструкции лестницы у всех моделей, кроме RondoStar, требуют несколько опор:
одна внизу: на пол либо к торцу перекрытия нижнего этажа;
одна в верху: к торцу перекрытия верхнего этажа;
промежуточная опора или промежуточные опоры примерно через 6-8 шагов: на стены, вдоль которых проходит марш, с помощью опорных металлических балок через закладной элемент (либо через накладную пластину). Балка крепится сбоку к модулю и находится непосредственно под ступенью. Таким образом, она не видна с лицевой стороны лестницы. При отсутствии стены либо там, где использовать стены в качестве опоры невозможно, устанавливаются опорные столбы непосредственно под модуль.
Металлоконструкция модели RondoStar крепится аналогично — за исключением промежуточных опор: вместо стен косоур крепится к центральному столбу через держатели ступеней либо к нему напрямую.
Мы предлагаем цены завода-изготовителя на металлические косоуры и элементы ограждений, которые изготовлены в Германии. Стоимость ступеней зависит от выбранного материала, страны производства и формы.
ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ МОДЕЛЕЙ
| Модель | TopStar A260 | TopStar A210 | RondoStar A260 | RondoStar A210 | DuoStar A260 | TopStar A160 | TopStar A110 |
|---|---|---|---|---|---|---|---|
| максимальная ширина прямого 1 марша (ширина ступеней), см | 105 | 90 | от 100 (радиус) | от 90 (радиус) | от 150 (на двух косоурах 2 ) | 70 | 60 |
| стандартная ширина прямого 1 марша (ширина ступеней), см | 90 | 75 | 90 | 75 | 150 | 65 | 60 |
| максимальная длина (глубина) ступени по центру косоура, см | 36 | 30 | 36 | 30 | 36 | 28 | 22 |
| длина (глубина) ступени по краям у прямого 1 марша, см | 32 | 27 | Х 1 | Х 1 | 32 | 25 | 25 |
| проступь 3 , см | 26.3 | 21 | 26.3 | 21 | 26.3 | 16 | 11 / 22 5 |
| диапазон регулироемой высоты шага 4 , мм | 170-195 | 185-225 | 170-195 | 185-225 | 170-195 | 185-225 | 185-225 |
| диапазон возможного угла наклона лестницы, гр | 33-37 | 41-47 | 33-37 | 41-47 | 33-37 | 49-55 | 59-64 |
| рекомендуемая толщина ступени 6 из дерева, мм | 40 | 40 | 40-50 | 40 | 40-50 | 40 | 40 |
| расчетная нагрузка на марш, кгс /м 2 | 350 | 350 | 350 | 350 | 400 | 300 | 250 |
| максимально допустимая нагрузка на марш, кгс /м 2 | 750 | 700 | 750 | 700 | 750 | 500 | 400 |
1. Значения даны для прямого марша. Размеры забежных ступеней по краям на поворотах лестницы отличаются от размеров прямых ступеней и зависят непосредственно от конфигурации лестницы. Например, глубина забежной ступени на повороте у А260 по внешнему радиусу может составить 50 см.
2. Ширина указана для лестницы на двух косоурах. Дополнительный косоур увеличивает ширину марша на 0.5.м.
3. Проступь — один из самых главных параметров лестницы. В открытых лестницах проступь — это расстояние выхода нижней ступени из-под верхней, то есть расстояние той части ступени, на которую ступает нога при спуске. В закрытых лестницах с глухим подступенком проступь равна глубине ступени.
4. Все наши модели лестниц на косоурах изготовлены таким образом, что позволяют регулировать высоту шага в определенном диапазоне. За счет регулировки высоты шага возможно для определенной высоты этажа установить разное количество шагов, тем самым сделав лестницу более или менее пологой. И, наоборот, при определенном количестве шагов можно варьировать высоту всей лестницы, что важно, когда в процессе строительства изменилась толщина полов.
5. Модель А110 — модель с формой ступеней “гусиный шаг”. Параметр дан соответственно для двух краев одной ступени.
6. Рекомендуемая толщина промежуточных площадок может отличаться от толщины ступеней лестницы и определяется в каждом конкретном случае.
В портфолио представлены лестницы на модульных косоурах: на каждой из страниц мы выбрали несколько популярных вариантов и в дополнение к фотографиям указали стоимость, исполнение и параметры каждой лестницы.
ПРИМЕРЫ КОНФИГУРАЦИЙ ЛЕСТНИЦ НА МОДУЛЬНЫХ КОСОУРАХ
За счет определенной формы и технологии соединения модулей возможно спроектировать модульную лестницу на второй этаж практически любой конфигурации. При сборке модулей заданная конфигурация достигается за счет поворота на определенный угол (направо и налево) одного модуля по отношению к другому. Смещение линии косоура от центральной линии марша на определенное допустимое значение также позволяет изменять конфигурацию лестницы.
| Модель | TopStar A260 | TopStar A210 | RondoStar A260 | RondoStar A210 | DuoStar A260 | TopStar A160 | TopStar A110 |
|---|---|---|---|---|---|---|---|
| максимальный угол поворота модулей, в градусах | 27 | 27 | 27 | 27 | 0 1 | 27 | 20 |
| оптимальный 2 угол поворота модулей, в градусах | 13 | 15 | 15 | 15 | 0 1 | 17 | 13 |
| максимальное смещение линии косоура от центральной линии марша 3 , в сантиметрах | 45 | 37 | 55 | 45 | 45 | 30 | 30 |
1. У лестницы на двух и более косоурах марш прямой.
2. Понятие “оптимальный” — условно. Чем меньше угол поворота модулей, тем более плавный поворот лестницы, тем больше шагов участвуют в повороте лестницы — и, соответственно, тем больше она занимает места. Всегда надо исходить из конкретной ситуации. Данные значения мы даем для ориентира.
3. Значение смещения даны для стандартной ширины каждой из моделей (см. таблицу выше).
Ниже представлены лишь некоторые, самые распространенные, варианты конфигураций.
Чертеж лестницы на стальном косоуре с деревянными ступенями_ нужна помощь в расчетах
Прошу о помощи, если кто сможет помочь.
Очень нужна лестница! Точнее чертежи с размерными деталями для сварщика – профиль не его, но по чертежам сварит и сделает как надо.
Лестница простая, прямая, но хотим сделать её на центральном косоуре из черной стали, с площадками под деревянные ступени, и вот здесь у меня главный затык – как это всё рассчитать, чтобы потом правильно сделать?
По размерам есть следующее:
Проем второго этажа – 970*2970мм
Высота от чистового пола первого этажа до чистового пола второго этажа – 2885мм
Толщина перекрытия 2-го этажа – 260мм
Длина лестницы до балки в полу первого этажа (на которую, как я понимаю, нужно закреплять основание косоура, толщина балки – 200мм) – 3550мм
Помогите, пожалуйста, люди добрые, выручите! Может, кто с подобной конструкцией уже сталкивался или сможет накидать её в какой-нибудь программке.
А то я их пару штук скачала, поставила, и всё равно как обезьяна с автоматом с ними
Artemida_70 написал :
у меня главный затык – как это всё рассчитать, чтобы потом правильно сделать?
Лестницы, это серьёно. И никакие программки не помогут в первый раз, можно ошибиться.
Я рисовал на стене, так надежней
Высота такая-же. получилось 18 ступеней по 16 см.
не забудьте, что верхняя ступень – это пол второго этажа.
и, кстати, то что вы хотите сделать:
Artemida_70 написал :
на центральном косоуре из черной стали, с площадками под деревянные ступени
. это полное фуфло
подумайте о двух косоурах с бетонными ступенями
Успехов
ну я-то точно ошибусь, потому и пытаюсь найти того, кто уже не первый раз с ними дело имеет
а что касается 2-х косоуров и бетона – жесть дом ведь деревянный!
да и лестницу мы хотим визуально легкую и воздушную, а не на двух швеллерах, которую нам гарантировано уже могут сделать
поэтому буду рисовать однокосоурный вариант
про верх.ступеньку – да, помню. а 18 и 16 см в Вашем ответе – это про ширину и высоту ступени.
Artemida_70 написал :
лестницу мы хотим визуально легкую и воздушную
Вот может подойдёт? чертежей нету
Но не люблю я деревянные, скрипеть будут, ненадёжно.
мы так строили
Artemida_70 написал :
а 18 и 16 см в Вашем ответе – это про ширину и высоту ступени.
18 количество, 16 высота.
Длину ступени делайте не менее 24 см. Высоту не более 16 см. Будет удобно
Artemida_70 написал :
Проем второго этажа – 970*2970мм
Высота от чистового пола первого этажа до чистового пола второго этажа – 2885мм
Толщина перекрытия 2-го этажа – 260мм
Длина лестницы до балки в полу первого этажа (на которую, как я понимаю, нужно закреплять основание косоура, толщина балки – 200мм) – 3550мм
Начинать нужно с правильной постановки задачи.
Для этого необходимо:
- Снять правильно размеры и сделать обмерочный чертеж, может даже есть смысл фотки какие нибудь сделать.
Иначе по вашим исходным данным получается крутая лестница и не очень понятно зачем её делать из металла? может просто приобрести стандартную чердачную лестницу в сетевом магазине?
Artemida_70 написал :
Проем второго этажа – 970*2970мм
Высота от чистового пола первого этажа до чистового пола второго этажа – 2885мм
Толщина перекрытия 2-го этажа – 260мм
Длина лестницы до балки в полу первого этажа (на которую, как я понимаю, нужно закреплять основание косоура, толщина балки – 200мм) – 3550мм
Игорь СПб написал :
Высота такая-же. получилось 18 ступеней по 16 см.
Проем короткий.При ширине ступени 25 см- длина лестницы 4507 мм.При ширине ступени 30 см-длина лестницы 5409 мм.Или уменьшать количество ступеней,соответственно увеличится высоты,что будет неудобно.Или лестница с поворотом.Или гусиный шаг,как на фото.И по любому нужен план помещения.Чтобы варианты были.
Рассчитывал в программе Visio. Высоту пришлось брать максимальной 20см, чтобы между окон пройти, длина 24см. Рассчитал и сделал лекало угла.Варил в одном месте, монтировал в другом. Всё совпало на месте.Рекомендуется количество ступенек делать нечётное.
Черновой вид.
Artemida_70 написал :
поэтому буду рисовать однокосоурный вариант
Вы рисовать можете, что угодно, но вот расчёт правильно только конструктор сможет сделать. На этом форуме таковых я не видел.
Случайно снятая лестница.Фрагменты крупного плана-нарезка первой фотографии.Ширина проема 1600 мм.Длина – 3300 мм.Высота лестницы около 3500 мм.Ширина уже готовых ступеней 250 мм,высота 180 мм,длина 1000 мм.Последние 6 или 7 ступеней – полувинт.Подступенников не будет.Количество и размеры ступеней , поворот лестницы вызваны размерами проема,расположением окон,дверей,высотой этажа.Другими словами
Samar написал :
Начинать нужно с правильной постановки задачи.
Для этого необходимо:
- Снять правильно размеры и сделать обмерочный чертеж, может даже есть смысл фотки какие нибудь сделать.
Состоит из двух частей.Места стыка показаны.Опирание на пол и на плиту верхнего этажа и крепление к двум точкам на стене.Основа изготовлена из квадратной трубы 50*100
“Винтовые” лестницы – это зло!
смотрится конечно хорошо, но ходить по ним – ну ево наффик!
Вот ведь ” век живи-век учись”.
Знать не знал,что профильные трубы 80*120- направляющие моих лестниц КОСОУРАМИ называются. спасибо.
to Artemida 70
Сначала установите кхм. косоур. Затем умудритесь исходя из подъёма 18-20 см расчитать количество ступеней.
Конечно от угла подъёма зависит, но при стандартной ступени 1000*300 у нас нижняя (ступень) “прячется под верхнюю на 6 см.
Горын 68 написал :
Сначала установите кхм. косоур.
Сначала все таки надо спроектировать.
Gennady написал :
..но вот расчёт правильно только конструктор сможет сделать.
Зачем все валить на конструкторов?
Формально это может сделать специалист с навыками конструктора.
P.S. специалист – любой человек с опытом работы в области изготовления лестниц, например плотник/столяр, сварщик/монтажник и т.д.
Фактически наши строительные конструкторы ПГС таких навыков не имеют.
И обычно в проектах ИЖС проемы под лестницы делаются от балды, на месте лестницы рисуют неудобоваримый примитив или оставляют пустое место с припиской: конструкция лестницы – по проекту специализированной организации
Gennady написал :
.. На этом форуме таковых я не видел.
Samar , Скажите пожалуйста какой программкой Вы так здорово нарисовали эту лестницу в 5-м посту? Очень хочу такую
Ура! Добралась до дома, можно вернуться к лестничной головоломке
Samar написал :
Начинать нужно с правильной постановки задачи.
Для этого необходимо:
- Снять правильно размеры и сделать обмерочный чертеж, может даже есть смысл фотки какие нибудь сделать.
Иначе по вашим исходным данным получается крутая лестница и не очень понятно зачем её делать из металла? может просто приобрести стандартную чердачную лестницу в сетевом магазине?
Отличный чертежик!
только я не поняла, почему она такая крутая у Вас получилась.
на первом этаже планируемая длина лесенки 3550мм, т.е. гораздо менее крутая, чем в нарисованном варианте.
теоретически на лестнице в месте начала проема даже остается положенные два метра высоты.
P.S. и действительно, что за программка, если не секрет?
Давайте так, персонально отвечать на пред.сообщения не буду, чтобы не разводить воду.
Но всем, кто отозвался и высказался, большое спасибо!
Теперь, чтобы лишний раз не путать вас, буду исправляться, т.е. попробую описать задачу и своё понимание её целиком, с фотками, прикидками и прочим.
По истории вопроса – теория изучена, рекомендации по возведению лестниц тоже (оптимальные высоты и ширины ступеней, схемы установки и всё такое прочее)/
Часть из них здесь – может кому-то пригодится
Название: Технологии крепления в картинках.docx
Размер: 3.19 Мб
Доступен до: 2012-05-14 15:42:00
Ссылка для скачивания файла: ” >
Название: Расчет лестницы.docx
Размер: 13.38 кб
Доступен до: 2012-05-14 15:42:00
Ссылка для скачивания файла: ” >
Название: РАСЧЕТ ЛЕСТНИЦЫ- ПРЯМОЙ МАРШ.docx
Размер: 403.97 кб
Доступен до: 2012-05-14 15:42:00
Ссылка для скачивания файла: ” >
Название: Составление чертежа лестницы.docx
Размер: 58.28 кб
Доступен до: 2012-05-14 15:42:00
Ссылка для скачивания файла: ” >
Также найдена программка для примерного расчета лесенки и сделан расчет под мои размеры ” > .
по которой получается, что если сделать ступени шириной (глубиной) 28,7см с подступенком в 14,2 см при толщине ступени в 5 см и выступом ступени в 5 см, то будет вполне удобная лестница в наших размерах.
Высотность в начале лестницы (в месте, где заканчивается потолок и начинается проем лестничный) должна быть не меньше 2-х метров (опять же из рекомендаций).
У меня по расчетам выходит, что на этой ступеньке (третья от пола) будет 2,3м, т.е. норма соблюдена.
Насчет удобства такой лестницы – оно конечно условное и больше определяется по нормативу наклона лестницы (в моем случае 39 градусов, т.е. в норме)
но у меня в городе есть уличная лесенка прямо у дома, специально ходила тестила, мерила да фотала, чтобы понять не сильно ли неудобно.
не суперайс, но вполне ходибельная получается
теперь по плану дома
т.е. теперь видим, что никакой вариант, кроме прямого марша нам не светит. Во всех смыслах
Конечно, длина стены правой позволяет сделать лесенку во всю её длину. Но! Заказчики не хотят
Поэтому длина лестницы укорочена, а ступени будут с выступами.
Теперь к проблеме вопроса – во всех найденных мною теориях речь идет о работе с деревом либо основами под ЖБИ.
А мы хотим центральный косоур, причем не ступеньками/ ломаный сварной/ (что можно рассчитать на примере деревянных конструкций), а прямой балкой, на которую ставятся коротыши и пластина основания.
Как на этой картиночке
продолжение описания по стальным косоурам тут
и хотя в этом описании указано, что стальной косоур ставится тко на ЖБИ, подозреваю, что это не совсем так.
Схем узлов по прямому центральному косоуру не нашла, а в расчете вариантов деревянной конструкции не учитывается собственно вынос подступенка (т.к. мы хотим вваривать его не перпендикулярно полу, а под некоторым углом – дополнительная визуальная легкость)
