Как сделать лестницу в доме: проектирование, размеры, технология строительства

Лестница на второй этаж своими руками: виды и монтаж лестниц второго этажа в частном доме

В последнее время строительство загородного дома очень часто не ограничивается одним этажом. С целью расширения пространства возводится второй или же утепляется и приводится в пригодное для комфортного проживания состояние мансардное помещение. А это значит, что без лестницы в интерьере первого этажа не обойтись.

Лестница на второй этаж своими руками

Лестница на второй этаж своими руками вполне может быть собрана из готового комплекта, который можно приобрести в компаниях, профильно занимающихся разработкой и изготовлением этого интерьерного функционального элемента. В предлагаемых каталогах можно подобрать лестницу, которая идеально впишется в обстановку обоих этажей, и будет удобной и безопасной для подъема и спуска для всех членов семьи.

Можно попробовать и самостоятельно построить лестницу, но в этом случае необходимо произвести точный расчет , так как при непродуманности конструкции привычный для всех элемент дома вполне может стать травмоопасным «тренажёром».

Кроме этого, нужно определиться в том, какую роль в интерьере будет играть лестница. Она может быть совсем незаметной, и не являться декоративным украшением комнаты, а может стать центром композиции, вокруг которого будет строить все оформление помещения.

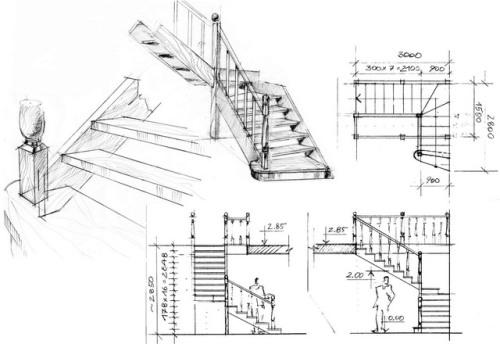

Поэтому, чтобы выбрать подходящий экземпляр, лучше хотя бы схематично нарисовать лестницу, которую хотелось бы видеть в своем доме, а можно найти уже готовый вариант и адаптировать его для определенной комнаты.

Перед тем как выбирать модель лестницы, нужно обязательно узнать, как она устроена, и как рассчитать ее правильные параметры.

Основные составляющие элементы лестницы

Конструкция лестницы имеет немало составляющих, некоторые из них являются обязательным, другие же могут не входить в устройства некоторых видов этого сооружения.

Основные конструктивные элементы лестницы

Итак, лестница не может обойтись без ступеней и опор, которые их поддерживают – это главные элементы самых простых конструкций межэтажных лестниц.

Сама ступенька состоит из двух частей – вертикальной и горизонтальной. Первая из них называется подступенка , а вторая – поступь. Подступенка является опорой для поступи, но иногда обходятся и без нее .
Опоры могут быть двух типов:

— тетива – это балка, поддерживающая ступени с их торцов;

Поступи и тетивы

— косоур – балка, поддерживающая ступени снизу.

Перила – это тоже важный элемент лестницы, хотя присутствует не на всех ее видах. Но если в доме есть дети или пожилые люди, то без них никак не обойтись.
Балясины – вертикально устанавливаемые опоры для перил, которые чаще всего становятся не только функциональной деталью лестницы, но и ее декоративным украшением. Этот элемент может быть выполнен из разных материалов и иметь различные формы.

Так как существуют разные виды лестниц, каждая из них может иметь детали, которые необходимы именно для конкретной конструкции.

Стойка – этот элемент используют для устройства винтовой лестницы. На стойку с определенным шагом закрепляются ступени особой формы, которые образуют спираль, поднимающуюся от первого до второго этажа.

Лестница на больцах

Больцы – это специальные болты, которые тоже являются поддерживающими ступени элементами, они крепятся в стене и непосредственно на сами ступени. Они применяются не для всех, а только для отдельных видов лестниц.

Виды лестниц

Узнав, из каких элементов состоят лестницы, нужно подробнее разобраться, как выглядит каждый из видов этих конструкций, устанавливаемых между этажами.

Маршевая лестница

Этот вид лестницы — популярный для частного дома любого типа. Она состоит из одного или нескольких прямых маршей, снабженных ровно расположенными ступенями. По ней удобно спускаться и подниматься, но недостаток этой модели заключается в том, что для нее необходимо иметь достаточно много места в помещении.

Самые распространенные — маршевые лестницы

Если лестница состоит из нескольких маршей, то каждый из них должен иметь не менее 3 ÷ 4 и не более 15 ступенек. Несоблюдение этого стандарта может привести к не комфортности подъема по лестнице. Обычно количество ступеней в каждом марше составляет 8 ÷ 11 штук, а между маршами устанавливаются специальные площадки. Их размеры кратны средней длине шага.

Маршевые лестницы могут быть закрытыми и открытыми. Первые из них имеют в конструкции ступеней подступенники , а вторые — устраиваются без них. Открытый вариант удобен в тех случаях, когда ступени имеют недостаточную ширину.
Маршевые лестницы могут иметь ступеньки, закрепленные на косоурах или на тетивах. Для этих деталей выбираются доски, имеющие толщину не менее 45 ÷50, а лучше – даже 60 ÷ 70 мм.
Если прямая лестница без поворотов имеет больше 8 — 9 ступенек, то для прочности рекомендовано также разделить ее площадкой.
В случае, когда лестница построена с небольшим поворотом, ее называют поворотной, и иногда на этом участке вместо площадки устраивают ступени, которые называют забежными.

Забежные ступени четверть оборотной лестницы

Кроме приведенных выше типов, маршевые лестницы могут быть:

— четвертьоборотные – угол которых при повороте составляет 90 градусов, и устраиваются они, в основном , на стыке двух стен;

— полуоборотные – поворот их имеет угол в 180 градусов;

— круговые модели – марши последовательно образуют поворот на 360 градусов.

Конструкция лестницы на больцах

Название этих лестниц на больцах произошло от немецкого слова « вolzen », что означает болт. Таким образом, это лестница, закрепленная на болтах. На самом деле – это крепежная деталь в виде штыря, имеющего на своих концах резьбу. С помощью их ступени и ограждения скрепляются между собой и монтируются в стену. Благодаря этим приспособлениям конструкция смотрится легкой и воздушной. Способствует этому и отсутствие подступенников .

Элегантная лестница на больцах

Кроме этого, подобная модель может быть растянутой на определенном участке стены, а может выглядеть достаточно компактно. Несмотря на кажущуюся лёгкость, конструкция надежна и прочна, она способна выдерживать сотни килограммов, поэтому лестницы на больцах становятся все более популярными.

Несмотря на «воздушный» вид, лестница на больцах является очень надежной

Естественно, такая конструкция не может располагаться посередине комнаты, так как она обязательно должна крепиться к стене, главное условие для монтажа – это ее прочность материала, из которого она возведена.

Лестницу на больцах достаточно сложно рассчитать самостоятельно, но ее можно приобрести в комплекте или сделать заказ профессионалам на ее изготовление с привязкой к конкретным условиям дома.

Видео: монтаж деревянной лестницы на больцах

Монтаж этой конструкции достаточно сложен, и доверить его лучше квалифицированным мастерам, которые смогут оценить возможность ее установки. Поэтому , прежде чем приобретать комплект, лучше всего сначала посоветоваться со специалистами.

Винтовая межэтажная лестница

Эта конструкция более сложна в монтаже, но имеет преимущество в том, что она занимает самую минимальную площадь из всех существующих вариантов, поэтому идеально подходят для помещений с небольшой площадью. Кроме этого, такую лестницу можно установить в любом удобном месте комнаты и, при желании , сделать ее центром композиции интерьера, так как конструкция имеет достаточно эстетичный вид.

Винтовая лестница — экономит пространство, но не всегда удобна для переноски габаритных предметов

Винтовые варианты лестниц могут быть разных видов, но для двухэтажного дома лучше всего подойдет модель, состоящая их стойки и клинообразных ступеней. Для стойки выбирают металлическую трубу или деревянную опору.

Стойка и ступени винтовой лестницы

Сама стойка закрепляется к полу первого этажа и в межэтажном или чердачном перекрытии.
На нее узкой стороной закрепляются ступени и поворачиваются таким образом, чтобы общая конструкция напоминала спираль.
На широкую сторону ступенек устанавливаются балясины, верхняя часть которых закрепляются в поручне, повторяющим спиралеобразное направление всей конструкции.

Видео: монтаж винтовой лестницы

Неудобным в такой модели является то обстоятельство, что по ней сложно будет поднять или спустить вниз какой-то массивный предмет мебели. Кроме этого, выбирая для установки такую модель, нужно знать, что чем меньше для нее проем в межэтажном перекрытии, тем лестница будет круче и неудобнее.

Рассчитать винтовую конструкцию несложно. Для этого определяется участок в комнате, где она будет установлена, вычисляется его центр – это будет место установки стойки. Далее, вымеряется расстояние от стойки до границы – это будет ширина пролета , т.е . длина ступеней.

Для комфортного хождения по такой лестнице , размер середины ступени должен быть не менее 200 мм, а самая широкая часть должна составлять не более 400 ÷ 420 мм.

Такую конструкцию вполне можно изготовить и собрать самостоятельно, при наличии навыков работы с деревом, и умении рассчитывать нагрузки на выбранный материал. Однако, если нет уверенности в своих силах, то лучше доверить работу специалисту, так как неправильно устроенная конструкция весьма травмоопасна .

Требования к конструкции лестниц

Прежде чем приступать к работе, необходимо узнать предъявляемые к конструкции лестницы требования.

Лестница должна отвечать определенным требованиям безопасности

Безопасность – это, пожалуй, самое важное условие. Чтобы оно было в полной мере выполнено, очень важно точно просчитать все параметры:

— просчитывается угол уклона, ширина и высота ступеней, способ крепления первой и последней из них;

— если лестница не расположена между двух стен, ограждение установить необходимо, и высота его должна быть не менее 800 ÷ 850 мм;

— если в доме есть маленькие дети, балясины, поддерживающие поручень ограждения, не должны быть расположены друг от друга дальше, чем на 100 ÷ 120 мм;

— ширина ступенек должна составлять 200 ÷ 300 мм;

— лестница должна выдерживать достаточно большие нагрузки — для жилых домов они составляют 300 ÷ 350 кг/м²;

— нельзя чтобы ступени были скользкими – обязательно продумывается фактура их внешнего покрытия;

— вся конструкция должна быть надежно и жестко закреплена между этажами;

— нежелательно устанавливать конструкцию на угол подъема больше 45 градусов;

— ширину пролетов нельзя делать меньше 850 мм, оптимальный же вариант – это 1000 ÷ 1200 мм;

— лестница будет менее травмоопасной, если ее разделить площадками на две или три части;

— крепления для элементов конструкции должны быть изготовлены из качественного материала, поэтому на них нельзя экономить;

— если деревянные детали обрабатываются самостоятельно, то нужно довести их до идеальной ровности и соответствия размерам, установленных чертежом или лекалами.

Видео: ошибки при проектировании и строительстве лестниц

Расчет параметров лестницы и изготовление деталей

Так как для самостоятельного изготовления и установки маршевая конструкция со ступенями, уложенными на косоур — самая доступная, а также удобная и безопасная в эксплуатации, то и стоит рассмотреть именно ее .

Первое, что нужно сделать — это произвести расчет места, количества и размеров ступенек, а также ширины пролета лестницы.

Расчет параметров лестницы

Расчет конструкции маршевой лестницы производится следующим образом :

Берутся за основу высота помещения и длина всей или части стены – того места, которое отведено для установки лестницы. Уменьшив эти величины в масштабе, вычерчивают прямоугольный треугольник, в котором гипотенузой будет сама лестница, а катетами — высота подъема и пол.

Идеальным для установки лестницы считается угол в 45 градусов, но он может быть и изменен , в зависимости от желания владельца дома и от площади помещения.

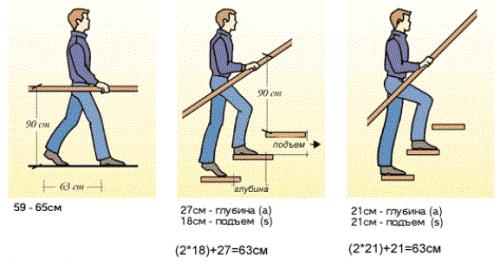

Комфортная ширина поступи должна быть не менее 200 мм, поэтому катет пола, опираясь на на туральную его длину, делится на эту величину. Полученное количество ступеней размечается на чертеже.
Высота подступенников , удобная для передвижения, не должна превышать 100 ÷ 120 мм. Чтобы высчитать их, нужно высоту общего подъема разделить на выбранную высоту подступенников и также перенести на чертеж .
Таким образом, можно высчитать размеры косоура для укладки ступеней.
Ширина лестницы будет зависеть от предпочтения жильцов и от размера комнаты.

Видео: пример расчета маршевой межэтажной лестницы

Изготовление деталей лестницы

Чтобы правильно изготовить детали, нужно точно перенести на материал размеры со сделанного чертежа, и подобрать качественную хорошо просушенную древесину.

Взаимная подгонка деталей лестницы

Самое сложное — идеально ровно выпилить косоуры, так как от этого будет зависеть надежность и прочность, а также эстетичность конструкции. Для этих несущих элементов доску выбирают цельную без трещин и многочисленных крупных сучков, толщиной не менее 45 ÷ 50 мм.
Полотна поступей могут иметь ширину на 1,5 — 2 см больше, чем место, предусмотренное для них на косоурах, плюс толщина подступенников . Поступи должны быть идеально ровными с закругленными аккуратными краями, и это тоже очень важно учесть. Для них выбирается доска толщиной в 30 ÷ 35 мм.
Если планировалось сделать лестницу закрытой, с подступенниками , то они тоже должны быть сделаны аккуратно. Для этих элементов не нужно брать доску большой толщины, так как в основном вся нагрузка будет выпадать на косоуры, а подступенники сыграют поддерживающую конструкцию ступеньки роль. Достаточно толщины в 15 ÷ 20 мм.

Комплект готовых балясин

Балясины и поручни лучше будет приобрести в готовом виде вместе с креплениями. Если в доме есть дети, то, в целях безопасности, на каждую ступеньку стоит установить по две балясины. В случае, когда дети уже выросли, то достаточно по одному поддерживающему поручень элементу.

Цены на различные виды элементов лестниц

Монтаж лестницы

Монтаж лестницы — самый ответственный момент после изготовления всех элементов конструкции, и к нему нужно подойти с максимальной ответственностью .

Установка косоуров

Первыми устанавливают косоуры по заранее установленным меткам. На полу они закрепляются на закрепленный в нужном месте опорный брус, а в верхней части их устанавливают в вырезанные зазоры в балке перекрытия. Иногда для закрепления верхней части косоуров используют металлические опоры, установленные на перекрывающей потолок балке. Креплениями для этих несущих элементов выступают анкерные болты.

Чтобы детали были установлены идеально ровно, их в процессе монтажа постоянно выверяют по отвесу и строительному уровню.

Если предусмотрены подступенники , то они прикручиваются перед тем, как положить полотно поступей.
Затем сверху косоуров и подступенников сверху саморезами закрепляются панели поступей.

Лестница может быть собрана без подступенников, по открытому типу

Крепление подступенников и поступей происходит в комплексе, и идет снизу-вверх .

Монтаж подступенников

Затем, когда ступени будут готовы, можно переходить к установке балясин.

С обоих сторон , то есть на полу первого этажа и наверху лестницы, устанавливают опорные стойки, которые станут границей для общей конструкции поручня (перил). Они также будут играть и поддерживающую, и декоративную роль.

Способы крепление стоек и балясин

Балясины могут быть разного размера, и изготовлены из различных материалов, поэтому и крепиться они могут по-разному. Некоторые из них просто устанавливаются в высверленные отверстия в ступенях и поручнях, другие прикручиваются саморезами, а места крепления закрываются декоративными заглушками.

Установив балясины, их накрывают сверху поручнями, которые закрепляются на опорных крайних стойках. При необходимости, в середине лестницы можно установить еще одну опорную стойку.
Если стоек устанавливается три или даже четыре, то вместо балясин надежным ограждением могут послужить две или три ровные доски (планки), закрепленные параллельно ходу лестницы.
Когда вся конструкция будет собрана, можно переходить к обработке поверхностей с помощью шлифмашинки и наждачной бумаги. Подготовка проводится перед нанесением защитных и декоративных лакокрасочных покрытий.
Первый слой, который наносится на дерево — это антисептические составы. Они защитят древесину от гниения, появления плесени или грибка, от домашних насекомых. После этого конструкции дают полностью просохнуть.

Деревянные детали лестницы следует покрыть лаком

Далее лестница может быть в несколько слоев покрыта лаком (желательно — на водной основе) горячим воском или краской.
Если нужно затемнить древесину, ее предварительно покрывают морилкой или другими тонирующими составами, а потом, после высыхания, сверху них накладывают лаковое покрытие.

После просыхания лакокрасочного покрытия, лестница будет готова с эксплуатации.

Фото-инструкция создания лестницы из дерева

Видео: еще один интересный вариант монтажа лестницы на второй этаж

Если в доме необходимо установить лестницу, нужно тщательно просчитать каждый шаг своей работы и подойти к ней со всей ответственностью и аккуратностью.

Пошаговая инструкция по самостоятельному изготовлению деревянной лестницы

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Устройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) – группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:
- с консольным защемлением ступенек на внутреннем столбе;
- с опорой ступенек на внутренний столб и периметральные стены;
- с консольной опорой ступенек на обсадную трубу;
- с опорой на ограждение и гнутые тетивы.
Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Винтовые лестницы позволяют экономить пространство

Виды конструкций

Перед тем как сделать деревянную лестницу, следует подобрать оптимальный вариант конструкции для своего помещения.

Существуют следующие популярные типы конструкций:
- на двух косоурах;
- на одном центральном косоуре;
- на тетивах;

  Если чистового пола нет, то его размеры нужно заложить примерно.

  Количество ступеней

  Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

  После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

  Зависимость высоты ступени от их количества при заданной высоте этажа

  Высота подступенка

  По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

  Оптимальный диапазон уклона лестницы выделен зеленым цветом

  Ширина ступени

  Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

  Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

  Ширина марша

  По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

  Длина лестницы в плане

  Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

  Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

  Размер потолочного проема

  При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

  Оптимальным считается уклон 23-36 градусов, но часто не получается соблюсти необходимый угол из-за малой площади помещения (чем более крутым будет уклон, тем меньше площади он будет занимать).

  От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

  Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

  Длина косоура

  Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

  Определение длины косоура

  То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

  Онлайн-калькулятор для расчета

  Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

  Выбор материала

  После того как выполнены все расчеты, нужно закупать материалы. Для этого потребуются доски разной длины и плотности: для ступенек толщина составляет 3-4 см; для подступенков – 2-2,5 см; для тетивы или косоура толщина равна 5 см, а высота – 150-250 мм. Поручни и балясины лучше купить готовые, так как для их производства потребуется токарный станок и брус размером 10х10, 15х15 см. Для фиксации комплектующих потребуются саморезы и гвозди, а также металлические уголки для усиления.

  Изготовление деталей и монтаж лестницы

  Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

  Сборка тетивы или косоуров

  На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

  Разметка цельного косоура Вариант изготовления косоура с кобылками Сборка тетивы со стяжками жесткости

  Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

  Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

  Установка ступеней и подступенков

  Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

  Способы установки ступеней на косоур Варианты крепления ступеней к тетиве

  После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

  Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы. Крепление косоура к полу

  Монтаж ограждений

  Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

  Схема крепления ограждений

  Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

  Крепление балясин на шканты

  После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

  Крепление балясин с перилами

  Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.

  После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.

  Проектирование лестниц в доме

  Проектирование частного дома в ряде случаев подразумевает и разработку лестницы, которая обеспечивает проход в разноуровневые помещения.

  Она может состоять из единственной ступени-подмостка или межэтажного марша, а также быть стационарно установленной либо трансформируемой. Каждая лестница в первую очередь рассчитывается из условий функциональной нагрузки в месте установки и только во вторую может быть рассмотрена в качестве элемента оформления — центрального либо дополнительного, подчеркивающего стиль интерьера.

  При проектировании лестницы в доме прежде всего отталкиваются от целесообразности того или иного типа лестницы, которые классифицируются по:
  - месту установки — внутренние и наружные;
  - назначению — межэтажные и входные;
  - функциональности — стационарные и трансформируемые;
  - конструкции — одномаршевые, двухмаршевые и многомаршевые;
  - компоновке — прямолинейные и поворотные;
  - материалу изготовления — деревянные, металлические, железобетонные и комбинированные.
  Конструктивно лестница состоит из:
  - проступи — горизонтальной части ступени;
  - подступенка — вертикальной части ступени (для увеличения ширины проступи подступенок можно сделать наклонным или сквозным);
  - фризовой ступени — первой ступени лестничного марша;
  - выходной ступени — последней ступени лестничного марша;
  - забежной ступени — ступени, одновременно обеспечивающей подъем и поворот;
  - элементов лестничного ограждения:
    стойки — вертикальной части ограждения; поручня — наклонной части ограждения, установленной на стойки; опорной балясины — стойки, установленной в начале и конце лестничного марша; балюстрады — ограждающих перил из фигурных столбиков.
  Конструктивные элементы лестницы и ее ограждения

  Компоновка элементов лестницы образует лестничный марш — наклонную часть общей конструкции, по которой производится подъем или спуск на определенном участке межэтажного пространства и иных перепадов высот между функциональными уровнями.

  Количество маршей для межэтажной лестницы определяется расстоянием между соседними этажами (рис. а); для входной — между перепадами высот (рис. б), которые эта лестница соединяет. Разделительными элементами между маршами служат горизонтальные лестничные площадки, располагаемые в начале и конце марша и между двумя маршами. Подобные площадки, размещенные на уровне этажа, называются этажными, между этажами — промежуточными.
  - а — между этажами;
  - б — перед входом в дом,
  - где 1 — нижняя площадка; 2 — промежуточная площадка; 3 — верхняя площадка; 4 — фундамент; 5 — дверной проем
  Промежуточные лестничные площадки необходимы для лестниц любого вида с большим количеством ступеней (более 15–18) и особенно — для поворотных: они устраиваются в месте изменения расположения лестничного полотна.

  В зависимости от направления движения при подъеме поворотные лестницы разделяют на правые, левые и двусторонние.

  При разработке конструктивного решения лестницы и набора ее элементов, руководствуясь таблицей, определяют оптимальный угол наклона лестничного марша, который в критических величинах должен составлять не более 45° с высотой подступенка 20 см и шириной проступи 20 см. При увеличении угла и уменьшении размеров ступеней лестница будет малофункциональна и опасна по части перемещения человека по ней, а также подъемов и спусков мебели.

  Таблица эффективности решения лестницы

  При проектировании крутизны межэтажного лестничного марша сначала замеряют расстояние между этажами «от пола до пола», учитывая материал покрытия. Например, получают 3200 мм (3,2 м). Затем для определения количества ступеней из таблицы определяют высоту подступенка, так чтобы она была кратна межэтажному расстоянию. В нашем случае это значения: 100, 160 и 200 мм (кратность высоты ступени к расстоянию между этажами определяет количество ступеней в лестнице — 32, 20 и 16 соответственно. Далее из расчетного количества ступеней (32, 20 или 16) вычисляют длину одного лестничного марша: количество ступеней умножают на соответствующую ширину проступи:
  - 32х400 = 12 800, мм;
  - 20х280 = 5 600, мм;
  - 20х200 = 4 000, мм.
  Определение длины лестничного марша:
  - а — замер высоты между этажами;
  - б — определение количества ступеней по высоте одной ступени;
  - в — определение длины лестничного марша по количеству ступеней и ширине ступени.
  Для графического решения задачи использованы данные: высота между этажами — 3200 мм; подступенок — 160 мм; количество ступеней — 20; проступь — 280 мм; длина лестничного марша — 5600 мм.

  Опираясь на полученные данные, по таблице выводят оптимальную крутизну лестничного марша (в нашем случае — 29°50’), затем определяют размеры проема в перекрытии следующего этажа. Длину последнего закладывают исходя из минимальной высоты (2 м) от поверхности ступеньки до межэтажного перекрытия.
  - а — определение крутизны по высоте и ширине ступеней;
  - б — закладка проема перекрытия учитывает беспрепятственное прохождение человека по лестничному маршу.
  Если расстояние между этажами не делится без остатка ни на одну из величин таблицы, то есть не является кратным, то допускается увеличить или уменьшить расчетное значение высоты подступенка не более чем на 10 %. Главное, чтобы высота и ширина каждой ступени лестничного марша были одинаковыми.

  На следующем этапе проектирования выбирают ширину лестничного марша, добавляют верхнюю и нижнюю площадки и рассчитывают необходимую площадь для его монтажа.

  Ширина лестничного марша определяется по комфортному передвижению людей по лестнице: для од ного человека — 90 см; для человека с поклажей — 120 см; для двух человек, в том числе при встречном движении, — 150 см.

  Рекомендуемые значения ширины лестничного марша:
  - а — для одного человека;
  - б — для одного с поклажей;
  - в — для двух человек.
  Верхние и нижние площадки служат для комфортного входа и выхода на лестницу, размеры которых рекомендуют выбирать по ширине лестничного марша. Исключение составляют лишь площадки, расположенные перед дверью, — их закладывают не менее 120 см.

  Примеры расчета площадок:
  - а — ширина лестничного марша недостаточна для обустройства площадки с выходящей на нее дверью;
  - б — по ширине лестничного марша.
  Площадь под монтаж лестницы определяют на основе вышеизложенных данных. Для примера можно воспользоваться расчетными и табличными величинами и значением оптимальной ширины лестничного марша — 1,2 м. Для удобства вычисления все данные переведем в метры. Таким образом, лестничный марш займет площадь: 5,6х1,2 = 6,2 м 2 . Верхняя и нижняя площадки: 2х1,2х1,2 = 2,88 м 2 . Вся лестница: 6,2 + 2,88 = 9,08 м 2

  Пример проектного решения одномаршевой лестницы в проекциях:

  При этом надо заметить, что пространство под лестницей с высотой более 2 м может быть использовано для организации дверных и оконных проемов, установки мебели и др., а пространство с высотой менее 2 м — для размещения встроенных шкафов, стеллажей и для других хозяйственных нужд.

  Спроектированную одномаршевую лестницу не всегда можно вписать в интерьер индивидуального жилого дома: общая длина лестничного марша составляет 8 м. В такой ситуации уменьшают длину лестницы за счет использования двухмаршевой конструкции. Для этого, руководствуясь теми же расчетными и табличными данными, лестничный марш делят пополам: части располагают параллельно и дополняют промежуточной площадкой либо забежными ступенями.

  Пример проектного решения двухмаршевой лестницы в проекциях:
  - а — с промежуточной площадкой;
  - б — с забежными ступенями.
  В итоге общая длина лестницы с промежуточной площадкой уменьшается с 8 до 5,2 м, ширина увеличивается в два раза до 2,4 м и площадь — с 9,08 м 2 до 11,96 м 2 за счет добавления промежуточной лестничной площадки. Если вместо площадки в конструкции лестницы использовать забежные ступени, то при увеличении ширины на такую же величину длина уменьшится почти в два раза — 4,08 м, а площадь практически не изменится — 9,17 м 2 . Таким образом, применение забежных ступеней наиболее эффективно по площади размещения лестницы .

  Вообще, при тех же параметрах лестницы, используя только забежные ступени, можно получить винтовую конструкцию с площадью размещения 7,4 м 2 . Ее главная особенность в том, что движущийся человек делает поворот на 360° и более. Винтовые лестницы устанавливаются не только в целях экономии места, но и из эстетических соображений: они станут достойным украшением любого интерьера — в классическом, неоготическом или стиле модерн.

  Различное стилистическое и конструктивное решение лестницы в интерьере:
  - а — двухмаршевая с забежными ступенями;
  - б — винтовая.
  Однако основную лестницу в доме лучше не делать винтовой, особенно если в нем будут жить дети или люди с заболеваниями опорно-двигательного аппарата. На такой лестнице отсутствуют лестничные площадки, и, следовательно, человек лишен возможности передохнуть при подъеме. Винтовую лестницу лучше установить ведущей в подвал, цокольный этаж либо мансарду.

  Разнообразие лестниц по способу размещения и виду расположения лестничных маршей огромно, но принципы проектирования для всех типов общие. Исходными данными прежде всего являются перепад высот, площадь размещения лестницы, ширина проступи, высота подступенка, оптимальный угол крутизны марша и ширина лестничного марша. В остальном для планирования того или иного типа лестницы можно использовать различные комбинации лестничных маршей, площадок и забежных ступеней. Возможные варианты представлены ниже.
  - а — с прямыми маршами;
  - б — с прямыми и криволинейными маршами.
  На завершающем этапе проектирования лестницы в доме важно уделить особое внимание не только правильному размещению элементов конструкции и форме его расположения, но и качественному освещению. Как минимум в начале и конце лестничного марша необходимо установить по одному осветительному прибору для организации безопасного прохода по лестнице. По возможности в стене, к которой прилегает лестница, закладывается оконный проем для обеспечения естественного освещения.

  Лестница на косоурах монтируется по месту расположения из заранее подготовленных деталей, может быть с подступенками и без. Лестница с подступенками выглядит более надежной и добротной, а без них воспринимается основательной и фундаментальной из-за хорошо просматриваемой опоры.

  Разновидности лестниц на косоурах:
  - а — на одном металлическом;
  - б — на трех деревянных.
  Косоуром называют наклонную несущую балку гребневидной формы, поддерживающую ступени и элементы ограждения. Его изготавливают из бетона, металла, дерева и используют в качестве одной, двух или трех несущих балок. К основным преимуществам можно отнести неограниченность дизайнерских решений, возможность закладки под любые конфигурации площади, универсальность в применении традиционных строительных материалов и несложность монтажа. Недостатки связаны лишь с подготовкой и изготовлением косоуров: возникают сложности с соблюдением точности угла крутизны и горизонтали проступей.

  Нельзя не отметить технологичную конструкцию модульного косоура, который состоит из отдельных звеньев, рассчитанных под отдельную ступень (проступь). Отличительной чертой подобной конструкции является то, что несущую часть, собственно сам косоур, можно свободно размещать в пространстве, формируя лестницу — от прямолинейной до винтовой. Все проступи модульного косоура одинакового размера, а подступенки отсутствуют, что делает лестничный марш удобным даже в случае использования забежных ступеней.

  Принципиальные отличия между косоурами:

  Модули для изготовления лестницы представлены тремя видами: два из них опорные (нижний и верхний) и один подвесной (промежуточный). При этом и подвесные модули могут быть обеспечены дополнительной опорой в виде трубы.

  Лестницы на тетивах отличаются фиксацией боковых сторон ступеней к несущей направляющей, благодаря чему появляется возможность создавать широкий спектр конструкций повышенной прочности. Основной элемент опоры называют тетивой, к которой крепят проступи и подступенки тремя возможными способами: врезкой ступеней в тетиву, накладкой на опорную деталь тетивы либо с использованием крепежной и стяжной фурнитуры.

  Способы крепления ступеней к тетиве:
  - а — врезкой ступеней в тетиву;
  - б — накладкой на опорную деталь тетивы;
  - в — с использованием крепежной и стяжной фурнитуры.
  Лестницы на тетивах в зависимости от расстояния между этажами, местонахождения проема в перекрытии, габаритов помещения бывают:
  - с подступенками и без;
  - со свободнонесущими опорами по концам крепления или прилегающими боковой частью к стенам;
  - с маршами различной формы — прямой, угловой, криволинейной.
  Чаще лестницы подобного типа изготавливают с подступенками, то есть закрытыми, что придает им законченность и строгость. При этом сама тетива может быть самой разной: в виде балки, опоры для перил, округлой винтовой формы или струн, натянутых между этажами.

  Разновидности тетивы в различных конструкциях лестниц в виде:
  - а — балки;
  - б — опоры для перил;
  - в — округлой винтовой формы;
  - г — струн, натянутых между этажами.
  К преимуществам лестниц на тетивах можно отнести прочность и долговечность конструкции, неограниченность в выборе стилистического оформления, а также органичность сочетания с любыми архитектурными решениями помещений. Что касается недостатков, то, по заверениям специалистов, их нет.

  Подвесные лестницы являются одним из самых удачных сочетаний технической мысли с современными строительными технологиями, новаторскими идеями в дизайне интерьеров и внедрением инновационных стройматериалов. В основе «воздушной» конструкции лежат прочные стальные прутья, которые одним концом закрепляются на перекрытии, а другим удерживают элементы лестницы. Благодаря этому лестничный марш обеспечивается деталями ограждения уже на стадии монтажа и одновременно высвобождает пространство от громоздких несущих конструкций.
  - а — в интерьере;
  - б — схема крепления проступей к основе.
  К весомым достоинствам подвесной лестницы можно отнести: минимум расходных материалов, требуемых для монтажа; возможность проектирования в любых пространствах; стилистическая универсальность и презентабельность.

  Сложность заключается в жестком и надежном креплении первой и последней ступеней, а также в подборе горизонтальных направляющих для исключения раскачивания во время ходьбы.

  Вертикальные и наклонные стационарные лестницы устанавливаются в зонах, где необходимо обеспечить выход в чердачное помещение либо спуск в подвал и погреб. Они могут быть изготовлены из металла или древесины с жестким закреплением к стене и углом наклона от 45 до 90°, а также в виде скоб. В целях экономии места и удобства эксплуатации современные проекты предлагают располагать чердачные и подвальные лестницы в одном подсобном помещении.

  Разновидности стационарных лестниц:

  Складные лестницы, так же как стационарные, служат для обеспечения доступа в отдаленные помещения, но имеют преимущество и особенность в том, что их можно встраивать в дверцы люков, благодаря чему они практически не занимают полезную площадь. В настоящее время широко используются следующие виды трансформируемых лестниц:
  - раскладная клешевидная лестница-гармошка — встраивается в перекрытие. В сложенном состоянии она располагается в проеме;
  - рычажная лестница — раскрывается за счет крюка. Такую лестницу можно выдвигать и убирать в прикрываемый чердачный люк;
  - телескопическая лестница — снабжена внутренней и внешней штангами. Когда нужный уровень достигнут, раздвинутые звенья лестницы фиксируют, а затем регулируют наклон ступеней и их высоту с помощью передвижной муфты штанги.
  - а — лестница-гармошка;
  - б — рычажная;
  - в — телескопическая .
  Как сделать лестницу в доме: проектирование, размеры, технология строительства

  Лестница в частном доме, имеющем два и более этажа, — необходимый конструктивный элемент, без которого никак не обойтись. Во многих дома лестницы смотрятся, как инородное тело среди общего дизайна, и к тому же занимают много полезной площади. Если Вам знакома такая ситуация, знайте, что, скорее всего, вид и место установки лестницы выбирались в последний момент, когда коробка дома была уже готова, а внутренние перегородки возведены. Как сделать лестницу в доме правильно, чтобы она гармонично вписалась в интерьер? Об этом мы и поговорим сегодня.

  Проектирование лестницы

  Как ни странно, застройщики всерьез думают, что, экономя на проекте дома, они сохраняют свои деньги. В результате же все совсем наоборот, и один из ярких примеров – ситуация с лестницей. Именно при разработке проекта можно выбрать наиболее подходящее для нее место, где она бы занимала минимум площади, а также подобрать ее тип, основные характеристики (ширину марша, высоту и глубину ступеней и т.д.), материалы для каркаса и отделки, декоративные элементы и т.д. По проектным планам и разрезам легко просчитать параметры лестницы и расход материалов для ее изготовления.

  При правильном расчете конструкции лестницы и грамотном ее размещении она может стать настоящей «изюминкой» интерьера даже в небольшом помещении, не говоря уже о просторных гостиных. Если же строить лестницу «на глаз», велика вероятность допущения ряда ошибок, которые потом исправить сложно или вообще невозможно.

  Размеры лестницы в частном доме

  Итак, рассмотрим размеры лестницы в частном доме. Согласно строительным нормам ступени должны иметь глубину (длину) 300 мм и высоту 150 мм. Эти значения отвечают средней ширине шага человека и являются наиболее комфортными. Даже небольшие отклонения в 10 мм заметно ощущаются при ходьбе, что можно проверить, пройдясь по нестандартным ступеням. При высоте проступи в 160 мм уже подниматься труднее, как будто идешь по крутому склону. Если же она равна 140 мм, создается впечатление, что идешь мелкими шагами – семенишь. Меньшую высоту обычно принимают при строительстве лестниц в помещениях с детьми. Большая высота позволяет сократить количество ступеней, а значит, и габариты лестницы. Этот прием используется как раз в тех случаях, когда в уже готовом доме начинают решать, где поставить лестницу и сохранить при этом полезную площадь. Иногда высота ступеней такой «эконом» лестницы достигает 200 мм. Конечно, она имеет меньшие размеры, но пользоваться ей в повседневной жизни очень неудобно.

  Что касается длины ступени, то небольшие отклонения от стандарта допустимы, хотя и создают неудобства. При длине более 300 мм приходится два раза наступать на одну ступеньку или же делать шире шаги. Обычно такие ступени можно встретить в общественных зданиях.

  Ширину лестничного марша принимают в пределах 0,9-1,2 м. Можно сделать и больше, но это займет больше жилого пространства. В среднем ширина принимается 1 м.

  Таким образом, основные параметры лестницы принимаются: ширина ступеней – 300 мм, высота – 150 мм, ширина марша – 1 м. Если площадь помещения совсем маленькая, можно уменьшить значения, приняв ширину ступени 280 мм, высоту в пределах 140-160 мм, но не больше.

  Какой может быть лестница в доме? Типы лестниц

  Теперь рассмотрим основные типы лестниц.

  Среди наиболее популярных можно отметить:
  - лестницу с прямыми маршами и междуэтажной площадкой;
  - угловую лестницу;
  - П-образную лестницу с двумя площадками;
  - лестницу с прямым маршем без площадки;
  - винтовую;
  - комбинированную.
  При выборе лестницы нужно учитывать планировку помещения, общую площадь, стоимость строительства и соответствие общему стилю оформления. Наиболее простая в исполнении и небольшая по размерам лестница с двумя прямыми маршами и переходной площадкой между ними. Часто используется также угловая лестница. Хотя она и занимает больше места, у нее есть одно преимущество – такая лестница создает «второй свет», освещая нижний этаж и визуально расширяя его.

  Из чего сделать лестницу? Материал для лестницы

  В качестве материала для лестниц используют дерево, металл, железобетон, камень и другие материалы или их комбинации. Оптимальным решением является лестница с металлическим каркасом, обшитым деревом. Из металла можно сделать каркас практически любой формы, учитывая особенности оформления помещения; металл прочный и долговечный, может воспринимать значительные нагрузки и со временем не теряет своих качеств. Дерево в качестве отделки прекрасно смотрится со стороны, но при этом не проседает и не скрипит за счет металлического каркаса.

  Как сделать угловую металлическую лестницу в доме?

  Теперь рассмотрим, как сделать металлическую лестницу в доме, на примере угловой лестницы. Для начала нужно подготовить фундамент. Для этого выкапывается яма в месте опирания лестницы на пол первого этажа. Глубина заложения фундамента составит около 0,8 м, длина – 0,4 м, ширина – немного больше ширины нижней ступени. В яму заливается бетон, но не до самых краев, а немного ниже (приблизительно на 0,15 м). Потом закладывается арматурная сетка, связанная из прутьев диаметром 12 мм. Из сетки наружу должны выступать два стержня (анкера) на высоту 250 мм. Сетка заливается бетоном до краев ямы.

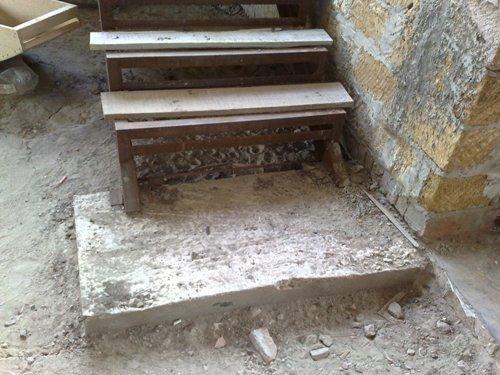

  В результате получаем пеньковый фундамент, из которого наружу выступают два анкера – к ним впоследствии будет крепиться лестничный марш.

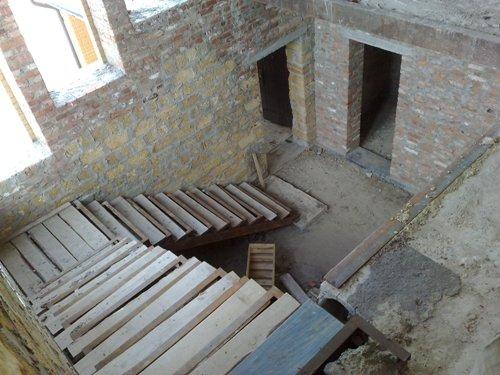

  Для создания междуэтажной площадки используются 3 швеллера шириной 140 мм, закрепленные краями в стене. Для лучшей фиксации место крепления заливается бетоном сразу или после установки всей конструкции. При этом два швеллера заводятся в одну стену, а один – во вторую, формируя три жестко закрепленные консоли в виде буквы П с продленной верхней планкой. Преимуществом такой конструкции является ее прочность, которая позволяет обойтись без дополнительных колонн и подпор.

  Бывают случаи, когда для экономии места междуэтажную площадку превращают в ступеньку, разрезая ее по диагонали. Получившиеся треугольники находятся на разном уровне по высоте. Такое решение хотя и кажется неплохим, на самом деле довольно неудобное. К такому повороту по ходу лестницы нужно привыкнуть, а уж если идти по нему первый раз, можно и спотыкнуться, и ноги повредить.

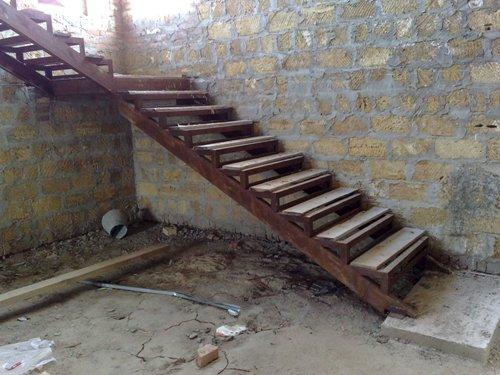

  Первый лестничный марш делается из двух швеллеров шириной 140 мм. Одними концами они крепятся сваркой к выступающим из фундамента анкерам, а другими – к междуэтажной площадке. Марш не обязательно должен монтироваться впритык к стене, особенно если она еще не покрыта отделкой.

  Зазор, оставленный между стеной и лестницей, даст возможность обшить стену гипсокартоном или нанести другую финишную отделку.

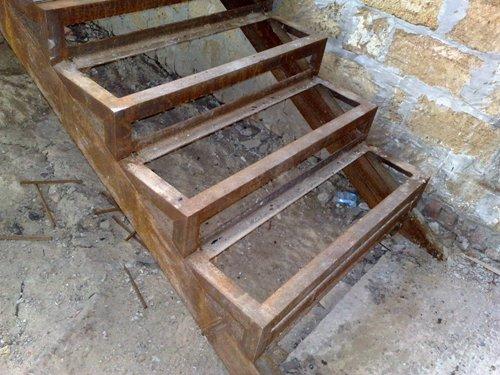

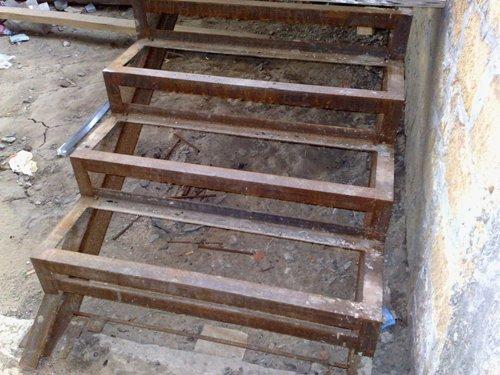

  Ступеньки и проступи для лестницы выполняются из уголка 50 мм.

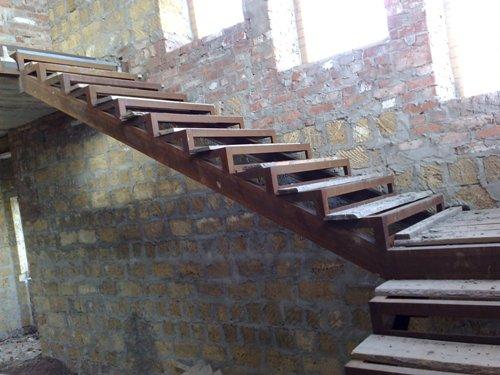

  Второй марш также делается из двух швеллеров шириной 140 мм, который одними концами привариваются к переходной площадке, а другими опираются на перекрытие между этажами. Ступеньки и проступи такие же, как и на первом марше.

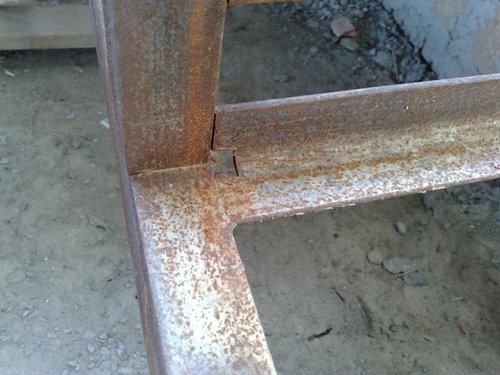

  Для соединения металлических элементов применяется электросварка. Места соединений при сварке могут получаться бугристыми. Чтобы выступы не мешали при обшивке, швы лучше делать с внутренней стороны конструкции.

  Лишние концы уголков подрезаются.

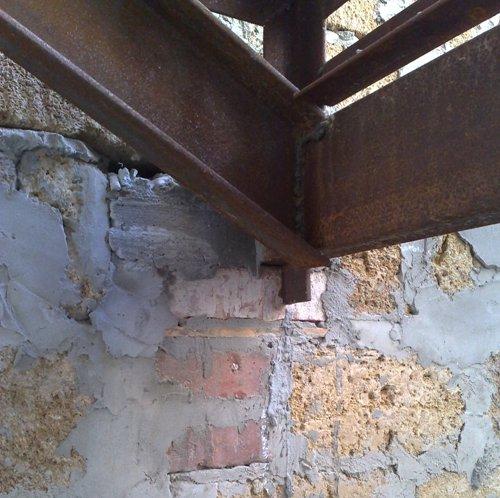

  Стоит обратить особое внимание на материал, из которого сделаны стены, в которые заводятся швеллеры. Если это пенобетонные или газобетонные блоки, ракушечник или другой относительно легкий материал, он может не выдержать нагрузки. В этом случае в местах крепления швеллеров в стенах еще при строительстве оставляются отверстия, а основа снизу выкладывается из кирпичей. Это еще один повод заранее определить место установки лестницы в доме.

  После завершения сборки каркаса он обшивается деревом. Обшивка может покрывать всю лестницу или только ступени. В последнем варианте лестница будет открытой, а металлические элементы покроются краской в тон обшивки – это более экономный вариант.

  Перила и балясины могут быть металлическими или деревянными, в зависимости от общего стиля оформления помещения.

  Ошибки при строительстве лестницы

  Отдельно сделаем акцент на типичной ошибке, которую часто допускают при строительстве лестницы. Ошибка заключается в том, что расчет количества ступеней и их высоты ведется, исходя из расстояния между чистыми полами этажей. Правильно же брать расстояние между полами с учетом толщины всех напольных покрытий, особенно это касается теплых полов, которые значительно поднимают высотную отметку пола. Если этого не сделать, после установки лестницы и монтажа покрытия нижняя и верхняя ступеньки будут отличаться по высоте от остальных, создавая неудобство при ходьбе.

  И еще один совет. Если Вы выбираете лестницу, обратите внимание не только на ее внешний вид и габариты, но и на то, насколько она удобна. Лучше всего найти понравившуюся лестницу в уже готовом виде и испробовать ее, пройдясь по ней вверх-вниз. Не лишним будет посоветоваться с теми, у кого уже есть в доме лестницы, и узнать, какие недостатки они имеют. Лестница в доме будет использоваться каждый день на протяжении длительного срока, и если сделать ее неудобной, страдать от этого придется очень долго.

  Расчет, проектирование и оптимальные размеры лестницы на второй этаж: как сделать самостоятельно, на что обратить внимание

  Хотите построить двухэтажный дом, но боитесь, что проектирование и расчет лестницы слишком сложны и самостоятельно это сделать невозможно? Существует несколько способов вычислить параметры конструкции. С помощью одного из методов сделать это просто и легко:
  - ручного;
  - онлайн программы для проектирования лестниц;
  - инженерного софта.
  Для безопасного и комфортного перемещения по лестнице следует правильно спроектировать и рассчитать параметры конструкции.

  Расчет лестницы вручную

  Для установки безопасной и удобной конструкции пользуются нормативными актами и ГОСТ РФ.

  Какие параметры вычисляют при проектировании маршей

  Для полного расчета лестницы исходят из существующих, исходных размеров и величин, которые следует вычислить. К исходным относят высоту помещения и высоту до 2 этажа, ширину лестницы, высоту перил. Расчетам подлежат:
  - угол наклона;
  - высота, ширина, толщина ступеней;
  - длина маршей;
  - длина шага;
  - ширина косуора;
  - количество ступеней;
  - количество поворотных ступеней при повороте на 90˚ или 180˚.
  Существуют различные типы лестниц для частного дома, для каждого из них делается свой расчет. Марши различают по материалу, несущему элементу и конструкции. В зависимости от материала изготовления лестницы бывают:
  - деревянные;
  - металлические;
  - железо-бетонные;
  - стеклянные.
  По конструкции различают:

  Винтовые модели удобны для ограниченного пространства. Они занимают мало места, но ими сложно пользоваться детям и людям старшего возраста. Особенность винтовых конструкций в том, что каждая следующая ступень находится под определенным углом по отношению к нижней. Все проступи закрепляются на одной вертикальной оси. Внутренняя часть ступеней более узкая, чем наружная.

  Маршевые лестничные конструкции наиболее распространены. Это прямые модели с одним и более пролетов.

  Комбинированные варианты совмещают прямые марши с винтовыми поворотами. Такие модели требуют навыков в проектировании и строительстве.

  Маршевые прямые конструкции

  При расчете и проектировании лестниц учитывают количество пролетов, а затем рассчитывают основные параметры конструкции.

  Расчет длины лестницы, ширины и высоты ступеней

  Длина марша зависит от угла наклона и количества ступеней. Оптимальное число ступеней не менее 3 и не более 16. В этой статье вы можете прочитать о размерах ступеней по ГОСТу.

  Угол наклона

  Угол уклона должен быть таким, чтобы передвигаться по лестничному маршу было удобно. Слишком большой наклон сделает движение сложным – человеку необходимо высоко поднимать ногу. Слишком малый приведет к мелким шагам. Чем больше угол, тем меньше места занимает конструкция, но тем сложнее по ней подниматься. Оптимальный наклон лестницы в пределах 30˚ – 45˚. Марши с углом, превышающим 45˚, устанавливают в местах, где лестницей пользуются редко. Это раскладные и приставные варианты.

  Для расчета уклона следует знать величину шага. Модель считается безопасной и удобной, если средний шаг человека равняется сумме двойной высоты ступени и ее ширины (проступи).

  где х – высота ступени,

  у – ширина проступи,

  Размер шага взрослого человека равен 60 – 64 см, допускаются незначительные отклонения от показателя.

  Ширина (глубина) проступи

  Перед тем, как рассчитать лестницу на второй этаж следует определить глубину проступи. Это одна из базовых величин. Ширина ступени должна обеспечивать безопасное положение стопы во время движения. При малой величине нога будет скользить вниз, что опасно падением, при большой – проваливаться. В любом случае ходьба будет неудобной. Оптимальный размер ступени колеблется в пределах 20 – 32 см. При проектировании лестниц используют тонкость, дающую возможность экономить материал. Это нависание ступеней над нижней поверхностью. Для деревянных лестниц нависание составляет не более 3 см, для железобетонных – 5 см.

  Высота ступеней

  На всем марше высота ступеней должна быть одинаковой. В противном случае ходить по пролету будет неудобно и опасно. Оптимальной принята высота ступеней в пределах 15 – 20 см.

  Количество проступей

  Число ступеней лестничного марша зависит от длины пролета, высоты подступенка и угла наклона. Количество ступеней равно длине марша, разделенной на высоту ступеньки.

  где а – длина пролета,

  в – высота ступеней,

  с – количество ступеней.

  При подсчетах редко получают целое число. Полученную величину округляют до большего числа.

  Ширина лестницы

  При выборе ширины лестничной конструкции исходят из того:
  - сколько людей одновременно будет по ней двигаться;
  - расход материала;
  - особенности помещения;
  - тонкости конструкции;
  - финансовые возможности;
  - нормы ГОСТа.
  Не допускается установка бытовых моделей уже 80 см, иначе передвигаться по ним будет сложно. Наиболее часто устанавливают пролеты с шириной 90 – 1300 см. Для конструкций, примыкающих к стене установка поручней не обязательна. Перила являются обязательным элементом винтовых лестниц. Минимальная ширина таких конструкций 120 см.

  Забежные ступени

  Для экономии в поворотных лестницах на второй этаж, вместо площадок между пролетами устанавливают забежные ступени. Они имеют различную форму, их ширина у оси поворота меньше ширины у наружного края. Минимальная ширина должна быть в пределах 10 см.

  При расчетах конструкции с поворотом 90˚ исходят из того, что на повороте устанавливают 3 и более ступеней. Такие конструкции должны отвечать требованиям:
  - наружная ширина забежной ступени не менее 40 см, в центральной части – 20см;
  - радиус поворота – 30˚;
  - для удобного передвижения все ступеньки должны повторять линию марша.
  Винтовые лестницы

  Расчет лестницы винтового типа отличается от расчета маршевых конструкций. Основная величина – диаметр. Для винтовой конструкции он вычисляется по формуле:

  где а – ширина марша,

  с – диаметр конструкции.

  Радиус винтовой лестницы равен сумме ширины марша и радиуса оси.

  Высота подступенка винтовой модели считается как сумма роста человека и глубина проступи, разделенная на число ступеней в 1 витке. Количество ступеней получают, поделив высоту конструкции на размер подступенка. Как правило, это 12 – 17 см.

  Перила, поручни

  Перед установкой перил следует выяснить:
  - высоту перил;
  - высоту опорных тумб;
  - ширину и длину поручней.
  Удобной принято считать высоту перил 90 см. На этом уровне рука свободно располагается на поверхности. Человеку не нужно прилагать усилия, чтобы поднимать либо опускать кисть.

  При определении высоты опорной тумбы учитывают метод монтажа. Если она устанавливается на проступи, ее высота совпадет с высотой перил. Если монтаж проводится в поверхности пола, суммируется и высота от пола до ступеньки.

  Ширина поручней в 10 см считается достаточной для того, чтобы комфортно располагаться на горизонтальной поверхности, хорошо зафиксировать кисть.

  Пример расчета лестницы

  Для примера расчет прямой лестницы.

  Шаг считается по формуле:

  где х – высота ступени,

  у – ширина проступи,

  Если высота ступени 15 см, ширина проступи 28 см, получим

  2Х 15 + 25 = 58 см.

  Такой шаг близок к нормативу, поэтому можно установить ступени с такими параметрами. Если увеличить длину проступи до комфортных 30 см, получим оптимальный шаг – 60 см.

  Количество ступеней считаем по формуле:

  где а – длина пролета,

  в – высота ступеней,

  с – количество ступеней.

  Если исходная длина марша 2,5 м и высота подступенка 15 см получим:

  Округляем до 17.

  В итоге получили лестницу с длиной марша 2, 5м, высотой ступеней 15 см, глубиной проступи 30 см и 17 ступенек.

  Калькуляторы для обсчета лестниц

  Калькуляторами называют программы проектирования лестниц, позволяющие самостоятельно вычислить параметры конструкции. Все программы делают расчеты по схожим формулам. Отличается лишь способ выдачи результата и интерфейс сайта. Для вычисления размеров следует ввести исходные данные:
  - тип лестницы – прямая, П-образная, Г-образная, винтовая;
  - высоту и длину марша;
  - количество ступенек;
  - высота помещения;
  - расстояние от пола до пола;
  - материал (дерево, металл, железобетон).
  Часть сайтов содержит подробную инструкцию, как установить программу и как ею пользоваться. Потребителю предлагаются не только расчеты, но и чертежи, 3D изображения конструкций. Видео проектирования деревянной модели по ссылке:

  В некоторых вариантах калькуляторов запрашивается информация о цвете материала, направлении поворота, вариант отделки проступей. После ввода исходных данных получают информацию о расходе материалов, чертеж или 3D изображение конструкции. Онлайн калькулятор по ссылке

  Проектирование

  Так же, как и для расчета, помощь в данном вопросе может оказать программа для проектирования лестниц. В проекте учитывают:
  - материал, из которого будет сделана конструкция;
  - вид – маршевая (прямая, поворотная), винтовая;
  - на болтах (больцах);
  - нагрузку на марш и перила;
  - размеры помещения (высота первого этажа, размеры лестничного проема на втором уровне, длина и ширина участка).
  Исходя из анализа данных, выбирают тип конструкции лестничного марша. Оптимальным вариантом считается одномаршевая прямая лестница. Она наиболее удобна в эксплуатации, проста в установке, безопасна. Для наглядности делают чертеж или эскиз конструкции. При проектировании учитывают оптимальные величины безопасной лестницы:
  1. Минимальное расстояние от лестничной площадки до потолка не должно быть менее 180 см. В противном случае человек будет доставать головой до верхнего уровня.
  2. Минимальная ширина лестницы 80 см, иначе на ней сложно разминуться 2 людям.
  3. Толщина досок должна быть в пределах 35 – 50 мм.
  4. Для удобства в марше делают нечетное количество ступеней.
  5. Чем больше длина марша, тем сильнее должны быть крепления.
  6. Нагрузка на пролет не должна быть более 220 кг, для перил ограничение в 100 кг.
  7. Все ступени, кроме забежных, должны быть одного размера (ширина, высота).
  8. Форма поручней должна быть удобной для кисти.
  9. При проектировании конструкции на болтах не берут в расчет боковые балки. Марш держится на больцах, закрепленных в стене.
  10. Для винтовых лестниц на второй этаж планируют направление движения – с поворотом налево или направо.
  11. Ширина поворотной площадки должна быть такой же, как ширина марша.
  12. Выбирают несущий элемент – тетиву или косуор.
  Наиболее простой вариант конструкция на тетивах. Они хорошо держат марши. Материалом для тетивы являются дерево и металл. Плюсами дерева являются простота в работе, доступность. При установке тетивы можно не делать подступенок, что экономит материал. Недостатки – со временем древесина усыхает, ее сложно крепить к полу и в перекрытиях.

  Модели на косуорах более сложные в монтаже, но лучше выглядят. Длина косуора прямого марша вычисляется по формуле:

  где К – длина косуора,

  Д – длина лестницы.

  Воспользовавшись программами для проектирования и расчетов лестниц можно вычислить параметры конструкции для частного дома. Независимо от типа конструкции, в нем должны быть соблюдены главные условия эксплуатации – безопасность и комфорт при передвижении.

  Как сделать лестницу в доме: проектирование, размеры, технология строительства

  Правила проектирования лестниц в частных домах, чертежи и расчеты лестниц частного дома

  При сооружении частного дома практически всегда приходится прибегать к изготовлению лестницы – в целях экономии полезной площади участка современное строительство частных домов в большинстве случаев – это возведение двухэтажных особняков. Лестницы в частной дом цену могут иметь самую разнообразную, в зависимости от размеров, стоимости материала изготовления и материалов, использованных для отделки. Дизайн лестницы частного дома может быть классическим маршевым, при недостатке места часто применяют монтаж винтовой лестницы. В последнее время все большую популярность получают лестницы больцевые, при сооружении которых используются скрытые крепления на болтах или штырях.

  Содержание

  Особенности проектирования и расчета

  Правильное проектирование и расчет строящегося объекта очень часто оказывается чрезвычайно важным и значимым для дальнейшей без проблемной эксплуатации здания, к примеру, неправильно расcчитанные перекрытия могут привести к разрушению здания, а нарушения в проектировании лестниц грозят невозможностью комфортного их использования и повышают риск травматизма для жильцов дома. Базовым моментом в строительстве лестницы является этап ее расчета и проектирования, специалисты рекомендуют уделить ему должное внимание.

  При строительстве дома без профессионального проекта вопрос о расчете лестницы может вызвать некоторое затруднения, причина тому – отсутствие необходимых познаний в инженерной науке. Мы постараемся в этой статье вспомнить о требованиях и нормативах, которыми следует руководствоваться при создании лестницы в частном доме.

  Как определить размеры маршей и лестничных площадок

  Принято считать, что оптимальная ширина лестницы в частном доме должна равняться 1,2 м, но учитывая, что площадь для ее установки может быть очень ограниченной допускается уменьшить ширину до 0,9 м. Зазор между параллельными маршами не должен быть меньшим, чем 0,1 м. Сумма этих показателей будет составлять ширину будущей лестничной площадки. Следует учесть, что выбор минимально допустимых размеров приведет к тому, что лестница будет очень узкой и переносить по ней мебель или другие крупные вещи будет чрезвычайно затруднительно. Особенно нежелательно это в случае, если марши будут располагаться относительно друг друга под углом в 180 градусов. Если угол будет составлять 90 – площадка получится квадратной.

  При наличии достаточного количества места для определения ширины лестницы потребуется определиться с ее назначением, планируемой пропускной способностью, размерами отведенной для сооружения лестницы площадки. Лестница для спуска в подвал или подъема на чердак может по ширине равняться 0,8 м. Ширина комфортной лестницы в частном доме может составлять от 1 до 1,5 м, конечно если позволяет площадь. По ней будет удобно перемещаться жильцам. Ширину проема измеряют от стенки до перил или между противоположными перилами, ширина ступенек обычно имеет несколько больший размер.

  Рассчитываем количество ступеней

  Расчет количества ступеней потребует использования точных мерок высоты этажа. Их получают измерив расстояние от пола первого этажа до уровня пола второго. Если при расчете размера лестницы в частном доме у вас имеется только расстояние к уровню перекрытия, то следует предварительно определиться с конструкцией будущего пола и взять в расчет толщину утеплителя и отделочного материала или других конструктивных элементов. Такие точные расчеты требуются по той причине, что высота ступенек обязательно должна быть одинаковой.

  Рекомендуемое значение высоты лестничной ступеньки – 0,15 м, впрочем, на практике часто получается так, что этот размер корректируется конструктивными особенностями дома. Зачастую застройщики устанавливают лестницы не со стандартными размерами ступенек 0,3х0,15 м, а 0,31х0,16 м или 0,29х0,17 м, что тоже приемлемо, т.к. размеры не выходят за рамки допустимых.

  В одном марше количество ступенек не должно быть большим, чем 18. Такое их количество позволяет создать лестницу высотой 2,7 м. Но учитывая, что ширина ступени должна равняться 0,3 м, длина лестницы составит 5,4 м. Более рациональным вариантом будет создание лестницы с двумя маршами по 9 ступенек.

  Расчет количества ступеней также может зависеть от габаритов лестничной клетки, чем меньше ее площадь, тем более высокие ступеньки придется проектировать.

  Обратите внимание на высоту потолка над промежуточной площадкой она не должна быть меньшей, чем 2 м.

  Лестницы в частном доме проекты могут могут иметь разнообразные, но количество ступенек будет определяться следующим образом: высоту всей лестницы делим на рекомендуемую высоту одной ступеньки. К примеру, при высоте лестницы 3 м и высоте ступеньки 0,15 м количество ступенек будет равно 20. Поскольку последняя ступенька получится сама собой, то требуемое количество ступенек для лестницы – 19.

  Если при расчете получаются показатели, не соответствующие рекомендуемым, в частности – высота и ширина ступенек, то следует несколько изменить проектируемые показатели в разумных пределах, до достижения оптимального результата, предельно близкого к рекомендуемым нормам.

  Расчет лестницы криволинейного профиля

  Самостоятельное выполнение такого расчета потребует применения более глубоких познаний. Если же поворотные варианты лестниц в частном доме рассчитываются самостоятельно, то следует помнить:

  минимальная ширина узкой части клиновидной ступеньки не может быть меньше 0,1 м, по центральной оси – не менее 0,2 м,
  максимальная ширина ступени в дальнем, широком конце не должна превышать 0,4 м

  радиус поворота узкой части лестницы не может быть меньше, чем 0,3 м.

  При сооружении лестницы допускается чтобы ее вертикальная поверхность свисала над горизонтальной на 0,03-0,05 м, это позволит существенно увеличить ширину ступенек и позволит избежать увеличения длины лестницы.

  Факторы, влияющие на расчет лестницы

  На результат расчета лестницы будут оказывать влияние:
  - количество площадок и их размеры, высота лестничных маршей и их количество,
  - площадь, которую можно выделить для сооружения лестницы,
  - материал из которого будет изготавливаться лестница и ее отделка.
  При расчете не следует забывать о таком важном показателе как просвет. Это высота от ступенек к самой близкой верхней преграде, к примеру – перекрытию второго этажа. Просвет должен иметь высоту такую, чтобы человек высокого роста мог спокойно, не задевая головой перекрытие проходить по лестнице, в среднем этот показатель не должен быть меньше чем 1,9 – 2 м.

  Крутизна лестницы

  Крутизна будущей лестницы, или другими словами – угол ее наклона, должны способствовать удобному перемещению по ней и находиться в пределах от 22 до 40 градусов. При угле, меньшем, чем 22 градуса можно обойтись сооружением пандуса, но для его сооружения потребуется очень большая площадь, в частных домах его сооружение нецелесообразно. Наклон, больший 40 градусов будет приемлем для чердачных лестниц или ведущих в подвал, свыше 75 – исключительно для пожарных.

  Чем выше показатель крутизны лестницы тем меньше площади потребуется для ее сооружения.

  Рассмотрим как на практике можно просчитать угол наклона. На листе бумаги следует начертить прямой угол, на горизонтальной его стороне отметить в масштабе 1:10 длину участка пола, выделенного под лестничный марш, по вертикальной – высоту лестничного марша. Соединив отмеченные на сторонах угла отрезки получим треугольник, гипотенуза которого будет равна длине тетивы лестницы. Угол, образованный относительно горизонтальной линии и есть углом наклона марша, измерить его величину можно при помощи транспортира.

  Расчет высоты и ширины ступеней

  Расчет лестницы в частном доме предполагает также определение ширины и высоты ступенек. Для этого можно использовать простую формулу 2a+b= 0,6 – 0,64 м, а – это высота ступеньки, рекомендуемое ее значение 0,15 м, но реально она может быть в пределах от 0,14 до 0,17 м. Не желательно увеличивать показатель до 0,2 м или больше. b – это свес, или ширина проступи. Этот показатель должен находиться в пределах от 0,2 до 0,32 м, по более широким ступенькам ходить будет затруднительно – шаг будет сбиваться. Слишком узкие ступеньки будут очень неудобны при спуске вниз. 0,6-0,64 м – это показатель среднего шага взрослого человека.

  Вторая формула, которой можно воспользоваться при расчете:

  a+b = 0,45 – 0,46 м. В ней тоже все чрезвычайно просто: если а равно стандартному показателю 0,15 м, то b будет равно 0,3 – 0,31 м.

  Верхняя ступенька не должна свисать над нижней более, чем на 0,05 м.
  Похожие записи:
