Как сделать дымоход

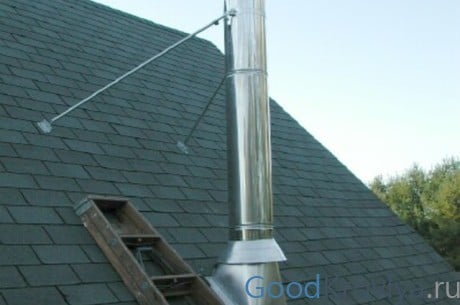

Как сделать дымоход из стальной трубы своими руками?

Дымоход — это важная часть отопительных приборов, работающих на газовом, твёрдом или жидком топливе. В каминах, печах, банях и котлах важно поддерживать определённый уровень тяги для того, чтобы очищать воздух от продуктов сгорания. Правильный выбор трубы для дымохода является основой безопасной эксплуатации отопительного прибора. Ошибки в построении дымохода могут привести к возникновению опасных для жизни ситуаций.

Преимущества дымоходной трубы из стали

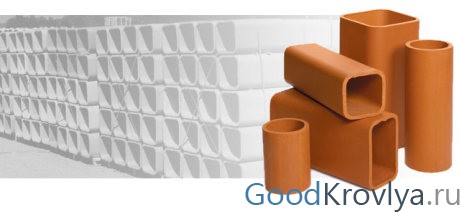

Трубы для дымохода изготавливают из металла, керамики и кирпича. Металлические трубы на данный момент пользуются наибольшим спросом. Из всех разновидностей этого материала рекомендуется выбрать сталь. Стальные трубы для дымоходов покрывают специальными растворами, которые делают материал устойчивым ко всем неблагоприятным воздействиям внутренней среды дымохода.

При выборе трубы необходимо учитывать параметры отопительных приборов и используемого топлива. Материал, из которого изготовлены трубы, должен выдерживать большую температуру, чем способно создать топливо.

При использовании некоторых видов отопительных приборов среди недоокисленных продуктов сгорания попадаются химически активные вещества. Они способны повредить дымоход, который недостаточно устойчив к химическим реагентам. Некоторые несгоревшие частицы способны воспламеняться, создавая искры. Потому материал, из которого изготовлена труба, должен быть огнеупорным.

Это интересно! При выборе трубы необходимо обратить внимание на температуру плавления материала, из которого она сделана. Температура плавления стали превышает 1000 0С — максимально возможный показатель, встречающийся при эксплуатации приборов отопления, работающих на угле.

Преимуществами стальных труб являются:

• Простота монтажа. Стальные трубы не требуют установки специального фундамента, для них не нужны сложные инженерные решения или специальные монтажные инструменты. Установить их можно самостоятельно без предварительной подготовки. Благодаря пластичности материала, можно создавать сложные технические конструкции.
• Небольшой вес. Легко транспортировать, поднимать и перемещать их можно самостоятельно без бригады рабочих, что также упрощает монтаж.
• Устойчивость к высоким температурам. Стальные изделия подходят для приборов, работающих на любом топливе. Они не плавятся при максимальных температурных нагрузках.
• Химическая инертность. Сталь не взаимодействует с химическими реагентами, которые могут образовываться в качестве недоокисленных продуктов сгорания. Эти вещества не способны её разрушить.
• Устойчивость к коррозии. Это преимущество касается труб, имеющих специальное покрытие и нержавеющей стали. Сам по себе материал быстро подвергается коррозии. Стоит учитывать, что помимо внутренней среды, на трубу дымохода воздействуют внешние неблагоприятные факторы, например, атмосферные осадки. Предпочтение следует отдавать трубам с покрытием.
• Гладкие внутренние стенки. На шероховатой поверхности оседают продукты горения, превращаясь в сажу, постепенно уменьшающую просвет. При этом снижается тяга в дымоходе. Стальные совершенно гладкие, риск оседания сажи на их поверхности минимальный.

Минусы дымохода из стали

Помимо преимуществ, стальные трубы имеют ряд недостатков. Главным их недостатком является быстрое поглощение тепла. Стальные быстро нагреваются, потому их необходимо изолировать. Если этого не сделать, труба может нагреть материалы, с которыми соприкасается и стать причиной пожара. Кроме того, когда она нагревается, она теряет способность гасить искры, возникающие в дымоходе.

Ещё один недостаток стальных труб — большое образование конденсата. Эта особенность материала может варьировать по выраженности в зависимости от покрытия и типа конструкции. Меньше всего конденсата выпадает на прямых трубах без горизонтальных отводов.

Разновидности стальных дымоходов

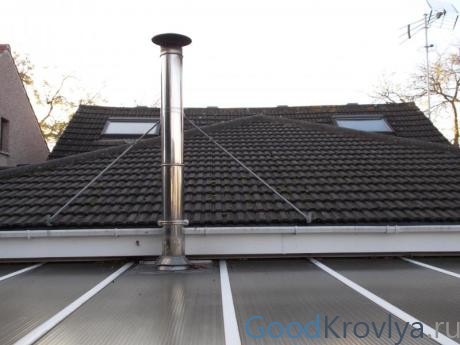

Дымоходы из стали различаются по материалу трубы и типу конструкции. Сталь используется нескольких разновидностей:

• Чёрная без покрытия. Этот материал наиболее дешёвый, но при этом наименее долговечный. Такая сталь поддаётся коррозии и быстро приходит в негодность.
• Низколегированная сталь. В качестве примесей для этого материала используют хром, цинк, никель, молибден. Такой сплав меньше поддаётся коррозии, чем обычная чёрная сталь.
• Нержавеющая сталь. Лучший, из возможных вариантов. Трубы из этого материала обладают всеми преимуществами стальных дымоходов.

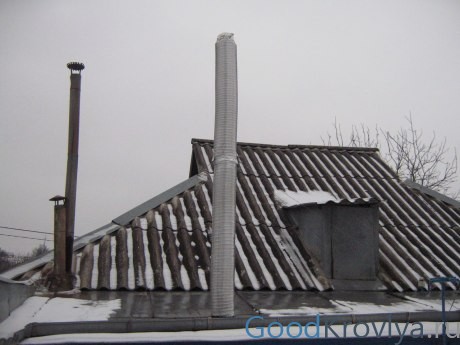

• Гофрированная сталь. Является наименее надёжным вариантом, поскольку из-за гофрированной стенки на трубе быстро оседает сажа. Чистить такой дымоход предстоит часто. Используют гофрированный материал для гильзования.

Это интересно! Гильзованием называют реставрационные работы старых печных дымоходов. При этом внутрь уже существующего кирпичного каркаса помещают новую, как правило стальную, трубу. Гильзование позволяет значительно улучшить аэродинамику старого дымохода.

По типу строения выделяют следующие разновидности дымоходов:

• Одностенные. Такие трубы имеют одну стенку, диаметром от 0.6 до 1мм. У них нет теплоизоляции, потому для отопительных приборов в доме использовать их опасно. Они нашли применение в банях, где с помощью постоянно горячей трубы можно греть воду.

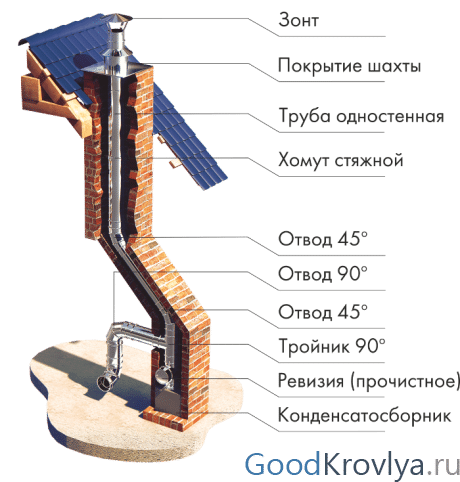

• Одностенные для гильзования. Такие трубы могут ничем не отличаться от обычных одностенных, могут быть гофрированные или иметь овальную форму. Отличительная их особенность -расположение внутри старого кирпичного дымохода.

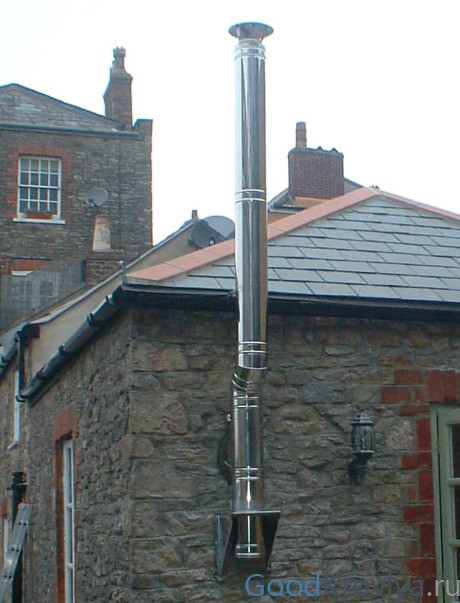

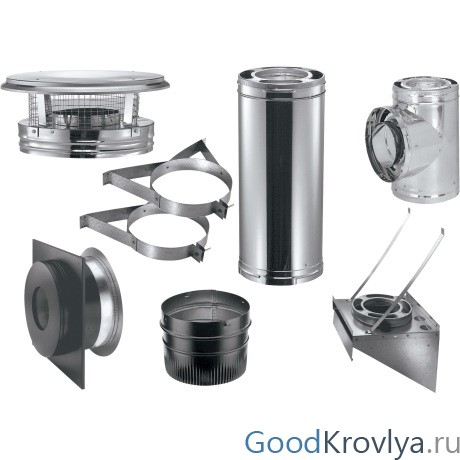

• Сэндвич-системы. Наиболее распространённый и надёжный из всех вариантов. Состоят они из внутренней и наружной труб, между станками которых находится слой изолирующего материала. Такая конструкция позволяет избежать нагревания наружной поверхности трубы и образования конденсата.
• Конструкция “труба в трубе”. От предыдущего варианта эта система отличается отсутствием изолирующей прослойки. Такие дымоходы получили название коаксиальные. Внутренняя труба в них нужна для отведения продуктов горения, воздух по ней движется снизу вверх. По наружной трубе, то есть прослойке между двумя трубами, потоки воздуха движутся в обратном направлении. Они необходимы для поддержания горения топлива. Такая конструкция способствует увеличению тяги во внутренней трубе, но её нельзя использовать в условиях низких температур из-за замерзания конденсата на стенках.

Расчёт необходимого сечения и высоты трубы

Для обеспечения хорошей аэродинамики и адекватной тяги, необходимо соблюдать правила, прописанные в соответствующем СНиПе. Они регламентируют нормативы высоты и диаметра сечения трубы для дымоходов.

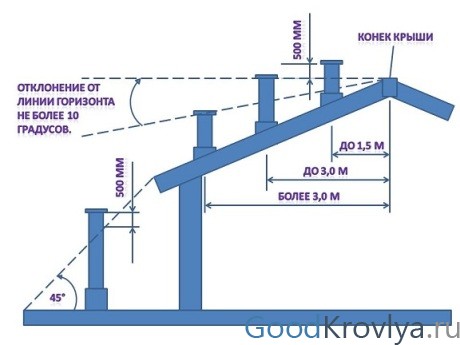

Высота трубы зависит от вида крыши. Минимально возможное её значение — 5 м, если измерять от отопительного прибора до оголовка. Кроме того, необходимо рассчитать высоту выступающей над крышей части трубы.

Над плоской крышей труба должна возвышаться не менее, чем на 50 см. В том случае, если крыша имеет уклон, высота трубы зависит от расположения её по отношению к коньку крыши. Варианты расположения бывают следующими:

1. До 1.5 м от конька. В этом случае рекомендуемая высота трубы на 50 см превышает самую выступающую часть крыши.
2. От 1.5 до 3м от конька. При таком расположении оголовок должен образовывать прямую горизонтальную линию с коньком крыши.
3. Более 3м. В этом случае высота выступающей части трубы должна быть такой, чтобы угол между коньком и оголовком равнялся 10°. При этом труба располагается ниже конька.

Для расчёта сечения придуманы специальные формулы. Они очень сложные и для их использования необходимо знать, сколько топлива сгорает за час работы прибора, какая температура на входе и выходе, а также коэффициент для каждого вида топлива. Для упрощения задачи расчёта сечения трубы используют упрощённые правила:

• Для приборов, мощностью менее 3500 Вт, сечение трубы должно быть не менее 140 мм х 140 мм.
• Для приборов, мощностью от 3500 до 5000 Вт, сечение должно быть не менее 140 мм х 200 мм.
• Для приборов, мощностью от 5000 Вт до 7000 Вт — 140 мм х 270 мм.

Особенности монтажа

Во время установки дымохода рекомендуется соблюдать ряд правил.

Основное правило — все предметы, окружающие трубу должна нагреваться не более, чем на 50 °С. Стальным свойственно нагреваться, потому при их установке рекомендуется прокладывать дополнительный слой теплоизоляции. Эту проблему можно решить с помощью уже готовых сэндвич-систем.

Дымоход должен проходить на безопасном расстоянии от электропроводки, газовой трубы и деревьев.

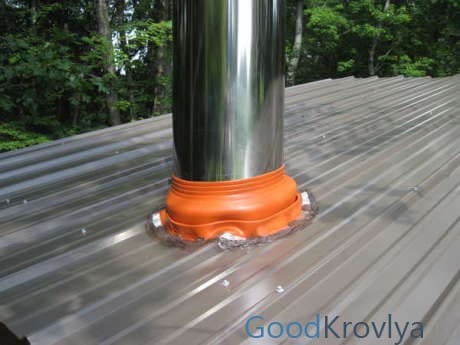

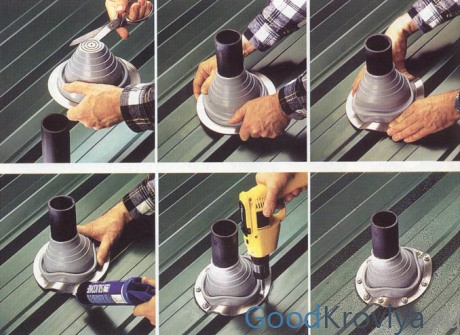

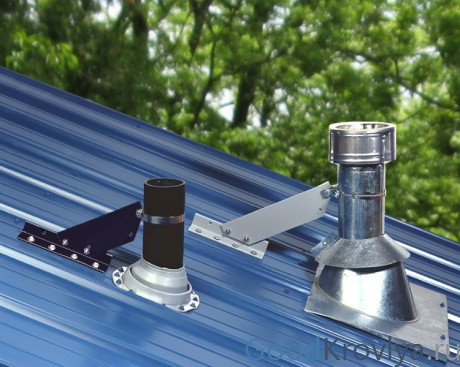

В тех местах, где труба проходит через стены или кровлю, между нею и соответствующим материалом должен быть толстый слой термостойкого герметика. Такой же герметик прокладывают между трубами в местах их стыков.

При соединении руководствуются ещё одним правилом: одна труба должна входить в другую на расстояние, которое равно радиусу наружного сечения труб.

При сборке конструкции стоит учитывать, что дымоход не должен иметь мест сужения, иначе пострадает аэродинамика трубы.

Горизонтальные участки не должны быть длиннее 100см.

В нижней части дымохода монтируют ревизионное окно — съёмную насадку. Верхняя часть заканчивается оголовком с искрогасителем и конусом.

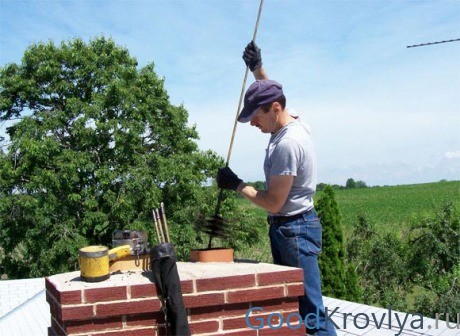

Эксплуатация, ремонт и чистка стальных дымоходов

Стальные дымоходы просты в эксплуатации. Состояние тяги в них рекомендуется проверять с помощью ревизионного отверстия, оставленного при монтаже. Делать это необходимо раз в три месяца. С этой же периодичностью дымоход необходимо чистить.

Механические способы очистки могут поцарапать стальную трубу, потому их лучше доверить профессионалам.

В домашних условиях часто используют химические способы с помощью специальных веществ, которые кладут в топку. Сгорая химические соединения в виде газов поднимаются по дымоходу и растворяют сажу, которая в нём накопилась.

В стальных дымоходах часто образовывается конденсат, который можно сливать через оставленное ревизионное окно.

Ремонт стального дымохода чаще всего заключается в замене всей конструкции или её участка новыми трубами. Это наиболее надёжный метод устранения проблемы.

Как сделать дымоход для печи своими руками

В зявшись за → устройство печи (по ссылке рассказано как сделать печь на даче), хозяин неизбежно сталкивается с вопросом, как сделать дымоход своими руками. Дымоход нужен как для удаления продуктов горения, так и для создания в печи так называемой тяги, потоку воздуха создаваемого разностью давлений, который обеспечивает горение топлива и удаление продуктов сгорания.

Содержание.
1. Что происходит в печи?
2. Немного физики.
3. Помехи и препятствия.
4. Материалы для устройства дымохода.
5. Дымоходы различных типов печей.
6. Как сделать дымоход своими руками.
7. Обслуживание дымохода и вопросы безопасности.

Что происходит в печи?

Процесс горения с химической точки зрения это процесс окисления, иначе, соединения веществ и кислорода с выделением тепла.

Процесс горения в печи

Результатом реакции, помимо тепла, будет появление новых соединений, а так же переход части веществ топлива, в газообразную форму. При этом в соответствии с законом сохранения: сколько по весу веществ в реакцию вступает, столько же должно быть «на выходе».

Если это топливо твердое (уголь, дрова, торф и т. д.), львиная доля остатка веса придется на золу остающуюся в печи. Кроме этого мы получим парообразную воду, углекислый газ и т. д.

Сжигая газ, или жидкое топливо на выходе получим углекислоту, водяной пар и набор иных газообразных соединений. Твердого остатка практически не будет.

Немного физики

Не представляя, почему и как движется дым, сделать дымоход для печи своими руками проблематично, как минимум, он может оказаться недостаточно эффективным.

Механика же тут достаточно простая: теплый воздух имеет меньшую плотность, чем холодный, а значит и меньший вес, поэтому согласно законам физики «всплывает», выталкиваясь более тяжелым.

В течение этого процесса он постепенно остывает, перемешивается с окружающим воздухом и, сравнявшись, наконец, с ним температурой останавливается.

Если же мы пустим теплый воздух по ограниченному стенками каналу, препятствующим его перемешиванию с окружающим, охлаждаться он станет гораздо медленнее, особенно, если сделать дымоход для печи из плохо проводящего тепло материала или дополнительно утеплить.

Чем длиннее дымоход, чем больше объем теплого воздуха в нем, тем значительнее сила им создаваемая. Соответственно и напор воздушного потока – тяги – больше.

Помехи и препятствия

Помешать процессу выхода дыма из топки может возникновение области повышенного давления, которое как пробка «заткнет» дымоход.

Такой преградой может стать остывший воздух в дымоходе. Именно поэтому, увеличение высоты дымовой трубы имеет смысл лишь до определенного предела, дальше которого каждый сантиметр высоты будет тягу не увеличивать, но уменьшать.

Если дымоход имеет нужную длину все происходит чинно и благообразно. Но снова таки, пока все частицы потока воздуха движутся с относительно равной скоростью и в одном направлении (такой характер движения потока называется ламинарным).

Ламинарный и турбулентный потоки

Но стоит лишь возникнуть завихрениям, или иначе – турбулентности, как тут же в дымоходе возникают локальные зоны повышенного давления, которые при определенных условиях будут препятствовать движению потока.

Идеального ровного потока не бывает, завихрения будут всегда, например, у стенок дымохода, но если поперечные размеры малы, и (или) стены имеют значительные неровности, зона завихрений может занять все сечение дымохода, ослабив или совсем заблокировав тягу.

Турбулентность, перераспределение зон повышенного и пониженного давления, могут не только уменьшить или вовсе уничтожить тягу, но даже вызвать явление называемое обратной тягой, при которой воздух, начинает поступать в топку со стороны дымохода, выталкивая продукты сгорания в помещение.

Материалы для устройства дымохода

Дымоход начинается сразу же за топкой печи. Причем, в этом месте при сгорании топлива едва ли не самая высокая температура. Проходя по всей протяженности пути отвода, газообразные продукты сгорания остывают и на месте выброса в атмосферу температура их сравнима с температурой окружающего воздуха. Разумеется, и требования к материалам дымохода будут на его протяжении меняться.

С точки зрения экономики, варианты могут быть разные: как сделать дымоход полностью одинаковым, так и использовать материалы с различными свойствами, соответствующими ситуации.

Как правило, второй вариант более практичен. Для высокотемпературных участков используют специальную сталь, жаропрочные керамические кирпичи и пр., там же где температура позволяет – менее жаростойкие, за то более дешевые материалы.

Схематическое изображения зависимости температуры и материалов дымохода

Отдельная проблема – примыкание дымоходов к окружающим конструкциям. Высокая температура поверхности дымохода, аварийная утечка раскаленных газов может вызвать возгорание или порчу контактирующих с ним деталей.

Задача, как сделать дымоход своими руками в этих местах, решается путем устройства иногда значительных по ширине зазоров, заполняемых огнеупорными материалами: различные жаростойкие войлоки и ваты, в т. ч. на основе муллитокремнеземистого волокна или асбеста.

Эти огнеупорные материалы, имеют по большей части рыхлую и непрочную структуру, поэтому усиливаются металлическими гильзами, или различного типа несгораемыми фартуками.

Дымоходы различных типов печей

Как сделать дымоход для печи, во многом зависит и от ее типа. Нормальная работа цельнометаллической печи медленного горения (например, → печь проф. Бутакова) предполагает наличие металлического дымохода в виде утепленной трубы, высотой от шести метров и выше.

Дымоход кирпичных отопительных печей помимо прямого канала может иметь так называемый отопительный щиток («грубу»), с несколькими вертикальными каналами — колодцами.

Такое устройство дымохода позволяет добиться максимальной отдачи тепла, поскольку в атмосферу раскаленные газы выходят, лишь пройдя длинный извилистый путь колодцев и каналов.

Оборотной стороной этого полезного устройства является значительное сопротивление потоку выходящих из печи газов, а так же сложность обслуживания и ремонта.

Как сделать дымоход своими руками

Дымоход любой печи требует весьма сложного расчета, который должен учесть множество важных параметров в их сочетании (объем топки, вид топлива, материал дымохода и т. д.). Однако на практике для каждой модели печей существуют проекты, где уже указано большинство необходимых характеристик, и (или) методика их упрощенного расчета применительно конкретной печи.

Отношение высоты оголовка дымохода по отношению к коньку крыши

Например, для определения отношения высоты оголовка дымохода по отношению к коньку крыши, в зависимости от удаления канала дымохода от конька используют следующую зависимость:

Расстояние от конька до центра канала дымохода, метров. От – до:	Отношение обреза оголовка дымохода к коньку крыши
0 – 1,5	Выше конька не менее чем на 0,5 м
1,5 – 3	Не ниже линии горизонта проходящей на уровне конька
> 3	Не ниже линии проходящей через конек под углом 10° к горизонту (см. рис. 1)

Правильно устроенный дымоход должен решать по сути одну единственную задачу: обеспечивать требуемую для оптимальной работы печи силу тяги.

В рамках решения этой задачи при устройстве дымохода необходимо:

• Соблюдение качества внутренней поверхности и точной геометрии каналов, предусмотренных проектом.
• Соблюдение требований пожарной безопасности при устройстве узлов пересечения дымоходом перекрытий и крыши.
• Доступность конструктивов дымохода для обслуживания и ремонта.

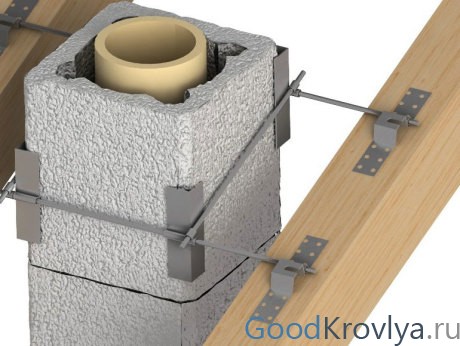

Кроме этого дымоходу необходимо надежное крепление: под отопительный щиток устраивается отдельный надежный фундамент, металлические и асбоцементные трубы при высоте от трех метров и выше, укрепляются металлическими растяжками.

Обслуживание дымохода и вопросы безопасности

Как сделать дымоход для печи, для чего он нужен, какие процессы в нем происходят, мы в общем виде разобрались. Теперь, давайте посмотрим, как ухаживать и регулировать это сооружение.

В идеальном случае, когда и печь отрегулирована точно, и топливо качественное, ее горение можно заметить лишь по дрожанию горячего воздуха над оголовком дымовой трубы. Но обычно, дым из печи хорошо заметен. Видимым делает его как водяной пар, крохотные недогоревшие частички топлива, а так же мельчайшие пылинки несгораемых компонентов, увлекаемые потоком воздуха.

Очевидно, что вылетают такие частички не все, львиная их доля оседает на стенках дымохода, покрывая их слоем сажи, что чревато проблемами:

• постепенно нарастая, слой сажи перекрывает просвет дымохода, снижая тягу;
• сажа, осевшая в дымоходе, может загореться, вызвав пожар и порчу дымохода.

Для предотвращения подобных неприятностей, дымоходы и дымовые каналы отопительных щитков нужно чистить не менее двух раз в год. Лучше всего делать это перед началом, и сразу после окончания отопительного сезона.

Чистка инвентарных металлических труб печей и котлов, обычно заключается в опорожнении «штатного» накопителя сажи, и очистка внутренней поверхности дымового канала от нагара и сажи с помощью специальных щеток.

Как слабая, так и слишком большая тяга в печи это плохо. Кроме того, поскольку печи (особенно на твердом топливе), часто работают циклично, не говоря уже о каминах, которые вообще могут топиться от случая к случаю. А значит, сила тяги требует регулировки, вплоть до возможности полного перекрытия дымохода.

Для этого существует целый ряд приспособлений: заслонки, шибера, задвижки, различной конструкции клапаны и т. п., общим для которых является задача регулировки просвета дымового канала.

И в заключение: регулярно следите за исправностью дымохода. Даже небольшая щель, «прогар» и т. п. могут привести к весьма печальным последствиям, начиная от пожара и заканчивая отравлением продуктами сгорания, из которых самым опасным является окись углерода (СО), известная еще как угарный газ.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Как сделать дымоход в частном доме своими руками: варианты конструкций и их реализация

Дымоход – необходимая часть отопительной системы частного дома. Он обеспечивает правильное функционирование печи или котла, организует отвод вредных продуктов горения за пределы жилья.

Постараемся разобраться, как обустроить дымоход своими руками, чтобы отопительные коммуникации были безопасными и для людей, и для дома.

Требования к устройству дымохода

К установке приборов отопления предъявляют требования, изложенные в нормативной документации.

Монтаж устройств регулируется положениями СНиП 2.04.05–91 и ДБН В.2.5-20-2001. Также перед составлением проекта желательно изучить материалы о системах отопления (СНиП 41-01-2003), об устройствах теплогенерации (НПБ 252–98), о технических условиях для работы тепловых аппаратов (ГОСТ 9817–95), о правилах и нормах эксплуатации дымовых каналов (ВДПО).

Часть требований адресована конкретно к устройству дымоходов. Конструкция сооружения может быть какой угодно, но материал изготовления обязательно должен быть негорючим.

В качестве материалов, используемых для строительства дымоходов, могут выступать:

Все без исключения конструкции являются сборными, а сам монтаж – фрагментарным, так как дымоход проходит через несколько помещений (например, комнату и чердак).

Чтобы сооружение отвечало требованиям пожарной безопасности, следует правильно рассчитать его параметры, а также подобрать по размерам все составные детали. При установке заводского оборудования необходимо исполнять все рекомендации, изложенные в инструкции, включая порядок сборки и способы монтажа деталей.

В документации прописаны отдельные положения, которые также нужно учитывать, например:

• длина дымохода может быть любой, но не менее 5 м (высота вентиляционных каналов – не меньше);
• сечение трубы должно соответствовать входному отверстию в генераторе или превышать его;
• для каждого теплогенератора необходим отдельный дымоход;
• скорость проточного воздуха внутри трубы – от 15 м/с до 20 м/с;
• толщина труб определяется материалом изготовления (норма для стальных – не менее 0,5 мм);
• для регулярного осмотра и мероприятий для очистки дымоходы оборудуют карманами (нишами) глубиной 0,25 м;
• максимальное число поворотов дымохода – 3;
• радиус закругления должен превышать диаметр канала;
• высота трубы над крышей регулируется конструкцией кровли: на плоской – 0,5 м; выше кровли на 0,5, если она расположена на расстоянии 1,5 м (и менее) от конька; равна или больше оси конька, если расположена на расстоянии 1,5-3 м.

Установлен порядок возведения конструкции – обязательно снизу вверх, то есть от теплогенератора (котла, печи) через перекрытия на крышу. В сборных конструкциях каждую последующую деталь трубы вводят в предыдущую.

Рабочая температура герметиков, применяемых для фиксации деталей, должна быть не менее 1000º. Снаружи соединения оборудуют хомутами, крепежный материал не должен попадать внутрь дымохода.

В нормативной документации определены места, в которых разрешено устанавливать дымоходы. Материал стен обязательно должен быть негорючим, если же это условие не соблюдено (например, в здании с деревянными стенами), то при монтаже в целях защиты следует использовать насадные или коронные трубы.

Инструкция по кладке дымоотвода из кирпича

Наиболее древние дымоходы, известные человечеству, устраивали из камня, а затем из кирпича вместе с первыми печами. Природный материал и по сей день используют для строительства отопительных систем в частных домах. Рассмотрим основные этапы возведения кирпичного дымохода.

Особенности конструкции кирпичной трубы

Существует два варианта подключения кирпичной трубы. Первый, более легкий, устанавливают прямо на печь, второй сооружают рядом и подключают переходником. Дело в том, что вес кирпичного дымохода высотой 5 м и более достаточно велик, и не каждый тепловой генератор может его выдержать.

Для строительства одной трубы требуется от 500 до 800 кирпичей (в зависимости от высоты потолков и кровли), вес каждого из них – 3,8 кг.

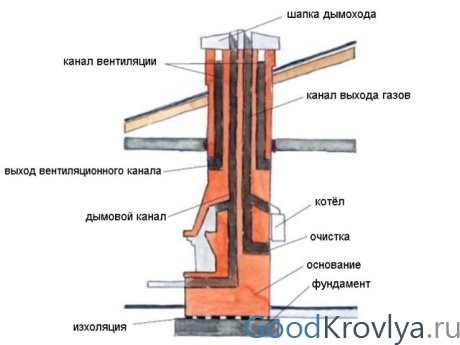

В любом случае дымоход – не просто полое внутри сооружение, а сложная конструкция, состоящая из нескольких функциональных частей.

При прохождении дымохода через потолочное перекрытие устраивают распушку, представляющую собой утолщение. Следующее утолщение похожей конфигурации сооружают при переходе трубы через кровлю. Оно называется «выдра».

Часть трубы от распушки до выдры – это внешний дымоход. Над кровлей возвышается шейка, заканчивающаяся оголовком (альтернативой дефлектору).

Главным условием безопасности является расстояние от внутреннего канала, по которому проходят горячий дым и газы, до поверхности стен и элементов перекрытий. Оно равняется 0, 25 м – именно такова длина одного строительного элемента, красного полнотелого кирпича.

Второе условие касается расположения дымоотвода. Его необходимо возводить строго вертикально, максимальная возможная погрешность – 3 градуса. И третье условие – это идеальная герметичность кладки, в которой не должно быть сквозных отверстий и щелей.

Размеры дымохода зависят от мощности отопительного прибора. Обычно выбирают одну из традиционных кладок: с самым маленьким сечением – «четверку» (12,5 см х12,5 см), прямоугольную – «пятерку» (25,0 см х 12,5 см) или большую – «шестерку (25 см х 25 см).

Последний вариант предпочтителен для русских печей, прямоугольный – для каминов. Для кухонных плит небольшой мощности подходит первое решение.

Квартира, дом, дача

Популярные публикации

Последние комментарии

Как правильно сделать дымоход в частном доме

Отведение газов и дыма от приборов отопления является одной из главных составляющих обеспечения уюта и безопасности. Мало выбрать понравившийся на фото дымоход в частном доме, важно учесть возможность и нюансы его установки. От правильности монтажа зависит эффективность отвода продуктов сгорания от печей, каминов, газовых, жидко- и твердотопливных котлов.

Основные требования к дымоходам

Дымоход предназначен для удаления продуктов сгорания и создания тяги при работе теплогенератов. Он должен быть устойчивым к воздействию высоких температур, влаги и серной кислоты, образующейся при контакте дымовых газов с конденсатом. Стенки трубопровода должны быть гладкими, чтобы меньше скапливалось сажи.

Требования к устройству дымоходов регламентируются специальными государственными нормативами: СНиП 41-01-2003; ВДПО (Правила производства работ, ремонта печей и дымовых каналов); СП 7.13130.2009.

• площадь сечения дымовой трубы или канала должна быть больше или равна площади выходного патрубка теплогенератора;
• в основании канала необходимо устраивать карман глубиной 250 мм для прочистки и/или патрубок для удаления конденсата;
• нельзя использовать больше трех поворотов;
• поворот трубы должен выполняться с радиусом скругления не более диаметра;
• соединения элементов в местах пересечения строительных конструкций запрещены;
• длина горизонтального участка допускается максимум 1 м;
• отводы и тройники не должны нести нагрузку от выше расположенных элементов;
• если конструкция крыши содержит горючие материалы, на оголовок трубы необходимо установить искроуловитель с ячейкой не более 5х5 мм;
• при работе с теплогенератором на природном газе оголовок должен всегда быть открытым без зонтов или других укрытий.

Какой должна быть высота дымовой трубы ↑

Необходимым условием стабильной и надежной работы практически всех источников тепла является наличие хорошей тяги. Она возникает за счет разницы между температурами отработанных газов и наружного воздуха. С увеличением этой разницы, растет тяга. Она напрямую зависит от высоты, характеристик и правильности устройства дымохода.

Действие ветра способно усиливать естественную тягу в трубе, а может и мешать. При благоприятных условиях горизонтальные потоки ветра, сталкиваясь с дымовой трубой, меняют свое направление и движутся снизу-вверх, в результате у выходного отверстия создается разрежение, и продукты сгорания буквально высасываются из дымохода. В случае наличия других препятствий, ветер может направляться сверху-вниз и создавать обратное движение газов – обратную тягу, что приводит к задымлению помещения.

Нормальному движению ветра может мешать любое высокое сооружение, расположенное рядом, в том числе и часть скатной кровли. Поэтому высота дымовой трубы определяется с учетом расстояния до конька согласно нормативной схеме.

При этом общая высота трубы от теплогенератора должна быть не менее 5 м, для газового котла – не менее 3 м.

Особенности дымоходов из разных материалов

Дымоход в частном доме может быть выполнен из следующих материалов:

Отдать предпочтение одному из них и выделить явного фаворита нельзя. Правильный выбор подходящего материала для сооружения дымохода может быть сделан только с учетом комплексного набора влияющих факторов. Прежде всего, необходимо проанализировать специфику условий эксплуатации, свойства каждого материала и цены на момент сравнения.

Сфера применения кирпичного дымохода

Кирпичная труба обычно дешевле, чем другие системы дымоудаления. Она способна выдерживать высокие температуры и даже возгорание сажи. Основной ее недостаток – громоздкость и сложность конструкции. Строится на фундаменте или железобетонном перекрытии. При работе с печами, каминами и котлами на дровах очень надежен и долговечен, так как высокая температура уходящих газов не допускает образование конденсата. В остальных случаях быстро разрушается.

Чтобы построить кирпичный дымоход в доме своими руками, необходимо обладать специальными навыками печника и каменщика. В стволах должны отсутствовать трещины и какие-либо неровности. Это серьезное сооружение, для которого нужны квалифицированные работники.

Реставрацию кирпичной дымовой трубы вполне можно выполнить самостоятельно. Нужно просто сверху вставить в канал специальную гибкую гофру соответствующей длины.

Преимущества использования керамических дымоходов

Керамический дымоход также является относительно недорогим. Он характеризуется повышенной прочностью и способностью аккумулировать тепло. Высокие огнеупорные свойства позволяют использовать его в высокотемпературных системах твердотопливных источников тепла. Керамическая труба способна выдерживать нагрев до 1200°C при возгорании сажи. Срок службы при правильном уходе равняется сроку службы здания.

Керамические элементы разных размеров соединяются с помощью специальных пазов и скрепляются огнестойким клеем-герметиком. Керамические трубы могут монтироваться открыто и в шахтах из кирпича или специальных пустотных блоков, устанавливаться внутри и снаружи дома.

При новом строительстве очень выгодно и удобно использовать системные дымоходы из керамических труб, уложенных в специальные шахты. Они являются хорошим решением для всех типов топливосжигающего оборудования.

Характеристика и разновидности стальных дымоходов

Стальной дымоход легко собирается по принципу конструктора. Широкий выбор фасонных и крепежных деталей позволяет создавать практически любую конфигурацию и выполнять монтаж дымохода в частном доме, как во время ведения строительства, так и в процессе эксплуатации здания.

С учетом требований по стойкости к коррозии и действию кислот трубы изготавливаются не из обычной, а из оцинкованной или нержавеющей стали. Нержавеющая сталь заметно дороже, но имеет более продолжительный срок службы.

Сфера применения стальных изделий ограничена системами с относительно низкой температурой дымовых газов, так как по СНиП 41-01-2003 их максимальная температура – 500°С. Соответственно использование с твердотопливными котлами нежелательно.

Стальные системы дымоудаления очень удобны для монтажа в уже заселенных домах, так как монтируются быстро, не нуждаются в фундаменте, штукатурке и облицовке. При этом они заметно дороже кирпичных и керамических.

Из стали изготавливают также дымоходы с двумя стенками, по принципу «труба в трубе». Их называют коаксиальными. Такие используются для конденсационных и турбированных газовых котлов, имеющих закрытые камеры сгорания. Воздух, необходимый для горения, забирается не из помещения, а с улицы.

Коаксиальные дымоходы по внутренней трубе отводят продукты сгорания, а по наружной подают воздух на горение. Их сборка производится аналогично одностенным стальным. Установка дымохода коаксиального типа имеет самую низкую стоимость.

Необходимость и способы изоляция для дымовой трубы

Безопасное устройство дымохода предусматривает его изоляцию. Трубопроводы должны быть обязательно утеплены для защиты от возможного замерзания конденсата. Кроме того, сохранение тепла в дымовой трубе повышает КПД всех видов топливосжигающего оборудования.

Керамические трубы обматывают минеральной или базальтовой ватой. Такую же изоляцию можно применить для старой асбестоцементной трубы, заключив ее в кожух из оцинкованной стали. Возможно применение для заполнения зазора между асбестоцементной трубой и кожухом керамзита, битого кирпича или другого пустотного материала с заливкой цементным раствором.

Самым бюджетным вариантом защиты стальной дымовой трубы является использование фольгированной минераловатной изоляции.

Она позволяет быстро и легко утеплить не только новую, но и существующую трубу. Результат, правда, недолговечен, так как регулярное действие ветра приводит со временем к растрепыванию изоляции, а намокшая вата перестает быть теплоизолятором.

Этого недостатка лишены дымоходы типа «сендвич», которые уже содержат слой утеплителя. При этом они так же легко собираются, как и одностенные стальные. Повсеместное использование именно этого варианта сдерживает только стоимость.

Очень хорошим выбором является установка дымохода в частном доме из керамических труб в стальном корпусе, в котором соединены достоинства керамических и двустенных стальных систем. Он подходит абсолютно для всех теплогенераторов, но пока редко встречается на отечественном рынке.

Довольно неплохие результаты дает более экономный народный метод изготовления утепленного дымохода: труба собирается из оцинкованной стали, обматывается минеральной ватой и заключается в алюминиевую гофру. Получается самодельный «сендвич». Это, безусловно, хлопотно, зато заметно дешевле стандартных готовых решений.

Порядок установки металлической дымовой трубы

Каждый человек, когда-либо собиравший конструктор, может разобраться, как сделать дымоход в частном доме из оцинкованной или нержавеющей стали. Составляющие элементы современных систем отвода продуктов сгорания из металла просто вставляются друг в друга. Места стыков уплотняются термостойкой мастикой или герметиком и скрепляются хомутами.

Монтаж начинается с нижней части, то есть от теплогенератора. Соединение проводится «по конденсату» против движения дымовых газов. Это предотвратит вытекание конденсата наружу и возможное обледенение дымохода.

Выполнение прохода трубы через кровлю

Если выполняется проход дымохода через кровлю, то для его защиты от атмосферных осадков используют регулируемый металлический фартук с соответствующим кровле углом наклона (0-15°, 15-30°, 30-45°). Если труба поднимается над крышей больше, чем на 1,5 м, то ее необходимо фиксировать с помощью растяжек.

Для герметизации пересечения дымохода с кровлей можно использовать универсальные резиновые уплотнители. В зависимости от наклона крыши применяют прямой или угловой тип. Необходимо только учесть диапазон их рабочих температур.

Порядок работы с универсальным резиновым уплотнителем очень простой. Необходимо срезать верх в соответствии с требуемым диаметром, одеть на трубу, хорошо промазать снизу термостойким силиконом и прикрепить к кровле с помощью шуруповерта.

При крутых скатах крыш существует опасность повреждения дымоходов снежными лавинами. Для защиты труб при сползании снега с крыши можно установить специальные металлические рассекатели, как показано на фото дымохода на крыше частного дома.

Проход трубы через стену

Во избежание трудностей, связанных с созданием проема в крыше и его последующей герметизацией, обычно стараются применить вывод дымохода через стену, как правило, заднюю.

Этот вариант подразумевает только одно пересечение – с наружной стеной, которое легко изолируется монтажной пеной, в отличии от заведомо сложного и ненадежного примыкания горячей дымовой трубы к холодной кровле. В этом случае труба легко крепится к наружной части стены, не влияет на интерьер и гарантированно отсутствуют протечки.

Проверка дымохода перед началом эксплуатации

После завершения установки дымовой трубы обязательно нужно проверить наличие тяги. Это очень важный момент, независимо от того, устанавливался дымоход в частном доме своими руками или с привлечением специалистов. Нарушения, допущенные при монтаже, могут привести к плохой тяге или даже возникновению обратной. Это чревато скоплением угарных газов в помещении, что несет прямую угрозу жизни и здоровью жильцов.

1. Тягу можно проверить с помощью зеркала, поместив его в область дымового капюшона и направив в сторону дымохода. При хорошей тяге оно не запотевает.
2. Удобно пользоваться пламенем от горящей спички, бумаги либо свечи. Если пламя при приближении к дымоходу отклоняется в его сторону, то все в порядке, в противном случае эксплуатация недопустима.

Для проверки герметичности стыков и отсутствия опасного нагрева прилегающих к дымоходу конструкций проводится испытательная топка. В начале эксплуатации возможно наличие запаха и небольшого задымления из-за испарения остатков масла и кристаллизации герметика.

При дальнейшей эксплуатации минимум раз в год следует проверять его состояние, а перед отопительным сезоном проводить чистку.

Подводя итоги, следует еще раз остановиться на том, когда и какие дымоходы лучше использовать:

• для дровяных печей и каминов при строительстве дома – кирпичный или керамический;
• для дровяных печей и каминов в заселенном доме – керамический в стальном корпусе;
• для газовых, жидкотопливных и пиролизных котлов – системный (керамическая или стальная труба внутри кирпичного канала) или стальной утепленный типа «сендвич».

Установить такой же как на фото стальной дымоход в доме своими руками может практически каждый мужчина при ответственном подходе и соблюдении приведенных выше рекомендаций. Предварительная консультация со специалистом гарантированно убережет от опасных ошибок.

Видео: Виды дымоходов

Как собрать дымоход

1 Общие правила проектирования и сборки дымоходов

Проектирование и монтаж дымоходов должны выполнятся согласно с действующими нормативными положениями:

СНиП 41-01-2003; ВДПО (ПРАВИЛА ПРОИЗВОДСТВА РАБОТ, РЕМОНТА ПЕЧЕЙ И ДЫМОВЫХ КАНАЛОВ); СП 7.13130.2009.

Задача дымохода — удаление продуктов горения и обеспечение нормальной тяги для поддержания горения. Уровень тяги зависит от высоты дымового канала и диаметра дымохода.

При монтаже дымохода следует соблюдать следующие правила:

• Высота дымохода от отопительного прибора до оголовка должна быть не менее 5 м.
• Возвышение дымохода над коньком / парапетом определяется по схеме (Рис. 1).

• Возвышение дымохода над близко расположенными крышами соседних зданий должно быть не менее 1,5 метров.
• Если дымоход возвышается над кровлей на 1,5 и более метров, необходимо его дополнительно закрепить при помощи растяжек (Рис. 2).
• В конструкции дымохода рекомендуется предусмотреть заглушки с конденсатоотводчиком для удаления образующегося конденсата и/или ревизии для возможности чистки и обслуживания дымового канала

• Если кровля выполнена из горючих материалов, в дымоходе следует установить искроуловитель, выполненный из сетки с ячейкой не более 5 х 5 мм.
• При проектировании и сборке дымохода не допускается заужение диаметра дымохода, но допускается его уширение. (Например, для сборки дымохода отопительной печи с выходящим диаметром дымохода 115 мм нельзя применять дымоход сечением 110 мм, но можно применить дымоход 120 мм, используя переходник со 115 мм на 120 мм).
• Длина горизонтального участка дымохода не должна быть более 1 метра.
• Места соединений элементов дымохода не должны совпадать с местами потолочных и кровельных проходов, проходов в стене.
• Отводы и тройники необходимо устанавливать так, чтобы они не несли нагрузку от веса элементов дымохода, установленных над ними.

2 Конструирование дымохода и расчет монтажных элементов

ДИАМЕТР ДЫМОХОДА. Диаметр дымохода должен быть равен или больше диаметра выходного отверстия отопительного прибора. Для перехода с одного диаметра на другой используется элемент «Переходник» соответствующего диаметра.

ПОДБОР ТИПА ТРУБ. Применение обычной трубы или утепленной трубы зависит от места расположения дымохода. Обычные трубы применяются только в отапливаемых помещениях. Утепленные трубы могут применятся в отапливаемых и неотапливаемых помещениях, и снаружи помещений. Выбор между обычной и утепленной трубой в отапливаемых помещениях осуществляет потребитель, сопоставляя стоимость, пожарную безопасность и комфорт при эксплуатации. Для перехода с обычной трубы дымохода на утепленную трубу используется «Переход с неутепленной на утепленную».

ОПОРНАЯ ПЛОЩАДКА. Выбор конструкции дымохода с использованием или без использования опорной площадки «Кронштейн консольный» определяется по конструкции отопительного прибора и расположению дымохода.

Без опорной площадки возможно использование только ровного вертикального дымохода, опирающегося непосредственно на отопительный прибор. Рисунок №3.

Во всех остальных случаях необходимо использовать опорную площадку «Кронштейн консольный». Рисунки 4, 5, 6. Расположение несущего элемента «Кронштейн консольный» должно быть не реже,чем через 5 метров по высоте дымохода.

ПОВОРОТ ДЫМОХОДА. Для изменения направления дымохода используется «Отвод или отвод утепленный под 45 или 90 градусов»

СБОР КОНДЕНСАТА И ЧИСТКА ДЫМОХОДА. Для сбора конденсата из дымохода и чистки дымохода используется «Тройник или тройник утепленный под 45 или 90 градусов» вместе с элементом «Заглушка с конденсатоотводом» или «Заглушка глухая».

ПРОХОД ЧЕРЕЗ ПОТОЛОК. Если дымоход проходит через потолок, необходимо использовать элемент «Проход через потолок утепленный». Который должен быть больше толщины потолка на 70 мм.

ВАЖНО

• В некоторых теплогенерирующих приборах (печах, котлах) может быть повышенная температура отходящих газов. Это потребует дополнительной изоляции строительных конструкций и индивидуальной проработки потолочного проходного узла для обеспечения пожарной безопасности. В процессе эксплуатации дымохода необходимо контролировать температуру на внешней поверхности элемента «Проход через потолок утепленный» и при необходимости, пополнять слой изоляции при ее усадке.
• Поверхность дымохода в процессе эксплуатации нагревается. Если дымоход проходит вблизи строительных конструкций из горючих материалов, он не должен нагревать их выше 50°С (п.4.39.8 ГОСТ Р 53321-2009).

ПРОХОД ЧЕРЕЗ КРЫШУ. Если дымоход проходит через кровлю, то необходимо применение элемента «Проход через крышу» или элемента «Уплотнитель резиновый для кровли» прямой или угловой. При монтаже дымохода через кровлю необходимо соблюдать действующие строительные нормы и правила пожарной безопасности.

ЗАВЕРШЕНИЕ ДЫМОХОДА. Для завершения дымохода используются стандартные элементы «Зонт» или «Зонт утепленный».

ВАЖНО
– Для отопительных установок, работающих на газе, дымоход должен оставаться открытым!

КРЕПЛЕНИЕ ДЫМОХОДА. Крепление должно исключать возможность прогиба и какого-либо смещения дымохода от ветра или собственного веса. Для этого используется элемент «Крепление стенное», который устанавливается из расчета: 1 крепление на каждые 2 метра дымохода.

Для подсчета необходимого количества элементов прорисуйте схему дымохода с учетом всех вышеизложенных правил и рекомендаций. Количество прямолинейных участков отводов и тройников определяется по схеме расположения дымохода и его конструкции. Типовые схемы сборки дымоходов приведены на рисунках с 3 по 6.

3 Сборка дымохода

• Монтаж дымохода начинается снизу, от отопительного или нагревательного прибора вверх. Для возможности регулирования тяги установите в дымоход элемент «Шибер».
• Рекомендуется собирать элементы дымохода «по конденсату», чтобы конденсат и смоляные отложения не выходили наружу.
• Все места стыков труб и других элементов (отводов, тройников и т.п.) должны быть уплотнены термостойкой мастикой-герметиком, тщательно соединены между собой на всю глубину посадочного раструба и скреплены элементом «Хомут» в КАЖДОМ соединении.
• После монтажа следует произвести испытательную топку, в ходе которой необходимо проверить герметичность стыков и убедиться в том, что прилегающие конструкции из горючих материалов не подвергаются влиянию высокой температуры и не нагреваются.

При первом использовании дымохода возможно появление запаха и лёгкого задымления, образующегося в результате испарения остатков масла с поверхности металла и кристаллизации герметизирующих материалов.

При нагреве дымохода из нержавеющей стали, в том числе двустенного, на его поверхности могут появиться цвета побежалости, что не является дефектом. Дымоход нуждается в уходе. Следует регулярно проводить чистку дымохода, как минимум 2 раза за отопительный сезон.

Как правильно установить дымоход своими руками: все нюансы при монтаже дымовой трубы

В своем частном доме или бане при наличии отопительного котла, камина или печи очень важно корректно подобрать способ избавления от продуктов горения. А основной из них – это дым. Если подойти к вопросу невнимательно, то можно не только снизить КПД при функциональной эксплуатации, но и подвергнуть собственную жизнь опасности. Угарный газ, если он распространяется внутрь помещения хоть в небольшом количестве, способен вызвать серьезное отравление организма. Правильный монтаж и установка трубы дымохода своими руками – это задача на сегодняшний день доступная не только профессионалам, но также и любителям, которые детально изучили техническую сторону вопроса.

Правила обустройства

Угарный газ практически невозможно определить, он не обладает вкусом и запахом, незаметен визуально. Причем он тяжелее воздуха, поэтому оседает и остается в помещении. В связи с этим необходимо следовать основным правилам при установке теплогенератора и дымохода:

• При установке печи или камина с большой массой, заранее готовьте под них фундамент: небольшую платформу, которая не сдвинется с места, если просядет основание строения.
• Стеновые и потолочные перекрытия, если они выполнены из горючих материалов, должны располагаться на значительном удалении от источника пламени (около 40 см). При прохождении стеновых и потолочных перекрытий: 500 мм – до горючих, 380 мм – до негорючих.
• Соблюдайте минимальное количество изгибов в дымовом канале. При этом не допускайте прямых углов в системе, лучше разбить такой изгиб на два участка или использовать элементы с меньшим и большим углом.

Существуют нормы, выдвигаемые при монтажных работах в зависимости от типа используемого топлива. Это СНиП 41-01-2003, НПБ 252-98 и ВДПО. Их игнорирование может вызвать множество нарушений, которые сказываются на качестве работы теплогенератора. Неправильная подборка устройства может привести к перегреву перекрытий, недостаточная тяга приводит к оседанию сажи, а негерметичная сборка приводит к задымлению помещения.

Основные технические характеристики дымохода

Диаметр

Как правило производители теплогенерирующих устройств в инструкциях прописывают рекомендуемый диаметр дымохода. Данный параметр напрямую зависит от силы тяги. А она уже определяется высотой, зависимость прямо пропорциональна. Основное требование: диаметр не может быть уже диаметра патрубка печи, это запрещено.

Высота

Расчет высоты дымовой трубы относительно конька основывается на требованиях СНиП 41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

Если кровля имеет плоскую конструкцию, то высота над кровлей составляет минимум 50 см. На скатных кровлях, в случае расположения дымохода на расстоянии от конька до 1,5 м, высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если он расположен в пределах 1,5–3 метров – высота не может быть ниже конька или парапета. Когда конструкция находится дальше 3 метров от линии конька, то его минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.

Материал

На сегодняшний день у потребителя есть много вариантов при выборе системы дымоотведения:

• классический вариант труб, выложенных из кирпича;
• аналоги из керамики;
• модульные дымоходы из нержавеющей стали, ставшие популярными относительно недавно, но уже успевшие зарекомендовать себя как простое и вместе с тем надежное устройство.

Как правильно смонтировать дымоход – выбираем тип вывода

Существует два варианта прохода дымоотвода:

• Через стену. Преимуществами такого решения является улучшение пожарной безопасности, минимизация задымления, возможность простого увеличения тяги в зависимости от высоты трубы, а также установки в готовом здании. Но есть и недостатки: более сложный и дорогой монтаж.
• Через крышу. Достоинства этого решения – высокая устойчивость конструкции, отсутствие переохлаждения дымовых газов. Но при этом, вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.

Монтаж

Обязательно следует придерживаться требований СПиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

1. Площадь сечения дымового канала должна быть не менее площади сечения патрубка котла. Дымовые каналы следует выполнять вертикально, без уступов.
2. Должно обеспечиваться разрежение на входе не менее 5 Па. Рекомендуемая высота канала не менее 5 м от воздухозаборного отверстия котла.
3. Обязательно использование ППУ при пересечении крыши или стены.
4. Отсутствие горизонтальных каналов для чистки в чердачных помещениях.
5. Соединения частей не могут монтироваться в межэтажных и чердачных перекрытиях.
6. Дымовой канал не должен соприкасаться с любыми коммуникациями.
7. Нагрев ближайших строительных элементов не должен превышать 50 градусов.

• Не рекомендуется использовать трубу сэндвич в качестве первого элемента, установленного непосредственно на выходной патрубок теплогенерирующего аппарата. Первым элементом должен быть адаптер.
• Монтаж идет снизу вверх, каждый последующий элемент входит в предыдущий.

Как собирать сэндвич: по дыму или конденсату

Важный момент – это выбор способа сборки дымохода. Особенно вопрос актуален, если говорить про монтаж промышленных дымоходов.

Итак, существует два базовых типа – сборка по конденсату или дыму. Мы однозначно рекомендуем сборку по конденсату: каждая следующая труба вставляется внутрь предыдущей. Не забываем, что установка дымохода проходит снизу от теплогенератора вверх.

При сборке по конденсату влага стекает вниз по внутренней стенке, не оседает на трубе, накапливая сажу и разъедая стенки. Также важным моментом при сборке по конденсату является то, что влага не попадает в теплоизоляционный слой сэндвич-дымохода, тем не самым не разрушая его. Срок службы труб из нержавеющей стали тем самым повышается.

Тип печи или котла	Средняя температура сгорания в ℃	Толщина сэндвич трубы в мм
Газовые	60	25
Газовые конденсационные	110-180	25
Дизельные	150-250	25
Газопоршневые	450-600	50
Твердотопливные	400-700	50-100
Дровяные	300-600	50-100

Основные требования к дымовому каналу

Главные критерии прописываются в нормах противопожарной безопасности. Как было сказано выше, на правильную установку дымовой (дымоходной) трубы влияет диаметр, высота и тип сборки. Обязательным условием является выдержка расстояния от стен и перекрытий, наличие потолочно-проходного узла, грамотная изоляция всех стыков.

Инструкция установки по конкретным типам

Керамические дымоходы отличаются высокой стойкостью к высоким температурам, долговечностью и отличными эксплуатационными качествами. Гладкая поверхность снижает вероятность накопления сажи или золы.

Разделяются по материалу:

• Встречаются из качественных сортов глины (это сам по себе очень дорогой материал), главной особенностью которых являются мелкая дисперсность и однородность.
• При производстве шамотных используются недорогие сорта глины, которые имеют крупнодисперсные частицы.

Срок службы у таких моделей тоже разный.

По типу сборки керамические дымоходы бывают:

• керамо-керамзитные – труба «окантовывается» керамзитными блоками и внешне похожа на кирпичную;
• керамо-нержавеющие – оболочка выполняется из зеркальной нержавеющей стали толщиной 0,8 мм (внешний эффект – труба кажется металлической);
• керамзито-нержавеющие.

Сборка керамического дымохода

Конструкция сборного типа состоит из нескольких элементов:

• Внутренний слой. Основа выполняется из керамики. Именно благодаря ей внутри не накапливается никаких вредных веществ и остатков.
• Промежуточный слой. Его основное предназначение – это изоляция тепла. Естественно, она выполняется из различных негорючих материалов (минеральная вата).
• Внешнее покрытие. Обычно исполняется из блоков керамзита или кожуха из нержавеющей стали.

Порядок сборки

Итак, чтобы понимать, как правильно установить дымоходную трубу, необходимо иметь в виду, что дымоход из керамики имеет несколько ключевых особенностей.

Во-первых, необходимо возвести основание. Требуется ровная поверхность без малейших сдвигов и шероховатостей.

Во-вторых, подключаем тройник посредством специального модуля. Он имеет патрубок, а все стыки при подключении замазывают раствором.

Выступающую над крышей часть можно обложить кирпичом или блоками, чтобы создать приятный внешний вид и защитить теплоизоляцию от внешнего воздействия.

Нюансы

Помните, что вы имеете дело с модульной системой. И все крепления должны быть максимально плотными, без всяких зазоров.

Керамика – это хрупкая конструкция, следует соблюдать осторожность, сильный механический удар может расколоть продукцию.

Если на элементах есть сколы или трещины, сразу меняйте их, они уже полностью непригодны для эксплуатации.

Работа с клеем

Используется специальный кислостойкий клей. Он приобретается в порошковой форме и разводится водой в соотношении примерно семь к одному. Время приготовления всего десять минут.

Помните, что перед нанесением поверхность нужно обильно намочить с помощью губки. И лучше использовать клей с запасом, чтобы случайно не пропустить просвет

Инструкция по кладке из кирпича

Пожалуй, самый традиционный вариант дымохода. Такой вариант используют в качестве внешнего кожуха, но такие трубы мы рекомендуем обязательно гильзовать трубой из нержавеющей стали.

• Устойчив к предельно высоким температурам. Современный шамотный кирпич без труда держит даже 1000 градусов по Цельсию.
• Материал отлично вбирает и отдает тепло, аккумулирует его.

Особенности кирпичной трубы: основные минусы

Это сложность сбора такой тяжелой конструкции, если проводить сборку самостоятельно. Высокая стоимость – это один из самых дорогих вариантов. А также:

• Наличие вихревых потоков. Увы, без профессионального вмешательства нет возможности избежать резких углов в конечном варианте. А это не так или иначе будет сказываться на выход продуктов горения, он будет замедлен. Часть из них будет копиться внутри.
• Кирпичный дымоход, не гильзованный трубами из нержавеющей стали, будет впитывать конденсат, из-за которого внутренние стенки дымохода будут слущиваться, что в итоге приведет к куче шлама на дне. Постепенно конденсат доберется до наружней стороны, что проявляется разводами.
• Это очень тяжелая и габаритная система, которая потребует не просто платформы, а полноценного отдельного фундамента, проектируемого еще на этапе разработки проекта дома.

Выбор материала и приготовление раствора

На данный момент на рынке представлены несколько типов кирпичей. Красный – это наиболее усредненный вариант. Обожженный, как его принято называть, подходит в качестве материала под дымоход, но нельзя сказать, что это лучший выбор. Лучше выбрать темный образец, который еще принято называть пережженным. Он наиболее огнеупорен и долговечен, предназначен для именно таких задач.

А вот розовый цвет кирпича говорит о том, что при его производстве не применялась сильная термическая обработка.

Для раствора подойдет смесь глины и речного песка. Можно добавить цемент. Важно выбрать чистую смесь, без примесей и мелкого сора. При выборе глины ориентируйтесь на ту, которая добывалась на значительной глубине более двух метров.

Пропорции два к одному, песка больше, соответственно. И помните, что перед работой смесь замачивают на двое суток. Лишь в этом случае будет достигнута верная консистенция.

Порядок кладки основных частей

Первым этапом необходимо выложить насадную трубу. Это небольшой элемент, расположившийся сразу над отопительной или печной системой. Высота небольшая, 5-6 кирпичей будет вполне достаточно. Используется обычная прямоугольная форма.

Далее устанавливается распушка, утолщенная часть. Она выкладывается постепенным приростом диаметра с шагом в полкирпича. Ее обычные габариты 600 на 450 мм. И сразу за ней начинается основная труба, вплоть до шейки, на финише устанавливают колпак или зонт.

Недостатки кирпичных и керамических дымоходов

У керамических и кирпичных дымоходов есть несколько основных недостатков:

• Высокая стоимость самих изделий.

Керамический в 2-3 раза дороже варианта из нержавеющей стали. В случае с кирпичом, останавливая выбор на красном кирпиче (а именно он может соответствовать высоким температурным нагрузкам банных печей), вы должны быть готовы выложить приличную сумму не только за сам материал, но и за работу мастера. Выкладка кирпичного дымохода своими руками – очень рискованный вариант, так как на деле можно не добиться нужной кондиции в парной, а также безопасного прохода потолочных перекрытий. Услуги профессионала в этом деле на рынке оцениваются очень дорого.

• Трудность сборки своими руками:

– Сборка керамических дымоходов подразумевает наличие таких инструментов: угловая шлифовальная машина (болгарка), алмазный диск, корундовый диск, резиновая киянка, рулетка, уровень, мастерок, угольник, ведро, (миксер, дрель, маркер, монтажный пистолет).

– Необходимо правильно развести раствор для керамических труб и отдельно для бетонных или керамзитных блоков.

– Требуется время для просушки изделия, тем более при кирпичной кладке.

– Срок службы изделия и безопасность его использования напрямую зависит от качества прохождения стыков керамических труб (или кирпича). Места соединения обязательно должны выравниваться влажной губкой, лишний раствор убирается, чтобы придать швам гладкость. Следует отметить, что наибольший риск разгерметизации и пожароопасности возникает в местах соединения.

• Дымоход из кирпича и керамики необходимо закладывать на этапе проектирования бани/дома. В готовых строениях такие системы внедрить порой очень трудно или совсем невозможно.
• Высокий вес конструкций подразумевает наличие фундамента, что в случае с готовым строением, сделать не представляется возможным.
