Использование шаровых кранов

Типы шаровых кранов, виды, конструкция, сфера применения

Запорная арматура эксплуатируется в сетях отопления, подачи холодной и горячей воды, газоснабжения для перекрытия потока жидкостей и газов. При этом в зависимости от условий использования, транспортируемого рабочего тела и габаритных размеров трубопроводов, используются различные типы шаровых кранов.

Для рядового потребителя, самостоятельно занимающегося монтажом различного вида бытовых систем, на рынке представлена масса разновидностей шаровых кранов. Для того, чтобы выбрать подходящую модель, следует знать отличительные особенности шаровой запорной арматуры, область ее применения, технические характеристики устройств, расшифровку буквенных и цифровых символов на корпусе.

Рис. 1 Шаровая арматура в обвязке отопительных приборов и оборудования

Назначение и принцип работы

Шаровые краны предназначены для перекрытия потока транспортируемой жидкой или газообразной среды в трубопроводных линиях. В отличие от винтовой арматуры, задвижек и запорных вентилей, которые перекрывают поток рабочего тела постепенно, шаровый кран рассчитан на быстрое закрывание проходного канала поворотом управляющей ручки на угол 90 градусов.

Запорным элементом шаровой арматуры является металлическая сфера со сквозной цилиндрической прорезью, равной ширине или чуть меньше проходного канала. При повороте ручки вдоль направления трубопровода (открывании) подсоединенный к ней через шпиндель шар также поворачивается, его внутренний канал совпадает с проходным трубопровода, и рабочая среда беспрепятственно транспортируется по магистрали. Когда ручку перемещают в положение, перпендикулярное трубопроводу, сфера поворачивается сплошной стороной, закрывая канальный проход.

Чтобы обеспечить герметичность примыкания жесткого металлического шара к цилиндрической седельной поверхности канала, в места контакта помещают герметизирующие прокладки из эластичных полимерных материалов.

Рис. 2 Запорная шаровая арматура в трубопроводе горячего и холодного водоснабжения

Сфера применения в бытовом хозяйстве

Владелец квартиры в многоэтажке, собственник индивидуального дома, сталкивается с шаровыми кранами в следующих видах коммуникаций:

Краны шаровые отвечают за перекрытие общей линии подачи холодной и горячей воды в квартирах, их устанавливают рядом с водными счетчиками около канализационных стояков.
При помощи шаровых кранов осуществляют отключение и подачу холодной воды на смеситель, унитаз, располагая их на трубах перед гибкой подводкой.
Также краны ставят для отключения и подачи воды на стиральные машины, посудомоечную технику.
В любой газоподающей магистрали перед плитой или другим газопотребляющим прибором устанавливают запорную газовую арматуру.
В системах отопления краны играют важную роль, с их помощью сливают и заливают теплоноситель, перекрывают поток жидкости перед водонагревательным оборудованием и котлами, теплообменными радиаторами, циркуляционным насосом, расширительным баком и другими узлами для того, чтобы можно было провести их ремонт, обслуживание или замену без слива рабочей среды.
В системах индивидуального водоснабжения посредством кранов перекрывают подачу воды во внутридомовую магистраль, отсекают от трубопровода различное оборудование, подают воду для полива растений.

Рис. 3 Основные детали и физические характеристики типового крана

Конструктивное устройство

Краны, применяемые в разных сферах, имеют некоторые отличительные особенности, но любой из них включает в себя следующие основные узлы:

Корпус. Служит для удержания в нем запорной сферы и стыковки с трубами, выполняется из различного типа металлов, основные из которых – сталь, чугун, нержавейка, латунь, или полимерных материалов – полиэтилена низкого давления (ПНД), полипропилена (ПП), поливинилхлорида (ПВХ).

Входной и выходной патрубки крана для врезки в трубопроводную магистраль оснащают резьбой, фланцами или имеют гладкую цилиндрическую поверхность для приваривания к металлическим трубопроводам, впаивания в полимерные трубы. Многие разновидности современных кранов имеют на корпусе специальные фитинги для компрессионного подсоединения или запрессовки в полимерный трубопровод из сшитого РЕХ или полиэтилена низкого давления ПНД, металлопластика PEX-AL-PEX.

Латунные модели кранов, устанавливаемые на оборудование и трубы в зоне обзора жилых помещений, нередко делают с хромированным покрытием, повышающим внешний эстетичный вид изделий.

Рис. 4 Разновидности шаровых затворов: с прорезью и цапфами

Запорная сфера. Затворный шар выполняют из металла, его материалом в основном служит латунь, реже нержавеющая сталь и медь. Для получения гладкой поверхности сферу обрабатывают полированием и покрывают плотным слоем хрома.

Стандартный шар имеет цилиндрический проходной канал, в верхней точке для его удержания и проворачивания находится прорезь и в некоторых конструкциях присутствует нижний выступ (цанга). В прорезанную канавку входит шток, который отвечает за поворот сферы, выступающая цанга размещается во впадине нижней части корпуса и фиксирует шар в неподвижном положении, облегчая его проворачивание.

Приводной механизм. Шар вращают при помощи штока (шпинделя), который входит в верхнюю часть прорези его корпуса. Рядовому обывателю известны шаровые краны, в которых шток перемещают при помощи ручки. В промышленной отрасли и коммунальном хозяйстве для приведения штока в действие используют различные типы приводов, чаще всего ставят электрический, также известны гидравлические и пневматические приводные механизмы.

Ручка. Ручку крана производят из стали с антикоррозионным порошковым напылением, алюминия, пластиков, ее две основные разновидности – однорычажная консольная и в форме бабочки. В моделях, где от запорной арматуры требуется компактность, делают маленькую ручку в виде бабочки с одним крылом. Некоторые производители оснащают свои изделия фиксаторами, препятствующими непредусмотренному повороту ручки от случайного прикосновения.

Рис. 5 Материалы изготовления стандартного крана

Уплотнители. Уплотнительные прокладки устанавливают на седельные гнезда в крановом корпусе, с которыми соприкасается сфера, и на шток, вращающийся в выступающем корпусном патрубке.

Материалами прокладок кранов являются:

Тефлон (PTFE). Тефлоном называют термоустойчивый белый фторопласт с мыльной на ощупь поверхностью, благодаря высокой химической стойкости, плотности и низкому коэффициенту трения его используют в трубопроводной и запорно-регулирующей арматуре при температурах рабочей среды от -70 до +270 °С.
Этиленопропилендиеновый каучук (EPDM). Эластомер синтетического происхождения отличается высокой устойчивостью к химически агрессивным веществам и маслам, эффективно работает в температурном интервале от -50 до +150 °С.
Акрилонитрилбутадиеновый каучук (NBR). Эластомер с высокой стойкостью к истиранию и химической устойчивостью к широкому ряду жидких и газообразных углеводородов, полученных путем нефтепереработки. Рабочий температурный диапазон NBR от -20 до +90 °С, материал часто используют в нефте-, масло- и газопроводной арматуре.
Синтетический фторированный каучук (СФК, Viton). Материал является лидером среди всех эластомеров по химической стойкости, не боится воздействия минеральных кислот, углеводородных реагентов, агрессивных растворителей. Диапазон эксплуатационных температур СФК составляет от -40 до +200 °С, материал не подвержен истиранию и чаще используются в агрессивных высокотемпературные средах, где не выдерживают уплотнители натурального происхождения из каучуков.

Рис. 6 Разновидности корпусов кранов на примере линейки продукции от Valtec

Возможно будет интересно: Кран шаровый 11б27п1 – конструкция, характеристики, цена

Типы шаровых кранов

Запорная арматура для бытового применения отличается довольно разнообразной линейкой устройств, на смену традиционным изделиям из металлов в связи с широким применением полимерных трубопроводов приходят пластиковые виды шаровых кранов. Наполнение отечественного рынка товаром в основном производится за счет поступлений запорной арматуры от российских (бренды Valtec, Зубр), китайских (торговые марки RM, TIM, AquaHit) и итальянских (фирмы Bugatti, Royal Thermo, FIV, Itap, Gecon, Remer) производителей.

Следует отметить, что средний срок службы российской и китайской запорной арматуры составляет 10 лет, в то время как более дорогие изделия итальянского производства способны функционировать не менее 30 лет.

По геометрии корпуса

Шаровые краны применяют на неравнозначных участках трубопроводной магистрали. Кран может использоваться как проходной с одинаковым или разным размером внутренней или наружной резьбы, нередко его ставят на отвод трубопроводной магистрали для слива или наполнения ее водой. Если кран применяют для полива, один из его концов оснащают штуцером с елочкой для закрепления гибкого шланга на хомуты или проволоку, для грубой очистки от песка в корпус некоторых моделей помещают встроенный фильтр.

Существуют разновидности, рассчитанные на изменение направления потока, они имеют три входа (трехходовые). Другие удобно ставить в трубопровод, изменяющий свое угловое положение – их корпус оснащен расположенными под углом присоединительными патрубками (угловые виды).

Рис. 7 Устройство, узлы и маркировка трехходового крана Bugatti

По размерным параметрам

Маркировка на крановом корпусе в виде литер DN показывает диаметр канального прохода в миллиметрах и реже в дюймах, общепринятыми считаются следующие номинальные размеры: 1⁄2 (15 мм), 3⁄4 (20 мм), 1 (25 мм), 1 1⁄4 (32 мм), 1 1⁄2 (40 мм), 2 (50 мм) дюйма. Следует отметить, что для бытовой запорной арматуры в системах холодной и горячей водоподачи, отопления, наивысшим размером считают сечение 32 мм. Практически все краны с канальными проходами до 50 мм оснащены резьбовыми патрубками, при 50 мм и выше арматуру оснащают дисковыми тарелками для фланцевого соединения.

По рабочему давлению

Номинальное давление (литеры PN с цифрой) – это второй показатель, который проставляют на корпусе всех кранов для воды. Цифровое обозначение показывает, какой напор выдерживает арматура в течение своего эксплуатационного срока при температуре окружающей среды в 20° С. Цифровое значение Pn указывают в атмосферах (барах), соответствующих 0,1 мПа, стандартные показатели 10, 16, 25, 40, реже встречается импортные модели (Bugatti) с более высокими напорными характеристиками в 50 и 64 бара.

Типу проходного канала

Шаровые краны выпускают двух видов – с редуцированным проходным каналом, на один типоразмер (1/4 дюйма) меньше сечения трубопровода, и полнопроходными. При выборе запорной арматуры стараются учитывать этот фактор, монтируя полнопроходные приборы в разрез трубопроводной магистрали, где они оказывают наименьшее гидравлическое сопротивление потоку. Модели с редуцированным канальным проходом лучше устанавливать на отводные ветви для слива или наполнения труб жидкостью – тогда их диаметр не окажет никакого влияния на производительность системы.

Рис. 8 Крупногабаритные промышленные краны с резьбой и фланцами

Методу подсоединения к трубам

Выше было отмечено, что в подавляющем большинстве случаев металлические шаровые краны для трубопроводных магистралей диаметром до 50 мм изготавливают под резьбовое соединение. Модели больших размеров от 50 мм чаще делают с фланцами. Промышленные разновидности из черных металлов выпускают под приварку, бытовые разновидности для установки в полимерные трубопроводы оснащают патрубками для спаивания (полипропилен РР), приклеивания (поливинилхлорид PVC), компрессионного или пресс соединения соответственно к трубам из полиэтилена низкого давления (ПНД) или металлопласта (PEX-AL-PEX).

Конструкции корпуса

Краны бывают с цельнометаллическими или разборными корпусами, последний вариант сборки выгоднее в том отношении, что прибор можно разобрать и поменять в нем износившиеся седельные кольца или поврежденную запорную сферу. При эксплуатации запорной шаровой арматуры рекомендуется регулярно (раз в месяц) поворачивать ручку во избежание выхода ее из строя из-за отложения на деталях известкового налета. Разборная конструкция хороша тем, что ее можно отремонтировать или прочистить при невозможности привести прибор в рабочее состояние после длительного простоя.

Рис. 9 Виды с компрессионными и пресс-фитингами для металлопластиковых труб

Форме и материалу ручки

Все виды шаровых кранов укомплектованы ручками различной формы, это сделано не случайно и определяет сферу использования приборов.

Консольные однорычажные модели стремятся монтировать в местах без непосредственного доступа людей или в ограниченном пространстве. В этом случае ручку нельзя случайно сдвинуть, а благодаря длинному рычагу ее удобно поворачивать в труднодоступном месте пальцем одной руки.
Арматуру с ручкой бабочка монтируют в точках, где возможно ее случайное касание, так как для ее проворачивания придется приложить большее усилие, чем для консольной модели, вероятность ее случайного открывания значительно снижается.
Ручка типа бабочка с одной маленькой пластиной используется для подачи воды в стиральные машины, ее также сложно повернуть случайным касанием, а небольшие габаритные размеры и одинаковое с краном хромовое напыление повышают декоративность изделия.

Ручки бытовых кранов изготавливают из стали или алюминия с порошковым напылением красного, черного или желтого цветов, полимерных материалов.

Рис. 10 Краны с полипропиленовыми патрубками под пайку

Устройству запорного элемента

Запорную металлическую сферу изготавливают двух видов (рис. 4):

С плавающей сферой. Шар имеет прямоугольную прорезь для штока в верхней части, она направлена по потоку при закрытом канале. В результате давления на поверхность шар сдвигается по прорези вдоль штока и с усилием прижимается к седельному кольцу, обеспечивая надежное и герметичное уплотнение. Плавающие шары устанавливают в арматуру относительно небольших габаритных размеров.
Со сферой на опорах. В конструкции этого типа шар через сквозное отверстие вверху фиксируется на шпинделе, а снизу имеет выступающую цапфу, которая располагается в корпусном углублении.

При запорной работе сфера находится в неподвижном положении, а герметизация проходного канала обеспечивается за счет прижимания седельных колец к ее поверхности. Конструкция отличается более легким ходом и используется в крупногабаритных изделиях, нередко нижнюю цапфу для облегчения проворачивания устанавливают на подшипники.

Рис. 11 Разновидности из полипропилена ПП и полиэтилена низкого давления ПНД

Материалу корпуса

Основной материал, из которого делают корпуса бытовых кранов – латунь, нередко она имеет оцинкованное или хромовое покрытие при использовании арматуры на видных местах (подачи воды в стиральную машину от смесителя). Существует очень дешевые модели китайских приборов, изготовленные из силумина – сплава алюминия с кремнием, однако виду хрупкости и низкой прочности материала срок их службы может исчисляться часами.

В последнее время выросло число кранов, изготавливаемых из полимерных материалов – поливинилхлорида (ПВХ), полиэтилена низкого давления (ПНД), полипропилена (ПП).

Типу привода

В быту используют краны с ручным приводом, однако в торговой сети можно обнаружить устройства, оснащенные электроприводом. В промышленности и коммунальном хозяйстве могут устанавливать шаровую запорную арматуру с гидравлическим или пневматическим управлением.

Виду рабочей среды

Бывают две основные разновидности бытовых шаровых кранов – для подачи холодной, горячей воды или газа, последние имеют ручку желтого цвета. Конструктивно приборы мало чем отличаются друг от друга, основное различие состоит в использовании разных материалов для седельных и штоковых уплотнений.

Рис. 12 Модели с электроприводом

Выпускаемый в настоящее время широкий ассортимент шаровых кранов позволяет эффективно использовать их в бытовых металлических и полимерных трубопроводах. Основными поставщиками продукции на рынок являются китайские и итальянские производители, при выборе следует учитывать не только стоимость, но и срок службы итальянских приборов в 30 лет, превышающий аналогичный показатель у конкурентов в 3 раза.

Виды шаровых кранов и особенности выбора устройства

Водопроводные краны той или иной конструкции имеются сегодня практически в любом доме. Наибольшее распространение получили шаровые изделия, изобретенные более 100 лет назад. Они долговечны, практичны, удобны в эксплуатации, легко устанавливаются и ремонтируются.

Особенности устройства и назначение

Конструкция шарового крана чрезвычайно проста и в то же время эффективна. Внутрь металлического или пластикового корпуса (седла) помещается затвор, выполненный в виде шара со сквозным отверстием. Размер отверстия соответствует габаритам входа и выхода устройства.

Шаровый элемент жестко соединяется с рукояткой, и поворачивается вслед за ее вращением. Если шар располагается в открытом состоянии (ось отверстия проходит параллельно оси корпуса), поток жидкости или газа проходит через устройство беспрепятственно, не испытывая гидравлического сопротивления. При повороте на 90°, шар разворачивается глухой стенкой по направлению к потоку рабочей среды, при этом подача носителя полностью прекращается. Поворот на меньший угол дает возможность регулировать интенсивность прохода рабочей среды.

Обратите внимание! Строго говоря, термин «шаровый» является скорее жаргонным, хотя и употребляется гораздо чаще. Верное наименование – «шаровой кран».

Специалисты отмечают следующие достоинства таких устройств:

Сравнительно небольшие габариты.
Малый вес.
Возможность работы при любой ориентации в пространстве.
Отличные показатели герметичности.
Выгодное соотношение цены и качества.

Существуют и некоторые недостатки:

Для поворота крана на 90° требуется высокий крутящий момент.
При быстром открывании крана в некоторых моделях присутствует вероятность возникновения гидроудара.
Чтобы шаровый элемент не «залип» и не утратил герметичность, кран желательно открывать и закрывать хотя бы раз в неделю.

Виды шаровых кранов и их применение

Шаровые запорные элементы используются повсеместно, поэтому их классификация достаточно обширна. Вообще, современная промышленность выпускает более 4 000 всевозможных модификаций такой запорной арматуры. Изделия разделяют по нескольким категориям.

По материалу изготовления корпуса:

Латунные. Оптимальный вариант для сетей газо- и водоснабжения с хорошим соотношением цены и качества. Не предназначены для высоких температур носителя.
Стальные. Самые доступные по цене. Имеют большой ассортимент типоразмеров. Плохо работают в сетях холодного водоснабжения. Подвержены коррозии.
Из нержавеющей стали. Более дорогие и эффективные, по сравнению со стальными устройствами.
Чугунные. Раньше считались едва ли не единственно доступным вариантом, сегодня почти полностью вытеснены с рынка. Уступают современным моделям по всем показателям.
Полипропиленовые. Монтируются в пластиковые трубопроводные системы. По прочности и долговечности почти не уступают латунным. Характеризуются сравнительно малым весом и стоимостью, не подвержены коррозии.

По типу соединения:

Муфтовые. Имеют огромный выбор типоразмеров, оснащаются резьбовыми соединениями, что делает их чрезвычайно популярными в частном строительстве и коммунальном хозяйстве.
Под приварку. Легкие и небольшие устройства. Сварное соединение с трубопроводом обеспечивает прекрасную герметичность, но значительно усложняет процедуру обслуживания и замены крана.
Фланцевые. Громоздкие изделия которые используются преимущественно на больших магистральных сетях диаметром свыше 40 мм. Удобны в обслуживании и монтаже, требуют периодического контроля состояния затяжных болтов.

По типу корпуса:

Разборные. Конструкция легко разбирается, при необходимости заменяются вышедшие из строя детали.
Цельносварные. Дешевле разборных аналогов. При выходе из строя подлежат полной замене. Учитывая срок службы порядка 15-20 лет, часто представляются более выгодным вариантом.

По способу управления:

Ручной. Наиболее распространенный в быту тип шарового крана. Поток носителя перекрывается поворотом рычага или «бабочки».
С электроприводом. Управление идет удаленно, посредством электрических сигналов.
С пневмоприводом. Еще один вариант дистанционного управления. Применяется там, где использование электричества сопряжено с определенной опасностью.
С редуктором. Устройство монтируется на кранах сечением свыше 30 см и на некоторых менее габаритных моделях, где необходимо обеспечить плавное изменение интенсивности потока носителя.

По виду прохода:

Полнопроходные. Диаметр отверстия в шаре совпадает с размерами входного и выходного отверстия крана. Используются там, где даже малые потери напора жидкости будут критическими.
Стандартнопроходные (редуцированные). Диаметр условного прохода изделия несколько выше (как правило, на один типоразмер), чем размер отверстия в шаре. Стоимость таких устройств ниже, что и обуславливает их широкое распространение. Важное преимущество такого типа изделий – в них гораздо ниже вероятность формирования гидроудара.

Как выбрать кран

Чтобы не ошибиться с выбором крана, следует учитывать ряд важных моментов:

Предназначение устройства. В соответствии с ГОСТ изделия для газопроводов идентифицируются по черной или желтой окраске рукоятки, для сетей холодного водоснабжения – по голубой. Красным цветом маркируются шаровые краны, предназначенные для сетей горячего водоснабжения.
Способ монтажа детали. На магистралях, предназначенных для транспортировки кислотных, щелочных сред, либо жидкостей с высокими температурами, предпочтение отдается устройствам под приварку.

Обратите внимание! Условный диаметр шарового крана обозначается литерами DN.

Помимо номинального прохода, на маркировке изделия присутствует информация о значениях номинального (PN) и рабочего давления, предельной допустимой температуры эксплуатации, дате выпуска детали.

При покупке устройство следует внимательно осмотреть на наличие брака – зазубрин, сколов, вмятин. Также стоит проконтролировать комплектацию, куда обязательно включаются:

Корпус.
Стальной или латунный шар.
Уплотнительная шайба.
Ручка управления.
Регулировочная гайка.
Шток уплотнения.

Также, стоит быть внимательным, чтобы вместо дорогого и долговечного латунного изделия не приобрести за те же деньги низкокачественную подделку из силумина, которая прослужит, в лучшем случае, 2-3 года. Распознать попытку обмана можно по весу – настоящая латунь очень тяжелая.

Для подключения душевых кабин, стиральных и посудомоечных машин, внутренней разводки системы водоснабжения подойдут разборные краны с резьбовым креплением. Вообще, при выборе между цельносварными и разборными деталями лучше отдать предпочтение последним, поскольку они легко поддаются ремонту, просты в эксплуатации, компактны, а также характеризуются хорошим уровнем герметичности.

Что касается стоимости, это не тот вопрос, где следует любым способом пытаться сэкономить. Дешевый кран плохого качества не только прослужит на порядок меньший срок, но и имеет все шансы стать причиной серьезных неприятностей – от затопления соседей снизу до опасной для жизни утечки газа.

Самыми дешевыми ожидаемо считаются изделия умельцев из Поднебесной, наиболее дорогими – итальянские устройства. Российские краны относятся к средней ценовой категории, предлагая разумный компромисс между экономией и качеством.

Обратите внимание! Своеобразным знаком качества изделия служит характерный блеск металлического корпуса. Блеск появляется после опыления латунного сплава дорогостоящим хромом или никелем.

К чему приводят ошибки при выборе

Неправильный выбор модели шарового крана чреват серьезными последствиями.

Так, если в систему холодного водоснабжения установить стальное изделие, оно может быстро (за 3-6 месяцев) прийти в негодность. Причина – повышенное содержание кислорода в жидкости, способствующее интенсивному образованию ржавчины. Для таких сетей лучше предпочесть изделия с покрытым резиной клином.

Если, напротив, в системе работает носитель с высокими температурами (150°С и выше), ошибкой будет эксплуатация изделий с фторопластовым уплотнителем. Для сохранения герметичности здесь лучше подойдут краны с уплотнением типа металл по металлу.

В трубопроводных сетях, по которым циркулирует техническая вода, содержащая твердые фракции, устанавливать бытовые шаровые краны не рекомендуется. Примеси быстро выведут из строя уплотнительные кольца, и устройство перестанет правильно функционировать.

Особенности установки

Устанавливать шаровый кран можно практически в любом месте трубопровода. Резьбовые изделия легко устанавливаются самостоятельно. В заранее определенном месте труба отрезается, на ней накручивается резьба, наматывается уплотнитель, закрепляется запорный элемент.

Установка приварных или пластиковых кранов потребует использования сварочного аппарата или специального паяльного устройства соответственно.

При горизонтальном размещении крана, поворотная ручка располагается сверху (допускается отклонение от вертикали не более 45°).

Это важно! Кран устанавливается с учетом стрелки, размещенной на корпусе устройства и показывающей направление движения рабочей среды по трубопроводу. Если стрелка отсутствует, допускается монтаж устройства любой стороной.

После установки кран обязательно проверяется на работоспособность и герметичность во всех положениях. Также, важно убедиться в том, что свободному вращению рычага или «бабочки» ничего не препятствует.

Шаровой кран – описание и применение

Один из видов запорной арматуры – шаровой кран, запирающий орган которого выполнен в форме шара. В настоящее время, этот тип кранов, пожалуй, самый применяемый.

Эти краны нашли свое применение в системах транспортировки сред по трубопроводам с различными режимами работы (температура, давление, рабочая среда).

Кроме запирания потока рабочей среды, шаровые краны могут использоваться и в качестве регулирующей аппаратуры.

Рисунок 1. Запорный элемент в разрезе

Первые образцы кранов, появившиеся более 100 лет назад, не обеспечивали необходимой герметичности.

Появление и внедрение различных полимерных материалов, их активное внедрение в производстве арматуры, в качестве уплотнений и герметизирующих прокладок, позволило обеспечить этим кранам требуемую герметичность.

Роль запирающего органа в таких кранах, выполняет затвор, выполненный в виде шара.
По оси шара, расположено отверстие, которое по своему диаметру приближено к диаметру трубопровода, для которого этот кран будет применяться.
Достаточно повернуть, этот шар на 90 градусов и поток будет надежно перекрыт.

Гидравлические потери, от применения полнопроходных шаровых кранов, практически стремятся к нулю. Она, по сути, равна потерям при движении потока в трубе по длине равной длине крана. Это значительно выше, чем у запорных элементов другого типа и привело к тому, что шаровые краны стали применяться на магистральных трубопроводах.

К достоинствам шаровых кранов можно отнести следующее:

простота и надежность конструкции;
малые габариты;
широкая сфера применения.

Седло корпуса, выполняются из фторопластовых колец, именно этот материал и придает плавность поворота затвора.

На кранах малых диаметров, поворот крана исполняется вручную, при эксплуатации кранов на больших диаметрах труб, для управления краном используются

электрические,
гидравлические,
пневматические приводы.

Рисунок 2. Шаровой кран в разрезе

На рисунке 2, показаны основные части крана: 1 – рукоятка, со шпинделем, 2- корпус, 3 – запорный элемент, 4 – седло.

Шаровые краны имеют два конструктивных исполнения.

Конструкции кранов имеют два типа, с запорным элементом в опорах и плавающим.

Принципиальное отличие состоит в том, что в одном случае пробка установлена и поворачивается в опорах, а седла под давлением потока, прижимаются к шаровой поверхности. Такая конструкция называется с шаром в опорах.
Во второй конструкции шар не имеет жесткой связки со шпинделем и под давлением потока прижимается к уплотнительному кольцу. Но такая конструкция требует значительных усилий при поворачивании затвора и применяется на кранах с рабочими диаметрами до 200 мм

Некоторые товары из каталога:

Исполнения шаровых кранов

Шаровые краны выпускаются под различные способы монтажа в трубопроводных системах, на рисунках ниже приведены различные виды кранов.

Рисунок 3. Шаровой кран под приварку

Рисунок 4. Шаровой кран для подземного монтажа, под приварку


Рисунок 5. Шаровые краны для фланцевого монтажа

Применение шаровых кранов

Материалы, применяемые для изготовления кранов, их конструкция, простота эксплуатации обеспечили их широкое применение, в трубопроводах для транспортировки разных сред. В число этих сред входят – газы, жидкие агрессивные и неагрессивные среды, сыпучие смеси.

Шаровые краны применяются в следующих диапазонах:

диаметры трубопроводов от 15 мм до 250 мм;
рабочие давления от 6 бар до 40 бар;
рабочие температуры от -20 0 С до 200 0 С.

При выборе крана для применения в конструкции, необходимо руководствоваться типом применяемой жидкости, условиями монтажа, параметрами давления, температуры и диаметра трубопровода.

Виды шаровых кранов для воды: характеристики, плюсы и минусы, нюансы выбора

Шаровые краны для воды встречаются сегодня в каждом доме. Более того, разные виды шаровых кранов применяются почти во всех отраслях промышленности и могут использоваться в качестве запорной и регулирующей арматуры. Как выбрать кран в зависимости от области применения и требований к функциональности? Об этом, а также о классификации шаровых кранов и пойдет речь в статье.

Принцип работы и область применения шаровых кранов

Шаровой кран был изобретен уже более века назад. Конструкция его достаточно проста. Внутри трубы скрыт запирающий элемент в форме шара (отсюда и название) со сквозным отверстием. Он прочно соединен с рукояткой и поворачивается вместе с ней. Когда кран открыт, ось отверстия совпадает с потоком воды, в закрытом состоянии шар повернут к потоку глухой стенкой.

Это интересно!

Первые шаровые краны не пользовались большой популярностью, так как зачастую не могли перекрыть воду полностью. Протечки образовывались из-за неплотного прилегания элементов. Проблема решилась к концу XX века благодаря изобретению синтетических уплотнителей — каучука и фторопласта.

Сейчас шаровые краны повсеместно используются в водоснабжении для регулирования потока воды и его перекрытия, в том числе в смесителях, при установке стиральных и посудомоечных машин, счетчиков и сантехники. Аналогичные конструкции применяются в отопительных системах, газопроводе и даже в крупной промышленности: нефтегазовой, химической, пищевой. Причин для такой популярности много.

В первую очередь шаровые краны полюбили за простой принцип работы и минимальные требования к техобслуживанию.
Благодаря современным уплотняющим материалам обеспечена полная герметичность конструкции, вероятность протечки сведена к минимуму.
Перекрытие потока при помощи шарового крана происходит почти моментально. При этом риска гидроудара практически нет: кран срабатывает плавно.
Открытый шаровой кран не задерживает поток, пропуская до 99%.
Шаровой кран может одинаково эффективно работать как с чистыми, так и с загрязненными и даже вязкими средами. При этом внутри не скапливается грязь и не образуются застои.

Для максимально эффективного исполнения функций краны изготавливают разной конструкции, диаметра и из различных материалов. Для горячего и холодного водоснабжения, для регулировки отопления и для газопровода нужны разные типы шаровых кранов. О них и пойдет речь ниже.

Классификация шаровых кранов

По проходимости

Неполнопроходные , или стандартнопроходные (от 50 до 80%). Диаметр отверстия такого крана меньше, чем у трубопровода, в который он устанавливается. Поэтому коэффициент гидравлического сопротивления у неполнопроходных кранов больше. Так что их использование возможно, если небольшое снижение напора не имеет принципиального значения, например при установке обычной сантехники или бытовой техники. Краны этого типа отличаются низкой стоимостью за счет более экономичного использования металла при производстве. С помощью неполнопроходного шарового крана можно быстро перекрыть рабочую среду, вероятность гидроудара при этом очень низкая.
Полнопроходные (от 80 до 100%). Диаметр отверстия крана равен диаметру трубопровода. Отличаются более низким коэффициентом гидравлического сопротивления: потери напора сведены к минимуму. При этом стоимость полнопроходных кранов довольно высока. Как правило, они используются там, где установлено диагностическое или очистительное оборудование.

По типу присоединения

Приварные . В случае если требуется крепкое соединение, шаровой кран устанавливают при помощи сварки. Обычно она используется в местах, где нужно максимально усилить безопасность и прочность установки, а также на труднодоступных участках. Работа с агрессивными средами или при высоком давлении может привести к неисправности кранов с другим типом соединения. Приварные шаровые краны изготавливаются только из стали, разрешенной ГОСТом.
Приварные краны отличаются полной герметичностью, а также простотой и быстротой установки: не нужно никаких крепежей, только сварочный аппарат. Они достаточно дешевые в сравнении с другими типами шаровых кранов. К недостаткам сварного типа можно отнести сложность его демонтажа: придется срезать и менять кран вместе со всей арматурой.
Фланцевые . Отличаются большим диаметром и поэтому используются в основном в промышленности для жидких и газообразных сред. Могут применяться в случае, если в помещении нельзя проводить сварку. Устанавливаются при помощи двух дисковых соединительных элементов. В зависимости от того, есть ли необходимость демонтировать и снова собирать в последующем трубопроводную сеть, можно выбрать:
- разборные фланцевые шаровые краны (с возможностью заменить отдельные детали);
- неразборные фланцевые шаровые краны (корпус сварной, поэтому заменить его можно только целиком).
Муфтовые . Данный тип чаще всего используется в городском водо- и газопроводе, в бытовых условиях. Отличаются простотой установки, так как имеют резьбу в месте присоединения. Однако собирать их следует аккуратно: халатное отношение к установке может привести к скачкам давления и быстрому выходу крана из строя. Муфтовые шаровые краны бывают монолитными (самый дешевый вариант), двухсоставными и трехсоставными. В последних можно проводить ремонт вручную, просто заменив уплотнитель.
Комбинированные . У комбинированных шаровых кранов очень широкий спектр применения. Их преимущество — в универсальности. Например, с одной стороны может быть муфтовое соединение, с другой — фланцевое или приварное.

По направлению потока и числу патрубков

Угловые . Используются при монтаже на труднодоступных участках или в местах изгиба.
Проходные . Самый распространенный тип, не меняют направления потока.
Трехходовые . Имеют два входных патрубка и один выпускной, используются при разветвлении магистралей, в том числе для смешивания разных сред.
Многоходовые . Так же как и трехходовые шаровые краны, они применяются при смешивании или разъединении потоков.

Типы материала, из которого изготавливают краны

Какие бывают шаровые краны в зависимости от материала, из которого их изготавливают, и есть ли между ними различия? Безусловно, отличия имеются. Большая разница ощутима даже между шаровыми кранами из разных видов металла, а в качестве сырья может использоваться еще и пластик.

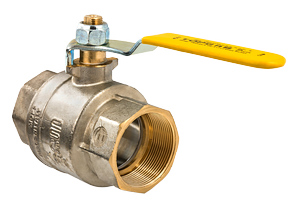

Латунные шаровые краны . Хорошо подходят как для воды, так и для газа. Распространены в бытовой сантехнике из-за низкой стоимости и устойчивости к повреждениям. Максимальная рабочая температура — 150 о С.
Бронзовые краны . Технические характеристики аналогичны латунным кранам. Не рекомендуется использовать для рабочей среды с температурой выше 150 о С, а также для агрессивных и слабоагрессивных сред.
Стальные шаровые краны . Используются как в промышленном производстве, так и в жилищном строительстве. Однако в быту применяются редко из-за высокой стоимости. Как правило, производятся из углеродистой стали. Подходят для горячей воды и газа, но могут нестабильно работать при температуре ниже –40 о С. Исключение составляют шаровые краны из легированной стали: они выдерживают температуру до –60 о С. Надежны в эксплуатации.
Чугунные краны . Отличаются высокой стоимостью, при этом характеристики совпадают с характеристиками стальных кранов. Поэтому большинство производителей отказались от них, и в продаже сантехнические изделия из чугуна можно встретить очень редко.
Полипропиленовые шаровые краны . Они дешевые, легкие и не подвержены коррозии. Краны из полипропилена (пластика) устанавливают только на пластиковые водопроводные трубы с температурой потока не выше 65°С: при высокой температуре изделие деформируется. Однако даже при работе с холодным потоком пластик недолговечен.

Чтобы правильно выбрать шаровой кран, нужно обращать внимание на материал и диаметр трубы, доступность места установки и необходимую степень надежности. В быту в основном используются латунные муфтовые краны, но в некоторых случаях могут потребоваться другие типы. И не следует забывать о том, что любой кран нужно устанавливать по всем правилам, иначе высока вероятность протекания.

Использование шаровых кранов

Запирающий или регулирующий элемент водопровода – шаровой кран – незаменимый прибор, широко распространенный в быту.

Свое название для шаровых кранов дало устройство – внутри механизма арматуры расположен шарик, который перекрывает поступление воды в трубы эффективно и надежно.

Без использования шаровых кранов невозможна установка водяных счетчиков и подвод водопровода к бытовым приборам. Объясняется популярность шаровых кранов легкостью их монтажа, надежностью и долговечностью.

Шаровая конструкция применяется уже более ста лет, практически не изменяясь и не трансформируясь. Сегодня усовершенствованные краны со сферическим механизмом производят и предлагают нам десятки производителей с тем или иным успехом.

Можно с ходу отметить несколько характерных положительных особенностей шаровых кранов. Среди них:

• Высокая надежность и герметичность конструкции;
• Простота конструкции и ее эффективность;
• Небольшие габариты, которые будут удобны даже в маленькой кухне;
• Отсутствие в конструкции застойных зон, вместо которых прямой проток воды;
• Быстрый поворот и запор системы;
• Возможность использования в местности с загрязненной водой, требующей дальнейшей очистки от примесей разного спектра.

Существует несколько видов ручек для кранов с шаровым механизмом. Консольная ручка – продолговатая – требует для поворота большего пространства, что не всегда удобно в условиях маленькой комнаты.

А вот ручка-барашек отлично уместится в ограниченном пространстве. При выборе учитывайте это.

Изготовление кранов с шаровым механизмом производится из разнообразных материалов. Выбирайте надежного производителя, чтобы быть уверенным, что вода не получает дополнительных вредных примесей при прохождении через запорный механизм.

Полнопроходной шаровой кран Eco-green

Большой ассортимент – итог длительной деятельности профессионалов в улучшении эксплуатационных и технических параметров изделий итальянской фирмы.

Но совершенство не имеет предела. И, ООО «Структура-Бугатти» представляет свои новинки – серия шаровых кранов Kentucky, а также Eco-Green.

Полнопроходной шаровой кран Eco-Green изготовлен из латуни с очень низким содержанием свинца по сравнению с аналогичными изделиями Valvosanitaria Bugatti.

Химический анализ, проведенный специалистами, показал, что обычно содержание свинца составляло 1,3%, а у нового крана этот показатель еще меньше. В результате чего, кран Eco-Green имеет повышенную экологическую составляющую и вполне соответствует своему названию.

Детали крана не проходят процедуру никелирования, это получается возможным, благодаря использованию технологии тройного экологического сплава.

Отпадает необходимость в нанесении дополнительного защитного покрытия. Простыми словами, в системе производства исключены гальванические процессы, которые так вредят окружающей среде. Также, в воду не попадает никель.

Впоследствии предполагается, что эта технология будет использоваться и в других изделиях этой фирмы. Таким образом, гальваника на заводах Bugatti исчезнет, что, несомненно, обрадует европейских потребителей, которые очень критичны в вопросах экологии.

Читайте также: Водоем во дворе

Изюминкой новых кранов стали отверстия в шаре. Благодаря этому, вода постоянно промывает корпус и не застаивается в нем. А сделано это для того, чтобы предотвратить размножение опасной бактерии, которая очень быстро размножается в теплой стоячей воде.

Она может вызвать у человека очень редкий вид пневмонии – легионеллез. Впервые об этой болезни стало известно в 1976 году, а сегодня она заботит почти всю Европу.
Отверстие в шаре крана, также способствует выравниванию давления в корпусе арматуры и всем трубопроводе. Таким образом, избегается замерзание среды.

В новых кранах используется система тройного уплотнения штока: одно кольцо резиновое из БНК, а другие два из фторопласта. Эта система в разы увеличивает срок службы, а также повышает надежность крана.

Во избежание взрывоопасности кранов, шток интегрируется из внутренней части корпуса, прочем, как и у большинства последних изделий.

Краны выполняются с разными вариантами резьбового соединения: штуцерное, муфтовое и с накидной гайкой. Также в ассортименте имеются водоразборные арматуры Eco-Green и краны с фильтрацией.

Использование шаровых кранов довольно широко:

• В первую очередь, при траспортировке воды в трубопроводе для горячей и холодной жидкости;
• В трубопроводах при транспортировке газа и нефти;
• Для регулировки подачи воды к учреждениям и домам;
• В газовой системе.

При подготовке к монтажу трубопровода в доме тщательно выбирайте всю используемую арматуру. Зачастую, на качество и длительность работы готовой системы влияют материалы, из которых изготовлены трубы и краны и сопутствующие материалы.

Если вы хотите освоить самостоятельный монтаж водопровода, отправляйтесь на строительный форум на нашем сайте. Наши специалисты подскажут вам, как провести работу грамотно и оперативно.

Шаровой кран

Шаровой кран ─ трубопроводный кран, запирающий или регулирующий элемент которого имеет сферическую форму. Разновидность шарового крана ─ сегментный шаровой кран с запирающим или регулирующим элементом в форме сегмента шара.

Шар поворачивается вокруг собственной оси, расположенной произвольно относительно направления движения потока рабочей среды.

Краны шаровые начали применять в начале XX столетия. Они ─ результат логического развития традиционных конструкций (конусных и цилиндрических кранов), превратились в многообещающее и перспективное направление развития трубопроводной арматуры.

Преимущества шаровых кранов:

Такие же, как и у других кранов, только более ярко выраженные.

Особенности конструкции шаровых кранов позволяют в еще большей степени проявиться целому ряду преимуществ, свойственных крану как типу трубопроводной арматуры. Это, прежде всего, ─ минимальное гидравлическое сопротивление (еще меньшее, чем у конусных и цилиндрических кранов), низкий крутящий момент, компактность и очень важное для любой трубопроводной арматуры качество ─ высокая герметичность.

Указанная в техническом описании моделей от ведущих производителей герметичность по классу А согласно «ГОСТ 9544-2005. Арматура трубопроводная запорная. Классы и нормы герметичности затворов» означает, что для кранов с номинальным диаметром от DN 3 до DN 200 при номинальном давлении PN до 420, а для кранов с номинальным диаметром от DN 250 до DN 2000 при давлении PN до 200, в течение всего времени выдержки видимые утечки отсутствуют.

Еще одно достоинство шаровых кранов ─ компактность ─ позволяет за счет уменьшения габаритов экономить место, делая возможной их установку в ограниченном пространстве, например, в параллельной системе трубопроводов.

Шаровые краны отличает нечувствительность к перепадам давления а, значит, гидроударобезопасность.

В случае полного открытия полно проходного шарового крана его проходное сечение сопоставимо с диаметром трубопровода, что означает отсутствие изменений в гидравлических параметрах управляемой рабочей среды. Кроме того, в полнопроходном шаровом кране в силу особенностей его конструкции не происходит застаивание твердых частиц, выпадающих из содержащих их жидкостей, а, значит, не образуется осадок.

Применение шаровых кранов

Свойственные шаровым кранам широкий диапазон размеров, легкая встраиваемость в любые технологические линии, наличие различных способов присоединения к трубопроводам и возможность установки разных приводов способствуют расширению сферы их применения. Краны шаровые используют для управления самыми разными по своему составу и свойствам рабочими средами ─ жидкими, газообразными, содержащими твердые частицы. Краны шаровые не только успешно справляются с высокотемпературными рабочими средами, но и способны функционировать в окружающей среде с повышенной или пониженной температурой (например, в криогенной технике для перемещения жидкого азота или кислорода), в т. ч. в режиме непрерывной эксплуатации.

Шаровые краны для воды управляют потоками как обычной «водопроводной» воды, циркулирующей в сетях водоснабжения, так и дистиллированной, термальной (минеральной), морской (соленой). Вода может быть не только чистой, но и содержать твердые, в т. ч. абразивные частицы, ржавчину, известь, лакокрасочные материалы, включая растворители и прочие химические загрязнители; быть перегретой до 200 и более градусов Цельсия и очень холодной, с температурой от минус 30 O C, за счет содержания этиленгликоля или пропиленгликоля.

Шаровые краны используют в трубопроводных системах, перемещающих весь спектр нефтепродуктов: нефтехимическое сырье, смазочные вещества, светлые нефтепродукты, бензин, дизельное топливо, мазут и даже такие вязкие составы как строительный и дорожный битум.

Но водой и нефтепродуктами перечень рабочих сред, потоками которых можно управлять с помощью шаровых кранов, не ограничивается. В него входят также разнообразные продукты химического производства: щелочи, кислоты, растворители (например, ацетон), лаки, краски, сода, изоцианаты, используемые для изготовления пенопластов, резины, ЛКМ и клеев, перекись водорода, метан, этилен, другие вещества.

Устанавливаемые на водо-, нефте-, газо-, продукто- и иных трубопроводах краны шаровые используют во многих отраслях народного хозяйства с разными требованиями к трубопроводной арматуре и разными условиями ее эксплуатации. В химической промышленности, где часто приходится иметь дело с необычайно агрессивными рабочими средами. В горнодобывающей (особенно на производствах, занятых обогащением полезных ископаемых) и металлургической отраслях, для которых свойственны особенно тяжелые условия эксплуатации. На распределительных станциях газопроводов, предприятиях нефтедобычи и нефтепереработки. В требующих особой чистоты, а порой стерильности фармацевтических производствах и предприятиях пищевой промышленности, например, при изготовлении спиртосодержащих напитков. В тепло- и электроэнергетике (ТЭЦ, ГРЭС, ГЭС, котельные, системы водоподготовки и водоочистки) и системе жилищно-коммунального хозяйства (теплосети и сети горячего и холодного водоснабжения и канализации).

Конструкция шарового крана

Различают несколько способов установки шара в корпус шарового крана.

Корпус может представлять собой составную конструкцию из двух (2-составная) или более частей (как правило, 3-составная), соединенных между собой болтами (очень похоже на фланцевое соединение). Преимущества такого технического решения очевидны ─ простота обслуживания и ремонта. Так, трехсоставная конструкция позволяет заменять и затягивать прокладки, проводить техническое обслуживание и ремонтные работы без демонтажа крана.

Но при эксплуатации шаровых кранов с составным корпусом следует учитывать возможность нарушения герметичности и непроизвольного раскрытия разъемов в случае нарушения регламента технического обслуживания.

Возможны конструкции с разъемами в верхней части корпуса либо разъемами, расположенными перпендикулярно или под углом к оси трубопровода. Через них в корпус вставляются шар и уплотнительные кольца. Наконец, еще один вариант ─ заваренный корпус, не имеющий разъемов.

В зависимости от способа фиксации запирающего (регулирующего) элемента, различают две возможные модификации подвижного сопряжения: краны шаровые с плавающей пробкой (с плавающим шаром) и краны шаровые с пробкой в опорах (шаром с фиксированной осью). В первом случае уплотнение запорного органа происходит благодаря самоуплотнению ─ плавающий шар под воздействием давления рабочей среды прижимается к седлу и фиксируется уплотнительными седлами, которые воспринимают нагрузку от перепада давления. Это гарантирует надежное плотное без утечек прилегание шара к седлу, а также «автоматическую» компенсацию износа седла.

Во втором случае ─ пробка фиксируется цапфами в крышке и корпусе крана, вследствие чего нагрузка приходится на подшипники опор. Особенности конструкции не могут не влиять на функциональные свойства шаровых кранов разных исполнений. Краны шаровые с плавающей пробкой используют при более низких давлениях и температурах, а краны шаровые с пробкой в опорах устанавливают на трубопроводах большого (более 500 мм) диаметра.

В конструкции шаровых кранов могут реализовываться различные конструктивные решения, направленные на увеличение их функциональности. Так, в шаровых кранах с V-образным вырезом удается обеспечить сплошной поток с небольшими перепадами давления, что делает возможным их использование для управления пульпами и вязкими жидкостями.

Чтобы снизить повышенные усилия, действующие на седла в шаровых кранах с большим номинальным диаметром и приводящие к преждевременному износу уплотнительных поверхностей, может предусматриваться предшествующий повороту шара автоматический отжим уплотнительного кольца под действием рабочей среды. Еще один способ снизить механические нагрузки на седла ─ подача на них смазки.

Также как и для других видов арматуры для шаровых кранов можно использовать различные типы присоединения к трубопроводу. Наибольшее распространение получили фланцевый, под приварку и муфтовый.

Из чего сделаны шаровые краны

Корпуса шаровых кранов изготавливают из чугуна, углеродистой или нержавеющей стали (поковок, проката и литья), а кранов с небольшим номинальным диаметром ─ еще и из сплавов цветных металлов. Использование шаровых кранов с корпусом из нержавеющей стали актуально не только для управления агрессивными рабочими средами, но и средами, требующими соблюдения высоких стандартов чистоты, например, в пищевой промышленности, а также в функционирующей при очень низких температурах криогенной технике.

Запирающий (регулирующий) элемент шарового крана ─ шар─ изготавливают из стали, латуни, керамики. Для шара очень важно качество обработки поверхности ─ чем оно выше, тем ниже трение и износ седел. Шары из нержавеющей стали отличаются высокой устойчивостью к коррозии. Стремление получить еще более стойкие к износу и коррозии шаровые краны привело к появлению шаров из керамических материалов.

Перечень материалов, из которых изготавливают седла шаровых кранов, включает резину, фторопласт, нейлон, полиэстер, бронзу и другие материалы. Их выбор зависит от условий работы шарового крана и свойств рабочей среды. В кранах, используемых при высоких температурах, на абразивных средах и в условиях пожароопасности устанавливают твердые металлические уплотнения. Их также применяют при больших перепадах давления и высокой скорости рабочей среды. Кроме того, повышенным температурам эффективно противостоят терморасширенный графит и полиамид.

Износостойкостью и способностью обеспечить высокую герметичность отличаются уплотнения из фторопласта, в т. ч. фторопласта с наполнителями из стекла, графита, металлического порошка.

Управление шаровыми кранами

Управление шаровыми кранами может осуществляться посредством ручного (рукоять, маховик, через редуктор) или не полноповоротного механизированного привода ─ пневматического (одностороннего или двухстороннего действия), электрического (в общепромышленном или взрывозащищенном исполнении), гидравлического. Краны с механизированным приводом применяются в трубопроводах с высоким давлением и большим диаметром. Дополнительно они могут снаряжаться ручным дублером. Шаровые краны с пневмоприводом комплектуются электропневматическим распределителем и блоком конечных выключателей.

При расчете привода шаровых кранов учитывают следующие факторы: скорость и вязкость рабочей среды, коэффициент трения материалов уплотнения, воздействие температуры.

Учитывая, что для шаровых кранов очень важно, чтобы за цикл совершался поворот ровно на 90 O , на них могут монтировать регулируемые путевые выключатели, обеспечивающие точность положений «открыто» и «закрыто», а чтобы предотвратить риск случайного вмешательства шарового крана в работу трубопроводной системы─ механические фиксаторы органов управления крана в крайних положениях.

Первой областью применения появившихся перед началом Второй Мировой войны шаровых кранов были топливные системы авиационной техники. Но очень быстро ими заинтересовались в других отраслях промышленности, и уже в 50-е годы XX столетия началась масштабная экспансия шаровых кранов в самые разные направления технологий. Процесс этот продолжается и сегодня.

За прошедшие десятилетия в развитии шаровых кранов сделан огромный шаг вперед: резко увеличились объемы их производства, созданы новые конструкции, в которых нашли свое место разнообразные инновации и оригинальные технические решения. Шаровые краны с полным основанием можно считать одним из флагманов современной трубопроводной арматуры.
