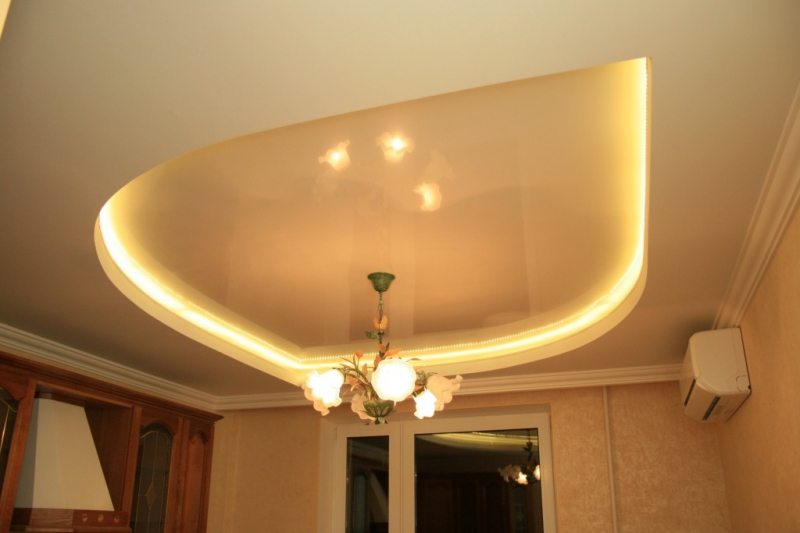

Все более популярным становится использование светодиодных подсветок для натяжных потолков, способных хорошо отражать свет и создавать иллюзию высоты. Устройство потолка своими руками из гипсокартона очень часто сопровождается монтажом светодиодного освещения.

Следует помнить о том, что освещение должно гармонировать с интерьером.

Светодиоды при их изготовлении монтируются в специальные ленты, делающие монтаж удобным. Низкий уровень энергопотребления и большой срок службы позволяет использовать светодиоды в рекламной индустрии.

Схема крепления светодиодных лент.

Создавать светодиодные светильники можно своими руками. Устанавливать подсветку потолка следует, скрывая ленту со светодиодами за плинтусами потолков или в нишах, чтобы освещение не могло ослеплять глаза. В любом случае освещение должно быть отраженным. Создать такую ленту можно своими руками, поменяв на светодиоды электрические лампы.

Схема монтажа светодиодных лент не представляет особой сложности, поэтому монтировать подсветку потолка по силам даже старшекласснику, имеющему представление об электрических цепях.

Перед устройством светодиодную подсветку рассчитывают в зависимости от необходимого количества погонных метров и мощности ленты, которая определяется типом светодиодов. Определяющим показателем уровня мощности является число светодиодов, расположенных на 1 погонном метре ленты.

Типы светодиодов и особенности выбора светодиодной ленты

Схема светодиодного освещения в квартире.

Различают два разных типа светодиодов, отличительной характеристикой которых являются их габаритные размеры. Чтобы не делать из светодиодов светильник, можно купить светодиодные ленты, типы которых обозначают: SMD 5050, SMD 3528. Можно выделить следующие показатели мощности, зависящие от наличия числа светодиодов на 1 погонном метре:

При выборе подсветки обращают внимание на то, многоцветной или одноцветной она является, что влияет на ее стоимость. Если лента многоцветная, то необходимо приобретение контроллера, позволяющего управлять цветами, которые зависят от кристалла, имеющегося в полупроводнике. Можно выделить три цвета светодиодов: синий, красный и зеленый.

Если необходимо взять для монтажа освещения 10 м подсветки из светодиодов марки SMD 3528, то при наличии 120 светодиодов на 1 погонном метре потребляемая мощность составит 72 Вт. Вместе со светодиодной лентой обычно приобретают устройство, которое называется контроллер, а также блок питания, необходимый для подключения ленты.

Блок питания и контроллер при покупке следует выбирать с учетом запаса их мощности, составляющего около 30% от установленного показателя. Перед подключением следует определиться с показателем мощности блока питания, зависящим от типа ленты и количества светодиодов, расположенных на 1 погонном метре.

Потолок с контурной подсветкой предполагает наличие подсветки SMD 3528, имеющей 60 диодов на 1 погонном метре. С этой целью можно использовать и ленту марки SMD 5050 (30 диодов). При полном или частичном освещении комнаты потребуется наличие ленты SMD 3528, имеющей плотность 120 диодов. Можно использовать подсветку SMD 5050, имеющую 60 диодов на 1 погонном метре.

Вернуться к оглавлению

Как правильно установить светодиодную подсветку

Вернуться к оглавлению

Подготовительный этап и подготовка материалов

Монтаж контурной и направленной подсветки.

Перед тем как сделать светодиодную подсветку, необходимо спаять и соединить ленту, затем проверить качество ее соединения с контроллером, блоком питания и розеткой. Чтобы правильно разрезать и спаять ленту, подсоединив в специально обозначенных местах каждый провод, требуется обратить внимание на специальные метки.

Перед монтажом следует заранее приобрести более прочные провода необходимой длины, чтобы заменить ими бывшие провода подсветки, которые являются очень тонкими и могут сломаться. Отпаяв тонкие провода ленты, новые требуется прочно закрепить в каждом из гнезд контроллера и блока питания, оснащенных специальной клеммной коробкой. При этом потребуется установка концевиков, имеющих сечение, равное 0,75 кв.мм.

При длине подсвечиваемого участка более 10 м отдельные отрезки ленты подключаются с помощью параллельного соединения. Отрезки можно брать длиной в 5 метров. Для крепления подсветки к стене необходимо подготовить полистирольный карниз, прикрепив его на стену.

Под монтаж ленты можно использовать не только выбранную основу, но и специальную металлическую, то есть профиль из металла или алюминия. Чтобы крепление ленты было надежным, поверхность очищают от сколов, убирают с нее пыль и обезжиривают с применением спирта.

Для монтажа следует иметь под рукой медные провода сечением 0,75 кв.мм. Соединитель, или коннектор, как еще называют провода, может быть использован нескольких цветов. Это позволит не создавать путаницы между цветами светодиодов. Можно использовать одноцветные провода, наклеив на них цветную изоленту.

Вернуться к оглавлению

Какими инструментами монтируют подсветку

Инструменты необходимые для работы: дрель, кусачки, маркер, ножовка, угольник.

Сделать светодиодную подсветку потолка помогут следующие инструменты:

Чтобы обрезать провод, используют кусачки или плоскогубцы, имеющие с боку щеки, необходимые для того, чтобы ими перекусывать провод.

Чтобы сделать красивый и надежный светильник из светодиодов своими руками, обязательно используют паяльник. Потребуется паяльник с минимальной мощностью в 25 Вт.

Один из наиболее популярных видов припоя имеет марку ПОС, то есть припой оловянно-свинцовый. Температура плавления припоя определяется процентным составом олова и свинца, она может достигать разных значений. Припой марки ПОС, являясь мягким, имеет температуру плавления 300°C.

Пинцет, являясь необходимой вещью в процессе пайки, применяется для удобства поддержки деталей и проводов. Вместе с тем пинцет способен выполнять функцию отвода тепла, поскольку при перегреве светодиоды могут перестать выполнять функцию освещения.

Флюсы используются при пайке, так как в них имеется содержание кислот и солей металлов. Очень подходит для пайки не только канифоль и флюс, но и аспирин. Работать с ацетилсалициловой кислотой необходимо предельно внимательно и осторожно, поскольку его пары при нагреве способны сильно раздражать легкие и носоглотку. Если используется паяльная кислота, то ее после пайки смывают водой, поскольку реакция может продолжаться и перейти на детали подсветки.

Вернуться к оглавлению

Выбор отопительного котла

Описание этапов работ по монтажу каркаса для ниши

Схема подключения светодиодной ленты.

На первом этапе монтажа ниши делают специальные метки на потолке или стенах, заранее рассчитав все размеры короба. Соединять все отметки на стенах следует в горизонтальном направлении, используя натяжной отбивочный шнур. При неровных углах в помещении необходимо применять угольник при разметке.

Крепление направляющих каркаса должно производиться на каждом профиле конструкции ниши. Расположение направляющих профилей, укрепленных полочками вниз на потолке, должно иметь направление к противоположной стороне.

Изготавливаемые из потолочного профиля стойки-подвесы нарезаются на отрезки, равные размерам высоты короба. В каждой из отметок для сгибов стоек необходимо сделать надрезы размером по 5 см. Затем делают отгибание задней части профиля вовнутрь. После этого подготавливают заготовки, специально нарезанные для нижней части короба, выступающие от профилей, которые являются направляющими. Они укреплены на потолке с учетом ширины ниши. С целью крепления заготовок используют саморезы по металлу.

Далее нарезанный на отрезки потолочный профиль подготавливают для того, чтобы вставить при устройстве каркаса другие отрезки, равные по ширине. Так можно заглушить все части конструкции, которые являются наиболее выступающими. Когда каркас для ниши из гипсокартона готов, делают монтаж подсветки.

Вернуться к оглавлению

Рекомендации по выполнению монтажных работ

С помощью контроллера можно добавлять и уменьшать количество того или иного цвета подсветки. При покупке новой мебели или какого-нибудь другого предмета интерьера цветовая гамма в помещении может быть изменена. Выбор подсветки осуществляют с учетом дизайна комнаты.

Подсветка потолка светодиодной лентой

На сегодняшний день существует большое количество осветительных приборов, с помощью которых можно воплотить в реальность большое количество дизайнерских задумок. Как известно, светом можно визуально разделить на зоны помещение, сделать акценты на определенных декоративных элементах. Монтаж светодиодной ленты – уникальная возможность сделать помещение необычным, используя разнообразные оттенки для освещения.

Особенности установки светодиодной ленты

Как показывает практика, сделать подсветку из светодиодной ленты в помещении самостоятельно не так сложно, как может показаться многим изначально. Среди основных этапов можно отметить следующие моменты:

  • обрезка светодиодной ленты;
  • подключение нескольких частей друг к другу;
  • подключение адаптера;
  • установка контроллера.

В процессе проведения работы нужно учитывать, что резать гибкую подсветку нельзя в произвольном месте. Обусловлено это тем, что будет нарушена электрическая цепь, в результате чего устройство выйдет из строя полностью либо частично.

Как собрать светодиодную ленту своими руками

Если планируется самостоятельно собрать диодную подсветку для потолка, то рекомендуется предварительно изучить следующие принципы подключения:

  • подключение осуществляют с одной стороны;
  • несколько отрезков подсоединяют параллельно друг к другу;
  • рекомендуется использовать мощный блок питания, в случае, если мощности не хватает, то необходимо подключить несколько блоков питания;
  • в процессе подключения важно соблюдать полярность;
  • важно учитывать, что блок питания имеет 2 группы контактов, подключение к электрической сети осуществляется при помощи двух либо трехфазной цепи;
  • к низковольтным выводам подключают только одноцветные контакты;
  • к блоку питания подключают контроллер.

Перед установкой рекомендуется предварительно проверить работоспособность схемы.

Как резать и крепить светодиодную ленту между собой

Зачастую бывает так, что необходимо прикрепить светодиодную ленту небольшой длины, а не все 5 м, которые включает в себя стандартная катушка. В данном случае необходимо разрезать подсветку в специально отмеченных для этого местах.

Для соединения нескольких частей используют пайку. На каждой линии разреза находятся контактные площадки. Перед пайкой их требуется зачистить и залудить. После этого осуществляется подключение двух площадок между собой при помощи проводов.

Монтаж светодиодной ленты к источнику питания своими руками

Как показывает практика, установить декоративную подсветку на потолок довольно просто, при этом не вызывает сложностей и подключение осветительных приборов к источнику питания. Самое важное – после того как отрезки светодиодной подсветки были соединены между собой, необходимо подключить устройство к источнику – блоку питания. Важно понимать, что обычным стандартным источником света для полноценной работы требуется напряжение 12В либо 24В. Как известно, в квартирах и частных домах напряжение составляет 220В, в результате чего необходимо дополнительно приобрести адаптер.

Как подключить блок питания для светодиодной ленты

Для подключения потолочной подсветки из светодиодных лент к блоку питания требуется взять провод, сечение которого составляет 1,5мм 2 . Такого провода будет вполне достаточно для подключения, так как светодиоды потребляют небольшое количество мощности.

Концы проводов необходимо припаять к ленте, а другие необходимо подключить к блоку питания. Как правило, в большинстве случаев на таких блоках имеется регулировочный винт, с помощью которого можно изменять напряжение на выходе.

Как подключить светодиодную ленту к 220В

В зависимости от того, сколько имеется светодиодов, питание может требоваться на 12В либо на 24В. Как известно, в квартирах и частных домах такое питание отсутствует, но при этом имеется стандартная однофазная сеть. В данном случае можно использовать несколько вариантов подключения:

  1. Используют специальную светодиодную подсветку для потолков, которую можно подключать напрямую в электрическую сеть с напряжением 220В. На каких лентах 20 светодиодов, которые подключены друг к другу параллельно.
  2. Обычные источники света необходимо подключать к электрической сети в 220В через специальный адаптер. В результате чего адаптер понижает напряжение до 12В либо 24В.

При необходимости можно выбрать любой из способов для установки освещения на потолке.

Почему мигает светодиодная лента

Существует несколько причин, почему мигает светодиодная лента во включенном состоянии, среди которых стоит отметить:

  • блок питания неправильно выбран, в результате чего его мощности не хватает для нормальной работы;
  • качество пайки – в процессе работы использовали активный флюс, в результате чего контактные площадки подверглись процессу окисления;
  • окислились контакты на коннекторе – такая проблема появляется в том случае, если были осуществлены монтажные работы в помещении с повышенной влажностью;
  • неисправность светодиодов.

После того как появилась проблема, необходимо найти причину ее возникновения и устранить.

Как приклеить светодиодную ленту

Клеить светодиодную ленту можно несколькими способами. Для этого можно использовать клей либо фиксировать осветительные приборы на другую клеевую основу.

Если использовать самый простой вариант, то пошаговый алгоритм работы выглядит следующим образом.

На поверхности обозначают прямую линию (если отсутствует потолочный профиль). Место монтажа обезжиривают и дают время для полного высыхания.

Удаляют небольшое количество защитной пленки. Подсветку прикладывают к обозначенной линии и прижимают.

Постепенно защитную пленку снимают и монтируют ленту по всему периметру помещения.

Как закрепить светодиодную ленту на потолке

Закрепить светодиодную ленту на потолке можно несколькими способами:

  1. Установить в потолочный плинтус. Данный способ имеет большое количество преимуществ, так как не нужно переделывать потолок. Обусловлено это тем, что потолочный плинтус крепят на некотором расстоянии от потолка и в образовавшуюся нишу крепят по периметру осветительные приборы.
  2. Установить в карниз, выполненный из гипсокартона. Важно понимать, что такой способ является довольно сложным, но внешний вид помещения будет намного привлекательнее.

Как правило, каждый выбирает для себя самый подходящий вариант.

Как сделать подсветку потолка светодиодной лентой

Если планируется установить декоративную подсветку на потолок самостоятельно, то рекомендуется придерживаться следующего алгоритма работ.

Первым делом поверхность потолка обезжиривают. Со светодиодов удаляют защитную пленку.

Прикладывают на поверхность потолка и легкими нажатиями фиксируют.

Для создания сложного дизайнерского проекта рекомендуется использовать профильную конструкцию, которую делают из пластика либо алюминия. Алюминиевая конструкция необходима в том случае, когда используют мощные приборы. К профилю крепят на клеевую основу либо используют клей.

Благодаря таким видам осветительных приборов имеется возможность воплотить любое дизайнерское решение.

Важно! Так как существует несколько способов крепления светодиодной ленты, каждый сможет выбрать подходящий вариант.

Читайте также:  Создаем новый интерьер своими руками с помощью фактурной штукатурки, мастер класс

Как установить светодиодную ленту в потолочный плинтус

Установить светодиодную ленту на потолок в потолочный плинтус можно сразу же, как только закончились работы по монтажу потолочного покрытия. В процессе крепления потолочного плинтуса требуется отступить от края потолка примерно на 8-10 см. При необходимости можно воспользоваться строительным уровнем – так плинтус будет установлен максимально ровно.

После того как плинтус надежно зафиксирован, переходят к креплению освещения. Для этого необходимо удалить защитную пленку и закрепить липкой стороной в оставленный зазор.

Монтаж светодиодной ленты в коробе

Существует еще один способ крепления светодиодной ленты – в короб, выполненный из гипсокартона. В процессе возведения системы делают открытую либо закрытую нишу. В процессе крепления листов гипсокартона к алюминиевым профилям оставляют специальные ниши, куда впоследствии будут крепиться светодиодные осветительные приборы. По периметру устанавливают карнизы, которые позволят замаскировать подсветку.

Светодиодная лента под натяжным потолком

Если планируется установить в помещении натяжной потолок, а в качестве осветительных приборов выбраны светодиоды, то существует несколько способов крепления:

  1. Внутри – монтируют за натяжным потолком. Для крепления используют специальный профиль либо плиты. Благодаря такой конструкции имеется возможность создавать любые образы и фигуры.
  2. Невидимые карнизы – используют специальные карнизы, минусом является тот факт, что основная часть света попадает на оконный проем. Если правильно произвести монтажные работы, то можно создать эффект парения.
  3. Ярус из гипсокартона – используют несколько ярусов, на один из которых крепят светодиоды.

В данном случае потребуется также приобрести контроллер и блок питания.

Как монтировать светодиодную ленту в парящий потолок

С помощью ленточного освещения потолка можно создать эффект парения. Для этого используют профиль со светопрозрачной заглушкой или без нее.

В первом случае необходимо зафиксировать светодиоды в багет и закрыть вставкой, а во втором фиксация осуществляется в паз профиля.

Подсветка потолка светодиодной лентой своими руками

Монтировать светодиодную подсветку своими руками не так сложно, как может показаться на первый взгляд. В данном случае важно придерживаться всех рекомендаций по выполнению работ. Кроме этого важно правильно выбрать все комплектующие элементы. Особенно это касается блока питания, так как устройство будет работать некорректно либо вовсе не будет работать, если будет недостаточный уровень мощности. Как известно, светодиодные ленты необходимо обрезать в специально отмеченных местах, в противном случае лента не будет работать.

Что нужно для установки светодиодной ленты на потолок

Для выполнения монтажных работ необходимо иметь под рукой следующие инструменты:

  • светодиодные ленты;
  • блок питания;
  • ножницы;
  • острый нож;
  • электрический паяльник;
  • канифоль и припой;
  • электрические провода, которые имеют самое маленькое сечение;
  • обжимные инструменты;
  • наконечники, используемые для электрических проводов.

Важно учитывать, что можно обойтись без спайки, но в данном случае потребуется приобрести разъемные коннекторы.

Каркас для установки светодиодной ленты на потолок

В том случае когда декоративная подсветка будет крепиться на каркас, необходимо выполнить следующие виды работ:

  • первым делом от потолка отступают около 8-10 см, после чего по периметру всего помещения проводят ровную линию, используя для этого строительный уровень;
  • по проведенной линии осуществляют монтаж профиля для светодиодной ленты;
  • главный профиль монтируют в начальный и делают шаг в 40 см, придать конструкции жесткость можно с помощью перемычек;
  • после этого потребуется обшить каркас гкл.

После того как каркас готов, можно приступать к креплению потолочного освещения.

Монтаж светодиодной ленты на потолке

Когда планируется установка светодиодной ленты своими руками, то необходимо выполнять монтажные работы в определенной последовательности:

  1. Выбрать тип ленты для потолка и длину.
  2. Подобрать необходимый профиль.
  3. Приобрести контроллер, с помощью которого можно управлять цветом и яркостью свечения. Как правило, в комплекте с контроллерами идет дистанционный пульт управления.
  4. Чтобы соединить дюралайты, используют коннекторы. Разъемы в данном случае могут быть плоской либо круглой формы – все зависит от производителя.
  5. Выбрать блок питания, который будет выполнять роль понижающего трансформатора.
  6. После этого можно приступать к сбору всей системы.

После того как система собрана и прикреплена на потолок, проверяют ее работоспособность.

Заключение

Монтаж светодиодной ленты осуществляется довольно просто, если придерживаться всех рекомендаций и иметь под рукой необходимый для работы качественный инструмент. В случае, если нет уверенности в собственных силах, то рекомендуется обратиться за помощью к специалисту или пригласить его для проверки всей завершенной работы. Так можно избежать неприятных ошибок во время монтажа и обезопасить себя от проблем из-за неправильной работы с электрическим током.

Скрытая подсветка потолка своими руками

Многие владельцы частных домов и квартир используют в качестве украшения комнат подвесные и натяжные потолки. Их изготовление не требует особых навыков или знаний, за счет чего их легко воплотить самому. Благодаря наличию свободного пространства в натяжных и подвесных потолках, они легко вмещают в себя разнообразные светильники. Особенно популярной является декоративная подсветка натяжного полотна, для чего выполняется скрытая подсветка потолка своими руками.

Какие бывают способы подсветки?

Ранее такое декоративное освещение изготавливалось при помощи специальных ламп. Но сегодня, благодаря светодиодным лентам процесс стал значительно проще, так как не требует мощных конструкций для монтажа. Для того чтобы получить светодиодное или неоновое освещение на поверхности потолка, необходимо спрятать подсветку так, чтобы в видимой области оставался только световой поток без самих светильников. На практике скрытая подсветка делается двумя способами:

  • В открытой нише гипсокартонного короба;
  • В полиуретановом молдинге.

И в одном, и в другом случае получается рассеянная подсветка, когда световые элементы скрыты в нишах. Но каждый из предложенных вариантов отличается своими преимуществами, недостатками и особенностями монтажа. Рассмотрим особенности для каждого варианта скрытой подсветки потолка.

Преимущества и недостатки скрытой подсветки в коробе

Конструктивно, к стандартной гипсокартонной конструкции на этапе изготовления ее каркаса, добавляется небольшое ответвление, в котором находится скрытое освещение. Эта ниша может как закрываться отдельной планкой, чтобы полностью скрыть лампы, так и оставаться открытой. К преимуществам такого метода относятся:

  • Большая механическая прочность, за счет чего они способны нести полноценные крупногабаритные и точечные светильники.
  • Термическая устойчивость, что весьма актуально для мощной открытой подсветки из ламп накаливания, люминесцентных и т.д.
  • Позволяет спрятать не только подсветку потолка, но и другие элементы интерьера (проводку, трубы и т.д.).
  • Отлично подходит для оформления интерьера самыми различными фигурами.

К недостаткам подсветки в гипсокартонном коробе следует отнести:

  • Требует куда больших трат времени и средств на установку самого гипсокартонного потолка и ниши в нем.
  • Требуются навыки монтажа металлического профиля и работы с гипсокартонном.
  • Гипсокартон может растрескиваться при наличии влаги и колебаний температуры в помещении, что особенно характерно для ванной и кухни.

Преимущества и недостатки скрытой подсветки в потолочном плинтусе

В связи с широким применением потолочных плинтусов для украшения интерьера помещения их также используют для монтажа скрытой подсветки. В отличии от способа размещения подсветки в потолочной нише из гипсокартона, применение молдинга для этих целей отличается рядом преимуществ:

  • Низкая себестоимость материала в сравнении с теми же листами гипсокартона и металлическим профилем.
  • Простота монтажа – не требует таких усилий и специальных навыков, как короб.
  • Скорость установки – на монтаж скрытой подсветки в молдинге расходуется куда меньше времени.
  • Не требует отделочных работ или они сводятся к покраске плинтуса водоэмульсионкой.

Но такой метод изготовления скрытой подсветки в дизайне интерьера отличается своими недостатками:

  • Низкая механическая прочность – легко подвергается разрушению при ударах, вибрациях и т.д.
  • Отсутствие несущей способности – не позволяет устанавливать массивные светильники.
  • Подверженность термическому разрушению – оплавляется от высокой температуры, что не позволяет использовать мощные осветительные устройства.

Какой тип осветительных приборов выбрать?

В зависимости от типа источника света все приборы для скрытой подсветки подразделяются на лампы накаливания, люминесцентные, неоновые, светодиодные, ксеноновые (галогенные).

  • Накаливания — наиболее простой вариант и самый дешевый. К недостаткам относятся высокий расход электроэнергии и высокая температура самой лампы, которая может повредить потолочное полотно. Также они часто выходят из строя при выгорании нити.
  • Люминесцентные — более экономные, чем накаливания, но достаточно капризны в эксплуатации, поэтому для скрытой подсветки такие приборы используются редко.
  • Неоновая подсветка отлично подходит для монтажа по периметру помещения прямыми линиями или по кривой. Этот тип осветительных приборов выполняется в виде шнура, заполненного газом. Производители предлагают порядка 60 оттенков для скрытой подсветки. Но для их включения требуется высокое напряжение, получаемое от преобразовательного блока или трансформатора, а основным недостатком неоновых световых полос является их достаточно высокая стоимость.
  • Светодиодные – отличаются самым эффективным использованием мощности в отношении к получаемому световому потоку. При установке светодиодных лент можно выполнять фигурную подсветку по округлым и прямым поверхностям. Имеют широкую цветовую гамму, а RGB ленты способны изменять цвет при регулировке блока управления с пульта или вручную.

Как выбрать полосу света?

Немаловажным параметром скрытой подсветки является полоса света, которую та отбрасывает на потолок. Все они отличаются яркостью свечения и шириной отбрасываемой полосы.

Рис. 2: ширина полосы света

Посмотрите на рисунок, вышеприведенные параметры напрямую зависят от места установки осветительного прибора. Яркость освещения обратно пропорциональна ширине полосы.

Если вы хотите лишь подчеркнуть контур, как декоративной отделкой, то полсу стоит делать меньше. Если же вы хотите сделать скрытую подсветку в качестве ночника или даже полноценного освещения в двухуровневом потолке, полоса должна быть максимально широкой.

Порядок выполнения монтажа в гипсокартонном коробе

Для начала такой операции вам потребуется обзавестись материалами (гипсокартонными листами, профилями CD и UD, крепежными элементами, дюбелями, шпаклевкой и серпянкой, водоэмульсионной краской и самой диодной лентой), необходимым инструментом (перфоратором, шуруповертом, болгаркой, рулеткой, ножницами по металлу, ножовкой, канцелярским ножом, сверлами и насадками для получения различных отверстий). Изначально следует определиться с общим видом гипсокартонной конструкции – его формой, размерами, наличием ниши для потолочного карниза, количеством точечных светильников и т.д.

Далее выполните следующие действия для монтажа скрытой подсветки:

  • Очистите поверхность от лишних строительных и отделочных материалов (обоев, шпаклевки, каких-либо конструкций).
  • Сделайте разметку с изображением плана установки профилей на стенах и потолке. Для этого обязательно используйте уровень или рулетку, чтобы выровнять их направление относительно потолка или пола.
  • По готовой схеме монтажа при помощи перфоратора для бетона или дрели для гипсокартона высверлите отверстия под дюбеля. Они должны располагаться на расстоянии 30 — 40 см друг от друга.
  • Закрепите UD профиль посредством дюбелей к потолку и стенам.

Рис. 3: закрепите профиль

Он выполняет роль стартовой полосы, поэтому крепление потолочного профиля должно быть максимально плотным и жестким. Нельзя допускать шаткости или недожима профиля быстрым монтажом.

  • Нарежьте CD профиль необходимой длины для формирования поперечных и подвесных конструкций каркаса. Рис. 4: нарежьте профиль

Резать профиль можно как болгаркой, так и ножовкой или ножницами по металлу.

  • Прикрепите полученные стойки и поперечины к UD профилю. Само крепление профиля к металлу осуществляется саморезами с прессшайбой.
  • Проложите по коробу проводку. Для многоуровневых потолков данную процедуру допускается выполнять, когда верхние ярусы уже смонтированы. Рис. 5: проложите проводку
  • Зашейте нижнюю и боковую часть короба листами гипсокартона. Для их крепления подойдут те же саморезы с прессшайбой или любые другие по металлу. Рис. 6: зашейте гипсокартоном
  • Если скрытая подсветка будет состоять из точечных осветительных приборов, а не ленты или шнура, их стоит крепить на профиль.
  • Закройте оставшийся участок листами, пошпаклюйте поверхность, обработайте грунтовкой и окрасьте водоэмульсионной краской. Рис. 7: отделочные работы
  • Если вы делаете диодную подсветку лентой, скройте ее в специальной нише. Если контурная подсветка предусматривается и в месте крепления карниза, сразу установите ее и туда. Рис. 8: прокладка светодиодной ленты в гипсокартоне
  • Подключите скрытую подсветку к источнику питания.

Порядок монтажа скрытой подсветки в плинтусе

В отличии от предыдущего варианта, такая скрытая подсветка наиболее популярна по периметру стены под натяжной конструкцией. В зависимости от типа самого плинтуса будет изменяться и ширина световой полосы на потолочном покрытии. Также при выборе конкретной модели молдинга стоит обратить внимание на достаточность крепежной поверхности, так в верхней точке он может и не прилегать к потолку.

Рис. 9: выбор модели молдинга

Для крепления можете использовать шпаклевку, жидкие гвозди или специальный клей. Далее выполните такую последовательность манипуляций для монтажа скрытой подсветки:

  • Отмерьте высоту крепления плинтуса. Для этого приложите его к стене и отступите на 5 – 10см от потолка, по нижней границе нарисуйте линию. Обратите внимание, что уровнем здесь пользоваться не нужно, так как важно соблюдать одинаковое расстояние между молдингом и потолком, иначе можете испортить декоративный эффект.
  • Обрежьте углы на плинтусе и проделайте зачистку краев. Рис. 10: обрежьте углы
  • Наложите необходимое количество клея или шпаклевки на плинтус и приклейте его к стене по линии. Следите за тем, чтобы количество клеящего вещества было достаточным, но умеренным, так как его избыток может искривить скрытую подсветку и испортить дизайн помещения. Рисунок 11: намажьте клеем

Все излишки снизу сразу убирайте шпателем.

  • Дождитесь полного высыхания клея или шпаклевки.
  • Установите скрытую подсветку в нишу. Для этого могут применяться только легкие элементы, так как тяжелые тут же оборвут плинтус.
  • Если лента подключается через преобразовательный элемент, то преобразователь ни в коем разе не должен крепиться на молдинге. Так как тот попросту оторвется под его весом.
  • Замажьте герметиком зазоры и отверстия, которые могли образоваться при монтаже скрытой подсветки. Замажьте зазоры
Читайте также:  Что делать, если газовая колонка шумит, свистит, трещит или щелкает?

Обработайте поверхность грунтовкой и покрасьте.

Требования к проводке

В любом из вариантов монтажа скрытой подсветки не допускайте скруток проводов, все электрические контакты должны выполняться специальными зажимами или пайкой. Соединения проводов запрещено скрывать в стенах или коробе, все точки должны находиться в распределительных коробках. Сечение питающих проводов должно соответствовать мощности скрытых приборов освещения. Для этого сложите мощность подключаемых ламп или лент и воспользуйтесь данными таблицы.

Если у вас происходит соединение медного и алюминиевого провода, используйте латунные гильзы для опрессовки или специальные зажимы.

Светодиодная подсветка потолка своими руками: рекомендации по выполнению монтажа

  • Типы светодиодов и особенности выбора светодиодной ленты
  • Как правильно установить светодиодную подсветку
    • Подготовительный этап и подготовка материалов
    • Какими инструментами монтируют подсветку
    • Описание этапов работ по монтажу каркаса для ниши
    • Рекомендации по выполнению монтажных работ

Все более популярным становится использование светодиодных подсветок для натяжных потолков, способных хорошо отражать свет и создавать иллюзию высоты. Устройство потолка своими руками из гипсокартона очень часто сопровождается монтажом светодиодного освещения.

Следует помнить о том, что освещение должно гармонировать с интерьером.

Светодиодная подсветка потолка своими руками может быть устроена только при наличии определенных навыков работы с электричеством.

Светодиоды при их изготовлении монтируются в специальные ленты, делающие монтаж удобным. Низкий уровень энергопотребления и большой срок службы позволяет использовать светодиоды в рекламной индустрии.

Схема крепления светодиодных лент.

Создавать светодиодные светильники можно своими руками. Устанавливать подсветку потолка следует, скрывая ленту со светодиодами за плинтусами потолков или в нишах, чтобы освещение не могло ослеплять глаза. В любом случае освещение должно быть отраженным. Создать такую ленту можно своими руками, поменяв на светодиоды электрические лампы.

Уровень напряжения, на который рассчитаны светодиодные ленты, может изменяться в зависимости от числа светодиодов на ленте. Схема монтажа светодиодных лент не представляет особой сложности, поэтому монтировать подсветку потолка по силам даже старшекласснику, имеющему представление об электрических цепях.

Перед устройством светодиодную подсветку рассчитывают в зависимости от необходимого количества погонных метров и мощности ленты, которая определяется типом светодиодов. Определяющим показателем уровня мощности является число светодиодов, расположенных на 1 погонном метре ленты.

Типы светодиодов и особенности выбора светодиодной ленты

Схема светодиодного освещения в квартире.

Различают два разных типа светодиодов, отличительной характеристикой которых являются их габаритные размеры. Чтобы не делать из светодиодов светильник, можно купить светодиодные ленты, типы которых обозначают: SMD 5050, SMD 3528. Можно выделить следующие показатели мощности, зависящие от наличия числа светодиодов на 1 погонном метре:

  1. 4,8 Вт — 60 штук; 7,2 Вт — 120 штук; 16 Вт — 240 штук для SMD 3528.
  2. 7,2 Вт — 30 штук; 14 Вт — 60 штук; 25 Вт — 120 штук для SMD 5050.

При выборе подсветки обращают внимание на то, многоцветной или одноцветной она является, что влияет на ее стоимость. Если лента многоцветная, то необходимо приобретение контроллера, позволяющего управлять цветами, которые зависят от кристалла, имеющегося в полупроводнике. Можно выделить три цвета светодиодов: синий, красный и зеленый.

Если необходимо взять для монтажа освещения 10 м подсветки из светодиодов марки SMD 3528, то при наличии 120 светодиодов на 1 погонном метре потребляемая мощность составит 72 Вт. Вместе со светодиодной лентой обычно приобретают устройство, которое называется контроллер, а также блок питания, необходимый для подключения ленты.

Блок питания и контроллер при покупке следует выбирать с учетом запаса их мощности, составляющего около 30% от установленного показателя. Перед подключением следует определиться с показателем мощности блока питания, зависящим от типа ленты и количества светодиодов, расположенных на 1 погонном метре.

Потолок с контурной подсветкой предполагает наличие подсветки SMD 3528, имеющей 60 диодов на 1 погонном метре. С этой целью можно использовать и ленту марки SMD 5050 (30 диодов). При полном или частичном освещении комнаты потребуется наличие ленты SMD 3528, имеющей плотность 120 диодов. Можно использовать подсветку SMD 5050, имеющую 60 диодов на 1 погонном метре.

Вернуться к оглавлению

Как правильно установить светодиодную подсветку

Вернуться к оглавлению

Подготовительный этап и подготовка материалов

Монтаж контурной и направленной подсветки.

Перед тем как сделать светодиодную подсветку, необходимо спаять и соединить ленту, затем проверить качество ее соединения с контроллером, блоком питания и розеткой. Чтобы правильно разрезать и спаять ленту, подсоединив в специально обозначенных местах каждый провод, требуется обратить внимание на специальные метки.

Перед монтажом следует заранее приобрести более прочные провода необходимой длины, чтобы заменить ими бывшие провода подсветки, которые являются очень тонкими и могут сломаться. Отпаяв тонкие провода ленты, новые требуется прочно закрепить в каждом из гнезд контроллера и блока питания, оснащенных специальной клеммной коробкой. При этом потребуется установка концевиков, имеющих сечение, равное 0,75 кв.мм.

При длине подсвечиваемого участка более 10 м отдельные отрезки ленты подключаются с помощью параллельного соединения. Отрезки можно брать длиной в 5 метров. Для крепления подсветки к стене необходимо подготовить полистирольный карниз, прикрепив его на стену.

Под монтаж ленты можно использовать не только выбранную основу, но и специальную металлическую, то есть профиль из металла или алюминия. Чтобы крепление ленты было надежным, поверхность очищают от сколов, убирают с нее пыль и обезжиривают с применением спирта.

Для монтажа следует иметь под рукой медные провода сечением 0,75 кв.мм. Соединитель, или коннектор, как еще называют провода, может быть использован нескольких цветов. Это позволит не создавать путаницы между цветами светодиодов. Можно использовать одноцветные провода, наклеив на них цветную изоленту.

Вернуться к оглавлению

Какими инструментами монтируют подсветку

Инструменты необходимые для работы: дрель, кусачки, маркер, ножовка, угольник.

Сделать светодиодную подсветку потолка помогут следующие инструменты:

Чтобы обрезать провод, используют кусачки или плоскогубцы, имеющие с боку щеки, необходимые для того, чтобы ими перекусывать провод.

Чтобы сделать красивый и надежный светильник из светодиодов своими руками, обязательно используют паяльник. Потребуется паяльник с минимальной мощностью в 25 Вт.

Один из наиболее популярных видов припоя имеет марку ПОС, то есть припой оловянно-свинцовый. Температура плавления припоя определяется процентным составом олова и свинца, она может достигать разных значений. Припой марки ПОС, являясь мягким, имеет температуру плавления 300°C.

Пинцет, являясь необходимой вещью в процессе пайки, применяется для удобства поддержки деталей и проводов. Вместе с тем пинцет способен выполнять функцию отвода тепла, поскольку при перегреве светодиоды могут перестать выполнять функцию освещения.

Флюсы используются при пайке, так как в них имеется содержание кислот и солей металлов. Очень подходит для пайки не только канифоль и флюс, но и аспирин. Работать с ацетилсалициловой кислотой необходимо предельно внимательно и осторожно, поскольку его пары при нагреве способны сильно раздражать легкие и носоглотку. Если используется паяльная кислота, то ее после пайки смывают водой, поскольку реакция может продолжаться и перейти на детали подсветки.

Вернуться к оглавлению

Описание этапов работ по монтажу каркаса для ниши

Схема подключения светодиодной ленты.

На первом этапе монтажа ниши делают специальные метки на потолке или стенах, заранее рассчитав все размеры короба. Соединять все отметки на стенах следует в горизонтальном направлении, используя натяжной отбивочный шнур. При неровных углах в помещении необходимо применять угольник при разметке.

Крепление направляющих каркаса должно производиться на каждом профиле конструкции ниши. Расположение направляющих профилей, укрепленных полочками вниз на потолке, должно иметь направление к противоположной стороне.

Изготавливаемые из потолочного профиля стойки-подвесы нарезаются на отрезки, равные размерам высоты короба. В каждой из отметок для сгибов стоек необходимо сделать надрезы размером по 5 см. Затем делают отгибание задней части профиля вовнутрь. После этого подготавливают заготовки, специально нарезанные для нижней части короба, выступающие от профилей, которые являются направляющими. Они укреплены на потолке с учетом ширины ниши. С целью крепления заготовок используют саморезы по металлу.

Далее нарезанный на отрезки потолочный профиль подготавливают для того, чтобы вставить при устройстве каркаса другие отрезки, равные по ширине. Так можно заглушить все части конструкции, которые являются наиболее выступающими. Когда каркас для ниши из гипсокартона готов, делают монтаж подсветки.

Вернуться к оглавлению

Рекомендации по выполнению монтажных работ

  1. Приклеивать светодиодную ленту следует после того, как будет снята с нее защитная пленка, которая находится на обратной стороне. Затем лента аккуратно выкладывается на поверхность основания и слегка прижимается к нему. Плотность прилегания тщательно проверяют.
  2. Крепление полистирольного карниза обычно производят, приклеивая к поверхности клеем. Если карниз требуется укрепить ниже потолка, тогда крепят не две полосы, а только одну. После этого следует укрепить карниз, зафиксировав с помощью дюбелей 6х40, которые потребуются для того, чтобы необходимый предел прочности был создан.
  3. Каждая из головок саморезов обязательно маскируется в карнизе, шляпки шпатлюют или закрашивают с использованием акриловой краски.
  4. Когда закрепленный карниз готов, проверяют подсветку, соединив ее с контроллером и блоком питания. При монтаже только одной ленты ее подключают к контроллеру напрямую, а если больше одной, их следует подключать друг к другу параллельно.
  5. Если возникают проблемы при креплении на поверхность ленты, следует воспользоваться двусторонним скотчем и приклеить подсветку на потолок. Двусторонний скотч позволит ленте повторить любой изгиб и поворот на потолочной конструкции или в специальной нише.
  6. Ленту нельзя резать там, где нет специальной метки, а перед тем, как ее монтировать, следует собрать предварительную схему, которая позволит убедиться в том, что сборка производится правильно.
  7. Провода необходимо спаять, что делается очень быстро, чтобы нагретый провод не был охлажден. Следует охладить провод с помощью быстро движущегося воздуха.
  8. Паять светодиоды нужно параллельно, поскольку при последовательном соединении выход из строя одного из них вызовет отсутствие света во всем светильнике.

С помощью контроллера можно добавлять и уменьшать количество того или иного цвета подсветки. При покупке новой мебели или какого-нибудь другого предмета интерьера цветовая гамма в помещении может быть изменена. Выбор подсветки осуществляют с учетом дизайна комнаты.

Светодиодная подсветка потолка своими руками: рекомендации по выполнению монтажа

Все более популярным становится использование светодиодных подсветок для натяжных потолков, способных хорошо отражать свет и создавать иллюзию высоты. Устройство потолка своими руками из гипсокартона очень часто сопровождается монтажом светодиодного освещения.

Следует помнить о том, что освещение должно гармонировать с интерьером.

Светодиодная подсветка потолка своими руками может быть устроена только при наличии определенных навыков работы с электричеством.

Светодиоды при их изготовлении монтируются в специальные ленты, делающие монтаж удобным. Низкий уровень энергопотребления и большой срок службы позволяет использовать светодиоды в рекламной индустрии.

Схема крепления светодиодных лент.

Создавать светодиодные светильники можно своими руками. Устанавливать подсветку потолка следует, скрывая ленту со светодиодами за плинтусами потолков или в нишах, чтобы освещение не могло ослеплять глаза. В любом случае освещение должно быть отраженным. Создать такую ленту можно своими руками, поменяв на светодиоды электрические лампы.

Уровень напряжения, на который рассчитаны светодиодные ленты, может изменяться в зависимости от числа светодиодов на ленте. Схема монтажа светодиодных лент не представляет особой сложности, поэтому монтировать подсветку потолка по силам даже старшекласснику, имеющему представление об электрических цепях.

Перед устройством светодиодную подсветку рассчитывают в зависимости от необходимого количества погонных метров и мощности ленты, которая определяется типом светодиодов. Определяющим показателем уровня мощности является число светодиодов, расположенных на 1 погонном метре ленты.

Что представляют собой полимерные наливные полы.

Как самостоятельно как постелить ламинат.

О технологии укладки ламината читайте тут.

Типы светодиодов и особенности выбора светодиодной ленты

Схема светодиодного освещения в квартире.

Различают два разных типа светодиодов, отличительной характеристикой которых являются их габаритные размеры. Чтобы не делать из светодиодов светильник, можно купить светодиодные ленты, типы которых обозначают: SMD 5050, SMD 3528. Можно выделить следующие показатели мощности, зависящие от наличия числа светодиодов на 1 погонном метре:

  1. 4,8 Вт — 60 штук; 7,2 Вт — 120 штук; 16 Вт — 240 штук для SMD 3528.
  2. 7,2 Вт — 30 штук; 14 Вт — 60 штук; 25 Вт — 120 штук для SMD 5050.

При выборе подсветки обращают внимание на то, многоцветной или одноцветной она является, что влияет на ее стоимость. Если лента многоцветная, то необходимо приобретение контроллера, позволяющего управлять цветами, которые зависят от кристалла, имеющегося в полупроводнике. Можно выделить три цвета светодиодов: синий, красный и зеленый.

Если необходимо взять для монтажа освещения 10 м подсветки из светодиодов марки SMD 3528, то при наличии 120 светодиодов на 1 погонном метре потребляемая мощность составит 72 Вт. Вместе со светодиодной лентой обычно приобретают устройство, которое называется контроллер, а также блок питания, необходимый для подключения ленты.

Блок питания и контроллер при покупке следует выбирать с учетом запаса их мощности, составляющего около 30% от установленного показателя. Перед подключением следует определиться с показателем мощности блока питания, зависящим от типа ленты и количества светодиодов, расположенных на 1 погонном метре.

Потолок с контурной подсветкой предполагает наличие подсветки SMD 3528, имеющей 60 диодов на 1 погонном метре. С этой целью можно использовать и ленту марки SMD 5050 (30 диодов). При полном или частичном освещении комнаты потребуется наличие ленты SMD 3528, имеющей плотность 120 диодов. Можно использовать подсветку SMD 5050, имеющую 60 диодов на 1 погонном метре.

Читайте также:  Родителям на заметку: основы правильного выбора штор и тюли для детской

Вернуться к оглавлению

Как правильно установить светодиодную подсветку

Вернуться к оглавлению

Подготовительный этап и подготовка материалов

Монтаж контурной и направленной подсветки.

Перед тем как сделать светодиодную подсветку, необходимо спаять и соединить ленту, затем проверить качество ее соединения с контроллером, блоком питания и розеткой. Чтобы правильно разрезать и спаять ленту, подсоединив в специально обозначенных местах каждый провод, требуется обратить внимание на специальные метки.

Перед монтажом следует заранее приобрести более прочные провода необходимой длины, чтобы заменить ими бывшие провода подсветки, которые являются очень тонкими и могут сломаться. Отпаяв тонкие провода ленты, новые требуется прочно закрепить в каждом из гнезд контроллера и блока питания, оснащенных специальной клеммной коробкой. При этом потребуется установка концевиков, имеющих сечение, равное 0,75 кв.мм.

При длине подсвечиваемого участка более 10 м отдельные отрезки ленты подключаются с помощью параллельного соединения. Отрезки можно брать длиной в 5 метров. Для крепления подсветки к стене необходимо подготовить полистирольный карниз, прикрепив его на стену.

Под монтаж ленты можно использовать не только выбранную основу, но и специальную металлическую, то есть профиль из металла или алюминия. Чтобы крепление ленты было надежным, поверхность очищают от сколов, убирают с нее пыль и обезжиривают с применением спирта.

Для монтажа следует иметь под рукой медные провода сечением 0,75 кв.мм. Соединитель, или коннектор, как еще называют провода, может быть использован нескольких цветов. Это позволит не создавать путаницы между цветами светодиодов. Можно использовать одноцветные провода, наклеив на них цветную изоленту.

Вернуться к оглавлению

Какими инструментами монтируют подсветку

Инструменты необходимые для работы: дрель, кусачки, маркер, ножовка, угольник.

Сделать светодиодную подсветку потолка помогут следующие инструменты:

Чтобы обрезать провод, используют кусачки или плоскогубцы, имеющие с боку щеки, необходимые для того, чтобы ими перекусывать провод.

Чтобы сделать красивый и надежный светильник из светодиодов своими руками, обязательно используют паяльник. Потребуется паяльник с минимальной мощностью в 25 Вт.

Один из наиболее популярных видов припоя имеет марку ПОС, то есть припой оловянно-свинцовый. Температура плавления припоя определяется процентным составом олова и свинца, она может достигать разных значений. Припой марки ПОС, являясь мягким, имеет температуру плавления 300°C.

Пинцет, являясь необходимой вещью в процессе пайки, применяется для удобства поддержки деталей и проводов. Вместе с тем пинцет способен выполнять функцию отвода тепла, поскольку при перегреве светодиоды могут перестать выполнять функцию освещения.

Флюсы используются при пайке, так как в них имеется содержание кислот и солей металлов. Очень подходит для пайки не только канифоль и флюс, но и аспирин. Работать с ацетилсалициловой кислотой необходимо предельно внимательно и осторожно, поскольку его пары при нагреве способны сильно раздражать легкие и носоглотку. Если используется паяльная кислота, то ее после пайки смывают водой, поскольку реакция может продолжаться и перейти на детали подсветки.

Вернуться к оглавлению

Описание этапов работ по монтажу каркаса для ниши

Схема подключения светодиодной ленты.

На первом этапе монтажа ниши делают специальные метки на потолке или стенах, заранее рассчитав все размеры короба. Соединять все отметки на стенах следует в горизонтальном направлении, используя натяжной отбивочный шнур. При неровных углах в помещении необходимо применять угольник при разметке.

Крепление направляющих каркаса должно производиться на каждом профиле конструкции ниши. Расположение направляющих профилей, укрепленных полочками вниз на потолке, должно иметь направление к противоположной стороне.

Изготавливаемые из потолочного профиля стойки-подвесы нарезаются на отрезки, равные размерам высоты короба. В каждой из отметок для сгибов стоек необходимо сделать надрезы размером по 5 см. Затем делают отгибание задней части профиля вовнутрь. После этого подготавливают заготовки, специально нарезанные для нижней части короба, выступающие от профилей, которые являются направляющими. Они укреплены на потолке с учетом ширины ниши. С целью крепления заготовок используют саморезы по металлу.

Далее нарезанный на отрезки потолочный профиль подготавливают для того, чтобы вставить при устройстве каркаса другие отрезки, равные по ширине. Так можно заглушить все части конструкции, которые являются наиболее выступающими. Когда каркас для ниши из гипсокартона готов, делают монтаж подсветки.

Вернуться к оглавлению

Рекомендации по выполнению монтажных работ

  1. Приклеивать светодиодную ленту следует после того, как будет снята с нее защитная пленка, которая находится на обратной стороне. Затем лента аккуратно выкладывается на поверхность основания и слегка прижимается к нему. Плотность прилегания тщательно проверяют.
  2. Крепление полистирольного карниза обычно производят, приклеивая к поверхности клеем. Если карниз требуется укрепить ниже потолка, тогда крепят не две полосы, а только одну. После этого следует укрепить карниз, зафиксировав с помощью дюбелей 6х40, которые потребуются для того, чтобы необходимый предел прочности был создан.
  3. Каждая из головок саморезов обязательно маскируется в карнизе, шляпки шпатлюют или закрашивают с использованием акриловой краски.
  4. Когда закрепленный карниз готов, проверяют подсветку, соединив ее с контроллером и блоком питания. При монтаже только одной ленты ее подключают к контроллеру напрямую, а если больше одной, их следует подключать друг к другу параллельно.
  5. Если возникают проблемы при креплении на поверхность ленты, следует воспользоваться двусторонним скотчем и приклеить подсветку на потолок. Двусторонний скотч позволит ленте повторить любой изгиб и поворот на потолочной конструкции или в специальной нише.
  6. Ленту нельзя резать там, где нет специальной метки, а перед тем, как ее монтировать, следует собрать предварительную схему, которая позволит убедиться в том, что сборка производится правильно.
  7. Провода необходимо спаять, что делается очень быстро, чтобы нагретый провод не был охлажден. Следует охладить провод с помощью быстро движущегося воздуха.
  8. Паять светодиоды нужно параллельно, поскольку при последовательном соединении выход из строя одного из них вызовет отсутствие света во всем светильнике.

С помощью контроллера можно добавлять и уменьшать количество того или иного цвета подсветки. При покупке новой мебели или какого-нибудь другого предмета интерьера цветовая гамма в помещении может быть изменена. Выбор подсветки осуществляют с учетом дизайна комнаты.

Подсветка потолка светодиодной лентой. Как правильно рассчитать и подобрать ленту

Самый модный запрос на тему освещения в квартире – «Как установить светодиодные ленты для подсветки потолка». Каждый год спрос на светодиодное освещение неуклонно растёт. Что это, модные тенденции или здравый смысл?

Светодиоды имеют ряд преимуществ перед другими источниками освещения:

  • Оптимальный спектр (максимально близок к дневному свету);
  • возможность выбора цветовой гаммы;
  • возможность зонального освещения;
  • снижает затраты на электроэнергию;
  • высокий срок службы.

Подсветку потолков можно использовать как основное, дополнительное (ночное) и декоративное освещение.

Если светодиоды выполняют роль основного освещения, необходимо соблюдать санитарные нормы, чтоб не навредить своему здоровью.

Требуемая освещенность помещения зависит от его назначения. Оптимальные параметры согласно СНиП показаны в таблице ниже.

Требуемая освещенность помещения, в зависимости его назначения

Зная требуемое освещение, нужно подобрать светодиодную ленту и драйвер питания.

Наиболее популярными являются светодиодные ленты на основе модулей SMD 3528 и SMD 5050. Подробные технические характеристики этих светодиодов можете найти здесь.

Оба варианта нам подходят. SMD 5050 потребуется меньшей длины (но она дороже), в виду ее повышенной яркости. Разберем расчет на примере.

Расчет подсветки потолка светодиодной лентой

Разберем расчет подсветки на конкретном примере. Входные данные:

  • Комната — 20 м 2 ;
  • Светодиодная лента SMD 5050.

Метод I

Светодиодная лента SMD 5050 белая 60 led на 1м имеет световой поток 800 люмен на погонный метр (характеристики популярных светодиодных лент собраны в конце статьи). При площади комнаты 20 м.кв освещенность от 1 метра ленты будет 40 люкс (800 люмен / 20 м.кв).

Для жилой комнаты или кухни комфортный уровень освещенности 150 люкс. Умножим его на коэффициент высоты потолка:

Значит, такой ленты потребуется:

150Лк / 40Лк * 1 = 4 метра

Но при длине ленты 4 метра, ее трудно равномерно расположить по периметру комнаты. Давайте воспользуемся другим методом расчета, исходя из фиксированной длины ленты (по всему периметру комнаты).

Метод II

При размерах помещения 5 на 4 метра, длина периметра – 18м. Исходя из потребности в 150 люкс, используем следующую формулу:

Необходимая яркость ленты (люмен/м.п) = требуемая освещенность * площадь комнаты / периметр комнаты

Необходимая яркость ленты = 150 * 20 / 18 = 170 люмен/м.п.

Учитывая, что это не прямой световой поток, а отраженный от потолка, для компенсации прибавляем 10-20%.

170 * 1,2 = 200 лм/м.п

Итого нам требуется светодиодная лента с яркостью свечения 200 люмен/м.п, например SMD 3528 60 шт/м с яркостью 240 Лм/м.п.

Суммарная мощность такой ленты длинной 18м будет 4,8 Вт/м * 18 = 86,4 Вт. Берем плюс 25% запаса мощности:

86,4 * 1,25 = 110 Вт

Осталось выбрать драйвер.

Расчет драйвера для светодиодной ленты

Выбрать подходящий блок питания для светодиодной ленты очень просто. Мощность светодиодов рассчитана на:

  • Напряжение питания – 12В (реже 24В). Требуемое напряжение указывается в сопроводительной документации (на упаковке);
  • Потребляемый ток указывается на упаковке из расчета на 1м. В среднем 0,02А на 1 светодиод.

Если потребляемый ток не указан, умножаем ток 1 светодиода 0,02А (SMD 3528) на количество диодов на 1м (60 шт) и на длину ленты (18м).

0,02 * 60 * 18 = 21,6А

Итоговые параметры блока питания: 110+ Вт и 22+ А.

Рациональнее будет разделить всю цепь на 2-4 контура с несколькими блоками питания меньшей мощности.

Схема подключения светодиодной ленты к блоку питания

Это классический вариант монтажа. В местах соединений используйте коннекторы или пайку. Подробно как правильно соединять светодиодную ленту.

Не подключайте последовательно несколько лент, суммарной длиной более 5м. Производитель устанавливает толщину токопроводящих дорожек на ленте из расчета максимальной длины участка 5м.

Следуя из вышесказанного, подключайте ленты к драйверу только параллельно!

Ошибки при расчете освещения потолка

На сайтах, посвященных светодиодному освещению, часто перепутаны даже базовые понятия. Некоторые высчитывают светодиодное освещение в ваттах, что в корне не верно, так как светоотдача у каждого типа матрицы разная. Некоторые пытаются сопоставить люксы диода и лампы накаливания, что тоже неверно.

Мощность осветительного прибора для нас не имеет значения, это КПД источника света и используется лишь для сравнительного перерасчета.

Рекомендации 4-5 Вт/м.кв для светодиодной лампы нужно игнорировать. Световой поток при такой мощности может быть от 180 до 330 люмен на 1 метр (в зависимости от светодиодной матрицы). При площади комнаты в 20 кв.м общая освещенность будет от 3600 до 6600 люмен. Разница почти в 2 раза.

Характеристики светодиодных лент

Для удобства расчета мы собрали сравнительные таблицы нескольких популярных типов SMD лент.

Характеристики светодиодных лент
Тип лентыДиодов на метрМощность P, Вт/мНапряжение U, ВЯркость, Лм/м
SMD 3528604,812240
1209,612440
24019,212880
SMD 5050601212800
12024121600

Обязательно обращайте внимание на страну производитель. У различных производителей значения яркости могут ощутимо различаться.

Возьмем в качестве примера популярную SMD 3528 (нейтральная-белая) 60 шт/м.

КитайТайваньЕвропа
Яркость, лм/м.п240380-420До 500
Мощность, Вт4,84,84,8

Китайские диоды в 1,5 раза тусклее тайваньских и в 2 раза слабее европейских изделий. Многие возразят, что и стоят они в 4-5 раз дешевле «европейца». С этим не поспоришь, но цена нормального драйвера для ленты потянет как 10 метров супербюджетных светодиодов.

Что бы смастерить настольную лампу вариант вполне пристойный, но для освещения квартиры покупать детище из поднебесной попросту не выгодно.

Варианты монтажа

Как установить светодиодные ленты для подсветки потолка? Это зависит от того, на что будет монтироваться лента.

В принципе, варианты монтажа ограничены лишь полетом фантазии. Но желательно учесть, что светодиод – точечный источник высокой яркости с малым углом рассеивания и смотреть непосредственно на него неприятно. Поэтому при монтаже нужно предусмотреть световой барьер, которым при стандартных схемах являются багет, гипсокартон либо монтажная планка для натяжного потолка.

Вместо моно- можно использовать многоцветную (RGB) ленту, которая послужит ночной подсветкой.

Многоцветная RGB лента в качестве ночной подсветки

Потолочная подсветка натяжного потолка, размещенная ЗА полотном потолка, зависит от материала полотна. Если он плотный или темных оттенков, светопропускающая способность его низкая, и ленты, размещенные над тканью, сгодятся только для ночной подсветки.

Подсветка натяжного потолка с использованием полупрозрачных материалов, да еще и с нанесением изображений, позволяет создать неповторимую атмосферу в любом доме.

Подсветка натяжного потолка с рисунком

Отдельно стоит коснуться варианта натяжного потолка «звездное небо». Как подсветить потолок светодиодной лентой зависит от конструктивных особенностей этого решения. Существует два типа технического исполнения такого декора – статический и динамический.

Статический — когда рисунок нанесен на полупрозрачную ткань. В этом случае подсветка размещают по периферии, а при необходимости и на самом потолке.

Динамический — по дизайну картинки он может быть полностью идентичен, но над тканью монтируется система оптоволоконных проводников, передающих сигнал от проектора. Благодаря этому достигается натуральное мерцание звезд и эффект полного погружения.

Как выполняется динамическая подсветка потолка

Светодиодное освещение потолка полностью оправданное решение. Несмотря на относительно высокие первоначальные затраты, такой тип освещения в квартире будет радовать глаз, и в перспективе окупится за счет существенного снижения потребления энергии на освещение квартиры.

Ссылка на основную публикацию
