Почему не греет или плохо, слабо греет теплый пол — устранение причин своими руками.

Не редко случается, что исправно проработав один, два сезона электрический теплый пол внезапно перестает греть. Если он у вас выполнял роль дополнительного отопления, то с этим еще можно как-то повременить.

Вызвать специалиста, дождаться ремонтных работ. А вот когда, это единственный и основной источник отопления в доме, можно ли найти причину поломки своими руками и устранить ее самостоятельно?

Если теплый пол у вас все же греет, но плохо, слишком часто выключается, так и не набрав нужной температуры, проблема изначально может заключаться в неправильном расположении температурного датчика.

Получается, что еще на стадии монтажа, вы его разместили слишком близко к греющему кабелю. Либо он сместился в момент укладки напольного покрытия.

Когда датчик согласно инструкции заложен в гофре, можно попытаться решить проблему, втолкнув или вытащив его из гофротрубки на 5см.

Еще слабый прогрев может быть вызван пониженным напряжением в сети у вас в квартире. Вольтметром сделайте замеры.

Какое напряжение по ГОСТу должно быть у вас в доме читайте в статье ”Что такое реле напряжения и всегда ли оно нужно в квартире”.

Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.

Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.

Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.

Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.

На большинстве термостатов все клеммы производители подписывают и маркируют:

В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?

Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.

То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.

Конечно может быть и другое обозначение клемм:

Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.

Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”

Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.

В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.

Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.

Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.

Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:

отключаете от клемм провода на датчик

терморегулятор переводите в режим таймера

Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.

на экране высвечивается номер программы

В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.

В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.

А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.

Например, заводские данные термостата – 15кОм при t=25С.

А вот, что показывает тестер при замерах:

Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.

То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С:
С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

Если вы проверили датчик, терморегулятор, все контакты и замечаний по их работе нет, а пол по-прежнему не греет, то остается искать повреждение в самом греющем кабеле.

Явное короткое замыкание диагностировать можно простым мультиметром. А вот чтобы установить его точное место, без специальных дорогостоящих приборов, увы не обойтись.

В начале диагностики тестером проверяете сопротивление между жил кабеля. Оно должно быть в пределах заводских данных – от 11 до 700 Ом, в зависимости от длины.

Поэтому всегда сохраняйте паспортную документацию на теплые полы. Вклеивайте туда шильдики с кабельной продукции, записывайте показания изначальных сопротивления изоляции и сопротивления жил.

Потом при возникновении проблем, легко можно будет определить, что за кабель уложен, его длину, заводское сопротивление. Также не мешает сделать фотографию или зарисовку зон укладки.

Если короткого замыкания между жил нет, значит дело в плохой изоляции, идем дальше. Проверяете сопротивление, опять же пока тестером, между жилой и экраном.

Здесь показания должны стремиться к бесконечности – или отображается единичка с левой стороны на экране токоизмерительных клещей. При нулевых показаниях все понятно – жила где-то явно замкнута на экран.

А вот если мультиметр показывает сопротивление в несколько сотен Ом или даже кОм, тогда подключаете мегаомметр на 2500В и подаете повышенное напряжение между оплеткой и нагревательной жилой.

И вот если у вас при этом сопротивление изоляции будет падать до ноля, то это и говорит, что кабель пробит и нужно искать место повреждения.

Причем при меньшем напряжении в 500В или 1000В этого можно и не узнать.

Для новых нагревательных кабелей от качественных производителей (Devi, Veria и др.) сопротивление должно быть не ниже 1 ГОм при напряжении 2,5кВ.

Например, нагревательные маты производители на заводе проверяют напряжением 3кВ с погружением в воду.

Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:

Не работает и не греет теплый пол: причины и способы устранения поломок

Теплые полы все чаще используют для обогрева помещений. тепло исходящее от поверхности, согревает воздух и дарит ощущение уюта и комфорта, позволяет ходить по полу без обуви. Монтаж теплого пола технически не сложен, но неисправности могут принести настоящие проблемы.

Сразу следует сказать, что теплые полы не нагреваются так сильно, как радиаторы при масляном или паровом отоплении. Их рабочая температура составляет 25-28 градусов, при более высоких показателях может испортиться отделочное покрытие. Не все знают, что данный вид обогрева является низкотемпературным источником тепла, поэтому возникает вопрос – почему не греет теплый пол, хотя в действительности он исправен.

Измерить реальную температуру поверхности можно при помощи ИК-термометра, убедившись на практике в том, что большинство кабельных электрических теплых полов под плитку вполне смогут прогреть кафель или керамогранит до 35-40°С.

Как объективно оценить работу теплого электрического пола:

Включите отопление на 30-90 минут, время зависит от толщины пола.
Подождите, пока температура пола сравняется с установленной на терморегуляторе. После чего нагрев отключится, индикатор и лампочка потухнут.

Если время нагрева увеличено, а индикаторы не откликаются, значит, теплый пол работает не корректно.

Причин этому может быть несколько:

1. Неправильно выбран греющий кабель или недостаточная теплоизоляция.
Тип и мощность кабеля выбираются в соответствии с техническими условиями укладки пола, возможно, при самостоятельном монтаже был сделан неверный расчет, или проведена недостаточная теплоизоляция. В данном случае следует обратиться к специалистам, которые проверят все параметры и дадут рекомендации по устранению проблемы.

2. Монтаж выполнен с нарушениями.
Иногда терморегулятор выключается, если пол слабо прогрет; причина кроется в неправильной установке термодатчика; либо он лежит на кабеле, либо вмонтирован слишком близко к нему. При соблюдении всех норм установки температура пола должна в точности соответствовать заданной.
Если индикатор нагрева постоянно горит, значит, пол не нагревается до нужной температуры. В этом случае следует дальше искать причины неисправности.

3. Механические повреждения кабеля.
Возможно, кабель был поврежден в момент заливки стяжки или укладки плитки. Чтобы проверить, следует отключить терморегулятор и пол, замерить сопротивление между жилами. Показатели должны соответствовать указанным в паспорте значениям, с допуском в 5.

Сопротивление можно определить самостоятельно по формуле: R=U?/P, где
R — сопротивление;
U — напряжение, 220 вольт;
Р — мощность кабеля.

Если мощность не известна, то примерное значение можно рассчитать, умножив площадь помещения на 150 Вт/м2.
В случае несоответствия фактических замеров расчетным, следует искать механические повреждения:

При замере прибор показывает 0 — в системе короткое замыкание; как правило, это происходит от перегрева, сечение неправильно рассчитано.
Прибор показывает бесконечность — в системе перегорание или обрыв греющего элемента; проверьте соединительные муфты.

Если фактические замеры соответствуют расчетным, то греющие элементы исправны, а значит, причина некорректной работы пола может крыться в терморегуляторе.

4. Поломка датчика температуры или терморегулятора.
Проверьте соединительные клеммы, они должны быть плотно затянуты. Проверьте напряжение на выводах кабеля, оно должно равняться напряжению питания при включенном терморегуляторе.
Замерьте сопротивление датчика температуры; если оно не соответствует заявленным в паспорте — следует заменить приборы.
Зачастую монтажники устанавливают термодатчики так, что их нельзя заменить. В этой ситуации выходом является применение таймера-регулятора мощности, не требующего термодатчика.

5. Низкое напряжение питания.

Низкое напряжение заметно снижает эффективность работы теплого пола. Чем больше падает напряжение, тем больше снижается мощность пола. Напряжение электрических сетей следует учитывать при выборе кабеля, чтобы обеспечить запас удельной мощности. Ситуацию можно исправить, установив стабилизатор для повышения напряжения. Однако отметим, что профессиональный стабилизатор напряжения на мощности, необходимые для теплых полов – это достаточно сложные устройства, содержащие схемы поддержания напряжения, защиты и пр. Именно поэтому мы рекомендуем промышленные стабилизаторы. Зачастую оправдано их применение на весь дом (квартиру, офис и пр.). Отметим, что эти устройства достаточно громоздки и дороги. Ряд стабилизаторов позволяет получить напряжение большее 220В, что может быть применено для теплых полов, при условии не превышения максимально допустимого напряжения для греющих кабелей.

Если недавно установленный теплый пол не греет, причины могут заключаться в неправильном выборе типа греющего кабеля и его мощности. Чаще всего это происходит при самостоятельном оборудовании системы, когда не учитывается, что в наших сетях 220 В, а зарубежных странах 230 В. Отсюда и возникает потеря мощности теплого пола от европейского производителя. Рекомендация здесь может быть только одна – пользуйтесь услугами профессионалов, чтобы избежать не только этой, но и других неприятностей.

Еще одной причиной плохой работы системы может быть некачественно проведенный монтаж. Выключение терморегулятора при слабом нагреве свидетельствует о неправильной установке термодатчика. Он расположен или слишком близко к кабелю, или соприкасается с ним.

Механическое повреждение кабеля также может привести к нарушению нормального функционирования пола. Следует убедиться в правильности подключения всей электрической цепи, проверить исправность кабеля, так как его могли повредить во время заливки стяжки или укладки плитки. Для этого отключают кабель от предварительно выключенного терморегулятора и проводят замер сопротивления между греющими жилами. Погрешность не должна превышать 5 % от указанного в паспорте пола.

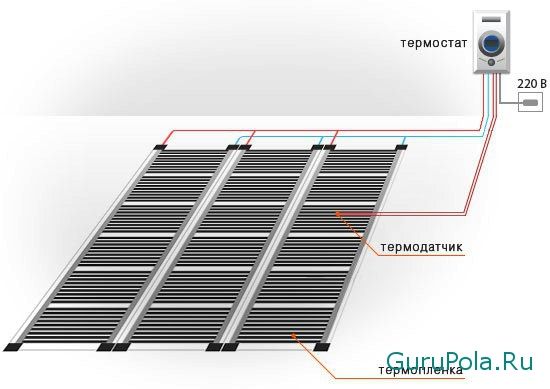

Поломка инфракрасного обогрева

Соединение осуществляется с применением специального приспособления в виде зажима. Отсутствие нагрева объясняется недостаточным обжимом контактов, в результате чего случилось окисление металла, а это в свою очередь привело к обрыву цепи. Чтобы исправить положение необходимо заменить контакты и обеспечить их надежное соединение.
Неисправность терморегулятора также может быт причиной того, почему теплый пол плохо и слабо греет.

Тут может быть два варианта:

Поломка
Отсутствие питания

Для выяснения причины следует провести необходимые измерения напряжения, применяя нужные приборы.
А еще в доме может быть холодно даже несмотря на работу теплого пола. Причиной этого является его неправильная эксплуатация.

И кроется она в том, правильно ли определено основное предназначение пола – он устанавливается для основного отопления или дополнительного.

В зависимости от этого следует настраивать терморегулятор, в котором есть два датчика: внешний и встроенный. Первый отслеживает температуру пола, а второй контролирует показатели воздуха.

Если инфракрасная пленка монтируется как обычный теплый пол, то следует выбирать внешний датчик, который будет реагировать только на температуру пола. Он будет срабатывать при его охлаждении, а не воздуха в помещении.

При желании обогревать все помещение, следует выбирать встроенный датчик. В этом случае алгоритм работы терморегулятора меняется. Датчик включив нагрев, будет удерживать его до того момента, когда температура воздуха повысится до установленного ранее значения. Пол при этом может нагреться до 60 градусов. Чтобы не допустить избыточного перегрева, специалисты рекомендуют включать оба датчика. Тогда внешний датчик, работая в режиме отсечки, не даст полу стать слишком горячим.

Если в какой-то комнате эффективность отопления стала ниже, проверьте потребляемый теплым полом ток. Отклонение больше чем на 10 процентов говорит о выходе из строя нескольких нагревательных элементов. В этом случае можно повысить температуру на регуляторе теплого пола, потому что отремонтировать нагревательную ленту невозможно. Она подлежит замене.

Многие проблемы с обогревом не сложно выявить и устранить самостоятельно. Однако в сложных ситуациях лучше обратиться за помощью к специалистам. Не смотря на то, что цена на их услуги может быть довольно высокой, это все равно дешевле, чем замена испорченной системы отопления.

Теплый пол не греет. Причины неисправности и способы решения

Бывает, что после установки или долгого перерыва в работе, теплый пол плохо греет, причин подобной неисправности может быть несколько, так же как и вариантов ее устранения, поэтому рассмотрим возможные версии по порядку.

Наиболее простым и надежным, но в то же время и наиболее затратным способом станет вызов специалистов. Они проведут диагностику теплого пола, выявят причину неисправности и устранят возникшую проблему.

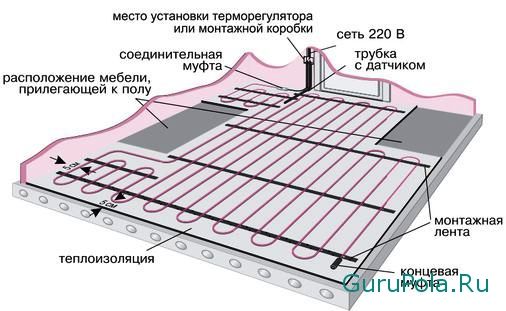

Также возможно провести анализ системы теплого пола самостоятельно. Конечно, все случаи индивидуальны и каждую причину неполадки в работе теплого пола перечислить сложно, но среди них можно выделить самые распространенные:

Неправильно подобран греющий кабель или недостаточный слой теплоизоляции. Мощность кабеля выбирают исходя их технических условий помещения, где будет установлена обогревательная система. Неверный расчет мощности или площади настила теплого пола, а также тонкий слой теплоизоляции могут стать причиной слабого нагрева теплого пола. Для устранения данной неполадки следует обратиться к специалистам, которые проверят систему и дадут рекомендации по ее устранению. Неверные расчеты являются одной из основных причин, почему плохо греет электрический теплый пол. При покупке данной системы обогрева стоит прислушаться к советам консультантов профильного направления.
Неправильный монтаж теплого пола. Если при запуске системы через терморегулятор, теплый пол отключается почти сразу после включения, скорее всего, проблема в расположении термодатчика. Часто при монтаже датчик устанавливают примыкая к греющему кабелю или нагревательным матам, либо располагая слишком близко к ним.
Механические повреждения теплого пола. Повредить греющий кабель возможно во время монтажа, например при заливке стяжки или при установке финишного напольного покрытия. Для определения наличия неисправности кабеля, следует отключить теплый пол от терморегулятора и замерить сопротивление жил. Полученный показатель сравнить с данными, приведенными в инструкции по эксплуатации, отклонение от нормы не должно превышать 5%.
Технические параметры электросети. Причиной слабого нагрева теплого пола может также стать низкое напряжение в сети дома. Работа теплого пола может быть неэффективной, если был выбран кабель с недостаточным запасом удельной мощности.
Перебои в работе терморегулятора и датчика теплого пола. Часто причиной холодного теплого пола становится неисправное регулирующее оборудование. Необходимо проверить правильность подключения всех кабелей и работоспособность регулятора.

Большинство “поломок” теплого пола однотипны и Вы сможете выявить их, выполняя определенную последовательность действий. Это займет некоторое время и потребует некоторых дополнительных приборов, но сэкономит Ваш бюджет.

Для поиска неисправности Вам понадобится МУЛЬТИМЕТР.

Сперва стоит исключить самые банальные и простые варианты выхода из строя теплого пола, которые кажутся настолько простыми, что мы не уделяем им должного внимания. Еще раз проверяем наличие напряжения в сети. Если подача электроэнергии осуществляется верно, то на терморегуляторе загорится лампочка или появится значок нагрева на панели индикации. Затем следует проверить настройки температуры системы, которые могли сбиться.

Если причина холодного теплого пола еще не найдена, то повреждение кроется в одном из трех элементов системы: терморегуляторе, датчике температуры, греющем кабеле.

1. Неисправность терморегулятора

При неисправности терморегулятора напряжение из сети не подается в греющий кабель или нагревательный мат, следовательно, нагрева не происходит. Причин может быть несколько: выход из строя самого терморегулятора, обрыв датчика температуры, выключенный автомат в щитке питания. Чтобы устранить эту неисправность, нам надо измерить омическое сопротивление, для этого понадобится мультиметр.

Если при включении терморегулятора отсутствует индикация или свечение светодиодов, необходимо проверить наличие питания у регулятора. Если же питание есть, но индикатор не срабатывает при включении терморегулятора, то необходимо снять его со стены, вытащив из монтажной коробки для доступа к задней панели устройства. Провода при этом остаются подключенными к регулятору. Мультиметром проверяем подведено ли напряжение к регулятору и правильно ли подключены все провода к контактам, сверяясь со схемой в инструкции к вашей модели терморегулятора.

Если неисправность еще не обнаружена, то следует проверить нагрузку, которую создает греющий кабель или нагревательный мат, используемые в системе теплый пол. Для этого надо измерить их сопротивление, соединив контакты мультиметра с контактами терморегулятора. Показатели сопротивления нагрузки должны совпадать с данными, указанными в техническом паспорте устройства. Если сопротивление равно 0, то причина неисправности – терморегулятор, который следует отдать в ремонт в сервисный центр или заменить.

2. Неисправность датчика температуры

Если все провода подключены правильно, терморегулятор работает, но на контактах подключения нагревательного кабеля напряжение отсутствует, необходимо проверить работу датчика температурного режима. Для этого измеряем показатель его сопротивления и сверяем с данными, указанными в техническом паспорте. Следует также учесть, что сопротивление датчика уменьшается при его нагревании и может не соответствовать заявленным данным в паспорте. При большой разнице в измерениях неисправный датчик следует отключить и заменить на новый.

3. Неисправность нагревательного кабеля

Мы уже проверили терморегулятор и датчик теплого пола, но неисправность еще не найдена? Начинаем проверку греющего кабеля. Для того, чтобы определить нагрузку, которую создает нагревательный кабель, надо измерить его сопротивление. Полученные данные сравниваем с показателями, указанными в техническом паспорте устройства.

Основываясь на показаниях приборов, можно определить причину неисправности теплого пола. Данные ниже нормы указывают на повреждение внешней оболочки греющего кабеля. При сопротивлении, стремящемся к нулю, причина в механическом повреждении кабеля или отгорании соединительной муфты. Неустойчивые значения говорят о наличии воды под оболочкой. Если же мультиметр показывает знак “бесконечность”, проблема в перегорании или обрыве греющего элемента, расположенного в соединительной муфте устройства.

Проведя диагностику и выявив неисправность нагревательной системы, можно ее устранить самостоятельно, или прибегнуть к помощи специалистов. Но стоит обязательно учесть, что найти место повреждения греющего кабеля в стяжке возможно только с помощью специального оборудования. При возникновении подобной ситуации советуем обратиться в сервисный центр, мастера которого отремонтируют нагревательный кабель с минимальными для Вас повреждениями напольного покрытия.

Получить консультацию, дополнительную информацию о продукции и купить электрический теплый пол можно в нашем интернет-магазине, по телефону +7 (800) 77 55 628, +7 (812) 33-25-300 или в одном из магазинов в Вашем городе.

«Теплый пол не греет. Причины неисправности и способы решения»
ООО «Теплый пол», 2017
Сеть фирменных магазинов «ТЕПЛЫЙ ПОЛ» – зарегистрированный товарный знак. Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!

Почему не греет теплый пол?

Системы отопления, которыми оборудованы наши квартиры и дома, отличаются не только своей технологичностью и эффективностью, но и надежностью. Степень надежности отопительных систем зависит от многочисленных факторов, среди которых не последнее место занимает практичность и функциональность отопительного оборудования, входящего в комплект домашнего отопления. Водяной теплый пол среди используемых систем обогрева считается самым надежным. Благодаря технологии и конструкции такая схема отопления очень удобна в эксплуатации. С точки зрения обслуживания, работающий водяной пол не требует повышенного внимания и особых хлопот.

Несмотря на высокие эксплуатационные характеристики системы отопления «теплый пол» могут давать сбои. Нередко, во время отопительного сезона мы задаемся вопросом, почему пол в нашем доме не греет, сломался теплый пол или авария вызвана причинами иного рода. Разобраться в сути проблемы можно либо самостоятельно, либо пригласив для обследования вашей системы отопления специалистов — теплотехников.

Если у вас имеется представление о том, как устроена ваша система отопления, можно попытаться решить проблему самостоятельно. У вас не работает теплый пол – это значит, в какой-то момент при монтаже была допущена ошибка или один из элементов системы вышел из строя. Найдем вместе выход из сложившейся ситуации.

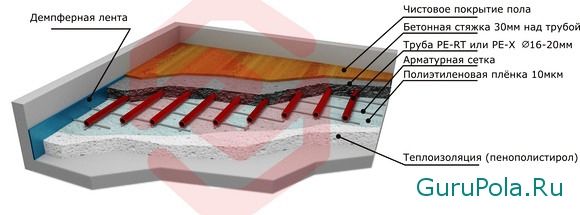

Знакомство с устройством теплого пола

Для того, что бы знать о вероятных причинах, ввиду которых ваше домашнее отопление работает с перебоями или вообще не функционирует, необходимо знать принцип действия системы отопления и то, каким образом функционируют основные детали и элементы конструкции. Если ваш водяной пол плохо греет, не соответствуя заданными параметрами, основные причины лежат на поверхности. Все дело в технических недочетах, допущенных во время укладки водяного пола. Обычно это нарушения технологии монтажа, неправильно подобрали расходные материалы и дополнительное оборудование.

Специфика монтажа оборудования заключается в том, насколько правильно уложен водяной контур и грамотно осуществлено подключение трубопровода к системе отопления. Отсутствие правильных гидравлических расчетов, неправильная настройка смесительного узла приводят к тому, что греющий пол теплоноситель начинает поступать в трубопровод с перебоями или же его температура существенно ниже, чем требуется.

Оценивая всю конструкцию можно сосредоточиться на следующих конструктивных элементах системы отопления. Теплый пол чаще всего не греет по следующим причинам:

вышел из строя термостат и датчик контроля температуры;
вышел из строя балансировочный клапан;
перестал работать циркуляционный насос;
поломался накладной термостат-предохранитель;
вышли из строя приводы входных труб коллектора;
нарушилась целостность водяного контура;
проблема с байпасом.

Каждый из этих элементов может выйти из строя, сделав ваш теплый пол не функциональным.

На заметку: поломка сервопривода, датчиков контроля температуры высока вероятность выход из строя термостата. Аналогична ситуация в балансировочным клапаном. Вышедший из строя клапан не сможет обеспечить нормальный подмес остывшей воды к горячему теплоносителю. Соответственно температура воды в водяном контуре будет недостаточной для обогрева.

Можно долго перечислять вероятные поломки отдельных элементов отопительной системы. В каждом отдельном случае придется искать непосредственную причину, из-за которой теплый пол не включается или работает с перебоями.

Рассмотрим по отдельности, наиболее часто встречаемые виды поломки теплого пола.

Пол недостаточно греет. Мала температура теплоносителя

Типичной и распространенной проблемой, с которой вынуждены сталкиваться владельцы городских квартир и частных домов, сетуя на неудовлетворительную работу теплого пола — неравномерный нагрев. При нормальной работе водяной контур должен целиком и равномерно прогревать бетонную стяжку или напольное покрытие, создавая необходимые условия для обогрева жилья.

В данном случае проблема состоит в неравномерном расходе теплоносителя по водяному контуру. Ввиду того, что трубопроводы могут иметь различную дину, из-за одинаковой интенсивности подачи теплоносителя, степень нагрева каждой трубы отличается. Обычно перед пуском в коллекторном шкафу выставляют уровни электроприводов в необходимо положение.

Для справки: Электроприводы соединены с распределительным блоком, который в свою очередь, подключен к наружному термостату. Поступающий на электроприводы сигнал с термостата приводит в действие штоки, благодаря которым осуществляется регулировка интенсивности потока теплоносителя в каждой трубе.

Перед запуском системы изначально выставляется оптимальные параметры, рассчитанные для каждого контура. Путем измерения температуры теплоносителя в каждом водяном контуре, электроприводы выставляются в соответствующее положение. Следовательно, меняется температура нагрева теплоносителя в системе, меняется и степень нагрева водяного контура.

Выход в данной ситуации заключается в следующем. Ищем водяной контур, в котором теплоноситель не греет водяной пол в соответствии с заданной температурой, затем вручную увеличиваем поступление котловой воды.

Повреждения водяного контура

Перепады давления в системе могут привести к разрыву трубопровода. Протечка в данном случае является самым неприятным фактором, устранять которую придется срочно. Незначительная разгерметизация водяного провода становится причиной ослабления интенсивности потока теплоносителя. Соответственно пол прогревается недостаточно неравномерно. Стяжка может в скором времени разрушиться. Определить место протечки можно разными способами. О самых простых вариантах, используя подручные средства, имеется масса информационного материала. Наиболее быстрый и простой способ в данном случае – воспользоваться тепловизором. Этот прибор с высокой точностью определит место повреждения водяной трубы.

На заметку: ваш пол не работает, значит в водяном контуре недостаточное количество теплоносителя. Что бы начать ликвидировать протечку, необходимо отключить подачу теплоносителя через коллектор. Через обратную трубу осуществляется слив воды из водяного контура.

Технология ликвидации протечки зависит от используемых труб.

К примеру: монтаж водяного контура из сшитых полиэтиленовых труб — самый распространенный и доступный по цене вариант укладки водяного пола. Однако за дешевизну расходного материала порой придется платить в процессе эксплуатации. При малейшем механическом повреждении труба теряет свою целостность. Решить проблему можно путем установки фитинга. Место установки фитинга необходимо отметить на плане-схеме или в месте установки коллекторного шкафа.

После монтажа фитинга, края обжимаются. Если включать подачу теплоносителя после проведения ремонтных работ, следует выждать два, три дня, что бы убедиться в надежности соединения. Только после этого восстанавливается целостность стяжки и наборной конструкции пола.

Вариант с использованием труб ПВХ выглядит предпочтительнее. Такие расходные материалы обладают необходимой прочностью. Однако при неправильном обращении со строительными инструментами во время строительных и ремонтных работ можно легко нанести повреждение водяному контуру. Ликвидация аварии выполняется по аналогичному сценарию. Сначала демонтаж старой стяжки. Далее осуществляется замена поврежденного участка на целый фрагмент трубы. Работы проводятся с помощью паяльника и ремонтной муфты.

Новая заливка бетонной стяжки выполняется только после проверке соединения на герметичность.

Сбои в работе электрооборудования

Последним важным моментом, который следует учитывать при неполадках с теплым полом, является выход из строя электрооборудования. Сюда можно отнести все приборы и агрегаты, которые имеют электрическое питание. Основным элементом в данной группе является циркуляционный насос, термостат, стоящий на оснащении узла смешивания. Приборы могут выйти из строя из-за отсутствия напряжения в электрической сети.

Определить исправный насос или нет, можно характерному звуку работы, который издает работающий агрегат. Выявить проблемы с термостатом можно следующим образом:

при правильной работе прибора хорошо виден момент поворота штока. При поломке данный процесс не происходит;
ремонтировать термостат нет необходимости. Лучше купить новый прибор, который обеспечит в дальнейшем надежную работу всей отопительной системы.

Заключение

Рассмотрев основные проблемные моменты, из-за которых теплый пол может не работать, следует отметить ряд общих факторов, оказывающих влияние на эффективность работы отопительного контура.

Вероятной причиной слабого нагрева водяного контура может стать недостаточная мощность нагревательного прибора или большое количество радиаторов отопления, отбирающих в больших количествах теплоноситель из системы.

Система может нормально включиться, однако через определенное время перестать греть. Такое часто случается ввиду наличия в трубопроводе воздушной пробки. Если при удалении воздуха ситуация не улучшилась, значит проблема с монтажом гидроизоляции. Практически в каждом отдельном случае вы сами в состоянии выявить причину недостаточно эффективной работы теплого пола. Грамотные расчеты и соблюдение технологии во время монтажа, позволит вам избежать подобных ситуаций в будущем.

Захламленность жилого помещения, наличие на полу ковров и большого количества мебели существенно снижает теплоотдачу теплого пола. Подключение водяного контура в централизованной системе отопления через батарею, может сказать на ухудшении качества обогрева помещений, как через радиаторы, так и с помощью теплого пола.

Не работает и не греет теплый пол: причины и способы устранения поломок

Современные теплые полы являются замечательным решением, позволяющим существенно повысить уровень комфорта в жилом помещении. Представленные конструкции эффективно поддерживают заданную температуру воздуха, способствуя созданию оптимального микроклимата в комнате. Тем не менее, даже самые надежные конструкции имеют свойство выходить из строя, при этом разобраться, почему не греет теплый пол, необходимо как можно быстрее.

Виды теплых полов

Сегодня в загородных домах и квартирах активно применяется несколько видов теплых полов. В данный перечень входят такие функциональные изделия, как:

водяные конструкции;
инфракрасные пленки;
электрические элементы подогрева.

Водяные конструкции, как правило, передают тепло через бетонное основание, которое покрывает металлические или полимерные трубы. Внутри них протекает горячая вода, нагреваемая посредством центрального отопления или при помощи специального котла. Ключевым условием правильной работы водяной системы является непрерывная циркуляция теплоносителя, в противном случае трубы могут попросту перегреться и деформироваться.

Инфракрасные пленки относятся к инновационному типу теплого пола, поскольку они имеют малый вес, портативные размеры, а также способны выдерживать серьезные механические нагрузки на протяжении всего периода эксплуатации. Рассматриваемые изделия совместимы практически со всеми типами покрытий, включая кафель, ламинированную доску, паркет и прочие напольные изделия.

Электрические элементы достигают требуемой температуры за счет специального кабеля, подающего ток определенной мощности на нагревательные маты. Встроенный в конструкцию термостат помогает оперативно регулировать температуру пола, а также препятствует возможному перегреву основания. Сигнал на включение отопительного оборудования посылается посредством специального датчика (внутреннего или внешнего).

Основные неисправности водяной конструкции

Если после монтажа не работает теплый пол, то не стоит сразу же обвинять во всем фирму-производителя. Вполне возможно, что в процессе установки были допущены распространенные ошибки, препятствующие правильному функционированию оборудования. Так, например, неисправность циркуляционного насоса препятствует движению воды в трубах. Когда после включения упомянутое оборудование не шумит и не вибрирует, то это очевидный признак его поломки. К тому же, из строя могут выйти температурные датчики, сигнализирующие о необходимости включения отопительного оборудования. В некоторых случаях в трубы мог попасть воздух, удалить который под силу только опытному специалисту.

Водяной теплый пол

Иногда напольное покрытие прогревается, но недостаточно. Возможно, при монтаже было использовано мало изоляционного материала, поэтому часть тепла неизбежно уходит в основание. Выбор неподходящего кабеля также ведет к данной неисправности, ведь в зарубежных странах мощность в сети составляет 230 вольт, в то время как у нас – 220 вольт. Отсюда и появляется потеря мощности, что ведет к неэффективности большинства элементов обогрева.

Основные неисправности электрического подогрева

Нередко после нескольких месяцев безотказной работы, теплый пол перестает греть. В таком случае у вас сгорел кабель либо из-за регулярных скачков напряжения, либо по причине механического повреждения. Менять упомянутый элемент должен только опытный мастер, который сможет проверить правильность подключения электрической цепи, замерить сопротивление между греющими жилами, а также предоставить гарантию на все проделанные ремонтные мероприятия.

Электрический теплый пол

Ненадежный термостат также может стать причиной отсутствия тепла в доме. Перед тем, как демонтировать конструкцию, необходимо убедиться, что все клеммы в электрической цепи плотно подсоединены друг к другу. Кроме того, нужно проверить напряжение на выходе кабеля, и если его нет, то данный элемент, наверняка сгорел. Процедура замены кабеля или терморегулятора при правильном монтаже не займет много времени, поле чего электрический подогрев покрытия будет снова восстановлен.

Поломки инфракрасного обогрева

Неисправности теплого пола инфракрасного типа могут быть связаны, прежде всего, с неплотным контактом клемм в электрической цепи. Нагревательная пленка присоединяется к сети посредством проводов, которые фиксируются на специальной медной шине, обжимаемой со всех сторон в процессе монтажа. Некачественно проведенная процедура может впоследствии привести к окислению металла и обрыву цепи. Для того чтобы избежать ненужного дорогостоящего ремонта рекомендуется тщательно обжимать все соединительные элементы.

Недостаточный нагрев инфракрасного пола иногда банально связан с неправильным выбором датчика. Когда теплый пол выбирается в качестве дополнительного источника тепла в помещении, то следует монтировать внешний датчик, который реагирует только на температуру покрытия. Данное устройство будет срабатывать только при понижении термического режима пола, что позволит существенно снизить энергопотребление конструкции и сэкономить финансовые средства владельца помещения.

Инфракрасный теплый пол

Если основным предназначением теплого пола станет отопление всего помещения, то тогда необходимо монтировать встроенный датчик. Такое изделие дает сигнал на работу отопительного оборудования до тех пор, пока температура окружающего воздуха не достигнет установленного значения. Единственным минусом при этом может стать нагрев напольного покрытия до отметки в 60–65 °C, поэтому специалисты рекомендуют нагревать расхоложенное помещение постепенно, как минимум несколько раз.

Таким образом, современные теплые полы по праву считаются надежным функциональным оборудованием. Конечно же, определенные элементы иногда выходят из строя, однако, при продуманном подходе определить поломку и своевременно устранить ее не составит особого труда.

Почему не греет водяной теплый пол

Здесь вы узнаете почему не греет водяной теплый пол: возможные проблемы и их проявление, причина плохой роботы, неравномерное и длинное время нагрева, а также в чем проявляется прорыв.

Несмотря на то, что встроенные системы обогрева и, в частности, водяной теплый пол, считаются наиболее надежными, долговечными, эффективными, рано или поздно можно столкнуться с проблемами.

Изучив их заранее проще определить, почему не работает водяной теплый пол, и принять меры по устранению неисправности.

Возможные проблемы и их проявление

Неисправность в системе водяного теплого пола проявляется в резком снижении уровня комфорта в помещении.

Это ощущается физически:

Наиболее часто не происходит нагрева, в комнате становится холодно.
Реже пользователям приходится столкнуться с чрезмерным нагревом, когда становится невыносимо жарко, а время нагрева водяного теплого пола существенно сокращается. Если вовремя такую неисправность не устранить, могут испортиться напольное покрытие, стяжка и сами трубы.

Возникает вопрос, почему плохо греет водяной теплый пол или вовсе нагрева нет?

Зачастую, подобные проблемы могут возникнуть сразу после монтажа системы при первом пуске. Именно поэтому важно знать требования к вводу теплого водяного пола в эксплуатацию, а также уметь правильно отрегулировать систему.

Чтобы не волноваться, задаваясь вопросом, сколько по времени прогревается водяной теплый пол, стоит придерживаться всех требований технологии монтажа при сооружении «теплого пирога». Одной из возможных причин низкого качества теплоотдачи системы является некачественная теплоизоляция.

Неоценимую помощь в выявлении проблемы могут оказать периодические записи о фиксировании потребления энергии и температуре. Сверяясь с ними, гораздо проще вовремя выявить неисправность.

Почему не греет водяной теплый пол: неисправности и их устранение

Водяное встроенное в пол отопление представляет собой достаточно сложную систему взаимосвязанных компонентов. Если не работает водяной теплый пол, причины могут быть различны.

Прежде всего, необходимо знать основные элементы данного типа отопления:

Трубы – магистрали, по которым циркулирует теплоноситель, передающий тепло поверхности пола.
Байпас.
Циркуляционный насос.
Коллектор и электроприводы входной группы, служащие для регулирования потока в контурах, а также балансировочный клапан, предназначенный для смешивания нагретой и уже отдавшей тепло воды.
Термостаты и терморегуляторы, позволяющие регулировать и поддерживать заданную температуру. При поломке возможно как охлаждение, так и критический перегрев системы.

Стоит брать в расчет возможные огрехи в монтаже. Устранить такую неисправность как, например, недостаточное количество утеплителя и высокие теплопотери, будет проблематично, ведь придется поднимать напольное покрытие теплого водяного пола, демонтировать стяжку и трубы.

Также если не греет теплый водяной пол, причины могут крыться в неправильных расчетах при проектировании и, как следствие, неверно подобранных по параметрам компонентах системы. Нередко случается, что для должного нагрева не хватает энергии. В данном случае дело в слабом напряжении сети или недостаточной мощности котла.

Однако рассмотрим наиболее характерные поломки, места и причины их возникновения, а также пути решения проблемы.

Повреждения трубопровода

Прорыв водяного теплого пола проявляется в протечке и нередко резком падении давления в трубах. Течь не только уменьшает количество теплоносителя в системе, но и чревата разрушением пола, затоплением соседей и порчей имущества.

Если теплый водяной пол стал плохо греть, и заподозрена протечка, то первым делом необходимо осмотреть поверхность и стыки напольного покрытия. Мокрые пятна могут отсутствовать. Тогда следует воспользоваться тепловизором.

После определения места протечки нужно аккуратно локально демонтировать напольное покрытие и стяжку. Метод устранения течи сводится к иссечению поврежденного участка трубы и замене его на новый, целый. Технология же зависит от типа используемых труб.

Перед демонтажом покрытия и иссечение трубы, необходимо сначала перекрыть подачу теплоносителя в контур (на коллекторе), после чего полностью слить из контура воду. После ремонта контур запускается. Обязательной является проверка спайки или соединения на герметичность.

Перед тем как прогревать водяной теплый пол, необходимо его обезвоздушить.

Неравномерность нагрева

В случаях, когда плохо греет водяной теплый пол, причины могут крыться в неравномерности распределения теплоносителя в контурах. Обусловлено это тем, что контуры, как правило, имеют различную длину. Если скорость подачи воды на коллекторе в каждую петлю одинакова, то для прохождения более длинного контура теплоносителю потребуется больше времени. Соответственно, в таких петлях вода быстрее остывает.

В таком случае решить вопрос почему не прогревается теплый водяной пол позволит регулировка подачи теплоносителя на коллекторе в каждый контур. Необходимо проверить и настроить уровни электроприводов подающих клапанов.

При этом придется запастись терпением, ведь то, за какое время прогревается водяной теплый пол, зависит от многих факторов (устройство и толщина «теплого пирога», температура и интенсивность подачи воды, температура за окнами, материал напольного покрытия, какой мощности выбран нагреватель для теплого водяного пола и т. д.).

Облегчить контроль и регулировку помогут средства автоматизации, а именно температурные датчики и сервоприводы на клапанах коллектора, подключенные к наружному терморегулятору – анализатору, посылающему команды на коллектор для регулировки подачи воды в петли.

Неисправности электрооборудования

Почему не греется теплый водяной пол, если протечки нет? Учитывая то, что некоторые элементы системы для функционирования требуют питания от электросети, можно предположить, что причина неприятности кроется именно в них.

Распространенной поломкой представляется выход из строя циркуляционного насоса и термостата, расположенного в смесительном узле коллектора. Необходимо проверить, поступает ли на них напряжение. Сделать это можно мультиметром или индикаторной отверткой. В принципе, неработоспособность насоса можно определить и по отсутствию какого бы то ни было шума.

После общей проверки термостата, если проблема не выявлена, необходимо проверить сопротивление каждой его клеммы. Вполне возможно, что вышли из строя датчики температуры. А потому рекомендуется регулярно проверять их работоспособность.

Если самостоятельно не удалось обнаружить почему не греет водяной теплый пол, при этом ничего более не вызвало подозрений, лучше обратиться за помощью к специалисту.

Заключение

Задаваясь вопросом, как долго нагревается водяной теплый пол, не стоит рассчитывать на моментальный отклик системы, ведь такое отопление инертно. Тем не менее, слишком долгое ожидание дает повод заподозрить неисправность, устранить которую можно своими руками.
