Как сделать ремонт теплого электрического пола своими руками? Виды неисправностей и последовательность работ

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей это порой даже необходимость, для поддержания постоянной температуры в жилище.

Ремонт отдельных неисправностей можно выполнить самостоятельно, при наличии необходимых приборов и инструментов.

Три основные причины неисправности теплого пола

Конструкция для обогрева, представляет собой надежную систему. Cрок использования теплых полов, согласно заданных технологических параметров, без капитального ремонта рассчитан минимум на 10 лет. Хотя каждое электрическое устройство, которое эксплуатируется постоянно, имеет не только свои преимущества, но и возможные технологические недостатки. Причины неисправности в обогреве:

• терморегулятор;
• обрыв электрического кабеля;
• неисправность в температурном датчике.

Ремонт электрического пола и диагностика причин неисправности

Обогрев пола работает по принципу любого нагревательного электрического прибора. Воздух в помещении прогревается от тепла отдаваемого полом, который имеет нагревательные элементы, расположенные внизу под поверхностью теплого пола. Элементы или специальный электрический кабель нагревают полы при помощи электрической энергии. При возникновении неисправности в обогреве для их устранения необходимо провести диагностику.

Терморегулятор

Терморегулятор осуществляет функцию прохождение электрического тока и подачи его в систему теплого пола. Являясь не только выключателем, терморегулятор отвечает за силу и качество нагрева. При достижении заданных номинальных параметров температуры, устройство автоматически отключается и включается после максимального снижения показателей температуры в нагревательных элементах. Поэтому при неисправности прибора покрытие пола перестанет нагреваться или очень сильно перегревается.

Датчик пола

Если датчик пола расположен очень близко к нагревательному элементу, он начинает отключаться раньше, чем прогреется вся система обогрева. Поскольку рядом расположенный элемент прогревается раньше и воздействует на датчик. При условии, что основание системы не может прогреться на заданную мощность, датчик пола начинает работать без интервалов и отключений.

В конечном итоге круглосуточная работа прибора приводит не только к повышенному расходу электрической энергии, но и к его неисправности от завышенной рабочей нагрузки.

Неисправность нагревательного элемента или кабеля

Одной из причин поломки может быть обрыв электрического кабеля или нагревательного элемента. Обрыв кабеля и элемента возможен при нарушении целостности во время выполнения монтажных работ. При последующей эксплуатации постоянное давление от наступания на поврежденное место электрический кабель или нагревательный элемент разрушается.

Для обнаружения неисправности необходимо провести замер показаний сопротивления. По заданным параметрам сопротивление не должно превышать номинальные параметры, указанные в техническом паспорте электрической системы пола. Если показания сопротивления превышают больше чем на 5%, следовательно, кабель поврежден. В инфракрасном обогреве чаще повреждается нагревательный элемент по такому же принципу: от острых каблуков или чрезмерного давления на пол.

Поиск повреждений греющего кабеля

После отключения системы от электросети необходимо отсоединить кабель от терморегулятора. При помощи высоковольтного генератора определить место обрыва кабеля, так как в месте неисправности будет создан эффект электрической дуги.

Также для нахождения места разрыва кабеля можно использовать аудио-детектор или тестер напряжения. На месте поломки от аудио-детектора производится характерный звук, похожий на звук при работе металлоискателя.

Замена дисплея в терморегуляторе для теплого пола Е51.716

Если же система функционирует, но на дисплее терморегулятора не отображаются показатели заданной температуры, то дисплей необходим заменить. Ознакомившись с инструкцией можно переустановить дисплей.

Настройка терморегулятора для инфракрасного теплого пола

Иногда слабый контакт подсоединенных проводов к терморегулятору на клеммнике может стать причиной неполадки в работе, то есть пол не будет нагреваться до установленной температуры. Для устранения данного недостатка достаточно плотно подтянуть винтовое соединение и восстановить изоляцию.

Установка ремонтной муфты на греющий кабель

При поломке нагревательного кабеля при ремонте обязательно необходимо использовать термоусадочную муфту, которая создает идеальную изоляцию в месте соединения кабеля. Выполняя ремонт необходимо прогреть муфту потоком горячего воздуха, можно использовать обычный фен, после того, как муфта надета на место соединения. Под воздействием горячего воздушного потока муфта значительно уменьшится, плотно закрыв и изолировав место соединения.

Ремонт нагревательного кабеля под плиткой и под стяжкой своими руками

Последовательность действий при выполнении ремонта:

1. Определив место разрыва нагревательного кабеля необходимо в месте неисправности поднять напольное покрытие. В зависимости от материала из чего оно сделано, покрытие можно поднять целой полосой. Если пол выполнен из кафельной плитки, ее нужно извлечь, стараясь не повредить.
2. Затем ознакомившись со схемой монтажа нагревательного кабеля осторожно разбить бетонную стяжку. Для удобства устранения разрыва кабеля важно освободить достаточную длину.
3. Зачистив кабель в месте разрыва соединить его и крепко зажать место соединения плоскогубцами, затем надеть специальную гильзу для создания прочности соединения. Выполнить изоляцию кабеля с помощью термоусадочных соединительных муфт.
4. После контрольной поверки работы выполняется бетонная стяжка и после высыхания восстанавливается напольное покрытие.

Цены на ремонт теплого пола

Цена на ремонт обогрева пола зависит от:

• региона проживания заказчика услуги;
• причины неисправности и цены замененного элемента;
• величины размера выполненной бетонной стяжки и восстановления напольного покрытия.

Окончательная стоимость работ определяется после выполнения диагностики и нахождения неисправности.

Профилактика поломок

При неукоснительном соблюдении рекомендаций профессионалов и инструкции по эксплуатации электрической системы обогрева можно избежать неполадок и добиться долгого срока службы теплого пола. Существует ряд технологических мероприятий, выполнение которых при установке электрического обогрева изначально гарантируют хорошую работу.

Главным этапом является правильный выбор квалифицированных специалистов для монтажа. Соблюдение правил при монтаже:

• произведение правильных замеров и расчет необходимой мощности;
• подбор сечения кабеля по размеру помещения, поскольку подрезка провода значительно снижает его прочность;
• резка инфракрасной пленки строго по разметке;
• подбор кабельных матов, их резка недопустима;
• выполнение технологических параметров при теплоизоляции;
• нельзя монтировать теплый пол под предметами мебели и бытовой техники, чтобы предотвратить перегрев;
• необходимо поместить датчик в специальную гофрированную трубу, для защиты от повреждения;
• обязательное тестирование до выполнения бетонных работ;
• не начинать эксплуатацию до полного высыхания стяжки.

Выполнить ремонт системы обогрева пола от электричества не сложно, обладая необходимыми навыками. Важным этапом в ремонте является не только правильная диагностика неисправности, но и последовательность выполнения ремонта, для избежания возгорания и жизненно-опасной ситуации.

Полезное видео

Выполнение ремонта тёплого электрического пола

Тёплые полы — это современная система обогрева, которая создаёт комфорт и уют в жилых помещениях. Достигается это экономией рабочего пространства и равномерным распределением тепла. Наиболее популярной системой обогрева считается электрический пол. Его главное достоинство — простота монтажа. В случае поломки ремонт электрического тёплого пола выполнить несложно, хотя здесь существуют определённые трудности.

Устройство системы подогрева

Подогрев пола с помощью электричества представляет собой конструкцию, состоящую из разложенных в определённом порядке проводников. Через специальный блок они подключаются к сети с напряжением 200 вольт.

При прохождении по проводам тока они нагреваются, передавая тепло примыкающей к ним поверхности. То есть происходит преобразование электрической энергии в тепловую. Этот процесс описывается законом Джоуля — Ленца. Если при построении электросети провода подбираются с высоким коэффициентом электропередачи для снижения потерь энергии, то в системах тёплого пола всё наоборот.

Электрические полы сделать намного проще и дешевле, чем водяные, но при этом много споров возникает по поводу их безопасности. Если появление пробоя электричества практически невозможно, то от возникающего электромагнитного излучения избавиться не получится. Насколько оно вредно, до сих пор точного ответа нет.

Учёные считают, что низкочастотные поля приводят к нарушению баланса железа в организме, снижая иммунную систему, поэтому при изготовлении кабеля обязательно используется экранирующая оплётка, снижающая уровень излучения. Любая система электроподогрева укладывается под напольным покрытием и состоит из следующих элементов:

Её монтируют в стяжке на любую или под любую поверхность: кафель, бетон, линолеум, дерево.

подробнее про теплый пол вы увидите в этом видео:

Способы нагрева

Существует несколько способов реализации системы нагрева. Перед тем как приступить к ремонту тёплого электрического пола, важно знать, какой тип подогрева применяется.

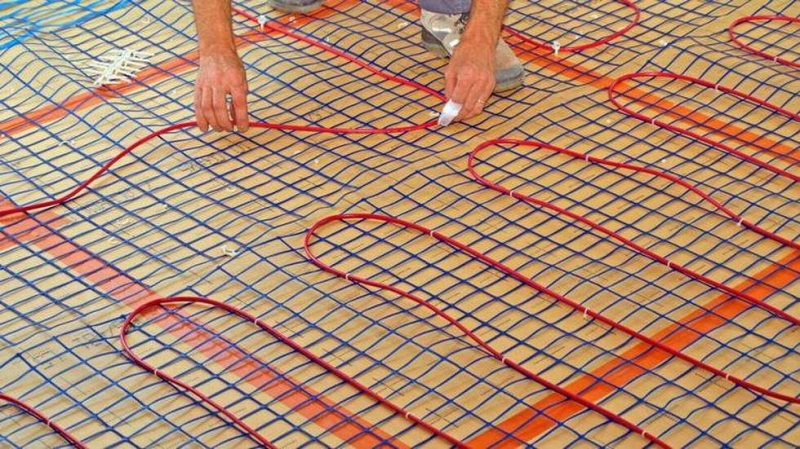

Чтобы отремонтировать электрический теплый пол, необходим знать, какого типа кабель там использован

По виду используемого кабеля тёплый пол разделяют на следующие типы:

1. Резистивный. В качестве проводников используются жилы с высоким внутренним сопротивлением. Чаще всего их изготавливают из нихрома. Для избегания повреждений и соблюдения электробезопасности нагревательные жилы укладываются в изоляцию, находящуюся в экране и защитной оболочке. Существуют одножильные и двухжильные кабели. Поскольку существует необходимость подключения к термостату двух концов кабеля, монтаж моножильного типа характеризуется сложным выбором трассы и применяется только для укладки в небольших помещениях. Но при этом уровень электромагнитного излучения у одножильного меньше.
2. Саморегулируемый. В его конструкции используется двухжильный провод, каждая жила которого выполнена из материала с низким сопротивлением. Принцип работы его основан на способности некоторых материалов изменять своё сопротивление в зависимости от температуры. Так, электропроводность достигает наибольшего значения при минимальной температуре и снижается при её увеличении. Значение тепловыделения зависит от характеристик провода и в среднем составляет около 80 Вт. В состав такого кабеля входит медная жила, проложенная в слое полупроводящей саморегулирующей матрицы, помещённой в изоляцию из полиолефина и эластомерного термопластика. Далее на всю эту конструкцию надевается оплётка и защитная оболочка.
3. Матовый. Это тот же резистивный кабель, но существенно отличающийся по конструктиву. Термокабель укладывается и закрепляется на эластичной сетчатой подложке в виде «змейки» с фиксированным шагом. Такой подход помогает использовать кабель малого диаметра порядка 2,5—4,5 мм. Его укладка очень проста и заключается в простом расстилании мата по поверхности, а присоединение к питающей сети выполняется с помощью электробезопасной муфты. Используемый кабель, как и в случае с резистивным способом, может быть как одножильным, так и многожильным.

Регулятор температуры

Терморегулятор — элемент управления системы, от работы которого в итоге и зависит создаваемый комфорт в помещении. Его главная задача заключается в том, чтобы следить за эффективностью работы системы, контролируя и поддерживая температуру нагревания.

При поломке терморегулятора, его легко заменяют на новый

К термостату подключается датчик, измеряющий температуру нагрева кабеля. В основе конструкции регистратора используется принцип изменения формы биметаллической пластины под влиянием воздействующей на неё температуры. Фиксируя изменения, датчик подаёт сигналы на терморегулятор, который изменяет силу проходящего по проводам тока.

Регулятор универсален, поэтому при ремонте тёплых электрополов в случае выхода его из строя проблем с заменой возникнуть не должно. Но при этом управляющие элементы выпускают различных типов. Они могут быть:

Механические устройства имеют довольно простую конструкцию и хорошую ремонтопригодность. Они состоят из верньера, шкалы температур и кнопки включения. Поворотом регулятора устанавливается нужное значение нагрева пола. Как только она достигнута, в устройстве срабатывает мембрана, после чего подача тока прекращается.

Электронные элементы представляют собой интеллектуальные устройства. В своей работе они могут регулировать подогрев не только по температуре, но и в зависимости от времени суток. В качестве элемента управления используется микропроцессор, которым управляет специальная программа.

Для визуального отображения рабочей температуры используется ЖК-экран. Хоть такое устройство и надёжно, но по ремонтопригодности оно уступает механическому типу и при повреждении просто заменяется.

Технология укладки

Существует несколько способов монтажа электроподогрева. Во время ремонта тёплых полов важно знать, как именно он выполнен. Связано это с тем, что при возникновении обрыва кабеля приходится искать и устранять повреждение, а для этого понадобится снимать напольное покрытие. Обустройство тёплых полов происходит по общепринятым правилам. В частности, к нему относится расположение нагревательных элементов.

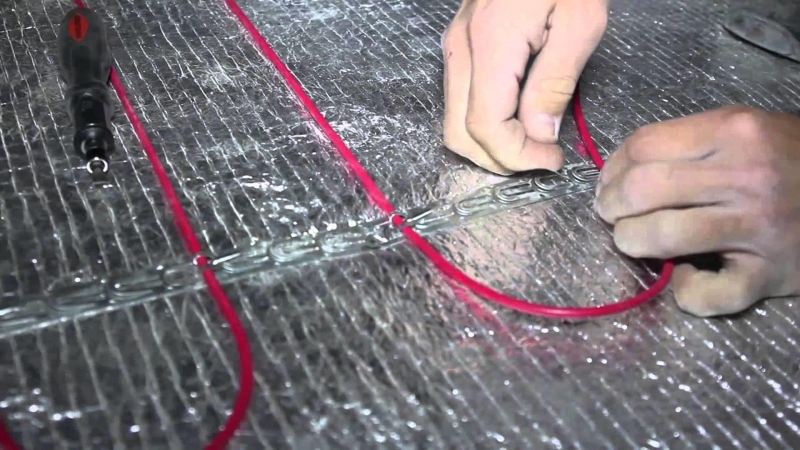

Ремонтируя электропол, также важно знать, каким образом он был монтирован

На черновое покрытие укладывается теплоизоляционный слой. Обычно это фольгированный материал, который препятствует прохождению тепла в нижнем направлении. По этому слою раскладывается нагревательный кабель, выводы которого располагаются в районе подключения к сети 220 вольт. Рядом с ним протягивается гофрированная трубка, в которой располагается датчик температуры. Эта трубка закрывается наглухо со стороны, монтируемой в стяжку, что позволяет в случае поломки без труда заменить датчик.

Сверху кабель закрывается цементно-песочной стяжкой, на которую кладётся чистовое покрытие. Толщина стяжки зависит от конструкции кабеля. В среднем она составляет от 3 до 5 мм. Выполненная стяжка не должна иметь пустоты или быть деформированной. Концы проводов с датчика и самого кабеля подключаются к терморегулятору. На него же заводится и цепь питания.

Важно при монтаже тёплого поля составить чертёж, на котором будет указан план расположения кабеля под слоем стяжки. На нём также изображается местонахождение муфт, термостата и датчиков. Этот план очень сильно экономит время при ремонте электрических полов и поиска неисправностей.

Причины неисправностей

При эксплуатации тёплого пола могут возникнуть проблемы, связанные с его работой. Существует два вида неисправностей — полное пропадание нагрева и невозможность его контроля. Для одних поломок придётся снимать чистовое покрытие и демонтировать стяжку, а для других — чинить регулятор температуры.

Причиной поломки теплого пола может быть неисправность терморегулятора или перебой кабеля

Перед тем как взяться за ремонт тёплых электрических полов, понадобится определить причину, которая привела к поломке. Например, это могут быть строительные работы, из-за которых был перебит нагревательный провод, или потоп, заливший блок управления.

Если нагрев полностью пропал, тогда проверяется присутствие напряжения на линии, подводящей к нему электроэнергию. Иногда поломка возникает из-за срабатывания автомата защиты или плохого контакта.

Когда входное напряжение присутствует, а нагрева всё равно нет, нужно найти причину неисправности. Она может скрываться в нагревательном проводе или терморегуляторе. Чтобы понять, что послужило виновником поломки, нужно контакты тёплого пола отсоединить от регулятора и измерить их сопротивление. Для этого понадобится мультиметр. Полученная величина сопротивления не должна отличаться более чем на 10% от той, что указана производителем.

Значительное отклонение от нормы указывает на повреждение кабеля под стяжкой. Оно может быть вызвано пробоем изоляции (при уменьшении значения сопротивления) или разрывом кабеля (мультиметр покажет бесконечность).

Если с сопротивлением всё в порядке и напряжение на входе присутствует, то поломка именно в терморегуляторе, который проще всего проверить заменой. Неполадки в нём также приводят к неправильной установке температуры нагрева, но в этом случае виновником может быть и сломавшийся датчик.

Поломка термостата

Часто встречающаяся на практике поломка — недостаточно плотный контакт проводов в клеммнике регулятора. Перед тем как снять терморегулятор, следует попробовать поджать эти контактные места.

Перед тем, как отсоединить термостат, попробуйте поджать контакты, возможно причина в этом

Понять, что виноват именно терморегулятор, можно, подключив напрямую провода тёплого пола к сети 220 вольт. Если после этого пол становится тёплым, то терморегулятор придётся заменить. Если есть соответствующие навыки, можно попытаться отремонтировать его самостоятельно.

Наиболее часто выходящие из строя радиоэлементы — ключевые транзисторы, стабилизаторы напряжения, электролитические конденсаторы и реле. Нередко возникает также пробой сетевого конденсатора.

В случае выхода из строя микропроцессора рентабельней будет всё-таки заменить весь блок целиком. Поломки механического терморегулятора могут быть связаны с неисправностью переключателя. Для восстановления можно попробовать его промыть в спиртовом растворе.

Повреждение кабеля

Ремонт провода под стяжкой — очень серьёзное задание, поскольку её придётся демонтировать. Но чтобы не срывать всё покрытие, используют специальные приборы, помогающие сузить место поиска поломки.

Ремонт перебитого кабеля требует демонтажа стяжки

Чтобы отремонтировать поломанный кабель, понадобится приготовить:

• тепловизор или детектор скрытой проводки;
• генератор;
• соединительную гильзу;
• термоусадку;
• пресс-клещи.

Перед определением места повреждения проложенный в полу провод отключают. Затем через генератор или высокочастотный трансформатор в кабель подаётся высокое напряжение. Далее с помощью тепловизора определяется точка с более высокой температурой.

Как только место найдено, расположенный над ним участок стяжки демонтируют. Концы повреждённого кабеля зачищают и соединяют между собой через медную гильзу с последующей опрессовкой. После этого соединение кабеля защищается изолентой или термоусадочной трубкой. Перед восстановлением стяжки система включается и проверяется на работоспособность.

Ремонт датчика

При неисправности датчика для его замены не придётся рушить пол, так как устанавливается он в специальную защитную трубку.

Датчик ремонту не подлежит, его необходимо заменить на новый

Для его демонтажа понадобится только найти выход этой трубки и вытянуть его за концы проводов. Но в редких случаях трубка может быть вмурована в стену.

Сам датчик не ремонтируется, вместо него покупается новый. В случае необходимости к нему припаивается провод нужной длины, который устанавливается на место старого.

Если по каким-то причинам достать датчик не получается, тогда, чтобы не демонтировать напольное покрытие, можно просто заменить термостат моделью с независимым таймером. После этого включение и выключение подогрева будет происходить только по заданному времени.

Ремонт теплого пола: электрический и водяной своими руками, как отремонтировать терморегулятор и кабель

Ремонт теплого пола – вопрос довольно актуальный Установка теплого пола, как электрического, так и водяного пользуется большим спросом и многие стали отказываться от центрального отопления в пользу таких современных установок, укладывающихся под финишную отделку. Такое отопление можно использовать, как основное или дополнительное, но результатом будет создание комфортных условий в комнате.

Содержание:

Всегда ли можно проводить ремонт электрического теплого пола

Очень часто ремонт поломки электрического теплого пола состоит в замене поврежденного кабеля. Как правило, кабели могут быть деформированы при монтаже стяжки или отделочных работах, в которых используется керамическая плитка.

Специалисты не рекомендуют проводить ремонт электрического пола, если:

• Нет навыков работы с электричеством;
• Нет минимального набора инструментов;
• Представления о том, как устроена система.

Для проверки исправности кабеля, нужно провести отключение его от терморегулятора и замер напряжения между отдельными жилами. Сопротивление должно полностью соответствовать уровню, указанному в техническом паспорте. При несоответствии данных, требуется замена кабеля.

Исключить ремонтные работы можно, просто правильно эксплуатируя систему теплых полов. Монтаж должен быть проведен правильно и четко по инструкции, особенно, если он осуществляется без специалиста.

Эксплуатация должна проводиться по инструкции.

Укладку теплых полов и стяжки нужно делать за счет дополнительных подставок в стяжке над кабелями, чтобы не повредить их. Теплый электрический пол стоит устанавливать там, где не будет располагаться тяжелая мебель, так как под ее весом может произойти надрыв кабеля. Надрыв кабеля приведет к проблемам со всей системой и к ремонтным работам, описанным ране.

При каких неполадках требуется ремонт водяного теплого пола

Неисправности теплого пола стоит проверять посредством открывания кранов прямой и обратной подачи воды в нагревательный контур. Если устройство работает, то причиной поломки, из-за которой отсутствует тепло, может стать поломка насоса циркулирующего воду. Его работоспособность проверяется за счет манометра и исследования коллектора нагнетания.

Теплый пол – это:

Не менее редкой причиной считается завоздушивание системы, что происходит за счет снижения герметичности мест соединения труб или кавитации насосного устройства. Как только воздух проникает в водопровод, вода начинает неравномерно распределяться по системе.

Также причина поломки может быть в виде недостаточной мощности в тепловом генераторе – котле, а также плохом состоянии покрытия теплоизоляции на трубопроводе. В данной ситуации потребуется проведение полного ремонта с укладкой нового слоя теплоизоляции.

Какие проблемы могут привести к ремонту терморегуляторов теплого пола

Отремонтировать и восстановить работу терморегуляторов не сложно, если обратить внимание на причины поломки, отталкиваясь от которых возможно найти оптимальный вариант для восстановления функционирования.

Причины:

• Проводка;
• Терморегулятор;
• Датчик;
• Нагревательная жила.

Может не включаться циферблат. Для его ремонта, нужно проверить напряжение на проводящей клемме, обозначенной буквой Н или Л. Клемма Н является синим проводом, а Л – белым, но в редких случаях коричневым. При показании вольтметра «0», сразу станет понятно то, что неисправность непосредственно в проводке.

Если напряжение есть, но циферблат не работает, то тут нужна замена терморегулятора.

Если происходит включение терморегулятора, но он не функционирует, то в данном случае нужно проверить работоспособность детали. Для этого достаточно понажимать на кнопки и постараться включить один из режимов.

Если дисплей показывает надпись о неисправности, то нужно провести замену датчика.

Еще одной проблемой можно назвать включение значка нагрева системы отопления, но отсутствие тепла в комнате. Это свидетельствует о том, что оборвана нагревательная жила и для диагностики требуется специальное оборудование.

Профессиональный ремонт кабеля теплого пола

Ремонт теплых полов на электрическом подогреве требует четкого соблюдения схемы монтажных работ, о которых сказано в любой инструкции по эксплуатации. Условие является важным и не подлежит изменениям. Если все рекомендации по монтажу были тщательно соблюдены, но при этом нет тепла, или оно подается в ограниченном режиме, то нужно искать причину неисправности.

К таким можно отнести:

• Недостаток электрического питания;
• Поломку в блоке управления;
• Повреждение кабеля, который греет теплый пол.

Стоит заметить, что именно с такими проблемами невозможно обеспечить бесперебойную работу системы и полную безопасность для дома и его жителей. Для выявления проблем стоит запастись мультиметром и индикаторной отверткой.

После того как обнаружена проблемная часть, проводится ремонт пола в определенном заранее месте.

Нужно освободить оборванную часть. Соединить их при помощи гильз определенного диаметра, зажим которых происходит специальными пресс-клещами. Далее изолируется область соединения посредством термоусадочной муфты, или можно использовать строительный фен, за счет чего участок с повреждением будет надежно загерметизирован.

Возможные неисправности электрического теплого пола

Если отсутствует питание в отопительной системе теплого пола, то причина – повреждение линии и срабатывание автомата выключателя. Чтобы уточнить данную проблему, нужно провести проверку напряжения в месте ввода терморегулятора.

За счет датчика на терморегуляторе можно проверить функционирование всей системе электрического питания.

Для этого можно использовать также мультиметр, которым проверяется присутствие напряжения на клеммах. Если подача энергии поступает исправно, то нужно далее проверять пол, термостаты и датчики, установленные на системе отопления.

Каждая из причин поломки теплого пола может вести за собой длительные ремонтные работы, а также немало затрат:

Чтобы исследовать функционирование пола на пригодность, можно провести исследование его расчетного сопротивления постоянному току. Сопротивление должно быть равным тому, которое находиться в паспорте греющего кабеля. Замер проводится посредством мультиметра. Все полученные данные нужно сравнивать с теми, которые указаны в паспорте системы, что позволит определить исправность или наличие неисправности в системе.

Как осуществляется своими руками ремонт теплого пола

После того, как найдена проблема поломки теплого пола, можно начинать его ремонт.

Сделать это можно:

• Своими руками;
• При помощи мастера;
• Установив новую систему.

При наличии повреждения в электрическом кабеле, нужно сразу проводить демонтаж дефектных участков, за счет накладывания на кабель специальной муфты.

Если вышел из строя датчик ремонта теплого пола, то провести его замену вовсе не составит труда. Достаточно осуществить снятие старого прибора и установку нового. Однако, важно помнить о том, что расположен датчик глубоко в гофрированной трубке, и изымать его нужно очень аккуратно, чтобы не повредить ее. Замуровка датчика без трубки категорически запрещена, так как это станет причиной поломки системы сразу же после заливки стяжки.

Если терморегулятор снабжен датчиком включения, то нужно проверять наличие напряжения в сети при монтаже системы. При отсутствии напряжения, нужно затянуть каждый фиксирующий винт.

При обрыве нагревающих кабелей, требуется найти место обрыва посредством использования такого устройства, как высоковольтный генератор или специальный детектор, работающий, как металлоискатель.

Делаем сами: ремонт теплого пола (видео)

В целом, система отопления не сложная, как по ремонту, так и по эксплуатации, и все, что требуется – это первоначально приобрести качественную систему, а потом сделать правильный монтаж. Сделать все это можно без специалистов и без больших затрат, но при условии, что есть минимальный набор инструментов и датчиков, чтобы проверять напряжение и исправность элементов системы отопления.

Перед монтажом электрического теплого пола , необходимо определить цель данного сооружения: будет служить отопительной системой в лоджии , полом в ванной.

Большой популярностью среди домовладельцев пользуются напольные системы обогрева. Самым лучшим решением для создания тепла в частном доме может оказаться.

Электрический теплый пол своими руками Теплый пол, нагреваемый электричеством, пользуется большой популярностью не только как дополнительное средство.

Ремонт теплого пола: электрический и водяной своими руками, как отремонтировать терморегулятор и кабель

Ремонт теплого пола — вопрос довольно актуальныйУстановка теплого пола, как электрического, так и водяного пользуется большим спросом и многие стали отказываться от центрального отопления в пользу таких современных установок, укладывающихся под финишную отделку. Такое отопление можно использовать, как основное или дополнительное, но результатом будет создание комфортных условий в комнате.

Всегда ли можно проводить ремонт электрического теплого пола

Очень часто ремонт поломки электрического теплого пола состоит в замене поврежденного кабеля. Как правило, кабели могут быть деформированы при монтаже стяжки или отделочных работах, в которых используется керамическая плитка.

Специалисты не рекомендуют проводить ремонт электрического пола, если:

• Нет навыков работы с электричеством;
• Нет минимального набора инструментов;
• Представления о том, как устроена система.

Для проверки исправности кабеля, нужно провести отключение его от терморегулятора и замер напряжения между отдельными жилами. Сопротивление должно полностью соответствовать уровню, указанному в техническом паспорте. При несоответствии данных, требуется замена кабеля.

Ремонт электрического теплого пола чаще всего состоит в замене поврежденного кабеля

Исключить ремонтные работы можно, просто правильно эксплуатируя систему теплых полов. Монтаж должен быть проведен правильно и четко по инструкции, особенно, если он осуществляется без специалиста.

Эксплуатация должна проводиться по инструкции.

Укладку теплых полов и стяжки нужно делать за счет дополнительных подставок в стяжке над кабелями, чтобы не повредить их. Теплый электрический пол стоит устанавливать там, где не будет располагаться тяжелая мебель, так как под ее весом может произойти надрыв кабеля. Надрыв кабеля приведет к проблемам со всей системой и к ремонтным работам, описанным ране.

При каких неполадках требуется ремонт водяного теплого пола

Неисправности теплого пола стоит проверять посредством открывания кранов прямой и обратной подачи воды в нагревательный контур. Если устройство работает, то причиной поломки, из-за которой отсутствует тепло, может стать поломка насоса циркулирующего воду. Его работоспособность проверяется за счет манометра и исследования коллектора нагнетания.

Теплый пол – это:

Поломка насоса циркулирующего воду, может стать причиной ремонта водяного теплого пола

Не менее редкой причиной считается завоздушивание системы, что происходит за счет снижения герметичности мест соединения труб или кавитации насосного устройства. Как только воздух проникает в водопровод, вода начинает неравномерно распределяться по системе.

Также причина поломки может быть в виде недостаточной мощности в тепловом генераторе – котле, а также плохом состоянии покрытия теплоизоляции на трубопроводе. В данной ситуации потребуется проведение полного ремонта с укладкой нового слоя теплоизоляции.

Какие проблемы могут привести к ремонту терморегуляторов теплого пола

Отремонтировать и восстановить работу терморегуляторов не сложно, если обратить внимание на причины поломки, отталкиваясь от которых возможно найти оптимальный вариант для восстановления функционирования.

Причины:

• Проводка;
• Терморегулятор;
• Датчик;
• Нагревательная жила.

Может не включаться циферблат. Для его ремонта, нужно проверить напряжение на проводящей клемме, обозначенной буквой Н или Л. Клемма Н является синим проводом, а Л – белым, но в редких случаях коричневым. При показании вольтметра «0», сразу станет понятно то, что неисправность непосредственно в проводке.

Существует несколько причин, которые могут привести к ремонту терморегуляторов теплого пола

Если напряжение есть, но циферблат не работает, то тут нужна замена терморегулятора.

Если происходит включение терморегулятора, но он не функционирует, то в данном случае нужно проверить работоспособность детали. Для этого достаточно понажимать на кнопки и постараться включить один из режимов.

Если дисплей показывает надпись о неисправности, то нужно провести замену датчика.

Еще одной проблемой можно назвать включение значка нагрева системы отопления, но отсутствие тепла в комнате. Это свидетельствует о том, что оборвана нагревательная жила и для диагностики требуется специальное оборудование.

Профессиональный ремонт кабеля теплого пола

Ремонт теплых полов на электрическом подогреве требует четкого соблюдения схемы монтажных работ, о которых сказано в любой инструкции по эксплуатации. Условие является важным и не подлежит изменениям. Если все рекомендации по монтажу были тщательно соблюдены, но при этом нет тепла, или оно подается в ограниченном режиме, то нужно искать причину неисправности.

К таким можно отнести:

• Недостаток электрического питания;
• Поломку в блоке управления;
• Повреждение кабеля, который греет теплый пол.

Процесс ремонта кабеля теплого пола

Стоит заметить, что именно с такими проблемами невозможно обеспечить бесперебойную работу системы и полную безопасность для дома и его жителей. Для выявления проблем стоит запастись мультиметром и индикаторной отверткой.

После того как обнаружена проблемная часть, проводится ремонт пола в определенном заранее месте.

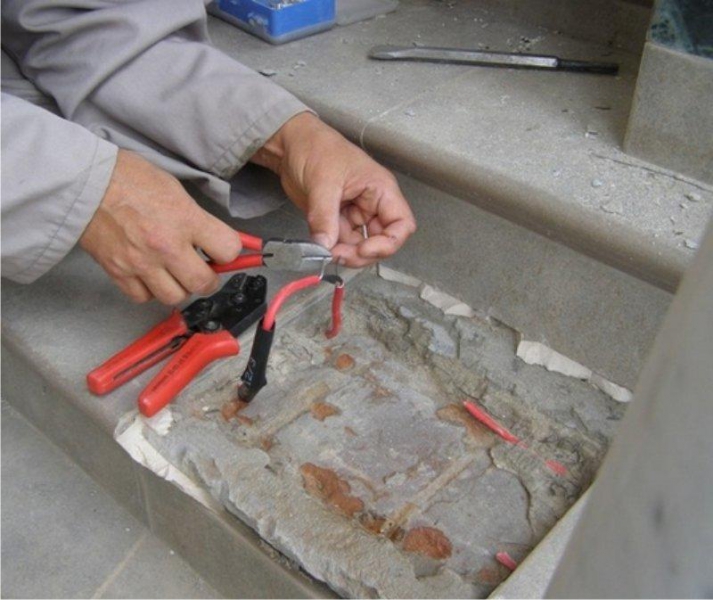

Нужно освободить оборванную часть. Соединить их при помощи гильз определенного диаметра, зажим которых происходит специальными пресс-клещами. Далее изолируется область соединения посредством термоусадочной муфты, или можно использовать строительный фен, за счет чего участок с повреждением будет надежно загерметизирован.

Возможные неисправности электрического теплого пола

Если отсутствует питание в отопительной системе теплого пола, то причина – повреждение линии и срабатывание автомата выключателя. Чтобы уточнить данную проблему, нужно провести проверку напряжения в месте ввода терморегулятора.

За счет датчика на терморегуляторе можно проверить функционирование всей системе электрического питания.

Для этого можно использовать также мультиметр, которым проверяется присутствие напряжения на клеммах. Если подача энергии поступает исправно, то нужно далее проверять пол, термостаты и датчики, установленные на системе отопления.

Ремонтные работы теплого пола могут быть длительным процессом

Каждая из причин поломки теплого пола может вести за собой длительные ремонтные работы, а также немало затрат:

Чтобы исследовать функционирование пола на пригодность, можно провести исследование его расчетного сопротивления постоянному току. Сопротивление должно быть равным тому, которое находиться в паспорте греющего кабеля. Замер проводится посредством мультиметра. Все полученные данные нужно сравнивать с теми, которые указаны в паспорте системы, что позволит определить исправность или наличие неисправности в системе.

Как осуществляется своими руками ремонт теплого пола

После того, как найдена проблема поломки теплого пола, можно начинать его ремонт.

Сделать это можно:

• Своими руками;
• При помощи мастера;
• Установив новую систему.

При наличии повреждения в электрическом кабеле, нужно сразу проводить демонтаж дефектных участков, за счет накладывания на кабель специальной муфты.

Ремонт теплого пола можно провести своими руками

Если вышел из строя датчик ремонта теплого пола, то провести его замену вовсе не составит труда. Достаточно осуществить снятие старого прибора и установку нового. Однако, важно помнить о том, что расположен датчик глубоко в гофрированной трубке, и изымать его нужно очень аккуратно, чтобы не повредить ее. Замуровка датчика без трубки категорически запрещена, так как это станет причиной поломки системы сразу же после заливки стяжки.

Если терморегулятор снабжен датчиком включения, то нужно проверять наличие напряжения в сети при монтаже системы. При отсутствии напряжения, нужно затянуть каждый фиксирующий винт.

При обрыве нагревающих кабелей, требуется найти место обрыва посредством использования такого устройства, как высоковольтный генератор или специальный детектор, работающий, как металлоискатель.

Делаем сами: ремонт теплого пола (видео)

В целом, система отопления не сложная, как по ремонту, так и по эксплуатации, и все, что требуется – это первоначально приобрести качественную систему, а потом сделать правильный монтаж. Сделать все это можно без специалистов и без больших затрат, но при условии, что есть минимальный набор инструментов и датчиков, чтобы проверять напряжение и исправность элементов системы отопления.

Почему не греет или плохо, слабо греет теплый пол — устранение причин своими руками.

Не редко случается, что исправно проработав один, два сезона электрический теплый пол внезапно перестает греть. Если он у вас выполнял роль дополнительного отопления, то с этим еще можно как-то повременить.

Вызвать специалиста, дождаться ремонтных работ. А вот когда, это единственный и основной источник отопления в доме, можно ли найти причину поломки своими руками и устранить ее самостоятельно?

неисправность терморегулятора

выход из строя температурного датчика

повреждение кабеля

Если теплый пол у вас все же греет, но плохо, слишком часто выключается, так и не набрав нужной температуры, проблема изначально может заключаться в неправильном расположении температурного датчика.

Получается, что еще на стадии монтажа, вы его разместили слишком близко к греющему кабелю. Либо он сместился в момент укладки напольного покрытия.

Когда датчик согласно инструкции заложен в гофре, можно попытаться решить проблему, втолкнув или вытащив его из гофротрубки на 5см.

Еще слабый прогрев может быть вызван пониженным напряжением в сети у вас в квартире. Вольтметром сделайте замеры.

Какое напряжение по ГОСТу должно быть у вас в доме читайте в статье ”Что такое реле напряжения и всегда ли оно нужно в квартире”.

Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.

Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.

Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.

Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.

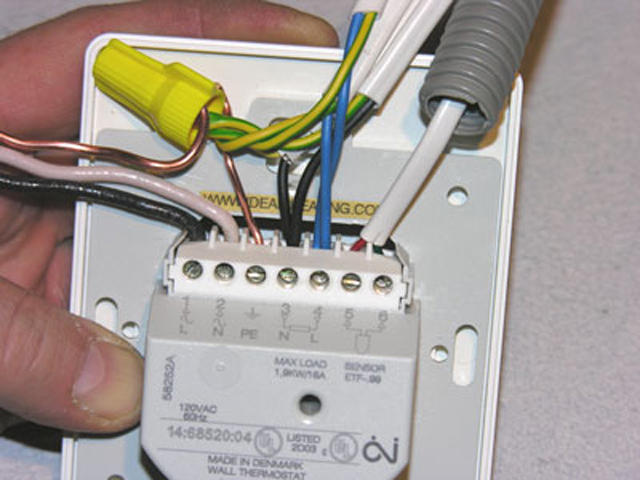

На большинстве термостатов все клеммы производители подписывают и маркируют:

L и N – место куда подключается питание (фаза и ноль соответственно)

В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?

Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.

То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.

L1 и N1 – отходящая нагрузка, греющий кабель или мат

Sensor – термодатчик

Конечно может быть и другое обозначение клемм:

Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.

Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”

Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.

В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.

Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.

Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.

Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:

отключаете от клемм провода на датчик

терморегулятор переводите в режим таймера

Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.

на экране высвечивается номер программы

перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы

В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.

В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.

А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.

Например, заводские данные термостата – 15кОм при t=25С.

А вот, что показывает тестер при замерах:

Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.

То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С:
С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

Если вы проверили датчик, терморегулятор, все контакты и замечаний по их работе нет, а пол по-прежнему не греет, то остается искать повреждение в самом греющем кабеле.

Явное короткое замыкание диагностировать можно простым мультиметром. А вот чтобы установить его точное место, без специальных дорогостоящих приборов, увы не обойтись.

В начале диагностики тестером проверяете сопротивление между жил кабеля. Оно должно быть в пределах заводских данных – от 11 до 700 Ом, в зависимости от длины.

Поэтому всегда сохраняйте паспортную документацию на теплые полы. Вклеивайте туда шильдики с кабельной продукции, записывайте показания изначальных сопротивления изоляции и сопротивления жил.

Потом при возникновении проблем, легко можно будет определить, что за кабель уложен, его длину, заводское сопротивление. Также не мешает сделать фотографию или зарисовку зон укладки.

Если короткого замыкания между жил нет, значит дело в плохой изоляции, идем дальше. Проверяете сопротивление, опять же пока тестером, между жилой и экраном.

Здесь показания должны стремиться к бесконечности – или отображается единичка с левой стороны на экране токоизмерительных клещей. При нулевых показаниях все понятно – жила где-то явно замкнута на экран.

А вот если мультиметр показывает сопротивление в несколько сотен Ом или даже кОм, тогда подключаете мегаомметр на 2500В и подаете повышенное напряжение между оплеткой и нагревательной жилой.

И вот если у вас при этом сопротивление изоляции будет падать до ноля, то это и говорит, что кабель пробит и нужно искать место повреждения.

Причем при меньшем напряжении в 500В или 1000В этого можно и не узнать.

Для новых нагревательных кабелей от качественных производителей (Devi, Veria и др.) сопротивление должно быть не ниже 1 ГОм при напряжении 2,5кВ.

Например, нагревательные маты производители на заводе проверяют напряжением 3кВ с погружением в воду.

Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:

Как отремонтировать терморегулятор
для теплого пола

Терморегулятор (термостат) – это электротехническое устройство, обеспечивающее поддержание температуры на заданном уровне в замкнутом объеме.

Для управления температурой нагрева теплого пола применяются электрические и электронные терморегуляторы. В электрических терморегуляторах температура задается вручную с помощью, вынесенной на лицевую панель ручки.

В электронных терморегуляторах имеется дисплей и предусмотрена возможность автоматического управления запрограммированной величиной температуры в течение времени.

Схема подключения терморегулятора

Для ремонта терморегулятора необходимо представлять схему его подключения и принцип работы. К клеммной колодке терморегулятора подключаются три цепи.

Как видно из схемы, подается питающее напряжение 220 В, нагрузка в виде нагревательного элемента и датчик температуры, представляющий собой терморезистор.

При нормальной температуре сопротивление терморезистора, в зависимости от модели термостата, составляет 6-15 кОм. При изменении температуры окружающей среды сопротивление терморезистора изменяется и таким образом микропроцессор получает информацию для прекращения или подачи питающего напряжения на нагревательный элемент (нагрузку).

С микропроцессора управляющий сигнал после усиления подается на электромагнитное реле или полупроводниковый симистор, которые и осуществляют подачу питающего напряжения на нагревательный элемент.

Пример ремонта
терморегулятора с обгоревшими контактами

Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.

Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.

Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.

В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.

Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.

Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.

Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.

Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.

Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.

Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.

Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.

Проверка терморегулятора EASTEC RTC70 после ремонта

Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.

На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.

К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.

Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.

У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.

Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.

Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.

Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.

Пример ремонта терморегулятора SPYHEAT ETL-308В
с отказавшим выключателем

Еще пришлось ремонтировать терморегулятор SPYHEAT ETL-308В, в котором перестала фиксироваться кнопка включения.

Лицевая панель фиксировалась на корпусе с помощью защелок. Для снятия ее достаточно отжать эти фиксаторы.

На фотографии показан внешний вид терморегулятора со снятой лицевой панелью. Как оказалось, через включатель не подается напряжение на нагрузку, а только на схему управления.

Для анализа причины поломки кнопка была разобрана. Оказалось, что износилась канавка подвижного штока в пластмассе, отвечающая за фиксацию и ремонту кнопка не подлежит. Пришлось ее выпаять и установить новую.

Чтобы добраться жалом паяльника до выводов кнопки пришлось предварительно выпаять один вывод токоограничивающего сопротивления блока питания терморегулятора и отогнуть в сторону термистор.

Далее освободить отверстия в плате под ножки новой кнопки от припоя с помощью прогрева его паяльником деревянной зубочисткой. В новой кнопке шесть выводов, а в терморегуляторе используется только четыре. Две нужно удалить, проявив внимание, чтобы не откусить нужные.

При выпайке резистора отслоилась контактная площадка, пришлось продублировать ее отрезком залуженного медного провода. Кнопка запаяна, осталось запаять резистор и можно приступать к проверке терморегулятора.

Проверка терморегулятора SPYHEAT ETL-308В после ремонта

Последовательность подключения внешних элементов к клеммам SPYHEAT ETL-308В отличается от схемы терморегулятора EASTEC RTC70.26.

Питающее напряжение подается на 3 и 8 контакты. Подходящий и исходящий заземляющие провода PL к электрической схеме терморегулятора не подключаются и контакты клемм 6 и 7, соединенные на печатной плате между собой используются в качестве клеммной колодки. При монтаже теплого пола если в нем предусмотрено заземление, то можно провод PL подключать напрямую, минуя терморегулятор.

На схеме терморегулятора не был указан номинал терморезистора, попробовал подключить резистор постоянного сопротивления 10 кОм. Подошел, температура срабатывания терморегулятора находилась на отметке 25°С.

Порядок проверки этого терморегулятора ничем не отличается от вышеописанной модели. Если терморегулятор исправен, то при вращении регулятора температуры лампочка должна то загораться, то гаснуть.

Типичные неисправности электронных терморегуляторов

Нарушение контакта проводов в клеммной колодке

Одной из основных причин отказа терморегулятора является плохой контакт при подключении к нему проводов, что и продемонстрировано в примере ремонта. Иногда винты в клеммной колодке вращаются туго, и кажется, что провод зажат достаточно крепко, чего на самом деле не произошло.

Поэтому перед монтажом терморегулятора нужно в обязательном порядке закрутить до упора каждый из винтов клемм и отвернуть обратно, чтобы оценить, с каким усилием нужно затягивать винты при зажиме проводов.

Чтобы исключить попадание изоляции проводов в отверстия клемм нужно ее снимать на достаточную длину.

Отказ датчика температуры

В терморегуляторах предусмотрена проверка исправности терморезистора и информирование в случае его выхода из строя. В простых терморегуляторах начинает мигать индикаторный светодиод, а в дисплейных на экран выводится сообщение об ошибке.

При сообщении об ошибке датчика в первую очередь нужно убедиться в надежности его подключения к терморегулятору. Если подключен надежно, то отсоединить датчик от схемы и мультиметром измерять его сопротивление, которое указано в паспорте или на корпусе прибора.

Если данных нет, то следует исходить из того, что в зависимости от температуры окружающей среды сопротивление терморезистора составляет от 6 до 20 кОм. Дополнительно можно убедиться в исправности датчика температуры, обхватив его рукой. При нагреве от тела сопротивление должно изменяться, обычно уменьшается.

Если сопротивление датчика температуры не укладывается в диапазон, указанный выше и не изменяется при его нагреве, значит, терморезистор неисправен и подлежит замене.

Отказ радиоэлектронных компонентов

Если терморегулятор не подает признаков работы, то причиной может быть выход из строя токоограничивающего сопротивления и конденсатора, электролитического конденсатора (обычно он раздувается сверху) для сглаживания пульсаций и электромагнитного реле.

Если есть небольшой опыт по проверке и замене радиодеталей на печатной плате, то с такими неисправностями домашний мастер вполне может справиться. Если нет мультиметра, то ремонтировать можно простой заменой перечисленных выше радиодеталей заведомо исправными.

Внимание, электрические схемы терморегуляторов гальванически связаны с фазой электрической сети. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.
