Установка мауэрлата на стены

Мауэрлат для крыши: что это такое и как сделать

Любая современная кровля начинается с мауэрлата. Он является основанием, которое закреплено по периметру верха наружных стен. Приспособление служит для поддержки кровли и предотвращает ее парусность. Благодаря равномерному распределению нагрузки на площадь, мауэрлат как бы «привязывает» крышу к дому.

Мауэрлат — что это такое и для чего нужен

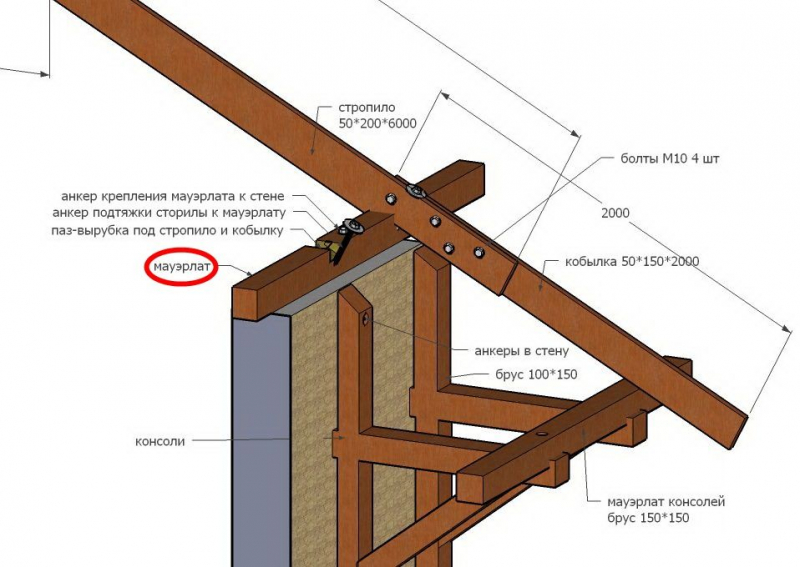

Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.

Для чего необходимо приспособление:

обеспечение ровности крыши;
предотвращение наклонов и перекосов;
устранение парусности;
равномерное распределение нагрузки;
привязка крыши к дому.

Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.

Из каких материалов его можно сделать

Конструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.

Деревянный брус

Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.

Доски, скрепленные между собой

При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.

Стальной профиль

Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.

Размеры сечения мауэрлата СНИП

Рекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции.

Есть несколько требований к сечению:

древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;
крепление отдельных элементов происходит за счет прямого замка;
брусья укладывают по всей площади стен.

Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.

Чем крепить мауэрлат

Основное требование при обустройстве опоры — неподвижность и точная фиксация элементов конструкции. Для этого используют шпильки, анкерные болты, проволочный способ и деревянные пробки.

Специальные металлические шпильки вмуровывают в каменную кладку стен, затем используют их для фиксации мауэрлата. Такой способ идеален для легких по весу конструкций. Шпилька выглядит как металлический болт в форме буквы «Г», а также бывают приваренными к квадрату из металла. Шпильки погружаются в кирпичную кладку на глубину 45 см. Они вертикально выступают из стены на 3 см. Вставлять шпильки необходимо на этапе укладки стен, в конечном или предпоследнем ряду. Оптимальное расстояние от внешней части стены — 5 см.

Крепление анкерными болтами

Для усиления надежности мауэрлат крепят на армопояс с помощью анкерных болтов. Изготовление армированного пояса обязательно в случае использования газобетона. Такие блоки отличаются мягкостью, поэтому вкрутить в них болты невозможно.

Когда армопояс установлен в опалубку, к нему привязывают анкера с резьбой. Они должны быть выставлены ровно по линии — это обеспечит прочную фиксацию. Сами крепежи должны стоять строго по вертикали, чтобы процесс скрепления прошел точно. Анкерных креплений должно быть столько же, сколько стропил или больше. Анкера не должны располагаться в местах крепления стропильных ног.

Как крепить проволокой

Классический способ — использование проволочного крепления. Для этого придерживаются определенной последовательности работ:

За 4-5 рядов до конца каменной кладки размещают куски проволоки.
Расстояние между кусочками соблюдается от 60 см.
Концы проволоки поднимаются вверх на 20-30 см.
Окончания проволочного материала прячут в растворе.
Другой конец проволоки используется для привязывания бруса или досок к стене.

Этот вариант используется в строительстве повсеместно. Он подойдет для домов из кирпича или другого камня, а также там, где для стен используется раствор.

Использование деревянных пробок

Для небольших сооружений, например, для дачных домиков, используются в качестве креплений деревянные пробки. Они также надежно фиксируют мауэрлат. Пробки имеют размер с традиционный кирпич, каждый элемент обрабатывается антисептиком и покрывается толем. Иногда пробки производят из бруса, пропитанного битумом для укрепления. Пробка закладывается ниже уровня стропил или на том же уровне на расстоянии 50-70 см друг от друга.

Способы крепления мауэрлата

Приспособление для привязки крыши к стенам может крепиться за счет армированного пояса, а также без его использования. Во втором случае используется косой прируб или другие материалы в зависимости от сырья возведенных стен.

Крепление без армопояса

Для начала важно определить из чего сделаны стены — кирпич, керамзит, газобетон, газосиликат, пеноблок или шлакоблок. Далее используют один из вариантов.

Крепление к кирпичной стене

Сначала проводят подготовительный этап: кладку кирпича заканчивают ровной горизонтальной поверхностью или уступом. В первом случае приспособление для привязки крыши кладется на внутреннюю сторону, а в конце утепляется блоками из керамзита. Крепление производят одним из способов:

вмурованными шпильками;
деревянными пробками;
проволокой;
анкерами.

На конечном этапе кладки обустраивают гидроизоляционный слой. В качестве гидроизоляции используют толь, рубероид, гидроизол или линокром.

Крепление к керамзитоблокам

Наиболее надежным способом крепления к блокам из керамзита является химические анкеры. Из-за особой структуры керамзита другие варианты могут привести к его разлому и конструкция не выдержит.

Химические анкера — специальные составы, которые сделаны на основе химических веществ. Они быстро отвердевают, имеют длительный срок службы и повышенную адгезию.

Химические анкера бывают ампульными и полимерными. Ампульные представлены небольшой капсулой, вставляющейся в блок. Вещество заполняет пустоты, затем в отверстие вставляют анкер. Полимерные закладываются в полость за счет пистолета — дозатора.

Крепление к газобетону

Закрепить мауэрлат на газобетоне реально с использованием стальной проволоки. Для этого выполняют такие действия:

За несколько рядов до окончания кладки блоков размещают проволоку толщиной 6 мм.
Концы проволоки располагают в свисающем виде с двух сторон от блока.
Длина концов должна быть такой, чтобы свободно обвязать брус.
Количество отрезков подбирают исходя из периметра стен.

Затем прикладывают брус и обвязывают его с помощью скрутки. Этот способ оптимален, так как газобетон имеет мягкую структуру камня и другие варианты не подойдут.

Крепление к газосиликату

Для фиксации мауэрлата на газосиликатной стене потребуются оцинкованные шпильки. При размере блоков 375 мм нужны шпильки диаметром 12 мм и длиной 33 см. На концах у шпилек должна быть усиленная шайба. Чтобы крепление было надежным, шпильки устанавливают с одинаковым шагом и заглублением строго по вертикали. В брусе просверливают дырки по диаметру шпильки, затем деревянное изделие надевается на них. Для точности крепления можно изготовить шаблон из доски, в котором надо сделать отверстие и туда вставить шпильку. Для креплений 12 мм требуется отверстие диаметром 14 мм.

Крепление к пеноблоку

Перед тем, как крепить опору к стене, обеспечивают надежную гидроизоляцию. Наилучшим способом крепления будет использование проволоки. На последнем ряду кладки пеноблока продевают стальную проволоку, сложенную в несколько слоев. Ее концы свободно выходят наружу, а середина закладывается под блок. Длина материала должна быть такой, чтобы продеть его сквозь брус и скрутить концы. Количество креплений проволокой должно быть не меньше, чем количество стропил.

Крепление к шлакоблоку

Если строящийся дом маленький, то можно использовать способ фиксации на вмурованные шпильки. Если дом имеет большой периметр, подойдет использование анкеров. Металлические штыри должны выступать из конструкции на 20 см, их шаг должен быть не более 80 см. Расстояние между анкерами размечают заранее, затем вкручивают болты и устанавливают мауэрлат. Перед креплением используют изоляционный слой по типу рубероида.

Крепление к армопоясу

Если дом строится из панельных щитов или ячеистых конструкций, то обустройство армированного пояса для мауэрлата будет обязательным. Перед креплением крыши важно узнать оптимальную толщину, способы изготовления и соединения с армопоясом.

Толщина армопояса под мауэрлат

Толщина армированного пояса обеспечивает надежность конструкции. Минимальные показатели — 15 см, оптимальные — 20 см. Толщина не должна превышать ширину стены. Минимальное сечение армированного пояса составляет 250 на 250 мм. Конструкция должна быть непрерывной, а также иметь одинаковую прочность. Бетонный пояс зачастую монолитный и выполняется за 1 заливку, затем вставляют армирующий слой диаметром не менее 10 мм.

Согласно СНиП армирующий пояс должен быть размером треть с толщины стены.

Как правильно сделать армопояс

Технология сооружения армопояса состоит из следующих этапов:

Монтаж опалубки: используются деревянные доски, боковые упоры или резьбовые шпильки. Длина и ширина пояса должны быть одинаковыми. Верхний край опалубка выставляется в горизонтальной плоскости с помощью водяного уровня.
Установка арматурного каркаса. Сетка из арматуры состоит из продольных стержней диаметром 10-12 мм. Расстояние между ними составляет от 20 до 40 см.

Далее происходит непрерывная заливка бетона марки М200 или выше. Лучше использовать готовый бетон, применяя бетононасос.

Как крепить к армопоясу

Фиксируется мауэрлат с помощью тех же способов — шпильками или анкерами. Последовательность этапов:

в брусе просверливают отверстия;
мауэрлат накладывают на шпильки или анкера;
выполняют изоляцию;
закрепляют болты шайбами и гайками;
подстраховывают соединения контргайками.

Остатки элементов обрезают с помощью болгарки.

Особенности устройства мауэрлата в зависимости от типа крыши

В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.

Для односкатной крыши

Опорный брус для стропильной системы этого вида крыши требует увеличить высоту одной стены, так как здесь отсутствует скат. Для этого применяется формула расчета прямоугольного треугольника. Толщина мауэрлата зависит от угла односкатной крыши. Сначала верхний слой стены застилается рубероидом, затем брус фиксируется к стене анкерами. Уровнем измеряется горизонтальное расположение, затем болты затягиваются.

Для двускатной крыши

В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.

Для трехскатной крыши

Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.

Мауэрлат для четырехскатной крыши

Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен. Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен. Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.

Мауэрлат для вальмовой крыши

Брус для опоры крыши устанавливается по периметру стен, а также на несущих элементах перегородок, если они присутствуют. Чтобы снять нагрузку на стены и увеличить жесткость, между двумя соседними элементами мауэрлата устанавливают диагональную перемычку. Опорный брус должен иметь сечение 100х150 мм. В вальмовых крышах лучше выбирать мягкую кровлю.

Установка и крепление стропил на мауэрлат

После обустройства и фиксации опорного бруса происходит установка и крепление стропил. Для этого есть несколько правил:

Формирование запилов, обеспечивающих плотное прилегание элементов друг к другу.
В местах соединения со стропильными ногами нельзя использовать подкладки — со временем они истончаются и деформируются.
Для фиксации стропил используют металлические углы, пластины, кронштейны, болты, гвозди, шпильки с резьбой.

Чтобы обеспечить скольжение стропильных ног к мауэрлату используют «салазки».

Гидроизоляция и утепление

Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.

Утепление мауэрлата крыши изнутри

Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.

При покупке утеплителя обращают внимание на его влагостойкость, нетоксичность, огнеупорность и быстроту монтажа.

Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.

Гидроизоляция под мауэрлат

Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.

Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.

Мауэрлат для двускатной крыши: делаем правильную основу под стропильную систему

Мауэрлатный пояс – основа для стропил. От того, насколько прочным вы его сделаете, чем закрепите и продумаете соединение со стропильной системой, зависит срок жизни всей крыши. Так что собой представляет мауэрлат для двускатной крыши, из чего его сделать, как смонтировать на кирпичной, каркасной стене и стене из гидрофобных газоблоков? Какие могут быть подводные камни и каких ошибок желательно избежать? Вот как раз с целью ответа на все эти вопросы мы и подготовили для вас эту полезную статью.

Кстати, если вы услышали от строителей или знакомого прораба такое слово, как мурлат – это тот же мауэрлат, только в простонародье. О нем как раз и пойдет речь.

Содержание

Что собой представляет мауэрлат?

Мауэрлат – это устойчивая конструкция, которая уложена по периметру стен и служит основой для крепления стропил. Главная задача мауэрлата состоит в том, чтобы максимально равномерно распределить нагрузки свесов крыши и прочно привязать саму крышу к общей конструкции дома. Другими словами, это то самое связующее звено между стенами и крышей, а потому к его изготовлению приступать нужно особенно ответственно.

Второстепенная задача мауэрлата – снизить до минимума так называемую парусность крыши, т.е. ее способность быть сорванной лихим ветром.

Но почему тогда, если это так важно, встречаются крыши совсем без мауэрлата? Да, такая практика существует. Стропила попросту крепят к балкам перекрытия, если те достаточно прочные. Но в этом случае все сконцентрированные нагрузки крыши приходятся на места опор стропил, тогда как мауэрлат распределил бы их по всем стенам. Что лучше и безопаснее, как вы считаете?

Из каких материалов его можно сделать?

Этот кровельный элемент делают из деревянного бруса, двутавровой балки, швеллера или металла.

Вариант #1 – прочный брус

Итак, в зависимости от будущего веса вашей кровли, в качестве материала для изготовления мауэрлата используйте брус с таким сечением: 10х10, 10х15, 8х18, 15х15 или 20х20 см. Его просто нужно подложить под стропильные ноги по всему периметру крыши, чтобы равномерно распределить нагрузку на стены дома.

Итак, если вы уже выбрали древесину для мауэрлата, обратите внимание, чтобы сучки на ней ни в коем случае не превышали своей длиной двух третей толщины. В чем подвох? Дело в том, что сучки опасны вовсе не выделением смолы, как многие думают. Просто этим места на брусе будут в итоге плохо работать на растяжение, а ведь мауэрлат как раз и испытывает самые большие нагрузки из всех других элементов крыши. Чем чреват плохой выбор древесины для этой цели? Трещинами!

Вариант #2 – скрепленные доски

Но, если вы строите легкий каркасный дом и на крышу никаких особых нагрузок не планируется, тогда экономьте и вместо тяжелого цельного бруса в качестве мауэрлата кладите скрепленные доски.

Вариант #3 – стальные трубы

Нередко дополнительно при устройстве мауэрлата используют балки из стальных труб. Выглядит это так: деревянный мауэрлат уже не выступает за периметр здания, но к его концам крепятся трубы, которые и служат главной опорой для двускатной крыши. Причем к трубам есть ряд серьезных требований:

Небольшое сечение. Трубы проходят сквозь отверстия в стропилах.
Исключительная прочность. На них – вся крыша!
Качественная сталь. Важно, чтобы такой опорный элемент не деформировался со временем.

Отверстия в стропилах делайте строго по оси, диаметром на 10 см меньше, чем высота стропильной ноги. Если не получается – крепите дополнительные стальные элементы. Стальные трубы хорошо работают на изгиб, и то, что для них нужны небольшие отверстия круглой формы – тоже хорошо. Такие «повреждения» почти не сказываются на прочности самих стропил.

Главный плюс такой конструкции в том, что здесь деревянный мауэрлат спрятан под крышу, и уже более защищен от подтеков и тающего снега.

Монтаж мауэрлата на стену: 2 способа

Итак, материал мы подобрали, мауэрлат изготовили. А теперь давайте определимся, нужен ли на ему армированный пояс. Сооружают таковой обычно на недостаточно прочных стенах, чтобы будущей крыше было на что опереться:

Способ #1 – монтаж без армопояса

Но, даже для прочной габаритной постройки армированный пояс лишним не будет, т.к. через него удобно делать специальные крепления мауэрлата.

Способ #2 – монтаж на армопояс

Сложнее всего делать мауэрлат на газобетоне – самом хрупком материале стен. Мы советуем вам изготовить на нем для этого конструкцию из более прочного кирпича или бетона, т.к. мауэрлату необходимо твердое основание. Но подойдет и просто армопояс. Тем более, что вы легко справитесь с этой ответственной строительной задачей:

Толщину армированного пояса рассчитывайте исходя из того, какие нагрузки будут воздействовать на вашу крышу: как постоянные, в виде веса стропильной системы и кровельного покрытия, так и временные, в виде ветров и снега. Но в любом случае ширина армопояса не должна быть меньше, чем у несущей стены. Минимальный предел – 25х25 см. И не забывайте о том, что на капитальные стены дома оказывают давление не только мауэрлат, но и те стойки и коньковые лежни, которые опираются на внутренние перекрытия. И для них тоже нужно соорудить армопояс.

Чтобы армопояс получился прочным, марку бетона берите не менее М400, и заливайте весь пояс за один заход. Конечно, для этого желательно использовать бетономешалку с насосом. Для приготовления смеси возьмите цемент, промытый песок и щебень в соотношении 1:3:3. Дополнительно добавьте современные пластификаторы, чтобы снизить количество использования воды в смеси и тем самым повысить прочность будущего пояса.

Дополнительно вам во всем поможет разобраться это небольшое видео:

Сооружаем опалубку

Важно, чтобы армопояс был непрерывным по обеим сторонам внешних стен дома. А своеобразной опалубкой для устройства армопояса могут послужить особые U-образные блоки. Также внешний ряд вы можете завершить распиленными блоками шириной до 10 см, либо соорудить опалубку из плит ОСП. В помощь будут даже обычные деревянные доски. Но, какую бы опалубку вы не сделали, обязательно проверяйте верхний ее край водяным уровнем.

Если же в виду какой-то особенности конструкции здания армированный пояс вам все-таки придется прерывать, тогда сделайте это по такому же удачному принципу, как в этом проекте:

Выбираем крепление

На каркасные стены и стены из сруба или бруса мауэрлат крепят шурупами, саморезами и даже обычными гвоздями. Для большей прочности используют специальные перфорированные соединители.

Также если площадь вашего дома большая, и крыша выйдет не мене 250 м2, тогда крепить мауэрлат на стены вам нужно шпильками. Шпильки – это длинные металлические штыри с резьбой, которые распределяют по месту крепления мауэрлата так, чтобы получилось не реже, чем через каждые 2 метра, плюс обязательно у концов.

Сначала по периметру стен заливают армопояс – бетонную стяжку, а затем вертикально вмуровывают шпильки, одну за другой. Высота каждой должна остаться больше, чем толщина мауэрлата, и оставаться выше не менее, чем на 3 см. Только так вы сможете крепко притянуть мауэрлат гайками с шайбой.

Как видите, ничего сложного:

И еще такой способ:

Удобны в какой-то мере также прочные металлические скобы для крепления мауэрлата:

А также не забывайте об анкерах и скрученной проволоки, которая замечательно работает на растяжение:

Использование катанки – толстой проволоки – это самый простой способ из всех. Так, между рядами кирпичей за 3-4 ряда до верхней кладки кладут на середину кусок проволоки так, чтобы кончиков хватило после окончания кладки для обвязки всего мауэрлата. Потом оставшиеся кончики прячут в толще стены между кирпичами.

Делают и по-другому. Вертикально вмуровывают в армопояс не шпильки, а штыри самой арматуры так, чтобы они оказались ниже высоты мауэрлата. А к ним уже приваривают шпильки всего 4-5 см либо длинные болты с предварительно срезанными головками.

Еще один популярный способ состоит в том, что штыри или шпильки вмуровываются еще в процессе кладки в кирпичную стену. Но такая методика подходит только для небольших крыш, а для большей надежности берите шпильки более длинные.

Армируем пояс

Итак, если ничего из предложенного вы использовать для крепления мауэрлата не будете, тогда просто оставьте из арматуры торчащие пруты, и наденьте после застывания бетона на них сам брус. Так, даже на самую короткую стену в армопоясе должно быть не менее четырех металлических прутьев по 12 мм диаметром – для крепления мауэрлата. Причем такие прутьями можно не только нанизывать мауэрлат, но и закреплять его с внешней стороны:

Но в любом случае, даже если вы выбрали шпильки или проволоку, арматура в поясе должна быть.

Заливаем бетоном

Толщину бетона при изготовлении такого армопояса делайте не менее 5 см. Как только бетон будет уложен, следит за тем, чтобы в армопоясе не образовывались воздушные полости – вы их заметите по пузырям. Чем это плохо? Все это снижает прочность и однородность конструкции, а ведь на поясе еще придется устраивать мауэрлат – фундамент крыши. А потому просто проткните бетон арматурным прутком по всей длине, и воздушные линзы исчезнут.

Снять опалубку нужно на 10-12 день, когда бетон уже наберет свою прочность.

Кладем гидроизоляцию

А вот этот пункт обязателен!

Положите на готовый армопояс слой рубероида в качестве изоляции или другой подобный ему гидроизоляционный материал. Дерево есть дерево, и лучше ему не соприкасаться с влажной древесиной.

Все тонкости и нюансы установки

Устанавливать мауэрлат нужно не дальше, чем на 50 м от наружной грани. Укладывается он в двускатной крыше параллельно коньку, вдаль всей оси стены, на готовый каркас дома, который способен полностью выдержать весь кровельной конструкции.

Ваша самая ответственная задача при установке мауэрлата – постоянно проверять горизонтальность строительным уровнем. Если обнаружили неровность, даже небольшую, сразу ее исправляйте: срежьте выступающие части, а те, что ниже уровня, поднимите при помощи подкладок.

Теперь подготовьте брус, который будет служить мауэрлатом. Обработайте его дезинфицирующим средством и антипирентом (против пожара), хорошо просушите. Приложите брус к будущему месту закрепления с сделайте отметки там, где будут потом сверлиться отверстия. Отдельные части мауэрлата соединяйте прямым замком и дополнительно фиксируйте гвоздями в местах таких соединений.

Брус крепите по углам прямым замком или косым прирубом – это уже как вам удобнее. Закрепляйте мауэрлат к этим доскам при помощи уголков, нагелей или металлических скоб. Но только не используйте ради экономии ту доску, что была закреплена заранее в верхнем пазу СИП-панелей (если вы строитесь как раз из этого материала) – это совершенно ненадежно и чревато будущим перекосом крыши, разрушением самих панелей под весом кровли и прочим плачевным результатам.

И, наконец, все соединения на мауэрлате подстрахуйте контргайками, а все торчащие шпильки – срежьте болгаркой.

Сооружаем «скамью» на мауэрлате

Как только мауэрлат будет уложен, переходим к сооружению так называемой «скамьи»:

Шаг 1. Замерьте расстояние между противоположными мауэрлатами.
Шаг 2. Разделите это расстояние пополам и отметьте посередине пролета.
Шаг 3. Соедините отметки так, чтобы получилась ось будущей «скамьи».

Вот по этой оси вы и будете укладывать нижний прогон. Самый удобный вариант – делать «скамью» с нижним прогоном сразу целой, в горизонтальном положении, а потом поднимать и закреплять вертикально по оси перекрытия.

Закрепляем стропила: все популярные способы

Т.к. главная задача мауэралата распределить нагрузки от кровли, обязательно уделите особое внимание креплению к нему стропил. Дело в том, что от этого зависит то, не поведет ли со временем крышу, не станет ли она проседать или создавать более сильные нагрузки на одну из стен. Это серьезно!

Существуют две технологии привязки стропил к мауэрлату:

Жесткая. Здесь полностью исключаются любые смещения стропильной ноги, изгибы или сдвиги. Для стабильности применяется подшивной брусок, который не дает скользить стропильной ноге. А металлические уголки не дают стропилам двигаться в стороны.
Скользящая. Такое крепление необходимо, если дом строился из бревна или бруса, которые со временем заметно оседают. И сам мауэрлат здесь обычно не используется – только верхний венец сруба. Если применить жесткую систему крепления стропил, то уже на следующий год крыша потеряет до 50% своей прочности – ее просто поведет.

А теперь обо всем более подробно.

Жесткое крепление стропил к мауэрлату

Чаще всего при строении крыши используются именно деревянные стропила, как наиболее доступные по цене и легко поддающиеся обработке. Но древесина плоха тем, что быстро впитывает влагу и так же быстро разбухает, хотя и возвращается к своим прежним размерам после высыхания. И особенно важно правильно закрепить деревянные стропила на мауэрлате, чтобы предотвратить образование во время сырой походы так называемой распорной силы. Которая, в свою очередь, способна значительно снизить долговечность и надежность всей конструкции.

Главная задача жесткого крепления – полностью исключить возможность смещения стропил в любую сторону. Здесь седло выреза на стропиле упирают в мауэрлат и крепко фиксируют гвоздями, забитыми под угол. Но крайне важно, чтобы все такие вырезы на стропилах были одинаковыми, по одному шаблону и не больше 1/3 ширины стропила.

Второй способ – одинарное крепление специальной крепежной пластиной. Дополнительно под стропило в некоторых случаях подшивают метровый брус, который еще и служит упором, а крепление выполняется металлическим уголком.

Скользящее крепление стропил к мауэрлату

Скользящее крепление еще называют шарнирным, и неспроста. Имейте ввиду, что разные деревянные дома дают усадку по-разному. Так, меньше всего проседает со временем клееный брус, а больше всего – свежий сруб, который всего за год опускается до 15%! Причем сама усадка всегда происходит неравномерно, что еще больше оказывает влияния на перекос всей стропильной системы – если вы не установили скользящее крепление.

Перекос крыш случается также в процессе самой эксплуатации дома. Так, в продолжительные дожди древесина сильно разбухает, а зимой теряет большой процент влаги и заметно усыхает. Причем совершенно по-разному оседают:

южная и северная сторона;
сторона, на которую постоянно идет влажный речной или морской воздух, и более сухая;
обдуваемая ветрами сторона и та, перед которой есть хозпострока;
скрытая от солнца деревом и открытая.

За все это время геометрические параметры сруба постоянно меняются. Причем меняет свои параметры даже центральная стена дома, на которую опираются стойки и балки стропильной системы. Особенно в период зимнего отопления, когда она заметно усыхает. Поэтому, если стропила на мауэрлате или верхнем венце сруба закрепить жестко, то зимой снеговая нагрузка заставит стропильную систему выгнуться.

А потому узлу необходимо быть немного свободным, для чего вам понадобится такой крепежный элемент, как «салазка» или «скользячка», как его любят называть в народе. Это особая деталь из металла, похожая на петлю. При естественном изменении геометрии сруба она смещается по направляющей, и стропила немного оседают без какого-либо вреда для всей системы.

Вот более подробно о самом процессе:

К слову, некоторые кровельщики и до сегодняшнего времени выполняют скользящий угол более традиционными способами. Для этого в стропильной ноге они делают запил, ставят балку срезом на верхний венец и закрепляют такими способами:

Скобами.
Скрещивающимися гвоздями в мауэрлате.
Одним вертикально забитым гвоздем.
Стильными фиксирующими пластинами.

Также в качестве неплохой альтернативы современной скользящей опоры используйте прочную кованную проволоку, скрученную в два раза (мы говорили о ней в пункте о креплении мауэрлата к стене). Она отлично работает на растяжение и дает определенную степень свободы всем элементам конструкции крыши.

Варианты крепления мауэрлата к стене

Для надёжного и устойчивого крепления крыши дома, широко используется мауэрлат. Это деревянный брус, который располагается поверх периметра внешней стены. Мауэрлат служит опорой для деревянных стропил и равномерно распределяет нагрузку крышной конструкции на стену.

Мауэрлат укладывают непосредственно под стропилами, или же по всей поверхности стены. Второй вариант является более эффективным, так как обеспечивает жесткость и надёжность конструкции. Коротко о преимуществах использования мауэрлата:

Эффективность – крепление крыши будет более надёжным и стойким.
Распределение нагрузки на стены дома.
Низкий расход материалов, соответственно и небольшие расходы.

Прежде чем рассмотреть способы крепления и инструкцию работы для каждого из них, следует выбрать форму и тип конструкции.

Для маленьких домов, построенных кирпичной кладкой или другими легкими материалами, лучшим вариантом будет использование непрерывной конструкции мауэрлата, по всему периметру здания. Более массивная кладка требует укладки мауэрлата вровень с внутренней частью стены. Для зданий такого типа используют деревянные брусья, которые вкрепляются между собой прямым замком.

Для более просторных домов, с площадью от 200 кв.м, используется крепление с помощью бетонных подушек. Методы крепления будут рассмотрены далее.

Способы крепления мауэрлата к стене

Крепление деревянного бруса к стене происходит тремя способами:

Крепление стальной проволокой.
Крепление с помощью анкеров.
Крепление с помощью шпилек.

Рассмотрим каждый способ крепления по отдельности.

Крепление с помощью стальной проволоки

Как крепить мауэрлат к стене с помощью стальной проволоки? Данный способ крепления довольно прост: стальная проволока шириной 4-6 мм, скрученная в несколько раз, закладывается в кирпичную кладку, на расстоянии 5-6 рядов от уровня мауэрлата. После того, как кирпичная кладка окрепнет, проволоку продевают сквозь деревянные брусья и скручивают её концы, прижимая мауэрлат к стене. Проволока должна быть достаточной длины, чтобы полностью пройти сквозь брус, или же обвиться вокруг него, а также чтобы остались концы для укрепления.

А в этой статье рассказывается про крепление армопояса к мауэрлату.

Крепление с помощью строительных шпилек

Как закрепить мауэрлат с помощью строительных шпилек. В ситуации с маленькими домами, когда не предполагается сильное воздействие на поверхность крыши, мауэрлат к стене прикрепляют специальными строительными шпильками. Такие шпильки представляют собой Г – образную форму, и вмуровываются в кирпичную кладку. Оптимальная глубина погружения шпильки – 450 мм, а минимальная высота выступа над мауэрлатом – 30 мм.

При использовании строительных шпилек можно упрочнить крепление с помощью опорной бетонной подушки. Длина подушки не должна превышать 400 мм, а высота – 220 мм. При заливке бетона, важно следить за тем, чтобы резьба шпилек не загрязнялась и не затрудняла накручивание гаек.

Для точной разметки мауэрлата, нужно положить его на острие шпилек и ударить массивным предметом, желательно специальным молотком. На месте удара появятся отметины, отмеченные места затем можно просверлить перьевым сверлом.

Предлагаем к вашему просмотру видео о установке (монтаже) мауэрлата.

Крепление мауэрлата анкерными болтами

Таким способом мауэрлат крепится прямо к армопоясу. Это одно из самых надёжных и стойких креплений. Анкера для крепления мауэрлата закрепляются в армопоясе во время его заливки. В мауэрлате предварительно просверливаются отверстия, для его последующей насадке на анкера.

Следует отметить, что заложить идеально ровные болты практически невозможно. Поэтому, для разметки отверстий, следует выбрать ровную доску, наложить её на болты и разметить. Затем доску следует приложить к нижней грани мауэрлата, и высверлить в нём отверстия соответствуя разметкам на доске.

Готовый мауэрлат аккуратно насаживается на болты. Затем на них прикручивается шайба или приваривается кусок арматуры.

Главный недостаток крепления анкерными болтами – их высокая цена. Поэтому, для снижения затрат можно использовать следующий способ: при помощи сверла, просверлить насквозь мауэрлат и на глубину 200 мм, войти в армопояс. Взять обрезки арматуры, и кувалдой забить их в армопояс, так чтобы обрезок вошёл на всю глубину. Для укрепления, можно загнуть концы арматуры той же кувалдой.

Сравнивая методы крепления мауэрлата, можно перечислить главные показатели для выбора подходящего метода:

Доступность, низкая цена материалов.
Надёжность и долговечность крепления.

Далее рассмотрим инструкцию крепления мауэрлата своими руками.

А здесь статья про способы крепления стропил к мауэрлату.

Установка мауэрлата своими руками

Последовательность действии для крепления мауэрлата зависит от выбранного вами метода крепления. Вот несколько действии, необходимых для всех методов крепления мауэрлата к стене:

До установки бруса, неплохо бы очистить поверхность стены от грязи и лишних предметов.
Во избежание гниения дерева, подложить между брусом и поверхностью стены специальный гидроизолирующий материал, например рубироид, полиетилен или какой-либо другой материал с гидроизоляционными свойствами.

Если вы используете для крепления мауэрлата строительные шпильки или анкеры, необходимо выполнить следующие действия:

Подготовить отверстия для насадки.
Для подготовки отверстий, необходимо использовать ровную доску, чтобы отметить места для сверления, так как выставить крепления идеально ровно не получится.
Далее, как было описано выше в этой статье, следует приложить доску к мауэрлату и просверлить в нём отверстия.
Затем следует аккуратно насадить брус на болты.
Последний этап – с помощью шайб и гаек укрепить крепление мауэрлата.

В случае использования проволоки всё намного проще:

В мауэрлате следует просверлить два отверстия на расстоянии 250 – 300 мм.
Концы проволоки, которая должна быть предварительно закреплена в стене, продеть сквозь отверстия и скрутить между собой максимально крепко.

Следуя этим простым советам, можно легко укрепить мауэрлат своими руками.

А тут статья про полимерный шифер.

В этом подразделе https://ru-house.net/stroitelstvo/krysha/metall/ собрана вся информация о маталлических видах кровли.

Стоимость

У монтажных компаний, стоимость монтажа мауэрлата зависит от высоты отметки для проведения работ, вида материала из которого изготовлен мауэрлат, основание для установки мауэрлата и ещё от многих других факторов. Средняя цена монтажа мауэрлата одного погонного метра – от 450 до 800 рублей.

Стоимость 1м3 деревянного бруса начинается от 5000 рублей. Цена бруса зависит от типа дерева, из которого он изготовлен, а также от его площади.

Крепление мауэрлата к кирпичной стене

Крыша – одна из наиболее важных архитектурных конструкций любого здания, от ее надежности зависит длительность эксплуатации и комфортность проживания. Проектированием и сборкой стропильной системы должны заниматься только опытные строители, любая ошибка может иметь очень печальные последствия.

Крепление мауэрлата к кирпичной стене

Что такое мауэрлат

Принять правильное решение об оптимальных способах крепления мауэрлата намного проще, имея информацию о роли элемента в стропильной системе. Мауэрлат – это нижний обвязочный пояс стропильной системы, присутствует только на наклонных кровлях.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил

Изготавливается из бруса сечением примерно 200×200 мм, в стропильной системе элемент выполняет важные задачи.

Служит площадкой для фиксации стропильных ног или ферм.

Мауэрлат необходим для распределения сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены

Мауэрлат необходим для равномерного распределения нагрузки на стены дома

Цены на различные виды бруса

Общие требования к креплению мауэрлата

Главное требование – физические параметры элемента не должны ухудшаться весь период эксплуатации дома. Для достижения поставленной цели используется комплекс специальных строительных мероприятий.

Подбор размеров брусьев для мауэрлата с запасом прочности.

Рекомендуемые параметры для мауэрлата

Второй – между деревянными балками мауэрлата и кирпичными или бетонными стенами предусматривается надежная гидроизоляция. Как правило, в этих целях применяют рубероид или современные нетканые гидроизоляционные материалы.

Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

Желательно, чтобы еще на стадии проектирования дома были предусмотрены методы крепления мауэрлата, это намного упрощает процесс строительства стропильной системы. Кроме того, некоторые методы фиксации элемента возможны только на стадии кладки фасадных стен.

Способы крепления мауэрлата

В таблице будет приведен максимально широкий перечень возможных вариантов, некоторые из них в настоящее время применяются редко. Новые стройматериалы и технологии позволяют крепить мауэрлат легче, быстрее и надежнее.

Способ крепления	Краткое описание, достоинства и недостатки
Самый старый метод, сегодня применяется крайне редко. Фиксация делается катанкой Ø 5–6 мм. Проволока вмуровывается в фасадные стены, укладывать ее нужно минимум за три ряда до окончания кладки. Длина проволоки выбирается такой, чтобы ее свободные концы могли закручиваться вокруг мауэрлата. После крепления лишние концы можно отрезать. Метод имеет много недостатков: невозможно точно отрегулировать усилие стягивания, проволока повреждает балку, надежность крепления со временем уменьшается из-за постепенного растягивания металла. Для надежности проволоку вмуровывали около каждой стропильной ноги, а это оказывало негативное влияние на внешний вид фасада. Даже если дома в дальнейшем оштукатуривались, ржавчина от проволоки могла выступать на внешней поверхности стен.
С помощью вмурованных деревянных пробок	И этот метод сегодня считается устаревшим, применяется очень редко. Мауэрлат крепился кованными металлическими скобами к деревянным вставкам, которые вмуровывались в стену дома. Бруски пропитывались отработкой машинного масла для предупреждения гниения, размеры пробок соответствовали размерам кирпичей. Этот метод имеет два больших недостатка. Первый – дерево со временем может намокать или усыхать, эти процессы изменяют линейные размеры. Как следствие, пробки начинают шататься, их колебания неизбежно передаются мауэрлату. Второй недостаток – способ довольно трудоемкий, требует повышенной внимательности каменщика.
	Фиксация шпильками намного надежнее, чем вышеописанными способами. Шпильки вмуровываются в стены, количество рядов кладки кирпича сверху не менее трех. Размеры резьбы подбираются с учетом параметров мауэрлата. Такой метод обеспечивает самую надежную фиксацию элемента, применятся на очень сложных и нагруженных кровлях. Недостаток – трудоемкость, вертикальные металлические шпильки усложняют технологию кладки кирпича.
	По всем характеристикам удовлетворяет большинство строений и типов крыш. Промышленность выпускает специальные длинные анкеры большого диаметра с усиленными металлическими элементами фиксации в стене. После установки мауэрлата на место в нем и стене высверливаются углубления под анкеры. Элементы вбиваются в отверстия и гайками притягивают мауэрлат к стене. Единственный недостаток – такой метод можно применять только на полнотелом кирпиче. Пустотелый не подходит из-за низких показателей прочности фиксации анкера – пустоты не позволяют набирать необходимую устойчивость. В этих случаях нужно применять специальные химические анкера, о них мы расскажем немного ниже.

Для примера мы возьмем вариант крепления мауэрлата на шпильки.

Пошаговая инструкция крепления на шпильки

Перед закладкой следует подготовить шпильки. Для повышения надежности крепления в нижней части шпильки рекомендуется приварить основание из металлической пластины. Его можно сделать квадратным, длина стороны примерно 6–8 см. Если нет возможности приварить, то допускается конец просто согнуть под прямым углом. Длина шпильки должна учитывать высоту кладки пояса из кирпичей, толщину мауэрлата и размеры гайки. В нашем случае армопояс будет состоять из четырех рядов кирпича. Диаметр шпильки 10 мм.

На фото показано, как должна выглядеть шпилька

Шаг 1. Сделайте разметку мест расположения шпилек. Необходимо выполнять общие рекомендации: расстояние шпильки от угла дома в пределах 35–40 см, шаг шпилек ≈ 1,5 м.

Важно. Внимательно отнеситесь к разметке, шпильки не должны располагаться под стропильными ногами. Если получится такая ситуация, то придется или отрезать выступающие концы шпильки для подготовки площадки упора стропильной ноги, или изменять шаг стропил. Оба варианта оказывают негативное влияние на характеристики надежности стропильной системы.

Шаг 2. Положите на стену металлическую сетку для армирования кирпичного пояса. Размеры ячеек примерно 2–3 см, диаметр проволоки ≈ 2–3 мм. Проденьте шпильки в ячейки и выставьте их по меткам.

Сетка кладочная продается в рулонах и картах

Выше уже упоминалось, что при этом нужно обязательно узнать расположение стропильных ног, при необходимости одну или несколько шпилек следует сместить. Расстояние между ними нет надобности выдерживать с высокой точностью, это никакого влияния на прочность фиксации мауэрлата не оказывает.

Практический совет. Для того чтобы было проще принимать решение об установке шпилек под мауэрлат, следует узнать, для чего они нужны. Шпильки удерживают конструкцию от горизонтального смещения. Но такие нагрузки относительно небольшие. Дело в том, что конструкция стропильных ферм имеет специальные элементы (ригели, угловые упоры, прогоны), которые воспринимают горизонтальные усилия и не позволяют им расползаться. Незначительные усилия в горизонтальном направлении возникают из-за парусности скатов, именно для минимизации негативных последствий от ветра устанавливаются шпильки для крепления мауэрлата.

Шаг 3. Начинайте закладку двух крайних шпилек. Делать это надо очень внимательно, в дальнейшем по ним будут выставляться все остальные элементы. Закладка шпильки выполняется в такой очередности.

Кладочная смесь для кирпича своими руками

Установка кирпича с одной стороны от шпильки

И с другой стороны от шпильки

Проверяйте положение шпильки уровнем

По такому же алгоритму заложите шпильку на противоположном конце стены.

Шаг 4. Натяните между ними тонкую леску или нить.

Между крайними шпильками нужно натянуть нить-ориентир

При возможности желательно дать несколько часов для схватывания, если нужно спешить, то рекомендуется посыпать кладочный раствор сухим цементом. Он быстро впитает излишнюю влагу, что ускорит затвердевание.

Веревки нужно натягивать как по нижней, так и по верхней части шпильки.

На фото показано, как правильно натянуть нить

Шаг 5. Выставьте все оставшиеся шпильки по двум веревкам. Начинайте их закладывать, при этом постоянно проверяйте положение по веревкам.

Практический совет. Если металлическая площадка приварена к шпильке неровно, то перед выставлением на кирпич рекомендуется положить немного раствора и с его помощью выравнивать элементы.

Шаг 6. Аккуратно продолжайте кладку стены, шпильки закладывайте кирпичами.

Установлены промежуточные шпильки

Во время производства работ возникают незначительные трудности – расстояние между шпильками некратное длине кирпичей, их приходится разламывать в местах соприкосновения со шпильками. Делается это при помощи специального молотка каменщика, если кирпич качественный, а мастер имеет практический опыт кладки, то необходимый размер достигается двумя ударами инструмента.

Крепление мауэрлата на шпильки

Цены на популярные модели перфораторов

Видео — Диаметр шпилек для крепление мауэрлата

Крепление мауэрлата при помощи химического анкера

Данная технология на строительном рынке появилась относительно недавно и дает возможность надежно фиксировать различные архитектурные элементы к непрочным поверхностям. Химический анкер можно использовать для крепления мауэрлата к фасадной стене из пустотелого кирпича.

Клеевой состав в капсулах предназначен для монтажа одного анкера

Работать с применением химических анкеров намного проще и быстрее, чем вмуровывать металлические шпильки в стену. Кроме того, расположение мест фиксации мауэрлата можно выбирать уже после сборки стропильной системы, что исключает ошибки во время разметки.

Химический анкер состоит из специального клеевого состава, металлической втулки с внутренней резьбой и шпильки.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Как устанавливать химический анкер?

Вначале ставится на место мауэрлат и делается разметка мест установки дюбелей. Затем высверливаются отверстия в брусе, а потом продалбливаются отверстия в стене.

Важно. Очень внимательно сверлите отверстия в деревянном брусе, не затупите сверла об кирпич. Дерево высверливается обыкновенными сверлами, они не могут работать с кирпичом, для него требуются инструменты с победитовыми напайками.

Готовые отверстия в кирпичной кладке наполняются клеевым составом, в него вставляется дюбель. После завершения процессов полимеризации обеспечивается надежная фиксация крепежа в стене из пустотелого кирпича.

Надо знать, что полимерный клей – дорогостоящий материал. В целях экономии финансовых средств рекомендуется заранее определить необходимое количество клея. Делается это по формуле .

Примерный расход клеевого состава можно определить заранее

Перед использованием химического анкера нужно внимательно прочитать инструкцию производителя и выполнять все его рекомендации. Относительно высокая стоимость химических анкеров всегда окупается экономией времени во время монтажа стропильной системы кровли дома.

Видео – Химические анкеры

После монтажа мауэрлата строительство не заканчивается. Наоборот, впереди самый сложный и ответственный этап работ — расчет стропильной системы крыши и установка стропил. Рекомендуем прочитать статью на нашем сайте о том, как самостоятельно производить расчеты стропильной системы двускатной крыши.

Степан Русов главный редактор

Автор публикации 25.08.2018

Понравилась статья? Сохраните, чтобы не потерять!

Способы крепления мауэрлата для крыши

Крыша дома состоит из нескольких элементов, один из которых мауэрлат. Что такое мауэрлат в строительстве крыши? Это пояс, укладываемый на стены дома по всему периметру. На него и упирается стропильная система кровли. Значит, нагрузки, которым будет подвергаться этот элемент крыши, огромные: вес стропил, обрешётки, кровельного материала и атмосферных осадков. То есть на вопрос, для чего нужен мауэрлат, можно ответить так – чтобы равномерно распределить нагрузки от кровли на стены здания, плюс жёстко привязать стропильные ноги к строению.

Из чего изготавливают мауэрлат

Есть несколько готовых материалов в виде деревянных или стальных профилей: брус, стальной уголок, швеллер, труба, двутавр. Можно собрать конструкцию из досок, соединив между собой. Рассмотрим каждый вариант по отдельности, определим достоинства и недостатки каждого.

Деревянный брус

Применяются брусья разного сечения в зависимости от веса самой крыши. Минимальное сечение мауэрлата – 100х100 мм, максимальное 200х200 мм. Особое внимание надо обратить на сорт используемой древесины. Чем меньше сучков, тем лучше, этот дефект плохо работает на растяжение, образуя довольно глубокие трещины. Последние снижают прочность материала. А ведь именно мауэрлат, как никакой другой элемент здания, подвергается нагрузкам на растяжение.

Мауэрлат из деревянного бруса для крыши дома

Доски, скреплённые между собой

Если крыша небольших размеров, нагрузка от неё будет тоже небольшой. Рекомендуется сэкономить, установив вместо бруса соединённые между собой доски толщиною 50 мм. Две доски шириною 100 мм создадут брус сечением 100х100 мм. Четыре доски шириною 200 мм – мауэрлат сечением 200х200 мм. Соединять можно гвоздями, саморезами, болтами (шпильками).

Мауэрлат из скреплённых досок между собой

Стальной профиль

Металл для мауэрлата используется редко. Это дорого, любой металлический профиль – дополнительная нагрузка на стены, что не приветствуется. Нередко используют трубу, но она выступает, как дополнение к повышению жёсткости всей кровельной системы.

Трубу пропускают через стропильные ноги, в которых делаются сквозные отверстия. Сама труба обязательно крепится к деревянному брусу.

Требования к данной системе:

диаметр трубы должен быть на 100 мм быть меньше, чем ширина стропил;
отверстия в стропильных ногах делается строго по одной оси;
крепление трубы к мауэрлату производится хомутами.

Способы крепления мауэрлата к стене

Существует несколько способов крепления мауэрлата для крыши к стене. При этом учитывается наличие или отсутствие армированного сейсмопояса – ленточный фундамент, заливаемый, как верхняя обвязка наружных стен и всей конструкции здания для придания монолитности.

Крепление на армопояс

Все начинается с закладки армирующего каркаса, изготовленного из стальной арматуры. По сути, это клетка с определёнными размерами ячеек из двух-трёх решёток, соединённых между собой вязальной проволокой. Каркас укладывается поверх стены внутрь установленной опалубки.

Этап 1. Процесс установки армирующего каркаса

К нему привариваются или привязываются анкера (резьба, с одной стороны, второй конец загнут под 90°). Длина анкера выбирается с таким расчётом, чтобы из армопояса торчал резьбовой конец высотою, равной толщине мауэрлата плюс 5 см. К примеру, высота деревянного бруса – 10 см, то выступать из армопояса крепёжное изделие должно на 15 см. Учитывая, что часть крепежа располагается в бетонном поясе, минимальное расположение его относительно глубины – половина толщины пояса, то общая длина анкера – 5 см плюс толщина мауэрлата плюс минимум половина толщины армопояса.

Внимание! Анкера располагают относительно длины армированного пояса на расстоянии 60-120 см между собой на одной линии строго посередине стены. Чаще для определения количества анкеров используют соотношение количества стропильных ног. Сколько в кровельной конструкции последних, столько должно быть минимум крепежей для мауэрлата.

Бетонирование армированного пояса

Для заливки пояса используется бетон марки М400: пропорциональное соотношение цемент-песок-щебень – 1:3:3. Количество используемого раствора определяется размерами самой фундаментной конструкции. Ширина пояса должна равняться ширине стены, высота 150–250 мм.

Этап 3. Заливка бетоном подготовленного армирующего каркаса

Заливку конструкции проводят за один раз. Распалубку производят через 7–10 дней, нагружать её лучше через 28 дней, когда бетон наберёт марочную прочность.

Подготовка и установка бруса

Размер между анкерами известен, его переносят на брусья, в которых делаются сквозные отверстия диаметром чуть больше диаметра металлического крепежа. К примеру, если используются анкеры диаметром 12 мм, отверстие должно высверливаться диаметром 14 мм.

Важно! Сверление производить снизу–вверх. То есть, с какой стороны бруса начали проводить сверление, та сторона будет нижней с прижимом к армопоясу.

Так как один брус не закроет своею длиною всю стену, то стыковать два соседних надо путём соединения их в пол запила. Брус по сечению распиливается пополам на длину 150-200 мм.

Пример стыковочного запила бруса

Два элемента укладываются друг на друга запиленными краями и скрепляются между собой разными крепёжными изделиями:

металлическими скобами из арматуры диаметром 12 мм;
длинными саморезами;
гвоздями;
саморезами и крепёжными перфорированными профилями.

Процесс сборки мауэрлата заключается в следующем.

Этап 5. Установка бруса на армопояс
Производится затяжка бруса к поясу с помощью гаек, под которые обязательно устанавливаются широкие шайбы.

Этап 6. Процесс затяжки бруса к армопоясу
Производится скрепление брусьев между собой одним из вышеописанных методов.

Этап 7. Процесс скрепления брусьев металлическими скобами

Важно в проводимом процессе – выставить мауэрлат по горизонтали. Поэтому его проверяют уровнем. Если необходимо поднять какую-то часть конструкции, укладывают деревянные подкладки. Надо опустить, вырубают нижнюю плоскость требуемой толщины.

Крепление к кирпичной стене без армопояса

Здесь несколько вариантов крепления. У каждой из них свои плюсы и минусы.

Крепление проволокой

Нужна проволока диаметром 4–6 мм, скрученная в несколько слоёв. Укладывают её в кирпичную кладку, как сквозной элемент, на уровне 4–6 рядов ниже установки мауэрлата. После укладки мауэрлата на стену его сверху обвязывают проволокой, подтягивая к стеновому торцу.

Важно правильно подогнать скрученные проволоки по длине. Придётся учитывать высоту кирпичной кладки от места закладки проволочного крепежа, толщину и ширину мауэрлата, длину скрутки для затягивания (где-то 15–25 см). Полученный размер увеличивается вдвое, прибавляется ширина стены.

Пример крепления мауэрлатного бруса при помощи проволоки

Расстояние между уложенными проволоками определяется так же, как с анкерами. Основное правило – начинать монтаж после высыхания кладочного раствора.

Можно вместо проволоки уложить в кирпичную кладку стальные трубы мелкого диаметра. А уже через них пропустить проволоку крепления.

Использование деревянных пробок

Деревянные пробки – тот же брус меньшего сечения, который разрезается на небольшие куски длиною по 20–25 см. Их закладывают в кирпичную кладку, предварительно обработав антисептическим составом. Здесь несколько вариантов, где можно установить в стене деревянные пробки:

в верхнем ряду посередине ширины стены;
с внутренней стороны стены под мауэрлатом;
с внутренней стороны под мауэрлатом ниже на 1–2 кирпича.

Обычно к пробкам мауэрлат крепится металлическими скобами.

Использование шпилек и проволоки

Необходимо приготовить шпильки длиною чуть меньше ширины стены, плюс 3 см в качестве выступа за пределы стеновой конструкции. Именно выступ должен быть снабжён резьбой, шайбой и гайкой. Противоположный конец крепежа должен быть загнут под 90°.

Пример правильного крепления мауэрлатного бруса шпильками

Шпилька закладывается в кирпичную кладку в горизонтальном положении на 4–6 рядов ниже уровня установки мауэрлата. Резьбовой конец должен выходить с внутренней стороны. После монтажа мауэрлата на шпильку накручивается проволока, сложенная в несколько слоёв (3–4), которую поджимают шайбой и гайкой. Свободный конец крепят любыми средствами и способами к мауэрлату. Есть вариант, когда мауэрлат проволокой не скрепляют, а крепят стропильные ноги, которые подтягиваются к мауэрлату, прижимая его к стене. Основная задача и в первом, и во втором случае – натянуть проволоку так, чтобы она приняла строго вертикальное положение и по степени натяжки представляла собой струну.

Крепление анкерами

Технология чем-то похожа на устройство мауэрлата с использованием анкеров по армопоясу. Здесь применяются те же анкера, которые закладываются в кирпичную кладку вертикально на глубину 45–50 см. Нижний конец загнут под прямым углом, его обязательно укладывают под кирпич, а не в шов между кирпичами.

Основная проблема – провести установку крепежей вертикально. Поэтому совет – собирая кирпичную кладку, постоянно проверяйте расположения анкера на вертикальность, используя отвес или уровень. Небольшое отклонение – большая проблема при надевании мауэрлата на крепёжные изделия.

Крепление мауэрлата при помощи анкеров к кирпичной стене

Здесь также проводится подготовка деревянных брусьев с учётом расстояния между крепёжными отверстиями и их высверливанием.

Внимание! Все способы, используемые по технологии монтажа мауэрлата без армопояса, возможны лишь в том случае, если перепады верхних торцов стен незначительны. Если перепад большой (более 1 см), то придётся поверх стены залить стяжку из цементно-песчаного раствора. Толщина стяжки – не менее 5 см.

Правила сборки мауэрлата для двускатной крыши

Мауэрлат для двускатной крыши – пояс, разложенный по периметру здания. Здесь неважно, будут ли опираться стропильные ноги на всю опорную конструкцию или нет, потому что нагружаться будут всего лишь две стороны периметра. Мауэрлат для крыши этого типа – единое устройство, монолитное по своей сути. Поэтому собирается оно в виде единой конструкции с использованием вышеописанных технологий крепления.

Необходимо отметить, не всегда кажется, что можно соорудить мауэрлат для крыши в виде монолитной конструкции. Если кровля взводится по балкам перекрытия, то последние своими концами укладываются на стены здания, а значит, монолитность мауэрлата обрывается именно балками. Что можно предпринять в этом случае. Вариант один – сделать запил балок вполовину с установкой их в пазы мауэрлата, которые также вырезаются в половину высоты с учётом ширины балки. В такой конструкции высота балок и мауэрлата выбирается одинаковой. Обычно последний подгоняется под первые. При этом стропильные ноги стараются упереть именно в балки тем самым снизив нагрузки.

Не надо думать, что мауэрлат для двускатной крыши – какая-то отличная конструкция от мауэрлатов других кровельных сооружений. Она может отличаться от односкатной крыши, где часто высокую сторону упирают в фасадную стену, возведённую выше задней. В такой постройке мауэрлат не используют. В остальном – это обычный пояс для равномерного распределения нагрузок.

Выбирая мауэрлат для двускатной крыши или других разновидностей крыш, надо понимать, что это фундамент – основа для кровельной системы. Именно она подвергается большим нагрузкам, поэтому к выбору материала, размерам мауэрлата для кровли, к технологии монтажа, особенно к способу крепления, должны предъявляться строгие требования. Поэтому отвечая в статье на вопрос, что такое мауэрлат в строительстве крыши и как выполнить его монтаж, были разобраны все доступные методы крепления.

Видео-инструкция по монтажу

Установка мауэрлата на стены

Мауэрлат является частью кровли и несет важную роль при равномерном распределении нагрузки от крыши. Установка мауэрлата производится несколькими различными способами. Выбор зависит от нескольких критериев, в том числе и от материала, из которого возводится здание.

Схема крепления мауэрлата.

Мауэрлат — что это такое?

Мауэрлат выполняется в виде деревянного бруса, который монтируется на стены дома. Несет функции передачи и распределителя нагрузки от веса кровли, снега и ветра, стропил и балок перекрытия на стены здания. Среди строителей данный элемент дома, в связи со сложностью произношения, часто называют матица, мурлат и т.д.

Схема крепления мауэрлата к армопоясу.

Первый этап устройства любой кровли — это монтаж мауэрлата. Исключение составляет строительство деревянных сооружений из бруса, бревен, каркасно-щитовых зданий, когда в роли мауэрлата выступает самый верхний венец бруса или бревен.

Для монтажа мауэрлата чаще всего используется деревянный брус с сечением 150х150 мм или 150х100 мм. Предварительно брус рекомендуется обработать антисептическими составами, которые продлят срок службы элемента. Они защищают от влаги, поражения древоточащими насекомыми. Также необходимо предусмотреть слой гидроизоляции. Для этого можно использовать укладку рубероида в два слоя.

Мауэрлат лучше всего укладывать заподлицо с внутренней стороны стены здания, а снаружи стоит выполнить защитное заграждение в виде кладки из кирпича.

Нужно заметить, что обязательно следует предусмотреть устройство мауэрлата, так как он обеспечивает не только равномерную нагрузку, но и придает всей конструкции крыши дополнительную прочность и надежность.

Мауэрлат: способы установки

Схема крепления мауэрлата к стене.

Для монтажа мауэрлата можно использовать различные способы крепления брусьев к стенам:

За два-три ряда кирпича до верха стены монтируются бруски из дерева, на которых затем и крепится с помощью скоб мурлат.
Данный способ используется при строительстве зданий из ячеистых блоков. При возведении таких зданий необходимо изготавливать железобетонный пояс под самой крышей. При его заливке в него устанавливаются резьбовые шпильки. Под эти крепления в брусе высверливаются соответствующие отверстия, на который и сажается мауэрлат. Для более прочного и надежного соединения брус дополнительно притягивается с помощью шайб и гаек к стене. Для такого способа крепления шпильки лучше использовать диаметром 12-14 мм и устанавливать их с шагом 1,5-2 м.
Данный способ монтажа схож с предыдущим, но используется уже при строительстве зданий из кирпича. Шпильки устанавливаются прямо в кладку, на глубину не менее 3 рядов камня. Стоит заметить, что вместо шпилек можно использовать обычную арматуру, на которую гайки уже просто навариваются. Такая замена позволит сэкономить.
Четвертый способ монтажа также используется при строительстве кирпичных домов. В данном случае на три ряда ниже верхнего края стены укладывается проволока из стали толщиной 3-4 мм. Ее концы выводятся с внутренней и наружной стороны. Именно с ее помощью и крепятся мауэрлаты к стене. При этом стоит учесть, что длина проволоки должна быть достаточной, чтобы обвязать брусья.

Строителями практикуется и другой способ монтажа мауэрлата. При этом используются уже не брусья, а обрезные доски сечением 50х150 мм. Проводится монтаж следующим образом. Сначала на верх стены укладываются доски, которые крепятся с помощью анкерных винтов. Использовать нужно именно винты, которые имеют шляпку под отвертку. Длина крепежа должна быть не менее 20 см. Отверстия в кладке из кирпича обычно высверливаются с помощью перфоратора. Далее, на уже закрепленные доски, укладывается второй ряд досок. Их крепят уже с помощью обычных гвоздей длиной не менее 100 мм. Стыки досок при этом предусматриваются в других местах, что образует перевязку.

Последний способ монтажа имеет ряд преимуществ.

Во-первых, доски легче и поднять их на высоту крыши гораздо проще. Во-вторых, если строительством самого дома и устройством крыши будут заниматься разные люди, то вряд ли будут установлены шпильки, проволока или закладные брусья. В этом случае придется обходиться другими способами.

Площадь	Примерно литров	Банки 5 л
10 м²	≈ 2.8 л	1
20 м²	≈ 5.5 л	2
30 м²	≈ 8.3 л	2
40 м²	≈ 11.0 л	3
50 м²	≈ 13.8 л	3
