Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

Угол наклона крыши:
- 2,5-10% – плоская кровля;
- более 10% – скатная кровля.
Нагрузки на крышу:
- постоянные – общий вес всех элементов «кровельного пирога»;
- временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
- форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

основание постройки квадратной формы;
в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

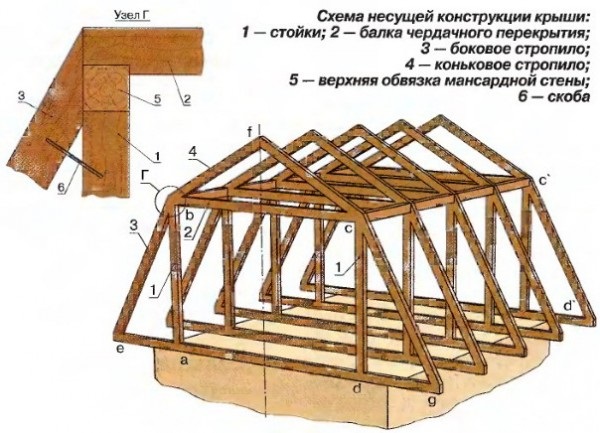

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
при угле наклона свыше 45° – возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° – 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
Фермы поднять на крышу и прикрепить к мауэрлату:
- установить фронтальные (крайние) фермы;
- между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
- монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.

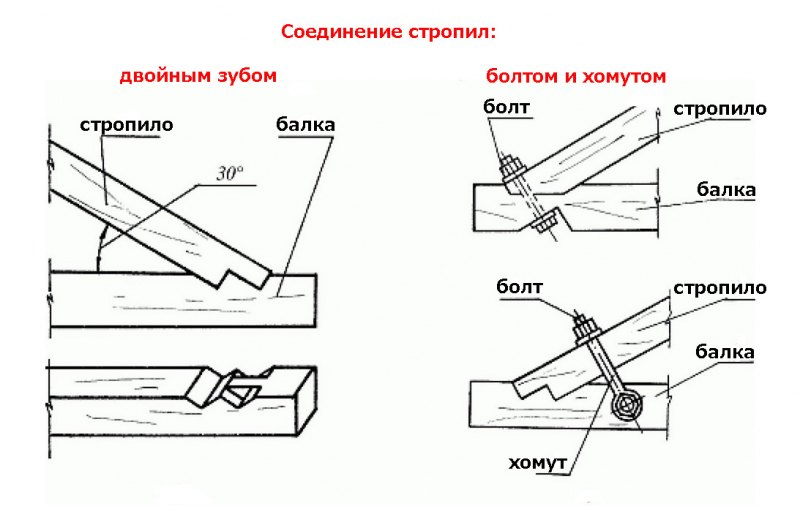

При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Как выполнить монтаж стропильной системы двухскатной крыши – пошаговое руководство

Обустройство двускатной крыши считается весьма практичным и верным решением при строительстве здания жилого или коммерческого назначения. Такой вариант сочетает в себе относительную простоту исполнения и надежность, легкость в обслуживании и долгий срок службы. В данном материале мы расскажем о том, как выполнить монтаж стропильной системы двухскатной крыши своими руками, каковы ее разновидности, и как вычислить размеры отдельных ее элементов. Наша пошаговая инструкция позволит разобраться с любыми осложнениями, которые могут возникнуть в процессе работы.

Кровля с двумя скатами отличается целым перечнем достоинств:

легкость в расчетах;
различные варианты исполнения;
экономия материалов;
возможность естественного оттока воды;
низкая вероятность подтекания воды благодаря цельности конструкции;
возможность обустройства чердачного помещения или мансарды;
надежность и долгий срок эксплуатации;
удобство профилактического ремонта.

Разновидности двухскатных крыш

Рассмотрим основные типы кровель с двумя скатами, стропильная система в которых будет несколько отличаться по исполнению.

Симметричная двускатная крыша

Это самая простая двускатная крыша, однако, наиболее надежная и востребованная. Симметричные скаты позволяют распределять нагрузку на мауэрлат и несущие стены равномерно. В данном случае тип и толщина утепляющего слоя не влияют на выбор кровельного материала. Толстые брусья стропил имеют достаточный запас прочности, поэтому не будут прогибаться. Кроме того, распорки можно устанавливать по своему усмотрению.

Среди недостатков данного варианта можно отметить лишь слишком острый угол скатов, который затрудняет использование чердачного этажа и создает «глухие» зоны, не имеющие применения.

Крыша с двумя ассиметричными скатами

Если угол наклона скатов сделать более 45º, можно задействовать некоторые неиспользуемые участки пространства. Появится возможность даже обустроить жилое помещение на чердаке. Однако потребуются некоторые дополнительные расчеты, поскольку нагрузка на стены станет неравномерной.

Крыша ломаная с внешним или внутренним изломом

Подобная конфигурация дает возможность разместить под крышей просторную мансарду или чердак. Вместе с тем, в данном случае потребуются более сложные инженерные расчеты.

Конструкция стропил для обустройства крыши с двумя скатами

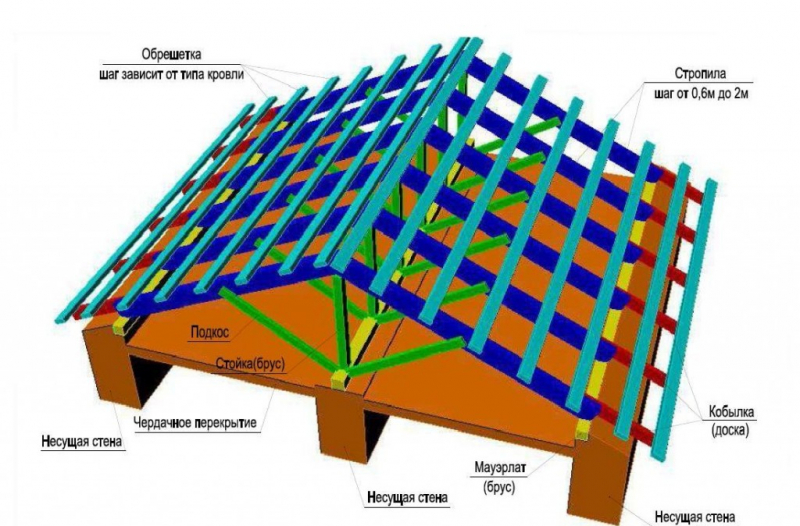

Конструкция стропильной системы двухскатной крыши предполагает наличие таких составных деталей:

Мауэрлат. Он представляет собой прочный брус из дуба, сосны, лиственницы или другой крепкой породы древесиной, который укладывается по периметру на несущие стены строения. Назначение мауэрлата – равномерно распределять нагрузку. Сечение брусков выбирают, исходя из их строения – цельные или клееные, а также от возраста постройки. Чаще всего используются балки 100×100 или 150×150 мм.
Стропила. Из таких элементов создается вся конструкция (прочитайте также: “Как устроена конструкция стропильной системы, какую лучше выбрать”). Соединяясь в верхней точке два стропила образуют ферму. Изготавливают их из бревен или прочных брусков.
Затяжка. Данная деталь служит для сцепления стропил и обеспечения их жесткости.
Прогоны. В тех местах, где стыкуются стропильные ноги, крепят коньковый прогон, на который впоследствии будет монтироваться конек. А с помощью боковых прогонов каркасу из стропил придают дополнительную крепость. Предполагаемая нагрузка определяет размеры и количество таких элементов.
Стойка для стропил. Это вертикальная балка, которая частично перенимает на себя вес крыши. Если схема двухскатной крыши простая, то по центру размещают одну такую балку. Для длинного пролета может потребоваться три бруска – один по центру и два по бокам. Если возводится несимметричная кровля, то расположение такой балки определяется длиной стропильных ног. Под стропила для ломаной крыши стойки ставят по бокам, чтобы освободить место для передвижения. По центру и бокам балки размещают, если комнат будет две.
Подкосы. Это опоры для стойки. Если предполагаются значительные ветры и осадки в зимний период, устанавливают продольные, а также диагональные стойки.
Лежень. На него опирается стойка для стропил, а также крепятся подкосы.

Обрешетка. На нее крепится выбранный кровельный материал, а также по ней можно передвигаться в процессе работы. Фиксируют обрешетку перпендикулярно стропилам. Обратите внимание, что обрешетка позволяет равномерно распределять массу кровельного материала по стропильной системе.

Схема установки стропильной системы двухскатной крыши существенно облегчит все строительные работы. Как будет выглядеть такая схема крыши, зависит от разновидности кровли.

Обратите внимание, что материал для стропильной системы должен быть максимально качественным, обработанным антипиреновыми и антисептическими средствами. На балках для стропил, мауэрлата и стоек не должно быть сучков или трещин. На обрешетке допускается лишь малое количество сучков, прочно сидящих в древесине.

Расчет элементов каркаса для двухскатной кровли

Если будет строиться двухскатная крыша своими руками, необходимо заранее выполнить тщательные расчеты. Стропильная система простой двускатной крыши состоит из совокупности треугольных ферм – такая форма дает конструкции максимальную жесткость. Такие фигуры рассчитать проще всего. Однако если у скатов разная форма, получаются неправильные прямоугольники. В таком случае их разделяют на более простые формы и проводят расчеты для каждого элемента отдельно. В конце все данные суммируются.

Обратите внимание, что чем сложнее форма крыши, тем большее количество стропильных ферм и прочих деталей потребуется для обеспечения ее прочности. Все они увеличивают общую массу крыши, которая при неправильном расчете может повредить несущие стены.

Нагрузка на стропила по схеме

Различают три типа нагрузки:

Постоянная. Это значение, которое не будет изменяться на протяжении всего срока эксплуатации кровли. К этой категории относят массу кровельного материала, утеплителя, гидро- и пароизоляции, обрешетки, доборных деталей кровли, а также внутренней отделки мансарды. То есть, суммированное значение массы элементов и будет ожидаемой нагрузкой. Ее средняя величина составляет 40-45 кг/м 2 , но не более 50 кг/м 2 . Желательно предусмотреть запас прочности, равный 10 % от общей массы.
Переменная. Имеется в виду интенсивность выпадения осадков, нагрузка от снега и ветра, которые могут существенно варьироваться в зависимости от времени года или погодных условий.
Особая. К данной группе относят экстремальные природные явления – землетрясения, торнадо, сильные ветры. В этих случаях запас прочности делают существенно больше обычного.

Определяем уклон скатов перед монтажом

Уклон скатов рассчитывают, исходя из типа кровельного материала:

мягкая кровля – от 5º до 20º;
шифер, ондулин, черепица, профнастил – от 20º до 45º.

Отметим, что чем острее уклон, тем больше материала потребуется для кровельных работ.

Размер шага стропил и их длина

Как правило, шаг стропил для жилых домов колеблется в пределах 60-100 см. Тут значение имеет тип кровельного материала и общая масса крыши. Количество стропил на один скат высчитывается делением его длины на размер шага плюс единица. Для всей крыши значение удваивается.

Необходимо также выполнить расчет длины стропил двухскатной крыши. Длину стропильной ноги вычисляют по теореме Пифагора. Если максимальной длины бруса в 6 метров недостаточно, ее можно нарастить другими отрезками.

Сечение стропил

Определить сечение стропил можно на основе таких данных:

шаг;
тип древесины;
разновидность материала – бревна, брусья и так далее;
нагрузка;
длина стропила.

Приведем примерные размеры пиломатериалов для стропильной системы под двухскатную крышу:

мауэрлат, сечением 10×10 или 15×15 см;
затяжки и стропильные ноги, толщиной 10×15 или 10×20, в некоторых случаях применяется брус сечением 5×15 или 5×20 см;
для подкосов и прогонов – балки 5×15 или 5×20 см, исходя их ширины стропил;
стойки – сечение 10×10 или 15×15 см;
лежни, сечением 5×10 или 5×15, исходя из толщины стоек;
обрешетка, сечением 2×10 или 2,5×15 см – значение определяется типом кровельных материалов.

Разновидности стропильных систем

Различают два основных типа стропильных систем для крыш с двумя скатами – висячие и наслонные. Опишем каждый из них по отдельности.

Висячие стропила

Устройство двухскатной крыши с висячими стропилами целесообразно лишь при ширине кровли в пределах 6 метров. Такие стропила крепятся на коньковый прогон с одной стороны, и на несущую стену с другой. Они испытывают распирающие усилия, в чем и состоит основная особенность двухскатной крыши с висячими стропилами. Затяжку для них можно изготавливать как из дерева, так и из металла. Если установить затяжки снизу, то они исполняют функцию несущих балок. Крайне важно прочно закрепить затяжку, поскольку она также испытывает распирающее усилие. Затяжка нужна, в первую очередь, чтобы предотвратить повреждение несущих стен – иначе они могут упасть под давлением тяжелых стропильных ног.

Наслонные стропила

В данном случае размер крыши не имеет значения. Сборка стропильной системы данного типа предполагает наличие лежня и опорных стоек. На лежень, который укладывается параллельно мауэрлату, переносится часть нагрузки. Получается, что стропила прилегают друг к другу в верхней точке и дополнительно поддерживаются стойкой. В такой системе стропильные ноги испытывают усилие только на изгиб. Они монтируются намного проще, чем висячие. Правда, требуются опорные стойки.

Комбинированный тип

Нередко крыше придают довольно сложную форму, что требует сооружения стропильных систем смешанного типа. Профессионалы рекомендуют составлять подробную схему с расчетами на каждый элемент стропильной системы, чтобы в процессе работ данные всегда были под рукой.

Установка стропил для двухскатной крыши своими руками

Когда все подготовительные работы и расчеты выполнены, и закуплены нужные материалы, начинают непосредственно монтаж стропильной системы двухскатной крыши. Он состоит из нескольких этапов. Читайте также: “Как сделать монтаж стропил своими руками – теория и практика”.

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

симметрично по центру;
со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

Анкера, которые незаменимы для монолитных материалов.
Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
Скобы.
Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

мягкая кровля укладывается на сплошную обрешетку без зазоров;
для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Монтаж стропильной системы своими руками

Для хорошей кровли очень важно, чтобы каждый шаг при её создании прошёл идеально. Основа всей конструкции крыши — это стропильная система, от конфигурации которой зависит тип верхней части здания. Существуют разные виды таких систем, среди которых необходимо подобрать наиболее подходящую для себя, ведь от правильности вашего выбора зависит функциональность и качество всей кровли.

Типы стропильной системы

Устройство кровли при возведении здания имеет существенное значение. А чтобы крыша была достаточно прочной, особое внимание уделяется несущим системам, которые делятся на:

Кровля — это довольно сложная конструкция, состоящая из разнообразных деталей. Основное требование, предъявляемое к крыше, — это способность защищать строение от всевозможных погодных условий и выдерживать разные нагрузки.

Главные нагрузки кровли приходятся именно на стропильную систему, поэтому очень важно подобрать нужные материалы, всё правильно рассчитать и сделать монтаж в соответствии с технологией.

Установка висячих стропил

Висячие стропила предназначены для зданий, внутри которых нет капитальных перегородок, а между общими несущими и боковыми стенами расстояние составляет не более 10 метров. Конструкция кровли в данном варианте ложится на основные стены здания, но из-за этого она подвергается действию высоких нагрузок. Чтобы напряжение было немного слабее, применяют дополнительные детали (затяжки или ригели), которые скрепляют ферму в горизонтальном положении.

В зависимости от длины пролёта в конструкции висячих стропил применяются различные упрочняющие элементы

Нижние затяжки соединяются в основании стропил и могут быть применены как балки для чердачного перекрытия, при этом их необходимо уложить на мауэрлат. Для изготовления висячих стропил обычно берётся доска с сечением 50х200 мм, однако каждое индивидуальное здание нуждается в своих конкретных расчётах.

Последовательность действий по монтажу висячих стропил:

Крепление мауэрлата на боковые несущие стены удобно выполнять при помощи винтовых шпилек, заранее вмурованных в каркас здания
В нижней части кровли висячие стропила врезаются в мауэрлат. Изначально первая стропильная пара делается на земле и используется в качестве шаблона. Остальные пары висячих стропил делаются по нему. Далее все стропильные фермы поднимают на самый верх строения и устанавливают по одной. Чтобы они стояли устойчиво, их нужно закрепить временными подкосами.

Крепление стропильных ног к мауэрлату выполняется стальными пластинами с обеих сторон
Далее устанавливается коньковый прогон с соблюдением правильного расстояния между всеми стропилами.

Коньковый прогон связывает стропильные фермы в верхней части и фиксирует их в вертикальном положении

Каждая стропильная пара укрепляется стягивающими досками. После этого производится окончательная затяжка мест крепления стропил к мауэрлату. При этом могут применяться болтовые соединения.

Если пролёт между стенами превышает 10 метров, система дополнительно укрепляется откосами и стойками.

Монтаж наслонных стропил

Наслонные стропила в основном устанавливаются в тех зданиях, где присутствуют несущие перегородки. Их монтировать намного легче, чем висячую систему, поскольку надёжной опорой для стропил служат прочные несущие стены, расположенные внутри дома. Кроме того, для этой системы необходимо минимальное количество стройматериалов.

Коньковая доска в этом случае служит опорной точкой. Такая кровельная система устанавливается в одном из трёх вариантов:

Верхняя сторона кровельной наслонной системы крепится на опоре конька, а нижняя — врубается в мауэрлат. К стене крепится скобами или проволокой.
Верхняя часть стропил подрезается под нужным углом, а затем соединяется железными пластинами. Нижняя часть стропил монтируется к мауэрлату специальными подвижными креплениями.
Стропила крепятся досками или брусками сверху. Бруски располагаются горизонтально и параллельно друг другу. С двух сторон стропила монтируются под определённым углом, а между ними устанавливается коньковый прогон.

Конфигурация дополнительных рёбер жёсткости в наслонных стропилах также зависит от длины пролёта здания

Чтобы закрепить стропила в нижней части кровли, необходимо использовать скользящие крепления, которые избавляют несущие перегородки от дополнительного напряжения. В этом случае стропила не фиксируются очень плотно, благодаря чему при усадке здания они могут сдвигаться, не перегружая тем самым конструкцию крыши.

Но в некоторых случаях можно использовать распорную систему, которая плотно крепится к мауэрлату внизу. Подкосы и затяжки монтируют в конструкцию для уменьшения нагрузки на стены. Этот способ носит название комплексный, поскольку объединяет элементы двух систем.

Такая кровельная система применяется в основном для возведения частных строений, поэтому стоит упомянуть о монтажных работах, которые производятся в следующей последовательности:

На построенные основные стены здания кладётся гидроизоляционный материал, например, рубероид.
Мауэрлат крепится к каркасу через гидроизоляцию с помощью металлических анкеров.
Стропила устанавливаются на мауэрлат и закрепляются жёсткими или подвижными скользящими креплениями. Можно стропила зафиксировать проволочной скруткой внутри стены. Для этого надо вбить костыль на расстоянии 30 сантиметров от мауэрлата и прикрутить на него проволоку. Потом зафиксировать костыль на стропилах. Подобный крепёж сохраняет кровлю даже во время порывистых ветров.

Наслонные стропила крепятся к мауэрлату металлическими уголками или специальными подвижными элементами
Свес шириной до 60 см формируется следующим образом — стропильные ноги выводятся за границы несущих стен. Эта конструкция надёжно защитит стены от осадков. Если стропильные ноги по длине доходят только до мауэрлата, их удлиняют при помощи деталей, называемых кобылками.

Для удлинения стропил на них набивают доски определённой длины — кобылки
Стропильная система закрепляется прогонами, стойками, а также подкосами.

На последнем этапе стропильные фермы связываются коньковыми прогонами и дополнительными подкосами, а также устраиваются фронтонные свесы

Монтажные работы по установке наслонной системы должны начинаться с настила досок на балки перекрытия. Такое приспособление поможет провести работы комфортно и безопасно.

Комбинированная кровельная система

Комбинированные стропила имеют в своей конструкции элементы из наслонных и висячих систем. Используются они при изготовлении мансардной кровли. Стены комнат на втором этаже получаются благодаря вертикальным стойкам, которые для стропильных балок являются точкой опоры.

Горизонтальные брусья, которые были установлены поверх стоек, выполняют две функции: для верхних скатов они являются мауэрлатом, а для боковых — коньковым брусом. Некоторая часть стропильной системы, которая соединяется вверху концов стоек, одновременно становится затяжкой для верхних элементов и ригелем для скатов, расположенных по бокам.

В комбинированной кровле используются фрагменты наслонных и висячих стропильных систем

Чтобы увеличить прочность конструкции, надо произвести монтаж подкосов, которые закрепляют стропила и вертикальные стойки крыши. Изготавливать комбинированные стропила немного тяжелее, чем другие системы, зато трудоёмкость работ возмещается увеличением несущих характеристик крыши и наличием полноценного помещения под кровлей.

Фотогалерея: варианты стропильных систем

Монтаж стропильной системы кровли

Стропильная система изготавливается из хвойных пород дерева. Можно использовать доски или брус, которые до монтажа обрабатываются антисептическими веществами. Крепёж может быть следующим:

платки из дерева;
пластины из металла;
разнообразные врубки;
гвозди.

Приступая к установке стропил, выводят уровень перекрытий и несущих стен, после чего настилают гидроизоляцию. Подстропильная конструкция необходима для того, чтобы предотвратить деформацию стропил. В качестве опорных элементов, которые дают стропильной системе устойчивость, могут служить:

Утепление кровли необходимо, но для этого следует выбрать материал для гидро-, тепло- и пароизоляции. Монтаж производится послойно и только в той последовательности, в которой необходимо: изначально паро-, потом тепло- и в завершение влагоизоляционный материал.

Перед укладкой кровельного покрытия монтируются необходимые защитные материалы с соблюдением установленных вентиляционных зазоров

Для обеспечения длительной эксплуатации стропильной системы устраивается необходимая циркуляция воздуха с помощью установки отверстий для вентиляции. Чтобы не было протеканий, возле отверстий делают «воротники», не позволяющие проникать воде под крышу.

Видео: монтаж стропильной системы своими руками

Каким образом крепится мауэрлат

Мауэрлат — это фундамент кровли, поэтому стоит относиться к его закреплению ответственно. В противном случае ремонт крыши в будущем будет неизбежным. Последовательность работ:

По всему периметру строения производится монтаж гидроизоляционного материала.
Брус раскладывается на верхний торец стен. При необходимости части бруса сращивают между собой.

Брус необходимого сечения раскладывается по всему периметру здания на слой гидроизоляции

Проверяется правильность геометрической формы — равенство длин диагоналей. Для проверки можно использовать леску или верёвку. Равенство диагоналей означает, что углы, образованные соседними частями мауэрлата, являются прямыми. При необходимости положение бруса корректируется.

Углы мауэрлата скрепляются между собой.

Крепление мауэрлата в углах производится вполдерева
Мауэрлат плотно закрепляется при помощи шпилек или проволоки. Если вы используете шпильки, то в мауэрлате сверлятся отверстия. Затяжка производится в несколько приёмов.

К каменным, блочным или бетонным стенам мауэрлат крепится при помощи шпилек, укреплённых в них при устройстве верхнего ростверка

Способы крепления кровельного мауэрлата и сращивание стропил

Мауэрлат крепится к стенам здания по всему периметру, при этом крепления должны находиться в непосредственной близости от внутренней части стены. Снаружи дома деревянная деталь защищается незначительным выступом стены. Также изначально определяется место для крепления.

Как закрепить мауэрлат к стене

Мауэрлат к стене можно прикрепить следующими способами:

Проволока оборачивается вокруг мауэрлата и затягивается в прочный узел
Винтовые шпильки. В кладку внедряют арматуру по высоте минимум за 3 ряда до начала кровли. Размер арматуры — 10 мм. Шпильки, загнутые в Г-образную форму, связывают с арматурным каркасом. Длина шпильки подбирается так, чтобы оставшаяся над поверхностью стенового каркаса часть была на несколько сантиметров больше, чем толщина мауэрлата. Затем конструкцию заливают бетоном. В брусе мауэрлата сверлят ответные отверстия и надевают его на шпильки. Далее мауэрлат фиксируется гайками.

Шпилька свзывается с арматурным каркасом и после заливки бетоном становится его частью

Деревянные пробки. Их закладывают в здание по габаритам в один кирпич и обрабатывают антисептиками. Можно заложить пробки под мауэрлат и закрепить железными скобами.

Как закрепить стропила к мауэрлату

Все варианты крепления кровельной стропильной системы к мауэрлату можно поделить на такие виды:

Скользящее крепление оставляет стропильной ноге небольшую свободу перемещения при деформациях здания
Жёсткое крепление. Этот вариант используется для устройства наслонных стропил. В стропильной системе осуществляется врубка по специальному шаблону, а затем каждая нога упирается в мауэрлат и фиксируется гвоздями.

Жёсткое крепление стропильных ног используется в системе наслонных стропил

Как крепятся стропила на уровне конька

Наиболее распространённым вариантом крепления стропил к коньку является стыковое соединение:

каждое стропило нужно обрезать под определённым углом, расположенным в верхнем крае. Этот угол должен быть точно равен углу наклона скатов;
стропильные ноги в местах среза нужно скрепить несколькими гвоздями длиной в 150 мм;
вбивать гвозди надо под углом таким образом, чтобы они проникли в другое стропило на достаточную глубину;

Можно использовать разные варианты крепления стропильных ног под коньком
накладки из дерева и металла помогают укрепить стропильную систему. Они закрепляются болтами или гвоздями.

Металлические накладки используются для упрочнения конструкции стропил в области конька

Варианты сращивания стропил

В строительной сфере повсюду используются разнообразные варианты стропильного сращивания, при этом, подбирая определённую технологию, надо обратить внимание на характеристики конструкции стропильной системы, на которые влияют:

приобретённые материалы;
технические данные стройплощадки;
шаг монтажа стропил.

Стропила могут сращиваться следующим образом:

Крепление встык упрочняется металлическими или деревянными накладками

Косой прируб — это места стыков деталей стропил, которые подрезаются под углом в 45°. Крепёжным элементом служит 12 или 14-миллиметровый болт, монтирующийся в середине места стыка.

Внахлёст — это простой вариант, поскольку в нем не нужна особая точность. Нахлест может составлять от 80 до 100 см. Далее стропила фиксируются с помощью гвоздей по всей длине сращиваемых досок. Гвозди вбиваются только в шахматном порядке, чтобы брусья не разомкнулись под большим весом кровельного материала. Можно также использовать шпильки или болты, однако изначально надо проделать для них отверстия. Подобный способ отличается высокой надёжностью сращённых стропил, но он более трудоёмкий.

Стропильные доски можно сращивать любым из трёх описанных способов

Каждая разновидность стропильной системы имеет свои характерные особенности и подходит только для определённого вида конструкции кровли. Именно от правильной установки стропил зависит не только надёжность, но и прочность кровли, поэтому к данному этапу работ необходимо подходить с максимальной ответственностью.

Стропильная система двухскатной крыши своими руками: обзор конструкций висячего и наслонного типа

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

Содержание

Стропильные конструкции для двухскатных крыш

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Стропила – основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками.

Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами.

Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Видео-рекомендации желающим своими руками устроить мауэрлат:

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без зубодробительных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для монтажа металлочерепицы и профлиста допустимо 1,5-2,0 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти калькулятор для расчета двухскатной крыши, который возможно вам также очень поможет при строительстве.

Стропильные конструкции наслонного типа

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы.

Отличительные конструктивные особенности:

Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака.

Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двухскатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
Размечаем точки установки стропильных ног.
Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке.

Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.

Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен «выходить» за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двухскатной стропильной основы своими руками:

Висячие стропильные системы

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них – ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Какая конструкция более экономически выгодна?

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал 2го сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется 1ий сорт. В изготовлении менее ответственных деревянных накладок может применяться 3ий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

Конструкция и установка стропильной системы своими руками

Конструкция крыши любого дома должна быть предельно надежной и прочной, в противном случае все строение окажется под угрозой. Именно поэтому специалисты рекомендуют пристальное внимание уделить стропильной системе кровли, проводить предварительный расчет. Он включает в себя выбор вида стропильной системы, учет всех нагрузок, подбор подходящей обрешетки для кровельного покрытия. От этого и будет зависеть прочность, долговечность, надежность всего строения.

Схема стропильной системы ломаной крыши.

Элементы стропильной системы

мауэрлат, который и позволяет правильно распределить все нагрузки, для этого применяется деревянный брус с сечением 150*150 мм;
стропильные ноги, которые служат прочным каркасом;
конек — доска, которая соединяет скаты кровли;
кобылки являются продолжением стропильных ног;
свесы кровли являются продолжением скатов;
стойки, подкосы, затяжки — элементы усиления стропильной системы;
обрешетка служит каркасом для укладки кровельного материала.

Что учитывается при сооружении стропильной системы?

При проведении расчета стропильной системы кровли учитывают, какой именно материал будет использован, какие архитектурные особенности и нагрузки будут соблюдаться.

Схема висячих стропил.

Во время расчета учитываются такие моменты:

Конструкция двускатной крыши должна иметь наклон от 5 градусов, в некоторых случаях он составляет до 90 градусов.
Если дом строится в районе, где наблюдаются обильные осадки, то угол должен составлять 35-40 градусов. Это позволит осадкам не задерживаться на крыше, в итоге конструкция получается максимально защищенной. При таком угле наклона делать используемое чердачное или мансардное помещение уже не получится. В таком случае проектируется ломаная крыша.
При сильных ветровых нагрузках надо делать пологие крыши, уклон может составлять до 15-20 градусов. Тогда конструкция будет максимально защищена.
Во время расчета учитывается, что слишком крутая кровля обладает и большей парусностью, а это может быть опасным.

Монтаж стропильных ног

После того как произведен расчет шага и сечения стропильной системы, можно приступать к монтажу. Для двускатной крыши лучше всего применять стропила с сечением в 50*150*6000 мм. Ширина одной доски должна составлять 180 мм, так как большая длина снижает прочность доски. Сам монтаж стропил кровли проводится следующим образом:

Варианты крепления стропильных ног.

Сначала вырезается шаблон, по которому и будут изготавливаться все стропильные ноги.
Необходимо из приготовленного материала вырезать стропила, выполнить нижние запилы.
При монтаже стропильных ног кровли необходимо помнить, что они устанавливаются парами. Это позволяет сразу снизить нагрузки на конек.
Для длинных скатов доски приходится наращивать. Для определения общего размера необходим тщательный расчет, который покажет, какой длины будут доски, на какой точке они будут крепиться. Согласно правилам наращивание осуществляется для досок с длиной в 1,5-2 м, стык всегда находится внизу, под него устанавливается специальная стойка.
Стропильные ноги крепятся гвоздями, важно не забывать об опорах.
Если необходима конструкция мансардной крыши, то следует применять промежуточные стойки, которые одновременно являются основанием для сооружения боковых стен.
Шаг всех балок необходимо определять еще на этапе проектирования. Такой расчет выполняется с использованием специальных программ. Если нет уверенности в правильности их использования, то лучше обратиться к специалистам.

Жесткость стропильной конструкции

Любая стропильная конструкция должна быть достаточно жесткой, чтобы выдерживать разнообразные нагрузки. Чтобы провести усиление, необходимо выполнить следующие действия:

Если стропильная система делается для небольшого строения, например для дачного домика, бани, любой хозпостройки, то усиление выполняется затяжками, соединяющими каждую отдельную пару стропильных ног. Сверху ноги соединяются ригелями.
Для больших домов конструкция должна быть более прочная. Расчет включает в себя использование не слишком массивной крыши, которая будет опираться непосредственно на стены. При ширине строения в 6-8 м конструкция ужесточается еще больше. В середине уже необходимо смонтировать опоры, которые еще называют бабками. Они ставятся около каждой стропильной пары.
Если стропильная система имеет пролеты до 10 м, необходимо использовать специальные укрепительные балки. Они должны находиться в середине стропильной ноги или как можно ближе к коньковой доске. Бабки крепятся нижним концом к стропилам.
Для длинной крыши расчет не обходится без учета усилительных раскосов. Верхний конец раскоса должен упираться в угол фронтона, а нижний — крепиться на балке перекрытия. Чтобы зафиксировать всю конструкцию, надо использовать брус с большим сечением.
Для устройства крыши в местности с сильными ветровыми нагрузками надо использовать диагональные связи, монтируемые от одного края стропильной ноги до другого.

Решая, как усилить стропильную конструкцию, необходимо выделить и правильный расчет элементов крепежа.

Гвозди в данном случае применять нельзя, даже если их длина кажется достаточной.

Они не смогут обеспечить необходимого крепежа. Используются только специальные детали, например шипы, оцинкованные саморезы и прочее.

Как сделать обрешетку?

Обрешетка представляет собой последний, завершающий этап сооружения конструкции крыши перед тем, как начать настилать выбранное кровельное покрытие. Обрешетка может представлять собой сплошную плиту из ОСП или фанеры, ДВП, а может сооружаться и в виде деревянных реек необходимого размера.

Расчет и выбор обрешетки во многом зависит от того, какое именно покрытие будет использовано. Например, для гибкой битумной черепицы применяется сплошная обрешетка в виде плит, а вот для металлочерепицы подходит система из деревянных реек.

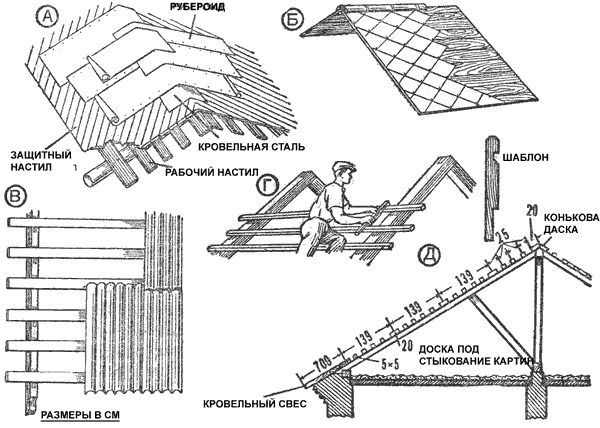

Схема монтажа обрешетки кровли.

Порядок монтажа обрешетки кровельной системы:

Сначала необходимо правильно выбрать брус для изготовления обрешетки, если она будет выполнена в виде реек с определенным шагом. Дерево обязательно должно быть просушенным, не иметь сучков, трещин и прочих дефектов. Начинать прибивать все брусья необходимо только снизу, а возле конька крыши устраивать настил из 2-х досок, чтобы зазора не было. Важно делать обрешетку таким образом, чтобы она отлично выдерживала все нагрузки, у системы обрешетки не должно быть никаких прогибов. Именно поэтому перед тем как начинать монтаж, следует обязательно провести расчет сечения бруса, его шага.
Если будет монтироваться стропильная система для мягкого кровельного покрытия, то надо использовать обрешетку совершенно другого типа. Придется часть конструкции сделать разряженной, а второй слой — сплошным. Сама конструкция выполняется немного иначе. Сначала параллельно коньку необходимо поставить доски с толщиной в 25 мм и с шириной до 140 мм. Зазор между досками кровли допускается не больше 10 мм. После этого на доски сверху укладывается сплошной слой фанеры, который и будет выступать в роли обрешетки под гибкую кровлю. Важно, чтобы при креплении шляпки гвоздей и саморезов не выступали над поверхностью.
Если в качестве кровельного материала используется металлочерепица, то подойдет брус, сечение которого составляет 50*60 мм. Шаг между брусом будет составлять 10-50 см, все зависит от типа кровельного покрытия и того, какой является конструкция самой крыши. Все шляпки саморезов и гвоздей надо утапливать в поверхности древесины, чтобы они не стали причиной повреждения покрытия кровли.

Стропильная система дома требует предельного внимания. Это касается не только выбора системы, но и обрешетки для выбранного кровельного покрытия. Только в этом случае кровля будет крепкой и долговечной.

Монтаж стропильной системы своими руками

Типы стропильной системы

Установка висячих стропил

В зависимости от длины пролёта в конструкции висячих стропил применяются различные упрочняющие элементы

Последовательность действий по монтажу висячих стропил:

Крепление мауэрлата на боковые несущие стены удобно выполнять при помощи винтовых шпилек, заранее вмурованных в каркас здания

Крепление стропильных ног к мауэрлату выполняется стальными пластинами с обеих сторон

Коньковый прогон связывает стропильные фермы в верхней части и фиксирует их в вертикальном положении

Монтаж наслонных стропил

Верхняя сторона кровельной наслонной системы крепится на опоре конька, а нижняя — врубается в мауэрлат. К стене крепится скобами или проволокой.
Верхняя часть стропил подрезается под нужным углом, а затем соединяется железными пластинами. Нижняя часть стропил монтируется к мауэрлату специальными подвижными креплениями.
Стропила крепятся досками или брусками сверху. Бруски располагаются горизонтально и параллельно друг другу. С двух сторон стропила монтируются под определённым углом, а между ними устанавливается коньковый прогон.

Конфигурация дополнительных рёбер жёсткости в наслонных стропилах также зависит от длины пролёта здания

На построенные основные стены здания кладётся гидроизоляционный материал, например, рубероид.
Мауэрлат крепится к каркасу через гидроизоляцию с помощью металлических анкеров.
Стропила устанавливаются на мауэрлат и закрепляются жёсткими или подвижными скользящими креплениями. Можно стропила зафиксировать проволочной скруткой внутри стены. Для этого надо вбить костыль на расстоянии 30 сантиметров от мауэрлата и прикрутить на него проволоку. Потом зафиксировать костыль на стропилах. Подобный крепёж сохраняет кровлю даже во время порывистых ветров.

Наслонные стропила крепятся к мауэрлату металлическими уголками или специальными подвижными элементами

Для удлинения стропил на них набивают доски определённой длины — кобылки

Комбинированная кровельная система

В комбинированной кровле используются фрагменты наслонных и висячих стропильных систем

Фотогалерея: варианты стропильных систем

Монтаж стропильной системы кровли

платки из дерева;
пластины из металла;
разнообразные врубки;
гвозди.

Видео: монтаж стропильной системы своими руками

Каким образом крепится мауэрлат

По всему периметру строения производится монтаж гидроизоляционного материала.
Брус раскладывается на верхний торец стен. При необходимости части бруса сращивают между собой.

Брус необходимого сечения раскладывается по всему периметру здания на слой гидроизоляции

Крепление мауэрлата в углах производится вполдерева

Способы крепления кровельного мауэрлата и сращивание стропил

Как закрепить мауэрлат к стене

Мауэрлат к стене можно прикрепить следующими способами:

Проволока оборачивается вокруг мауэрлата и затягивается в прочный узел

Шпилька свзывается с арматурным каркасом и после заливки бетоном становится его частью

Как закрепить стропила к мауэрлату

Все варианты крепления кровельной стропильной системы к мауэрлату можно поделить на такие виды:

Скользящее крепление оставляет стропильной ноге небольшую свободу перемещения при деформациях здания

Жёсткое крепление стропильных ног используется в системе наслонных стропил

Как крепятся стропила на уровне конька

Наиболее распространённым вариантом крепления стропил к коньку является стыковое соединение:

каждое стропило нужно обрезать под определённым углом, расположенным в верхнем крае. Этот угол должен быть точно равен углу наклона скатов;
стропильные ноги в местах среза нужно скрепить несколькими гвоздями длиной в 150 мм;
вбивать гвозди надо под углом таким образом, чтобы они проникли в другое стропило на достаточную глубину;
