Конструктивные особенности водопроводного вентиля

Вентиль шаровый водопроводный: правила выбора и установки

Шаровый вентиль относится к классу запорных устройств ручного типа. Он нашёл применение в отопительных, водопроводных, газовых системах и в нефтедобывающей отрасли. Надёжность и удобство конструкции подобных деталей обусловило то, что они прекрасно заменяют клиновые задвижки, а также конические и цилиндрические краны. Основное их предназначение – обеспечение возможности регулирования или полного перекрытия движения жидких либо газообразных сред.

Шаровый вентиль — это современная, удобная и надежная конструкция, применяемая в разных видах трубопроводов

Конструкция и применение

Шаровым называют вентиль (кран), затвор которого имеет сферическую поверхность. Его конструкция включает следующие элементы:

корпус. Он может быть цельным (изготавливается с помощью сварки) или разборным. Вентили первого типа ремонту не подлежат. Разборные устройства ремонтопригодны. Но в сравнении с цельносварными шаровыми вентилями для воды они имеют больший вес, более сложную конструкцию и большую стоимость;
шар. Выпускается данный элемент в двух исполнениях – плавающем и фиксированном. Его проходное отверстие может иметь сечение, меньшее или равное номинальному диаметру крана;
подвижный шпиндель. С его помощью поворачивается запирающая деталь;
съёмную ручку;
торцевые фторопластовые кольца. Они обеспечивают уплотнение между корпусом и полированным шаром. Кольца из фторопласта характеризуются на порядок меньшим истиранием, чем резиновые уплотнители. Благодаря такому устройству вентиля водопроводного протечки жидкости практически исключены.

Внутри вентиля расположен металлический шар, который и отвечает за регулировку и перекрытие потока воды

В стальном шаровом затворе, расположенном в корпусе крана, имеется отверстие, ось которого ориентирована параллельно направлению потока. Жёсткое крепление штока и шара формирует ось вращения, которая располагается перпендикулярно направлению движения воды. При совпадении осей отверстия в шаре и потока жидкости, кран откроется. Если же повернуть шток вентиля на 90 градусов, направление осей станет перпендикулярным друг другу. В результате этого действия поток перекроется.

Сфера применения и основные характеристики шарового водопроводного вентиля регламентируются ГОСТом 9702 87. Данное устройство используется в системах транспортировки жидкостей на промышленном и бытовом уровне. Устанавливаются такие устройства на любые — пластиковые, стальные, медные и прочие трубы.

Важно! Применять его как запорно-регулирующую арматуру допускается в системах, диаметр которых колеблется в диапазоне 10 ≤ D≤ 13 миллиметров при рабочем давлении, не превышающем отметку 2500 кг/см².

Высокая герметичность и минимальные гидравлические потери, фиксируемые при полностью открытом кране, позволяют использовать шаровые вентили для транспортировки пара, а также газов в жидком агрегатном состоянии. Из самых эффективных модификаций таких устройств, работающих с газовой средой, эксперты выделяют равнопроходные краны импортного или отечественного производства с номинальным диаметром до 50 миллиметров, оснащенных автоматом аварийного закрытия.

Виды, их преимущества и недостатки

Классификация вентилей для воды осуществляется по нескольким критериям, основным из которых является конструктивное исполнение.

Вентили бывают самой разной формы, что позволяет устанавливать их в разных частях водопроводной системы

На его основании эти детали подразделяются на:

Сфера применения смесительных кранов – смешивание жидкостей, например, двух потоков воды различной температуры. Современная промышленность впускает также специальные виды вентилей, предназначенных для эксплуатации в нестандартных условиях. Таковыми могут быть очень высокие температуры или нетипичные рабочие среды.

Если же принимать во внимание выполняемые функции, то такие детали бывают:

запорными;
запорно-регулирующими;
специального назначения.

Например, устройство водопроводного вентиля – американка позволяет успешно использовать его в качестве традиционного сгона с прямой и обратной резьбой, в конструкцию которого входит муфта с контргайкой.

Для промышленных трубопроводов выпускаются вентили особых размеров и типов

По пропускной способности шаровые (вентили подразделяются на полнопроходные, неполнопроходные и стандартные. Значение данного параметра вычисляется по формуле:

TA – пропускная способность, Sо – сечение отверстия в шаре вентиля, Dт- диаметр трубы.

У стандартного устройства TA составляет 0,7-0,8, у неполнопроходного – 0,4…0,5, у полнопроходного TA колеблется в пределах от 0,9 до 1,0. Установка неполнопроходного вентиля для воды выполняется в трубопроводах с небольшим расходом рабочей среды. Изготавливаются такие детали из стали, чугуна, бронзы, латуни полиэтилена и даже из титана.

К достоинствам водопроводного шарового вентиля можно отнести:

надёжность и долговечность;
компактность конструкции;
удобство управления;
минимальные потери воды;
отсутствие застойных зон и завихрений;
высокая герметичность;
минимальная степень износа при активной амортизации.

Перекрыть подачу носителя при помощи шарового крана можно одним коротким движением ручки

Недостатков очень немного. Один из них — если механизм выйдет из строя, отремонтировать его не удастся.

Производители не рекомендуют использовать шаровые вентили для регулировки потока воды, а только для полного открытия или перекрытия прохода.

Важно! Невыполнение данного условия вызовет быструю разгерметизацию устройства.

Особенности устройства

Шаровые краны открываются и закрываются поворотом ручки вправо-влево. В устройстве смесительного типа это может выполняться движением вверх-вниз. Такие конструкции не содержат множество движущихся поворотных деталей, что обеспечивает минимальный риск возникновения протечки.

В промышленном производстве с успехом используются фланцевые шаровые вентили. Они настолько надёжны, что могут устанавливаться на ответственном оборудовании, например, в нефтедобывающей отрасли. А муфтовый водопроводный шаровой кран применяется и в отопительной системе ЖКХ для транспортировки горячей воды. Но с одной оговоркой: в теплоносителе недопустимо наличие абразивных частиц.

Самая простая конструкция характерна бытовым шаровым кранам для холодной воды. Диаметр отверстия в шаре полнопроходного устройства должен быть примерно равен сечению трубы. Отопительные системы нуждаются в использовании специального приспособления для удаления из них воздуха. С этой целью устанавливаются так называемые краны Маевского, оснащённые клапаном. Ручка, вращающая шаровое устройство, в них бывает двойной («баттерфляй») либо имеет вид одинарного рычага.

На рынке также можно найти водопроводные шаровые вентили, с помощью которых монтируется бытовая техника типа посудомоечных машин. Их отвод оснащён фильтром. Такое техническое решение предотвращает попадание абразивных частиц внутрь дорогого импортного оборудования, рассчитанного на воду с высокой степенью очистки.

Вентили шарового типа устанавливают для перекрытия подачи воды в стиральные, посудомоечные машины, бойлеры

Нельзя обойти вниманием и современные водопроводные финские смесители. Их шаровоймеханизм обеспечивает регулировку силы напора и температуру воды одним простым движением. Удобство достигается за счёт более сложного внутреннего устройства. Хоть стоят они дороже, многие наши соотечественники отдают предпочтение именно им.

Монтаж вентиля

Правильная установка шарового вентиля обеспечит безопасную работу и продлит срок его службы. Процесс его монтажа ничем не отличается от установки резьбового фитинга. Однако здесь существуют свои нюансы. Опытные домашних дел мастера рекомендуют:

выбрать удобное место для работы крана. Ничто не должно мешать поворотам рычага-ручки;
при замене, сняв старый кран, очистите резьбу ото льна и попытайтесь накрутить новый. Часто встречается, что 2-3 витка просто сгнивают. Если это произошло, дорежьте резьбу;
прежде, чем намотать лён, необходимо убедиться, что кран накручивается без него на 4-5 оборота. Приступать к монтажу вентиля можно только при выполнении данного условия;
установку необходимо выполнять с учётом направления потока воды. Оно указано на корпусе этой детали.

Важно! Чтобы исключить протечки необходимо обеспечить, чтобы вентиль накручивался не меньше, чем на 4 витка.

В заключение необходимо отметить, что на современном рынке представлен широкий ассортимент водопроводных шаровых вентилей. Поэтому подобрать устройство, позволяющее оптимальным образом решить поставленную задачу, не составит никакой сложности.

Как устроен водопроводный вентиль и особенности его ремонта

Водопроводный вентиль относится к группе запорной арматуры специального назначения. Его используют и во внутренних, и в наружных водопроводных сетях, как элемент, с помощью которого можно перекрыть подачу воды полностью или регулировать ее объем и напор. В системе внутреннего водопровода вентиль обязательно устанавливают на входе трассы в дом (квартиру) и около каждого сантехнического прибора.

Конструктивные особенности устройства

Конструкция вентиля для воды проста, она состоит из корпуса, внутри которого установлено запорное устройство. При этом корпус снабжен патрубками для соединения прибора с водопроводным трубопроводом.

Патрубки и корпус являются неразъемными элементами, потому что технология изготовления корпуса – литье.

Классификация водопроводных вентилей

Этот элемент запорной арматуры классифицируется по разным признакам.

По типу и конструкции запирающего устройства.
По материалу изготовления.
По способу соединения с трубой.

Тип конструкция запирающего устройства

Здесь три позиции:

Вентиль клапанный.
Пробковый, он же конусной.
Шаровой.

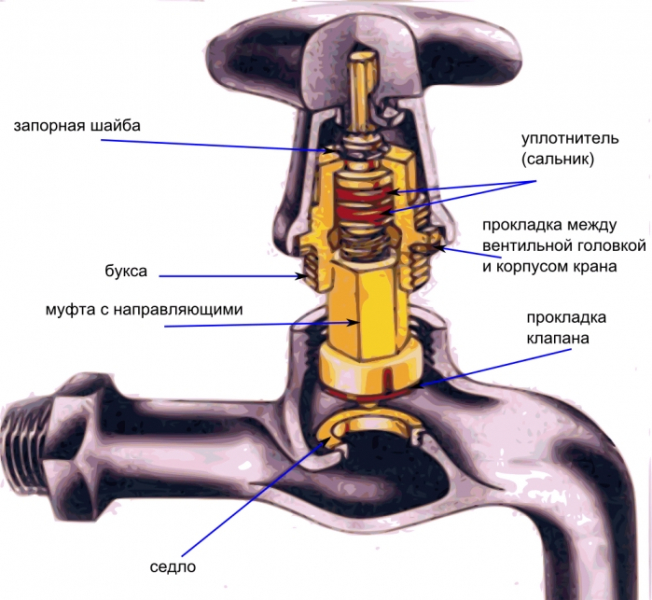

Клапанный вентиль

Клапанный вентиль, нередко его называют вентильным краном, — это корпус прибора, разделенный горизонтальной или наклонной перегородкой. В последней сделано отверстие с проточкой под клапан. Этот участок называется седлом.

Клапан – это часть штока, которая располагается в нижней части. В него вставлена эластичная прокладка, которая и упирается в седло, тем самым, перекрывая подачу воды.

Сам шток в верхней части имеет резьбу, которая входит в резьбу посадочной гайки. Именно посредством резьбового соединения при вращении штока производится подъем или опускание клапана.

Преимущества	Недостатки
Вентильные краны выдерживают большое давление.	Прокладка быстро стирается, потому что в нижней части контактирует с металлом.
С их помощью можно регулировать объем и напор воды.	Небольшой срок эксплуатации по сравнению с другими видами.
Управление простое.	Приходится долго вращать шток, чтобы перекрыть или открыть воду.
Возможность проведения ремонта.

Конусный

Водопроводный вентиль конусного типа является подвидом клапанного прибора, потому что сама конструкция вентиля от первого отличается лишь клапаном. Он собой представляет пробку в виде конуса, которая при вращении штока опускается в отверстие перегородки, закрывая собой.

Все плюсы и минусы вентиля клапанного типа можно отнести и к конусным моделям.

Шаровой

Свое название прибор получил за счет формы запирающего устройства. Это шар, в котором сделана сквозная прорезь (канал). Если последняя при повороте штока оказывается перпендикулярно трубопроводу – поток воды перекрывается. И, наоборот, когда канал расположен вдоль трубы, вентиль считается открытым.

Преимущества	Недостатки
Простота механизма открытия и закрытия создает условия эксплуатировать вентиль очень долго.	Не подлежит ремонту.
Полная герметичность конструкции.	По инструкции шаровой вентиль должен использоваться только в качестве запирающего устройства. Регулировать им воду можно, но в таком случае производители не гарантируют долгосрочную эксплуатацию.
Для закрытия или открытия подачи воды надо ручку повернуть всего на 90°.

Материал для изготовления вентилей

Здесь надо разделить вентили на те, которые будут использоваться во внутренних водопроводных сетях, и на устанавливаемые снаружи.

Для внутренних сетей приборы изготавливаются из бронзы, латуни, нержавеющей стали и пластика. Для наружных используют модели из всех вышеперечисленных материалов, а также из стали и чугуна.

Приборы из латуни и бронзы являются самыми дорогими, но в то же время и самыми долговечными. У них небольшой удельный вес, малые габариты, устанавливать их можно и на водопровод с холодной водой, и с горячей. Еще совсем недавно только их использовали в системе отопления, потому что на поверхностях латунных и бронзовых приборов не оседает накипь.
Вентили из нержавеющей стали тоже могут похвастаться длительным сроком эксплуатации. Но они на порядок дешевле двух первых моделей.
Пластиковая запорная арматура самая дешевая с неплохими техническими характеристиками. Ее сегодня используют на всех видах водопровода и в отопительных сетях.

Внимание! Вентили из нержавейки не рекомендуется устанавливать в систему ГВС и отопления. На их поверхности под действием горячей воды образуется накипь, которая уменьшает сечение пропускного канала.

Способы соединения с трубой

По способу монтажа водопроводные вентили делятся на две позиции.

Муфтовые или резьбовые. В основе соединительного элемента выступает резьба, которая может быть внутренней или внешней. В бытовых сетях используются вентили именно этого типа, особенно это касается внутренней разводки. Арматура с таким соединением в основном устанавливается в трубопроводах, по которым вода движется с давлением не больше 1,6 МПа.
Фланцевые. Это или чугунные, или стальные приборы, на торцах патрубков которых имеются фланцы. Это более мощные приборы с большим весом и габаритными размерами. Монтируют их только на магистральных или промышленных трубопроводах, в которых вода перемещается под давлением более 10 МПа.

Муфтовые вентили устанавливаются в водопровод посредством резьбы, которая должна быть нарезана на концах соединяемых труб. Это можно сделать специальным инструментом – плашкой. Ее размер подбирается по диаметру вентиля и размеру резьбы. Второй вариант – приварить к трубам сгоны того же диаметра, что и вентиль, с учетом номера резьбы. При соединении прибора с трубами, чтобы создать полную герметичность стыка, используют ФУМ-ленту или нить.

Вентили с внешней резьбой крепятся к трубам с помощью крепежного изделия, которое в народе называют американкой. По сути, это накидная гайка с резиновой прокладкой. Для этого на трубу сначала надевается американка, а затем к первой приваривается патрубок с бортиком на конце. Именно на него будет упираться накидная гайка в процессе накручивания на резьбу вентиля.

Фланцевые модели врезаются в трубопровод посредством установки на концах отрезанных труб идентичного размера фланцев. Соединение последних с трубами производится сваркой (газовой или электрической).

Обратите внимание! Между фланцами вентиля и труб обязательно устанавливается прокладка из резины или паронита. Крепление производится болтами, обычно четырьмя.

Способ крепления пластиковых вентилей

Для этого используется технология сварки и специальный сварочный аппарат. Так как пластиковый прибор используется при установке в водопровод, собранный из пластиковых труб, то технология сварки заключается в том, что труба и патрубок вентиля нагреваются до определенной температуры.

Трубу нагревают по внешнему контуру, вентиль по внутреннему отверстию патрубка. Пластик размягчается, трубу вставляют в патрубок и дают остыть. Материал трубы и вентиля спаиваются на молекулярном уровне, получается единая неразборная конструкция, на все сто процентов герметичная.

Как отремонтировать вентиль

Это касается вентилей клапанного типа, в которых чаще всего выходит из строя прокладка. Ее надо заменить на новую, и прибор будет продолжать работать, не создавая проблем.

Внимание! Ремонтировать клапанный вентиль можно, не снимая его с трубопровода.

Для этого потребуется газовый или разводной ключ, которым надо открутить кран-буксу.
Прокладку поджимает гайка. Ее надо открутить, используя гаечный ключ, необходимого номера, или пассатижи.
Готовые прокладки продаются в магазинах, но можно ее вырезать из куска резины ножницами под размер старой.
В центре новой манжеты делается отверстие под торчащий из клапана штырь с резьбой.
Прокладка надевается на штырь и поджимается гайкой.
Пока вентиль находится в разобранном виде, рекомендуется его внутренние полости почистить ножом. То же самое надо сделать и с внутренними плоскостями кран-буксы.
На резьбу кран-буксы наматывается новая уплотнительная нить. Лучше льняная.
Кран-букса вкручивается в корпус от руки и дожимается газовым ключом. Сильно вкручивать не стоит, чтобы не сорвать резьбу.

Виды, устройство и монтаж водопроводных вентилей

В качестве запорно-регулирующей арматуры наиболее часто используется вентиль. Его устанавливают на трубопроводах, обеспечивающих транспортирование газа и воды.

Виды, устройство и монтаж водопроводных вентилей

Использование данного вида запорно-регулирующей арматуры для трубопроводов, по которым происходит передача воды потребителю, сопряжено со следующими полезными свойствами:

Вентиль водопроводный имеет простую конструкцию, при эксплуатации не требует дополнительного оборудования;
Возможно использование на трубопроводах, где присутствует большой перепад давления;
Маленький вес и небольшие размеры изделий;
Можно устанавливать на любом участке трубы;
Для закрытия и открытия используется небольшой ход, что значительно упрощает обслуживание трубопровода.

Разновидности запорной арматуры

Конструкция водопроводного крана

Устройство регулирующего вентиля простое. Представляет собой корпус и установленный внутри запорный механизм. В самом корпусе имеются патрубки для того, чтобы соединять кран с водопроводной трубой.

На рисунке представлен чертеж самого вентиля с внутренним устройством:

При этом конструкция вентиля такова, что не допускает разъединение элементов. Это значит, что используется цельнометаллическое изделие, выполненное с помощью литья.

Нужно сделать некоторое уточнение в понятиях. Многие не вентиль говорят кран, но это в корне неправильно. Это два разных устройства, которые выполняют отличные функции и устанавливаются в разных участках трубы.

Кран. Это изделие, которое ставится на выходе трубы. Конструкция крана состоит из вентиля и излива. Используется для слива воды из трубы или емкости;
Вентиль. Механизм устанавливается на стыке двух труд, предназначен для регулирования потока воды.

Вентиль и кран

Потому отождествлять эти два понятия не следует.

Также рекомендуем ознакомится с компанией «Мир Тентов», которая изготавливает на заказ промышленные шторы ПВХ, знакомится можно тут. Основной смысл данных штор, это зонирование пространства на производстве, складках, мойках и в других помещениях. А теперь возвращаемся к теме нашей статьи.

Классификация вентилей

Изделия имеют много разновидностей, которые могут отличаться по принципу действия и устройству. Также они по-разному крепятся к трубопроводу.

Спецификация вентиля разных типов имеет конструктивную особенность и назначение. Изделия предлагаются в трех позициях:

Клапанный вентиль;
Конусный или пробковый;
Шаровый.

Вентиль клапанного типа. Его второе название вентильный кран. Представляет собой корпус с основным запирающим устройством в виде штока, который при ручном перемещении, плотно прижимается к седлу, тем самым перекрывая водный поток. Для того, что бы возобновить движение воды достаточно открутить ручку со штоком вентиля. При этом можно регулировать количество проходящей жидкости. На штоке имеется резьба для плавного вхождения в тело вентиля. На корпусе изделия резьба не выполняется, для этого используют ходовую гайку, которую после изнашивания можно легко сменить.

Оборудование ставится между двумя патрубками, обозначаемыми стрелками направления водотока.

Вентильный кран

Представленный механизм обладает как положительными сторонами, так и отрицательными.

Плюсы использования вентильного крана:

Возможность установки на трубопроводы с высоким давлением;
Позволяют регулировать объем протекающей жидкости и ее напор;
Управляется только ручкой и штоком, без использования сложных приспособлений;
Можно ремонтировать.

Какие недостатки присутствуют при использовании данного вида оборудования:

Прокладка, расположенная на нижней части штока быстро приходит в негодность из-за частого контакта с металлом седла;
Период эксплуатации короткий и механизм быстро выходит из строя;
Для открытия или закрытия тока воды необходимо долго вращать ручку со штоком.

Следующий вид арматуры для регулирования течения жидкостей – это конусный или пробковый. Он так называется по форме внутреннего строения запорного механизма. Деталь, которая перекрывает поток, сужается к концу, принимая форму клина. Если необходимо перекрыть поток, ручку поворачивают, клин плотно садится в седло и принимает положение параллельно движению жидкости. Внутри вентиля поток дважды изгибается под прямым углом для продолжения движения. Если нужно открыть проход для жидкости, то ручку вентиля поворачивают в обратную сторону, заставляя клин двигать в обратную сторону.

Клиновый вентиль

Этот вид запорной арматуры, также обладает преимуществами и недостатками.

Плюсы использования вентиля конусной формы:

Можно ставить на водопроводы, где жидкость подается под большим давлением;
С помощью клинового вентиля можно производить регулировку проходящего объема, а также контролировать напор воды, путем уменьшения сечения доступного прохода;
Управление состоит из ручки и штока;
Есть возможность ремонтировать.

Прокладка, расположенная на клине, быстро истирается из-за частого контакта с металлическим седлом;
Недолговечен.

Запорная арматура шарового типа представляет собой корпус, внутри которого расположен шар со сквозной прорезью. Когда ручка штока становится перпендикулярно относительно трубопровода, поток воды перекрывается. Соответственно продольное расположение ручки говорит о свободном прохождении воды в трубе.

Шаровый механизм

В чем преимущество использования шарового вентиля:

Механизм, регулирующий открытие и закрытие потока прост, позволяет достаточно долго эксплуатировать арматуру;
Конструкция полностью герметична;
Для того, чтобы открыть или закрыть вентиль достаточно повернуть ручку на 90 градусов.

Существующие недостатки при эксплуатировании шаровой конструкции:

При поломке механизма, необходимо производить полную замену оборудования;
Его использование подходит только для прекращения потока воды. Производитель не рекомендует устанавливать данный тип на места, где требуется регулировать поток. В этом случае гарантии на долгосрочное эксплуатирование не даются.

По материалу

При эксплуатации запорно-регулирующей арматуры немаловажным является то, из чего было сделано изделие. В зависимости от целей использования будет браться определенный материал

Как правило, для использования в домашнем хозяйстве стараются брать латунные, бронзовые, нержавеющие или пластиковые вентили. Для использования на улице желательно, кроме перечисленных, выбирать чугунные и стальные.

Основные материалы, подходящие для изготовления вентилей:

Латунь. Используется для изготовления небольших изделий. Механизмы получаются легкими, отлично противостоят коррозии. Латунный вентиль отличается длительным сроком службы. Применяется в системах холодного и горячего водоснабжения. Крепится к стальным или пластиковым трубам. Однако самый большой недостаток таких механизмов – это их высокая стоимость;
Чугун. Это всегда тяжелые по массе конструкции. Отличаются от других материалов своей прочностью и надежностью. Устанавливается на трубопроводы повышенного давления. Чугунные изделия отлично противостоят деформационным воздействиям. При этом стоимость вентиля невысокая, потому часто указанные механизмы используются в водопроводных системах многоквартирных домов, на дачных участках, в частном секторе, гаражах;
Сталь. Для изделий из указанного материала характерен внешний вид ручки – это колесо, которое модно вращать в целях регулировки давления потока или прекратить полностью движение жидкости. Если сравнивать чугунные и стальные изделия, то вторые имеет более легкий вес, простую конструкцию. Запорно-регулирующее оборудование, выполненное из стали можно ремонтировать. Нередко используются на водопроводах по подаче жидкости с высокой температурой и сильным давлением. Применяется в водопроводах, где есть опасность возникновения гидроудара.
Нержавеющая сталь. Изделия из этого материала имеют низкую стоимость. Недостаток такого изделия – подвержен образованию накипи. Потому такой вентиль не рекомендуют устанавливать на системы горячего водоснабжение;
Пластик. Подходит для длительной эксплуатации, стоит недорого. В нем не будет коррозии и накипи. Однако их использование возможно только на пластиковом трубопроводе.

По способу крепления

Каждый вид вентиля имеет свои особенности конструкции и способа присоединения к процессу подачи воды. Изделия крепятся с помощью дополнительных элементов или привариваются к трубопроводу.

Фланцевое соединение. Используется для соединения чугунного или стального оборудования. Для правильного скрепления торцы патрубков механизмов должны иметь фланцы с резиновой прокладкой. Процесс монтажа выглядит следующим образом: конец трубы и патрубок запорного оборудования снабжаются фланцами. Между ними устанавливается резиновая прокладка. Место соединение стягивается болтами для закрепления.

Фланцевое соединение

Муфтовое крепление происходит за счет дополнительного патрубка, который навинчивается на конец вентиля и имеет внешний шестигранник, чтобы процесс закручивания проходил легко, можно было использовать ключ. Прежде на патрубок механизма накручивается льняная прядь для плотного скрепления и предотвращения протечек. Также используется специальная лента МУФ, уплотняет и предотвращает протечки.

Цапковый способ соединения. Используется деталь с наружной резьбой на патрубках. Устанавливается впритык к трубе и с помощью накидной гайки происходит включение механизма в работу. За герметичность стыкового узла отвечает металлическая прокладка, также используются специальные смазки.

Приварной способ крепления. Уже из названия становится понятно, что монтаж происходит с помощью сварки. Такая установка вентиля допустима как на металлические трубы, так и на пластиковые.

Вентиль, устанавливаемый с помощью сварки

Стоит обратить внимание, что при установке вентиля фланцевым путем или с помощью резьбы, то для проведения ремонтных работ, оборудование можно снять. Если вентиль был приварен, то повторный ремонт невозможен.

Крепление пластиковой запорной арматуры имеет свои технологические особенности. В частности их сварка выполняется специальным сварочным аппаратом. Устанавливаемая конструкция состоит исключительно из пластиковых элементов. Чтобы соединить вентиль и трубу, патрубки обоих нагреваются до необходимой температуры. При этом стоит учесть одну деталь – на трубе греют внешнюю сторону, на кране нагреву подвергается внутренняя сторона патрубка. Как только пластик станет мягким, трубу вставляют в патрубок и дают остыть. Внутри происходит молекулярная спайка, гарантирующая полную герметизацию узла.

Пластиковый вентиль

Особенность монтажа и ремонтных работ

Каждый вид водопроводного вентиля имеет свои конструктивные особенности, а значит, монтаж также будет иметь нюансы. Необходимо, чтобы диаметр устанавливаемого вентиля совпадал с диаметром трубопровода.

Следует учесть, что только правильно выполненные работы по монтажу смогут гарантировать безопасную и более длительную работу механизма. Основные этапы монтажа выглядят следующим образом:

Перекрывают трубопровод, чтобы прекратить поступление воды в устанавливаемый участок;
Затем открываются краны, для спуска оставшейся в труде воды;
Если на месте установки оборудования отсутствует резьба, то ее выполняют с помощью плашки необходимого диаметра или лерки для внешней резьбы;
На полученную резьбу навинчиваются контргайки. Это выполняется на обоих концах трубы, куда будет установлена запорная арматура;

Ремонт водопроводного вентиля

По ходу накручивания наматывается льняная нить или ФУМ, для обеспечения лучшей герметизации;
Водопроводный вентиль устанавливается и фиксируется с помощью контргаек.

При установке следует учесть следующие нюансы:

Место выбирается, чтобы ручка для открывания и закрывания двигалась без помех. Обеспечить достаточное пространство для доступа к механизму в случае возникновения необходимости ремонта;
При замене старого оборудования на новое нередко возникает необходимость в дополнительной длине резьбы. Это происходит по причине коррозии, которая способная повредить часть витков и сделать процесс закручивания более трудоемким и менее герметичным;
На корпусе вентиля производитель указывает направление потока. При монтаже нужно соблюдать правильность установки, что бы оборудование правильно и дольше работало.

Для проведения ремонтных работ по восстановлению работоспособности вентиля клапанного вида. Данный вид механизма часто ломается, потому правила его ремонта становятся актуальными:

Под рукой должен быть газовый ключ или разводной. Они необходимы, чтобы снять кран-буксу для проведения следующих действий;
Над прокладкой располагается гайка, которую нужно также открутить с помощью гаечного ключа. Ключ подбирается нужного размера, используются пассатижи;
Прокладки можно купить в магазине. Они стоят не дорого и уже готовы к использованию. Можно сделать дома самостоятельно. Если есть кусок резины, то вырезать круг необходимого диаметра, проделать в центре отверстие;
Новая резинка одевается на штырь и зажимается гайкой;
Также ножом проводится очистка внутренностей вентиля и кран-буксы;
На внешнюю резьбу кран-буксы производиться намотка герметика;
Детали соединяются и аккуратно дожимаются газовым ключом. Здесь главное не сорвать резьбу. Потому сильно усердствовать при закручивании не стоит.

Замена вентиля

Конструктивные особенности водопроводного вентиля в фото

Ее поломка доставляет владельцам недвижимости огромное количество неприятностей. Своевременный профилактический ремонт арматуры поможет предотвратить возникновение каких-либо неисправностей в системе водоснабжения. Для выполнения вышеуказанного ремонта нужно четко знать устройство водопроводного крана.

Конструкция шарнирного смесителя исключает возможность протечка, а также способна выдержать давление в 5-6 бар.

Классификация, назначение и строение

В стандартных схемах водоснабжения используются следующие типы арматуры:

Бытовая водоразборная арматура в виде кранов, вентилей, смесителей устанавливается на сантехнических приборах, а также трубопроводах холодного и горячего водоснабжения в ванной комнате и на кухне. Устройство арматуры должно обеспечивать надежную и долгую эксплуатацию всех ее рабочих органов.

Схема устройства вентильного крана.

Самым распространенным типом вышеуказанного водопроводного оборудования является вентиль. Рабочими органами вентиля являются корпус с уплотнительным седлом и клапан с уплотняющей прокладкой. Клапан соединяется со штоком и приводится в действие с помощью маховика. Шток уплотняется сальником, который располагается под втулкой сальника и накидной гайкой. Этой же гайкой осуществляется и подтяжка сальника вентиля при выявлении протечек.

Уплотняющая прокладка изготавливается из полужесткого материала (паронита, технической пластины, фторопласта) и крепится к головке специальной гайкой с плоской шайбой. Корпус вентиля изготавливают из чугуна, стали или латуни. Шток, как правило, стальной или латунный. Более функциональным устройством является смеситель. Устройство смесителя наглядно демонстрирует возможность объединения двух вентилей в одном литом корпусе. Конструкция традиционного смесителя предусматривает наличие двух отдельных головок для регулирования температуры воды. Корпус вентиля снабжается 2-мя присоединительными штуцерами и одним носиком.

Шарнирные смесительные устройства

Шарнирный смеситель, являясь монокомандным устройством, получил наиболее широкое распространение в схемах холодной и горячей воды. Основными преимуществами такого смесителя являются:

Схема устройства шарового смесителя.

Незначительным недостатком этого крана является то, что неудовлетворительное качество воды и наличие в ней крупнодисперсных частиц (в виде песка, ржавчины, накипи) приводят к быстрой поломке смесителя. Решить такую проблему легко: нужно установить обычный фильтр.

Конструкция вышеуказанного крана предусматривает наличие одной рукоятки в виде джойстика, который двигается в горизонтальной и вертикальной плоскости. Данным джойстиком производят регулирование температуры и скорости потока воды. В вертикальной плоскости производится настройка потока воды, а в горизонтальной — ее температура. Все сопрягающиеся поверхности и детали вентиля изготовлены из качественной керамики и имеют гладкую текстуру. Есть и многофункциональные конструкции, которые могут включать в себя редуктор давления, клапаны для подключения бытовой техники, аэраторы и встроенные фильтрующие элементы от механических примесей, ржавчины и крупных частиц.

Варианты компоновки могут быть различными:

Смесительное устройство с пробковым и золотниковым переключателем

Устройство смесителя пробковой конструкции предусматривает одновременное использование для ванны и для раковины в ванной комнате. Присоединение крана к системе осуществляется с помощью специальной втулки и круглой накидной гайки. Сам переключатель выполнен в виде поворотного и не поворотного конуса. Носик поворотного типа снабжен пластмассовым кольцом, которое исключает его соскакивание с посадочного места и уплотнительным резиновым. Ограничитель крана изготовлен из латуни и предназначен для перераспределения потоков воды. Гибкий шланг — резиновый в металлической оплетке.

Конструкция смесителя с золотниковым переключателем также предусматривает общее использование с перераспределением потока воды. Штанга, выполненная из металла крепиться к стене на винты и дюбеля. Перераспределение потоков внутри корпуса выполняется поворотом шарнирной рукояти крана с одновременным перемещением золотника в вертикальной плоскости. Резиновые прокладки на торцах золотника, перекрывают проходные отверстия внутри корпуса смесителя. Аэратор накручивается на сливную часть носика и служит для фильтрации, а также аэрации потоков жидкости.

Ведь даже незначительное отсутствие воды в кране сулит массу неудобств.

Какие водопроводные вентили бывают, что лучше выбрать и как установить самостоятельно?

Доброе время суток, уважаемый читатель! Знакома ли вам ситуация, когда кран на кухне или в ванной выходит из строя и начинает постоянно подтекать?

Если его во время не отремонтировать или даже заменить, то можно затопить не только свою квартиру, но и соседей снизу. Чтобы на время ремонта была возможность приостановить подачу воды на входе в квартиру должен быть установлен вентиль водопроводный. Желательно также иметь отдельное запорное устройство вентильного типа перед стиральной машиной и каждым сантехническим прибором, чтобы при возникновении аварийной ситуации отключать от системы водоснабжения только определённый участок, а не полностью подачу воды.

Какие бывают вентили?

Вентиль представляет собой запорное и регулирующее устройство, насаженное на шпиндель резьбового типа, осуществляющее перекрытие прохода в горизонтальной плоскости.

Технические условия его изготовления регламентируются ГОСТом 12.2.063-81, ГОСТом 5761-74. Выпускается водопроводный вентиль в нескольких модификациях, имеющих отличия в:

конструкции корпуса (прямоточный, проходной, угловой, смесительный);
способе герметизации места сочленения крышки с подвижным элементом затвора (сильфонный, сальниковый);
расположении ходовой гайки (резьба гайки погружного или выносного типа);
материале изготовления основных элементов (латунь, чугун, сталь);
способе крепления к трубопроводу (арматура фланцевая, муфтовая, цапковая, штуцерная, под приварку);
конструкции запирающего элемента (шаровый, клапанный, пробковые, клиновой);
типе передачи усилия на рабочий механизм(ручное управление, от электропривода).

Конструктивные особенности корпуса

Вентили в зависимости от формы корпуса и способу монтажа на трубопроводе могут быть:

прямоточными — в них поток транспортируемой жидкости движется через корпус от входа к выходу, не меняя направления, ось шпинделя располагается под углом к оси проходного отверстия. Такая конструкция способствует спрямлению потока и снижению гидравлического сопротивления, но увеличивает рабочий ход затвора, параметры строительной длины и массы изделия;
проходными — изделие с одинаковым направлением потока движущейся воды на входе и выходе и смещёнными параллельно друг друга осями входного и выходного патрубков. Проходя через корпус вентиля, поток воды вынужден совершать как минимум два поворота под прямым углом, что приводит к образованию высокого гидросопротивления и образованию зон застоя;
угловыми — в них поворот потока на 90º происходит один раз, поэтому и более низкий уровень гидравлического сопротивления. Такие изделия имеют ограничения по области использования — размещаются на плане трубопровода только на его поворотных участках;
смесительными — в них регулировка пропорций воды происходит за счёт механического вращения внутренних элементов корпуса. Предназначены для перекрытия и смешивания потоков холодной и горячей воды.

Запорные элементы. Принципы и устройство

Водопроводные краны выпускаются с разной конфигурацией запорного элемента: шаровая, клапанная, пробковая и клиновая конструкция.

Шаровый вентиль

Шаровой называется арматура, запорный орган которой имеет сферическую поверхность.

Её конструкция состоит из следующих элементов:

корпуса. Он может быть выполнен в цельносварном или разборном варианте. Вентили с цельным корпусом меньше весят, дешевле, но не подлежат ремонту. Разборные изделия имеют более сложную конструкцию, дороже стоят, но могут ремонтироваться;
запора в форме металлического шара. Имеет проходное отверстие сечением, меньшим или равным номинальному диаметру вентиля, может быть плавающим или фиксированным;
подвижного шпинделя, осуществляющего поворот запирающей детали;
ручки съёмного типа;
торцевых фторопластовых колец, обеспечивающих герметичность соединения корпуса и полированного шара.

Шаровый затвор имеет сквозное отверстие, ось которого параллельна направлению транспортируемой жидкости. Шток жёстко закреплён, и вместе с шаром образует вращающуюся ось, которая при закрытии клапана находится в перпендикулярном положении относительно направления движения водного потока. При повороте штока на 90º оси отверстия шара и потока воды совпадают и происходит подача воды.

Клапанный

В состав запорного узла клапанного вентиля входит резьбовой шток и поршень(клапан). Сечение поршня соответствует диаметру пропускного отверстия в корпусе изделия. При изменении положения клапана происходит его ввинчивание в посадочную гайку, и как следствие перекрытие потока движущейся среды.

Клапан может использоваться не только, как запорное устройство, а и для регулировки объёма подачи воды.

Клиновой

Клиновым называется вентиль для воды, подвижная деталь затвора которого имеет форму сужающейся к концу пластины(клина).

При повороте ручки в положение «закрыто», клин плотно прижимается к седлу в горизонтальных плоскостях параллельных направлению потока, который в этот момент вынужден дважды изгибаться под прямым углом.

Пробковый

У пробкового вентиля перекрытие потока осуществляется пробкой в форме конуса, прикреплённой к штоку. Под воздействием рукоятки опускается шток и пробка входит в проходное отверстие, плотно его перекрывая.

Червячный

Прокладка из эластомера плотно прижимается к седлу под воздействием механизма червячного типа, который приводится в действие с помощью ручки — маховика.

В открытом положении вентиля происходит подъём штока с прокладкой и открытие прохода для воды.

Керамический

Внутри корпуса такого вентиля расположены две пластины с отверстиями продолговатой формы. Одна из них зафиксирована неподвижно в полости корпуса, другая прикреплена к шпинделю. При повороте ручки происходит смещение подвижной пластины до тех пор, пока их отверстия не совпадут и откроется проход для движения потока воды.

Вентили с электрическим приводом

Запорная арматура, оснащённая электроприводом, устанавливается в основном на магистральных трубопроводах большого диаметра.

Они управляются в автоматическом режиме дистанционно, могут также настраиваться на ручное управление с помощью штурвала. Электропривод состоит из двух основных узлов — двигателя и редуктора, для удалённого контроля оснащается указателями и датчиками положения запорного органа, для предупреждения перегрузок — специальными ограничителями. Для крепления к вентилю применяется фланцевый или муфтовый тип соединения.

Способы крепления

Водопроводные вентили могут подсоединяться к процессу разными способами: фиксироваться при помощи специальных элементов или монтироваться методом сварки.

Фланцевое соединение

При этом типе соединения используется специальный металлический фланец с резиновой прокладкой.

На конец трубы и патрубок вентиля надеваются свободные фланцы, между ними устанавливается прокладка, затем весь узел стягивается болтами.

Муфтовая арматура

Присоединительный патрубок имеет внутреннюю резьбу с мелким шагом, а снаружи оформлен в виде шестигранника для удобства работы ключом. Муфта наворачивается на резьбу с уплотнением льняной прядью или лентой ФУМ.

Цапковая

Для такого способа крепления характерно наличие наружной резьбы на конце присоединительного патрубка и буртика на конце трубопровода.

Патрубок вентиля торцом прижимается к трубе и крепится в таком положении с помощью накидной гайки. Герметичность соединения обеспечивает металлическая прокладка и специальные смазки.

Штуцерная

Штуцер представляет собой короткий отрезок трубы (втулки) с внутренней резьбой на обоих концах. При таком виде соединения присоединительные концы арматуры навинчиваются на трубу и фиксируются при помощи накидной гайки.

Под приварку

Это неразъёмный тип соединения, герметичность которого обеспечивается с помощью сварки.

Технология изготовления и материалы

Для изготовления вентиля используются разные материалы:

Латунь. Изделие из латуни отличается небольшими габаритами, малым весом, коррозионной стойкостью и большой продолжительностью срока службы. Его можно монтировать в систему как холодного, так и горячего водоснабжения из стальных и пластиковых труб. К недостатком можно отнести высокую стоимость таких изделий.
Чугун. Вентили из чугуна имеют довольно большую массу, но надёжные, способные выдержать повышенный уровень давления, устойчивые к разному роду деформациям. Имеют невысокую цену, поэтому часто применяются для сооружения системы водоснабжения в частных и многоквартирных домах, дачных построек и гаражей.
Сталь. У стальных изделий вместо ручки на корпусе установлено колесо, проворачивая которое можно отрегулировать уровень давления или прекратить напор движущейся среды. Они легче чугунных, имеют простую конструкцию, ремонтнопригодные, могут использоваться в системах отопления с более высокой рабочей температурой и давлением, а также в сетях где существует опасность возникновения гидроударов.

Разница между вентилем и краном

Основными отличиями между вентилем и краном являются:

возможность использования вентиля для регулировки напора, у крана же такой функции нет;
наличие в конструкции крана кроме вентиля носика(излива), из которого вода льётся наружу.

Какие краны/вентели-смесители бывают?

В зависимости от назначения существуют 4 основных видов водопроводных кранов: вентильные, однорычажные, с термостатом и сенсорные.

Вентильные

Эти смесители считаются самыми распространёнными приборами.

Они бывают двух типов:

с одним вентилем. Такие смесители могут подавать воду только одного вида — холодную или горячую. Используется преимущественно для установки на кухне или умывальнике. Корпус одновентильного крана выполняется из сплава меди или латуни. Запорный механизм — в виде керамической или червячной кран — буксы приводится в движение вентилем;
с двумя вентилями. В их устройство входит латунный корпус с хромированным покрытием, два вентиля, которые управляют картриджами(кран — букса).

За счёт работы катриджей осуществляется регулировка напора и температуры воды. Излив в зависимости от модификации смесителя может составлять одно целое с корпусом (не поворотный) или свободно поворачиваться в разные стороны. Предназначены двухвентильные смесители для смешивания горячей и холодной воды;

Однорычажные

В однорычажном смесителе имеется всего одна ручка (рычаг), с помощью которой регулируется интенсивность подачи холодной и горячей воды. Напор можно усилить при поднятии ручки вверх.

Регулировка температуры осуществляется при поворотах рычага влево или вправо, для полного перекрытия воды ручку нужно опустить вниз.

С термостатом

Это инновационный тип устройства. Регулировка температуры и интенсивности поступления воды происходит при установке определённого показателя на специальной шкале термостата.

Бесконтактные

В устройство таких смесителей входят специальные датчики, принцип работы которых основан на реакции инфракрасных лучей на тепло и движение.

Поэтому как только к этому смесителю близко подносят руки, он сразу срабатывает. Чаще всего их можно увидеть в местах общего пользования: санузлах аэропортов, вокзалов, развлекательных центров, учреждений здравоохранения и т.п.

Какой лучше выбрать?

Выбрать смеситель бывает не просто. Ведь хочется, чтобы он был компактным, надёжным, прочно «сидеть» на рабочем месте, подходить по стилю помещению и долгое время не выходить из строя.

Для кухни желательно выбрать вентильный кран из латуни, бронзы, меди с хромированным или золотым покрытием, на котором не задерживается жир, и легко смывается грязь. Такие смесители прочные и дорогие, они не подвержены окислению и ржавчине. Кран также должен иметь поворотный излив с удобной для мытья посуды высотой гусака. Цена качественного изделия начинается от 5 тыс. руб.
Для ванной — корпус и излив крана должны быть выполнены из латуни, желательно наличие сменного картриджа. Это может быть шаровый смеситель, оснащённый одной ручкой-рычагом или двухвентильный кран. Многие отдают предпочтение керамическому водопроводному крану, т.е. с керамическим картриджем. В нём уплотнительным элементом является кольцо из керамики. Такие изделия лучше противостоят воздействию горячей воды, регулируются более плавно, чем краны с резиновым уплотнителем, служат долго, реже требуют ремонта и техобслуживания. Конечно при таких характеристиках, у керамического крана и цена немалая — от 4,0 до 35,0 тыс. рублей(в зависимости от производителя).
Для других ситуаций. В подсобных помещениях, гараже достаточно будет недорогого одновентильного крана. Цена таких изделий варьируется от 1,5 до 3,5 тыс. руб.

Как установить своими руками?

Правильный монтаж вентиля для воды является важным условием для его безопасной работы и более длительного срока службы. В принципе сама установка протекает по следующей схеме:

Перекрывают систему водоснабжения.
Открывают все краны, чтобы стекли остатки воды из труб.
Демонтируют изношенное устройство. Выбор способа демонтажа зависит от типа соединения старого изделия:

цапковый — ключом ослабляют накидную гайку;
муфтовый — путём демонтажа муфты;
фланцевый — ослабляют болты, применяемые для фиксации крепёжных фланцев;
сварной — вырезают участок трубы с помощью сварочного аппарата.

Очищают трубу в месте установки от остатков уплотнителя и ржавчины;
Устанавливают новый вентиль, герметизируя резьбовую часть соединения фум — лентой или нитью Тангит Унилок. Для фланцевого вентиля применение герметизирующего материала не требуется. В отличие от арматуры с разборным типом соединения, для монтажа приварного устройства потребуется специальный аппарат для пайки труб.

Однако существует и ряд нюансов, которые следует учесть при работе:

выбор удобного места для установки изделия, чтобы не было помех для движения рычага — ручки;
резьбу возможно придётся удлинять. Если выполняется замена вентиля, то после демонтажа старого устройство нужно очистить резьбу патрубка от остатков уплотнительного материала и попробовать накрутить на него новое изделие. Довольно часто за время эксплуатации коррозия разрушает металл на двух или трёх витках резьбовой части, поэтому требуется дорезать недостающие витки;
устанавливать изделие необходимо с учётом направления потока рабочей среды, указанного на корпусе данного вида запорной арматуры.

Причины протечек и способы их устранения

Основные причины возникновения протечек могут быть следующие:

изношенная прокладка. Если при закрытом вентиле вода сочится из крана, то требуется заменить прокладку. Её изготавливают из микропористой резины, которая является надёжным и износостойким материалом, стойким к деформациям и коррозии. Применение прокладки в качестве уплотнителя обеспечивает высокую степень герметичности и простоту техобслуживания вентиля. На сокращения срока её службы может повлиять нарушение целостности кромки седла под клапаном вентиля. Соприкасаясь с деформированной кромкой прокладка быстрее выходит из строя и плохо держит воду. Чтобы её заменить вначале перекрывают подачу воды на стояке, затем разбирают устройство и меняют прокладку на новое изделие;
неисправность сальника или износ его набивки. О том, что сальник пришёл в негодность или пересохла его набивка можно судить по течи воды по стенкам штока в тот момент, когда вентиль находится в открытом положении. Способ устранения течи в этом случае зависит от конструктивных особенностей головки вентиля. Когда головка имеет сальниковую втулку, то зачастую достаточно её просто затянуть поплотнее. Если втулка затянута до предела, в течь воды не прекращается, то необходима замена набивки. Работу по замене сальниковой набивке проводят при закрытом вентиле следующим образом:

отворачивают и снимают втулку сальника;
извлекают старые слои набивки с помощью шила или узкой отвёртки;
укладывают новый наполнитель, уплотняя каждый слой жгута отвёрткой;
устанавливают на место втулку, закручивая её не менее чем на 2 — 3 витка резьбы.

Для ремонта вентиля, у которого в конструкцию головки входит накидная гайка, втулку сальника снимать не обязательно. Достаточно немного ослабить на штоке крепление накидной гайки, и намотать поверх втулки сальника распушенный жгут уплотнителя. Затем гайку следует вернуть в исходное положение.

О новых моделях смесителей, устанавливаемых на борт ванны, встраиваемых в стену и напольных, я расскажу в следующих статьях. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.
