Что такое противопожарные шторы

Противопожарные шторы: виды и особенности выбора

Что это такое?

Деление зданий на пожарные отсеки не имело бы смысла без надежной защиты строительных, технологических проемов в преградах, их образующих – стенах, перегородках, перекрытиях с нормируемым пределом огнестойкости. В зависимости от ширины, высоты отверстий в них, это могут быть противопожарные двери, люки, и даже значительные по площади и, соответственно, общему весу – ворота, в том числе с калитками для прохода через них.

Автоматические противопожарные шторы – довольно новое слово в деле борьбы с огнем. Их появление во многом обусловлено тем, что архитекторы, проектировщики стали создавать здания грандиозных объемов как общественного, так и промышленного назначения с многочисленными открытыми проемами на всю высоту строений, большой площади в стенах, перекрытиях; что сделало невозможным применение традиционных, стандартных решений по заполнению противопожарных преград.

Связано это с тем, что они имеют довольно небольшой диапазон возможных геометрических размеров, веса, массы конструкции, позволяющей закрыть их быстро, даже с электрическим приводом, при возникновении пожара в защищаемом или смежных помещениях. Например, у большинства производителей разумный предел типоразмеров под заказ заканчивается на двустворчатых противопожарных дверях – 2,1 х 2,2; воротах – 4,8 х 4,8; 4 х 6. Шторы такого же назначения фактически не имеют ограничений по ширине/высоте. Кроме того, они могут быть как вертикальными, так и горизонтальными, выполняться с орошением полотна водой для дополнительной огнезащиты или без него.

Их сейчас широко рекламируют, называя то просто отличной заменой традиционным конструкциям по защите проемов в преградах капитального характера, то и вовсе инновационным прорывом в деле защиты от огня при возведении грандиозных по замыслу, сложности архитектурных, планировочных решений зданий/сооружений с делением их на пожарные отсеки, невидимыми до возникновения критической ситуации вертикальными и горизонтальными шторами, защищающими смежные помещения не только от открытого огня, интенсивного теплового воздействия; но и от ядовитых продуктов горения. Так ли это все обстоит на самом деле, каковы реальные преимущества и недостатки у этой новинки – стоит разобраться детально.

Нормы и правила

Описание конструкции противопожарной шторы

Чтобы сразу расставить все точки с запятыми, надо сказать, что ГОСТ «Шторы противопожарные» – на сегодня не существует в природе нормативной базе государственной технической документации. Многочисленные производители отечественных изделий, поставщики/продавцы импортного товара, ссылаясь на СНиП, ГОСТ, которым якобы полностью соответствует их продукция, мягко говоря, выдают желаемое за действительность.

Чтобы тщательнее разобраться в этом, и при этом никого не обидеть, нужно прежде всего понять на какие конкретные документы, изданные государственными органами в области технического нормирования, и почему иногда ссылаются некоторые производители/поставщики (основная масса не делает и этого):

  • ГОСТ Р 53307-2009 определяющий методику испытаний на огнестойкость дверей/ворот.
  • ГОСТ Р 53303-2009 – для тех же изделий на дымогазонепроницаемость.
  • ГОСТ Р 53305-2009 – методики испытаний на огнестойкость для противодымных экранов.

Ни в названиях, ни в тексте первых двух официальных документов интересующее читателей название не встречается вовсе. В последнем приведен определение, указанное ниже.

Из пожарной терминологии: противодымный экран/штора/занавес – это устройство, препятствующее распространению продуктов горения сквозь проемы ограждающих конструкций.

Снова о противопожарных шторах ни слова, хотя по основной конструкции противодымные экраны/занавесы наиболее близки к ним, отличаясь, по сути, лишь менее огнестойкими, негорючими материалами, идущими на их изготовление, некоторыми непринципиальными в данном случае различиями.

Чтобы пробраться через нормативно-бюрократические джунгли и понять, почему такие изделия тем не менее правомерно производятся, устанавливаются и эксплуатируются, необходимо обратиться к ФЗ № 123 от 2008 года (с изменениями от июля 2015), регламентирующего технические аспекты ПБ:

  • Ст. 37, классифицирующая преграды, вводит еще один тип – противопожарные занавесы, шторы, экраны.
  • В п. 2 этой статьи указано, что шторы/экраны наравне с дверями/воротами, люками/клапанами подразделяются на 1, 2, 3 тип, а занавесы относятся к 1 типу.

На основании этого противопожарные шторы, как средство заполнения любых проемов в преградах, ограждающих пожарные отсеки, зоны зданий, наконец-то официально легализованы.

Далее, в ст. 88 ФЗ № 123 конкретизируются требования к ним и места использования:

  • Материалы для производства противопожарных штор/экранов должны быть негорючими.
  • В строительных, технологических/транспортных проемах преград, отделяющих пожароопасные помещения категории В, которые невозможно закрыть воротами/дверями, допускается установка вместо них противопожарных штор/экранов.
  • Шторы с нормируемым пределом огнестойкости, эксплуатируемые в открытом положении, обязательно комплектуются устройствами, обеспечивающими закрывание в автоматическом режиме при пожаре.

Кроме этого, «зеленую улицу» использованию противопожарных штор открывают: СП 2.13130.2012, определяющий обеспечение огнестойкости зданий/сооружений; СП 4.13130.2013, регламентирующий ограничение распространение пожара:

  • Противопожарные шторы относятся к конструкциям зданий, выполняющим функцию преград.
  • В сооружениях вокзалов вместо стен допустимо использование штор/экранов с пределом огнестойкости не меньше E

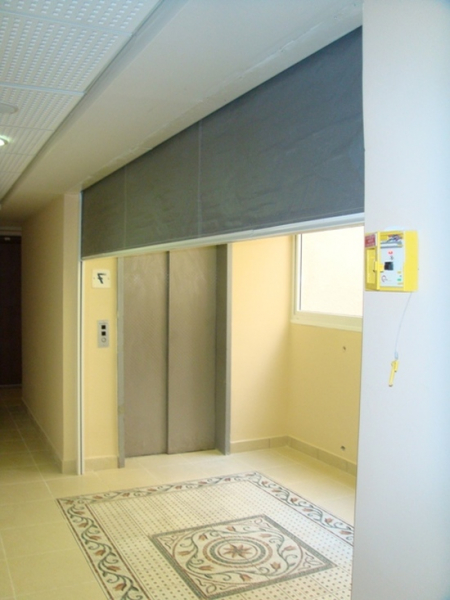

  • Если в ограждениях лифтовых холлов невозможна установка противопожарных дверей, то необходимо устанавливать экраны с пределом не меньше EI 45, автоматические перекрывающие проемы при возникновении пожара.
  • Портал сцены здания культурно-развлекательного заведения, с залом вместимостью от 800 мест и больше, оборудуется противопожарным газонепроницаемым занавесом из негорючих теплоизоляционных материалов с огнестойкостью не меньше EI
  • Окна/отверстия кинопроекционных/аппаратных, выходящие в зрительный зал, защищаются шторами с огнестойкостью не меньше EI

На практике, производители штор, как и дверей/ворот, сами разрабатывают конструкцию, подробные технические условия для изготовления серийной товарной продукции, и после прохождения натурных испытаний на огнестойкость, дымогазонепроницаемость получают соответствующие сертификаты соответствия ПБ. Без наличия таких документов эти шторы не могут рассматриваться как противопожарная продукция, а считаться в лучшем случае устройствами для защиты/драпировки строительных проемов, при этом неплохо задерживающими тепло в помещении.

Устройство и как работает

С самого начала необходимо разграничить следующие изделия – противопожарные шторы и противодымные занавесы/экраны.

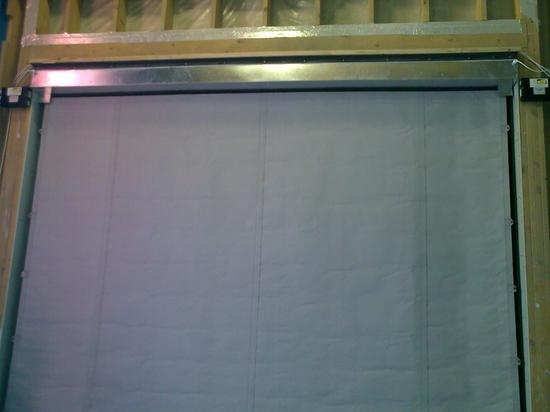

Устройство противопожарной шторы и принцип работы

Первые предназначены для заполнения проемов, закрывая собой путь огню, интенсивному тепловому потоку, частично или полностью продуктам горения в смежные помещения; вторые – для полного блокирования или частичного ограничения распространения дымового потока.

Следующее различие: противопожарные шторы полностью перекрывают строительный, технологический/транспортный проем в преграде, обеспечивая требуемый нормами предел огнестойкости. Противодымные занавесы/экраны, называемые также иногда шторами, могут опускаться как полностью; так и на высоту дымового слоя, образующегося в защищаемом помещении, определяемую расчетом.

Кроме того, противопожарный/противодымный занавес/экран в отличие от шторы может не иметь боковых направляющих, в корпусе которых движется огнестойкое полотно. Обеспечение защиты проема осуществляется за счет расчетного превышения геометрических размеров полотна по вертикали и горизонтали по отношению к площади проема.

Пример: п. 5.4.5 СП 4.13130.2013 прямо указывает, что противопожарный занавес, отделяющий портал сцены театра с числом мест более 800, должен при опускании перекрыть строительный проем с боков – не меньше чем на 0,4 м, сверху – 0,2 м, обеспечивая при этом газонепроницаемость.

Конструкция противопожарной шторы состоит из основных элементов/деталей:

  • Боковых П-образных направляющих, выполненных из оцинкованной или нержавеющей стали, в которых движется вниз/вверх полотно.
  • Полотна толщиной от 3 до 7 мм, намотанного на вал. Как правило, это композитный материал из термостойких тканей, например, стекловолокна, армированный металлической нитью. Для придания дополнительных свойств, увеличения предела стойкости к огню, воздействию высокой температуры на полотно наносят теплоотражающее и/или термически активное/быстро вспучивающееся покрытие. Термостойкость полотна различных типов достигает значительных величин – до 1100℃.
  • Одного или более валов, с туго накрученным на него полотном, с приводом от электродвигателя, опускающего его. Рулонные шторы движутся со средней скоростью 0, 1 м/с.
  • Электромеханическая часть заключена в защитный кожух/корпус из стали, находящийся вверху всей конструкции. В целом внешне противопожарная штора сильно схожа с защитными жалюзи, закрывающими на ночь окна, двери магазинов и офисов, расположенных на первых этажах зданий. Только вместо наборных металлических полос – армированное огнестойкое полотно.
  • Нижней шины, заполняемой утяжелителями, обеспечивающими ее вес не меньше, чем 4 кг/п. м. Это обеспечивает необходимое натяжение полотна во всех фиксируемых положениях, а также во время подъема/спуска.
  • Фиксаторов полотна в поднятом/рабочем состоянии.
  • Блока управления, подключенного к системе АПС здания, для обеспечения автоматического запуска при поступлении сигнала тревоги.

В «режиме ожидания» огнестойкое полотно шторы находится в скрученном состоянии внутри защитного кожуха, виден обычно лишь край нижней шины, что не портит внешний вид проема; привычно персоналу, посетителям по аналогии с широко распространенными защитными жалюзи.

При срабатывании дымовых, тепловых извещателей, датчиков пламени, на блок управления противопожарной шторы поступает сигнал от прибора АПС, и она автоматически начинает опускаться, закрывая проем, при этом нижний тяжелый край – шина обеспечивает плотное соприкосновение с поверхностью пола.

В результате этого своевременного ограничения распространения огня, начавшийся пожар локализуется внутри защищаемого помещения. За счет естественного в процессе горения снижения содержания кислорода, отсутствия притока свежего воздуха, высвобождения большого количества газообразных продуктов, уменьшения температуры, часто происходит самостоятельное затухание пожара. В других случаях, даже быстроразвивающийся пожар не в состоянии преодолеть такую не очень серьезную на вид преграду.

Наиболее распространена, поставляется заказчикам противопожарная штора EI 60/EI 30. Конкретный выбор зависит от того, какое изделие, с какими нормируемыми пределами огнестойкости по целостности конструкции, способности не пропускать интенсивный тепловой поток от пожара, указано в спецификации проектной документации. Обычно этих показателей вполне достаточно для заполнения большинства строительных объемов в противопожарных преградах.

Изделия с нормируемыми пределами стойкости к огню EI от 90 до 180 являются гораздо более редкими, изготавливаются обычно на заказ, и чаще всего приводимые примеры возможности их производства компанией, это рекламирующий ход, который является лишь частью кампании по привлечению заказчиков/клиентов и ничем иным.

Внимание: иногда за противопожарные шторы по ошибке или в результате навязчивой, но безграмотной рекламы на сайтах поставщиков/посредников, выдают рулонные, секционные ворота, набранные из металлических полос с теплоизоляционным наполнением, а также занавесы/экраны, собранные «в гармошку», не имеющие боковых направляющих. Несмотря на внешнее, некоторое конструктивное сходство – противопожарными шторами они не являются.

Особенности выбора

Для этого нужно четко обозначить, очертить область применения таких изделий, которые предназначены для следующих случаев/целей:

  • Для защиты больших по площади проемов, которые невозможно заполнить противопожарными воротами и дверями.
  • Разделения на пожарные отсеки огромных по площади, строительному объему, сложных по планировке общественных и производственных помещений/зданий, в том числе различных вокзалов, торговых центров, складских комплексов, музеев, театров, крытых парковок автотранспорта.

К преимуществам выбора противопожарных штор в качестве заполнения в противопожарных преградах следует отнести следующее:

  • Используя их, можно разделить помещения или здания на отсеки, секции или зоны практически любой конфигурации, площади. Например, если ширина проема превышает 5–6 м, то шторы выполняются из нескольких полотен внахлест, позволяя надежно защищать любой проем – от двери до портала.
  • Использование противопожарных штор незначительно отражается на дизайне интерьера помещений, тем более что на заказ металлические направляющие, защитный корпус и даже полотно можно окрасить в нужный цвет.
  • В отличие от распашных, откатных/сдвижных, подъемных противопожарных изделий, шторы не сокращают полезный объем помещения.
  • Существуют типы штор, с горизонтальным принудительным разворачиванием огнестойкого полотна, для защиты больших по площади открытых проемов в перекрытиях зданий, что дает архитекторам, проектировщикам новые возможности по увеличению объема зданий без отступления от действующих норм ПБ.
  • Использование водяного орошения, конструктивно входящего в состав изделия, позволяет обеспечить надежный дополнительный рубеж защиты от огня и дыма.
Читайте также:  Укладка (монтаж) плит перекрытия

Правила установки и монтажа

изделия монтируются внутри проема, если это позволяют его размеры; или над проемом, для того чтобы оставить полностью свободным проход/проезд через него.

Важно: монтаж, обслуживание, ремонт противопожарных штор, как и других видов, типов заполнений проемов в капитальных преградах с нормируемым пределом огнестойкости – ворот/дверей, клапанов, занавесов/экранов, люков, имеют право выполнять только специализированные предприятия/организации, имеющие соответствующую лицензию МЧС.

Практика вкупе со статистикой убедительно показывают/доказывают, что самодеятельность в таких серьезных вопросах, связанных с безопасностью людей, находящихся в зданиях, часто обходится слишком дорого.

Учитывая, что существуют различные виды противопожарных штор, найти оптимальный вариант из готовой продукции типовых размеров или заказать нестандартное изделие для своего помещения/здания, заключить договор на монтаж, обслуживание заказчику не составит никакого труда и минимума затраченного времени.

Противопожарные шторы

Назначение и места установки

Противопожарные шторы (или как их иначе называют экраны и завесы) – еще одна разновидность ограждающих огнестойких конструкций, со своими специфическими особенностями.

В общих чертах противопожарные шторы представляют собой полотно прочной огнестойкой ткани, которое отделяет пожароопасные зоны внутри различных зданий, сооружений и помещений. Таким образом, пожар локализуется (блокируется) в определенном месте и физически не может распространиться дальше по зданию.

Противопожарные шторы используются тогда, когда нет возможности или нецелесообразно применять другие виды огнестойких конструкций, например такие как ворота или двери.

Огнестойкие завесы чаще всего устанавливают внутри зданий в местах массового пребывания людей – кинотеатры, клубы, различные концертные залы, торговые, развлекательные и спортивные центры, а также в крупных производственных и складских помещениях.

Особенности

Основными особенностями противопожарных штор являются:

  • Сравнительно небольшой вес – полотно изготавливается из особой огнестойкой ткани, вес которой во много раз меньше веса полотна противопожарных ворот или дверей аналогичной площади. Преимущества невысокого веса полотна особенно очевидны, если представить, что речь идет об установке шторы площадью в 100 квадратных метров;
  • Универсальность форм и размеров – огнестойкая ткань позволяет придавать конечной конструкции практически любую форму. Поэтому, противопожарные шторы могут иметь замкнутую форму. Они могут быть цилиндрического или квадратного вида и представляют собой своеобразный чехол, которым можно оградить нужную зону по периметру. Например, изолировать эскалаторы в торговом центре от основного помещения. Иначе такой вид конструкций называют «гармошкой»;
  • Универсальность и простота монтажа – в силу того, что ткань противопожарных штор легкая, может быть любых размеров и форм, а также сравнительно легко монтируется, эти конструкции могут быть установлены практически на любую поверхность. Какие либо ограничения по размеру или высоте проема, весу, а также размеру или высоте самой конструкции – практически полностью отсутствуют;
  • Цена на огнестойкие шторы также является значимым преимуществом – стоимость квадратного метра полотна в разы ниже, чем стоимость полотна противопожарных ворот аналогичного предела огнестойкости и колеблется в районе 8-10 тысяч рублей.

Полотно

Полотно противопожарных штор состоит из так называемой кремнеземной ткани, которая в свою очередь, представляет собой тканое плетение из кремнеземных нитей разной плотности и прочности. Этот материал широко используется в космической промышленности, а также в металлургической, автомобильной и кончено же военной.

Если немного углубиться в химию, то мы узнаем что кремнеземная ткань, практически на 95-99% состоит из диоксида кремния.

Основные характеристики кремнеземной ткани:

  1. Устойчивость к высоким температурам – состав и свойства ткани практически не меняются даже при температурах до 1200 градусов по Цельсию;
  2. Устойчивость к агрессивным средам – кремнеземная ткань не «боится» воздействия большинства кислот, щелочей и раскаленных металлов;
  3. Она экологически чиста и абсолютно безопасна для человека и животных.

Кремнеземная ткань может быть различной плотности – этот параметр напрямую связан с параметром огнестойкости – чем выше плотность ткани, тем выше предел огнестойкости всей конструкции.

В среднем плотность ткани варьируется от 200 грамм на квадратный метр, до 1000 грамм на квадратный метр. Соответственно, чем плотнее и тяжелее материал, тем он толще – в среднем толщина огнестойкого полотна варьируется от 3 до 7 миллиметров.

Также стоит отметить тот факт, что кремнеземную ткань подразделяют на:

  • Термоусаженная – проходит предварительную высокую термическую обработку, для того, чтобы ткань при последующей эксплуатации не давала усадку и сохраняла свои изначальные размеры;
  • Термонеусаженная – ткань, которая не прошла термическую обработку и при термическом воздействии может давать небольшую усадку в пределах 5-8% от общего размера полотна.

В целях эвакуации людей из горящего помещения в полотне противопожарных штор могут быть предусмотрены эвакуационные выходы или как их еще называют лазейки.

Противопожарные шторы принято подразделять на:

  • Огнезащитные – полноценные огнеупорные конструкции, которые полностью блокируют очаг возгорания и не позволяют пламени распространиться;
  • Дымозащитные (противодымные) – их задача состоит в том, чтобы заблокировать распространение дыма и ядовитых газов, именно поэтому они располагаются в верхней части здания (чаще под потолком) в непосредственной близости к системам дымоудаления. Как правило, противодымные шторы не перекрывают помещение полностью по высоте, как это происходит в случае с огнезащитной моделью. Чаще всего они монтируются к потолку или стене и как бы улавливают газы и дым, блокируют их и не дают им распространиться по помещению.

Управление

При возникновении возгорания, пожарная система оповещения подает сигнал на пост автоматической пожарной станции и на блок управления противопожарной шторой, и она автоматически начнет опускаться со скоростью около 8-15 сантиметров в секунду. И полностью локализует, таким образом, очаг возгорания или задымления.

Часто противопожарный экран снабжают дополнительными источниками питания, на случай аварийного отключения электроэнергии. Таким образом, благодаря резервному аккумулятору, даже при отключенном электричестве штора вовремя опустится и выполнит свою функцию.

Огнестойкость

Пределы огнестойкости противопожарных штор могут варьироваться, часто для увеличения предела сопротивления пламени производители применяют так называемое орошение. На конструкцию монтируется система подачи воды, которая разбрызгивается по поверхности полотна и увеличивает время сопротивления пламени.

На сегодняшний день самыми популярными среди производителей являются следующие пределы огнестойкости пожарных штор:

  • Огнезащитная – EI 60, EI 120 и EI 180;
  • Дымозащитная – E 120 (показатель потери теплоизолирующей способности «I» для противодымных завес отсутствует).

Для получения обязательного сертификата соответствия, пожарные шторы, как и другие ограждающие конструкции, обязаны пройти огневые испытания согласно ГОСТу, без этого конструкция не может называться противопожарной.

Требования к противопожарным шторам

Новое слово в системе пожарной безопасности – противопожарные шторы. Появилось оно на волне архитектурных нововведений, которые сегодня используются при сооружении зданий промышленного и гражданского назначения. Ведь основа пожаробезопасности – это деление его на отсеки, где проемы закрывались огнезащитными дверями, люками и воротами.

Современное строительство – это здания с грандиозными объемами, где проемы подчас имеют размеры на всю высоту постройки или с шириной во всю стену или перегородку (к примеру, автостоянки). Закрыть их традиционными противопожарными перегородками невозможно. К примеру, максимальные размеры ворот – 4х6 метров, что не стоит даже рядом с проемами современных строений. Именно поэтому производителям огнезащитных конструкций пришлось разрабатывать новые сооружения (полностью автоматизированные), которые бы отвечали современным требованиям.

Именно так и появились автоматические противопожарные шторы. По направлению закрытия они могут быть горизонтальными и вертикальными. Ограничений по размерам у них нет: любая высота и ширина. Сегодня производители предлагают шторы с дополнительным орошением полотен водой, что увеличивает их огнезащиту в несколько раз.

Разрекламированная новинка, казалось бы, решение многих проблем. Производители уверяют, что их изделия по прочности не уступят традиционным вариантам закрытия пожарных отсеков. А вот по тепловой защите, по противостоянию от проникновения дыма и токсичных продуктов сгорания они превосходят их. Насколько это правда, будем разбираться.

Правила и нормативы

Итак, начнем с того, что противопожарные конструкции данного типа – продукция не гостированная. И если производитель говорит, что его изделия производятся по ГОСТам и СНиПам, то он явно хочет выдать желаемой за действительное. А попросту, он врет.

Есть всего лишь один стандарт под номером Р 53305-2009, в котором определяются методы испытаний на огнестойкость противодымных экранов. То есть экран, штора, занавесь в других документах не встречаются. Да и в этом слово «шторы» также не присутствует. При этом противодымная заградительная конструкция (экран или занавес) – это изделие, которое гарантирует, что через нее дым и продукты сгорания не пройдут. Но необходимо отметить, что данного вида конструкция изготавливается из материалов, обладающих меньшим показателем огнестойкости, чем те, которые используются в сборке противопожарных штор. И это основное их отличие, хотя есть еще несколько не сильно принципиальных.

Почему же тогда к противопожарным занавесам, шторам и экранам такое послабление. На каком основании они производятся. Основание одно – Федеральный Закон под номером 123, принятый в 2008 году, а точнее, его новая редакция от 2015 года. В нем в статье номер 37, в котором классифицируются оградительные противопожарные конструкции, введен новый термин – противопожарные занавесы, шторы и экраны. Здесь же в пункте №2 есть дополнение, что все оградительные сооружения делятся по нормам на три типа: 1, 2 и 3. При этом занавесы отнесены к типу под номером «1».

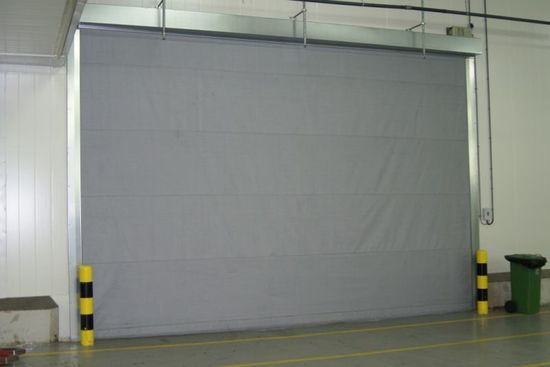

Противопожарные шторы в ангарах аэропортов

То есть именно этот закон легализовал устройства этого типа, а значит, их производство. В нем же четко расписаны требования к изделиям и обозначены точные места их использования.

  1. Изготавливаются только из негорючих невоспламеняемых материалов.
  2. Закрывают проемы, которые разделяют собой пожарные отсеки категории «В», при невозможности закрыть их дверьми или воротами.
  3. Если эксплуатируются постоянно в открытом положении, то они должны комплектоваться приборами, при помощи которых производилось бы их закрытие в автоматическом режиме.

Добавления произошли и в двух сводах правил: СП 4.131302013 и 2.13130-2012. В них также стали упоминаться устройства этого типа.

  1. Шторы – это конструкции, которые функционируют, как преграды, и являются неотъемлемой частью здания или сооружения.
  2. В зданиях вокзалов вместо стен можно использовать шторные изделия с пределом огнестойкости «Е» — не меньше.
  3. Монтировать их можно в холлах для лифтов, если стандартными дверями или воротами их перекрыть нельзя. При этом предел огнестойкости экранных изделий должно быть не менее EI Работают такие устройства в автоматическом режиме.
  4. Сцена в театрах от зрительного зала вместимостью не менее 800 человек также должна огораживаться автоматическими противопожарными экранами. Огнестойкость конструкций – EI. При этом они должны быть газонепроницаемыми.
  5. Окна для кинопроекторов в зрительный зал также оборудуются устройствами этого типа.
Читайте также:  Интерьер кухни класса Люкс

Тестирование противопожарных штор на огнестойкость

Итак, правовая основа есть. Поэтому производители сами разрабатывают технические условия на основе произведенной экспериментальной продукции, которую подвергают тестированию на предмет огнестойкости, газонепроницаемости. Именно тесты дают им право получить сертификат. Несертифицированные изделия нельзя считать противопожарными. В лучшем случая их можно использовать в качестве приспособлений для отделки или защиты строительных конструкций.

И еще один момент. Шторы и противодымные экраны (занавесы) – два разных изделия. Первые закрывают проемы, чтобы не пропустить через себя в смежные помещения огонь, тепловую энергию и часть продуктов сгорания. Вторые смогут сдержать полностью или с небольшими отклонениями дым и продукты сгорания. Огонь и высокую температуры сдержать они не смогут.

Еще одно различие. Первые полностью закрывают собой пожарный проем. Экраны могут закрывать его полностью или частично – на высоту расположения дымового слоя. Последний параметр рассчитывается с учетом материалов горения и интенсивности пожара.

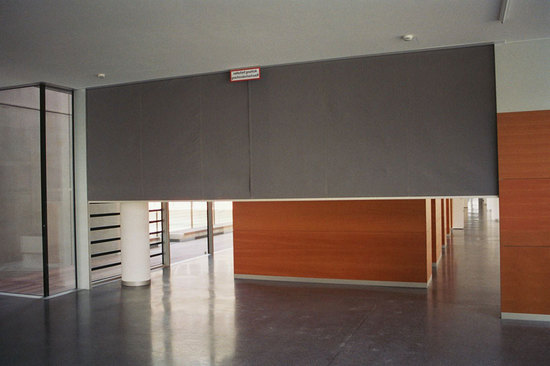

Шторами закрывают большие пространства

Конструктивные особенности

По своему внешнему виду, конструкции, принципу работы и компоновочным элементам противопожарная штора похожа на рулонный вариант жалюзи для окон или ворот для гаражей. То есть в ее конструкцию входят:

  1. Полотно изготавливают чаще из стекловолокна или ткани с армированием металлической нитью. Его толщина 3-7 мм. Обрабатывают полотно специальными покрытиями, которые при взаимодействии с огнем или при повышении температуры начинают вспучиваться, но не горят. Теплостойкость достигает величины +1100С.
  2. Направляющие из нержавейки или оцинковки П-образного сечения, по которым вверх или вниз перемещается полотно.
  3. Вал, на который при открытии наматывается полотно. Намотка производится туго. Вращение передается от электродвигателя, являющегося неотъемлемой частью вала. Скорость перемещения полотна по вертикали – 0,1 м/с.
  4. Вал с электродвигателем располагается внутри стального кожуха, который устанавливается над пожарным проемом. В открытом состоянии экран не виден, он защищен кожухом.
  5. Шина, располагающаяся в нижней части полотна. Она заполняется тяжелым материалом и выполняет функции утяжелителя, который при закрытии конструкции плотно прижимается к поверхности пола. Плюс обеспечивает натяжку полотна в процессе перемещения и фиксирует ее в закрытом состоянии. Вес 1 п.м шины – 4 кг.
  6. Блок управления и автоматизации. Он подключен к автоматической пожарной системе здания. При срабатывании последней блок срабатывает автоматически, закрывая пожарный проем.

Из каких элементов состоят противопожарные шторы

Режим ожидания – это полотно, смотанное на вал. Из кожуха видна только шина, которая не порти внешний вид помещения.

Как только срабатывают датчики системы пожарной безопасности, они кроме того, что передают сигналы на пульт управления здания, параллельно передают их и на блок управления шторами. Последние тут же реагируют, опускаясь до пола и перекрывая тем самым пожарный проем. К управлению противопожарными шторами никакие другие системы и приборы не подключаются.

Важно понимать, что нижняя шина все время тянет полотно вниз. Чтобы оно само не развернулось, вращая вал, последний удерживают электромагниты, входящие в состав валовой конструкции. По сути, электромагниты – это тормоза. Как только сигнал с пульта управления попадает на блок управления, электромагниты открываются, освобождая вал. Шина начинает тянуть полотно, так происходит закрывание пожарного проема. В этом процессе электродвигатель участия не принимает.

Вал в кожухе, электродвигатель и стеклотканное полотно

После окончания пожара проемы открываются, то есть стеклоткань накручивается на вал. Здесь без электродвигателя не обойтись. Получается так, что он включается только на подъем полотна, соответственно и на открытие пожарного проема.

Самое главное, что опущенное полотно является не только преградой распространяющему огню и теплу. Оно плотно закрывает проемы, тем самым перекрывает доступ в помещения, где происходит пожар, свежего воздуха. Уменьшение концентрации кислорода приводит к затуханию очагов возгорания.

На какие параметры надо обращать внимание при выборе.

  1. Предел огнестойкости, который обеспечивает целостность изделия при расчетной степени пожара.
  2. Способность не пропускать через себя тепловой поток, исходящий из разрастающегося пожара.

Именно эти параметры учитываются при составлении проектно-сметной документации. Эти два параметра, как показывает практика, больше чем достаточно. Сегодня самое надежное противопожарное изделие – это марки EI 60/EI 30. Более мощные по огнестойкости конструкции, к примеру, EI 90-180 в основном изготавливаются на заказ. И хотя производители уверяют, что такие модели – гарантия от любых пожаров, они при этом лукавят. Первые модели справятся к любыми неприятностями, любой сложности. Просто реклама – двигатель торговли, потому что вторые марки стоят в 2-3 раза дороже.

Внимание! На некоторых сайтах производители рекламируют секционные ворота, выполненные из металла, как шторы противопожарные. Никакого отношения эти ворота к шторам не имеют.

Правила и особенности установки

К установке противопожарных штор допускаются только специализированные компании, имеющие лицензию на проведения данного вида работ от МЧС. Изделия приходят в собранном виде – вал с электродвигателем и намотанным полотном. Остается только установить направляющие на боковые плоскости проема и подвесить вал в комплекте. После чего производится подключение блока управления к питанию и системе пожарной безопасности здания.

Монтаж вала производится на опорные стойки или без таковых в зависимости от размеров устанавливаемого устройства. Чем больше его габариты, тем тяжелее прибор. А значит, потребуется кроме крепления к несущим конструкциям здания дополнительные упоры в виде труб или другого вида стального профиля. При этом опоры необходимо прочно прикрепить к напольному основанию.

Конструкция проверяется на предмет правильной работы после окончания монтажного процесса. Обязательно по окончанию монтажа составляется акт приемки. Обратите внимание, что штора в комплекте может устанавливаться к верхней внутренней плоскости проема или на фасадную сторону. Главная задача – провести установку так, чтобы между полотном и плоскостями проема не остались зазоры.

Не все производители предлагают шторные конструкции в собранном виде. Сборку провести несложно (инструкция прилагается), главное – правильно установить полотно, потому что у него одна сторона обработана термостойкими составами, обратная нет. Здесь важно не ошибиться.

Область применения

Понятно, что каких-то строгих ограничений в применении противопожарных штор нет. Но если есть возможность воспользоваться дверьми, люками или воротами, заказчики ставят именно их. Сами же шторы используется, если:

  • необходимо закрыть большие проемы, превышающие стандартные размеры дверей и ворот;
  • нужно разделить на отсеки большие открытые площади, сложные по конфигурации.

Шторами закрывают огромные отсеки торговых площадей

Но есть определенный список преимуществ, почему шторы лучше, чем стандартные традиционные преграды.

  1. С их помощью можно закрыть проемы любой ширины. Даже если ширины одного полотна не хватает, устанавливают несколько полотен с перехлестом краев. Что гарантированно обеспечивает высокую огнестойкость преграды.
  2. Это устройство не порти внешний вид помещения, где оно установлено. Тем более производители сегодня готовы покрасить направляющие, защитный кожух и полотно в любой цвет по требованию заказчика.
  3. Рулонный вариант конструкции – это возможность не загромождать проем и помещение, как это случается с распашными, подъемными, откатными и другими видами противопожарных преград.
  4. Сегодня производители предлагают шторы с горизонтальным открытием. Интересный вариант, позволяющий перекрывать большие помещения в независимости от конфигурации и расположения отсеков. Это большая помощь архитекторам и проектировщикам в проектировании зданий с огромными свободными площадями и объемами, где не будет вступать в противоречие правила пожарной безопасности и архитектурные нововведения.
  5. Дополнение в виде водяного орошения увеличивает огнестойкость устройства, а соответственно и его надежность. При этом вода не только прекрасная защита от огня, но и от дыма.

Внимание! Противопожарные завесы без водяного орошения устанавливаются лишь в том случае, если в горящем помещении присутствует вероятность образования токсичных или ядовитых испарений.

Обобщение по теме

Огнестойкие пожаробезопасные шторы и шторки – это гарантированная защита отсеков от проникновения высоких температур, огня и продуктов горения. Это возможность сохранить жизнь людям и спасти имущество. Поэтому устройства данного типа рекомендованы на всех объектах защиты.

Что такое противопожарные шторы

Противопожарные шторы сегодня, в эпоху развитых технологий, пользуются огромным спросом, так как позволяют обеспечить вашу безопасность во время различных чрезвычайных происшествий. Об их практичности и отличных технических характеристиках весьма красноречиво говорят отзывы потребителей. Если же вы пока не совсем представляете себе, что это за конструкция, посмотрите на фото примеры.

Что это такое

Ответ на вопрос, что же такое противопожарные шторы, лежит в самом их названии. Данная конструкция призвана защитить людей от огня и задымления в случае пожара. Такая штора выполняется из прочных, огнестойких стекловолоконных материалов с армированной металлической нитью и специальной пропиткой. Корпус завесы может изготавливаться из нержавейки или оцинкованной стали и окрашиваться в любой цвет.

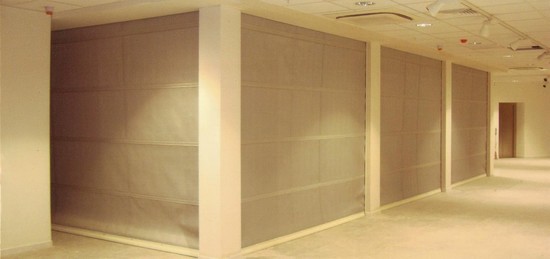

Развёрнутые противопожарные шторы

В обычном состоянии, вне чрезвычайной ситуации, шторы намотаны на специальный вал, вставленный в стальной корпус. Крепления его могут располагаться на потолке, стенах, а также перекрытиях или в закрываемом проеме. В фото галерее представлены примеры различных вариантов креплений. Так как в таком неактивном состоянии завесы остаются незаметными, они совершенно не портят эстетику помещения. При возникновении пожара, управлять шторами необходимо строго по инструкции с применением ручного или полностью автоматизированного режима.

Так, шторы могут являться устройствами, заполняющими проемы в противопожарных преградах или же выступать в качестве самонесущей противопожарной перегородки. Существуют и такие завесы, которые выполняют только функцию дымозащиты. Однако наиболее совершенными и безопасными считаются те конструкции, технические характеристики которых дают им возможность выполнять сразу обе функции.

Особенности и преимущества

Согласно инструкции и отзывам, противопожарные шторы в случае пожара позволяют обеспечить:

  1. максимально безопасную эвакуацию людей из помещения до момента возникновения серьезной опасности для их здоровья и жизни;
  2. доступ пожарникам и специальной технике, а также проведение операций по спасению людей и ценных предметов;
  3. контроль над пламенем и продуктами горения, препятствуя их распространению по всему зданию;
  4. ограничение ущерба, который способен нанести любой пожар.

Качественные противопожарные шторы должны соответствовать таким техническим характеристикам:

  1. толщина полотна – 0,7 миллиметров и более;
  2. вес материала – 700 граммов на метр квадратный;
  3. ширина – не более 20 метров;
  4. высота – не больше 8 метров;
  5. скорость опускания при пожарной тревоге – 0,15 метров в секунду;
  6. наличие кнопки для аварийного поднятия завесы для прохода людей.

Покупая такие шторы, крайне важно изучить инструкцию по их эксплуатации и убедиться в наличии сертификата качества.

Как уже упоминалось выше, противопожарные шторы могут быть:

  1. огнезащитными – их технические характеристики позволяют противостоять пламени на протяжении двух часов;
  2. дымозащитными – препятствуют распространению дыма;
  3. комбинированными – выполняют обе функции.

Где применяются

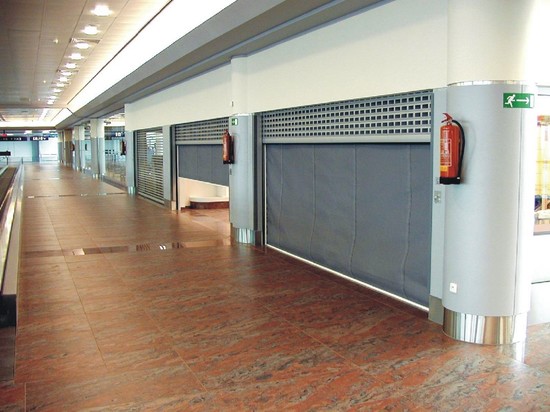

На фото показано, что противопожарные шторы могут использоваться следующим образом:

  1. в качестве противопожарной преграды в конструкции зданий для их разделения на отсеки и локальные безопасные зоны;
  2. для отделения помещений от путей, предназначенных для эвакуации людей;
  3. могут устанавливаться на оконные проемы, а также лоджии и балконы;
  4. устанавливаться в зданиях для создания дымовых карманов и незадымляемых зон;
  5. для защиты любого оборудования, трубопроводов и т.п.
Читайте также:  Деревянные двери своими руками

Конечно, здесь указано далеко не все ситуации, в которых могут использоваться подобные конструкции. Однако можно точно сказать, что противопожарные шторы – это одно из самых эффективных средств для обеспечения безопасности людей и любого ценного имущества.

Противопожарные шторы: виды и особенности выбора

Обеспечение противопожарной защиты в больших помещениях любого назначения – главная задача систем пожарной безопасности. Чем качественнее и современнее средства, тем ниже пожарные риски.
Противопожарные шторы (завесы) — относительно новое решение в сфере пожарной безопасности. Современные технологии позволяют возводить здания грандиозных размеров. Внутренние помещения могут иметь большую площадь и объём, что делает невозможным применение традиционных противопожарных преград.
Традиционные средства защиты и локализации имеют ограниченный диапазон размеров, массы и прочих технических характеристик. Огнестойкие двери и ворота способны защитить от распространения пожара отдельные помещения небольших размеров. Противопожарные шторы и завесы не имеют ограничений в размерах, благодаря чему могут применяться в помещениях с любой площадью и объёмом. Шторы и завесы справятся с защитой как отдельного кабинета в офисе, так и складского или торгового помещения любого объёма и площади.

Виды противопожарных штор

Существует два вида противопожарных штор:

  • огнезащитные — огнеупорные конструкции, предназначенные для локализации очагов возгорания и защиты от распространения пламени;
  • противодымные — препятствуют распространению продуктов горения по помещению.

Конструктивные особенности

Защитное полотно изготавливают из кремнезёмной нити, которая на 95-99% состоит из диоксида кремния. Кремнезём способен выдерживать температуру до 1200 ⁰С, не токсичен и обладает стойкостью к воздействию кислот и щелочей.
Толщина огнестойкого полотна составляет от 3 до 7 мм. Завесы большой площади армируют стальной жаропрочной нитью. Для повышения эффективности и увеличения предела огнестойкости противопожарные шторы могут оборудоваться системами орошения.
Автоматические противопожарные шторы представляют собой конструкцию, состоящую из следующих основных элементов:

  • короб — служит для размещения электрического привода и вала с намотанным на него полотном;
  • направляющие шины — обеспечивают равномерное опускание заслона и отсекающей шины;
  • отсекающая шина — стальной профиль, закреплённый по всей ширине полотна и обеспечивающий плотное прилегание к полу;
  • полотно — огнестойкая ткань, армированная нитью из жаропрочной стали.

Возможна конструкция по типу «гармошки». Полотно складывается внутри короба и растягивается за счёт веса отсекающей шины, закреплённой на подъёмных тросах.
Противодымные шторы не изолируют помещения или отдельные площади полностью. Они препятствуют распространению дыма, образуя улавливающие «карманы» под потолком.
Завесы могут быть автоматическими или стационарными. Автоматический вариант конструктивно аналогичен огнезащитным шторам. Стационарный вариант подразумевает установку полотен в развёрнутом состоянии и применяется в помещениях, где нет особых эстетических требований.

Управление

Противопожарные шторы (завесы) являются частью автоматической противопожарной защиты здания. Управление осуществляется посредством сигналов от средств автоматизации или в ручном режиме.
На случай аварийного отключения электроэнергии предусматривают наличие автономного питания (от аккумулятора) и дублируют управление ручным постом.

Универсальность форм и размеров

Ширина и высота защитного полотна обуславливаются максимально допустимой площадью в 110 кв. м. При максимальной высоте 8 м ширина не может превышать 13,7 м, а при максимальной ширине 21 м высота не должна быть более 5,2 м.
Для охвата больших площадей используют модульный принцип. Отдельные модули необходимой высоты устанавливают последовательно, формируя защитную завесу любой длины и геометрической формы. Это даёт возможность оградить периметр отдельной зоны (организовать коридор для эвакуации, разделить помещение на несколько частей) или изолировать отдельные объекты внутри здания (эскалаторы, оборудование).

Особенности выбора

На выбор в пользу противопожарных штор в первую очередь влияет возможность их применения в зданиях любого типа и назначения. Завесы могут устанавливаться как в жилых и общественных зданиях, так и в производственных и складских помещениях.
К преимуществам выбора можно отнести следующее:

  • возможность делить помещения на отсеки и зоны практически любой конфигурации и площади;
  • отсутствие размерных ограничений;
  • простота монтажа;
  • противопожарные шторы не сокращают полезный объём помещений;
  • их установка не отражается на дизайне интерьера.

Вы вместе со специалистами пожарной безопасности можете подобрать оптимальный вариант типовых размеров или заказать нестандартный образец.
Важно помнить, что монтаж и обслуживание подобного оборудования следует доверять профильным организациям и предприятиям, имеющим соответствующую лицензию. Такой организацией является «Проактив Безопасность». Заказать проект, оборудование и установку противопожарных штор можно здесь.

ПРОТИВОПОЖАРНЫЕ ШТОРЫ

Развитие пожарной безопасности не стоит на месте. Внедрение новых устройств защиты, последующая эксплуатация и оценка положительных сторон при пожаре, приводят к повышению безопасности объектов. Одним из таких устройств является противопожарные шторы. Давайте рассмотрим это противопожарное устройство более подробно.

Назначение и виды противопожарных штор.

В случае возникновения пожара в большом по площади здании, с множественными помещениями, необходимо использовать средства для уменьшения площади пожара, либо локализации горения (остановка распространения огня) в минимальных пределах. С данной функцией справляются строительные конструкции – противопожарные стены, перегородки и перекрытия. Но в данных конструкциях существуют проемы (двери, окна, проходы и другие технологические отверстия) которые также необходимо защищать от опасных факторов пожара. Для выполнения данной функции разработаны противопожарные окна, двери, ворота, люки, клапана и другое.

С развитием строительства и архитектуры, подход к использованию стандартных по размеру выходов, проходов и других проемов, нивелировался. В любом торговом центре или офисном здании привычно увидеть обширные коридоры, высокие проходы со свободным пространством от потолка до пола без каких-либо преград. В таких случаях установка стандартных противопожарных устройств (дверей, ворот и т.д.) будет нецелесообразной, в связи с усложнением перемещения людей в обычном режиме работы и негативном влиянии на интерьер.

В таких случаях разработаны и применяются противопожарные шторы (занавесы). Рассчитанные на нестандартные размеры и разные способы установки. Основными функциями противопожарных штор (занавес) является:

  • обеспечение безопасной эвакуации людей при пожаре, путем ограничения распространения пожара и опасных факторов горения;
  • локализация места возгорания до прибытия пожарно-спасательных подразделений.

Данные функции достигаются путем: препятствования распространения теплового излучения от огня в соседние пространства (помещения) и изоляция газообразных продуктов горения (дым и сопутствующие ему элементы).

На данный момент существует два вида противопожарных штор:

  • огнезащитные – противопожарные шторы EI30, EI60, EI120, EI180.
  • дымозащитные – маркировка E 120.

В маркировках противопожарных штор используются литера «Е» и «І», также цифровая часть. Цифры обозначают время наступления граничного состояния огнестойкости устройства. То есть, то время в течении которого шторы или завесы будут выполнять свое прямое назначение.

Граничные состояния обозначаются литерами:

  • «Е» — потеря целостности. Для противопожарных штор, это значит начало пропускания газообразных продуктов горения.
  • «І» — потеря теплоизолирующей способности. Граничное состояние сопротивления тепловому излучению огня при пожаре.

Для увеличения времени наступления граничного состояния, дополнительно устанавливается водяное орошение противопожарной шторы (занавеса) от системы автоматического пожаротушения (дренчерного) или других устройств предусмотренных конструкцией противопожарных штор.

Конструкция и управление противопожарных штор.

Противопожарные шторы имеют достаточно простое устройство. Для изготовления которых используются материалы высокой прочности и стойкости к температуре.

Конструкция противопожарных штор:

  • Короб с валом, на который намотано полотно. Который является основным движущий механизмом для разворачивания полотна штор.
  • Многослойное полотно. Толщина полотна варьируется от 3 до 7 мм. Выполнено из композитных материалов с термостойкой ткани. Также дополнительно покрывается теплоотражающим покрытие. Граничная температура – 1100 0С.
  • Электрический двигатель. Предназначен для автоматического поднимания и опускания полотна.
  • Направляющие для опускания полотна. Предназначены для фиксации полотна в развернутом состоянии и направления движения. Изготавливается из закаленной стали.
  • Дополнительный независимый источник питания для электродвигателя, в случае отключения основного питания.
  • Отсекающей шины в нижней части полотна. Предназначена для натяжения полотна и фиксации в нижней части.
  • Блок управления электромеханической частью. Предназначен для управления шторой. Выполняет функцию для автоматической сработки или ручного электрического пуска.

В дежурном режиме полотно шторы намотано на вал и находится в средине короба, после обнаружения пожара – штора разматывается с вала и опускается вниз до пола. В нижней части размещается отсекающая шина, которая выполняет роль натяжителя шторы и дополнительного изолятора в нижней части.

Противопожарные шторы на объекте подключаются к центральному пульту управления систем противопожарной защиты объекта. В случае сработки системы пожарной сигнализации или автоматического пожаротушения, от центрального пульта подается сигнал на закрытие противопожарных штор. Которые в свою очередь автоматически опускаются.

Так как в момент сработки системы противопожарной защиты в помещениях могут находиться люди, скорость опускания штор устанавливается с учетом расчетного времени безопасной эвакуации людям из помещения которое ограждается противопожарными шторами.

В случае не сработки системы противопожарной защиты или ее отсутствия, для опускания штор, существует ручной режим. Данный режим срабатывает от нажатия кнопки возле противопожарных штор. В некоторых случаях для удешевления устанавливают только механическое опускание с помощью работы человека (цепь или другой механизм).

Монтаж и использование противопожарных штор.

Для правильности выбора места установки противопожарных штор необходимо оценить противопожарное состояние объекта:

  • пожарная нагрузка;
  • размещение противопожарных преград;
  • пути и направления эвакуации.

Места установки противопожарных штор определяют на стадии проектирования при новом строительстве, реконструкции и капитальном ремонте. Для эксплуатируемого объекта, перед установкой противопожарных штор необходимо разработать отдельный проект, в котором рассчитывается правильность выбора места установки и определения необходимого граничного времени «ЕI» устройства.

Противопожарные шторы имеют ряд преимуществ, к которым относятся:

  • Автоматическая сработка от системы противопожарной защиты.
  • Установка в местах где невозможно установить противопожарные двери, люки и окна. В больших проемах и пространствах, от пола до потолка, не зависимо от высоты. Допускается при значительной площади проема, последовательная установка штор внахлёст друг на друга.
  • Скрытое хранение в дежурном режиме, что не вредит интерьеру.
  • Различные способы установки. Как горизонтально, так и вертикально. В средине проема или на ограждающей конструкции сверху. Что в свою очередь не занимает полезный объем помещения.
  • Возможность орошения противопожарной шторы системой дренчерного пожаротушения, для повышения устойчивости к тепловому излучению и открытым языкам пламени.

Беря во внимание положительные стороны противопожарных штор, количество монтажа на объектах, только возрастает. На данный момент наиболее часто противопожарные шторы устанавливаются: в театрах, кинотеатрах, в торгово-развлекательных центрах, в помещениях вокзалов, крытых подземных и надземных парковках, музеях, складских и производственных зданиях большой высотой потолков, в лифтовых холах, в местах установки эскалаторов и т.д.

Итог.

Учитывая положительные стороны использования противопожарных штор, рекомендуем не экономить на пожарной безопасности и применять данные устройства на объектах для повышения пожарной безопасности. Также напоминаем, что установка таких устройств является лицензионным видом деятельности, так что обращайтесь за установкой к проверенным специалистам.

Ссылка на основную публикацию
