Противопожарные шторы: строение, виды, особенности

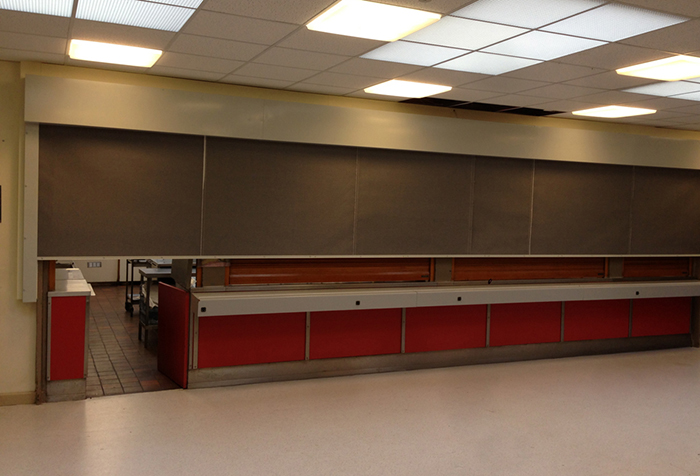

Противопожарные шторы

Назначение и места установки

Противопожарные шторы (или как их иначе называют экраны и завесы) – еще одна разновидность ограждающих огнестойких конструкций, со своими специфическими особенностями.

В общих чертах противопожарные шторы представляют собой полотно прочной огнестойкой ткани, которое отделяет пожароопасные зоны внутри различных зданий, сооружений и помещений. Таким образом, пожар локализуется (блокируется) в определенном месте и физически не может распространиться дальше по зданию.

Противопожарные шторы используются тогда, когда нет возможности или нецелесообразно применять другие виды огнестойких конструкций, например такие как ворота или двери.

Огнестойкие завесы чаще всего устанавливают внутри зданий в местах массового пребывания людей – кинотеатры, клубы, различные концертные залы, торговые, развлекательные и спортивные центры, а также в крупных производственных и складских помещениях.

Особенности

Основными особенностями противопожарных штор являются:

  • Сравнительно небольшой вес – полотно изготавливается из особой огнестойкой ткани, вес которой во много раз меньше веса полотна противопожарных ворот или дверей аналогичной площади. Преимущества невысокого веса полотна особенно очевидны, если представить, что речь идет об установке шторы площадью в 100 квадратных метров;
  • Универсальность форм и размеров – огнестойкая ткань позволяет придавать конечной конструкции практически любую форму. Поэтому, противопожарные шторы могут иметь замкнутую форму. Они могут быть цилиндрического или квадратного вида и представляют собой своеобразный чехол, которым можно оградить нужную зону по периметру. Например, изолировать эскалаторы в торговом центре от основного помещения. Иначе такой вид конструкций называют «гармошкой»;
  • Универсальность и простота монтажа – в силу того, что ткань противопожарных штор легкая, может быть любых размеров и форм, а также сравнительно легко монтируется, эти конструкции могут быть установлены практически на любую поверхность. Какие либо ограничения по размеру или высоте проема, весу, а также размеру или высоте самой конструкции – практически полностью отсутствуют;
  • Цена на огнестойкие шторы также является значимым преимуществом – стоимость квадратного метра полотна в разы ниже, чем стоимость полотна противопожарных ворот аналогичного предела огнестойкости и колеблется в районе 8-10 тысяч рублей.

Полотно

Полотно противопожарных штор состоит из так называемой кремнеземной ткани, которая в свою очередь, представляет собой тканое плетение из кремнеземных нитей разной плотности и прочности. Этот материал широко используется в космической промышленности, а также в металлургической, автомобильной и кончено же военной.

Если немного углубиться в химию, то мы узнаем что кремнеземная ткань, практически на 95-99% состоит из диоксида кремния.

Основные характеристики кремнеземной ткани:

  1. Устойчивость к высоким температурам – состав и свойства ткани практически не меняются даже при температурах до 1200 градусов по Цельсию;
  2. Устойчивость к агрессивным средам – кремнеземная ткань не «боится» воздействия большинства кислот, щелочей и раскаленных металлов;
  3. Она экологически чиста и абсолютно безопасна для человека и животных.

Кремнеземная ткань может быть различной плотности – этот параметр напрямую связан с параметром огнестойкости – чем выше плотность ткани, тем выше предел огнестойкости всей конструкции.

В среднем плотность ткани варьируется от 200 грамм на квадратный метр, до 1000 грамм на квадратный метр. Соответственно, чем плотнее и тяжелее материал, тем он толще – в среднем толщина огнестойкого полотна варьируется от 3 до 7 миллиметров.

Также стоит отметить тот факт, что кремнеземную ткань подразделяют на:

  • Термоусаженная – проходит предварительную высокую термическую обработку, для того, чтобы ткань при последующей эксплуатации не давала усадку и сохраняла свои изначальные размеры;
  • Термонеусаженная – ткань, которая не прошла термическую обработку и при термическом воздействии может давать небольшую усадку в пределах 5-8% от общего размера полотна.

В целях эвакуации людей из горящего помещения в полотне противопожарных штор могут быть предусмотрены эвакуационные выходы или как их еще называют лазейки.

Противопожарные шторы принято подразделять на:

  • Огнезащитные – полноценные огнеупорные конструкции, которые полностью блокируют очаг возгорания и не позволяют пламени распространиться;
  • Дымозащитные (противодымные) – их задача состоит в том, чтобы заблокировать распространение дыма и ядовитых газов, именно поэтому они располагаются в верхней части здания (чаще под потолком) в непосредственной близости к системам дымоудаления. Как правило, противодымные шторы не перекрывают помещение полностью по высоте, как это происходит в случае с огнезащитной моделью. Чаще всего они монтируются к потолку или стене и как бы улавливают газы и дым, блокируют их и не дают им распространиться по помещению.

Управление

При возникновении возгорания, пожарная система оповещения подает сигнал на пост автоматической пожарной станции и на блок управления противопожарной шторой, и она автоматически начнет опускаться со скоростью около 8-15 сантиметров в секунду. И полностью локализует, таким образом, очаг возгорания или задымления.

Часто противопожарный экран снабжают дополнительными источниками питания, на случай аварийного отключения электроэнергии. Таким образом, благодаря резервному аккумулятору, даже при отключенном электричестве штора вовремя опустится и выполнит свою функцию.

Огнестойкость

Пределы огнестойкости противопожарных штор могут варьироваться, часто для увеличения предела сопротивления пламени производители применяют так называемое орошение. На конструкцию монтируется система подачи воды, которая разбрызгивается по поверхности полотна и увеличивает время сопротивления пламени.

На сегодняшний день самыми популярными среди производителей являются следующие пределы огнестойкости пожарных штор:

  • Огнезащитная – EI 60, EI 120 и EI 180;
  • Дымозащитная – E 120 (показатель потери теплоизолирующей способности «I» для противодымных завес отсутствует).

Для получения обязательного сертификата соответствия, пожарные шторы, как и другие ограждающие конструкции, обязаны пройти огневые испытания согласно ГОСТу, без этого конструкция не может называться противопожарной.

Противопожарные шторы: виды и особенности выбора

Что это такое?

Деление зданий на пожарные отсеки не имело бы смысла без надежной защиты строительных, технологических проемов в преградах, их образующих – стенах, перегородках, перекрытиях с нормируемым пределом огнестойкости. В зависимости от ширины, высоты отверстий в них, это могут быть противопожарные двери, люки, и даже значительные по площади и, соответственно, общему весу – ворота, в том числе с калитками для прохода через них.

Автоматические противопожарные шторы – довольно новое слово в деле борьбы с огнем. Их появление во многом обусловлено тем, что архитекторы, проектировщики стали создавать здания грандиозных объемов как общественного, так и промышленного назначения с многочисленными открытыми проемами на всю высоту строений, большой площади в стенах, перекрытиях; что сделало невозможным применение традиционных, стандартных решений по заполнению противопожарных преград.

Связано это с тем, что они имеют довольно небольшой диапазон возможных геометрических размеров, веса, массы конструкции, позволяющей закрыть их быстро, даже с электрическим приводом, при возникновении пожара в защищаемом или смежных помещениях. Например, у большинства производителей разумный предел типоразмеров под заказ заканчивается на двустворчатых противопожарных дверях – 2,1 х 2,2; воротах – 4,8 х 4,8; 4 х 6. Шторы такого же назначения фактически не имеют ограничений по ширине/высоте. Кроме того, они могут быть как вертикальными, так и горизонтальными, выполняться с орошением полотна водой для дополнительной огнезащиты или без него.

Их сейчас широко рекламируют, называя то просто отличной заменой традиционным конструкциям по защите проемов в преградах капитального характера, то и вовсе инновационным прорывом в деле защиты от огня при возведении грандиозных по замыслу, сложности архитектурных, планировочных решений зданий/сооружений с делением их на пожарные отсеки, невидимыми до возникновения критической ситуации вертикальными и горизонтальными шторами, защищающими смежные помещения не только от открытого огня, интенсивного теплового воздействия; но и от ядовитых продуктов горения. Так ли это все обстоит на самом деле, каковы реальные преимущества и недостатки у этой новинки – стоит разобраться детально.

Нормы и правила

Описание конструкции противопожарной шторы

Чтобы сразу расставить все точки с запятыми, надо сказать, что ГОСТ «Шторы противопожарные» – на сегодня не существует в природе нормативной базе государственной технической документации. Многочисленные производители отечественных изделий, поставщики/продавцы импортного товара, ссылаясь на СНиП, ГОСТ, которым якобы полностью соответствует их продукция, мягко говоря, выдают желаемое за действительность.

Чтобы тщательнее разобраться в этом, и при этом никого не обидеть, нужно прежде всего понять на какие конкретные документы, изданные государственными органами в области технического нормирования, и почему иногда ссылаются некоторые производители/поставщики (основная масса не делает и этого):

  • ГОСТ Р 53307-2009 определяющий методику испытаний на огнестойкость дверей/ворот.
  • ГОСТ Р 53303-2009 – для тех же изделий на дымогазонепроницаемость.
  • ГОСТ Р 53305-2009 – методики испытаний на огнестойкость для противодымных экранов.

Ни в названиях, ни в тексте первых двух официальных документов интересующее читателей название не встречается вовсе. В последнем приведен определение, указанное ниже.

Из пожарной терминологии: противодымный экран/штора/занавес – это устройство, препятствующее распространению продуктов горения сквозь проемы ограждающих конструкций.

Снова о противопожарных шторах ни слова, хотя по основной конструкции противодымные экраны/занавесы наиболее близки к ним, отличаясь, по сути, лишь менее огнестойкими, негорючими материалами, идущими на их изготовление, некоторыми непринципиальными в данном случае различиями.

Чтобы пробраться через нормативно-бюрократические джунгли и понять, почему такие изделия тем не менее правомерно производятся, устанавливаются и эксплуатируются, необходимо обратиться к ФЗ № 123 от 2008 года (с изменениями от июля 2015), регламентирующего технические аспекты ПБ:

  • Ст. 37, классифицирующая преграды, вводит еще один тип – противопожарные занавесы, шторы, экраны.
  • В п. 2 этой статьи указано, что шторы/экраны наравне с дверями/воротами, люками/клапанами подразделяются на 1, 2, 3 тип, а занавесы относятся к 1 типу.

На основании этого противопожарные шторы, как средство заполнения любых проемов в преградах, ограждающих пожарные отсеки, зоны зданий, наконец-то официально легализованы.

Далее, в ст. 88 ФЗ № 123 конкретизируются требования к ним и места использования:

  • Материалы для производства противопожарных штор/экранов должны быть негорючими.
  • В строительных, технологических/транспортных проемах преград, отделяющих пожароопасные помещения категории В, которые невозможно закрыть воротами/дверями, допускается установка вместо них противопожарных штор/экранов.
  • Шторы с нормируемым пределом огнестойкости, эксплуатируемые в открытом положении, обязательно комплектуются устройствами, обеспечивающими закрывание в автоматическом режиме при пожаре.

Кроме этого, «зеленую улицу» использованию противопожарных штор открывают: СП 2.13130.2012, определяющий обеспечение огнестойкости зданий/сооружений; СП 4.13130.2013, регламентирующий ограничение распространение пожара:

  • Противопожарные шторы относятся к конструкциям зданий, выполняющим функцию преград.
  • В сооружениях вокзалов вместо стен допустимо использование штор/экранов с пределом огнестойкости не меньше E
  • Если в ограждениях лифтовых холлов невозможна установка противопожарных дверей, то необходимо устанавливать экраны с пределом не меньше EI 45, автоматические перекрывающие проемы при возникновении пожара.
  • Портал сцены здания культурно-развлекательного заведения, с залом вместимостью от 800 мест и больше, оборудуется противопожарным газонепроницаемым занавесом из негорючих теплоизоляционных материалов с огнестойкостью не меньше EI
  • Окна/отверстия кинопроекционных/аппаратных, выходящие в зрительный зал, защищаются шторами с огнестойкостью не меньше EI
Читайте также:  Краска для радиаторов (батарей) отопления

На практике, производители штор, как и дверей/ворот, сами разрабатывают конструкцию, подробные технические условия для изготовления серийной товарной продукции, и после прохождения натурных испытаний на огнестойкость, дымогазонепроницаемость получают соответствующие сертификаты соответствия ПБ. Без наличия таких документов эти шторы не могут рассматриваться как противопожарная продукция, а считаться в лучшем случае устройствами для защиты/драпировки строительных проемов, при этом неплохо задерживающими тепло в помещении.

Устройство и как работает

С самого начала необходимо разграничить следующие изделия – противопожарные шторы и противодымные занавесы/экраны.

Устройство противопожарной шторы и принцип работы

Первые предназначены для заполнения проемов, закрывая собой путь огню, интенсивному тепловому потоку, частично или полностью продуктам горения в смежные помещения; вторые – для полного блокирования или частичного ограничения распространения дымового потока.

Следующее различие: противопожарные шторы полностью перекрывают строительный, технологический/транспортный проем в преграде, обеспечивая требуемый нормами предел огнестойкости. Противодымные занавесы/экраны, называемые также иногда шторами, могут опускаться как полностью; так и на высоту дымового слоя, образующегося в защищаемом помещении, определяемую расчетом.

Кроме того, противопожарный/противодымный занавес/экран в отличие от шторы может не иметь боковых направляющих, в корпусе которых движется огнестойкое полотно. Обеспечение защиты проема осуществляется за счет расчетного превышения геометрических размеров полотна по вертикали и горизонтали по отношению к площади проема.

Пример: п. 5.4.5 СП 4.13130.2013 прямо указывает, что противопожарный занавес, отделяющий портал сцены театра с числом мест более 800, должен при опускании перекрыть строительный проем с боков – не меньше чем на 0,4 м, сверху – 0,2 м, обеспечивая при этом газонепроницаемость.

Конструкция противопожарной шторы состоит из основных элементов/деталей:

  • Боковых П-образных направляющих, выполненных из оцинкованной или нержавеющей стали, в которых движется вниз/вверх полотно.
  • Полотна толщиной от 3 до 7 мм, намотанного на вал. Как правило, это композитный материал из термостойких тканей, например, стекловолокна, армированный металлической нитью. Для придания дополнительных свойств, увеличения предела стойкости к огню, воздействию высокой температуры на полотно наносят теплоотражающее и/или термически активное/быстро вспучивающееся покрытие. Термостойкость полотна различных типов достигает значительных величин – до 1100℃.
  • Одного или более валов, с туго накрученным на него полотном, с приводом от электродвигателя, опускающего его. Рулонные шторы движутся со средней скоростью 0, 1 м/с.
  • Электромеханическая часть заключена в защитный кожух/корпус из стали, находящийся вверху всей конструкции. В целом внешне противопожарная штора сильно схожа с защитными жалюзи, закрывающими на ночь окна, двери магазинов и офисов, расположенных на первых этажах зданий. Только вместо наборных металлических полос – армированное огнестойкое полотно.
  • Нижней шины, заполняемой утяжелителями, обеспечивающими ее вес не меньше, чем 4 кг/п. м. Это обеспечивает необходимое натяжение полотна во всех фиксируемых положениях, а также во время подъема/спуска.
  • Фиксаторов полотна в поднятом/рабочем состоянии.
  • Блока управления, подключенного к системе АПС здания, для обеспечения автоматического запуска при поступлении сигнала тревоги.

В «режиме ожидания» огнестойкое полотно шторы находится в скрученном состоянии внутри защитного кожуха, виден обычно лишь край нижней шины, что не портит внешний вид проема; привычно персоналу, посетителям по аналогии с широко распространенными защитными жалюзи.

При срабатывании дымовых, тепловых извещателей, датчиков пламени, на блок управления противопожарной шторы поступает сигнал от прибора АПС, и она автоматически начинает опускаться, закрывая проем, при этом нижний тяжелый край – шина обеспечивает плотное соприкосновение с поверхностью пола.

В результате этого своевременного ограничения распространения огня, начавшийся пожар локализуется внутри защищаемого помещения. За счет естественного в процессе горения снижения содержания кислорода, отсутствия притока свежего воздуха, высвобождения большого количества газообразных продуктов, уменьшения температуры, часто происходит самостоятельное затухание пожара. В других случаях, даже быстроразвивающийся пожар не в состоянии преодолеть такую не очень серьезную на вид преграду.

Наиболее распространена, поставляется заказчикам противопожарная штора EI 60/EI 30. Конкретный выбор зависит от того, какое изделие, с какими нормируемыми пределами огнестойкости по целостности конструкции, способности не пропускать интенсивный тепловой поток от пожара, указано в спецификации проектной документации. Обычно этих показателей вполне достаточно для заполнения большинства строительных объемов в противопожарных преградах.

Изделия с нормируемыми пределами стойкости к огню EI от 90 до 180 являются гораздо более редкими, изготавливаются обычно на заказ, и чаще всего приводимые примеры возможности их производства компанией, это рекламирующий ход, который является лишь частью кампании по привлечению заказчиков/клиентов и ничем иным.

Внимание: иногда за противопожарные шторы по ошибке или в результате навязчивой, но безграмотной рекламы на сайтах поставщиков/посредников, выдают рулонные, секционные ворота, набранные из металлических полос с теплоизоляционным наполнением, а также занавесы/экраны, собранные «в гармошку», не имеющие боковых направляющих. Несмотря на внешнее, некоторое конструктивное сходство – противопожарными шторами они не являются.

Особенности выбора

Для этого нужно четко обозначить, очертить область применения таких изделий, которые предназначены для следующих случаев/целей:

  • Для защиты больших по площади проемов, которые невозможно заполнить противопожарными воротами и дверями.
  • Разделения на пожарные отсеки огромных по площади, строительному объему, сложных по планировке общественных и производственных помещений/зданий, в том числе различных вокзалов, торговых центров, складских комплексов, музеев, театров, крытых парковок автотранспорта.

К преимуществам выбора противопожарных штор в качестве заполнения в противопожарных преградах следует отнести следующее:

  • Используя их, можно разделить помещения или здания на отсеки, секции или зоны практически любой конфигурации, площади. Например, если ширина проема превышает 5–6 м, то шторы выполняются из нескольких полотен внахлест, позволяя надежно защищать любой проем – от двери до портала.
  • Использование противопожарных штор незначительно отражается на дизайне интерьера помещений, тем более что на заказ металлические направляющие, защитный корпус и даже полотно можно окрасить в нужный цвет.
  • В отличие от распашных, откатных/сдвижных, подъемных противопожарных изделий, шторы не сокращают полезный объем помещения.
  • Существуют типы штор, с горизонтальным принудительным разворачиванием огнестойкого полотна, для защиты больших по площади открытых проемов в перекрытиях зданий, что дает архитекторам, проектировщикам новые возможности по увеличению объема зданий без отступления от действующих норм ПБ.
  • Использование водяного орошения, конструктивно входящего в состав изделия, позволяет обеспечить надежный дополнительный рубеж защиты от огня и дыма.

Правила установки и монтажа

изделия монтируются внутри проема, если это позволяют его размеры; или над проемом, для того чтобы оставить полностью свободным проход/проезд через него.

Важно: монтаж, обслуживание, ремонт противопожарных штор, как и других видов, типов заполнений проемов в капитальных преградах с нормируемым пределом огнестойкости – ворот/дверей, клапанов, занавесов/экранов, люков, имеют право выполнять только специализированные предприятия/организации, имеющие соответствующую лицензию МЧС.

Практика вкупе со статистикой убедительно показывают/доказывают, что самодеятельность в таких серьезных вопросах, связанных с безопасностью людей, находящихся в зданиях, часто обходится слишком дорого.

Учитывая, что существуют различные виды противопожарных штор, найти оптимальный вариант из готовой продукции типовых размеров или заказать нестандартное изделие для своего помещения/здания, заключить договор на монтаж, обслуживание заказчику не составит никакого труда и минимума затраченного времени.

Противопожарные шторы: виды и особенности выбора

Обеспечение противопожарной защиты в больших помещениях любого назначения – главная задача систем пожарной безопасности. Чем качественнее и современнее средства, тем ниже пожарные риски.
Противопожарные шторы (завесы) — относительно новое решение в сфере пожарной безопасности. Современные технологии позволяют возводить здания грандиозных размеров. Внутренние помещения могут иметь большую площадь и объём, что делает невозможным применение традиционных противопожарных преград.
Традиционные средства защиты и локализации имеют ограниченный диапазон размеров, массы и прочих технических характеристик. Огнестойкие двери и ворота способны защитить от распространения пожара отдельные помещения небольших размеров. Противопожарные шторы и завесы не имеют ограничений в размерах, благодаря чему могут применяться в помещениях с любой площадью и объёмом. Шторы и завесы справятся с защитой как отдельного кабинета в офисе, так и складского или торгового помещения любого объёма и площади.

Виды противопожарных штор

Существует два вида противопожарных штор:

  • огнезащитные — огнеупорные конструкции, предназначенные для локализации очагов возгорания и защиты от распространения пламени;
  • противодымные — препятствуют распространению продуктов горения по помещению.

Конструктивные особенности

Защитное полотно изготавливают из кремнезёмной нити, которая на 95-99% состоит из диоксида кремния. Кремнезём способен выдерживать температуру до 1200 ⁰С, не токсичен и обладает стойкостью к воздействию кислот и щелочей.
Толщина огнестойкого полотна составляет от 3 до 7 мм. Завесы большой площади армируют стальной жаропрочной нитью. Для повышения эффективности и увеличения предела огнестойкости противопожарные шторы могут оборудоваться системами орошения.
Автоматические противопожарные шторы представляют собой конструкцию, состоящую из следующих основных элементов:

  • короб — служит для размещения электрического привода и вала с намотанным на него полотном;
  • направляющие шины — обеспечивают равномерное опускание заслона и отсекающей шины;
  • отсекающая шина — стальной профиль, закреплённый по всей ширине полотна и обеспечивающий плотное прилегание к полу;
  • полотно — огнестойкая ткань, армированная нитью из жаропрочной стали.

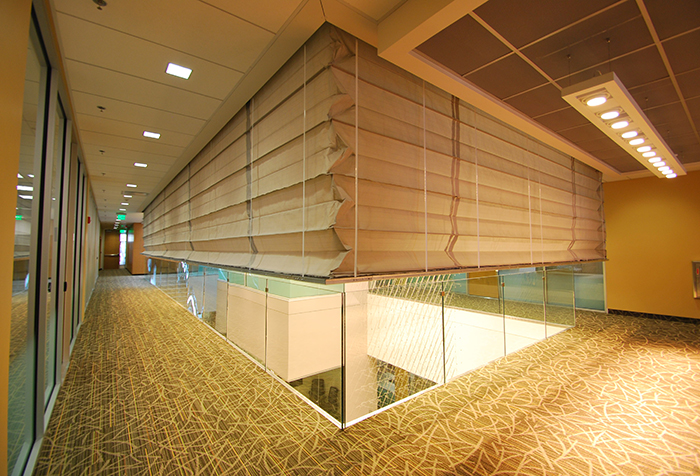

Возможна конструкция по типу «гармошки». Полотно складывается внутри короба и растягивается за счёт веса отсекающей шины, закреплённой на подъёмных тросах.
Противодымные шторы не изолируют помещения или отдельные площади полностью. Они препятствуют распространению дыма, образуя улавливающие «карманы» под потолком.
Завесы могут быть автоматическими или стационарными. Автоматический вариант конструктивно аналогичен огнезащитным шторам. Стационарный вариант подразумевает установку полотен в развёрнутом состоянии и применяется в помещениях, где нет особых эстетических требований.

Управление

Противопожарные шторы (завесы) являются частью автоматической противопожарной защиты здания. Управление осуществляется посредством сигналов от средств автоматизации или в ручном режиме.
На случай аварийного отключения электроэнергии предусматривают наличие автономного питания (от аккумулятора) и дублируют управление ручным постом.

Универсальность форм и размеров

Ширина и высота защитного полотна обуславливаются максимально допустимой площадью в 110 кв. м. При максимальной высоте 8 м ширина не может превышать 13,7 м, а при максимальной ширине 21 м высота не должна быть более 5,2 м.
Для охвата больших площадей используют модульный принцип. Отдельные модули необходимой высоты устанавливают последовательно, формируя защитную завесу любой длины и геометрической формы. Это даёт возможность оградить периметр отдельной зоны (организовать коридор для эвакуации, разделить помещение на несколько частей) или изолировать отдельные объекты внутри здания (эскалаторы, оборудование).

Читайте также:  Интерьер квартиры в стиле прованс

Особенности выбора

На выбор в пользу противопожарных штор в первую очередь влияет возможность их применения в зданиях любого типа и назначения. Завесы могут устанавливаться как в жилых и общественных зданиях, так и в производственных и складских помещениях.
К преимуществам выбора можно отнести следующее:

  • возможность делить помещения на отсеки и зоны практически любой конфигурации и площади;
  • отсутствие размерных ограничений;
  • простота монтажа;
  • противопожарные шторы не сокращают полезный объём помещений;
  • их установка не отражается на дизайне интерьера.

Вы вместе со специалистами пожарной безопасности можете подобрать оптимальный вариант типовых размеров или заказать нестандартный образец.
Важно помнить, что монтаж и обслуживание подобного оборудования следует доверять профильным организациям и предприятиям, имеющим соответствующую лицензию. Такой организацией является «Проактив Безопасность». Заказать проект, оборудование и установку противопожарных штор можно здесь.

Требования к противопожарным шторам

Новое слово в системе пожарной безопасности – противопожарные шторы. Появилось оно на волне архитектурных нововведений, которые сегодня используются при сооружении зданий промышленного и гражданского назначения. Ведь основа пожаробезопасности – это деление его на отсеки, где проемы закрывались огнезащитными дверями, люками и воротами.

Современное строительство – это здания с грандиозными объемами, где проемы подчас имеют размеры на всю высоту постройки или с шириной во всю стену или перегородку (к примеру, автостоянки). Закрыть их традиционными противопожарными перегородками невозможно. К примеру, максимальные размеры ворот – 4х6 метров, что не стоит даже рядом с проемами современных строений. Именно поэтому производителям огнезащитных конструкций пришлось разрабатывать новые сооружения (полностью автоматизированные), которые бы отвечали современным требованиям.

Именно так и появились автоматические противопожарные шторы. По направлению закрытия они могут быть горизонтальными и вертикальными. Ограничений по размерам у них нет: любая высота и ширина. Сегодня производители предлагают шторы с дополнительным орошением полотен водой, что увеличивает их огнезащиту в несколько раз.

Разрекламированная новинка, казалось бы, решение многих проблем. Производители уверяют, что их изделия по прочности не уступят традиционным вариантам закрытия пожарных отсеков. А вот по тепловой защите, по противостоянию от проникновения дыма и токсичных продуктов сгорания они превосходят их. Насколько это правда, будем разбираться.

Правила и нормативы

Итак, начнем с того, что противопожарные конструкции данного типа – продукция не гостированная. И если производитель говорит, что его изделия производятся по ГОСТам и СНиПам, то он явно хочет выдать желаемой за действительное. А попросту, он врет.

Есть всего лишь один стандарт под номером Р 53305-2009, в котором определяются методы испытаний на огнестойкость противодымных экранов. То есть экран, штора, занавесь в других документах не встречаются. Да и в этом слово «шторы» также не присутствует. При этом противодымная заградительная конструкция (экран или занавес) – это изделие, которое гарантирует, что через нее дым и продукты сгорания не пройдут. Но необходимо отметить, что данного вида конструкция изготавливается из материалов, обладающих меньшим показателем огнестойкости, чем те, которые используются в сборке противопожарных штор. И это основное их отличие, хотя есть еще несколько не сильно принципиальных.

Почему же тогда к противопожарным занавесам, шторам и экранам такое послабление. На каком основании они производятся. Основание одно – Федеральный Закон под номером 123, принятый в 2008 году, а точнее, его новая редакция от 2015 года. В нем в статье номер 37, в котором классифицируются оградительные противопожарные конструкции, введен новый термин – противопожарные занавесы, шторы и экраны. Здесь же в пункте №2 есть дополнение, что все оградительные сооружения делятся по нормам на три типа: 1, 2 и 3. При этом занавесы отнесены к типу под номером «1».

Противопожарные шторы в ангарах аэропортов

То есть именно этот закон легализовал устройства этого типа, а значит, их производство. В нем же четко расписаны требования к изделиям и обозначены точные места их использования.

  1. Изготавливаются только из негорючих невоспламеняемых материалов.
  2. Закрывают проемы, которые разделяют собой пожарные отсеки категории «В», при невозможности закрыть их дверьми или воротами.
  3. Если эксплуатируются постоянно в открытом положении, то они должны комплектоваться приборами, при помощи которых производилось бы их закрытие в автоматическом режиме.

Добавления произошли и в двух сводах правил: СП 4.131302013 и 2.13130-2012. В них также стали упоминаться устройства этого типа.

  1. Шторы – это конструкции, которые функционируют, как преграды, и являются неотъемлемой частью здания или сооружения.
  2. В зданиях вокзалов вместо стен можно использовать шторные изделия с пределом огнестойкости «Е» — не меньше.
  3. Монтировать их можно в холлах для лифтов, если стандартными дверями или воротами их перекрыть нельзя. При этом предел огнестойкости экранных изделий должно быть не менее EI Работают такие устройства в автоматическом режиме.
  4. Сцена в театрах от зрительного зала вместимостью не менее 800 человек также должна огораживаться автоматическими противопожарными экранами. Огнестойкость конструкций – EI. При этом они должны быть газонепроницаемыми.
  5. Окна для кинопроекторов в зрительный зал также оборудуются устройствами этого типа.

Тестирование противопожарных штор на огнестойкость

Итак, правовая основа есть. Поэтому производители сами разрабатывают технические условия на основе произведенной экспериментальной продукции, которую подвергают тестированию на предмет огнестойкости, газонепроницаемости. Именно тесты дают им право получить сертификат. Несертифицированные изделия нельзя считать противопожарными. В лучшем случая их можно использовать в качестве приспособлений для отделки или защиты строительных конструкций.

И еще один момент. Шторы и противодымные экраны (занавесы) – два разных изделия. Первые закрывают проемы, чтобы не пропустить через себя в смежные помещения огонь, тепловую энергию и часть продуктов сгорания. Вторые смогут сдержать полностью или с небольшими отклонениями дым и продукты сгорания. Огонь и высокую температуры сдержать они не смогут.

Еще одно различие. Первые полностью закрывают собой пожарный проем. Экраны могут закрывать его полностью или частично – на высоту расположения дымового слоя. Последний параметр рассчитывается с учетом материалов горения и интенсивности пожара.

Шторами закрывают большие пространства

Конструктивные особенности

По своему внешнему виду, конструкции, принципу работы и компоновочным элементам противопожарная штора похожа на рулонный вариант жалюзи для окон или ворот для гаражей. То есть в ее конструкцию входят:

  1. Полотно изготавливают чаще из стекловолокна или ткани с армированием металлической нитью. Его толщина 3-7 мм. Обрабатывают полотно специальными покрытиями, которые при взаимодействии с огнем или при повышении температуры начинают вспучиваться, но не горят. Теплостойкость достигает величины +1100С.
  2. Направляющие из нержавейки или оцинковки П-образного сечения, по которым вверх или вниз перемещается полотно.
  3. Вал, на который при открытии наматывается полотно. Намотка производится туго. Вращение передается от электродвигателя, являющегося неотъемлемой частью вала. Скорость перемещения полотна по вертикали – 0,1 м/с.
  4. Вал с электродвигателем располагается внутри стального кожуха, который устанавливается над пожарным проемом. В открытом состоянии экран не виден, он защищен кожухом.
  5. Шина, располагающаяся в нижней части полотна. Она заполняется тяжелым материалом и выполняет функции утяжелителя, который при закрытии конструкции плотно прижимается к поверхности пола. Плюс обеспечивает натяжку полотна в процессе перемещения и фиксирует ее в закрытом состоянии. Вес 1 п.м шины – 4 кг.
  6. Блок управления и автоматизации. Он подключен к автоматической пожарной системе здания. При срабатывании последней блок срабатывает автоматически, закрывая пожарный проем.

Из каких элементов состоят противопожарные шторы

Режим ожидания – это полотно, смотанное на вал. Из кожуха видна только шина, которая не порти внешний вид помещения.

Как только срабатывают датчики системы пожарной безопасности, они кроме того, что передают сигналы на пульт управления здания, параллельно передают их и на блок управления шторами. Последние тут же реагируют, опускаясь до пола и перекрывая тем самым пожарный проем. К управлению противопожарными шторами никакие другие системы и приборы не подключаются.

Важно понимать, что нижняя шина все время тянет полотно вниз. Чтобы оно само не развернулось, вращая вал, последний удерживают электромагниты, входящие в состав валовой конструкции. По сути, электромагниты – это тормоза. Как только сигнал с пульта управления попадает на блок управления, электромагниты открываются, освобождая вал. Шина начинает тянуть полотно, так происходит закрывание пожарного проема. В этом процессе электродвигатель участия не принимает.

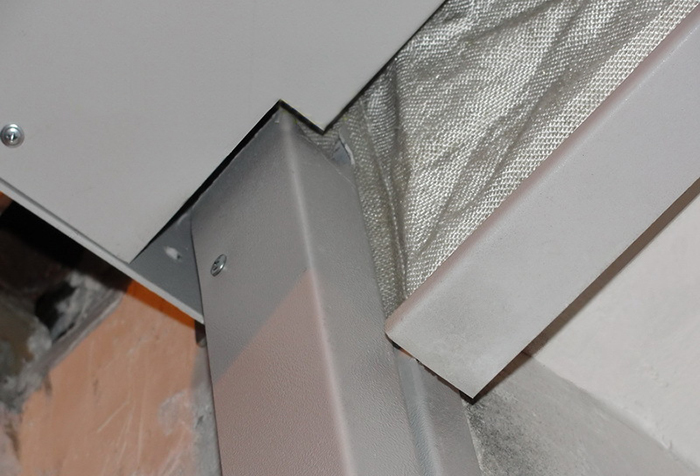

Вал в кожухе, электродвигатель и стеклотканное полотно

После окончания пожара проемы открываются, то есть стеклоткань накручивается на вал. Здесь без электродвигателя не обойтись. Получается так, что он включается только на подъем полотна, соответственно и на открытие пожарного проема.

Самое главное, что опущенное полотно является не только преградой распространяющему огню и теплу. Оно плотно закрывает проемы, тем самым перекрывает доступ в помещения, где происходит пожар, свежего воздуха. Уменьшение концентрации кислорода приводит к затуханию очагов возгорания.

На какие параметры надо обращать внимание при выборе.

  1. Предел огнестойкости, который обеспечивает целостность изделия при расчетной степени пожара.
  2. Способность не пропускать через себя тепловой поток, исходящий из разрастающегося пожара.

Именно эти параметры учитываются при составлении проектно-сметной документации. Эти два параметра, как показывает практика, больше чем достаточно. Сегодня самое надежное противопожарное изделие – это марки EI 60/EI 30. Более мощные по огнестойкости конструкции, к примеру, EI 90-180 в основном изготавливаются на заказ. И хотя производители уверяют, что такие модели – гарантия от любых пожаров, они при этом лукавят. Первые модели справятся к любыми неприятностями, любой сложности. Просто реклама – двигатель торговли, потому что вторые марки стоят в 2-3 раза дороже.

Внимание! На некоторых сайтах производители рекламируют секционные ворота, выполненные из металла, как шторы противопожарные. Никакого отношения эти ворота к шторам не имеют.

Правила и особенности установки

К установке противопожарных штор допускаются только специализированные компании, имеющие лицензию на проведения данного вида работ от МЧС. Изделия приходят в собранном виде – вал с электродвигателем и намотанным полотном. Остается только установить направляющие на боковые плоскости проема и подвесить вал в комплекте. После чего производится подключение блока управления к питанию и системе пожарной безопасности здания.

Читайте также:  Природный камень в ландшафтном дизайне

Монтаж вала производится на опорные стойки или без таковых в зависимости от размеров устанавливаемого устройства. Чем больше его габариты, тем тяжелее прибор. А значит, потребуется кроме крепления к несущим конструкциям здания дополнительные упоры в виде труб или другого вида стального профиля. При этом опоры необходимо прочно прикрепить к напольному основанию.

Конструкция проверяется на предмет правильной работы после окончания монтажного процесса. Обязательно по окончанию монтажа составляется акт приемки. Обратите внимание, что штора в комплекте может устанавливаться к верхней внутренней плоскости проема или на фасадную сторону. Главная задача – провести установку так, чтобы между полотном и плоскостями проема не остались зазоры.

Не все производители предлагают шторные конструкции в собранном виде. Сборку провести несложно (инструкция прилагается), главное – правильно установить полотно, потому что у него одна сторона обработана термостойкими составами, обратная нет. Здесь важно не ошибиться.

Область применения

Понятно, что каких-то строгих ограничений в применении противопожарных штор нет. Но если есть возможность воспользоваться дверьми, люками или воротами, заказчики ставят именно их. Сами же шторы используется, если:

  • необходимо закрыть большие проемы, превышающие стандартные размеры дверей и ворот;
  • нужно разделить на отсеки большие открытые площади, сложные по конфигурации.

Шторами закрывают огромные отсеки торговых площадей

Но есть определенный список преимуществ, почему шторы лучше, чем стандартные традиционные преграды.

  1. С их помощью можно закрыть проемы любой ширины. Даже если ширины одного полотна не хватает, устанавливают несколько полотен с перехлестом краев. Что гарантированно обеспечивает высокую огнестойкость преграды.
  2. Это устройство не порти внешний вид помещения, где оно установлено. Тем более производители сегодня готовы покрасить направляющие, защитный кожух и полотно в любой цвет по требованию заказчика.
  3. Рулонный вариант конструкции – это возможность не загромождать проем и помещение, как это случается с распашными, подъемными, откатными и другими видами противопожарных преград.
  4. Сегодня производители предлагают шторы с горизонтальным открытием. Интересный вариант, позволяющий перекрывать большие помещения в независимости от конфигурации и расположения отсеков. Это большая помощь архитекторам и проектировщикам в проектировании зданий с огромными свободными площадями и объемами, где не будет вступать в противоречие правила пожарной безопасности и архитектурные нововведения.
  5. Дополнение в виде водяного орошения увеличивает огнестойкость устройства, а соответственно и его надежность. При этом вода не только прекрасная защита от огня, но и от дыма.

Внимание! Противопожарные завесы без водяного орошения устанавливаются лишь в том случае, если в горящем помещении присутствует вероятность образования токсичных или ядовитых испарений.

Обобщение по теме

Огнестойкие пожаробезопасные шторы и шторки – это гарантированная защита отсеков от проникновения высоких температур, огня и продуктов горения. Это возможность сохранить жизнь людям и спасти имущество. Поэтому устройства данного типа рекомендованы на всех объектах защиты.

Конструктивные особенности, разновидности и область применения противопожарных штор

Соблюдение требований в области пожарной безопасности является одним из наиболее важных условий ввода в эксплуатацию различных построек. Бурное развитие строительных технологий привело к появлению новых конструкций, предназначенных для защиты от огня и продуктов горения, одной из которых являются противопожарные шторы. Этот вид изделий выступает не только надежной преградой на пути пожара, но и важным декоративным элементом оформления фасада или интерьера помещений разного рода здания, начиная с жилых и общественных, а заканчивая промышленными и коммерческими.

Конструктивные особенности

Защитные характеристики противопожарных штор обуславливаются, главным образом, конструктивными особенностями подобных изделий. В большинстве случаев их конструкция предусматривает наличие следующих элементов и комплектующих:

  • полотно. Изготавливается из стекловолокна или армированной металлическими нитями ткани, которые дополнительно обрабатываются огнезащитными составами. Кроме того, нередко используется многослойная структура полотна, когда два слоя подобной ткани размещаются с обеих сторон негорючего огнемата;
  • направляющие профили, предназначенные для перемещения по ним полотна. Производятся из оцинкованной или нержавеющей стали, обеспечивающей долговечность и высокий уровень прочностных параметров изделия;
  • вал, используемый для наматывания полотна в открытом положении. Он обычно располагается в верхней части проема, оснащается электродвигателем и защищается специальным стальным огнестойким кожухом;
  • шина. Размещается в нижней части полотна. Ее функциональное назначение – обеспечить плотность и герметичность примыкания шторы к поверхности пола;
  • автоматика. Управляющий шторой блок подключен к общей противопожарной системе постройки и предназначен для автоматического закрывания шторой проема при возникновении пожара.

Несмотря на относительную простоту конструкции, современные противопожарные шторы являются высокотехнологичным изделием, способным эффективно исполнять возложенные на них функции даже в самых сложных условиях.

Виды применяемых на практике противопожарных штор

В настоящее время наиболее часто используются три вида рассматриваемых конструкций. Самыми популярными являются вертикальные противопожарные шторы. Они предназначены для закрытия проемов или разделения на отдельные изолированные участки большого по площади помещения.

Второй вид изделий – это горизонтальные противопожарные шторы. Их основной функцией выступает перекрытие пространства здания, причем в большинстве случаев оно осуществляется на одном уровне с междуэтажным перекрытием.

Третий вид противопожарных штор – так называемые гармошечные. Они предназначены для защиты отдельных механизмов или оборудования, например, лифтов или эскалаторов, эксплуатация которых позволит произвести эвакуацию людей из горящего здания.

Область использования и преимущества современных противопожарных штор

Противопожарные шторы применяются, прежде всего, для решения двух основных задач. Первая из них – это защита от негативных воздействий пожара больших проемов. Дело в том, что установка штор в подобной ситуации обходится намного дешевле монтажа огнестойких ворот или дверей, обеспечивая сопоставимый с ними уровень защиты. Более того, в подавляющем большинстве случаев противопожарные шторы заметно выигрывают у альтернативных вариантов и в плане эстетических характеристик.

Вторая важная задача, для решения которой используются противопожарные шторы – это разделение на отдельные отсеки больших по площади и сложных по конфигурации помещений таких зданий, как вокзалы, крупные развлекательные и торговые комплексы, аэропорты и т.д. Наличие противопожарных штор в подобной ситуации позволяет не только обеспечить условия для эвакуации людей, но и способствует локализации пожара в ограниченном пространстве. Важно отметить, что всего этого удается добиться при весьма ограниченных финансовых расходах, что выступает еще одним серьезным аргументом в пользу использования рассматриваемых конструкций.

Противопожарные шторы: строение, виды, особенности

Габаритные и просторные помещения должны быть оснащены всем необходимым на случай неожиданного воспламенения. К группе данных изделий относят и противопожарные шторы. Экраны особого строения не только помогут в случае опасности разделить комнату на отсеки, но и создадут надежное препятствие для распространения огня, дыма, нестерпимого жара. Это позволит правильно организовать процесс эвакуации и снизит ущерб. При необходимости из подобных конструкций создается коридор, обеспечивающий пути для отхода.

Описание и преимущества

Сегодня противопожарные шторы изготавливают из инновационного высокотехнологичного материала, способного выдержать до 2-3 часов воздействия пламени. Полотно экрана намотано на вал и абсолютно незаметно до возникновения чрезвычайной ситуации и приведения механизма в действие. Это основное преимущество конструкций перед громоздкими противопожарными воротами.

Защитные системы с одинаковым успехом используются на промышленных предприятиях, складах, вокзалах, музеях, торговых центрах, крытых парковках, автозаправках, гостиницах, офисных помещениях. Их устанавливают в новых и уже длительное время эксплуатируемых зданиях.

Чаще всего противопожарные шторы устанавливают на:

  • воротные и дверные проемы;
  • лифтовые ворота;
  • окна;
  • потолки (при необходимости сегментирования комнаты на зоны);
  • фасады зданий при их близком расположении друг к другу.

Конструкции созданы таким образом, что не нарушают дизайнерских задумок, не сокращают полезный объем пространства. Чаще всего противопожарные шторы готовят под заказ, поэтому они могут быть использованы для зданий и сооружений практически любых габаритов.

При выборе оптимальной системы экранов необходимо хорошо продумать метод управления конструкциями и место установки пульта. Обычно его располагают в максимально доступной, но хорошо защищенной локации.

Строение экранов, их базовые характеристики

Обладая незначительными различиями, все автоматические противопожарные шторы состоят из следующих элементов: короб из оцинкованной стали, в котором располагается полотно шторы, намотанное на вал, электродвигатель, направляющие, нижняя утяжеляющая планка, управляющее оборудование.

  • Полотнище занавески выполнено из особого негорючего материала, имеющего минимальную теплопроводность. Сырье абсолютно безопасно для здоровья, даже при тлении и горении.
  • Направляющие шины изготавливаются из особых гнутых профилей, что обеспечивает четкое вертикальное положение полотнища, надежную герметизацию проема.
  • Нижняя тяжелая планка обеспечивает шторе жесткость и хорошее сцепление с горизонтальной поверхностью.
  • Электронная часть включает блок питания, двигатели, аккумулятор и управляющую систему. Противопожарные шторы можно подключать к системе пожарной тревоги, что позволит автоматически их активировать при поступлении соответствующего сигнала.

Современные производители предлагают широкий выбор расцветок защитных систем. Можно подобрать оригинальный и подходящий по дизайну тип декорирования короба.

Особенности управления противопожарными экранами

Противопожарные шторы действуют в соответствии с сигналами с пульта управления. Чтобы не допустить форс-мажорных ситуаций, необходимо ограничить доступ к управляющей системе и регулярно проверять правильность установленных режимов.

В автоматическом режиме опускается полотно довольно быстро – около 15 см в секунду. Функциональность занавесок зависит от уровня заряда аккумуляторов. Производители рекомендуют регулярно проводить проверку систем с целью установки неисправностей или мелких технических сбоев.

Занавески с функцией защиты от дыма

Противопожарные шторы с функцией защиты помещения от дыма способны регулировать направление дымового потока, останавливать его распространение по залу и проникновение в смежные помещения. В данном случае также используется специальная материя, устойчивая к огню.

Подобные системы монтируются блоками, их длина может достигать 6 метров. Стоит учесть, что при стыковке блоков необходимо оставить на нахлест не менее 30 см. Система установки здесь довольно сложная, существует немало технических нюансов, поэтому после монтажа конструкции необходимо несколько раз проверить качество работы и исключить все технические ошибки или неполадки.

Вывод

На сегодняшний день противопожарные шторы используются не только в помещениях социального назначения, но и даже в жилых домах. Обычно это особые негабаритные системы, которые устанавливаются между комнатами, отсекают кухню или внутренний проход к гаражу.

Стоимость подобных конструкций не так высока, как это может представляться. Учитывая качество современных систем, можно не сомневаться, что они прослужат много лет (и, будем надеяться, никогда не понадобятся). Но в случае форс-мажора подобное изделие поможет заметно снизить размер ущерба и сохранить здоровье.

Ссылка на основную публикацию
