Теплый пол: что такое, как сделать своими руками

Как сделать теплый пол в частном доме своими руками – виды, правила монтажа, пошаговое руководство

Один из вариантов обогрева частного дома заключается в обустройстве теплых полов. Ключевое достоинство такой системы отопления – прогрев жилых помещений с самого нижнего уровня, в результате чего в доме создается максимально комфортный микроклимат. Конструкцию теплого пола нельзя назвать сложной, но ее монтаж имеет определенные нюансы, о которых необходимо знать. Данная статья ответит на вопрос о том, как сделать теплый пол в частном доме своими руками.

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Подготовка основания для всех видов и вариантов теплых полов

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

1. Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
2. Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
3. Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
4. Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
5. Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
6. Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
7. Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
8. Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

• Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
• Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
• Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Устройство водяного теплого пола своими руками

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

1. Трубы. Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
2. Коллектор. Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
3. Циркуляционный насос. Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
4. Демпферная лента. Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
5. Крепежные элементы. Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Укладка труб в частном доме

Чтобы водяной теплый пол работал эффективно и был достаточно надежным, трубы нужно укладывать на определенном расстоянии друг от друга. Обычно значение шага варьируется в пределах от 15 до 35 см и определяется в зависимости от требуемой теплоотдачи – для более эффективного нагрева шаг нужно уменьшать. Экономить на трубах не стоит – слишком большой шаг приведет к неравномерному прогреву участков пола, что приведет к ощутимому снижению комфорта.

Суммарная длина труб для одного помещения рассчитывается по следующей формуле:

• D = S / M * k, где
• D – общая длина труб,
• S – площадь комнаты,
• M – шаг укладки,
• k – коэффициент запаса, варьируется в пределах от 1,1 до 1,4.

Обычно для 1 кв.м. площади помещения требуется около 1,5-3,5 м труб.

Важный момент – раскладка трубопровода, которая может выполняться по одной из следующих схем:

1. «Змейка». Хороший вариант для небольших помещений. Поскольку площадь невелика, температура в трубах практически не снижается на протяжении всего контура.
2. «Улитка» и «двойная змейка». Такие варианты раскладки подойдут для помещений среднего размера. Благодаря близкому расположению подающего и обратного контура пол будет прогреваться равномерно.
3. Схема, включающая несколько контуров. Для полноценного и эффективного отопления больших помещений целесообразнее всего обустраивать несколько отдельных контуром, которые обеспечат хорошую теплоотдачу и будут достаточно надежными.

Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

1. Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
2. Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
3. Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
4. Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
5. Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
6. Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Устройство и виды электрических теплых полов

При необходимости укладки теплого пола в отдельной комнате, то более актуальной будет электрическая отопительная система. Чаще всего электрический теплый пол используется в качестве вспомогательного или локального отопления. Такая система обязательно подключается к терморегулятору, который включает и выключает систему по мере необходимости.

В конструкцию электрического теплого пола входят нагревательные элементы, подключенные к электросети. При подаче напряжения они нагреваются и отдают тепло напольному покрытию, за счет чего и обеспечивается отопление. Читайте также: “Как правильно сделать теплый пол – монтаж водяного и электрического пола”.

Существуют следующие виды электрических теплых полов:

1. Пленочные. Самый популярный вид нагревателей, основным достоинством которых является небольшая толщина. Конструктивно пленочные нагреватели представляют собой пластины из карбона, скрепленные друг с другом токопроводящими дорожками и изолированные полимерным материалом.
2. Кабельные. В основе данного вида нагревателей лежит кабель, имеющий высокое сопротивление, благодаря чему при прохождении тока изделие генерирует тепловую энергию. Шаг укладки кабельных нагревателей можно варьировать, тем самым влияя на интенсивность обогрева помещения.
3. Стержневые. Основным конструктивным элементом являются карбоновые стержни, соединенные посредством проводов в цельную конструкцию. Самый мощный и надежный, но очень дорогой тип электрических нагревателей. Читайте также: “Как сделать электрический теплый пол своими руками – виды теплого пола, правила укладки”.

Монтаж пленочного теплого пола

Пленочный теплый пол – это самая распространенная система, что в немалой степени обуславливается простотой ее укладки.

Электрический теплый пол в частном доме с нуля обустраивается по следующей технологии:

1. Укладка отражающего материала. Настоятельно рекомендуется укладывать под пленочный теплый пол теплоотражающий фольгированный материал, который предотвратит прохождение тепла в подпольное пространство.
2. Раскрой пленки. Пленку желательно нарезать как можно меньше, чтобы снизить количество используемых проводов. Нарезка пленки может осуществляться только по нарисованным на ней линиям разреза – это позволяет избежать повреждений внутренних элементов материала.
3. Укладка пленки. Подготовленные нагревательные элементы выкладываются на основание и выравниваются. Крепить полосы пленки можно скотчем, но края лучше не крепить, чтобы было проще подключать их к сети.
4. Подключение полос. На участках, где располагается токопроводящая дорожка, нужно раскрыть пленку и прикрепить к ней зажим.
5. Изоляция контактов. Каждый контакт и участок, где полосы были разрезаны, нужно самым тщательным образом изолировать. Хорошим вариантом изоляции являются бутиловые пластины, обычно идущие в комплекте с остальными элементами теплого пола. Такими пластинами контакты попросту обжимаются.
6. Подключение терморегулятора. Выводы пленки нужно подключить к терморегулятору, руководствуясь указаниями на его корпусе или в инструкции. Систему нужно обязательно включить и убедиться в том, что все полосы работают.
7. Монтаж напольного покрытия. Если нагревательные элементы функционируют в штатном режиме, то можно смело накрывать их выбранным напольным покрытием.

Заключение

Обустроить теплый пол очень легко – все виды теплых полов в частном доме без проблем собираются своими руками. Готовая система обеспечит полноценный прогрев комнаты и должную степень комфорта.

Сделать теплый пол своими руками: пошаговая инструкция, как сделать теплый пол дома

Система теплого пола станет прекрасным дополнением основной отопительной системы. Также теплый пол может спокойно выполнять функции основного обогрева без необходимости применения дополнительных приспособлений.

Сделать теплый пол своими руками

Нередко владельцы решают выполнять монтаж теплого пола собственными силами. И если для подключения электрической системы необходимо владеть навыками выполнения электротехнических работ, то самостоятельное обустройство водяного теплого пола под силу каждому. Ознакомьтесь с инструкцией и приступайте к работе.

Сделать теплый пол своими руками

Подготовительные работы

Первый шаг

Демонтируйте старую стяжку до самого основания. Контролируйте, чтобы перепады поверхности не превышали 1 см.

Демонтируйте старую стяжку

Второй шаг

Уложите на тщательно очищенную поверхность слой гидроизоляционного материала.

Гидроизоляция

Третий шаг

Закрепите по периметру помещения демпферную ленту. Если ваша система будет состоять из нескольких контуров, ленту также необходимо уложить по линии между данными контурами.

Закрепите по периметру помещения демпферную ленту

Четвертый шаг

Утеплите основание. Теплоизоляционный материал, равно как и порядок утепления, выбирается индивидуально в соответствии с условиями конкретной ситуации.

Так, если система будет использоваться в качестве дополнения к основному обогреву, будет достаточно уложить фольгированный полиэтилен.

Утепление фольгированным пенополиэтиленом

В большинстве же ситуаций в качестве теплоизоляционного материала используется пенопласт либо другой подходящий материал.

Также в продаже доступны утеплители, разработанные специально для монтажа в комплексе с трубами теплого пола. В их структуре уже присутствуют каналы под укладку труб.

Пятый шаг

Уложите поверх теплоизоляции армирующую сетку. Она поспособствует увеличению прочности стяжки, которой вы зальете трубы.

Уложите поверх теплоизоляции армирующую сетку

При этом трубы системы можно будет прикрепить непосредственно к сетке, исключив необходимость применения специальных клипс и полосок. В данном случае для крепления можно будет использовать обыкновенные пластиковые стяжки.

Крепление труб к сетке пластиковыми стяжками

Рекомендации по выбору и монтажу труб

Вам нужно выполнить индивидуальный расчет и определить оптимальные параметры укладки труб для каждого отдельного помещения.

Расчет проще всего выполнить с помощью специализированной программы – это даст вам возможность сэкономить время и силы.

Высчитать требуемую мощность для каждого отдельного контура исключительно по формулам достаточно тяжело. Такой расчет требует учета множества параметров. При этом малейшая ошибка может привести к крайне неблагоприятным последствиям.

Расчет системы теплого пола

Чтобы выполнить расчет системы вам нужно знать следующие параметры:

• габариты обогреваемой комнаты;
• материал изготовления перекрытий, перегородок и несущих стен;
• особенности утеплителя под систему полов с подогревом;
• вид финишного покрытия пола;
• диаметр труб, применяемых для обустройства системы полов с подогревом, а также материал их изготовления;
• мощность нагревательного котла. Проектирование системы теплого пола

Расход трубы теплого пола при монтаже

Перечисленные параметры позволят вам рассчитать оптимальную длину укладываемых труб, а также подходящий шаг их размещения для обеспечения необходимого уровня теплоотдачи.

Также вы должны подобрать подходящий маршрут укладки труб. Помните: при прохождении по трубам вода постепенно теряет тепло. Поэтому распределение элементов системы нужно выполнять с учетом ряда важных нюансов, а именно:

• трубы рекомендуется начинать укладывать от менее теплых (наружных) стен помещения;
• если труба вводится в помещение не со стороны наружной стенки, то часть трубы от места ввода к стене надо утеплить;
• в целях постепенного снижения интенсивности нагрева от наружных стен комнаты к внутренним применяется вариант укладки «змейкой»;
• в целях обеспечения равномерного прогрева пространства в комнатах, не имеющих наружных стен (гардеробы, ванные и пр.) следует использовать метод монтажа по спирали. При этом спираль должна развиваться от края помещения в его середину.

Наиболее часто используемый шаг укладки труб теплого пола – 300 мм. В местах с увеличенными потерями тепла шаг размещения труб можно уменьшить до 150 мм.

Расположение труб

Дополнительно вам нужно рассчитать такой показатель как гидравлическое сопротивление труб. Это значение повышается параллельно с увеличением длины контура и каждым изгибом.

Желательно, чтобы сопротивление труб в контурах, подключенных к общему коллектору, было одинаковым. Для этого нужно разделять особенно большие контуры на несколько контуров поменьше. К особенно большим в данном случае относятся контуры, длина трубы которых превышает 100 м.

Также специалисты настоятельно не рекомендуют обогревать несколько комнат одним контуром. Мансардные этажи, застекленные веранды, балконы и т.п. комнаты должны обогреваться отдельным контуром системы. В противном случае эффективность обогрева существенно уменьшится.

Руководство по монтажу системы полов с подогревом

Приступайте к монтажу системы. Работа выполняется в несколько этапов.

Первый этап – коллектор

Монтаж коллектора выполняется в специально предназначенный для этого коллекторный ящик. Обычно толщина подобного ящика равна 120 мм. Габариты подбирайте в соответствии с размерами коллекторной грубы и с учетом размеров разного рода дополнений типа датчиков сливов, давления и т.д.

Коллектор: внешний вид и схема работы

Обустраивайте коллекторную группу так, чтобы под ней остался зазор, достаточный для загиба труб.

Установите коллекторный шкаф. Сделайте это так, чтобы показатели длины труб от каждого отапливаемого помещения и контура системы были приблизительно одинаковыми.

Основные элементы коллекторного узла

Чаще всего коллекторные шкафы попросту монтируются в стены – 120-миллиметровая толщина позволяет это сделать. Коллекторный ящик должен быть установлен выше уровня системы подогрева пола.

Важно помнить: создавать разного рода ниши в несущих стенах категорически не рекомендуется, а в большинстве ситуаций даже строго запрещается.

Сборка коллекторного шкафа выполняется в соответствии с прилагающейся инструкцией, поэтому никаких проблем и затруднений на этом этапе у вас не возникнет.

Пример подключения коллектора теплого пола

Второй этап – нагревательный котел

Прежде всего, выберите котел подходящей мощности. Оборудование должно нормально переносить поступающие нагрузки и иметь определенный запас мощности. Расчет предельно прост: вы суммируете мощность всех систем полов с подогревом и добавляете 15-процентный запас.

Котельное оборудование

Циркуляция теплоносителя в рассматриваемой системе обеспечивается насосом. Конструкция современных котлов включает в свой состав подходящий насос изначально. Обычно его мощности достаточно для обеспечения нормального функционирования системы в помещениях площадью до 120-150 м 2 .

В случае же если габариты помещения превышают приведенные значения, вам придется установить дополнительный насос. В таких ситуациях насосы устанавливаются в отдаленных коллекторных шкафах.

Котельное оборудование

Непосредственно на местах ввода и вывода теплоносителя из котла необходимо смонтировать запорные клапаны. При помощи этих приспособлений вы сможете отключать нагревательное оборудование при появлении такой необходимости, к примеру, для ремонта или профилактического обслуживания.

Чаще всего домашние мастера отдают предпочтение электрическим нагревательным котлам – они наиболее просты в монтаже и очень хорошо показывают себя при работе в комплексе с системой теплого пола. Для установки и подключения оборудования достаточно попросту следовать положениям инструкции производителя.

Цены на модельный ряд отопительных котлов

Третий этап – трубы

Укладка труб выполняется в соответствии с предварительно подготовленной схемой. Для крепления элементов обычно используются профили с отверстиями для размещения шурупов.

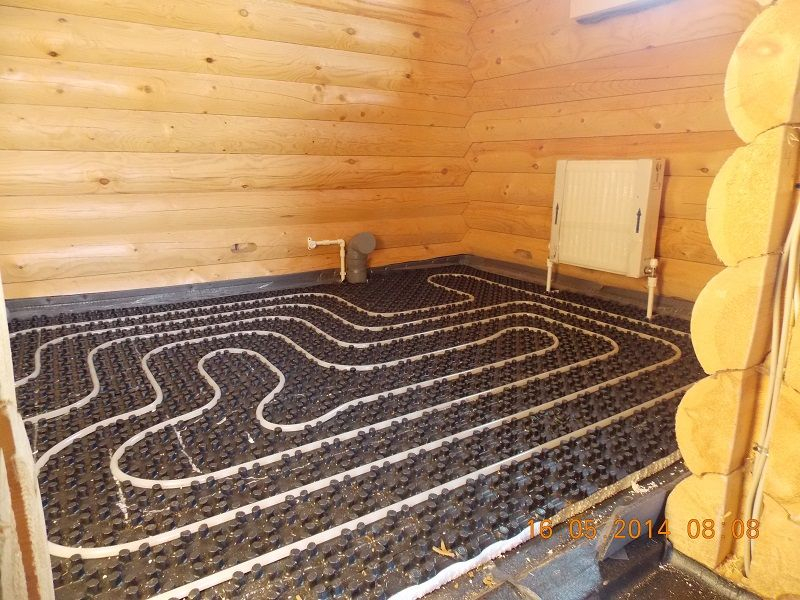

Также вы можете прикрепить трубы к сетке при помощи пластиковых стяжек – об этом уже упоминалось ранее.

Панели можно соединять, укладывая их внахлест, прижимая к ряду выступов

При креплении труб следите, чтобы их не пережимало чересчур туго – лучше, когда петля свободная.

Изгибы старайтесь делать максимально аккуратными, соблюдая, при этом, рекомендации по минимально допустимому радиусу. В случае с полиэтиленовыми трубами данный радиус обычно составляет 5 диаметров трубы.

Подключение труб

Если вы пережмете полиэтиленовую трубу чересчур сильно, на ее изгибе образуется полоска белесого оттенка. Это свидетельствует о возникновении залома. Использовать подобные трубы запрещается – в месте залома очень быстро появится прорыв.

Подключение труб системы к коллектору выполняйте с применением фитинга либо же евроконусной системы.

После завершения монтажа системы обязательно проверьте теплый пол. Для проверки залейте воду, подайте давление порядка 5 бар и оставьте теплый пол в подобном состоянии на сутки. Если спустя 24 часа не будет отмечено никаких заметных расширений и протечек, можете приступать к обустройству стяжки.

Четвертый этап – стяжка

При заливке бетонной стяжки к трубам должно быть подано рабочее давление. После заливки стяжку нужно оставить сохнуть на месяц. Лишь после полного набора прочности стяжки можно переходить к укладке финишного покрытия.

При формировании бетонной стяжки нужно учитывать ряд важных особенностей, связанных с характером распределения тепловой энергии в толще заливки и применяемом финишном покрытии.

В случае если будет укладываться плитка, толщина стяжки должна составлять около 30-50 мм. Либо же вы можете уменьшить расстояние между трубами до 100-150 мм. В противном случае тепло будет распределяться абсолютно неравномерно.

В случае укладки линолеума, ламинатных панелей и пр. толщина стяжки должна быть еще меньшей. Для упрочнения заливки в подобной ситуации надо использовать дополнительную укрепляющую сетку, укладываемую поверх труб.

Стяжка

Цены на различные виды стяжек и наливных полов

Таким образом, укладка системы теплого пола без особых проблем выполняется собственными силами. Нужно лишь следовать приведенным положениям инструкции и ответственно подходить к выполнению всех мероприятий.

Теплый пол

Видео – Сделать теплый пол своими руками

Теплый пол: что такое, как сделать своими руками

Теплые полы гарантируют равномерное прогревание всего помещения, могут быть основным или дополнительным звеном отопительной системы.

Если планируется укладка плитки, то монтаж обогревательных элементов необходим, так как кафель по своей структуре всегда холодный и по нему невозможно ходить босиком. Устройство обогреваемых полов актуально на остекленных балконах, в ванных комнатах, банях и верандах. Рассмотрим, что такое теплый пол, и как выполнить установку своими руками.

Виды обогревательных элементов

Часто напольный подогрев комбинируют с центральным отоплением

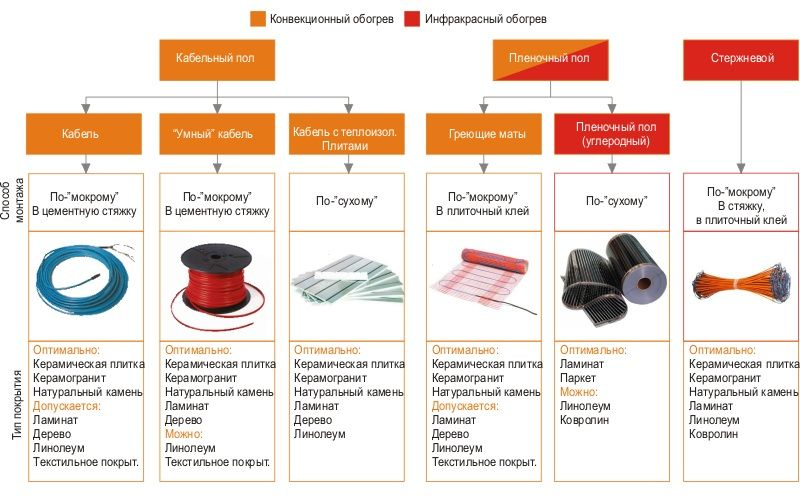

Рассмотрим, какие бывают виды теплых полов, что это такое, по какому принципу работают. В зависимости от источника используемой для обогрева энергии теплые полы делятся на электрические и водяные.

Обогревательные элементы, работающие от электричества, целесообразно применять для обогрева отдельной площади в комплексе с централизованным или автономным отоплением.

Как основной источник отопительной системы их применять экономически невыгодно из-за высокой стоимости электроэнергии.

Виды и характеристики:

Электронагревательные кабели

Электроконтур можно залить стяжкой

Подходят для использования, как основной элемент для прогрева пола, и состоят из нарезанного на секции кабеля, требующего устройства бетонной стяжки.

Укладываются кабели внутри стяжки зигзагом, при этом в системе предусмотрен датчик температуры, который включается только при охлаждении помещения ниже заданных параметров.

Преимущества кабельных теплых полов:

• экономный расход электроэнергии;
• срок эксплуатации 15—25 лет;
• провод защищен от механических повреждений, так как находится внутри бетонного основания;
• регулировка температуры нагрева с помощью датчика.

• большее потребление электроэнергии больше, чем при водяном отоплении;
• излучает электромагнитные волны.

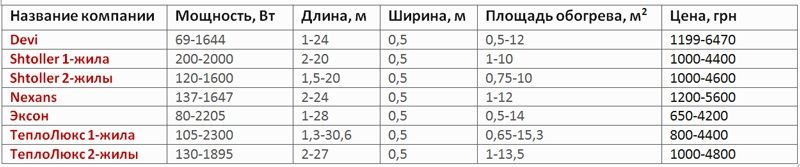

Элементы кабельного пола имеют самую низкую стоимость по сравнению с другими электрическими обогревательными элементами, но процесс их монтажа самый трудоемкий.

Виды кабельного отопления

Нагревание помещения происходит за счет одножильного или двужильного кабеля.

В одножильном варианте прогрев полов происходит равномерно, распределяется по всей длине по типу спирали. Кабель нужно закольцовывать, чтобы замкнулась цепь.

Двужильный кабель состоит из двух проводников: один работает по типу спирали, второй замыкает цепь через концевую муфту.

Самым экономичным вариантом является монтаж саморегулирующегося двужильного кабеля. В нем проводники разделены матрицей, которая при прохождении тока нагревается.

При этом, чем выше ее температура, тем меньше проходит тока.

При полном нагревании матрица закрывается и препятствует прохождению электричества. Двужильный кабель более безопасный он излучает меньше электромагнитных волн.

Двужильный и одножильный кабели

Выпускаются подвиды кабельного теплого пола, адаптированные под определенные условия:

• используются в помещениях с низкой стоимостью электроэнергии (в квартирах с электрическими плитами), аккумулируют тепло;
• кабельные элементы, адаптированные под обогрев полов с деревянным покрытием, имеют два датчика, поддерживающих температуру, допустимую для деревянного покрытия;
• стандартный вариант, устанавливающийся внутри бетонной стяжки.

Для каждой комнаты монтируется собственная система теплого пола со своим датчиком температуры. Если подключить терморегуляторы к общему термостату, он не сможет адекватно отрегулировать заданный уровень температуры для каждой комнаты.

Установка кабельного пола

Под терморегулятор придется штробить стены

Правильная установка кабельной системы теплого пола обеспечит безопасную и надежную работу на протяжении нескольких десятков лет.

Сначала выбираем место для установки терморегулятора, сверлим отверстие для монтажа датчика. От этого места делаем штробу по стене к полу для прокладки проводов.

1. Выполняем ремонт бетонного основания, заделываем имеющиеся сколы, трещины бетонным раствором, очищаем от пыли.
2. Выравниванием основание, укладываем металлическую сетку, заливаем стяжку толщиной 35-50 мм.
3. Когда плита полностью высохла, наносим два слоя грунтовки. Для повышения теплоизоляции помещения укладываем пенополистирол или фольгированный материал, стыки закрываются специальным скотчем.
4. С шагом 500 мм закрепляем на полу монтажную ленту. На ней предусмотрены скобы для крепления обогревательных элементов.

После проверки системы залейте кабель раствором

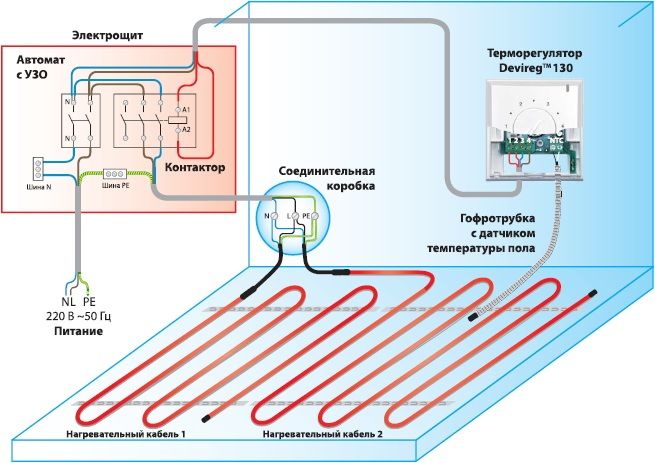

Схема подключения всех элементов:

Датчик температуры обогреваемого пола устанавливается вдоль кабеля на длину не менее 0,5—1 м. Если кабельный пол с подогревом монтируется, как основной источник отопления, приобретаем систему из расчета мощности 250 Вт на квадратный метр площади.

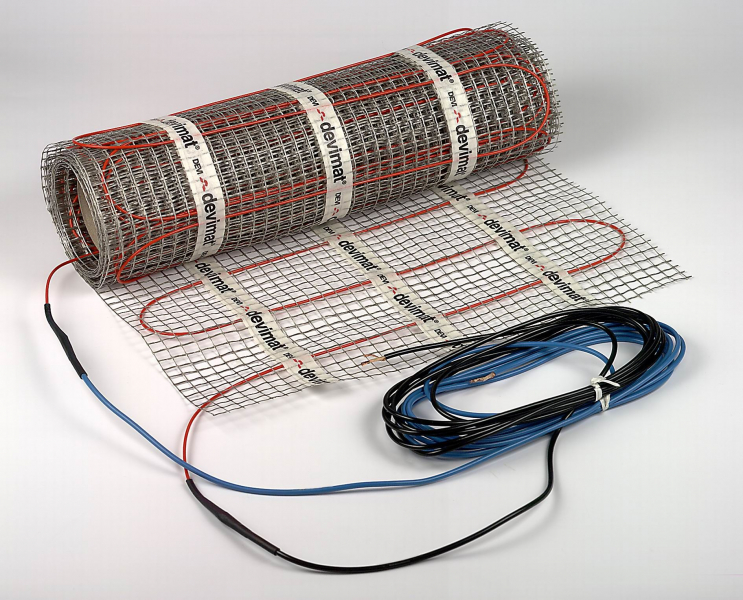

Нагревательные маты

Состоят из одножильных или двужильных кабелей, закрепленных на сетке из стеклоткани в виде змейки.

Устанавливаются экземпляры на плиту с использованием клея для монтажа кафельной плитки.

Раскладывать электрические теплые полы с подогревом нужно осторожно, так как система обладает повышенной хрупкостью.

Недостатками является высокая стоимость и быстрое остывание помещения при выключении системы.

• малая толщина;
• легкий вес;
• безопасность, малое излучение электромагнитных волн.

К недостаткам относится высокая стоимость.

По технике безопасности запрещено укорачивать нагревательный кабель, вносить изменения в конструкцию регулятора температуры, производить ремонтные работы с прибором, включенным в сеть.

Установка электрических матов

Перед монтажом зарисовываем схему расположения кабелей теплого пола с подогревом. Что это такое электрические маты, как они устанавливаются можно увидеть на схеме:

Подготовительные работы и установка датчика делаются так же, как и при монтаже кабельного пола. Предварительно проверяем работоспособность матов, замеряем сопротивление.

На фольгированный теплосберегающий материал раскладываем систему согласно схеме. Датчик температуры устанавливается в гофрированной трубе между нитками кабеля, конец гофры закрывается заглушкой. Электрические маты заливам клеем по плитке толщиной 3—4 мм или самовыравнивающейся смесью. Укладываем кафельную плитку.

Теплые полы из нагревательных матов можно укладывать только на площади, свободной от мебели, или с высотой ножек более 30 мм. Включаем подогрев пола только после полного высыхания основания.

Пленочный инфракрасный пол

Нагревательный элемент ик-пола — графит или карбонатная паста

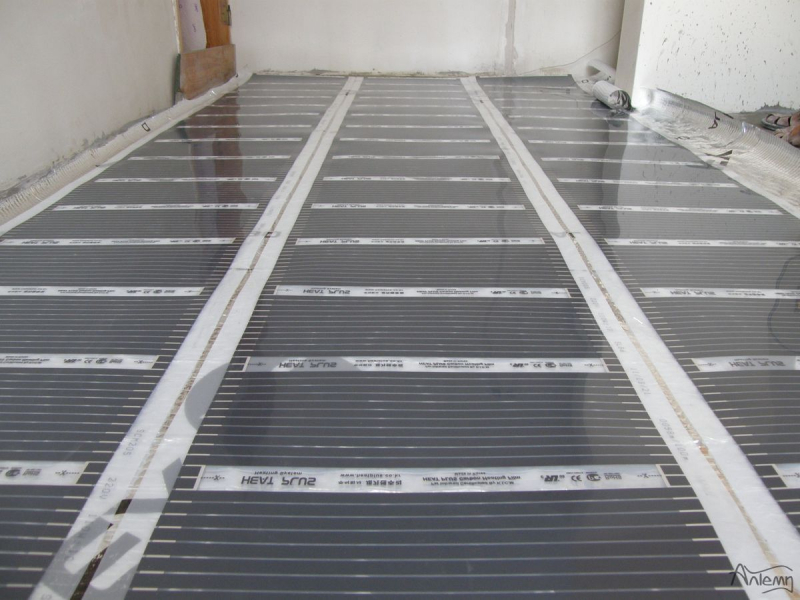

Нагревательными элементами служат полосы из графита или карбонатной пасты, запаянные в пленку, устойчивую к воздействию высоких температур. Они излучают при помощи медных проводников длинные волны, которые нагревают пол, предметы в помещении, воздух. Имеют толщину 0,33 мм.

Для повышения теплоизоляции укладываем под обогревательные элементы пенополистирол или фольгированный материал.

Инфракрасный рулонный пол

• не требует сложной подготовки поверхности;
• легко и быстро устанавливается;
• возможность перемещения в другое помещение;
• экономичность;
• не затрачивается время на высыхание стяжки;
• подходит к укладке под любой финишный настил;
• пол прогревается за 30 мин, тепловые волны излучаются от всей плоскости;

Инфракрасный пол является самым комфортным для человека, он не пересушивает воздух, но не подходит для использования во влажных помещениях.

Благодаря параллельному соединению элементов, система не прекращает работы при повреждении отдельного участка.

Установка инфракрасного пола

Даже не имея навыков в строительных работах, легко осуществить монтаж инфракрасного пола с подогревом своими руками. Подробнее о монтаже смотрите в этом видео:

Последовательность выполнения работ:

1. Подготавливаем поверхность, выравниваем, грунтуем.
2. Расстилаем фольгированный теплоизоляционный материал, стыки закрываем скотчем.
3. Делаем штробу, подводим электричество, устанавливаем датчик температуры.
4. Укладываем инфракрасный обогрев пола так, чтобы элементы не касались друг друга. От стен отступаем 50 мм, от приборов отопления – 100 мм.
5. Для изоляции стыков применяем битумную мастику.
6. Растягиваем в качестве пароизоляции полиэтиленовую пленку достаточной плотности.
7. Настилаем финишное покрытие.

Фольгированный материал всегда укладывается металлизированным слоем наружу.

Водяные полы

Подогрев пола осуществляется с помощью системы труб, по которым функционирует горячая вода. Нагретый воздух поднимается от пола вверх, равномерно прогревая комнату.

Водяные полы не подходят для установки в квартирах, так как при подключении к центральной отопительной системе упадет давление в стояках. Оформить разрешительные документы на установку водяного пола в многоквартирном доме очень проблематично и дорого. При порыве трубы придется оплачивать ремонт соседям.

Водяные полы менее энергозатратны

Принцип работы системы очень прост:

• на поверхности монтируется гибкая труба, по которой подается горячая вода к трубопроводу, установленному внутри стяжки;
• для регулировки температуры используется смеситель, установленный на теплоносителе;
• в комплекте монтируется насос и коллектор.

• затраты на прогрев водяного пола меньше, чем при использовании электрических систем отопления;
• отсутствие видимых обогревательных приборов;
• надежность и безопасность;
• равномерное прогревание больших по площади помещений.

Под водяной контур подложите фольгированный теплоизолятор

• сложность установки и привлечение специалистов обойдется не дешево, но один раз затраченный средства окупятся в процессе эксплуатации;
• датчик регулировки или не предусмотрен, или регулирует только общую температуру нагрева воды в трубах;
• для горизонтально расположенных труб требуется установка водяного насоса, который будет нагнетать требуемое давление воды;
• увеличение высоты пола;
• не подходят для использования в квартирах, так как из-за такой системы падает давление воды в стояках;
• возможность протечки при монтаже металлических труб, течь сложно найти и устранить, для этого придется разбирать весь пол.

Лучше использовать трубы из сшитого полиэтилена, полибутилена, металлопластика, они меньше подвержены коррозии, срок их эксплуатации составляет 50 лет.

Монтаж водяных полов

Рассмотрим, как сделать водяные полы с подогревом. Перед тем, как приступить к работам, нужно рассчитать необходимую мощность системы в зависимости от площади помещения, возможных потерь тепла, используемого финишного настила. Все подробности процесса смотрите в этом видео:

Схема подключения водяного пола:

1. Ремонтируем плиту, выравниванием, грунтуем. Отклонение по горизонтальной плоскости должно быть не более 5 мм, если уклон будет больше, в трубах может образоваться воздушная пробка.
2. Шкаф для установки коллекторов можно приобрести в строительном магазине. В него устанавливаем подающую и возвратную трубы, на эти трубы обязательно монтируем вентили. К вентилю подключаем коллектор, монтируем с одной стороны сливной кран, с другой систему спуска воздуха.
3. Укладываем гидроизоляционный материал.

Систему включаем после полного высыхания стяжки, это займет 28-35 дней в зависимости от температуры и влажности в помещении.

Чтобы ножки не мерзли нужно сделать теплый пол

Как смонтировать теплый пол своими руками? Все детали установки основных разновидностей теплых полов: капиллярного, жидкостного, электрического и др.

Если вы любите комфорт и тепло, то бесспорным преимуществом вашего дома станет теплый пол, являющийся отличным отопительным элементом. В доме есть комнаты, в которых неудобно стелить ковер. Например, незаменимым станет теплый пол в спальне, на кухне или в коридоре.

Что такое теплый пол? Он представляет собой систему отопления, самостоятельную или же дополнительную. В отличие от многих других систем, нагревательные элементы этой монтируется под полом, а не на виду. Благодаря такой установке, тёплый воздух поднимается вверх по всей площади пола, равномерно прогревая помещение. Большая площадь нагрева, какая подвластна тёплым полам, несомненно, является преимуществом, особенно в случае, когда устанавливается теплый пол в коттедже.

Посмотрев на цены за установку такого удобства, многие задумываются, как самому сделать теплый пол. Установленный своими руками, теплый пол очень экономичный и практичный.

Эта статья расскажет вам, как правильно делать теплые полы. Здесь рассматривается все разновидности такого пола, их особенности и установка.

Какие теплые полы бывают

Чтобы сделать теплый пол своими руками, нужно сначала знать, какие бывают теплые полы, выбрать подходящий, составить список того, что нужно и учесть все детали помещения и особенности теплого пола.

Материалы для теплого пола зависят от особенностей ваших желаний по установке, но можно выделить такие основные группы:

• Теплоизоляция зависит от характеристики места, теплопотерь. Например, на балконах, нижних этажах и т. д. нужно использовать больший слой.
• Нагревательный элемент. Это, зависимо от разновидности пола, трубы, электрический кабель, инфракрасная термопленка.
• Защитное покрытие. Например, стяжка, деревянные рейки, полиэтиленовая пленка, фанера.
• Верхнее покрытие. Это может быть все, чего вам пожелается — плитка, линолеум, ковролин, ламинат, кафель и др.

Чтобы знать, какие теплые полы бывают, надо запомнить их основные разновидности: водяные, электрические (сюда входят инфракрасные) и смешанные капиллярные. Верхнее покрытие может комбинироваться с разными видами.

Как сделать водяной теплый пол?

Роль теплоносителя в таких полах выполняет жидкость. Циркулируя под полом при помощи труб, нагревая комнату от водяного отопления. Такой вид полов позволяет использовать практически любой вид котлов.

Дальше подана лаконичная инструкция, как самому сделать водяной теплый пол:

• монтаж группы коллекторов;

• установка врезного шкафа, предназначенного для установки коллекторов;
• подведение труб, которые подают и отводят воду. Каждая труба должна быть оборудована запорными вентилями;
• коллектор должен быть подключён к запорному вентилю. С одной стороны вентиля необходимо установить отвод воздуха, а с противоположной – сливной кран.

Подготовительные работы

• Вычисления мощности отопительной системы для вашего помещения, учитывая теплопотери и характеристики.
• Подготовка основы и выравнивание поверхности.
• Выбор подходящей схемы, по которой будут укладываться трубы.

Когда пол уже в процессе укладки, то возникает вопрос – как сделать самую подходящую укладку труб. Есть три самые популярные схемы, обеспечивающие равномерный прогрев полов:

• «Улитка». Спираль в два ряда с чередованием горячих и остывших труб. Схема практична в помещениях с большой площадью;

• «Змейка». Лучше начинать от внешней стены. Чем дальше от начала трубы, тем холоднее. Подходит для маленьких помещений;

• «Меандр» или, как еще называют, «двойная змейка». Прямая и обратная линия труб идут параллельно змейкой по всему полу.

Как сделать водяной теплый пол: разновидности укладки

Чтобы не допустить ошибок в процессе укладки теплого водяного пола, нужно сразу определиться с методом укладки.

Бетонная система укладки

Укладка теплоизоляции, которая будет иметь такие параметры: толщина слоя от 30 мм с коэффициентом плотности от 35 кг/м3. Рекомендуется использовать полистирольную или же пеноплексовую изоляцию.

Хорошей альтернативой могут стать специальные маты с фиксаторами:

• прикрепление демпферной ленты по всему периметру стены. Это делается для того, чтоб компенсировать расширение стяжек;
• укладка толстой полиэтиленовой пленки;
• сетка из проволоки, которая послужит основой для крепления трубы;
• гидравлические испытания. Трубы проверяются на показатели герметичности и прочности. Выполняются в течение 24 часов при давлении 3-4 бар;
• укладывание бетонной смеси для стяжки. Сама стяжка устанавливается на уровне не ниже 3 и не выше 15 см над трубами. В продаже имеется уже готовая специализированная смесь для стяжки пола;
• высыхание стяжки длится не менее 28 дней, во время которых нельзя включать пол;
• вкладка выбранного покрытия.

Полистирольная система

Особенностью этой системы считается меньшая толщина пола, которая достигается отсутствием бетонной стяжки. Поверх системы выкладывается слой гипсо-волокнистого листа (ГВЛ), в случае ламината или керамической плитки – два слоя ГВЛ:

• укладка полистирольных плит так, как запланировано на чертежах;
• хорошие и качественные алюминиевые пластины, которые обеспечивают равномерное нагревание и должны покрыть не меньше 80% площади, и трубы;
• установка гипсо-волокнистых листов для прочности конструкции;
• монтаж покрытия.

Если в помещении отопление осуществляется от радиаторной системы отопления, то теплый пол можно проложить от системы.

Как сделать теплый пол от отопления?

Установка тёплого пола без смены котла становится ещё более быстрой. Поэтому сейчас вы получите подсказки, как проще сделать теплый пол от отопления.

Обязательно должен иметься циркуляционный насос. В случае, когда система однотрубная, то подсоединение подающей воду трубы осуществляется до подключения насоса. Вторую же трубу необходимо подключать уже после насоса.

Подготовка пола, стяжка и укладка контура делается по предыдущим инструкциям. Обратите внимание на разницу составов, так как смесь для стяжки влияет на правильное функционирование пола.

При этом очень важно учесть все особенности отапливаемой комнаты, возможные теплопотери и точно знать, как правильно сделать водяной теплый пол.

Как сделать теплые электрические полы?

Электрический теплый пол прогревает помещение, используя не воду источником тепла, а электрический кабель с многослойной изоляцией. Нагревание происходит вследствие прохождения электрического тока.

Специальные кабели используются трех типов:

• Резистивный одножильный. Самый дешевый и простой. Нужно подключать к электросети оба конца. Создает электромагнитное поле, которое может влиять на здоровье людей;
• Резистивный двужильный. Имеет нагревательную и токопроводящую жилы. Подключается одним концом;
• Саморегулирующийся кабель. Нагреваются специальные муфты. Не перегревается. Самый удобный и самый дорогой.

Как установить теплый электрический пол?

• Снятие предыдущего покрытия, разравнивание поверхности, с использованием цементно-песчаной стяжки;

Терморегулятор должен находится минимум на расстоянии не меньше чем 30 см от пола, а в помещениях с высоким уровнем влажности — выноситься за их пределы.

• Разметка комнаты. Тёплый пол ни в коем случае нельзя устанавливать, если сверху будет стоять мебель без ножек или же сантехника. Также важно учесть при расчётах расстояние отступа от стен и элементов нагрева;

• Укладка теплоизоляции. Изоляционным материалом может стать пенофол, в случаях, когда тёплый пол является дополнительной системой отопления. Если квартира снизу отапливаемая, то можно использовать пенополистирол толщиной от 20 до 50 см. Если же пол устанавливается на лоджию или веранду, то лучше использовать в качестве теплоизоляции минеральную вату;
• Размещение электрокабеля змейкой.

Крепление кабеля можно сделать по-разному:

• на армирующую сетку;
• на тонкий слой стяжки, в который добавили пластификатор и микрофибру;
• использовать нагревательные маты (сетка из стекловолокна, на которую уже прикреплен электрокабель с определенным шагом), чтобы получить тонкие теплые полы.

• Монтаж температурного датчика. Гофрированная трубка прокладывается от монтажной коробки в зону обогрева на 40 см. Трубка должна идти ровно между кабелем, по центру. Конец трубки закрываем заглушкой.

• Внесение в схему укладки размещение основных элементов.

Не забудьте про розетку. Она должны быть установлена на небольшом расстоянии от пола.

• Пробный пуск системы. Проверка сопротивления кабеля и сверка значения с паспортными данными.

Комнаты с высоким коэффициентом влажности предполагают заземление армирующей сетки и подвод заземления к регулятору.

• Заливается смесь для тёплого пола небольшим слоем: раствор нужен цементно-песчаный, с добавлением пластификаторов. Или же специализированная смесь для стяжек тёплого пола.

Первый запуск системы возможен только через месяц, так как бетонная стяжка раньше не высохнет и может деформироваться при раннем включении.

• Укладка напольного покрытия.

Для установки разных температурных параметров для каждой комнаты нужно устанавливать отдельные системы обогрева.

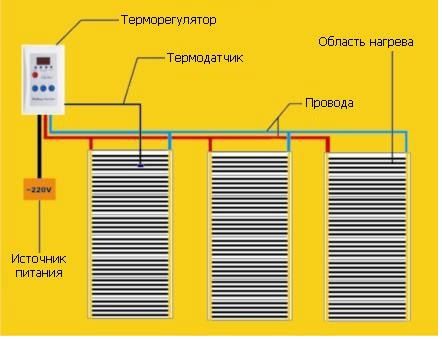

Как монтировать пол из инфракрасной термопленки?

Такой теплый пол кладут под плитку, так как он очень тонкий. Самый легкий способ своими руками сделать теплый пол, учитывая простоту установки термопленки:

• расчет площади инфракрасной термопленки, учитывая размещение мебели в помещении (нельзя укладывать пленку под мебель без ножек);
• очистка поверхности базового пола;
• покрытие отражающей тепло подложкой, отражающая плоскость должна находиться сверху;
• раскатываются полосы термопленки медной полосой вниз. Фиксируются строительным скотчем. Важно чтобы полосы не наслаивались;
• монтаж заклёпок, необходимых для соединительных проводов. В тех местах, где будет подключение, рекомендуется применять либо битумную, либо изоляционную ленту;
• места выхода медной полы заклеиваются изоляционной, битумной и снова изоляционной лентой;
• соединение проводов изоляционной лентой;
• подсоединение датчика температуры на черную полоску;
• вырезы под термодатчик и под провода, находящиеся внутри под полом. Это необходимо для максимальной ровности рабочей поверхности. Провода в углублении заклеиваются скотчем;
• монтаж терморегулятора;
• подсоединение терморегулятора к электросети;
• проверка работоспособности;
• укладка покрытия для защиты. Таким покрытием может служить полиэтиленовая плёнка или же подошва ламината;
• финишное покрытие. Сразу поверх термопленки кладётся ламинат. Если вместо него используется другое декоративное покрытие, то плёнка должна устанавливаться на защитное покрытие и максимально аккуратно прикрепляться к первичному полу.

Лучше не использовать ленты более 7 метров. Ни в коем случае нельзя повреждать графитовые пластины, прикреплять полосы саморезами или скобами, иначе они могут нарушить процесс теплового обеспечения.

Делать теплый пол водяной или электрический? Вот в чем вопрос. Различные виды, имеющие и свои преимущества, и свои недостатки. Теперь на рынке появился вариант, который объединяет в одно тёплый пол электрический и водяной и являет собой тонкий теплый пол.

Капиллярный теплый пол

Читая начало статьи о том, как сделать теплый пол, вы, наверняка, задумались о том, что являет собой капиллярный пол.

Это автономная замкнутая система трубочек, по которым под небольшим давлением циркулирует жидкость, и электрического блока, который нагревает теплоноситель. Так как это сверхтонкий теплый пол, то следует внимательно заливать смесь для стяжки теплого пола, чтобы не переборщить с толщиной. Основной его параметр рассчитан на то, чтобы нагревать воздух в помещениях небольшой площади.

Для обогрева крупногабаритных помещений нужно несколько контуров

Установка начинается как в электрическом — с крепления управляющего блока. Дальше капиллярные трубки устанавливаются так же, как при монтаже водяного пола в стяжке.

Жидкостный электрический пол

Это системы со статическим теплоносителем и специальным кабелем во всю длину труб, который греет специальный антифриз в контуре. Это очень тонкий теплый пол, поэтому нужно крайне аккуратно делать стяжки.

Процесс по монтажу такого пола проводится так же, как водяного в стяжке лишь с той разницей, что концы трубы выводятся к монтажной коробке.

Установить теплый пол под мебелью по вышеизложенной инструкции легко, а монтаж своими руками будет намного экономнее. Теперь вы можете сделать теплый пол в спальне, детской, кухне и других комнатах, не опасаясь что-то смонтировать неправильно.

Также вы можете использовать любой вид для того чтобы установить теплый пол на кухне под плитку. Зная, что такое теплый пол, можно с лёгкостью выбрать подходящие варианты, а также рассказать другим про полы, как сделать лёгкий и самостоятельный их монтаж.

Если вы делаете теплый пол своими руками, обязательно придерживайтесь написанного производителем правила по установке и эксплуатации.

Установка водяного и электрического теплого пола своими руками

Система «тёплый пол» давно уже прочно вошла в наш быт, и такой пол имеет долгую историю. Еще в Древнем Риме принцип обогрева пола в банях был таким же, как и при работе современных систем. Счастливые обладатели загородных домов часто устанавливают в своих жилищах теплые полы для дополнительного обогрева. Ничего удивительного — ведь приятное чувство комфорта связано в первую очередь как раз с оптимальной температурой. Без нее в доме не просто неуютно, но даже опасно для здоровья. При этом теплый пол может быть водяным и электрическим. Попробуем разобраться, какая из этих систем оптимальна именно для вашего жилища, какой принцип работы электрического и водяного пола, и как сделать теплый пол своими руками. Смонтировать теплые полы самостоятельно вполне возможно, и не имея особых навыков в строительстве и ремонте.

p, blockquote 1,0,0,0,0 –>

p, blockquote 2,0,0,0,0 –>

Использование в системе обогрева горячей воды (водяной теплый пол)

Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

Как устроен водяной теплый пол

Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:

p, blockquote 5,0,0,0,0 –>

• обладают относительно маленьким сопротивлением;
• могут легко изгибаться;
• обладают хорошей теплоотдачей.

Трубопровод размещается по всему полу квартиры в цементной стяжке.

p, blockquote 6,0,0,0,0 –>

Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.

p, blockquote 7,0,0,0,0 –>

p, blockquote 8,0,0,0,0 –>

Достоинства водяного теплого пола

p, blockquote 9,0,0,0,0 –>

Минусы системы «водяной теплый пол»

Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,0,0,0 –>

Установка водяного теплого пола своими руками

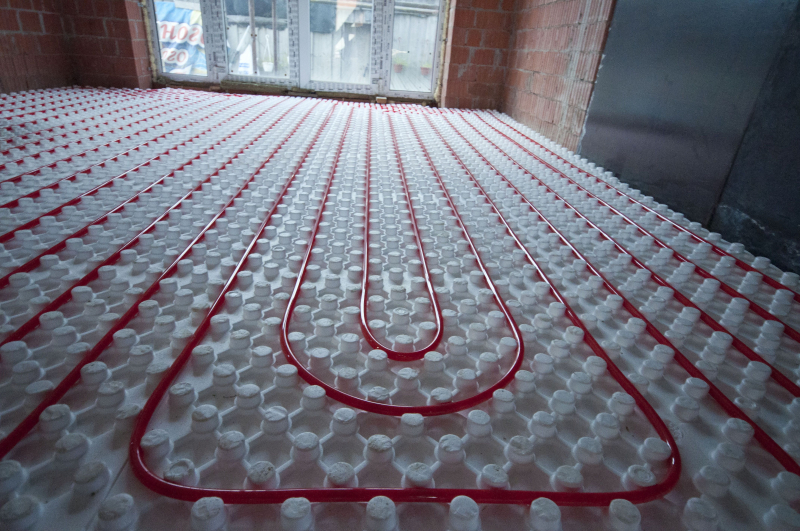

Существует несколько способов укладки теплого водяного пола. Самый популярный из них — это обычная бетонная стяжка. Стяжка должна заливаться не менее чем на 3 см над трубопроводом, так как используемые для циркуляции воды трубы из-за их размера спрятать в плиточный клей невозможно, в отличие от электрических кабелей, о которых мы подробно остановимся ниже. Монтаж водяного теплого пола своими руками несложен.

p, blockquote 12,0,1,0,0 –>

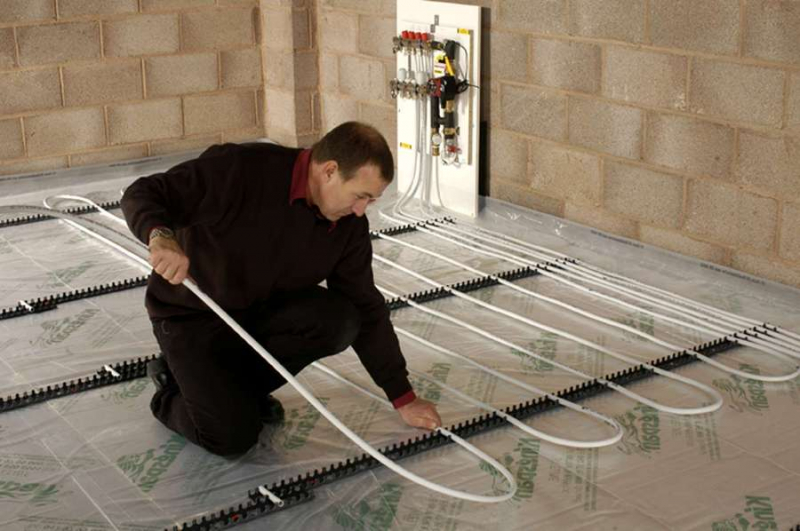

Кроме того, водяной теплый пол своими руками можно уложить так называемым настильным способом, который подразделяется на два вида. Первый (пенополистирольная система монтажа) предполагает укладку труб в вырезанные пазы специального теплоизолирующего материала «пенополистирол». Такие пазы надо делать вручную, укладывать внутрь этих пазов трубы для горячей воды, а сверху заливать стяжкой. Деревянную систему монтажа обычно используют для деревянного пола, который уже имеется в доме. Однако такой монтаж достаточно сложен – укладка в деревянные пазы вручную процесс непростой. Для этого делают деревянный желоб для укладки нужной формы.

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,0,0,0,0 –>

Использование в системе обогрева электрической энергии (электрический теплый пол)

Электрический теплый пол – это надежная система обогрева, которую используют в жилых помещениях не только для обогрева пола, но и как систему для основного отопления.

p, blockquote 15,0,0,0,0 –>

Как устроен электрический теплый пол

Система электрического теплого пола состоит из нагревательных элементов и регуляторов тепла. Нагревательные элементы укладываются под полом. Их можно разместить внутри бетонной стяжки, залить раствором или уложить непосредственно в плиточный клей. Такая конструкция обеспечивает долговечность, прочность и безопасность системы.

p, blockquote 16,0,0,0,0 –>

Нагревательные секции – это электрические кабели (одножильные и двужильные), а также соединительные муфты.

p, blockquote 17,0,0,0,0 –>

p, blockquote 18,0,0,0,0 –>

Виды электрических теплых полов

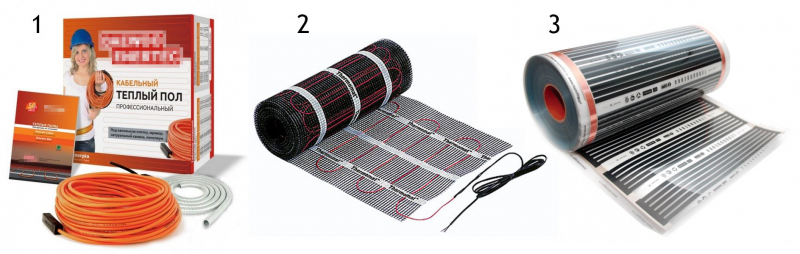

Долгое время электрические полы были двух видов: на основе кабелей и на основе нагревательных матов. Принцип работы у них был абсолютно идентичен, и выбор потребителя зависел только от особенностей того помещения, в котором устанавливали систему теплого пола.

p, blockquote 19,0,0,0,0 –>

Однако относительно недавно появился новый вид электрического теплого пола, основой для которого является инфракрасная пленка. И, поскольку многих людей интересует вопрос, какой же все-таки пол выбрать, зачастую они останавливаются именно на инфракрасном теплом полу. Главный аргумент при этом – уверенность в пользе для человеческого организма излучений инфракрасного спектра. Все мы знаем, что медициной давно установлены лечебные свойства таких излучений, которые используются, например, в той же физиотерапии. Однако, слушая данный аргумент продавцов, следует помнить из курса физики, что многие материалы не пропускают такие излучения, являясь для них непрозрачными. К таким материалам относятся и материалы, из которых сделаны напольные покрытия – ламинат, керамика, линолеум. И никто не может гарантировать, что ваше напольное покрытие будет пропускать эти самые полезные излучения. Поэтому заверения о пользе инфракрасных теплых полов смело можно назвать обычным маркетинговым ходом.

p, blockquote 20,0,0,0,0 –>

Еще одно неоспоримое достоинство инфракрасной пленки – она потребляет примерно на 20% электроэнергии меньше, чем ее кабельные аналоги.

Это объясняется тем, что сверху пленки отсутствует стяжка, и, соответственно, нет потерь энергии. Но, с другой стороны, стяжка – это защитный предохранительный слой. Он не только защищает пленку от повреждений, но и нас от поражения током. И при отсутствии такой стяжки мы ходим по проводнику тока, на котором лежит напольное покрытие.

p, blockquote 22,0,0,0,0 –>

Еще одно достоинство – части пленки в случае неисправности можно легко заменить. Однако соединение нагревательных элементов, благодаря которому и достигается эта легкость — самая ненадежная часть нагревательной системы. А вот кабель – цельный проводник. И выходит из строя значительно реже.

p, blockquote 23,0,0,0,0 –>

Теплый электрический пол пленочного типа незаменим в случаях, когда вы не планируете серьезный ремонт. При его установке можно просто поднять покрытие, уложить пленку, и установить покрытие обратно. Все. Также он имеет смысл в том случае, когда по какой-то причине нет возможности поднять уровень пола при стяжке.

p, blockquote 24,1,0,0,0 –>

Однако в детской на лоджии, в прихожей предпочтительнее использовать кабель, который лучше изолирован, и, соответственно, более безопасен. Кроме того, плитку, с которой так удачно сочетается электрический теплый пол, удобнее класть на бетонную стяжку.

p, blockquote 25,0,0,0,0 –>

Поэтому при всей перспективности инфракрасных теплых полов многие потребители предпочитают использовать системы нагревательных кабелей.

p, blockquote 26,0,0,0,0 –>

Достоинства и недостатки электрического теплого пола

Давайте теперь поговорим о плюсах и минусах теплого электрического пола по сравнению с водяным.

p, blockquote 27,0,0,0,0 –>

Плюсы теплого электрического пола очень внушительны, и перечислять их можно долго:

p, blockquote 28,0,0,0,0 –>

• температура по высоте помещения распределяется равномерно. В этом его основное отличие от водяных систем отопления, разница температуры воздуха возле пола и потолка незначительна, поскольку конвекционные потоки отсутствуют;
• можно регулировать отопление в зависимости от желания в каждой комнате;
• система «электрический теплый пол» легко монтируется и считается бюджетной;
• при правильной эксплуатации срок службы нагревательных элементов составляет несколько десятков лет;
• такой пол не крадет полезную площадь в наших и без того не очень больших квартирах и не портит интерьер;
• это отопление не создает никаких проблем и неудобств людям с заболеваниями верхних дыхательных путей, поскольку такие полы не сушат воздух и создают в доме приятный микроклимат;
• помещения, в которых установлен электрический теплый пол, быстро прогреваются.

p, blockquote 29,0,0,0,0 –>

Однако у электрического теплого пола есть и минусы:

p, blockquote 30,0,0,0,0 –>

• электрическая энергия является достаточно дорогим видом топлива. Поэтому самый значимый минус – это высокое потребление электроэнергии;
• система «электрический теплый пол» достаточно затратная покупка. Да и монтаж ее требует приобретения дополнительных элементов;
• при наличии в доме теплого электрического пола необходимо пользоваться терморегулятором, что не всегда удобно;
• под воздействием электрической отопительной системы такое покрытие, как паркет, достаточно быстро рассыхается, что сказывается на его внешнем виде;
• установка электрического пола требует замены старой проводки, так как дополнительная нагрузка довольно существенна;
• подобный вид отопления не советуют делать в больших производственных помещениях, поскольку это просто невыгодно.

p, blockquote 31,0,0,0,0 –>

Установка электрического теплого пола своими руками

Как сделать теплый пол своими руками? Электрическое оборудование, которое необходимо для установки теплого пола, не нуждается в трудоёмком подключении к системе водоснабжения. Этим выгодно отличается данная система, которую могут установить и лица, не являющиеся специалистами.

p, blockquote 32,0,0,0,0 –>

Пошаговая инструкция такова. Теплый пол имеет несколько слоев, и в его состав входят пленка, которая располагается внизу, нагревательный элемент и облицовка. Чтобы предотвратить перегрев пола, и, как следствие, его перегорание, необходимы датчики температуры.

p, blockquote 33,0,0,0,0 –>

Важным элементом является терморегулятор, который должен быть установлен в легкодоступном месте, и к нему можно было легко подключить контур пола.

Независимо от того, какой вид электрического пола вы для себя выбрали, и нагревательный кабель, и нагревательный мат, и инфракрасная пленка укладываются только на поверхность, которая тщательно подготовлена. Необходимо удалить старую стяжку, убрать бугры, выровнять поверхность. Для этого следует использовать специальные смеси, поскольку обычная цементная стяжка может в руках непрофессионала лечь неровно, и она значительно дольше высыхает.

p, blockquote 35,0,0,0,0 –>

p, blockquote 36,0,0,1,0 –>

Регулятор температуры устанавливают примерно на расстоянии 1 м от уровня пола, пробив для этого в стене отверстие и место для установления провода.

p, blockquote 37,0,0,0,0 –>

Чтобы тепло от кабеля или пленки не уходило вниз, под обогревательные элементы укладывают материал, способный отражать тепло. Обычно в качестве такого материала используют полиэтилен с фольгой (пенофол). Это достаточно тонкий материал, который имеет самоклеящийся слой, благодаря которому его легко укладывать. Его кладут фольгой вверх, листы встык друг с другом, и проклеивают стыки скотчем для большей надежности.

p, blockquote 38,0,0,0,0 –>

Можно использовать в качестве утеплителя более бюджетные материалы: пенополистирол или пенопласт.

p, blockquote 39,0,0,0,0 –>

После укладки утеплителя комнату следует оклеить по периметру специальной демпферной лентой. Это делается для того, чтобы компенсировать расширение напольного покрытия в процессе нагревания.

Терморегулятор, который является обязательной составляющей системы электрического теплого пола подключается к электросети, и к кабелю нагревающего элемента теплого пола с помощью проводов. Провода нужно прокладывать в гофре, поскольку в случае необходимости это позволит выполнить работы, не нарушая стяжки. Перед помещением провода в гофру и подключением нужно обязательно проверить его сопротивление! Оно не должно различаться с техническим паспортом более чем на 10%.

p, blockquote 41,0,0,0,0 –>

Термодатчик для теплого пола устанавливается непосредственно в пол, точнее, в гофру. При этом нужно обязательно разрезать утеплитель и «утопить» гофру, чтобы она не торчала выше кабеля. Ту часть гофры, которая уходит непосредственно в стяжку, рекомендуют заделать герметиком.

p, blockquote 42,0,0,0,0 –>

Непосредственный монтаж

После того, как указанное оборудование было установлено, можно приступать непосредственно к монтированию нагревательных элементов. Укладка системы «электрический теплый пол» можно выполнять двумя способами:

p, blockquote 43,0,0,0,0 –>

• Путем установки нагревательных матов, которые представляют собой полотна. Их можно уложить достаточно быстро и просто, избегая при этом перегибов проводов. Нагревательные маты просто крепятся к материалу с помощью клейкой ленты на расстоянии 50 — 100 мм друг от друга. Расстояние от стены до мата должно быть не менее 100 мм. Это относительно небольшого размера полотна, с помощью которых можно быстро выполнить укладку системы, и при этом не перегнуть теплый кабель, либо нарушить оптимальное расстояние между соседними петлями. Нагревательные маты крепятся к теплоизоляционному материалу посредством скотча.
• Путем установки ленты, которая имеет крепеж для кабеля или специальной металлической сетки. При установке сетки используется хомут, который нельзя сильно затягивать. Кабель необходимо располагать «змейкой», и уделять внимание правильному расстоянию между петлями.

После этого можно уже делать стяжку. Однако перед заливкой следует проверить, как работает электрический пол, и замерить сопротивление провода. Если все в порядке, можно двигаться дальше.

p, blockquote 44,0,0,0,0 –>

p, blockquote 45,0,0,0,0 –>

Выполнение стяжки пола

Для устройства стяжки применяется бетонная стяжка, наливной пол или клей для плитки. Всё зависит от вида напольного покрытия. Стяжка делается следующими способами:

p, blockquote 46,0,0,0,0 –>

• При бетонной стяжке раствор состоит из песка (4 части), цемента (1 части) и воды (0,5 части). Это наиболее бюджетный вариант, но такая стяжка долго сохнет.
• Наливной пол, в свою очередь, должен иметь высоту до 10 мм, он наносится в несколько слоев. Особенно такой пол удобен в случае, если электрический кабель либо нагревательные маты устанавливаются под ламинат.
• Плиточный клей – отличный вариант, и однозначно ему нужно отдать предпочтение, если делать электрические теплые полы под плитку своими руками.

Ну и наконец, вам предстоит чистовая отделка пола из выбранного вами материала.

p, blockquote 47,0,0,0,0 –> p, blockquote 48,0,0,0,1 –>

Таким образом, теплый пол своими руками установить у себя в квартирке вполне возможно. Электрический теплый пол несложен в эксплуатации, достаточно надежен и долгое время будет вас радовать в случае правильного монтажа и выборе хороших материалов.

Как правильно сделать теплый пол: особенности выбора комплектующих, пошаговая инструкция по монтажу

Статью опубликовал: Николай Стрелковский

В статье будет дана пошаговая инструкция монтажа теплого пола с водяным теплоносителем и практические советы профессиональных специалистов. Главное внимание уделим важным нюансам по правильному монтажу системы.

Как сделать водяной теплый пол своими руками

Инструкция по монтажу теплого пола

Перед началом работ нужно сделать расчет отопительной системы, определиться с длиной и диаметром труб, элементами управления и контроля, списком запорной водопроводной арматуры. Кроме того, следует выбрать один из нескольких возможных видов утеплителей и гидроизоляции. Во время выбора материалов и расчета технических показателей системы водяного отопления пола принимается во внимание материал полового перекрытия.

Монтажная схема теплого пола

Толщина теплоизоляции из пенопласта или пенополистирола приблизительно 100 мм, для теплых регионов или вторых этажей этот параметр можно уменьшить на 30–50%.

Утеплитель для теплых водяных полов

Рассмотрим вариант монтажа теплого пола по бетонным перекрытиям на первом этаже, для гидроизоляции используем дешевую полиэтиленовую пленку толщиной ≈ 30–40 мкм, верхняя стяжка полусухим бетоном, финишное половое покрытие – керамическая плитка. Трубы для системы покупаем пластиковые, для усиления прочности верхней стяжки и фиксации труб используется металлическая сетка.

Схема укладки теплого пола под плитку

Водяные теплые полы – схема

Шаг 1. Подготовка основания

Главное внимание нужно уделять неровностям. Хотя пенополистирол имеет неплохие показатели физической прочности, длительные нагрузки в отдельных местах становятся причиной его деформации. Соответственно, деформируется система трубопроводов, верхняя стяжка «провисает», появляются дополнительные и ненужные усилия на излом. В самых неприятных случаях эти явления могут достигать критических значений и негативно влиять на финишное половое покрытие. Как следствие – придется делать сложный ремонт.

Выравнивание бетонного пола

Есть еще один нюанс, на который нужно обращать внимание во время подготовки основания. Имеется в виду место фиксации демпферной ленты к стене. Для того чтобы избежать появления ненужных воздушных «карманов» в месте примыкания ленты, стену нужно выровнять. Можно использовать шпатель, но если у вас есть достаточный опыт строительных работ, то вы отлично сделаете это и мастерком, получится намного быстрее.

Выравнивание стен – фото

Шаг 2. Укладка гидроизоляции и утепления

Советуем пользоваться дешевой полиэтиленовой пленкой, материал отлично выполняет свои задачи, при необходимости растягивается, что минимизирует риски появления разрывов.

Гидроизоляция пола пленкой

Армированная гидроизоляционная пленка для пола

Как мы уже упоминали, толщина утепления зависит от этажа и климатической зоны проживания. Если вам нужно сделать теплоизоляционный слой толще 5 см, то мы рекомендуем не покупать одну толстую плиту, а две тонких.

Плиты из экструдированного пенополистирола

Толстые плиты можно использовать для утепления стен, в таком положении на них вообще не действуют изгибающие нагрузки. Законы физики говорят, то две тонкие плиты имеют больший запас изгиба до появления трещин, чем одна толстая. Имеется в виду, что общая толщина в обоих случаях одинакова. Такие особенности позволят утеплению компенсировать возможные огрехи подготовки основания. Утеплитель нужно класть с таким расчетом, чтобы стыки перекрывались.

Если плиты не удалось точно обрезать и в стыках появились заметные щели, то их нужно обязательно заделывать монтажной пеной. Многие строители советуют фиксировать демпферную ленту над утеплением непосредственно под цементную стяжку, такой вариант имеет право быть. Мы не приветствуем это решение, все-таки намного эффективнее и надежнее фиксировать ее до утепления, она поможет идеально заделать щели по периметру помещения без использования монтажной пены.

Утепление пола, укладка плит

Укладка экструдированного пенополистирола

Практический совет. Не обязательно ждать, пока пена полностью высохнет и тогда обрезать излишки. Как только запенили первый ряд утеплителя, сразу кладите на него второй. Свежая пена является отличным клеем для всех пенопластовых материалов, она надежно свяжет между собой два слоя утеплителя, за счет этого повысится прочность нижнего слоя.

Укладка плит в два слоя

Шаг 3. Установка отражающей пленки

Приобретайте ту, которая имеет разметку в виде квадратов по 5 мм, это поможет точно контролировать процесс укладки трубопроводов системы. Большинство «советчиков» рассказывают, как эту пленку нужно герметично проклеивать скотчам в местах стыка и по периметру, какая огромная экономия тепла в результате этого получится. Все это неправда, таким способом следует герметизировать паро- и гидроизоляцию, пленка никакого тепла не сберегает. Если вы правильно уложили теплоизоляционные плиты, то терять время на проклейку пленки нет надобности. Наемные бригады занимаются таким делом только по одной причине: это очень легкие работы, а заказчик за их выполнение заплатит неплохие деньги. Клейте швы лишь в том случае, если на бетонном основании нет гидрозащиты из полиэтиленовой пленки.

Поверх пенополистирола уложена пленка и арматурная сетка

Хотя, как показывает практика аварий с тепловым полом, любая гидрозащита в этих случаях имеет нулевой эффект. Вода будет повышать свой уровень до тех пор, пока не найдет щель для протечки. А найдет она ее обязательно, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она вниз никак не уйдет, то появится вверху. Какая разница что придется ремонтировать, – потолок нижнего этажа или пол верхнего? Чем раньше обнаружится протечка, тем меньше вреда всем конструкциям. Если вода длительное время будет подмачивать стены, то на них обязательно появится грибок и т. д. Во время монтажа теплого пола с водяным отоплением главное внимание нужно обращать на герметичность системы, а не проклейку швов пленки скотчем.

Термограмма выявила место утечки в системе теплого пола

Шаг 4. Укладка труб отопительной системы

Настоятельно рекомендуем обязательно перед укладкой нарисовать несколько вариантов схем. Это отнимает совсем мало времени и позволяет избегать досадных ошибок. Кроме того, во время составления схем есть возможность подобрать оптимальное расположение контуров с учетом их длины и геометрии.

Трубы для теплого пола

Практический совет. Есть правильные рекомендации не прокладывать трубы под местами установки мебели, она будет перегреваться и быстро терять свою привлекательность. Мы советуем действовать очень продуманно. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что не захочется сделать ее перестановку или полную перепланировку помещений?

Длина каждого контура должна учитывать мощность водяного насоса, данные указываются в инструкции по эксплуатации, внимательно изучите ее перед началом монтажа.

Таблица определения производительности насоса в зависимости от отапливаемой площади

В противном случае возможны ситуации, когда температура пола в различных зонах помещения будет значительно отличаться, а добиться комфортных значений обогрева комнаты станет трудно.

Трубы можно крепить двумя способами:

специальными скобами сразу на отражающей пленке, для облегчения процесса на ней нанесена сетка. Система фиксируется специальными скобами. Метод неплохой, работы делаются быстро и качественно;

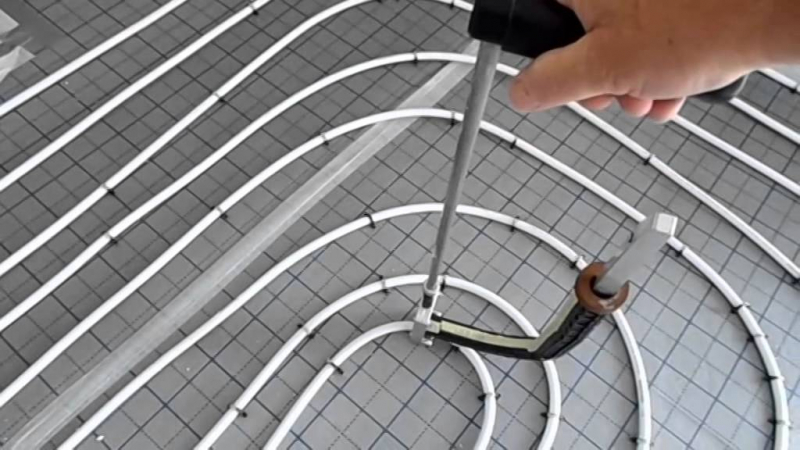

Фиксация труб скобами

Скоба якорная (клипса для теплого пола)

Полотно фольгированное с разметкой для теплого пола

Схемы крепления труб к сетке и ленте

Процесс крепления трубы

На фото трубы закреплены пластиковыми стяжками

Очень важно. От того, как вы соедините систему трубопроводов, зависит безопасность и долговечность эксплуатации системы обогрева.

Никогда не покупайте некачественные фитинги и запорную арматуру из непрочных сплавов. Дело в том, что они со временем под воздействием явлений усталости материала дают трещины. Как правило, протечки образуются в местах состыковки гайки и штуцера. Визуально трещина не видна, кажется, что причина в плохо затянутой прокладке. Попытки подтянуть гайку всегда кончаются печально – обламывается резьбовая часть штуцера и остается в гайке. Вынуть ее оттуда очень сложно, чаще всего приходится менять пару. Идеальный вариант материала изготовления фитингов – нержавеющие стали, подойдет и бронза. Все остальные цветные сплавы покупать не стоит. Не нужно экономить на фитингах, их важность в системе обогрева трудно переоценить.

Как выбрать фитинги

Еще один нюанс. Используйте для герметизации соединений только резиновые прокладки, не стоит применять паронит, его нужно сильно затягивать, не все фитинги выдержат такие усилия. И последнее. Элементы, работающие в паре, должны быть из одного металла. Это нужно для того, чтобы исключить появление критических напряжений из-за разности тепловых расширений.

Соединение труб с пресс-фитингами

Последовательность соединения металлопластиковых труб с обжимными пресс-фитингами

Шаг 5. Проверка герметичности соединений

Без проверки категорически запрещается делать финишную стяжку, это нужно всегда помнить. Как проверять систему?

1. Отсоединить вход и выход контура. Выход заглушить, на вход поставить тройник. К нему подключить точный манометр и вентиль.
2. Подсоединить к вентилю компрессор, создать в контуре давление воздуха не ниже 2 атм. Точное значение нужно определять с учетом рабочего давления теплоносителя. Во время испытаний давление воздуха должно его превышать приблизительно в два–три раза. После того как воздух в трубопровод закачан, закрыть вентиль и оставить в таком положении примерно на двенадцать часов.
3. По истечении времени проверить показатели манометра. Любое падение давления свидетельствует о негерметичности, нужно найти проблемное место и устранить причину.

Если стравливание большое, то найти его можно «на слух», если небольшое, то придется пользоваться мыльной водой. Таким способом обнаруживают негерметичность газовых труб.

Опрессовка водяного теплого пола

Шаг 6. Сделать финишную стяжку

Рекомендация профессионалов – использовать «сухие» строительные технологии.

Полусухая стяжка и теплый пол

Мокрый бетон может протечь, долго остывает и имеет большой вес. Все три фактора для системы обогрева могут иметь негативные последствия.

Стяжку лучше делать из полусухой смеси. Для ее изготовления берутся привычные пропорции песка и цемента (один к трем) и тщательно перемешиваются. Делать это можно вручную или бетономешалкой. А вот воду следует добавлять осторожно и небольшими порциями. Проверяется готовность раствора просто: сожмите его в кулаке. Если смесь держится вместе и в то же время сквозь пальцы не выступает вода – все отлично, можно с ней работать. Далее все по известному алгоритму – установка маяков и работы со стяжкой.

Приготовление смеси полусухой стяжки пола

Есть несколько нюансов во время работ со стяжкой по контуру водопровода.

1. Первый. Возникают проблемы с установкой маячков. Современные металлические рейки не подходят, нужно пользоваться старой технологией. Маячки делать из смеси, насыпать из нее продольные линии на расстоянии несколько меньшем, чем длина гладилки. При помощи уровня ловить горизонтальность. Для того чтобы ускорить время схватывания маячков, можно их несколько раз посыпать сухим цементом. Если опыта работы с правилом маловато, то нужно положить на маячки ровные металлические или деревянные планки. Они не будут допускать нарушения положения верхней поверхности маячков при слишком сильном нажатии правила.
2. Второй. Во время производства работ постарайтесь не наступать на места соединения и фиксации труб, они могут расшататься или полностью выскользнуть. Это касается тех случаев, когда трубы фиксируются скобами непосредственно к утеплительным плитам.

Полусухая стяжка с фиброволокном. Процесс укладки

Сухая стяжка имеет достаточную прочность для монтажа всех видов финишных половых покрытий, в том числе и из тяжелого натурального камня. Кроме того, этот метод дает возможность значительно сокращать расход стройматериалов и уменьшать время работ. Приступать к дальнейшим работам с полом можно уже через 12 часов. Для мокрого бетона время увеличивается минимум в два раза.

Полусухая стяжка пола готовая

Практический совет. Датчик температуры устанавливается посредине между витками труб. Для того чтобы можно было его в случае необходимости заменить, монтируйте датчик в гофрированной трубе. Один конец трубы заглушите.

На этом строительные работы закончены, можно подключать отопление к системе регулировки и контроля.

Видео – Установка теплого пола в двухэтажном доме
