Схема коллектора теплого водяного пола и ее разновидности

Коллектор (смесительный узел) для водяного теплого пола

При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

• От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
• Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
• В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой клапан перекрывает подачу холодной воды.
• В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м 3 /час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

• клапана с расходом до 2 м 3 /час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
• если производительность (обозначается иногда как KVS) от 2 м 3 /час до 4 м 3 /час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
• для площадей более 200 м2 требуется производительность более 4 м 3 /час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко). В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов.

При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.

Как собрать самодельный коллектор для теплого пола

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
5. Термометры, регистрирующие общую температуру на подаче и в обратке.
6. Отсекающие шаровые краны и крепежные кронштейны.

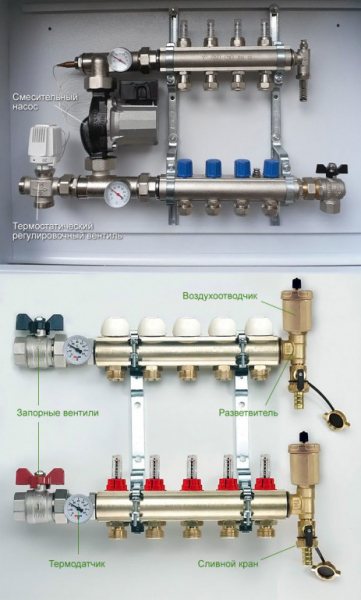

Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

• конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
• довольно проблематично установить расходомеры, поэтому их просто не будет;
• нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Схема коллектора теплого водяного пола и ее разновидности

При утеплении квартиры все чаще владельцы применяют так называемый теплый пол. Такую систему можно установить как в одном из помещений квартиры, так и по всей ее площади. Это устройство состоит из труб, коллектора и насоса. В этой статье предлагаем вам устройство и схему водяного пола, и инструкцию по правильному монтажу его смесительного узла — коллектора. Рассмотрим вначале отдельные части системы, а затем перейдем к ее полной схеме.

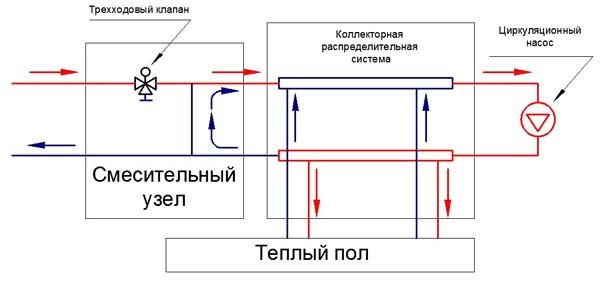

Рисунок 1. Последовательная схема соединения.

Для чего нужен смеситель (коллектор) для водяного пола

При ближайшем рассмотрении этот важный узел системы представляет собой группу из нескольких труб, собранных в определенную схему и предназначенных для объединения разных потоков теплоносителя в один. На практике применяются три варианта соединения:

• последовательная схема;
• применение параллельных ветвей смешивания;
• комбинированный тип соединения.

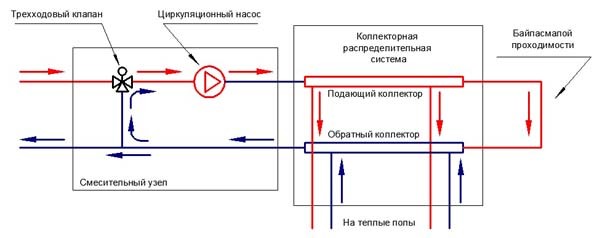

Рисунок 2. Параллельная схема соединения.

Первый вариант устройства применяется чаще остальных, так как у него повышенная производительность, а потребитель получает максимум тепла от работы системы в таком соединении. Рисунок 1.

При параллельной схеме из-за разделения ветвей теплоносителя происходит потеря части тепловой энергии. Рисунок 2. Идущий к потребителю расход непостоянен, но при таком включении можно применить двухходовой клапан, что позволит ввести в схему регулирующий элемент.

Если используется комбинированное включение, то можно переключать систему из параллельного варианта в последовательный тип и наоборот.

Сама сборочная схема коллектора делится на следующие разновидности:

• различные клапаны, установленные на ветках системы (обратной и подающей); они бывают регулировочными, трехходовыми и выполняющими смесительные функции;
• циркуляционный насосный агрегат;
• трубопроводы в виде тройников;
• различное оборудование для автоматического регулирования.

Общая схема работы системы такова:

• насос прокачивает воду, пока температура ее нагрева не достигнет заданной величины;
• клапаны по сигналу автоматики перекрывают теплоносителю возможность продвижения по трубам;
• после падения температуры воды до минимального заданного уровня клапаны открываются, и насос начинает новый цикл.

Для крупных систем водяного пола кроме основного коллектора используется дополнительный смеситель, подключаемый к отопительным радиаторам. Применяются различные схемы соединения коллектора с остальными элементами системы:

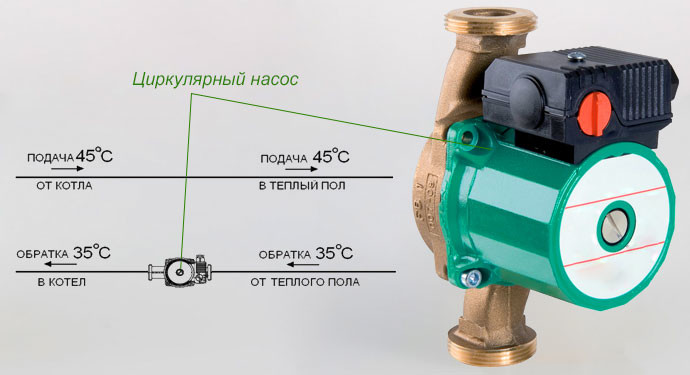

Рисунок 3. Устройство циркулярного насоса с термостатом.

1. Использование трехходового клапана вместо насоса, если есть возможность циркуляции естественным путем. Этот элемент устанавливается на выходе из коллектора. Смеситель одной своей стороной включен в котел, а со второго конца он соединяется через разветвление к сливному крану. Там же устанавливают и воздушный клапан.
2. При небольшом напоре воды устанавливают циркуляционный насос. Рисунок 3. Он должен быть оснащен термостатом.

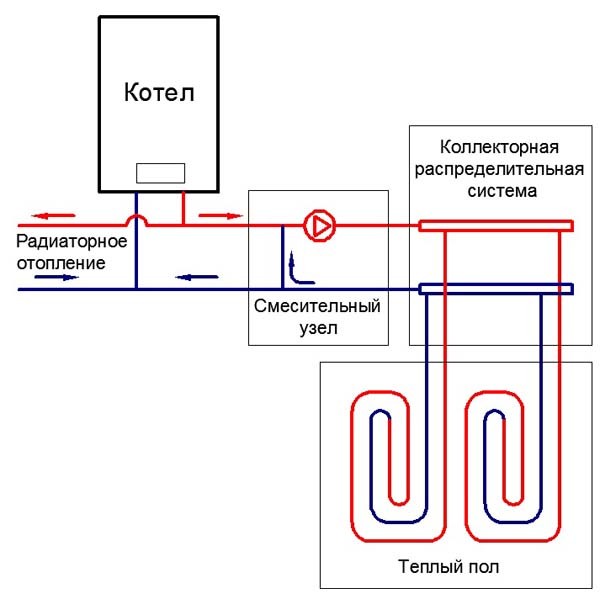

Типовая схема подключения теплого пола приведена ниже. Рисунок 4.

Как правильно выбрать коллектор для водяного теплого пола

Выбор модели данного вида оборудования зависит от места расположения и схемы монтажа теплого пола, что оказывает решающее влияние на степень безопасности системы и на цену продукта. В коллекторе одновременно находятся потоки теплоносителя с различным уровнем нагрева, что делает эту главную часть водяного пола достаточно уязвимой. Для того чтобы он успешно справлялся со своей работай надо подобрать этот узел, сделанный из высококачественного материала. Большое значение имеет и правильная сборка схемы теплого пола. Шкаф коллектора может выглядеть как металлический ящик и как специальная конструкция для облегчения монтажных работ.

Сам смеситель выполняется обычно из латуни, хотя есть модели из нержавеющей стали. Цена изделия в основном зависит от его комплектности: продаются как простейшие варианты, так и оснащенные сливными вентилями и различными датчиками, узлами терморегулирования, термометрами. Рисунок 5.

Рисунок 4. Схема типового подключения теплого пола.

Те же условия по качеству и надежности элементов должны выполняться и для подбора остальных узлов системы — насоса, терморегулирующей аппаратуры.

При монтаже нескольких контуров отопления желательно на каждом из них установить терморегуляторы в виде «гребенок» и датчиков расхода. В комплект такого коллектора обязательно должен входить смесительный кран, воздушное отводное устройство, термозонд.

Если коллектор обслуживает несколько контуров, то длина петли каждого не должна превышать 115-118 м.

При эксплуатации теплого пола в маленьком по площади помещении можно использовать коллектор, сделанный из пластика, с простейшей системой регулировки температуры.

Где должен располагаться коллектор водяного теплого пола

Перед установкой смесителя водяного пола производится монтаж открытого или запираемого металлического шкафа (размеры его приблизительно таковы — 0,5 * 0,5 м, глубина до 16 см).

Место для него выбирается из таких соображений:

Рисунок 5. Устройство смесителя.

• при наличии нескольких веток в системе шкаф ставят между ними, вблизи магистральных труб;
• если контур один, то местонахождения смесителя не имеет большого значения.

При монтаже водного коллектора особое внимание уделите местам крепежа терморегулирующей аппаратуры и наличию дополнительного источника электрической энергии (для блоков питания). После установки шкафа к коллектору подсоединяют подводящую и выходную трубы через переходники или с использованием фитингов. Между водопроводной трубой и коллектором устанавливают запорный вентиль (на случай проведения ремонтных работ). На противоположном конце монтируется запорный кран.

Примерная инструкция сборки коллекторной водяной схемы теплого пола

Работы выполняются после установки шкафа со смесителем и подключения его к трубам водопровода. Они проводятся в таком порядке:

• очищают и выравнивают поверхность основания и проверяют перепады высот на нем — если они менее 10 мм, то приступают к укладке теплого пола, в противном случае проводят выравнивают основание при помощи стяжки;
• укладывается гидроизоляция;
• по периметру стен помещения крепят демпферную ленту на высоту укладываемого теплого пола;
• производят укладку теплоизоляции (толщина 12-45 мм);
• армирование прокладываемых труб осуществляют при помощи металлической сетки с ячейками 140-180 мм;
• начинается укладка водяного пола — производится подсоединение труб к выходу водяного коллектора и закрепление их на ячейках сетки;
• проверка работоспособности системы;
• заливка стяжки на теплый пол.

Используемые при работах материалы и инструменты:

1. Шкаф коллектора.
2. Трубы.
3. Сантехническая арматура (вентили, клапаны и т.д.).
4. Терморегулирующая система.
5. Цемент, песок.
6. Строительный уровень, рулетка, шпатель.
7. Металлическая сетка.
8. Гидроизоляция и демпферная лента.

Приведенные выше схемы смесителя (коллектора) водяного пола можно собрать и самостоятельно, если вы до начала этих работ приобрели все нужные детали для прокладки теплого пола.

Какой коллектор для теплого пола выбрать – виды, варианты и схемы установки

Когда обустраивается водяной обогрев напольного покрытия, потребуется укладка большого количества контуров, состоящих из отрезков труб. Всех их необходимо завести на устройство – коллектор для теплого пола. Он предназначается для раздачи горячего и сбора уже остывшего теплоносителя.

Виды распределительных коллекторов и их назначение

Создание водяного обогрева для пола отличается большим числом контуров и не слишком высокой температурой (35 -40°C) теплоносителя, который циркулирует по трубам. Единственными нагревательными котлами, способными функционировать в таких условиях, являются газовые конденсационные приборы, но их монтируют крайне редко.

Все остальные агрегаты на выходе дают более горячую воду, но ее с высокой температурой запускать в систему нельзя, поскольку пол станет настолько горячим, что по его поверхности будет невозможно передвигаться. Чтобы понизить температуру, и нужен коллекторный узел для отопления.

В нем в определенной пропорции смешивается нагретый теплоноситель с подачи и остывший, поступающий из обратного трубопровода. Затем посредством коллектора для отопления для теплого пола он подается на контур.

Чтобы подаваемый в систему теплоноситель имел во всех контурах одинаковую температуру, он сначала поступает на гребенку, представляющую собой устройство, имеющее один вход и несколько выходов. Этот прибор собирает с контуров остывшую воду и подает ее к входу в котел и частично в узел подмеса.

Бывают разные виды коллекторов для теплого пола. Они могут, как иметь узел подмеса, так и быть без дополнительных нагрузок.

Материалы для изготовления коллектора для теплого пола

Производят распределительные коллекторы для теплого пола из разных материалов:

1. Нержавеющей стали. Они наиболее долговечные, но дорогостоящие.
2. Латуни. Относятся к средней ценовой категории. Если был использован качественный сплав, они служат продолжительное время.
3. Полипропилена. Являются самыми дешевыми. Когда работа коллектора теплого пола происходит при невысоких температурах, тогда такой выбор можно назвать неплохим экономным решением.

Комплектация коллекторной группы

При укладке водяного теплого пола протяженность всех контуров должна быть одинаковой. Это нужно для того, чтобы теплоотдача у всех петлей не отличалась. Но такой вариант можно встретить редко. Чаще в длине контуров имеется разница, причем немаленькая.

С целью выравнивания степени теплоотдачи во всех зонах пола с обогревом на подающую гребенку устанавливают расходомеры, а на обратную гребенку монтируют регулировочные вентили. Расходомер имеет вид прибора с прозрачной крышкой из пластика, на которую нанесена градуировка. В корпус из пластика помещен поплавок, показывающий скорость движения теплоносителя в конкретной петле.

Разумеется, чем меньшее количество горячей воды пройдет, тем ниже будет температура в комнате. Чтобы откорректировать режим обогрева, нужно измерить величину расхода на каждом контуре.

При данной комплектации коллектора регулировку делают вручную, пользуясь вентилями, расположенными на обратной гребенке. Расход корректируют поворотом ручки, находящейся на регуляторе. Для того, чтобы было проще ориентироваться, когда монтируется своими руками коллекторный узел для теплого пола, каждый контур нужно подписать.

Данный вариант нельзя назвать плохим, но регулировать температуру и расход теплоносителя нужно вручную, а это не всегда удобно. Чтобы автоматизировать процесс на входах устанавливают сервоприводы. Они функционируют в паре с термостатами. В зависимости от температуры в комнате на сервопривод поступает команда относительно закрытия или открытия потока в автоматическом режиме. Читайте также: “Как сделать монтаж коллектора теплого пола – пошаговое руководство”.

Особенности конструкции смесительного узла

Коллектор теплого пола со смесительным узлом может быть построен на основе двух- или трехходового клапана. Если отопительная система является смешанной, состоящей из радиаторов и пола с обогревом, тогда в ее конструкции должен быть предусмотрен циркуляционный насос (прочитайте: “Какой насос для теплого пола выбрать – виды, различия, правила эксплуатации”).

Даже, если отопительный агрегат содержит циркуляционный насос, он не в состоянии обслужить петли всех контуров, поэтому и ставят дополнительное насосное оборудование. В итоге насос, находящийся на котле, работает на обслуживание радиаторов. Данную коллекторную группу для теплого пола называть принято насосно-смесительным узлом (подробнее: “Как установить смесительный узел для теплого пола своими руками – правильная схема”).

Сборка с трехходовым клапаном и насосом

Клапан трехходовой – устройство, предназначенное для смешивания двух потоков теплоносителя – нагретой и более холодной воды, поступающей с обратного трубопровода. Внутри его имеется подвижный элемент, который регулирует интенсивность движения потока остывшего теплоносителя. Управлять им можно от термореле, либо от термостата, работающего в электронном или ручном режиме.

Схематически смесительный узел на трехходовом клапане выглядит следующим образом: к его выходам подсоединяют горячую воду и обратку, и выход, идущий к подающей гребенке. За клапаном монтируют насос, который направляет теплоноситель к подающей гребенке. Немного дальше располагается температурный зонд от термоголовки, находящейся на трехходовом элементе.

Функционирует такой смесительный коллекторный узел для теплого пола с насосом следующим образом:

1. Горячая вода поступает от нагревательного котла. Первоначально она проходит через клапан без подмеса.
2. Температурный датчик подает на клапан информацию относительно того, что температура воды превышает заданную. Трехходовой элемент открывает подмес теплоносителя из обратного трубопровода.
3. Дальше система в этом состоянии работает, пока температура воды не будет соответствовать заданным параметрам.
4. Клапан перестает подавать холодную воду.
5. После этого система функционирует до тех пор, пока теплоноситель не станет чересчур горячим. Затем вновь начинается подмес.

У подобной схемы имеется большой недостаток. Есть вероятность того, что в контурах теплого пола может произойти сбой и горячая вода начнет поступать без подмеса. Поскольку в стяжку обычно укладывают трубы из полимеров, при продолжительном воздействии повышенных температур они станут разрушаться. Но этот недостаток в схеме невозможно устранить.

В схеме, в которой описан принцип работы коллектора теплого пола, оснащенного трехходовым клапаном, можно увидеть перемычку – байпас. Она предназначается для исключения функционирования котла без теплоносителя. Подобные ситуации возникают, когда запорные вентили на коллекторе оказываются закрытыми.

При отсутствии байпаса агрегат может перегреться и стать полностью непригодным. При его наличии вода, идущая с подачи, посредством перемычки направляется на вход в котел. В результате перегрев не произойдет, и система будет функционировать в нужном режиме.

Схема с двухходовым клапаном

Устанавливают его на подаче от нагревательного прибора. В месте перемычки между подающим трубопроводом и обратной линией монтируют балансировочный регулируемый клапан. Его настраивают в соответствии с требуемой температурой подаваемой воды обычно при помощи ключа – шестигранника. Он нужен для регулировки количества холодного теплоносителя.

Датчик температуры размещают после насоса, а тот в свою очередь перемещает воду в направлении гребенки. Только теперь меняется интенсивность движения нагретого теплоносителя от котла. Таким образом, температура подаваемой воды изменяется на входе насоса, при этом холодный поток настроен и стабилен.

Подмес происходит всегда и вода от котла не попадает напрямую в контуры, поскольку это невозможно. Такую схему можно считать более надежной. Но следует отметить, что смесительная группа, оснащенная двухходовым элементом, способна обогреть 150 – 200 «квадратов» площади, поскольку не существует клапанов большей производительности.

Выбор клапана с учетом параметров

Клапан и двухходовой, и трехходовой характеризуется пропускной способностью (производительностью). Эта величина означает объем теплоносителя, которое устройство способно пропускать в единицу времени, выраженную в литрах в одну минуту или в кубометрах в час.

В процессе проектирования системы обогрева необходимо делать соответствующие расчеты основных параметров. Но когда выполняется сборка коллектора для теплого пола своими руками, такие вычисления выполняют редко.

Обычно за основу принимают опытные показатели:

• клапана производительностью до 2 кубометров в час способны обеспечить обогрев 50-100 «квадратов» площади;
• если пропускная способность составляет от 2 до 4 кубометров в час, такие клапана монтируют на системы с обогревом пола до 200 «квадратов»;
• при величине площади свыше200 метровквадратных часто устанавливают 2 узла подмеса.

Если имеется желание собрать коллектор для теплого пола своими руками, для большей надежности нужно брать элементы только фирменные и проверенные. Это важно, поскольку от этого зависит работа всей конструкции.

Задумываясь, какой коллектор выбрать для теплого пола, необходимо также обращать внимание на пределы регулировки температуры нагрева теплоносителя. В инструкции производителя обычно указывается минимум и максимум температуры.

Коллектор для теплого водяного пола: правила выбора и популярные схемы подключения

Систему теплого водяного пола можно считать удачной альтернативой привычному радиаторному отоплению или же хорошим дополнением к ней. Она может быть рассчитана как на все здание, так и только на одно помещение. В любом случае, это будет автономная система, требующая определенной подготовки поступающего в отопительный контур теплоносителя.

Именно эту роль выполняет коллектор для теплого водяного пола. Это достаточно сложное устройство, выполняющее сразу несколько функций. Как оно работает и правильно подключается? Попробуем разобраться.

Коллектор: что это такое?

Теплый водяной пол представляет собой самостоятельную систему отопления, которая обязательно должна стыковаться с основной. Для этого используется коллектор или несколько таких устройств, если уложено несколько обогревательных контуров. Простейший коллектор представляет собой отрезок трубы, к которому подключаются другие трубы.

Один конец устройства соединяется с обратной или напорной (подающей) трубой, это зависит от назначения коллектора. К дополнительным же выводам подключаются отопительные трубы водяного пола.

Такие системы на практике встречаются достаточно редко, их сменили более сложные конструкции. Сегодня коллектор для теплого пола представляет собой технологический узел, включающий в себя несколько элементов. Его основной функцией является направление и регулирование потоков теплоносителя.

Отопительный прибор способен разогреть теплоноситель до 75-90С. Это нормально для радиаторов, но недопустимо для теплого пола. Если в его трубы поступит теплоноситель с такой температурой, человеку будет крайне некомфортно находиться в помещении. Кроме того, напольное покрытие может быть испорчено.

Именно поэтому и устанавливается коллектор, который выравнивает температуру обратного и прямого потоков, контролирует рабочие параметры системы при помощи датчиков и обеспечивает равномерный разогрев каждого из участков труб. Для максимально эффективной работы распределительный коллектор оснащается такими функциональными элементами:

• обратная и подающая гребенки;
• трех или двухходовые клапаны;
• циркуляционный насос;
• расходомеры;
• термостатические клапаны.

Устройство функционирует следующим образом. Две гребенки связаны между собой и соединены в общий коллекторный блок. Обратный и подающий поток смешиваются в особом смесительном узле, так же происходит и регулировка температуры теплоносителя.

К гребенкам подключается насосная группа, которая обеспечивает циркуляцию жидкости по трубопроводам. После того, как термодатчик сообщает о том, что в отапливаемом помещении достигнута заданная температура, клапаны автоматически перекрывают поступление горячей воды в подающую линию системы.

Смесительные клапаны

В зависимости от желаемого результата может существовать множество схем подключения. В любой из них обязательно используются смесительные клапаны. Устройства предназначены для смешивания охлажденной и горячей жидкостей. Первая поступает из отопительного контура, вторая – из котла.

Управлять системой можно в ручном или в автоматическом режиме, что потребует дополнительного монтажа управляющего устройства или сервопривода. Существует два вида смесительных клапанов.

Двухходовые элементы

Такие устройства иногда еще называют питающими клапанами. Их основное отличие от стандартных вентилей заключается в возможности пропускать жидкость только в одном направлении. В случае ошибочной обратной установки двухходовой клапан будет работать некорректно и быстро выйдет из строя.

В роли запорного элемента для него может использоваться шар либо шток специальной конструкции. Таким образом, регулировки проводятся или поворотом шара вокруг своей оси, или движениями штока. Для осуществления таких движений используются пневматические или электрические приводы, подключенные к датчикам.

Самый распространенный вариант – термостатическая головка, оснащенная жидкостным датчиком. Он осуществляет постоянный контроль над температурой поступающего в отопительный контур теплоносителя. В зависимости от его показаний головка закрывает или открывает клапан, в результате чего прекращается или возобновляется подача разогретого теплоносителя, движущегося от отопительного прибора.

Таким образом из обратки жидкость подается постоянно, а от котла – только по мере необходимости. Ее количество и регулируется двухходовым клапаном.

Принцип действия устройства объясняет главное достоинство коллектора, оснащенного питающим клапаном. Теплый пол с таким коллектором никогда не перегревается, что существенно продлевает срок его эксплуатации. Малая пропускная способность двухходового клапана обуславливает плавную регулировку температуры теплоносителя, резкие скачки здесь просто невозможны.

Питающие клапаны отличаются простотой в обслуживании и установке, а также надежностью в работе. Они очень часто включаются в схему коллекторов, однако имеют ограничения в использовании. Двухходовые клапаны не рекомендуется монтировать в системах, работающих в помещениях площадью свыше 200 кв. м.

Трехходовые устройства

Трехходовый элемент устроен иначе. Он совмещает в себе функции балансировочного байпасного крана и перепускного питающего клапана. Элемент представляет собой корпус с одним выходным и двумя входными отверстиями. Для регулировок используется либо вращающийся вокруг оси шар, либо двигающийся по вертикали шток.

Особенность трехходового клапана заключается в том, что регулирующий элемент не осуществляет полное перекрытие, а перераспределяет поступающие потоки жидкостей, чем производит их смешивание.

Регулирование температуры производится в автоматическом режиме, для чего клапан оснащается системой привода, которая снимает информацию с различных датчиков. Чаще всего трехходовые устройства оборудуются сервоприводами, которые управляются погодозависимыми контроллерами или термостатическими элементами.

Сервопривод приводит в действие запорный элемент, который устанавливается в нужное положение для получения необходимого соотношения количества горячего теплоносителя и обратки.

Погодозависимые датчики необходимы для изменения мощности системы теплого пола в зависимости от погоды. К примеру, при резком похолодании комната будет остывать намного быстрее, соответственно отопительной системе будет намного сложнее справляться со своей работой.

Чтобы упростить ей задачу необходимо увеличить расход теплоносителя и его температуру. К числу недостатков трехходовых клапанов относится их большая пропускная способность. В таких условиях даже небольшое смещение в регулировке клапана неизбежно приведет к существенному изменению температуры теплоносителя в контуре.

Еще один недостаток – возможность резких температурных скачков теплоносителя. Вполне вероятно, что клапан, сработавший по сигналу от термостата, впустит в систему теплого пола теплоноситель, разогретый до 95С. Такие скачки недопустимы для отопительного контура, который может не выдержать избыточного давления и лопнуть.

Трехходовые клапаны используются для коллекторов, установленных в помещениях площадью свыше 200С и для систем с множеством контуров. Кроме того, они незаменимы для конструкций, оснащенных погодозависимыми контролерами, которые определяют требуемую температуру пола с учетом внешних условий.

Как располагаются коллекторные отделы?

Для системы теплый пол можно установить один общий коллектор или же смонтировать перед каждым отопительным контуром индивидуальное устройство. В этом случае каждый коллектор должен быть оснащен терморегуляторами, расходомером и тремя основными элементами:

• Смесительным клапаном, который определяет степень нагрева теплоносителя в отопительном контуре.
• Запорным вентилем балансировки радиатора, связывающим коллектор с отопительной системой. Открывает и при необходимости закрывает подачу воды в контур.
• Переливным клапаном. Он отвечает за постоянное давление в трубах, для чего направляет лишний теплоноситель в байпас.

Схемы сборки могут быть самыми разными. Для системы с одной радиаторной трубой, к примеру, наличие байпаса обязательно. Причем он должен быть всегда открытым, так избыток горячего теплоносителя будет отводиться напрямую в радиатор.

При наличии обратного контура байпас необязателен. Если отапливаемая площадь невелика, коллекторный отсек можно разместить во вторичном контуре.

Правила выбора коллектора

Коллектор для теплого водяного пола можно собрать своими руками или же купить в готовом виде. В первом случае важно, чтобы все комплектующие были выпущены одним производителем. Некоторые компании производят уникальные соединительные элементы, не стыкующиеся с деталями от других поставщиков, что грозит собранному узлу потерей герметичности.

Во втором случае при выборе оборудования нужно учесть несколько важных моментов. Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

Кроме того, коллекторы различаются по числу подключаемых контуров, количество которых может варьироваться от 2 и до 12. Выбор устройства основывается на точном расчете основных параметров работы системы и нужных дополнительных функций. Обязательно учитываются:

• количество отопительных контуров, их протяженность и пропускающая способность;
• максимальное давление;
• возможность добавления веток;
• наличие элементов, осуществляющих автоматический контроль работы устройства;
• количество потребляемой электроэнергии;
• внутренний диаметр коллектора.

Последний показатель должен подбираться так, чтобы обеспечивалась максимальная проходимость теплоносителя во всех отопительных контурах. Эффективность работы узла во многом зависит от шага укладки, диаметра и длины труб, входящих в отопительный контур.

На этапе проектирования системы обязательно проводится расчет и этих параметров. Это довольно трудоемкое мероприятие, которое лучше всего доверить специалистам. Можно произвести расчет в специальной программе-калькуляторе, которую можно найти в интернете.

При проведении расчетов очень важно учесть все параметры системы. Иначе она будет работать непродуктивно: возможна недостаточная циркуляция теплоносителя или его утечка, а также может появиться «тепловая зебра», так специалисты называют неравномерный нагрев поверхности.

Для правильного определения длины контура и шага укладки труб потребуются такие данные:

• вид финишного напольного покрытия;
• площадь комнаты с планом расстановки крупной мебели и бытовой техники;
• диаметр и материал труб;
• мощность отопительного котла;
• тип используемой теплоизоляции.

При расчете обязательно учитываем, что в контуре не должно быть стыков труб, поскольку использование муфт и соединений под бетонной стяжкой строго запрещено. Кроме того, учитываем гидравлическое сопротивление теплоносителя, которое будет повышаться с каждым поворотом ветки и по мере увеличения ее протяженности.

Оптимально, если к одному коллектору будут подключаться только равные по длине контуры. Возможно, лучшим решением для длинных веток станет деление их на несколько небольших.

Рекомендации по монтажу устройства

На этапе проектных работ следует определить место, где будет установлена коллекторная группа. Чаще всего ее монтируют в специальном шкафу, который должен иметь достаточные размеры для размещения всех элементов. Оборудование устанавливают на некоторой высоте от пола вблизи от магистральных труб.

При этом нужно разместить шкаф так, чтобы осталось свободное место для загиба подходящих к коллектору труб. Желательно, чтобы он помещался на одинаковом расстоянии от всех отопительных контуров. Шкаф при желании можно вмонтировать в специально сделанную нишу или просто прикрепить к стене.

Собрать укомплектованный коллектор для теплого пола достаточно просто. Однако перед началом работ следует внимательно ознакомиться с инструкцией, которую производитель обязательно вкладывает в упаковку оборудования. Все операции следует выполнять в точном соответствии с ее рекомендациями.

В общих чертах сборка проводится в такой последовательности:

• Вынимаем из упаковки трубки, предназначенные для обратного и подающего теплоносителя. Они уже должны быть снабжены датчиками расхода и клапанами. Если коллектор разделен на несколько секций, скручиваем их между собой.
• Собранные трубы закрепляем на штатных кронштейнах, что позволит работать дальше с большим удобством. Теперь распределитель представляет собой единый узел.
• Устанавливаем на место запорную арматуру, соединительные элементы, заглушки и приборы контроля.
• Закрепляем коллектор на стену. Можно встретить рекомендации, в которых предлагается сначала установить клапан и циркуляционный насос. Однако в этом случае будет очень неудобно впоследствии крепить собранный узел.
• Устанавливаем в соответствии с выбранной схемой циркуляционный насос и клапан с сервоприводом и термоголовкой.
• Подключаем к узлу трубы, идущие от отопительного котла, к отводам присоединяем трубы от контуров теплого пола.

Все пуско-наладочные работы следует провести до того, как будет залита бетонная стяжка. Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Проводим настройки коллектора.

Проверяем работу всех приборов управления, позволяющих настроить нужный режим подогрева теплого пола, а также отрегулировать потоки теплоносителя в каждом контуре.

Как сделать коллектор своими руками?

Оборудование, изготовленное в заводских условиях, отличается достаточно высокой стоимостью. Поэтому некоторые домашние умельцы решаются собрать коллектор самостоятельно. Правда, полностью изготовить его не получится, некоторые элементы, такие как смесительный клапан, циркуляционный насос и запорная арматура, все равно придется приобрести.

Наиболее простой способ сборки самодельного коллектора – спаять его из фитингов и полипропиленовых труб. Для работы понадобятся отрезки трубы ППР нужного диаметра, обычно он составляет 32 или 25 мм, а также отводы и тройники аналогичного размера. Кроме того, нужно приготовить вентили.

Число кранов и фитингов зависит от количества отопительных контуров. Понадобится также специальный паяльник для полипропиленовых деталей с различными насадками, рулетка и ножницы. Сначала размечаем будущий коллектор. Для этого отмеряем и нарезаем фрагменты трубы, причем делаем это так, чтобы расстояние между тройниками было минимальным.

Иначе деталь будет слишком громоздкой и неэстетичной. Затем привариваем к тройникам переходы и краны. К готовому коллектору присоединяем остальные фитинги, при помощи которых он будет подключаться к насосу.

Нужно понимать, что собранный таким образом коллектор будет обладать некоторым количеством недостатков. Прежде всего, на подающем патрубке будет отсутствовать термостатический клапан, а на обратном – датчики протока. Это приведет к тому, что систему нужно будет регулировать вручную, что не совсем удобно и малоэффективно.

Конечно, все эти элементы можно приобрести и установить на коллектор. Но тогда стоимость изделия будет вполне сопоставима с готовым оборудованием из пластика, что делает его самостоятельное изготовление бессмысленным.

Как показывает практика, коллектор можно собрать своими руками. Однако целесообразно это делать только для самых простых моделей. Сложные устройства лучше покупать в готовом виде.

Еще один нюанс. Самодельные коллекторы обычно имеют множество стыков. Как бы ни старался мастер выполнить их предельно качественно, специфика работы прибора такова, что они обязательно дадут течь. Регулярные ремонтные работы, которые неизбежно будут проводиться для самодельного коллектора, существенно снижают срок его эксплуатации.

Поэтому стоит хорошо подумать, прежде чем решаться на самостоятельное изготовление оборудования.

Коллектор для теплого пола относится к числу незаменимых элементов. Без него система, особенно включающая в себя несколько отопительных контуров, не сможет обеспечить нужное качество обогрева или даже просто не сможет функционировать.

Установка и подключение коллекторной группы – наиболее ответственный и сложный момент в процессе обустройства системы теплого пола. Такие работы требуют определенных навыков и специальных знаний. Провести их самостоятельно можно, но велик риск ошибиться. Если нет уверенности в своих силах, лучше довериться квалифицированным специалистам.

Выбираем коллектор для теплого пола: виды, комплектация

Коллектор для теплого пола — это распределительный узел, который перенаправляет теплоноситель от котла отопления по нескольким контурам системы обогрева полов. Но в зависимости от комплектации конструкции на него могут возлагаться и другие функциональные задачи. Например, обезвоздушивание системы, регулировка подачи объемов теплоносителя и контроль его расхода при помощи ручных или автоматизированных расходомеров. Этим фактически обеспечивается поддержание требуемой температуры в нагревательных контурах теплого пола (ТП).

Среди монтажников отопительных систем, из-за характерного внешнего вида коллектора, широко распространено его другое сленговое обозначение – «гребенка».

Рисунок 1.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа.

От простого к сложному

Полностью укомплектованный коллектор для теплого пола может собираться по нескольким рабочим схемам. Тем не менее, у них у всех схожий принцип работы. Одна из типичных сборок (Рис. 6), состоит из следующих элементов:

1. Кран на распределительную гребенку.
2. Расходомеры (ротаметры).
3. (а/b) Краны для слива теплоносителя с подающей и обратной линий соответственно.
4. Ручные клапаны регулировки расхода теплоносителя.
5. Манометр.
6. Кран на обратку.
7. Трехходовой клапан.
8. Циркуляционный насос.

Рисунок 6.

Рассмотрим наиболее значимые по функциональности элементы устройства, их основные типы и назначение.

Регулировка подачи теплоносителя

Если тёплый пол в квартире имеет несколько контуров, отличающихся по длине или температурным режимам, выручит установка распределительного коллектора отопления с расходомерами (ротаметрами, рис. 7). Дело в том, что теплоноситель идет по пути наименьшего гидравлического сопротивления, то есть, прежде всего, он будет направляться в трубопроводы небольшой протяженности. Чтобы большие петли нагревались с той же интенсивностью, необходимо отрегулировать подачу жидкости, снизив ее для коротких трубопроводов и увеличив для более длинных. Поэтому гребенка водяного теплого пола и комплектуется балансировочным ротаметром на каждую петлю.

По шкале расходомера определяется интенсивность потока теплоносителя в отдельно взятом контуре. А уже в соответствие с этими показателями настраивается пропускная способность расходного клапана.

Приобретение и использование регулируемых ротаметров оправданно только в случае ручной настройки количества теплоносителя для циркуляции по веткам. Если же каждый контур регулируется собственным сервоприводом под управлением электронного термостата, то использование подобной арматуры не требуется. При этом в работающем в автоматическом режиме коллекторном блоке, для дополнительной визуализации могут монтироваться ротаметры без функции регулирования. Однако такие приборы устанавливаются уже не сверху на корпус гребенки, а врезаются межу её отводом для подключения петли и выходом трубопровода теплого пола.

Рисунок 7.

Регулировка температуры теплоносителя

Регулировка температуры тёплого пола должна содержать два главных этапа. Первый касается общей подготовки теплоносителя при его отборе из высокотемпературной отопительной системы первичного контура. Он осуществляется посредством взаимодействия элементов насосносно-смесительного узла (НСУ, рис. 6, поз. 7 и 8) или смесительно-регулировочного блока. Обычно главными элементами первого этапа подготовки теплоносителя выступают циркуляционный теплонасос и автоматический трехходовой кран либо трехходовой кран-автомат без насоса. Задача смесительных узлов заключается в доведении температуры первичного теплоносителя (70-90 0 С) до приемлемых для водяного обогрева полов – 40-50 0 С.

Устройство и работа НСУ подробно описаны в отдельной нашей статье. Однако здесь следует уточнить, что комплектация коллектора может включать смесительный узел или собираться без него. Если отопление полов состоит из разветвленной сети тепловых контуров и содержит несколько коллекторных распределителей, тогда НСУ (ввиду его дороговизны) оптимально выносить в общий на всю систему блок. Если же коллектор всего один, то он может сразу совмещаться со смесителем в едином монтажном шкафу.

Рисунок 8.

Второй этап регулировки температуры теплого пола касается непосредственно оснащения гребенки, где уже тепловые параметры циркулирующей жидкости нивелируются в соответствии с запросами по каждой ветке. Индивидуальная настройка температуры для каждого контура осуществляется термостатическими клапанами механического действия либо автоматическими клапанами с сервоприводами (Рис. 8).

Сервоприводы, получающие команды от выносного термостата, являются исполнительными устройствами для управления работой коллектора водяного теплого пола. Хотя подобная автоматика является достаточно дорогостоящей, она предоставляет возможность организации более комфортных условий обогрева.

Рабочие части термостатической запорно-регулирующей арматуры как механической, так и под управлением сервоприводов монтируются на обратную гребенку вместо ручных клапанов (см. рис. 6, поз.4). В результате, собранный коллектор для тёплого пола с расходомерами, термостатическими механическими головками и автоматическим трехходовым краном может иметь вид, как показано на рисунке 9.

Рисунок 9.

Группа безопасности

Группа безопасности для коллектора теплого пола может иметь несколько урезанный вариант. Это связано с тем, что система отопления должна быть укомплектована соответствующим устройством, размещенным возле котла. Коллектор тёплых полов может быть доукомплектован автоматическим воздухоотводчиком с отрывным клапаном, а также сливным краном (желательно с насадкой под шланг) для удаления теплоносителя из системы. Всё это крепится с торца гребёнки на специальном переходнике. Рекомендуется устанавливать такую группу как на гребенке подачи, так и на возвратной. На фото рисунке 10 показан как раз подобный вариант сборки. Он также включает отсечные краны на американках для подвода/отвода теплоносителя из основной подачи/обратки и термометры для удобства настройки системы водяного теплого пола.

Рисунок 10.

Как выбрать коллектор для теплого пола

Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить. Мастера рекомендуют приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).

Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.

Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств. Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации. Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.
