Коллектор теплого пола своими руками: монтаж, материалы и инструменты

Как собрать самодельный коллектор для теплого пола

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

  1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
  2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
  3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
  4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
  5. Термометры, регистрирующие общую температуру на подаче и в обратке.
  6. Отсекающие шаровые краны и крепежные кронштейны.

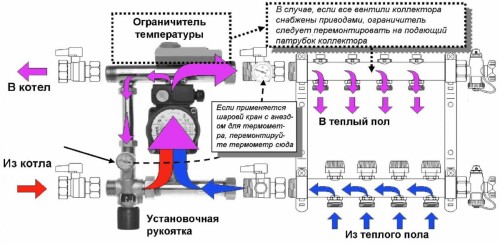

Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

  • конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
  • довольно проблематично установить расходомеры, поэтому их просто не будет;
  • нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

  1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
  2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
  3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
  4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Варианты монтажа коллектора теплого пола своими руками

Коллектор отопления тёплого пола это своего рода узел по подготовке и подачи теплоносителя в контуры тёплого пола. От правильного монтажа и установки коллектора зависит качество прогрева всей площади пола.

Как работает коллектор.

Коллектор тёплого пола практически всегда работает взаимосвязано со смесительным и насосным узлом. Учитывая то, что длина трубы тёплого пола не должна превышать 120 метров, а при устройстве тёплого пола по всей площади квартиры или дома одним контуром не обойтись, здесь то и призван коллектор решить эту задачу. Коллектор состоит из подающего и обратного элемента. Функция подающего и обратного коллектора это распределить теплоноситель с учетом длинны контуров и собрать отработавший (остывший) теплоноситель обратно для транспортировки к источнику нагрева. В свою очередь смесительный узел регулирует температуру этого самого теплоносителя, а циркуляционный насос обеспечивает движение его по системе тёплого пола.

Простая схема коллектора

Место установки коллектора

Еще на этапе проектирования водяного теплого пола нужно определиться с местонахождением будущего «сердца» вашего отопления. Коллектор устанавливается до укладки трубы в пол. Выбор места определяется с учетом планировки жилища. Желательно чтобы он находился где-то в центре относительно петель пола, что бы расстояние до них было приблизительно одинаковым. Это нужно для того, что бы гидросопротивление будущих контуров было примерно одинаковое, при условии и одинаковой общей длинны контуров. Конечно коллектор можно поставить где-то сбоку, при этом «сыграть» разностью длины трубы каждого контура. Но не заморачивайтесь обязательностью этого условия, ведь в любом случае потоками теплоносителя в полу можно управлять с помощью вентилей или расходомеров. Если в доме имеется котельная, логичнее всего установить его именно там, рядом с котлом. Если это квартира то ставить коллектор нужно в том месте, где он не будет мешаться. Например это будет какая-то кладовка, любая ниша в стене отлично подойдет для этой цели. При наличии ниши в стене, его можно установить даже в спальне, грамотно потом закрыв его и задекорировав. Если дом имеет подвал, то разместить его можно там, но здесь есть свои нюансы, которые мы рассмотрим чуть ниже. При наличии двух и более этажей в доме и свободного пространства под лестницей является хорошим местом для его размещения.

Коллекторный шкаф для теплого пола

Коллекторный шкаф–это металлический ящик, который устанавливается на место расположения будущего коллектора и в который монтируется непосредственно сам коллектор и все его дополняющие составляющие, в частности смесительный узел, насос, выводы петель тёплого пола и т. д. Бывает открытого и закрытого типа.

При монтаже коллектора теплого пола желательно разместить его в коллекторном шкафу. Так вся установка будет иметь эстетический вид, придаст «вес» мастерству хозяина, да и вообще защитит дорогостоящие элементы узла от непредвиденных механических повреждений в виде падений каких-то тяжелых предметов или любопытства ваших любимых детишек. Шкафы закрытого типа имеют возможность закрываться на ключ.

При наличии ниши в стене можно конечно обойтись без шкафа, но при этом всё равно требуется в месте крепления всех элементов прикрепить например лист плиты OSB в качестве стенда, на которую в свою очередь будут крепиться все элементы коллектора, а уже потом всё это закроется решеткой радиатора (это мы вам привели в качестве примера)

Выбор размера шкафа зависит от размера коллектора с насосным и смесительным узлом, а так же с учетом всех дополнительных элементов в виде манометра, термометра, воздухоотводчика и т.д. Высота крепления коллекторного шкафа выбирается с учетом того, на какой высоте окажется коллектор после установки в него. Оптимальная высота нижнего коллектора 50 см от основания будущего пола. Не делайте слишком низко его, так как неудобно будет вставлять трубы в коллектор.

Коллектор тёплого пола в подвале.

Бывают такие ситуации, когда необходимо установить тёплый пол выше коллектора. Например когда планируется смонтировать коллектор тёплого пола в подвале, либо гребёнка рассчитана на два этажа дома. Многих интересует вопрос: можно ли выгнать воздух из контуров, находящихся выше установленного коллектора? Мы вам ответим так: выгнать воздух с петель находящихся выше гребенки на уровень следующего этажа легко. Это приблизительно три метра. Но проблема не в этом. Возможно в дальнейшем в процессе эксплуатации начнутся проблемы с постоянным скоплением воздуха в петлях. Здесь всё зависит от множества факторов, а именно количества петель отходящих от коллектора, мощности насоса, комбинирования с радиаторным отоплением, режима работы котла, типа отопления (закрытого, открытого). Сказать однозначно, что вот этот тёплый пол будет завоздушиваться, а тот нет, нельзя. Каждый случай индивидуален.

Исходя из всего вышеизложенного советуем сделать так: если тёплый пол планируется сделать в двухэтажном доме на первом и втором этаже, то конечно же правильным вариантом будет сделать коллектор, либо один общий на втором этаже, либо два меньшего размера, но на каждом этаже. Кстати насосно-смесительный узел в таком случае может быть один на два этажа. Но когда речь заходит об эстетических проблемах, в частности при наличии свободного подвала, где эта гребёнка, со всеми своими составляющими не «мозолила» бы глаза ни хозяевам, ни гостям дома, а так же когда всё-таки решили сделать один коллектор на два этажа, тогда уж придется на каждый контур трубы ставить воздухоотводчик или краны.

Читайте также:  Как сделать грядки под клубнику: примеры и советы по обустройству

Делаются они в конце каждого контура, спрятав их аккуратно в стене, так что бы к ним был легкий доступ. Опять же в процессе отделки всё красиво задекорировав. Воздухоудалитель встраивается в петлю пола по средством тройника. Ни в коем случае не делайте соединения внутри стяжки пола, лучше выведите трубки с тройником выше стяжки.

Кстати учтите, гидросопротивление петли в которой вмонтирован воздухоудалитель или запорный кран таким вот образом, возрастает.

Для того чтобы выгнать воздух из системы отопления тёплого пола в случае если вы решили сделать его выше коллектора без автоматических воздухоотводчиков или запорных кранов на каждой петле, необходимо при заполнении впервые водой до опрессовки, либо другим теплоносителем, закрыть все краны контуров подающего, либо обратного коллектора, открыть всего один кран одного контура. Все дальнейшие действия, которые нужно выполнить, вы найдете в статье по опрессовке тёплого пола. Здесь важно напором выдавить воздух, который находится выше гребёнки. В случае завоздушивания в процессе эксплуатации отопления пола этих участков трубы, сделайте следующие действия. Закройте все краны коллектора петель пола, кроме того, который хотите развоздушить, включите насос (автоматические удалители воздуха на коллекторе в это время должны быть открыты полностью), прокачать систему в таком режиме несколько минут. Котёл в это время можно выключить. Если имеются ещё контуры, которые необходимо прокачать, тогда откройте нужный кран и закройте предыдущий. Повторяйте действия по схеме выше. Перед тем, как развоздушивать систему, при наличии расходомеров, запомните, либо запишите расход теплоносителя по каждому датчику.

После закрывайте контура желательно не расходомерами, а другими запорными устройствами. Это могут быть обычные краны, клапаны, сервоприводы (зависит от коллектора). Это нужно для того, чтобы не сбить настройки регулировки расхода теплоносителя по контурам. В это же время расходомер прокачиваемого контура необходимо открыть по максимуму для свободного прохождения теплоносителя через него. После каждого прокаченного контура показатели расходомеров нужно возвращать в исходное положение.

Сборка коллектора для теплого пола

В принципе если вы купили коллектор вместе со смесительно-насосной группой, собрать коллектор по инструкции прилагаемой к нему не составит никакого труда. Важно лишь следить за соединяемыми вами элементами, а именно при наличии резиновой, либо прокладки, выполненной из другого материала, обходиться только ей. Если прокладки в месте соединения не имеется, тогда подматывается фумка или другое средство для герметичности. Так же обратите внимание с какой стороны у вас будут подходить трубы от котла, что бы сразу собирать коллектор в нужную сторону.

В этой статье мы больше рассмотрим вопрос по сборке самодельного коллектора со смесителем и насосом своими руками. Так как готовый заводской коллектор стоит очень дорого, тогда как собрав его своим руками из отдельных элементов можно неплохо сэкономить в два, а то и больше денег на нём.

Полипропиленовый коллектор своими руками

Сборка его из полипропилена пожалуй самый дешевый вариант исполнения. Собирается он из обычных полипропиленовых элементов, применяемых в отоплении и водоснабжении. На него так же ставится воздухоотводчик, сливные отверстия, краны. Правда у такого коллектора есть минусы. Он получается намного больше в размерах, чём если бы это был фирменный. Так же в него нельзя будет встроить расходомеры. Расход теплоносителя придется регулировать с помощью вентилей или других клапанов, что не совсем удобно, так как наглядно не видно конкретный расход по каждому контуру. Что бы вам было более понятно посмотрите на фотографии ниже.

Латунный коллектор своими руками

Вторым вариантом для сборки бюджетного коллектора это собрать его из латунных фитингов, тройников, футорок и т. д. Собирается такая система дольше полипропиленовой, так как каждое соединение нужно промотать фумкой, льняным волокном или специальным средством для герметизации резьбовых соединений. Такой вариант немного дороже первого, но смотрится он чуть симпатичнее, и занимает меньше места.

Сборка смесительно-насосного узла

Основными частями насосно-смесительного узла является трехходовой клапан для смешения горячей и холодной воды и непосредственно сам насос для циркуляции теплоносителя. Дополнительными элементами могут быть термометры на подающей и обратной гребёнки и манометр. Самой популярной схемой является такая:

Как видите вся система сделана из полипропилена, здесь важно правильно подключить трехходовой клапан. На самом клапане есть маркировка каждого входа.

Горячий вход идёт от котла, а холодный от обратной гребёнки тёплого пола, насос стоит после трехходового клапана. Термометры на подаче и обратке нужны для контроля температуры воды подающей в пол и температуры отработавших теплоносителя. Многие «трехходовики» имеют возможность оснащаться сервоприводом, при установке которого появляется возможность контролировать в автоматическом режиме температуру тёплого пола. Так же есть возможность установить на него термостатическую головку, с помощью которой можно выставлять нужную температуру непосредственно на головке. Выносная капсула термоголовки прикладывается к корпусу обратного коллектора.

Непосредственно после монтажа насосно-смесительного узла с коллектором и укладки трубы тёплого пола в обязательном порядке необходимо произвести опрессовку системы

Самодельный коллектор для теплого пола

Популярная в последнее время система отопления зданий с использованием теплого пола требует внимания в проектировании, подборе комплектующих и устройстве. Для изготовления требуется большее количество комплектующих и изделий, чем для системы с радиаторами. Это связано с многими факторами, но основным является необходимость грамотного распределения теплоносителя по веткам и контроля его нагрева.

Одним из обязательных узлов является распределительный коллектор (гребенка) к которому подключаются трубы, проходящие в полу. Он выполняет несколько функций и без них устройство теплого пола проблематично. Несмотря на то, что коллекторная группа для теплого пола изготавливается многими производителями и поставляется на рынок во многих модификациях, часто возникает желание сэкономить и создать ее самостоятельно.

Как проходит этот процесс, из чего можно самостоятельно собрать распределительный коллектор и какие материалы для этого используются? Попробуем ответить на эти вопросы.

Коллектор в системе теплого пола.

Назначение коллектора в теплых полах

Коллектор для теплого пола используется в нагревательных системах с такими целями:

  • распределение потоков;
  • контроль температуры.

Его основное назначение заключается в том, чтобы подать теплоноситель требуемой температуры и количества в каждую ветку теплого пола. Для этого в комплекте с коллектором устанавливается смесительный узел, включающий насос, регулирующие клапаны и байпас (в некоторых вариантах).

Необходимость контроля температуры связана с тем, что в котлах в основном подготавливается вода намного большей температуры, чем требуется для теплых полов. А для того чтобы перевести ее в требуемые параметры воду смешивают с «обраткой» до достижения нужной температуры.

Коллектор в смесительном узле.

Типы коллекторов

Кроме материала и технических характеристик коллекторы разнятся по типу регуляции. Они бывают как вовсе без регуляции, так с использованием расходомеров, ручной запорной арматуры и автоматических устройств.

Без регуляции

Коллектор для теплого пола без регуляции позволяет создать дешевый вариант распределительной системы. В нем не применяют никаких регулирующих устройств, а потоки теплоносителя распределяются в зависимости от гидравлических характеристик системы. Несмотря на стоимость такой вариант не стоит применять, так как он не удобен в эксплуатации и может создавать трудности в дальнейшем.

С ручной регуляцией

Установить такой вариант коллектора стремятся в основном те, кто пытается сэкономить на оборудовании. Это не всегда плохо. Экономия позволяет направить финансовые средства в то место, где они более необходимы. Какие плюсы и минусы такого варианта?

Коллектор с ручной регуляцией имеет право на жизнь и может выполнять свою функцию в поддержании необходимого количества теплоносителя в каждой ветке. В таком случае температура теплоносителя регулируется в смесительном узле, а количество его для каждой петли устанавливается ручной настройкой один раз. Далее система работает самостоятельно. Хорошо себя зарекомендовали латунные коллекторы такого типа.

Особенно актуален такой вариант при устройстве теплого пола как дополнительного комфортного элемента в системе отопления. Когда основной подогрев осуществляется радиаторами, или другими устройствами, а теплые полы лишь создают дополнительный уют. Для основной системы отопления в виде теплого пола лучше предусмотреть более серьезную автоматизацию.

Коллектор с расходомерами

Одним из вариантов регуляции потоков теплоносителя на каждую ветку, отходящую от коллектора, является использование балансировочного расходомера. Этот элемент дает возможность регулировать поток теплоносителя и визуально его контролировать.

Устройство состоит из штока с фланцем, который позволяет контролировать условный проход в трубопроводе. В его состав входит окошко с градуированием, по которому можно визуально определить конкретный расход теплоносителя через наблюдаемую ветку. Подстройка проводится регулировочным кольцом под колпачком. Подсоединение его коллектору проводится с помощью резьбы.

Коллектор с расходомерами очень часто используется в современных системах из-за своей невысокой стоимости и хороших эксплуатационных характеристик.

С автоматической регуляцией

В последнее время часто устанавливают тёплые полы, в которых устанавливается коллекторы с автоматической регуляцией. Для этого используют сервоприводы на каждую петлю. Они в комплексе с термодатчиками теплого водяного пола позволяют регулировать поток теплоносителя в каждой ветке в зависимость показаний термодатчика.

Коллектор с сервоприводами.

Для этого устанавливается необходимый проход сечения. Такие системы дороже чем варианты без регуляции или с ручной, но довольно гибки и позволяют получить комфортные условия проживания. Не стоит забывать, что автоматические системы требуют грамотной регуляции, без которой они не будут показывать свой полный функционал.

Из чего можно сделать коллектор

Поставляемые на рынок стандартные коллекторы для теплого пола изготовляются из разных материалов: это и полипропилен, и сталь, и различные сплавы. Наибольшее распространение получили металлические элементы из-за своего качества, прочности и надежности.

Выпускаются отдельные гребенки с различным количеством отводов из полипропилена, которые можно компоновать друг с другом и создавать коллекторы разного размера. Это же относится и к латунными элементам.

Если стоит задача установки коллектора для теплого пола не из заводских элементов, можно использовать куски труб, тройники и другие элементы сети теплоснабжения. Подойдут стальные трубы большого диаметра, в которые врезаются патрубки для подключения трубопроводов. Также существуют варианты использования полипропиленовых тройников, которые соединяются между собой с использованием обрезков труб. В результате этого действия получается гребенка нужного размера и характеристик.

Коллектор из полипропилена.

Изготовление коллектора своими руками

Если вы решили собрать самодельный коллектор для теплого пола, вы должны обладать некоторым опытом и пониманием конструкции отопительных систем. В первую очередь необходимо обязательно ознакомиться с принципом работы и задачей коллекторов после чего провести грамотный расчет и непосредственно изготовление.

Расчет

Схема коллектора теплого пола подбирается исходя из особенностей конкретной системы. В первую очередь необходимо провести расчет и подобрать сечения трубопроводов. Перед изготовлением необходимо:

  • По заранее разработанной схеме определить из каких веток будет состоять система теплого пола и их характеристики.
  • Рассчитать все параметры работы системы: температуру горячей воды, которая подводится к коллектору, расход теплоносителя через все ветки теплого пола, расположение участков.
  • Важно выяснить наличие и количество других отопительных приборов, кроме тех, которые будут подключаться к распределительному коллектору.
  • Выбрать систему регуляции и контроля, которая будет использоваться в распределительном коллекторе.
  • Необходимо определиться с местом расположения коллектора, так как от этого зависит его конструкция и расположение отводящих патрубков. Выполнение этого пункта позволяет провести подключение коллектора теплого пола оптимально.

Для создания хорошего распределительного коллектора, который позволит грамотно контролировать тёплые полы в доме, важно особое внимание уделить подбору всех комплектующих и деталей. Они должны быть рассчитаны на работу в таких системах.

Для того чтобы выбранный коллектор качественно выполнял свою функцию и не создавал дополнительного гидравлического сопротивления для движения потока и шума, следует руководствоваться при подборе таким правилом: диаметр распределительного коллектора нужно выбирать таким образом, чтобы площадь его сечения была равна или более площади сечения всех трубопроводов, которые подсоединяются к устройству. Это же относится и к сборному коллектору.

То есть, например, если к коллектору подключены 4 трубопровода внутренним диаметром d=20 мм, то площадь поперечного сечения коллектора должна быть: S = 4(πd²/4) = 1256 мм². То есть диаметр трубы для коллектора составит не менее 40 мм. Это правило для оборудования тепловых сетей описано в частности в таком нормативном документе: СТО РАО ЕЭС России «Тепловые пункты тепловых сетей».

Комплектующие

При выборе комплекта входящих в коллектор элементов нужно ориентироваться на такие изделия:

  1. Гребенка, которая представляет из себя кусок трубы с врезанными в не нее отводами для подключения трубопровода теплого пола. Их можно приобрести отдельно, сварить из металла или спаять из полипропиленовых элементов. Для коллектора который стоит на подаче обязательно наличие регулирующего вентиля на каждом контуре.
  2. Воздухоотводчик, который подключается в верхней части изделия для сброса собравшегося в системе воздуха.
  3. Кронштейны, которые позволяют качественно провести монтаж коллектора теплого пола на строительную конструкцию. Их можно выбрать среди стандартных или изготовить самостоятельно.
  4. Сливной кран, благодаря которому возможно провести удаление теплоносителя из системы.
  5. Тройники и соединительные элементы.
  6. Крепления для подключения металлопластиковых или полиэтиленовых трубопроводов теплого пола.

Комплектующие для коллектора.

Это стандартный набор элементов подходит для коллекторов из разных материалов.

Непосредственно коллекторный узел для теплого пола кроме самого коллектора включает большое количество дополнительных элементов, которые позволяют регулировать и контролировать систему. В него входит трёхходовой или двухходовой клапан, насос, запорная и регулирующая арматура. Схема подключения коллектора в каждых вариантах зависит от типа выбранного оборудования.

Сборка

Само изготовление коллектора ничем не отличается от работы с элементами отопительной сети. Если используется полипропилен, все комплектующие паяются с соблюдением герметичности, подключаются краны и другие элементы. Необходимо следить за расположением патрубков, чтобы их удобно было подключать.

При установке коллектора для теплого пола изготовленном из стальных труб необходимо обладать навыком в сварке. Для работы берется стальная труба большого диаметра круглого или квадратного сечения. Из трубы нарезаются отрезки нужной длины для частей коллектора. Отрезки трубы завариваются с двух сторон с соблюдением герметичности, после чего к ним приваривают круглые стальные патрубки, к которым могут подключаться трубопроводы. Для установки приборов учета и регуляции в патрубках должны быть подготовлены места для устройства спуска воздуха и других комплектующих. Для защиты от коррозии такой коллектор требует покраски.

Перед сборкой важно оценить все риски и возможную экономию, после чего приступать к работе. Не стоит рассматривать коллектор как самостоятельную систему: он является важной частью смесительного узла, а если возникла идея собрать его самостоятельно, стоит обратить внимание и на возможность самостоятельного изготовления всего узла. Для этого важно подобрать грамотно все комплектующие, трехходовые клапаны, насос и запорно-регулирующей арматуру. Нужно соблюдать все требования монтажа отопительного оборудования.

Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Как самостоятельно собрать распределительный коллектор для теплого пола

Главное распределительное устройство – коллектор для тёплого водяного пола (ТП) является неотъемлемой частью вспомогательной или основной системы напольного отопления. Его конструкция, собранная по полной профессиональной схеме, довольно сложна, так как состоит из множества взаимозависимых элементов. Тем не менее, во многих квартирах, небольших частных коттеджах или дачных домиках систему обогрева обустраивают по облегченной схеме. Она может содержать всего несколько радиаторов и два-три контура ТП, что делает возможным их выведение в общий шкаф с упрощенным коллектором (гребенкой). Таким образом, в большинстве случаев сборка коллектора для теплого пола своими руками вполне осуществима. А настройка такой системы в последствие не доставит особых трудностей.

Читайте также:  Макошь схема вышивки крестом: бесплатно скачать, какой орнамент подобрать, оберег на любовь

Что потребуется для сборки главного распределителя для ТП?

Разновидности, комплектация и назначение отдельных узловых элементов коллекторов уже были описаны в статье «Выбираем коллектор для теплого пола: виды, комплектация». Поэтому здесь напомним вкратце, что для сборок его различных типов вам понадобятся:

  • пара базовых гребёнок (моноблочных либо составных) на подачу и возврат теплоносителя;
  • двухходовые шаровые краны. Два из них потребуется на отсечку подачи и обратки из первичного (радиаторного) отопительного контура. Остальные могут использоваться в качестве запорной арматуры на входе/выходе контуров теплого пола в соответствующую гребенку;
  • ручные клапаны – ротаметры для балансировки расхода теплоносителя в каждой ветке. Они обычно монтируются на коллекторе подачи для каждого контура ТП;
  • термостатические клапаны ручные или управляемые контроллером с сервоприводами;
  • циркуляционный насос, который целесообразно приобрести в комплекте готовой смесительной группы, совместно с кранами для подключения, байпасом, фильтром грязевиком и т.д. Следует заметить, что монтируя коллектор для тёплого пола своими руками по упрощенной схеме можно обойтись без насоса, используя только автоматический трехходовой клапан или двухходовые типа Unibox;
  • устройства контроля – манометры, термометры;
  • группы безопасности;
  • фитинги и различные соединительные элементы для крепления труб тёплого пола к коллекторам и т.д.

Проектирование коллекторного узла

Упростить сборку гребенки поможет её предварительно составленная схема. Имея под рукой, даже любительский набросок, вы уже будете застрахованы от многих монтажных ошибок. А вот хорошо продуманная схема коллектора теплого пола, составленная профессионалом, должна уже учитывать целый ряд параметров и практических моментов. Наиболее важные среди них:

  • количество отопительных веток (петель);
  • определение характеристик потребляющих устройств – диаметр и метраж трубопроводов контуров, а также гидравлические потери в них;
  • тип котла отопления, его основные эксплуатационные возможности – тепловая производительность, мощность циркуляционного насоса, температура нагрева теплоносителя;
  • наличие в отопительной системе дополнительного оборудования – накопительного и демпферного баков, манометров, термометров, группы безопасности, гидрострелки и т.п.;
  • необходимость предусмотреть возможность масштабирования – подключения дополнительных контуров, усовершенствования системы управлении – установки на имеющиеся элементы контроля устройств автоматики, а также блоков, обеспечивающих удаленный доступ.

ВАЖНО! Профессиональная схема подключения коллектора теплого пола не просто дает представление о том, какой кран отвечает за определенный участок. Она позволяет разместить трубопроводы более упорядочено, а в дальнейшем облегчить настройку и управление системой отопления.

Выбираем место для установки коллектора ТП

Очень важно определить оптимальное место, где будет осуществляться монтаж коллектора теплого пола. Желательно, чтобы он находился в геометрическом центре постройки на равной удалённости от основных потребляющих контуров и котла отопления. Конечно, на практике точного расстояния от гребенки до нагревающих петель выдержать не получится. Да и сами петли редко имеют одинаковую протяженность, что приводит к дисбалансу в их гидросопротивлениях. В результате теплоноситель будет стремиться циркулировать в короткой ветке, а длинные могут оказать в режиме нехватки его расхода. И хотя данная проблема устраняется установкой ротаметров либо регулируемых вентилей, все же следует стремиться к достижению симметричности в прокладке трубопроводов.

При выборе места для размещения коллектора для тёплого пола в типовых квартирах или небольших коттеджах приходится учитывать особенности их планировки. Так как коллекторный шкаф отличается не самыми маленькими габаритами, то в условиях ограниченной жилой площади его обычно располагают в кладовке или в стенной технологической нише. Однако, если дом побольше и в нем уже имеется обособленная бойлерная, то распределительные гребенки со всей обвязкой помещают непосредственно возле котла отопления. В больших домах на два-три этажа еще проще выдержать геометрический монтажный центр. В них установка коллектора может осуществляться в подлестничном пространстве.

Коллекторный шкаф

Его наличие в комплекте оборудования совсем не отражается на функционировании системы водяного теплого пола. Однако коллекторный (монтажный) шкаф отвечает за эстетическую составляющую восприятия тепловой установки, а также за сохранность её узлов и их настроек. Он защищает элементы управления системы, некоторые из которых являются довольно чувствительными к внешним механическим воздействиям. Порой и сам материал, к примеру, полипропиленовый коллектор, несмотря на всю его надежность, может быть повреждён. Учитывая эти факторы, рекомендуется выбирать ящики с закрывающимися дверками.

Высота крепления монтажного шкафа подбирается исходя из местных условий и пожеланий хозяина объекта. Строго она не регламентируется нормативными документами. При этом следует принять во внимание, что размещение гребенок ниже, чем в 50 см от уровня пола нежелательно. Рекомендация обусловлена практическим удобством подвода труб для присоединения и закрепления на коллекторе. Оптимальная же высота крепления шкаф составляет порядка 1 м.

Сборка коллектора ТП

Собрать и установить коллектор для теплого пола, приобретенный в полной комплектации, по прилагающейся производителем инструкции, не составит труда даже для неопытных домашних мастеров. В этом случае наиболее ответственным моментом является контроль герметичности сопряжений элементов и узлов. А так как в заводских комплектах большая часть незавершенных соединений предусматривается на резиновых или силиконовых прокладках (в редких случаях на фумленте), то и эта задача решается любым монтажником достаточно легко.

Тем же, кто имеет некоторый опыт в сантехнических работах, будет выгодней приобрести и собрать коллектор из различных элементов самостоятельно. Поступая таким образом, удастся сэкономить до половины стоимости в сравнении готовым конструктором. Кроме того, имеется возможность собрать именно ту конфигурацию, которая будет максимально удовлетворять запросы пользователя.

Коллектор из полипропилена своими руками

Полипропиленовые коллекторы являются одними из наиболее доступных по стоимости. Однако следует учесть, что они занимают несколько больше места, чем сборные металлические, а тем более гребенки выполненные в монокорпусах. В полипропиленовую конструкцию также может оказаться проблематично установить расходомеры и другие устройства для автоматической регулировки и контроля подачи теплоносителя.

Элементами для сборки гребенки могут служить фитинги, используемые в системах отопления или водоснабжения, или же готовые, отлитые в заводских условиях изделия. В последнем случае производителем задается фиксированное количество отводов, увеличить которое на выбранной модели уже не получится.

ВАЖНО! Удобней использовать коллектор, собранный из полипропиленовых фитингов, если его конструкция устанавливается в бойлерной, котельной или другом техническом помещении. Ведь с количеством контуров отопления от 5 и более пластиковая сборка получается чересчур громоздкой.

Комплектующие и инструмент

Чтобы полностью собрать коллектор отопления из полипропилена своими руками понадобится специальный монтажный паяльник – для диффузионной сварки, а из материалов и готовых элементов:

  • не более 1 м полипропиленовой трубы PN 20-25 без внешнего армирующего слоя Ø 32 мм;
  • 1-2 м трубы PN 20-25 Ø 32 мм с армировкой внутренней либо внешней. Без этой позиции можно обойтись, если коллектор не включает обвязку смесительного узла;
  • тройники Ø 32 мм (в количестве равном числу веток ТП) с отводами соответствующими диаметрам переходных резьбовых муфт для подключения контуров;
  • переходные муфты пластик/метал. Лучше брать модели с накидными гайками – американками;
  • шаровые краны;
  • балансировочные вентили – подойдут, используемые для радиаторов отопления.

Процесс сборки

Самодельный коллектор для теплого пола из полипропилена изготавливается следующим образом:

  1. К одному из входов тройника Ø 32 мм припаивается отрезок полипропиленовой трубы без внешней армировки. Его длина зависит от мастерства монтажника. Если вы хорошо управляетесь с паяльником, то достаточно 5-7 см – по 2 см на посадочную глубину захода трубы в тройник и 1-3 см между соседними фитингами. Но они могут паяться и вплотную.
  2. К нижнему отводу тройника припаивается переходник пластик/металл с трубной резьбой или американкой. Указанные действия повторяются, пока число отводов не станет равным числу контуров отопления (возможно, +1 в запас). Необходимо сделать две таких гребенки, ведь один полипропиленовый коллектор предназначен для подачи, а другой для обратки. При этом конструктивной разницы между ними нет.
  3. С торца гребенки впаивается переходная муфта на металл соответствующего диаметра. В последствие к ней будет подключен шаровый кран для блокировки общей подачи теплоносителя в систему ТП (при необходимости).
  4. С противоположного торца устанавливается тройник (или просто колено) для подключения воздухоотводчика.
  5. После сборки конструкции полипропиленовой гребенки к муфтам-переходникам прикручиваются запорные краны или регулировочные вентили, устанавливается воздухоотводчик автоматического или ручного типа.

ВАЖНО! Лучше постараться приваривать пластиковые фитинги тройников вплотную друг к другу. В противном случае и без того немаленькая конструкция полипропиленового коллектора займет еще большой объем.

Подобным образом изготавливается наиболее простая модель самодельного пластикового распределителя. Если же вы планируете устанавливать различные сервисные и автоматические устройства, то под них следует предусматривать впайку соответствующих фитингов. Например, для монтажа расходомеров необходимо тройники на подающей гребенке заменить на крестовые детали из полипропилена. В этом случае оба отвода каждой крестовины комплектуются муфтами с металлическими переходами. В верхнюю муфту вкручивается металлический (латунный или бронзовый) удлинитель соответствующего диаметра и длины для установки расходомера, к нижней – подключается труба. Таким способом распределитель для теплого пола из полипропилена может быть доукомплектован любым измерительным прибором, устройством группы безопасности или специальной разновидностью запорно-регулирующей арматуры.

Металлическая гребенка для теплого пола своими руками

Для самостоятельного изготовления металлических гребенок используются латунные или бронзовые фитинги, тройники, футорки, заглушки. Общая схема и последовательность сборки напоминает аналогичный процесс для полипропиленовой гребенки, который лишь займает немного больше времени. Это связано с тем, что каждое резьбовое соединение предстоит тщательно герметизировать при помощи фумленты, льняной пакли или специальных герметиков.

Закупая фитинги и прочие сантехнические детали, стоит обращать внимание не только на их привлекательную цену и блеск новизны, но и на истинное качество материала. Во-первых, неплохо понимать, с продукцией какого производителя предстоит иметь дело. Если продавец предоставит сертификат на свои изделия, то будет совсем замечательно. Во-вторых, уже по некоторым внешним признакам можно предположить – стоит ли связываться с подобным товаром. Так, хорошие заводские детали, как минимум, тяжелее подделок и имеют более толстые стенки. Использование же тонкостенных «китайских» тройников, хотя заметно снизит стоимость гребенки, но критически уменьшит ее надежность. Кроме того, работать с контрафактом довольно сложно – материал низкого качества способен треснуть в любой момент.

ВАЖНО! Применение качественных бронзовых фитингов приближает самодельный коллектор для теплого пола по стоимости к заводскому изделию – экономия, конечно, будет, но очень незначительная. Если же требуется монтаж регулируемых расходомеров с использованием крестовин, то самостоятельная сборка гребенок становиться и вовсе нерентабельной.

Практические моменты установки распределителя водяного ТП

  1. Сборку и установку коллектора для теплого пола лучше выполнить перед раскаткой трубопроводов контуров. В этом случае один конец трубы сразу фиксируется в месте постоянного подключения, затем, после раскладки петли закрепляется второй.
  2. Установив гребенку с автоматическим воздуоотводчиком в верхней точке системы, вы навсегда избавитесь от проблемы её завоздушивания. Если же распределитель находится, например, в подвале, то придется ставить дополнительные клапаны для удаления воздуха где-то на самих петлях.
  3. Каждая из гребенок должна иметь незначительный установочный уклон (подъем к воздухоотводчику) для сброса воздушных пробок.
  4. Выбирая сборочную схему коллектора без смесительного узла, в которой температура в петлях регулируется термостатическими клапанами (RTL регулировка), следует принимать во внимание длину трубопроводов в нагревательных ветках. Подмечено, что такая схема неплохо работает, если длина трубной петли не превышает 50 м для трубы Ø 16 мм. Если же протяженность веток выше, то предпочтительней схема коллектора теплого пола с насосным смесительным узлом (НСУ).

Выводы

Решение, изготавливать коллектор для тёплого пола своими руками либо приобрести готовый, следует принимать, руководствуясь уровнем своих монтажных навыков, запросами к конфигурации гребенки, а также финансовыми возможностями. Немаловажным будет учесть, что:

  • если необходимо подключить 3-5 контуров, а расположить распределительный узел планируется в коллекторном шкафу, то оптимально использовать компактные металлические фитинги либо готовые моноблоки;
  • для системы теплого пола на 5-7 контуров и более, экономически оправдано применение гребенок из полипропилена. Однако в этом случае их лучше устанавливать в специализированном помещении;
  • для отопительных систем, которые планируется управлять автоматикой, целесообразно покупать коллектор на теплый пол в полной заводской комплектации.

Самостоятельная сборка коллектора для теплого пола

Водяные устройства для отопления полов отличаются от электрических агрегатов принципом работы теплоносителя. Главную роль в конструкции водяной системы играет коллектор. Распределительный узел обеспечивает эффективную работу оборудования в доме.

Необходимость установки коллектора для теплого пола

Главная функция коллектора — смешивание теплоносителя и последующая раздача по контурам отопления. Принцип функционирования построен на поступлении разогретой воды в конструкцию, где она смешивается с холодной водой. Далее происходит ее перераспределение для последующей циркуляции. Уровень смешивания холодной и горячей жидкости регулируется посредством клапанов.

  • продолжительный срок эксплуатации и безопасность использования отопительной системы;
  • снижение риска ожогов и других травм;
  • экономию расходования газа и электричества.

Теплоноситель разогревается до 75—90 °С. Это оптимальный показатель для радиаторов, но недопустимое значение для теплого пола. Если в трубы поступит вода такой температуры, человек в помещении будет чувствовать себя некомфортно. Помимо этого напольное покрытие может деформироваться. По этим причинам показан монтаж коллектора.

Устройство выравнивает температуру прямого и обратного потоков, регулирует рабочие показатели отопительной системы посредством датчиков, а также обеспечивает равномерное прогревание труб.

Устройство коллектора

Теплый водяной пол — самостоятельная система отопления, которая предполагает соединение с основной. С этой целью применяются коллекторы.

Простейшая конструкция устройства включает отрезок трубы, к которому подсоединены другие трубы. Один конец распределительного узла подсоединен к напорному фрагменту. К дополнительным выводам подсоединяются трубы водяного пола. Унифицированные конструкции монтируются редко. Их заменили устройства со сложной конфигурацией.

Читайте также:  Как сделать водопровод на даче: выбрать трубы, схему, способ укладки

Предназначение двухходовой модели — регуляция подачи горячей воды в холодный контур теплого пола. Функцию обеспечивает термическая головка, которая при увеличении температуры закрывает клапан, а при уменьшении — открывает. Клапан устанавливается при отоплении площади в 190—200 квадратных метров, когда монтаж радиаторов в помещении не предполагается.

Преимущество модели — наличие питающего клапана, который устраняет скачки температуры в отопительной системе.

Трехходовое устройство универсально. Оно включается в сложные системы отопления с наличием большого количества контуров нагревания. Узел применяется для обогрева помещения площадью 250 квадратных метров.

Минус трехходовых клапанов — резкие перепады температуры при поступлении в контур большого объема горячей воды. Для устранения подобного эффекта коллектор дополняется сервоприводами и погодными датчиками.

Составные части коллектора

Коллектор включает разные конструктивные элементы, каждый из которых выполняет определенную функцию. Включение той или иной части в устройство ограничено и зависит от общих технических показателей отопительной системы.

Современный распределительный узел содержит большое количество элементов, среди которых следует отметить:

  • Циркуляционный насос. Он обеспечивает систему отопления нужным давлением. Циркуляция горячей воды осуществляется в полном объеме, что увеличивает эффективность напольной системы отопления.
  • Смесительный узел. Это регулятор, посредством которого осуществляется подпитка системы горячей водой. Работа узла автоматизирована: регистрируются изменения показателей теплоносителя, после чего клапан автоматически открывается и остается в таком виде до повышения температуры воды до требуемого значения. В роли терморегулятора выступает сервопривод.
  • Распределительная гребенка. Представляет собой узел с большим количеством отводов для подключения воды. На гребенке монтируются расходомеры, которые распределяют горячую воду по разным участкам контура.
  • Метеодатчик. Устройство регулирует подачу горячего теплоносителя и обеспечивает равномерное прогревание пола.

В дорогостоящих моделях, представляющих готовую коллекторную систему, присутствует воздухоотводчик. Основная функция элемента — удаление скопления лишнего воздуха.

Назначение и особенности монтажа

Правильный монтаж предполагает равномерное поступление горячей воды к контурам. Работа каждой составляющей отопления не должна зависеть от уровня показателя на других приборах.

При выборе коллекторов учитывается количество контуров, которые подключаются к отоплению. Система будет работать только при достаточном наличии выводов. Узел включает запорную арматуру для каждого вывода. Клапаны обеспечивают точный расход теплоносителя.

Устройство монтируется в специальном шкафу толщиной 12 см. В ящик должны помещаться все дополнительные элементы: монометры и воздухоотводчики. Также должно хватать места для труб теплого пола. Узлы располагают выше контуров отопительной системы.

Трубы из коллектора направляются вниз. Так устраняются воздушные пробки.

Самодельные конструкции

Для сбора самодельного узла следует четко представлять конструкцию системы отопления. Необходимо ознакомиться с принципом функционирования коллекторов и их основным назначением. Также надо провести грамотный расчет.

Перед изготовлением устройства своими руками нужно:

  1. определить показатели веток теплого пола;
  2. рассчитать показатели работы, расход теплоносителя и расположение фрагментов;
  3. обозначить наличие других приборов отопления, которые будут подключаться к распределительному узлу;
  4. выбрать систему контроля и регуляции;
  5. обозначить место расположения коллектора.

Важно уделить внимание подбору комплектующих деталей. Они должны быть рассчитаны на функционирование в подобных отопительных системах.

Диаметр распределительного коллектора выбирается так, чтобы его площадь сечения была одинаковой с площадью сечения труб.

Сборка из покупных деталей

Выполнение сборки распределительного узла для теплого пола из покупных деталей не отличается сложностью. К комплекту каждого изделия прилагается пошаговая инструкция. В ней содержится чертеж.

Трубки теплоносителей снабжены заводскими клапанами и датчиками расхода. Их следует соединить, если в комплекте коллектор представлен секциями с двумя или тремя ответвлениями.

Для удобства сборки трубки советуется закрепить посредством кронштейнов. Затем монтируются заглушки, элементы соединения, арматура для запора и контрольные устройства. Следующим шагом является крепление узла к стене и установка циркуляционного насоса и клапана. Осуществлять установку в обратном порядке не рекомендуется, так как будет трудно крепить узел.

Насос и клапан с термической головкой или сервоприводом крепятся исходя из заданной схемы, после чего к ним присоединяются отопительные трубы, исходящие от котла, а к отводам — трубы греющих контуров.

Замена некоторых деталей

Заводское устройство отличается высокой стоимостью. Этим объясняется попытка сбора коллектора теплого пола своими руками. Сделать все комплектующие детали невозможно. Некоторые заводские элементы придется приобретать. При использовании полипропилена все детали паяются с учетом герметичности. Следует следить за положением патрубков для удобства подключения.

Простой способ собрать распределительный узел — спаять устройство из полипропиленовых труб и фитингов. Требуемое сечение труб составляет 2—3 см. Также потребуются тройники и отводы такого же диаметра. Количество фитингов, вентилей и контуров отопительной системы должно быть одинаковым.

Вначале отмеряются и нарезаются фрагменты труб. Дистанция между тройниками должна быть небольшой. Затем к тройникам привариваются вентили, переходники и фитинги для подключения к насосу.

Коллектор для теплого пола своими руками обладает недостатками: на подающей трубе отсутствует термостатический клапан и проточный датчик. Регулируется система вручную.

Собирать коллектор с заменой заводских деталей целесообразно для простейших схем отопительной системы. Сложное по конструкции оборудование рекомендуется приобретать в специализированных магазинах.

Коллектор теплого пола своими руками: монтаж, материалы и инструменты

  • Как подготовить основание
  • Какой материал для теплоизоляции лучше?
  • Материалы и инструменты для монтажа
  • Составление проекта
  • Монтаж коллектора
  • Монтаж котла отопления

Можно установить коллектор теплого пола своими руками? Теплый пол является одним из наиболее продуктивных, комфортных и недорогих. Однако он отличается трудностью установки, и его можно устраивать не в любой квартире.

Схема устройства коллектора теплого пола.

Теплые водяные полы не могут соединяться с коммуникациями центрального отопления, и их нельзя применять в квартирах, находящихся в многоэтажных зданиях.

Систему обычно монтируют в загородных домиках или в квартирах, расположенных на первом этаже и имеющих водяной отопительный агрегат.

Теплый пол позволяет получить качественную систему отопления, при которой обеспечивается лучший обогрев помещения и комфорт для проживающих в нем людей.

Теплый пол намного эффективней, чем обычная радиаторная система отопления. Коллектор можно установить своими руками, это позволит сократить расходы на его монтаж.

Предварительно нужно купить материалы и компоненты. Затем надо подготовить основание пола в комнатах, где будет монтироваться отопительная система, согласно соответствующим требованиям безопасности.

Как подготовить основание

Схема полусухой стяжки пола.

Выполняя подготовку основания, необходимо убрать всю старую стяжку. Затем необходимо выровнять пол строго по горизонтали. Нужно, чтобы перепады высоты плоскости пола не превышали 1 см.

Затем на горизонтальную поверхность пола монтируют слой гидроизоляции. С этой целью по периметру помещения крепят специальную ленту. Она предотвращает излишнее расширение пола при нагревании. Если теплый пол будет иметь несколько контуров, то ленту нужно монтировать не только по периметру комнаты, но и между всеми контурами. Во избежание теплопотерь нужно утеплить основу пола.

Вернуться к оглавлению

Какой материал для теплоизоляции лучше?

Материал для теплоизоляции выбирают в зависимости от типа пола, площади комнаты и предназначения монтируемой системы. Если в помещении уже есть основное отопление, и систему устраивают добавочно к нему, в качестве теплоизоляции можно выбрать вспененный полиэтилен.

Если теплый пол будут ставить в комнатах этажного дома, в котором помещение нижнего этажа отапливается, достаточно уложить листы пенополистирола слоем от 25 до 40 мм или другой материал аналогичной толщины.

Если квартира на первом этаже, который находится над подвалом, в котором отсутствует отопление, то утепление выполняют в виде насыпки керамзита и укладки пенополистирола. Такую же теплоизоляцию выполняют в частном доме, если пол лежит прямо на грунте.

Схема теплоизоляции пола.

Можно монтировать специальный утеплитель для теплого пола. В такой теплоизоляции с одной стороны имеются проемы для укладки труб.

Затем на слой теплоизоляции монтируют сетку арматуры. Она используется для закрепления стяжки, которая будет удерживать систему.

К сетке арматуры можно будет потом прикреплять трубы при помощи стяжек. При отсутствии арматурной сетки элементы закрепляются при помощи специальной полосы для крепежа.

Вернуться к оглавлению

Материалы и инструменты для монтажа

Перед укладкой теплого пола своими руками заранее подготавливают материалы и все предназначенные для монтажа компоненты. Прежде чем приступать к монтажу, надо выполнить расчет для определения необходимого количества материалов и выбора определенного типа компонентов системы.

Материалы, компоненты, инструменты:

  • котел для нагрева воды;
  • коллектор;
  • шкаф коллектора;
  • насос;
  • клапаны для регулировки;
  • воздухоотвод;
  • слив;
  • запорные клапаны;
  • полиэтиленовые трубы;
  • фитинги;
  • шурупы;
  • шуруповерт;
  • цемент;
  • песок.

Инструменты для укладки теплого пола.

Необходимо подготовить основные элементы для установки теплого пола. Основным элементом является котел отопления. Для монтажа понадобится нагнетающий насос, он может быть монтирован к котлу.

На входе агрегата монтируют клапаны. Необходимо приготовить трубы для разводки. Затем подготавливают коллектор. В его конструкцию входят элементы настройки и регулировки температуры теплого пола.

Приобретают трубы, предназначенные для укладки на поверхность пола. Подготавливают фитинги для прокладки основной магистрали и подсоединения трубы системы теплый пол.

Трубы теплого пола могут изготавливаться из полипропилена. Лучше приобрести изделия с армированием стекловолокном, ввиду того что полипропилен значительно расширяется при нагревании. Можно установить полиэтиленовые трубы, они не подвергаются значительному расширению.

Полиэтиленовые трубы используются при монтаже поверхностных систем отопления. Диаметр их должен составлять 18-22 мм. Труба должна выдерживать температуру до 90 градусов тепла и давление 10 Бар. Бывают модели с кислородной защитой и добавочными слоями.

Однако часто применяют обычные полиэтиленовые трубы, так как они дешевле. Если установка теплого пола выполняется с целью экономии расходов при монтаже, обычно выбирают полиэтиленовые изделия.

Коллектор теплого пола представляет собой прибор, имеющий отводы. Коллектор по-другому называют разветвитель. Он применяется для подсоединения разных контуров теплого пола.

Схема подключения труб к коллектору.

Разные контуры подключают к магистральной линии доставки нагретой воды и линии отвода холодной воды.

При этом применяют два коллектора. Первый разветвитель предназначен для раздачи теплой воды, второй коллектор выполняет сбор обратной охлажденной.

В конструкции разветвителя находятся все основные приборы настройки теплого пола: клапаны, устройство регулировки расхода, запасного слива, воздухоотводы.

Вернуться к оглавлению

Составление проекта

Для каждой комнаты выполняют расчет длины труб и их шага. Расчет водяного пола производят по специальным программам. Обычно расчет поручают сделать проектному институту.

Подсчитать самим мощность каждого контура достаточно сложно, так как при этом нужно учитывать много различных данных и условий. Небольшая неточность в расчетах может вызвать неправильную работу системы.

Чтобы выполнить расчет, нужны следующие исходные данные:

  • мощность котла;
  • размеры комнаты;
  • вид стен;
  • вид утеплителя под теплый пол;
  • тип финишного покрытия пола;
  • диаметр труб.

Схемы укладки трубопровода теплого водяного пола.

При наличии этих параметров можно вычислить длину трубы, предназначенную для комнаты и шаг ее монтажа. Расчеты нужно выполнять точно, для того чтобы осуществить правильный монтаж труб и создать определенное тепло. При расчете расхождения труб создают наиболее благоприятное направление магистрали. По мере прохождения по трубам вода постоянно охлаждается. Теплоотдача в комнате происходит неравномерно.

При укладке труб нужно соблюдать следующие правила:

  1. Монтаж труб начинается от внешней стены помещения, так как она холоднее других.
  2. Если трубы проходят в комнату не со стороны наружной стены, то часть трубы от входа до стены нужно утеплить.
  3. Чтобы прогрев пола постепенно снижался от наружной стены, вглубь помещения применяют метод монтажа труб змейкой.
  4. Если в помещении все стены внутренние, то для обеспечения равномерного нагрева выполняют монтаж по спирали от стен к центру.
  5. Труба идет по спирали до центра помещения, с двойным шагом между ее витками, после этого она разворачивается, спираль разматывается обратно до выхода из помещения к разветвителю.
  6. Обычно трубы кладут с шагом в 15-30 см. В большинстве помещений необходимо выдерживать шаг 30 см. В местах с повышенными теплопотерями выполняют укладку с шагом в 15 см.

Кроме материала и размеров труб, необходимо вычислить гидравлическое сопротивление. Оно увеличивается по мере увеличения длины участка и с каждым поворотом.

Необходимо, чтобы все контуры, которые присоединены к одному коллектору, имели одинаковое сопротивление.

Для этого большие контуры, имеющие длину более 100 м, разделяют на несколько небольших контуров. Для контура используют отрезок определенной длины. Нельзя выполнять стыки и ставить муфты на трубах, которые монтируют в стяжку.

Расчет длины труб выполняется после проведенных подсчетов и планирования всего маршрута.

Вернуться к оглавлению

Монтаж коллектора

Коллектор выбирают в зависимости от количества контуров. У коллектора должно быть для этого достаточно выводных отверстий.

Он отвечает за настройку и регулировку теплого пола. Коллектор должен быть снабжен запорными клапанами.

В некоторых конструкциях предусматривается устройство регулировочных клапанов, с помощью которых корректируется расход воды для каждого поворота трубы. Регулировка обеспечит равномерный прогрев всей комнаты.

Коллектор может иметь клапан воздухоотвода и отвод для слива.

Коллектор монтируют в специальный шкафчик, толщина которого около 12 см. Размеры коллекторного ящика выбирают с учетом габаритов всех элементов коллектора и дополнений к нему: датчиков давления воздуха, сливов и воздухоотводов.

В ящике под коллекторной группой должно остаться место до пола, которое необходимо для загиба отводимых труб от всех контуров.

Монтаж теплого пола начинают с размещения и установки коллекторного шкафчика. Расположить его надо так, чтобы трубы от каждого помещения были одинаковой длины. Иногда шкафчик располагают поближе к самым крупным контурам. Шкафчик можно монтировать в стену. Однако в несущих стенах выполнять углубление не рекомендуется.

Шкафчик располагают выше уровня теплого пола. При этом не допускается отвод труб от коллектора вверх. Только в этом случае будет правильно функционировать система воздухоотвода.

Вернуться к оглавлению

Монтаж котла отопления

Устанавливают котел отопления. Мощность его должна быть больше общей мощности всех контуров.

Затем устанавливают насос. Потом устанавливают запорные клапаны. Они нужны для ремонта и профилактики.

После этого выполняют монтаж труб теплого пола и заливку стяжки. Теплый пол монтируют при помощи профильных креплений, которые закрепляют к полу шурупами.

Все повороты труб выполняют аккуратно, при этом нельзя слишком сильно сгибать трубопровод.

Если на теплый пол предполагают класть плитку, предусматривается бетонная стяжка в 4 см.

Под ламинат выполняют более тонкую стяжку, теплоизоляцию не укладывают, чтобы не снизить теплоотдачу теплого пола.

На этом монтаж системы теплого пола заканчивается. Теперь нужно проверить, как работает система. Проверку выполняют несколько часов, для того чтобы убедиться, что монтаж выполнен правильно и система работает продуктивно.

Пользуются теплым полом с самого начала холодной погоды осенью. Эта система отопления является одной из наиболее эффективных и востребованных в настоящее время.

Ссылка на основную публикацию
