Электрический теплый пол под плитку: правила укладки

Монтаж теплого электрического пола в плиточный клей

Плитка и керамогранит очень практичны для использования на кухне, в ванной, туалете и даже в спальне. Но главный их минус в том, что их поверхность холодная в любое время года. Исправить это можно легко, установив систему теплого пола. Самый простой и быстрый способ монтажа – это электрический теплый пол под плитку, о котором мы расскажем в этом уроке.

Быстрая навигация по статье

Выбор

Электрический теплый пол бывает нескольких видов:

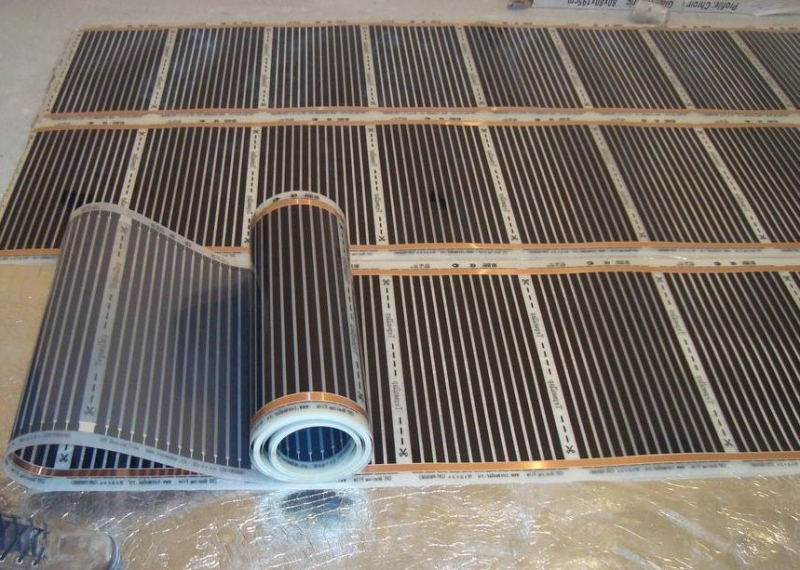

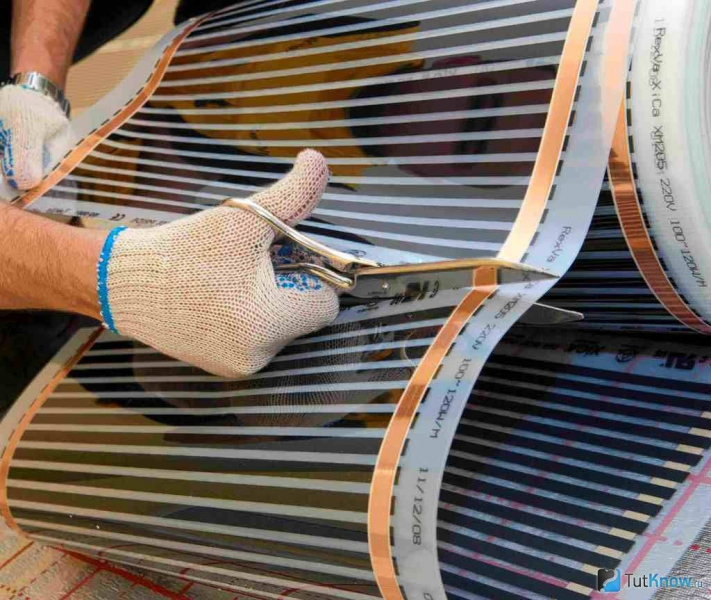

  • Плёночный инфракрасный – о нём есть отдельная статья. Самый тонкий вариант, но он сделан для «сухого» монтажа под ламинат и линолеум, под плитку его лучше не использовать;
  • Кабельный – отдельный провод, который укладывается с выбранным вами шагом, за счёт чего можно добиться более сильного нагрева. Чтобы он более-менее нормально грел, нужно покупать мощность не менее 15 Вт на погонный метр, и укладывать его с шагом не более 10 см. По технологии его монтаж делается в стяжку толщиной 4-5 см. Примерное энергопотребление получается 150-200 Вт на квадратный метр.

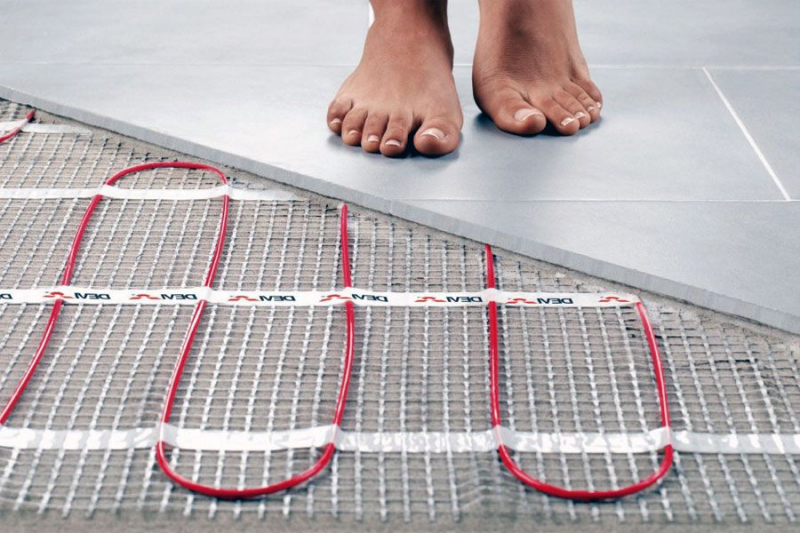

  • Маты – уже готовый кабель, закрепленный на сетке. В продаже чаще всего можно найти их мощностью 120 и 160 Вт/м2. Есть совсем слабенькие варианты (100 Вт/м2), а есть и более мощные 180/м2 (Thermo).
  • Стержневый – еще один вид инфракрасного обогрева, который оптимально подходит для монтажа в плиточный клей.

Сравнение электрического теплого пола

Для установки в плиточный клей лучше всего подходят греющие маты и стержневой теплый пол. В этом уроке мы расскажем только про укладку греющих матов, так как стержневая система – это тема отдельной статьи.

На практике, все что меньше 150 Вт/м2 – практически не греет. Мощность 150-165 Вт позволяет нагреть температуру до комфортной, но на это уходит время. Маты с мощностью 180 Вт/м2 позволяют быстрее нагревать поверхность пола и монтировать их не в плиточный клей, а в верхний слой стяжки.

Нагрев поверхности занимает полчаса и более, а после выключения она остывает за пару минут. Если заглянуть в тех. паспорт к некоторым производителям, то можно вообще увидеть нагрев до заданной температуры до 24 часов.

На деле же, подогревом люди пользуются редко. Обычно его включают в двух случаях: похвастаться, когда приходят гости и в межсезонье, когда отопление отключено.

Расход энергии

Электрический теплый пол выгоден только на малых площадях

Чтобы посчитать расход электричества, нужно узнать суммарную мощность мата на всей площади, умножить её на процент активной суточной работы системы и потом вычислить месячный расход, умножив на 24 (часа) и 30 (дней).

  • У вас есть ванная комната площадью 4 квадратных метра. Из них только на двух метрах лежит электрический кабель мощностью 180 Вт/м2.
  • Итого суммарная мощность системы будет 360 Вт/м2.
  • В режиме «автомат» теплый пол будет работать 60% суточного времени. Умножаем 360 на 0,6 и получаем 216 Вт/ч.
  • Энергопотребление в сутки: 216*24 = 5,184 кВт.
  • Энергопотребление в месяц: 5,184*30 = 155,5 кВт.
  • Если посчитать расходы по текущей стоимости 1 кВт в 4,68 рубля (в Москве), то в месяц на подогрев ванной будет уходить 728 рублей.

Расход можно снизить, если использовать дорогие программируемые терморегуляторы, за счет эффективного управления питанием.

Если вы захотите поставить электрический теплый пол на большой площади, нужно учитывать максимальную нагрузку на проводку. Лимит нагрузки может быть разным, но ориентировочное значение по СНиП 31-02 «Электроснабжение жилых домов» составляет 8,8 кВт на квартиру с электроплитой.

Монтаж термоматов

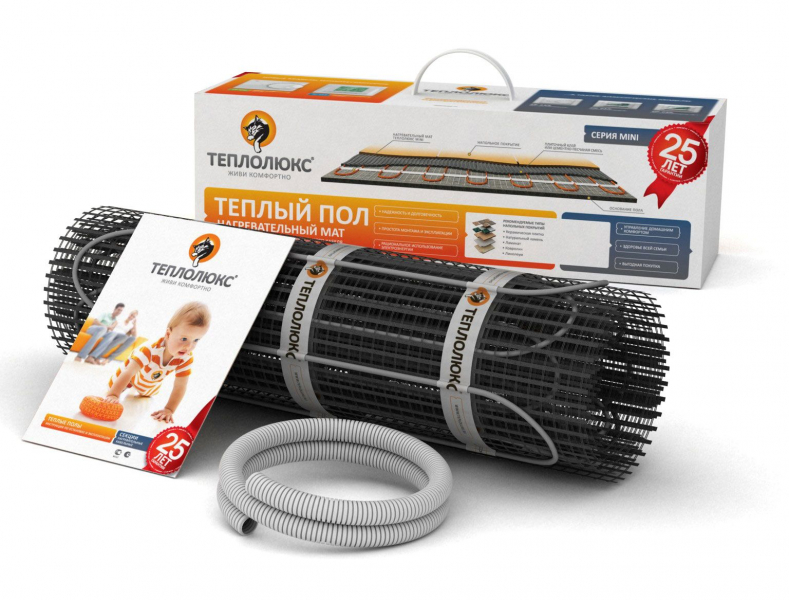

Стандартный комплект нагревательного мата состоит из двух элементов:

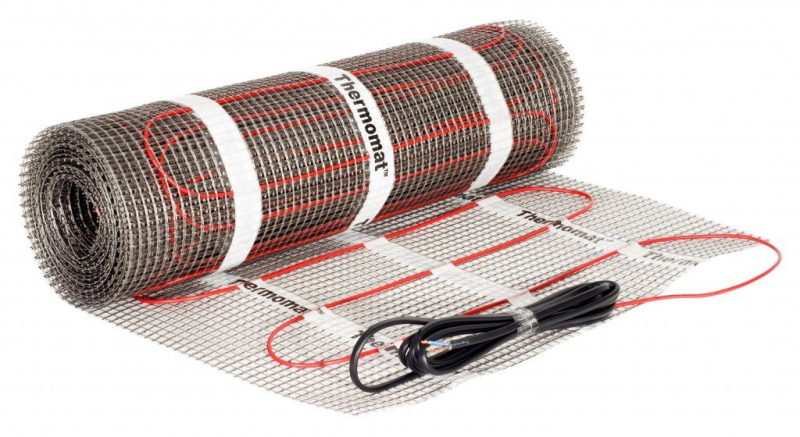

  • Термомат в рулоне с силовым кабелем.
  • Гофра с металлическим зондом и заглушкой — для установки внутрь неё термодатчика. Она нужна для защиты датчика от щелочи и влаги. Если слой плиточного клея не позволяет установить гофру, приобретается специальный влагостойкий датчик.

Стандартная комплектация системы

  • Терморегулятор. Подбирается исходя из максимальной мощности энергопотребления.
  • Монтажные коробки, если терморегулятор будет устанавливаться в стену.
  • Выносной датчик температуры (обычно идет в комплекте с терморегулятором). Лучше брать контактный датчик, а не тот, который будет измерять температуру воздуха.
  • Провода для подключения терморегулятора к сети. Сечение подбирается в зависимости от мощности системы и материала провода (см. таблицу ниже)
Сечение провода, мм21,52,546
Максимальная мощность (медный провод), кВт3,55,579
Максимальная мощность (алюминиевый провод), кВт23,55,57

Основные правила

Подключение обязательно нужно делать через терморегулятор для сохранения заданной температуры.

Согласно Правилам устройства электроустановок (ПУЭ) обязательна установка УЗО (устройство защитного отключения) с током срабатывания 30 мА, 100 мс и автовыключателя max 10 А (тип C). Системы мощнее 2 кВт рекомендуется подключать через отдельную проводку с автоматом.

Если вы делаете установку в ванной или другом влажном помещении, терморегулятор должен находиться в соседнем сухом помещении.

Кабель нельзя укорачивать и обрезать! При необходимости можно отрезать только питающий провод.

На фото показаны возможные схемы монтажа на существующее покрытие или обычную стяжку

Последовательность установки системы


Определите место установки терморегулятора на стене и зоны, где будет лежать термомат. Над теплым полом не должно находиться мебели без высоких ножек, сантехники или бытовой техники. Если на стяжке есть демпферные швы, мат не должен проходить через них. На каждое помещение используется отдельный терморегулятор и маты. Если в комнате планируется делать несколько финишных покрытий с разными свойствами, нужно под каждый из них ставить отдельный терморегулятор.

Стандартный термодатчик устанавливается внутрь гофрированной трубки. Чтобы она не создавала дополнительной неровности, для неё в полу и стене делается штроба. Конец гофры закрывается заглушкой, чтобы внутрь не попал раствор. Конец датчика должен быть установлен с отступом 50-100 см от стены немного ниже мата, по центру между двумя витками кабеля. Не делайте изгибы гофры радиусом менее 5 см, для возможности замены датчика.

Перед укладкой нагревательного мата нужно покрыть бетонный пол грунтовкой, для обеспыливания поверхности и увеличения сцепления плиточного клея.

Уложите нагревательные маты на выбранную зону обогрева. Для получения нужной формы, вы можете разрезать сетку и завернуть кабель, но резать его нельзя. Сетка крепится к полу на скотч или скобы, кабелем вверх.

Пример резки и укладки термомата

После укладки кабеля нужно замерить омическое сопротивление с помощью мультиметра. Оно должно быть в пределах (плюс-минус 10%), которые написаны в инструкции или гарантийном талоне производителя.

Подключение и установка терморегулятора

Схема подключения системы

Зачистите изоляцию на выводе монтажных проводов из мата и провода питания от 220В на 5-7 мм.

Подключите провода к клеммам терморегулятора, согласно схеме его подключения, которая указана в инструкции.

Экранирующая оплетка кабеля должна быть соединена напрямую с заземлением.

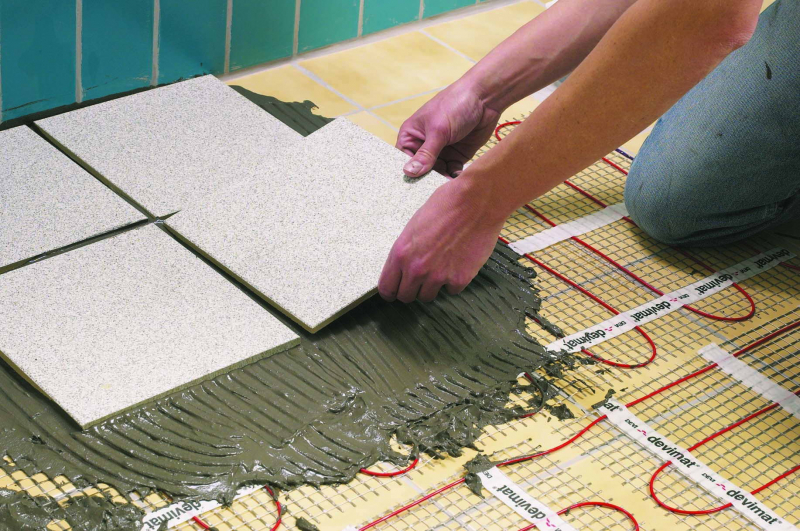

Укладка плитки


Укладку можно делать сразу на плиточный клей, либо предварительно заливать маты стяжкой (толщиной минимум 2 см). Запрещено укладывать плитку на подложку из ДСП, фанеры или другого материала.

  • Нанесите плиточный клей непосредственно на мат. Во влажных помещениях (например, в ванной), вначале на маты наносится тонкий слой клея. После его застывания наносится гидроизоляция и второй слой клея.
  • Желательно использовать специальные клеевые смеси для теплых полов, они более эластичные.

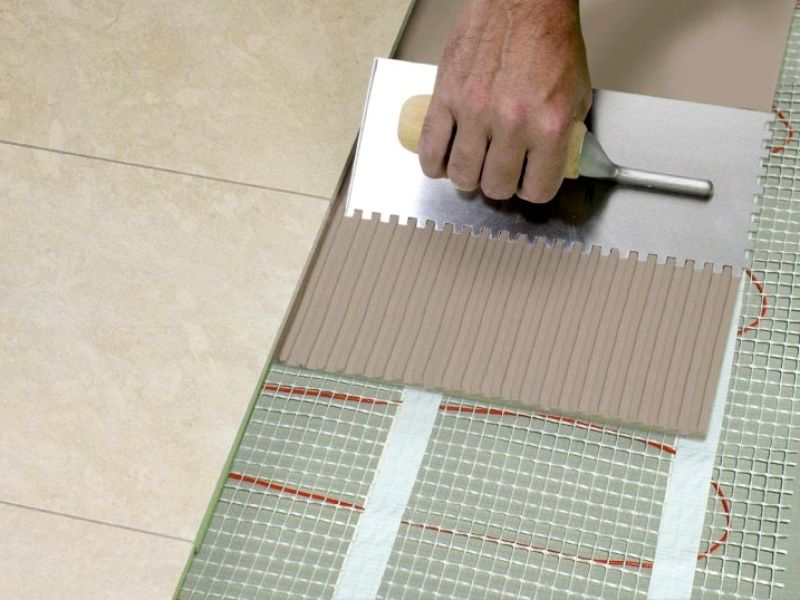

  • Равномерно распределите клей зубчатым шпателем. Для этого случая рекомендуется использовать только пластиковые гребенки, чтобы не повредить кабель.
  • Прижмите на клей плитку или керамогранит, выровняв её по уровню. Толщина плиточного клея вместе с плиткой должна быть не менее 2 см. Некоторые производители (например, DEVI) рекомендуют делать покрывающий слой не менее 5 см. Это связано с тем, что при такой прослойке тепло будет распределяться равномерно.

Заключение

Включать теплый пол можно только после полного высыхания клея или стяжки, а это минимум 28 суток после укладки. Запрещено устанавливать терморегулятор на температуру свыше 30 градусов. Чтобы не повредить кабель при ремонтных работах, нарисуйте и сохраните схему его укладки.

Электрический теплый пол целесообразно применять в помещениях маленькой площади (до 10 м2), в остальных случаях по суммарным затратам на монтаж и оплату энергии, выгоднее будет ставить водяной подогрев. Но в плиточный клей его устанавливать нельзя, потребуется делать дополнительную стяжку.

  1. Выбор и монтаж тёплого пола под плитку
  2. Установка инфракрасного пленочного пола под плитку: стоит ли так делать?
  3. Выбираем плиточный клей Литокол правильно: характеристики, рекомендации и калькулятор расхода

Как выполнить укладку теплого пола под плитку – пошаговое руководство по монтажу электрического кабельного пола

Несмотря на сложность и трудоемкость процесса укладки теплого электрического пола под плитку, выполнить работу может человек, имеющий минимальные знания в этой области. Чтобы своими руками уложить термоматы или нагревательный кабель, необходимо ознакомиться с подробной схемой подключения и узнать, как правильно сделать теплый пол под плитку.

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Одним из преимуществ термомата является простой расчет материала, для этого достаточно знать площадь помещения. По этому параметру в специализированном магазине приобретают рулон нужного размера.

Монтаж теплого электрического пола

Укладка кабеля и матов выполняется по одинаковой схеме, отличаются только основные процессы. При этом очень важно понимать, как правильно установить теплый пол под плитку.

Подготовка поверхности

Для качественного выполнения монтажных работ следует внимательно отнестись к этапу подготовки поверхности.

  • Старое покрытие удаляют и очищают поверхность от мусора, грязи и пыли.
  • При наличии неровностей делают черновую стяжку пола. Для этого выравнивают поверхность раствором, толщина которого может составлять около 7 см.

Составление схемы укладки – как лучше уложить теплый пол

Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.

При составлении схемы необходимо придерживаться следующих рекомендаций:

  • Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
  • Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
  • Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Правила выполнения расчетов

Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

  • Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
  • Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.

При выполнении расчетов необходимо вычислить полезную площадь помещения. Для этого длину комнаты умножить на ее ширину и вычесть площадь, которую занимает бытовая техника и мебель без ножек. Затем в соответствии с полученными значениями высчитывают суммарную мощность нагревательного элемента и его длину. В зависимости от производителя мощность 1 метра нагревательного кабеля составляет 16-21 Вт.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

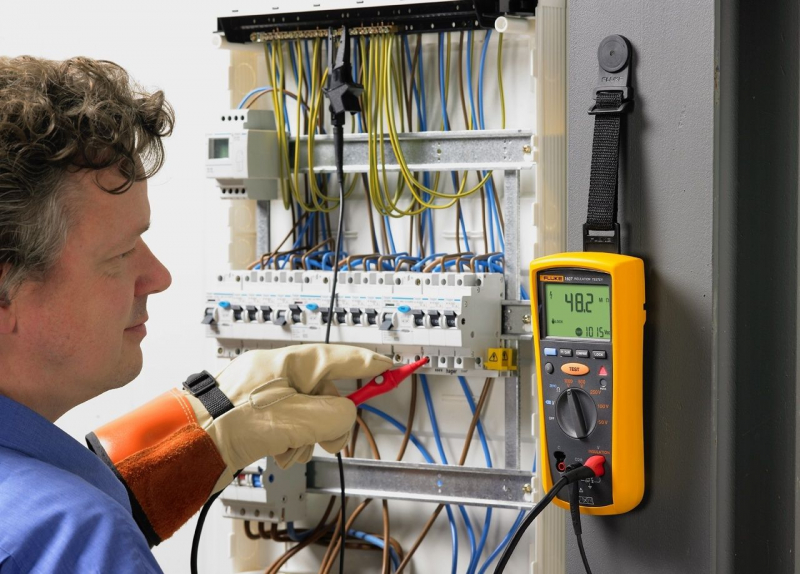

Проверка электропроводки

Перед тем как постелить теплый пол под кафель следует проверить работоспособность старой электропроводки. Ведь для обогрева помещения большой площади необходим мощный нагреватель, который в процессе работы будет оказывать значительную нагрузку на проводку. Поэтому важно правильно определить сечение кабеля и узнать соответствует ли он новой системе обогрева.

При необходимости электропроводку в помещении следует заменить на более мощный вариант. Кроме того дополнительно устанавливают соответствующие УЗО и автоматические выключатели.

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

Поверх теплоизоляционного материала укладывают металлическую сетку, чтобы предотвратить соприкосновение нагревательного элемента с утеплителем и упростить укладку теплого пола под плитку.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Использование гофры позволяет избежать непредвиденных повреждений датчика. Кроме того такая конструкция обеспечивает быстрый доступ на случай аварийной ситуации. Один конец гофрированной трубы располагается в бетонной стяжке, поэтому есть риск попадания раствора внутрь. Чтобы избежать этого конец гофры заливают герметиком.

Контрольные измерения

Перед укладкой кабеля теплого пола под плитку рекомендуется проверить сопротивление, значение которого должно соответствовать паспортным данным или иметь отклонение не больше 10%. При нормальных показателях можно приступать к монтажу теплого электрического пола.

Фиксация нагревательных кабелей или матов

После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.

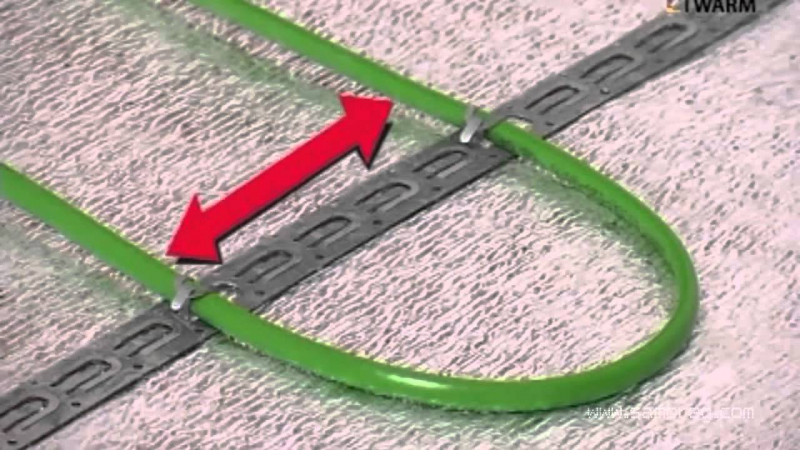

Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.

В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.

После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

  • Песок – 4 части.
  • Цемент – 1 часть.
  • Щебень – 5 часть.
  • Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Следует помнить, что стяжку делают только при использовании нагревательного кабеля. На термоматы можно сразу наносить клеевой состав для плитки.

Отделка пола плиткой

Укладку плитки можно начинать после того, как схватится стяжка, обычно для этого достаточно 2-3 дней. Однако выполнять работу должен профессиональный плиточник, который обеспечит правильную посадку плитки и сделает поверхность горизонтальной. Для укладки плитки на теплый электрический пол необходимо использовать специальный клей.

На этом процесс монтажа электрического теплого пола под плитку считается завершенным. Все работы можно выполнить самостоятельно, если следовать инструкции, как правильно уложить теплый пол под плитку.


Технология укладки теплого пола под плитку — 10 шагов к успеху

Какому варианту отдать предпочтение?

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого пола мы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные. Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т.к. стяжка будет толще).

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Технология укладки

В данной статье мы рассмотрим укладку теплого электрического пола под плитку с использованием греющего кабеля, а также специального мата. Подготовительные работы будут аналогичными, отличие будет только в основном процессе.

Подготавливаем поверхность

Для начала необходимо удалить старое напольное покрытие и очистить поверхность от мусора. Если никаких дефектов нет, можно обойтись без стяжки (черновой). В том случае, если пол имеет неровности, необходимо изначально выровнять их раствором, толщиной от 3 до 7 см.

Создание схемы

Перед расчетными работами необходимо составить схему подключения электрического теплого пола под плитку, на которой отметить шаг укладки проводов либо нагревательного мата.

Рекомендации по составлению схемы:

  • от стен необходимо отступить не менее 10 см;
  • в местах установки мебели без ножек, а также бытовой техники укладывать материал запрещается (теплоотдача будет затруднена, и весь теплый воздух будет возвращаться назад к проводнику, что вызовет его перегрев и выход из строя);
  • не обязательно укладывать материал прямолинейно, можно аккуратно подрезать сетку, чтобы согнуть дорожку в нужном направлении (такой вариант позволяет сократить расход электроэнергии, акцентируя подогрев только на необходимых участках).

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м 2 потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м 2 (можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т.к. под ними укладывать материал запрещено). В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м 2 и вы выбрали нагреватель мощностью 100 Вт/м 2 , тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Проверка старой электропроводки

Как Вы понимаете, для комнаты площадью 25-30 м 2 потребуется достаточно мощный электрический теплый пол под плитку, который окажет заметную нагрузку на электропроводку в доме. Вы должны осуществить расчет сечения кабеля по току и определить, подходит ли Ваша проводка для новой системы обогрева. Если окажется, что диаметр жил не соответствует, необходимо обязательно заменить электропроводку в доме на новую, более мощную. Также проверьте, чтобы автоматический выключатель и УЗО соответствовали новой нагрузке по току.

Теплоизоляция поверхности

Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность. Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием. Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем. Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.

Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.

По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.

Установка датчика температуры

Чтобы осуществлять контроль и управление системой, необходимо установить специальный термостат и датчик температуры. Термостат представляет собой регулятор (механический либо электронный) с помощью которого можно выставлять оптимальный температурный режим, а также время включения/отключения системы. Его монтируют в стене, рядом с розетками.

Что касается датчика температуры, его нужно устанавливать в самом полу. Для этого создается специальная штроба в стене от термостата, которая строго вертикально направляется к перекрытию. Дальше датчик помещается в гофрированную трубу и ведется к месту контроля температуры электрического теплого пола под плитку. Этим местом выступает середина между двумя витками кабеля, при этом никаких пересечений вблизи быть не должно. Гофра защищает датчик от повреждений, а также позволяет обеспечить доступ к нему в любое время (к примеру, когда он выйдет из строя). Тот конец гофры, который будет находиться в стяжке, для надежности рекомендуется залить герметиком, чтобы раствор не попал внутрь.

Контрольная проверка обогревателя

Перед тем, как осуществить укладку кабеля (либо мата), необходимо замерить его сопротивление. Данная величина не должна отличаться от паспортных данных больше чем на 10%. Для этого нужно использовать специальный прибор – мультиметр (показан на фото ниже), которым также определяют где фаза, если отсутствует цветовая маркировка проводов. Если сопротивление соответствует номинальному, то можно осуществлять монтаж электрического теплого пола под плитку.

Крепление кабеля (либо термомата)

Теперь, когда поверхность будет уже полностью подготовлена, необходимо закрепить нагревательный элемент. Если Вы используете кабель, осуществите крепление с помощью монтажной ленты, как это показано на фото:

В данном случае также рекомендуется использовать пластиковые хомуты, которые сделают процесс крепления электрического теплого пола под плитку более простым и быстрым.

Расстояние между витками должно быть одинаковым по всей площади, иначе электрический нагрев пола будет неравномерным. Нагревательные маты укладывать легче, т.к. расстояние между витками выдержано по всей длине. Все что нужно – расстелить материал согласно схеме и правильно подключить к термостату.

Когда укладка электрического теплого пола под плитку будет завершена, нужно обязательно проверить правильность подключения, измерив сопротивление мультиметром. Получившееся значение должно совпадать с тем, которое Вы замерили перед укладкой.

Заливка стяжки

Для того чтобы сделать бетонный раствор Вам необходимо подготовить следующее соотношение материалов:

  • 4 части песка;
  • 1 часть цемента;
  • 5 частей щебня;
  • 0,6 части воды;
  • 1% от массы цемента специального пластификатора (придает раствор эластичности).

Следует отметить, что количество воды должно быть небольшим, иначе могут возникнуть трещины в стяжке. Что касается керамзита и перлита, их категорически запрещается добавлять в раствор, т.к. данные материалы нарушают теплообмен и являются одной из причин перегрева проводника.

Толщина пирога стяжки должна быть от 3 до 5 см. Выходить за пределы данных значений не рекомендуется. После заливки необходимо подождать до полного застывания раствора. Несмотря на то, что стяжка застынет через пару дней, ее полное высыхание произойдет только через 4 недели (а может и больше). До этого времени включать электрический теплый пол запрещается.

Также обращаем Ваше внимание на то, что стяжка требуется только в том случае, если используется нагревательный кабель. Термомат может сразу же после укладки служить основанием под клей для плитки.

Укладка плитки

После того, как стяжка схватится (2-3 дня), можно не теряя времени переходить к отделке пола плиткой. Делать это рекомендуется только при наличии опыта, ведь нужно следить за тем, чтобы поверхность была строго горизонтальной. Плитка «садится» на специальный клей, после чего установка электрического теплого пола под плитку считается оконченной!

Вот и вся технология укладки своими руками. Рекомендуем Вам просмотреть видео, в котором Вы сможете увидеть некоторые нюансы мероприятия:

Также читают:

Особенности электропола

Теплый электрический пол под плитку позволит качественно прогреть квартиру. Его монтаж несложен. Чтобы правильно выбрать подходящий теплый пол, нужно знать, какие разновидности существуют и какие у них достоинства. Важно разбираться в том, как правильно устанавливать кабельный теплый пол под плитку и на что при этом обращать внимание.

Что такое электрический теплый пол

Использование теплого пола — один из популярных видов обогрева. Он позволяет не занимать площадь для размещения обогревательных приборов. При этом качество отопления улучшается: теплый пол способен греть помещение равномерно по всей площади.

Электрические устройства такого рода делятся на два типа:

  • конвекционные;
  • те, которые используют инфракрасное излучение.

Конвекционные устройства подразумевают использование специальных нагревательных кабелей. В процессе работы они передают нагрев предметам, с которыми соприкасаются. Иногда такие кабели делают в составе обогревательных матов.

Инфракрасное нагревательное покрытие представляет собой специальную пленку с нанесенными на нее инфракрасными элементами. В процессе работы возникает инфракрасное излучение, прогревающее предметы, на которые оно попадает.

Покрытие пола плиточным клеемУстановка такой конструкции довольно простая. При этом пленку укладывают на отражающее покрытие. Затем пол закрывают финишной отделкой. При этом отсутствует необходимость использования бетонной стяжки или аналогичного слоя.

Достоинства и недостатки электропола в доме

Преимущества установки электрополов:

  • Использование электричества дает возможность удобно изменять степень прогрева.
  • При работе такого пола в нижней части помещения происходит равномерный нагрев по всей площади. Одним из последствий этого является отсутствие токов воздуха сверху вниз или в горизонтальных направлениях. При этом не происходит накопления или перемещения пыли и частиц грязи.

Укладка кабеля для теплого пола

  • Высокий уровень безопасности. Детали устройства надежно скрыты, что исключает возможность случайного ожога или удара током.
  • Эта система обогрева работает эффективно. Поскольку присутствует удобная регулировка, можно выставлять оптимальную степень нагрева в зависимости от конкретной ситуации.
  • Установку таких нагревательных приборов можно сделать, не имея профессиональных навыков. Простой монтаж позволяет практически любому хозяину установить систему самостоятельно.

У таких полов установлен длительный срок эксплуатации.

Можно ли сделать теплый пол греющим кабелем под плитку

Такой вариант теплого пола не только допустим, но и считается одним из наиболее эффективных. Плитка имеет высокую теплопроводность. Кроме того, если стелить такой теплый пол, можно его установить в слой клея под плитку без использования стяжки или других подобных методов.

Виды электрических полов

Существуют различные виды электрообогрева полов. Чтобы разобраться в их сильных и слабых сторонах, далее будет подробно рассмотрен каждый из используемых на практике вариантов.

Кабельный теплый пол

Обычно используются следующие варианты такого пола:

Теплый пол из провода

В первом случае прогрев осуществляется с помощью специальных проводов, имеющих небольшое сечение. Они будут нагреваться не так сильно, как мощные кабели, но их можно положить плотно друг к другу. На практике достаточно установить 5 см между посторонними проводами. Для устройства такого пола нет необходимости использовать бетонную стяжку.

Из-за того, что провода уложены плотно, на них можно непосредственно накладывать ламинат, а на него любое подходящее покрытие. При укладке плитки провода будут фактически расположены в слое клея. Рекомендуется в таком случае под провод подкладывать подложку, тогда нужно ожидать более равномерного прогрева.

Одножильная конструкция

Кабель включает в себя несколько частей:

  1. Проводник, по которому идет ток, создавая нагрев.
  2. Изоляционный слой.
  3. Оплетка, представляющая собой дополнительный слой защиты.
  4. Внешняя гидроизоляционная оболочка.
  5. Внешняя защитная оболочка кабеля.

Оплетка может использоваться как заземление. У более дорогих кабелей заземление установлено дополнительно. Укладка должна происходить таким образом, чтобы в итоге оба конца кабеля находились рядом друг с другом.

Использование двужильного кабеля

В этом случае устройство будет более сложным:

  1. Две жилы кабеля.
  2. У каждого из проводов имеется изоляция.
  3. В обоих случаях применяется армирующий слой.
  4. Затем установлен водоотталкивающий экран.
  5. Внешняя защитная оболочка.
  6. Заземление проходит внутри рядом с двумя жилами.

Важно! Такой кабель может быть с одним или двумя заземлениями. При монтаже нет необходимости подключать оба конца к одному источнику тока. Второй конец может быть подключен к электросети.

Термоматы

Этот вариант можно рассматривать при укладке, как относительно простой. Его укладывают не только в цементную стяжку, но и в плиточный клей. Такие маты фактически состоят из пластиковой сетки и проложенного по ней кабеля. Они могут быть как одножильными, так и двухжильными. Более распространенным является первый из этих вариантов.

Обычно толщина подложки не превосходит 10 мм. Кабели в таких матах устанавливают на расстоянии 12 см. Одним из способов установки термоматов является их установка в клей, на который кладется плитка. Чтобы было удобно расположить маты в помещении, их делают шириной 50-60 см. Длина может быть разной в широких пределах: от 1,5 до 30 м.

В процессе установки термоматы разрезают на более короткие куски. Предусмотрена возможность их соединять с помощью специальных переходников. Для этой цели можно воспользоваться также пайкой или скручиванием жил.

Инфракрасные полы

Их ставят поверх чернового покрытия. Такие маты фактически представляют собой специальную пленку, на которую нанесены токопроводящие карбоновые элементы. Как только конструкция будет подсоединена к электрическому питанию, эти элементы будут осуществлять прогрев помещения.

Если помещение имеет сложную конфигурацию, то такую пленку нужно будет разрезать на несколько кусков, чтобы правильно установить теплый пол. Карбоновые элементы, относящиеся к различным кускам, при этом соединяют при помощи специальных разъемных соединений или с использованием пайки.

Такой пол состоит из следующих элементов:

  • Самый верхний слой представляет собой полиэтиленовую защитную пленку.
  • По краям установлены медные полосы.
  • Под ними имеются высокотемпературные поглотители.
  • Далее расположена серебряная полоса.
  • Подложка, на которой устанавливается рабочий слой.
  • Рабочий слой, осуществляющий нагрев.

Существуют разновидности со сплошным нагревательным карбоновым слоем, двумя серебряными и двумя медными полосами.

Возможно использование варианта инфракрасного пола с карбоновыми стержнями.

В этом случае предусмотрены два параллельных кабеля, между которыми расположено большое количество стержней. Их диаметр не превосходит 1 см. Такой пол можно класть в слой клея под плитку. Ширина матов 60-90 см, а длина может достигать 30 м. Если необходимо, их разрезают на более короткие участки. Части теплого пола можно соединять с помощью переходников или с использованием пайки.

Как правильно выбрать кабель для теплого пола

Если планируется в квартире провести установку плиточного теплого пола, то необходимо выбрать вариант, который подойдет наилучшим образом.

При этом надо принять во внимание следующее:

  • Тип напольного покрытия.
  • Является ли теплый пол единственным источником отопления. Если он играет дополнительную роль, то его мощность можно выбирать в дополнительных пределах. Когда в квартире теплый пол является единственным источником тепла, важно выбирать модели, имеющие наиболее значительную мощность.
  • Какую электрическую мощность необходимо обеспечить для качественной работы пола. Это учитывается при оплате электричества и при совместной работе с мощными электрическими приборами.
  • Производителя изделия. От этого зависят качество и надежность работы, наличие гарантии, характеристики теплого электропола.

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.

Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем.

Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.

Выбор проекта для пола

Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций. Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало.

Теплоизоляция

На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.

Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру.

Установка терморегуляторов и датчиков

Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.

Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.

Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.

Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.

Укладка кабелей

При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.

Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.

До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.

Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.

Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.

В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.

Заливка стяжки

Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.

Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток.

Укладка плитки

Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем. Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем. При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости. Важно, чтобы напольное покрытие было ровным.

Какая стоимость электрического теплого пола

Примерные цены на различные виды теплых полов от известных производителей:

  • Термомат Warmstad WSM мощностью 100 Вт, занимает площадь 0,65 кв. м. Стоит 1665 руб.*
  • Теплый пол CLIMATIQ мощностью 50 Вт, площадью 0,5 кв. м. Его цена равна 1550 руб.
  • Греющий кабель IQ Watt Floor cable длиной 7,5 м. Площадь обогрева равна 1,0 кв. м. Стоимость составляет 2608 руб.

Выбрав подходящую конструкцию кабельного теплого пола и установив ее, владелец квартиры получит удобное и надежное средство обогрева квартиры. При этом важно знать, как правильно сделать выбор подходящей марки и как происходит процесс монтажа.

*Приведенные цены актуальны на декабрь 2019 года.


Как сделать теплый пол под плитку: правила укладки + руководство по установке

Монтаж полов с подогревом возможен в помещениях с высокими потолками. Чаще всего их монтируют в ванной, но теплый пол под плитку можно установить по всей площади квартиры.

Есть несколько способов подогрева, которые нужно выбирать индивидуально, в зависимости от высоты потолков, состояния проводки и напора воды в квартире или загородном доме. Наибольшей популярностью пользуются нагревательные маты, которые просты в установке.

В этой статье мы рассмотрели основные правила укладки инфракрасного и кабельного теплого пола. А также привели подробный инструктаж по обустройству системы обогрева под кафельную плитку с использованием нагревательных матов. Материал снабжен пошаговыми фото и видеорекомендациями специалистов по укладке теплого пола.

Разновидности теплого пола

Перед началом выбора системы подогрева пола, нужно учесть, что они имеют ограничения. Несмотря на то, что системы подогрева способны полностью заменить отопление в квартире, этого нельзя сделать по нормам Российского законодательства.

Эти ограничения вызваны рядом причин:

  1. В квартирах разрешено использовать только электрический теплый пол, а массовое использование в доме подобных систем приводит к повышению нагрузки на электрическую сеть.
  2. Массовый или частичный переход на электрическое отопление приводит к разбалансировке системы подачи тепла в доме.

Так как пол не будет использоваться в качестве основного источника тепла в квартире, можно сэкономить на его монтаже. Экономия заключается в прокладке обогревающего кабеля или пленки только в тех местах, которые свободны от мебели.

В частном доме возможности применения этой технологии намного шире. В зависимости от имеющихся источников энергии можно выбрать приемлемый вариант между водяным и электрическим видом подогрева.

Если дом снабжен автономными источниками электроэнергии, такими как ветряные генераторы или солнечные батареи, несомненно, стоит сделать выбор в пользу электрических, т.е. кабельных или инфракрасных, систем нагрева.

Если электричество поставляется по линиям электропередачи, то использование электрического варианта отопления частного дома будет очень дорого стоить. В том случае лучше сделать выбор в пользу водяного теплого пола. Он прослужит около 35 лет, после чего потребует замены.

Базовые правила монтажа полов с подогревом

Несмотря на разный принцип подогрева есть несколько базовых принципов монтажа всех видов теплых полов под напольную плитки.

Первым общим правилом является снятие старой стяжки после непосредственного демонтажа покрытия. Это позволить выиграть несколько сантиметров высоты помещения, что особенно актуально в квартирах с низкими потолками или если подогрев монтируется только в одной комнате.

Для гидроизоляции можно использовать специальные составы, такие как жидкое стекло или битум. Особое внимание нужно уделять ванным комнатам. При попадании влаги сквозь стяжку это приведет к постепенному разрушению бетона. Это актуально и для частных домов, и для квартир.

После гидроизоляции нужно сделать термоизоляцию. Ее толщина определяется индивидуально, в зависимости от высоты потолков и уровнем перепада плов между комнатами. Чем тоньше слой утеплителя, тем больше будут тепловые потери.

Еще одним правилом является необходимость армировать пол под плиткой.

Для этого используются готовые армированные сетки с толщиной проволоки не более 6 мм.

Смеси с гипсовой основой не могут использоваться для заливки стяжки пола под плитку. Они слишком хрупки и не подходят для давления. Помимо хрупкости они не обладают нужными для сцепления с плиточным клеем свойствами.

Нужно использовать выравнивающие смеси типа наливного пола. Они дают наилучший эффект, так как поверхность получается ровной и пригодной для укладки кафеля с минимальным расходом клеевого раствора.

Правила укладки кабельного теплого пола

Перед установкой нового оборудования, которое создаст нагрузку на проводку в квартире или доме, нужно удостовериться в том, что проводка выдержит ее. Для начала нужно сделать разметку, где будут пролегать электрические маты.

При планировке в квартире нужно исключить прокладку в местах нахождения стационарно установленной крупной мебели без ножек, сантехнических приборов и бытовой техники. Это обусловлено тем, что электричество создает магнитное поле, которое будет создавать помехи бытовым приборам.

При планировке также нельзя прокладывать электрический подогрев в местах расположения водопроводных и газовых труб.

Определение мощности, сечения кабеля и проводки в доме

Минимальное расстояние от каждой стены должно быть не менее 10 см. Также нужно исключить участки где установлена мебель. Площадь для установки матов вычисляется путем вычитания из общей площади суммы квадратных метров, где не будет произведен монтаж.

Полученное число нужно умножить на 140 Вт, если пол не будет использоваться в качестве основного источника подачи тепла. Если планируется использовать для отопления только пол, тогда умножить необходимо на 180 Вт.

На основе полученных данных можно приобретать кабель или электрические маты для подогрева напольного покрытия.

Что касается проводки, то необходимо высчитать суммарную мощность приборов, которые используются в квартире. Эту информацию можно найти инструкции к технике, а еще ее дублируют на корпусе приборов.

Алюминий не подходит для проводки дома, где планируется установка нагревательной системы напольного покрытия. Это вызвано тем, что медь имеет лучшую теплопроводность. По таблице также нужно определить силу тока и поставить автоматы на счетчик электроэнергии.

Если проводка в квартире не соответствует необходимым характеристикам, она должна быть заменена перед монтажом нагревательного кабеля или матов. Если этого не сделать, то в квартире периодически будет отключаться электричество, а затем начнут плавиться розетки.

В конечном счете, это приведет к короткому замыканию и пожару. Это опасно и не стоит экономить на безопасности, особенно если дом или квартира выполнены из горючих материалов. Рекомендуем вам ознакомиться со схемами обустройства проводки в квартире и рекомендациями по ее монтажу своими руками. Для этого переходите по ссылке.

Установка матов и монтаж системы управления

Процесс установки электрических матов проще и быстрее чем монтаж кабеля. Их достаточно разместить на площади подогрева, которая была определена при составлении схемы.

Это обеспечит равномерный уровень нагрева напольной поверхности. Во время монтажа не рекомендуется делать разрывы кабеля.

После прокладки кабеля нужно установить терморегулятор. Он выполняет важную функцию – поддержание заданной температуры напольного покрытия.

Это позволяет снижать расход электроэнергии, так как периодически нагрев будет отключаться, когда достигнута заданная температура. Если датчик температуры зафиксирует понижение заданного пользователем режима, то нагрев автоматически включится.

Отверстие должно располагаться выше 30 см от поверхности пола. Вниз от отверстия продалбливается вертикальный канал, куда будет установлена гофра для температурного датчика.

Противоположный конец гофры должен располагаться между витками греющего кабеля на равном удалении. Если не соблюсти это правило, то показания датчика будут завышенными.

При подключении греющего кабеля к блоку управления нужно соблюдать инструкцию от производителя оборудования. Перед подключением нужно проверить сопротивление проводов специальным прибором.

Правила укладки инфракрасного теплого пола

Несмотря на конструкционные различия инфракрасный теплый пол монтируется также просто как электрические маты. Но между ними есть разница. При подключении пленочного нагревателя применяется не последовательное, а параллельное подключение.

С конструктивной точки зрения это более надежный способ, так как при выходе из строя отдельно модуля, остальные продолжат функционировать.

Пленку нужно укладывать с небольшим нахлестом, строго следуя разметке. Между собой модули скрепляются молярным скотчем. Это временный способ крепления, так как после заливки наливным полом необходимость в креплении отпадет.

Подробнее особенности пленочного типа обогрева мы рассмотрели в другой статье.

Руководство по укладке электрического теплого пола

Качество покрытия зависит от состояния основания, на которое его предстоит укладывать. Работу стоит начать с демонтажа старого покрытия. Должно быть демонтировано все, включая старую стяжку.

После снятия старого покрытия необходимо убрать весь мелкий сор и пыль. После этого нужно осмотреть площадь пола и при наличии трещин их необходимо заделать. Когда поверхность пола будет подготовлена, можно приступить к гидроизоляции и утеплению.

Этап #1 – монтаж утеплителя под электрический пол

На подготовленное основание нужно укладывать утеплитель. Предпочтительнее использовать пробковые листы. Они обладают достаточной плотностью и не проседают под тяжестью стяжки, как это случается с пенополистиролом .

Использование утеплителя низкой плотности приведет к необходимости демонтажа готового пола из-за амортизации материала.

Крепление утеплителя к поверхности происходит путем наклеивания на битумную мастику. За счет использования этого материала достигается не только фиксация пробковых листов, но и гидроизоляция.

От качества наклеивания также зависит срок эксплуатации теплых полов. Выждав 5-6 часов можно переходить к заливке стяжки. Толщина стяжки должна быть не менее 3 см.

При использовании наливного пола нет необходимости выравнивания правилом, как это происходит с самостоятельно замешанными цементными растворами. После работы нужно оставить поверхность до полного высыхания, приблизительно на 3-4 дня.

Этап #2 – укладка нагревательных матов

После затвердевания наливного раствора можно приступать к установке теплого пола под плитку. Для начала необходимо мелом очертить места, в которых не будут устанавливаться маты. Это поможет ориентироваться и не сделать перерасхода материала.

После монтажа матов нужно приступить к установке блока управления и температурного датчика. Подключать блок управления нужно в строгом соответствии со схемой и цветовой разметкой проводов, которые предусмотрены фирмой-производителем.

Вниз от блока управления прокладывается специальная гофра, где будет ставиться температурный датчик. Конец гофры, который расположиться между нагревательными матами, должен быть плотно закупорен.

Когда монтаж электроники закончен, нужно включить систему и проверить ее работоспособность. Если никаких дефектов в работе нагревательной системы нет, можно приступать к заливке последнего слоя стяжки. Необходимый уровень заливки нужно отметить на стене, чтобы было проще ориентироваться.

Минимальная толщина стяжки составляет 4 см. Во время заливки наливного пола нужно следить за равномерностью распределения жидкости. Для перемещения излишков раствора можно использовать валик.

После заливки нужно подождать несколько дней до полного высыхания. В это время нужно контролировать температуру воздуха в квартире. Если воздух будет сухим и горячим, то есть риск растрескивания стяжки. К кладке кафеля можно приступать только после полного высыхания наливного пола.

Этап #3 – резка плитки для пола

Для работы с напольным кафелем превосходно подходит ручной плиткорез. Для работы с ним нужно подготовить плитку заранее. Кафель предварительно замачивается, если это указано производителем.

Если таких рекомендаций нет, то достаточно протереть кафель влажной тряпкой. Это необходимо для очистки поверхности, по которой будет двигаться режущий элемент инструмента.

Это делается по мере необходимости, в местах, где кладка приближается к стене или углу. Если из пола выходят трубы водопровода или отопления, тогда возникнет необходимость сделать фигурные отверстия в кафеле.

Для этого используется ручной резак. Выполненные с его помощью отверстия могут иметь зазубренные края. Для устранения эстетического дефекта необходимо обработать края наждачной бумагой.

Этап #4 – укладка плитки на пол с подогревом

Начинать работу по облицовке пола кафелем необходимо с разметки, которая во многом определяется типом кладки. Самыми распространенными вариантами укладки кафеля являются диагональный и прямой.

Какой способ выбрать, зависит от дизайна интерьера и геометрических особенностей помещения.

Сверху на клеевой раствор кладется и выравнивается плитка. Периодически необходимо проверять, нет ли наклона. Это делается при помощи строительного уровня.

Уровень не должен быть длиннее 60 см, так как при большей длине погрешность показаний увеличивается.Чтобы соблюдать равное расстояние между плитками нужно использовать пластиковые крестики.

Их стандартный размер составляет 2 мм. Если плитка крупная, можно использовать больший размер. Крестики, регулирующие высоту убираются, а те что граничат с четырьмя плитками не демонтируются после кладки, а скрываются при затирке швов.

Для затирки применяются специальные составы, окрашенные в тон облицованной поверхности. Работы по затирке можно делать только после затвердевания клеевого раствора.

Этап #5 – лакировка готового кафельного пола

Для сохранения кафельной плитки в первозданном виде, нужно позаботиться о лакировании. Это несложная процедура предотвратит необходимость замены кафельного покрытия.

Особенно лакирование актуально для матовой плитки, которую часто используют для пола в ванной, так как она не скользит.

Когда первый слой лака нанесен, необходимо открыть окно в режиме проветривания, а также закрыть дверь в помещение. После полного высыхания, которое происходит спустя 6-8 часов (зависит от состава лака), необходимо повторить процедуру повторно.

Выводы и полезное видео по теме

Как монтировать блок управления:

Как класть пол с подогревом в помещениях с небольшими теплопотерями:

Что случится, если не зафиксировать утеплитель:

На что обратить внимание при проектировании дома:

Правильная укладка систем теплых полов под укладку напольной керамики значительно продлит срок его эксплуатации. Нужно тщательно выбирать фирму-производителя систем отопления.

Чаще всего из строя выходит электроника, которую легко заменить и продолжить использование теплых полов. В случае поломки блока управления, новый будет сложно достать, если производитель перестанет выпускать системы отопления. Температурные датчики легче подобрать, так как они взаимозаменяемы во многих моделях.

Вы обустроили у себя дома теплый пол под плитку? Какую систему для подогрева вы использовали? Насколько вы довольны результатом и сталкивались ли вы с каким-либо типом поломок? Поделитесь своим опытом монтажа и эксплуатации теплого пола – оставляйте свои комментарии под этой статьей.

Электрический теплый пол под плитку: правила укладки

Получивший в последние годы широкое признание электрический теплый пол под плитку положительно влияет на микроклимат помещения, периодически изменяя режим своей работы в зависимости от ситуации.

Практически в каждом доме или квартире есть помещения, отделанные кафелем, а преимущество его монтажа заключается том, что при минимальных затратах по времени и денежным средствам можно для жизнедеятельности человека создать в доме уютную и комфортную атмосферу.

Краткий обзор и разновидности систем

Комбинируйте теплые полы с центральным отоплением

Электрические тёплые полы могут решить проблемы, связанные с сыростью и прохладой в квартире осенью или весной. Особенно это касается помещений, которые отапливаются от центрального отопления в период, когда на улице достаточно холодно, а котельные ещё не запущены.

Чтобы их уложить не понадобится выполнение большого объёма работ. Справиться с ними вполне по силам обычному мужчине, умеющему обращаться с ручным и электрическим инструментом. После выполненных работ равномерный нагрев воздуха, который будет производиться с их помощью, благоприятно скажется на здоровье всех проживающих, особенно маленьких детей, проводящих много времени в играх на полу.

Рекомендуемая мощность тёплых полов под плитку для 1 м2 при наличии основного отопления.

1Кухня, комнаты не первый этаж130 Вт на 1 м2
2Кухня, комнаты первый этаж140 – 150 Вт на 1 м2
3Ванная140 – 150 Вт на 1 м2
4Лоджия, балкон180 Вт на 1 м2
5Основной нагрев, площадь нагрева не меньше 75% от всей площади помещения180 Вт на 1 м2

На сегодняшний день известно 3 различных варианта того, как постелить электрический тёплый пол.

Чтобы правильно подобрать оптимальный вариант, нужно предварительно разобраться в каждом из них.

Только после этого делать соответствующие выводы и начинать планировать его монтаж, который в общей структуре можно выполнить следующим образом:

  • смонтировать кабельную систему;
  • использовать нагревательные маты;
  • устанавливать плёночный или инфракрасный пол

Основным преимуществом, отличающим электрический тёплый пол под плитку от водного, заключается в том, что с его помощью появляется возможность самостоятельной или автоматической регулировки температуры его нагрева.

Кабельные тёплые полы

Кабельный тёплый пол можно сравнить со слоёным пирогом, так как он состоит из 4 элементов, расположенных друг на друге: черновая и финишная стяжка, утеплитель и нагревательный элемент. В свою очередь, технология монтажа подразумевает установку 3 основных составляющих такой системы:

  1. Нагревательный элемент.
  2. Терморегулятор.
  3. Датчик.

Особенности выполнения работ

Преимущество, которым данная технология отличается от всех других, является то, что конструкцию допускается устанавливать непосредственно в стяжку.

Чтобы правильно выполнить монтаж теплого пола под плитку, нужно придерживаться следующих принципов, заключающихся в строгом соблюдении последовательности выполнения работ:

  1. Выбрать оборудование и расходные материалы. В данном случае производители систем уже подготовили полные комплексные наборы для быстрой установки, поэтому нужно только замерить необходимую длину и интервал кабеля.
  2. Технология укладки электрического кабельного тёплого пола под плитку подразумевает предварительную подготовку поверхности. Для этого нужно тщательно очистить её от грязи, мусора и пыли, а также разместить под ним фольгированную подложку.

Кабельные полы подходят для укладки под плитку

  • Терморегулятор должен быть установлен в таком месте, чтобы максимально облегчить подключение к нему кабеля. При выборе настенного устройства желательно высверлить для него специальное отверстие. Сделать это можно воспользовавшись алмазной коронкой нужного диаметра.
  • Технология укладки электрического тёплого пола под плитку требует обязательного распределения под ним отражателя. Кабель нужно уложить по ранее составленной схеме. Важным моментом, касающемся выполнения работ является обязательная укладка в тех местах, где не будет установлена тяжелая мебель, которая может продавить жилы. Фиксация к полу осуществляется с помощью саморезов, дюбелей или хомутов, предназначенных для этих целей. После того, как он полностью распределён по поверхности пола и закреплён, необходимо «прозвонить» его с целью преждевременного обнаружения повреждений во время выполнения работ.
  • Заливка обогревающего кабеля в стяжку увеличивает его теплоотдачу, которая выполняется несколькими способами. Смешивание цементного раствора с пластификаторами и добавлением воды называется мокрым способом заливки. Сухим методом характеризуется вариант с использованием готовой смеси или керамзита. Укладка плитки может выполняться только после того, как цементный раствор наберёт соответствующую прочность. В некоторых случаях на это может потребоваться более 6 дней.
  • Кабельный тёплый пол без стяжки позволяет выиграть время, потраченное на затвердевание раствора. Для этого необходимо воспользоваться специальным тонким проводом, на который можно сразу после его монтажа укладывать напольную плитку. Все подробности процесса от начала до конца смотрите в этом полезном видео:

    Укладка электрического тёплого пола с использованием кабеля должна начинаться только после того, как будет составлена подробная схема прокладки и подготовлено основание.

    Нагревательные маты

    Электроматы удобны в монтаже

    Укладка тёплого пола под плитку с использованием нагревательного мата – ещё одна разновидность электрифицированного метода обогрева жилого помещения. Основной причиной популярности данного способа является полная готовность комплексного набора для самостоятельного монтажа.

    Обогревающий кабель уже зафиксирован в нужном месте на армирующей сетке, изготовленной из стекловолокна. Вам останется только расстелить на поверхности и в нескольких местах прихватить, чтобы избежать возможного сдвига.

    Существует 2 варианта изготовления нагревательных матов: двужильные и одножильные. Первые считаются наиболее приемлемыми для установки в жилых комнатах. Они отличаются низким уровнем излучаемого электромагнитного фона и простым монтажом. Одножильные маты значительно уступают в цене, но излучают больше электромагнитных волн. Оптимальным вариантом считается установка последних в ванной комнате и душевой.

    Все нагревательные маты обоих вариантов соответствуют санитарным нормам и не вредны для человека.

    Некоторые нюансы

    Несмотря на то, что устройство тёплого пола с применением матов достаточно простое, специфика требует соблюдения некоторых мелочей, которые могут существенно продлить срок эксплуатации систем и улучшить их функциональные показатели.

    Первым требованием является необходимость проверки напряжения в вашей домашней электрической сети. Не исключено, что после того, как будет запущена система, проводка может не выдержать. Для небольших помещений допускается подключение от ближайшей розетки. Если комната более 10 м2, желательно протянуть отдельную линию от счетчика и подключить её через отдельный защитный автомат.

    Планируя монтаж теплых полов, проверьте возможности вашей электросети

    Обрезать мат самостоятельно запрещено, поскольку он не будет правильно функционировать. Чтобы изменить направление греющих жил, допускается разрезать армирующую сетку и уложить кабель в нужном направлении. При этом изоляция и целостность не должны быть повреждены.

    Укладка плитки на тёплый электрический пол, выполненный с использованием обогревательных матов, должна проводиться только после проверки работоспособности системы. Для этого необходимо включить систему и прогреть её до 55 — 65⁰ C. Если такая температура нагнетается за 10 минут, конструкция считается готовой к последующей работе.

    Стоимость нагревательных матов зависит от площади отапливаемого помещения, чем больше, тем ниже цена м2. Кроме этого, она может отличаться в зависимости от бренда производителя данного товара.

    Инфракрасный пол

    Установка тёплого пола под плитку требует определённого навыка и опыта в проведении аналогичных работ. Напольное покрытие может укладываться без предварительной стяжки, что в некоторых случаях может стать основной причиной выбора технологии.

    Перед тем, как положить тёплый пол, необходимо ознакомиться с его разновидностями и определиться в выборе наиболее подходящего для вашего помещения варианта.

    1. Стержневой инфракрасный напольный обогреватель отличается рядом характеристик, выгодно отличающих его от аналогичных систем. Во-первых, это возможность укладывать его в плиточный клей. Армирующая сетка в этом случае не требуется. Установить такой теплый пол можно самостоятельно, что существенно снижает затраты. Регулировка системы происходит в автоматическом режиме, но при максимальной нагрузке подключается режим экономии электроэнергии.
    2. Уложенный на пол плёночный материал, требует соблюдения определённых требований, что увеличивает стоимость установки. Для этого варианта необходим монтаж армирующей сетки и слоя теплоизоляции. Кроме этого, величина прогрева несколько ниже, чем и стержневых систем.

    Особые требования

    Перед тем, как укладывать на залитую стяжку и теплоизоляцию, необходимо проклеить всю площадь электропроводным скотчем. Он нужен для того, чтобы заземлить помещение. Полезные советы по монтажу ИК-пола смотрите в этом видео:

    При самостоятельном выполнении работ схему того, как будет выполнен монтаж инфракрасного электрического теплого пола под плитку желательно согласовать со специалистами. При неправильной раскладке система не сможет полноценно функционировать. Подключать необходимо с помощью комнатного термостата, при этом на каждые 25м2 необходимо устанавливать отдельный регулятор.

    Инфракрасные электрические полы под плитку необходимо проверить, и только после этого, убедившись в правильном функционировании системы, класть кафель.

    После монтажа покрытия протестируйте систему

    В некоторых случаях монтаж систем не представляет собой ничего сложного и вполне по силам любому владельцу. Если преждевременно подготовить всё необходимое для этого и руководствоваться рекомендациям специалистов, результат не заставит себя долго ждать.

    Основное правило, которое необходимо соблюдать, монтируя своими руками теплый пол под кафель, это точное соблюдение последовательности выполнения работ. Только в этом случае эмоции от проделанных действий будут исключительно положительные.

    Читайте также:  Лотки водоотводные пластиковые: с решеткой стальной, чугунной, цена
  • Ссылка на основную публикацию
