Теплый пол под ламинат: электрический и кабельный подогрев, устройство

Электрический теплый пол под ламинат: какой лучше, монтаж и подключение

Теплый пол быстро завоевывает популярность, ведь очень приятно, когда ногам тепло. Не все напольные покрытия одинаково хорошо проводят тепло, но стали разрабатывать специальные виды, которые совместимы с подогревом. Например, возможна укладка теплого пола под ламинат. Правда, обычный не подойдет. Нужен специальный. Зато можно все сделать быстро и с относительно небольшими затратами.

Можно ли делать теплый пол под ламинат

Сразу скажем, что подогрев пола из ламината делать можно, но есть ограничения. Первое — такой способ не является основным видом отопления, а лишь служит для повышения комфорта или может быть «помощником» для основного обогрева.

Такими пиктограммами обозначается совместимость ламината с подогревом

Второе ограничение — ламинат нужен специальный, который нормально переносит длительное повышение температур. Такой ламинат в маркировке имеет один из значков с изображением греющего элемента. Наиболее часто встречающиеся пиктограммы приведены на фото ниже. Укладка теплого пола под ламинат возможна, только если ваше покрытие имеет один из этих значков или нечто похожее. Стоит он дороже за счет того, что применяются термостойкие материалы и красители. Так что повышенная цена не просто так.

Варианты теплого пола под ламинат

Есть ли какие-то ограничения по выбору типа греющего элемента? В общем, нет. Можно использовать водяной подогрев или электрический греющий кабель, маты из него, уложив нагревательные элементы в стяжку. Но стяжка — дело трудоемкое, требующее значительных вложений и много времени. Кроме того, эффективность такого подогрева низка, так как греется стяжка, а от нее ламинат.

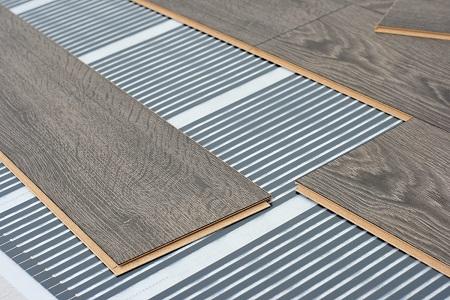

Монтаж ламината на пленочный теплый пол прост — просто надо греющий элемент закрепить (скотчем), соединить его электрически, вывести провода. А сверху укладываем покрытие

Есть более быстрые в монтаже варианты. Они же более экономные, так как греется непосредственно ламинат, а не стяжка под ним. Наиболее удобный в этом плане пленочный инфракрасный теплый пол. Его можно расстилать на ровное основание (любое), а сверху сразу красть ламинат. Смонтировать своими руками такой тип теплого пола для ламината в одной комнате можно за полдня. Если совсем без опыта — за день. Больше всего времени обычно занимает электрическая часть и укладка тепловых датчиков. В остальном укладка пленочного теплого пола очень проста.

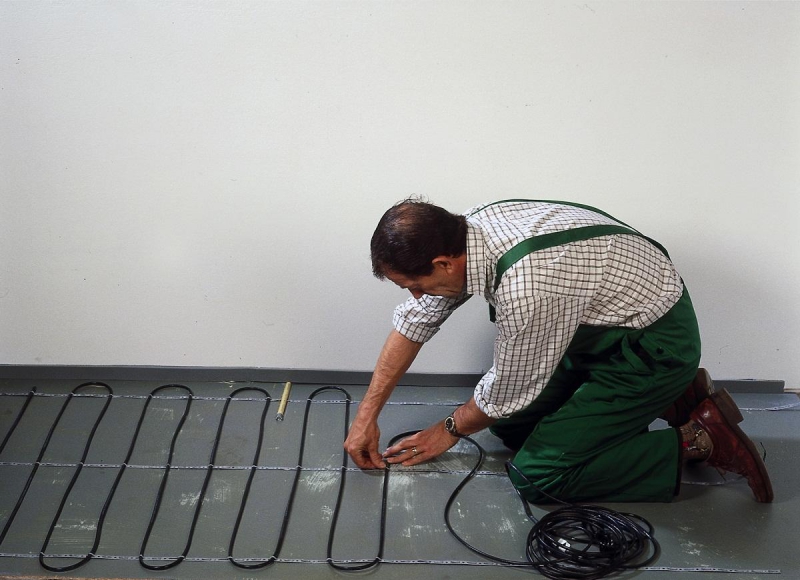

Можно сделать теплый пол под ламинат и из греющего кабеля. Но укладывать его надо в специальные пластины

Второй вариант быстрого монтажа теплого пола под ламинат — греющий кабель. Но тут уже нужна будет особая система. Кабель укладывается в металлические теплорассеивающие желоба, которые укладываются в теплоизолирующую подложку. Сверху кладут ламинат. В общем и целом система получается дороже — за счет стоимости пластин.

Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый (ИК) пол называют еще пленочным. А все потому, что карбоновая (разновидность графита) паста, которая и является в данном случае нагревательным элементом, закатана в полимерную пленку. Чаще всего паста распределена в виде полосок, которые параллельно соединяются медными шинами. По шинам проходит электрический ток, который поступает на полоски карбона. А этот материал при прохождении электрического тока начинает греться. Карбон испускает тепло в инфракрасном диапазоне, поэтому такой нагревательный элемент называется еще инфракрасным (обозначается иногда ИК).

Инфракрасная пленка может быть шириной 30 см, 50 см, 80 см и 100 см. Толщина ее менее миллиметра

Карбон и шины закатаны в прочную пленку из полимера, которая гарантирует электрическую и пожарную безопасность. Надо только быть внимательными при электрическом соединении частей пленки — хорошо изолировать места соединения.

Состав системы

Электрический пленочный подогрев пола под ламинат — это не только пленка. Это еще и контактные пластины, провода, терморегулятор и датчики температуры пола. Только в таком случае подогрев будет эффективным и экономным.

Теплый ленточный пол под ламинат — это еще и термостат, датчики температуры и провода

Как работает система? На термостате выставляете требуемую температуру, до которой надо нагреть покрытие. При включении элементы находятся в работе до тех пор, пока не будет достигнут заданный порог. Затем термостат (на основании показаний датчика температуры) выключает подачу электричества. Когда температура становится ниже заданного уровня, подогрев включается снова. То есть, он не работает постоянно и круглосуточно. А насколько экономичной будет система, зависит от того, насколько хорошо утеплен пол. Чем меньше потери тепла, тем меньше будут расходы.

Можно ли обойтись без терморегулятора? Теоретически можно. Пленка напрямую подключается к электричеству, например, при помощи провода с обычной электрической вилкой. Когда надо отключить подогрев, вилку вынимают из розетки. В чем недостаток такого типа подключения? Кроме того, что придется постоянно «щупать» пол и дергать розетку, точно контролировать нагрев пленки невозможно. То есть, пол будет то слишком холодным, то слишком горячим. Это приведет к увеличению расхода электроэнергии. А еще перегрев пленки приводит к быстрому выходу из строя. Так что выгоднее и экономнее все-таки установить датчики и термостат. Пусть даже механический, самый простой.

Виды ИК пленки

Как уже говорили, инфракрасная пленка может быть разной ширины — от 30 см шириной до 100 см. Кроме того, элементы одинаковой ширины могут быть разной мощности. Если пол утеплен плохо и бывает ощутимо холодным, лучше брать более мощные нагреватели. Также более высокая мощность пригодится, если основная система отопления в холодные дни недостаточно хорошо справляется с поддержанием температуры. Тогда можно гарантировать, что пол будет теплым независимо от температуры на улице. Но более рационально хорошо утеплить пол. Это займет больше времени, конечно, но «работать» будет не один год и снизит затраты на отопление.

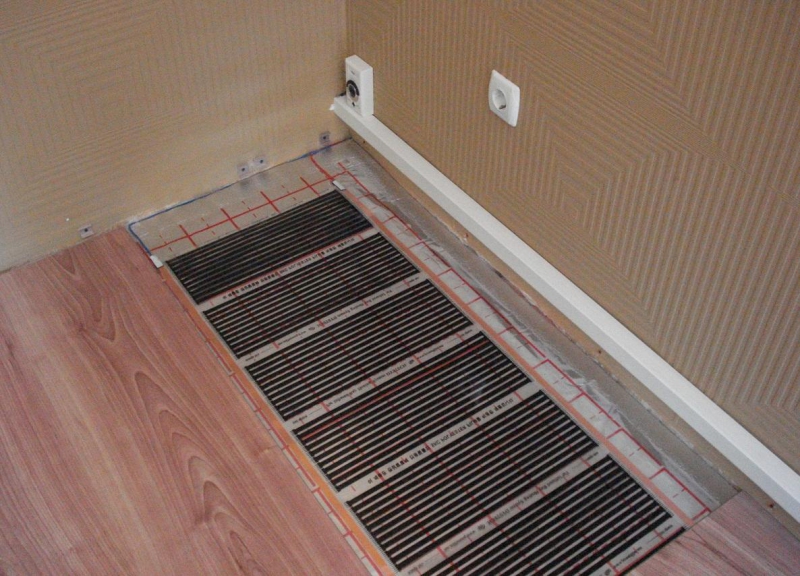

Пленку надо класть только там, где нет мебели или ковров

Не так давно появилась саморегулирующаяся инфракрасная пленка. Дело в том, что обычный инфракрасный нагреватель не располагают под мебелью, коврами. Мебель, ковры в таком случае передвигать не рекомендуется. Пленка греется всегда равномерно и если не сможет эффективно передавать тепло, может перегреться. Долговременный перегрев приводит к перегоранию контактов или пасты. То есть, часть пленки перестает работать.

Саморегулирующийся элемент при достижении порогового значения перестает нагреваться. Отключается тот участок, на котором превышена температура. После остывания нагрев возобновляется. То есть, такая пленка служит дольше (исключен перегрев, даже локальный), меньше расход электричества. Ведь не греется диван, шкаф, ковер и т.д.

Сколько пленки надо и какой ширины

Для укладки теплого пола под ламинат, надо рассчитать количество и размер нагревательного элемента. Сначала стоит нарисовать план комнаты, очертить на нем крупную мебель, если есть, ковры тоже. На свободное пространство укладывается инфракрасная пленка.

Совсем необязательно использовать фрагменты одинаковой ширины. Важно, чтобы они не находили друг на друга, но и чтобы между полосами не было большого расстояния. Иначе под ногами будут ощутимые более теплые и более холодные зоны.

По этим линиям можно разрезать пленочный теплый пол

По плану высчитываете метраж пленки каждой ширины. Резать ее можно по специальным линиям, которые обозначены пунктиром и изображением ножниц. Располагаются эти линии каждые 25 см. Метраж рассчитываем исходя из этой особенности.

Электрическое подключение

Так как инфракрасная пленка — электрический нагревательный элемент, то надо позаботиться об электрике. Для этого в комнату выводится пара проводов — фаза и ноль. Желательно еще и заземление. Оно необходимо для безопасности. Под установку термостата у стены делают отверстие, как для установки розетки. Туда заводятся провода от щитка. При монтаже они подключаются к соответствующим клеммам на корпусе термостата, но делают это в последнюю очередь. До того времени провода от щитка замотаны изолентой и просто торчат из подрозетника.

Как подключать пленочный пол к электричеству — схема

На каждый кусок пленки нужно по два контактных зажима. Их подключают к шинам с одной стороны, к ним припаивают провода. Противоположную сторону шины изолируют. Для этого можно применять битумную изоляцию (более надежно), но можно обойтись и обычной изолентой. Контактные зажимы устанавливаются на шины (медные, оранжевого или красноватого цвета). Шины эти запаяны в пленку. Для установки зажима пленку надо приподнять, пластины прижать к меди используя пассатижи.

Укладка теплого пола под ламинат: как подключать провода к шинам инфракрасной пленки

Провода от контактных зажимов тянут по полу к месту установки термостата. Тут они собираются в жгут, поднимаются по стене и заводятся в подрозетник. Чтобы выглядело все прилично, лучше всего сделать штробу, в нее уложить гофрошланг или толстостенную пластиковую трубу. Провода продеть в трубу/гофрошланг. Это позволит при необходимости быстро и без особых хлопот заменять провода.

Установка датчика температуры

Температурный датчик — один из ключевых элементов системы. От того насколько правильно он показывает температуру, зависит правильность работы всей системы. Поэтому выбор места установки датчика очень важен. Его располагают на открытом пространстве посередине пленки, отступив не менее метра от стены.

Для контроля температуры нагрева ставят датчик

Сам датчик имеет очень небольшие размеры. От него тянутся два провода, которые тоже должны заводиться на термостат. Эти небольшие датчики — самая уязвимая часть системы. Они часто выходят из строя. Но стоят они совсем немного, так что затраты небольшие. А чтобы можно было заменять их без проблем, их лучше тоже устанавливать в гофрошланг. Это может быть неудобно, так как придется делать углубление. Зато замена будет простой.

Последовательность работ

Теперь, когда основные части процесса ясны, определимся с тем, что за чем и как лучше делать. Сразу скажем, что пол должен быть ровный. Под укладку ламината его все равно надо ровнять. На выровненное основание расстилают тонкий слой теплоизоляции. Вариантов достаточно. Опишем основные:

• Пробковая подложка. Самый дорогой, но и самый эффективный материал.
• Вспененный полиэтилен с лавсановой пленкой. Пленка блестит как фольга, но не мнется. Лавсан имеет высокое электрическое сопротивление, так что к теплоизоляции получаем плюсом электроизоляцию.

Под пленочный теплый пол укладывается подложка

Как видите, особого выбора нет. Либо пробка (но не рулонная, а листовая), либо полиэтилен с лавсаном. Толщина — 3 мм и больше. Настилается по всей площади пола. Стыки проклеиваются скотчем. В случае с пробкой — обычным скотчем, при укладке покрытия с лавсаном, применяют скотч, предназначенный для данного материала.

Далее идет уже укладка теплого пола под ламинат . На подложку расстилаем инфракрасную пленку, фиксируем по краю. Можно на двусторонний скотч или при помощи скоб из строительного степлера. Но скобы ставим в край пленки — ни в коем случае ни в шину, ни в полоски карбона.

Укладка теплого пола под ламинат: следим, чтобы шины не соприкасались

Соседние полосы должны укладываться вплотную. Перекрываться могут только чистые края пленки. Наложение и соприкосновение шин недопустимо. Также как и полос карбона.

После того, как уложены полосы, к ним подключают контактные пластины с проводами. Затем устанавливается датчик. Если он выступает над плоскостью пола, в подложке вырезается отверстие. Нельзя допустить, чтобы он торчал. Далее все провода заводятся в подрозетник. Там они подключаются к клеммам на термостате. Все клеммы подписаны, так что проблем быть не должно.

Подключаем к термостату

Могут возникнуть некоторые сложности с подсоединением пленки, если их больше трех. Три провода уже сложно подключить к одной клемме, а если их четыре или больше… Тогда выход — установить на концы клемму подходящей формы. Они стоят копейки. Концы провода зачищаются от изоляции, все они скручиваются и укладываются в «ножку» контакта, зажимаются пассатижами. Завести один контакт гораздо проще.

После того как подключили все участки пленки, датчик, при выключенном автомате на щитке заводим на соответствующие клеммы линейные провода. Врубаем автомат, включаем подогрев. Ждем минут 15-20 и проверяем температуру пленки. Если все греется, имеет одинаковую температуру — отключаем все (можно только автомат, но желательно снять линейные провода).

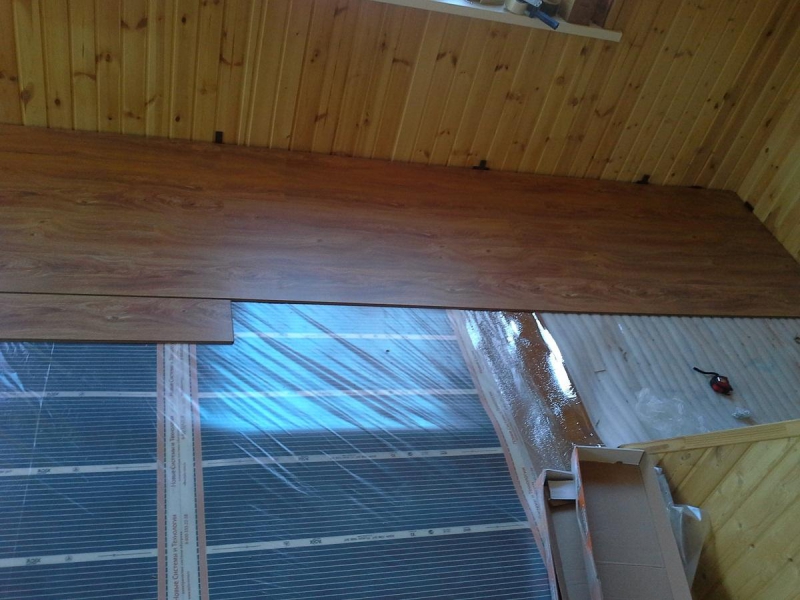

Ну, и последний этап — укладка ламината. Тут никаких особенностей. Кроме того, что надо следить, чтобы пленка не сдвинулась, провода остались на месте. Закончили укладку ламината? Снова включаете и проверяете греется или нет. Если все в порядке, монтируете плинтуса. Все, можно пользоваться.

Электрический теплый пол под ламинат – советы по выбору и технология монтажа на примере кабельных систем

Многие домовладельцы и начинающие мастера ошибочно считают, что монтаж современных отопительных напольных систем выполняется исключительно под керамические покрытия. Это в корне не верно, так как в настоящее время существует широкий выбор электрических теплых полов под ламинат, паркет и другие виды деревянных облицовочных покрытий.

В каких случаях возможна укладка под ламинат?

При выборе ламината, следует обращать внимание на изделия со специальной маркировкой

Ламинат, паркет или любой другой деревянный пол принято относить к классу относительно теплых полов. То есть данные покрытия при достаточно комфортной температуре быстро прогреваются.

При отсутствии центрального отопления или отопительных приборов, ламинат и дерево в целом, не способно сохранять или обеспечивать комфортный уровень температуры. Тут и возникает потребность в использовании дополнительных источников тепла или отопительных систем.

Электрический теплый пол под ламинат является скорее вынужденным или дополнительным решением устройства обогрева жилого помещения. В качестве полноценной или частичной замены центрального отопления практически не используется, так как древесные напольные покрытия и общий принцип использования теплых полов, не позволяют применять данных подход.

Говоря простым языком, теплые полы желательно не рассматривать в качестве реальной альтернативы центральному отоплению. Дополнительный, аварийный или локальный обогрев является основной функцией нагревательных систем, независим от используемого напольного покрытия.

Общий пример разметки квартиры для дальнейшего монтажа пола

Если речь идет именно о ламинате, то укладка электрического пола наиболее рациональна в следующих случаях:

• необходимость обеспечения комфортной температуры напольного пространства в неотапливаемых ванных комнатах, кухне или лоджиях;
• вынужденная потребность для более эффективного обогрева всего объема помещения. При использовании на больших площадях, когда центральное отопление полностью не справляется с прогревом;
• дизайн интерьера или площадь помещения не позволяют выполнить монтаж радиаторных систем отопления;
• при необходимости использовать незаметные и эффективные способы нагрева небольших помещений. Преимущество используются для безопасного прогрева детских комнат, детских садов и учреждений.

При возможности выполнить устройство нескольких источников тепла рекомендуется использовать комплексные решения, которые позволяют произвести монтаж наиболее эффективных источников с необходимой мощностью.

В процессе эксплуатации это позволит значительным образом сэкономить, снизить затраты на отопление и общий прогрев помещений, так как одни типы отопительных систем используются только в холодное время года, другие только летом и т.д.

Какую нагревательную систему и ламинат можно использовать

Использование электрического теплого пола откладывает целый ряд ограничений по выбору того или иного типа ламината. Если быть точнее, от выбора ламината отчасти будет зависеть эффективность работы всей системы.

Для укладки поверх электрического пола рекомендуется выбирать ламинат со специальной маркировкой, указывающей на “разрешение” и рекомендацию производителя к эксплуатации в подобных условиях.

У различных производителей данный знак может меняться и иметь собственный стилизованный маркер, но в общем виде он обозначает схематичное расположение теплого пола с пояснением вида – “Позволяет использовать напольное отопление” или “Обладает хорошей теплопроводностью и возможностью использования для полов с обогревом”.

Покрытие с подобной маркировкой не выделяет вредных веществ при повышении температуры, обладает меньшим расширением и большей плотностью. В остальном такая облицовка выбирается исходя из общих качеств – класс, типы соединений, цвет, фактура и т.д.

Основные виды электрического пола, которые возможно уложить под деревянные покрытия

В качестве обогрева под ламинат целесообразно использовать следующие виды теплых полов:

1. Инфракрасный пленочный – системы на основе углеродных нагревательных элементов зафиксированных между двумя слоями полиэстеровой пленки. Система практически не влияет на толщину и общий уровень пола даже после укладки напольной облицовки. Предполагает укладку сухим способом, без использования жидких растворов.
2. Инфракрасный стержневой – графито-серебряные стержни, соединенные параллельным способом при помощи специального защищенного кабеля. Экономичны при использовании на небольших площадях. Обладают простой технологией укладки, не требующей устройства стяжки.
3. Кабельный – резистивный нагревательный кабель в защитной оплетке. Укладывается по полезной площади помещения с определенным шагом. Требуется устройство тонкослойной стяжки для защиты нагревательных элементов.
4. Нагревательные маты – резистивный кабель, закрепленный на тонкой армирующей сетке. Не требует использования специальный крепежей и расчета шага укладки. Устройство стяжки не обязательно, так как монтаж системы можно выполнить с применением плиточного клея.

Первые два вида электрического пола отличаются уникальной система обогрева посредством инфракрасных волн определенной длины. Инфракрасные волны нагревают только то, что расположено на пути их следования. Пленочные полы монтируются непосредственно перед укладкой ламината, что сводит сроки работ по монтажу к минимуму.

Кабельные системы и нагревательные маты работают по принципу конвекционного обогрева, то есть обогрев помещения происходит посредством теплообмена с нагретыми участками пола.

Практически все кабельные электрические полы, в том числе и инфракрасные стержневые, требуют устройства тонкослойной стяжки, что сказывается на объеме и сроках выполняемых работ. Использование кабельных матов позволяет обойтись без стяжки, но потребует устройства поверх пола 1-1,5 см слоя плиточного клея.

Какой пол выбрать и каковы затраты при эксплуатации

Выбор конкретного вида теплого пола полностью зависит от целого ряда факторов, которые напрямую влияют на возможность использования той или иной разновидности теплых полов.

Для того, чтобы определиться с тем какой электрической пол выбрать, какая отопительная систем лучше и как ее лучше подключить, следует знать полную и полезную площадь помещения, вид и наличие центрального отопления, эксплуатационное состояние несущей основы и возможность устройства выравнивающей стяжки.

При устройстве в новых квартирах и домах рационально использовать кабельные полы и нагревательные маты, так как заливка выравнивающей стяжки будет выполняться в любом случае. Устройство теплых полов в стяжку позволит произвести дополнительное утепление основы теплоотражающим материалом и выполнить монтаж системы по всей площади помещения.

Сравнение различных систем на основе их работы и возможности монтажа под определенные покрытия

Для уже эксплуатируемых объектов и квартир, при нежелании возиться с демонтажем старого покрытия, лучше подойдут пленочные или инфракрасные полы, так как монтаж данных покрытий возможен на уже существующее покрытие.

Если говорить о возможных затратах и о том сколько потребляет такой пол, то для всех типов систем затраты на электроэнергию будут примерно одинаковы. В общем виде, в качестве дополнительного источника тепла, будь то теплопленка или кабель, наиболее целесообразно использовать пол мощностью не более 130-150 Вт/м2.

В некоторых случаях, данное значение вовсе можно снизить до 90-110 Вт/м2, так как данной мощности вполне достаточно для нагрева небольших помещений. Основывая на этом, можно произвести первоначальный расчет по возможным эксплуатационным тратам.

К примеру, для спальни с полезной площадью помещения в 12 м2 и пола мощность 120 Вт/м2 получаем, что 12 * 120 = 1,44 КВт/ч – затраты электроэнергии на работу системы в течение одного часа, что примерно равно 4,5-5 руб/ч.

Технология монтажа на примере кабельных систем

Технология укладки электрического кабельного пола предусматривает монтаж нагревательных элементов в определенной последовательности с применением электрооборудования и подручных инструментов. В качестве примера приведем последовательность монтажа двужильной нагревательной секции под стяжку с дальнейшей укладкой ламината.

Регуляторы с различной системой управления – механический/сенсорный

Перед выполнением основных работ потребуется провести комплекс подготовительных работ, выполнить закупку комплекта теплого пола и терморегулятора, рассчитать шаг укладки резистивного кабеля и подготовить необходимый инструмент.

На этапе подготовки основания производят уборку несущего основания. Поверхность очищается от видимых загрязнений, пыли, песка, жирных пятен и наплывов цемента. После уборки, основание проверяется на остаточную влажность.

Для определения влажности используется полиэтиленовая пленка, которая крепится к поверхности пола. Если через 24-36 часов на ней осел конденсат, то основание просушивается в течение 1-2 недель и проверяется повторно. При наличии на поверхности основания сильных повреждений или выбоин, изъяны корректируются при помощи цементно-песчаной смеси.

Если несущая основа достаточно сухая, то выполняют грунтовку и нанесение разметки, согласно расположению габаритной мебели. При монтаже по всей площади разметка не производится.

Для коррекции сильных повреждений можно использовать обычный цементно-песчаный раствор

Выбор двужильного кабеля ведется в соответствии с мощностью необходимой для обогрева площади помещения не занятой мебелью. В стандартный “коробочный” комплект, помимо кабеля, входит инструкция по укладке, металлическая монтажная лента и гофрированная трубка с заглушкой.

Регулятор и подложка в комплект не входит и приобретается отдельно. Выбор регулятора зависит от общей мощности пола и типа его управления. В качестве положки рекомендуется использовать отражающий пенополиэтилен или фирменную теплоизоляцию.

Шаг укладки пола рассчитывается по следующей формуле – (Обогреваемая площадь, м2 / Длина кабеля, м) * 100 = Шаг укладки, см.

Для выполнения дальнейших работ потребуется подготовить дрель с кольцевой пилой для отверстий, болгарка с диском по бетону, шуруповерт, молоток, зубило, крестовая отвертка, строительный нож, металлизированный скотч, саморезы.

Ключевые этапы разметки и подготовки технологических углублений под регулятор/коммуникации

Технология монтажа электрического пола под стяжку будет состоять из следующих этапов:

1. Выполняется подготовка отверстия под регулятор и устройство штробы в плоскости стены для повода необходимого количества коммуникаций. Желательно, чтобы ширина канавка в стене была не менее 20 мм. Расположение терморегулятора не должно препятствовать расстановки мебели, быть удобным и свободным к подходу. Для проведения работ используется электрическая дрель и болгарка.
2. Производится подводка кабеля питания с соответствующим сечением. Для медных проводников при общей мощности более 4 КВт – это кабель с сечением 2×2,5 мм, для алюминиевых проводников 2×4,0 мм.

Уборка является обязательным мероприятием, так как крупный мусор может повредить теплоизоляцию

Отражающая теплоизоляция может быть уложена только в местах расположения нагревательного кабеля

Основные этапы и правила фиксации монтажных лент

Электрический теплый пол под ламинат – этап монтажа резистивного кабеля

Ключевые этапы подготовки и монтажа датчика температур

Подключение регулятора ведется согласно прилагаемой инструкции и схеме монтажа

Для устройства стяжки лучше использовать сухие смеси, которые достаточно просто подготавливаются к работе

Настил ламината желательно проводить только после полного высыхания цементной стяжки, так как испаряемая влага может повредить облицовочное покрытие. Более подробная инструкция по устройству приведена в видео ниже.

Теплый пол под ламинат

Типы теплого пола под ламинат

Теплый пол под ламинат подходит двух основных типов:

Теплый пол под ламинат в основном используют электрический, по причине его универсальности.

Универсальность электрических конструкций позволяет укладывать на них любое напольное покрытие.

Электрический теплый пол имеет четыре вида:

1. кабельный;
2. матовый;
3. инфракрасный пленочный;
4. аморфная металлическая лента.

Кабельный теплый пол

Такое устройство состоит из цельного кабеля, укладываемого в виде змейки или улитки на металлическую или капроновую сетку, вся эта конструкция заливается бетонной стяжкой толщиной не менее 30мм.

Плюсы:
— невысокая цена конструкции;
— долговечность;
— равномерный подогрев
— возможность укладывать на него ламинат.

Минусы:
— большие затраты на электроэнергию (дорогое тепло);
— требуется заземление;
— бетонная стяжка должна быть не менее 30мм;
— долгий прогрев помещения;
— монтаж требует знаний и опыта.

Матовый теплый пол

Матовая система отопления представляет собой готовую конструкцию в виде тонкого кабеля, прикрепленного к капроновой сетке, образующие единый мат, свернутый в рулон.

Маты используют в тех случаях, когда нет возможности для заливки толстой стяжки.

Тонкие маты удачно выполняют функцию теплого пола с минимальным увеличением высоты уровня пола, и на них легко укладывается ламинат.

Инфракрасный теплый пол

Инфракрасный теплый пол под ламинат оборудован саморегулирующейся системой, автоматически поддерживающей заданную температуру.

Инфракрасные устройства бывают трех видов:
— пленочная;
— карбоновая стержневая;
— карбоновая сплошная.

Пленочный

Пленочный теплый пол состоит из термопленки с углеродными нагревательными элементами.

Пленочный вариант присутствует на рынке уже не первый год, многим известен и пользуется хорошим спросом, т.к. экономит энергию около 20% по сравнению с кабельным.

На пленочный теплый пол под ламинат дополнительно стелют полиэтиленовую пленку толщиной не менее 200 микрон, она защищает электросистему от возможного попадания влаги.

Карбоновый стержневой

Карбоновый стержневой теплый пол представляет собой параллельно соединенные стержни образующие сетку в виде рулона.

Основным преимуществом стержневого варианта является то, что при повреждении одного стержня, все остальные будут продолжать работать, благодаря параллельному соединению и изоляции каждого отдельного стержня.

Стержневой теплый пол под ламинат используют как с бетонной стяжкой, так и без нее.

Карбоновый сплошной

Сплошные карбоновые маты – это новая разработка безопасной и экологичной напольной системы отопления, потребляющей рекордно малое количество электроэнергии.

На рынке данный вид инфракрасного теплого пола относительно недавно и о нем еще мало кто знает, поэтому используют его не так часто.

Все разновидности инфракрасного теплого пола укладываются без бетонной стяжки, этим обусловлена простота укладки и популярность таких конструкций обогрева.

Ламинат на них укладывается плавающим методом – это обязательное условие.

Способы укладки ламината на теплый пол смотрите здесь

Инфракрасные системы обогрева производятся в соответствии с передовыми технологиями, и являются современным вариантом электрического теплого пола.

Преимущества инфракрасного пола:

— доступная цена;
— простота монтажа;
— монтируется без бетонной стяжки;
— укладывается под любое напольное покрытие;
— экологичный;
— легко регулируется уровень нагрева;
— равномерное распределение электронагрузки и др.

К минусам инфракрасных конструкций можно отнести относительно недолгий срок службы – в пределах 15 лет.

Аморфный металлический теплый пол

Такая конструкция состоит из аморфных металлических сплавов, обладающих наиболее подходящими характеристиками для использования их в качестве основы теплых полов.
Основные характеристики аморфной металлической ленты:
— высокий КПД (коэффициент полезного действия) потребления электроэнергии (дешевое тепло);
— высокая влагоустойчивость;
— высокая коррозийная стойкость;
— высокая прочность;
— высокая гибкость;
— высокая теплопроводность;
— электромагнитная безопасность и др.

Данные характеристики делают систему отопления универсальной, т.е. ее можно устанавливать под любое напольное покрытие в т.ч. и под ламинат.

На картинке ниже приведены примеры слоев при разных способах укладки на основе аморфной ленты.

Инновационная технология производства придает таким отопительным устройствам ряд преимуществ.

Преимущества систем на основе аморфной металлической ленты:

— равномерный прогрев пола;
— нет электромагнитного излучения;
— простая и легкая установка;
— укладывается под любое напольное покрытие;
— высокая энергоэффективность – отличное соотношение потребления электроэнергии и преобразования ее в тепло без лишних затрат;
— устанавливается в деревянных домах и под тяжелой мебелью;
— высокий класс защиты;
— срок гарантии 15-25 лет (в зависимости от производителя).

Выбор электрического теплого пола под ламинат

Перед выбором электросистемы обогрева полов нужно рассчитать общую высоту уровня поднятия пола до верхней поверхности, исходя из этого показателя, производится первичный выбор.

Нагревательный кабель более толстый, чем нагревательный мат.

Если высота конструкции пола позволяет уложить теплоизоляцию, которая должна быть не мене 20мм, то вполне можно выбрать нагревательный кабель и залить его бетонной стяжкой.

Стяжка должна быть не менее 30мм над теплоизоляцией, такая толщина обеспечивает ее механическую прочность.

Допускается заливать стяжку 40-50мм, в таких случаях механическая прочность будет выше, но нагревательному полу потребуется больше времени для прогрева всего массива стяжки над ним, пока тепло дойдет до уровня аккумуляции нагрева.

Когда высоты конструкции пола хватает только для небольшого слоя плиточного клея или других наливных смесей, выбирается тонкий электрический мат, на поверхность которого укладываются ламинированные панели.

Многие думают, что под пол заливаемый стяжкой подходит только кабельный вариант, а под тонкий слой напольного покрытия идет нагревательный мат.

На самом деле бетонной стяжкой можно заливать и тонкий электрический мат, если есть такая необходимость.

Водяной теплый пол под ламинат

Водяной теплый пол – это гибкие трубопроводы, уложенные на поверхность пола, залитые бетонной стяжкой или без таковой.

В трубы закачивается жидкий теплоноситель (вода, антифриз или др.).

Принцип работы водяной системы

Нагревательный котел греет теплоноситель, в одном месте, а циркуляционный насос постоянно двигает жидкость по замкнутому контуру.

Т.е. теплоноситель постоянно находится в движении по всему устройству трубопроводов, тем самым передает свой нагрев всей площади пола, и поддерживает температуру в помещении на достаточном уровне.

Такой обогрев является менее энергозатратным, т.к. нагрев происходит только в одном месте – в нагревательном котле.

Ламинат на теплый пол из водяного отопления укладывается в зависимости от вида системы напольного обогрева помещения.

Водяные системы напольного отопления помещения бывают двух видов:
• Сухая/легкая (полистирольная или деревянная);
• Мокрая/тяжелая (укладка в стяжку).

Сравнение сухой и мокрой технологий монтажа водяного теплого пола

Пример сухой системы водяного теплого пола

Схема водяного теплого пола со стяжкой

Бетонная стяжка имеет большой вес, и его не каждое перекрытие сможет выдержать.

Для свободного передвижения теплоносителя по трубопроводам напольного обогрева требуется значительно большее давление, чем в системе отопления многоэтажных домов.

В связи с этим водяной теплый пол преимущественно устанавливают в малоэтажных домах, т.к. в многоэтажных постройках такое отопление может создать затор теплоносителя, что приведет к большим неприятностям (плохой прогрев вашего помещения или ваших соседей, либо полная закупорка и промерзание трубопровода на отдельных участках).

Поэтому для монтажа водяного подогрева пола в многоэтажках требуется специальное разрешение от ЖУК (жилищно-управляющей компании).

Плюсы напольной водяной системы обогрева:

— дешевое тепло;
— не сушит воздух.

Минусы водяного варианта:

— высокая цена;
— дорогой монтаж;
— устанавливать можно только в малоэтажных домах;

В новых высотных домах, установлены две системы отопления.
Вторая предназначена для подключения водяных теплых полов.
В таких случаях никаких разрешений на установку своего отопления не требуется.

Электро-водяной теплый пол

Существуют также системы электро-водяного теплого пола.

Такие конструкции состоят из трубопроводов с теплоносителем, в которые встроен электрический кабель с надежной изоляцией.

Кабель является основным нагревательным элементом.

Такой тандем обусловлен более дешевым теплом и отсутствием электромагнитного излучения.

Не требуется отдельное место для дорогого нагревательного котла и других сопутствующих элементов обычного водяного пола.

Не требуется никаких дополнительных разрешений на установку такого варианта отопления в многоквартирном доме.

Обнаружить место повреждения электро-водяного теплого пола также легко как и водяной – будет видна протечка теплоносителя.

Водяной теплый пол независимо от его вида хорошо подходит под укладку ламината.

Сравнение водяного и электрических теплых полов

Водяной теплый пол – дороже в монтаже, но дешевле в эксплуатации.

Плюсы водяного теплого пола:

— менее энергозатратен (дешевое тепло);
— абсолютно безопасен;
— не сушит воздух;

Минусы водяного теплого пола:

— дорогой;
— требует дополнительное место для коллектора и т.п.
— производит шум циркулирующего теплоносителя;
— внутреннее обрастание трубопроводов;
— возможны протечки теплоносителя;
— сложность ремонта;
— требует регулярного сервисного обслуживания;
— неспособен поддерживать точную температуру

Водяной вариант оправдывает выбор в свою пользу, в том случае, если в доме постоянно проживают и общая площадь обогреваемого пола более 70 кв.м.

Плюсы электрического теплого пола:

— относительно дешевая;
— легкий и быстрый монтаж;
— работает бесшумно;
— абсолютно не заметен;
— легко задается и поддерживается нужная температура;
— долгий срок эксплуатации (до 50 лет в зависимости от производителя).

Минусы электрического теплого пола:

— очень энергозатратен (дорогое тепло);
— создает незначительное электромагнитное излучение;
— большая нагрузка на электросеть.

Все типы и виды теплых полов обладают антиаллергенным эффектом, т.к. идет равномерный нагрев помещения по всей площади пола и отсутствуют конвекционные потоки перепадов температуры и т.п.

Выбор теплого пола под ламинат

Материал основы пола является ключевым фактором при выборе системы теплого пола.

Теплый пол под ламинат на деревянный пол укладывается без бетонной стяжки, т.к. деревянные перекрытия могут не выдержать большого веса.

Имеет значение и допустимый подъем высоты пола над плоскостью его основы.

Бетонная стяжка поднимает поверхность пола до 60мм, в эту высоту легко уложить любой вариант теплого пола.

При невозможности или не желании поднимать верхнюю плоскость пола над уровнем его основания используют тонкие системы напольного обогрева помещения.

Теплый пол под ламинат желательно выбирать одновременно с выбором самого ламината, т.к. они должны подходить друг другу, потому что далеко не каждый вид ламината годится для укладки на тот или иной теплый пол.

Так при выборе ламината, который планируется укладывать на теплый пол необходимо обращать внимание на следующие важные моменты.

Важные моменты при выборе ламината для теплого пола

Совместимость теплого пола и ламината зависит от характеристик самого ламинированного изделия.

Поэтому при выборе ламината рекомендуется учитывать следующие важные моменты.

Первый важный момент

Ламинат должен обладать требуемыми характеристиками, т.к. для укладки на теплый пол подходит только тот ламинат, на упаковке которого имеются соответствующие значки, означающие, что ламинат не боится повышения температуры:

Или такой значок с надписью «Warm Wasser» обозначает, что данный ламинат можно укладывать на водяной теплый пол.

Другие виды ламината, не имеющие маркировки, обозначающей возможность монтажа на теплые полы, при нагреве будут деформироваться, разрушаться, а также из них могут испаряться вредные вещества.

Это связано с тем, что технология производства ламината предназначенного для укладки его на теплые полы отличается, как по стоимости, так и по качеству выпускаемой продукции.

Плотность такого ламината выше обычного примерно в 1,5 раза, поэтому он выдерживает более высокие температуры.

Второй важный момент

Вредные вещества, содержащиеся в ламинате не должны превышать допустимых норм, в противном случае, при нагреве от 26 градусов и выше, из ламината будут выделяться ядовитые пары формальдегида, причиняя вред здоровью людей, находящихся в помещении.

Чтобы подобного не происходило, следует выбирать ламинат со значком первого или нулевого класса эмиссии формальдегида, где «HCHO» — формула формальдегида.

Класс эмиссии – это показатель содержания вредных веществ в отделочных материалах, в т.ч. и в ламинированных напольных покрытиях.

Данные вещества сами по себе не наносят вред, но вредны их испарения, и происходят они при нагреве или повышенной влажности.

Самой экологически чистой, является продукция с маркировкой «Е0», на сегодняшний день такие изделия довольно сложно найти.

Наиболее часто для укладки на теплый пол используют ламинат с маркировкой «Е1».

Значок «Е1» означает минимальное содержание формальдегида – менее 10мг на 100г сухого материала.

Третий важный момент

Ламинат должен соответствовать основным требованиям Европейского союза, и иметь на упаковке специальный знак «CE» (европейское соответствие), свидетельствующий о прохождении процедуры оценки соответствия гармонизированным стандартам Евросоюза.

Изделия с таким знаком являются безвредными для здоровья его потребителей, и окружающей среды.

Все эти значки говорят о том, что ламинат должен быть высокого качества, а значит достаточно дорогим.

Важно понимать, что дешевая продукция несет в себе много различных угроз, которые в последствии потребуют гораздо больших финансовых затрат, чем на качественную продукцию напольного покрытия и системы теплого пола.

Исходя из выше изложенного понятно, что теплый пол под ламинат следует выбирать исходя из конкретной ситуации и своих предпочтений.

Устройство электрического теплого пола под ламинат – какую систему и ламинат выбрать

Комфортный и энергоэффективный дом – это в определенной мере правильное сочетание современных технологий и материалов. В частности, рассмотрим разновидность подогрева пола – электрический теплый пол и заслуженно популярное напольное покрытие – ламинат.

В какой степени совместимы эти материалы? Какую разновидность системы электрический теплый пол можно использовать под ламинат, и какой лучше приобрести материал, чтобы обеспечить максимально долгий срок эксплуатации всей системы.

Прежде чем рассмотреть технологию укладки электрического теплого пола под ламинат, остановимся на двух ключевых аспектах:

• во-первых, можно ли под ламинат делать электрический теплый пол. Если да, то какой системе лучше отдать предпочтение;

• во-вторых, на что обратить внимание при выборе ламината и других комплектующих ламинированного пола.

Какой электрический теплый пол лучше под ламинат

Существует три системы электрического подогрева пола, которые могут быть использованы для установки под ламинат:

1.Кабельный теплый пол

Нагревательный резистивный кабель разматывается из бухты. Пользователь самостоятельно рассчитывает его длину и определяет способ укладки. Уложенный кабель монтируется на специальные ленты с фиксаторами или на металлическую сетку.

Монтаж кабельного пола предполагает обязательное устройство стяжки. Высота (толщина) стяжки достигает 40 мм, что и является основным фактором, который ограничивает распространение кабельной системы подогрева пола.

Исходя из физических параметров и технических характеристик системы, можно обосновать нецелесообразность использования кабельной системы под ламинат:

• высокий расход электроэнергии, существенная часть энергозатрат приходится на обогрев самой стяжки;

• более высокая, по сравнению с другими системами, сложность регулирования температурного режима;

• необходимость знания точного места установки мебели, чтобы избежать перегрева пола.

Монтаж кабеля под ламинат проводится аналогично тому, как выполняется монтаж электрического теплого пола под плитку. А ввиду наличия толстой стяжки, специфика в монтаже самого ламината отсутствует.

2.Тепломаты (нагревательные маты для пола)

Система теплый пол, при которой нагревательный кабель изначально уложен в маты. Отличительная особенность – в матах используется более тонкий кабель, зафиксированный на заданном расстоянии, что исключает расчет шага укладки.

Монтаж электрических матов происходит быстро, а толщина стяжки сокращается на 5-10 мм. Однако с точки зрения устройства теплого пола под ламинат, минусы этой системы аналогичны недостаткам предыдущей.

3.Пленочный или инфракрасный теплый пол

Как утверждают мастера, монтаж пленочного теплого пола под ламинат, является наиболее предпочтительным вариантом.

Достоинство в эффективности и экономичности (как в процессе монтажа, так и в процессе эксплуатации).

При установке инфракрасного пола нивелируются такие недостатки ламината, как:

• выделение формальдегида, который в большинстве случаем используется как связующее вещество при изготовлении ламелей;

• растрескивание ламели по шву или расслаивание по толщине. Появляется вследствие неравномерного или резкого нагрева;

С точки зрения потребления электрической энергии – пленочный пол самый экономный вариант отопления.

Какой ламинат выбрать для электрического теплого пола

Выбор ламинированного пола для монтажа на систему электрический теплый пол.

Ввиду того, что ламинированная доска изготавливается из древесины (древесная компонента составляет 80-90% в зависимости от вида), его заведомо нельзя использовать под теплый пол. Ведь древесина склонна рассыхаться и набухать под воздействием тепла и влаги. А установка под теплый пол – это как раз тот случай, когда температурный режим имеет определяющее значение. Однако производители, отмечая возросшую популярность этого вида отопления, предлагают ламинированный пол с улучшенными характеристиками.

Выбирая ламинат для теплого пола нужно обратить внимание на характеристики доски (древесноволокнистой плиты):

Коэффициент теплового сопротивления

Чем выше значение этого показателя, тем лучшими теплоизоляционными свойствами будет обладать ламинат. Любой материал, используемый как отделочное покрытие для пола, не должен иметь коэффициент теплового сопротивления выше 0,15 м.кв.*К/Вт.

Оценить тепловое сопротивление просто, чем больше пористость материала, тем меньшим будет значение этого показателя.

Способ соединения ламината

Сегодня клеевое соединение ламината утратило свою популярность, и большинство ламелей имеет замковой тип соединения. Распространенных видов замков два – click и lock. Причем большинство производителей использует их одновременно. Click – для соединения по длине ламели, а lock для торцевых соединений (они более подвержены напряжению на разрыв).

Максимальная температура теплого пола под ламинат

Предельная температура, до которой можно нагреть ламинат без повреждения его характеристик – 85 °F (около 30 °С). При этом следует учесть и то, что температура поверхностей с разных сторон будет разной. Температурный датчик находится возле нижней поверхности ламината и фиксирует температуру в системе теплый пол. На лицевой поверхности (поверхности пола) температура будет ниже.

Толщина ламината

Этот показатель напрямую влияет на способность доски прогреваться. Чем тоньше ламинат, тем больше тепла перейдет от нагревательных элементов в помещение. Чем толще доска, тем хуже ламинат будет пропускать тепло. Однако, отзывы пользователей, о тонком ламинате, весьма нелестные. Ведь такой материал имеет слабое место – его замковое соединение. Чем тоньше ламель, тем меньшую нагрузку она способна выдерживать. Таким образом, передвигаться по полу можно без проблем, а вот установка тяжелой мебели может вызвать дефект поверхности. Оптимальной можно считать толщину в 8 мм.

Класс ламината

Для теплого пола класс не имеет определяющего значения. Поскольку класс ламината зависит от способности лицевой части доски выдерживать регламентированное число стираний. Соответственно, чем выше класс, тем больше устойчивость поверхности к износу, но и стоимость ламината такого уровня выше. Толщина лицевого слоя оказывает некоторое влияние на коэффициент теплового сопротивления, но не существенное.

Маркировка ламината

Чтобы упростить потребителю выбор ламината для теплого пола, производители стали маркировать свою продукцию соответствующими обозначениями. Только продукт, имеющий приведенную на картинке маркировку, может быть использован на теплом полу.

Пример маркировки ламинированного пола на рисунке

Примечание. В некоторых случаях производители подтверждают возможность укладки ламината на теплый пол, но ограничивают температурный режим, а он, как уже отмечалось, определяется не температурой на лицевой поверхности пола, а температурой на нижней поверхности, той, которая обращена к нагревательному элементу (пленке, кабелю).

Можно ли класть теплый пол под ламинат?

Насколько безопасна укладка ламината на греющую поверхность, вредно ли такое «соседство»?

Ламинатная доска состоит из двух частей: полимерное лицевое покрытие и панель МДФ, которая служит основанием. Именно в составе МДФ и кроется главная опасность. Дело в том, что функцию связующего вещества здесь выполнят формальдегид. Ввиду того, что его концентрация невысока, ламинат можно использовать даже в детских комнатах. Однако даже в обычном (не нагретом) состоянии ламель выделяет некоторое количество этого вещества (в пределах разрешенной нормы), вполне безопасное для пользователей.

При нагревании доски, количество выделяемого формальдегида увеличивается. И чем выше температура нагретой поверхности, тем интенсивнее идет процесс выделения формальдегида. Его действие вызывает симптомы, подобные симптомам отравления: тошнота, головная боль, воспаление дыхательных путей.

Производители, которые дорожат своей репутацией, следят за уровнем присутствия формальдегида в составе продукции, те, кто предлагает дешевое покрытие – не могут гарантировать его безопасность. Таким образом, нельзя купить дешевый ламинат и получить качественное и безопасное покрытие.

Норвежский ламинат Alloc с подогревом

Компания Alloc (Норвегия) презентовала новинку на рынке напольных покрытий – систему «два в одном».

Ламинат Alloc (Аллок) имеет трехслойное покрытие, состоящее из нагревательного элемента, который расположен между подложкой и ламинированной поверхностью на МДФ основе. Т.е., особенность этого ламината в том, что нагревательный элемент вмонтирован в ламель. Система Alloc Heating System разработана именно для обеспечения безопасного и качественного обогрева пола в помещениях.

Примерная цена ламината Alloc 32 класса – 1050-1550 руб/м.кв., 34 кл. – 2800-3100 руб./м.кв.

Монтаж системы Alloc Heating System – видео

Подложка под ламинат для теплого пола

Правильный выбор подложки под ламинат для теплого пола оказывает определяющее значение на эффективность системы электрического подогрева.

Характеристики подложки (отличительные признаки):

• высокая отражающая способность;
• устойчивость к перепадам температуры;
• экологическая безопасность.

Оптимальная толщина 1,5-3 мм.

Какую подложку под ламинат с теплым полом можно использовать?

экструдированный полистирол с перфорацией;

полистирольная подложка Arbiton Izo Floor Thermo (Польша), которую отличает наличие системы желобов и отверстий.

Многие производители предлагают специальную подложку под ламинат для теплого пола. Например, в линейке Quick-Step есть подложки: Unisound Pro, Transitsound Ultra, Uniclic Plus. Специальные подложки более равномерно распределяют тепло по поверхности пола.

пенофол, техническая пробка, изолон – могут быть использованы в качестве подложки только при монтаже электрического кабельного теплого пола под ламинат (кабель или нагревательные маты).

Внимание. При монтаже пленочного теплого пола использование пенофола запрещено.

Монтаж теплого электрического пола под ламинат своими руками

Установка выполняется аналогично монтажу электрического пола под плитку, разница только в укладке подложки вместо стяжки. При монтаже пленочного пола подложка укладывается поверх нагревающей поверхности, т.е. непосредственно на инфракрасную пленку, а не под нее. Именно по этой причине, использование фольгированной подложки запрещено

Монтаж пленочного пола под ламинат – видео

Заключение

Чтобы ламинированная доска, уложенная на электрический теплый пол, не вышла из строя, рекомендуется запускать систему обогрева пола в течение нескольких дней, постепенно повышая ее температуру.

Укладка электрического теплого пола под ламинат – хороший способ сделать дом уютнее

Уютный дом – мечта любого человека. И каждый хозяин старается сделать так, чтобы в доме была комфортная атмосфера для проживания. Идея с отоплением помещения через пол не нова, ей более двух тысячелетий, появилась она еще в Древнем Риме. С появлением ламинированного покрытия к ней стали обращаться все чаще. Благородство цвета и разнообразие фактуры, удобство монтажа – все это сделало ламинат популярным отделочным материалом. Но ходить босиком по его прохладной поверхности некомфортно и летом.

На полках строительных магазинов лежат различные виды электрического теплого пола, в том числе и под ламинат. Удобство системы в полной автономности, ее можно уложить самостоятельно или привлечь специалистов. Единственный минус – высокое потребление электричества. Но и эту проблему легко решить, регулируя степень нагрева и выключая систему, когда в дополнительном отоплении нет необходимости.

Поэтому популярность таких систем растет. Производители ламината стали выпускать коллекции с маркировкой «возможность укладки на теплый пол», чтобы повысить спрос на свои коллекции. В состав МДФ-плит входит формальдегид, который при нагревании испаряется, отравляя окружающий воздух. Поэтому для теплых полов подбирается покрытие с низким содержанием вредного вещества. Да и сами электрические системы сильно отличаются друг от друга. Чтобы не ошибиться в выборе, стоит изучить подробнее виды, свойства, монтаж популярного материала.

Виды электрических теплых полов

Принцип действия отопительных систем, расположенных под напольным покрытием, одинаков. Электрический ток нагревает термоэлементы, которые передают тепло дальше. Отличие как раз в типе нагревателей – это кабельная система или пленочная, построенная на инфракрасном излучении. Одна из разновидностей кабельной системы – термоматы. Каждая из них имеет свои преимущества и недостатки. Выбирая теплый пол, следует учитывать величину обогреваемой площади помещения, тип напольного покрытия, другие нюансы.

Кабельный

Электрический теплый пол – это специальный нагревательный кабель, уложенный в виде змейки на сетчатую основу из капрона или металла. Расстояние между петлями – не более 10-15 см. Конструкция монтируется на ровную поверхность, затем ее заливают бетонной стяжкой высотой не меньше 3 см. Последующий монтаж ламината идет по стандартной схеме.

• Благодаря равномерной укладке кабеля поверхность ламината нагревается одинаково по всей площади.
• Система не нарушает дизайн интерьера, на поверхности виден только термостат, регулирующий температуру подогрева.
• Одним кабелем можно обеспечить отопление смежных помещений, что заметно снизит затраты.

Наряду с достоинствами у системы есть определенные недостатки, которые могут повлиять на окончательный выбор.

• Использование одножильного кабеля усложняет работу тем, что он должен начинаться и заканчиваться в одном месте. К тому же у него более сильное электромагнитное излучение, чем у двужильного.
• Высокое потребление электроэнергии связано с тем, что часть тепла уходит на прогрев бетонной стяжки. Если укладывать сверху ламинат, то надо выбрать подложку, которая будет пропускать тепло.
• Нельзя монтировать кабельную систему под диванами и шкафами, где почти нет теплообмена с воздухом – возможен перегрев и выход из строя.

При выборе кабельного электрического теплого пола следует отдавать предпочтение двужильному кабелю.

Тонкий нагревательный кабель

Это такая же электрическая кабельная система, только сечение кабеля меньше, чем у обычного. Преимуществом является невысокая стяжка, которой заливается тонкий кабель, надежность и механическая прочность конструкции. На прогрев уходит меньше времени и электроэнергии, поэтому при монтаже под ламинат тонкому кабелю уделяется больше внимания.

Нагревательные маты

Чтобы упростить обустройство электрического теплого пола, нагревательный кабель стали укладывать змейкой на полимерную сетку промышленным способом и выпускать готовые к монтажу маты. Благодаря этому они получили неоспоримое преимущество перед кабельной системой.

• Заметно сокращается время установки. Не надо рассчитывать расстояние между нагревательными элементами, рулон из сетки просто раскатывается по поверхности бетонной стяжки.
• Легко подогнать под любую геометрию комнаты. Полимерную основу можно нарезать на необходимые фрагменты, не задевая кабель.
• От каждого термомата выводится «холодный конец» кабеля, к которому подключается термостат. Через него задается необходимая температура нагрева системы.

Нагревательные маты не обязательно заливать бетонной стяжкой. Они просто укладываются на выровненную поверхность, а сверху настилается напольное покрытие, чаще всего ламинат.

Инфракрасный пленочный

Электрическая система на пленке обладает дополнительными плюсами по сравнению с другими отопительными системами. Термопленка – это собранная на пленочной пластиковой основе электрическая схема из медной токопроводящей шины, карбоновых нагревателей и серебряного покрытия. Ламинат нагревается благодаря инфракрасному излучению, работающему аналогично солнечным лучам.

• Главное преимущество инфракрасной пленки– удобство монтажа, экономия времени и средств, возможность произвести все работы самостоятельно. Укладка выполняется «сухим» методом, без стяжки и клея, под любое напольное покрытие, в том числе и ламинат.
• Еще один немаловажный плюс – экономное потребление электроэнергии по сравнению с другими электрическими теплыми полами. Равномерный постоянный обогрев всей площади возможен при минимальном расходе электричества.
• Не уменьшает высоту помещения при использовании под ламинированное покрытие, поскольку толщина инфракрасного пленочного теплого пола составляет всего 0,23 – 0,47 мм. Эта цифра почти не влияет на параметры уложенного ламината.
• Помимо практической помощи в поддержании комфортной температуры в доме, инфракрасная электрическая система дарит оздоровительный эффект. Мощность излучения соответствует человеческому организму, тепловые лучи подавляют патогенные микроорганизмы, поддерживая хорошее самочувствие.
• Пленочный теплый пол не боится механической нагрузки, его можно укладывать и под тяжелую мебель, и в общественных местах.

При нагревании ламината, уложенного на инфракрасную пленку, уровень паров формальдегида в окружающем воздухе не увеличивается.

Недостаток у материала только один – высокая цена. Но если сравнивать общие расходы на системы теплого пола, то инфракрасная пленка обойдется не дороже других материалов.

Разобравшись в преимуществах и недостатках теплых полов самое время узнать, как провести монтаж собственными силами. Выяснить, каковы тонкости в укладке различных систем, о чем надо побеспокоиться заранее.

Подробнее о том, какой ламинат подойдет для укладки на электрический теплый пол, читай в статье «Какой лучше выбрать ламинат для теплого пола»

Инструкция выполнения работ по шагам

Каждая нагревательная электрическая система сопровождается подробным описанием технологии укладки под ламинат, порядком действий, чтобы при монтаже своими руками у исполнителя не возникало вопросов. Но перед началом работы необходимо провести пошаговую подготовку поверхности под электрический теплый пол.

1. Тщательно очистить основание от грязи и мусора, заделать все ямки и трещины цементным раствором, если неровностей много, сделать бетонную стяжку, укрепив раствор металлической сеткой.
2. Проложить фольгированную ленту для теплоизоляции основания и уменьшения потерь тепла, скрепив полосы скотчем.
3. Определить точку установки терморегулятора, который должен располагаться не ниже 0,3 метра от уровня пола, и подготовить стену для прокладки силового кабеля и термодатчика.

Подготовка пола (стяжка)

Поверхность бетона, на котором будет монтироваться электрическая система подогрева, должна быть ровной. От этого зависит долговечность эксплуатации и теплого пола, и ламината. На неровностях напольное покрытие ломается, вздувается, появляются трещины. Поэтому важно провести цементно-песчаную стяжку, положив для усиления вниз металлическую сетку.

• Основание размечается на метровые участки, для контроля уровня бетонного слоя устанавливаются маячки.
• Приготовленная в нужной пропорции смесь выливается на сетку.
• Широким правилом выравнивается горизонтальное положение уровня стяжки.

Подробно ознакомиться с различными способами подготовки пола под ламинат можно в статье «Лучшие способы сделать пол под ламинат идеально ровным»

После полного застывания, где-то через месяц, подготовленный бетонный пол закрывается теплоизоляционным материалом (подложкой). Это предохранит от тепловых потерь и обеспечит равномерный обогрев по всей площади. При укладке электрической системы на деревянное основание теплоизоляция не обязательна, поскольку дерево обладает низкой теплопроводностью.

Монтаж нагревательных элементов

После подготовки основания можно приступать к монтажу электрического теплого пола под ламинат. Этот шаг зависит от типа системы, поэтому при укладке нагревательных элементов необходимо действовать строго по инструкции.

Еще до раскладки кабельной системы необходимо составить схему расположения кабеля, рассчитать его длину и ширину, определить мощность, способную обогреть комнату. И только потом начинать монтаж.

• Зафиксировать начальную точку и разложить нагревательный элемент змейкой или спиралью. Следует избегать места, где будет стоять мебель, и не приближаться к стенам ближе, чем на 15-20 см.
• Расстояние между проводами не менее 5 см, не допускается перехлест и касание нагревательных элементов. Это приведет к перегреву и выходу из строя всей конструкции.
• Убрать термодатчик в гофрированную трубку и положить между изгибами теплового кабеля, а идущий от датчика провод спрятать в подготовленный канал на стене, ведущий к терморегулятору.
• Подключить провода и проверить работу системы в тестовом режиме. Если кабель нагрелся, то все хорошо. Отключив электричество, можно приступать к заливке теплого пола цементно-песчаной смесью.
• Обязательно начертить на бумаге точный план-схему расположения всех элементов системы, это поможет локализовать и отремонтировать вышедший из строя участок.

Если для отопления выбраны электрические маты, то работа заметно упрощается – на них не делается цементно-песочная стяжка. Ламинат укладывается сразу на термоматы. В остальном действия повторяются. Необходимо провести предварительные расчеты, определить покрываемую площадь и начертить схему раскладки деталей. При монтаже проследить, чтобы нагревательные элементы не оказались рядом, установить датчик и подключить систему к терморегулятору.

Еще легче своими руками укладывать под ламинат инфракрасный пленочный теплый пол.

• Составляется схема расположения нагревательных элементов, пленка нарезается по обозначенным линиям на фрагменты нужного размера, но не более 10-15 метров.
• Затем детали раскладываются по плану на расстоянии в 20 см от стен медными шинами вниз и скрепляются скотчем.
• С нижней стороны пленки к черной полосе подсоединяется термодатчик, а к краям медных полос прикрепляются зажимы с проводами. Все контакты тщательно изолируются.

Работа должна быть аккуратной. Нельзя накладывать один кусок пленки на другой, на нагревательные элементы нельзя наступать. После подключения к терморегулятору и тестовой проверки система готова к укладке ламинированного напольного покрытия.

Установка датчиков температуры и терморегулятора

Чтобы обеспечить равномерный подогрев электрического пола, необходимо установить между нагревательными элементами термодатчик, который будет контролировать температуру нагрева. Он должен быть изолирован от попадания пыли, влаги и находиться не меньше, чем в полуметре от стены, на которой закреплен терморегулятор. Основная задача датчика – передавать информацию об уровне нагрева. В зависимости от настройки, термостат будет включать или отключать систему, тем самым снижая энергопотребление теплого пола.

Прибор имеет наружное и внутреннее подключение. В первом случае терморегулятор закрепляется на стене, а подводящие провода закрываются пластиковым коробом. При внутреннем подключении в стене делается выемка, в которую вставляется термостат. «Холодный» конец кабеля и провод от термодатчика убираются в гофру и прячутся в специально проложенном канале в стене. И только после этого приступают к окончательной укладке ламината.

Самый простой термостат настроен на определенную температуру воздуха в комнате. Как только она становится выше, прибор на время отключает теплый пол. Программируемый терморегулятор может выполнять несколько функций, в зависимости от заданной программы:

• поддерживать заданную температуру воздуха, включая и выключая обогрев;
• включаться в установленное время, например, перед возвращением хозяев с работы, и выключаться, когда дома никого нет, сохраняя минимально допустимую температуру;
• изменять уровень нагрева в зависимости от времени суток, помогая сэкономить электроэнергию.

Современные модели включаются в настройки «умного дома» и часто управляются дистанционно.

Укладка ламината на кабельный пол

Приступать к укладке ламината можно только после полного высыхания цементно-песчаной стяжки, которой заливается нагревательный кабель. Чтобы улучшить теплообмен, не надо использовать подложку, а сразу собирать покрытие. Но тогда повысится шумовой фон. Если без подложки не устраивает, то подойдут тонкие листы полистирола или специальные изоляционные материалы.

Подробнее о выборе подложки под ламинат на теплый пол читайте в статье «Подложка под ламинат на систему «Теплый пол»

На электрические маты ламинированное напольное покрытие укладывается по обычной схеме, так как нет бетонной стяжки, и тепло легко проходит сквозь подложку.

Укладка ламината на пленочный пол

Наиболее удобный способ настелить ламинат на теплый пол – использовать инфракрасную пленочную систему. Поскольку стяжка здесь не требуется, для защиты токопроводящей поверхности от механических повреждений и попадания влаги сверху настилается плотная полиэтиленовая пленка.

Для улучшения теплообмена и снижения вредных испарений к напольному покрытию предъявляются следующие требования:

• толщина ламинированной доски должна быть в пределах 6-8 мм;
• класс ламината – 32 или 33 с замковыми соединениями;
• в качестве подложки не рекомендуются пробковые маты.

При монтаже электрического пола под ламинат сохраняется обязательный температурный зазор между стеной и покрытием.

Видео

Многие владельцы квартир при обустройстве теплых полов под ламинат хотят всю работу выполнить своими руками, без приглашения специалистов. Подробное видео поможет понять процесс, узнать о профессиональных тонкостях, внимательно изучить наиболее сложные ситуации. Видеоролик покажет разницу между электрическими системами и поможет сделать правильный выбор.

Выводы

В заключение хотелось бы коротко напомнить об основных особенностях монтажа электрических теплых полов под ламинат своими руками. Тогда работы пройдут на хорошем профессиональном уровне.

• Перед укладкой обязательно составить схему расположения нагревательных элементов, будь то тепловой кабель, электрические маты или инфракрасная пленка, требующая заземления.
• Проанализировав способы монтажа различных систем, выбрать простой вариант, не требующий специальных знаний.
• В целях экономии проводов устанавливать терморегулятор посередине помещения.
• Монтаж должен происходить так, чтобы в случае ремонта иметь доступ к любому участку конструкции.
• В квартире с низкими потолками отдать предпочтение пленочному варианту, поскольку он почти не влияет на толщину напольного покрытия.

По завершении работ, когда теплые полы смонтированы, а ламинат настелен, потребуется обязательная пауза в три-четыре дня перед вводом в эксплуатацию. С началом отопительного сезона прогревание системы до оптимальной температуры происходит постепенно, с ежедневным увеличением на 5-6 градусов. Точно так же делается снижение до полного отключения.

Теплый пол под ламинат: электрический и кабельный подогрев, устройство

Благодаря теплому полу можно существенно улучшить эксплуатационные качества напольного покрытия Ламинат на сегодня является одним из популярнейших видов покрытий для пола, причем его используют как в жилых помещениях, так и в гостиницах, офисах и тому подобных местах. Чтобы сделать квартиру или частный дом более комфортными для пребывания, многие предпочитают установить теплый пол, устройство которого позволяет сэкономить на отоплении или сделать дополнительный обогрев.

Какие достоинства имеет электрический теплый пол под ламинат

У теплых полов есть ряд важных преимуществ. За счет монтажа системы можно добиться создания комфортной температуры для оптимального проживания. Такой пол сможет подойти для совершенно любого интерьера. Электрический пол отлично подойдет как для частного дома, так и для квартиры.

Среди преимуществ электрического теплого пола под ламинат стоит отметить легкость монтажа и длительный срок службы

Теплые полы бывают нескольких типов, каждый из которых обладает своими достоинствами:

1. Водяной контур, уложенный под покрытием, является своего рода дополнительным трубопроводом, подключающимся к центральному отоплению или же котлу, если речь идет о частном доме. Есть и недостаток – это высокая стоимость оборудования и непосредственного монтажа. К тому же, чтобы провести монтаж, требуется грамотно составленный проект, а также посещение специальной инстанции, которая дает разрешение на прокладывание таких коммуникаций.
2. Электро-кабельный подогрев пола в целом считается очень выгодным вложением, но недостаток его – это дополнительные траты на электричество, а преимуществами можно смело назвать легкость монтажа и эксплуатации.

При укладке теплого электрического пола под ламинатное покрытие самостоятельно, то не возникнет проблем. Чтобы к минимальной части свести тепловые потери, потребуется позаботиться о том, чтобы под системой теплого пола была теплоизоляция, за счет чего исключены прохождения тепла в бетонные плиты и нижние этажи. Перед тем как будет проведено покрытие теплого пола ламинатом, нужно предварительно протестировать систему.

Для этого нужно провести подключение, а также оставить на несколько дней.

За этот период вполне возможно обнаружить проблемы в подключении, а также осмотреть систему на пригодность к эксплуатации и при необходимости устранить дефекты или провести демонтаж.

Инструкция по установке кабельного теплого пола под ламинат

Для того чтобы пол в квартире был действительно пригодным для эксплуатации, нужно: тщательно провести подготовительные работы, грамотно подобрать систему теплого пола, позаботиться о четкости монтажа. Ламинат является покрытием, которое отлично будет сочетаться именно с электрическим теплым полом. Такое комбинирование считается наиболее оптимальным и максимально безопасным для любого помещения и даже частного деревянного дома.

Особенность сочетания состоит в том, что ламинат является покрытием с устойчивостью к влаге и воде, а также устойчивостью к механическим повреждениям и высокой эстетичностью. Таким образом, можно не только украсить помещение, но и защитить систему теплых полов от повреждений, как от механического воздействия, так и от влажности.

Перед тем как приступить к установке кабельного теплого пола, стоит посмотреть обучающее видео и изучить советы специалистов

Электрический теплый пол бывает:

Чаще всего под ламинат кладут именно электрический пол, в котором используется кабель, обладающий высочайшим уровнем теплоотдачи. За счет кабеля происходит нагревание стяжки в минимальное количество времени, а от стяжки проводится нагревание напольного покрытия. Многие отказываются от такого варианта из-за слишком больших затрат которые требуются для энергии. Что касаемо системы теплого пола и ее функционирования, то она является наиболее безопасной и эффективной, что требуется для помещений ветхого типа или же для плохо утепленных квартир.

Электро теплый пол под ламинат

Для того чтобы провести грамотный монтаж теплого электрического пола под ламинат, нужно сделать ряд подготовительных работ: удалить из помещения трубы и радиаторы, снять старое покрытие, осуществить выравнивание рабочей поверхности. Достаточно часто для монтажа теплоизоляции используют отражающие материалы, например, фольгированные, которые отлично сохраняют тепло, возвращая его в помещение. Укладывать полотно стоит обязательно металлизированным покрытием к верху, а стыки соединяются при помощи строительного скотча.

Если планируется монтаж инфракрасного теплого пола, то пленкой можно покрывать всю поверхность пола, но избегать мест около стен.

Другими словами, желательно отступить от каждой стены на 10 см. Категорически запрещается проводить монтаж инфракрасного пола внахлест, а для установки терморегулятора лучше всего выбрать место, как можно ближе к проводке. Провода укладываются параллельно пленки, а тем где расположены прожилки из меди нужно закрепить провода посредством плоскогубцев. Стыки должны обрабатываться специальным теплоизолирующим материалом, а кончики медного проводника обрабатываются силиконовым герметиком.

Перед укладкой теплого пола под ламинат стоит выровнять основание и очистить от мусора

Проведение терморегулятора может быть двух видов:

Для внутреннего подключения нужно проделать углубление, после чего штробление для монтажа проводки. Для монтажа терморегулятора снаружи, потребуется подготовить специальный пластиковый короб. Прежде чем начнет функционировать система теплого пола, требуется активирование терморегулятора. Как только пройдет несколько минут после включения системы, проводится осмотр всех сегментов пола, каждый из которых должен прогреваться равномерно.

Если будут обнаружены холодные сегменты, то требуется проверка переподключения, за счет специального тестера. Нужно проверить места, где соединяются стыки и присутствуют разрезы.

Помимо всего вышеперечисленного должно быть грамотно сделано заземление, за счет использования скотча фольгированного типа, кончик которого подсоединяется к проводам по всей диагонали пленки. Чтобы предотвратить повреждение покрытия пленки, стоит использовать поливиниловое вспененное полотно.

Устройство теплого пола под ламинат

Многие предпочитают проводить монтаж теплого пола и последующего покрытия самостоятельно. Это вполне возможно, так как работа не сложная, если полностью соответствовать всем необходимым требованиям. К тому же стоит обратить внимание на ряд рекомендаций от специалистов, чтобы не ошибиться с монтажом и избежать серьезных ошибок. Первоначально требуется составить план последующих работ, которым можно будет руководствоваться при установке теплого пола. Именно составление плана лучше сделать с помощью опытного мастера, так как он сможет проверить последовательность работ и внесет свои поправки, которые могут быть очень важными для качественной эксплуатации. Чтобы не тратиться на услуги специалистов можно вовсе использовать специальные программы, предназначенные для такой деятельности.

Под электрический теплый пол можно положить подложку

Нюансы:

1. Если помещение обладает не слишком высокими потолками, то нужно выбирать систему теплого пола, которая не повлияет на сокращение стен. Желательно выбирать брендовую и проверенную временем систему, чтобы не разочароваться при эксплуатации.
2. При выборе системы теплого пола, стоит обратить внимание на рекомендации от производителя, так как есть оборудование, предназначенное только для профессионального монтажа, а есть с возможностью провести работы самостоятельно.
3. При установке системы теплого пола нужно дополнительно приобрести слой теплоизоляции, который улучшить эффективность работы оборудования.
4. Если нужно сделать утепление пола, находящегося с поверхностью грунта или погребом в котором может скапливаться сырость, то нужно уложить не только теплоизолятор, но и гидроизоляцию.
5. Расположение термодатчика лучше всего делать в середине конструкции. Таким образом, можно существенно сэкономить количество использующихся проводов. К тому же он должен быть установлен в прохладном месте и желательно с использованием гофротрубы.

Какой выбрать теплый пол под ламинат (видео)

В заключение отметим, что монтаж системы теплого пола можно осуществить за один день, при условии наличия всех необходимых инструментов, а также последовательности в работе. Такие теплые полы – это отличный выход для тех, у кого не эффективное центральное отопление или же в доме есть маленькие дети, которые большую часть времени проводят именно на полу.
