Разводка труб в ванной: разбор скрытой и открытой схем прокладки трубопровода
Собираетесь сделать ремонт в ванной с полной заменой водопроводных труб? На закладку коммуникаций обычно уходит много времени и денег. Согласитесь, обидно будет, если вскоре после ремонта одна из труб даст течь или случится более серьезная поломка. Чтобы этого не произошло, следует не только иметь представление, но и знать основные принципы разводки труб в ванной.
Многие, даже начинающие домашние мастера, готовы выполнять сантехнические работы самостоятельно. И это вполне реально – разводка труб в ванной или совмещенном санузле может быть выполнена самостоятельно, так как новые технологии и материалы значительно упрощают монтаж и обслуживание инженерных систем.
В этой статье речь пойдет о принципах разводки труб в ванной. Мы разъясним различия между скрытой и открытой системой прокладки, расскажем о том, как самостоятельно обустроить сеть инженерных коммуникаций. Представим тематические фотографии, схемы и видеоролики, которые помогут лучше разобраться в сути вопроса.
Как правильно начать?
Не стоит брать пример с тех, кто предпочитает делать все «на глазок». Начать следует с проекта будущей разводки. Это может показаться лишним и даже слишком сложным, но, тем не менее, такой проект необходим.
С его помощью можно точно определить оптимальное место для каждого сантехнического прибора, подобрать необходимые детали и элементы трубопроводов и определить их расход.
Начать выполнять проект рекомендуется со списка сантехнического оборудования, которое планируется разместить в санузле. Важно знать, что если в доме туалет и ванная комната разделены, нужно выполнять проект разводки для обоих помещений. Это объясняется тем, что их коммуникации связаны и не могут быть смонтированы обособлено.
Определившись со списком сантехники, следует пометить, какие трубы нужно подвести к каждому из устройств.
Ориентироваться можно на такую схему:
- Ванна любого типа или душевая кабинка. Подключается холодное, горячее водоснабжение, а так же канализация.
- Умывальник-раковина. Подводится канализация, горячий и холодный водопровод.
- Биде. Соединяется с трубопроводом горячего, холодного водоснабжения и с канализацией.
- Унитаз. Подключается холодная вода и канализационная магистраль.
- Стиральная машинка. Подводится канализация и холодное водоснабжение.
На следующем этапе нужно построить схему-основу будущего проекта. Для этого выполняются точные замеры помещения, по которым впоследствии строится схема. Ее желательно выполнять на миллиметровке в подходящем масштабе.
Все размеры должны быть точно соблюдены. Это важное условие выполнения грамотного проекта. Точно также измеряются все сантехнические приборы. Их размеры нужны для того, чтобы максимально точно «вписать» оборудование в помещение.
Если пока еще нет окончательного решения относительно места расположения сантехники, можно поступить следующим образом. На бумаге точно по произведенным замерам в соответствии с масштабами помещения выстраивают схематическое изображение каждого сантехнического прибора.
Лекало вырезают, и полученные фигуры располагать на полу, добиваясь оптимальной расстановки приборов.
При этом нужно учесть следующие требования. Первым от канализационного стояка традиционно устанавливается унитаз. Оптимально, чтобы его выпуск посредством фитинга соединялся со стояком. Большое расстояние от стояка, а тем более наличие в трубопроводе поворотов будет провоцировать засоры и не позволит оборудованию нормально работать.
Сантехнические приборы желательно располагать таким образом, чтобы стоки от них проливались через унитаз. Это станет очень хорошей профилактикой засоров.
Кроме унитаза максимально близко к канализационному стояку рекомендуется размещать ванну или душевую кабинку с низким сливом. Это необходимо для предотвращения возможных проблем с уклоном. Остальное сантехническое оборудование может быть размещено на любом удобном расстоянии.
Кроме того, желательно внимательно изучить техническую документацию на сантехническое оборудование на предмет его подключения. Если предполагается типовой вариант, который предусматривает одноуровневое расположение трубопровода и оси канализационного выпуска прибора, никаких проблем не возникнет.
Если же предполагается нетиповое подключение, следует подготовиться ко всем его особенностям.
Чаще всего вариации в подключении могут быть у унитазов. В зависимости от модели их слив может быть прямым или наклонным, а так же направляться в сторону пола или стены. Технология установки унитаза с косым выпуском имеет свои особенности.
Нетипичным может быть подключение душевых кабинок и ванн. Развязки их слива могут иметь разную конфигурацию. Все эти особенности необходимо учесть еще на этапе проектирования.
После того, как места установки сантехники фиксируются, начинается работа с размещением подходящих к ним трубопроводов. Масштаб схемы должен строго соблюдаться, только так удастся выполнить правильную разводку труб в ванной.
Важный нюанс. Занимаясь «расстановкой» сантехники и мебели, не нужно забывать о том, что все двери в помещении должны свободно открываться и к каждым устройством должно быть удобно пользоваться.
Типы разводки инженерных коммуникаций
Перед проектированием разводки следует познакомиться с тем, какие разновидности таких конструкций существуют. Их всего три. Причем одна, с проходными розетками, практически не используется. Поэтому ее мы рассматривать не будем.
Тип #1. Разводка последовательного типа
Для ее реализации от стояков холодного и горячего водоснабжения выполняются отводы, ведущие к первому потребителю. От него прокладываются трубы ко второму и далее. Каждая точка водоразбора оборудуется тройником, к одному из отводов которого подключается потребитель.
В целом это очень простая схема. Использовать ее можно только там, где количество потребителей воды невелико.
Связано это с тем, что при одновременной активации сразу нескольких точек водоразбора напор в них будет слабеть, и может оказаться недостаточным для корректной работы оборудования. Это основной недостаток последовательной разводки.
Поменять трубы в ванной в Москве
Выберите надежных мастеров без посредников и сэкономьте до 40%!
- Заполните заявку
- Получите предложения с ценами от мастеров
- Выберите исполнителей по цене и отзывам
Заказать замену трубы в ванной
Отзыв на задание
Задание выполнено на отлично, рекомендую.
Отзыв на задание
Приятный, вежливый и компетентный мастер. Работу сделал хорошо, дал рекомендации, рассказал о тонкостях. Рекомендую.
Отзыв на задание
Быстро и качественно
Отзыв на задание
Все прекрасно! Быстро, помог с выбором и покупкой смесителя, быстро установил
Отзыв на задание
Отличный мастер,снял замеры,купил и поменял трубу!качественно и ответственно выполнил работу!молодец!
Отзыв на задание
Профессионально и аккуратно. Окончательно качество проверим в эксплуатации, а пока все отлично. Рекомендую.
Отзыв на задание
Все отлично! Быстро и оперативно
Отзыв на задание
Быстро. Профессионально. Аккуратно. Подлез к труднодоступной трубе там, где другие побоялись лишний раз нагнуться.
Отзыв на задание
Хороший мастер. Купленная мной обвязка не подходила к ванне, но он сумел починить старую с использованием запчастей из новой. В общем, рекомендую
Отзыв на задание
Заказ выполнен профессионально, быстро. Исполнители приехали, обсудили детали, затем в согласованное время выполнили работу. Рекомендую исполнителя, если вы, как и я, ничего не знаете о современной сантехнике. Вам дадут бесплатную консультацию, задавайте больше вопросов.
Отзыв на задание
Отзыв на задание
Огромное спасибо за оперативность и внимательность. За помощь в закупке всех материалов и за хорошую, качественную работу. Очень рекомендую этих исполнителей.
Отзыв на задание
Очень грамотные ребята, оперативно приехали и все поменяли. Работали до ночи, все аккуратно и чётко. Рекомендую Виталия и его напарника 😉
- Сравните условия и выберите лучшие
- Отклики только от заинтересованных специалистов
- Не теряете время на общение с посредниками
Если вам необходимо поменять трубы в ванной, закажите услугу на Юду. На этом сайте зарегистрированы высококлассные мастера-сантехники из Москвы, которые справятся с заданием в оптимальные сроки. Они помогут вам:
- поменять водопроводный стояк в квартире в случае его протечки
- полностью заменить разводку горячей и холодной воды в доме, выполнить подводку к сантехнике
- сменить канализационную разводку в квартире
Наличие профессиональных навыков и современного оснащения позволяет исполнителям Юду делать все быстро и аккуратно. Они гарантируют высокое качество выполняемых работ.
Профессиональная замена канализационной и водопроводной разводки
В отличие от современных пластиковых трубопроводов, металлические трубы, используемые при монтаже водопровода и канализации в хрущевках и других домах старой постройки, имеют ограниченный срок службы. Поэтому рано или поздно у владельцев таких квартир возникает необходимость заменить трубы в туалете, ванной комнате или на кухне. На первых порах можно ограничиться локальным ремонтом аварийных участков, однако со временем полной замены труб не избежать.
Сантехники, зарегистрированные на Юду, окажут вам квалифицированную помощь по замене труб в ванных комнатах и прочих помещениях при:
- возникновении аварийных ситуаций
- капитальном ремонте сантехнических блоков
- перемещении сантехнических приборов
Квалифицированные мастера профессионально проконсультируют вас по выбору материалов для ремонта и выполнят все работы под ключ. Если принято решение поменять планировку в сантехническом блоке, они грамотно составят новую схему разводки.
Перечень предоставляемых услуг
Через Юду можно заказать весь список основных и подготовительных мероприятий по замене труб ванны, а именно:
- демонтаж старой разводки
- установку запорной арматуры на стояках
- подготовку стен для скрытого монтажа (штробление канавок под трубы ванной)
- монтаж трубопроводов и подключение их к общедомовым стоякам
- пуско-наладочные работы (проверка под напором воды)
От вас требуется лишь закупить материалы и договориться с коммунальными службами об отключении воды на время врезки новых магистралей в общедомовые системы.
Исполнители Юду выполнят монтаж внутриквартирных магистралей из любого выбранного вами материала:
В Москве наибольшей популярностью у владельцев жилья пользуются пластиковые системы и трубопроводы из полипропилена. Они имеют неограниченный срок службы, легко монтируются и позволяют создавать магистрали любой геометрии.
Сколько стоит заменить систему канализации и водоснабжения в квартире?
Исполнители Юду могут недорого поменять трубы в ванной и туалете – цена, предлагаемая ими на замену канализационной и водопроводной разводки, не включает никаких дополнительных накруток. Расценки зарегистрированных на сайте специалистов на 10-40 % ниже, чем в среднем по Москве.
Стоимость замены труб в ванной в каждом случае рассчитывается индивидуально. Цена зависит от ряда факторов:
- способа установки – монтаж труб в ванных комнатах выполняют открытым или закрытым методом разводки
- типа используемых труб (пластиковые, металлические или др.)
- общего объема работ – мастера выполняют как частичную замену отслуживших труб в ванных, так и полную подводку новой системы водоснабжения и канализации
Узнать, сколько стоит поменять трубы в ванной в хрущевке или в любой другой квартире можно непосредственно у исполнителей. Уточнив условия заказа, мастера рассчитают приблизительные затраты на ремонт. Если вам необходимо срочно заменить трубы в ванной – цены не будут высокими, ведь надбавка за срочность не входит в стоимость обслуживания.
Чтобы воспользоваться услугами квалифицированных мастеров, отправьте заявку на Юду, выберите наиболее привлекательное предложение и сделайте заказ. Исполнители готовы за умеренную стоимость не только полностью поменять трубы в ванной, туалете или в кухне, но и установить сантехнические приборы и технику (бойлер, стиральную/посудомоечную машину).
Замена труб в ванной и туалете
Установка бытовой техники
Узел ввода водоснабжения
Установка насосов и насосных станции
Установка расширительного бака ГА
Проектирование систем водоснабжение
Проектирование систем отопления
Проектирование систем канализации
Алгоритм работ
Вы звоните по номеру: +7 (499) 397-81-83
Мастер выезжает на объект
Оценивает стоимость работ
Приступает
к работе
Понравилось все. Реально придраться не к чему. Ребята все сделали грамотно четко и быстро. Снесли, загрузили, вынесли. За собой прибрались. Без хлопот и забот. Работать с ними было приятно, отдельно за это им спасибо! По цене все как договаривались.
Благодарю Вашу компанию и особенно мастера за прекрасную и оперативную работу. Все было сделано быстро, очень качественно и по доступной цене. Теперь по всем вопросам буду обращаться только в Вашу компанию. Радостно, что такие существуют. Еще раз большое спасибо и всех Вам благ.
Хочу поблагодарить всю вашу компанию за вежливость, точность и аккуратность! Сколько времени я потратила, чтобы хоть кто-то мне помог! Вода в ванной комнате, вернее, смеситель, совершенно самостоятельно переключался с очень холодной воды на ужасный кипяток! Просто какой-то кошмар! Муж все время занят на работе! А я – с детьми. А их четверо! И вот наконец-то приехал мастер-сантехник, сделал все, что нужно, и теперь мы можем мыться спокойно! Спасибо большое!
По принятым стандартам замену труб водоснабжения принято делать раз в 30 лет.
Но на практике часто встречаются запросы не только на плановый ремонт водопровода, но и на внеплановый. Порой это происходит уже через 2-3 года после того, как были завершены предыдущие работы.
Стоимость замены труб
замена труб водоснабжения на полипропиленовые трубы
замена системы водоснабжения на металлопластиковые трубы
Замена труб водоснабжения на трубы Rehau
монтаж труб для системы канализации из поливинилхлорида
Установка магистрального фильтра промывного
монтаж шарового крана от 1/2″ до 1″
монтаж системы фильтрации питьевой воды
монтаж фильтров с обратным осмосом
установка системы протечки(нептун, аквасторож)
Выезд за пределы МКАД действует надбавка 500 руб. до 15 км
Штробление стен под трубы
Трубы диаметром до 25
Трубы диаметром от 30мм до 50мм
Разводка труб под полотенцесушитель
Поиск надежного специалиста
Выбирая фирму, которая возьмет на себя замену труб водопровода, важно найти настоящих профессионалов своего дела. Это послужит гарантией того, что, заплатив раз, вам не придется в недалеком будущем оплачивать аналогичную услугу заново.
В компании «Ванна Комфорт» накоплен пятилетний опыт работы с проектами любой сложности. Мы принимаем в штат только высококвалифицированных специалистов и предоставляем услуги на высоком уровне качества. Причем это не просто слова, их подтверждают факты.
- Во-первых , мы заключаем официальный договор.
- Во-вторых , предоставляем гарантию на 24 месяца.
- В-третьих, по закону несем ответственность за проделанную работу.
Соответственно, мы не меньше вас заинтересованы в том, чтобы максимально качественно и без переделок в дальнейшем осуществить замену труб в ванной и туалете. Цена на данную услугу при этом является средней по рынку. Впрочем, вы и сами в этом убедитесь, заглянув в соответствующий раздел нашего сайта.
Н адежные материалы – вторая половина успеха
А теперь плавно переходим ко второму пункту.
Стоимость замены труб водоснабжения напрямую зависит от того, какого качества будут выбраны: запорная и регулирующая арматура, материалы и комплектующие.
Наши специалисты рекомендуют таких производителей, как REHAU, FAR, VIEGA. Их продукция давно представлена на мировом рынке, и наш собственный опыт работы подтвердил, что именно она обеспечивает долговечность использования, надежность и высокий уровень комфорта в эксплуатации. К примеру, осуществляя замену на трубы Rehau можно выбрать полиэтиленовые коммуникации, которые рассчитаны на полувековой период службы. Уже одно это без лишних слов говорит об их беспрецедентном качестве. И это не единственное серьезное преимущество.
Для тех, кто хотел бы детальнее разобраться в этом вопросе, мы собрали более подробную информацию о рекомендованных нами брендах в разделах REHAU, FAR, VIEGA.
Кстати, данную продукцию вы всегда можете заказать на нашем сайте vanna-comfort.ru/katalog/fitingi-i-trubi-rehaurehau/ с гарантированной скидкой в 5-10 % при оплате монтажа.
И даже если вы планируете самостоятельно проводить все работы, рекомендуем вам также познакомиться с данными материалами для качественной замены водопроводных труб, перейдя по следующей ссылке. Мы готовы устно проконсультировать вас по общим вопросам, что позволит оценить, сможете ли вы справиться с предстоящей задачей, имеется ли у вас в наличии весь необходимый инструмент или все-таки стоит довериться профессионалам.
Все начинается с узла ввода
Итак, мы с вами рассмотрели два фактора, определяющие качество ремонта водопровода.
Но есть и еще один важный момент – он касается квартир в новых домах. Часто разводка труб водоснабжения в новостройке к тому моменту, когда вы въезжаете в собственное жилье, уже завершена. Но застройщики ориентируются на то, чтобы снизить издержки, а не сделать все по правилам.
Поэтому перед началом масштабных отделочных работ рекомендуем оценить грамотность имеющейся водопроводной схемы. И если она оставляет желать лучшего, мы поможем вам смонтировать правильный узел ввода для качественной и долгой службы вашей сантехники и водопровода.
Примеры выполненных работ
МИНИМАЛЬНАЯ СТОИМОСТЬ ЗАМЕНЫ ВОДОСНАБЖЕНИЯ ОТ 7200 руб.
МЕТАЛОПЛАСТ от 7200 р.
ПОЛИПРОПИЛЕН от 7200 р.
REHAU от 10000 р
КАНАЛИЗАЦИЯ 3250 р.
цены указаны без учета штробления
КОЛЛЕКТОРНАЯ РАЗВОДКА ВОДОСНАБЖЕНИЯ НА 3 ТОЧЕК ОТ 7800 руб
МЕТАЛОПЛАСТ от 7800 р.
ПОЛИПРОПИЛЕН от 7800 р.
REHAU от 11700 р
КАНАЛИЗАЦИЯ 2500 р.
цены указаны без учета штробления
КОЛЛЕКТОРНАЯ РАЗВОДКА ВОДОСНАБЖЕНИЯ НА 4 ТОЧЕК ОТ 9800 руб.
МЕТАЛОПЛАСТ от 9800 р.
ПОЛИПРОПИЛЕН от 9800 р.
REHAU от 14700 р.
КАНАЛИЗАЦИЯ 3250 р.
цены указаны без учета штробления
КОЛЛЕКТОРНАЯ РАЗВОДКА ВОДОСНАБЖЕНИЯ НА 5 ТОЧЕК ОТ 12700 руб.
МЕТАЛОПЛАСТ от 12700 р.
ПОЛИПРОПИЛЕН от 12700 р.
REHAU от 17700 р
КАНАЛИЗАЦИЯ 4000 р.
цены указаны без учета штробления
КОЛЛЕКТОРНАЯ РАЗВОДКА ВОДОСНАБЖЕНИЯ НА 6 ТОЧЕК ОТ 14700 руб.
МЕТАЛОПЛАСТ от 14700 р.
ПОЛИПРОПИЛЕН от 14700 р.
REHAU от 20700 р
КАНАЛИЗАЦИЯ 4750 р.
цены указаны без учета штробления
КОЛЛЕКТОРНАЯ РАЗВОДКА ВОДОСНАБЖЕНИЯ НА 7 ТОЧЕК ОТ 16700 руб.
МЕТАЛОПЛАСТ от 16700 р.
ПОЛИПРОПИЛЕН от 16700 р.
REHAU от 24600 р.
КАНАЛИЗАЦИЯ 5500 р.
цены указаны без учета штробления
Наши работы
Стоимость работ не включает штробление стен, разборку оборудования, демонтаж старых труб. Окончательную стоимость замены труб мы устанавливаем в индивидуальном порядке.
Экономьте с умом
Также мы предоставляем:
- скидки дачникам;
- скидки новоселам;
- скидки при предоставлении купона.
При заказе разводки водопровода предоставляем скидку на установку фаянса в размере 20%.
Почему стоит стать нашим клиентом
Вам необходима замена труб в ванной и туалете? Доверьте нашим специалистам и получите:
- качественное выполнение работы. Мы применяем профессиональные инструменты и отлично знаем специфику каждого этапа. В нашем активе не только грамотные сотрудники, но и колоссальный опыт;
- оперативную замену труб в кухне, ванной туалете или других помещениях. При необходимости, мы действуем в ускоренном темпе, но без потери качественной составляющей;
- минимальный дискомфорт. Работы производим чисто и с минимальным дискомфортом для окружающих;
- приемлемую стоимость сервиса. У нас на замену труб в туалете цена будет приемлемой даже при срочном заказе, большой площади помещения, наличии нескольких сантехнических приборов и других факторах;
- индивидуальное решение вопросов. Мы не приемлем стандартного подхода, любой заказ решаем только с учетом конкретной специфики и пожеланий клиента;
- документальное оформление процесса.
Мы знаем, как правильно производить замену труб, учитываем характеристики конкретных объектов. После проведении работы, вам не придется сталкиваться с «разрухой», наши специалисты работают аккуратно и оставляют чистую площадь.
Выезжаем на объект только после предварительного согласования, чтобы не причинять дискомфорт проживающим. Используем только качественные комплектующие (от уплотнительных манжетов и хомутов, герметиков и крестовин) от известных производителей с безупречной репутацией. Сотрудничаем с частными лицами и компаниями, на основе разового договора и на постоянной основе. При необходимости решаем вопросы с документальным оформлением замены или получением разрешений.
Независимо от условий нашего взаимодействия, срочности вашего заказа, а также иных особенностей проекта, предоставляем длительную гарантию на все виды работ. При этом будь то монтаж труб в кухне или замена труб в ванной, цена вас непременно порадует.
Никаких дополнительных комиссий за несуществующий сервис, авансовых платежей. Все процесс прозрачны и максимально оперативны. Мы ценим каждого клиента и дорожим своей репутацией, поэтому работаем не для получения сиюминутной выгоды и «быстрой» прибыли, а исключительно на идеальный результат.
Замена и монтаж труб в туалете и ванной
Многие скажут, что замена труб в туалете и ванной самостоятельно — задача сложная, но, как показывает практика бережливых хозяев, вполне осуществимая.

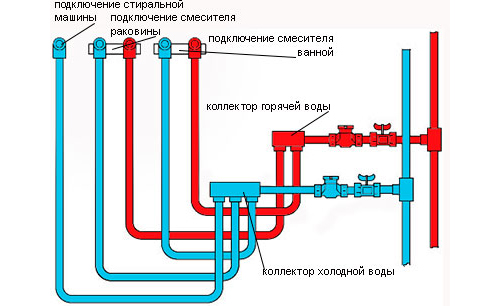

Схема разводки труб в ванной.
Первое, с чем нужно справиться перед непосредственно установкой новых труб — это демонтаж старых
Для этого вам понадобится болгарка, перфоратор или молоток и зубило. Дело в том, что перед срезанием старых труб вам нужно будет до них добраться, то есть придется вскрывать закрытые участки трубопровода и канализации. Для чего вам и пригодится перфоратор или зубило с молотком. Если зубило будет с широкой шляпкой, а на руках будут перчатки или строительные рукавицы, то рукам будет причинен меньший ущерб. Также в плане защиты нужно отметить, что, работая болгаркой или перфоратором, нужно обязательно пользоваться респиратором или защитной маской с очками, чтобы избежать попадания в дыхательные пути и глаза мелкой пыли.
Схема водопроводной разводки в санузле.
- перекройте воду;
- демонтируйте вводы, входные запорные краны — отрежьте болгаркой от вводной трубы старые трубы или свинтите старые входные краны, далее нарежьте резьбу, прикрутите новые запорные краны и крепко закройте их;
- включите в стояке воду, помня о хороших отношениях с соседями;
- отсоедините от труб все потребители воды (посудомоечную и стиральную машины, смесители и т.д.)
- отсоедините все потребители канализации;
- слейте воду из старых труб;
- срежьте болгаркой все шляпки у дюбелей, которыми ранее были прикреплены трубы к стене, такие дюбеля тяжело вытащить из бетона, а вам в будущем понадобится идеально ровная стена для укладки на нее плитки;
- перенесите новые трубы как можно ближе к полу, в том случае, если предыдущие трубы были смонтированы высоко над уровнем пола, может потребоваться пробить новые отверстия в стенах или расширение старых (это позволит срыть трубы, не прибегая к штробированию);
- если вам все же понадобилась процедура штробирования, то диск по металлу у болгарки замените на диск для камня, бетона и кирпича, если в процессе выполнения действий в стене вам встретилась арматура, то произведите обратную замену.
Второй и самый важный этап — непосредственно сам монтаж труб
Заранее учитывайте толщину слоя плитки, далее:
Схема прокладки внутренней канализации.
- монтируется фильтр грубой очистки для холодной воды, он находится после счетчика и запорного крана;
- монтируется фильтр грубой очистки для горячей воды (если у вас в кухне и в ванной отдельные стояки, то производится монтаж 4 раза);
- устанавливаются счетчики по стрелочкам, которые указывают направление движения воды.
В настоящее время наиболее часто используются полипропиленовые трубы, которые проводятся путем спаивания фрагментов паяльником, поэтому и будет рассмотрен монтаж именно этого варианта.
- подготовьте заранее приобретенные ранее уголки на 45 или 90 °, тройники, муфты, переходящие на металл, колена, те муфты, что соединяют два фрагмента, смонтируйте все это по заранее обдуманному плану сборки;
- нанесите маркером метки, не забывая про трехмерность поворотов, ведь все нужно соединить под правильным углом;
- начинайте спайку, учитывая то, что в паяльнике происходит одновременное нагревание монтируемой трубы и фитинга, время нагрева паяльника будет зависеть от диаметра трубы и, как правило, указано в инструкции непосредственно к паяльнику;
- осуществляется монтаж труб в ванной — старайтесь не перегреть пластмассу при сварке полипропиленовых труб;
- подождите секунд 15-20 пока пластмасса остынет и затвердеет;
- крепятся трубы к стенам, так как по трубам будет течь горячая вода, используйте скользящее крепление с обычными пластиковыми клипсами, все это крепится к стенам с помощью пластмассовых дюбелей с шурупом;
- установка шаровых кранов для смесителей и сантехнических приборов — это дешевый и простой метод, который позволяет вам в случае ремонта перекрывать воду не во всей квартире.
Третий обязательный этап в замене труб своими руками — это тест на правильность выполненных работ
Прежде чем установка труб будет полностью закончена, и вы введете систему в эксплуатацию, необходимо проверить ее на отсутствие протеканий.
- включите холодную воду (не на полную мощность) и подождите минут 15;
- проверьте по всей длине гибких трубок, в местах соединений резьбой и пайки на наличие протекания;
- если обнаружена течь, устраните ее;
- теперь все то же самое выполните для горячего водоснабжения;
- проверьте правильность установки сантехнических приборов в ванной и туалете, труб канализации, налейте в каждый из них пару ведер воды и поищите протекания, при обнаружении устраните его.
Установка полипропиленовых труб в квартире своими руками — перечень необходимых инструментов:
- электрический паяльник с необходимыми для него насадками;
- болгарка с дисками для нарезки металла и бетона, кирпича, камня;
- электродрель ударного типа;
- резак для ровной и точной нарезки.
Установка полипропиленовых труб своими руками — список необходимых материалов:
- разводной ключ под необходимый размер;
- полипропиленовые трубы в нужном количестве (не забудьте учесть потери при обрезке);
- запорные краны в зависимости от количества узлов при установке;
- крепления и фитинги в достаточном количестве;
- лента техническая и вазелин для соединения труб с потребителями.
Установка полипропиленовых труб своими руками — замена труб для туалета и ванны стандартной квартиры, потребует:
- трубы длинной примерно в 30 м;
- фитинги угловые и кольцевые штук по 20;
- крепления к стене в необходимом количестве.
Как видите, установка труб системы водоснабжения в квартире своими руками не такой уж невыполнимый процесс. Проявив немного упорства и смекалки, вы сможете здорово сэкономить. Замена труб в ванной комнате и туалете силами нанятых сантехников обойдется вам в немалую сумму. Поэтому замена своими руками явно предпочтительнее.
Замена труб в ванной комнате и туалете
Замена труб в ванной и туалете – это то, с чего следует начинать делать ремонт в этих комнатах. В наши дни в специализированных магазинах существует обширный выбор материалов, но мастера советуют использовать полипропилен, так как он отличается высоким качеством.
В старых постройках отопительные системы, канализации и трубопроводы часто не меняются с того момента, как туда вселились первые жители. Поэтому сегодня жильцы стараются как можно быстрее заменить их новыми системами. Процесс замены осуществляется при капитальном ремонте либо в экстренных ситуациях (прорывы канализации), если заделать прорыв невозможно.
Однако, чтобы успешно поменять трубы желательно знать, какие изделия и материал предлагают современные производители стройматериалов.
Типы труб для канализации и водопровода
Для организации водоснабжения и отопления используют трубы, сделанные из таких материалов:
- полипропилен;
- металл;
- металлопластик;
- чугун;
- пластик;
- керамика;
- асбестоцемент.
Полипропиленовые трубы
Замена труб в ванной комнате – довольно долгий и трудоемкий процесс, тем более, если она будет делаться самостоятельно, без помощи профессионалов. Ведь на любой стадии работы могут возникнуть различные неполадки. Например, скопившийся осадок на стенах чугунных и медных изделий может стать причиной плохого слива. Чтобы в дальнейшем с сантехническими изделиями такого не произошло, необходимо вовремя осуществлять замену старых труб на новые, сделанные из полипропилена.
Преимущества полипропиленовых труб:
- обладают высокой гибкостью;
- легко заменяются (пайка);
- при эксплуатировании труб под холодную воду гарантийный срок составляет 50 лет, а под горячую – 30 лет;
- не подвержены гниению, окислению, ржавлению;
- обладают небольшим весом;
- экологически безвредны.
Как выбирать трубы
Замена канализационных труб должна производиться согласно определенным критериям выбора:
- для внутренних водопроводов холодной и горячей воды используют изделия, диаметр которых составляет от 15 до 20 мм;
- для водопроводных стояков диаметр труб должен быть не более 40 мм;
- для внутренней канализации от сантехники и приборов бытового назначения до стояка ставят изделия, диаметр которых составляет 50 мм;
- диаметр трубы, идущей от унитаза и канализационного стояка должен быть не меньше, чем 100 мм.
Также для холодной воды лучше выбирать пластиковые трубы, а для горячей – металлопластиковые изделия.
Полезный совет! Опытные сантехники рекомендуют: прежде, чем приступать к замене труб, необходимо составить чертеж, на котором будут отмечены места расположения сантехнических элементов и техники (стиральная машина, посудомойка и т.п.). Благодаря такой схеме гораздо проще рассчитать нужное количество тройников, отводов и других составляющих канализационной и водопроводной системы. Чертеж при желании можно показать профессионалу, который в случае надобности произведет корректировку и даст дельные указания.
Демонтаж старых труб
Замена труб в квартире всегда должна начинаться с демонтирования старых элементов водоснабжения.
Что понадобиться для размонтировки:
- зубило;
- болгарка;
- молоток либо перфоратор.
Чтобы срезать старые трубы до них необходимо добраться, так как нужно вскрыть труднодоступные участки водопровода и канализационной системы. Для этих целей понадобится зубило и молоток либо же перфоратор. Лучше выбирать зубило с широкой шляпой, а на руки следует надеть строительные перчатки. Таким образом, руки будут защищены от повреждений. К тому же в процессе работы с перфоратором либо болгаркой желательно надевать очки и защитную маску, либо респиратор. Это необходимо, чтобы в глаза в рот, а также в нос не попала строительная пыль.
Этапы демонтажа
- В помещении надо перекрыть воду.
- Теперь следует разобрать вводы, а также входные краны. Для этого с помощью болгарки обрежьте от водопровода ветхие трубы либо вывинтите входные краны.
- Нарежьте резьбу. Привинтите запирающие краны, а затем закройте их.
- Подключите воду в стояке.
- Отключите от водопровода потребляющие воду приборы (смесители, машину для стирки, прочее).
- Отсоедините эти же приборы от канализационной системы.
- Уберите остатки воды из старых труб.
- С помощью болгарки отрежьте у дюбелей шляпки, которые раньше прикрепляли водопроток к стене. Помните, что дюбеля непросто изъять из бетонной стенки, тем более что стена должна оставаться ровной, так как на нее в будущем будет укладываться плитка.
- Если старые трубы были установлены высоко, то новые переместите максимально близко к полу. При этом может возникнуть необходимость пробивания новых отверстий в стенах либо их нужно будет расширить. Благодаря чему можно скрыть трубы без штробирования.
- Если без штробирования все-таки не обойтись, тогда на болгарке диск для металла следует сменить диском для бетона и камня. А если во время работы в стене вы наткнетесь на арматуру, то снова сделайте замену на диск по металлу.
Установка труб
- электропаяльник с различными насадками;
- резак;
- болгарка;
- ударная электродрель.
- муфты и крепления;
- разводной ключ;
- техническая лента;
- трубы из полипропилена;
- вазелин для подсоединения водопротока к потребителям;
- запорные краны.
При монтаже труб из полипропилена в обычной квартире понадобятся:
- настенные крепления;
- трубы, длина которых должна составлять около 30 м;
- кольцевые и угловые угольники (около 20 штук).
Перед тем как будет осуществляться замена труб канализации, следует предварительно принимать ко вниманию толщину слоя плитки, а также произвести такие работы:
- установить фильтр для глубокого очищения холодной воды, он располагается за счетчиком и запорным механизмом;
- установить фильтр, производящий очищение горячей воды (если в ванной или на кухне имеются собственные стояки, тогда установка осуществляется четыре раза);
- вмонтировать счетчики по направлению стрелок, указывающих характер движения водных потоков.
Этапы монтажа
Сегодня чаще всего для обновления водопровода и канализационной системы используют трубы из полипропилена. Их устанавливают посредством спаивания элементов паяльником. Давайте более подробно рассмотрим, как производится их установка ниже.
- Заблаговременно подготовьте купленные раньше уголки (45 либо 90 градусов), колена, муфты, которые переходят на металл, а также муфты, соединяющие 2 элемента. Соберите эти фрагменты заранее, согласно схеме монтажа.
- С помощью маркера сделайте метки при этом не забывайте о трехмерности поворотов, так как все должно быть соединено под определенным углом.
- Можно приступать к процессу спайки. Одновременно с этим следует понимать, что в паяльнике параллельно нагревается фитинг и устанавливаемая труба. Время, за которое прибор нагреется, обусловлено диаметром изделия, а непосредственное время нагрева прибора указывается в инструкции, приложенной к инструменту.
- В процессе работы следите за тем, чтобы пластмасса не перегревалась во время сваривания. Чтобы полипропилен успевал остыть и затвердеть нужно подождать в течение двадцати секунд.
- По причине того, что по трубам будет идти горячий водный поток, их нужно прикреплять к стенам. Лучше применять скользящие крепежи со стандартными клипсами из пластика. Все элементы прикрепляются к стенам посредством дюбелей, сделанных из пластмассы с шурупом.
Полезный совет! Монтаж шаровых кранов для сантехники является недорогим, легким способом, позволяющим во время проведения ремонтных работ перекрывать воду в определенных местах, а не во всем доме.
Тест на определение недочетов монтажа
Перед тем как замена водопроводных труб будет завершена, а система пригодна для эксплуатирования, нужно провести тест, чтобы убедиться, что протечек не имеется.
- Откройте холодную воду (напор должен быть средним) и подождите в течение 15 минут.
- Убедитесь, что по длине гнущихся изделий, в соединительных местах нет протеканий.
- Если течь была найдена, ее необходимо устранить.
- Те же мероприятия проделайте с горячей водой.
- Убедитесь в правильности монтажа сантехники в туалете, в ванной, а также канализационных труб. Налейте в ванную, в унитаз несколько ведер воды, затем осмотрите их на предмет протекания. Если оно было найдено, то незамедлительно устраните его.
В целом замена труб в туалете и в ванной является не слишком сложной работой. А если потрудиться, проявить упорство и сообразительность, то можно существенно сэкономить бюджет. Ведь замена всех коммуникаций, произведенная руками опытных сантехников, будет стоить достаточно дорого. Поэтому, если вы желаете сэкономить финансы, а главное — научиться чему-то новому и полезному, то запасайтесь терпением, знаниями и осуществляйте сантехнические ремонтные работы собственными руками.
Замена труб в ванной комнате: как не наделать ошибок при ремонте
Говорят, план любого сражения терпит крах при первом столкновении с реальностью. Это можно сказать и о ремонте санузла, особенно если запланирована замена труб в ванной.
Поле для ошибок в этом деле очень широкое, а переделка может обойтись достаточно дорого. Лучше познакомиться с самыми распространенными ошибками заранее, чтобы минимизировать возможные неприятности.
Важный подготовительный этап
Трубы в ванной комнате обычно меняют в двух случаях:
- если коммуникации вышли из строя, забились или протекают;
- когда выполняется существенная перепланировка санузла.
Иногда поломка становится хорошим поводом сделать капитальный ремонт и полностью преобразить облик своей ванной комнаты. В любом случае следует провести качественные подготовительные работы. Для начала следует составить план новой обстановки, продумать расположение сантехники и мебели.
На основании такого плана разрабатывается еще один план, в котором отражена разводка новых труб.
Распространенная ошибка во время ремонта в ванной – отсутствие свободного доступа к трубам. Небольшие отверстия можно скрыть за аккуратными дверцами с красивым декором. Такие отверстия нужны, чтобы обеспечить свободный доступ к запорным кранам, счетчикам, местам соединения, в которых наиболее вероятно возникновения протечек.
Кроме того, следует продумать расположение приборов учета, чтобы с них можно было свободно снять показания.
Иногда в стремлении улучшить эстетику обстановки в ванной комнате владельцы дома устанавливают счетчики слишком низко или высоко. Друга проблема связана с тем, что доступ к приборам учета перекрыт сантехникой или мебелью. Излишне говорить, что не стоит размещать счетчики под ванной.
Кстати, нельзя устанавливать счетчики ниже уровня унитаза, в этом случае их могут не взять на учет.
Ванная, скрытая за декоративным экраном, выглядит очень привлекательно, однако нужно обеспечить доступ к скрытым под ней коммуникациям. Если экран состоит из декоративных панелей, одну из них можно превратить в аккуратную дверцу на петлях.
Если в отделке ванны использована керамическая плитка, один из элементов легко превращается в люк, который крепится над отверстием на магнитах.
Выглядит эффектно, но это решение не всегда практично. Иногда такая плитка отваливается при малейшем прикосновении, со временем она может просто расколоться. Если есть вероятность такого исхода, лучше все-таки поставить дверцу на петлях. Ее можно также задекорировать плиткой, но это довольно трудоемкий вариант монтажа.
Проще и удобнее использовать декоративные пластиковые дверцы для технических люков.
Отсутствие четкого плана выполнения ремонтных работ – распространенная ошибка при замене труб водопровода и канализации. Иногда владельцы дома или квартиры подключают сантехнику еще до того, как выполнены все предварительные работы. Это может привести к авариям или негативно сказаться на качестве ремонта.
Можно договориться с соседями о пользовании их санузлом на время ремонта, приобрести или арендовать компактный биотуалет, установить на участке летний душ и т.п. Неудобства могут стать дополнительным стимулом к сокращению сроков ремонта.
Не стоит также пытаться ради экономии выполнить сложные этапы работ самостоятельно при отсутствии необходимого опыта.
Лучше обратиться к профессиональному мастеру за консультацией или полностью доверить выполнение некоторых этапов специалистам. Переделка обойдется значительно дороже.
Ошибки при замене сливных труб
Практически всегда старые металлические трубы заменяют новыми пластиковыми конструкциями. С ними удобнее работать, они легче по весу, проще в монтаже и дешевле.
Самая часто совершаемая ошибка связана с расчетами. Опытные мастера рекомендуют брать трубы с небольшим запасом по длине, чтобы в процессе ремонта не пришлось все бросать и бежать в магазин сантехники.
Трубы, фитинги и прочие сопутствующие элементы лучше брать не только из одного материала, но и производства одной фирмы. Незначительные различия в составе пластика сказываются при нагреве частей конструкции. При соединении ПВХ-элементов с одинаковым составом можно добиться более прочного соединения.
Канализационные трубы обычно скрыты от глаз, но это не значит, что к их монтажу можно отнестись невнимательно. При установке канализации следует придерживаться ряда правил:
- Диаметр существующего канализационного слива и новой трубы должны совпадать.
- Не стоит мастерить канализацию из подручных отрезков ПВХ-труб, особенно если они разного диаметра или выполнены из разного по составу материала.
- Следует избегать сужения канализационных труб на любом их участке, чтобы снизить вероятность засоров.
- Количество колен, поворотов, углов и других подобных элементов нужно свести к минимальному.
- Обязательно следует обеспечить предусмотренный технологией уклон.
Если в ванной комнате или санузле предполагается понизить уровень пола, необходимо учесть, что угол наклона сливной трубы при этом может существенно измениться. Чтобы правильно установить сантехнику и соблюсти существующие нормы, унитаз и ванну ставят на небольшой постамент.
Тогда и пол можно сделать немного ниже, и работа канализационной системы останется корректной.
При замене труб канализационной системы в ванной комнате особого внимания требует процедура расчеканки раструба тройника на домовом стояке. Чугунные конструкции со временем ржавеют и существенно загрязняются, трубы “прикипают” в местах соединений.
При демонтаже старых конструкций ни в коем случае нельзя повредить тройник, поэтому удалять старые трубы крайне осторожно. В случае повреждения тройника придется разбирать весь стояк и часть его заменять полностью.
Неопытным мастерам рекомендуется обратиться за помощью к профессиональным сантехникам для выполнения этого этапа работ. После демонтажа старых канализационных коммуникаций, тройник следует тщательно очистить от загрязнений различного типа.
Это могут быть остатки уплотнительных материалов, кусочки старого цементного раствора и т.п. В качестве переходника между канализационным стояком и пластиковыми трубами обычно используют резиновую манжету. Если место соединения будет плохо очищено, герметизация соединения будет недостаточной, повысится вероятность протечек.
При замене канализационных труб логично предпочесть пластик. Однако следует учесть, что пластиковые конструкции передают шум гораздо лучше, чем металл. Чтобы предотвратить эту проблему, рекомендуется запланировать дополнительную шумоизоляцию для канализационных труб.
Если канализационный стояк в доме требует замены, имеет смысл договориться с соседями о проведении ремонта. Крайне неприятно, когда внезапная протечка портит результаты свежей отделки в санузле.
Особенности замены водопроводных труб
Важный момент при установке сантехники и замене водопроводных труб – высота раковины умывальника. Решить, какая модель будет использована, необходимо еще на начальном этапе, чтобы правильно рассчитать высоту, на которую будут выведены трубы водопровода и канализации.
Обычно производители рассчитывают высоту установки, ориентируясь на средний рост взрослого человека, который варьируется в пределах 1,60-1,80 м. Если рост большинства проживающих в квартире больше или меньше этого уровня, высоту монтажа навесного умывальника можно соответствующим образом изменить.
Затем следует внести коррективы в размеры труб, которые будут подведены для подключения раковины.
Хорошая идея при замене водопроводных труб – установка или замена фильтров, которые очищают воду, поступающую на бойлер, автоматическую стиральную машину, душевую кабину и т.п. Стоит подумать и о монтаже других приборов, например, датчиков давления в системе.
Эти небольшие устройства удобнее устанавливать или заменять именно на этапе ремонта, а не в тот момент, когда отделочные работы уже закончены. Фильтры и датчики улучшают качество воды, поступающей к бытовой технике, позволяют сделать ее работу более корректной.
В результате предусмотрительные владельцы дома реже сталкиваются с поломками, их техника работает дольше.
При замене водопроводных труб, когда используют новые пластиковые конструкции, следует правильно рассчитать размеры для каждого участка. Тепловое расширение водопроводных труб из ПВХ отличается от реакции на тепло металлических коммуникаций.
Если длина прямого отрезка пластиковой трубы превышает два метра, следует немного увеличить ее длину, всего на пять миллиметров. Это небольшое расстояние компенсирует расширение трубы при нагреве и ее сокращение при охлаждении.
Несколько слов об ошибках при пайке труб ПВХ
Пайка пластиковых труб – процесс достаточно простой. Многие начинающие мастера быстро осваивают эту технологию и выполняют замену труб в ванной комнате самостоятельно. Для выполнения пайки труб ПВХ нужны лишь сами трубы и специальный паяльник. Части труб нагревают и соединяют.
Когда пластик остывает, получается прочная и надежная конструкция. Несмотря на простоту, новички практически всегда совершают во время пайки ряд ошибок, которые ухудшают качество соединения. Огрехи могут проявиться уже в процессе эксплуатации труб, поэтому лучше с самого начала сделать все правильно.
Вот несколько рекомендаций, которые помогут выполнить работы без ошибок:
- Грязь и/или вода в месте пайки при нагреве может вызвать существенную деформацию материала. Работы нужно выполнять в чистом помещении, а непосредственно перед пайкой трубы следует тщательно протереть.
- Как только трубы сняты с паяльника, их нужно сразу же, буквально в течение пары секунд, соединить. Иначе материал остынет, что ослабит прочность соединения.
- Перед удалением оплывов следует дать материалу остыть. Неосторожное обращение с только что сваренной трубой может вызвать существенные деформации.
- Чрезмерное усилие при соединении разогретых частей труб может привести к образованию внутри конструкции большого оплыва, который помешает свободному перемещению потока жидкости.
- Недостаточное усилие при соединении труб может так же привести к плачевному результату. В этом случае толщина трубы в месте пайки будет неоднородной: слишком толстой в одном месте, и недостаточно толстой в другом, что понижает сопротивляемость конструкции гидроудару.
Еще один важный момент при пайке – время нагрева. Оно варьируется в зависимости от диаметра трубы. Если материал разогрет недостаточно, соединить правильно трубы не получится. Но чаще встречаются случаи, когда материал передерживают на паяльном аппарате.
В результате его текучесть повышается, при этом в несколько раз возрастает риск деформации труб во время их соединения. Правильная пайка ПВХ-труб требует точности и аккуратности. Неопытным мастерам стоит выделить время, чтобы понаблюдать за работой профессионалов, или сначала немного потренироваться.
О том, как правильно подогнать размер ПВХ-труб при угловом соединении подробно описано в следующем видео:
Что нужно знать о замене полотенцесушителя
Если в ванной комнате установлен водяной полотенцесушитель, в процессе ремонта может понадобиться его замена или перестановка.
Для начала следует помнить, что перенос этого элемента необходимо согласовать в соответствующих органах. Второй момент – это модель водяного полотенцесушителя. Ее характеристики должны совпадать с данными прежнего устройства.
Желательно позаботиться о запорных кранах, если ранее таковые отсутствовали. На все современные полотенцесушители также ставят кран Маевского, чтобы можно было удалить из устройства лишний воздух и избежать образования воздушных пробок.
Невнимательное отношение к этим небольшим моментам может существенно затруднить эксплуатацию полотенцесушителя в дальнейшем.
Еще один важный элемент, о котором не стоит забывать при замене полотенцесушителя – байпас, т.е. специальная перемычка, по которой подается вода, если устройство сняли. Если байпас в старой водопроводной системе отсутствует, его обязательно следует установить.
Перемычку монтируют перед запорными кранами. После этого, чтобы снять полотенцесушитель для замены, ремонта или очистки, достаточно будет просто закрыть запорные краны. Вода через байпас будет и дальше поступать в систему и перекрывать воду по всему стояку в доме не придется.
Если байпас отсутствует, а на замену полотенцесушителя может уйти немало времени, устанавливают специальную перемычку, чтобы можно было включить водопровод. Такую перемычку обычно делают из отрезков пластиковой трубы и крепят с помощью резьбовых соединений.
Конечно, это лишь временная конструкция, поставить новый полотенцесушитель следует как можно скорее.
Загрузка...
