Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Капитальный ремонт следует начинать с хорошего плана. При этом самого пристального внимания требует разводка водопровода в квартире. Как правильно ее спроектировать, какому варианту отдать предпочтение? Над этим вопросом придется задуматься тем, кто решился на ремонт или замену труб водоснабжения.

Неправильно спроектированное расположение водопроводных труб сопровождается множеством проблем. А если неполадки в системе поставки воды наблюдались и до ремонта, самое время изучить имеющуюся разводку, чтобы выявить и устранить недостатки. Для этого стоит хорошенько разобраться во всех тонкостях.

Мы расскажем вам о вариантах разводки водопровода и поможем определиться с выбором оптимальной разновидности. А для того, чтобы было легче разобраться, материал сопровождается схематическими картинками и полезными видеороликами по теме.

Важность правильного проектирования

Задача по созданию водопроводной системы в квартире выглядит простой. Нужно доставить воду от центрального стояка (стояков) к каждой точке разбора. Список таких точек в разных квартирах может быть очень разным. Упрощенный вариант состоит из пары раковин (на кухне и в ванной комнате), а также унитаза и ванны.

Но современные реалии диктуют более сложные схемы. Практически в каждой квартире сегодня найдутся дополнительные бытовые устройства, для работы которых также необходима водопроводная вода.

Практически везде имеется автоматическая стиральная машина. Все больше хозяек стремятся дополнить свою кухню еще одной полезной технической единицей – посудомойкой, машиной для санитарной обработки посуды.

В ванных комнатах помимо ванны устанавливают современные душевые кабины, часто снабженные дополнительными опциями, такими как гидромассаж. Рядом с унитазом может появиться удобный сантехнический прибор – биде.

Наконец, в больших квартирах количество санузлов не ограничивается одним. Пара дополнительных унитазов, еще одна душевая кабинка повышают комфорт для жильцов квартиры, как и нагрузку на водопроводную систему.

В результате требования к качеству работы водопровода возрастают. Некоторые приборы очень чувствительны к напору воды, который во многом зависит от того, насколько правильно спроектирована схема разводки труб.

Грамотное проектирование не только улучшает характеристики водопроводной системы, но и снижает расходы на ее монтаж и эксплуатацию, а также облегчает проведение ремонтных работ.

Большинство систем водоснабжения, которые сооружают, восстанавливают или модернизируют сейчас, собирают из полипропиленовых труб, работа с которыми освещена в ряде популярных статей нашего сайта.

Основные способы разводки водопровода в квартире

Существует две основных схемы разводки водопровода в квартире: тройниковая, она же последовательная, а также коллекторная. Обе схемы имеют определенные преимущества и недостатки, поэтому их используют для различных ситуаций. Кроме того, иногда имеет смысл скомбинировать обе эти схемы.

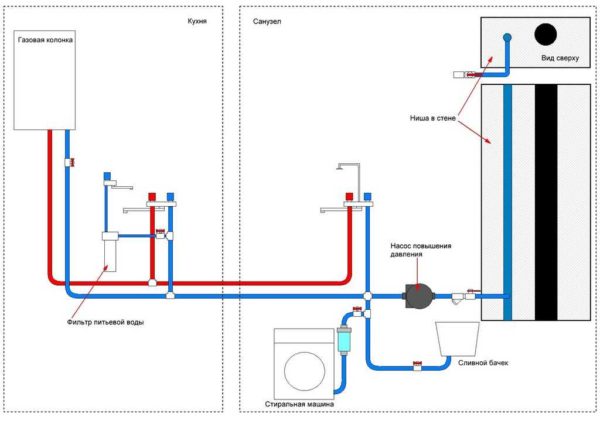

Способ #1. Последовательная (тройниковая) схема

Это самый простой способ спроектировать и реализовать водопровод в типовой квартире. Такая схема состоит из одной общей трубы, к которой последовательно подключают все устройства – потребители холодной водопроводной воды. Подобным же образом параллельно монтируют систему горячего водоснабжения.

Основная труба должна быть больше диаметром, чем остальной водопровод, поскольку она в этой системе выполняет функции коллектора. Для присоединения сантехники используют тройники, поэтому эту схему часто называют тройниковой.

Принцип такой системы очень прост и для проектирования, и для реализации. Подобным образом организовано водоснабжение практически во всех квартирах, построенных по типовым советским проектам. Одно из ее весомых преимуществ – малое количество водопроводных труб. Поэтому и расходы на создание такого водопровода будут минимальными.

Но подходит такая водопроводная система только для описанных выше небольших квартир с малым количеством сантехники. Дело в том, что чем длиннее такая система, тем ниже напор воды в конце трубопровода. Сантехническим приборам, подключенным в конце системы, достанется меньше воды, поэтому их работа может стать некорректной.

Проблемы с последовательной системой водоснабжения возникают и в случае поломки крана или бачка. На время ремонта или замены сантехники придется перекрыть подачу воды от снабжающего стояка. В небольших квартирках стояк один (или два ГВС и ХВС), здесь воду перекрывают полностью.

Последовательное подключение не позволяет отключить от водоснабжения только один прибор.

Опытные сантехники отмечают еще ряд проблем, связанных с обслуживанием тройникового водопровода. Места подключений обычно спрятаны под декоративной отделкой и свободный доступ к ним имеется далеко не всегда. В результате при возникновении протечки выявить проблемное место становится не просто.

Очень часто для ремонта водопровода, замены стояков или полотенцесушителя в ванной приходится демонтировать фальшь-панели, ломать стены и т.п. А по окончании ремонтных работ может понадобиться повторное выполнение декоративной отделки помещений. Но несмотря на эти недостатки тройниковая система водопровода вполне востребована и сегодня.

Она считается оптимальным решением при проектировании квартир с небольшой площадью. Такое жилье отличается бюджетной ценой, а последовательное подключение сантехники позволяет сократить расходы на его обустройство. При этом давление в водопроводной системе малой протяженности остается достаточно высоким.

Но чтобы уменьшить затраты не только на создание, но и на эксплуатацию такой системы, следует тщательно продумать план размещения труб и тройников, по возможности обеспечив к ним доступ.

Также не стоит экономить на водопроводе в ущерб качеству материалов. Все работы должны быть выполнены как можно лучше, чтобы свести вероятность поломок и протечек к минимуму.

Способ #2. Лучевой (коллекторный) вариант

Эта схема разводки считается оптимальным выбором для крупных квартир, а также там, где предусмотрена установка большого количества сантехники. Особенность разводки такого типа – наличие коллектора. Вода из общего стояка подается сначала на коллектор, а затем – к потребителям, т.е. к сантехническим приборам.

Подключение каждого потребителя выполняется отдельно, а не последовательно, как в тройниковой системе, описанной ранее. Одно из главных достоинств коллекторного водопровода – равномерное распределение воды по системе.

Это значит, что количество подключенных приборов и протяженность водопроводных труб не снижают напор в системе для одного из потребителей.

Еще одно преимущество коллекторной системы – это возможность в случае поломки выполнить отключение только одного сантехнического прибора, а не всего водопровода в квартире, как это происходит при последовательном подключении. Это же обстоятельство позволяет персонализировать характеристики водопроводной системы для каждого конкретного прибора.

Для этого между коллектором и прибором устанавливают необходимые устройства, например, фильтры, редукторы и т.п. На давление воды в системе можно влиять: поток воды можно усилить или , наоборот, уменьшить, очистить от примесей или насытить полезными веществами и т.п. К недостаткам коллекторной схемы разводки относят высокие затраты на ее создание.

Водопроводных труб понадобится значительно больше, чем при реализации тройниковой схемы. Кроме того, такая система более сложная, неопытный сантехник может столкнуться с проблемами уже на стадии ее проектирования.

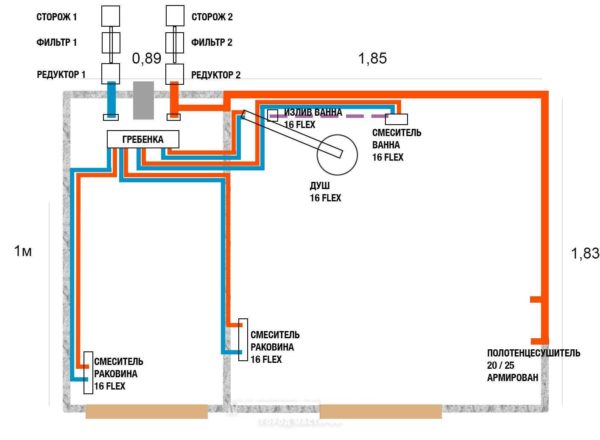

Чтобы выполнить коллекторное подключение, сначала следует выбрать место для коллектора, с которого будет распределяться поток холодной воды.

Такой же прибор понадобится, если горячее водоснабжение в квартире также осуществляется централизованно. Коллектор для горячей воды ставят отдельно.

Между коллекторами и общим стояком прокладывают водопроводные трубы, на которых обязательно устанавливают запорный кран. Он позволит, в случае необходимости, полностью перекрыть подачу горячей и/или холодной воды в квартиру.

В зависимости от ситуации на этом отрезке водопровода могут быть установлены дополнительные элементы, например, фильтры грубой очистки или электрокраны системы аварийной защиты от протечек. Когда коллекторы установлены, от них подводят трубы к каждому сантехническому прибору.

К раковинам, ванне, душевой кабинке обычно нужно повести и горячее, и холодное водоснабжение. А вот к бачку унитаза или автоматической стиральной машине нужно подать только холодную воду. Если в квартире имеется водяной полотенцесушитель, его подключают к коллектору горячего водоснабжения.

Дополнительно система может включать фильтры, редукторы и другие полезные устройства. Разумеется, между коллектором и потребителем устанавливается запорная арматура, позволяющая перекрыть воду только на этом конкретном участке, если такая необходимость возникнет.

На больших площадях иногда имеет смысл сочетать коллекторную и тройниковую схему разводки. При этом к одному из ответвлений коллектора подключают не одного потребителя, а несколько, последовательно соединяя их трубами. В результате эта часть водопровода будет иметь те же недостатки, что и любая тройниковая схема.

Например, в случае поломки эту часть магистрали придется полностью отключить. Но иногда комбинирование схем разводки позволяет значительно снизить расходы на монтаж водопровода. Кроме того, такое решение может оказаться оптимальным при индивидуальном проектировании жилых помещений.

Что нужно знать о коллекторах?

По принципу работы водопроводный коллектор похож на тройник, только устроенный немного сложнее. У него имеется один вход, по которому поступает вода, и несколько выходов для подключения сантехники.

При этом размеры входного патрубка примерно на 30% превышают размеры водопроводных труб, поэтому поступление воды на коллектор происходит быстрее, чем ее расходование, даже если несколько потребителей задействованы одновременно.

Благодаря коллектору в системе создается большой поток, который затем просто разделяется на несколько меньших потоков. Давление на всех участках водопроводной системы остается стабильным, напор не ослабевает. Пропускная способность коллектора зависит от размеров устройства и во многом определяется размерами его входного патрубка.

Современные коллекторы для водопровода изготавливают из различных материалов:

• латуни;
• нержавеющей стали;
• полиэтилена;
• полипропилена и т.п.

Устройства из полимерных материалов обладают достаточно высокими прочностными характеристиками, поэтому вполне успешно соперничают с металлическими аналогами. Выбирая коллектор, следует обращать внимание и на способ их монтажа. Металлические изделия обычно снабжены традиционными резьбовыми соединениями.

Для монтажа на пластиковые или металлопластиковые водопроводные трубы, которые используются все чаще, предусмотрены коллекторы со специальными компрессионными фитингами или с фитингами под пайку ПВХ-труб.

Существуют также устройства с креплением, которое называется евроконус и комбинированный вариант, предусматривающий возможность использовать несколько разных вариантов соединений.

Еще один важный показатель – количество отводов, т.е. выходов для подключения сантехнических приборов. Обычно их число варьируется в пределах от двух до шести штук.

Что же делать, если к коллектору необходимо подключить большее количество потребителей? Все очень просто, для этого соединяют два или три коллектора с нужным количеством отводов.

Для такого соединения на каждом коллекторе предусмотрены дополнительные патрубки. Их соединяют и получают, таким образом, составной коллектор. Ненужные для подключения входы на коллекторах закрывают защитной заглушкой, иначе вода из устройства будет просто вытекать.

Разумеется, существуют коллекторы, предназначенные для холодного и для горячего водоснабжения. Об этом очевидном моменте не стоит забывать, выбирая подходящее устройство.

Перед выбором коллектора следует определиться с типом водопроводных труб. Наиболее распространенным выбором сегодня считаются полимерные материалы. С ними удобнее будет монтировать коллектор из полипропилена или из сшитого полиэтилена. Обычно такие коллекторы снабжены подходящим фитинговым соединением.

Разводка отопления и водоснабжения в квартире: выбор материалов и инженерного оборудования

Вы купили квартиру в новостройке без отделки? Задумали заменить сантехнику, радиаторы и трубы водо- и теплоснабжения в старом жилище? Тогда вам не обойтись без ремонта! Трудности выбора краски, обоев, плитки, напольного покрытия уходят на второй план, когда речь заходит об организации ввода и правильной разводке отопления и водоснабжения в квартире. Избежать путаницы и упростить выбор вам поможет эта статья, где мы ответим на следующие вопросы.

• Как развести холодную и горячую воду в квартире
• Основные узлы и оборудование для квартирного ввода ГВС и ХВС
• Как выбрать трубы для монтажа отопления и водоснабжения в квартире
• Так упростить и ускорить монтаж системы ГВС и ХВС в квартире
• Где купить качественные трубы и инженерное оборудование для водо- и теплоснабжения

Два способа разводки горячей воды в квартире

Апартаменты в многоэтажке — это не частный дом с собственной котельной, скважиной и насосами. Общие стояки с горячей и холодной, проходящие через все этажи, накладывают некоторые ограничения на выбор способа разводки ГВС и ХВС в квартире.

Какие цели преследует обычный владелец городской недвижимости, задумав ремонт инженерных сетей? Человек хочет поставить современное оборудование, обеспечить себе и своей семье комфорт и, при этом, не разориться при покупке материалов и оплате работ монтажников. Как поступить? Начните с планирования — сначала выберите схему разводки горячего и холодного водоснабжения.

1. 1. Последовательная или тройниковая схема разводки ГВС и ХВС в квартире. В этой схеме, от общих стояков с горячей и холодной водой, отходят трубы, к которым, с помощью тройников, подключаются точки водопотребления.

• Проста устройства и монтажа.
• Минимальное количество расходных материалов.
• Дешевизна.

• Зависимость друг от друга последовательно подключённого оборудования. Например, если одновременно включить несколько точек водоразбора, в системе возникнет перепад давления и напор снизится. Чем больше сантехники в квартире, тем ощутимее этот дисбаланс и, тем менее комфортно пользоваться оборудованием.
• Если сантехника сломалась, или в системе протечка, для устранения неисправности придётся перекрывать общий стояк.

Тройниковую систему водоснабжения рекомендуется монтировать в квартирах небольшой площади с небольшим количеством водопотребителей.

1. Лучевая или коллекторная схема разводки. Особенность схемы — каждый водопотребитель подключается параллельно и независимо друг от друга через коллекторный узел.

• Стабильное давление и напор в независимости от количества одновременно включённых водопотребителей.
• На индивидуальные ветки можно установить дополнительное оборудование —вентили, запорную арматуру, фильтры, регуляторы давления и, тем самым, повысить надёжность и комфортность работы инженерных систем в квартире.
• Для поиска неисправности и ремонта не требуется перекрывать общий стояк, достаточно отключить только один водопотребитель и свободно пользоваться остальными.

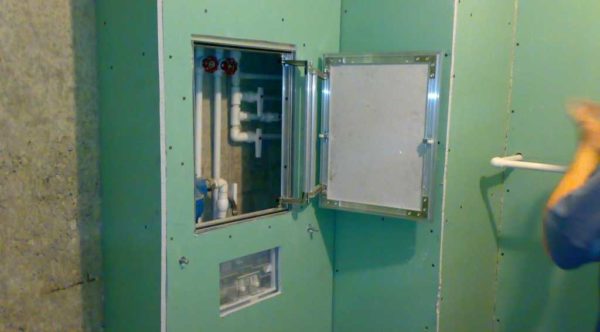

• На базе коллекторов можно смонтировать эстетичную систему квартирного водоснабжения с большим количеством точек водоразбора.

• Сложность устройства системы.
• Для коллекторной разводки потребуется большее количество труб и оборудования, чем для тройниковой.
• Дороговизна.

Основные узлы квартирноговвода ГВС и ХВС

Итак, выше мы описали базовые схемы разводки водоснабжения в квартире. Какой системе отдать предпочтение? Это зависит от условий эксплуатации и потребностей владельца недвижимости. Практика показывает, что всё большее количество людей выбирает коллекторную разводку или комбинирует две схемы. Почему? Судите сами, в современную квартиру устанавливают:

• ванну или душевую кабинку с тропическим душем;
• полотенцесушитель;
• смесители на мойки и умывальники, в ванне и на кухне;
• унитаз;
• биде или гигиенический душ;
• стиральную машину;
• посудомоечную машину;
• проточный водонагреватель;
• фильтры для очистки воды;
• напольные конвекторы и батареи отопления.

Список неполный, но суть понятна. Чтобы подключить такое количество оборудования требуются коллекторы. Поэтому типовой узел ввода ГВС и ХВС в квартиру состоит из следующих элементов.

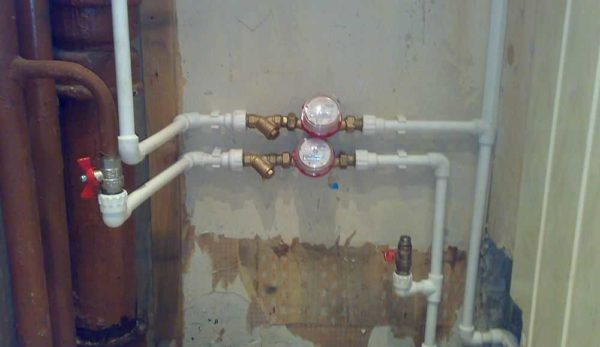

Запорный кран на подключении к стояку. Необходим для отключения и подключения потребителя к общим трубам горячего и холодного водоснабжения.

Какие трубы выбрать для квартирного отопления и водоснабжения?

Обычно на этот вопрос отвечают по инерции — конечно трубы из полипропилена. Этот материал давно известен. Хорошо зарекомендовал себя среди монтажников. Полипропиленовые трубы разных диаметров широко представлены на рынке и имеют доступную цену. Несмотря на бесспорные достоинства, у полипропилена есть ряд недостатков:

• Необходимость защиты от солнечного излучения.
• Высокий коэффициент теплового расширения.
• Материал не эластичен.
• Сложность монтажа в труднодоступных местах.

Три последних пунктах особенно важны при прокладке трасс ГВС и ХВС в квартире. Полипропилен не рекомендуется укладывать в штробы в стенах или в напольную стяжку. Т.к. материал сильно расширяется при нагреве, придётся предусмотреть компенсаторы теплового расширения. Если этого не сделать — труба может разрушиться из-за циклических нагрузок.

Любые повороты придётся выполнять при помощи соединительной фурнитуры — тройников, уголков, обводов и т.д. Обратите внимание на фото ниже.

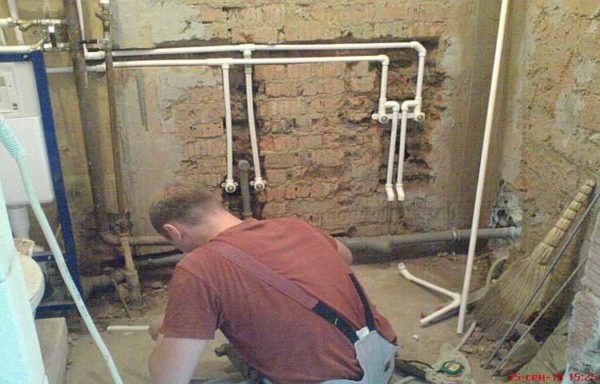

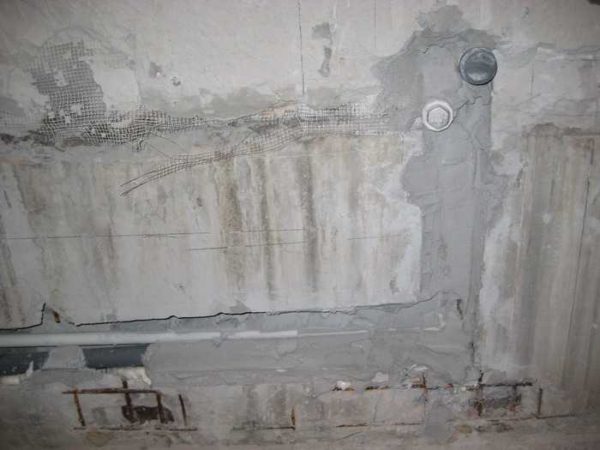

Качественная скрытая разводка полипропиленом.

Как видите, при скрытой прокладке труб из полипропилена в штробах, не обойтись без соединений, которые затем будут замоноличены в стенах. Это предъявляет повышенные требования к квалификации монтажника. В случае протечки, придётся ломать отделку. Большое количество соединительных узлов увеличивает стоимость разводки. Кроме этого, на качество сварки полипропилена большое влияние оказывает т.н. «человечески фактор». В условиях реального ремонта, монтажнику сложно выдержать оптимальный температурный режим. Перегрев полипропилена приводит к образованию внутренних буртиков. Это снижает пропускную способность трубопровода.

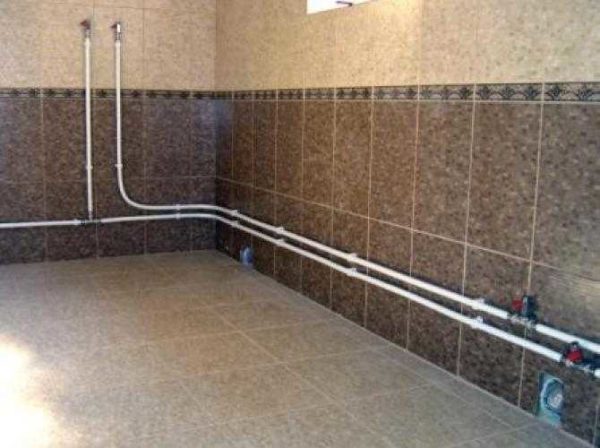

Вывод: полипропилен оптимально подходит для открытой прокладки вдоль стен.

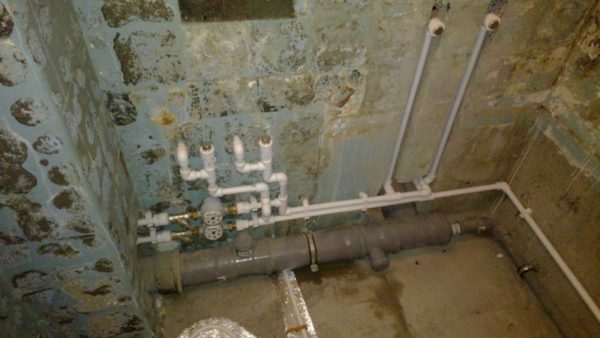

Посмотрите на следующее фото. Сравните, как выглядит узел ввода на полипропилене.

И на основе труб из сшитого полиэтилена РЕ-Ха.

Сложный узел ввода ГВС и ХВС на основе коллекторов.

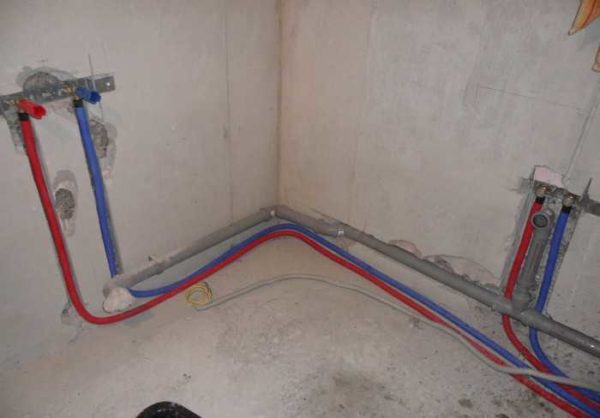

При прокладке в стяжке или в штробах, гибкость труб, надёжность соединений и удобство монтажа выходят на первое место. Посмотрите на скрытый способ монтажа радиатора.

Такой ввод можно сделать только трубами из сшитого полиэтилена. Например, используя универсальные трубопроводы PE-Xa для горячей холодной воды и систем радиаторного отопления производства компании ELSEN.

Преимущества сшитого полиэтилена по сравнению с полипропиленом:

• Высокая скорость и простота монтажа за счёт использования «холодного метода» соединения при помощи аксиальных фитингов и надвижной гильзы. Это гарантирует герметичность и высокие эксплуатационные характеристики узла.
• Трубопроводы можно замоноличивать в стяжку и укладывать в штробы.

Для работы с PE-Xa используется простой набор ручных инструментов. Подключение к электрической сети не требуется.

Выводы

Современные условия диктуют повышенные требования к узлам ввода ГВС и ХВС, а также трубопроводам. Владелец квартиры должен быть уверен в качестве материалов, герметичности соединений и, при этом, получить эстетично выглядящую систему. Способ прокладки трубопроводов во многом определяет метод монтажа сантехники. Согласитесь, что при скрытом подключении магистралей, санузел выглядит совсем по-другому.

Аналогично и с радиаторным отоплением.

Добавим, что в линейке компании ELSEN есть вся гамма продукции для организации грамотного узла ввода в вашу квартиру. Приобрести инженерное оборудование ELSEN можно у официального дилера бренда в РФ — компании ХОГАРТ.

Разводка воды в квартире: пошаговая инструкция

Водопровод — это одна коммуникация, доставляющая воду до потребителя. Без неё трудно представить современную жизнь. Рано или поздно встаёт вопрос о замене водопроводной конструкции. В большинстве случаев подобная необходимость обуславливается износом конструктивных элементов старого водопровода. Разводка водоснабжения в квартире — непростое мероприятие, требующее особой внимательности, так как любые монтажные ошибки могут привести к неприятным последствиям.

Планируя замену труб, нужно составить подробную схему будущей разводки и определиться с видом материала

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

1. Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

• выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
• выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Обратите внимание! Основное преимущество коллекторной разводки воды в квартире — возможность контроля давления рабочей жидкости в отдельных источниках водозабора.

1. Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны. Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов.
2. Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.
3. Демонтаж старой коммуникации и прокладка новой. Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты.

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Металлические трубы

Сегодня металлические трубы не так популярны, как ранее, однако, они до сих пор используются при разводке воды в квартире. Для организации водоснабжения используются 3 вида труб:

Трубы из нержавеющей или оцинкованной стали надежны и долговечны, но отличаются большим весом и сложностью монтажа

Оцинкованная сталь. Такой материал отличается высокими прочностными характеристиками, а также имеет антикоррозийный слой, который предохраняет трубы от ржавления. Срок годности таких труб может достигать 25 лет, что является довольно неплохим показателем. Целостность антикоррозийного слоя может нарушиться в результате воздействия механических факторов. Основной недостаток стальных оцинкованных труб — большая масса, которая затрудняет не только монтаж системы, но и транспортировку деталей.

Нержавеющая сталь. Нержавейка — это материал, который отличается (как и оцинковка) высоким коэффициентом прочности и коррозийной устойчивостью. Эксплуатационный срок этих изделий может достигать при нормальном использовании 50 лет. Изделиям из этого материала не страшны механические воздействия. Основным недостатком этих изделий считается их высокая стоимость. Монтаж трубопровода из нержавейки является довольно сложной процедурой из-за веса отдельных деталей.

Медь. Медные трубы являются наиболее дорогими из всех, поэтому их условно относят к элитному классу. Медная коммуникация отличается хорошей устойчивостью к губительным коррозийным воздействиям, а её эксплуатационный срок может достигать 80 и более лет. Отдельно стоит сказать про эстетическую привлекательность трубопровода из меди — такая конструкция выглядит презентабельно и может стать украшением интерьера комнаты. Из минусов медного водопровода можно отметить то, что сплав меди является пластичным материалом, поэтому отличается слабой прочностью, а также довольно сложный монтаж, который включает себя пайку газовой горелкой.

Металлопластиковые трубы

Разводка труб, выполненных из металлопластика, как уже было сказано выше — наиболее подходящий вариант для людей, которые хотят выполнить всю работу самостоятельно. Металлопластиковые детали состоят из 3 слоёв: наружного полимерного, среднего металлического (как правило, это алюминиевая прослойка) и внутреннего полимерного.

Металлопластиковые трубы, свернутые в небольшие бухты, очень удобны для перевозки и хранения, чего не скажешь о стальных изделиях

Металлопластиковая коммуникация монтируется двумя способами:

1. С помощью резьбовых соединительных элементов, которые включают в себя уплотнительные прокладки. Уплотнитель необходим для достижения нужного показателя герметичности в системе.
2. С использованием обжимных фитингов.

Полезная информация! Одним из основных достоинств таких труб является возможность их сгибания, что значительно облегчает монтаж водотранспортирующей коммуникации.

Изделия из металлопластика имеют сопротивляемость к губительному воздействию коррозии, а также благодаря гладким внутренним стенкам отличаются высокой пропускной способностью. А благодаря гладким стенкам такие изделия не накапливают внутри себя солевых отложений, способных со временем привести к сужению просвета трубы и её полной закупорке.

Как сделать разводку металлопластиковых труб своими руками? Для разводки металлопластиковых труб своими руками требуется наличие трубореза, прессовочных клещей и римеров. Категорически не рекомендуется выполнять скрытую проводку металлопластикового водопровода в стенах. Эта связано с тем, что уплотнительные элементы со временем теряют свои полезные свойства и соединительные узлы могут дать течь, поэтому к трубопроводу необходимо предусмотреть быстрый доступ для проведения ремонтных работ.

Пластиковые трубы

Сегодня пластмассовые трубы являются наиболее популярным вариантом для организации разводки водоснабжения в квартире. Рассмотрим, из каких полимерных материалов можно выполнить разводку воды:

Полибутилен (ПБ). Этот материал отличается высоким коэффициентом теплопроводности, является довольно пластичным, поэтому в случае необходимости его можно изогнуть. Максимальная рабочая температура для полибутиленовых деталей доходит до 90 °C. Монтируется полибутиленовая коммуникация посредством использования паяльного оборудования. Основной минус — высокая стоимость.

Многие виды полимерных труб соединяются путем нагревания их торцов специальным прибором, это дает одно из самых надежных соединений

Максимальная рабочая температура для полипропиленового трубопровода составляет 130 °C. Правильно организованная разводка труб позволяет получить систему, которая способна выдерживать давление до 12 атмосфер. Гладкие стенки ПП труб исключают возможность возникновения солевых отложений. Таким образом, ПП трубы являются ответом на вопрос о том, какие трубы использовать для водопроводов в квартирах.

Обратите внимание! Основной недостаток ПП изделий заключается в их монтаже, который производится специальным паяльным оборудованием.

Современный водопроводные системы в квартирах чаще всего монтируются из полипропиленовых труб

Правильный расчёт труб

Специалисты рекомендуют проводить расчёт диаметра труб до начала прокладки коммуникации. Для правильного расчёта необходимо изучить некоторые правила:

• на самую удалённую точку в системе должен приходиться двухкратный показатель запаса напора воды;
• если показатель сечения труб составляет 12 мм, то возможно возникновение такого явления, как турбулизация. Как правило, такое явление может проявляться на входе в стояк, однако, если коммуникация выполнена из узких двенадцатимиллиметровых труб, то турбулизация способна возникнуть в любой точке водопровода. Для того чтобы обезопаситься от этой проблемы специалисты рекомендуют устанавливать трубы, показатель сечения которых составляет 12 мм;
• от количества соединительных узлов зависит общий показатель давления в системе и, соответственно, напор воды. Очень важно запомнить, что единица запорно-регулирующей арматуры или соединительных фитингов отнимает приблизительно 0,15 атмосфер;
• ПП коммуникация, диаметр которой составляет 16 мм, имеет потери давления, равные 0,05 атмосфер на 1 метр трубопровода;
• минимальное давление, которое допускается в процессе эксплуатации водопроводной коммуникации должно быть не ниже, чем 0,3 атмосферы;
• особое внимание рекомендуется обратить показателю давления воды на входе. Этот параметр необходим для расчёта показателя давления для крайних точек коммуникации.

Полезная информация! Давление в центральном стояке довольно просто определить: достаточно спуститься в подвал и ознакомиться с показателями манометра на главной трубе, а дальше просто разделить эту цифру на количество этажей в постройке. Таким образом, вы получите показатель давления на входе в квартиру.

Многие люди отдают предпочтение разводки водоснабжения, которая выполняется с использованием трубы, имеющей показатель сечения 20 мм. В такой конструкции присутствуют отводы с сечением 16 мм. Эта система позволяет снизить потери давления.

При последовательной разводке удастся сэкономить на материалах, но в такой системе возможны перепады давления

Выбор схемы разводки

Выбор схемы разводки водоснабжения в квартире должен учитывать особенности планировки помещений, поэтому рекомендуется воспользоваться услугами специалиста. Существует две основные схемы разводки:

• последовательная (тройниковая);
• параллельная (коллекторная разводка).

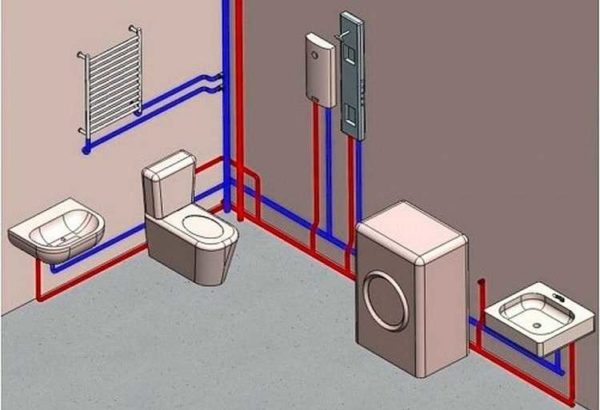

Последовательная схема является классическим вариантом, который можно встретить в большинстве квартир. Такая разводка воды в доме или квартире включает в себя общую трубу, проложенную от стояка в помещение. На общую линию, как правило, устанавливаются тройники, каждый из которых соответствует определённому сантехническому прибору и соединяется с ним посредством коротких отрезков трубопровода.

Преимущества тройниковой схемы:

• минимальный расход материалов;
• небольшие потери давления в системе.

Из недостатков такой схемы можно отметить:

• разделение давления на все водозаборные точки;
• температурные потери в системе.

Коллекторную разводку труб в квартире считают более функциональной, так как её применение позволяет избежать потерь напора воды на крайних точках водозабора. Такая разводка организована следующим образом: вода из общего стояка перемещается сначала внутрь коллектора, а уже потом по индивидуальной линии к каждой точке водозабора. Коллектор — это ёмкость, которая имеет форму цилиндра и оснащается необходимым количеством отводов (патрубков).

Рассмотрим преимущества коллекторной разводки:

• исключается риск возникновения гидроударов в системе;
• трубопроводы, идущие от коллектора к сантехприборам, являются цельными, поэтому разрешается их скрытый монтаж в штробах;
• коллекторная схема разводки идеально подходит для большого загородного дома, оснащённого двумя или более ванными комнатами. Это связано с тем, что такая схема позволяет регулировать показатели давления для разных потребителей.

Из недостатков такой схемы можно выделить:

• высокая стоимость из-за увеличения расходов на материалы;
• непрезентабельный внешний вид в случае открытой прокладки.

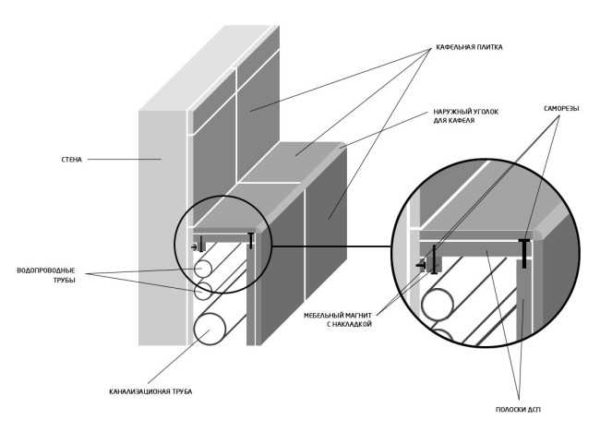

Коллекторная разводка удобна еще и тем, что трубы можно проложить скрыто

Выбор инструментов и демонтаж старого водопровода

Специалисты советуют приобретать все материалы с небольшим запасом (приблизительно 10%), чтобы восполнить переведённый материал во время прокладки водопроводной системы. Расход материалов формируется в зависимости от схемы разводки и от варианта монтажа.

Демонтажные работы стоит начинать только после приобретения всех необходимых инструментов и материалов. В случае если планируется не только замена водопроводной коммуникации, но и общего стояка, необходимо поставить в известность соответствующую инстанцию.

Как правило, для разводки воды выбирают современные полимерные трубы. Рассмотрим, какие инструменты понадобятся в такой ситуации:

• паяльное оборудование;
• ножовка или ножницы для труб.

Совет! Более предпочтительным вариантом считаются специальные ножницы, так как использование ножовки влечёт за собой большое количество заусенцев на срезе.

• дрель для выполнения отверстий под крепежи;
• болгарка.

Для скрытой прокладки труб в стенах потребуется дополнительное оборудование, а именно — штроборез. Этот инструмент необходим для организации каналов в стене.

Разводка воды в квартире своими руками

Как правильно сделать разводку воды в квартирах? Рассмотрим поэтапно наиболее распространённую на сегодняшний день схему разводки:

1. В первую очередь выполняется установка коренного вентиля на общий стояк.
2. На втором этапе устанавливается так называемый водомерный узел, который включает в себя фильтр грубой очистки, а также клапан (обратный) и счётчик, измеряющий расход воды.
3. Затем монтируется гидромагнитная система (ГМС). Основная задача такой системы заключается в переработке инородных частиц, которые находятся в воде. Переработанные частицы образуют осадок, который удаляется посредством фильтра механической очистки.
4. После установки очистного фильтра необходимо выполнить монтаж защитного клапана Аквастоп.

Таким образом, выполняется монтаж водопроводной коммуникации в квартире. Счётчик должен оснащаться антимагнитной защитой. Самостоятельное выполнение разводки труб в квартире может выполнить любой человек, не обладающий специальными строительными знаниями и навыками. В случае необходимости всегда можно обратиться к специалисту, который проведёт всю работу правильно и даст гарантию на готовый трубопровод.

Самостоятельная разводка водопровода в Москве

Выберите надежных мастеров без посредников и сэкономьте до 40%!

1. Заполните заявку
2. Получите предложения с ценами от мастеров
3. Выберите исполнителей по цене и отзывам

Заказать разводку водопровода

Отзыв на задание

Рекомендую Кирилла и команду как классных специалистов! Работа была выполнена качественно!

Отзыв на задание

Отзыв на задание

Очень довольны работой Александра. Все сделано аккуратно, сам все купил в леруа, чеки предоставлены, ничего лишнего. Рекомендую.

Отзыв на задание

Отзывчивый и приятный в общении мастер. Работы выполнены очень качественно и с учетом всех моих пожеланий. Во время ремонта давал очень правильные и нужные советы, позволившие избежать ошибок в дальнейшем ремонте. Рекомендую всем кто хочет сделать технологически красивую, компактную и без лишних наворотов разводку водопровода и канализации.

Отзыв на задание

Всё отлично! Владимир выполнил все работы, полностью учтя все мои “а давайте ещё”. Я всячески с пристрастием расспрашивал об этапах и нюансах, всегда получал ответ. Когда я проходил мимо работавшего Владимира, он вежливо говорил “Спрашивайте!” и объяснял мне, что и почему. Не взял денег за штробление стены под трубы, не взял денег за замазывание труб штукатуркой. В конце работ сделал перерасчёт за материалы, забрал непригодившиеся фитинги и неподошедшие крепления под коллекторы. Буду обращаться ещё, если будет нужен грамотный сантехник!

Отзыв на задание

Владимир всё сделал качественно и быстро и , предложил нестандартные решения и сделал даже больше, чем обсуждалось. Думающий профессионал, которому можно довериться, настоятельно рекомендую!

Отзыв на задание

Ребята молодцы.работают вдвоём,за день сделали то, что я один не мог сделать за неделю,поэтому и нанял бригаду.качественно и главное с умом.Спасибо.

1. Сравните условия и выберите лучшие
2. Отклики только от заинтересованных специалистов
3. Не теряете время на общение с посредниками

Монтаж системы водопровода – это один из обязательных типов работ при строительстве или капитальном ремонте. Профессиональная прокладка (установка или замена) водопроводных труб является, безусловно, тяжелым процессом, но это не означает, что осуществить его нельзя своими руками.

Если вы разбираетесь в инженерных коммуникациях и знаете, чем отличается перфоратор от угловой шлифовальной машинки, да еще и не раз в жизни брали в руки разводной ключ – вы имеете все шансы правильно сделать разводку водопровода в квартире, сэкономив при этом немалые материальные средства, время и нервные клетки. Тем более что многоквартирному зданию это принесет еще и неоценимую пользу, ведь чем надежнее будет разводка, тем безопаснее эксплуатация дома.

Этапы монтажа водопровода в квартире

Разводка труб водопровода своими руками, как и любой тип строительных работ, проводится в несколько этапов, каждый из которых имеет особую значимость. Традиционно монтаж труб водопровода осуществляется в следующей последовательности:

• Составляется схема водопровода
• Выбираются и определяются материалы для работы
• Производится предварительная подготовка материалов и необходимых инструментов
• Вода по стояку отключается
• Начинается монтаж труб водопровода

Как составить схему водопровода?

При самостоятельной разводке труб водоснабжения необходимо на первом этапе правильно составить схему прокладки труб ко всем сантехническим приборам. То есть, на схеме, которую лучше рисовать простым карандашом от руки, нужно обозначить всю имеющуюся в квартире сантехнику и трубы, по которым к ней будет поступать вода. Схема разводки может быть:

• Классическая (стандартная)
• Коллекторная

Классическая схема называется еще тройниковой и является достаточно сложной в монтаже, так как предполагает соблюдение определенных технических стандартов. Помимо этого, тройниковая схема достаточно проблематична в эксплуатации, так как при необходимости отключения одного источника подачи воды придется обесточить всю квартиру. Это обусловлено тем, что при монтаже классической схемы водопровода от одного тройника отводятся трубы ко всем сантехническим приборам. Так, если нужно будет заменить смеситель в душе, придется полностью отключать стояк и оставлять без подачи воды все помещения в доме.

Именно поэтому специалисты рекомендуют в квартирах, особенно больших по площади, использовать коллекторную схему, которая более трудоемка в монтаже, но при этом проста в эксплуатации.

К преимуществам такой схемы можно отнести:

• Доступность материалов для ее монтажа
• Возможность прокладывать трубы как на поверхности, так и под ней
• Вероятность использовать каждый из отделов разводки автономно

Недостаток у коллекторной схемы один – довольно большие трудозатраты. Но зато, если установить ее один раз, причем сделать это качественно, то можно долгие годы эксплуатировать ванну, кухню, санузел и прочие помещения с точками подачи воды, не переживая за их состояние из-за водопровода.

Выбираем материалы для самостоятельной разводки водопровода

Еще несколько лет назад вопрос о том, какой материал выбрать для монтажа системы водопровода, не существовал как таковой. Все дело в том, что сантехникам-любителям того времени предлагался только один материал: стальные трубы, которые были не только сложны в монтаже, но и отличались не совсем удачными характеристиками. Из таких труб устраивалась канализация и водопровод.

Трубы из стального сплава перед монтажом нужно было тщательно подготовить, а потом, используя сварочный аппарат, приступать к их непосредственному соединению друг с другом. Чаще всего из таких труб проводится канализация.

Сейчас трубы из этого материала практически не используются, тем более для самостоятельной разводки водопровода, потому что на смену им пришли более удобные, но не менее прочные пластиковые трубы. Преимущества пластиковых труб очевидны, так как они:

• Стоят недорого
• Имеют высокие качественные характеристики
• Обладают прочностью, долговечностью и высоким уровнем надежности
• Просты в монтаже
• Для их установки не требуется специальное оборудование
• Вода течет стабильно и равномерно

Делаем разводку труб водопровода самостоятельно

Разводку водопровода нужно начинать с аварийных шаровых кранов. Используются шаровые краны для своевременного прекращения подачи воды, и с этой целью устанавливаются обычно на стояках. Специалисты советуют очень внимательно отнестись к выбору шаровых кранов, поскольку от их качества будет зависеть безопасность эксплуатации водопровода.

Допустим такой вариант: на кухне произойдет протечка и нужно будет перекрыть воду именно к кухонному крану, шаровой кран сомнительного производства вряд ли сможет справиться с возложенной на него функцией. Обычно профессионалы используют шаровые краны российского производства, так как они уже давно зарекомендовали себя с лучшей стороны, особенно в плане надежности.

После установки аварийных шаровых кранов необходимо приступать к монтажу дополнительного оборудования, к которому относятся счетчики расхода горячей и холодной воды. При их установке нужно помнить, что они имеют разные технические характеристики:

• У них разная предельно допустимая температура
• Разный уровень надежности
• Оборудование для контроля расхода холодной воды проверяется через 6 лет, а для горячей – через 4 года

Когда установка счетчиков будет завершена, необходимо приступать к монтажу фильтра. Специалисты утверждают, что гораздо правильнее устанавливать фильтр до монтажа счетчиков, но официальные органы этот вариант считают нецелесообразным, полагая, что недобросовестные пользователи могут откручивать их и набирать необходимое количество воды без счетчика. Для установки счетчиков воды подойдет любой участок трубопровода, но профессионалы рекомендуют выбирать кухню. Именно на кухне чаще всего монтируется стояк, поэтому установить там счетчики довольно просто.

Еще следует знать, что при самостоятельной разводке труб водоснабжения нужно устанавливать дополнительный вентиль на трубу, через которую вода подается к бачку унитаза, в раковину на кухне или ванной комнате. По такому же принципу устраивается канализация.

Монтаж труб водопровода

Полипропиленовые трубы монтируются с использованием специального оборудования. В профессиональных кругах устройство для соединения пластиковых труб называется паяльником. Сам процесс соединения достаточно прост – нужно нагреть трубы паяльником, после чего состыковать их и некоторое время подержать для прочности спайки.

Несмотря на то, что трубы из пластика кажутся хрупкими, при правильном соединении они очень прочны и обладают высокой степенью надежности, что очень важно при устройстве трубопровода на кухне и в ванной. После их установки канализация и водопровод будут работать стабильно. Но их желательно устанавливать открытым способом, поскольку монтаж закрытой разводки предполагает штробление стен, что является проблематичным.

Кроме этого, пластиковые трубы, замурованные в стены, очень сложно осматривать на предмет образования течей. Поэтому в случае протечки какого-либо участка трубопровода обнаружить проблему будет нелегко. Наружная установка трубопровода, будь то трубы для подачи воды или канализационные, дает возможность осуществлять своевременный контроль системы и при необходимости производить ремонтные работы.

Разводка водопровода в квартире и доме

Самостоятельная разводка труб горячего и холодного водопровода в квартире или доме — дело непростое, но реальное. Даже если вы собираетесь нанять специалиста, основные моменты вам стоит знать самому- контроль не помешает.

Сегодня в большинстве случаев разводка труб в ванной делается из полимерных труб — полипропилен для водопровода, ПВХ для канализации

Как разработать схему разводки водопровода

Сначала определяете места, где будут располагаться все потребители холодной и горячей воды. Лучше сделать все на плане, но можно и «на месте» отметить. Важны не только геометрические размеры приборов, но и точное расположение места, куда надо воду подвести.

Нарисовать план с указанием размеров и расстояний — первый шаг

Многие приборы подключаются к водопроводной сети при помощи гибких шлангов. Тогда заканчиваться отвод от магистрали может за 10-20 см до прибора. Главное, чтобы место соединения было легко доступным. Это необходимо для удобного и быстрого обслуживания соединения. Такой способ соединения реализуется проще — нет необходимости точно рассчитывать длину трубы.

Есть еще жесткая подводка воды к сантехническим приборам или бытовой техники — трубами к самому входу. Такое соединение выполнять сложнее, потому встречается такой тип разводки реже. В основном так подключают газовые водонагреватели (колонки), смесители для ванной, которые крепятся к стене.

Наружная или скрытая прокладка

В первую очередь стоит определиться с типом прокладки труб — будут они идти поверху или спрятаны в стене или полу. Скрытая разводка в ванной, туалете хороша с эстетической точки зрения — ничего не видно. Но трубы недоступны, чтобы устранить течь придется разбивать стену, что совсем не радует. Потому в стену стараются укладывать только целые куски без соединений — меньше шансов на протечку.

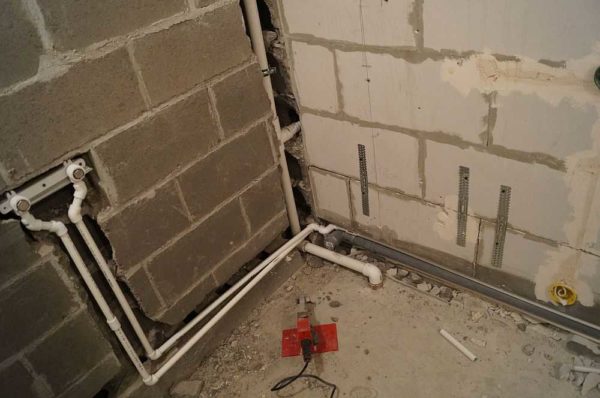

Скрытая укладка водопровода в процессе

Есть и еще одна сложность при скрытой прокладке водопровода — необходимость наличия каналов в стене (штроб), в которые укладывают трубы. Во-первых, не всякая стена позволяет делать в ней штробы. Например, в панельных домах, где толщина стены всего-то около 10 см делать канал глубиной 5-6 см точно не стоит. Плита потеряет значительную часть несущей способности. Чем это грозит объяснять, наверное, не надо. Во-вторых, прокладка штроб в стене — работа эта не самая легкая, даже при наличии перфоратора отнимает много времени. Так что минусов у такого варианта более чем достаточно.

Еще один тип скрытой подводки труб — за фальш-стеной. Для этого, отступив некоторое расстояние от основной стены, устанавливают каркас, а на него гипсокартон, на который затем укладывают плитку. Второй вариант фальш стены — из пластиковых панелей.

Можно трубы спрятать за фальш-стеной

Наружная разводка труб с практической точки зрения лучше — все на виду, доступно для ремонта в любое время. Зато страдает эстетическая сторона. Чтобы скрыть коммуникации их все — водопровод и канализацию — стараются прокладывать поближе к полу, потом надстраивают гипсокартонный короб со съемной крышкой или верхней частью. Так ко всем трубам есть свободный доступ, а сами они почти не видны.

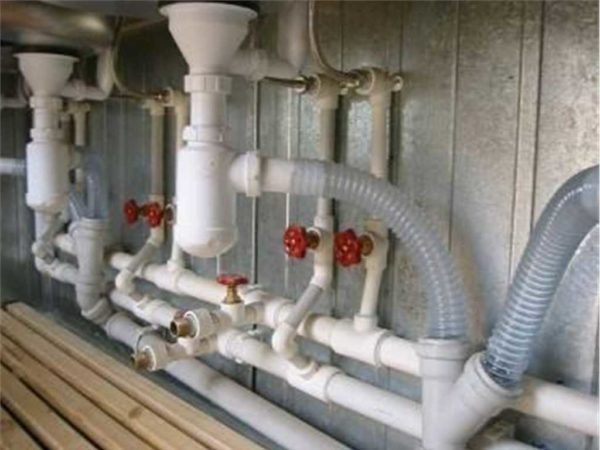

Наружная прокладка не столь эстетична

Способ укладки

В квартире или доме разводку водопровода делают двумя способами — последовательно подключая всех потребителей или ставя коллектор, от которого на каждый из приборов идет отдельная труба. Оба варианта не без недостатков.

При последовательном подключении труб уходит мало, но если подряд подключены более двух сантехнических приборов, при их одновременной работе напор может быть недостаточным. Такой тип разводки называют еще тройниковым — все отводы от основной магистральной трубы делают при помощи тройников (иногда — крестовин или уголков).

Последовательно подключенные потребители

При коллекторной разводке водопровода труб уходит много, кроме того требуется дополнительное оборудование — коллектор на водопровод. Так что эта схема разводки труб — дорогостоящая затея, зато давление на всех подключенных приборах, независимо от количества работающих, одинаковое.

Параллельное подключение — к каждому прибору от коллектора идет своя линия

Есть еще один нюанс: большое количество труб где-то надо уложить, причем компактно, а это совсем непросто. Потому такой тип разводки чаще используют при скрытой прокладке или при открытой, но в тех местах, которые требуют такого подключения или могут быть закрыты мебелью.

Например, в ванной или туалете подключаются всего два прибора. Там можно сделать последовательную разводку. На кухне подключается колонка (бойлер), кран на мойку, стиральная и посудомоечная машина. Вот в таком случае имеет смысл поставить на кухне коллектор, а от него уже развести ко всем потребителям отдельные ветки водоснабжения. Такой способ подключения называют смешанным — часть водопровода разводят при помощи тройников, часть — от коллектора.

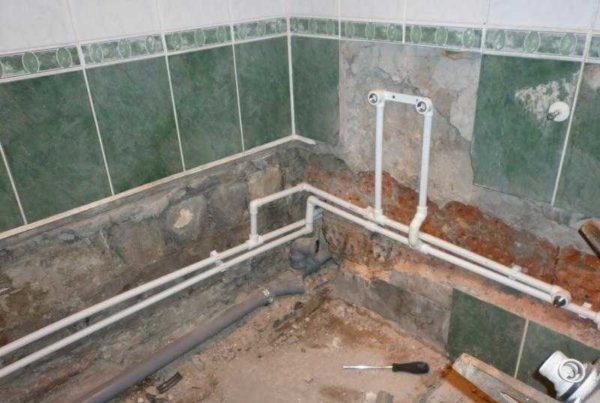

Трубы горячей и холодной воды укладывают параллельно

Обратите внимание на то, что если одновременно делают разводку холодной и горячей воды, трубопроводы укладывают параллельно. При срытой подводке имеет смысл подводку ГВС завернуть в теплоизоляцию — вода тогда действительно будет горячей и вы не будете обогревать стены. Если трубы полипропиленовые или пластиковые, это не так критично — полимеры имеют невысокий коэффициент теплопередачи. Для металла (любого — стали, нержавейки, оцинковки, меди) теплоизоляция очень желательна.

Разводка труб: правила

Как в любом деле, в сантехнике есть свои правила. Есть они и при прокладке водопровода. Если разводку водопровода собираетесь делать для себя, соблюдать их или нет решать вам, но лучше все сделать правильно. В правилах есть своя логика, которой придерживается большинство:

• Трубы должны идти параллельно, лучше чтобы они не пересекались. Прокладывать их лучше не наискосок, а вертикально и горизонтально. Особенно это правило важно при скрытом монтаже — так вы будете знать где проходят трубы и не сделаете в них дырку при попытке что-либо повесить/закрепить на стене.
• К местам стыков и соединений желательно иметь свободный доступ.
• Каждый отвод перед сантехническим прибором или бытовой техникой заканчивается запорным (шаровым) краном. Он необходим, чтобы можно было снять или отремонтировать прибор, не перекрываю подачу воды к другим потребителям.
• При разводке водопровода в квартире, после стояка ставить обязательно фильтр грубой очистки (дальнейшие фильтры по желанию, но этот должен быть).

Разводка труб идет разными диаметрами

Если присмотритесь, то увидите, что большая часть водопроводов сделана именно по этим правилам.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Про выбор труб из полипропилена читайте тут.

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Примеры схем

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.

Пример разводки труб по коллекторной схеме

Особенность этой схемы — на полотенцесушитель идет более толстая труба от ГВС. Сделано это чтобы обеспечить лучший нагрев.

Пример последовательной разводки — комплектация на входе в квартиру для повышения безопасности

При подводе к месту установки смесителя надо точно выдерживать расстояния

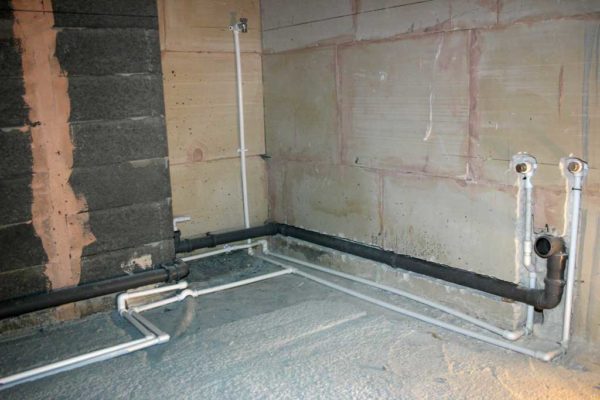

При скрытом монтаже водопровода часть труб можно спрятать в полу. Ремонтировать их будет невозможно, зато красиво…

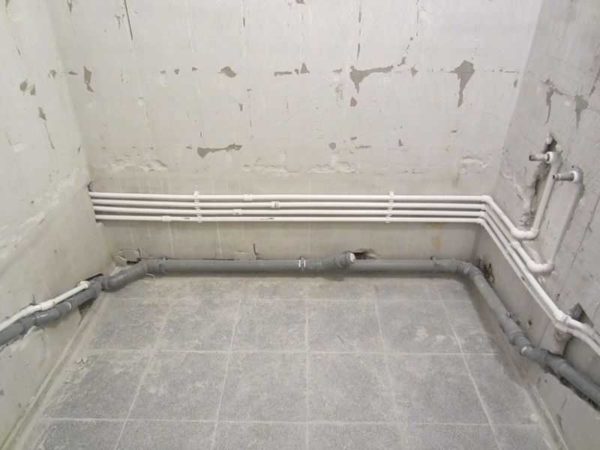

Трубы укладывают параллельно

На каждый отвод ставится вентиль

Способ спрятать трубы в ванной, проложенные вдоль стены

Тройниковая и коллекторная разводка труб в квартире — схемы монтажа

Тройниковая или коллекторная разводка труб водоснабжения в квартире будет лучше? Для того, чтобы ответить на этот вопрос, следует не только тщательно изучить принцип монтажа в обоих случаях, но и оценить плюсы и минусы каждого варианта. Сравнение особенностей монтажа и эксплуатации с условиями конкретного объекта (дома или квартиры) позволит сделать оптимальный выбор. Важность выбора нельзя недооценивать – от него зависит удобство использования систем водоснабжения (горячего и холодного), долговечность и ремонтопригодность коммуникаций.

Тройниковая схема и ее особенности

Технически тройниковая схема разводки водоснабжения в квартире является последовательным соединением – от стояка отходит одна труба, к которой при помощи тройников подключается сантехническое и другое водопотребляющее оборудование.

Плюсами такой системы являются:

• экономичность (при последовательном подключении требуется минимальное количество труб),
• простота монтажа.

Тройниковая схема разводки водопровода в квартире имеет и свои недостатки:

• большое количество соединений и последовательное подключение затрудняют поиск протечек,
• всегда существует риск появления перепадов давления в системе и снижения напора в наиболее удаленных от стояка точках при одновременном включении нескольких кранов,
• при необходимости выполнения ремонтных работ потребуется полное отключение водоснабжения, что представляет собой определенное неудобство,
• установка тройников не всегда удобна в условиях небольшого пространства.

Пример тройниковой схемы разводки водопровода

Тройниковые схемы водоснабжения рекомендуют выбирать для небольших квартир. При небольшом количестве точек потребления и их нахождении близко друг к другу многие недостатки становятся менее актуальными – согласовать водопотребление в этом случае значительно проще, а значит, риск снижения давления минимизируется.

При монтаже тройниковой схемы тройники часто скрываются в стенах или под полом, что усложняет осмотр коммуникаций, а при ремонте неизбежно приводит к повреждению отделки.

Коллекторная схема

Коллекторная разводка труб водоснабжения в доме дает возможность подключения большого количества точек потребления, в том числе, и на удалении от стояка. Коллекторная схема представляет собой параллельное подсоединение – к коллектору каждый элемент (кран, душ, унитаз, биде и пр.) подсоединяется при помощи индивидуального отвода, снабженного вентилем.

Достоинствами коллекторной схемы являются:

• постоянство давления вне зависимости от количества включенных сантехнических приборов,
• легкое обнаружение неисправностей на каждой отдельной линии,
• высокая надежность коммуникаций, обусловленная небольшим количеством соединений в системе,
• возможность перекрыть воду на требующей ремонта линии и сохранить возможность в это же время использовать другие линии (например, во время ремонта душа можно мыть посуду, умываться и т.п.),
• линии подключения коллекторной разводки легко маскируются в коробах, нишах и т.п., обеспечивая привлекательность внешнего вида помещений.

Коллекторная разводка труб водоснабжения в квартире имеет и свои недостатки:

• для ее реализации требуется большее количество труб,
• монтаж параллельных подключений более сложный (в том случае, если вы планируете выполнять его не самостоятельно, а с привлечением специалистов, сложность напрямую влияет на стоимость услуг).

Коллекторная схема разводки водоснабжения в квартире

Коллекторная разводка труб водоснабжения в квартире позволяет оптимизировать работу каждого прибора, входящего в ее состав. На индивидуальные отводы легко можно поставить фильтры или регуляторы давления в соответствие с характеристиками водопотребляющего оборудования и его требованиям к условиям эксплуатации.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

На заметку: Нужно отметить, что установка вышеуказанного оборудования в начале трубопровода также необходима и при последовательной схеме разводки труб водопровода в квартире.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Читайте также: Проточные фильтры для воды и их виды.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Совет: Разводка водопровода в квартире полипропиленом многими специалистами называется оптимальным вариантом – материал долговечен, устойчив к внешним воздействиям и удобен в монтаже.

О том, как провести монтаж водопровода из полипропиленовых труб своими руками, читайте в отдельной статье сайта.

Описание видов фильтров предварительной очистки находится здесь.

Если вам предстоит выбрать водонагреватель, то рекомендуем прочитать этот материал. В нем вы найдете сравнительный анализ накопительных и проточных нагревателей воды.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми.
