Установка датчика температуры теплого пола – необходимые инструменты и материалы + советы по выбору ближайшей веерной зоны, а также замена колпачка датчика на более производительный
Такой элемент как датчик теплого пола играет важнейшую роль в процессе работы всей системы, ее стабильности и долговечности. Неправильная установка грозит снижением общего ресурса, а также потерей гарантийного периода.
В процессе его установки, нужно, в первую очередь, сопоставить длину имеющейся гофры (о принципиальности ее применения речь пойдет немного ниже) и кабеля датчика. В нескольких случаях проводов может быть два – питание и передача сигнала сопротивления на терморегулятор. В таком случае, помимо длины, нужно учитывать и внутренний диаметр гофры. Для двух проводников с одним датчиком – 16 мм, для одного – 10 мм.
Стоит также отметить, что нужно соблюдать не только технологию монтажа, но и место размещения. Оптимальное размещение, несмотря на особенности прокладки и рельефа пола (ступеньки или ровный пол), – верная тепловая зона. Более простыми словами – датчик необходимо завести между первым и вторым витком, при этом соблюдая равное расстояние между ними.
Что необходимо для установки датчика теплого пола?
- Перфоратор (альтернатива зубило и молоток).
- Шуруповерт.
- Отвертка.
- Плоскогубцы.
- Коронка (насадка на перфоратор или дрель).
- Пластиковая гибкая гофротруба ДКС (желательно наличие внутренней протяжки).
- Клипсы (дюбели-хомуты используют как замену, если напольное покрытие утратило свою прочность).
- Соединительная коробка.
- Пластиковый подрозетник.
- Стяжки для соединения элементов прокладки.
Процесс монтажа

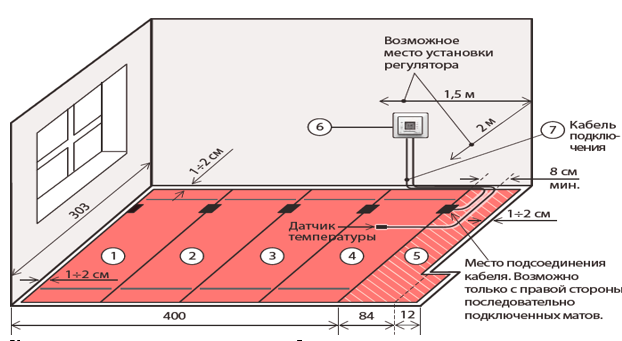

Шаг первый – разметка места установки терморегулятора и штробления углубления под датчик
Оптимальная высота размещения регулятора – 0,5 метра. Прибегнув именно к такому значению, штатного провода датчика хватит для протяжки в ближайшую веерную зону, минуя частую ошибку – установку в холодной зоне.
В случае с кабельным нагревательным проводником или готовыми тонкими матами на синтетической сетке, место установки может быть лишь одним, так как определяется выводом кабелей питания от крайней точки кабеля.
Корректировать расположение можно лишь в начале раскладывания теплого пола.
Используя дрель с насадкой-коронкой, выполнятся углубление, в которое устанавливается подрозетник. Именно в нем будет происходить соединение кабеля датчика с регулятором и, собственно, кабеля питания с вводом бытовой сети.
От полученного углубления, на глубину нижнего входного сквозного отверстия подрозетника, выполняется вертикальное углубление перфоратором. Аналогичное дублируется и на полу.
Место соединения двух вертикальных углублений не должно иметь острых углов, так как это может спровоцировать повреждение проводника в результате подвижности сооружения и цикличности нагрева или остывания бетонной стяжки.
Шаг второй – установка подрозетника и подвод сети электропитания
Монтаж подрозетника (коробки) выполняется на стартовую или финишную шпаклевку. После схватывания последней, в верхнее отверстие заводят провод 220 В. На данном этапе не стоит спешить с отделкой подвода сети, так как длины провода может не хватить для установки соединительной клеммной колодки.
Шаг третий – укладка гофры с температурным датчиком
В первую очередь, необходимо протянуть датчик с проводом по всей длине гофры. Именно в данном случае понадобится упомянутая ранее внутренняя протяжка. Сам датчик должен выступать за пределы гибкой трубки на несколько сантиметров. Верхнюю часть проводника в гофре заводят в подрезетник, в котором будет находится регулятор.
Стоит сразу отметить, что при условии установки нескольких систем теплых полов с аналогичными датчиками, можно использовать один регулятор. Достаточно выполнить сквозное штробление стены и завести кабель с другой комнаты на место установки регулятора. Выполнить это необходимо до момента установки подрозетника.
Шаг четвертый – герметизация
Все соединения гофрированной трубы, начиная от коробки на стене, и заканчивая выводом датчика в свободный выпуск, необходимо герметизировать. Части гофры соединяют изолентой, а сам датчик закрывают заглушкой. Соединение последней также дублируют изолентой.
Тщательная герметизация необходима для защиты внутреннего пространства от попаданий раствора бетона или шпаклевки, что позволит произвести замену датчика, если, конечно, такая необходимость возникнет в процессе эксплуатации.
Таким образом, становится совершенно ясно, что гофрированная мягкая труба служит проходным элементом для быстрой замены датчика теплого пола без удаления плитки или другого напольного покрытия.
Шаг пятый – выбор заглушки на датчик
Как правило, в комплекте с теплым полом уже имеется все необходимое, в том числе и заглушка. Если она пластиковая или резиновая, ее стоит заменить на медную, которая обладает более высокими показателями теплопроводности.
Если и такую заглушку найти достаточно сложно, можно изготовить ее самостоятельно. Для этого необходимо взять кусочек медной трубки на 15 и, соответственно, заглушку по ее размеру. Не нужно использовать никакие герметики и уплотнители. Это может влиять на актуальные показатели в процессе нагрева и остывания стяжки.
Очень редко в специализированных магазинах можно встретить керамические заглушки. О цене говорить не имеет смысла, так как размер изделия невелик. Керамика очень хорошо проводит тепло, но обладает существенным недостатком – ее невозможно разделить с основным массивом бетонной стяжки.
Шаг шестой – крепление датчика
Уже упакованный в гофру и заглушку датчик теплого пола необходимо закрепить. Для этого, край размещенный на полу, непосредственно перед заглушкой, крепят к полу строительной металлической лентой, точнее сказать ее небольшим кусочком. Проложенный рядом силовой провод питания нагревательного кабеля или тонкого мата скрепляют с гофрированной трубой пластиковыми стяжками.
Сила затяжки должна быть минимальной, что исключит вероятность изменения формы трубки. Это очень важно для проведения дальнейших манипуляций.
Шаг седьмой – замазка канавки с датчиком
Используя плиточный клей, можно замазать датчик на уровень с черновой бетонной стяжкой. Для начала последующих кладочных работ не нужно выдерживать никакой временной промежуток.
Истинное предназначение гофры
Датчик теплого пола, как и любой другой предмет электроники, может выйти из строя. Благодаря мягкой гофрированной трубе и внутренней протяжке, на которой был сделан акцент в начале статьи, можно легко заменить неисправный элемент контроля за температурой.
Для этого потребуется:
- извлечь терморегулятор из подрозетника, предварительно обесточив помещение;
- отсоединить от клеммной колодки и регулятора сам датчик;
- вытащить упомянутый через гофру;
- используя протяжку заправить фирменный датчик обратно, до упора
После этого, нужно установить регулятор на место и проверить правильность проведенного ремонтного мероприятия. Благодаря протяжке, головка датчика достигнет медной заглушки (своего выносного места) и не запутается на изгибе между полом и стеной.
Какую гофру лучше использовать?
Цвет, марка и состав не имеют значения. Играет роль лишь внутренний диаметр. Фирменные датчики, которые идут в комплекте с готовыми теплыми полами, вплотную проходят в 10 мм гофру. Последняя также входит в серийное оснащение.
Если же, по какой-либо причине, датчик будет меняться на совместимую, но неоригинальную модель, в процессе монтажа стоит использовать 17 мм гофру. Для ее укладки потребуется лишь сделать глубже канавку.
Нужно ли поднимать головку датчика как можно выше к верхнему слою стяжки?
В теплых полах для бытового сектора, головка датчика в медной трубке поднимается максимально высоко. В промышленных системах это делать необязательно, так как сечение и мощность кабельного нагревательного элемента значительно больше.
На что стоит обратить внимание при установке датчика?
При монтаже любой нагревательной системы, датчик температуры обязательно заводится в веерную зону прогрева. Минимальное расстояние датчика от стены составляет 0,5 метра, между второй веткой нагревательных элементов или тонким нагревательным матом. Это позволит корректно отслеживать температуру пола именно в этой точке. Показания, которые снимаются с веерной зоны, максимально отвечают действительности, даже если речь идет о сотых.
Расположение датчика терморегуляторы между первой линией укладки кабельного нагревательного элемента приведет к фиксации неправильных данных и, как следствие, уменьшение срока службы теплого пола. Это будет спровоцировано перегревами проводника или частыми циклами включения/выключения в минимальном временном промежутке.
Если речь идет об установке интеллектуального терморегулятора с выведенным датчиком, который вычисляет скорость нагрева и остывания стяжки, игнорирование упомянутого размещения нарушит функцию «предугадывания». Также стоит отметить, что значительная разница в показаниях между фактических и фиксируемым нагревом может привести к выбросу такой ошибки, как обрыв датчика. На самом деле, с датчиком все в порядке, просто он расположен в более холодной зоне и не видит изменений теплового фона при нагревании и остывании стяжки над нагревательным кабелем теплого пола.
Отсутствие информации по сопротивлению для терморегулятора чревато не только износом всей системы, но и сбоем внесенных программ прогнозирования, которые устранить можно лишь путем обращения в сервисный центр.
С механическими регуляторами ситуация обстоит проще. Никаких программ и настроек, лишь механические кнопки управления, которые задают нужную температуру по данным из датчика. Размещение последнего в первой линии или холодной зоне укажет на недостаточный нагрев. Переход из комфортного режима на усиленный нагрев спровоцирует не только износ матов и кабеля, но и оплавление контактов в узловой коробке, где соединяется бытовая сеть с самим потребителем.
Что делать если датчик установлен неправильно?
В процессе черновых работ исправить ситуацию очень просто. Достаточно проштробить канавку немного дальше и, используя дополнительный кусок гофры диаметром 10 мм, завести датчик немного дальше.
Недостаток длины кабеля датчика исправляют путем перемещения настенного регулятора ниже по уровню или добавлением провода аналогичного сечения с последующей изоляцией.
Если работы завершены и проведена чистовая отделка – уложен кафель, необходимо:
- удалить кусок плитки, под которой размещен датчик теплого пола;
- расчистить конец углубления, в котором уложена гофра;
- удалить пробку (заглушку) датчика;
- отрезать датчик от провода;
- добавить необходимую длину провода;
- запечатать удлиненную часть в новой гофре 10 мм;
- уложить в добавленную канавку;
- нанести плиточный клей и положить плитку.
После таких работ, выдержка до момента первого включения составит 18 дней.
Возможные варианты подключения датчика теплого пола
Несмотря на всю простоту описанного выше процесса, существует несколько способов подключения датчика, а именно:
- прямое подсоединение «кабель – термостат»;
- с использованием распаечного короба.
Выше рассмотрен первый вариант подключения, который, по большому счету, является самым распространенным и легко реализуемым. Его можно выполнить самостоятельно, не имея должного опыта.
Второй, считается более надежным, но при этом требует больше затрат, как материальных, так и временных. В данном случае датчик теплого пола выводится на отдельную линию электрощитка. Для этого необходимо купить и уложить медные силовые кабели 2,5 кв. мм.
Такой подход требует, помимо выделенной линии, установить УЗО в распределительный щиток, а также вмонтировать на линию автоматический выключатель, который разрывает цепь при возникновении коротких замыканий и перегрузок на выделенной линии. Повторное включение возможно спустя несколько минут – после остывания откидной пружины.
В помещении с самим полом, необходимо установить аналогичную ранее упомянутой подрозетницу, в которую и подвести силовую линию от общего щитка на клеммную колодку. На последнюю выполняется подключение самого датчика и его вывод.
Такая схема основывается именно на безопасности – проведении всей системы теплого пола через автомат защиты в общем распределительном щитке.
В процессе установки датчика теплого пола, лучше использовать оригинальные модели, которые поставляются в комплекте с нагревательным кабелем или тонким матом. Отдельное применение китайских датчиков чревато износом системы.
Правильное функционирование и отображение актуального сопротивления на терморегуляторе – следствие выбора оптимальной веерной зоны, в обход холодной.
Всю дистанцию, вплоть до заглушки, необходимо выполнять прямо. Допускается один поворот под 45 градусов. В противном случае, замена датчика окажется невозможной.
Установка и схема подключения датчиков температуры теплого пола, как выбрать и проверить
Если дом не отапливается, жить в нем невозможно. Удобный вариант отопительной системы – теплые полы. Их используют как для главного отопления, которое обеспечивает требуемый температурный режим, так и вспомогательного. Термоустройства требуют монтажа датчика температуры теплого пола, иначе в комнате будет либо слишком холодно, либо излишне жарко.
Устройство и назначение термодатчика
Термодатчик – важный элемент для обеспечения качественной работы теплых полов. От него данные поступают в термостат, а тот осуществляет регулировку температуры повышением либо понижением мощности.
Благодаря этому можно выставить комфортные температурные показатели в помещении, предотвратить перегрев и порчу напольного покрытия, существенно снизить траты за электроэнергию.
Температурный датчик устроен просто: два провода, подключенные к термопаре – два проводника, соединяющиеся с одного конца. Собственно они и являются узлом для измерения температурных показателей.
Перед заливкой стяжки проверяется работоспособность теплого пола и самого термодатчика. Для этого замеряется сопротивление каждой детали. Система работает, если отличие показателей от значений в техническом паспорте составляет не больше 10 процентов.
Особенности и преимущества
Если не установить терморегуляторы, невозможно контролировать температуру теплого пола. Это опасно перегревом устройства и созданием аварийной ситуации. Если говорить о преимуществах датчиков, нужно рассматривать: работает прибор за счет электричества либо без него. К достоинствам механического регулятора можно причислить небольшую цену и энергонезависимость. Из минусов отмечают относительно короткий период работы, повышенную инерционность.
Электрический прибор позволяет выставить точную температуру, им можно управлять дистанционно. Но стоит такое устройство больше.
Еще дороже – программируемый прибор, также работающий на электричестве. Хитрая электроника стоит на страже безопасности дома: по достижению установленной температуры терморегулятор отключает нагрев. Причем он может запрограммировать подключение и выключение на требуемое время, что экономит электричество, пока люди отсутствуют в квартире.
Есть варианты температурных регуляторов, которые оборудованы внешним ИК-датчиком. Он способен определять температуру полового покрытия. Устройство запитывается от батарейки, и закрепляется на стенке посредством липучки.
Виды датчиков
Термодатчики, измеряющие температуру системы «теплый пол», подразделяют по месту монтажа. Внешние варианты выявляют степень нагрева воздуха в помещении. Бывают двух типов: встроенные в термостат либо подключающиеся к нему отдельно. Монтаж внутреннего термодатчика выполняется вместе с греющим элементом.
Функции и выбор терморегулятора
Выбирая регулятор для теплого пола, надо принимать во внимание следующие характеристики:
- Технические параметры. Подумайте, какой прибор подойдет – механический, электрический либо программируемый.
- Метод установки – накладной, встраиваемый либо для крепления на DIN-рейку.
- Стилистика. Терморегулятор может быть разного оттенка и формы (квадрат, круг).
- Число каналов. Приборы бывают одноканальными либо двузонными.
Также различается управление – оно может осуществляться механически, электронно либо сенсорно.
Типы термодатчиков
Классификация терморегуляторов по принципу действия рассматривалась при обзоре их достоинств и недостатков. Но как они работают, стоит узнать подробнее.

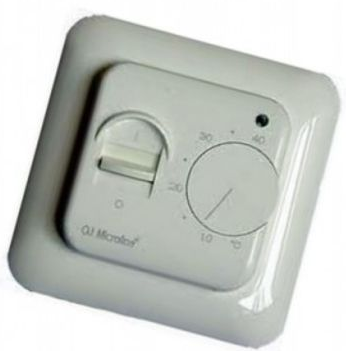

Электронно-механический
Наиболее простой и недорогой тип регулятора. Его главной рабочей деталью является особая металлическая пластина, реагирующая на увеличение либо уменьшение температуры. Включение и отключение системы происходит за счет изменения кривизны пластинки при нагреве и остывании. Выставить точное температурное значение на таком регуляторе не выйдет.

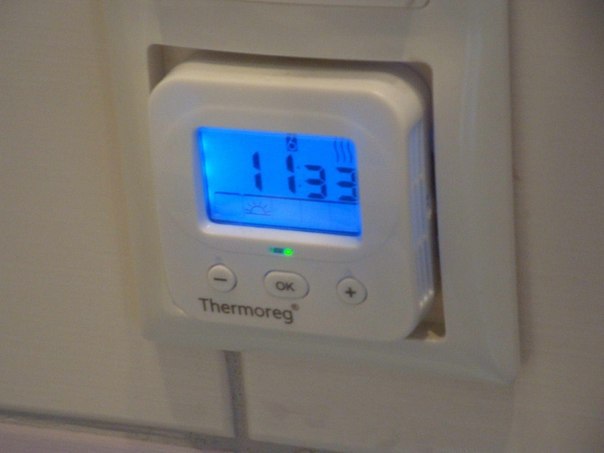

Электронный
В приборе установлен специальный элемент, вырабатывающий особый сигнал. Мощность зависит непосредственно от значений температуры внешней среды. На подобных устройствах можно выставить точные показатели температуры подогрева до доли градуса. Управление системой осуществляется посредством кнопок и небольшого экрана.

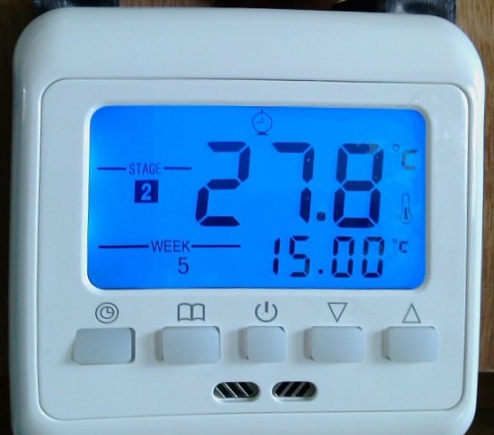

Программируемый
Самый дорогостоящий из термоэлементов. На нем можно выставить определенные значения, по достижению которых вся система включается либо отключается регулятором. Благодаря прибору в помещении создается микроклимат, который подходит конкретному человеку. Есть возможность настройки терморегулятора так, чтобы включение системы осуществлялось в определенное время. То есть нагрев полов происходит перед приходом хозяина домой, и при этом электричество не расходуется, когда владельца нет.
Многие модели выполнены в ярком и стильном дизайне, а также оснащены жидкокристаллическими экранами, которые отображают информацию и способствуют точной настройке.
Правила выбора датчика
Температурный датчик для теплого пола выбирается с учетом таких характеристик, как мощность, тип верхнего покрытия, метод установки и оснащенность дополнительным функционалом.
Мощность
Значение должно непременно отвечать требованиям и нагрузке теплого пола. Иначе работа датчика будет некорректной. При мощности нагревательного элемента больше, чем у самого регулятора, возникает необходимость дополнительной установки между ними магнитного пускателя – для предотвращения поломки приспособления из-за повышенной нагрузки.
Набор функций
Теплый пол управляется посредством электроблока, который позволяет настроить работу элементов нагрева. На современных регуляторах есть такой функционал, как запуск и обесточивание системы, регулировка температурных режимов, а также настройка периодичности подключения и выключения нагревательного элемента.
Простота использования
Если вы считаете, что не разберетесь с программированием, то не следует приобретать сложное устройство. Даже принимая во внимание всю его функциональность. К примеру, людям в возрасте довольно проблематично разобраться с программируемыми приборами. Им лучше выбрать механический вариант.
Легкость в подключении
В сопроводительной документации к терморегулятору всегда указывается как подсоединить датчик теплого пола. Клеммы размещаются с краю на одной из сторон управляющего блока. Подключив электропровода по схеме, потребуется провести проверку работоспособности обогревательной системы. Для этого измеряют сопротивление на выводах термодатчика и греющего электрокабеля либо подключают теплый пол и увеличивают температурные значения с нуля до показателя, рекомендованного по СНИПу, то есть до 30°C.
Внешний вид
Термодатчик должен быть не только функционально понятен, но и привлекателен по дизайну. Современные регуляторы выпускаются в различных цветовых и фигурных вариациях. Можно подобрать вариант, гармонирующий с интерьером помещения.
Особенности выбора в зависимости от напольного покрытия
Подразделяются датчики для системы «теплый пол» и от того, под какой тип покрытия они устанавливаются. При этом различается монтаж.
Под мягкое покрытие
Температурный датчик, монтируемый под ковролиновое, линолеумное, пробковое покрытие – цилиндр небольшого размера, крепящийся на конце отрезка кабеля. Ставят его, когда стяжка полностью схватится. Для этого в ней проделывают узкую канавку.
Под твердое покрытие
Монтируются, например, под дерево, плитку. Термодатчик здесь габаритнее, покрыт гелем, защищающим от повреждений. Монтаж его несколько сложнее и может быть прямой или с применением монтажной коробки.
Последовательность монтажа
Прежде чем устанавливать регулятор, непременно ознакомьтесь с прилагаемой технической документацией. Термостат лучше всего монтировать рядом с розетками на высоте от пола 60–100 см. Перед установочными работами отключите электричество в домашней сети.
Напрямую
Чтобы установить термодатчик подобным методом, регулятор и нагревающий кабель соединяют напрямую. При таком типе подключения сам греющий элемент идет в одной связке с термостатом.
С применением распаечной коробки
Эту деталь используют в качестве промежуточной между термоустройством и нагревающим элементом. Схема подсоединения такая: от регулятора до распаечного блока протягивается один кабель, а к нагревающему проводу – другой.
Для того чтобы смонтировать регулятор потребуется: гофротрубка, отвертка, крепежные винты, монтажная коробка, уровень, индикатор.
Пошаговая инструкция по установке:
- В стенке вырезается отверстие под коробку для монтажа термоустройства. Ниже проделывается штроба для протяжки электропроводов. Коробка ставится на нужное место.
- Выполняется протяжка электропроводки. Кабель питания и элемент термодатчика подсоединяются к распаечной коробке.
- Электропровода подключаются к термостату, после чего он монтируется в коробку и крепится.
- Основные системные узлы подсоединяются соответственно техдокументации к изделию.
- По окончанию устанавливается по уровню лицевая панель и крепится посредством винтов.
Постоянная эксплуатация системы обогрева должна начинаться не ранее чем через 3–4 недели после заливки стяжки. А если выбрали плитку – после ее укладки. Под действием тепла стяжка может просто полопаться.
Как правильно заменить
Как и любое устройство, термоэлемент может сломаться, и его потребуется поменять. Если устройство находится в гофре, даже при монтаже под твердое покрытие можно просто вытащить неисправный прибор и поставить новый.
Если теплый пол укладывается, к примеру, под ламинат, допускается установка датчика без допзащиты. Когда потребуется замена, придется демонтировать покрытие в месте расположения термоэлемента.
Что делать, если датчик не установлен
Самое простое решение – это подсоединить термоустройство, в которое встроен контрольный термодатчик, отключающий нагревающий провод при прогревании воздуха до необходимой температуры.
Если же теплый пол нужен только для того, чтобы по поверхности было приятно ходить, подойдет термостат с плавным режимом регулировки мощности в диапазоне от 0 до 100 процентов.
Работает терморегулятор по принципу таймера. К примеру, при установке на 80 процентов на протяжении 10 минут электричество поступает на нагревательный элемент 8 минут, а 2 минуты – нет.
Есть регуляторы, которые способны автоматически переходить в режим таймера.
Как проверить температурный датчик
Чтобы узнать, почему не работает термодатчик, можно применить мультиметр:
- Выполняется тестирование вводной линии. Надо подать электропитание и проверить есть ли напряжение в проводах.
- Если неполадок не обнаружено, тестируется выводная линия. Греющий кабель отсоединяется от регулятора и включается питание.
При отсутствии напряжения на выходных клеммах, можно сказать, что термоустройство пришло в негодность. Его извлекают и заменяют новым.
Обзор производителей
Изготовлением теплых полов занимается много компаний. Наиболее популярными являются бренды Devi, AEG, Thermo Industri AB. У датчиков каждого производителя есть свои особенности.
Устройства Devi
Регуляторы температуры этого бренда работают с любыми типами нагревательных элементов. Они разделяются на механические и электронные, с обыкновенным либо сенсорным управлением. Кроме этого в линейке регуляторов Devi имеются модели, управляемые дистанционно через смартфоны.
Достоинства устройств этого бренда:
- наличие моделей для установки на улице;
- экономия на работе приборов отопления до 30 процентов;
- доступность управления через Интернет.
Преимуществом является и разнообразие вариантов для решения любых задач.
Регуляторы AEG
Термодатчики германского бренда относятся к премиум-классу. Отличное качество гарантирует долговечность и бесперебойную работу. Но и стоят такие устройства немало.
Ассортиментная линейка широка: от простых базовых устройств до «интеллектуальных» термодатчиков, которые полностью контролируют работу теплого пола и микроклимат в помещении.
Но даже базовые модели обладают многими достоинствами:
- поддерживают температурные показатели на необходимом уровне;
- управляются очень просто – ручным включением и выключением клавиши;
- благодаря удобному управлению подойдут для пожилых людей, не знакомых с программированием.
К устройству может быть подключен внешний таймер для контролирования режима понижения температуры.
Приборы Thermo Industry AB
Подобные терморегуляторы устанавливаются исключительно в помещениях. Способны управлять элементами подогревающего кабеля либо термомата. Разработаны модели, идеально подходящие под паркет или ламинат. Большинство приборов оборудовано интеллектуальными измерителями температуры воздуха.
Электронные устройства способны настраивать нагрев с точностью до 1°С.
Применяются для систем антиобледенения, если есть возможность совместить их с терморегулятором в доме. Встроенные датчики интеллектуального подогрева дают возможность снизить потребление электричества, а шведское качество гарантирует долгие годы эксплуатации.
Эксплуатационные правила
Чтобы терморегуляторы работали без проблем, их нужно устанавливать и эксплуатировать правильно:
- Прибор нельзя монтировать рядом с дверью.
- Высота установки не должна быть больше 100 см.
- Устройствам нужна защита от прямых лучей солнца.
- Регулятор запрещено накрывать шторами либо гардинами.
- Термостат следует регулярно очищать от грязи и пыли, но без применения растворителей.
Регуляторы не применяют, если температура в жилом доме или квартире выше сорока градусов. Недоукомплектованный прибор к энергосети подключать нельзя. Также перед первым включением нужно обесточить дом.
Если следовать этим правилам, срок службы термодатчика составит не меньше десяти лет. Допущенные при установке и эксплуатации небрежности способны сократить этот период в два раза.
Теплый пол не может функционировать без термодатчиков. Это устройство приводит в действие саму схему нагрева, поддерживая нужное температурное значение в квартире и отключая при превышении заданных показателей.
Выбирать терморегулятор нужно тщательно, проанализировав все необходимую информацию о конкретной модели.
Терморегулятор для теплого пола: принцип работы + разбор видов + советы по установке
Термоэлементы теплого пола не контактируют с обогреваемым ими воздухом, поэтому контроль температуры в помещении осуществляет внешнее устройство – терморегулятор. От его функционала зависит размер расходов электроэнергии. Согласитесь, для взвешенной покупки стоит разобраться в характеристиках и возможностях прибора.
Мы расскажем о том, как купить наиболее подходящий вам терморегулятор для теплого пола. В представленной нами статье описаны его разновидности, различающиеся типом управления, вариантом фиксирующего температуру устройства и способом монтажа. Приведены советы, облегчающие выбор оптимальной модели.
Принцип работы терморегулятора
Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.
Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.
Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя.
Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.
Виды устройств по типу управления
Регуляция работы СТП осуществляется специальным устройством, которое обычно навешивается на стену. Оно имеет размеры стандартного клавишного выключателя и может оснащаться механическим, электронным или программируемым интерфейсом.
Механические без электроники
Механический терморегулятор не предусматривает наличия в своей конструкции электронных компонентов. Электрические провода к СТП идут непосредственно через прибор, что добавляет проблем при его монтаже.
Функцию термодатчика в механическом регуляторе выполняет обычно биметаллическая пластина, которая в холодном состоянии замыкает контакты нагревательных матов. При увеличении температуры в помещении она выгибается и рассоединяет электрический контур, в результате теплогенерация прекращается.
Интерфейс регуляции представлен колесиком, вращая которое можно настраивать температуру в помещении.
Такое устройство прибора имеет свои преимущества:
- Низкая цена.
- Простота эксплуатации.
- Возможность работы при низких температурах.
- Надёжность.
- Независимость от перепадов напряжения.
- Длительный срок службы.
- Автоматическое включение после отключения электроэнергии.
Простота механического терморегулятора обусловливает и его недостатки, которые могут быть критичными:
- Минимальная функциональность.
- Отсутствие возможности дистанционного управления.
- Большая погрешность.
- Наличие щелчков при изгибах биметаллической пластины.
Несмотря на простоту, механические терморегуляторы прочно держатся на потребительском рынке благодаря высокой надежности, простоте и взаимозаменяемости.
С электронным механизмом
Внешний вид электронных терморегуляторов для электрических теплых полов может и не отличаться от механических устройств. Основная разница заключена во внутренней начинке прибора.
Электронные регуляторы теплого пола состоят из таких компонентов:
- Корпус.
- Контролирующая микросхема.
- Встроенный или внешний температурный датчик.
- Электронный ключ для включения и отключения подачи электроэнергии к нагревательным матам.
Настройка температуры в электронных терморегуляторах может производиться с помощью сенсорного дисплея, кнопок, регулировочного колеса или комбинации этих способов.
Некоторые модели поддерживают мультизональное регулирование температуры, при котором к контролирующей микросхеме независимо подключаются несколько изолированных зон теплого пола со своими датчиками.
К преимуществам электронных приборов относят:
- Возможность установки выносного термодатчика в произвольном месте помещения.
- Наличие дисплея, отображающего текущую и заданную температуру.
- Возможность мультизонального управления нагревом.
- Точность термодатчика до долей градуса.
- Индикация в случае ошибки или поломки.
- Возможность комплектования выносным блоком дистанционного управления.
Недостатки электронного терморегулятора обусловлены в основном наличием у него микросхемы.
К минусам относят такие характеристики:
- Зависимость стабильности работы контролирующей микросхемы от перепадов напряжения.
- Сбои в настройках при кратковременном отключении электроэнергии.
- Более высокая цена, чем на механические приборы.
Механические терморегуляторы стоят всего лишь на 15-25% дешевле своих электронных аналогов, поэтому при отсутствии перепадов напряжения в сети выбор между этими двумя типами устройств определяется преимущественно их внешним видом.
Эффектно выглядящие светящиеся дисплеи часто являются основным мотивирующим фактором при покупке конкретной модели термостата.
Программируемые электронные приборы
Основным отличием программируемых терморегуляторов от обычных электронных устройств является расширенный функционал контролирующей микросхемы. Этот вид приборов позволяет настраивать различную температуру в комнатах в зависимости от времени суток.
В результате пользователи получают огромное преимущество в виде экономии электроэнергии за счет снижения нагрева воздуха в пустующем доме
В программируемых терморегуляторах также может быть предусмотрена функция удаленного управления со смартфона через Wi-Fi.
К недостаткам таких устройств можно отнести дороговизну и сложность настройки при отсутствии навыков обращения с техникой. В остальном плюсы и минусы программируемых терморегуляторов такие же, как и обычных электронных.
С дистанционным блоком управления
В электронных и программируемых терморегуляторах внутренние компоненты могут быть разнесены в два блока: основной и мобильный. К основной коробке подходят электрические кабели и подключаются проводные термодатчики. Она может быть расположена в любом удалённом месте комнаты, что облегчает проведение монтажных работ.
А питающийся от батареек мобильный блок используется в качестве пульта управления. Он может лежать на столике или навешиваться на стену. Дополнительно в пультах могут устанавливаться внешние термодатчики, измеряющие температуру окружающего воздуха. Такие устройства удобны тем, что позволяют прятать регулировочный механизм от маленьких детей.
Виды термодатчиков для систем теплого пола
Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.
Термодатчики бывают четырех типов:
- Для определения температуры воздуха.
- Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
- Для определения температуры поверхности пола контактным способом.
- Комбинированные.
Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.
Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.
Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.
Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при монтаже теплого пола как дополнительной системы отопления.
К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.
Правила монтажа терморегулятора
К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.
Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.
Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:
- Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
- Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
- Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
- При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
- Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
- Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
- При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
- Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
- Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
- При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
- Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
- Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.
Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.
Советы по выбору приборов
При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы напольной греющей системы и самого прибора.
К таким особенностям выбора относят следующие правила:
- Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
- Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
- Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
- Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.
Также при выборе прибора необходимо учитывать его дизайнерское исполнение.
Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.
Выводы и полезное видео по теме
Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.
Видео #1. Классификация и принцип действия терморегуляторов:
Видео #2. Подробная настройка программируемого терморегулятора:
Видео #3. Монтаж датчика температуры в полу:
Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.
А как вы выбирали, крепили и подключали терморегулятор для системы напольного обогрева? Поделитесь, что для вас стало решающим ориентиром? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте полезные рекомендации и фото по теме статьи.
Как выбрать терморегулятор для электрического и водяного теплого пола
Электрические и водяные системы напольного обогрева неспособны самостоятельно поддерживать заданную температуру в помещениях частного дома. Хозяин приспосабливается регулировать мощность котла или греющих контуров вручную, добиваясь комфортной температуры воздуха. Чтобы организовать автоматическое управление микроклиматом, нужны терморегуляторы для теплого пола (ТП), устанавливаемые в каждой комнате. Цель публикации – описать существующие виды термостатов, способы установки и схемы подключения регулирующих устройств.
Как работает терморегулятор
Выносной термостат напольного отопления – это автоматический выключатель, который разрывает либо замыкает электрическую цепь после достижения установленной пользователем температуры. В результате нагрев прекращается или же возобновляется. По принципу работы регуляторы теплого пола делятся на 2 вида:
- Механические с термодатчиком в виде биметаллической пластины. От нагрева данный элемент изгибается и в определенный момент разрывает цепь. Затем пластинка охлаждается, выпрямляется и снова замыкает контакты.
- В электронных (релейных) регуляторах датчиком температуры выступает терморезистор, меняющий сопротивление электрическому току в зависимости от нагрева. Микросхема-контроллер фиксирует это изменение и отдает команду реле, обмотка размыкает контакты, цепь разрывается.
Устройство простейшего терморегулятора с биметаллической пластиной
Справка. Электронные приборы оснащаются собственным источником (батарейками) либо подключаются к домовой сети. Простейшие механические терморегуляторы работают без внешнего электропитания. Это не является преимуществом, поскольку для управления водяными ТП все равно требуется электричество.
Теперь поясним, как с помощью комнатных термостатов реализуется автоматическое регулирование теплого пола. Электрические греющие контуры (кабельные секции, инфракрасная пленка) работают так:
- Установленный в помещении термостат подключается в разрыв главной силовой линии электропитания. Пока в комнате холодно, цепь замкнута.
- Домовладелец настраивает на приборе желаемую температуру, включается нагрев. Когда она достигает требуемого значения, срабатывает термодатчик, цепь размыкается, силовая линия обесточивается.
- После охлаждения на 0.5–1 градус подача электропитания возобновляется, нагрев продолжается. Кстати, разница между температурами включения/выключения зовется гистерезисом.
Термоэлектрические приводы, работающие с комнатными термостатами, накручиваются на клапаны распределительного коллектора
Принцип работы терморегулятора для водяного теплого пола такой же. Только реле размыкает цепь питания термоэлектрического привода (иначе – сервопривода). Он стоит на распределительном коллекторе ТП и закрывает/открывает подачу теплоносителя в греющий контур.
Сервоприводы ставятся на каждую петлю, подключаются к отдельным регуляторам, расположенным в разных комнатах. Как работает автоматизированная система водяного напольного отопления, смотрим на видео:
Термостаты для электрических и водяных ТП – в чем разница
На самом деле разницы никакой нет, в обоих случаях терморегулятор выполняет одну функцию – включает либо выключает нагрев, прерывая подачу напряжения к исполнительному элементу – нагревательному кабелю или сервоприводу. Но для работы с электрическими полами подойдет не каждый прибор, например, чисто механическое устройство применять нельзя. Поясним почему:
- Нагрев электрического ТП контролирует выносной датчик, расположенный в полу между петлями резистивного кабеля. Он позволяет ограничить максимальную температуру напольного покрытия, защитить кабельную секцию от перегрева.
- В механических терморегуляторах стоит пластина, реагирующая на изменение температуры воздуха. Прибор не рассчитан на подключение внешнего термодатчика, поэтому «не видит» степень нагрева стяжки пола.
- Пленочный теплый пол работает аналогичным образом. Когда требуется регулировать температуру воздушной среды, выбирается релейный термостат, оснащенный внутренним датчиком и клеммами для подключения внешнего.
Электронагревательные ТП всегда монтируются с датчиком-терморезистором, измеряющим температуру пола
Примечание. Контроллер терморегулятора одновременно обрабатывает сигналы напольного и встроенного датчика. Когда 1 из 2 терморезисторов показывает достижение установленного порога температуры, электрический подогрев выключается.
Для регулировки водяных греющих контуров применяется воздушный датчик теплого пола, выносной измеритель ставится по желанию или в случае необходимости. Например, для контроля краевых зон, которые сильно охлаждаются. Температуру теплоносителя ограничивает регулирующая арматура на коллекторе – термоголовки RTL либо смесительный клапан с накладным/погружным датчиком.
4 вида регуляторов теплого пола
По функциональности терморегуляторы можно условно разделить на 4 разновидности:
- механические, работающие по температуре воздуха;
- релейные с минимальным набором функций и встроенным воздушным датчиком;
- электронные устройства на 2 термодатчика с дисплеем и возможностью программирования;
- то же, с wi-fi модулем дистанционного управления.
Дополнение. По способу подключения терморегуляторы делятся на проводные и беспроводные. В первом случае прибор присоединяется к цепи электропитания напрямую, во втором – через специальный релейный блок с ресивером – приемником радиосигналов.
Любой из перечисленных термостатов может иметь 2 или 3 коммутационных контакта. В чем разница:
- 2-контактный регулятор «умеет» только разрывать цепь (отключать питание) при достижении температурного порога.
- Универсальный 3-контактный прибор одновременно замыкает первую линию и размыкает вторую.
Последний пункт требует разъяснения. Если терморегулятор управляет сервоприводом типа NO (нормально открытый), то для перекрывания теплоносителя нужно наоборот подать напряжение, а не отключить. Значит, при достаточном нагреве помещения цепь должна замыкаться, провода подключаются к клеммам №2 и №3 термостата.
Термоэлектрический привод для водяного пола типа NC нормально закрыт при отсутствии напряжения. Чтобы прекратить подачу теплоносителя в контур ТП, регулятор должен обесточить сервопривод. Тогда кабель присоединяется к контактам №1 и №3, как показано на схеме.
Когда реле срабатывает, третий контакт замыкается со вторым, а линия на первой клемме обесточивается
Простейший механический термостат способен лишь поддерживать температуру помещения на одном заданном уровне, работая в паре с сервоприводом NC теплого водяного пола. Более продвинутые электронные регуляторы имеют множество дополнительных функций:
- возможность подключения 2 температурных датчиков;
- 3 коммутационных контакта;
- режим защиты от замерзания – включение нагрева в случае охлаждения дома до +3…5 °C;
- регулирование величины гистерезиса;
- сенсорный дисплей управления, показывающий время, дату и контролируемую температуру;
- термостат программируется на сутки/неделю вперед, количество событий в день – 6 и более;
- индикация неполадок, самодиагностика, самообучение;
- встроенный модуль wi-fi для управления термостатом через приложение смартфона.
Первые 3 функции имеются практически во всех релейных терморегуляторах. Если хотите получить больше, придется купить цифровую модель прибора.
Справка. Цена электронного термостата с кнопочным управлением BasicPlus от бренда Danfoss составляет 20 евро. Аналогичный прибор с ЖК-дисплеем обойдется уже в 40 €, программируемая модификация WT-P стоит 54 €. Китайские аналоги в 2–3 раза дешевле.
Советы по выбору прибора
Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.
Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:
- Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства.
- Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика. Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт).
Пример технических характеристик регуляторов бренда «Теплолюкс»
Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.
Справка. Обычно блоки-коммутаторы имеют 1–2 релейных выхода для подключения циркуляционного насоса либо горелки котла. Коммутационное устройство компании Danfoss стоит около 100 евро, беспроводной регулятор TP5001A-RF – 82 €, ресивер типа RX на 3 термостата – 95 €.
Монтаж и подключение терморегулятора
Перед установкой внимательно прочитайте инструкцию по эксплуатации прибора. Обычно там содержатся следующие указания по монтажу:
- высота термостата над уровнем пола – 1.5…1.7 м;
- не размещайте регулятор с воздушным датчиком вблизи источников тепла или холода – радиаторов отопления, кондиционеров, вентиляционных отверстий;
- технологический отступ от оконных и дверных проемов – 1 м (минимум);
- соблюдайте максимальное расстояние между терморегулятором и распределительным коллектором водяных ТП (длина кабеля указывается в инструкции);
- внешний датчик располагается ровно посередине между петлями напольного обогрева на расстоянии 500 мм от стены;
- термодатчик пола монтируется внутри гофротрубы, он должен легко вытягиваться после заливки стяжки.
Приборы накладного типа прикручиваются напрямую к стене, проводка закладывается в штробах. Под встраиваемые термостаты делается углубление, ставится обычный подрозетник.
Совет. Для присоединения регулятора используйте двухжильный медный кабель сечением 0.75 мм². Схема подключения контура электрического теплого пола с наружным датчиком выглядит так:
Если кабельная нагревательная секция потребляет больше мощности, чем способен коммутировать терморегулятор, нужно задействовать в схеме модульный контактор. Указанный исполнительный элемент устанавливается на стандартную DIN-рейку.
Здесь терморегулятор подает управляющий сигнал на контактор, а тот размыкает силовую линию
Некоторые версии термостатов имеют контакт для подсоединения таймера. Такое решение позволяет 1 раз в сутки снижать температуру в комнате на 5 градусов, не приобретая дорогой цифровой модели прибора. Схема с таймером представлена ниже.
Латинская буква L на схеме обозначает фазный провод, N – нулевой (нейтраль)
Перейдем к водяным теплым полам. Простейший способ – подключить терморегулятор к сервоприводу напрямую (последовательно). Только сначала выясните тип привода, «нормально открытый» нужно стыковать с замыкающим контактом прибора, «нормально закрытый» – с размыкающим. Зачастую производители ставят на клеммах соответствующую маркировку – NO или NC. Контакт COM – общий.
Чтобы реализовать многозональное напольное отопление частного дома с беспроводными терморегуляторами, воспользуйтесь следующей принципиальной схемой. Здесь не указаны номера клемм и другие подробности, поскольку оборудование разных производителей отличается маркировкой.
Справка. Коммутационные панели, ресиверы-приемники и модули wi-fi выпускают многие известные производители – Legrand, Danfoss и прочие. Как функционирует связка термостат – коммутационный блок, рассказывается на видео.
Напоследок о настройке температуры
Чтобы настроить каждый терморегулятор теплого пола и проверить работоспособность системы в целом, следует включить нагрев и выставить на всех приборах желаемую температуру. Учтите, дом нужно прогреть полностью. Оптимальный режим работы котла – 60 °C, если теплогенератор начнет «тактовать» (часто отключаться и стартовать), лучше снизить мощность.
Суть настройки заключается в подборе комфортной температуры во всех жилых помещениях. Показания дисплея термостата не всегда соответствуют нашим ощущениям, так что установки придется корректировать в процессе эксплуатации. Отдельный вопрос – программирование нагрева по графику, данная процедура описывается в инструкции конкретного прибора.
Как работает датчик температуры для теплого пола: инструкция, схема, виды, общий обзор от мастера + фото
Так уж сложилось, но мы живем в регионе, где практически половина года может быть холодной или просто прохладной. В таких условиях надо позаботиться о достойном обогреве частного дома или квартиры. Из множества разных способов можно выделить один особенно интересный – подогрев пола, который может выступать как вспомогательным отоплением, так и основным.
Поэтому хотелось бы сегодня поговорить о том, как работает датчик температуры для теплого пола, его особенностях, видах, монтаже и многом другом. Итак, начнем.
Краткое содержимое статьи:
Зачем нужен датчик температуры
Любая система отопления должна иметь определенные детали – некоторые из них необходимы для ее работы, другие же используются для более удобного использования или контроля. Именно к последним и относится датчик температуры в целом.
Даже с самым обычным отоплением, если оно автономное, нередко устанавливаются определенные системы, одна из которых отвечает за контроль уровня температуры.
Если посмотреть на фото датчика температуры теплого пола, то можно заметить, что визуально он обычно из себя представляет довольно простой прибор, который помогает собирать данные о температуре в определенных местах. Зачем он нужен?
Прежде всего стоит отметить, что система подогрева пола может функционировать вполне успешно и без него, ведь наиболее важной деталью является сам термостат, который дает возможность регулировать уровень нагрева.
Он является практически обязательной деталью для любого типа автономного отопления, а потому устанавливается на всех котлах.
В то же время датчик температуры в теплом полу нужен для того, чтоб вы могли контролировать именно уровень нагрева. Все дело в том, что в зависимости от типа самого пола, его отдельные участки могут в какой-то момент либо перестать работать, либо начать обогревать не столь эффективно, как это было задумано.
В такой ситуации хорошо будет, если вы сможете максимально быстро обнаружить проблемный участок, ведь может случиться и обратное – отдельные элементы могут начать греться более сильно, такое ведь тоже случается.
На этот случай вместе с теплым полом устанавливаются сразу несколько датчиков температуры, которые помогают следить за общей ситуацией.
Виды датчиков температуры
В зависимости от вида может меняться инструкция для датчика температуры теплого пола. Всего датчики делятся на две крупных категории – для считывания температурных показателей напольного покрытия и для воздуха в помещении.
В зависимости от этого может изменяться как конструкция датчика, так и его установка. Начнем из первого варианта, который предусматривает монтаж под напольное покрытие.
В этом случае мы должны сразу сделать разделение на мягкое покрытие и жесткое. К первым относится линолеум, паркет, ламинат, обычная доска и так далее. Вторая категория осталась для теплого пола, который монтируется и потом заливается бетоном, цементом, разными видами стяжки или плиткой.
Во всех случаях у датчика одна и та же конструкция – провод, на конце которого находится термоэлемент для сбора температурных данных, который помещается в пластиковую или стеклянную колбу, реже керамическую.
Если же пол будет не разборной, то и сам элемент надо будет помещать в дополнительную защиту, чтоб ему ничего не навредило. Как видите – выбор напольного покрытия влияет на то, как надо установить датчик температуры.
Монтаж датчика температуры
Начнем с простого варианта – датчика для контроля температуры воздуха в помещении. Чаще всего используется именно такой вариант, особенно, если теплый пол является основным видом отопления помещения.
В этом случае он часто располагается именно в самом термостате – в зависимости от его сложности, они могут иметь общий интерфейс управления в виде сенсорной панели, все благодаря современным технологиям.
Но также все еще нередко используются аналоговые элементы управления – физические переключатели и регуляторы.
С технической точки зрения, в последнем случае будет проще проверить датчик температуры, ведь он привязывается к меньшему количеству электроники.
С другой стороны – надо двигаться в ногу с прогрессом и современными технологиями и постепенно отказываться от подобных вещей.
Второй вариант более сложный, но практически необходим, если вы хотите заливать смесью теплый пол. В такой ситуации поломки в теплом полу являются настоящей головной болью – даже в случае с паркетом или ламинатом вам без датчиков надо будет снимать все напольное покрытие, что крайне нежелательно.
А теперь представьте, как будет выглядеть диагностика теплого пола, когда он полностью залит бетоном.
Датчик обычно размещается на равном расстоянии от нагревательных элементов, чтоб данные, которые он получает, были максимально точными.
Само отопление укладывается равномерной сеткой, а потом датчики тоже можно устанавливать похожим способом, просто с меньшей интенсивностью.
Фото датчиков температуры для теплого пола
Выбор термодатчика для теплого пола и его монтаж
Системы теплых полов очень популярны, и это понятно, ведь они значительно улучшают комфорт в помещении и делают жилище более уютным. И, чтобы этот комфорт поддерживать и оптимально регулировать, нужно иметь возможность настройки температуры полов. Для этого используется терморегулятор, который обязательно нужно установить при монтаже теплого пола.
Основную свою функцию теплый пол начинает выполнять сразу после подключения к сети питания. Однако, работая на полную мощь, он прослужит недолго и существенно ударит по карману, затрачивая слишком большое количество энергии. Кроме того, он будет чересчур горячим, что может быть не слишком комфортно. Чтобы избежать всех неприятностей и обеспечить наиболее приятные условия работы теплого пола, и нужен регулятор температуры.
Классификация терморегуляторов
По принципу действия
Такая классификация является наиболее понятной и доступной. По ней выделяется несколько типов терморегуляторов:
Работает по тому же принципу, что и регулятор нагревания обычного утюга. Какое-то определенное значение температуры при этом установить нельзя. Принцип работы механического регулятора таков: его колесо крутится, выставляясь в желаемое положение, температура полов меняется и поддерживается. Основываясь на своих ощущениях, температуру можно понизить или увеличить, настроив чуть точнее – в общем, как в душе. Этот тип регулятора является наиболее дешевым и простым.
В своей сути аналогичен механическому, только регуляция осуществляется с помощью клавиш или сенсорного экрана. Еще одно отличие – возможность выставления точной температуры с точностью вплоть до десятых долей градуса.
Самый технологичный вид. Как понятно из названия, позволяет забивать в память устройства определенные программы, регулирующие температуру так, как того требуют условия. Например, когда дома никого нет, регулятор выключает обогрев, ночью делает его поменьше, заранее прогревает пол перед приходом хозяев и т. п.
По расположению
По этому признаку имеются только две очевидные группы: регуляторы, располагающиеся внутри обогреваемой комнаты или вне ее, например, в электрощитке. Стандартная практика – расположение терморегулятора теплого пола в любом удобном для доступа месте, за исключением ванных комнат – в них электронные устройства устанавливать не следует.
Еще одно ограничение – по мощности. Стандартный терморегулятор рассчитан не более чем на 3 кВт. Как следствие, нужно внимательно соотносить количество датчиков и их тип с установленной системой обогрева. Если она превышает допустимую мощность, придется установить двухзонный терморегулятор или два регулятора для отдельных областей помещения.
Такие двухзонные регуляторы могут также применяться для настройки температуры сразу в двух помещениях, если суммарная мощность систем теплого пола не превышает допустимых границ.
По типу датчиков
Стоит заметить, что терморегуляторы совместимы с разными типами датчиков. В стандартной комплектации устройство имеет лишь один термодатчик, измеряющий температуру теплого пола, чего часто может быть недостаточно. В условиях, когда подогрев полов является единственной системой обогрева, может потребоваться усложненная схема контроля над температурой помещения.
В конкретно этом случае можно регулировать общую температуру, а не только степень нагрева теплого пола, и тогда пригодится датчик нагрева воздуха, который тоже можно присоединить к терморегулятору.
Бывают случаи, когда, наоборот, необходима точная настройка именно температуры напольного покрытия – например, если в качестве материала отделки используются возгораемые материалы: деревянный или ламинированный паркет, или линолеум. В таком случае крайне опасно допускать перегрев покрытия выше 26 градусов.
Таким образом, существует два типа терморегуляторов:
- со встроенным термодатчиком;
- совместимые с наружными датчиками.
Для лучшего контроля и безопасности рекомендуется использовать устройства с возможностью подключения датчиков: для регулировки температуры обогрева и для слежения за нагревом самого покрытия.
Монтаж термодатчиков и регуляторов
Схема установки устройств зависит от выбранного типа. Обычно понадобится ниша в стене, в которую встанет терморегулятор. К нему подключится система теплого пола по инструкции, предоставленной производителем.
Питание может быть обеспечено либо подключением к розетке, либо присоединением к электросети напрямую с помощью специального провода.
Монтаж датчиков
К этому вопросу стоит отнестись с особым вниманием, так как именно через датчики терморегулятор получает информацию о температуре, и ошибки при их установке могут привести как к неправильным показаниям, что приведет к снижению эффективности системы, так и к полной неработоспособности регуляции температуры.
Базовая система теплых полов обычно представляет собой собственно нагревательный элемент, хотя существуют варианты и с терморегулятором в комплекте.
Датчик и провода для терморегулятора пропускаются через гофр и укладываются в пробитую в стене штробу. Это нужно для того, чтобы в случае неисправности можно было заменить части системы, не разбивая стену. Эта трубка позволит вытащить все провода даже из целиком залитых бетоном полов.
Датчик температуры следует расположить не далее, чем в одном метре от регулятора, между нагревательными элементами системы.
Других требований к датчикам нет, так что можно применять устройство регуляции с любым типом теплых полов, в том числе и основанных на обогреве горячей водой.
Важно иметь в виду, что теплые полы и устройства регуляции их температуры – это дополняющие друг друга компоненты единой системы, и только работая вместе, они обеспечат настоящий комфорт проживания в помещении и долгую безупречную службу обогрева. Нельзя пренебрегать терморегуляторами, тем более что разнообразие их типов позволит выбрать подходящий вариант для любого человека.
Загрузка...
