Теплые полы водяные: секреты монтажных схем в квартире

Секреты укладки водяного теплого пола

Теплые полы являются одной систем обогрева помещения. Монтаж водяного теплого пола можно сделать самостоятельно, не имея профессиональных знаний и навыков. При его создании в качестве источника тепла выступает горячая вода. Работает современная отопительная система очень просто: по гибкой трубке в полу циркулирует горячая вода, тем самым обогревая комнаты. Подача горячей воды происходит из централизованной системы или же от отопительного котла. Индивидуальный источник отопления позволяет создавать комфортную температуру в любое время года вне зависимости от отопительного периода.

Технические характеристики современной системы

Система теплого пола относится к простым конструкциям. Она состоит из трубопровода и механизма смешивания теплоносителя. При монтаже теплого пола используются специальные трубы из металлопластика или полиэтилена. Как правило, укладываются они в бетонную стяжку под напольное покрытие.

Укладка водяного теплого пола может выполняться в любом помещении, осилить её можно самостоятельно. Естественно, что профессионалы выполнят монтаж быстрее, но это потребует дополнительных затрат.

Управляется система теплого пола с помощью специального узла. Современное оборудование не требует сложного управления и специального ухода. Оно способно работать длительное время, не доставляя никаких проблем. Главное – это правильная укладка при монтажных работах.

Положительные и отрицательные моменты теплого пола

Как и любая отопительная система, установка теплого пола имеет свои достоинства, благодаря которым она пользуется популярностью:

• простые монтажные работы, не требующие больших затрат. Потратиться придется лишь на приобретение оборудования для подогрева воды. Сам же монтаж водяного отопления имеет приемлемую стоимость;
• система теплого пола имеет превосходную совместимость с любым напольным покрытием. Теплый пол можно монтировать под любой материал: линолеум, плитку, ламинат, ковровое покрытие;
• существенная экономия тепла, которая позволяет снизить расходы на отопление. Тепло экономится от 30% до 50%, а это, согласитесь, весомые показатели;
• современная отопительная система способна полностью заменить традиционное оборудование, тем самым позволяя увеличить полезную площадь помещения, придать эстетический вид комнате;
• система не зависит от перепадов электроэнергии, нагревается быстро и надежно удерживает тепло.

К недостаткам системы относятся:

• сложность технологии монтажа во многих квартирах. Оборудовать теплыми полами помещение в многоэтажке бывает сложно, а порой и невозможно;
• при подключении к централизованной системе отопления отсутствует возможность регулирования температуры поданной воды;
• некачественная труба или неправильный порядок монтажа могут в дальнейшем привести к затоплению. Даже незначительное просачивание приводит к большой проблеме.

При выборе материалов для создания теплых полов предпочтение следует отдавать качественным материалам, которые отличаются прочностью, выносливостью и долговечностью.

Некоторые секреты проведения работ

Как правильно сделать водяной теплый пол, подскажут мастера, владеющие всеми тонкостями процесса. Для того, чтобы теплый пол безукоризненно выполнял свои функции, его монтаж должен быть правильным. Профессионалы рекомендуют:

• во избежание потерь тепловой энергии под трубопровод следует подкладывать специальную изоляцию. Она поможет в несколько раз сократить потери тепла, особенно на первом этаже или в подвале;
• теплоотдача системы напрямую зависит от материала напольного покрытия. Если изделие имеет низкую тепло проводимость, оно будет препятствовать попаданию тепла в помещение;
• длина трубы влияет на функциональность. Рекомендуется одним контуром обогревать не более 40 кв. м;
• в каждой комнате должна быть смонтирована своя система. Даже если помещения маленькие, их не следует соединять, особенно если в комнатах разные температурные показатели. К примеру, лоджия и кухня;
• уложенные трубы теплого пола необходимо заполнять бетонной стяжкой, которая надежно защитит их от механических повреждений. Кроме того, трубы будут нагревать всю площадь пола, тем самым увеличивая полезное действие системы. Бетонная стяжка предотвращает образование холодных зон.

Простые советы помогут смонтировать систему отопления пола самостоятельно, понять, как сделать теплый пол, чтобы он безукоризненно функционировал.

Материалы, необходимые для монтажа

Прежде чем приступить к монтажным работам, необходимо приобрести материалы для работы. Как показывает практика, таких материалов придётся приобрести немало.

Для правильной укладки теплого пола понадобятся:

• теплоизоляционный материал. Для монтажа, как правило, применяются пенополистирольные маты разной толщины. Они способствуют правильной теплоотдаче: тепловая энергия уходит не в основу, а в комнату;
• специальная лента для соединений;
• арматура для укладки труб водяного пола, имеющая мелкие ячейки. Для таких целей может использоваться разный материал, в том числе и полимерные изделия;
• трубы. Для таких целей применяют полиэтиленовые или металлопластиковые изделия. При выборе труб стоит обращать внимание на их качество, ведь именно от него зависит надежность всей системы;
• приспособления для крепления труб: планки, скобы, фиксаторы;
• составные части бетонной основы для качественной заливки труб;
• коллекторы и коллекторный шкаф для подключения труб к системе;
• отопительное оборудование. Если подключение происходит к действующей системе, котел можно не приобретать.

Также необходимо заранее спланировать, какой напольный материал будет применяться в помещении. Это очень важно, так как, к примеру, ковролин или паркетная доска способны свести к минимуму работу всей системы. Прекрасно подходят к системе теплого пола ламинат, керамическая плитка, гранитное покрытие, линолеум. Уложить водяной теплый пол может каждый, стоит только иметь необходимые материалы и время для проведения работ. Естественно, это сложный процесс, но его при желании может осилить любой человек.

Способы и схемы монтажа труб

После того как основа сделана, можно приступать к монтажу системы. Но сначала необходимо определить, в каком виде будут размещаться трубы. Как правильно уложить трубопровод, стоит поинтересоваться у мастера, ведь каждое помещение имеет свои особенности. Существует несколько видов размещения труб в монтажных схемах теплых водяных полов:

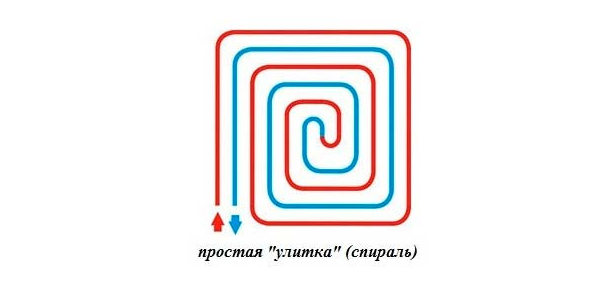

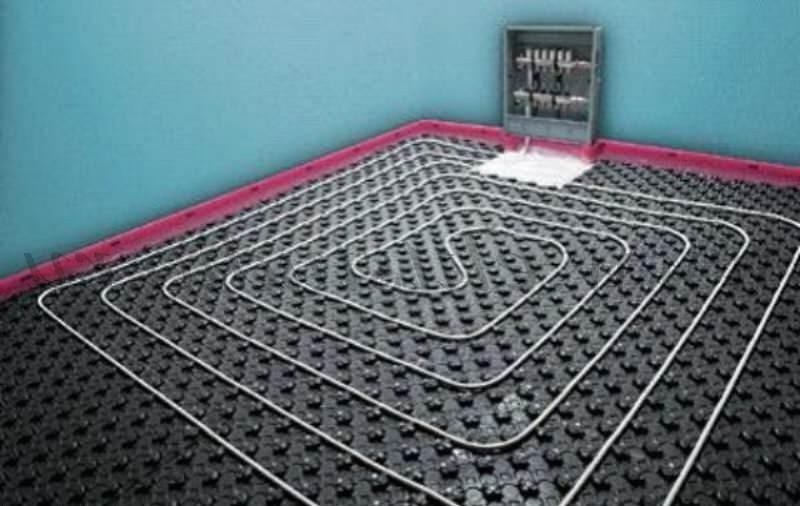

• улитка или по спирали. При таком способе укладывать трубы нужно по спирали. Это самый простой способ укладки водяного пола, который под силу даже непрофессионалам. Но при таком методе обеспечивается низкая теплоотдача, появляются холодные зоны. Именно поэтому «улитка» не пользуется огромной популярностью;
• змейка или по параллелям. Это сложный способ укладки, требующий высокого профессионализма. Он обеспечивает высокую теплоотдачу, позволяет избежать холодных зон. Для укладки «змейкой» существуют специальные маты с фиксацией расстояния шага укладки труб. Они существенно облегчают работу и позволяют равномерно разместить трубы.

Этапы выполнения монтажа отопления

Монтаж водяного отопления проводятся поэтапно:

Подготовительные работы. На этом этапе необходимо очистить основание, устранить неровности и разбить его на квадраты. Стоит помнить, что создание основы является ответственным моментом.

Укладка теплоизоляционного материала. Прекрасно для таких целей подходят специальные плиты. Стыки между ними заделывают с помощью монтажной пены. Между квадратами нужно установить демпферную ленту, предотвращающую растрескивание бетонного покрытия.

Следующий слой – монтаж армирующей сетки. Ее необходимо приподнять на несколько сантиметров над изоляционным материалом. Она создает прочность. Это своего рода каркас.

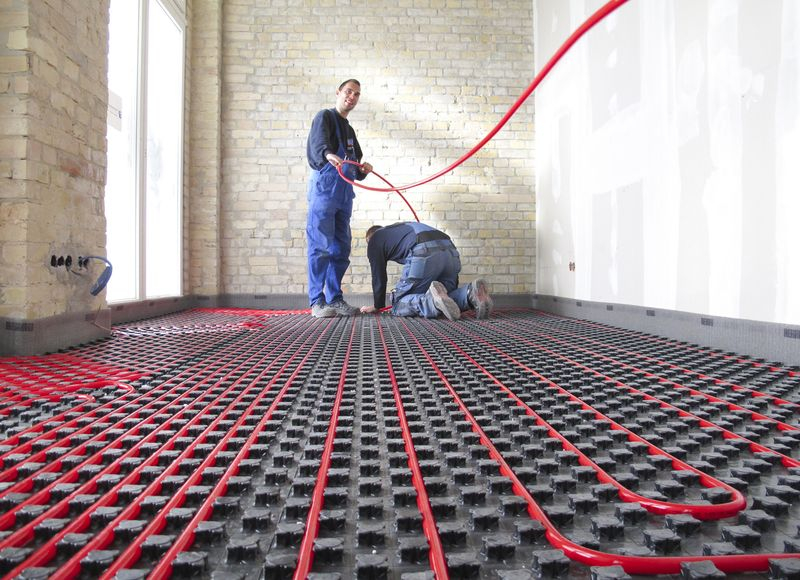

Укладываются слои матов для фиксации трубы. Специальные приспособления позволяют просто разместить трубы и способствуют прочной фиксации.

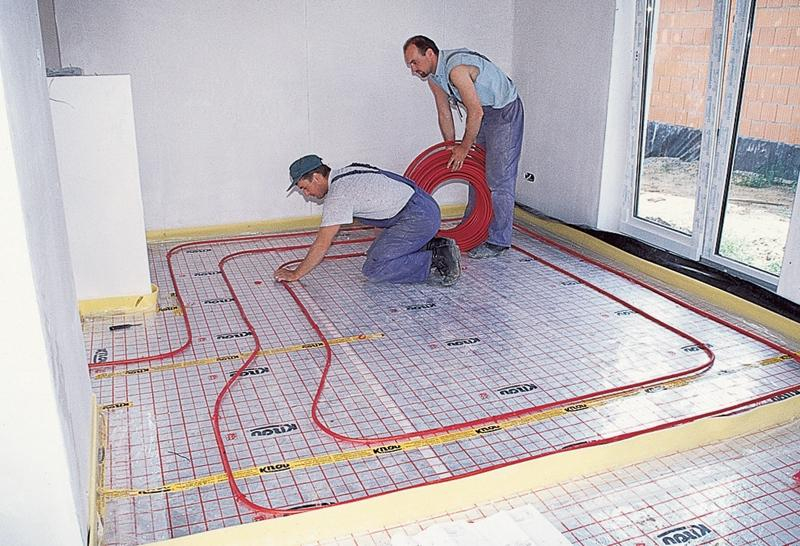

Раскладывание трубопровода. Предварительно стоит определить вид размещения и создать схему укладки теплого водяного пола. Далее можно приступать к размещению труб.

Заполнение системы водой, которая расправит трубопровод и предварительно покажет, как лежат трубы, образуются ли холодные зоны.

Бетонирование поверхности и создание идеально ровного пола, проведение облицовочных работ.

Укладка труб без бетонной стяжки

Очень редко проводится укладка труб для водяного теплого пола без заливки бетонным раствором. К примеру, в старых домах, построенных из дерева, стяжка может губительно повлиять на стены и хрупкое основание. Укладка труб без бетонной заливки может быть выполнена:

• между лагами;
• поверх черновой основы.

Методы и шаг укладки теплого водяного пола могут быть разными, главное, чтобы трубы надежно размещались и система выполняла свои функции.

Простой способ укладки теплого водяного пола производится в следующей последовательности:

• создание основы под монтаж системы. На этом этапе устраняется старый настил и удаляется пыль, основа должна быть сухой;
• размещение гидроизоляционного материала;
• монтаж современного утеплителя, который предохранит от обогрева неполезных поверхностей;
• монтаж отражающих пластин с каналами для укладки труб;
• размещение труб;
• монтаж фанерных листов;
• создание внешнего оформления пола.

Ошибки, которые распространены при монтаже теплого пола

Профессионалы выделяют несколько самых распространенных ошибок, которые допускают как специалисты, так и новички:

• укладка слишком длинной трубы, при которой происходит затруднение циркуляции воды, образование холодных зон. Максимальная длина трубы не может превышать 70 м;
• отказ от использования демпферной ленты, использование некачественных материалов-заменителей, которые могут привести к растрескиванию бетонной стяжки и образованию конденсата;
• неправильное проведение монтажных работ, создание скруток труб.

Создание водяного пола – это путь к современному и качественному отоплению, которое отличается экономичностью и долговечностью. Соблюдая простые правила, можно сделать монтаж теплого водяного пола своими руками. При выполнении работ стоить помнить:

• выбор технологии укладки теплого водяного пола зависит от основы и от технологических возможностей помещения;
• в разных комнатах устанавливаются разные контуры. В больших помещениях может размещаться одновременно несколько линий;
• укладка гидроизоляционных и теплоотражающих материалов обязательна;
• при выборе материалов стоит отдавать свое предпочтение высококачественным изделиям.

Размещение водяного отопления в полу позволяет создавать интересное оформление в помещении, ведь никаких труб в комнате не будет, они надежно спрячутся под напольным покрытием.

Тёплые полы водяные: монтажные схемы, способы укладки, правила монтажа

Статью опубликовал: Николай Стрелковский

Устанавливать теплые полы рекомендуется в загородных домах, квартиры имеют проблемы с присоединением к общедомовой системе обогрева. Это правило касается не только домов старых типовых проектов, многие новостройки, особенно в элитном исполнении, имеют такую систему отопления. Перед тем как перейти к рассмотрению существующих монтажных схем, следует кратко остановиться на их преимуществах и недостатках, эти знания помогут осознанно определиться с целесообразностью установки теплых водяных полов.

Водяной теплый пол своими руками

1. Преимущества. Равномерный прогрев помещений, увеличение жилой площади за счет отсутствия отопительных радиаторов, улучшение интерьера помещения. Кроме того, обогрев помещения теплыми полами по экономичности считается самым выгодным в настоящее время, разовые вложения могут окупиться уже на второй–третий год после ввода в эксплуатацию.
2. Недостатки. Довольно сложные, с инженерной точки зрения конструкции, требуют дорогого дополнительного оборудования. Очень серьезный недостаток – большие проблемы в случае необходимости выполнения ремонтных работ.

Если вы приняли положительное решение и желание монтировать теплые водяные полы не пропало, то можно переходить к рассмотрению возможных монтажных схем.

3D-схема обустройства водяного теплого пола в частном доме

Подготовительный этап

Перед тем как рассчитать водяной тёплый пол, определитесь с желаемой для данного помещения температурой

Он одинаков для всех схем теплых полов. Начинать нужно с расчета мощности системы, при этом принимается во внимание площадь помещения, оптимальная температура, фактические тепловые потери. Мощность теплых полов следует увеличивать для помещений, расположенных на первом и последнем этажах, если фасадные стены не имеют утепления согласно требованиям существующих норм, если финишное покрытие сделано из натуральных каменных или керамических плит.

Необходимые условия для качественной работы водяных полов

Старые половые покрытия следует демонтировать и при необходимости выровнять основание. Перепад высот по всей площади помещения не может превышать пять миллиметров, в противном случае значительно возрастает нагрузка на насос. Кроме того, велики риски образования воздушных пробок и сложности по их удалению.

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Трубы для теплого пола

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения. При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

Важно. Во время рисования схемы следует знать, что трубы имеют различный радиус изгиба, зависящий от их диаметра и материала изготовления. Для полового отопление радиус изгиба должен превышать десять значений диаметра.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Схема подключения теплого пола

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

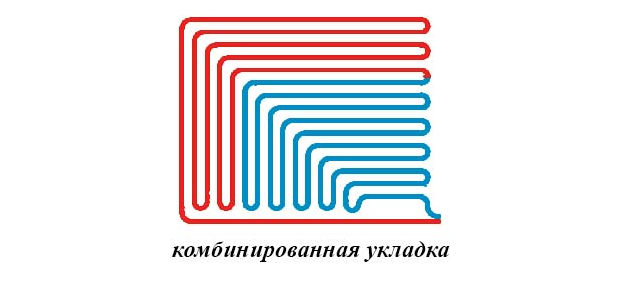

Варианты укладки труб

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Монтажная схема по бетонному основанию

Схема водяного теплого пола по бетонному основанию

Устройство водяного тёплого пола с бетонной стяжкой

Установка водяного отопления по бетонному основанию содержит несколько «слоев пирога».

Слой теплоизоляции

Укладывается на очищенное основание, если оно имеет большие неровности, то предварительно следует сделать стяжку. Желательно использовать пенобетон, он сокращается непродуктивные тепловые потери. Толщина теплоизоляции должна быть более трех сантиметров, плотность теплоизоляции не менее 35 кг/м3.

Рекомендуется закладывать в схему пенопласт или прессованную минеральную вату повышенной физической прочности. В реализации есть специальные маты для систем водяного обогрева пола, они имеют установленные фиксаторы, которые намного облегчают процесс укладки труб. Если помещение большое, то толщина изоляции увеличивается.

Укладка труб

Крепление труб теплого пола

В среднем на квадратный метр помещения понадобится приблизительно пять погонных метров при шаге 20 см. Эти показатели могут изменяться с учетом расчетной мощности отопительной системы.

Практический совет. Желательно на схеме предусмотреть укладку двумя потоками. При этом подключение выполнять таким образом, чтобы наиболее горячие трубы первого контура чередовались с остывшими трубами второго. За счет такой схемы обеспечивается равномерный нагрев всего пола.

После соединения всех участков нужно в обязательном порядке провести гидроиспытания герметичности соединения. Для этого один конец трубы заглушить, а ко второму присоединить водяной насос. Давление воды во время испытаний должно в два раза превышать рабочее. Такие испытания позволят своевременно обнаружить и устранить места протечек.

Демпферная лента для теплого пола

Демпферная лента и изоляционная пленка

По контуру помещения предусматривается демпферная лента, которая компенсирует тепловые расширения верхней цементной стяжки. Между контуром труб и стяжкой на схеме предусматривается слой гидроизоляции. В этих целях можно использовать дешевую полиэтиленовую пленку толщиной не менее 30 мкм.

Поверх гидроизоляции укладывается металлическая или пластиковая сетка для армирования.

Изоляционная пленка и сетка

Толщина стяжки 3–10 см выше поверхности труб. Стяжка делается обычным способом, можно использовать мокрый или полусухой материал. После остывания устанавливается финишное половое покрытие.

Стяжка над водяным тёплым полом

На схеме рисуются все слои теплого пола с указанием материалов изготовления и линейных параметров.

Полистирольная схема

Полистирольная система теплого водяного пола

Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.

Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.

Фрагменты монтажа полистирольной системы

Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.

Полистирольная система может иметь основание толщиной от 15мм до 70мм

Модульная схема по деревянному основанию

Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.

Теплый пол на деревянном основании

Фото укладки труб теплого пола

Реечная схема укладки по деревянному основанию

Схема рисуется с учетом использования деревянных или ОСП реек толщиной не менее 28 мм. Рейки должны укладываться на половые лаги, расстояние между ними немного больше диаметра труб. В качестве фиксаторов применены металлические профильные пластины, сверху есть защелки. Система накрывается гипсоволокнистыми плитами.

Теплые полы по деревянной основе

Какие ошибки допускаются во время составления схемы

Для тех, кто имеет большой опыт производства работ, эти ошибки кажутся смешными, но новички нередко на них не обращают внимания. В дальнейшем возникают большие проблемы, приходится некоторые архитектурные конструкции переделывать.

1. Не учитывается высота оконных и дверных проемов, места расположения батарей отопления под окном . Проемы имеют стандартные размеры, а теплый пол всегда поднимет финишное покрытие. Как результат – высота проемов уменьшится, их придется переделывать. Уменьшение высоты может превышать 10–15 сантиметров в зависимости от используемой схемы отопления. Увеличить высоту проемов довольно сложно, над ними установленная балка, ее демонтаж/монтаж требует практических знаний выполнения строительных работ. Поднятие чистового пола нужно учитывать на стадии проектирования дома, а для этого схема укладки уже должна быть готова.
2. Рекомендуется все существующие домовые инженерные коммуникации прятать в «пироге» теплого пола. Таким способом удастся ускорить работы и улучшить внешний вид помещения. Нет надобности тянуть отопительные и водопроводные трубы по стенам, штробить их, сверлить отверстия и т. д.

Прокладывайте коммуникации вместе с трубами

Схема монтажа водяного теплого пола

Общая схема тёплого водяного пола

Если все продумано, просчитано и правильно нарисовано на схеме, то есть уверенность в эффектности теплого водяного пола.

Видео – Схема теплого пола в двухэтажном доме

Понравилась статья?
Сохраните, чтобы не потерять!

Монтажные схемы теплых водяных полов в квартире

Если ответственный квартиросъемщик планирует обустроить теплые полы водяные в квартире, имеется вероятность, что придет участковый проверить жалобу соседей на незаконную перепланировку. В настоящее время делать такой ремонт в многоквартирном доме строго-настрого запрещено. И это ограничение вполне можно понять и логически объяснить.

Причины запрета устройства теплых водяных полов в многоэтажке

Некоторые новостройки изначально проектируются с отдельными стояками под водяной теплый пол. Во всех прочих случаях основных причин запрета на водяной теплый пол в квартире всего две, но обе серьезные.

1. Дополнительный отбор тепловой мощности.
2. Риск протечек на головы соседей снизу.

В отношении дополнительного отбора мощности следует констатировать, что непосредственная врезка контура теплового пола в магистраль системы отопления действительно серьезно изменит режим обогрева квартир, расположенных по этому стояку. С этим обстоятельством можно бороться. Существуют монтажные схемы, которые позволяют подключиться к отопительной системе без фатального влияния на соседей.

Например, это схемы с регулируемым теплообменником. В этом случае можно сделать теплый пол от отопления с полным разделением контуров: теплоноситель из отопительной системы циркулирует только в теплообменнике, а сам водяной теплый пол в квартире обеспечивается независимым источником жидкости. Например, туда может быть залита обычная водопроводная вода с антикоррозионными присадками. Такое подключение минимизирует влияние вашего теплого пола на режим обогрева соседских квартир. Но именно минимизирует, а не устраняет. Так что ни районная управа, ни управляющая компания, ни теплосеть не подпишет вам разрешение на такую переделку (без коррупционной составляющей).

Тем более власти не согласятся взять на себя ответственность за, пусть маловероятные, но возможные протечки. Кто подпишется под тем, что вы закупили безупречные материалы, что ваша квалификация достаточна для того, чтобы сделать водяное отопление пола, что вы не были в плохом настроении и не забыли прочитать инструкцию.

Но есть любители, которые так хотят водяной теплый пол, запитанный от центрального отопления многоквартирного дома, что готовы рискнуть. Их не пугают возможные штрафы, судебные предписания выполнить переделку и ликвидировать водяной пол, а также, наконец, невозможность продать эту злополучную квартиру.

Шансов легализовать переделку очень мало.

От горячей воды или от батареи

Если владелец жилья все же решил заняться переделкой, есть несколько вариантов, как сделать теплый пол в квартире. Теплоноситель, поступающий в водяной пол непосредственно из батареи, имеет температуру от 50 до 75 градусов. Температура в обратной магистрали отопительного стояка несколько ниже, но не намного. Ходить по такому полу можно разве что в валенках — сомнительный комфорт. Так что если уж вы решили делать водяной пол, подключайтесь к системе отопления через регулируемый теплообменник.

Радиаторы системы отопления — не единственный источник горячей воды в вашей квартире. В большинстве случаев в многоквартирном доме есть система централизованного горячего водоснабжения. Рассмотрите возможность запитать теплый пол от горячей воды. В этом варианте есть свои плюсы и минусы.

Главный плюс: горячее водоснабжение круглогодично, оно не привязано к отопительному сезону. Максимальный перерыв — неделя на опрессовку в летний период. Кроме того, температура воды в контуре горячего водоснабжения заметно ниже, чем в отопительном контуре. Установив простой регулировочный кран, вы сможете гибко регулировать температуру пола.

Минус состоит в том, что в многоквартирных домах обычно устанавливают счетчики расхода воды. То есть, за теплый пол придется платить. Но счетчики тепла тоже входят в практику все шире, и в перспективе разница сотрется.

Некоторые энтузиасты используют для нагрева теплоносителя квартирное электричество. Покупают электрический котел, монтируют водяной теплый пол, вставляют вилку в розетку и греются. Такой вариант совсем не имеет смысла. Сегодня выпускаются удобные в монтаже, надежные в эксплуатации, гибко регулируемые электрические теплые полы. И уж если вы решили использовать бытовое электричество, грейте им пол напрямую. Нет смысла сначала греть воду электричеством, а потом водой греть пол. Двойное преобразование — явное излишество.

Возможные варианты: от батарей отопления только через регулируемый теплообменник либо от горячего водоснабжения.

Выбор труб для теплого пола

Выбор применяемых для укладки теплого пола в квартире труб определяется тем фактом, что плановый срок эксплуатации такого пола составляет от 50 до 100 лет. В течение всего этого периода трубы должны выдерживать воздействия как со стороны агрессивной среды теплоносителя, так и со стороны не менее агрессивной стяжки. Современные производители предлагают целый ряд подходящих материалов. Давно прошли времена, когда люди ломали головы, как сделать водяной теплый пол из черных стальных труб на резьбовых соединениях.

Пожалуй, лучшие на сегодня трубы — металлопластиковые.

Единственным недостатком является риск приобретения «левой» трубы, изготовленной с серьезными нарушениями технологии. Такие трубы на вид не отличаются от настоящих, но выдерживают всего несколько лет эксплуатации. Ни в коем случае не приобретайте металлопластиковую трубу для теплого водяного пола на строительном рынке за неучтенный «нал». Найдите авторитетного поставщика с историей, выпишите надлежащие документы, заплатите через кассу, оформите гарантию.

Альтернатива металлопластику — гофрированная труба из легированной нержавеющей стали с внутренним пластиковым покрытием.

Недостаток этой трубы состоит в том, что гофра предъявляет высокие требования к чистоте теплоносителя. Грязь и ржавчина, вполне возможные при питании теплого пола от центрального отопления отечественного многоквартирного дома, будут забивать трубу, уменьшая просвет рабочего контура теплоносителя. Частично проблему снимут входные фильтры. Так что при выборе гофры помните: ремонт теплого пола с демонтажом стяжки — дело чудовищно хлопотное и дорогое.

Устройство теплого водяного пола

Прежде чем приступать к работам, обдумайте все еще раз. Рассудите, нужен ли теплый пол в квартире по всей ее площади? Выдержат ли перекрытия дома 15-сантиметровый слой бетона по всему полу квартиры? Не жалко ли вам 15 см высоты потолков? При повышенном уровне пола встанут ли на место двери? Не укреплены ли дверные проемы железобетонными закладными элементами по верхнему обрезу, не придется ли эти конструкции демонтировать?

Может быть, ограничить масштабы переделок? Вряд ли стоит греть коридор и кладовку. Хороший вариант: устроить теплый пол в ванной. Только в ванной. По крайней мере, если вас заставят демонтировать теплый пол, не надо будет курочить всю квартиру и удастся обойтись малой кровью. Ванная — самое популярное место для устройства теплого пола. И там это действительно создает настоящий домашний комфорт.

Семь раз отмерив, режьте! Прежде всего, надо подготовить поверхность. Снимите старое покрытие. Убедитесь в том, что стяжка под ним ровная и чистая. Выровняйте изъяны, если есть такая необходимость. Уложите гидро- и теплоизоляцию. В качестве теплоизоляции удобно использовать маты из пенополистирола со специальными бобышками. Выступы в виде бобышек — удобные направляющие для укладки металлопластиковой трубы.

Существуют две основные схемы укладки:

У каждой — своя область применения. Дело в том, что, продвигаясь от входного патрубка к выходному, теплоноситель постепенно остывает. На выходе из помещения он заметно холоднее, чем на входе. Улитка предусматривает параллельный ход входного и выходного участка трубы таким образом, чтобы более холодные и более теплые части трубы постоянно чередовались на полу. Это обеспечивает равномерный нагрев всей поверхности. Когда нужен именно такой нагрев, применяют укладку улиткой.

Бывает что, равномерный нагрев всего пола нежелателен. Например, если участок пола возле наружной стены надо прогреть больше. В таких случаях применяют змейку. Участок трубы, ближайший к выходному патрубку, укладывают вдоль холодной стены, обеспечивая более высокую температуру нагрева этого участка.

Обязательно проведите опрессовку уложенной трубы. Выдержите ее в течение суток под давлением 5–7 атмосфер. Если обнаружились утечки, это очень серьезный повод провести тщательную ревизию всех выполненных работ. Небрежение здесь в высшей степени неуместно.

Опрессованный пол залейте стяжкой при наполненной теплоносителем системе. Дайте стяжке хорошенько схватиться — не торопитесь, подождите хотя бы неделю. И только затем уложите чистовое покрытие.

Монтажные схемы водяных теплых полов в квартире – варианты обустройства системы

Обустройство водяных полов уже давно не является новинкой. Они часто используются в частных домах в качестве основного или дополнительного отопления. Но как сделать водяной теплый пол, если вы живете в квартире? Его обустройство в этом случае может повлечь за собой некоторые проблемы.

Трудности обустройства

Если вы хотите сконструировать представленную систему своими руками, то вам нужно будет разобраться в том, с какими трудностями вам придется столкнуться:

1. Схема монтажа вашей конструкции должна быть разрешена для применения компетентными органами.
2. Так как подключаться вы будете к централизованной системе отопления, это может повлечь за собой снижение давления и ухудшение работы общедомовой системы отопления. То есть проблемы будут не только у вас, но и у соседей.
3. Нельзя подключать контур напрямую к батареям, так как жидкость в них является слишком горячей для напольного подогрева. Для устранения этой проблемы потребуется специальный смесительный узел.
4. Укладка теплого пола может существенно уменьшить полезное пространство в квартире, а также увеличить нагрузку на плиты перекрытия.

Выбор необходимых материалов

Для того чтобы произвести монтажные работы своими руками, нужно собрать необходимые материалы. Вам понадобится:

• Готовая ремонтная смесь для выравнивания основания.
• Утеплитель. Лучше всего в этом случае подойдут рулонные материалы, например, пенофол. Можно также применять экструдированный пенополистирол в виде матов. На них нарисована разметка, которая облегчит монтажные работы.
• Армирующая сетка. Именно к ней будут крепиться трубы теплого пола.

На фото базовый ровнитель для пола, маты из пенополистирола с бобышками и трубы водяного теплого пола на армирующей сетке

• Трубы. Они должны быть цельными, то есть без наличия швов. Это убережет вас от возможного прорыва и затопления соседей. Лучше всего если контур будет сделан из цельного куска трубы. Соединений в толще пола быт не должно. Кроме того, этот материал должен быть устойчивым к влиянию агрессивных веществ, воды. Он обязан быть механически прочным и не деформироваться под воздействием резкой смены температур. Для обустройства теплого пола своими руками можно применять изделия из сшитого полиэтилена, металлопластика, меди. Есть возможность применения и гофрированных гибких труб из нержавеющего материала.

Требуемое оборудование

Кроме указанных материалов для обустройства теплого пола своими руками, вам нужно будет приобрести дополнительное оборудование:

1. Терморегулятор. Он может быть цифровым, аналоговым, сенсорным. Каждый из этих типов регуляторов отвечает за контроль температуры нагрева. Если вода в трубах будет слишком горячей, то система может быть автоматически отключена. Выбор терморегулятора зависит от ваших предпочтений.
2. Циркуляционный насос. Он позволяет создать необходимое давление в контурах.
3. Фильтры для очищения теплоносителя от различных примесей. Это позволит эксплуатировать систему обогрева максимально эффективно и долго.
4. Термометр и манометр. Эти приборы позволят контролировать давление и температуру внутри конструкции.
5. Обратный клапан и запорный вентиль.
6. Коллектор. К нему подключаются все контуры.

Схемы укладки и подключения системы

Для того чтобы правильно монтировать трубы своими руками, необходимо определиться с особенностями их укладки. Существую такие схемы монтажа:

1. По спирали. Такая система позволяет обеспечить снижение гидравлического сопротивления в конструкции, равномерность нагрева, уменьшить необходимое количество труб, а также использовать меньший шаг укладки. Однако процесс укладки и проектирования такой системы достаточно сложен.
2. «Змейкой». Этот способ позволяет обустроить частичный обогрев помещения: одна половина комнаты будет прогреваться, а под полом во второй половине постоянно будет циркулировать охлажденный теплоноситель. Преимуществом такой схемы является простота монтажа и проектирования конструкции. Однако в самой системе теплого пола будет наблюдаться перепад температур. При этом вы не сможете уменьшить шаг укладки труб из-за слишком крутого радиуса изгиба.
3. Комбинированные. Они чаще всего применяются для обогрева области у наружных стен.

В любом случае своими руками сделать теплый пол можно только после тщательного изучения всех особенностей выбранной конструкции. Естественно, его нужно правильно подключить. Теплый пол в квартире делать нужно очень внимательно. Обойтись без услуг специалистов можно, однако для этого вам потребуется схема монтажа, которую составить самостоятельно не так уж просто. Существует несколько вариантов монтажа теплого пола:

• Подключение контура к радиаторам отопления напрямую. При этом используется маломощный циркуляционный насос. Учтите, что такой метод подключения является самым дешевым. В то же время он очень ненадежный. В этом случае схема монтажа не предусматривает возможность регулировки температуры теплоносителя. Вода может быть слишком горячей для вашей конструкции, а ее температура в стояке существенно снизится. Немного улучшить положение может использование балансировочного клапана. Он дает возможность несколько снизить температуру теплоносителя, подаваемого в контуры.

Слева – самая простая монтажная схема теплого пола, она же – самая ненадежная. Справа – ее усовершенствованная версия. Регулировка температуры происходит вручную балансировочным клапаном

• Использование трехходовых клапанов. Их нужно два. Такая схема позволит уменьшить тепловой расход вашей конструкции. На клапане присутствует термостат, способный поддерживать необходимую температуру. Второе устройство не даст теплоносителю поступать в систему теплого пола, если радиаторы остывают.

Слева – схема с одним трехходовым клапаном (более простая и понятная). Справа – схема с перепускным балансирующим узлом К1 и с трехходовым клапаном К2 и К3 (более гибкая регулировка температуры за счет обратки)

• Применение трехходовых и запорных клапанов. Этот вариант является оптимальным.

В дополнение приведем схемы насосно-смесительных узлов и пояснения по их сборке:

Особенности монтажа

Своими руками осуществить монтажные работы вполне возможно, при этом вам придется выполнить следующее:

1. Подготовка поверхности. Основание должно быть ровным.
2. Укладка труб. Она должна производиться с учетом заранее подготовленной схемы монтажа.
3. Соединение конструкции с коллектором.
4. Монтаж циркуляционного насоса и терморегулятора.
5. Подсоединение конструкции к общей системе отопления.
6. Проверка правильности подключения и эффективности работы.

Полезные рекомендации

Чтобы работа по обустройству системы не отняла много времени и была проведена правильно, необходимо соблюдать такие правила:

• Предварительно займитесь разработкой схемы монтажа теплого пола.
• Определите шаг прокладки труб. В квартире лучше всего использовать расстояние в 30 см.
• Коллектор должен находиться выше плоскости основания. Кроме того, возле него обязан находиться воздушный клапан и сливной отвод.
• Если вы решили подключить систему теплого пола, но при этом не получили разрешение на это, то ваши действия считаются противозаконными. В этом случае вы можете получить штраф. Однако если вы не будете охватывать обогревом всю площадь помещения, то никакого вреда общей системе не нанесете. Все оборудование нужно монтировать так, чтобы оно было максимально незаметным.

Как видите, теплый пол в квартире можно обустроить своими руками. Но для этого нужно соблюдать все нюансы укладки и подключения труб, чтобы не доставлять неудобства другим жильцам. Напоследок, пара полезных видео, а от вас ждем комментариев к статье!

Монтажные схемы водяных теплых полов в частном доме

Большинство домовладельцев выбирают теплые полы как дополнительное устройство к радиаторному контуру. При этом используются различные монтажные схемы водяных теплых полов в частном доме. Эффективна подобная отопительная система в помещениях, где живут дети, а также для ванной комнаты. Схемы выбираются при индивидуальном проектировании дома или во время выполнения ремонтных работ.

Вариант схемы проекта в частном доме

Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности

Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.

Система напольного обогрева

Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:

• Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
• Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
• Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
• Расстояние между трубами должны быть одинаковыми.
• Для подобной конструкции требуются циркуляционные насосы.
• Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
• Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
• Высота конструкции учитывается при оформлении оконных и дверных проемов.

Статья по теме:

Расчет тепла теплого пола. Без грамотного проекта получить качественную систему отопления практически невозможно. Изучив данную публикацию, Вы без труда рассчитаете необходимую мощность, диаметр и шаг труб. Удачи!

Устройство системы напольного обогрева

Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.

Основные варианты укладки контура

Полезная информация! Диаметр трубы должен быть не более 20 мм. Если сечение большего размера, то увеличивается объем воды и затраты на обогрев.

Две технологии укладки труб (видео)

Устройство конструкции теплого пола

Система напольного обогрева представляет собой уложенные трубы, в которых циркулирует нагретая вода. Они устанавливаются на бетонные или деревянные поверхности, а сверху прикрываются выбранным финишным покрытием.

Теплый пол в разрезе

По трубам производится перемещение горячей воды. Подача выполняется при помощи основного отопления. Температура воздуха под полом повышается, передавая тепло наружной поверхности напольного покрытия. При этом прогревается все помещение.

Особенности конструкции в зависимости от материала финишного покрытия

Нюансы проведения монтажа

Технология монтажных схем водяных теплых полов в частном доме определяется особенностями определенного отопительного контура.

На варианты монтажа конструкции оказывают влияние многие параметры

Монтажные работы конструкции имеют следующие отличительные особенности:

• Основа под оборудование подбирается с учетом напольного покрытия.

1 – балка перекрытия; 2 – продольная балка; 3 – лаги; 4 – закладные под трубы; 5 – труба; 6 – финишное покрытие

• По периметру помещения устанавливается демпферная лента. Амортизирующий элемент уменьшает потери тепла в местах стыка пола со стеновыми поверхностями.

Особенности укладки демпферной ленты

• На бетонные плиты монтируется сама система в стяжке.

Устройство стяжки под водяной теплый пол

• На основание укладывается гидроизоляция, арматурная сетка и слой утеплителя.

Укладка гидроизоляционного материала на основание

• Трубы к каркасу монтируются при помощи хомутов или стальной проволоки.

Монтаж к каркасной конструкции

Для теплого пола применяются специальные бесшовные трубы. Контур монтируется из цельной магистрали. Материал для труб должен обладать стойкостью к коррозии и устойчивостью к высоким температурам.

Специальные трубы для водяного контура

Полезная информация! В качестве каркаса и утеплителя могут применяться профильные маты из экструзионного пенополистирола. Затем полотна покрываются слоем гидроизоляции.

Особенности подключения конструкции к источнику тепла

В напольном контуре чаще всего средняя температура теплоносителя равняется 35-40 градусам. Монтажные схемы водяных теплых полов в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.

Схема подключения терморегулятора

Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.

Расположение котла в отдельном помещении

Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.

Электрический котел в работе

Полезная информация! Для обогрева домов небольшой площади применяется прямое подключение к электрическому котлу. В коттеджах с большой площадью используется специальная распределительная гребенка.

Достоинства и недостатки схем

Монтажные схемы водяных теплых полов в частном доме по сравнению с другими вариантами отопления имеют следующие преимущества:

• В домах с большой площадью помогают снизить затраты на электроэнергию.
• Обеспечивают равномерный прогрев помещения.
• Устройство отличается повышенной безопасностью, так как отсутствует риск ожога или получения травм.
• Трубы не портят интерьер комнаты.
• Теплый пол замечательно сочетается с многими отделочными материалами.
• Обладает возможностью разных вариантов подключения.

Монтаж теплых полов в коттеджах становится все более популярным

К недостаткам можно отнести большое количество времени на монтаж системы. Если появятся протечки, то придется снимать большую часть напольного покрытия, включая стяжку.

Проектирование схем теплых полов в квартире

Проектирование монтажных схем водяных теплых полов в частном доме отличается от квартирного проекта. После монтажа нельзя вносить изменения в схему расстановки радиаторов. Монтаж конструкций полов, работающих от централизованного отопления, проводится на этапе строительства специальными организациями.

Установка конструкции в квартире

В квартирах теплоноситель поступает по трубам по отдельному стояку, а не от стояка радиаторного отопления. Вода нагревается в специальном теплообменнике. Если изначально в проекте отсутствуют данные об устройстве напольного отопления, то подключение нового контура нужно согласовать в управляющей компании.

Подключение к распределительному коллектору

Полезная информация! После согласования проекта и получения разрешения устанавливается теплообменник, а также монтируется расширительный бак, циркуляционный насос и группа безопасности. При нескольких контурах применяется коллекторный узел.

Расценки на монтажные работы теплых полов

Монтажные схемы водяных теплых полов, сделанные в частном доме, могут иметь различную стоимость. Она будет включать материалы, подготовительные и монтажные работы, а также подключение и испытание контуров на прочность. Стоимость работ за квадратный метр варьируется от 1500 до 3000 рублей. Также на цену влияет разновидность основания и качество оборудования.

Монтаж труб на деревянное основание

Полезный совет! Рекомендуется приобретать готовые комплекты оборудования для напольного обогрева. Многие производители при этом предлагают бесплатный расчет всей системы.

Полезные рекомендации

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

Комфортные условия для проживания

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Водяной теплый пол своими руками (видео)

Теплые полы водяные: секреты монтажных схем в квартире

Теплые полы становятся все более популярным видом отопления. Многие производят реконструкцию основания дома в целях приобретения дополнительного обогрева. В многоквартирных постройках подогрев поверхности становится нормой, жильцы стараются приобретать помещения с возможностью установки этого вида отопления. Однако электрический подогрев считается невыгодным в плане большего расхода электроэнергии, тогда как отопление с использованием горячей воды более экономично.

Помимо экономичности, «водяные» полы равномерно распределяют тепло в помещении и не сушат воздух, что весьма важно для многих людей. Не стоит думать, что установка подобного дополнительного отопления не требует особых условий. Организация этого мероприятия в многоэтажном доме подразумевает много хлопот. Прежде всего, это административные моменты.

Врезание контуров в общую отопительную систему требует согласования с управляющей компанией. Даже при установке автономной системы отопления урегулирование этого вопроса нужно решать на административном уровне. Технологический процесс также требует особой подготовки и умения.

Урегулирование вопроса с управляющей компанией

Решив установить систему дополнительного отопления «водяные полы», придется просить разрешения на организацию у управляющей компании. Дело в том, что желающих провести теплые полы достаточно много. Общая система может не выдержать большое количество «врубаний». В связи с этим жильцы обязаны, для своей же пользы и выгоды, оповестить администрацию о своих планах по возведению теплого пола. Большими шансами на получение одобрения со стороны компании будет у тех, кто проживает на верхнем или нижнем этажах. Все будет зависеть от нахождения теплоносителя.

Компания также попросит установить в квартире всевозможные счетчики контроля для отслеживания потребления тепла. В случае если нет возможности использовать центральную систему отопления, компания предложит установку полуавтономного варианта отопления. Многие хозяева изначально начинают добиваться разрешения на автономное обеспечение теплом и горячей воды в квартире.

Таким образом, они становятся независимыми от центрального отопления, это дает возможность беспроблемного проведения системы теплых полов. Так или иначе, вмешательство управляющей компании необходимо. Несанкционированное врезание в систему отопления дома в любом случае выяснится, будут наложены крупные штрафные санкции.

Укладка пола или с чем придется столкнуться

Любой тип дополнительного отопления подразумевает поднятие пола на весьма существенную высоту. Просчитайте все параметры квартиры, учтите высоту нового «водяного» покрытия. При использовании черновой бетонной стяжки плюс термоизоляционных материалов пол поднимется примерно на 10 см. Более того нужно учитывать нагрузку на саму конструкцию дома.

Многие предпочитают избегать применения цементно-песочного раствора и прибегают к использованию специальных металлических конструкций с отверстиями для труб. Они укладываются на маты, специально предназначенные для такой системы отопления, как «теплые полы». Можно использовать систему кладки с помощью деревянных лаг. Они прокладываются термоизоляционным материалом, а сверху располагаются доски, служащие основой для металлической пластины.

Конструкция закрывается фанерой или другим материалом, все зависит от предпочтений хозяина. Однако способ укладки пола с помощью лаг проигрывает бетонной черновой стяжке в теплоотдаче. С другой стороны, конструкция не будет оказывать давления на плиты. Так или иначе, высота в квартире изменится, какой бы способ укладки вы не выбрали.

Оборудование для прокладки теплого пола в квартире

Прежде чем приступать к установке дополнительного отопления, следует подумать о технологической стороне вопроса. Для прокладки «водяного» покрытия потребуются следующие механизмы и устройства:

1. Планомерную циркуляцию воды на протяжении всего водного коридора обеспечивает установка специальных насосов.
2. Во избежание газовых пробок предусматривается наличие воздухоотвода.
3. Трехходовой механизм для регуляции тепла поверхности.
4. Фильтры и вентили спуска.
5. Впускные и обратные вентили.
6. Гибкие трубы.

Список может дополняться в зависимости от типа выработки тепла. Квартира с автономной системой отопления подразумевает более простой метод укладки. Если планируется подсоединение в общую систему, могут потребоваться дополнительные вентили, фильтры и другие регулирующие механизмы. Список подразумевает необходимые и основные материалы для установки дополнительного отопления.

Схемы укладки контура

Укладка контура ограничивается тремя способами: «улитка», «змейка» и комбинирование этих двух типов. Самым распространенным и целесообразным является метод укладки под названием «улитка». Рисунок предполагает равномерное и эффективное распределение тепла по всей поверхности. Если в комнате имеется наружная стена, применяют метод сдвоенной спирали.

Одна спираль, меньшего размера, укладывается вдоль стены. Труба большего размера идет на остальную площадь комнаты. Метод укладки «улитка» предполагает снижение гидравлического давления и меньший расход труб, что можно отнести к плюсам. Однако «улитка» отличается весьма сложным технологическим процессом укладки.

Метод «змейка» более прост в уложении, но менее эффективен в равномерном распределении тепла в помещении. Метод двойной «змейки» подразумевает параллельное расположение подающих и обратных труб. Таким образом, тепло распределяется более равномерно. Для угловых помещений с наружными стенами используется метод «змейка» в виде треугольника. Он позволяет создать нужную тепловую завесу у наружных стен и равномерно распределить тепло в помещении. При использовании этого метода будьте осторожны с трубами. При укладке они могут ломаться, так как подразумевается крутой изгиб.

Комбинирование этих методов целесообразно, если помещение имеет несколько холодных, наружных стен. В этом случае подразумевается укладка с петлями, крутыми изгибами и прямыми углами. В этих схемах подающий контур укладывается по периметру наружных стен, обратные трубы уходят вглубь помещения.

Большое значение имеет шаг между трубами. Минимальное расстояние между ними в изгибе составляет 8 см, максимальное 30 см, оптимальное 15 см. При укладке шага нужно учитывать среднюю зимнюю температуру в регионе. Чем ниже температура, тем меньше будет шаг. Расстояние от внутренних стен не должно быть меньше 30 см. Это позволит не расходовать теплоэнергию на обогрев стен.

Подведение труб на более близкое расстояние к наружным стенам будет целесообразно, так они создадут тепловую завесу и послужат сохранению тепла в помещении в целом. Также следует учитывать расстановку мебели, тип комнаты, спальные места, нахождение компьютерной техники. Под «неживую» площадь нет смысла укладывать трубы с частым шагом и наоборот. Все эти нюансы следует учитывать на начальном этапе укладки пола.

Для поддержания нормального гидравлического сопротивления следует учитывать длину контура. Она зависит от диаметра самой трубы. Длина контура не должна превышать 100 м при использовании труб диаметром в 16 мм. Если используется труба диаметром 20 мм, длина контура не должна превышать 120 м. В случае необходимости большей длины, она может увеличиваться. Следует разделять контуры на два, подсоединение которых проводится по отдельности. Разница составляет максимум 20% расхождения от общей длины.

Укладка «водяного» пола сопровождается прокладкой специальной ленты, также ее тянут вдоль стен. Это позволит компенсировать расширение.

Проверка работоспособности системы

Затягивание конструкции черновой бетонной стяжкой или другим способом следует проводить после проверки системы. Целью теста является выявление утечек и работа в целом. Для этого необходимо заполнить трубы воздухом, давление — 4 бар. Проверка позволит распознать проблемы с герметизацией. Далее трубы закачиваются водой. Первые полчаса следует наблюдать за давлением. Затем давление повышается и отслеживается поведение системы. Эти способы считаются самыми надежными методами тестирования на предмет герметизации и утечек.

Установка дополнительного напольного отопления всегда подразумевает наличие коллектора, специальных насосных узлов и других механизмов регулирования температурных показателей.

Способ укладки труб определяется типом помещения, расстановкой мебели и количеством наружных стен. Монтажные работы осуществляются с использованием специальных приспособлений на поверхности матов. Закрытие конструкции всегда подразумевает наличие тестов. Не забывайте о постоянных проверках, их отсутствие может привести к переделыванию всей системы. Также следует внимательно отнестись к выбору материалов. Например, самыми надежными трубами считаются медные. Учитывайте все нюансы, дабы не переделывать схемы в дальнейшем.
