Принцип работы газового котла отопления: особенности, устройство и отзывы
Многие владельцы частных домов хотят подробнее узнать о принципе работы газовых котлов, так как именно эти устройства используются в качестве основных элементов отопительной системы. Это связано с относительной дешевизной применяемого топлива в виде природного газа. Кроме того, рассматриваемые приборы имеют небольшие габариты и безопасны в эксплуатации.
Базовые элементы конструкции
Прежде чем коснуться непосредственно принципа работы газовых котлов отопления, следует ознакомиться с их строением. Обычно устройства состоят из следующих элементов.
- Горелка обеспечивает нагрев теплоносителя. Газ подается в камеру сгорания посредством специальных форсунок, которые позволяют равномерно распределить пламя.
- Теплообменник отдает тепловую энергию жидкости, циркулирующей в отопительной системе.
- Система автоматики предназначается для безопасности и управления режимом работы.
- Приспособление для отвода отработанных газов.
Иногда в котел встраивается циркуляционный насос, позволяющий обеспечивать принудительное движение теплоносителя в трубах системы отопления. Однако такие модели стоят дороже. Они не пользуются популярностью у потребителей. Чаще всего насос устанавливается отдельно.
Принцип работы газового котла отопления: схема нагрева
Основная функция отопительного оборудования заключается в подогреве теплоносителя путем прямой передачи тепловой энергии, которая образуется в ходе горения газообразного вещества. Для наглядности ниже рассматривается процесс работы одноконтурного устройства, неспособного обеспечивать нагрев воды для потребительских нужд.
Газ, подающийся под определенным давлением из магистральной сети, попадает в специальную камеру, где и происходит его возгорание. Важно, чтобы данный процесс был полностью безопасным. Мощность горения контролируется при помощи различных датчиков и системы автоматики.
При появлении пламени происходит выделение значительного объема тепла. Оно передается отопительной системе непосредственно через теплообменник, внутри которого циркулирует рабочая жидкость. Нагрев осуществляется снаружи. На теплообменник воздействует струя горящего газа. В качестве материала для этого элемента используется чугун, сталь или медь.
Отвод продуктов сгорания
С устройством и принципом работы газовых котлов примерно стало все понятно, но необходимо понимать, как работают другие важные узлы отопительного агрегата. Немаловажную роль играет система удаления продуктов сгорания. Она может быть открытого или закрытого типа. В первом случае отработанные газы выходят через дымовую трубу системы вентиляции. Что касается подачи воздуха, то она осуществляется из помещения, где установлен прибор без каких-либо дополнительных приспособлений. Турбинные горелки относятся к конструкциям закрытого типа. Они обеспечивают принудительный забор воздуха и отвод газов посредством специальных трубопроводов.
Функционирование системы автоматики
Используемые принципы работы автоматики газовых котлов призваны обеспечить безопасную эксплуатацию и добиться поддержания определенной температуры теплоносителя на протяжении какого-то времени. Приборы оснащаются всевозможными датчиками и терморегуляторами.
Автоматические системы защиты позволяют отключать подачу газа при его временном отключении. Система просто перестанет работать. Ее будет необходимо перезапустить вручную сразу после возобновления транспортировки газа по сетевой магистрали. Это можно сделать за несколько минут.
Современные модели имеют энергосберегающие функции, а также способ защиты от замерзания. Температурный режим теплоносителя регулируется посредством специальных датчиков. Если столбик термометра снизится до 5 градусов, то включение котла произойдет автоматически для прогрева.
Новые модели начали оснащаться системами самодиагностики. В процессе эксплуатации анализируется состояние основных узлов, после чего информация передается на дисплей посредством кодов ошибок. Такой технологичный способ позволяет выявить около 90 процентов вероятных неисправностей.
Принцип работы двухконтурных газовых котлов
Часто требуется не только отопить какое-то помещение, но и обеспечить нагрев воды для бытовых нужд. В этом случае помогут двухконтурные газовые котлы. Принцип работы таких устройств практически не отличается от одноконтурных аналогов. Однако есть дополнительные элементы.
Нагрев воды в контуре ГВС происходит косвенным образом. Чтобы получить горячую воду, необходимо на протяжении всего времени поддерживать определенную температуру в основном контуре для отопления. При нагреве воды будет работать и отопительная система. Такой вариант неприемлем летом, поэтому на обратном трубопроводе устанавливается кран, способный прерывать циркуляцию теплоносителя. В этом случае нагревать будет только вода.
Как функционируют конденсационные устройства?
В обычных приборах продукты сгорания минуют теплообменные поверхности и отдают часть энергии рабочей среде отопительной системы. Отработанные газы отводятся через обычный дымоход. В данном случае теряется определенная часть тепла в виде водяного пара, появившегося при сжигании топлива.

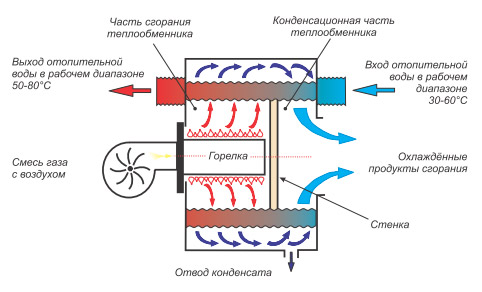

Принцип работы конденсационных газовых котлов несколько отличается. Устройства способны использовать скрытую энергию водяного пара. Они оснащены нагнетающим вентилятором, который имеет изменяемое количество оборотов. В связи с этим камера сгорания является закрытой. Выброс отработанных газов производится при помощи коаксиального дымохода.
Изменяемое число оборотов вентилятора позволяет регулировать соотношение газа и подаваемого воздуха. Конденсационный котел не во всех случаях функционирует с максимальной отдачей. Чтобы прибор работал в экономичном режиме, необходимо поддерживать температуру теплоносителя на обратном трубопроводе менее 57 градусов.
Коэффициент полезного действия конденсационного устройства повышается с уменьшением рабочей температуры отопительной системы. В других ситуациях эффективность несколько снижается. Поэтому такой прибор уместен при использовании с теплыми полами, где рабочий диапазон температур колеблется в пределах 40-45 градусов.
В отличие от обычного котла, конденсационный аналог обладает теплообменником большей площади. В нем отработанные газы охлаждаются до температуры ниже 40 градусов. Процесс конденсации происходит непосредственно в теплообменнике, поэтому он изготавливается из материалов, устойчивых к коррозии.

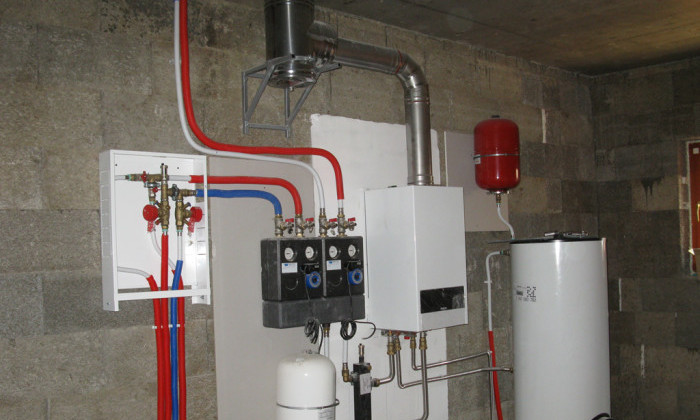

Как работают настенные приборы?
Для небольших домов вполне подойдут настенные газовые котлы. Принцип работы их примерно тот же, но используются менее габаритные детали и дополнительные элементы в виде циркуляционного насоса и мембранного бака. От обычных аналогов они отличаются компактными размерами.
Как и в случае с напольными конструкциями, настенные газовые котлы могут быть одноконтурными или двухконтурными. Они могут быть оснащены закрытой или открытой камерой сгорания. Устройства фиксируются на стене при помощи специальных кронштейнов.
Принцип работы газового котла настенного типа базируется на наличии сложной системы автоматики, которая считается наиболее капризным блоком в плане технического обслуживания. Она часто дает сбой в процессе эксплуатации устройства. Своими руками отремонтировать ее проблематично, поэтому приходится вызывать специалиста, что приводит к дополнительным расходам.
Правила эксплуатации
Как видно, принцип работы газового котла не так прост, поэтому при использовании необходимо придерживаться ряда правил.
- Первый запуск устройства должен осуществлять только технический работник специализированного учреждения. Он протестирует корректность работы всей системы.
- Многие пренебрегают проведением ежегодного обслуживания, но делать этого не стоит. Своевременное удаление загрязнений из камеры сгорания и устранение нагара в трубах позволяет увеличить эксплуатационный период прибора.
- Желательно избегать таких ситуаций, когда температура поднимается выше 90 градусов. Это может быть губительно для устройства. При эксплуатации рекомендуется придерживаться диапазона от 65 до 90 градусов.
- Для избежания аварийных ситуаций в ходе работы котла от повышения давления следует подсоединить группу безопасности, состоящую из манометра, приспособления для отвода воздуха и предохранительного клапана.
- Если при использовании превышен период эксплуатации, отраженный в техническом паспорте, то необходимо проведение экспертизы для безопасной эксплуатации.
Отзывы об устройствах в заключение
Понимая принцип работы газового котла, можно сделать осознанный выбор в пользу той или иной модели. Однако самое главное заключается в определении мощности, которая необходима для нормального отопления жилого дома. Она рассчитывается с учетом общего объема помещений и уровня теплоизоляции ограждающих конструкций. Показатели мощности газового оборудования указываются в техническом паспорте.
Потребители оставляют множество положительных отзывов о настенных устройствах. Они отмечают их компактность и эффективную систему автоматики. При выборе места установки проблем не возникает. О напольных приборах отопления положительно высказываются владельцы больших домов, где есть возможность выделить отдельное помещение для агрегата.
Принцип работы двухконтурного газового котла отопления и особенности его подключения
Все вопросы организации автономного теплоснабжения и подготовки горячей воды решаются приобретением одного котла, способного обслужить обе системы. Не зная принцип работы двухконтурного газового котла отопления, было бы нелогичного не только совершать покупку, но и эксплуатировать агрегат. Согласны?
Мы расскажем о схеме работы отопительного прибора, рассмотрим все его слабые и сильные стороны. Понимая основу действия оборудования, можно без труда пользоваться всеми его преимуществами. А в случае необходимости получится вовремя выявить сбои в работе, понять и устранить причины их происхождения.
Устройство котла для обслуживания двух контуров
Двухконтурный газовый генератор тепла отличается от одноконтурного аналога тем, что вместо одного теплообменника, имеет два, именуют их в технической терминологии первичным и вторичным.
Первый, т.е. первичный теплообменник, расположен непосредственно в зоне горения пламени. Его задача заключается в нагреве теплоносителя для функционирования отопительной сети. Вторичный теплообменник отвечает за работу ГВС.
В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:
- Камера сгорания с горелочным блоком;
- Теплообменники;
- Устройства управления и защиты оборудования.
Чтобы разобраться в особенностях устройства газовых котлов двухконтурной разновидности, остановимся подробно на каждом из его конструктивных элементов.
Виды газовых горелок для двухконтурных котлов
Горелка газового котла отвечает за получение достаточного объема тепла, необходимого для функционирования отопления и контура поставки горячей воды. Тепловая энергия получается за счет сжигания топлива. Помещают горелку в камеру сгорания, в которую кроме газа нагнетается воздух. Он нужен для процесса горения.
В зависимости от рабочих режимов горелки можно классифицировать по следующим видам:
- Одноуровневая горелка. Агрегат с подобной горелкой может работать всего в двух режимах – «Стоп» и «Пуск». Подобные котлы, несмотря на низкую экономичность и сниженный ресурс эксплуатации пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
- Двухуровневая горелка. Отопительный прибор с такой горелкой может работать на полной и половинной мощности. Его преимущества ощутимы в теплое время года, когда для подогрева не слишком холодной воды нет необходимости эксплуатировать прибор на полной мощности.
- Модулируемая горелка. Умная система котла с подобной горелкой позволяет производить настройку и регулировку мощности. Такой котел характеризуется высоким сроком службы и экономичностью, но при этом и стоит на порядок выше агрегатов с одноуровневыми и двухуровневыми горелками.
Горелки делятся на конструкции открытого и закрытого типа. При открытом виде горелки воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отведения продуктов сгорания необходим дымоход, который должен обеспечивать достаточную естественную тягу.
Атмосферные отопительные агрегаты оборудуют, как правило, обычной металлической трубой, турбинированные – коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал ставят вертикально или сооружают под углом. Угловые варианты выводят через стену на улицу или подключают к общественной дымоотводной шахте.
Турбинированные котлы оборудованы закрытыми камерами сгорания, в которые воздух не может поступать самопроизвольно. Они безопасней и надежней в эксплуатации, но дороже и сложнее в работе. Котлам с закрытыми горелками кроме дымоотвода нужен канал, по которому в камеру подается требующийся для горения кислород.
Потому и оборудуют турбинированные котлы коаксиальными трубами, ведь помимо вывода дыма они еще и втягивают с улицы свежий воздушный поток. Бывает, что для нормальной работы к закрытой камере сгорания подсоединяют два коаксиальных дымохода. Вдобавок всю конструкцию дополняют трубой для подачи воздуха.
Все подобные модели котлов оборудованы вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты, автоматикой. Для работы перечисленных приборов и систем нужна электроэнергия. Их минусом считается энергозависимость, увеличивающая эксплуатационные расходы.
Разновидности теплообменников газовых агрегатов
Если с помощью горелки производится сжигание топлива с целью получения тепла, то теплообменник обеспечивает получение этого тепла для дальнейшей передачи воде. Как уже упоминалось, в конструкции двухконтурника присутствуют первичный и вторичный теплообменники.
Первичный теплообменник располагается непосредственно над горелкой и представляет собой оребренную трубку, изогнутую в виде змейки. Под действием пламени вода в теплообменнике нагревается и движется через трехходовой клапан далее в разводку отопительной системы.
Вторичный теплообменник собой представляет систему волнистых пластин, которые собраны в единый блок с двумя парами отверстий. Каждой паре отверстий отведены свои функции.
Через одну из пар протекает вода из водопровода, а через вторую движется теплоноситель, поступающий в отопительный контур. Подобная система из пластинчатого и трубчатого теплообменников именуется сдвоенной.
Существуют отопительные приборы, в которых вместо сдвоенной системы используется битермический теплообменник сложной конфигурации. Такой теплообменник изготавливают из меди, он представляет собой пару трубок, расположенных одна в другой. По внешней трубке движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.
Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлены единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются малыми габаритными размерами и высокой скоростью нагрева воды.
Автоматика или блок управления котла
Автоматика котла отвечает за безопасную и стабильную работу. Она осуществляет контроль температуры воды в компонентах ГВС, поддерживает температуру теплоносителя в линиях теплоснабжения. Автоматика газового котла не допускает работу отопительного прибора в случае опасных ситуаций.
Агрегат прерывает работу или не включается в таких случаях:
- Сниженное давление в газовой системе;
- Отсутствие тяги;
- Отсутствие или критический перегрев теплоносителя.
Блок управления, контролирующий работу устройств защиты и автоматизации процесса, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температурного режима он следит за работой циркуляционного насоса и вентилятора.
Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которых присутствуют различные режимы эксплуатации.
Принцип работы и специфика
Многие владельцы газового оборудования даже не задумываются о том, как реально работает газовый котел двухконтурного типа. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.
В нормальном режиме котел постоянно работает лишь для нагрева теплоносителя, циркулирующего в системе. При этом частота включения и интенсивность горения пламени контролируются датчиком температуры. Одновременно с горелкой производится и запуск циркуляционного насоса, если действие отопительной системы не основано на естественной циркуляции теплоносителя.
По сути, когда температура теплоносителя достигнет заданной величины, датчик посылает сигнал о снижении активности горелки. До тех пор, пока температура не опустится до заданной величины, котел будет находиться в пассивном режиме. Потом снова поступает команда от датчика автоматике на активизацию клапана подачи топлива.
Схема действия двухконтурного котла
Наличие системы ГВС немного усложняет схему работы газового котла двухконтурного типа. Нагретый горелкой теплоноситель, двигаясь по теплообменнику, обеспечивает нагрев пластинчатого теплообменника, по которому движется вода из водопровода.
Одновременное использование двухконтурной модели в режиме отопления и горячего водоснабжения невозможно. При активизации крана горячего водоснабжения благодаря трехходовому термостатическому клапану прекращается циркуляция теплоносителя по магистралям отопления. Котел переходит в режим перемещения воды по контуру с пластинчатым теплообменником, которым производится нагрев воды для бытовых нужд.
При значительном потреблении горячей воды на длительное время может быть парализована работа котла с ориентацией на отопление. Решить проблему можно двумя путями – предусмотреть установку более мощного отопительного прибора или включить в схему обустройства бойлер косвенного нагрева.
При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. В этом случае немного увеличивается расход топлива за счет того, что в паузе между циклами работы отопительной системы энергия горелки используется для поддержки температуры воды в дополнительном газовом водонагревателе.
Определенный запас горячей воды во встроенном бойлере позволяет использовать систему ГВС без отключения контура отопления. В результате обе системы работают поочередно, при этом отсутствует фактор перегрева жидкости и продлевается срок жизни теплообменника.
Встроенный штатный бойлер позволяет в любое время получить горячую воду нужной температуры, запас которой обеспечивается в автоматическом режиме. В то время, как проточной системе ГВС требуется несколько минут для нагрева воды до требуемой температуры.
Типы исполнения газовых котлов на два контура
Особенности работы газового оборудования во многом определяется вариантом исполнения отопительного прибора. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.
При выборе варианта исполнения нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы являются более компактными, но при этом имеют гораздо меньшую мощность.
Выбор настенного двухконтурного котла может быть оправданным, если отапливаемая площадь не превышает 200 кв.м, а суммарная производительность системы ГВС не более 14 л/мин.
Малогабаритные размеры настенного котла хоть и кажутся достоинством, на самом деле скрывают в себе много минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что они имеют меньший срок службы, есть вероятность их засорения.
В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только увеличивает степень надежности работы отопительного прибора, но и продлевает срок его службы.
Достоинства и недостатки двухконтурных приборов
Достоинства двухконтурного отопительного агрегата состоят в следующем:
- Экономичный расход топлива. Направлением для сравнения является использование двухконтурного котла или одноконтурного с бойлером косвенного нагрева.
- Компактные размеры. Подавляющая часть двухконтурных котлов представлена настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и в малогабаритной кухне.
- Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы с его совместимостью с котлом.
В одном агрегате уже удачно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.
Очевидно, что наряду с достоинствами, присутствуют и свои недостатки:
- Невозможность одновременного действия отопления и контура ГВС. В связи с этим значительное потребление горячей воды может стать причиной снижения температуры в доме.
- Ограничения мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не в состоянии обеспечить требуемый температурный режим при максимальном напоре. Подобный недостаток наблюдается при удаленном размещении точек водозабора.
- Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной использования средств снижения ее жесткости, и проведения очистки теплоносителя.
Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного отопителя выше цены одноконтурного аналога.
Однако если рассматривать наличие системы ГВС и пути решения вопроса в случае установки одноконтурного котла, то при включении в схему сборки бойлера косвенного нагрева цена двухконтурника будет ниже.
Выводы и полезное видео по теме
С конструктивными составляющими и принципом действия газового нагревательного оборудования ознакомит следующий ролик:

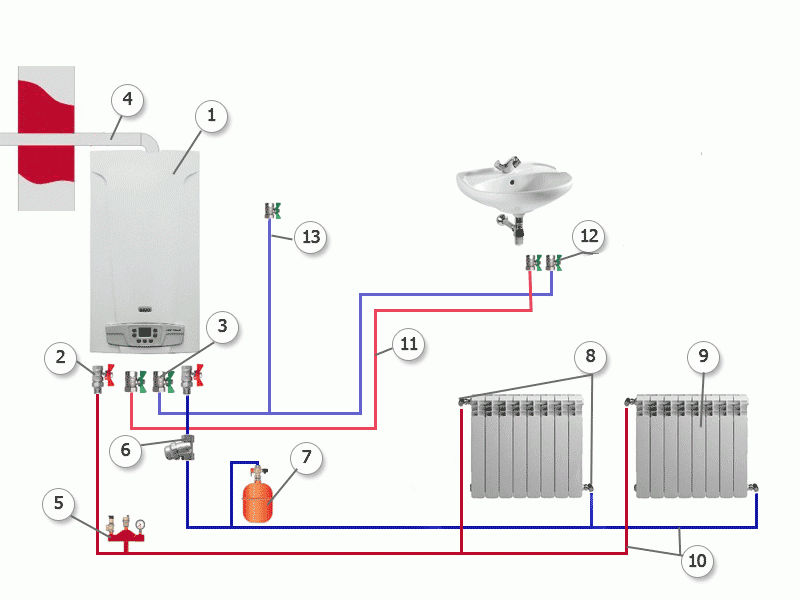

Обвязку двухконтурного газового котла представит автор видео:
Детальное знакомство с особенностями и принципом действия двухконтурных газовых агрегатов дает возможность определить достоинства их эксплуатации. Приобретение таких отопителей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы ГВС.
При поломке одного из контуров возможна эксплуатация другого, а замена контура всегда обойдется дешевле ремонта отдельной нагревательной установки. Двухконтурный котел можно использовать и в теплое время года, эксплуатируя его лишь в режиме нагрева воды для бытовых нужд, в чем и заключается удобство и экономичность в сравнении с покупкой отдельных агрегатов.
Расскажите о том, как выбирали двухконтурный котел на газу для обустройства собственного дома/квартиры/дачи. Что для вас стало решающим критерием в выборе? Делитесь, пожалуйста, полезными сведениями по теме, фотоснимками в расположенном ниже блоке, задавайте вопросы.
Как устроен газовый котел отопления
Газовый котел — источник тепла для систем теплоснабжения. Это устройство, предназначено для преобразования энергии полученной от сжигания газа в тепло для нагрева водяного теплоносителя системы отопления.
Устройство газового котла обеспечивает реализацию главной задачи — эффективность и надежность автономных систем теплоснабжения, при минимальном участии со стороны пользователя.
Как устроены газовые котлы
Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:
- Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.

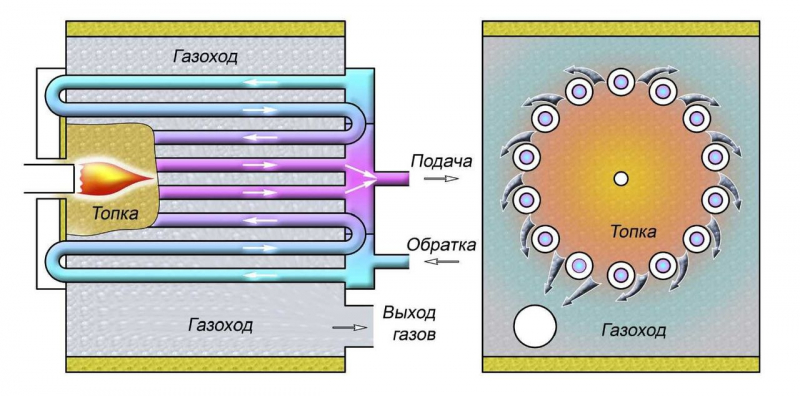

- Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
- Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
- Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
- Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.
В закрытых топках — дымоотвод осуществляется через коаксиальную трубу. По центральной части трубы движутся дымовые газы, а по кольцеобразному сечению, с помощью с принудительной вентиляции, воздух из атмосферы нагнетается в топку.
Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.
Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.
Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.
Двухконтурный котел
Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.
Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.
Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

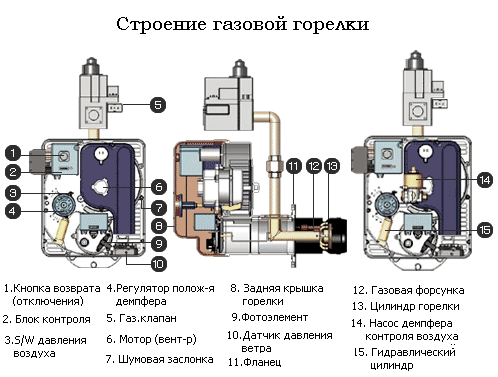

Устройство газовой горелки для котла
Горелочное устройство газового котлоагрегата классифицируется по следующим типам:
- Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
- Двухуровневая, обеспечивает работу котла на двух режимах – 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
- Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.
Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.
Принцип работы
Принцип работы газового котла отопления довольно прост. По обратному трубопроводу из отопительной внутридомовой сети остывшая вода циркуляционным насосом подается на вход теплообменника контура отопления.
Контур ГВС начинает функционировать при открытии крана на смесителе. Такая тепловая схема работы котла в летнее время делает его похожим на работу обычной газовой колонки.
Как работает конденсационный котел
Наименование «конденсационные», котлоагрегаты приобрели ввиду того, что в них реализована технология получение дополнительной тепловой энергии при модификации агрегатного состояния конденсата из пара, находящегося в уходящих газах.
В ходе горения природного газа в конденсационном газовом котле создается водяной пар, который в традиционных агрегатах испаряется, и выбрасывается в атмосферу через дымовую трубу.
Специалисты разработали дополнительное устройство в котле — водяной экономайзер, в котором пар в уходящих газах, превращается в конденсат, при этом высвобождая дополнительное количество тепла, которое в экономайзере передается теплоносителю.
Температура с которой совершается преобразование конденсата, называется точкой росы +55 С, а технологический процесс конденсацией. Эта температура соответствует параметрам обратной сетевой воды, поступающей в котел из системы отопления. Если она будет больше +60 С, то конденсатный котел, будет работать, как традиционное устройство с низким КПД.
Кроме того конденсат — создает весьма агрессивную среду, с содержанием кислот. Поэтому для его сбора и отвода потребуется специальная система нейтрализации, которую жидкость должна пройти, перед тем, как ее можно будет сбросить в городскую канализацию.
В целом конвекционный газовый котел дорогостоящее устройство, однако, экономия топлива до 20 %, позволяют окупить его в течение пяти лет.
Принцип работы двухконтурного газового котла
Принцип деятельности двухконтурного котлоагрегата рассчитан на 2 тепловых режима:
В отопительном режиме работа котла практически не отличается от однокотурного котла. Запуск горелки сопрягается с довольно продолжительным пусковым периодом, для того чтобы увеличить температуру в отопительном контуре до рабочих показателей. При достижении основного режима, приток топлива на горелку останавливается.
Температурный датчик внутреннего воздуха, позволяет автоматически регулировать температурный режим и подает сигнал на открытие газа при снижении допустимого уровня.
Современные двухконтурные котлы Бакси, кроме внутреннего температурного датчика оборудуются особенной погодозависимой автоматической системой, которая регулирует работу котла по температуре наружного воздуха за окном здания.
Горелка увеличивает температуру греющей воды, циркуляцию которой по трубопроводам системы отопления обеспечивает циркуляционный электронасос. Встроенный в систему трехходовой клапан переключает движение теплоносителя по отопительному контуру или в систему ГВС.
Сегодняшние нагревательные двухконтурные котлы оборудованы автоматическими системами регулирования и безопасности. Датчики по пламени и тяге в аварийных ситуациях способны перекрыть подачу газа на котел через электромагнитный клапан, тем самым не допустив созданию повышенной концентрации газа, в помещении котельной.
Этот механизм не только перекрывает подачу газа, но и сообщит окружающим об опасности, с использованием звуковой и световой сигнализации, а также запустит вытяжную вентиляцию, чтобы уменьшить содержания метана и угарного газа в воздухе.
Правила эксплуатации
Во время эксплуатации газового котлоагрегата открытого типа нужно гарантировать достаточную подачу воздуха, для того чтобы обеспечить полноту сжигания газа.
В противном случае КПД агрегата будет низким, а объем несгоревшего газа большим, с возможным выбросом в помещение. В топках закрытого типа, также важно следить за достаточностью воздуха и работоспособностью дутьевого вентилятора.
Основные правила по безопасной эксплуатации отопительного котла, работающего на газовом топливе при возникновении запаха газа:
- немедленно перекрывают газовый кран на горелочное устройство;
- открывают окна для проветривания;
- в котлах закрытого типа включают принудительную вентиляцию в системе дымохода газового котла;
- не пользуются электровыключателями и спичками;
- немедленно перекрывают открытое пламя;
- сообщают об аварийной ситуации в газовую службу.
Автономное отопление набирает популярность, для многих домовладельцев оно стало такой же необходимостью в холодный период года, как система кондиционирования летом – доступный уровень комфорта в жилых помещениях, обеспечивающий нормальную жизнедеятельность.
Главную функцию в этом выполняют современные котельные установки – технологичные, инновационные агрегаты способные решать многоуровневые тепловые задачи.
Устройство и принцип работы газовых котлов
Газовый котел – это сложная саморегулирующаяся система, которая преобразует энергию сгоревших газов в полезное тепло. Именно от его работы зависит комфортный температурный режим во всем доме.
Особенности и принципы работы газовых котлов
Котлы, работающие на газе, являются оптимальным решением для отопления практически любого помещения. Они просты в использовании, имеют небольшие размеры и солидный срок эксплуатации, поэтому одинаково подходят как для частых домов, так и для квартир.
Любой газовый котел имеет 3 основных компонента:
- газовая горелка;
- теплообменники;
- система управления и контроля.
В зависимости от модели котел может иметь различное дополнительное оборудование, такое как насос, вентилятор, расширительный бак, предохранительный клапан, электронную систему управления, диагностики и защиты. Если у котла есть такие дополнительные элементы, то его вполне можно считать миникотельной, которая работает полностью в автоматическом режиме. Она самостоятельно поддерживает заданную программой температуру, контролирует все внутренние процессы, а в случае аварии перекрывает подачу газа и отключается.
Принцип работы котла
Чтобы понять, как работает газовый котел отопления, нужно не только знать его устройство, но и разобраться, какие программы и функции в нем заложены. В своей работе котел ориентируется на показания датчиков. Он при помощи встроенной электроники определяет потребность в горячей воде и запускает работу управляющей газовой арматуры. После этого включается газовая горелка, которая нагревает воду в теплообменнике до определенной температуры, и циркуляционный насос, который тут же разносит ее по системе отопления. После того как температура в системе достигает заданного значения, котел выключает горелку и переходит в режим ожидания. Когда температура в системе отопления снижается до определенного показателя, котел снова включает горелку и цикл повторяется.
По такой схеме работают все одноконтурные котлы в режиме отопления. Двухконтурные котлы выполняют точно такой же цикл, но его работу может прервать система горячего водоснабжения (ГВС). Двухконтурный котел имеет более сложную систему подготовки воды, так как выполняет сразу 2 функции:
- отопление помещения;
- горячее водоснабжение.
У него, кроме основного теплообменника, имеется второй контур (скоростной теплообменник), который и предназначен для подготовки горячей воды. Двухконтурный котел может работать в 2 режимах:
- летний – только подготовка горячей воды для системы водоснабжения (ГВС);
- зимний (смешанный) – нагрев воды для системы отопления и для ГВС.
Если котел работает в зимнем режиме, то вода нагревается в первичном теплообменнике и разносится циркуляционным насосом по системе отопления. При открытии крана горячей воды в котле срабатывает датчик протока. Он подает сигнал на плату управления, которая переключает трехходовой клапан из режима отопления на режим ГВС. В результате горячая вода из основного теплообменника не идет на батареи, а остается в котле.
Она начинает циркулировать по кругу, проходя через вторичный теплообменник и нагревать воду для ГВС.
Вторичный теплообменник пластинчатый, поэтому вода практически моментально нагревается, и мы мгновенно получаем в кране горячую воду. Происходит это до тех пор, пока кран горячей воды не закроется. После перекрытия воды датчик протока сообщает об этом плате, и она переключает трехходовой клапан в изначальное положение, а нагретая вода из первичного теплообменника снова поступает в систему отопления.
Из описания видно, что принцип работы газового котла не позволяет одновременно работать отоплению и подавать горячую воду. Однако уже есть специальные теплообменники, которые могут это делать (о них будет рассказано ниже).
Устройство газового котла
Котлы различных производителей могут отличаться устройством и расположением элементов, однако они все имеют типичную схему. Мы ее рассмотри на примере устройства двухконтурного котла (как самого сложного).
Он имеет такие основные элементы:
- газовый клапан для подачи топлива на горелку;
- газовую горелку;
- блок розжига;
- электрод розжига;
- датчик контроля наличия пламени;
- камеру сгорания газа;
- первичный (основной) теплообменник;
- вентилятор;
- датчик тяги отработанных газов – маностат;
- датчик температуры воды в первичном контуре;
- аварийный датчик температуры воды первичного контура;
- расширительный бачок;
- циркуляционный насос первичного контура;
- фильтр системы отопления;
- датчик давления воды в системе отопления;
- кран подпитки водой системы отопления;
- предохранительный клапан системы отопления;
- трехходовой клапан;
- теплообменник горячего водоснабжения (ГВС);
- байпас;
- датчик протока ГВС;
- фильтр ГВС;
- кран слива воды;
- электронный блок управления (плата управления);
- регуляторы температуры системы отопления и ГВС;
- переключатель режимов работы (лето, зима).
Как видно из большого количества разнообразных датчиков, половина устройств осуществляет мониторинг работы системы и позволяет котлу безопасно работать в автоматическом режиме. Кроме этого у котла имеются стандартные штуцеры для:
- подачи топлива на газовый клапан;
- подачи воды в систему отопления;
- входа обратной воды из системы отопления;
- входа холодной воды для ГВС;
- выхода подогретой воды ГВС.
Чтобы более ясно понять работу котла нужно рассмотреть каждый узел в отдельности и определиться с его функциями и назначением. Стоит сразу запомнить что «лишних» и «маловажных» деталей в котле не бывает, и выход из строя даже одной из них приведет к поломке или неправильной работе котла. Ниже мы детально разберем самые важные блоки газового котла, и какие элементы в него входят.
Газовая горелка и система удаления дыма
Основным элементом газового котла является горелка. В современных котлах она модулируемая, то есть способна менять количество потребляемого газа. Эта функция при розжиге и в начале цикла нагрева уменьшает подачу газа (нагрев теплообменника происходит постепенно). Затем увеличивает подачу газа при приближении к заданной температуре и поддерживает ее. Когда вода нагревается и приближается время отключения, газа подается меньше. Таким образом, снижается расход газа до 15% и уменьшается количество циклов включения-выключения, что увеличивает срок службы котла.
Подготовка и подача топлива осуществляется при помощи газового клапана. Во время работы подача топлива регулируется при помощи шагового электродвигателя. Он управляются микропроцессором электронной платы по заложенной на заводе в него программе. Таким образом, при помощи штатной панели управления вы можете задавать необходимую температуру системы отопления и ГВС.
Также на горелке расположен электрод розжига и датчик контроля наличия пламени. Горелка находится в замкнутой камере сгорания, которая оканчивается выводом отработанных газов. На выводе установлен вентилятор для принудительного удаления дыма. Перед вентилятором есть датчик тяги – моностат, который сразу отключит котел, если дым не будет вытягиваться. Особенно часто маностат срабатывает в сильные морозы, когда в выхлопной трубе замерзает конденсат и перекрывается канал выхода отработанных газов.
Теплообменники
Теплообменники делятся на два вида: первичный и вторичный. Первый устанавливается над горелкой, так как в нем подогревается вода первого (отопительного) контура. Он представляет собой набор медных трубок, в которых циркулирует вода с помощью проточного насоса. Для увеличения полезной площади и быстроты нагрева воды на трубки напрессовываются медные пластины (ребра).
Вторичный теплообменник нужен для подогрева воды ГВС. Он имеет отличительные особенности, которые позволяют моментально нагревать воду. Выглядит теплообменник как набор пластин, между которыми раздельно циркулирует вода перового и второго контура. Когда открывается кран горячей воды, вода в первичном контуре идет не на систему отопления, а перенаправляется на вторичный теплообменник. Таким образом, вместо обогрева батарей происходит нагрев воды контура ГВС. Особенность двухконтурного котла в том, что отопление и подогрев воды ГВС не может производиться одновременно. В домашних условиях это практически не заметно, так как расход горячей воды незначителен по сравнению с работой системы отопления.
Когда суточный расход воды велик и составляет конкуренцию системе отопления, используются двухконтурный котел с битермическим теплообменником. Он характеризуются тем, что имеют только один теплообменник, который расположен над горелкой. Его конструкция немного сложнее и внутри трубок основного контура идут трубки контура ГВС. Получается, что горелка нагревает всего один теплообменник, в котором одновременно находится вода системы отопления и ГВС (потому и называют его битермический).
Система ГВС
Главным отличием двухконтурных котлов является система горячего водоснабжения (ГВС). Она позволяет практически мгновенно получать горячую воду. Для этого в котле имеется вторичный контур ГВС, который состоит из пластинчатого теплообменника, датчика протока воды и трехходового клапана. Главным датчиком, который управляет процессом запуска вторичного контура, является датчик протока. При открытии крана он подает команду на плату управления, а та, в свою очередь, на трехходовой клапан, который перекрывает подачу воды на систему отопления и направляет ее на пластинчатый теплообменник ГВС. В результате горячая вода, которая нагревается в основном теплообменнике, с помощью насоса начинает циркулировать по «малому» кругу внутри котла, проходя через теплообменник ГВС и нагревая в нем воду.
Байпас
Он соединяет прямой и обратный трубопровод основного контура. На байпасе установлен регулируемый перепускной клапан, который при возникновении критического давления открывается, и часть воды перетекает из прямого трубопровода в обратный. Клапан обеспечивает отсутствие гидравлических ударов, при включении насоса и ограничивает максимальную скорость циркуляции воды в системе отопления.
Расширительный бачок
При нагреве вода начинает расширяться в системе отопления и чтобы компенсировать избыток давления, устанавливают расширительные бачки. Они есть у всех без исключения котлов, но могут отличаться формой и размерами (зависит от мощности котла).
Расширительный бак состоит из 3 частей:
- пространство под воду системы отопления;
- мембрана;
- пространство, накачанное азотом.
Бачок во время работы отопительной системы за счет мембраны нивелирует изменения давления, поэтому в процессе работы котла давление остается неизменным.
Плата управления и датчики
Какое бы ни было устройство газового котла, в нем обязательно есть плата (блок) управления. Она позволяет выставить необходимые режимы котла, контролирует и анализирует информацию от датчиков, осуществляя автоматическое управление всеми процессами в системе. На самой плате нет никаких регулировок и настроек, все установки производятся на заводе. Единственное что может изменить пользователь – это подключить наружный датчик температуры. Если датчика нет, система контроля ориентируется на температуру воды в системе и при ее остывании запускает котел.
Если подключить датчик, система управления котла начнет ориентироваться уже по нему. Чтобы подсоединить наружный термометр на плате убирается перемычка, а вместо нее подключаются провода контрольного прибора. Существуют простые мембранные датчики, на которых только выставляются максимальная и минимальная температура в помещении. Есть и более сложные электронные датчики, в которых можно указывать не только температуру, но и время включения, отключения котла. Например, котел не будет работать пока вы на работе, а включится за час до вашего возвращения.
Нормальная работа котла, его надежность зависит от множества датчиков и систем контроля таких как:
- датчик давления газа в системе;
- датчик контроля наличия пламени;
- датчик тяги отработанных газов;
- датчик температуры воды в первичном контуре;
- аварийный датчик температуры воды первичного контура;
- датчик давления воды в системе отопления;
- предохранительный клапан системы отопления;
- датчик протока ГВС.
Благодаря им котел может самостоятельно работать в течение целого сезона без остановок и поломок.
Система блокировки котла
К сожалению, в процессе работы возникают проблемы не связанные с самим котлом, а возникающие по вине внешних факторов. Например, если в доме отключат газ, то котел моментально это определит и отключится. Перезапустить его придется вручную, выполнив специальные команды.
При возникновении ошибок или аварий в работе котла он сразу прекращает работу и подает условный сигнал. В моделях с электронным монитором высвечивается код ошибки в виде набора цифр или букв. В устройствах с аналоговым (механическим) управлением ошибка обозначается морганием индикаторов.
В паспорте любого котла имеется таблица с кодами ошибок, их расшифровкой и инструкцией как сбросить (устранить) аварию. Такие таблицы легко найти в интернете, тем более коды ошибок практически у всех котлов совпадают.
Отопление с помощью газового котла: принцип работы
Многие владельцы загородных домов отдают предпочтение системе отопления, работающей на основе газовых котлов. Несмотря на то что установка оборудования занимает достаточно много времени, в этой системе есть ряд больших преимуществ. Это невысокая стоимость газа, сравнительная доступность к газовой магистрали и достаточно простой принцип работы самой системы.
Схема работы двухконтурного котла: 1. Двухконтурный газовый котел; 2. Запорный кран системы отопления; 3. запорный кран ГВС; 4. Коаксиальный комлект к котлу; 5. Система безопасности (присутвует в системе не всегда); 6. Фильтр грубой очистки; 7.Расширительный бачок; 8. Радиаторное подключение; 9. Радиатор отопления; 10. Трубы отопления; 11. Трубы ГВС; 12. Подключение к сан узлу. 13. Ввод воды в систему.
Немаловажным фактором при выборе установки системы отопления считается то, что газовые котлы практически бесшумны в работе, они признаны самыми экономичными в эксплуатации и способны обогревать большие по площади дома. По этой причине для небольших домов использование газового котла не рекомендуется.
Принцип работы оборудования
Для того чтобы понять основу действия газового оборудования, следует иметь представление о конструкции самого котла. Но снимать и заниматься ремонтом газового оборудования самостоятельно в домашних условиях категорически запрещается. Вскрытие аппарата и все ремонтные неисправности могут выполнять только специалисты из сервисных центров.
Газовый котел состоит из следующих элементов:
- горелки;
- теплообменника;
- термостата;
- устройства управления;
- одного или двух циркуляционных насосов;
- расширительного бака;
- манометра;
- термометра.
Схема настенного газового котла.
Термостат, расположенный в комнате, постоянно измеряет температуру воздуха. По мере необходимости трехкодовый клапан переключается в режим «отопление», и в работу включается циркулярный насос. С помощью насоса вода начинает двигаться по отопительному контуру. Потом открывается клапан и зажигается горелка розжига.
Энергия, возникающая в теплообменнике, от сгорания газа начинает нагревать воду, которая одновременно проходит через него. Термометр и манометр измеряют температуру и давление жидкости. Когда температура воздуха доходит до оптимальной отметки, циркуляционный насос самостоятельно отключается. Через определенное время вся процедура отопления повторяется вновь.
Принцип работы газового котла
Теплоноситель, то есть вода или антифриз, нагревается в котле. Потом теплоноситель по трубам от котла поступает к радиаторам отопления, а затем обратно.
При постоянной такой циркуляции теплообменника происходит непрерывное отопление помещения. Нагревшиеся радиаторы или батареи посредством теплоносителя обогревают весь дом, отдавая свое тепло в воздух.
Выбор газового котла
В зависимости от функциональных возможностей, выделяются два основных типа котла: двухконтурные и одноконтурные. В свою очередь одноконтурные котлы подразделяются на напольные и настенные. Также для отопления жилья используются конденсационные котлы. Прежде чем купить оборудование, рекомендуется хорошо ознакомиться с каждым типом аппарата, его возможностями, и уже после этого, в зависимости от площади дома или квартиры, сделать выбор котла:
Схема конденсационного котла.
- с помощью двухконтурного газового котла можно отапливать дом или квартиру и одновременно наладить систему горячего водоснабжения. Данный вариант считается оптимальным, если нет специального места для установки бойлера вместе с отопительным котлом. По этой причине он является идеальным для небольших домов и квартир, но их стоимость при этом несколько выше, чем у других установок;
- предназначение газовых одноконтурных котлов заключается только в отоплении жилья. Их конструкция проще, чем у двухконтурных, в них нет нагревательных элементов для производства горячей воды. Но зато данная система отличается долговечностью и прочностью в эксплуатации;
- напольные котлы довольно тяжелы, и лучше всего их размещать на специально подготовленной платформе из негорючих материалов. Они идеально подходят для отопления частных домов любых размеров. На практике именно этот вид котлов пользуется повышенным спросом среди покупателей;
- настенные газовые котельные котлы, или, как их еще называют, мини-котельные, относятся к маломощному оборудованию. Их очень удобно располагать в квартирах и небольших домах. Чаще всего мини-котельные устанавливаются на кухне или в любом другом месте, допускаемом по нормативу. Хоть настенный газовый котел и маленький по размерам, но в его корпус входит: циркуляционный насос, расширительный бак и устройство защиты. При монтажных работах следует уделить особое внимание качеству крепежных деталей;
- газовые конденсационные котлы — новое оборудование в системе автономного отопления домов и квартир. Данные котлы имеют очень высокий КПД, он намного выше, чем у привычных традиционных моделей. Высокий КПД достигается благодаря использованию не только тепла от сгорания жидкости, но и энергии, которая вырабатывается во время сжигания газа. Вследствие такого эффективного применения работы котла их обладатели меньше расходуют природный газ, а значит, и экономят определенные средства при оплате коммунальных счетов.
Газовые котлы выпускаются из следующих материалов
- Из стали — такие агрегаты характеризуются высокой мощностью и КПД.
- Из чугуна — они считаются самыми надежными и мощными. Чугунный котел может прослужить до 50 и более лет.
- Из меди — агрегаты отличаются высокой эффективностью, и им практически не страшна коррозия.
По способу розжига газовые котлы бывают:
Схема строения газовой горелки.
- котлы с пьезорозжигом, которые включаются вручную. Такие аппараты — отличный вариант для отопления частного особняка или загородного дома. В газовых котлах работа запального фитиля происходит постоянно, даже при выключенном аппарате, и именно от него происходит работа горелки. Если вдруг запальник по каким-то причинам погаснет, то просто надо нажать кнопку розжига, которая сгенерирует искру;
- котлы с электронным розжигом. Принцип работы таких аппаратов основан на автоматическом включении розжига при первой необходимости нагрева теплоносителя. Такие аппараты самостоятельно возобновляют свою работу после внезапного отключения электричества. А поскольку нет запальника с постоянно горящим пламенем, то получается определенная экономия топлива.
Схема принципа работы газового котла.
При выборе газового котла следует учитывать способ отвода продуктов питания и горения. Обычно в частных домах устанавливаются газовые котлы с естественной тягой, имеющие открытую камеру сгорания с атмосферной горелкой. Для установки такого отопительного оборудования требуется отдельное, хорошо вентилируемое помещение.
Газовые котлы с принудительной тягой оснащены закрытой камерой сгорания топлива, а потому не происходит сжигание кислорода внутри помещения. Через вертикальный или горизонтальный дымоход поступает воздух с улицы, который необходим для горения газа в системе. Дым уже выводится посредством специального вентилятора наружу.
Безопасность газовых котлов
Выбирая газовый отопительный котел, следует обратить внимание на технические характеристики модели, фирму-производителя и степень приспособленности оборудования и всех его элементов к местным условиям эксплуатации. Также рекомендуется внимательно изучить установленную систему безопасности газового котла, если он уже находится в эксплуатации.
