Выбор и монтаж инфракрасного пленочного теплого пола

Выбираем пленочный инфракрасный теплый пол, как выбрать и смонтировать

Тренд сегодняшнего дня среди отопительных систем – инфракрасный теплый пол, становящийся все более популярным. Отодвигающий на задний план традиционные аналоги. По своим параметрам инфракрасная система – экономически выгодная альтернатива полам с водяным, кабельным обогревом.

Функционирование ик-полов позаимствовано у Солнца. Излучаемые системой лучи дальнего инфракрасного спектра волн нагревают лишь предметы, живые организмы. Чтобы правильно подобрать инфракрасный теплый пол и грамотно установить, следует понимать принцип его работы. Знать особенности, правила монтажа системы обогрева.

Принцип работы

После включения изделия в электросеть, проходящий по нано-углеродным элементам ток, преобразуется в инфракрасные лучи. Затем переходит в тепло и поступает в окружающую среду. Благодаря свойствам инфракрасных лучей, нагревать живые организмы и предметы, тепло распространяется только на них.

В отличие от водяных, кабельных теплых полов, отдающих тепло сначала в воздух, нагревающий затем предметы, инфракрасный работает по противоположной схеме. Сначала греет мебель, живые организмы и через них передает тепло в атмосферу. Тепловые потери при обогреве ИК полом минимальные, но при этом помещение прогревается равномерно.

Уникальность

В известных, уже ставших классическими, водных, масляных, электро-конвекторах вначале происходит нагрев воздуха вблизи источника, передающего затем тепло по всему помещению. Нагретые массы подымаются к потолку. Там происходит процесс их смешивания. При этом конвективные потоки вовлекают в себя и пыль.

В итоге, внизу находятся прохладные массы воздуха, создающие холодную зону, в которой находится нижняя часть тела человека. Вверху, на уровне головы и выше, циркулируют теплые потоки, смешанные с пылью, обогревающие потолок. Холодная зона устанавливается на высотах в диапазоне 1,6-2,0м. И пока она прогреется пройдет длительное время. А это повышенный расход энергоносителя, обеспечивающего подачу тепла.

Система пленочного инфракрасного пола излучает мягкое тепло, без сжигания кислорода. Благотворно воздействует на организм человека. Ее уникальность в избирательном нагреве. Теплый пол в этом случае не расходует электроэнергию на обогрев воздуха. Система вначале подогревает:

• напольное покрытие;
• предметы обстановки;
• тело человека, домашних животных.

От них впоследствии и происходит нагревание окружающего пространства. Вблизи поверхности пола t℃ воздуха всегда равна температуре напольного покрытия. Вследствие этого сначала образуется комфортная теплая зона внизу, а затем нагретый воздух обогревает подпотолочное пространство. При этом отсутствует циркуляция пыли. Воздух, которым дышат люди, находящиеся в помещении, чище.

Преимущества

Новая технология обогрева полов с последующим нагревом помещения обладает следующими достоинствами:

• высокая экономичность;
• надежность системы;
• комфорт;
• благотворное влияние ИК лучей;
• ионизация воздуха;
• отсутствие пыли в циркуляции теплых масс.

Повышенная экономичность системы в сравнении с аналогами объясняется уменьшением потерь тепла. КПД инфракрасного обогрева около 100%. Достигается это эффектом практически мгновенной передачи тепла телу человека.

Находясь в помещении у жильцов, возникает ощущение, что вокруг температура воздуха выше на 3℃-4℃, чем в действительности. Вследствие этого люди чувствуют себя комфортно. Поэтому отсутствует нагрев воздуха в подпотолочном пространстве. Это позволяет экономить 25-35% электроэнергии в сравнении с классическими аналогами.

Повышенная надежность

В результате применения инфракрасных полов выяснилось, что срок их эксплуатации может достигать 30 лет. Таким свойством не обладают стандартные системы. Температура плавления пленки 120℃, эксплуатационная максимум 60℃.

Ламинированная, состоящая из нескольких слоев, поверхность теплого пола надежно противостоит механическим воздействиям, влаге. Обеспечивает безопасную работу системы даже в случае появления дефектов (прокол, порез).

Оборудование продолжает функционировать даже при выходе из строя одного карбонового элемента. Производители гарантируют функционирование изделия до 10 лет.

Комфорт

Применение инфракрасной системы для отопления помещений исключает прямой нагрев воздуха. Организм человека получив достаточно тепла находится в помещении со свежим воздухом, оптимально прохладным и влажным.

При работе системы не сжигается кислород, отсутствуют шумы, вибрация. Нет циркуляции потоков воздуха, что исключает наличие в атмосфере пыли. Нет необходимости устанавливать сложные системы вентиляции, так как отсутствуют продукты сгорания, неприятные ароматы.

Влияние на человека

ИК излучение уже давно используется медициной в целях профилактики, терапии заболеваний. Лучи обладают особыми свойствами и способствуют излечению отдельных болезней. ИК пол при работе положительно влияет на организм человека.

В первую очередь лучи создают тепло вокруг тела человека, предоставляя ему комфортные условия. Продолжительное действие ИК излучения замедляет воспалительные процессы. Оказывает успокаивающее воздействие на нервную систему. Чтобы теплый пол был комфортным для жильцов следует правильно его выбрать и установить.

Выбор пленочного ИК-пола

Прежде чем приобретать пленочный нагревательный элемент, следует рассчитать площадь обогрева (S). Затем определиться с мощностью источника ИК-обогрева. Если часть площади теплого пола менее 60% от S общей в помещении, то выбирают элементы 220Вт/м². В случае когда показатель выше ориентируются на диапазон 160-220Вт/м². При больших теплопотерях следует отдать предпочтение пленкам с самой высокой мощностью на кв. метр.

Суммарная мощность определяется P=S*220 (160). Относительно этого показателя нужно выбрать терморегулятор. Устройство может быть встраиваемым или накладным. Подбирается терморегулятор в зависимости от типа исполнения. Обширные площади теплого пола набираются из мелких элементов соединяемых в одну электроцепь.

Выбор дополнительных комплектующих

Термоизоляционный материал рекомендуется выбирать с повышенной жесткостью. Это может быть техническая пробка, панели пенополистирола. Часто используется фольгоизол (изолон). Его подкладывают при чистовом покрытии из ламината. Толщину теплоизоляции вбирают исходя из конкретных условий.

Гидроизоляцию теплого ИК-пола можно произвести обычной полиэтиленовой пленкой. Ее площадь должна быть немного больше общей S. Следует помнить, что во влажных помещениях гидроизоляцию необходимо устанавливать с обеих сторон нагревательных элементов.

Установка пленочного ИК-пола

Монтаж нагревательных элементов чаще всего производят по чистовое покрытие пола ламинатом. Выполнить установку можно самостоятельно. Для этого придется тщательно изучить процедуру монтажа. Если на это нет времени, то лучше поручить выполнение работ профессионалам. В этом случае клиент застрахован гарантией, предоставляемой монтажниками. В случае дефектов после установки, восстановление функционирования выполняется за счет компании выполнявшей работы.

Этапы монтажа

1. Тщательная очистка рабочей поверхности пола.
2. Установка теплоизоляционного материала.
3. Монтаж подкладки под ИК-пол.
4. Разрезать пленку на отдельные элементы.
5. Произвести укладку, монтаж в единую электроцепь.
6. Подключить термодатчик, тщательно заизолировать все соединения.
7. Выполнить контрольную проверку электросхемы. Убедиться в правильности монтажа электроцепи.
8. Подключить пленочные инфракрасный пол в общую электросеть квартиры, дома.

Технология укладки и монтажа пленочных нагревательных элементов несложная. Следует внимательно производить различные процедуры по установке и система будет исправно работать.

В процессе монтажа необходимо помнить, что нельзя повреждать токовыводящие элементы пленки. Следует тщательно заизолировать все соединения электроцепи. Неправильное подключение электролиний соединяющих отдельные маты, или других элементов ик-пола сделает нерабочей всю систему обогрева. При сомнениях в правильности самостоятельного подключения электросхемы, следует обратиться к профессиональным электрикам разбирающимся в теплых полах и имеющих опыт их установки на различные виды основы.

Выбор и монтаж инфракрасного пленочного теплого пола

Выбор системы теплого пола происходит из нескольких вариантов: это водяной, кабельный, пленочный пол или термоматы. Все они имеют свои плюсы и минусы, но самый современный тип – инфракрасный пленочный теплый пол, является самым лучшим по многим причинам. Его используют повсеместно не только за границей, но и в России.

Конструкция пленочного теплого пола

Существует два подтипа инфракрасных полов:

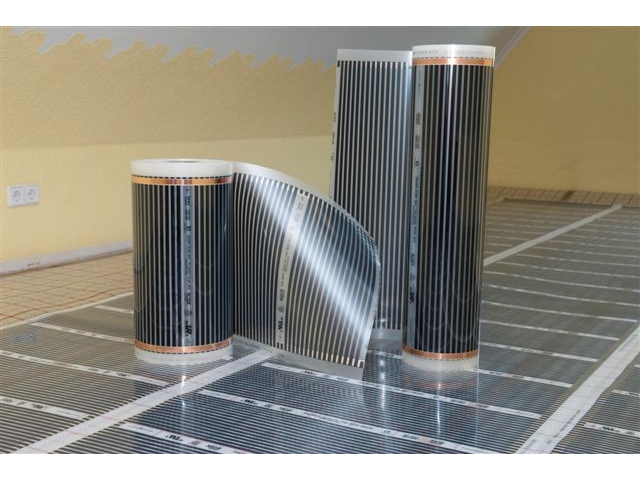

• пленочные – производятся в форме рулонов тонкой пленки, состоящие из нагревательных элементов;
• стержневые – представляют собой набор углеродных стержней, соединенных друг с другом проводами.

Принцип действия пленочной системы основан на работе инфракрасного излучения, которое нагревает не воздух, как другие типы полов, а окружающие предметы. Испускаются инфракрасные лучи нагревательными элементами под действием электрического тока. Эти элементы выполнены из тонких токопроводящих лент, которые состоят из углеродных нанотрубок, и отстают друг от друга на 16 мм.

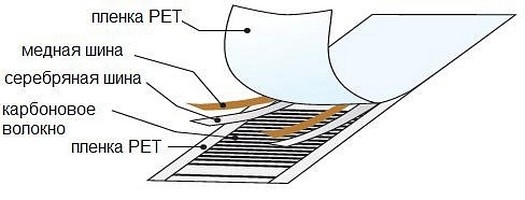

Энергия проводится по двухслойным проводам из серебра и меди. Подключается пол к сети через терморегулятор, что не дает полу перегреваться. Пленка герметична и ламинирована с двух сторон особым полимером, несущим функцию не только защиты самой пленки, но и защиты покрытия пола от возгорания.

Более того, слой полимера обеспечивает стойкость инфракрасной пленки к влажности и другим воздействиям окружающей среды. Инфракрасное излучение этот слой не задерживает.

Благодаря разделению пленки на отдельные независимые элементы, механическое повреждение полотна не ведет к полной потере работоспособности системы – функциональность потеряет только поврежденный участок, весь остальной пол продолжит работать в штатном режиме.

Благодаря сравнительно плотной компоновке нагревательных элементов, нагрев напольного покрытия в помещении происходит очень равномерно, в отличие от других типов теплых полов, в которых нагревается только небольшая область вокруг кабеля или трубы с горячей водой. Установив инфракрасный пол, можно гарантированно получить стабильную температуру во всем помещении.

Потребление системой энергии при подключении к сети 220 В и обеспечении хорошей теплоизоляции помещения составляет около 35-50 Вт на кубический метр в час. Установка термического датчика с терморегулятором позволит автоматически контролировать температуру, удерживая ее на требуемом значении, обеспечивая максимальный комфорт.

В связи с тем, что работа пола основана на излучении волн в инфракрасном спектре, пол не создает вредного для здоровья электромагнитного поля. Более того, наукой признано благотворное влияние инфракрасного излучения, оно даже применяется в разных сферах медицины, от хирургии до восстановления спортивных травм. В сущности, тепло от такого пола являет аналогом тепла солнечных лучей.

Преимущества и недостатки

Плюсы этого типа теплых полов таковы:

• инфракрасный пленочный теплый пол очень прост и удобен в монтаже, он не требует конструирования цементной стяжки, что обусловливает возможность установки системы в любое время, даже когда ремонт уже завершен;
• демонтаж также прост – при переезде пленку легко снять и забрать с собой;
• нет ограничений на выбор декоративного покрытия, укладывающегося поверх теплого пола, можно использовать даже ламинат или линолеум, так как инфракрасные полы полностью неогнеопасны;
• толщина пленки очень мала – 0,2-0,4 мм, благодаря чему высота помещения изменяется пренебрежимо мало;
• особенности материала, из которого выполнены нагревательные элементы ИК-пленки позволяют полу нагревать и остывать практически моментально, благодаря чему согреться можно очень быстро;
• благодаря инфракрасному излучению помещение прогревается равномерно, не создавая градации температуры от пола к потолку;
• пленка может быть установлена под полом, который подвергается серьезным механическим нагрузкам – в спортзалах, торговых помещениях, офисных зданиях;
• конструкция пленочного пола позволяет экономить до 30% электроэнергии;
• такой пол легко подключить к системе умного дома;
• полная безвредность и даже польза для здоровья обитателей помещения.

Стоит отдельно отметить такое достоинство инфракрасной пленки, как ее универсальность. Ее можно монтировать не только на пол, но и на стены, и на потолок, а также в любых помещениях. Можно обогревать ею хозяйственные постройки – гаражи, сараи, теплицы или использовать для предотвращения обледенения крыльца. Пленку можно уложить даже в салоне автомобиля.

К минусам можно отнести следующие моменты:

• сравнительно высокая подверженность механическим повреждениям;
• высокая стоимость;
• при неправильном монтаже, эксплуатации или при повреждениях возможно возгорание пленки.

Характеристики

Чтобы точно рассчитать необходимое количество материала, нужно знать типичные характеристики пленочных полов. Полоски из углеродных трубок формируются в полотна шириной от 50 до 100 см и длиной 50 метров. Такая длина позволяет использовать один рулон для монтажа пола во всем доме. Полотно можно спокойно разрезать в определенных местах, изолируя оголившиеся концы проводки.

Если инфракрасный пол планируется использовать в качестве основного отопления, необходимо покрыть пленкой не меньше 70% площади основного пола. Стоит учесть, что температура, до которой прогревается поверхность пленки, равна 33 градусам. Это, с одной стороны, позволяет укладывать ее под неустойчивые перед температурой покрытия типа линолеума, а с другой – не позволяет использовать инфракрасный пол в сильные морозы, так как он не сможет достойно прогреть помещение.

Однако, как вторичный источник тепла, он будет идеальным выбором и в суровом климате. Например, такой пол достойно согреет, если отопительный сезон еще не начался, а холода уже настали.

Методика укладки

Обычно рекомендуется прибегать к помощи специалистов для монтажа теплого пола. Но эта работа очень проста и вполне выполнима своими руками. Профессионалу можно поручить только подключение системы к электрической сети.

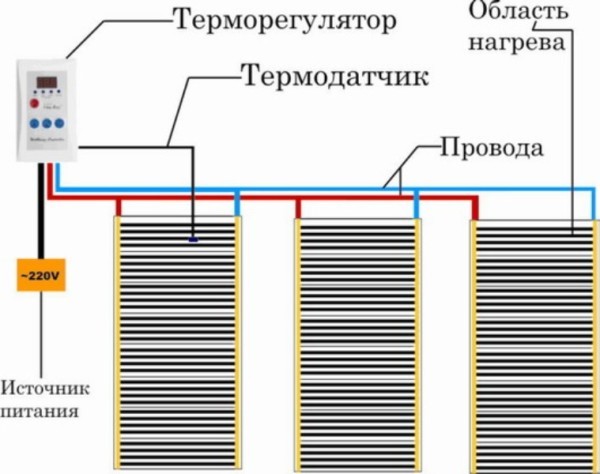

Схема монтажа инфракрасного теплого пола

Установка пленочного пола происходит следующим образом:

• первым делом нужно установить терморегулятор в удобном для доступа месте;
• затем поверхность основного пола подметается и отмывается, пленка должна обязательно укладываться на сухое и чистое покрытие;
• если основа влажная или выполнена из бетона, желательно уложить слой гидроизолирующего материала, например, плотную пленку из полиэтилена;
• после этого укладывается слой теплоизоляции из металлизированного полипропилена или лавсана, чтобы обеспечить экранирование тепловых волн;
• инфракрасное полотно нарезается на полосы нужного размера, не длиннее 10 м;
• пленка укладывается с отступом от стены в пару десятков см, медными шинами книзу;
• после подключения пола к сети нужно подключить датчик температуры и терморегулятор и провести тестовый запуск системы, если ничего не искрит и не перегревается – система готова к работе.

Стоит учесть пару моментов. Укладывать инфракрасную пленку под мебель не рекомендуется. Класть нужно строго встык, наложение краев друг на друга может привести к быстрому выходу системы из строя. Обязательно нужно надежно заизолировать контакты, иначе вся поверхность пола будет бить током.

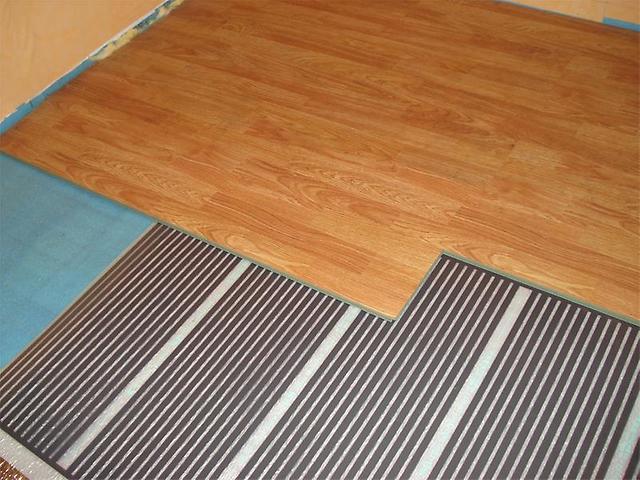

Монтаж декоративного покрытия

Почти все покрытия укладываются на теплый пол стандартным способом, особенности имеет только установка покрытия из керамики. Полимерный защитный слой пленки может не дать плиточному клею хорошо сцепиться с основным полом, поэтому поверх системы теплого пола раскатывается монтажная металлическая сетка и закрепляется в местах, не покрытых инфракрасной пленкой.

Включать пол в сеть и вводить его в эксплуатацию можно только после того, как клей полностью высохнет, что занимает около месяца.

Какой теплый пол выбрать: плюсы и минусы инфракрасной, кабельной и водяной систем

«Обоснованно считаю, что батареи – прошлый век в частном домостроении. Зачем они нужны, если можно сделать теплый пол и наслаждаться жизнью»,– говорит участник FORUMHOUSE с ником Maikl8. И действительно, разные виды теплых полов в загородных домах используют все чаще. Чем они хороши, какие у них сильные стороны и чего от них ждать, рассмотрим в этой статье.

Содержание:

• Водяной теплый пол: плюсы и минусы системы
• Теплый пол электрический: разновидности кабельного электрического пола, их недостатки и преимущества
• Инфракрасный теплый пол: пленочный и стержневой
• Как выбрать теплый пол

Водяной теплый пол

Водяной теплый пол – самая распространенная система для отопления индивидуального дома. Ее важная составляющая – трубы из полипропилена или металлопластика. Также в систему входят циркуляционный насос, коллектор-смеситель, и трехходовые клапаны (по числу водных контуров).

Вот как работает эта система: подогретая жидкость продвигается по нагревательному контуру и отдает свое тепло стяжке. Остывшая вода уходит в обратку, перетекает в котел, снова нагревается – цикл повторяется дальше. Ограничители, встроенные в систему, не позволяют нагреться полу выше заданной температуры.

Плюсы и минусы водяной системы теплого пола в частном доме

Недостатки

Преимущества

Сложный монтаж. Если в бетонную стяжку, нужно ждать минимум месяц до ее полного высыхания. Нужна бойлерная.

Совместима с разными видами напольных покрытий.

Первоначальные затраты обойдутся в несколько раз (3-5) дороже, чем у электрического пола.

Очень эффективная система. Температура циркулирующей жидкости 35-50 градусов, это сильно снижает затраты на отопление.

Когда это единственный способ отопления дома, нужны сложные расчеты.

Может быть единственной СО дома.

В случае протечки потребуется полный демонтаж покрытия и удаление стяжки.

Не генерирует электромагнитное поле.

С водяным теплым полом совместимы самые разные виды напольных покрытий, и на него можно стелить ковер.

Не сушит воздух в помещении.

Водяные полы разделяют по виду монтажа: обычно трубы заливают в стяжку, но есть и настильные системы, деревянные или полистирольные.

Поверх лаг кладется доска 50 мм, в ней фрезеруются углубления для укладки туб, далее укладывается фольга с заходом в углубления (как гидроизоляция и для лучшего распределения тепла), укладываются металлопластиковые трубы. Все это закрывается досками (сосна 20 мм), доски покрываем полиуретановым лаком с двух сторон.

Каждый вид водяного теплого пола хорош в определенных условиях.

Легкая и быстропрогреваемая настильная система считается идеальным решением для щитовых домов.

Полистирольная система рекомендуется для деревянного пола.

Бетонную систему выбирают для капитальных, мощных построек. Она, как уже говорилось, дороже, но это – незаменимый элемент энергоэффективного дома.

Монтаж системы водяного теплого дело крайне ответственное: протечка будет означать ремонт чернового пола, покрытия и отделки.

Электрический теплый пол

Электрические теплые полы разделяют на:

• Кабельные. Нагревательный элемент в них– резистивный греющий кабель с токопроводящей жилой, защищенной оболочкой.
• Нагревательные маты– кабель на сетчатой подложке.
• Инфракрасные пленочные полы– пленка с углеродными полосами.
• Инфракрасные стержневые. Нагревательный элемент– стержень из углерода.

Кабельный пол

Электрический кабельный пол обычно устаивают в городских квартирах и загородных домах, как часть комбинированной системы отопления. Он хорош там, где планируется минимальная стяжка, или плитка с клеем (поэтому его так часто устраивают на кухне или в санузлах).

Этот теплый пол в доме не годится для основного отопления, но он хорош, например, для отопления в межсезонье.

Кабель в пол – это не отопление, а догрев со всеми вытекающими.

В электрическом полу может использоваться резистивный или саморегулирующийся кабель. Резистивный может быть одножильным или двужильным (от этого зависит способ укладки теплого пола, двужильные гораздо удобнее), саморегулирующийся – только двужильным.

Разновидность

Преимущества

Недостатки

Одножильный резистивный кабель. Ненагреваемый конец подключают к регулятору температуры, «змейкой» под полом размещают основной кабель, протягивают второй ненагреваемый конец в начальное соединение и тоже подключают к терморегулятору.

Максимальная температура подогрева в несколько раз выше, чем у двухжильного.
Потребляет мало электричества.
Стоит недорого.

У резистивного кабеля равномерная теплоотдача на всех участках, возможен перегрев напольного покрытия под мебелью и выход системы из строя. Лучше, чтобы греющего кабеля под крупной мебелью не было – это придется предусмотреть при проектировании.

Двужильный резистивный кабель. Его достаточно подсоединить к терморегулятору одним концом. Это удобно для большой площади и сложной планировке дома.

Легко монтировать, можно проложить теплоканал высокой сложности. Напряжение, которое проходит через провод, не влияет на электромагнитные импульсы.

Саморегулирующий кабель (две токопроводящие жилы контактируют с матрицей, выполненной из специального полимерного материала).

В зависимости от температуры в помещении самостоятельно изменяет силу нагревания. Хорошо защищен от механического воздействия. Не может перегреться из-за особенностей конструкции. Долго служит, практически никогда не нуждается в ремонте. Совместим с любым покрытием и под любой мебелью. Можно выполнять контуры разной площади (и менее 1 кв.м). Легкий монтаж теплого пола.

Дорогой. Нужны специальные пускорегулирующие элементы. Обеспечивает комфортную температуру только на поверхности пола, не способен быстро прогреть комнату.

При устройстве пола из резистивного кабеля важно:

• просчитать длину кабеля
• обратить внимание на материал (латунь, нихром или медь). У них разные свойства и показатели электрического сопротивления
• строго соблюдать допустимую дистанцию между греющими элементами, указанную производителем (обычно не более 12 см)
• правильно выполнить расчеты – невозможно убрать или добавить часть провода на стадии монтирования

При подсчетах обычно ориентируются на следующие данные (на квадратный метр помещения):

• Спальня – 100-150 Вт/кв.м;
• Кухня, прихожая, коридор – 150 Вт/кв.м;
• Санузел – 150 Вт/кв.м
• Балкон -200 Вт/кв.м

Теплый пол под плитку: нагревательные кабельные маты

Нагревательные кабельные маты– лучший теплый пол для укладки под плитку, потому что его можно укладывать прямо в слой (до 1 см) плиточного клея. С этой задачей справляются и тонкие кабели, но их ассортимент в продаже обычно ограничен.

Производители предпочитают наклеивать тонкие кабели на маты и продавать дороже.

Маты подходят для всех финишных покрытий. По сравнению с простым кабельным полом, они гораздо быстрее и проще монтируются – кабель уже закреплен на полимерной сетке, и ее нужно просто раскатать по полу. В матах используется и одножильный, и двужильный кабель, и при одинаковой мощности одножильные примерно на 15% дешевле. Так что разница только в цене и величине электромагнитного поля – у одножильных она гораздо сильнее. Если этот фактор важен, лучше переплатить и купить нагревательные маты из двужильного кабеля.

Минус только один, но большой – достаточно высокая стоимость.

Инфракрасные карбоновые полы

Инфракрасные полы состоят из нагревательных элементов, заполненных карбоновой смесью и закрепленных на основе из полипропилена. Под воздействием тока карбон выделяет тепловые волны длиной 8–14 мкм; волны проходят через напольное покрытие и прогревают именно предметы в комнате (воздух – только незначительно). В комнате, обогреваемой инфракрасным карбоновым полом, всегда очень комфортно– нет пересушенного воздуха, из-за которого мы так страдаем зимой.

Нагревает предметы: стол, лестницу, стены, в этом и весь смысл. Открываешь настежь окна, проветриваешь, а когда все закроешь – опять тепло. Потому что не только воздух теплый, а все вокруг.

Инфракрасные полы не боятся морозов: можно приехать в зимой в холодный загородный дом на выходные после недели адских минусов, включить систему и она будет нормально работать, и комфортная температура установится очень быстро (система входит в рабочий режим за 5-7 минут, но и остывает такой пол сразу же).

У пленочного и стержневого пола есть свои особенности.

Монтируется без мокрых процессов, на сухую ровную поверхность под финишное покрытие. Монтаж быстрый, с возможностью демонтировать систему и использовать еще раз.

Укладка выполняется в стяжку или слой плиточного клея (2 см) с обязательной термоизоляцией чернового основания. Для подложки покрытия не допускаются фольгированные материалы.

Не рекомендуется под ковролин, ковровую плитку, линолеум на войлоке – эти покрытия в несколько раз снижают эффективность обогрева. Паркет и массивную доску можно, если рабочая температура системы не выше 28 градусов.

Саморегулируемая система: если на участке под мебелью температура пола повышается, падает мощность потребления нагревательных элементов. И наоборот.

Допускается разрезать на части и размещать произвольно – это позволяет обогревать только какие-то локальные участки помещения: проходы, место, где играют дети и т.п.

Стержневой пол укладывают в любом помещении, можно ставить сверху габаритную мебель и оборудование.

Если какая-то секция сломается, пол будет работать в прежнем режиме – вы этого даже не заметите.

Благодаря схеме параллельного подключения система будет стабильно работать, даже если выйдет из строя несколько нагревательных элементов.

Нагревательные покрытия такого типа применяются для обогрева лестниц и крыльца в частных домах, для предотвращения образования льда.

Выводы

Каждый вид теплого пола хорош для своих задач. Если дом построен на УШП, то теплый пол может быть единственным способом обогрева, и очень эффективным. Для этого выбирают водяной теплый пол, а если дом не подключен к газу, и есть проблемы с твердым топливом – кабельный электрический. Пленочный пол выбирают для подогрева каких-то зон комфорта, лестниц, проходов.

На FORUMHOUSE вы найдете статью с рекомендациями по выбору теплого пола и подробнейшую статью о том, как устроен водяной теплый пол; любую информацию про электрический теплый пол и все тонкости самостоятельной укладки теплого пола. Исчерпывающая информация представлена в разделе FORUMHOUSE системы «Теплый пол».

Посмотрите видео, которое рассказывает о нюансах монтажа теплого пола.

Что, по-вашему, лучше, теплый пол или радиаторы?

Инфракрасный теплый пол. Выбор и особенности установки

Инфракрасный теплый пол представляет категорию электрических систем обогрева нового поколения.

Преимущество инфракрасного обогрева в том, что он не поглощает кислород, экономичен, благотворно влияет на здоровье и воспринимается человеком как наиболее комфортный вид обогрева. Как известно, организм человека является носителем инфракрасного тепла, вырабатывая волны от 6 до 20 мкм. В свою очередь, инфракрасный теплый пол имеет длину ИК-волны от 5 до 20 мкм, вследствие чего, вырабатываемое им тепло является биологически оптимальным для человека и оказывает положительное воздействие на здоровье. Один из примеров использования ИК излучения – обогрев инкубаторов для недоношенных младенцев, создающий тепло подобное материнскому.

Инфракрасный теплый пол подразделяется на системы, предназначенные для сухого монтажа (непосредственно под ламинат, паркет, линолеум, ковролин) – пленочный; и для укладки в плиточный клей или стяжку – стержневой UNIMAT.

Пленочный теплый пол

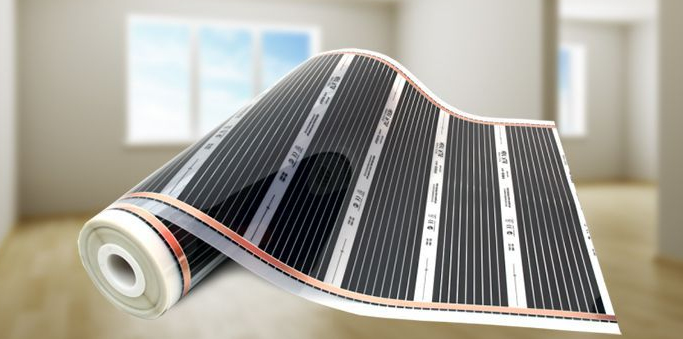

Инфракрасный пленочный теплый пол представляет собой тонкую термопленку, нагревательными элементами которой являются полосы графита, изолированные специальным слоем, который обеспечивает защиту от внешних физических воздействий. Термопленка расходует электроэнергию на 20 % меньше кабельных аналогов.

Особенности и преимущества

Монтаж осуществляется сухим способом за несколько часов на любом этапе ремонта

Расходует электроэнергию до 20% меньше кабельных аналогов

Можно включать сразу после монтажа

Поднимает уровень пола на толщину подложки (3-4 мм)

Особенности монтажа

Минимальная толщина пленочного теплого пола позволяет экономить высоту помещения, а также, благодаря сухому монтажу, весь процесс установки термопленки занимает всего несколько часов, и включать такую систему можно сразу после укладки напольного покрытия. Инфракрасная пленка идеальна как теплый пол под ламинат, паркет, линолеум и ковролин. Подробнее о монтаже теплого пола CALEO читайте здесь.

Выбор мощности

Keeply OPTIMAL 160 (мощность 160 Вт/м 2 ) – оптимальный вариант для обогрева помещений со стандартными теплопотерями. Гарантом безопасности и надежности пленки KEEPLY выступают входящие в её конфигурацию специальная антиискровая серебряная и медная токонесущая шины.

Отличительной чертой теплого пола KEEPLY является специальный состав нагревательных полос, который создает эффект частичной саморегуляции и предотвращает локальный перегрев пола в местах, где был оставлен предмет, препятствующий отводу тепла. Также эта особенность позволяет сократить потребление электроэнергии до 30%. Толщина инфракрасной пленки KEEPLY – 0,4 мм, ширина – 0,5 м.

Keeply OPTIMAL 160 1 кв.м., 0.5

В модельной линейке CALEO представлено 4 вида теплых полов.

Простейшее решение
пленочного теплого пола

Пленочный пол
№1 в России

Быстрее нагревается –
меньше потребляет

CALEO Line – доступное и экономичное решение в обогреве помещений с центральным отоплением, не требующих большой мощности (130 Вт/м 2 ). Идеальный вариант теплого пола, когда необходим дополнительный источник тепла. Ширина инфракрасной пленки CALEO Line – 0,5 м.

CALEO Grid – оптимальный вариант для случаев, когда требуется большая мощность. Высокую надежность термопленки обеспечивает запатентованная антиискровая серебряная сетка GRIDIRON-S, которая исключает вероятность искрообразования, разделяя нагревательные инфракрасные элементы и медную шину. Мощность CALEO Grid:

• 150 Вт/м 2 (ширина 0,5 м, 1 м);
• 220 Вт/м 2 (ширина 0,5 м).

CALEO Gold – помимо антиискровой сетки CALEO Gold обладает функцией саморегулирования, автоматически понижающей мощность при увеличении температуры окружающей среды, что значительно сокращает расходы на электроэнергию. Мощность теплого пола CALEO Gold:

• 170 Вт/м 2 (ширина 0,5 м);
• 230 Вт/м 2 (ширина 0,5 м).

CALEO Platinum – высокотехнологичное решение для обогрева помещений с полной саморегуляцией мощности. Не боится запирания мебелью и последующего перегрева, что делает его самым надежным и самым экономичным пленочным теплым полом. Мощность инфракрасной пленки CALEO Platinum составляет 230 Вт/м 2 (ширина 0,5 м).

Монтаж инфракрасного теплого пола

Система инфракрасного теплого пола – новейшая разработка, которая набирает популярность среди потребителей.

Обладая рядом преимуществ перед уже известными видами теплых полов, инфракрасный обогрев заслуженно занимает место в сердцах покупателей. Ремонт и Строительство Какой утеплитель для пола выбрать в дом Подробнее

Однако, монтаж инфракрасного пола, как сложного технического устройства, требует знания теоретических основ и правил безопасности, с которыми я познакомлю вас в этой статье.

Особенности применения инфракрасного теплого пола

Инфракрасный теплый пол представляет собой систему, излучающую тепло посредством генерации инфракрасного излучения. Различают два вида инфракрасных полов:

• Стержневой инфракрасный пол, состоящий из графитовых стержней с карбоновым материалом внутри;
• Пленочный инфракрасный пол, в котором полосы карбоновой пасты покрыты термоустойчивой полиэтиленовой пленкой.

Пленочный теплый пол пользуется большей популярностью из-за удобства монтажа и транспортировки. К преимуществам инфракрасного теплого пола относятся следующие факторы:

• Устройство нагревает не воздух в помещении, а объекты, находящиеся в комнате. Благодаря такой особенности, не страдают качественные показатели воздуха.
• Инфракрасные лучи безопасны для человека, животного и растения, они по структуре схожи с ультрафиолетом.
• С укладкой инфракрасного пола справится новичок в строительном деле, достаточно базовых знаний об устройстве и технике безопасности.
• Инфракрасный пол разрешено укладывать под любой вид финальной отделки: линолеум, ковролин, ламинат и даже паркетную доску.

Монтаж инфракрасного пола

Рассмотрим пошаговую инструкцию по укладке и подключению инфракрасного пола у вас дома.

• Выбор теплоизоляции. Теплоизоляционный слой необходим для профилактики утечки тепла через грунт или основание пола. Выбор утеплителя для инфракрасного пола зависит от расположения помещения: в частном доме, в котором под полами только грунт используйте пенополистирол (пенопласт), если снизу отапливаемое помещение – достаточно вспененного фольгированного полиэтилена.

• Создание чертежа. Изобразите схематично площадь покрытия пленкой теплого пола, помните, что необходимо избегать мест постоянного сильного давления (ножки шкафов, диванов). Чертеж поможет правильно уложить пленку теплого пола, а также рассчитать необходимое количество.
• Очистка поверхности. Подметите или пропылесосьте основание перед началом работы.
• Установка терморегулятора. На высоте 1-1,5 м от пола просверлите отверстие в стене при помощи специальной коронки. Сделайте штробу в стене по направлению к полу, она нужна для укладки кабеля. Кроме того, подведите кабель от щитка к отверстию в стене.

• Укладка теплоизоляции. Постелите на пол теплоизолирующий слой фольгированной стороной наверх, стыки проклейте скотчем.
• Установка инфракрасного пола. Постелите пленку согласно разработанному чертежу, фиксация термопленки при помощи двустороннего скотча. Термодатчик расположите в 1 м от стены под пленкой. Соедините кабелем электрополосы между собой, проведите кабель от пленки к терморегулятору, подключите теплый пол.
• Финальное покрытие. Перед началом отделочных работ проведите тестовый запуск теплого пола. Между инфракрасной пленкой и финальным покрытием обязательна прокладка из ПВХ пленки.

Техника безопасности

Поскольку инфракрасный теплый пол является электрическим устройством, необходимо соблюдать правила использования и технику безопасности при его установке, чтобы избежать возгорания и порчи материалов. Перечислю несколько наиболее распространенных ошибок, избежать которые проще, чем исправить последствия.

• Систему теплого пола необходимо подключать напрямую к щитку, отдельной линией.
• Использование УЗО и правильный подбор сечения кабелей, исходя из значений тока, требования безопасности, которые не только защитят от возгорания, но и продлят срок службы всей системы.

• Пока пленка свернута в рулон и не расстелена в один слой на основании пола – тестировать систему запрещено.
• Перед заливкой цементной стяжки проверьте инфракрасный пол на предмет обрывов. Для этой задачи используйте электрический тестер.
• Продумайте расположение мебели в комнате до начала работ по укладке теплого пола. Точечная нагрузка на инфракрасную пленку запрещена, приводит к оплавлению контактов.

Соблюдение правил установки и дальнейшего использования инфракрасной пленки делает систему теплого пола универсальной и долговечной.

Пленочный инфракрасный теплый пол: отзывы, выбор и монтаж

Еще относительно недавно использовалось два вида отопления пола – водяные полы и обогревательные системы с помощью электрического кабеля. Сейчас все большую популярность получили инфракрасные пленочные технологии. Эти системы называют ИТП (инфракрасный теплый пол).

Отличие теплых инфракрасных систем от водяных или кабельных состоит в том, что для обогрева помещения применяется инфракрасный луч длиной 6-22 мкм. В основе излучения находится карбоновая смесь, которая герметично впаяна в пленочный материал. Электричество подключается к медным проводникам, диаметр излучателя — 0,4 мм. Серебряное покрытие на контактах защищает от подгорания участки соединения. Подсоединение инфракрасного теплого пола к электросетям происходит с помощью терморегулятора.

Конструкция пленки инфракрасного пола

Этот вид систем отопления кардинально отличается тем, что нагревается не воздух, который находится в помещении, а находящиеся в округе предметы. Благодаря хорошей теплопроводности карбона, потребление электричества в таких системах намного ниже, нежели при иных вариантах отопления. Человеческий глаз не видит инфракрасных лучей, но кожа чувствует тепло. Излучение, похожее на солнечный свет, выходит через напольное покрытие и обогревает находящуюся мебель и стены. Основным достоинством инфракрасных пленочных полов считается то, что они могут укладываться под любую финишную отделку, в числе которых натяжные потолки.

Основные достоинства инфракрасных полов:

• максимальная экологическая безопасность для здоровья людей;
• для установки системы отопления не нужна цементная стяжка или заливка сухими смесями;
• надежность инфракрасных полов обеспечена параллельным подключением модулей нагрева;
• в отличие от водяных полов, инфракрасные системы не связаны с котлами обогрева или горячим снабжением воды;
• плотная установка полос создает максимальную эффективность системы;
• при выходе из строя одного из участков полосы, все другие продолжают работать.

Для разных условий эксплуатации устанавливают инфракрасные полы производительностью 220 и 150 В/кв. м. В отличие от конвекционного вида отопления (когда тепло передается воздушными потоками), пленочная система намного эффективнее, потому что тепло поглощается рядом находящимися предметами. Снижение теплопотерь в данном случае обеспечивает сбережение электроэнергии. При помощи инфракрасных полов можно обогреть часть комнаты, например, потолок в гостиной, ковер, где играют дети, рабочее место. В данном случае нужно лишь необходимое количество используемых материалов.

Производители заверяют, что пленочный пол – уникальная система нового поколения. Он положительно влияет на человеческое здоровье. По пользе этот теплый пол, по отзывам, аналогичен с русской печью. Данное явление объясняется свойствами инфракрасных лучей.

Область использования инфракрасных полов

Пленочные можно устанавливать на наклонных, горизонтальных и вертикальных стенах за короткое время «сухим» способом. Такие системы отопления имеют продолжительное время службы, отличные отзывы и высокую надежность. Пленочные полы легко демонтируются, например, во время переезда. Их очень просто уложить опять. Как показали отзывы, такое свойство очень ценно и во время ремонта с перепланировкой помещения. Инфракрасную систему отопления можно установить на лоджиях и балконах. Этот вариант обогрева является самым оптимальным, потому что выводить центральное отопление в эти помещения запрещено строительными правилами.

Инфракрасные теплые системы можно установить где угодно: на полу, чтобы приятно погреть босые ноги, на потолке, взяв пример с кота Матроскина и его портативным солнышком, либо на стенах, чтобы уютно облокотиться к ним спиной, не переживая обжечься холодом.

Технология монтажа инфракрасного пола

Вначале, перед укладкой, нужно полностью убрать мусор, который находится после проделанных этапов ремонтных работ, а после обеспылить основание. Данную операцию делают при помощи промышленного пылесоса.

Затем при помощи уровня проверяют горизонтальность поверхности. Во время монтажа инфракрасного пола наибольшее возможное отклонение не должно быть более 3 миллиметров. Если нужно, то делают циклевание деревянной поверхности, а цементное основание шлифуют, чтобы добиться нужного уровня поверхности.

На подготовленную и чистую поверхность крепят слой гидро- и теплоизоляции. Если финишное покрытие решено сделать из линолеума или коврового покрытия, то подходят любые материалы, имеющие слой 3-5 миллиметров. Ленты лавсановой или полипропиленовой теплоизоляционной пленки устанавливают металлической частью наружу. На участках соединения листы нужно закрепить скотчем. Учитывая отзывы, во время укладки сверху пленочного пола кафельной плитки лучше всего использовать для теплоизоляции техническую рулонную пробку слоем в 2 миллиметра.

Перед укладкой нужно определиться или почитать про инфракрасный теплый пол отзывы, в каком месте можно установить терморегулятор. Предварительно делается схема раскладки для правильного месторасположения пленки. Нужно учесть, что инфракрасные полы укладываются лишь на открытых участках комнаты, где отсутствует мебель и другие тяжелые предметы.

Пленку режут на полоски по специально намеченным линиям, а после, ее укладывают на полу в соответствии с размеченной схемой. Пленка монтируется контактами к стене, где будет находиться терморегулятор и медным основанием вниз.

На окончаниях медной полоски крепят зажимы контактов и подсоединяют контактные кабели.

Все места разрезов и подсоединения кабеля к зажимам нужно изолировать.

После, с нижней стороны пленки подсоединяется температурный датчик, который тоже изолируется. После завершения укладки и подсоединения всех проводов и контактов, подключается терморегулятор и происходит подсоединение к электросети.

Перед монтажом финишного покрытия пол обязан быть непременно протестирован. При нормальной работе не должно происходить искрения, перегрева на участках подсоединения контактов, поверхность пола обязана быть прогрета равномерно.

Для дополнительной защиты сверху пола расстилают полиэтиленовую пленку, а после, уже финишное покрытие на пол. Инструменты для укладки пленочных полов необходимы самые простые:

• кусачки;
• отвертка;
• ножницы;
• плоскогубцы;
• инструмент для зажима проводов.

Техника безопасности

Нужно не забывать, что система отопления обязана укладываться лишь на чистом и высушенном основании. Инфракрасный пол не монтируют под стационарной мебелью, такой как:

• шкафы-купе;
• шифоньеры;
• мебельные стенки и т. д.

Если хотите, чтобы пленочные полы были главным источником обогрева, как часто пишут в отзывах, то размер пленки обязан быть не меньше 75% всего размера помещения. При использовании этой системы в роли вспомогательного отопления, пленку укладывают на 45% площади комнаты.

Пленку укладывают на расстоянии не ближе 40 сантиметров и не дальше 10 сантиметров от стен, укладывать элементы нагревания внахлест нельзя. Для крепления терморегулятора оптимальной является дистанция 12-15 сантиметра от пола.

Расчет производительности пленочного пола нужно выполнять, учитывая пиковую мощность во время подключения в электросеть, мощность составляет не меньше 210 Ватт на метр квадратный. Именно на такую величину нужно ориентироваться при определении мощности.

Особенности монтажа

Во время укладки теплых полов нужно учитывать, что чем больше размер полос элементов нагрева, тем меньше нужно контактов для подсоединения. Но размер полос элементов не должен быть более 8 метров. Для безопасной работы системы дистанция между полосами пленки обязана быть не меньше пяти миллиметров.

При подключении зажимов контакта одна их часть находится внутри материала, а другая снаружи, на токопроводящей поверхности. После подключения зажима его крепят обжимными инструментами или плоскогубцами. Некоторые изготовители теплых систем, например, Caleo, не допускают использования контактных зажимов иных изготовителей для обеспечения безопасной работы системы отопления.

Участки разрезов контактных шин надо изолировать при помощи битумной изоляции, по отзывам она, как правило, идет в комплекте теплых систем. Терморегулятор лучше подсоединять стационарно, но его возможно установить и с помощью обычной розетки, как простой электроприбор.

Во время установки необходимо стараться, чтобы большая часть кабелей, соединяющих пленку и терморегулятор, находилась под плинтусом. Делать укладку нежелательно при высокой влажности и отрицательных температурах. Пленку недопустимо перегибать больше, чем под прямым углом.

Для крепежа нельзя использовать гвозди и саморезы. Любой участок термопленки обязан иметь потребление не больше десяти ампер. Теплые полы не советуют устанавливать возле других приборов отопления – камины, печи и т. д.

Финишное покрытие на пол

Во время установки пленочного пола под ковролин или линолеум, сверху элементов нагрева кладут ДВП или фанерные листы толщиной не меньше пяти миллиметров. Разметка крепления должна быть сделана предварительно, чтобы не деформировать поверхность пленки. В данном случае можно также уложить слой вспененного полиэтилена. Покрой и разметку полотен ковролина и линолеума нужно сделать предварительно, потому что разрезы на полу недопустимы.

Если решили финишное покрытие сделать из кафельной плитки, то сверху термопленки укладывается армирующая сетка. Конструкцию крепят при помощи дюбелей, которые вбивают в щели между полосами. Если необходимо, то сверху армирующей сетки делают слой цементной стяжки. В определенных случаях, во время укладки кафельной плитки по периметру комнаты, сверху пленки кладут слой теплоизоляционного материла, который является термокомпенсатором. Все работы по монтажу финишных напольных покрытий нужно выполнять очень внимательно, потому что, как показывают отзывы, почти все поломки системы отопления связаны с неаккуратным монтажом теплого пола и финишного покрытия.

Основные изготовители, стоимость пленочных полов и отзывы

Сегодня самой большую популярность, судя по отзывам, имеют комплекты пленочных полов производителя Caleo, но есть очень много фирм и других изготовителей. Доля Caleo на отечественном рынке теплых полов в нашей стране превышает 65% от всей реализации продукции. Для доказательства безопасности изделий, на заводе Caleo находится аквариум с рыбками, где непосредственно в воде уже очень давно расположен инфракрасный пленочный нагреватель. Эта наглядная демонстрация доказывает абсолютную безопасность систем отопления и имеет только положительные отзывы.

Стоимость на теплые полы равна приблизительно 25 у. е. за кв. метр. Элитные изготовители дают гарантию на их изделия продолжительностью 15 лет, но пленочная система отопления при правильной эксплуатации служит намного дольше.

При покупке комплекта теплых напольных систем нужно прочитать отзывы и обращать внимание на сертификаты, которые доказывают электро- и пожаробезопасность материала. Все нагревательные участки обязаны быть надежно закреплены между слоями прозрачной пленки, обработанной электроразрядом. Качественные материалы термопленки хорошо изолированы и устойчивы к огню. Инфракрасные системы, в отличие от систем отопления, которые работают с помощью сжигания топлива, не создают шума, вибрации, вредных испарений и пыли.

Инфракрасные пленочные полы — штука и полезная, и хорошая. После появления о микроволновых печах негативной информации, большинство людей начали бояться любой фразы, где есть слово «излучение». Но инфракрасное излучение выделяет, к примеру, русская печка или обычный радиатор. Это излучение даже применяют в медицине. Принимают инфракрасные бани и как говорят отзывы, очень хорошо расслабляет и на психику положительно воздействуют.

Лучистая энергия благоприятно влияет на человеческий организм и имеет только положительные отзывы. Термопленка не горит, не выделяет токсичных паров и угарного газа. Серебряное напыление в системах теплых полов эффективно изолирует карбон от меди. Доказательством безопасности и эффективности данного вида отопления является то, что по отзывам, эти системы рекомендованы для установки в медицинских и детских учреждениях.
