Современная подсветка светодиодной лентой своими руками

Как сэкономить и смастерить светильник из led-ленты своими руками

Несколько лет назад популярность светодиодных лент просто зашкаливала. На сегодняшний день потребность в них снизилась, но, несмотря на это, многие люди до сих пор используют данные источники света в качестве подсветки и украшения для натяжных или гипсокартонных потолков. А следуя приведенным ниже инструкциям и правилам электротехнической безопасности, вы сможете смастерить уникальный светильник из светодиодной ленты своими руками.

Понятие и сферы применения

Светодиодные светильники имеют массу преимуществ, но главным недостатком по-прежнему остается чересчур высокая стоимость. Последнее нивелируется низким потреблением электроэнергии и большим рабочим ресурсом, но все же намного дешевле соорудить собственный осветительный прибор, отдельно купив дешевые гибкие платы и светодиоды. Стоимость одного погонного метра светодиодной ленты составляет около 100–250 рублей.

Если желаете сэкономить, то покупайте ленту в бухтах по 10 м, тщательно выбирая необходимый класс светодиодов. Используются данные устройство во всех сферах жизнедеятельности, на объектах, где требуется искусственное освещение.

По сравнению с лампами накаливания у гибких источников света на led-диодах огромное количество преимуществ:

• высокая экономичность;
• продолжительный срок эксплуатации;
• доступность;
• возможность выбора форм;
• безопасность;
• гибкость.

Области применения светодиодной ленты безграничны. Она используется в качестве подсветки для аквариума, потолка, мебели и других предметов интерьера, рабочих зон, витрин (чаще все-таки неоновые ленты). Перечислить все возможные варианты нереально. Здесь главное – научиться правильно выбирать светодиодную ленту в зависимости от конкретной задачи, ориентируясь на технико-эксплуатационные характеристики.

Применение разноцветной гибкой платы на натяжных потолках обусловлено глянцевой поверхностью, отлично отражающей падающие световые лучи, что позволяет добиться интересных эффектов — от визуального увеличения комнаты до создания незабываемой романтической обстановки. Сделать это при помощи классической люстры или точечных светильников гораздо сложнее.

Вообще светодиодная лента — самый универсальный источник света. Из нее можно создавать неповторимые рисунки и формы, а для ее самостоятельного изготовления используются едва ли не любые материалы. Наиболее распространенными считаются приборы из пластика и поливинилхлорида.

Виды и параметры

Для самостоятельного изготовления светодиодного светильника нужно как следует изучить широкий модельный ряд диодов, представленный как бюджетными, так и элитными аналогами.

Наиболее востребованными считаются недорогие диодные конструкции следующих серий:

1. SMD 3528 — диоды располагаются плотно друг другу, при этом на один погонный метр может быть как 60, так и 240 штук. Их количество влияет на мощность прибора (5–16 Вт) и световой поток (5–9 лм).
2. SMD 2835 Premium — одна из лучших лент бюджетного исполнения, характеризующаяся более высокой яркостью по сравнению с остальными типами. На один погонный метр приходится 60–120 led-диодов, при этом отрезки могут нарезаться длиной по 5 см (около трех диодов). Идеальное решение для украшения и подсветки небольших предметов интерьера или создания точечного освещения. Величина светового потока насчитывает 20–23 лм.
3. SMD 3014 схожа с предыдущей моделью. На одном погонном метре может быть от 60 до 120 полупроводников. В зависимости от их числа мощность составляет 36/72 Вт, световой поток — 6/11 лм.

Из светодиодных лент, оснащенных более мощными полупроводниками, выделим следующие модели:

1. SMD 5050 — на один погонный метр приходится 30–120 светодиодов. Мощность варьируется от 7,2 до 25 Вт, световой поток — 50–60 лм.
2. SMD 5630 и SMD 5730 — схожие серии, характеризующиеся повышенной мощностью, продолжительной эксплуатацией и яркостью 50–60 лм. Чаще всего эксплуатируются в светодиодных светильниках.

Помимо классических моделей уже изобретены более современные и неординарные конструкции:

• высоковольтная гибкая плата, предназначенная для прямого подключения к сети на 220 В;
• низковольтные решения на 12 или 24 В, в электрическую цепь которых подключают выпрямитель;
• модели с влагозащитным корпусом.

Светодиодная лента продается в бухтах по 5–10 м, но при необходимости обычными ножницами может быть разрезана на отрезки необходимой длины. Если возникла необходимость в монтаже ленты на большую поверхность, то помните общее для всех правило: на каждые 15 пог. м нужно устанавливать один блок питания.

Высоковольтные платы не имеют каких-либо ограничений по метражу и реализуются в бухтах по 100 м. Обычно нарезка выполняется по длине 50 или 100 см.

Экземпляры с повышенной защитой от влаги конструктивно идентичны обычным платам. Разница связана с наличием защитного силиконового покрытия, обеспечивающего определенную защиту от проникновения пыли и влаги:

• IP44 — хорошая защита от попадания пыли и грязи;
• IP65 — защита от пыли и влаги с сохранением высокой эластичности в условиях низких температур;
• IP67 — защитное покрытие выполнено в форме прочной силиконовой трубки;
• IP68 — повышенная защита в виде двухслойной силиконовой трубки со специальным наполнителем.

Изделия с классом защиты IP67 и IP68 используются для качественной подсветки аквариумов, бассейнов и других искусственных водоемов. При этом глубина погружения не должна превышать 1 м. Если на упаковке указан класс IP33, то такое устройство выпускается без силиконовой защиты.

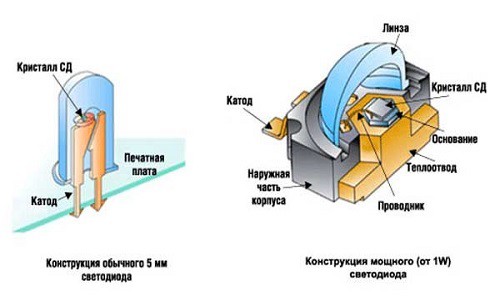

Типы применяемых led-диодов

При создании самодельной ленты, светящейся одним цветом, подойдут полупроводники типа SMD 3028 или SMD 5050. Во втором случае используются три кристалла, поэтому свечение будет наиболее ярким, но и потребление электроэнергии выше. Также яркость зависит от числа элементов, расположенных на 1 пог. м.

Количество светодиодов на условный метр влияет на суммарную нагрузку изделия:

• 30 элементов типа SMD 5050 — 7,2 Вт;
• 60 SMD З528 — 4,8 Вт;
• 60 SMD 5050 — 15 Вт;
• 120 SMD З528 — 9,6 Вт;
• 120 SMD 5050 — 25 Вт;
• 240 SMD З528 — 19,2 Вт;

Платы с полупроводниками, расположенными в несколько рядов, именуются многорядными. В таких случаях обычно используют технологию RGB, позволяющую получить разноцветное свечение.

Ввиду наличия нескольких стандартов производители изготавливают ленту, работающую от источника постоянного тока напряжением 12 или 24 В, или напрямую от сети переменного тока 220 В.

Для чего нужны контроллеры и блоки питания

При изготовлении самодельных осветительных приборов на основе светодиодов необходимо установить специальный адаптер (выпрямитель, блок питания), который будет преобразовывать переменное электричество 220 В в постоянный ток 12/24 В в соответствии с мощностью используемых полупроводников.

Чтобы сделать правильный выбор и купить подходящий блок питания, подсчитайте количество диодов на одном погонном метре, после чего сначала умножьте его на мощность одного led-диода, а затем — на количество погонных метров. В конце обязательно следует дать небольшой запас — около 10–15%.

К примеру, если вы используете диоды типа SMD 5050, устанавливаете приблизительно по 60 штук на погонный метр и протяженность платы составляет 5 м, то (исходя из таблицы выше) общая нагрузка будет равна 15*5=75 Вт. Увеличьте значение на 15% и получите необходимую мощность адаптера — 86–87 Вт. При сборке гибкой платы с регулируемым уровнем яркости и переключением света электрическая схема должна быть дополнена контроллером и пультом ДУ.

Подготовка материалов и деталей

Прежде чем приступать к работе, подсчитайте требуемое число светодиодов, их яркость и мощность используемого адаптера. В зависимости от предназначения светильника длина платы будет составлять:

• ночник, подсветка для выключателя или розетки — небольшой отрезок с тремя диодами;
• аквариум — отрезок, равный длине стенки или периметру емкости;
• освещение грядки — несколько частей, длина которых соответствует протяженности грядки;
• подсветка для компьютерной клавиатуры — в соответствии с длиной периферийного оборудования;
• при замене люминесцентной лампы — несколько частей, длина которых соответствует длине лампы.

Яркость свечения ленты, ее размеры и плотность расположенных полупроводников зависят от конкретных условий. Мощность блока, как отмечалось выше, должна равняться общей нагрузке с запасом 10–15%.

Также вам могут пригодиться провода, трубка для термоусадки и изоляции, паяльник, олово, канифоль. Вместо паяльника можно использовать специальные коннекторы. Ни в коем случае не паяйте ленту с помощью кислоты, которая приведет к окислению и разрушению проводников или короткому замыканию.

В случае применения платы в качестве подсветки для аквариума воспользуйтесь прозрачной трубкой, а для повышения влагозащиты используйте силиконовый герметик.

Сборка светильника

Тщательно продумав конструкцию светильника, собрав нужные инструменты и материалы, можно приступить к его изготовлению. В некоторых случаях весь процесс заключается в банальном приклеивании платы к какому-либо основанию — например, к клавиатуре. В других ситуациях может потребоваться частичная или полная переделка источника света.

При установке такого светильника нужно учитывать несколько дополнительных факторов:

1. Блок питания, используемый для понижения напряжения, следует разместить на максимально близком расстоянии к диодам. С увеличением протяженности проводки возрастают потери напряжения, что приведет к снижению уровня освещения.
2. При размещении на металлическом основании между лентой и светодиодами нужно проложить слой изоляции.
3. Если лента подключается к промышленной сети 220 В через конденсатор, то обязательно следует покрыть ее силиконовым герметиком. Желательно в два слоя.

Важно! Лента, подключаемая через блок питания, характеризуется повышенной электрической и пожарной безопасностью, чего не скажешь о п. 3 из предыдущего списка. Работы с такой платой следует выполнять при полном отключении напряжения.

Особенности и этапы выполнения монтажных работ

Для создания необычного светильника из диодной ленты подойдут самые разные предметы — от стандартного цоколя лампы накаливания до корпуса люминесцентного источника света.

Подобные процедуры сопровождаются многочисленными требованиями, главные из которых:

1. При подключении самодельного прибора нужно использовать многожильную проводку. Один конец оборудуется наконечником с сечением 0,75 мм и коммутируется с контроллером, а другой припаивается к концам светодиодной платы. Для повышения фиксации следует применить термоусадочные трубки.
2. Если устройство монтируется на навесные потолки, то желательно использовать самоклеющуюся ленту. Перед поклейкой предварительно очистите и обезжирьте поверхность потолка, дав ей как следует просохнуть. Снимать защитную пленку на тыльной стороне гибкой платы нужно непосредственно перед монтажом. Малейшая грязь или пыль, осевшая на клеевом слое, приведет к ухудшению адгезии. Негативно на адгезии сказывается и наличие влаги. Если лента устанавливается в помещении с повышенной влажностью, то обязательно следует наладить проветривание. На улице подобные действия нужно выполнять исключительно в сухую погоду.
3. При расстоянии свыше 7 м между блоком питания и самодельной лентой нужно увеличить сечение провода.

Подключение адаптера выполняется с соблюдением полярности и клемм:

• для одноцветных лент технология максимально проста — «плюс» спаивается с «плюсом», а «минус» — с «минусом»;
• для разноцветных лент присуща своя маркировка — V+ (напряжение), R, G, B для переключения цвета (к контроллеру).

Дополнительно разноцветные светодиодные платы оснащаются диммерами, предназначенными для изменения яркости и смены цвета свечения. В комплекте с ними идет пульт для дистанционного управления. Низковольтное оборудование на 12 или 24 В — идеальное решение для дома или квартиры, высоковольтные гибкие платы — для организации уличного освещения.

Соблюдая ряд технических рекомендаций и правил безопасности, вы с легкостью сможете создать необычную подсветку предметов интерьера, аквариума, бассейна, потолка и т. д. Стоимость светильников, изготовленных по этому принципу своими руками, гораздо ниже заводских led-приборов.

Особенности монтажа светодиодной подсветки комнаты

Освещение современной квартиры выполняется с использованием различных дизайнерских приемов и технических средств, одним из которых является светодиодная подсветка потолка. Наиболее практичным, дешевым и эффективным способом организации такого освещения является использование ленты со светодиодами.

Преимущества светодиодной ленты

1. Диодное освещение предоставляет широкие возможности для реализации дизайнерских идей. В частности, с применением светодиодной ленты можно сделать равномерную подсветку по всему периметру потолка, организовать внутреннее освещение потолочных панелей или световое зонирование помещений, а также добиться необходимой интенсивности и направленности светового потока.
2. Простота монтажа и подключения. Благодаря несложной электрической схеме и малому количеству входящих в нее элементов вполне может быть сделана светодиодная подсветка своими руками.
3. Низкое потребление электрической энергии.

Типы светодиодных лент

Влагозащищенная лента. Особенностью этой разновидности светодиодных светильников является использование силиконовой оболочки для предотвращения воздействия влаги на элементы электрической схемы.

С использованием лент такого типа можно сделать систему освещения как внутри, так и снаружи помещения.

Одноцветные и многоцветные ленты. Тип и цвет излучения светодиодов регламентирует главным образом использование их в том или ином интерьере комнаты. На данный момент существует большое количество моделей этих осветительных приборов, имеющих в своей конструкции элементы с различной степенью интенсивности светового излучения.

Особенности монтажа светодиодной ленты

Монтаж светодиодного освещения достаточно прост. Основными его этапами является обрезка ленты, ее монтаж, а также подключение адаптера и контроллера.

Обрезка

Большинство моделей этого изделия выпускается в рулонах или отрезках длиной 5 метров. Естественно, при размещении ленты по периметру комнаты необходимы отрезки строго определенной длины.

Важно! Разрезать ленту в произвольно выбранном месте нельзя, поскольку это может привести к нарушению электрической цепи и выхода из строя всего устройства.

Для получения отрезка необходимой длины необходимо сделать разрезы в строго определенных местах, которые промаркированы пунктирной линией, а также стрелкой или символом ножниц.

Выбор адаптера должен быть продиктован в первую очередь совокупной мощностью подключаемых к нему отрезков ленты, для оценки этого параметра следует учитывать их совокупную длину и мощность одного метра изделия.

Схема подключения

Подключение светодиодных систем освещения в большинстве случаев требует использования пониженного напряжения номиналом 12 вольт. Получение необходимого значения напряжения производится путем использования специальных устройств – адаптеров, которые подключаются к бытовой электросети посредством штепсельного разъема или клеммного соединения.

В тех случаях, когда необходимо обеспечить несколько режимов работы светодиодной ленты (изменения яркости свечения, мерцание или работа в режиме елочной гирлянды) используется контроллер. Это небольшое устройство состоит из корпуса, в котором расположены элементы его электрической схемы, штекера для подключения светодиодной ленты, а также датчика, позволяющего управлять работой контроллера с пульта дистанционного управления.

Монтаж

Поскольку светодиодная лента не предназначена для открытого монтажа внутри помещений, то она размещается таким образом, чтобы иметь возможность освещать определенные площади, оставаясь при этом незаметной. Наиболее популярными способами монтажа этих изделий является размещение их за полотном натяжного потолка, сокрытие ленты в багетах или в гипсокартонных нишах по периметру потолка.

Светодиодная подсветка может быть организована достаточно просто. Наиболее популярным способом является размещение ленты со светодиодами по верхнему периметру помещения. Почти все модели этих изделий имеют самоклеящуюся основу. Для прикрепления к поверхности достаточно снять с нее защитную пленку и приложить изделие к поверхности по периметру потолка, аккуратно прижимая ее пальцами по всей длине.

Для подключения к электрической сети в большинстве случаев придется использовать паяльник. В зависимости от общей протяженности монтируемой осветительной системы, а также от наличия мест, в которые могут быть спрятаны достаточно объемные адаптеры и RGB контроллеры, может быть использована параллельная схема подключения светодиодных лент, предусматривающая их соединение после выхода из адаптера.

Достоинством такой схемы подключения является использование в ней только одного адаптера, однако в этом случае он имеет достаточно большие размеры, что создает определенные трудности в скрытном размещении этого устройства. Кроме того, при соединении нескольких светодиодных лент имеет место существенное падение напряжение на их элементах, что приводит к заметному уменьшению интенсивности светового излучения светодиодов, находящихся в противоположном от адаптера конце соединения.

Более предпочтительным во многих случаях оказывается применение параллельного соединения, которое может быть выполнено с использованием одного или двух адаптеров.

Зачастую бывает легче скрытно разместить по периметру комнаты несколько небольших вторичных источников питания, чем один более крупный. В этом случае следует использовать параллельную схему подключения светодиодных лент, в которой соединение выполняется на фазных проводах до входа в адаптеры.

Подключение контроллера

RGB контроллеры применяются для управления работой цветных светодиодных лент. Подключение этих устройств также не вызывает особенной сложности. Ко входу контроллера подсоединяются красный и черный провода, выходящие из адаптера. При их подключении важно соблюдать полярность (красный провод – «плюс», черный, соответственно, «минус»). Далее к выходу контроллера подсоединяются провода, идущие к светодиодной ленте.

• R – провод с красной изоляцией.
• G – с зеленой.
• B – синей.

Четвертый провод является общим. Как и при подключении одноцветной ленты, нежелательно объединять в последовательные соединения их участки, по совокупной длине превышающие 5 м.

При подключении в параллельную работу нескольких цветных лент часто приходится использовать достаточно массивные блоки питания или, как вариант, устанавливать дополнительные усилители сигнала.

Инфракрасный датчик, которым оборудованы контроллеры, следует размещать таким образом, чтобы его местонахождение не создавало препятствий в передаче управляющего сигнала от пульта дистанционного управления.

Светодиодная подсветка потолка наиболее востребована в качестве дополнительных осветительных систем, способных выгодно подчеркнуть определенные детали интерьера, сделать акцент на некоторых его элементах или выделить функциональные зоны помещения. Поскольку установка светодиодных лент является достаточно простой, а их цена вполне приемлема, то на сегодняшний день эти устройства быстро приобретают популярность в качестве элемента домашней электропроводки.

Как сделать светодиодную подсветку своими руками

Дополнительное освещение применяется и с декоративной, и с практической целью. Наиболее удобной и легко монтируемой модификацией источника света в данном случае является светодиодная подсветка.

Рассмотрим, что собой представляет лед-полоска, какие характеристики и разновидности она имеет, где чаще всего применяется, как соорудить подсветительную систему на ее основе своими руками, каковы общие и частные правила ее подключения в различных вариациях схем и что нужно учесть во время проведения ее монтажа.

Что собой представляет светодиодная лента

Led-полоска представляет собой гибкую полимерную ленту толщиной 2-3 мм, шириной 8-10 мм и длиной в несколько метров и размещенными на ней диодами, проводниками и резисторами.

Светодиодная лента разделена на участки с обозначением линии отреза, по которым ее можно разделять на фрагменты в ходе монтажа. Среди ее основных характеристик выделяются:

1. Мощность отдельных лэд-элементов.
2. Количество светодиодов на единицу длины. Как правило, их величина варьируется в широких пределах – от 30 до 240 на один метр. С повышением числа падает мощность каждого элемента.
3. Размер светодиодного кристалла (3528, 2835, 5050 и проч.).
4. Степень влагозащищенности. Для установки светодиодной подсветки на улице или внутри помещения с повышенной влажностью (например, в сауне или бассейне), применяют модели с уровнем стойкости к воде от IP65. В отличие от стандартных экземпляров их поверхность покрыта слоем силикона или пластиковой оболочкой.

Лед-лента может быть как моно-, так и полихромной RGB. В последнем случае для управления переключения между цветами в схему также требуется включить контроллер. RGB Led-полоска имеет четыре контакта – один на массу и по одному на конкретную цветовую линию (красную, зеленую и синюю).

Важно! Чем более равномерным требуется свечение подсветки, тем больше должна быть плотность лед-элементов на светодиодной ленте. При этом яркость зависит от типа кристаллов – монохромные создают более плотный поток света, чем универсальные. Например, для 5050 в одном цвете освещенность достигает 8 Лм, а в модификации RGB – не более 2,5 Лм.

Направления в применении

Диодные ленты в качестве подсветки широко применяются в следующих областях:

1. Как декоративное освещение при оформлении интерьера и экстерьера квартир, домов, деревьев, дворов, скверов.
2. В качестве дополнительного светильника для улучшения видимости отдельных рабочих областей – кухонного фартука, мойки, обеденной зоны, стола в кабинете, барной стойки.
3. Основной подсветкой в местах, где трудно или невозможно установить люстру. Например, гардеробное помещение, чулан, кладовая.
4. Для создания оптических эффектов на границе раздела различных сред – в аквариуме, бассейне.
5. В автотюнинге для светодиодной подсветки салона, приборной панели.
6. Для внутреннего и наружного оформления на время проведения какого-либо мероприятия.

Подсветка на основе светодиодных лент может широко использоваться в любых других случаях – главное, соблюсти правила подключения и установки.

Как сделать светодиодную подсветку своими руками

Чтобы своими руками установить светодиодное освещение на базе лед-полоски, необходимо:

1. Выполнить расчет led-ленты по длине, мощности, сделать выбор цветов и прочих светотехнических характеристик.
2. Исходя из расчетных данных приобрести блок питания/трансформатор (как правило, для него необходимо покупать отдельно шнур с вилкой для включения в бытовую розетку) и контроллер с пультом дистанционного управления (для RGB-моделей) или диммер (для монохрома).
3. В соответствии со структурой и типом светодиодной ленты подобрать клемменные блоки (коннекторы) для их соединения между собой и оборудованием.
4. Подготовить монтажное основание – на радиаторе или без него.
5. Подключить согласно схеме и плану расположения собранные элементы цепи.
6. Включить в сеть и проверить работоспособность.

Основные трудности при установке своими рукам светодиодной подсветки сопряжены с правилами подключения в зависимости от выбранной схемы и особенностями монтажа led-полоски. Рассмотрим их более подробно.

Рекомендация! Чтобы светодиодная подсветка работала безупречно и долговечно, необходимо правильно подобрать для нее трансформатор. Прежде всего он должен соответствовать по суммарной мощности, номиналу напряжения и силе тока. Первый параметр наиболее важен. Рассчитать его можно следующим способом. К примеру, общая длина лед-полоски 4 метра, а каждый ее метр потребляет 30 Вт (30 последовательно соединенных диодов по 1 Вт). В итоге получается 4х30 = 120 Вт. Однако для безопасности лучше брать блок питания на 30% более мощный, чем необходимо. Поэтому 120х0,3 + 120 = 156 Вт или чуть больше этого значения.

Правила подключения

Светодиодная лента продается в мотках по пять метров. Однако далеко не всегда требуемая длина для монтажа подсветки совпадает с этой величиной. Поэтому ее нужно либо просто обрезать, либо соединить два отрезка, либо подключить одновременно несколько полосок. При этом их схемы могут различаться. Рассмотрим наиболее популярные варианты и их отличительные особенности.

Схемы подключения двух лент к одному блоку питания

Монтаж ленты выполнить несложно, если все параметры рассчитаны и оборудование подобрано правильно. Нужно просто соединить контакты лед-полоски с блоком питания, соблюдая полярность. Если планируется программное управление подсветкой, то между светодиодной полоской и трансформатором устанавливается соответствующий контроллер. Более сложной схема будет, когда возникнет необходимость подсоединения двух лед-полосок.

Основная трудность состоит в том, что материал led-кристаллов и проводников, соединяющих их, рассчитан на нагрузку при общей длине цепи, не превышающей пяти метров.

Поэтому если к концу такой полоски припаять или монтировать с помощью коннекторов отрезок длиной хотя бы 5 см, возникнет перегрузка. В результате либо перегорят лед-элементы, либо оплавятся дорожки, либо яркость и сила свечения диодов из-за постоянного перегрева существенно ухудшаться.

Выход из такой ситуации состоит в параллельном подключении двух светодиодных полосок к блоку питания отдельными проводами. Если подсветка трехцветная (RGB), то проводники должны аналогичным образом подсоединяться к контроллеру, а тот в свою очередь к блоку питания. Естественно, при такой схеме нельзя забывать о суммарном значении электротехнических параметров лед-полосок и соответствии им блока питания.

Если надо подключить четыре ленты

Если требуется подключить одновременно четыре светодиодных ленты (каждая не длиннее 5 метров), необходимо приобрести два блока питания. Использование одного мощного трансформатора не оправданно, потому что:

1. Его стоимость намного выше, чем двух вполовину меньших по мощности.
2. Для подключения 4 светодиодных лент к одному трансформатору расходуется больше проводки, чем по 2 лед-полоски к двум блокам питания.

Подключение RGB лент

Подключение трехцветных светодиодных лент для подсветки обязательно происходит через RGB-контроллер с соблюдением полярности. В отличие от монохромных, здесь требуется подсоединить четыре контакта. Обозначения на материале лед-полоски должны соединяться аналогичными клеммами на блоке управления:

• B — синий,
• R — красный,
• G — зеленый,
• V+ — общий.

Подключение нескольких RGB-лент для подсветки к блоку питания аналогично выше рассмотренным одноцветным аналогам, то есть параллельно – длиной не больше 5 метров. Однако контроллеры трехцветных лед-полосок также должны выдерживать нагрузку схемы и быть рассчитаны на суммарную ее мощность. На практике далеко не всегда можно найти приборы с таким запасом. Поэтому применяют RGB-усилитель.

В схеме подсветки усилитель соединяет последующую светодиодную ленту с предыдущей (тем самым снижая нагрузку на контроллер), но при этом для него самого требуется подключение через отдельный блок питания (рассчитанный на одну led-полоску). Таким способом через набор усиливающих блоков и трансформаторов можно собрать довольно большую цепь трехцветных лед-полосок на единственном контроллере.

Важно! Плюс такой схемы подсветки в том, что маломощные контроллеры и усилители недорого стоят, а минус – в большом количестве проводов и приборов.

Какие провода использовать

Согласно правилам электромонтажных работ, проводники для подсветки в комнате или вне помещения должны быть рассчитаны на суммарную мощность, номинальное напряжение и силу тока светоисточника. В рассматриваемом случае, когда длина светодиодной полоски не превышает 5 метров, оптимально использовать одно- или многожильные медные провода с площадью сечения от 1,5 мм 2 .

Особенности монтажа

Большинство производителей делают светодиодные ленты для подсветки с самоклеящейся основой. Такой двухсторонний скотч позволит легко и быстро монтировать лед-полоску на гипсокартон, дерево, штукатурку, металл.

Однако при ее установке нужно учитывать, что led-кристаллы во время свечения выделяют тепло, и чем они ярче, тем его больше – настолько, что может повредить сами диоды. Поэтому рассмотрим, как сделать монтаж лэд-системы с радиатором и без, и что использовать в качестве материала для отведения тепла.

На радиаторе или без

Вопрос о том, нужен ли радиатор для лед-подсветки решить просто: для led-элементов габаритами 3528 – 2835 и ниже, расположенными на светодиодной ленте в один ряд с плотностью не выше 60 штук на один метр, отведение тепла не требуется. При отличающихся от этих параметров для диодных лент обязательно понадобится отвод нагрева.

Первыми признаками поражения кристаллов является ухудшение их яркости. Например, свечение лэд-полоски 5050 после непрерывной работы в течение трех десятков часов без батареи по сравнению с новой стало настолько хуже, что разницу можно было видеть невооруженным глазом.

Что использовать как радиатор

В качестве радиатора для отвода тепла от светодиодной подсветки на базе лед-полоски лучше использовать дюралюминиевый или стальной оцинкованный профиль. Такие материалы отличаются идеальными теплопроводными показателями. Лучшим решением будут уголки, полоски или П-профили из этих сплавов. Led-лента закрепляется на них также, как и на любую другую поверхность – самоклеящейся основой (изначально обезжирив и зачистив металл). Для более надежной фиксации основу радиатора можно предварительно слегка подогреть строительным феном.

Совет! Для удобства монтажа подсветки металлический профиль лучше сначала закрепить по установленному плану. Например, к дереву их можно прикрутить на саморезы, предварительно просверлив в них отверстия необходимого диаметра. Затем светодиодную ленту можно легко наклеить на алюминиевую или стальную основу.

Как соединить светодиодную ленту

Быстро соединить светодиодную ленту с блоком питания или контроллером можно с помощью специальных зажимных устройств – коннекторов. Главное при их выборе, чтобы количество контактов соответствовало их числу на лед-полоске. Например, для монохрома – это два, а для RGB – четыре. Перед началом процедуры необходимо удостовериться, что клеммы на материале полоски открыты.

На влагостойких моделях они покрыты слоем силикона. Его нужно снять острым лезвием с лицевой стороны (противоположному самоклеящемуся слою), не повредив материал. Далее светодиодная полоска аккуратно вставляется в коннектор, и крышка зажима плотно закрывается. Соединение готово и при правильном подходе будет исправно на протяжении многих лет службы.

Рекомендация! Для тех, кто умеет пользоваться паяльником, можно рекомендовать создать более надежное соединение – с помощью пайки. Для этого понадобиться маломощный с узким жалом паяльник, мощностью не более, чем на 50 Вт. В ходе пайки нужно проявлять максимальную осторожность и использовать минимальные количества припоя и сопутствующих веществ, так как материал светодиодной полоски очень тонок и легко повреждаем.

Основные выводы

Подсветка на базе светодиодных лент – это наиболее часто применяемый декоративно-практический тип освещения в различных областях. Гибкая лед-полоска достигает в ширину около сантиметра, в толщину 3 мм и в длину 5 метров. Среди наиболее значимых ее характеристик выделяются:

1. Мощность.
2. Количество диодов на метр.
3. Габариты кристалла.
4. Цветность.
5. Степень влагозащиты.

Светодиодная ленточная подсветка применяется:

1. Для декоративного оформления дизайна.
2. Как дополнительное освещение на рабочем месте.
3. В качестве базовой подсветки в подсобных помещениях.
4. В создании эффектов визуализации в аквариумах и бассейнах.
5. Для автотюнинга.
6. В оформлении праздничных мероприятий.

Чтобы сделать светодиодную подсветку своими руками, необходимо правильно рассчитать мощность и прочие характеристики лед-полоски и подобрать для них соответствующий блок питания и контроллер (если используются RGB-ленты. Далее все оборудование нужно собрать по схеме и, подключив к сети, проверить работоспособность.

Существуют следующие виды схем подсветки:

1. Одна лента.
2. Две полоски параллельно.
3. Четыре лед-ленты.

При этом подключать последовательно несколько лент длиннее 5 метров не рекомендуется. Кроме того, для каждой полоски лучше использовать свой блок питания, чем один общий, так как это более выгодно. Для схем с RGB светодиодной подсветкой контакты от светоисточника подключаются к контроллеру, а он – к трансформатору. При многоленточной версии для экономии блока управления лучше в цепь включать усилитель со своим трансформатором.

Подсветку на основе светодиодной ленты с кристаллами размером 3528 – 2835 и ниже можно использовать без радиатора. Для более мощных лед специальный отвод тепла обязателен, так как в противном случае они не проработают и нескольких десятков часов. Чтобы максимально быстро и легко соединить ЛЕД-полоски, можно использовать коннекторы.

Если вы хотите добавить к прочитанному свои предложения, пожелания или просто поделиться опытом по созданию подсветки на базе светодиодной лэд-полоски своими руками, обязательно напишите об этом в комментариях.

Современная подсветка светодиодной лентой своими руками

Установка подсветки потолка светодиодной лентой — это отличное решение проблемы освещения в доме. Сегодня все больше людей пытается именно таким способом создать уют в своем жилище. Если еще несколько лет назад это казалось просто фантастикой, то сегодня подобные идеи уже вовсю реализуются. Это касается не только коммерческого строительства, но и частных квартир. Монтаж подсветки потолка светодиодной лентой — это альтернативное решение проблемы не только освещения, но и эстетики. Это немаловажно для современного жилища.

Разумеется, всегда можно пригласить для работы профессионалов, которые в кратчайший срок произведут монтаж светодиодной ленты на потолке, но зачастую это обходится в копеечку. Есть одно простое альтернативное решение. Оно заключается в том, что организуется подсветка светодиодной лентой своими руками. Это позволяет и деньги сэкономить, и проявить себя в плане творческой личности. Сегодня разговор пойдет как раз о монтаже подсветки потолка светодиодной лентой.

Преимущества использования

Схема простого подключения RGB-ленты.

Для начала нужно определиться, а действительно ли именно этот вариант подсветки потолка вам необходим, или можно произвести стандартный монтаж ламп накаливания. Можно сразу сказать, что у варианта со светодиодной подсветкой масса преимуществ, к которым можно отнести:

1. Простота монтажа.
2. Продолжительный срок эксплуатации.
3. Невысокая стоимость. Стоит отметить, что еще пару лет назад подсветка светодиодной лентой казалась невозможной, ввиду высокой стоимости.
4. Огромное разнообразие цветовых решений.
5. Очень выгодное решение, которое позволяет не тратить огромные суммы денежных средств на электроэнергию.
6. Светодиодная подсветка имеет достаточно высокие прочностные характеристики. Это не позволяет ей разбиваться при каких-либо механических воздействиях.

Выбор ленты для потолка

Cхема подключения светодиодной ленты с одним блоком питания.

Для того чтобы выбрать действительно правильно ленту для потолка, нужно определиться с некоторыми ее параметрами. По степени защищенности они условно могут подразделяться на влагозащищенные и невлагозащищенные. Влагозащищенные варианты чаще всего изготавливаются класса IP44 или выше. Если же класс защищенности будет ниже, то такие светодиодные ленты можно считать невлагозащищенными. Какой вариант выбрать — все зависит от человека и его квартиры. Если соседи имеют привычку заливать сверху, то лучше всего купить именно влагозащищенную ленту.

Каждая светодиодная лампа имеет свой цвет. Здесь могут присутствовать все цвета радуги. Наилучшим образом подойдет либо белая светодиодная подсветка, либо желтая. Хотя выбор зависит и от окружающего интерьера. Существуют также светодиодные ленты, которые могут изменять свое свечение. Их сегодня можно без особых проблем приобрести, так как они в широком ассортименте представлены на рынке. Плотность самих диодов тоже имеет значение. Здесь закономерность предельно проста: чем выше этот показатель, тем ярче будет работать светодиодная подсветка.

Рекомендации по правильному выбору

Основным критерием является финансовая возможность человека.

Этапы монтажа светодиодной ленты.

Если у него немного лишних денежных средств, то вполне можно ограничиться монтажом светодиодной ленты одноцветной SMD3528, плотность диодов у которой будет 60 штук на 1 м.

Многие задумываются, а почему бы сразу не приобрести ленту RGB, которая позволяет использовать различные цвета для освещения. Здесь можно дать совет, что этого лучше не делать, так как работает такой экземпляр исключительно со специальным контроллером. Его придется докупать дополнительно, а это приводит к весьма внушительным дополнительным затратам.

В том случае если финансовое положение человека никак его не ограничивает в плане выбора, то лучше всего предпочесть светодиодную ленту SMD3528, которая имеет плотность диодов 120 штук на 1 м. Она прекрасно справится с задачами освещения практически любого жилища.

Декоративная подсветка ниши в разрезе.

Обязательно нужно ориентироваться при покупке на свет основного источника. Он должен быть в полной гармонии с предполагаемым освещением. Если выбрать, к примеру, синюю подсветку, то она может неорганично вписаться в интерьер, сделав его холодным и тусклым. Нужно всегда внимательно подходить к выбору конкретного цвета.

Что касается показателя влагозащищенности, то тут выбор должен ориентироваться исключительно на предпочтения человека. Если велика вероятность того, что в скором будущем соседи сверху станут затапливать квартиру, то лучше приобретайте влагозащищенную ленту. Она выручит в любой ситуации и сохранит свою работоспособность несмотря ни на что.

Монтаж светодиодной ленты на потолок

Итак, с основными критериями выбора стало все понятно, а это означает, что можно переходить непосредственно к процессу монтажа. На самом деле в этом процессе нет ничего сложного.

Схема подключения разноцветной (RGB) светодиодной подсветки.

Вся лента, представленная на рынке, распространяется в специальных катушках длиной по 5 м. Очень удобно заранее нарезать ее отрезками нужной длины. Однако при этом стоит помнить о том, что она имеет только определенные места разреза. Они обязательно отмечаются на самой ленте.

Подсветка чаще всего организуется на специальном выступе, который делается из гипсокартона. Он представляет собой некий карниз. Именно здесь и производится монтаж светодиодной ленты. При этом расположение этих элементов таково, что свет излучается снизу вверх.

Для того чтобы качественно ее закрепить, придется произвести тщательную чистку поверхности потолка. После этого с ленты удаляется защитная пленка, а затем она сама прижимается к нужной поверхности. На этом крепление ее к потолку практически завершено. После этого ее обязательно нужно подключить к источнику питания. Именно этот этап монтажа и является самым сложным.

Порядок и нюансы подключения

Схема каркаса и облицовки короба с нишей для подсветки.

Итак, для начала нужно произвести подключение блока питания к сетевому шнуру. Не всегда эти два компонента идут в едином комплекте. Для подключения используются соответствующие клеммы на блоке питания. Обозначаются они латинскими буквами L и N. В основном неважно, какой именно провод в какую клемму будет вставляться. Блок питания подключается к источнику переменного напряжения. Здесь полярность никакого значения не имеет.

Многие все-таки решаются на монтаж ленты RGB. В данной ситуации в любом случае придется дополнительно устанавливать контроллер. Здесь уже без соблюдения полярности не обойтись, так как питается контроллер от источника постоянного напряжения. Итак, плюс подключается к плюсу, а минус — к минусу. Очень важно правильно сделать это, а то контроллер может попросту сгореть.

Теперь саму светодиодную ленту можно смело подключать к контроллеру. Здесь полярность тоже учитывается. Если при монтаже использовалась одноцветная лента, то контроллер использовать нет необходимости. Что касается определения полярности, то тут не требуется каких-то специальных навыков. На всех устройствах цепи она подписана соответствующими обозначениями.

На первый взгляд может показаться, что эта работа достаточно сложна. На самом деле это намного проще, чем повесить новую люстру у себя в комнате. Даже человек, который далек от электричества, обязательно без особых проблем должен справиться с подобной задачей.

Вышеизложенное пригодится каждому, кто решил проделать весь комплекс мероприятий самостоятельно. Разумеется, она поможет не только любителям, но и профессионалам в решении ряда проблем, к примеру, с выбором конкретного изделия для той или иной квартиры. Только проделав все своими руками, человек начинает ценить истинную тяжесть человеческого труда.

Как подключить светодиодное освещение в квартире: правильная схема монтажа своими руками

Светодиодное освещение – один из самых экономичных и надежных видов подсветки. Для организации света применяются ленты, лампочки, панели.

Светодиодное освещение – это современный, безопасный, экономичный и экологичный тип подсветки. Светодиоды используются в домах, на производствах, для уличной и архитектурной подсветки. С помощью излучающих диодов можно создавать уникальные эффекты. Светодиодные лампы практически вытеснили классические источники света, и в будущем будут только завоевывать новые области.

Основная информация

Светодиодная область развивается, и постоянно на полках появляются новые приборы с улучшенными характеристиками. Уже сейчас диодные лампы активно используются в домашнем освещении. Это экономичные приборы с наилучшими параметрами и большим разнообразием цветовой температуры.

Особенности работы светодиода

Светодиодное освещение создается с помощью светоизлучающих диодов. Это полупроводниковые приборы, которые дают оптическое излучение при прохождении через них электрического тока в прямом направлении. Сам светодиод состоит из полупроводникового кристалла, линзы, контактов. Есть различные виды светодиодов, отличающиеся по конструкции, яркости, мощности, цвету и другим характеристикам.

За и против

• экономичность;
• эконогичность;
• срок службы;
• безопасность;
• отсутствие пульсаций;
• диапазон цветовых температур;
• разнообразие исполнения.

К недостаткам можно отнести только высокую стоимость лампы.

Конструкция светодиодных ламп

Лампочка состоит из светодиодной матрицы, драйвера, корпуса с радиатором, цоколя, стеклянного или пластмассового рассеивателя. Сама колба может быть разной формы.

Характеристики

К основным характеристикам излучающих диодов относят:

• рабочий ток – значение силы тока, при котором лампа работает стабильно;
• напряжение – питание, которое нужно для работы устройства;
• мощность – важный показатель, который нужен при выборе блока питания;
• цветовая температура – оттенок свечения, бывает теплым, нейтральным и холодным;
• световой поток – количество света на 1 кв.м.;
• угол рассеивания – определяет площадь, на которую будет направлено освещение.

Также к характеристикам относят размер кристалла.

Расчет необходимой яркости

Прежде чем покупать светильники, определите какая яркость потребуется. Этот параметр должен учитывать площадь комнаты, ее назначение, какую функцию будут выполнять светильники. По нормам на 1 кв.м. гостиной должно быть 300-400 Люкс света, для кухни и спальни около 250 Люкс, для прихожей 100 Люкс.

Управление светом

Управлять яркостью освещения можно различными способами. К ним относятся:

• изменение числа диодов;
• изменение тока, протекающего через диоды;
• при помощи регулятора мощности.

Можно приобрести лампу с регулятором света. С ее помощью можно регулировать яркость подсветки.

Светодиоды активно используются в любой области, где нужна подсветка. Их устанавливают как внутри помещения, так и снаружи.

Квартирное

В квартире применяются разные светодиодные изделия – лампы, ленты, панели. С их помощью можно визуально разделить комнату и добавить акцент на нужный элемент.

Офисное

Для офиса используются светодиодные лампы и панели. Они дают равномерное освещение без мерцания.

Торговое

Качественное торговое освещение поможет подчеркнуть продаваемый товар. С этой целью используются мощные светодиодные светильники. Они применяются как для общего освещения, так и для акцентного.

Промышленное

К промышленному свету предъявляются жесткие требования. Оно должно быть ярким, комфортным, без мерцаний, равномерным. Сама же лампочка должна быть прочной и безопасной, с высокой степенью защиты от пыли и влаги. Диоды отлично подходят для создания подсветки в промышленных помещениях.

Аварийное

В случае экстренной ситуации в помещении существует источник аварийного света. Он работает при отключении электричества, а также обладает антипаническим эффектом. Также подсвечены опасные зоны и знаки безопасности (табличка «Выход»). Наиболее прогрессивным аварийным светом являются диодные светильники.

Консольное/уличное

Светильники для улицы должны обладать высоким уровнем устойчивости к перепадам температуры, влаге, механическим ударам. Уличные светильники, которые устанавливаются вдоль шоссе, должны быть без пульсаций для комфорта водителей.

Архитектурное

Главная цель архитектурной подсветки – подчеркнуть фасад здания, ансамбль, сооружение любого типа. Освещение позволяет не только осветить объект в темное время суток, но и украсить город. Выполняется при помощи декоративных светодиодных светильников или прожекторов.

Прожекторное

Светодиодные прожекторы активно используются для подсветки парадных входов, небольших площадей, охраняемых объектов, стадионов. Такие приборы обладают малым телесным углом и большой дальностью пучка света.

Ландшафтное

Для подсветки скульптур, деревьев, газонов используются ландшафтные светодиодные светильники. Они должны быть устойчивы к условиям агрессивной окружающей среды и обеспечивать оптимальный свет.

Иллюминация

Одним из видов архитектурной подсветки является иллюминация. Это освещение с помощью диодных гирлянд, светящихся фигурок, бегущих огней. Используется для оформления ТРЦ и подсветки объектов в праздники.

Правила организации и управления освещением в квартире

На выбор освещения большое влияние оказывает тип помещения и его предназначение. Чтобы грамотно организовать свет, нужно учесть размеры комнаты с учетом мебели, определить, нужно ли делать зонирование и сколько светильников потребуется.

Гостиная

Свет в гостиной можно организовать с помощью центральной люстры и точечных светильников. Можно дополнительно подсветить картины и другие предметы интерьера, выполнить визуальное деление комнаты на зоны. В гостиной должно быть много света, так как эта комната является одной из самых используемых в доме.

Спальня

Для спален подходит комбинированное освещение. Общий свет можно создать с помощью люстр. Также по краям от кровати устанавливаются бра или точечные светильники. Подсветка должна быть мягкой, не напрягающей глаза.

Детская

В детской комнате нужно уделить особое внимание выбору света, ведь от него зависит психологическое здоровье и настроение ребенка. Светильники не должны быть яркими и раздражающими. Дополнительно нужно делать декоративную подсветку.

Кухня

В кухне традиционно устанавливают многоуровневую подсветку. Рабочее место должно быть качественно подсвечено для удобства хозяйки. Отдельно подсвечивается и рабочий стол – например, небольшой люстрой. Дополнительно можно предусмотреть возможность регулировки яркости.

Прихожая

Коридор – это место, где отсутствует естественный свет. Поэтому всю подсветку создают встроенные светильники. Требований по организации света в прихожей нет, все определяется желанием жителей. Можно установить несколько точечных светильников по потолку и дополнительно подсветить зеркало.

Ванная

В ванной подсветка не должна быть слишком яркой. Особое внимание уделяется защищенности светильника от влаги. На этот параметр стоит опираться при выборе осветительных устройств в ванную комнату.

Особенности освещения

С помощью светодиодов можно подсветить потолок, стены, элементы интерьера. Для этого используются различные виды светильников, лент, панелей.

Потолка

Традиционным источником света для потолка является люстра. В небольших комнатах основное освещение организуется с помощью точечных светильников. На многоуровневых потолках выгодно смотрятся ленты, а на натяжных – эффект «звездного неба».

На стены рекомендуется устанавливать осветительные устройства с возможностью поворота. Подсветку зеркал, картин и других элементов дизайна осуществляют с помощью лент, панелей и точечных светильников.

Внизу стены монтируют точечные светильники или ленты, чтобы жильцам было удобно в темное время суток перемещаться по дому. Их устанавливают в коридорах. Рекомендуется ставить свет с датчиком движения – тогда подсветка будет включаться автоматически.

Особенности монтажа своими руками в квартире

Во время монтажа нужно учитывать особенности подсветки. Следует соблюдать технику безопасности и инструкцию по установке ламп.

Схемы точечного диодного освещения помещений

Точечное освещение должно быть смонтировано таким образом, чтобы был отвод тепла. Особенно это важно для натяжных потолков. Есть разные схемы расстановки светильников – круглые, овальные, с центральной люстрой и без нее.

Светодиодная лента

Ленту устанавливают в алюминиевый профиль, который будет выступать в качестве отвода тепла. ЛЕД ленты продаются в бобинах по 5 метров. Если нужен меньший кусок, ее разрезают строго по намеченным линиям. Дополнительно приобретается источник питания.

Установка люстры

Люстры бывают с управлением и без него. Прежде чем ставить люстру, ее нужно собрать. Перед монтажом также подключаются все провода в соответствии с инструкцией к прибору. Затем ее можно вешать на потолок и проверять.

Лед панели

Панели для потолков фиксируются как на бетонную, так и на деревянную поверхность. Устанавливаются при помощи тросов, которые позволяют регулировать высоту светильников. Важно правильно выполнить разметку на потолке, чтобы затем монтировать панель.

Монтаж беспроводного объемного светильника

Беспроводные светильники удобны тем, что для их работы не требуются кабели. Их можно установить в любом месте квартиры – в качестве ночников, подсветки кухонной гарнитуры. Потолочные беспроводные светильники благодаря их малому весу можно крепить на натяжные потолки и изделия из гипсокартона. Настенные крепятся в удобное для пользователей место.
ЛЕД подсветка – это эффективный способ создать качественный свет в любом помещении и на улице. Светодиоды обладают массой преимуществ перед классическими источниками. Они экологичны, экономичны, долговечны, безопасны. Разнообразие форм диодных источников позволяет создавать уникальные дизайнерские решения.

Полезное видео

Светодиодная подсветка в интерьере: варианты и монтаж своими руками

Одна из самых последних и креативных находок дизайнеров сегодня — это светодиодная подсветка. Именно благодаря этому новшеству удалось решить проблему монотонности одноцветных стен, разнообразить формы, придать им совершенно неожиданную глубину: она может быть статичной или играть разнообразием цвета. Подсветка дает возможность создать в интерьере многоуровневое освещение, подсказывает новые решения и новые перспективы дизайна как небольшой городской квартиры, и просторного загородного дома. И, что особенно привлекательно для домашних мастеров, установить такие светильники и ленты можно своими руками.

Виды светодиодной подсветки для квартиры

Светодиодное освещение позволит внести в интерьер что-то необычное

Светодиодные светильники для квартиры довольно разнообразны. Подстветку можно встроить куда угодно: в тены, потолок или мебель. Декоративное освещение достаточно часто стало использоваться для подсветки лестниц, штор и других предметов интерьера.

Посмотрим, какие светильники нам предлагают производители, и какие из них подойдут нам.

Встраиваемые светильники для стеновых панелей

Этот вид светильников предназначен для встраивания — в стеновые панели, в натяжные и подвесные потолки. Такие светильники — это оборудование нового поколения. От предшественников они отличаются увеличенным сроком службы, лучшая световая отдача, высокая экономичность.

В самых современных моделях возможно управление светом с помощью пульта. Это дает возможность использовать такой вид осветительных приборов в самых разнообразных дизайнерских проектов.

В потолки встраиваются точечные светильники

Подвесные

Очень удачное решение для общего освещения комнат с высокими потолками. Регулируемая высота позволяет решать различные задачи. От люминесцентных светильников такие LED-светильники отличаются лучшим световым потоком при экономичном потреблении электричества.

Накладные

Они рассчитанные на светодиоды. Широко используются для оформления модульных потолков. Такие светильники дают приятный равномерный свет. Крепятся накладные светильники накладными креплениями.

Растровые

Широко применяются, если в помещении подвесные потолки. Такой вид светильников представляют собой секции с светодиодами, которые являются отличной альтернативой люминесцентным лампам. Основными характеристиками являются экономичность и долговечность.

Конструкция растрового освещения

Светодиодные ленты

Самый распространенный сегодня вариант декоративной подсветки. Их отличает разнообразие оттенков, легко регулируемая яркость свечения. Светодиодные ленты незаменимы для светового оформления в ландшафтном дизайне и интерьерной подсветки.

Диодные напольные светильники

Безусловно, такие светильники, изготавливаемые в виде самых разных фигур, лучшее и наиболее оригинальное украшение, как и интерьера дома, так и сада.

Занятный вариант светодиодного освещения

Многоуровневое освещение в домашнем интерьере

Равномерный, яркий и немигающий свет от светодиодов не наносят вред нашему зрению. В зависимости от того, из какого материала сделан сам полупроводник, изменяется цвет подсветки от классического белого до любого оттенка радужной палитры.

Сегодня дизайнеры при планировании и оформлении интерьера, создавая разнообразное многоуровневое освещение, используют следующие типы светодиодов:

• Лампы для основного или дополнительного точечного освещения.
• Трубки — для освещения периметра гипсокартонных или натяжных потолков большой площади, кухонных фартуков или подиумов.
• Мягкие и гибкие светодиодные ленты с радиусом освещения до 120 градусов, применяются в самых неожиданных случаях, на самых разных поверхностях. Ленты используют и для основного освещения, и для декоративного оформления.
• Светодиодные шнуры с круговым освещением — 360 градусов применяют в оформлении почти так же, как и ленты.

Устанавливают светодиодные светильники в специально подготовленных углублениях, нишах, желобках.

Главное, чтобы виден был только свет, который излучают диоды, а источник этого света — нет. Самый подходящий материал для установки такого вида освещения своими руками — точечные светильники, шнуры и ленты.

Можно создать на потолке звёзное небо

Применение светодиодов для подсветки мебели, штор, кухни

С помощью светодиодов отлично зонируется пространство. Чаще всего дизайнеры применяют подсветку элементов интерьера по контуру. Это может быть тумба для телевизора, музыкального центра, рабочая кухонная стена «фартук», подиум, с помощью которого комната делиться на отдельные зоны, прочие углубления или ниши.

Так можно выделить зону ТВ

Светодиодами подчеркивают переход от одной поверхности в другую: на стыках стен и потолка, пола и стен, проемов дверей. Благодаря этому можно изменить визуально пространство или выделить интерьерную форму.

На кухне светодиоды обычно используются для подсветки мебели или рабочей поверхности

Излюбленный прием дизайнеров — светодиодная подсветка потолков: многоуровневые переходы натяжных и гипсокартонных потолков становятся более эффектными благодаря игре света, таким образом получается и визуально приподнять низкий потолок, и добиться эффекта перспективы.

Освещение всегда даёт уют

Светодиодными точечными светильниками организуют общее освещение, монтируя их в гипсокартонных или натяжных потолках, но можно так же сделать и функциональное освещение балконов, лоджий, лестниц, создавая обстановку комфорта и уюта.

С помощью светодиодов привычная мебель преображается до неузнаваемости: стеклянные стеллажи, столики, барные стойки, поверхности из зеркал — простор для идей бесконечный. Светодиодами акцентируют интерьерные аксессуары, подчеркивающими интерьерный стиль.

Разноцветная подстветка смотрится необычно

Конечно, для каждого интерьера надо подбирать свою подсветку. Разноцветная подсветка хороша только в современном интерьере — диско, хай-тек или минимализм, где, проявив фантазию, можно удачно и использовать игру света на гладких металлических поверхностях металла и стекла. А вот модерн, арт-деко или эклектика просто требуют белый цвет. В деревенском или этническом стилях достаточно просто подсветить ниши и потолок желтоватыми световыми оттенками.

Светодиодная подсветка своими руками

Гибкая светодиодная лента представляет собой гибкую планку, одна сторона которой — клеящая основа, а на другой вмонтированы резисторы и светодиоды. Лента разделена на участки, на каждом участке расположены 3 диода и места разреза. Соединение светодиодов последовательное. Ленты бывают открытыми или защищенными трубками или силиконом. RGB лента имеет четыре выхода — один на массу, три остальных — на красный, синий и зеленые цвета.

Схема монтажа светодиодной ленты

Приступая к монтажу надо точно подсчитать, какое количество ленты необходимо: измерим периметр участка, который будем освещать. Теперь подсчитаем суммарную потребляемую мощность ленты. Для этого мощность одного метра надо умножить на общий метраж ленты. На основании этих вычислений подберем контроллер и блок питания. Разобраться в этом вопросе поможет опытный продавец в магазине.

Подготавливаем основание. Из гипсокартона сделаем на потолке выступ. На этот выступ пи будем крепить нашу ленту. Зачищаем основание от пыли. С ленты снимаем защитную пленку с клеящей поверхности и прижимаем ее к основанию. Сам монтаж ленты очень прост. Самое сложное — правильно нарезать и правильно подключить.

Пошаговый монтаж светодиодной ленты

В каждой бобине — 5 метров ленты, и надо обратить внимание на такой момент: нельзя соединять больше 3 бобин последовательно. Токопроводящие дорожки не всегда выдерживают большую мощность. Если периметра участка, который будем подсвечивать, длиннее 15 метров, то надо применить параллельное соединение

Точечные светильники для подвесных потолков

Точечные светильники имеют небольшой радиус освещения — всего 30 градусов, но они компактны и поэтому их можно устанавливать достаточно плотно на подвесном потолке. Большое преимущество спотов — так называются эти точечные светильники небольшого размера и малой мощности , что их можно установить равномерно по всей поверхности. И тогда можно получить равномерное бестеневое освещение, которого не добиться люстрой или бра. Чтобы освещение было хорошим и ровным, расстояние между рядами должно быть не более метра, а расстояние от стены — до 60 см. Монтируются точечные светильники на подвесных конструкциях. Самое надежное и простое дело — это установка спотов в отверстия потолков из гипсокартона. Но по этому же принципу можно установить точечные светильники и с потолки из пластиковых или алюминиевых полос. Правда, в этом случае надо использовать вставки из термостойкого пластика. Монтаж точечных светильников в натяжных потолках лучше доверить специалистам.

Для монтажа точечного освещения подвесных потолков лучше всего использовать споты со светодиодными лампами. Провод надо подбирать в зависимости из материала, из которого изготавливается подвесной потолок. Для потолков из пластика и МДФ подбирают пожаробезопасные провода РКГМ. Провода и светильники соединяются клемниками. Места соединений изолируют с помощью изоленты.
