Силовой трансформатор: устройство и его виды

Силовые трансформаторы. Виды и устройство. Работа и применение

Трансформатором называется электрическое устройство, которое передает электроэнергию от одного контура на другой с помощью магнитной индукции. Трансформаторы стали наиболее применяемыми электрическими устройствами, применяющимися в быту и промышленности. Эти устройства используются для повышения или понижения напряжения, а также в схемах блоков питания для преобразования входящего переменного тока в постоянный ток на выходе.

Способность трансформаторов передавать электроэнергию применяется для передачи мощности между разными схемами несогласованных электрических цепей. Рассмотрим различные виды и типы силовых трансформаторов, их установку и технические свойства.

Устройство трансформатора

Конструкции трансформаторов имеют различное строение. В зависимости от этого ведется расчет номинального напряжения, либо между фазой и землей, либо между двумя фазами.

1 — Первичная обмотка 2 — Вторичная обмотка 3 — Сердечник магнитопровода 4 — Ярмо магнитопровода

Конструкция обычного стандартного трансформатора состоит из двух обмоток с общим ярмом, для создания электромагнитной связи между обмотками. Сердечник изготавливают из электротехнической стали. Катушка, на которую входит электрический ток, является первичной обмоткой. Катушка на выходе называется вторичной.

Существует такой вид трансформаторов, как тороидальный. У такого трансформатора катушки индуктивности являются пассивными компонентами, состоящими из магнитного сердечника в виде кольца. Сердечник имеет повышенную магнитную проницаемость, изготовлен из феррита. Вокруг кольца намотана катушка. Тороидальные фильтры и катушки применяются для трансформаторов высокой частоты. Они используются для испытаний мощности.

Переменный ток поступает на первичную обмотку трансформатора, образуется электромагнитное поле, которое развивается в магнитном потоке сердечника. По принципу электромагнитной индукции во вторичной обмотке образуется переменная ЭДС, которая образует напряжение на клеммах выхода трансформатора.

Силовые трансформаторы, имеющие две обмотки, не рассчитаны на постоянный ток. Однако, в момент подключения их к постоянному току, они образуют короткий импульс напряжения на выходе.

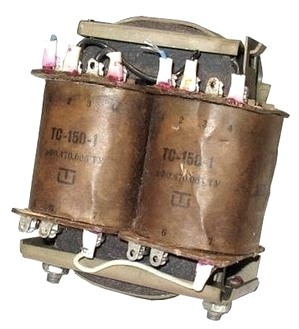

Конструкция силового трансформатора подобна обычному бытовому трансформатору.

Виды

Существует множество факторов, по которым можно классифицировать силовые трансформаторы. При общем рассмотрении этих устройств, можно сказать, что они преобразуют электрическую энергию одного размера напряжения в электроэнергию с большим или меньшим размером напряжения.

В зависимости от различных факторов силовые трансформаторы делятся на виды:
  • По выполняемой задаче . Понижающие трансформаторы. Применяются для получения низкого напряжения из высоковольтных линий питания. Повышающие, используются для увеличения значения напряжения.
  • По числу фаз . Трансформаторы 3-фазные, 1-фазные. Широко применяются в трехфазной сети питания. Оптимальным вариантом будет в трехфазной сети установить три однофазных трансформатора на каждую отдельную фазу.
  • По количеству обмоток . Двухобмоточные и трехобмоточные.
  • По месту монтажа . Наружные и внутренние.

Существует много других разных факторов, по которым можно разделять силовые трансформаторы. Например, по способу охлаждения или соединения обмоток, и т.д. При установке оборудования важную роль играют условия климата, что также разделяет трансформаторы на классы.

Трансформаторное оборудование бывает универсальным, и специального назначения мощностью до 4000 кВт напряжением 35000 вольт. Конкретную модель выбирают по возлагаемой на трансформатор задаче.

Принцип действия

Трансформатором называется электромагнитное статическое устройство, у которых имеется 2 или больше обмоток, связанных индуктивно. Они предназначены для изменения одного переменного тока в другой. Вторичный ток может различаться любыми свойствами: значением напряжения, количеством фаз, формой графика тока, частотой. Широкое использование в электроустановках, а также в распределительных системах получили силовые трансформаторы.

С помощью таких устройств преобразуют размер напряжения и тока. При этом количество фаз, форма графика тока, частота не изменяются. Элементарный силовой трансформатор имеет магнитопровод из ферромагнитного материала, две обмотки на стержнях. Первая обмотка подключена к линии питания переменного тока. Ее называют первичной. Ко второй обмотке подсоединена нагрузка потребителя. Ее назвали вторичной. Магнитопровод вместе с катушками обмоток располагается в баке, наполненном трансформаторным маслом.

Принцип работы заключается в электромагнитной индукции. При включении питания на первичную обмотку в виде переменного тока в магнитопроводе образуется переменный магнитный поток. Он замыкается на магнитопроводе и образует сцепление с двумя обмотками, в результате чего в обмотках индуцируется ЭДС. Если к вторичной обмотке подключить какую-либо нагрузку, то под действием ЭДС в цепи этой обмотки образуется ток и напряжение.

В повышающих силовых трансформаторах напряжение на вторичной обмотке всегда выше, чем напряжение в первичной обмотке. В понижающих трансформаторах напряжения первичной и вторичной обмоток распределяются в обратном порядке, то есть, на первичной напряжение выше, а на вторичной ниже. ЭДС обеих обмоток отличаются по количеству обмоток.

Поэтому, используя обмотки с необходимым соотношением количества витков, можно получить конструкцию трансформатора для получения любого напряжения. Силовые трансформаторы имеют свойство обратимости. Это значит, что трансформатор можно применить как повышающий прибор, или понижающий. Но, чаще всего, трансформатор предназначен для определенной задачи, то есть, либо он должен повышать напряжение, либо снижать.

Сфера использования

Энергетика в современное время не обходится без устройств, преобразующих электроэнергию в сетях и магистралях, а также принимающих и распределяющих ее. Когда появились силовые трансформаторы, то произошло снижение расхода использования цветных металлов, а также уменьшились потери энергии.

Для эффективной работы оборудования нужно рассчитать потери в силовом трансформаторе. Для этого необходимо обратиться к специалистам. Мощные трансформаторы нашли применение на линиях высокого напряжения и станциях распределения энергии. Без них не обходится ни одна отрасль промышленности, где необходимо преобразование энергии.

Вот некоторые области применения силовых трансформаторов:
  • В сварочном оборудовании.
  • Для электротермических устройств.
  • В схемах электроизмерительных устройств и приборов.
Свойства и расчет трансформатора
Чаще всего основные свойства устройства указаны в инструкции в его комплекте. Для силовых трансформаторов такими основными свойствами являются:
  • Номинальное значение напряжения и мощности.
  • Наибольший ток обмоток.
  • Габаритные размеры.
  • Вес устройства.

Мощность трансформатора по номиналу определяется изготовителем, и выражается в кВА (киловольт-амперы). Номинальное значение напряжения указывается первичное, для соответствующей обмотки, и вторичное, на клеммах выхода. Размеры этих значений могут не совпадать на 5% в ту или иную сторону. Чтобы ее вычислить, нужно сделать простой расчет.

Номинальный ток и мощность устройства должны удовлетворять стандартам. На сегодняшний день производятся модели сухих трансформаторов, которые имеют такие данные мощности от 160 до 630 кВА. Обычно мощность трансформатора обозначена в его паспорте. По ее значению определяют номинальный размер тока. Для расчета применяют формулу:

I = S х √3U, где S и U – это мощность по номиналу, и напряжение.

Для каждой обмотки в формулу входят свои значения величин. Чтобы рассчитать мощность силового трансформатора при работе с потребляющей энергию нагрузкой, необходимо проводить довольно сложные расчеты, которые могут сделать специалисты. Такие расчеты необходимы во избежание негативных моментов, которые могут возникнуть при функционировании трансформатора.

Номинальное напряжение – это линейная величина напряжения холостого хода на обмотках. Они вычисляются, исходя из мощности трансформатора.

Установка и эксплуатация

Многие варианты исполнения силовых трансформаторов имеют большую массу. Поэтому на место монтажа их доставляют на специальных транспортных платформах. Их привозят в собранном готовом к подключению виде.

Силовые трансформаторы устанавливаются на специальном фундаменте, либо в определенном для этого помещении. При массе трансформатора до 2 тонн установка производится на фундамент. Корпус трансформатора в обязательном порядке заземляют.

Перед монтажом трансформатор подвергают лабораторным испытаниям, в ходе которых измеряется коэффициент трансформации, проверяется качество всех соединений, проверяется изоляция повышенным напряжением, производится контроль качества масла.

Перед установкой трансформатор необходимо тщательно осмотреть. Нужно обратить особое внимание на наличие утечек масла, проконтролировать состояние изоляторов, соединений контактов.

После ввода в эксплуатацию нужно периодически производить измерение температуры нагрева специальными стеклянными термометрами. Температура должна быть не более 95 градусов.

Во избежание аварий при эксплуатации силового трансформатора нужно периодически производить замеры нагрузки. Это дает информацию о перекосах фаз, искажающих напряжение питания. Осмотр силового трансформатора производится два раза в год. Периоды осмотра могут изменяться в зависимости от состояния устройства.

Силовые трансформаторы – устройство и принцип действия

При транспортировке электроэнергии на большие расстояния для снижения потерь используется принцип трансформации. Для этого электричество, вырабатываемое генераторами, поступает на трансформаторную подстанцию. На ней повышается амплитуда напряжения, поступающего в линию электропередачи.

Второй конец ЛЭП подключен на ввод удаленной подстанции. На ней для распределения электричества между потребителями осуществляется понижение напряжения.

На обеих подстанциях трансформацией электроэнергии больших мощностей занимаются специальные силовые устройства:

Они имеют много общих признаков и характеристик, но отличаются определенными принципами работы. Эта статья описывает только первые конструкции, у которых передача электроэнергии между разделенными обмотками происходит за счет электромагнитной индукции. При этом изменяющиеся по амплитуде гармоники тока и напряжения сохраняют частоту колебаний.

Силовые трансформаторы в энергетике устанавливаются на заранее подготовленные стационарные площадки с прочными фундаментами. Для размещения на грунте могут монтироваться рельсы и катки.

Общий вид одного из многочисленных типов силовых трансформаторов, работающего с системами напряжений 110/10 кВ и обладающего величиной полной мощности 10 МВА, показан на фотографии ниже.

Отдельные ярко выраженные элементы его конструкции снабжены подписями. Более подробно устройство основных частей и их взаимное расположение демонстрирует чертеж.

Электрическое оборудование трансформатора размещается внутри металлического корпуса, изготовленного в форме герметичного бака с крышкой. Он заполнен специальным сортом трансформаторного масла, которое обладает высокими диэлектрическими свойствами и, одновременно, используется для отвода тепла от деталей, подвергаемых большим токовым нагрузкам.

Гидравлическая схема трансформатора

Упрощенно состав и взаимодействие ее основных элементов показано на картинке.

Для залива/слива масла используются специальные задвижки и вкручивающаяся пробка, а запорный вентиль, расположенный внизу бака, предназначен для отбора проб масла и последующего проведения его химического анализа.

В силовом трансформаторе образовано два контура циркуляции масла:

Первый контур представлен радиатором, состоящим из верхнего и нижнего коллекторов, соединенных системой металлических трубок. Через них проходит нагретое масло, которое, находясь в магистралях охладителя, остывает и возвращается в бак.

Внутри бака циркуляция масла может производиться:

принудительно за счет создания давления в системе насосами.

Часто поверхность бака увеличивается за счет создания гофр — специальных металлических пластин, улучшающих теплообмен между маслом и окружающей атмосферой.

Забор тепла от радиатора в атмосферу может выполняться обдувом системой вентиляторов или без них за счет свободной конвекции воздуха. Принудительный обдув эффективно повышает теплосъем с оборудования, но увеличивает затраты энергии на эксплуатацию системы. Они могут снизить нагрузочную характеристику трансформатора до 25%.

Тепловая энергия, выделяемая современными трансформаторами повышенной мощности, достигает огромных величин. Об ее размере может служить тот факт, что сейчас за ее счет стали реализовывать проекты отопления промышленных зданий, расположенных рядом с постоянно работающими трансформаторами. В них поддерживаются оптимальные условия работы оборудования даже в зимнее время.

Контроль уровня масла в трансформаторе

Масло постоянно циркулирует внутри бака. Его температура зависит от целого комплекса воздействующих факторов. Поэтому объем его все время изменяется, но поддерживается в определенных границах. Для компенсации объемных отклонений масла служит расширительный бачок. В нем удобно наблюдать текущий уровень.

Для этого используется маслоуказатель. Наиболее простые устройства изготавливают по схеме сообщающихся сосудов с прозрачной стенкой, заранее проградуированной в единицах объема.

Подключения такого маслоуказателя параллельно расширительному баку вполне достаточно для контроля эксплуатационных характеристик. На практике встречаются и другие, отличные от этого принципа работы маслоуказатели.

Защита от проникновения влаги

Поскольку верхняя часть расширительного бака контактирует с атмосферой, то в ней устанавливают осушитель воздуха, препятствующий проникновению влаги внутрь масла и снижению его диэлектрических свойств.

Защита от внутренних повреждений

Важным элементом масляной системы является газовое реле. Его монтируют внутри трубопровода, соединяющего основной бак трансформатора с расширительным. За счет этого все газы, выделяемые при нагреве из масла и органической изоляции, проходят через емкость с чувствительным элементом газового реле.

Этот датчик отстроен от работы на очень маленькое, допустимое газообразование, но срабатывает при его увеличении в два этапа:

1. на выдачу светового/звукового предупредительного сигнала обслуживающему персоналу о возникновении неисправности при достижении уставки первой величины;

2. на отключение силовых автоматических выключателей со всех сторон трансформатора для снятия напряжения при бурном газообразовании, свидетельствующем о начале мощных процессов разложения масла и органической изоляции, начинающихся при коротких замыканиях внутри бака.

Дополнительная функция газового реле — контроль уровня масла в баке трансформатора. При снижении его до критической величины газовая защита может отработать в зависимости от настройки:

только на сигнал;

на отключение с выдачей сигнала.

Защита от аварийного повышения давления внутри бака

На крышке трансформатора так монтируется выхлопная труба, чтобы ее нижний конец сообщался с емкостью бака, а масло поступало внутрь до уровня в расширителе. Верхняя часть трубы возвышается над расширителем и отводится в сторону, немного загибается вниз. Ее конец герметично закрыт стеклянной предохранительной мембраной, которая разрушается при аварийном повышении давления из-за возникновения нерасчетного нагрева.

Читайте также:  Жидкие обои. Преимущество и недостатки жидких обоев

Другая конструкция подобной защиты основана на монтаже клапанных элементов, которые открываются при повышении давления и закрываются при его сбросе.

Еще один вид — сильфонная защита. Она основана на быстром сжатии сильфона при резком повышении газа. В результате сбивается защелка, удерживающая боек, который в нормальном положении находится под воздействием сжатой пружины. Освобожденный боек разбивает стеклянную мембрану и тем самым осуществляет сброс давления.

Электрическая схема силового трансформатора

Внутри корпуса бака размещаются:

остов с верхней и нижней балкой;

обмотки высокого и низкого напряжения;

регулировочные ответвления обмоток;

низковольтный и высоковольтный отводы

нижняя часть вводов высокого и низкого напряжения.

Остов вместе с балками служит для механического закрепления всех составных деталей.

Конструкция внутренних элементов Магнитопровод служит для снижения потерь магнитному потоку, проходящему через обмотки. Его изготавливают из сортов электротехнической стали шихтованным способом.

По обмоткам фаз трансформатора протекает ток нагрузки. Материалами для их изготовления выбирают металлы: медь или алюминий с круглым либо прямоугольным сечением. Для изоляции витков используют специальные сорта кабельной бумаги или хлопчатобумажную пряжу.

Концентрические намотанные обмотки выполняют в виде цилиндров, расположенных один в другом. Для стороны высокого напряжения (ВН) создается непрерывная или многослойная обмотка, а для низкого (НН) — винтовая и цилиндрическая.

Обмотку НН располагают ближе к стержню: так легче выполнить слой для ее изоляции. Затем на нее устанавливают специальный цилиндр, обеспечивающий изоляцию между сторонами высокого и низкого напряжения, а на него монтируют обмотку ВН.

Описанный способ монтажа показан на левой части нижерасположенной картинки с концентрическим размещением обмоток на стержне трансформатора.

С правой стороны картинки показан способ размещения чередующихся обмоток, разделяемых изоляционным слоем.

Для повышения электрической и механической прочности изоляции обмоток их поверхность пропитывают специальным сортом глифталевого лака.

Для подключения обмоток одной стороны напряжения между собой используют схемы:

При этом концы каждой обмотки маркируют буквами латинского алфавита, как показано в таблице.

Тип трансформатораСторона обмотки
Низкого напряженияСреднего напряженияВысокого напряжения
началоконецнейтральначалоконецнейтральначалоконецнейтраль
ОднофазныйаXАтХтАX
Две обмотки три фазыaХАX
bYBY
сгCZ
Три обмотки три фазыaXАтХтАX
bYY тBY
cZХтCZ

Выводы от обмоток подключают к соответствующим токоотводам, которые монтируются на шпильки проходных изоляторов, расположенных на крышке бака трансформатора.

Для осуществления возможности регулировки величины выходного напряжения на обмотках делают ответвления. Один из вариантов выполнения регулировочных ответвлений показан на схеме.

Систему регулирования напряжения создают с возможностью изменения номинальной величины в пределах ±5%. Для этого выполняют пять ступеней по 2,5% в каждой.

У мощных силовых трансформаторов регулирование обычно создают на обмотке высокого напряжения. Это упрощает конструкцию переключателя ответвлений и позволяет повышать точность выходных характеристик за счет большего числа витков на этой стороне.

Для многослойных цилиндрических обмоток регулировочные ответвления выполняют на внешнем стороне слоя у окончания обмотки и компонуют их симметрично на одинаковой высоте относительно ярма.

У отдельных конструкций трансформаторов ответвления делают в средней части. При использовании оборотной схемы одна половина обмотки выполняется с правой намоткой, а вторая — с левой.

Для коммутации ответвлений используют трехфазный переключатель.

У него есть система неподвижных контактов, которые подключены к ответвлениям обмоток, и подвижных, осуществляющих коммутацию схемы за счет создания различных электрических цепей с неподвижными контактами.

Если ответвления сделаны около нулевой точки, то одним переключателем управляют работой сразу всех трех фаз. Это можно делать потому, что между отдельными частями переключателя напряжение не превышает 10% линейной величины.

Когда ответвления выполнены в средней части обмотки, то для каждой фазы используется свой, индивидуальный переключатель.

Способы регулирования выходного напряжения

Существуют два типа переключателей, позволяющие изменять количество витков на каждой обмотке:

1. с отключением нагрузки;

2. под нагрузкой.

Первый способ требует больше времени на выполнение и не пользуется популярностью.

Переключения под нагрузкой обеспечивают более легкое управление электрическими сетями за счет беспрерывного электроснабжения подключенных потребителей. Но, для его выполнения необходимо иметь усложненную конструкцию переключателя, который наделяется дополнительными функциями:

осуществление переходов между ответвлениями без разрыва токов нагрузки за счет подключения двух соседних контактов на момент переключения;

ограничение тока короткого замыкания внутри обмотки между подключаемыми ответвлениями во время их одновременного включения.

Техническое решение этих вопросов заключается в создании переключающих устройств, работающих от дистанционного управления с применением токоограничивающих реакторов и резисторов.

На фотографии, показанной в начале статьи, у силового трансформатора используется автоматическое регулирование выходного напряжения под нагрузкой за счет создания конструкции АРН, сочетающей релейную схему управления электродвигателя с приводным механизмом и контакторами.

Принцип и режимы работы

В основу работы силового трансформатора заложены те же законы, что и у обычного:

Проходящий по входной обмотке электрический ток с изменяющейся по времени гармоникой колебаний наводит внутри магнитопровода меняющееся магнитное поле.

Изменяющийся магнитный поток, пронизывая витки второй обмотки, наводит в них ЭДС.

При эксплуатации и проверках силовой трансформатор может оказаться в рабочем или аварийном режиме.

Рабочий режим создается подключением источника напряжения к первичной обмотке, а нагрузки — ко вторичной. При этом величина тока в обмотках не должна превышать расчетных допустимых значений. В этом режиме силовой трансформатор должен длительно и надежно питать все подключенные к нему потребители.

Разновидностями рабочего режима являются опыт холостого хода и короткого замыкания, создаваемые для проверок электрических характеристик.

Холостой ход создается размыканием вторичной цепи для исключения протекания в ней тока. Он используется для определения:

потерь в стали на намагничивание сердечника.

Опыт короткого замыкания , создается шунтированием накоротко выводов вторичной обмотки, но с заниженным напряжением на входе в трансформатор до величины, способной создать вторичный номинальный ток без его превышения. Этот способ используют для определения потерь в меди.

К аварийным режимам трансформатора относятся любые нарушения его работы, приводящие к отклонению рабочих параметров за границы допустимых для них значений. Особенно опасным считается короткое замыкание внутри обмоток.

Аварийные режимы приводят к пожарам электрооборудования и развитию необратимых последствий. Они способны причинить огромный ущерб энергосистеме.

Поэтому для предотвращения подобных ситуаций все силовые трансформаторы снабжаются устройствами автоматики, защит и сигнализации, которые предназначены для поддержания нормальной работы первичной схемы и быстрого отключения ее со всех сторон при возникновении неисправностей.

Силовые трансформаторы устройство и принцип действия

Транспортировка электрической энергии на большие расстояния неизбежно приводит к определенным потерям. Для того чтобы снизить потери, в системе передачи применяется свойство трансформации. С этой целью электрический ток проходит через трансформаторную подстанцию, с помощью которой осуществляется повышение амплитуды напряжения, подаваемого в ЛЭП для дальнейшей транспортировки.

Конечная точка ЛЭП подключается к вводу удаленной подстанции. Здесь выполняется снижение напряжения, после чего электричество распределяется среди потребителей. На обеих подстанциях установлены силовые трансформаторы, устройство и принцип действия которых позволяет преобразовывать электроэнергию большой мощности. Они отличаются особенностями устройства и техническими характеристиками.

Основные детали и системы силового трансформатора

Металлический корпус предназначен для размещения внутри него электрического оборудования трансформатора. Он представляет собой герметичный бак с крышкой, заполненный трансформаторным маслом. Такой сорт масла имеет высокие диэлектрические качества, с его помощью отводится тепло от деталей, подверженных значительным токовым нагрузкам.

Охлаждение трансформатора осуществляется с помощью гидравлической системы. Залив и слив масла производится с использованием задвижек и вкручивающихся пробок. Отбор масла для химического анализа производится через запорный вентиль, расположенный в нижней части бака.

Циркуляция масла в силовом трансформаторе происходит по двум контурам – внешнему и внутреннему. В состав внешнего контура входит радиатор, состоящий из верхнего и нижнего коллекторов, соединенных между собой металлическими трубками. Нагретое масло проходит через магистрали охладителя, остывает и вновь поступает в бак. Внутри бака масло может циркулировать естественным путем или принудительно под действием давления, создаваемого насосами. Теплообмен значительно улучшается за счет специальных гофр, устанавливаемых на поверхности бака.

Важнейшим элементом силового трансформатора является его электрическая схема. Все ее элементы размещаются внутри корпуса. Верхняя и нижняя балки составляют остов, на котором крепятся все остальные детали. В состав схемы входит магнитопровод, обмотки высокого и низкого напряжения, высоковольтные и низковольтные отводы, регулировочные ответвления обмоток. В нижней части располагаются вводы высокого и низкого напряжения.

Основной функцией магнитопровода является снижение потерь магнитного потока, проходящего через обмотки. Для его изготовления используется специальные сорта электротехнической стали. Ток нагрузки протекает через обмотки фаз. Изоляция витков выполняется специальными сортами хлопчатобумажной ткани или кабельной бумаги. Механическая и электрическая прочность обмоточной изоляции повышается за счет пропитки поверхностей специальным лаком. Подключение обмоток может выполняться по схеме «звезда», «треугольник» или «зигзаг». Для маркировки концов каждой обмотки используются латинские символы.

Принцип действия и режимы работы

Силовые трансформаторы действуют по такому же принципу, как и обычные трансформаторные устройства. Во входную обмотку поступает электрический ток, колебания которого изменяются по времени. Это приводит к наведению в магнитопроводе изменяющегося магнитного поля. Далее изменяющийся магнитный поток проходит через витки второй обмотки, после чего в ней возникает электродвижущая сила.

Во время проверок и в процессе эксплуатации работа трансформатора может происходить в различных режимах:

  • Рабочий режим. В этом случае источник напряжения подключается к первичной обмотке, а нагрузка – к вторичной. Величина тока в каждой обмотке должна быть не более допустимого расчетного значения. В данном режиме обеспечивается устойчивое и надежное питание потребителей в течение длительного времени. В рабочем режиме может создаваться холостой ход и короткое замыкание с целью проверки характеристик трансформаторного устройства.
  • Холостой ход. Создается путем размыкания вторичной цепи, чтобы исключить протекание по ней тока. Данный режим позволяет определить коэффициент полезного действия, коэффициент трансформации, потери в стальных деталях, затраченные для намагничивания сердечника.
  • Режим короткого замыкания. В этом случае накоротко шунтируются выводы вторичной обмотки. На входе трансформатора напряжение оказывается заниженным до значения, при котором создается вторичный номинальный ток с постоянным значением. Данный способ позволяет установить потери в меди.
  • Аварийный режим. К нему относятся любые нарушения работы трансформатора, вызывающие отклонение рабочих показателей за пределы допустимого значения. Особую опасность представляет короткое замыкание, возникающее внутри обмоток. Для предотвращения последствий аварийного режима в силовых трансформаторах устанавливаются автоматические средства защиты и сигнализации. Они поддерживают нормальную работу первичной схемы и полностью отключают ее в случае неисправностей и аварийных ситуаций.

Защита силовых трансформаторов

В первую очередь необходимо постоянно контролировать уровень масла, циркулирующего внутри бака. На его температуру оказывает влияние целый комплекс различных факторов. В связи с этим происходит постоянное изменение объема и главной задачей становится поддержание уровня масла в установленных границах. Важную роль в этом играет использование расширительного бачка, компенсирующего все объемные отклонения. Кроме того, он позволяет вести наблюдения за текущим уровнем масла.

Данные о состоянии уровня снимаются с помощью маслоуказателя, подключаемого параллельно с расширительным бачком.

Силовые трансформаторы должны быть защищены от проникновения влаги, поскольку расширительный бак своей верхней частью плотно контактирует с окружающей средой. С этой целью устанавливается осушитель воздуха, создающий препятствия попаданию влаги в масло, что существенно снижает его диэлектрические свойства.

Важной составляющей масляной системы считается газовое реле, защищающее трансформатор от внутренних повреждений. Оно монтируется внутри трубопровода, который соединяет между собой основной и расширительный баки. Во время нагрева масло и органическая изоляция выделяют газы, попадающие в емкость газового реле, содержащую внутри чувствительный элемент.

В некоторых случаях может возникнуть аварийное повышение давления внутри бака. В целях защиты на крышке трансформатора выполняется монтаж выхлопной трубы. Ее нижний конец должен сообщаться с емкостью бака, а масло – поступать внутрь до необходимого уровня в расширителе. Над расширителем возвышается верхняя часть трубы, которая отводится в сторону и незначительно загибается вниз. Ее конец герметично закрывает стеклянная предохранительная мембрана, разрушающаяся в случае аварийного повышения давления.

Силовые трансформаторы, имеющие обмотку высокого напряжения свыше 1000 В, оборудуются релейной защитой от основных повреждений и неисправностей. Непосредственными защитными устройствами являются вторичные реле прямого или косвенного действия. Их подключение осуществляется не напрямую, а через измерительные трансформаторы напряжения и тока.

Монтаж и дальнейшая эксплуатация силовых трансформаторов

Большинство конструкций силовых трансформаторов обладают значительным весом. Поэтому для их транспортировки к месту монтажа используется специальный транспорт. Оборудование поставляется полностью собранным и готовым к подключению.

Читайте также:  Высота плинтуса: стандартные образцы и размеры

Монтаж силового трансформатора выполняется на заранее подготовленном фундаменте или в специальном помещении. Во избежание воздушных мешков под крышкой бака в процессе установки, под катки со стороны расширителя подкладываются стальные пластинки. Их толщина должна обеспечивать подъем 1% с узкой и 1,5% с широкой стороны трансформатора. Длина прокладок составляет не менее 150 мм. При массе устройства до 2 тонн установка выполняется непосредственно на фундамент. Корпус в обязательном порядке соединяется с системой заземления.

Перед началом установки силовые трансформаторы проходят испытания в лабораторных условиях. В это время измеряется коэффициент трансформации, проверяется качество соединений, изоляции, а также соответствие трансформаторного масла.

Релейная защита силового трансформатора


Устройство силовых трансформаторов

Силовым трансформатором называется электромагнитное устройство, преобразующее переменный ток одного напряжения в переменный ток другого более высокого или более низкого напряжения при неизменной частоте. Трансформаторы выпускаются стандартных мощностей: 10, 16, 25, 40 и 63 кВ•А с увеличением каждого из этих значений в 10, 100, 1000 и 10000 раз.

Трансформаторы разделяются по способу охлаждения на масляные, сухие, с дутьевым и водомасляным охлаждением; по исполнению — для внутренней и наружной установок, герметичные и уплотненные; по числу фаз — одно- и трехфазные; по числу обмоток — двух- и трехобмоточные; по способу регулирования напряжения — под нагрузкой и при отключенном напряжении.

Сухие (без масла) трансформаторы выпускаются мощностью до 1600 кВ А и напряжением до 15, 75 кВ с естественным охлаждением. Достоинством сухих трансформаторов является их пожаробезопасность.

Для масляных трансформаторов с естественным масляным охлаждением, используемых в закрытых помещениях, обеспечивается непрерывная вентиляция для отвода нагретого и доступа холодного воздуха.

Основными параметрами трансформаторов являются: номинальные напряжения обмоток, номинальная мощность, номинальный ток и номинальная нагрузка обмоток.

Обмотки первичного и вторичного напряжения трехфазных двухобмоточных трансформаторов соединяют по схемам звезда-звезда или звезда-треугольник. В зависимости от направления намотки обмотки, последовательности соединений фазных обмоток и чередования фаз при соединении в звезду или треугольник можно получить ту или иную группу соединений. Наиболее распространенные схемы соединений обмоток трансформаторов приведены на рис. 115.


Рис. 115. Схемы соединений обмоток двухобмоточных трансформаторов:
а — звезда-звезда с выведенной нейтралью; б — звезда-треугольник; в — звезда с выведенной нейтралью-треугольник.

Силовые трансформаторы имеют обозначения, состоящие из букв и цифр. Первая буква указывает число фаз: О — однофазный и Т — трехфазный. Вторая буква указывает вид охлаждения: М — масляное естественное; Д — масляное с дутьевым охлаждением и естественной циркуляцией масла; ДЦ — масляное с дутьевым охлаждением и принудительной циркуляцией масла; MB — масляно-водяное охлаждение масла с естественной циркуляцией; Ц — масляно-водяное охлаждение с принудительной циркуляцией масла; С, СЗ, СТ — естественное воздушное охлаждение соответственно при открытом, закрытом и герметизированном исполнениях; у трансформаторов с заполнением негорючих диэлектриков вид охлаждения обозначается буквами Н — естественное охлаждение негорючим жидким диэлектриком и НД — охлаждение негорючим жидким диэлектриком с принудительным дутьем.

Третья буква указывает число обмоток (Т — трехобмоточный), четвертая — выполнение одной из обмоток с устройством регулирования напряжения под нагрузкой — РПН и обозначается буквой Н.

Мощность и высшее напряжение трансформатора указываются в обозначениях дробью. Числитель дроби указывает номинальную мощность в кВ•А, а знаменатель — высшее напряжение обмоток (ВН) в кВ.

Например, трансформатор типа ТДТН-15000/35 — трехфазный, с дутьевым охлаждением, трехобмоточный, с регулировкой напряжения под нагрузкой, мощностью 15000 кВ•А и напряжением ВН — 35 кВ.


Рис. 116. Трехфазный силовой трансформатор мощностью 1000 кВ•А с масляным охлаждением:
1 — бак; 2, 5 — нижняя и верхняя ярмовые балки; 3 — обмотка ВН; 4 — регулировочные отводы; 6 — магнитопровод; 7 —деревянные планки; 8 — отвод от обмотки ВН; 9 — переключатель; 10 — подъемная шпилька; 11 — крышка; 12 — подъемное кольцо; 13 — ввод ВН; 14 — ввод НН; 15 — выхлопная труба; 16 — расширитель; 17 — маслоуказатель; 18 — газовое реле; 19 — циркуляционные трубы; 20 — маслоспускной кран; 21 — катки.

Основой конструкции силового двухобмоточного трансформатора (рис. 116) является его активная часть, состоящая из магнитопровода 6 с расположенными на нем обмотками низшего (НН) и высшего 3 (ВН) напряжений, отводов 8 и переключателя напряжения 9. Магнитопровод 6 трансформатора набирается из листов специальной электротехнической стали толщиной 0,35 или 0,5 мм. Отдельные части магнитопровода собирают в жесткую конструкцию из трех вертикальных стержней с верхним 5 и нижним 2 ярмами с помощью стяжных шпилек и прессующих ярмовых балок, образуя замкнутый контур. Между собой листы стали изолированы лаком или теплостойким покрытием на основе жидкого стекла. Ярмовыми балками из швеллеров листы стали магнитопровода плотно опрессовывают при помощи шпилек. Ярмовые балки и шпильки изолируют от активной стали магнитопровода. Активная часть трансформатора помещается в металлический бак, который предохраняет обмотки от повреждений и является резервуаром для трансформаторного масла.

Обмотки трансформаторов изготовляют из электротехнической меди или алюминия прямоугольного или круглого сечения. Чаще всего применяют цилиндрические и винтовые обмотки. Их отделяют от сердечника, друг от друга и от стенок бака цилиндрами из изолирующего материала (бакелита).

Цилиндрические обмотки выполняют из круглых или прямоугольных проводов с изоляцией из хлопчатобумажной пряжи и наматывают в один слой (однослойная), в два слоя (двухслойная) или несколько слоев (многослойная) одним или несколькими проводами по винтовой линии (рис. 117).


Рис. 117. Однослойная (а), двухслойная (б) и многослойная (в) конструкции цилиндрических обмоток силовых трансформаторов:
1 — выравнивающие кольца; 2 — коробочка из электрокартона; 3 – конец первого слоя обмотки; 4 – планка из бука; 5 – отводы для регулирования напряжения.

Начала и концы обмоток располагают на их противоположных торцах. Однослойные и двухслойные обмотки применяются в качестве обмоток низкого напряжения, а многослойные — в качестве обмоток ВН в трансформаторах мощностью до 630 кВ•А.

Цилиндрические многослойные обмотки изготовляют из круглого провода, намотанного на бумажно-бакелитовый цилиндр, плотно укладывая витки слоями и прокладывая между ними листы кабельной бумаги (рис. 117, в). При большом числе слоев между ними укладывают планки из древесины твердых пород или из нескольких слоев полосок склеенного электрокартона, образуя вертикальные каналы. Такая конструкция обеспечивает хороший отвод теплоты для охлаждения обмотки. Для увеличения механической прочности обмотку обматывают хлопчатобумажной лентой, пропитывают глифталевым лаком и запекают при температуре около 100 С.

В более мощных трансформаторах применяют непрерывные обмотки из плоских проводов без разрывов и паек при переходе из одной катушки в другую. Эти обмотки наматываются на рейки, уложенные на бумажно-бакелитовом цилиндре и образующие в своих промежутках вертикальные каналы охлаждения, а горизонтальные каналы создаются с помощью пакетов из электротехнического картона, собранных на проваренных в масле деревянных планках. Они применяются в силовых трансформаторах в качестве обмоток низшего и высшего напряжения.

Баки силовых трансформаторов изготовляют из листовой стали. Они могут быть овальной или прямоугольной форм. Баки изготовляют гладкими, а для лучшего охлаждения масла — ребристыми, трубчатыми и с радиаторами. Баки устанавливают на катки для перемещения трансформаторов в пределах помещения подстанции. Сверху бак закрывается съемной крышкой, на которой размещают вводные изоляторы, термометр, пробивной предохранитель, переключатель отводов обмотки для регулирования напряжения, расширитель, газовое реле и предохранительную трубу.

Для присоединения обмоток к токопроводящим шинам применяют фарфоровые изоляторы, через которые проходят медные стержни.

Изоляционное масло в трансформаторе используется в качестве изолирующей и охлаждающей среды. В процессе эксплуатации трансформатора масло стареет и теряет свои первоначальные изоляционные свойства за счет воздействия на него кислорода, влаги, грязи и высокой температуры.

Для измерения температуры верхних слоев масла в трансформаторах мощностью до 1000 кВ•А применяют стеклянный термометр с шкалой от -20 до +100 ºС, а в трансформаторах свыше 1000 кВ•А — термометрический сигнализатор ТС-100, который служит для контроля температуры масла и для сигнализации или отключения трансформатора при превышении температуры свыше допустимого предела.

В тех случаях, когда вторичные сети имеют изолированную от земли нейтраль, для безопасной работы применяется пробивной предохранитель, имеющий воздушные промежутки. В аварийном режиме воздушные промежутки пробиваются и обмотка низкого напряжения заземляется.


Рис. 118. Переключатели ТПСУ-9-120/11 (а), ТПСУ-9-120/10 (б) отводов обмоток для регулирования напряжения силовых трансформаторов и их схема (в):
1 — сегментный контакт; 2 — коленчатый вал; 3, 4 — бумажно-бакелитовая трубка; 5 — резиновое уплотнение; 6 — крышка трансформатора; 7 — фланец; 8 — стопорный болт; 9 — колпак; 10 — указатель положения; 11 — неподвижный контакт.

Для поддержания необходимого уровня напряжения потребителей у трансформаторов с регулировкой напряжения (рис. 119, а и б) проводят изменение коэффициента трансформации с помощью переключателей ответвлений обмоток (рис. 118). Регулирование напряжения проводится в пределах ±5 %. Трансформаторы с РПН (регулирование под нагрузкой) имеют большое число ступеней и более широкой диапазон регулирования (до 20%).


Рис. 119. Схемы трансформаторов с РПН без реверсирования (а) и с реверсированием (б):
1 — основная обмотка; 2 — регулировочная обмотка; 3 — устройство переключения; 4 — переключатель (реверсор).

Часть обмотки ВН с ответвлениями называется регулировочной обмоткой. Расширение регулировочного диапазона без увеличения числа отводов достигается применением схем с реверсированием (рис. 119, б). Переключатель-реверсор 4 позволяет присоединить регулировочную обмотку 2 к основной 1 согласно или встречно, благодаря чему диапазон регулирования удваивается. Устройство 3 PПН обычно включается со стороны нейтрали X. что позволяет выполнять их с пониженной изоляцией.

Устройство РПН состоит из контактора, разрывающего и замыкающего цепь рабочею тока; избирателя (переключателя), контакты которого размыкают и замыкают электрическую цепь без тока; реактора или резистора; приводного механизма (рис. 120).


Рис. 120. Последовательность работы переключающих устройств с РПН:
Р – реактор; К1, К2 – контакторы; РО — регулировочная обмотка; П — переключатель.

Очередность в работе контакторов и избирателей обеспечивается приводным механизмом с реверсивным пускателем. В нормальном режиме работы через реактор Р проходит ток нагрузки, а в процессе переключения ответвлений — реактор ограничивает значение тока Iцирк. Контактор, в котором при переключении возникает дуга на контактах, помещают в отдельном масляном баке. Управление устройством РПН осуществляется автоматически от реле напряжения или дистанционно диспетчером.

На маслоуказателе расширителя нанесены три контрольные черты, соответствующие уровню масла при температуре -45, +15, +40.


Рис. 121. Расположение на крышке трансформатора расширителя, газового реле и предохранительной трубы:
1 — расширитель; 2 — газовое реле; 3 — предохранительная труба.

Газовое реле (рис. 121) служит для сигнализации или отключения трансформатора в случаях внутренних повреждений. Разлагающиеся под действием высоких температур масло, дерево или изоляция выделяют газы, которые воздействуют на поплавки с контактами газового реле. В случае отказа работы газового реле в трансформаторе создается повышенное давление, которое разрушает мембрану предохранительной трубы и выбрасывает газы и масло наружу, предотвращая опасность взрыва бака. Мембрана трубы изготовляется из стекла или фольги.


Рис. 122. Схема автотрансформатора:
а — однофазного; б — трехфазного.

Автотрансформаторы представляют собой трансформаторы, у которых обмотка низшего напряжения является частью обмотки высшего напряжения (рис. 122). Автотрансформаторы широко используются для связи электрических сетей напряжением 150/121, 230/121. 350/121, 500/121 и 750/330 кВ. Они выполняются трехфазными или и виде групп, состоящих из трех однофазных. Автотрансформаторы низкого напряжения широко применяются для регулирования напряжения в цепях управления, автоматики, а также при испытаниях оборудования и сетей.

В мощных автотрансформаторах напряжение регулируют переключателем, как и в обычных трансформаторах.

Силовые трансформаторы

Чтобы снизить потери при транспортировке электроэнергии на определенные расстояния, применяется метод трансформации, который заключается в преобразовании отдельных характеристик переменного тока и амплитуды напряжения.

Фактически это выглядит так: генератор вырабатывает электроэнергию, которая по проводам попадает на подстанцию, где амплитуда напряжения повышается, и ток подается дальше на следующий пункт назначения. Другая подстанция является конечным пунктом и распределяет полученную энергию между потребителями, предварительно понизив ее амплитуду до первичного значения.

В зависимости от расстояний от основного генератора до конечного потребителя, мощности и разветвленности силовых линий, промежуточных подстанций может быть любое количество.

На каждой подстанции есть специальные электротехнические устройства – силовые трансформаторы, по которым и передается ток.

Назначение силовых трансформаторов заключается в преобразовании электроэнергии и сокращении потерь при транспортировке от источника к потребителю.

Основная классификация силовых трансформаторов

Существует несколько критериев, по которым проводится классификация силовых трансформаторов. Наиболее распространенный вариант – разделение на условные категории в зависимости от мощности и напряжения.

Читайте также:  Как сделать красивые римские шторы своими руками

Различают следующие типы силовых трансформаторов:

  • 1-я группа (изделия с мощностью до 100 кВА);
  • 2-я группа (диапазон мощности от 160 до 630 кВА);
  • 3-я группа (от 1000 до 6300 кВА);
  • 4-я группа (показатель мощности выше 10000 кВА);
  • 5-я группа (все трансформаторы с мощностью выше 40000 кВА);
  • 6-я группа (мощность от 100000 кВА).

Если брать в качестве определяющих критериев другие показатели и характеристики, то можно выделить следующие виды силовых трансформаторов:

  • количество фаз – одна или три. Трехфазный силовой трансформатор является наиболее распространенным электротехническим устройством, которое используется на подстанциях;
  • число обмоток – трех- или двухобмоточные;
  • по своему назначению трансформаторы могут быть повышающими или понижающими;
  • если брать за критерий место установки, то различают внешние и внутренние устройства;
  • по типу охлаждения устройства делятся на две категории – силовые сухие трансформаторы (с воздушным охлаждением) и силовые масляные трансформаторы.

Вне зависимости от типа, мощностных характеристик или габаритных размеров принцип действия силового трансформатора базируется на основе явления электромагнитной индукции.

При подаче на устройство тока с определенными характеристиками он проходит через замкнутый магнитопровод и попадает на первичную и вторичную обмотку.

В зависимости от числа витков в обмотках определяется коэффициент напряжений. Если в первичной обмотке число витков меньше – то это повышающий трансформатор, если наоборот, то речь идет о понижающем трансформаторе.

Из каких конструктивных элементов состоит силовой трансформатор?

Конструкция силового трансформатора состоит из следующих элементов:

  • силовые вводы;
  • охладители;
  • устройства, позволяющие регулировать рабочее напряжение;
  • навесное оборудование.

Чтобы разобраться в устройстве прибора, следует рассмотреть некоторые компоненты подробнее.

Вводы силовых трансформаторов

Питающее напряжение и нагрузка на трансформатор осуществляются через специальные устройства – силовые вводы.

В зависимости от типа изделия они могут находиться снаружи изделия или внутри в виде клеммных колодок (для сухих трансформаторов). У трансформаторов масляного типа вводы располагаются исключительно снаружи (на крышке корпуса или сбоку). Обязательным условием является изоляция вводов из специальных материалов.

По конструкции исполнения существует несколько разновидностей вводов с различным типом изоляции:

  • фарфоровая;
  • маслобарьерная;
  • полимерная;
  • элегазовая;
  • бумажно-масляная;
  • конденсаторная проходная.

Охладители

Обязательный элемент конструкции любого силового трансформатора. Большое количество электрической энергии, проходя через трансформатор, преобразуется в тепло. Специальная двухконтурная система, заполненная маслом, нуждается в регулярном охлаждении.

Для этих целей используются различные устройства:

  • радиаторы. Конструктивно охладитель состоит из металлических пластин различной конфигурации, которые обладают хорошей теплопроводностью, через которые и выводится тепловая энергия в атмосферу или вторичную охлаждающую среду;
  • гофрированный бак. Универсальное устройство для установок небольшой мощности. Конструктивно он совмещает в себе радиатор и емкость для масла. Тепло выводится благодаря внешним и внутренним гофрированным поверхностям;
  • принудительная вентиляция. Навесные вентиляторы применяют для трансформаторов большой мощности. Благодаря постоянному принудительному охлаждению удается повысить производительность системы до 20-25%;
  • охладители масляно-водяные. На сегодняшний день такие комбинированные конструкции используются чаще всего благодаря их простоте и высокой эффективности;
  • циркуляционные насосы. Устройство обеспечивает регулярное перемещение горячего масла в нижний контур, заменяя его холодным.

Регулировка напряжения силовых трансформаторов

Чтобы изменить коэффициент трансформации силового трансформатора, в конструкции предусмотрены устройства для регулировки напряжения. Фактически они уменьшают или увеличивают количество витков в обмотке.

В зависимости от типа устройства оно может работать без нагрузки или под воздействием напряжения.

Дополнительное оборудование

Устройство силового трансформатора включает в себя различные виды дополнительного навесного оборудования:

  • газовое реле. Это устройство выполняет защитные функции. При нестабильной работе трансформатора (нарушена система охлаждения, повреждения различного типа), масло начинает постепенно разлагаться на простые составляющие. В процессе выделяется определенное количество газов. Если реакция протекает медленно, то устройство подает предупреждающий сигнал, а если газ образуется слишком быстро, то реле просто отключает трансформатор;
  • индикаторы температуры. Специальные датчики на основе термопар регулярно проводят замеры температуры масла в самых горячих точках;
  • поглотители влаги. Так как конструкция маслонаполненной емкости не является абсолютно герметичной, то под крышкой может образоваться водяной конденсат. Специальные устройства поглощают влагу и препятствуют попаданию ее в масло;
  • система постоянной регенерации масла;
  • защита от повышения давления внутри емкости. Система комбинируется с устройствами сброса лишнего давления и работает в автоматическом режиме;
  • индикатор уровня масла. В большинстве случаев он выполнен в виде прибора с циферблатом и стрелкой или в виде трубки, которая заполнена маслом и соединена с емкостью по принципу сообщающихся сосудов.

Больше информации о современных силовых трансформаторах, их основных разновидностях, типах конструкции и новейших разработках в этой сфере можно узнать на международной выставке «Электро». Мероприятие состоится на территории ЦВК «Экспоцентр».

Устройство и виды силовых трансформаторов

Силовые трансформаторы представляют собой устройства, работа которых основана на принципе электромагнитной индукции. Агрегат способен преобразовать напряжение переменного тока, сохранив при этом значение его частоты. Особенности прибора позволяют сохранить мощность, а также поменять систему сети (однофазная, трехфазная). Чтобы понять, что такое силовые трансформаторы, необходимо рассмотреть их устройство и принцип действия.

Область применения

Устройство трансформатора силового позволяет транспортировать электричество на большие расстояния. От объекта, который его вырабатывает, до конечного потребителя расстояние может насчитывать тысячи километров. Рассказать кратко о силовых трансформаторах позволяет схема перемещения электричества. Чтобы избежать его искажений и потерь применяется принцип трансформации. Генераторы вырабатывают электричество и передают его на подстанцию. Здесь повышается напряжение, и ток с требуемыми характеристиками передается в линии электропередач.

На другой стороне ЛЭП подводится к удаленной подстанции. Через этот объект осуществляется распределение тока между всеми потребителями. Для этого напряжение понижается. Чтобы преобразовывать электричество большой мощности на обеих подстанциях функционируют представленные устройства. Это трансформаторы и автотрансформаторы. Технические характеристики этих устройств практически идентичны. Отличается их принцип функционирования.

Первый повышающий силовой трансформатор находится непосредственно возле ЛЭП электростанции. Последующие первичные агрегаты в сети также работают для повышения напряжения. Это позволяет избежать потери в линии. На пути к потребителю устанавливается определенное количество понижающей аппаратуры. В обеспечении полноценного функционирования всей системы заключается назначение всех силовых трансформаторов.

Функционирование системы

Принцип работы силового трансформатора основан на электродвижущей силе, которая движется по обмоткам. Данные устройства функционируют исключительно на переменном токе. Если его подключить к обмотке, будет создаваться магнитный поток. Он замыкается в магнитоприводе. В этот момент возникает электродвижущая сила во второй обмотке. Все катушки связаны в системе магнитной связью. Показатель ЭДС будет пропорционален количеству витков в обмотке.

Принцип действия понижающего или повышающего силового трансформатора включает в себя несколько режимов. Для каждого из них предусмотрены свои особенности.

В рабочем режиме к первичной обмотке подводится напряжение, а к вторичной – нагрузка. В таком положении установка способна длительное время обеспечивать подключенные к нему потребители электричеством. Рабочий режим может осуществляться при холостом ходе и опыте короткого замыкания.

Холостой ход наступает при размыкании вторичной обмотки. В этот период исключается протекание по ней тока. Этот режим позволяет определить КПД прибора, потери при намагничивании сердечника и коэффициент трансформации.

Опыт короткого замыкания происходит при коротком шунтировании выводов вторичной катушки. При этом сила тока на входе должна быть занижена на входе. На этом уровне создается вторичный ток без превышения. Представленную методику применяют для определения уровня потерь в меди.

Аварийный режим определяется при нарушениях в работе системы. Рабочие параметры отклоняются от допустимых значений. Наиболее опасным состоянием считается короткое замыкание внутри обмоток. При этом возможно возникновение пожара, причинение большого ущерба системе энергоснабжения. Чтобы предупредить возникновение аварии, применяются различные автоматические системы защиты, сигнализации и отключения оборудования.

Разновидности

Производство конструкций силовых трансформаторов предполагает применение различных технологий. В процессе создания представленной аппаратуры применяются разные диэлектрические компоненты. Определенные части оборудования способствуют охлаждению и обеспечивают электрическую защиту.

Для маломощных разновидностей применяется диэлектрический компаунд или специальная бумага, электротехническое лаковое покрытие. Средние и мощные агрегаты имеют в своем составе такие основные части, как масло, элегаз. Производство подобного оборудования предполагает выполнять особую изоляцию обмоток.

Помимо вышеприведенной классификации выделяют еще несколько основных категорий объектов:

  • Количество фаз. Бывает трёхфазный и однофазный тип приборов.
  • Тип исполнения. Применяются масляные, сухие и приборы с жидким диэлектрическим веществом.
  • Климатическое исполнение. Наружные и внутренние установки.
  • Число обмоток. Встречаются конструкции с двумя и более катушками.
  • Предназначение. Для понижения или повышения напряжения.
  • Возможность регулировки напряжения. Применяются аппараты с регулировкой и без нее.

Производство подобной аппаратуры позволяет создавать установки мощностью от 4 кВА до 200 тыс. кВА (и выше). При этом достигается уровень напряжения на обмотках более 330 кВ.

Всего существует девять групп оборудования. В первую из них входят приборы с напряжением не выше 35 кВ и мощностью 4-100 кВА. К восьмой отнесены аппараты с мощностью выше 200 тыс. кВА и напряжением 35-330 кВ. Существуют и более мощное оборудование. Оно относится к девятой категории.

Особенности и основные параметры

Устройство и монтаж силовых трансформаторов предполагает размещение станции на стационарной, специально подготовленной площадке. Фундамент сооружения должен быть прочным. На грунте при этом могут монтироваться катки и рельсы.

Внутри металлического корпуса располагаются электрические установки. Он выполнен в виде герметичного бака. Внутренние системы закрывает крышка. Чаще всего применяются масляные разновидности. Они имеют особые технические характеристики. Внутри короба такого агрегата находится масло специального типа. Оно обладает особыми диэлектрическими качествами. Масло отводит излишнее тепло от деталей системы в процессе повышенной токовой нагрузки. Однако есть и другие варианты охладительных систем.

Основными характеристиками, влияющими на функционирование установки, являются:

  • Количество катушек и тип их соединения.
  • Мощность.
  • Значение напряжения обмоток.

Сегодня в системах обеспечения электричеством различных объектов чаще встречаются агрегаты с двумя трехфазными обмотки. Только для бытовой сети применяются однофазные установки. Трехфазный силовой трансформатор распространен больше в сетях электрокоммуникаций.

Система регулировки бывает двух типов. В первом случае необходимо отключать питание перед проведением настройки, а во втором – нет. Регулировка выполняется со стороны обмотки высоковольтного типа. По ней движется меньший ток. Такой тип регулировки позволяет выполнять точную настройку.

Конструкция, предполагающая отключение нагрузки, проще. Однако ее предел изменения небольшой. Регулировка требует полного отключения прибора от сети.

Схема

Схема силового трансформатора включает в себя несколько основных элементов. К ним относятся:

  • Сердечник (магнитопривод).
  • Остов с балками (нижняя и верхняя).
  • Низковольтная и высоковольтная обмотки.
  • Отводы.
  • Регулировочные ответвления.
  • Нижняя часть вводов.

На основе с балками закрепляются все составные детали. Магнитопривод необходим для снижения потерь при прохождении магнитного потока через контуры. Он изготавливается из электротехнической стали.

В сердечнике магнитопривода листы металла собирают по определенной схеме. Стержни с обмотками должны приближаться по форме к кругу. Подобная конфигурация позволяет облегчить намотку проводников. Стыки между отдельными пластинами сердечника перекрываются цельными листами.

Обмотка выполняется из проводов круглой или прямоугольной формы сечения. Между слоями и самими обмотками оставляются зазоры для циркуляции охладительного компонента.

Особенности выбора

Силовые трансформаторы требуют при выборе учитывать требования потребителей электроэнергии. При монтаже оборудования энергоснабжения, необходимо рассчитать правильно мощность оборудования. Если применяется несколько агрегатов, при аварийном отключении один из них должен полностью компенсировать работу другого прибора.

Также важно уделять внимание качеству системы защиты. Она должна срабатывать при перегрузках, внутренних повреждений элементов конструкции. К их числу относятся приборы по контролю уровня давления масла, температуры сердечника, обмотки, образование газов.

Обслуживание и ремонт

Работа аппаратов связана с высокими значениями мощностей. Поэтому их обслуживанию уделяется повышенное внимание. Ежедневно обслуживающий персонал совершает осмотры, контролирует показания измерительных приборов.

В процессе техобслуживания оцениваются следующие показатели:

  1. Степень истощения прибора, поглощающего влагу.
  2. Количество масла.
  3. Износ механизмов регенерации масла.
  4. Наличие подтекания, механических повреждений трубопроводов радиаторов, корпуса.

Если на объекте не предусмотрено круглосуточное дежурство персонала, периодическая ревизия производится раз в месяц. На трансформаторных пунктах осмотр выполняют раз в 6 месяцев.

При необходимости меняют или доливают масло. Его цвет контролируется при визуальном осмотре. Если оно стало темным, его меняют. Раз в год и при проведении капитального ремонта выполняют лабораторное исследование состава масла.

Для разрушения пленки окислов на медных и латунных элементах раз в 6 месяцев отключают установку от питания. Переключатель переводят через все положения несколько раз. Такую процедуру проводят перед сезонными колебаниями нагрузки.

Силовая аппаратура является важным элементом сети энергоснабжения. Они функционируют круглосуточно, поэтому важно уделять внимание особенностям их выбора и обслуживанию. Это одно из сложнейших, но крайне важных устройств.

Ссылка на основную публикацию
