Как самостоятельно установить розетку в гипсокартоне

Как установить розетку на гипсокартон

От автора

Прежде чем, установить розетку на гипсокартон, нужно провести ряд подготовительных работ. Причем часть работ, делается еще во время монтажа перегородки.

Подготовительные работы

Розетки устанавливаются по плану расстановки розеток. По этому же плану и однолинейной расчетной схеме выполняется разводка электропроводки по комнате. Электропроводкавыполняется внутри конструкции перегородки или под обшивкой гипсокартонной стены. Выполняется разводка электрическим кабелем с медными жилами и двойной (кабель ВВГ) или тройной изоляцией (кабель НЮМ). По технологии кабель должен быть заключен в электромонтажную гофру или специальные пластиковые трубы, для электромонтажных работ.

Места, где планируется установка накладных розеток, должны быть усилены внутри конструкции, поперечными деревянными брусками. Бруски, будет служить опорой, на которую будут крепиться розетки.

Инструмент для установки розеток на гипсокартон

Для работ понадобится следующий инструмент:

• Строительный уровень и карандаш для разметки;
• Дрель с насадкой, которая называется коронка. Коронка предназначена для сверления отверстий больших размеров;
• Монтажный нож и отвертка с маленьким шлицом.

Важно! Любые работы с электропроводкой, нужно проводить при отключенном электропитании. Перед работами проверьте отключение электропитания в цепи, где планируете работать.

Разметка места под розетку

Разметка производится по плану расстановки розеток. Стоит обратить внимание на высоту установки розеток. Она должна быть раной по всей комнате. За единый уровень установки розеток можно взять низ монтажной коробки (подрозетника) или ее середину.

О подрозетнике для стен из гипсокартона

Подрозетник для гипсокартона это специальная монтажная коробка, с конструкцией для прочного крепления. Суть конструкции крепления в следующем. В подрозетнике сделаны специальные пластиковые распоры, которые изнутри цепляются за листы гипсокартона при вращении монтажных винтов.

Сверление отверстия для подрозетника

Стоит отметить, что подрозетники могут скрепляться между собой для установки в ряд 2-5 розеток. Отверстие или отверстия для подрозетников сверлятся в гипсокартоне дрелью с насадкой типа коронка. Диаметр коронки выбирается по размеру подрозетника.

Перед сверлением делается разметка и ищется центр установки подрозетника. Сверление производится на средних оборотах.

На фото показано сверление гипсокартона для двух подрозетников. Кстати, для установки встроенных выключателей на гипсокартон, используются одинаковые монтажные коробки.

Установить розетку на гипсокартон просто

Пройдем по этапам установки розетки на гипсокартон.

• Просверлить отверстия для подрозетника;
• Вывести, заранее проложенные кабели в просверленные отверстия;
• В подрозетниках выломать перфорированные дырки для кабелей;
• Установить подрозетники в заранее просверленные отверстия и вывести в них электрокабели;
• Если ставите две и более розетки, нужно заложить между подрозетниками перемычки;
• Конец кабеля, торчащий из коробки не должен превышать 12 см по длине. Снимите изоляцию с кабеля на 10 см. Зачистите концы жил кабеля на 5 мм;
• Подключите кабель к клеммам розетки. Соблюдайте единую цветность проводов для всех розеток комнаты. Желтую жилу, обязательно подключаем к земле. Фазную и нулевую жилы подключаем, например, так: синюю жилу на правую клемму розетки, коричневую жилу на левую клемму розетки;
• Винты клемм заворачивайте надежно с повторным подворачиванием;
• Открутите в подрозетниках монтажные винты, которые стоят по его краям;
• После подключения проводов, расправьте их и вставьте розетку в подрозетник. Вставляете розетки так, чтобы попасть монтажными винтами с отверстия на каркасе розетки. Поверните розетки горизонтально и закрутите монтажные винты;
• Для дополнительного крепления закрутите винты распорных «усов» розетки. Они раздвинутся и закрепятся за стенки подрозетника;
• Завершается установка розетки установкой защитной крышки и декоративного обрамления.

Установка накладной розетки

Как я уже упоминал, накладные розетки ставятся на гипсокартон на заранее установленные, в каркасе конструкции, бруски.

Электрический кабель выводится сверху или снизу бруса или в отверстии по его середине. Важно вывести кабель так, чтобы он не повредился при закреплении розетки к брусу.

• Розетка разбирается,
• Подключается к выведенному электрическому кабелю;
• Крепится на гипсокартонную стену саморезами.
• Саморезы вворачиваются в монтажные бруски.

На этом все. Теперь вы знаете, как установить розетку на гипсокартон.

Как установить розетку в гипсокартон своими руками: советы по монтажу и варианты размещения подрозетника в перегородках (125 фото)

В настоящее время в строительных работах очень часто используют гипсокартон. Этот материал позволяют идеально выровнять поверхность стен, быстро перепланировать помещение. При этом не требуются особые профессиональные навыки и значительные финансовые затраты.

Но при применении гипсокартонных листов необходимо знать и соблюдать некоторые правила. Например, при установке электрических розеток и выключателей требуется специальная фурнитура и отличная от обычной технология их монтажа.

Монтаж розетки в гипсокартон можно сделать своими руками, обладая элементарными знаниями и практическими навыками установки.

Краткое содержимое статьи:

Необходимые для работы материалы и инструменты

Перед началом работы подготовьте следующие инструменты и принадлежности:

• Дрель электрическая или шуруповерт
• Коронка для подрозетника под гипсокартон диаметром 68 мм (если в стене металлический профиль – понадобится коронка под металл)
• Фигурная отвертка
• Индикаторная отвертка
• Уровень (можно небольшой длины)
• Строительный маркер (обычный карандаш)
• Рулетка
• Канцелярский нож

Далее будет приведен пример как правильно вставить розетку в гипсокартон собственными силами.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Например, на кухне розетки располагаются с учетом удобного подключения кухонного оборудования и местного освещения, установки вытяжного оборудования. Как правило, это чуть выше столешницы рабочей поверхности, подальше от открытого пламени горелок.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Подготовка отверстия для подрозетника

Монтаж подрозетника для розетки начинается с высверливания в гипсокартоне проема. Отмеряется от пола требуемое расстояние и, применяя уровень, проводят горизонтальную и вертикальную линии. Когда требуется установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно составлять строго 72 мм, т.к. это расстояние между центрами розеток. Если оно будет меньше, розетки будут мешать друг другу, их невозможно будет аккуратно и ровненько друг к другу установить.

В центр пересечения горизонтальной и вертикальной линий подводится сверло коронки, закрепленной в дрели или шуруповерте, высверливается отверстие. Нужно убедиться, что подрозетник не упирается в капитальную стену за гипсокартоном. Если такое случается, следует при помощи перфоратора снять бетон на стене до тех пор, пока между подрозетником и стеной появится промежуток.

При покупке розеток следует знать, что не любой подрозетник подходит для установки в гипсокартон. Для этого необходим пластиковый стакан с двумя винтами для крепления в ГПК при помощи специальных лапок.

Тонкости установки розеток в гипсокартон

Достоинства стен из ГКЛ неоспоримы: это и жаростойкость, и шумоизоляция, и экологичность, кроме этого, оптимальная цена и скорость сооружения конструкции. На стадии первичной отделки, по большей части, в стену монтируется электрическая проводка, устанавливаются выключатели и розетки. Регламент монтажа розеток в стену из ГКЛ несущественно отличается от их монтирования в стены из бетона либо кирпича. Тем не менее у гипсокартона имеются некоторые особенности и это следует брать в расчет перед выполнением работ.

Особенности

Безусловно, установка розеток в гипсокартон намного проще, если сравнивать с другими материалами, но, при всех достоинствах, имеются у него и несовершенства. В частности, он чрезвычайно легко крошится и при работе с ним не допускается применение обычных саморезов.

Также при работе с гипсокартоном недопустимо использование ударного электроинструмента – все работы производятся посредством дрели и специального инструмента по гипсокартону (к примеру, ножей либо пилок для лобзика).

При монтировании розеток в гипсокартон следует применять специализированные установочные коробки, именуемые подрозетниками (стаканами). Установочные коробки для гипсокартонных стен разнятся с бетонным вспомогательным оборудованием присутствием в своей конструкции специальных креплений, которые прижимаются к гипсокартону.

Подрозетники для гипсокартона выпускаются, как уже сказано выше, с особенным способом крепления. Внешне они похожи на пластиковый стакан. На лицевой стороне располагаются 4 винтика. Два из них находятся выше других. Они необходимы для крепления конкретно стальной рамки самой розетки.

Другие винтики, которые расположены чуть ниже, несут ответственность за монтирование в гипсокартон самого подрозетника. Внизу стакана размещены специализированные удерживающие прижимные лапки. Их местоположение можно регулировать данными винтиками. При закручивании винтика лапка притягивается к ГКЛ. Такое устройство обеспечивает надежный монтаж подрозетника и дает гарантию, что электророзетка при первом же удобном случае не выскочит из стенки.

Практикуется два метода устройства электропроводки и розеток в ГКЛ:

• на стадии сооружения конструкции;
• на стадии отделочных работ.

Готовим инструменты

Чтобы процесс протекал без труда и быстро надо побеспокоиться о вспомогательных инструментах:

• Основной инструмент – электродрель со специализированной коронкой, которая не только ускоряет процесс, но и всю работу делает проще. Стандартный диаметр коронки для таких работ – 68 мм.
• Рулетка для измерений месторасположения будущих розеток.
• Уровень строительный для мониторинга правильности монтажа.

• Маркер либо карандаш для разметки.
• Крестовая отвертка – применяется как для монтажа подрозетника, так и для закрепления сердечника розетки. Ею же фиксируются электрические провода.
• Простой индикатор для определения есть ли на электропроводах напряжение или нет.

Выбираем место

При определении местоположения для выключателей и розеток, надлежит следовать не только инструкциям и строительным техническим требованиям, но и предназначением розеток. Другими словами, места, где в дальнейшем будут располагаться бытовые электроприборы: холодильник, сплит-система, телевизор и т. п., надо органично вписывать в общую обстановку помещения.

Сегодня при установке розеток многие используют европейские строительные регламенты, рекомендации которых учитывают расстояния розеток от пола:

• от уровня полов в любом помещении – 30 см;
• над рабочей областью кухни (столешницей) – 120 см;
• для стиральной либо посудомоечной машин – 100 см;
• для выключателей – 80 см (уровень опушенной руки);

Дистанция от прокладываемой электропроводки до дверных и оконных проемов не должна быть менее 10 см.

В основном подобное расположение является удобным, тем не менее временами приходится отходить от данных принципов.

Например, розетки в кухне (ставят, как правило, двойную, тройную) принято монтировать прямо над столешницей. Подобное расположение дает возможность быстро подключать и отключать бытовую технику, лишний раз не наклоняясь. Параллельно с электрическими розетками на кухне можно выполнить монтаж водорозетки.

Аналогично оправдан высокий монтаж розетки за аквариумом: поскольку, в нее приходится подключать несколько электроприборов (подсветка, компрессорную систему, фильтр), и лучше расположить ее повыше, чтобы провода не валялись на полу.

Как установить?

Порядок действий следующий:

Делаем отверстия под розетки

До того как встроить в гипсокартон розетку, требуется просверлить отверстие под стакан:

• при помощи карандаша намечается место, где будет фиксироваться розетка;
• берется электродрель либо шуруповерт с коронкой по гипсокартону;
• острый сегмент коронки ставится по центру нанесенной метки;
• аккуратно высверливается отверстие (если дрели нет, можно задействовать пилки для лобзика);
• точно также проделываются отверстия под выключатели.

НА ЗАМЕТКУ! Если в этом месте запланирована установка блока розеток, то вертикальные линии размещаем на дистанции 72 мм. Как раз столько требуется, чтобы подрозетники сели как положено, упорной кромкой не накладываясь друг на друга.

Вслед за тем, как будет сделано отверстие, материалы и вся инструментальная оснастка приготовлены, можно начинать монтажные работы. В зависимости от техники установки, отличается и последовательность работ. Если электрокабель зафиксирован в стене, остается лишь поставить розетку и подсоединить.

А если предполагается проброс электрических проводов по внешней стороне простенка, в гипсокартоне режется канавка (штраба), проводится электропровод и фиксируется быстротвердеющим составом (к примеру – алебастром). Концы проводки выводятся на установленном уровне в требуемых местах.

ПОМНИТЕ! При монтировании розетки в гипсокартонную стенку обязательно оставляйте запас электропровода как минимум в 10 см, но желательно оставить побольше.

Следующие стадии монтажа розетки своими руками такие:

• Монтируем подрозетник. Перед монтажом стакана нужно на его задней поверхности вырезать ножом отверстие под провода. Если посмотреть на корпус стакана, можно увидеть 4 винтика, 2 из них необходимы для закрепления самой розетки, а 2 – для регулирования распорных лапок. Вначале выводим из отверстия электропровода и продергиваем их через стакан. Затем монтируем стакан в гипсокартоне, закрепляя его посредством болтов с противолежащей стороны зажимными лапками.

• Шпаклюем. Обычно, вслед за установкой подрозетника и испытания системы на эксплуатационную пригодность, настает черед первичной отделки. Уже только после того, как высохнут стартовый и финальный слои шпатлевки, осуществляется последующий монтаж розетки.
• Подключаем к розетке электрическое питание. Прежде чем выполнять подсоединение, удостоверьтесь, что напряжение в линии отсутствует (проверить можно посредством обычного индикатора). Фазы «землю» и «ноль» подсоединяем к надлежащим контактам на корпусе розетки и крепко затягиваем провода, чтобы через время электроконтакты не ослабли и не началось плавление пластмассового корпуса.

• Монтируем розетку в стакан. Розетка монтируется в стакан и фиксируется в нем надлежащими винтиками. После этого производим установку пластмассовой рамки и лицевой крышки. Проверяем прилегание к стенке; если есть необходимость, ослабляем винтики лапок колодки и выполняем регулировку.

Инсталляция накладной электророзетки

В отдельных случаях вместо хорошо знакомой розетки со спрятанной электропроводкой используют электророзетки накладного типа. Для них не надо сверлить отверстий в стенках и монтировать установочные коробки (стаканы). Да и сама электропроводка проводится не под конструкцией из гипсокартона, а по ее верху.

Подобный способ не очень привлекателен с эстетической точки зрения. Розетка накладного типа – массивная. Провода, протянутые по стенам, не прибавляют согласованности в интерьер комнаты. Но в отдельных эпизодах это бывает обосновано, в частности когда дистанция между конструкцией из ГКЛ и стенкой из бетона чересчур мала – менее 45 мм, а перфоратора под рукой нет.

Еще электропроводка, проложенная снаружи и накладные модели розеток, нередко используется в дизайнерских замыслах при отделке помещений в стиле лофт, ретро либо стим-панк. В подобных случаях применяются специализированные огнестойкие электропровода в устойчивой негорючей изоляции. Они могут также находиться в гофрорукаве.

К стенке электропроводка фиксируется посредством клипс, а розетка элементарно привинчивается к гипсокартону посредством винтов, как накладка. Преимуществом подобного расположения является то, что в любое время можно поменять месторасположение электрической бытовой техники и розетки совместно с ней.

Советы

Для того чтобы монтаж розеток в гипсокартоне осуществлялся максимально правильно, желательно придерживаться следующих рекомендаций:

• Брать в расчет наличие пустого пространства между гипсокартоном и основной поверхностью стенки (оно должно быть не менее 4,5 см и стакан должен свободно размещаться в основании). Можно углубить базисное основание посредством перфоратора либо зубила.
• Еще на стадии монтирования конструкции из ГКЛ, в месте планируемой установки розетки, не мешает вывести проводку наружу с запасом в 20-30 см.
• При монтаже нескольких устройств, использовать строительный уровень для правильного нанесения разметки и установки розеток.

• Проводить электропроводку внутри конструкции надлежит только в защите электрических проводов от возможных механических воздействий (в гофрорукаве), чтобы свести к минимуму их повреждение при установке либо эксплуатации.
• Следует учитывать, что при создании отверстий можно натолкнуться на металлопрофиль, на котором базируется ГКЛ. Чтобы подобное не случилось, используйте мощный магнит. Приложите его к стенке, и ведите вдоль по поверхности, так выясните, имеется ли металлопрофиль за перекрытием.
• Если все же произошло соприкасание с металлической конструкцией, то отчаиваться не следует. Поскольку переносить отверстия под розетки в иное место не потребуется. Фрагмент профиля, препятствовавшего работе, обрезается посредством ножниц по железу либо выбивается (загибается) простой стамеской.

• Производя ремонт, вы, скорее всего, все основательно просчитали. Но по истечении некоторого срока может потребоваться установка дополнительного выключателя, понадобится повесить картину или поменять местоположение настенных светильников. И вот тогда хаотически проложенная проводка может оказаться основательной проблемой. Поскольку перфоратором либо электродрелью можно спокойно нанести ущерб скрытой электропроводке и сделать короткое замыкание. Во избежание таких неожиданностей, расположите электропроводку параллельно полам, прибавив несколько поворотов под углом 90 градусов. Схему прокладки желательно зафиксировать: набросать план, эскиз либо просто сфотографировать хотя бы на телефон. Тогда через несколько лет, вы сможете без препятствий и сомнений в любой точке сверлить стены без каких-либо нежелательных последствий для электропроводов.

Монтирование розетки в стенку из гипсокартона достаточно простое и может быть выполнено своими руками. Следуя всем вышеперечисленным рекомендациям, такая процедура, как монтаж электророзеток в стене из ГКЛ, будет реализована наиболее правильно и в кратчайшие сроки.

О том, как выбрать и установить подрозетник в гипсокартон, смотрите в следующем видео.

Монтаж розеток в гипсокартон: как установить подрозетник и розетку в гипсокартоне

Гипсокартон все чаще используется для обшивки стен и создания перегородок своими руками. Однако для успешного завершения ремонта нужно знать не только о том, как правильно сделать каркас и закрепить гипсокартонные листы, но и о том, как установить в такую стену розетки, без которых не обойтись ни в одной комнате. Установка розеток в гипсокартон существенно отличается от случая с бетонными стенами: в целом процесс не так сложен и доступен каждому, кто готов самостоятельно иметь дело с электрикой.

Подготовка к установке розеток в стену из гипсокартона

Начать необходимо с подготовки всех необходимых инструментов и сопутствующих материалов для закрепления розетки в листе гипсокартона и ее подключения. Для того чтобы самому устанавливать электротехническое изделие, нужно иметь в наличии как минимум следующий набор:

1. Дрель (можно шуруповерт).
2. Коронка для создания отверстий в гипсокартоне со стандартным диаметром 68 мм.
3. Коробка установочная для гипсокартона.
4. Строительный нивелир.
5. Карандаш или фломастер.
6. Крестовая отвертка для закрепления лепестков коробки (можно использовать и шлиц, но это не так удобно).

Вместо коронки на дрель можно купить специальный резак. Принцип его работы чем-то напоминает циркуль и им не менее легко вырезать в листе гипсокартона необходимое для коробки отверстие.

Вырезание отверстий в гипсокартоне

Когда все готово к работе, необходимо уделить достаточно времени и внимания выбору высоты и грамотной разметке. Вырезать в гипсокартоне отверстие дважды в одном месте не получится никак. Если устанавливается, например, блок из четырех розеток, есть риск из-за некачественной разметки в итоге поставить рамку криво, и исправить ошибку будет достаточно трудно. Потому замеры нужно производить со всей тщательностью.

После измерений начертите на гипсокартоне крест в месте центра будущей розетки, поставьте на него центральное сверло коронки, предварительно установленное в вашу дрель, или резак. Стараясь держать инструмент максимально ровно и крепко (особенно касается неуравновешенного резака, если им врезаться в гипс слишком резко, он начнет «шагать» в сторону, испортив ГКЛ), приступаем к высверливанию отверстия.

Важно! Коронка в патроне должна быть установлена прочно, она будет подвержена довольно сильной нагрузке.

Установка коробки

Сначала необходимо убедиться, что зазор между стеной и листом гипсокартона составляет не менее 45 мм, что позволит беспрепятственно установить подрозетник. Если расстояние меньше, придется штробить базовую поверхность пикой или коронкой по бетону, чтобы добиться нужного размера.

Процесс установки будет выглядеть следующим образом:

• К только что проделанному в гипсокартоне отверстию протягивается провод, к которому впоследствии будет подключена розетка (он уже должен быть под гипсокартоном в месте монтажа). Для удобства будет лучше его вытянуть из отверстия на некоторое расстояние.
• Затем нужно взять в руки коробку подрозетника и удалить с наиболее удобной стороны заглушку для продевания кабеля и протащить провод через нее.
• Теперь стакан предельно осторожно устанавливается в отверстии. Как правило, усики креплений при этом расположены горизонтально, а винты крепления самой розетки к коробке – вертикально. Это правило гибкое, на самом деле куда важнее, чтобы подрозетник стоял ровно. Снова нужно не пожалеть времени, и, вооружившись уровнем, «семь раз отмерить».
• Когда сомнений в правильном положении коробки не будет, необходимо при помощи отвертки вращать винты, отвечающие за крепежные лепестки. Не стоит слишком усердствовать, если перетянуть, они разрушат гипс, все-таки материал весьма мягкий. Но при этом слабо крепить тоже нельзя: розетка будет «болтаться». Так что нужно найти некую «золотую середину».

Подключение розетки

Монтаж розеток в стену из гипсокартона начинается с подключения кабеля. Для этого саму розетку нужно частично разобрать, то есть скинуть рамку. Она крепится, как правило, винтом на лицевой стороне.

Теперь проверим тестером или мультиметром, поступает ли электрический ток на жилы. Тут есть 2 варианта:

• две жилы в кабеле;
• три жилы в кабеле.

Вариант № 1. Подключение к двухжильному кабелю

В первом случае ошибиться трудновато: проверив щупами тестера наличие напряжения, отключаем автоматический выключатель, отвечающий за зону, к которой относится наша будущая розетка.

Важно! Ни в коем случае не забывайте об обесточивании проводки! Удар электрическим током может стать причиной смерти.

Зачищаем около 8–10 мм изоляции для каждой жилы и ведем их в равноудаленные клеммы розетки. Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда.

Помните, что рядом с одной клеммой может тут же находиться отверстие, также ведущее из нее, используемое для дальнейшего параллельного подключения электроустановочных изделий. Не подключитесь туда, это приведет к короткому замыканию. Отверстия под разные клеммы должны быть на почтительном расстоянии: от 1,5 см друг от друга.

Полярность роли в данном случае не сыграет, т. к. ток переменный.

Вариант № 2. Трехжильный кабель

Второй вариант применяется, когда в квартире проведено защитное заземление – весьма полезная вещь, которая будет удалять из приборов статическое напряжение.

Жила, отвечающая за заземление, согласно стандарту, должна иметь яркий желто-зеленый цвет.

Если для нашей розетки предусмотрено подключение заземления, в ее гнездах должны сверху и снизу присутствовать медные «усики», а изнутри должна быть отдельная клемма для подключения этого провода. Если розетка без заземления, данный провод хорошо изолируем и прячем за гипсокартон. В остальном картина подключения не отличается от рассмотренного выше варианта.

Закрепление розетки

Закрепляется розетка очень просто:

• Устанавливаем уже подключенную розетку в коробку, закрепляем ее первоначально при помощи лепестков, которые врежутся во внутреннюю поверхность подрозетника.
• Затем розетку необходимо закрепить при помощи винтов, на каждой стороне монтажной панели розетки есть удобные полукруглые отверстия для них.
• После монтажа внутренностей розетки в обратном порядке устанавливаем на нее рамку и прикручиваем ее винтом.

Заключение

Вопрос о том, как установить розетку в гипсокартонную стену, на деле оказался очень прост, хоть и не лишен тонкостей. С ним справится человек без специальной подготовки. Но все же рекомендуется воспользоваться услугами электрика, который точно справится с поставленной задачей и сделает все для вашей безопасности при долгосрочной эксплуатации розетки.

Как самостоятельно установить розетку в гипсокартоне

Есть такая народная мудрость: «Ремонт невозможно закончить, его можно временно приостановить». Согласитесь, что это сказано о нас с вами. Постоянно мы что-то ищем, экспериментируем, делаем и переделываем.

Схема установки розеток в цепях открытой проводки.

Ведь хочется создать вокруг себя атмосферу уюта и тепла. Причем часто мы делаем все это из экологически чистых материалов. Здесь самым надежным можно смело считать гипсокартон. И работать с ним не тяжело, и получается все очень красиво и современно.А вот с установкой розеток на перегородки из гипсокартона периодически возникают шероховатости. Чтобы избежать определенных проблем при установке розеток и выключателей на гипсокартон, раскроем некоторые хитрости, которые используются мастерами-отделочниками.

Как выполняется подготовка стены и монтаж кожухов?

Схема подготовки стены к установке подразетников.

Перед тем как монтировать стену из гипсокартонных листов, необходимо продумать расположение электрической системы в помещении и приобрести необходимое количество электрического кабеля, защитного кожуха к нему и соответствующее количество выключателей и розеток.

Начинать монтаж электросистемы нужно уже при сборке каркаса под гипсокартон. В профилях проделываются отверстия, сквозь которые пропускается гофрированный защитный кожух с расположенным внутри электрическим кабелем. Необходимо постараться сделать так, чтобы при прокладке кабеля соблюдались прямые углы при поворотах. Так получится, может, и не совсем экономно, зато вы хоть приблизительно будете знать расположение кабеля внутри стены и не повредите его при последующем ремонте или реконструкции.

Какие инструменты потребуются?

Схема монтажа подрозетника на гипсокартон.

А теперь вам предстоит окончательно собрать стенку из гипсокартона, отметив места, где заканчиваются провода. По европейским стандартам розетки должны находиться на высоте около 30 см, а выключатели — около 90 см от пола. С таким расчетом и укладывается проводка в каркас. Места вывода помечаем на листах гипсокартона крестиком и готовим инструменты для монтажа розеток. А именно:

• шуруповерт или дрель;
• нож;
• отвертка;
• насадка-фреза;
• отвертка-индикатор;
• кусачки;
• сама розетка.

Насадка для проделывания отверстий под розетки и выключатели среди пользователей именуется «балериной». Это обычное сверло, имеющее фрезу в виде юбки. Перед началом работы необходимо убедиться, что фреза установлена правильно и не имеет люфта при вращении. Неправильная установка приведет к тому, что края отверстий будут неровными. Это затруднит монтаж розетки на гипсокартон. Не забудьте отключить электричество в той части дома, где вы проводите монтаж. А теперь уже можно приступать к основному виду работы.

Как проводится поэтапный монтаж розеток?

Предварительно проверьте, находятся ли ваши отметины для розеток на одной горизонтальной линии. Если это условие соблюдается, то вы можете приступать к сверлению отверстий и дальше установить розетку в гипсокартоне будет легче.

Прилагать большие усилия нет необходимости: гипсокартон очень хрупкий материал, поэтому дополнительные воздействия на него являются излишними. «Балерина» прекрасно справится с работой, достаточно только придать ей правильное направление и выдерживать его до окончания сверления. Работать при этом больше будет ваша мышечная память, так как при сверлении гипсокартона выделяется большое количество пыли, что очень затрудняет визуальный контроль.

Розетки под гипсокартон не имеют определенных отличий от обычных розеток, за исключением того, что они комплектуются специальной «чашей» — подрозетником.

Схема прокладки электропроводки на гипсокартон.

Как правило, размеры подрозетника точно совпадают с размерами профилей для гипсокартона с учетом толщины самого материала. Этот фактор нельзя игнорировать: лучше, если подрозетник своей нижней частью будет плотно прилегать к стенке. Так его можно будет дополнительно закрепить, что повысит его устойчивость.

Хуже, если подрозетник при установке в перегородку несколько выступает над уровнем гипсокартона. Вам придется переделывать изделие под имеющиеся параметры перегородки. Благо, что выполняются подрозетники из материалов, которые легко можно отрезать. Как было сказано выше, наружный корпус должен плотно прилегать к стенке из гипсокартона, к этому и стремитесь.

Будем считать, что подрозетник идеально вписался в имеющиеся параметры стенки. Фиксировать его пока не стоит. Сначала в корпусе подрозетника необходимо проделать отверстия и вывести туда концы проводки (не кожуха). Небольшой «запас» проводки не повредит. Теперь уже можно закрепить подрозетник двумя специальными винтами, расположенными по углам, и начинать подключать саму розетку. Отличий здесь опять нет абсолютно: отпускаем на корпусе розетки прижимные винты, оголяем концы проводов (около 1 см), заводим их в отверстия и заворачиваем до упора винты. Остается только проверить надежность соединения. Если все получилось качественно, то корпус розетки устанавливаем в подрозетник и скрепляем эти элементы двумя винтами. После этого можно уже привинтить и внешнюю панель розетки.

Что еще можно посоветовать, чтобы упростить установку розетки?

Схема соединения проводов в распределительной коробке под одну розетку.

Как вы успели заметить, розетки под гипсокартон ничем не отличаются от обычных как по внешнему виду, так и по способу монтажа. Непривычно только ставить розетку первый раз. Но даже в этом случае вы справитесь минут за 10. В дальнейшем время установки розетки под гипсокартон существенно сократится.

Ранее упоминался рекомендуемый уровень установки розетки или выключателя по европейским стандартам. Рекомендуемый — это не значит обязательный. Каждый может сделать так, как ему удобно. Особенно актуально это для кухни. Согласитесь, что здесь розетки должны располагаться так, чтобы хозяйке кухни не приходилось постоянно дотягиваться до них. Сделайте розетки максимально удобными. Заметим, что современные кухни очень насыщены электроприборами, соответственно, нагрузка на электропроводку здесь огромная. Позаботьтесь о том, чтобы электрические кабели для кухни были рассчитаны на большую мощность и имели хорошую изоляцию еще перед тем, как установить розетку.

Сами же розетки под гипсокартон для кухни обязательно должны быть с заземлением. Если вы самостоятельно не можете произвести расчет всех параметров, то стоит обратиться за консультацией к опытному электрику.

Как своими руками установить подрозетник для гипсокартона: расстояние между точками и варианты крепления коронки

Виды подрозетников для ГКЛ с металлическим и деревянным каркасом. Тонкости создания отверстия для установки коробки в поверхность, соблюдение расстояния по СНИПу. Монтаж коробки и розетки, советы мастеров.

Подрозетник для гипсокартона

Подрозетник для гипсокартона – это коробка, предназначенная для установки в нее розетки или выключателя в поверхность из ГКЛ.

Применение гипсокартонных листов стало популярным. Этот материал имеет много положительных свойств, применяемый в помещениях с различной влажностью.

Установка электропроводки в таких комнатах также имеет свои особенности. Для избегания коротких замыканий, возгораний применяют невоспламеняемые элементы, среди которых подрозетники.

Задачи устройства

Подрозетник изготовлен из пластмассы, которая не горит или из металла. Этот предмет закрепляют в ГКЛ поверхности. В него монтируют выключатель (розетку) и закрывают рамкой. Поэтому подрозетник не виден.

Зачем устанавливать в ГКЛ подрозетник:

1. Коробка держит саму розетку или выключатель. Механизм крепится в пластике.
2. В некоторых случаях это выступает распределительной коробкой.
3. Защита от пожара.

Выключая электроприборы с розеток, достают вилку, а не всю розетку (если без подрозетника).

Какой подрозетник лучше всего выбрать

Для ГКЛ подрозетники выпускают производители: Schneider Electric, Тусо и другие.

Коробки классифицируют по размерам:

• внешний диаметр (d2);
• глубина коробки.

Стандартные размеры d2 (мм): 60, 64, 68, 70,75. Есть также и нестандартный диаметр.

Глубина коробки (мм): 40, 42, 45, 60, 62.

Какой глубины монтировать коробку, зависит от её места расположения. Если это перегородка, тогда коробку глубиной 60, 62 мм не поставить. Устанавливают 40, 42 мм.

Для стен из гипсокартона применяют подрозетники Hegel КУ 1201, 1202. Размеры: d2-68 мм, глубина Н-45 мм. Изготовлены из негорючего пластика, который выдерживает 850 0С.

• круглая – стандартная;
• овальная – монтируют для нескольких выключателей или розеток.

Подрозетники для ГКЛ фиксируют в стене при помощи распорных металлических лапок.

Под металлический профиль

Под металлический каркас используют только пластиковые коробки для установки выключателей. Допустим, schneider electric IMT35150. В изделии корпус произведен из пластика, который не горит.

Отличается модель прочностью и широким передним кантом. Есть заглушки, имеющие различный диаметр. Они предназначены для проводов, имеющих разное сечение.

Для закрепления в гипсокартонной поверхности в коробке есть 2 металлические «лапки». Они обеспечивают прочное сцепление, при котором тыльная сторона ГКЛ остается неповрежденной. «Лапки» держат шурупы, при закручивании их крепежи прижимаются к поверхности.

Под деревянный профиль

Металлический корпус подрозетника – защита деревянного каркаса от возгорания. Он исключит контакт искры от короткого замыкания с деревянным основанием. Пластиковый корпус не выдержит 1500 0С – он расплавится.

Преимущества металлического корпуса:

1. Некоторые коробки изготовлены из стали в 1 мм, способные выдержать высокую температуру при коротком замыкании.
2. В деревянном корпусе проводя электропроводку, кабели прячут в металлическую гофру. Корпус из металла способен выдержать нагрузку гофры.
3. Монтаж. Коробка имеет размер D2-68 мм, что удобно при установке.
4. Герметичность корпуса. Швы на коробке проваренные.
5. Нет лишних отверстий. Для подвода проводов надо просверлить отверстия.
6. Для установки розетки предусмотрены отверстия, имеющие резьбу.
7. Глубина коробки 65 мм. Это дает возможность оставить 10 см лишнего кабеля для последующих ремонтных работ (замена розетки, сломался выключатель, закоротил шнур и расплавил розетку и провода).

Для безопасности от возгорания в деревянные дома и места, где установлены деревянные направляющие для гипсокартона монтируют подрозетники из металла. Надо перед приобретением смотреть на толщину металла и качество изделия.

Как поставить и закрепить подрозетник в стену из гипсокартона своими руками

Для монтажа подрозетника в гипсокартонную поверхность надо сделать работу по четко установленному плану. Следует учитывать точность, иначе это может привести к порче листа.

Подготовка стен

Для того чтобы закрепить коробку в гипсокартонной стене не используют раствор и не «утапливают» изделие. В большинстве случаев ГКЛ фиксируют на каркасную основу. За ним пусто или же уложен утеплитель.

Подрозетник для установки в ГКЛ должен быть таких характеристик:

1. Существует ГКЛ различной толщины, коробки различной глубины. Поэтому надо обращать внимание на наличие свободного места от дна коробки до чернового основания. Для этого надо измерить толщину листа и свободное место за листом. В основном стандарт 5 см, при этом глубина коробки должна быть 45 мм.
2. Диаметр коробки 68 мм. Коронка для создания отверстия должна быть такого же размера.
3. Расстояние между центрами отверстий 71 мм, в случае установки нескольких точек под одной рамой.
4. Особенность коробок для ГК-листов – 4 винта снаружи. В сравнении с коробкой для бетона – 2 винта.

Для монтажа подрозетника в ГК-поверхность понадобятся инструменты:

• электроинструмент – перфоратор, дрель;
• коронка из металла нужного размера, совпадающего по диаметру с монтируемым изделием;
• уровень, строительный нож, пассатижи;
• карандаш, отвертки (плоская, крестовая).

Если необходимо установить несколько точек под одну рамку, нужны будут соединители.

Способы монтажа

I способ – классический. Применяется для ГК-поверхностей с утеплителем.

В этом способе не используют дополнительные методы фиксации подрозетника. Его крепят с помощью распорных «лапок».

II способ – этап монтажа. В процессе установки гипсокартонных листов коробку для розетки крепят на раствор алебастра.

Этот метод применим для стен без шумоизоляции, когда фиксируют листы ГКЛ.

III способ – защитный. Коробку для розеток устанавливают в созданный короб из ГКЛ. Размер короба 100х100 мм.

Этот метод встречается редко.

IV метод – нестандартный. Для этого делают отверстие в поверхности. В него по кругу запихивают бумагу. Полость должна получится 10х10 см. После этого кладут в отверстие на бумагу гипсовый раствор. Провода при этом выведены наружу. Фасад самодельного короба шпаклюют КНАУФ-Фуген.

Как сделать отверстие и правильно рассчитать размер

Для правильного расчета надо руководствоваться данными в СНИПе. А также помнить о правилах пожарной безопасности. То есть:

• розетки, установленные во влажных местах должны быть прочно заизолированы и ограждены от попадания влаги;
• разъемы, устанавливаемые внизу стены не должны быть слишком близко к полу;
• быть внимательными и соблюдать расстояние от газовых труб.

Устанавливая коробку под выключатель, следует высчитать оптимальное расстояние от пола так, чтобы было удобно им пользоваться всем членам семьи.

От пола также делают расстояние в 20 см, чтобы влага не попала в розетку. От этого может быть замыкание и возгорание. От газовых труб надо отступить не меньше 50-ти см.

В случае установки нескольких стаканов, соблюдается расстояние от их центров – 7.2 см.

Для того чтобы сделать ровный круг без повреждения ГКЛ используют дрель с коронкой, диаметром 68 мм. Но, в некоторых случаях этих инструментов нет. Тогда берут обычный строительный нож с острым лезвием. На стене в месте будущей точки начертить круг нужного диаметра и аккуратно вырезать его.

Под распределительные подрозетники

Для создания отверстия под распределительную коробку намечают место установки. Для этого подрозетник прикладывают к поверхности и обводят карандашом, таким образом, чтобы центр коробки совпадал с центром разметки. После этого коронкой вырезается отверстие.

Под установочные

Чтобы сделать отверстие под установочную коробку надо правильно разметить на поверхности центры (если точек несколько). После этого сделать отверстия вышеперечисленными способами (коронкой, ножом).

Расстояние между подрозетниками

Для установки нескольких подрозетников намечают место, используя уровень для ровности, карандаш, линейку. От центра к центру коробки не меньше 71 мм.

Сверление отверстий

Для того чтобы высверлить отверстия для двойной или тройной установки надо изначально сделать разметку. Обязательное условие — ровность (используют уровень). В продаже есть единые блоки для установки в них 2 или 3-х розеток. После разметки выполняется сверление отверстий. Кабель заводят в одно место коробки. Дополнительно установить отдельные коробки можно на раствор.

Монтаж

Монтируя каркасную основу для ГКЛ, проводку закладывают перед фиксацией листов. Наружу выводят 10-15 см. После сделанной разметки для коробок и созданных отверстий, подрозетник вставляют на место. Для этого:

• в коробке удаляют заглушку и выводят провода;
• вставляют коробку в отверстие заподлицо с поверхностью;

Если «лапки» не дают вставить подрозетник, в отверстии сбоку делают выемку (проушину), с одной стороны. Это позволит вставить коробку без проблем, не повредив ГКЛ,

• после этого затягивают крепежные шурупы.

Если устанавливают блок из подрозетников, на стене пилкой убирают перегородочки между отверстиями.

Изоляция кабелей

После того как был установлен подрозетник или блок из них, торчащие кабели проводки надо заизолировать. Это в том случае, если розетку или выключатель не ставят сразу. Нельзя изолировать 2 провода вместе. Это приведет к замыканию. Каждый кончик заматывают изолентой в отдельности.

Крепление коронки

Диаметр коронки для сверления отверстий написан на тыльной стороне. При установке на электроинструмент есть центрирующее сверло. Центр надо упереть (но не сильно, чтобы не поломать ГКЛ) в разметку и на минимальной скорости высверлить отверстие.

Следующие этапы – установка розеток или выключателей

Установка розетки или выключателя не займет много времени, если эта работа проводилась ранее. Если же человек никогда не видел розетки со снятой планкой, тогда не стоит браться за это дело в одиночку,лучше позвать мастера.

В розетке со снятой планкой есть заводы для проводов. Перед этим провода оголяются на 1-1.5 см. Все «волоски» надо скрутить в единый стержень и каждый проводок завести в паз. Сверху на пазе есть маленький шуруп. Он держит провод. Его закручивают. Работу делают аккуратно. Надо следить за тем, чтобы проводки не соприкасались. В некоторых случаях необходима изоляция.

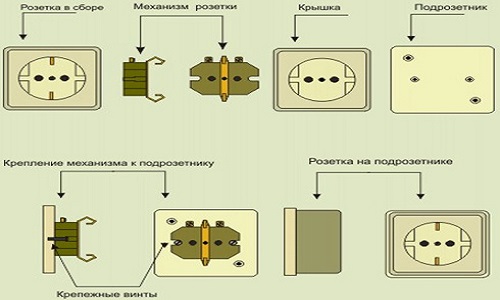

После подсоединения проводков розетку устанавливают в подрозетник. По бокам есть распорные «ушки». Вкручивая шуруп, они расходятся в стороны. Таким образом розетку фиксируют в коробке. Также нужно следить за ровностью устанавливаемой точки. Когда ушки расходятся в стороны, розетка может стать криво, поэтому делают это не спеша и поочередно. Немного закрутив один шуруп, потом другой. И так пока фиксация не будет крепкой.

Выключатель устанавливают, только если есть опыт. Существует много видов выключателей, которые отличаются методом установки.

Советы

Советы мастеров по установке подрозетника в ГКЛ:

1. Нельзя устанавливать точки возле самого пола, надо поднять разметку вверх по стене минимум на 20-50 см.
2. Размер коронки для стандартного подрозетника 68 мм.
3. Если, создав отверстие, есть металлический или деревянный профиль, его «вырубают», высверливают.
4. Перед установкой коробки надо в неё завести кабель. Он может выходить сверху с гипсокартонной конструкции или сбоку. Соответственно убирают заглушки на коробке (сверху или сбоку, снизу).
5. Если несколько отверстий попадают на профиль. Его «выставляют» этой же коронкой. Окончательно подрезают ножницами по металлу.

Установка подозетника в гипсокартонную поверхность не занимает много времени и сил, если сделана правильно разметка, под рукой есть электроинструмент и качественный материал (коронки, коробки). Подрозетники производят различные фирмы из пластика. Стоит обращать внимание на качество используемой пластмассы, толщину подрозетника.

Полезное видео
