Какие бывают сливы для душевых поддонов, и как их можно поменять своими руками: схема крепления и методы ремонта
Отсутствие канализационного запаха в ванной или душевой комнате – это заслуга правильно подобранного сифона. Такие запчасти отличаются не только по внешнему виду, но и типу конструкции. Более детально рассмотрим особенности выбора сифона для душевой кабинки.
Быстрый слив воды из душа – результат качественного сантехнического сифона
Выбрать правильный функциональный сифон для душевой кабины не просто. Стоит учитывать размеры, вариант крепления и практичность в быту.
Ведь этот элемент канализационной конструкции помогает стечь воде по трубам за несколько секунд.
Предназначение сифонов
Задача сантехнического сифона для душевой кабинки – удержать неприятный застойный запах канализации, обеспечить воздушную пробку, и дать воде беспрепятственно стечь по трубам. Для душевых поддонов такие детали необходимы, поскольку без них невозможно гарантировать комфортное принятие душа.
Устройство слива
В магазине сантехники 80% сливов идут с классической схемой водоотведения (отверстием в поддоне). Однако есть и более усовершенствованные варианты устройства стека:
- Канальная система. Установка потребует необходимого уклона пола и стены в одном направлении. Устройство – водоотводный лоток, схема стека (готовая для монтажа), решётки, сифон. Такие детали производятся как из керамики, так и из пластика, металла. При креплении соединяются части сифона гофрированной трубой к сливу, обкладываются плиткой. Размеры канала – 50-120 см., детали можно заменить при поломке.
- Точечный сбор. В этой ситуации трап состоит из сифона, улавливателя мусора, решетки, прижимных уплотнителей и гидрозатвора. По виду конструкции различают вертикальные или горизонтальные из чугуна, пластика, или нержавейки.
Для каждого отдельного системного обеспечения слива воды имеется свой вид сифона, который обеспечит быстрый стек воды в канализацию.
Разновидности по способу управления могут быть стандартными, автоматическими или с системой click-clack. Конструкция шланга также отличается – трубного или сухого типа, с переливом или гофра.
По механизму действия
Механизм работы сифона может быть автоматизирован или простым (при открытии пробки из ванны, душа). Каждая модификация имеет свои недостатки и достоинства.
Цена определяется наличием дополнительных опций устройства: самая дорогая модель – click-clack, наиболее демократичная стоимость у ручной системы с простым управлением.
Простые с ручным управлением
Наиболее распространённые варианты – с простым ручным управлением. Это классическая система слива воды. После открытия крышки с дырки поддона вода поступает в сифон, далее – в канализацию.
Автоматические
По средней цене идут системы управления посредством кнопки или с автоматическим сливом воды. Сифон начинает работать после того, как пользователь нажал на кнопку управления и открыл слив с поддона.
Система click-clack
Наиболее дорогостоящая модель управления, она же и самая новая (click-clack). Механизм работы устройства обеспечивается посредством нажатия на кнопку слива (при поднятии кнопки подтягивается шланг, который открывает проход воде в канализацию).
Такой вариант управления не подразумевает наклон, все можно сделать ногой, подтянув нужную кнопку.
По конструкции сливного шланга
Конструктивные особенности сифона разнятся. Наиболее популярные модификации – бутылочного типа. Но не всегда такая конструкция может поместиться в небольшое пространство между полом и нижней частью поддона. Поэтому часто устанавливают трубные или гофрированные варианты.
Трубные с гидрозатвором
В качестве применяемого материала преимущественно используют пластик или металл. Нержавеющие сифоны более прочны и надежны в эксплуатации, но и пластиковые трубы при правильном использовании прослужат несколько лет.
Отличие такой системы – обязательный изгиб трубы в форме «S» или «U». При попадании воды образуется водяной фильтр и пробка, которая не дает проникать вовнутрь помещения запахам из канализации. Есть модификации разных размеров, что позволяет поместить сифяон под поддон душевой кабинки.
Бутылочные сифоны
Этот тип наиболее распространён, и применяется не только для монтажа под душевыми кабинками, но и под умывальниками. В виде гидрозатвора – емкость бутылочной формы, от этого и название такое. Частички мусора попадают в емкость, а лишняя вода стекает в трубы канализации. Недостаток – необходимо наличие свободного пространства, плюсы – легко ремонтируется, меняется и нейтрализует запахи стоков.
С системой слив-перелив
При наличии в душевой кабинке системы перелива, сифон покупается необходимой конфигурации. Отличается он наличием дополнительной трубы, которая соединяет перелив и слив канализации (через сифон). Сама арматура может быть как бутылочного типа, так и трубного.
Гофрированные
Гофрированная система является подвидом слива по трубному типу. Только в этом случае для гидрозатвора воды используется рифлёная труба. Преимущество варианта – сифон можно установить даже при небольшом расстоянии поддона от пола. Недостаток – в складках трубы постепенно скапливается грязь, органические частички, которые со временем обрастают налетом, слизью. Уровень изоляции запаха также невысокий.
Сухой
Для низких поддонов душа, которые не позволяют установить стандартные варианты излива, производители спроектировали новый вид сифонов – сухого типа. Силиконовые мембраны представляют собой систему подачи воды без скапливания внутри. Если конструкция привычного устройства, то удерживает запах при помощи водяной пробки. В этом случае вода в системе не задерживается, вытекая напрямую в канализацию.
Силиконовая мембрана выполняет роль пропускного клапана, который задерживает газы со стока. Плотно свернутая внутренняя трубка из полимера расправляется, пропуская струю воды, при приостановке течения вновь принимает прежнее положение.
Как выбрать
Вне зависимости от типа сифона важно выбрать и купить наиболее подходящий вариант, который гарантирует быстрый слив воды и обеспечит защиту от неприятного запаха.
Диаметр сливного отверстия
- Душевые кабины стандартных габаритов чаще изготавливаются размерами в 52, 62 и 90 мм. В этом случае диаметр сливной трубы должен отвечать размерам отверстия на самом душевом поддоне.
- Душевые с низким поддоном могут производиться с диаметром отверстия 52/62 мм. В этой ситуации сифон нужно купить такого же размера.
- Высокие поддоны оснащены сливом в 90 мм, являются устройством 2 в 1: ванна и душевая кабинка. Такое изделие выдерживает количество воды – 15 см в высоту.
Высота установки
При минимальном расстоянии поддона к полу необходимо выбирать такие сифоны, которые можно было бы подложить.
Трубные системы в данном случае гофрированные – наиболее практичны. Если же поддон и вовсе не позволяет установить сифон, то стоит заранее сделать углубление в полу, забетонировав его в последующем.
Размеры
Главный недостаток всех сифонов вне зависимости от конструктивных особенностей – свойство скапливать налет или грязь внутри. Длительность такого процесса может быть большей или меньшей, но рано или поздно дилемма возникает. Поэтому важно выбирать системы, которые можно почистить и удалить засор из них. В этом плане сифон трубного типа наиболее практичен.
Дополнительные функции
К так называемым дополнительным опциям относят переливное отверстие и управление (Клик-Кляк). Если поддон высокий, его дополнительно снабжают переливом в случае, если вода будет наполняться, а выхода в канализацию нет (он закрыт). При покупке стоит обратить внимание на конструктивные свойства сифона, простой не подойдет.
Монтаж слива своими руками
Установка системы слива воды в канализацию подразумевает последовательное выполнение задач по монтажу труб, сифона и системы слива.
Душевого канала
Монтаж сифона к душевому поддону реализуется до того, как основание установлено по уровню на пол. Верхняя часть водосливной арматуры крепится во внутреннюю сторону поддона, фиксируется при помощи болта по центру (предварительно обработать герметиком).
- Решетка слива обклеивается лентой во избежание повреждений.
- Обезжиривают поверхность.
- Канал крепится кронштейнами к полу.
- Водоотводный корпус из металла заземляется.
- Выравнивается по уровню лоток.
- Один край шланга соединяется с патрубком канала.
- Второй край крепится к канализации.
- Проверяется утечка воды.
- Заполняется пространство цементной смесью и отделывается плиткой.
Водоотводящего трапа
Монтаж выполняется с применением сифона канального типа. Можно дополнительно установить трап впереди установленной душевой кабинки, чтобы избежать протекания за нужные пределы, но такая система применяется редко.
- Определяется место врезки патрубка в трубу вывода воды, от него проводится линия к точке установки сифона.
- Если декоративные элементы одинаковы по размерам керамических элементов, фланец устанавливается вместо 1 плитки. Если же керамические квадраты огромные, нужно крепить трап на стыке двух элементов.
- Отвод трапа врезается в канализацию, предварительно обмазывая стыки силиконом.
- Пол укладывается на экструдированный пенополистирол.
Сифона на поддон кабинки
Если имеется перелив, сначала устанавливают трубку в сифон, и только потом крепят к канализации.
Собрать водоотводную арматуру не сложно, главное – следовать инструкции и тщательно обрабатывать места стыков деталей герметиком. Труба соединяется одной стороной с канализационным выходом, другой – крепится к сливу душевой кабинки.
Рекомендации
Чтобы водосливная арматура работала долго, важно применять качественные герметики, устойчивые к высоким температурам. Также нельзя использовать пластиковые недорогие сифоны для обеспечения слива с горячей водой, лучше приобрести модели из нержавейки, которые прослужат дольше. Иные рекомендации:
- Нижний уровень сифона должен быть выше уровня отверстия канализации.
- Чтобы меньше прочищать сифон, нужно установить сеточку на слив.
- Перед выбором сливной арматуры замерять высоту поддона до пола.
Использование сливного трапа
Применение дополнительной системы водоотвода актуально в случае, если душевая кабинка комбинированного или открытого типа.
Тогда есть риск попадания воды за пределы бортиков. Если же кабинка с высоким поддоном, то такое применение не актуально.
Для экономии средств можно установить двойной сифон, куда будет поступать вода с поддона душа и трапа. Выбирать нужно модели из нержавеющей стали.
Замена старого сифона: особенности
Специфика замены старой канализационной водоотводящей арматуры не отличается от установки новой. Но существуют некоторые особенности по замене сифона, в зависимости от высоты самого поддона.
Как поменять слив в кабине с высоким поддоном
Замена слива с высоким поддоном – простая задача, поскольку он расположен в зоне доступности. Если это трубная система, открутите одну сторону, поднимая вверх для слива остатков воды.
Если арматура цельная из нержавейки, открутите по обе стороны – от слива в канализацию и вывода из поддона. Замена происходит аналогично описанному выше способу.
Как снять в кабине с низким поддоном
С низким расположением поддона стоит проявить смекалку. Если сифон находится в коробе, то ремонт производится обычно. Если же арматура лежит на полу, упираясь в него, важно не повредить места крепления патрубков от канализации и поддона. Все работы проводятся аккуратно, используются тряпочки для впитывания грязной воды.
В случае поддона с гидрозатвором
Гидрозатвор – практичное решение, позволяющее избавиться от неприятных запахов канализации. Вместе с тем, водная пробка становится препятствием для прохождения воздуха. Устройство арматуры состоит из 2 соосных цилиндров различного размера, находящихся один в другом.
- Перекрывается вода.
- Снимается колено с канализационного выхода.
- Разводным ключом снимается с резьбы шайба из поддона.
- Распаковывается новый сифон.
- Снимается клапан слива и монтируется его верхняя часть на наружную сторону душевого поддона, нижняя – ко дну.
- Вывинчивается втулка и обрабатывается силиконом.
- Крепится крышка сифона к сливному выводу поддона. Резьба должна совпадать.
- Устанавливается перелив и подсоединяется колено к канализации.
Уход за сливом
Правила эксплуатации сифона – это обеспечение постоянной температуры в помещении, прочистка труб и контроль температуры стекаемой воды:
- горячая вода больше 50 градусов повредит и деформирует пластиковый сифон;
- если температура в помещении будет ниже 0, и останется вода внутри системы, то трубы замерзнут и лопнут;
- нельзя чистить трубы неспецифическими средствами, которые содержат в составе токсины. Они полностью не вымоются, и по этой причине человек, принимающий душ, рискует вдыхать ядовитые пары;
- если система трубного или бутылочного типа в доме, где нет постоянного отопления (дача), то перед зимовкой нужно предварительно «законсервировать» слив, раскрутив сифон, вылив из него воду и закрыв тряпкой.
Как разобрать сифон для прочистки
Иногда требуется дополнительная прочистка сифона. Для этого не нужно обладать профессиональными навыками, следуйте рекомендациям:
- подставить под сифон емкость, в которую будет стекать вода;
- промыть теплой водой с мыльным раствором трубы;
- раскрутить гайку от вывода с поддона, придерживая низ;
- поднять открученную сторону максимально вверх, чтобы остатки воды вытекли в канализацию;
- если это бутылочный тип, то можно открутить только нижнюю часть ловушки – бутылки, располагающейся снизу. Если сифон трубного типа, открутить вторую гайку, соединяющее устройство и канализационный выход;
- прочистить и вымыть трубу под струей воды;
- установить сифон на прежнее место.
Неисправность сифона выявить просто – при засоре вода стекает медленнее, ощутим запах канализации. Если же деформировалась какая-то часть устройства, то образуется течь, вода стоит под поддоном, видно мокрое пятно после приема душа.
Подобрать качественный и надежный сифон для душевой кабинки – не проблема, зная на что обращать внимание. Рекомендации по выбору необходимой системы стоит рассматривать индивидуально, поскольку конструкция поддона, равно как и самого перелива, разная. Поэтому при покупке кабинки надо сразу определиться и с выбором сифона.
Полезное видео
Сифон для душевой кабины с низким поддоном своими руками
Душевые кабины сегодня применяют при обустройстве как малогабаритных помещений, так и просторных ванных комнат. Одним из условий безупречной работы сантехнического оборудования является не только грамотный выбор модели, но и качество ее монтажа.
Правильно подключенный сифон для душевой кабины с низким поддоном является гарантией надежного функционирования сливной системы.
Предназначение сифонов
Основная функция сливной системы – принимать сточную воду из отверстия в поддоне, а затем направлять ее в непосредственно в канализационную трубу. Ключевым элементом сливной системы выступает сифон, именуемый также как трап.
Сифон выполнят две задачи: обеспечивает беспрепятственный слив грязной воды и препятствует распространению неприятного запаха из канализационной трубы.
Принцип гидравлического затвора, применяемый в сифонах традиционного исполнения, препятствует проникновению воздуха, насыщенного большим количеством вредных газов, в обратном направлении.
Сифоны используют повсеместно при подключении бытовых сантехнических устройств за исключением лишь тех конструкций, у которых водяной замок уже выступает их неотъемлемой частью.
Виды и варианты исполнения сливных устройств
Сифон для поддона душевой кабины включает два основных элемента: слив и перелив. Переливы могут быть установлены не во всех моделях. Ими оснащают в основном глубокие поддоны душевых кабины.
Сливы бывают нескольких видов:
- Обыкновенные – оборудованы заглушками, при закрывании которых в ручном режиме вода в поддоне начинает набираться. Сливные отверстия в таких устройствах направляют сточные воды непосредственно в жесткую или гофрированную гибкую трубу, которая может быть оснащена разборным коленом. Обычные модели являются наиболее бюджетными. Но большинство мастеров их считает морально устаревшими.
- Автоматические – оснащены специальной ручкой, при проворачивании которой слив перекрывается. В таких моделях пробки в ее традиционном исполнении, равно как гидравлического затвора, нет. Они оборудованы ручками, посредством которых удобно контролировать работу заглушки.
- Системы с функцией click clack – современные устройства, позволяющие перекрывать слив путем нажатия кнопки, расположенной в верхней части устройства, ногой. При первом нажатии слив закрывается, при повторном – открывается. Заглушка в таком сифоне располагается непосредственно в сливном отверстии.
Отверстие под монтаж сифона для душевых кабин с низким поддоном может быть размещено как по краям у бортов, так и в центре днища. По типу конструкции сифоны для поддонов душевых кабин бывают нескольких видов.
Трубные модели
Такие сливные конструкции представляют собой отрезок, изогнутый в форме буквы «S» или «U». В верхнем сегменте конструкции обустроен гидрозатвор, а в нижней части – отверстие для устранения засоров.
Входной конец такой трубной конструкции прикручен к сливному отверстию в днище, а другой – к трубе квартирной канализации.
Легко гнущейся трубе легко придавать любую форму, закрепляя ее в желаемом положении с помощью пластикового хомута. Благодаря этому гофрированные сифоны часто используют для организации слива из душевой кабины даже при условии, что высота конструкции и место для ее размещения ограничено.
Главным достоинством таких систем является единственный соединительный узел, расположенный у выпуска раковины. Благодаря такому конструктивному решению сводится к минимуму вероятность образования протечек.
Единственный недостаток гофрированных смесителей – быстрое загрязнение складок и чувствительность к слишком высоким и низким температурам. В сравнении с другими видами сифонов гофрированные конструкции менее надежны и долговечны.
Бутылочные сифоны
Устройства этого типа свое название получили за счет того, что имеют жесткую конструкцию, имеющую форму бутылки. В верхнюю часть конструкции вставлена труба, конец которой прикреплен к выпуску слива. Отверстие для стока воды располагается в боковой части цилиндра. Благодаря этому в полости цилиндра образуется водяной затвор.
Осаждение мусора с его последующей транспортировкой в систему канализации происходит в полости «бутылки».
Если сравнивать сифоны бутылочного образца с коленными конструкциями, то они выгодно выделяются за счет простоты монтажа. Кроме того, они проще разбираются и чистятся в случае необходимости устранения засоров.
Сливные трапы
Подходящим вариантом для обустройства слива душевых кабинок является применение специального трапа. Его монтируют в отверстие поддона либо выполняющего его функции бетонного основания.
Сливные трапы удобно использовать и при обустройстве полноценного отведения воды из кабин, лишенных традиционных поддонов. В этом случае сантехнический элемент заливают в стяжку. Высота сливов элементов этого типа колеблется в пределах 80-200 мм.
Ключевые моменты грамотного выбора
Рынок душевых кабин, а следовательно, и поддонов к ним более чем разнообразен. Они могут иметь разную высоту, форму и объем. Да и отверстия слива в этих конструкциях могут располагаться в разных местах. Поэтому сифоны для их подключения должны иметь определенные конструктивные особенности.
Сифоны для подключения к канализации зачастую идут в комплекте с душевой кабиной. Если предлагаемый производителем тип устройства вас полностью утраивает, смело используйте его.
В случае приобретения новой модели, учитывайте, что выбирать сифон для душа следует, ориентируясь на глубину трапа, поскольку конструкция монтируется непосредственно под днищем. Обычно высота сифонов варьируется в пределах 15-20 см. Чтобы упростить процесс монтажа, предпочтение стоит отдавать низким моделям.
Конструкторы душевых кабин разрабатывают новые модели сифонов, стараясь уменьшить высоту устройств. Благодаря этому можно снизить высоту дна поддона относительно уровня пола, облегчив тем самым людям захождение в кабину.
При выборе сифона следует учитывать ряд нюансов:
- Диаметр сливного отверстия. Согласно европейским нормам диаметр сливных отверстий для поддонов может составлять 52 мм, 62 мм либо же 90 мм. Размер конструктивных элементов сифона должен соответствовать этим параметрам.
- Угол сгиба сливной трубы. В среднем он варьируется в пределах 130-140°. Но в продаже встречаются модели, где угол разворота составляет 360°.
- Пропускная способность сифона. Этот показатель определяется из расчета водяного слоя, собираемом над сливным отверстием. Для отверстий диаметром в 52 мм и 62 мм толщина водяного слоя не должна превышать 12 см, а для слива D90 мм – до 15 см. Скорость слива должна быть не менее 20 л/мин. Есть устройства с высокой скоростью слива, достигающей 30 л/мин. Они имеют пометку «турбослив».
- Функция самоочищения системы или возможность прочистки элементов без полного разбора сливной конструкции.
Приобретая сифон, старайтесь выбирать качественные системы. В противном случае вы столкнетесь с необходимостью частой прочистки сливной конструкции и даже замены быстро вышедшей из строя системы.
Для поддонов с небольшим сливным отверстием необходимо предусмотреть доступ к канализационным отводам. Он потребуется для того, чтобы проводить ревизию и прочищать систему в случае загрязнения.
Независимо от типа выбранной конструкции при прочистке сливной системы недопустимо использовать сжатый воздух. Последствиями таких действия может стать разгерметизация соединений и возникновение протечек.
Монтаж сифона своими руками
От грамотной установки слива напрямую зависит скорость стока отработанной воды и, в принципе, возможность эксплуатировать сантехническое оборудование. Монтажные работы можно выполнить и самому. Необходимо лишь следовать инструкции и выполнять все операции качественно.
Перед установкой душевой кабины важно продумать организацию стока воды. Для этого необходимо определить два момента:
- На каком расстоянии от канализационного отверстия будет установлен поддон.
- Каким способом подключить конструкцию для слива воды.
Установка слива душевой кабины проводится после подготовки основания для монтажа поддона.
Процедура включает ряд основных этапов:
- Определение и выставление угла для слива от выходного отверстия в поддоне до входа в канализацию. Для этого конструкцию сначала укладывают вверх дном. В комплекте к каждой кабине прилагаются шпильки. Их необходимо вкрутить в нужные отверстия. На этом этапе подготавливают силовые механизмы, устанавливая их на ограничители и фиксаторы. Сверху на них надевают заранее выставленные шпильки.
- Сборка и монтаж сифона. К конструкции обычно прилагается схема. При состыковке элементов все прокладки следует размещать в строгом соответствии с прилагаемой схемой, зажимая места соединений до упора.
- Регулировка силового каркаса. Эту процедуру выполняют, ориентируясь по строительному уровню. Каркас монтируют, располагая на 2-3 см выше, чем будет установлена нижняя часть сифона.
- Закрепление силовой конструкции. С помощью гаек соответствующего размера затягивают соединительные элементы и фиксируют конструкцию.
- Установка поддона в нужное положение. Поддон размещают таким образом, чтобы верхняя часть сифона находилась выше канализационного тройника на 5-6°. Общая высота поддона должна быть в пределах 200-210 мм. Минимальная высота трапа может составлять 8 см.
- Подключение слива кабинки. В отверстие слива монтируют сетку, обработанную для надежности соединения специальным герметиком. Вставив чашку слива в отверстие поддона, посредством винтового соединения подключают тройник.
- Монтаж отвода в канализационную трубу. Установку колена сифона выполняют в направлении входа в канализацию. Соединительные элементы фиксируют муфтой и покрывают слоем герметизирующего состава.
- Проверка работоспособности системы. После пробного пуска воды проверяют все соединительные узлы. Нигде не должно быть даже минимальной протечки.
В случае выявления плохого стока или образования капель на полу, систему придется разобрать и устранить неполадку.
Процесс сборки сифона наглядно представлен в видео:
Сантехническая обвязка с переливом для душевой кабины монтируется по такому же принципу, что и обычная система слива. Разница лишь в том, что сначала посредством винтового соединения закрепляют выпуск. А затем переливную трубу соединяют с тройником слива, используя при этом конический утеплитель.
Соединительный узел переливного отверстия поддона с тройником сифона следует тщательно уплотнить и промазать герметиком.
Для предотвращения нарушений в сливной системе, соблюдайте простые правила ухода за системой. Не выливайте в поддон воду с остатками мусора и земли!
Регулярно промывайте систему средствами, предотвращающими оседание на внутренних стенках грязевых отложений!
Сифон для низких поддонов – необходимое в душе изделие, выбор и установку которого нужно сделать правильно
Первоочередная и главная функция сифона – принять сливающуюся воду и перенаправить в отверстие сети канализации. Вторая – препятствование поступлению в душевую комнату затхлого воздуха из канализации. Третья – сбор мусора, попадающего в воду. Для комплексного решения разработаны конструкции затворов (ещё одно название сифона).
Затворы устанавливаются на все сантехнические приборы, кроме тех, в конструкции которых затвор уже имеется, как неотъемлемая часть конструкции. Душевые поддоны таковой не имеют, потому затворы монтируют при их установке. Особенностью душевых раковин является низкая установка, ограничивающая высоту затворных изделий.
Существующие конструкции
Из древности пришла к нам конструкция, в которой вода двух сообщающихся сосудов уравнивает свои уровни по высоте. Такие сосуды конструктивно можно получить, изогнув отрезок трубы, повернув его сгибом вниз. Вода, собравшаяся в изгибе, затворяя проход воздуха, становится водяным замком, оба конца трубы – сосудами.
Бутылочный
Сообщающиеся сосуды необязательно должны размещаться рядом. Один из сосудов может быть помещён внутри другого. Именно такая конструкция используется в гидрозатворе бутылочного типа. Это колба (бутылка), имеющая выводной патрубок и входная труба горловины, края которой находятся ниже лотка патрубка. Уровень поверхности воды задаётся высотой лотка выводной трубы. Существует конструкция, где водяной замок образуется применением двух разделённых перегородкой сообщающихся камер.
Конечно, в гидрозатворе, высота которого слишком ограничена, высота водяного замка небольшая. Если душ долго остаётся невостребованным, вода гидрозатвора испаряется, в помещение просачивается воздух из канализации. Ситуацию легко исправить, налив в душевую раковину немного воды, для наполнения гидрозатвора.
Трубный
Эта конструкция представлена гнутой в форме буквы U или S трубы. В месте сгиба трубы образуется замок из воды. Изготовляется затворное изделие чаще всего из пластиков. Бывает любой высоты, маловысотные модификации подходят для низких душевых поддонов. Мусор не задерживается внутренней гладкой поверхностью, поэтому частые прочистки не требуются. Долговечны.
Существует модификация трубного затвора, где труба гофрированная, изогнутая с образованием водяного замка. Она лишена такого достоинства основного трубного гидрозатвора, как малая загрязняемость, но может быть легко смонтирована и дотянуться до отверстия канализации туда, где неудобно. Модификация таких затворных изделий недолговечна.
Сухой
Там, где постоянно не живут, выручает сухой затвор – сравнительно новый тип запорного изделия. Вода проходит в слив напрямую, без задержки. Вместо водяного замка используется силиконовая мембрана. Она выполнена в форме трубки из полимера, которая под напором воды расправляется и пропускает поток, а без воды приходит в исходное положение. Труба работает в одну сторону, не позволяя воде возвращаться в сантехнические приборы. Это палочка-выручалочка в случаях засорения трубопроводов, когда вода на нижних этажах здания при засорах стояка поступает в устройства в санузлах.
У этого затворного устройства масса достоинств:
- Надёжно в работе, отпадает надобность в регулярных проверках,
- Обходится без воды, поэтому не перемерзает,
- Изготовлено из антикоррозионного материала,
- Просто в монтаже и может быть установлено как горизонтально, так и вертикально,
- Не шумит при работе,
- Не образует застоя воды,
- Долговечно,
- Устойчиво к засорам.
Недостатком является дороговизна.
Разработаны три основных типа, отличающиеся конструкциями, размерами и предназначением.
Для душа с низким положением раковины также используются трапы.
Для душевых поддонов с переливом
В глубоких поддонах часто предусмотрена возможность установки сифонов с переливом. Перелив – это дополнительное устройство из трубы, присоединяемой к сливному отверстию (наверху стенки раковины) и к затвору. Верхнее отверстие в душевой раковине имеет диаметр 4 см, поэтому переливная труба также имеет меньший диаметр.
Трубу делают гибкую, используют гофру, так как душевые раковины могут иметь различные размеры и их сливные отверстия могут находиться как в центре днища, так и сбоку. Поэтому расстояния от переливного отверстия до сливного у разных модификаций кабин бывает различными. Затвор же должен подходить к самым разным типам поддонов.
Модификации затворных изделий с переливом разработаны для всех типов сифонов.
Конструкции по типу запирания слива
Разработчиками сантехнических приборов для того, чтобы задержать воду в полости раковины сантехнического прибора, придумали несколько устройств. Так, кроме обычного закрытия стока с помощью пробки, слив можно перекрыть рычажком, или нажатием кнопки. Пробочный вариант всем известен. Интерес представляют два других слива.
В одном случае донный клапан выпуска поворотом рычага закрывается автоматически. Рычаг располагается рядом со смесителем, чтобы был под рукой. При повороте вентиля клапан прикрывается частично или полностью. То, что смеситель и клапан продаются вместе, и устанавливать их тоже нужно вместе – не совсем удобно.
Второе устройство получило звучное название Click-clack (иногда можно встретить название Push&Open). Это кнопочный клапан с механической защёлкой, управляемый ногой. При первом нажатии кнопки клапан закрывается, при втором – открывается. Клапан легко устанавливается и удобен для пользователя.
Выбор
Параметры и характеристики, которые определяют выбор:
- Геометрические – размеры затвора, высота пространства под душевой кабиной, диаметр сливного отверстия;
- Технические – производительность и пропускная способность;
- Качество материала;
- Сложность установки;
- Эксплуатационные особенности.
Душевые кабины часто продаются вместе с сифонами. Если такая модификация кабины устраивает, можно приобретать. Но не менее часто приходится сифон подбирать самостоятельно. Поэтому следует обратить внимание на следующие пункты.
Геометрические параметры
Конструкция поддона, способы его установки определяют выбор монтажной высоты затвора. Производятся модификации устройств высотой от 8 до 20 см. Однако для душевой кабины, предусматривающей низкий монтаж, годятся только те, высота которых не превышает 10 см. Чем ниже высота устройства, тем легче пройдёт его установка. Самое сложное – подобрать затворы для кабины, устанавливаемой непосредственно на пол.
На рынке всё чаще продаются душевые кабины, имеющие сливные отверстия с евроразмерами – 52, 62 и 90 миллиметров. Конструктивные детали затвора должны им соответствовать.
Технические параметры
Глубина раковины душевой кабины обычно небольшая, расход воды – большой, следовательно, вода должна успевать выходить без задержек. Пропускной способностью (ПС) гидрозатвора определяется то, с какой скоростью будет утекать вода, а также то, как быстро будет засоряться затворная конструкция, насколько часто понадобится её прочистка. ПС душевых кабин в среднем составляет 30 литров в минуту. При наличии гидромассажа и других дополнительных функций расход воды повышается. Показателем, характеризующим ПС, является высота водного слоя над уровнем верха слива. При высоте h=12 см – диаметры 5.2/6.2 см, при h=15 см – диаметр 9 см. Поэтому для низких поддонов идут сифоны малых диаметров – 50 мм, для высоких – больших. В инструкции к душевой кабине указывается ПС, которую нужно учитывать, выбирая затворное устройство.
ГОСТом рекомендуется минимальная пропускная способность не менее 15 литров в минуту для душевых кабин с выпуском, не менее 21 – для сифонов с переливом и для глубоких раковин.
Качество материала
Детали, расположенные под душевой кабиной, не подвергаются внешним физическим нагрузкам, поэтому могут выйти из строя из-за старения пластика. Некачественные пластики начинают трескаться уже на второй год службы. Качественные служат долго.
Требует внимания решётка, закрывающая слив. Лучший вариант, когда она из нержавеющей стали. Это самый прочный материал, который используется для решёток. Бывают решётки из сплавов. В этом случае обратить внимание следует на декоративное покрытие. Два слоя хрома являются гарантией, что покрытие не отслоится, а решётка послужит долго. Хром устойчив к действию моющих средств, что является дополнительным преимуществом. Пластиковые никелированные решётки быстро остаются без покрытия, которое восстановить самостоятельно не удастся.
Чтобы облегчить периодическое обслуживание затворного устройства, а также защититься от канализационных запахов, затворные устройства снабжаются дополнительными деталями – сухими или гидравлическими затворами, съёмными стаканчиками-отстойниками. Надёжность затвора тем ниже, чем больше дополнительных деталей. Вероятность поломок возрастает с ростом количества деталей.
Покупая дешёвые гидрозатворы, выкидывают впустую, на ветер большие суммы, поскольку только подъём поддона позволит заменить их. В некоторых случаях демонтировать придётся всю душевую кабину, тогда без поломки её деталей не обойтись. Стоит ли экономить на затворном устройстве – решать покупателю.
Эксплуатационные качества
Сливная арматура, согласно нормативам, должна легко разбираться и собираться вручную. Это важное условие, особенно когда слив забился, или в других экстренных случаях. Поэтому монтаж затворного устройства производится с минимальным набором инструментов.
В период эксплуатации основной сложностью является чистка запорного устройства. При выборе следует продумать и этот вопрос. Некоторые модификации сделаны самопромывающимися. Некоторые очищаемы через отверстие слива. Такие модификации затворного изделия имеют выпускной диаметр – 90 мм, позволяющий, разобрать устройство, вынуть последовательно всё нужное, а потом собрать изъятое в обратном порядке.
При покупке сифона лучше выбирать изделия с клик-клаками, которые вынимаются с прочистной корзинкой

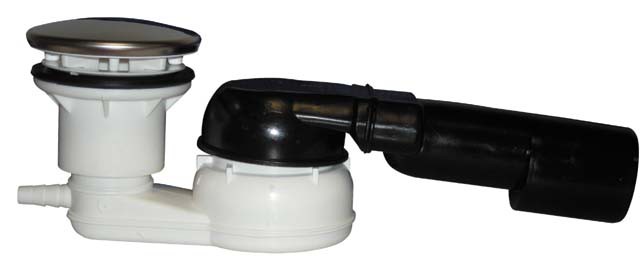

Устройство, которое имеет сифон для низких поддонов
Между многочисленными модификациями различных запорных устройств нет принципиальной разницы. Существуют отличия в форме, размерах и в материале деталей.
Из каких деталей собирается сифон для душевой кабины с низким поддоном?
- Корпус изделия, в котором устанавливаются все прочие детали. Его крепят к поддону шпильками из сплавов, неподверженных коррозии – их может быть от 2 до 4. Наиболее часто изготовлен из пластика.
- Две уплотнительных резинки. Тут есть нюанс. Зарубежные уплотнительные резинки имеют ребристую поверхность, тем самым повышается герметичность и уменьшается усилие для затягивания соединения. Российские резинки сделаны плоскими. На затягивание пластиковых деталей при соединении требуется приложить большее усилие. В результате пластик служит меньше.
- Патрубок для подключения к отверстию сети канализации. Может быть угловым или прямолинейным. Чтобы им дотянуться до трубы канализации без наращивания, длину патрубка делают с запасом. При необходимости трубу укорачивают.
- Шайба, гайка и самоуплотняющаяся прокладка, одеваемые на патрубок. Для соединения с корпусом гайку накручивают на корпусную отводную резьбу.
- Гидрозатворный стакан (некоторые модификации изделия снабжаются сухим затвором). Стакан устанавливается в корпус. Улавливает твёрдые загрязнения и препятствует запахам. К корпусу прикручивается болтиками из металла.
- Защитный клапан/колпачок нужен только на время монтажа самого душевого поддона, чтобы в сифон не попал строительный мусор.
- Гидрозатвор, вставляемый в гидрозатворный стакан. Имеет уплотнительные кольца из резины.
- Сливная решётка (нержавейка, силумин или нержавеющие сплавы). Решётка снабжена специальными зацепами для сцепления с верхом гидрозатворного стакана. За счёт них решетка держится и не может соскочить самопроизвольно.
Монтаж своими руками
Устанавливать сифон на поддон лучше в самом начале, чтобы потом можно было проверить работу других систем при их установке.
Чтобы при эксплуатации не было протечек, все поверхности соединений покрываются герметиком.
При установке сифона на акриловую раковину необходимо нанести силикон на вкладыш ближе к резьбе, чтобы обеспечить дополнительную защиту шва между акрилом и стекловолокном в сливном отверстии поддона. Если этого не сделать, в дальнейшем может начаться расслоение акрила и стекловолокна. Обязательно очистить сливное отверстие раковины от ниточек и убрать вокруг него плёнку.
Соединения нельзя перетягивать, чтобы пластик не лопнул и послужил долго.
Перед процедурой монтажа изделие собирается «вхолостую», чтобы понять, в какой последовательности будет происходить его монтаж. Нужно ознакомиться со схемой, приведённой в инструкции, изделие разобрать, собрать и разобрать снова.
Наглядно разборку сифона можно посмотреть на видео:
После этого можно приступить к его установке:
- Поддон устанавливается на основание. Замеряется высота сливного отверстия (над полом). Проверяется соблюдение уклона выводной трубы: уклон линии от сливного до канализационного отверстия должен составлять 5-6 сантиметров на метр. Если условие не выполняется, раковину душа нужно поднять на недостающую высоту. Высота пространства под раковиной для установки затворной арматуры не должна быть меньше 8 см. При правильной установке раковины, поддон снимается. Переходят к монтажу сифона.
- Если имеется перелив, он монтируется: один конец гофры присоединяется к сливному отверстию (перелива) посредством патрубка (обязательно устанавливаются уплотнительные кольца), другой – соединяется с корпусом изделия. Для второго соединения труба продевается в гайку, на её конец надевается конусная прокладка (конусом к корпусу).
- Монтируется выпуск, для чего сверху на сливное отверстие накладывается прокладка и устанавливается вкладыш с зацепами (или иная деталь, в зависимости от конструкции изделия), снизу устанавливается прокладка и верх сифонного корпуса. Устанавливаются детали верхней части выпуска.
- Душевую раковину с прикреплённым изделием устанавливают на место. Гидрозатвор соединяется патрубком с канализацией.
- Производится проверка соединения на герметичность. При удовлетворительных результатах испытания, если предстоят другие строительные работы, поверхность запорных деталей изделия закрывается защитными колпачками.
Эксплуатация
Затворы для раковин просты в эксплуатации. Уход заключается в контроле и своевременной чистке (если возникает необходимость). Чтобы очистить затворное устройство, снимают решётку, из стакана вынимают гидрозатвор, удаляют отложения. В основном к механической очистке прибегают редко. Чтобы сифоны реже засорялись, специалисты рекомендуют раз в полгода делать для профилактики промывку затворного изделия. Это делается с применением бытовых химических средств, подходящих для пластиковых конструкций.
При возникновении засора недопустима воздушная продувка гидрозатвора под большим давлением. Она может привести к разрыву частей конструкции. Также недопустимо пытаться извлечь мусор острыми предметами, так как можно повредить стенки гофрированной трубы или других деталей затворной конструкции.
Виды сифонов для поддона душевой кабины
Сифон для поддона душевой кабины предназначен для создания гидравлического затвора при сливе жидкости. Специалисты выделяют несколько видов сифонов, с учетом которых осуществляется их выбор. При этом рекомендуется учитывать принцип монтажа и условия эксплуатации.
Предназначение агрегатов
Сифон для душевой кабины с низким поддоном предназначен для принятия стоков и их направления в канализацию. Cифон или трап представлен в виде трубы изогнутой формы с жидкостью и водяным замком, сформированным вверху сегмента.
Конструкция выполняет следующие задачи:
- обеспечение постоянного слива загрязненных стоков;
- препятствие плохого запаха из канализации.
Сифоны для душа поддона состоят из 2 элементов:
Не все конструкции укомплектованы последним элементом. Чаще перелив устанавливается в глубоком поддоне. Специалисты различают обычные, автоматические и трапы click clack.
Обычные конструкции оснащены заглушками. Если их закрыть, вода будет набираться в поддоне. С помощью сливных отверстий стоки направляются в трубу, укомплектованную коленом.
В автоматической системе есть ручка для перекрытия слива, но в ней отсутствуют пробка и гидравлический затвор. С помощью ручки легко контролируется работа заглушки.
Душевую кабину можно укомплектовать системой click clack, которая перекрывает слив с помощью кнопки. Если нажать на нее первый раз – слив закроется, а при повторном нажатии – открывается. Заглушка в этой системе находится в самом сливном отверстии, которое размещается по краям либо по центру дна.
Типы моделей
Сифон для душевого поддона классифицируется на следующие виды:
Первая модель представлена в виде отрезка U-образной либо S-образной формы. Вверху конструкции есть гидрозатвор, а внизу – отверстие, с помощью которого устраняется засор. К нему прикручивается входная часть конструкции, а к канализационной трубе – другой конец трапа.
Функции гидравлического затвора выполняет изгиб полипропиленовой трубы, которая легко гнется. Ее можно зафиксировать в любом положении при помощи хомута.
Если ограничено место для установки душевой кабины, тогда используется гофрированный сифон. К его плюсам относят наличие соединительного узла, расположенного у выпуска поддона. За счет такой конструкции минимизируется вероятность протечек.
Минус гофрированного трапа – быстрый засор складок, деформация под температурным воздействием. Но если сравнивать с другими моделями, он менее долговечен и надежен.
Бутылочный сифон для душевого поддона укомплектован вверху трубой, конец которой фиксируется к сливу. Из-за особого расположения отверстия в полости конструкции образуется затвор.
Бутылочный сифон имеет большие габариты, а при монтаже занимает значительное пространство. Такие системы чаще применяют для высокого поддона. Но бутылочная модель легко монтируется.
Специалисты советуют укомплектовывать душевые кабины сливными трапами. Их монтируют в штатное отверстие либо в бетонное основание, которое выполняет его функции. Если применяется сливной трап, стоки через решетку поступают в трубу, зафиксированную с канализационной системой.
Аналогичные сифоны используются для обустройства полноценного отвода стоков из кабины, у которых нет традиционных поддонов. При этом сифон монтируется под стяжку, соблюдается высота до 200 мм.
Выбор сантехнической конструкции
Сифоны, предназначенные для подключения разных душевых кабин, имеют некоторые конструктивные особенности. Трапы чаще идут в комплектации с самой кабиной. Если устройство, предложенное производителем, не подходит, его заменяют другой моделью.
При ее выборе учитывается глубина трапа, так как он монтируется под днищем. Чаще высота сифонов колеблется в пределах 15-20 см. Для быстрого монтажа рекомендуется использовать низкие модели. В процессе выбора трапа учитываются следующие нюансы:
- Диаметр сливного отверстия. Значение этого показателя равняется 52, 62 и 90 мм. Размер покупаемого сифона должен равняться таким параметрам.
- Угол разворота – его значение колеблется в пределах 130-140º. При необходимости можно приобрести модель с углом разворота в 360º.
- Пропускная способность трапа. Значение показателя определяется с учетом водяного слоя, который собирается над отверстием слива. Если его диаметр 52 либо 62 мм, тогда толщина слоя -12 см. Вода сливается со скоростью 20 л/мин. У турбослива скорость слива – 30 л/мин.
- Самоочистка либо прочистка элементов без полного демонтажа сифона.
Чтобы продлить эксплуатационный срок трапа, рекомендуется его укомплектовать дополнительными накладными сеточками. Если в поддоне маленькое сливное отверстие, обеспечивается доступ к канализационному трубопроводу.
Это необходимо для проведения быстрой ревизии и очистки системы, если она загрязнилась. Для прочистки не используется сжатый воздух. В противном случае разгерметизируются соединения, возникнет протечка.
Монтажные работы
Скорость, с которой будут стекать стоки, зависит от грамотного монтажа трапа и самой кабины. Перед установкой продумывается организация стока. Для этого определяют:
- расстояние между канализационным отверстием и поддоном;
- способ подключения трапа.
Длина трубы от выпуска до выхода канализационной системы должна быть незначительной, а ее уклон – 1,5 см на 1 м длины. Прежде чем установить слив, подготавливается основание для монтажа сантехнического оборудования.
Необходимо определить и выставить угол для слива, который находится между выходным отверстием в поддоне и входом в канализационную систему. Поэтому конструкция устанавливается вверх дном.
Шпильки, входящие в комплект, вкручивают в соответствующие отверстия. Затем подготавливаются механизмы, монтировать их нужно на ограничители и фиксаторы. Сверху монтируют шпильки.
Следующий этап – сборка и установка трапа. К оборудованию прилагается монтажная схема. Чтобы состыковать элементы, рекомендуется установить прокладки в строгом соответствии с данной схемой. Все зажимы соединяют до упора.
Чтобы отрегулировать силовой каркас, рекомендуется использовать строительный уровень. Каркас устанавливается на 3 см выше от нижней части трапа. Для фиксации каркаса используют гайки. Поддон монтируется так, чтобы верхний корпус трапа был выше тройника канализационной системы на 5 градусов.
Как произвести подключение трапа
На следующем этапе работ подключается слив кабинки. В сливное отверстие устанавливается сетка, предварительно обработанная герметиком. Затем подключается тройник. Отвод монтируется в канализацию. Колено устанавливается в направлении входа в систему. Для фиксации соединительных элементов используется муфта, укладывается герметик.
Следующий этап – проверка функциональности системы, ее соединительных узлов. Если при проверке появились капли на полу, система демонтируется, устраняется неполадка. Для монтажа сантехнической обвязки с переливом понадобится зафиксировать выпуск. Затем труба соединяется с тройником. Дополнительно устанавливается конический утеплитель.
Чтобы собранная система работала хорошо, рекомендуется соблюдать все правила ухода, не выливая в поддон воду с мусором и землей. Регулярно нужно промывать систему средствами, которые предотвращают оседание на стенках грязи.
Чтобы выбрать сифон для поддона, учитывают следующие показатели:
- диаметр отверстия – для этого измеряется сливное отверстие самого поддона, при неправильно выбранном размере нарушается герметизации;
- пропускная способность сифона определяется с учетом толщины слоя воды в поддоне, при нормальной работоспособности трапа этот показатель равен 12 см.
Чтобы обеспечить хороший слив, лейка выбирается с учетом глубины поддона и диаметра сливного отверстия. Для исключения необходимости демонтажа кабины обращают внимание непосредственно на конструкцию трапа.
Некоторые модели очищаются самостоятельно, а другие – требуют монтажа специальной сетки, обеспечивающей вылавливание волос и мусора. С учетом европейских стандартов для душевого поддона с отверстиями 52 мм и 62 мм предусматривается доступ к трапу и канализационной системе.
Для прочистки сифона в поддоне с диаметром слива в 90 мм используется сквозное отверстие. Нельзя очищать трубопровод и трап за счет сжатого воздуха. Это может привести к протечке системы.
Если правильно выбрать сифон для душевой кабины, тогда сантехническое оборудование будет служить долго. Если выявленная поломка не устраняется самостоятельно, требуется помощь опытных сантехников.
При покупке трапа учитывается площадь ванной комнаты и параметры кабины. Если самостоятельно провести расчет сложно, можно проконсультироваться со специалистами. При необходимости монтажные работы также выполняют специалисты. Особое внимание уделяется процессу обустройства стяжки.
Видео обзор
Сантехник .
Телефон Сантехника 8 (499) 340-12-26 e-mail mossantehservis@mail.ru
понедельник, 3 декабря 2018 г.
Как выбрать сифон для душевого поддона
- Стандартный сифон. Ничего интересного – обычный слив-перелив. Как говорится, простое отверстие, через которое водичка убегает вдаль по канализационным трубам. Это, можно сказать, бюджетный вариант, которым комплектуются все недорогие душевые кабины и поддоны.
- Автоматический сифон. Это уже более серьезное изделие – в большинстве случаев оно устанавливается на высокие поддоны, в которых имеется переливное отверстие. Именно на этой части сифона есть рычаг управления пробкой – поворачивая его влево или вправо, сливное отверстие можно открывать и закрывать, не прибегая к прямому контакту с пробкой. Сами понимаете, название «автоматический сифон» является вполне условным и обусловлено оно наличием механизма.
- Сифон click-clack. Вариант универсальный и может быть установлен на любые поддоны для душевых кабин – его суть заключается в том, что пробка слива открывается и закрывается с помощью нажатия большим пальцем левой ноги самой пробки. Нажали раз, сифон закрылся, нажали повторно, слив открылся – именно этот сифон нужно было называть автоматическим, а не его предыдущего собрата.
- Трубный сифон. Это сифон для душевой кабины с высоким поддоном – как правило, он изготавливается из пластика. А все его составляющие части имеют вид изогнутых особым образом трубок. В большинстве случаев это жесткий сифон, который требует точности подгонки и совмещения его различных элементов по месту. Достоинством сифонов данного типа является жесткая и надежная конструкция.
- Бутылочные сифоны. Это сифон для душевых кабин с низким поддоном, но подходят они и для высоких поддонов. Его можно назвать стандартным вариантом – основным достоинством подобных сифонов для поддонов является простой уход. Чистить его элементарно просто – открутили колбу, промыли и, как говорится, дело с концом. Если говорить о недостатках подобных изделий, то здесь можно отметить некоторые неудобства в установке – в большинстве случаев, чтобы поменять направление выходного патрубка, приходится проворачивать сливную горловину в отверстии поддона.
- Гофрированный сифон. Бюджетный вариант, в котором кроме как удобной установки, других преимуществ не наблюдается. Зачастую это некачественные сифоны. Даже если они изготовлены на совесть, все равно со временем лопаются в местах изгиба.
- Технические характеристики сифона, а в частности диаметр его сливной горловины – согласно жестким европейским стандартам отверстие в поддоне может иметь диаметр 52мм, 62мм и 90мм. Соответственно им производятся и сами сифоны. Здесь все просто – отверстие нужно замерить и согласно полученным данным подбирать под него сифон. Следует понимать, что точность посадки сифона в сливном отверстии гарантирует качественную герметизацию.
- Пропускная способность сифона. Не стоит недооценивать этот момент – от него зависит не только скорость опорожнения душевого поддона, но и вообще способность засоряться. Кроме того, скорость слива воды является определяющей в назначении сифона. К примеру, сифон для низкого душевого поддона работает нормально, когда слой воды, расположенный над ним, не превышает 12см – как правило, это сифоны диаметром 52 и 62мм. Если говорить о более широком сифоне диаметром 90см, то над ним уже может располагаться слой воды толщиной 15см. Как результат, в большинстве случаев он используется для установки в высокий поддон. Следует понимать, что исходя из толщины этого слоя, рассчитывается и прочность сифона.
- Конструкция. Во многом от этого зависит простота очистки сифона. Не хочу пугать, но некоторые модели этих устройств очищаются только после демонтажа поддона. Поэтому здесь нужно обратить внимание на два момента. Во-первых, существуют такие сифоны, которые благодаря особой конструкции имеют свойство самоочищения. Во-вторых, если их стоимость для вас окажется неподъемной, то, как вариант, можно приобрести сифон со специальной сеточкой, которая не позволяет крупному мусору, а в частности волосу, проникать в сифон.
Обратите внимание! Дабы избежать неприятностей с прочисткой сифона душевого поддона, при монтаже нужно предусматривать ревизионное отверстие. Исключением из этого правила являются сифоны, переливная горловина которых имеет диаметр 90см – очищать их можно напрямую через слив. Мало того, точно таким же способом можно производить чистку канализации.
Сифон для поддона душевой кабины: конструкция, назначение, особенности монтажа
Выбрать сифон для душевой кабины, оказывается, не так просто. Возникает ряд вопросов: в чем заключается его функция, какие разновидности есть в продаже, чем отличается их конструкция и на какие параметры стоит обращать внимание при покупке?
Постараемся помочь вам разобраться со всеми этими вопросами – в нашей статье вы найдете информацию по разновидностям сифонов, их конструкционным особенностям, плюсам и минусам каждого типа. А также рекомендации по выбору подходящего варианта для своей душевой и подробную пошаговую инструкцию по монтажу.
Для чего используют сифон?
Не только поддон для душа, но и все остальные сантехнические приборы обязательно подключаются к стоку через сифон. Задача этого элемента водосливной арматуры – обеспечить беспрепятственный слив воды из душевой кабины в канализацию.
Производители разрабатывают новые, усовершенствованные модели, которые не просто спускают воду, а способствуют ее быстрому отводу за считанные секунды.
При этом создается водяная пробка, которая не пропускает канализационные запахи из трубы в помещение. Более подробная информация о гидрозатворе для канализации рассмотрена здесь.
Гидрозатвор – это особая конструкция сифона. Если долго не пользоваться душевой кабинкой, водная пробка может высохнуть. Если это произойдет, ванная наполнится неприятным запахом.
Исправить положение очень просто – включить воду. Образуется новый гидравлический затвор, и проблема исчезает.
Классификация сифонов по конструкции
По конструктивным особенностям выделяют несколько разновидностей сифонов:
Отдельно следует выделить наличие или отсутствие в конструкции перелива. Все они могут применяться при подключении поддона душевой кабины. При выборе конкретной разновидности нужно учитывать наличие переливного отверстия в конструкции поддона.
Если поддон для кабинки оснащен переливом, обязательно нужен соответствующий сифон, потому что при переполнении поддона вода через отверстие просто потечет на пол.
Такая арматура может быть любой из вышеперечисленных разновидностей. Отличительная черта – наличие дополнительной трубы, соединяющей конструкцию сифона и перелив.
Как правило, верхнее отверстие имеет меньший диаметр – около 4 см. Соединительный шланг делают гибким – из гофрированной трубы, так как расположение перелива может меняться в зависимости от типа душевой кабинки, а сифон должен подходить к большинству моделей.
А теперь давайте подробнее разберемся с основными типами сифонов. Чтобы понять, как они работают, нужно ознакомиться с особенностями каждого вида, а также их недостатками и преимуществами.
Тип #1 – бутылочный сифон
Первый вид сифонов – бутылочного типа. По своей конструкции он напоминает колбу. С одного конца подключен слив из поддона с фильтрующей решеткой (выпуск), а с другого края – канализационная труба.
Гидравлический затвор образуется за счет того, что выход из сифона расположен выше края входной трубы.
Устройство изготавливается из пластика. В нижней части собирается осадок, который нужно периодически убирать.
Для чистки бутылочной модели к водосливной арматуре должен быть доступ снизу, а конструкция стандартных поддонов для душевой кабинки редко предполагает удобную высоту. По этой причине классическая бутылочная форма не может применяться для низких поддонов.
Тип #2 – трубный вариант с гидрозатвором
Не менее распространенный вариант – трубный сифон. Он представляет собой трубку изогнутой формы из жесткого пластика. Наличие изгиба обязательно.
Чаще всего трубные модели изготавливают в форме буквы «S» или буквы «U». Такая конфигурация обеспечивает естественное образование водной пробки в изгибах.
Трубные сифоны компактны и легко помещаются под душевую кабинку. Существуют модификации для поддонов любой высоты, даже для самых низких. Благодаря гладкой внутренней поверхности пластика, из которого выполнено устройство, загрязнения не накапливаются на стенках, а направляются прямиком в слив.
Главные преимущества этой разновидности водосливной арматуры – долговечность и отсутствие необходимости частой прочистки.
Тип #3 – гофрированный сифон
Самые популярные сифоны для низких поддонов – из гофрированной трубы. По принципу работы они идентичны обычным трубным моделям, но главная их особенность содержится в гибкой и эластичной гофре: сифону можно вручную задать любую подходящую форму.
Такая универсальность делает гофрированные модели подходящими для всех душевых кабинок.
Главный недостаток такой конструкции вызван строением гофрированного шланга. Поскольку вся его внутренняя поверхность состоит из мелких складок, в них накапливается грязь.
Помимо этого, для обеспечения необходимой гибкости толщина стенок шланга достаточно низкая, что тоже отображается на долговечности устройства. Сифон достаточно быстро выходит из строя и требует чистки.
Тип #4 – сухой вариант сифона
Для того чтобы обеспечить минимально-возможную высоту сифона, производители отказались от обыкновенного водного затвора в пользу новой технологии для защиты от канализационных «ароматов» – силиконовой мембраны.
Модели с такой системой называются сухими сифонами, ведь вода в них не задерживается, а уходит в слив напрямую. Силиконовая мембрана выполняет роль клапана, пропуская воду в нужном направлении, но задерживая газы из стока.
Она имеет вид плотно свернутой полимерной трубки, которая расправляется и пропускает поток воды, а как только он останавливается – принимает исходное положение.
Эта особенность играет важную роль в помещениях, которые отапливаются непостоянно, например, в отдельно стоящей бане или сауне на даче. В этой ситуации наличие сифона, который не нужно каждый раз «консервировать», чтобы он не треснул от мороза из-за оставшейся в нем воды, является существенным плюсом.
Эта разновидность сифонов является самой дорогой, но ее эффективность оправдывает высокую цену. Арматуру с сухим затвором устанавливают даже под самые низкие поддоны для душевых кабин, где невозможно установить другие модели.
Кроме высокой стоимости самого устройства в случае загрязнения мембраны или ее повреждения дорого обойдется и ремонт.
Более подробно информацию по разновидностям слива для душевой кабины мы рассмотрели в этой статье.
Виды сифонов по способу управления сливом
Сифон для поддона – часть конструкции слива. Часто возникает необходимость оставить немного воды в поддоне. Для этого перекрывают выпуск сифона.
Существует несколько вариантов, как это можно сделать:
- при помощи пробки;
- при помощи рычага;
- нажав на кнопку.
Рассмотрим все методы управления сливом, чтобы понимать, как они устроены.
Пробка в качестве механизма управления
Самый примитивный элементарный вариант – конструкция с пробкой. Такой выпуск не оборудован никакими клапанами, вода просто уходит из поддона через отверстие и попадает прямиком в сифон. Чтобы набрать воды, отверстие слива перекрывается вручную при помощи пробки.
Никакой сложности эта конструкция собой не представляет. Эта методика знакома каждому, ведь она используется в обыкновенных ванных и раковинах. В современных душевых кабинках обычные сливы используют все реже.
Понятие «пробка для слива» скоро совсем исчезнет из обихода, ей на смену приходят новые автоматические устройства.
Управление сливом с помощью рычага
Выпуск с автоматическим донным клапаном гораздо удобнее обычной «пробочной» системы. Не нужно постоянно искать эту самую пробку, отверстие перекрывается автоматически при повороте рычага.
Конструкция довольно простая, рычаг, как правило, расположен в районе смесителя. Клапан и смеситель продаются и устанавливаются вместе, что не очень удобно.
Кнопка Click-clack для выпуска воды
Отдельно от смесителя можно приобрести автоматический сливной клапан системы Click-clack, другое название Push&Open. Клапан представляет собой большую кнопку, которую можно нажать ногой.
При однократном нажатии слив перекрывается, при повторном – открывается. Пользоваться таким устройством проще простого, и монтаж его гораздо легче и быстрее рычажного автоматического клапана.
Особенности выбора водосливной арматуры для душа
Правильно подобрать сифон для душевого поддона – не такая простая задача, какой кажется на первый взгляд.
Решающие факторы, на которые нужно опираться при выборе:
- геометрические размеры – диаметр отверстия и высота;
- качество материала;
- технические характеристики – пропускная способность и производительность;
- сложность монтажа;
- особенности эксплуатации.
Комплексно оценив понравившуюся модель по всем показателям, можно окончательно определиться с выбором.
Геометрия и внешний вид устройства
Монтажная высота выбирается в зависимости от конструкции поддона и от способа его установки. Если душевая кабинка будет установлена на возвышении, диапазон размеров значительно увеличивается.
Чаще всего встречаются сифоны с высотой от 8 до 20 см. Сложнее всего подобрать подходящий вариант для низких поддонов, устанавливаемых непосредственно на пол. Рекомендуем ознакомиться с информацией о том, как правильно выбрать сифон для низкого поддона.
По стандартам диаметр сливного отверстия может быть:
Здесь выбор очевиден – диаметр входной решетки сливной арматуры должен совпадать с отверстием в поддоне. При покупке оцените качество сборки и самих деталей.
Пластиковый корпус не должен иметь видимых повреждений: трещин, царапин, сколов, вмятин. Любые следы деформации изделия несомненно скажутся на герметичности арматуры и дадут знать о себе скорой протечкой.
Технические параметры и особенности работы
Пропускная способность сифона показывает, сколько литров воды в секунду уходит в канализацию. Этот показатель важен для душевых кабинок, ведь глубина поддона, как правило, невысокая, а воды расходуется много.
Чтобы поддон не заливался и вода успевала уходить, водосливная арматура должна выбираться в комплексе со смесителем и его производительностью.
Пропускная способность вычисляется в соответствии с высотой самого поддона и диаметром отверстия выпуска сифона. Диаметр выпуска 5,2 и 6,2 см дает возможность набирать до 12 см воды в поддоне, диаметр 9 см – до 15 см.
Эксплуатационные характеристики и сложность монтажа
Монтаж пластиковых моделей сифонов осуществляется с применением минимума инструментов. Главное – соблюдать герметичность всех соединений.
Согласно нормативной документации, сливная арматура должна легко разбираться вручную, что очень важно в экстренных ситуациях, когда слив засорился или сломался.
Основная сложность в эксплуатации сифонов для поддона – чистка. Выбирая сифон, проанализируйте, насколько просто к нему добраться и возможно ли это без демонтажа всей кабины.
Некоторые варианты арматуры с диаметром выпуска 90 мм могут чиститься непосредственно через сливное отверстие. Его размер позволяет разобрать и вынуть все нужные элементы, а затем установить их в обратной последовательности. Существуют также самопромывающиеся модели.
Инструкция по монтажу сифона
Установка сифона для душевой кабинки с поддоном может осуществляться без привлечения профессионального сантехника. Сделать это можно своими руками, поскольку каких-либо специальных инструментов или особых навыков не требуется.
Процесс установки можно описать так:
- Устанавливают поддон на основание. Рекомендуем посмотреть пошаговую инструкцию по монтажу поддона.
- Производят замеры. Высота сливного отверстия душевой кабинки должна быть больше высоты входного отверстия в канализационную трубу на несколько сантиметров. Нужно соблюдать уклон 2-3 градуса.
- Если поддон установлен правильно, приступают к монтажу сифона. Для начала его следует разобрать в соответствии с инструкцией.
- Все соединения следует покрыть герметиком во избежание протечек.
- В сливное отверстие устанавливают решетку и прокладку.
- Если имеется перелив, устанавливают на гофрированную трубку надевают прокладку конусовидной формы и гайку. Соединяют один конец гофры с отверстием перелива, а другой – с сифоном.
- Прикручивают собранный сифон к выпуску и переливу. На гибкую трубу надевают резиновую прокладку и накидную гайку. Плотно закручивают.
- В канализационную трубу врезают элемент с патрубком. Подробнее о процессе подключения душевой к коммуникациям мы рассмотрели в другой статье.
- Соединяют арматуру с канализацией.
После установки осуществляют пробный запуск. Если имеется автоматический донный клапан, проверяют его работу. Набирают полный поддон и сливают воду. Как правило, если имеет место разгерметизация, при сливе большого количества воды (под давлением собственного веса) протечку легко выявить.
На стыке могут появляться капли – это плохой признак. В данном случае придется все начинать заново и уделить больше времени изоляции.
Еще один важный совет: не переусердствуйте с закручиванием гаек. Перетянутое соединение может стать причиной деформации прокладки. В таком состоянии она не способна полноценно выполнять свою функцию, что и становится частой причиной мокрого пола под сифоном.
Вкратце процесс установки и подключения сифона для душевой продемонстрирует следующая подборка фото:
