Вибрационный погружной насос «Малыш» — обзор

Маленький помощник в больших делах — вибрационный насос Малыш: устройство и принцип работы, обзор моделей

Для того, чтобы обеспечить приусадебный или дачный участок стабильным водоснабжением, очень часто прибегают к помощи электрического насоса бытового характера.

Современный рынок насосного оборудования сегодня насыщен всевозможными моделями бытовых электрических насосов от разных зарубежных и отечественных производителей.

Поэтому, дачнику, который впервые выбирает такой вид оборудования, порой очень трудно остановить свой выбор на какой-то определенной модели насоса. Мы же предлагаем остановить ваше внимание на бытовом насосе Малыш, который оптимально используется там, где необходим сравнительно небольшой объем водоснабжения.

Конечно, некоторые скептики сейчас могут задать вполне резонный вопрос: мол, чем насос Малыш лучше остальных аналогов? И как же устроен агрегат этой модели?

Поэтому чтобы снять все вопросы, касающиеся насоса Малыш, мы в этой статье максимально подробно опишем устройство этого агрегата, укажем все его характеристики, а также расскажем о том, в каких ситуациях его наиболее эффективно применять.

Особенности конструкции

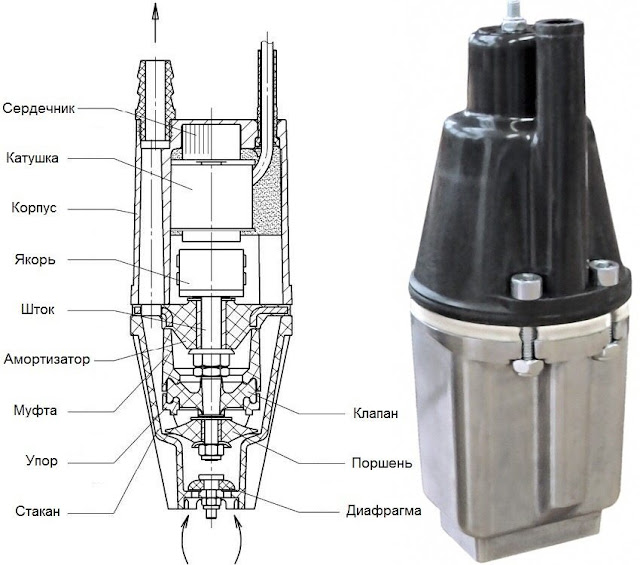

Устройство насоса Малыш. (Для увеличения нажмите) Конструкция этой модели насосного агрегата состоит из следующих основных элементов:

  • сердечник, который является силовой частью насоса, надежно закреплен в корпусе с помощью эпоксидных смол, что в свою очередь, препятствует попаданию влаги на обмотку;
  • катушка, которая одновременно является вибраторным элементом;
  • корпус агрегата, который выполнен из металла с отличными антикоррозийными качествами;
  • шток устроен таким образом, что его боковое смещение абсолютно исключено;
  • амортизатор, который в некоторых моделях имеет защитное металлическое кольцо;
  • муфта, которая изолирует электрическую часть насоса от камеры забора воды;
  • обратный клапан способствует всасыванию воды, но не выпускает ее обратно наружу;
  • поршень, как правило, выполнен из резиновых материалов (чрезмерная загрязненность воды приводит к его быстрому износу).

Принцип действия

Функционирование насоса Малыш осуществляется следующим образом:

  • бытовая электроэнергия подается непосредственно к агрегату;
  • электромагнит притягивает к себе «якорь»;
  • после смены полюса магнита сердечник отходит в другую сторону;
  • указанные колебания, как правило, совершаются приблизительно с частотой 100 раз в секунду;
  • колебательный момент с помощью штока передается к поршню, что в свою очередь, создает напор, который двигает воду дальше по системе;
  • обратный клапан на всасывающем патрубке не дает воде вернуться обратно.

Как видим, принцип работы помпы Малыш весьма несложный и понятный.

Где применяется

Отличительной особенностью насосов этой модели является то, что с их помощью можно решать множество задач на приусадебном или дачном участке, а именно:

  • организовать водоснабжение дачного домика;
  • производить забор воды из скважины или колодца, а также из открытых водоемов;
  • подача воды из специальных емкостей;
  • откачка воды из погребов и подвалов, затопленных весенним паводком;
  • наполнение водой бассейнов и искусственных прудов;
  • осуществление опрыскивания садовых культур;
  • организация системы орошения огородов, а также цветников, газонов и клумб;
  • подача воды для жизнедеятельности животных домашнего хозяйства.

Такой перечень сфер применения насоса Малыш может говорить лишь о том, что это универсальный и абсолютно уникальный насосный агрегат.

Модельный ряд

Существует несколько модификаций насосного агрегата из линейки Малыш, которые могут отличаться некоторыми техническими характеристиками. Для примера, рассмотрим некоторые насосы этой модели.

Насос «Малыш» (базовая модель). Отличительными особенностями этой модели являются следующие важные моменты:

  • нижний забор воды;
  • работает от бытовой электросети;
  • предельная глубина погружения агрегата – 5 метров;
  • потребляемая мощность составляет 245 Вт;
  • максимальный подъем воды составляет 40 м;
  • средняя производительность 432 л/ч;
  • рекомендуемое время непрерывной работы – 2 часа;
  • вес насоса – 3,5 кг;
  • наличие шланга, провода и фильтра – присутствуют;
  • ориентировочная стоимость – от 1900 до 2200 рублей.

Насос «Малыш М». Технические характеристики этой модели агрегата абсолютно аналогичны базовому варианту с той лишь разницей, что выполняется верхний забор воды.

Ориентировочная стоимость в зависимости от региона колеблется от 1700 до 2100 рублей.

Насос «Малыш 3». Модель агрегата этого вида является наиболее бюджетным вариантом.

Среди технических характеристик можно выделить следующие важные моменты:

  • питание – домашняя электросеть в 220В;
  • потребляемая мощность составляет 165 Вт;
  • высота подъема воды – 20 м;
  • производительность составляет 432 л/ч;
  • комплектуется шнуром и шлангом;
  • фильтр в комплекте отсутствует;
  • вес составляет 2,5 кг;
  • ориентировочная стоимость в зависимости от региона от 1750 рублей.

Что лучше – насос «Ручеек» или «Малыш»

Вибрационный насос Ручеек Как выше уже упоминалось, современный рынок насосного оборудования имеет достаточно широкий ассортимент различных моделей бытовых насосов.

Если сравнивать насосы Ручеек и Малыш, то можно сделать вывод о том, что они достаточно схожи по конструкции, в частности, имеют амортизаторы, которые способствуют бесперебойной работе агрегатов.

Также в обоих вариантах имеется резиновая мембрана, которая очень важна для функционирования погружной помпы. Однако по соотношению «цена-качество», насос Малыш значительно эффективнее своего «оппонента».

Монтаж насосной станции

Многих владельцев интересует ответ на поставленный вопрос, и к их радости вполне утвердительно можно ответить – реализация этой идеи вполне реальна.

Насосная станция на базе насоса Малыш и гидроаккумулятора Акваробот Для того, чтобы сделать полноценную насосную станцию из бытового насоса Малыш, нужно приготовить следующие необходимые комплектующие:

  • непосредственно сам насосный агрегат;
  • емкость для воды, иначе говоря, гидроаккумулятор;
  • обратный клапан;
  • реле давления.

Особенностью такой насосной станции будет то, что реле давления будет стабильно поддерживать уровень воды в баке, при этом, если количество воды уменьшается, он автоматически будет включать насос, а при наполнении – соответственно отключать.

Интересную статью о вибрационных насосах Водолей читайте здесь.

Таким образом, в этой статье мы подробно раскрыли все аспекты использования и применения насоса Малыш. Надеемся, что ознакомившись с информацией, ваш выбор остановиться только на этой модели насосного агрегата.

Смотрите видео, в котором пользователь делится опытом интересного усовершенствования системы подачи воды с помощью насоса Малыш:

Вибрационный погружной насос «Малыш» — обзор

Полить огород, закачать воду в резервуар из колодца, реки, озера или даже из скважины — все это может погружной насос Малыш. Что приятно, стоит он совсем немного, правда и характеристики имеет скромные, но для полива огорода или обеспечения водой пары кранов его хватит.

Имеет скромные размеры и вес

Область применения

Погружной насос Малыш имеет невысокую цену, пригоден для перекачки чистой воды. Сильно загрязненную воду им лучше не качать — быстро сгорит. Применяют его в следующих случаях:

  • для полива огорода;
  • для набора воды в накопительные емкости;
  • для водоснабжения дома, но с определенными ограничениями (об этом чуть ниже).

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подходит он для раздачи воды из емкостей. Можно его использовать и для скважин, но с оговорками. Так как тип насоса вибрационный, он создает колебания в толще воды, поднимая мельчайшие частицы (ил, глину, песок) со дна и всасывая их. Если в случае с колодцем это ничем, кроме непрозрачной воды не грозит, то при использовании насоса Малыш в скважине она может быстрее заилится. Во всяком случае таково распространенное мнение.

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Производители в рекомендациях к использованию указывают минимальный диаметр колодца или скважины — 90-100 см, некоторые модели (Малыш 3) могут работать в источниках диаметром 70-75 см. Тем не менее, используют их и в очень узких скважинах. Главное, чтобы он туда прошел. Но при этом он бьется о стенки скважины, создавая дополнительную вибрацию, и грозя расколотить обсадную трубу или повредить собственный корпус. Чтобы уменьшить биения на корпус надевают резиновые кольца (на фото выше). Они решают проблему.

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

  • В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
  • Малыши производятся и в Климовске Московской области.
  • В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
  • В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
  • Агрегаты Ручеек выпускают в Могилеве (Беларусь).

Разные названия и фирмы, некоторые отличия в характеристиках , но все это погружные вибрационные насосы типа Малыш

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.

Технические характеристики

Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.

Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%.

Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит. Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).

Длина электрического кабеля может быть от 10 метров до 40

Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.

НазваниеЗабор водыЗащита от холостого хода / перегреваМощностьПроизводительностьВысота подъемаДиаметрГлубина погруженияЦена
Малыш-М П 1500 ТопольВерхнийнет/да240 Вт24 л/мин60 м99 мм3 м1741 руб (пластик)
Ручеёк-1 МогилевВерхнийнет/нет225 Вт18 л/мин72 м110 мм1459 руб (шнур 10 м)
PATRIOT VP-10В (США/Китай)Верхнийнет/нет250 Вт18 л/мин60 м98 м7 м1760 руб (длина кабеля 10 м)
БЕЛАМОС БВ012 (Россия/Китай)Нижнийнет/нет300 Вт16,6 л/мин70 м100 мм3 м2110 руб (шнур 10 м)
Малыш-М 1514 ТопольВерхнийнет/да250 Вт25 л/мин60 м98 мм3 м2771 руб (металл, шнур 40 м)
Калибр НВТ-210/10 (Россия/Китай)Верхнийнет/нет210 Вт12 л/мин40 м78 м10 м1099 руб (шнур 10 м)
Зубр МАСТЕР Родничок НПВ-240-10Верхнийнет/нет240 Вт24 л/мин60 м100 м3 м1869 руб (шнур 10 м)
QUATTRO ELEMENTI Acquatico 250Верхнийнет/нет250 Вт17,5 л/мин75 м100 м2 м2715 руб (шнур 10 м)
Водолей-3 (Лепсе)Верхнийнет/есть265 Вт26 л/мин40 м98 мм1900 руб (шнур 10 м)
Малыш 25 м (Курск)НИжнийда/нет250 Вт7,1 л/мин40 м1920 руб (шнур 25 м)

Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине. Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют.

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

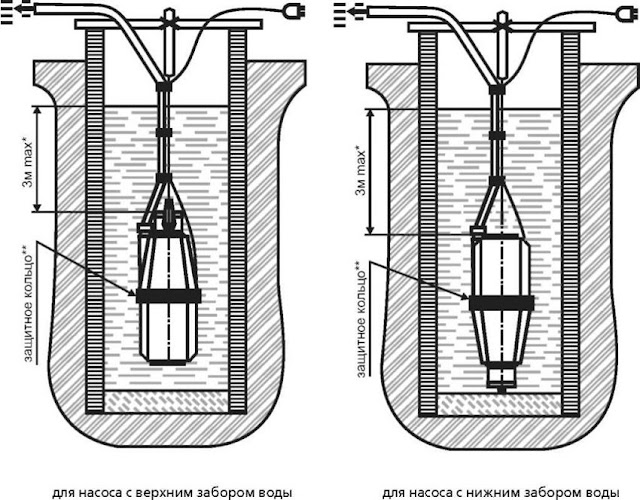

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

  • когда он поднят вверх, контакты замкнуты, питание подается;
  • когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
  • вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

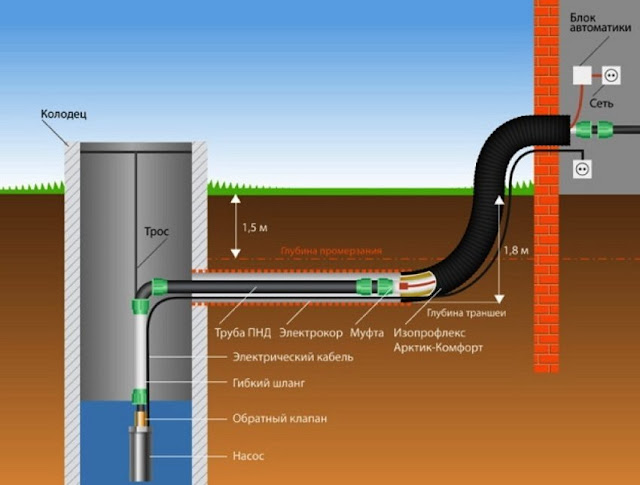

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

  • Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
  • Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
  • При эксплуатации с гидроаккумулятором выставить минимальное давление.
  • Установить защиту от сухого хода.
  • Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.


Насос вибрационный электрический Малыш

Насосы Малыш относятся к широко распространенным на рынке вибрационным видам, производителями которых являются более десятка российских и зарубежных фирм. Хорошо известны их аналоги: Вихрь, Родничок, Ручеек (Беларусь), Беламос, Unipump, Зубр, Калибр, RedVerg и Patriot (Китай), украинские Водолей, Урожай и Днипро, большое количество помп с российскими брендами производится в Китае.

Все вибрационные электронасосы практически ничем не отличаются конструктивно, имеют одинаковые материалы изготовления и низкую стоимость (от 20 у.е.). Малыш является одним из наиболее бюджетных вариантов со средним сроком службы 2,5 года и временем эксплуатации около 1000 часов.

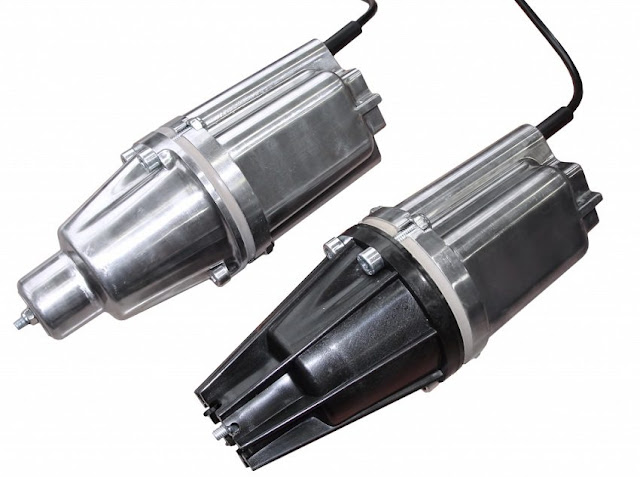

Рис. 1 Погружной насос Малыш

Область применения электронасосов Малыш

Вибрационные насосы Малыш находят в быту наиболее широкое применение по сравнению с другими видами из-за своей способности хорошо работать с замутненной водой, подавать ее с больших глубин или на большие расстояния в объеме, достаточном для большинства хозяйственных нужд. Основные области применения помп Малыш:

  • Полив приусадебных участков, огородов, садов из природных источников или заранее наполненных бочек.
  • Водозабор из колодцев и скважин для индивидуального водоснабжения.
  • Для дренажных работ в случае откачки воды из затопленных помещений, очистки скважин и колодцев.

Устройство электронасоса Малыш

Принцип работы вибрационной помпы основан на колебаниях якоря электромагнитной катушки с удвоенной частотой при подаче на ее обмотки переменного напряжения.

Основными узлами вибрационной помпы Малыш являются электрический привод, вибрационная система подачи воды и корпус, состоящий из двух частей (9 и 3), соединенных при сборке четырьмя винтами.

Электропривод выполнен в виде электромагнитной системы, состоящей из металлического сердечника 1 и двух катушек 2, герметично залитых эпоксидной смолой в корпусе 3 вместе с электрическим кабелем.

Вибрационная система помпы включает в себя амортизирующую прокладку 6, с которой через муфту 7 связана диафрагма 12, посаженная на упор 8 и шток 5. К штоку методом запрессовки присоединен массивный металлический якорь 4 с одной стороны, соприкасающийся с сердечником электромагнитной катушки, в другую сторону вмонтирован поршень 11.

Амортизатор и диафрагма реализуют возвратно-поступательное направление поршня, удерживая его по центру оси насоса, и герметично закрывают электрическую систему, препятствуя попаданию воды на катушки.

Обратный клапан, установленный на входе помпы, организует ее работу за счет пропуска воды при возвратном движении поршня, и выталкивания жидкости через выходной патрубок при поступательном движении, при этом происходит закрывание всасывающих отверстий.

Рис. 3 Основные узлы помпы Малыш

Основные технические характеристики вибрационных помп Малыш

Вибрационный насос Малыш выпускается в нескольких модификациях, его основные параметры, общие для всех моделей следующие:

  • Класс защиты от поражения электрическим током — I или II. Это означает, что для устройств I класса заземление металлических частей корпуса и рабочих узлов, находящихся не под напряжением, осуществляется за счет вилки с заземляющим контактом, приборы оснащаются трехжильным шнуром питания.

Во II классе приборов изоляция усилена (двойная) и заземление не требуется (на маркировке обозначается двумя вложенными квадратами), имеют двухжильный питающий кабель.

  • Максимальная глубина погружения помп под воду составляет не более 3-х метров.
  • Перекачиваемая жидкость не должна быть химически агрессивной, допускается доля механических частиц до 0,01% по массе.
  • Допустимая максимальная температура рабочей среды — +35 С.
  • Максимальный напор вибрационных помп составляет 60 м., это позволяет подавать воду на расстояние до 100 метров по горизонтали.
  • Малыш может работать как скважинный насос, подавая воду из источников с диаметром обсадных труб более 80 мм.
  • Номинальная подача насосов составляет 0,43 м.куб./ч., максимальный объем перекачиваемой воды (без напора) — 1,5 м.куб./ч.
  • Потребляемая мощность составляет 240 Вт. или 180 Вт.
  • Длина кабеля в каждой модели может быть разной, стандартный размер — 10, 16, 25, 32 или 40 м.

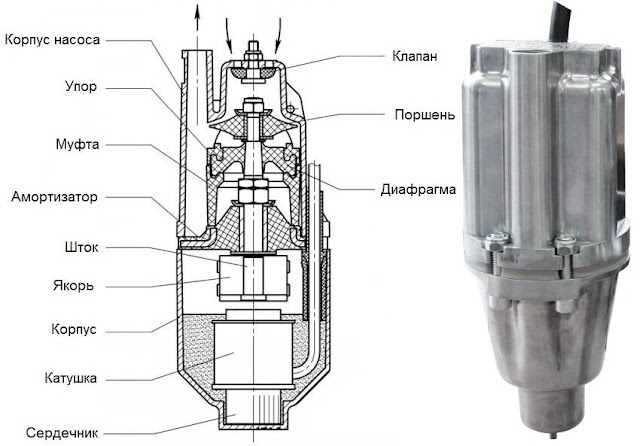

Рис. 4 Внутреннее устройство вибрационной помпы

Отличительные особенности разных моделей Малыш

Малыш имеет несколько модификаций и буквенных обозначений в маркировке, которые имеют следующее значение:

  • Малыш — типовой насос с нижним забором воды.
  • Малыш М — аналогичен по параметрам типовой модели, имеет верхний забор воды.
  • Малыш-3 — насосы Малыш для скважин диаметром от 80 мм., имеют малый вес и диаметр (2 кг. и 76 мм. соответственно). Устройства с верхним забором жидкости и более низкими техническими характеристиками (напор 20 м.).
  • к — буква в маркировке означает наличие встроенной термозащиты обмотки.
  • п — часть корпуса для забора воды выполнена из пластмассы.

Рис. 5 Установка Малыш в поверхностный источник

Установка насосов Малыш

При подготовке насосов к работе и при их эксплуатации необходимо соблюдать следующие правила:

  • Электронасосы Малыш рассчитаны на непрерывную работу не более 2-х часов с 20-минутными перерывами, общее время работы не должно превышать половину суток.
  • Насосом запрещено перекачивать жидкости с камнями, мусором, грязью и содержанием нефтепродуктов, во время работы нельзя перекрывать подачу.
  • К электронасосу разрешено подсоединять только гибкие шланги внутреннего диаметра 18 — 22 мм. с креплением к патрубку проволокой или хомутами, в случае использование жестких пластиковых или металлических труб их подсоединение к гибким шлангам необходимо производить на расстоянии не менее 2-х метров.
  • Электронасосы крепятся только на капроновом тросе (металлический может привести к разрушению проушин), при заборе воды с небольших глубин (до 5 м.) из колодцев или скважин помпу подвешивают на пружинящие резиновые подвески.
  • При установке помпы ее шнур питания, трос и напорный шланг связывают изолентой с шагом 1 — 2 метра.

Рис. 6 Глубинный насос Малыш — схема установки в колодец

Вибрационные помпы Малыш являются бюджетными устройствами, способными выполнять в бытовом хозяйстве широкий круг задач. При правильной установке и эксплуатации (крепеж корпуса лучше дополнить пружинными шайбами и заменить болты нержавеющими) электронасос прослужит больше своего среднего срока службы в 2,5 года.

Погружной насос «Малыш»: технические характеристики, установка

Не все частные дома, а тем более дачи, подключены к центральному водопроводу, поэтому перед владельцами остро стоит вопрос об обеспечении своего хозяйства водой. Решить проблему поможет погружной насос «Малыш», который хотя и обладает скромными характеристиками, но на полив огорода и доставку воды из озера, колодца или реки его вполне хватит. К тому же стоит прибор недорого и доступен практически каждой семье.

Общие сведения

Насос «Малыш» используется только для закачки чистой жидкости. Если перекачивать слишком загрязнённую воду, он может быстро выйти из строя. Применяют его для следующих целей:

  • набор воды в накопительные резервуары;
  • полив садово-огородных участков;
  • водоснабжение дачи, частного дома, коттеджа.

Электронасос «Малыш» способен перекачивать жидкость из ближайшего водоёма (озёра, реки, пруда), а также из колодца. Его также можно использовать для раздачи жидкости из резервуара или скважины. В последнем случае есть некоторые нюансы. Дело в том, что по своему типу «Малышок» относится к вибрационным приборам. При работе он создаёт колебания, в результате чего мелкие частицы (песок, глина, ил) поднимаются со дна и всасываются в аппарат. Если такое случится с колодцем, максимум, чем это может грозить — помутнением колодезной жидкости. А вот в скважине прибор может вскоре заилиться.

Сам по себе агрегат компактный — до 255 мм, весит около 3,4 кг. Продуктивная работа этого аппарата возможна лишь при условии небольшого количества механических примесей (до 0,01%). Перекачивание жидкости из рек с большим содержанием песка, а также из слишком заиленных источников требует использования системы фильтрации параллельно с насосом «Малыш».

Характеристики моделей

На рынке присутствует три основные модификации «Малыша», которые в незначительной степени различаются между собой по техническим характеристикам, а также системой забора жидкости (нижняя и верхняя). В связи с этим такие аппараты имеют различную сферу применения.

Классический вариант

В базовой модификации всасывающий патрубок погружного насоса «Малыш» расположен снизу. Благодаря этой особенности аппарат показывает высокую эффективность при выполнении следующих задач:

  • подача жидкости из открытых источников (река, озеро и т. д. ), располагающихся на дальних расстояниях;
  • откачка воды из затопленных подвалов и цокольных этажей.

Из недостатков насоса «Малыш» с нижним забором воды можно отметить попадание внутрь твёрдых частиц (например, песка), что может привести к поломке насоса. В связи с этим при подъёме жидкости из загрязнённых источников необходимо пользоваться фильтровальными установками.

Аппарат с маркировкой «К» — это тот же базовый вариант, но он имеет встроенную функцию дополнительной термозащиты: при перегреве срабатывает специальное реле, и насос отключается. Наличие такой функции позволяет оставлять работающий насос на длительное время, не волнуясь, что он перегорит.

По маркировке «П» можно определить, что корпус насоса пластмассовый. Если знака нет, значит, он алюминиевый. Второй вариант считается более надёжным, хотя его стоимость ненамного превышает пластиковые модели.

В такой ситуации лучше не экономить, поскольку пластмассовый корпус быстро трескается, из-за чего в негодность приходит и сам аппарат.

Другие модификации

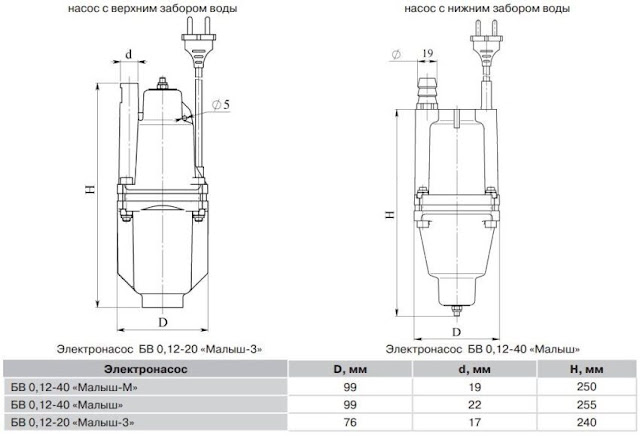

В двух других моделях «Малыш-3» и «Малыш-М» патрубок расположен вверху резервуара. Такие электронасосы с верхним водозабором чаще всего используются для подъёма жидкости из подземных источников. Кроме того, их можно эксплуатировать в условиях сильнозагрязнённых водоёмов, поскольку в них не попадают донные отложения. Эти модели имеют существенное преимущество перед классическим вариантом: агрегату не страшен перегрев, так как он лучше охлаждается. Питание подаётся от обычной сети. Погружать агрегат необходимо на глубине до трёх метров.

Все модели имеют производительность в 430 л/ч. При этом напор у моделей «Малыш-М» и «Малыш» соответствует 40 м (максимум — 60 м), у варианта «Малыш-3» — 20 м (максимум — 25). Без напора насос может поднять 1500 л.

Мощность и размеры моделей также различаются. Так, вариации с литером «М», а также базовая модель имеют мощность в 240 Вт при весе 3,4 кг и длине корпуса 25,5 см. Мощность агрегата «Малыш-3» составляет всего 185 Вт, его масса — 2 кг, длина — 24 см. В связи с этим прибор чаще всего используется для подъёма воды из колодцев с диаметром от 8 см, а также из небольших скважин.

Ещё одним немаловажным параметром, который следует учитывать при покупке насоса, является класс электрозащиты. Если показатель не указан, значит, устройство имеет 2 класс защиты. Такие аппараты снабжены усиленной изоляцией. В комплекте присутствует двужильный кабель. Модели первого класса дополнительно оснащены трёхжильным шнуром с заземлением.

Устройство и принцип действия

Прибор состоит из герметичного прочного корпуса, внутри которого находятся две катушки, вибратор и электрический кабель, приводящий в действие сердечник. В нижней или верхней части (зависит от модели) корпуса находится клапан, который закрывает входные отверстия и обеспечивает свободный приток/отток жидкости при отсутствии давления.

Поршень и якорь приводятся в действие посредством силы переменного тока и совершают механические движения, одновременно выталкивая жидкость.

К насосу присоединяют гибкий шланг, диаметр которого должен быть не менее 1,8 см. Вода может подниматься и по трубам (пластмассовым или металлическим), но в этом случае к прибору всё равно крепится шланг длиной не менее 2 м. Затем к нему прикрепляют патрубок, воспользовавшись хомутом. Если планируется зимняя эксплуатация прибора, то с целью обеспечения свободного оттока воды и предотвращения замерзания в шланге вблизи корпуса проделывают отверстие диаметром около 1,5 мм. Летом эту дыру можно заклеить изолентой.

Длина электрического кабеля определяется расстоянием от источника воды до розетки. В комплекте с вибронасосом идёт шнур питания длиной 6−40 м (точная протяжённость указана в инструкции).

Все три шнура (синтетический трос, резиновый шланг и электрический кабель), идущие от прибора, в нескольких местах соединяют между собой при помощи скотча с интервалом в 1−2 м. При этом первое соединение должно располагаться на высоте не более 0,2 м от корпуса.

Установка в скважине или колодце

Для подвешивания погружного насоса используют только синтетический трос, поскольку проволока или металлический канат от вибрации быстро разрушаются. Их можно применять только в случае, если внизу привязан трос из синтетики.

В верхней части корпуса есть проушины, сквозь которые продевается конец троса и тщательно фиксируется. Привязывать агрегат нужно таким образом, чтобы расстояние от узла до корпуса было не менее 10 см. В противном случае узел может засосать внутрь. Чтобы трос не распустился, обрезанный край оплавляют.

Малютка во время работы вибрирует. При его соприкосновении со стенками колодца или обсадной трубы может повредиться корпус, что приведёт к поломке самого устройства.

Чтобы этого не допустить, перед установкой глубинного прибора и его погружением в скважину на корпус надевают резиновое кольцо, которое обеспечит дополнительную защиту и смягчит возможные удары.

Агрегат опускают в воду, следя при этом за его правильной установкой. Он должен висеть прямо и не касаться стенок. Сверху необходимо соорудить перекладину и прикрепить к ней специальную подвеску из медицинского жгута, резинового шланга или другого прочного эластичного материала. Это позволит снизить уровень вибрации во время работы насоса. Верхний конец троса присоединяют к подвеске таким образом, чтобы обеспечить хорошее натяжение.

Электрический кабель, наоборот, натягивать не нужно. Он должен свободно размещаться на планке.

Приобретённое в магазине устройство полностью готово к эксплуатации, поэтому перед использованием насос не нуждается в дополнительной смазке.

Если в инструкции указано, что прибор имеет I класс защиты, необходимо обеспечить заземление розетки. Включать агрегат можно сразу после погружения в колодец, скважину или водоём.

Во избежание повреждений в процессе эксплуатации насос с нижним расположением патрубка располагают на расстоянии не менее 1 м от поверхности дна. Прибор с верхним забором можно опустить ниже, но его корпус также не должен касаться дна. Если требуется откачка жидкости из затопленных подвалов или подъём воды из мелких водоёмов, допускается расположение насоса на самом дне. В этом случае необходимо подложить под него кусок резины либо обернуть корпус плотной тканью.

Продолжительная и бесперебойная эксплуатация

Цена на погружные насосы «Малыш» небольшая, но и работают они не так уж долго — всего 2−3 года. Для снижения себестоимости при изготовлении используются дешёвые материалы. Но продлить срок эксплуатации всё же можно, если сразу после приобретения агрегата, а также в процессе его работы принять некоторые меры:

  • Установленные на приборе винты быстро разбалтываются, что приводит к поломке штока. Поэтому сразу после покупки необходимо их заменить на более длинные и дополнить контргайками.
  • Питание подавать лучше через стабилизатор.
  • Устройство нужно обеспечить дополнительной защитой от сухого хода.
  • Не реже одного раза в месяц советуется проводить осмотр насоса. Если он используется для перекачки загрязнённой жидкости, его следует периодически разбирать и промывать.

Некоторые из этих мероприятий потребуют дополнительных затрат. К примеру, стоимость стабилизатора сравнима с ценой самого насоса, но всё же стабильное напряжение обеспечит лучшую работу устройства. А вот поменять крепления нужно обязательно, тем более что это почти ничего не стоит.

При отсутствии стабилизатора необходимо контролировать сетевое напряжение. При малейших скачках прибор надо отключать от сети. Также следует постоянно следить за качеством поднимаемой воды, так как одной из основных причин поломки насосов является проникновение в механизм различного мусора и песка.

Такая проблема появляется не только при работе насосов с нижним забором, когда внутрь проникают донные отложения. Причиной поломок может стать и просто грязная вода, попавшая через верхний патрубок. Поэтому для защиты погружного агрегата рекомендуется использовать фильтры, которые препятствуют проникновению мельчайших частичек внутрь резервуара. Это не только продлит срок службы агрегата, но и обеспечит перекачку очищенной от разных примесей воды.

Погружное устройство «Малыш» — простой в эксплуатации и обслуживании прибор, не требующий значительных затрат на приобретение. Конечно, он не отличается высокой производительностью и не может полностью заменить собой центральный водопровод, но для полива огорода и мелких хозяйственных нужд этот насос вполне пригоден. С его помощью можно организовать подачу жидкости из открытых водоёмов, колодцев или скважин. При надлежащем уходе насос «Малыш», технические характеристики которого позволяют использовать прибор для различных нужд, способен прослужить намного дольше указанного в инструкции срока.

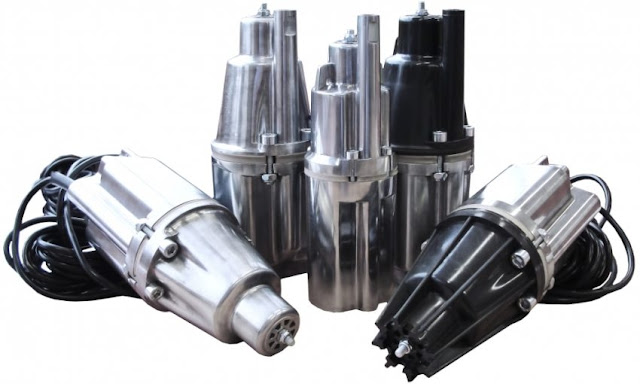

Вибрационный погружной насос «Малыш» — обзор в фото

Полить огород, закачать воду в резервуар из колодца, реки, озера либо даже из скважины — все это может погружной насос Малыш. Что приятно, стоит он совершенно незначительно, правда и свойства имеет умеренные, но для полива огорода либо обеспечения водой пары кранов его хватит.

Имеет умеренные размеры и вес

Погружной насос Малыш имеет невысокую стоимость, подходящ для перекачки незапятанной воды. Очень грязную воду им лучше не качать — стремительно сгорит. Используют его в последующих вариантах:

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подступает он для раздачи воды из емкостей. Можно его применять и для скважин, но с обмолвками. Потому что тип насоса вибрационный, он делает колебания в толще воды, поднимая мелкие частички (ил, глину, песок) со дна и всасывая их. Ежели в случае с колодцем это ничем, не считая непрозрачной воды не угрожает, то при использовании насоса Малыш в скважине она может резвее заилится. Во всяком случае таково распространенное мировоззрение.

Чтоб в скважине либо колодце погружной насос Малыш не бился о стены, на его корпус надевают резиновые рессоры

Производители в наставлениях к использованию указывают малый поперечник колодца либо скважины — 90-100 см, некие модели (Малыш 3) могут работать в источниках поперечником 70-75 см. Все же, употребляют их и в чрезвычайно узеньких скважинах. Основное, чтоб он туда прошел. Но при всем этом он бьется о стены скважины, создавая доп вибрацию, и грозя расколотить обсадную трубу либо разрушить свой корпус. Чтоб уменьшить биения на корпус надевают резиновые кольца (на фото выше). Они решают делему.

Заглавие «Малыш» и «Ручеек» издавна стало нарицательным. Так сейчас именуют маленькие погружные вибрационные насосы. Вначале производили их только в Рф либо в ближнем зарубежье, но сейчас на рынке предостаточно и китайских «Малышей». Вообщем в Рф есть несколько производителей схожих насосов:

Другие марки — китайские. Как найти? Пристально разглядывать упаковку и паспорт. Ежели это русский производитель, непременно должен быть адресок, заглавие компании, список сервисных служб и т. п. Ежели таковой инфы нет, это изделие родом из КНДР.

Как уже гласили, погружные насосы Малыш имеют маленькую мощность — в главном около 250 Вт, другими словами сделать высочайшее давление он не способен. Их копии с иными наименованиями можно отыскать незначительно наиболее массивные.

Что еще принципиально — высота подъема — это на какое расстояние может перекачиваться вода. В технических свойствах она обязана быть больше той, которая для вас нужна приблизительно на 20%.

Направьте внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с вероятными маленькими отклонениями порядка 5%, но реалии таковы, что в сети быть может и 240 В, а при таком напряжении насос с таковыми чертами сгорит. Выход — ставить стабилизатор либо находить модель с наиболее высочайшим рабочим напряжением (снижение от рабочего не так плохо сказывается на работе — снижается мощность).

Длина электронного кабеля быть может от 10 метров до 40

Важен еще таковой показатель, как производительность. Он обычно указывается в литрах за минуту либо за секунду. Эта величина указывает, сколько воды агрегат в состоянии перекачать в обычных критериях. Для данного вида оборудования эта цифра совершенно невелика — порядка 400 мл/сек. Таковой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг либо кран в доме. На что-то большее он без доп оборудования не способен.

Заглавие Забор воды Защита от холостого хода / перегрева Мощность Производительность Высота подъема Поперечник Глубина погружения Стоимость
Малыш-М П 1500 ТопольВерхнийНет/да240 Вт24 л/мин60 м99 мм3 м1741 руб (пластик)
Ручеёк-1 МогилевВерхнийНет/нет225 Вт18 л/мин72 м110 мм1459 руб (шнур 10 м)
PATRIOT VP-10В (США/Китай)ВерхнийНет/нет250 Вт18 л/мин60 м98 м7 м1760 руб (длина кабеля 10 м)
БЕЛАМОС БВ012 (Наша родина/Китай)НижнийНет/нет300 Вт16,6 л/мин70 м100 мм3 м2110 руб (шнур 10 м)
Малыш-М 1514 ТопольВерхнийНет/да250 Вт25 л/мин60 м98 мм3 м2771 руб (сплав, шнур 40 м)
Калибр НВТ-210/10 (Наша родина/Китай)ВерхнийНет/нет210 Вт12 л/мин40 м78 м10 м1099 руб (шнур 10 м)
Зубр МАСТЕР Родничок НПВ-240-10ВерхнийНет/нет240 Вт24 л/мин60 м100 м3 м1869 руб (шнур 10 м)
QUATTRO ELEMENTI Acquatico 250ВерхнийНет/нет250 Вт17,5 л/мин75 м100 м2 м2715 руб (шнур 10 м)
Водолей-3 (Лепсе)ВерхнийНет/есть265 Вт26 л/мин40 м98 мм1900 руб (шнур 10 м)
Малыш 25 м (Курск)НИжнийДа/нет250 Вт7,1 л/мин40 м1920 руб (шнур 25 м)

Любая разновидность насосов представлена с разной длиной электронного шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также отыскать разновидности с защитой от сухого хода, но можно сделать ее без помощи других (смотрите ниже).

Установка в колодце либо скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Железный трос либо проволока стремительно разрушаются от вибрации. Их внедрение может быть, ежели понизу — более 2-х метров — привязан синтетический трос. Для его закрепления в высшей части корпуса имеются проушины. В их продевается конец троса и кропотливо закрепляется. Узел размещается не ниже чем в 10 см от корпуса насоса — чтоб его не засосало вовнутрь. Обрезанные края оплавляются, чтоб трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний поперечник должен быть чуток меньше (на пару мм) поперечника патрубка. Очень узенький шланг делает доп нагрузку, из-за чего же агрегат резвее перегорает.

Допускается установка гибких резиновых либо полимерных шлангов, также пластмассовых либо железных труб пригодного поперечника. При использовании труб насос к ним подключается кусочком гибкого шланга длиной более 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется при помощи железного хомута. Обычно здесь возникает неувязка: от неизменных вибраций шланг соскакивает. Чтоб этого не происходило, внешную поверхность патрубка можно обработать ратфилем, придав ей доп шероховатость. Также можно проточить канавку под хомут, но очень не увлекайтесь. Применять лучше хомут из нержавейки с насечками — он присваивает доп твердость креплению.

Хомут лучше брать таковой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают совместно, устанавливая перетяжки. 1-ая ставится на расстоянии 25-30 см от корпуса, все другие с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластмассовых хомутов, кусков синтетического шпагата и т. п. Внедрение железной проволоки либо хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга либо сам шпагат.

На оголовке колодца либо скважины устанавливается перекладина, за какую будет крепиться трос. 2-ой вариант — крюк на боковой стене.

Приготовленный насос аккуратненько опускается на требуемую глубину. Вот здесь тоже появляются вопросцы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-1-х, от зеркала воды до вершины корпуса расстояние обязано быть менее чем глубина погружения данной модели. Для «Малыша» компании Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-2-х, до дна колодца либо скважины обязано быть более метра. Это для того, чтоб не очень баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не сплавом (даже в оболочке)

Ежели погружной насос Малыш устанавливается в колодец, он не должен касаться стенок. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине. Направьте внимание: вся масса обязана приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют.

Установка в неглубоком колодце

При маленький глубине колодца, когда длина троса наименее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Идеальный вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Внедрение пружин не нужно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его подобна — надеть шланг, скрепить все стяжками. Лишь потом корпус нужно обернуть резиновым листом шириной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

Опосля того, как насос опущен под воду, его можно включать и эксплуатировать. Он не просит каких-то доп мероприятий (заливки и смазки). Остужается он с помощью прокачиваемой воды, конкретно поэтому включения без воды очень плохо на него влияют: мотор перегревается и может перегореть.

В неких моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это чрезвычайно нужная функция, предотвращающая перегорание мотора. При долговременной работе либо при нарушениях эксплуатационных критерий встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некое время реле приходит в начальное состояние и работа возобновляется.

Еще вариант защитных колец

Ежели ваш насос отключился по перегреву, лучше сходу узнать причину. Отключение быть может вызвано отсутствием воды, завышенным напряжением. Ежели так, запускать оборудование необходимо лишь когда все придет в норму. Еще одна вероятная причина — забился поглощающий патрубок. С сиим можно биться лишь достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, ежели у вас насос забился, вы уже нарушили правила эксплуатации — он подходящ для перекачки лишь незапятанной воды.

Защита от сухого хода

Потому что почти все модели Детей опускать ниже 3-х метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода завершится, а насос будет продолжать работать и в итоге перегорит. Чтоб избежать данной ситуации можно установить датчик уровня воды. Это датчик-поплавок, который именуют еще «лягушка». Работает он до боли просто:

Поплавковый датчик уровня воды

Стоит таковой датчик — наименее 1 т. р., устанавливается просто — в разрыв питающего кабеля, зато полезность от него большая.

Работа с гидроаккумулятором

Вообщем, вибрационные погружные насосы не созданы для работы в связке с гидроаккумулятором. Они не могут создавать довольно высочайшее давление. Но… при определенных критериях они работают. Схема сборки обычна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для обычной работы на конце погруженного в воду шланга устанавливается оборотный клапан (чтоб вода не стекала назад в колодец). Очередное условие — гидроаккумулятор должен быть значимой емкости (100 либо 150 л.).

Схема водоснабжения личного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, по другому Малышу не хватит мощности. Но даже при маленьком давлении работать все будет от силы несколько лет, но быстрее — год-полтора.

Что сделать, чтоб работал подольше

Насосы типа Малыш стоят чрезвычайно незначительно, да и служат недолго — около 2-3 лет. При их производстве употребляются дешевые материалы — для понижения себестоимости. Ежели сходу опосля покупки провести некие мероприятия, также проводить постоянные «техосмотры», можно существенно продлить срок эксплуатации. Итак, что можно сделать:

Некие из мероприятий накладны. К примеру, стабилизатор стоит приблизительно также либо даже больше этого насоса, но его можно применять и с иными типами, а они все будут лучше работать при размеренном напряжении. А вот поменять болты — это главный момент, который требуется выполнить.

Сантехник .

Телефон Сантехника 8 (499) 340-12-26 e-mail mossantehservis@mail.ru

понедельник, 2 июля 2018 г.

Обзор погружного вибрационного насоса Малыш

  • Устройство оросительной и поливной системы на садовом участке, полив полей и орошение посадок, кроме того, оборудование можно эффективно использовать для откачки воды из искусственного водоема или, наоборот, его наполнения;
  • Закачка воды из скважины или колодца в водопроводную систему или специальные емкости, с помощью данного насоса можно легко обеспечить водой все точки забора на дачном участке среднего размера;
  • Откачка воды из подвалов и подсобных помещений в случае затопления. Компактные габариты, простота подключения и эксплуатации оборудования отлично подходят для этих целей.

Обратите внимание! Выбирая насос для дачного участка или садово-огородного хозяйства, обращайте внимание на чистоту воды, в которой нужно будет применять оборудование. Для загрязненных водоемов и емкостей лучше приобрести модель с верхним забором, во избежание риска случайных поломок.

  • 1 — насос
  • 2 — защитное кольцо
  • 3 — хомут
  • 4 — трос (шнур) капроновый
  • 5 — связка
  • 6 — шланг
  • 7 — шнур питания
  • 8 — пружинящая подвеска
  • 9 — перекладина
  • рабочее напряжение – 220Вт;
  • производительность – 432 л/с;
  • наличие верхнего и нижнего отверстий для забора воды;
  • рабочая глубина – до 40 м;
  • мощность – 245 Вт.

  • Сам насос и электрический двигатель заключены в монолитный герметичный блок, что полностью исключает попадание внутрь воды.
  • Номинальная мощность работы ниже, чем у базовой модели, и составляет всего 165 Вт. Этого вполне хватает для работы в небольшой скважине.
  • Агрегат выдает 0,432 м³/час при напоре 20 м.
  • Вес устройства не превышает 3 кг.

Обратите внимание! Выбирая модель насоса Малыш, учитывайте особенности резервуара, в котором вы планируете его использовать. Иногда достаточно приобрести самую простую базовую модель, а иногда лучше сразу купить вариант со встроенными модификациями.

Обратите внимание! Мощность вибрационного насоса Малыш, в зависимости от модели, колеблется от 185 до 240 кВт

Обратите внимание! Не стоит считать, что для насоса Малыш с верхним забором воды фильтр не нужен. Мусор в механизм может попадать не только со дна резервуара, но и просто из воды, поэтому установка фильтра будет нелишней для любой модели.

  • При монтаже насоса для колодца Малыш оборудование нужно закреплять не ниже, чем на расстоянии 1 м от дна резервуара. Так вы сведете к минимуму попадание в механизм мусора со дна.
  • Техника с клапаном в верхней части может быть установлена на дно резервуара, так как такое устройство исключает попадание мусора со дна.

Обратите внимание! Подключение насоса к электросети осуществляется только после окончания всех монтажных работ.

  • Перед тем как начать разбирать насос для воды для дачи Малыш, следует сделать на корпусе насечки, которые будут отмечать взаимное расположение частей. Это облегчит сборку после окончания ремонта;
  • Затем нужно по очереди ослабить каждый из винтов, которые соединяют между собой части корпуса. Обычные винты можно при сборке заменить на болты с перпендикулярными прорезями или же на винты под шестигранный ключ. Для того чтобы ослаблять винты было проще, корпус можно сжать тисками в местах уступов под винты;
  • После снятия корпуса погружного вибрационного насоса Малыш, необходимо установить поршневой диск — это очень важный момент, так как установка должна осуществляться строго параллельно седлу.

Обратите внимание! Чтобы точно контролировать параллельность установки поршневого диска – используйте штангенциркуль.

  • Ослабление контргайки в устройстве насоса Малыш. Если гайка на регулировочном винте, который располагается в месте забора воды, ослаблена, то ее достаточно просто подкрутить, регулируя таким образом, эффективность работы агрегата.
  • Выход из строя качающего штока. Одна из самых серьезных неисправностей, так как шток находится в соседнем узле и его очень сложно заменить без специализированного оборудования. Исправить такую поломку можно либо в специализированном сервисном центре, либо имея в своем распоряжении второй поломанный насос с другим типом неисправности. Во втором случае вам достаточно снять с насоса-донора исправный узел и установить его на оригинальное устройство.
  • Поломка качающей манжеты. Чтобы обнаружить данный тип неисправности, нужно полностью разобрать агрегат. Качающая манжета выглядит как два небольших блюдца, которые расположены донышками друг к другу. Данная запчасть стоит совсем недорого и легко заменяется своими силами.

Обратите внимание! Если вы хотите использовать насос для создания полноценной насосной станции, то лучше всего приобретать модель со всеми дополнительными возможностями, то есть с автоматической защитой, реле и обратным клапаном.

Читайте также:  Простые шторы своими руками: технология изготовления
Ссылка на основную публикацию
