Как отапливать помещение при помощи водорода

Водородный котел – мифы, реальность и перспективы

Водородный котел – устройство для обогрева дома, которое в качестве топлива использует газ водород. Так как этот газ в чистом виде в природе не встречается, водородные котлы оборудованы специальным устройством для выработки водорода из дистиллированной воды.

Водородный котел для отопления частного дома – одно из тех решений, которое сегодня привлекает к себе большое внимание. На «полях» интернета можно найти много предложений, сулящих обладателям такого оборудования огромные блага, например, радикальное снижение «счетов за отопление». Так ли это на самом деле, и что может, а что не может современный бытовой водородный котел, читайте в нашем обзоре.

Миф о том, что водородный котел – самый экономичный способ обогреть дом

Часто можно услышать, что водородный котел есть наиболее экономичный способ отопления для частного дома. Обычно для обоснования этого тезиса применяются ссылки на высокую теплоту сгорания водорода – более чем в 3 раза выше, чем у природного газа. Из этого делается нехитрый вывод – выгоднее топить дом водородом, чем газом.

Иногда в качестве аргумента эффективности водородного котла приводится так называемый «газ Брауна» или смесь атомов водорода и кислорода (HHO), которая выделяет при сгорании еще больше тепла, и на котором работают «продвинутые котлы». После этого обоснования эффективности просто заканчиваются, оставляя возможность воображению обывателя рисовать прекрасные картинки под общим названием «отопление почти даром». Подумать только – водород и горит «теплее», и получается из практически бесплатной воды, сплошная выгода!

Воображение подогревают и новости о постоянно растущем парке автомобилей, работающих на водородном топливе, как альтернативе традиционным. Дескать, если уж автомобили «ездят» на водороде, то водородный котел – действительно стоящая вещь.

Другие публикации TopClimat.ru по теме
	Тепловые насосы для отопления вашего дома
	Теплоаккумулятор – важный элемент системы отопления комфортного и безопасного дома

Но на деле все обстоит немного сложнее. Если бы чистый водород был легкодоступным в природе элементом – все так, или почти так, и было. Но дело в том, что чистый водород на Земле не встречается – только в связанном виде, например, в виде воды. Поэтому на практике сначала водород нужно откуда-то получить, причем, с помощью энергозатратных химических реакций.

Откуда берется чистый водород

Хозяину на заметку

«Чтобы привлечь внимание к своей продукции, некоторые производители водородных котлов делают ссылки на некий “секретный катализатор” или на использование “газа Брауна” в своих устройствах».

Например, можно извлечь водород из газа метана, где водорода аж 4 атома! Только вот, зачем? Метан и сам по себе – горючий газ, зачем терять дополнительную энергию на выработку чистого водорода? Где тут энергоэффективность? Поэтому чаще всего водород извлекают из воды, которая, как всем известно, не может гореть, применяя для этого метод электролиза. В самом общем виде этот метод можно описать как расщепление молекул воды на водород и кислород под действием электроэнергии.

Электролиз давно известен и широко применяется для получения чистого водорода. На практике ни один промышленный водородный котел, пока во всяком случае, не обходится без электролизной установки или электролизера. Все бы хорошо, но эта установка требует электроэнергии. Итак, водородный котел должен в обязательном порядке потреблять энергию. Вопрос в том, каковы же эти энергозатраты?

Все разговоры о «теплоте сгорания» водорода немного уводят нас в сторону от данного вопроса, а между тем, он наиболее важен. Итак, водородный котел может быть выгоден в единственном случае – произведенная им тепловая энергия должна быть выше, чем израсходованная на работу котла.

Энергоэффективность водородного котла

Чтобы понять, получится ли у нас «на выходе» котла энергия больше, чем затраченная, просто рассмотрим внимательнее молекулу воды – в ней два атома водорода и один кислорода, которые крепко связаны между собой. Чтобы разорвать эту связь, необходимо «приложить» довольно много энергии, это и делает электролизер за счет электричества. В результате получается смесь водорода и кислорода, которые обладают потенциальной (буквально, растворенной в них) энергией, и которая может выделиться в результате процесса горения и обеспечить тепло дому. Чтобы понять, сколько же энергии получится от горения, стоит присмотреться к тому, что получится в результате горения. А получится у нас… та же самая вода, которую мы расщепляли на атомы.

Фактически, после всех этих манипуляций, в лучшем случае мы получим ровно столько энергии, сколько было потрачено на разделение исходной молекулы воды. Так как, от воды мы уходили, и к воде же и пришли. Но это – в идеальном случае, где отсутствуют неизбежные в реальности потери. Т.е. даже в идеальном случае сколько электричества мы потратим, столько тепла получим.

Дополнительные молекулы воды для расщепления тоже взять неоткуда – сколько сначала разделили, столько потом и соединим при сжигании водородно-кислородной смеси. Опять же, за вычетом потерь. Кроме того, не надо забывать, что водородный котел работает за счет дистиллированной воды, на производство которой тоже расходуется энергия. Как видно невооруженным глазом, эффективность водородного котла не может быть высокой.

Тогда встает закономерный вопрос – зачем все эти сложности с расщеплением, если существуют устройства, которые непосредственно переводят электроэнергию в тепло и называются электрические котлы? Если просто нагревать воду за счет электрической энергии, вся эта энергия практически без потерь уйдет на нагрев воды – получается выгоднее, чем через электролизное разложение и последующее «восстановление» воды сжиганием смеси водорода и кислорода с сопутствующими потерями.

Сравнение водородного котла с другими устройствами отопления

Как известно, электрический котел считается самым неэффективным отопительным устройством, иначе говоря, стоимость тепла, произведенного за счет этого устройства, будет наиболее дорогой.

Сравнение отопления с помощью теплового насоса с другими способами.

Особенности отопления на водороде

Для получения тепла в доме можно использовать различные источники энергии. Есть среди них и достаточно необычные варианты – например, водородное топливо. В настоящее время отопление водородом используется отечественными потребителями редко из-за некоторых сложностей в получении сырья.

Однако метод этот все равно считается самым экологически чистым и обеспечивает нагрев больших помещений. А расходы на такое отопление будут хотя и большими по сравнению с использованием в качестве энергоносителя газа, однако заметно меньшими по сравнению с эксплуатацией твердотопливных и электрических котлов.

Особенности водородного отопления

Впервые отопление дома на водороде было разработано итальянскими изобретателями. Созданный ими прибор практически не создавал шума и не выбрасывал в атмосферу вредные вещества. При этом температура внутри котлов была невысокой, и оборудование можно было делать не из чугуна или жаропрочной стали, а из обычного металла и даже пластика.

«Классическим», низкотемпературным вариантом отопления на водороде является выделение тепла в процессе образования воды из водорода и кислорода. Хотя существует и методика, предусматривающая обратный процесс – расщепление водных молекул для создания водородного топлива, сгорающего в котлах.

Котлам, работающим на водороде, не нужна специальная система отвода в атмосферу продуктов сгорания. Ведь в процессе выделяется только пар, безвредный для окружающей среды. А получение сырья практически не представляет особой проблемы, в отличие от таких энергоносителей, как газ, дизтопливо и пеллеты.

Расходы при использовании отопления на водороде будут идти только на электроэнергию для генератора.

Преимущества и недостатки

Распространению системы водородного отопления способствует целый ряд достоинств такого метода:

1. Экологическая чистота выбросов.
2. Работа без применения огня (только для обычных низкотемпературных систем). Так как тепло получается не при сгорании, а в результате химической реакции. Соединение водорода и кислорода приводит к получению воды, а выделившаяся при этом энергия идет в теплообменник. Температура теплоносителя при этом не превышает 40 градусов, что является практически идеальным режимом для системы «теплых полов».
3. Использование водородного топлива экономит средства владельца частного дома.

Единственный более выгодный способ в плане эксплуатации – газовое отопление, далеко не всегда доступное для загородного жилья.

Также использование водорода снижает затраты углеводородов типа нефти и газа, представляющих собой невозобновляемые ресурсы.

Правда, имеются у методики и недостатки. Во-первых, водород является достаточно взрывоопасным и, за счет этого, трудно транспортируемым веществом, хотя эта проблема существует только для низкотемпературного варианта.

Во-вторых, специалистов, способных на правильную установку таких котлов и сертификацию водородных баллонов, в нашей стране немного.

Принцип и устройство

Работа отопления на водороде основана на выделении значительного объема тепловой энергии, получаемой в результате взаимодействия кислородных и водородных молекул. Процесс характеризуется большими размерами необходимой для его протекания емкости и высоким КПД (>80%). Для правильного функционирования оборудования необходимо:

• подключение к источнику жидкости, роль которого чаще всего выполняет водородная система;
• наличие электропитания, без которого невозможно поддерживать электролиз;
• периодическая замена катализатора, частота зависит от производительности и конструкции котла;
• соблюдение требований безопасности )хотя по сравнению с газовым отоплением их намного меньше за счет протекания всех реакций внутри котла, и от пользователя необходим только визуальный контроль процесса).

Впрочем, учитывая, что создать своими руками такое оборудование, как низкотемпературная водородная установка для отопления дома, вряд ли получится, чаще всего используют альтернативный метод – получение водорода и использование его в качестве энергоносителя. Такой вариант будет доступнее по цене и обеспечит большую температуру теплоносителя в отопительной системе (такую же, как и газ).

Сборка системы

В состав систем водородного отопления входят водородные генераторы, горелки и котлы. Первый необходим для разложения жидкости на составляющие (с использованием катализаторов для ускорения процесса или без них). Горелка создает открытое пламя, а котел служит теплообменным устройством. Все это можно приобрести в соответствующих магазинах, однако та же система, созданная своими руками, как правило, работает эффективнее.

Сборку генератора водорода можно осуществить несколькими способами. Для его изготовления понадобится несколько стальных трубок, бак для расположения конструкции, широтно-импульсный генератор мощностью от 30А и выше или другой источник питания. Кроме того, при сборке не обойтись без посуды для дистиллированной воды.

Подача жидкости, из которой будет выделяться водород, осуществляется внутрь герметичной конструкции, где находятся пластины из нержавеющей стали (чем их больше, тем больше получается водорода, хотя тратится и дополнительная электроэнергия), примыкающие друг к другу.

В емкости под действием тока происходит процесс расщепления молекул воды на кислород и водород, после чего последний подается в котел, где установлена горелка. Если же ток подается не от сети, а от ШИМ-генератора, эффективность системы увеличивается.

Применяемые материалы

В системе отопления применяется, как правило, дистиллированная вода, в которую добавляют гидроксид натрия в пропорции 10 л жидкости на 1 ст. л вещества. При отсутствии или проблематичности получения нужного количества дистиллята разрешается использование и обычной воды из крана, но только в том случае, если в ее составе отсутствуют тяжелые металлы.

В качестве металлов, из которых изготавливают водородные котлы, допустимо использовать любые виды нержавеющих сталей – отличным вариантом станет ферримагнитная сталь, к которой не притягиваются лишние частицы. Хотя основным критерием выбора материала все-таки должна быть устойчивость к коррозии и ржавчине.

Для сборки аппарата обычно используются трубки диаметром 1 или 1,25 дюйма. А горелка приобретается в соответствующем магазине или интернет-сервисе.

Если правильно подобрать материалы и тщательно изучить схему отопления, изготовление установки и ее присоединение к котлу не представляет собой ничего сложного.

Целесообразность методики

Причиной установки системы отопления на водороде в частном доме может быть отсутствие в нем природного газа и наличие электроэнергии. При этом расходы на обеспечение здания теплом оказываются меньшими по сравнению с использованием электронагревательных приборов.

Кроме того, отсутствует необходимость в трубах для отвода продуктов сгорания. Получается, что водородная установка вполне может использоваться в загородных домах в качестве самостоятельного или дополнительного отопительного оборудования.

Почему не стоит рассматривать бытовой водородный котел в качестве основного

В контексте производства климатической техники, получение энергии из водорода, по сути, является очередной, можно сказать, вынужденной попыткой найти способ отопления без образования гари и углекислого газа. Проект всё ещё находится на экспериментальной стадии и пока не нашёл массового применения.

Но, учитывая, что уже сегодня есть дельцы, предлагающие новинку, которая обеспечивает теплом «почти даром», самое время начать разбираться в этом вопросе.

Читайте в статье

Что собой представляют водородные котлы отопления

Водородный котёл отопления – предназначенный для обогрева агрегат, который в качестве горючего использует водород в форме двухатомного газа (H₂).

По мнению ученых, водород является перспективным видом топлива:

• его теплотворная способность (121 МДж) гораздо выше, чем у природного газа (32 МДж), что потенциально даёт в несколько раз больше полезной энергии;
• в процессе сгорания из него выделяется обычная вода, а точнее горячий насыщенный пар, который не влияет ни на атмосферу, ни на окружающих людей;
• как химический элемент он встречается в каждом уголке планеты, на долю всех атомов приходится более 88 %, а значит ресурс, условно говоря, неисчерпаем.

Проблема в том, что водород формирует связи с любыми неметаллами, т. е. существует только в молекулярных соединениях, из которых его нужно выделять.

Большинство известных промышленных способов это сделать (пламенный пиролиз, газификация, конверсия, терморазложение, плазмохимия) требуют нагрева исходного вещества просто до невероятных температур (1000–6000 °C). Поэтому для домашнего использования остаётся единственное решение – электролиз воды.

Устройство и принцип работы

Водородный генератор (электролизёр) – специальный прибор, который при помощи высокого напряжения расщепляет воду на составляющие её компоненты.

Процесс электролиза протекает внутри отдельного гальванического блока, разведённого электродами на стороны: положительную (анод) и отрицательную (катод). Ток перемещается между ними через проводящий катализатор, буквально «разрывая» молекулу воды (Н₂О) на 1 атом кислорода (О) и 2 атома водорода (HH).

Получившийся в результате нетоксичный газ обозначается гипотетической формулой HHO и носит название газ Брауна (Browns), в честь физика Ю. Брауна.

Благодаря его открытию удалось добиться снижения температуры горения водорода, что позволило изготавливать такие котлы из легкодоступных материалов.

Конструктивное устройство (узлы) примитивного водородного котла:

• электролизёр, сепаратор, очиститель (опционально – блок водоподготовки);
• трубопровод диаметром Ø 25–32 мм (разветвление – Ø 20, конечные – Ø 16);
• панель управления и двухступенчатая система защиты на случай утечки газа;
• теплообменник и камера сгорания, «наследуемые» от стандартного котлоагрегата.

Некоторые котлы имеют модульное строение. Максимальное число таких модулей – 6 шт., при этом каждый должен функционировать независимо от других.

1 – датчик уровня воды; 2 – заливной штуцер; 3 – датчик давления; 4 – патрубки залива электролизера (каналы подачи электролита в электролизер); 5 – патрубок выхода газа/воды из электролизера (канал отвода смеси газа и воды); 6 – патрубок выхода газа из емкости (канал сбора газообразной смеси водорода и кислорода); 7 – вентиль; 8 – водный затвор; 9 – клапан-пламегаситель; 10 – температурный датчик; 11 – электролизер; 12 – вода с добавлением гидроксида натрия (NaOH) (раствор электролита); 13 – блок широко импульсной модуляции для регулирования подаваемого напряжения по току и частоте; 14 – емкость для электролита.

Поэтапный принцип работы (образование тепла) водородного котла:

1. Вода (электролитический водный раствор) попадает в электролизёр, где под воздействием электрического тока её расщепляет на атомы водорода и кислорода.
2. Далее эти газы по разным каналам переходят в химический сепаратор, где из общей массы выделяется одноатомное водородное соединение – гремучий газ HHO.
3. После очищения он направляется в камеру сгорания и там снова вступает в каталитическую реакцию окисления с кислородом (опционально – катализатором).
4. Этот процесс сопровождается высвобождением тепла (побочный продукт – вода), которое нагревает теплообменник и теплоноситель в нем, за счёт чего и происходит обогрев дома.

Поскольку камера сгорания всё равно не используется в соответствии с её первичным назначением, специалисты рекомендуют наполнять её катализатором.

В роли катализатора чаще всего выступает обычная гранитная галька. Она способствует равномерному распределению энергии и после окончания горения газа Брауна, аккумулированное ей тепло будет передаваться теплоносителю. Кроме того гранит отгораживает теплообменник от огня, что продлит срок его службы.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Требования установок к воде

Из-за низкой электропроводности воды её прямой электролиз недостаточно эффективен, поэтому часто котлы идут сразу в комплекте с блоком водоподготовки.

Наполнителем для таких контейнеров может быть почти любая щёлочь. На практике применяется раствор гидроксида калия (KOH) с электропроводностью, которая при концентрации 20–40 % достигает 0,3–0,5 Ом × см ‒1 , что в 10 7 раз больше, чем у деминерализованной воды. Иногда в основной электролит также подмешивают пентоксид ванадия (V₂O₅). Он снижает поляризацию электродов, чем упрощает работу электролизёра, но единого мнения о его безопасности пока нет.

Различные растворы добавляются в воду исключительно для минимизации электрического сопротивления, т. е. сами они не расходуются в процессе работы.

Также выпускают твёрдые электролиты на основе ионообменных мембран, в которых электропроводность обеспечивается ионами водорода или кислорода.

Для чего нужны и как применяются

Обычно энергетические затраты на выделение чистого водорода превышают долю полезного тепла, что делает его повсеместное использование бессмысленным.

Тем не менее, в некоторых случаях, водородный котёл может стать довольно неплохой альтернативой для отопления частного дома, особенно когда у владельцев есть доступ к бесплатным ресурсам – воде (колодец, скважина, водоснабжение из открытых источников) и энергии (водная и ветровая станция, солнечные панели).

Экономичность и эффективность в сравнение с электрическими или газовыми аналогами

Если использовать водородные котлы отопления в условиях коммунального обеспечения или покупки ресурсов, то говорить о какой-либо выгоде не приходится.

При трезвой оценке их экономичность не дотягивает даже до электрокотла – чемпиона по расточительству, а газовый агрегат и подавно выигрывает на его фоне.

Сравнение котла на водородном топливе с традиционными котлами:

Зная, что при сгорании 1 кг водорода высвобождается 121 МДж энергии, а у природного газа – 32 МДж, можно примерно посчитать расход этих видов топлива.

Плотность водорода равна 0,09 кг/м 3 , что соответствует объёму 11100 л, а природного газа – 0,765 кг/м 3 на 1300 л. Учитывая потребность электролизёра в питании 1,8 кВт в час, необходимого для выработки 2040 л или 0,185 кг водорода, делаем вывод, что такой объём можно получить при сгорании 22 МДж энергии.

На 1 кВт мощности котла (чего достаточно для отопления 10 м 2 площади) потребуется 1 м 3 или 0,765 кг природного газа в час, т. е. 25 МДж энергии, что больше, чем даёт за такое же время электролизёр. Суммы тоже будут разные: 1 кВт водородной энергии обойдётся в 18,71 рубля, а газовой – всего в 0,65 рубля.

Баллоны с водородом можно покупать и не тратить воду с электричеством, но 40 кг хватит дому 60 м 2 всего на 1,5 дня, а стоимость каждого 2500–5000 рублей.

С электрокотлом он тоже не может полноценно конкурировать, ведь за 1 кВт в среднем придётся заплатить 4,76 рубля, что почти в 4 раза меньше 18,71 рубля. Поэтому энергию, которая будет потрачена на генерирование водорода, лучше сразу использовать для работы электроприборов – толку будет куда больше.

Дизельные котлы для отопления частного дома
Надежнейшие котлоагрегаты, отличающиеся от газовых лишь горелкой

Отзывы о бытовых водородных установках: преимущества и недостатки

Информации о реальном применении водородных котлов настолько мало, что её приходится собирать «по крупицам», но основные моменты выделить можно (в том числе опираясь на отзывы реальных пользователей водородных котлов для отопления).

Стоит отметить, что вышеперечисленные качества относятся к заводским моделям, т. к. переделка агрегатов часто вообще не имеет экономического смысла.

Водородные котлы, которые «умельцы» создают своими руками на базе твердотопливных или газовых предшественников, конечно, дешевле фирменного оборудования, но без знаний физики, химии и расчётов практически невозможно собрать правильно работающий котёл. К тому же никто не отвечает за безопасность.

Лучшие модели бытовых водородных котлов отопления

KingKar 3000

Популярный в азиатских странах агрегат способен вырабатывать до 3,0 м 3 водорода в час при потреблении воды 1,6 л и электроэнергии 9,0 кВт. Отличается возможностью гибкого регулирования температуры горения в пределах от 800 до 3200 °C, путём изменения процентного соотношения компонентов топливной смеси.

Стоимость: 380 000 – 460 000 рублей.

Производитель: KingKar Eco-Technologies (КингКар Эко-Технолоджи), Китай.

STAR-1.1 + генератор STAR 2000

Водородный котёл российского производства работает в паре с совместимым генератором. Он имеет низкий уровень расхода электроэнергии 300 Вт + 3 кВт в час, а также воды – 1,1 л, при этом способен вырабатывать до 2 м 3 топлива за тот же отрезок времени. По желанию комплектуется вторым водонагревательным контуром.

Стоимость: 60 000 – 73 000 + 185 000 – 200 000 рублей.

Производитель: STAR Industries (СТАР Индастриес), Россия.

Home Energy Station

Не просто котёл, а целая энергетическая станция третьей модификации HES III. Она способна вырабатывать до 2,0 м 3 водорода в час, как из природного газа, так и через электролиз, потребляя 5,0 кВт электроэнергии и 1,8 л воды. В состав входит риформер, блок очистки, компрессор, хранилище газа и солнечные панели.

Стоимость: 310 000 – 450 000 рублей.

Производитель: Honda и Plug Power (Хонда и Плаг Пауэр), Япония и США.

Цены бытовых водородных котлов отопления: итоговая таблица

Рейтинг наиболее востребованных водородных котлов для отопления:

В заключение хотелось бы подвести небольшой итог: что касается успеха использования водородной энергии, то он, безусловно, есть, но нужно понимать – долгосрочные перспективы связаны с будущими технологиями, которые ещё не открыли, поэтому все эти котлы будут убыточны ещё минимум ближайшие 10 лет.

На текущий момент их ограниченное внедрение возможно лишь благодаря государственным дотациям и в рамках экспериментальных экологических программ.

Но если есть желание поэкспериментировать самому, то почему бы и нет, главное помнить, что водородное отопление требует знаний и умелых рук при его обустройстве. Доверять такую работу можно исключительно лицензированным специалистам, а не сомнительным дельцам, которые не ответят за качество.

Отопление дома при помощи водородного котла: характеристики, преимущества и недостатки

Сегодня существует множество способов отопления частного дома: от обычной русской печи до инновационных солнечных батарей. Есть и такой способ, который предполагает использование котла, работающего на водороде. Водород – самый распространённый во Вселенной газ, что делает его доступным и дешёвым. Правда, пока ещё водородные котлы в России не так популярны, как газовые, но это лишь вопрос времени.

Водородное отопление дома

Схема работы водородного котла и преимущества такого способа отопления

Способ отопления жилища при помощи водородного котла был придуман относительно недавно в Италии (а автомобильный двигатель на водороде, кстати, ещё в 1960-х годах). Раньше учёные тоже задумывались над использованием водорода в качестве “домашнего” топлива, однако, была одна проблема: сделать котёл из привычных материалов не получалось из-за очень высокой температуры горения этого газа.

Теперь же ситуация изменилась: водородные котлы делают из таких же материалов, как и все остальные. Отзывы о них преимущественно положительные, их можно найти, зайдя на любой тематический форум.

Если кто-то услышит выражение “газ Брауна”, то здесь волноваться не стоит: речь идёт не об иприте или смеси для активации ядерного заряда. Это смесь водорода и кислорода, которая должна активизироваться при помощи кислородно-водородного электролиза (в устройстве вставлен электролизёр). Большинство установок работает именно на этом газу.

Процесс получения водорода с помощью электролиза

Процесс отопления предельно прост: в специальной установке (котле) есть резервуар с водородом. При температуре в 300C° газ начинает взаимодействовать с кислородом, образуя воду и пар, которые и распределяется по системе трубопроводов внутри жилых домов.

Из преимуществ такого вида отопления можно выделить следующие:

Водород – это ещё и один из наиболее экологически чистых видов топлива

• водород попросту не имеет продуктов горения за исключением воды (конденсируемая вода попадает в отопительный трубопровод – никаких дымоходов держать не придётся);
• абсолютная экологическая безопасность;
• водород не воспламеняется, а отдаёт большое количество тепловой энергии при взаимодействии с кислородом (в результате этой каталитической реакции и образуется вода);
• фактическая температура теплоносителя – 40C° (может показаться, что немного, однако теплопотерь у такого способа отопления быть не может априори).

Покупать водородные генераторы производства Поднебесной небезопасно! В основном, они изготавливаются из самых дешёвых материалов, с использованием некачественной гарнитуры. Теоретически это может привести к взрыву котла.

Преимущества и недостатки водорода как топлива

Собственно, преимуществ у водорода много. Как уже отмечалось выше, это один из самых распространённых газов на планете (во Вселенной – самый распространённый), доступный и экологический чистый вид топлива.

В общем, среди достоинств можно выделить следующие:

Каталитическая реакция водорода позволяет получить очень большое количество энергии

• повсеместно распространён (обычно его помещают в баллоны – как и сжиженный газ);
• система отопления на водороде, по сути, образует собой замкнутый цикл, в который не требуется вмешательство человека;
• относительная дешевизна топлива;
• при использовании водорода среднестатистический прибор выделяет 121 МДж/кг энергии, а аналогичный показатель у того же популярного пропана – 40 МДж/кг.

Есть у водородного топлива и свои недостатки:

• вероятность взрыва котла при превышении нормированного давления в котле;
• если брать российские условия, то не всегда можно найти водородные баллоны в шаговой доступности (это не природный газ пропан всё-таки);
• иногда температура, выделяемая при каталитической реакции, может быть настолько велика, что для выхода пара и воды нужно делать отдельный дымоход (правда, это если речь идёт о старых установках – в современных пар и вода сразу попадают в трубопровод, являясь теплоносителем);
• высокий уровень шума;
• большое потребление воды.

Схема устройства блока управления водородным котлом

Виды водородных котлов

Сразу надо сказать, что принципиально между собой водородные генераторы для отопления не различаются вовсе. Единственное различие будет наблюдаться в плане мощности, материала корпуса и других критериев. Для примера можно рассмотреть характеристики двух аналогичных американских водородных котлов “HHO” и “Star 1000” (номер модели – 1.1):

С помощью водородного котла даже небольшой мощности можно отапливать большое помещение

• энергопотребление генератора – 1,2-3 КВт за 1 час;
• расход воды – 5,5 литров за 24 часа;
• генерирует от 1,2 до 2 литров топлива в течение суток;
• может отапливать помещение, площадью до 250 м²;
• минимальный эксплуатационный срок службы – 15 лет.
• число контуров – 2 (один из них отопительный, второй – нагревательный, который может быть установлен дополнительно);
• приблизительная стоимость на отечественном рынке – 3000-3500 USD.

Как и любой другой генератор, водородный работает не беспрерывно, а по мере нагрева помещения. Электроэнергии по этой причине генератор расходует мало – из-за этого точно переживать не стоит.

Критерии выбора котла

Генератор надо выбирать, обращая внимание на следующие критерии:

1. Мощность;
2. Число контуров;
3. Уровень потребления электрической энергии;
4. Производитель.

По мощности котлы могут быть самыми разными: от 27 Вт до, по сути, бесконечности. Можно купить один котёл очень большой мощности сразу для отопления всего дома, а можно и несколько маленьких.

Сегодня в сети можно найти множество видео, где народные умельцы показывают, как своими руками сконструировать генератор. Так делать категорически нельзя! Водород – крайне взрывоопасен, малейшее несоблюдение технологии постройки может привести к самым страшным последствиям!

Принцип работы водородного генератора

Несколько советов по эксплуатации котла

При правильной эксплуатации водородный агрегат прослужит не положенные ему 15 лет, а все 20 или даже 30. Да и починить такое оборудование не составит труда – принципиально схема котла не очень отличается от работающих на любом другом виде топлива.

Видео

Можете посмотреть видео о том, как отапливать дом при помощи водорода. Также там дана информация о преимуществах такого способа отопления частного жилья.

Водородное отопление дома и генераторы Н2 — удачный выбор или путь в Страну дураков

Hydrogenium (Н2), «порождающий воду» — самый распространённый элемент мироздания. По утверждению учёных, на его долю приходится почти 90% всех атомов Вселенной. Водород, в ходе реакции термоядерного синтеза обеспечивающий энергией наше Солнце, может послужить прекрасным топливом и на Земле. Это единственное абсолютно безвредное, экологически чистое топливо: при сгорании газа он вступает в химическую реакцию с кислородом, а продуктом сгорания является дистиллированная вода. Hydrogenium — идеальное во всех отношениях топливо, которое прекрасно подходит в том числе для отопления дома. Причём под водородный котел отопления можно переоборудовать обычный газовый, внеся лишь небольшие изменения в его конструкцию. Одна беда: несмотря на распространённость водорода (мы сами наполовину из него состоим), на нашей планете в чистом виде он почти не встречается. В открытой продаже этого газа нет, где же его взять в достаточном количестве? Интернет даёт нам чёткий и ясный ответ: купить либо собрать самому генератор водорода для отопления дома.

Технологии получения чистого водорода

Существует множество технологий получения водорода. Упомянем лишь те из них, которые находят практическое применение вне стен лабораторий:

• Химическая реакция воды с металлами. Топливом служит вода, реагентом — алюминиево-галлиевый сплав. 150 кг топливных элементов хватает, чтобы проехать 500 км на «водородомобиле», затем металл приходится извлекать и отправлять на восстановление, что требует воздействия высоких температур.
• Конверсия природного газа, газификация угля, пиролиз древесины. Путём нагрева свыше 1000 ºС из углеводородов можно получить чистый водород для отопления дома.
• Электролиз воды. Более эффективным является высокотемпературный электролиз.
• Получение водорода из биомассы. Сырьём может служить навоз, сено, трава, водоросли и другие отходы сельскохозяйственного производства. Биогаз может содержать от 2 до 12% водорода.
• «Мусорный» водород получают из бытовых отходов, подвергая их термическому разложению.

Домашние генераторы водорода

Как видно из предыдущего раздела, большинство технологических процессов по промышленному получению водорода связаны с воздействием высоких температур, что проблематично в домашних условиях. Рассмотрим водородные установки для отопления, доступные в частном хозяйстве:

Водород из навоза

Биогазовые установки, коих немало в Западной Европе, начинают появляться и у отечественных аграриев. Кустарные биогазовые реакторы, о которых рассказывают в интернете «мастера-очумелые ручки» не отличаются ни производительностью, ни стабильностью генерации. Эффективными являются лишь довольно сложные и недешёвые установки при условии стабильного поступления в них сырья. Это нереально осуществить на мелком частном подворье, но возможно в крепком фермерском хозяйстве. Водород является лишь побочным продуктом при производстве биогаза и, как правило, его не отделяют, сжигая вместе с метаном. Но при необходимости Н2 можно сепарировать.

Водород из воды

Электролизная водородная установка для отопления дома — единственное на сегодняшний день решение, доступное для частного дома. Электролизер компактен, прост в обслуживании, его можно установить в небольшом помещении. Сырьё для получения топлива — водопроводная вода. Есть ряд именитых производителей, которые предлагают подобные домашние генераторы водорода для отопления дома и заправки автомобиля. К примеру, с 2003 года компания Honda выпускает Home Energy Station, сегодня в продаже уже третье поколение. HES III снабжена солнечными панелями, может устанавливаться в гараже либо на улице.

Помимо «фирменного» оборудования, которое, кстати, официально в страны СНГ никто не поставляет, сегодня широко рекламируются генераторы Н2, произведенные нашими друзьями в Поднебесной либо таджикскими коллегами в отечественных гаражах. Уровень качества и производительность — разные, от никакого до условно приемлемого. Продавцы подобного оборудования, в отличие от более-менее честных японцев, не обещающих манны небесной, используют «грязные» рекламные технологии, откровенно обманывая потенциальных покупателей на предмет характеристик своего оборудования, продающегося по завышенным ценам.

Полукустарная установка для выработки водорода

На околостроительных интернет-форумах широко обсуждается отопление на водороде своими руками, предусматривающее самостоятельное изготовление электролизера. Это возможно и даже не очень сложно, если домашний мастер владеет азами электротехники и руки у него растут, откуда положено. Насколько эффективно и безопасно — отдельный вопрос.

Автор ролика подробно рассказывает об устройстве топливной ячейки для получения водорода, смонтированной в корпусе обычного фильтра для очистки воды. Установка реально действующая.

Другой вопрос, что получить топливо — это лишь часть задачи. Необходимо обеспечить его генерацию в нужных объёмах, отделить от кислорода и водяного пара, создать запас, обеспечить постоянное давление при подаче в теплогенератор.

Сколько стоит килограмм водорода

Средняя себестоимость 1 кг водорода, в зависимости от технологии его получения, по данным лаборатории INEEL, следующая:

• Химическая реакция — 700 рублей при стандартном методе восстановления реагента и 320 — при использовании энергии АЭС.
• Электролиз от промышленной сети — 420 рублей. Данные справедливы для «фирменных», сбалансированных электролизеров. У кустарного изделия показатели заведомо ниже.
• Производство из биомассы — 350 рублей.
• Конверсия углеводородов — 200 рублей.
• Высокотемпературный электролиз на АЭС — 130 рублей.

Из этих цифр видно, что дешевле всего производить водород на атомных электростанциях, где важный ресурс — высокая температура, является побочным продуктом основного производства. Водородная энергетика от возобновляемых источников также себя не окупает в связи с высокой стоимостью оборудования. А что же водородное отопление дома на основе компактной установки? Нужно понимать, что закон сохранения энергии обойти невозможно. Для того, чтобы выделить Н2 в электролизере, придётся затратить определённое количество электрической энергии. Чтобы её получить, на ТЭЦ сожгли ископаемое топливо либо энергию выработала ГЭС. Затем электричество передали по проводам. На всех стадиях процесса происходят неизбежные потери и полученное в конце количество потенциальной тепловой энергии будет априори ниже, чем вначале.

Выгодно ли отапливать дом водородом

Продавцы компактных генераторов водорода убеждают покупателей в необычайной дешевизне отопления дома водородом. Якобы это даже выгоднее, чем топить газом. Мол, вода, которую заливают в установку, ничего не стоит, об остальных затратах умалчивают. Такие обещания оказывают магическое действие на некоторых наших сограждан, обожающих халяву. Но давайте не будем уподобляться Буратино и, прежде чем ступить в Страну дураков, выясним, почём на самом деле обходится водородное отопление дома.

Средняя отпускная цена природного газа для населения на нужды отопления и для выработки электроэнергии — 4,76 руб/м3. В 1 м3 содержится 0,712 кг. Соответственно, 1 кг природного газа стоит 6,68 рубля. Средняя теплотворная способность природного газа — 50 000 кДж/кг. У водорода — намного выше, 140 000 кДж/кг. То есть, для того чтобы получить количество тепловой энергии, равное той, что образуется при сгорании 1 кг водорода, потребуется 2,8 кг природного газа. Его стоимость — 13,32 рубля. Теперь сравним показатели стоимости тепловой энергии, полученной от сжигания 1 кг водорода, полученного в хорошем заводском электролизере и от 2,8 кг природного газа: 420 рублей против 13,32. Разница — поистине чудовищная, в 31,5 раз! Даже по сравнению с самым дорогим из традиционных видов отопления — электрическим, водород даже близко не может конкурировать, он обходится в 4 раза дороже! Ту электроэнергию, которая будет потрачена на работу электролизера, лучше использовать для работы нагревательных электроприборов, толку будет не в пример больше.

Именно такие рекламные технологии и методы убеждения используют продавцы установок для отопления дома водородом, чтобы втридорога сбыть свой бесполезный товар

Что касается перспектив водородной энергетики, то они есть, но успех связан с перспективными промышленными технологиями, которых ещё не придумали. Бытовые генераторы водорода и водородомобили однозначно убыточны как минимум на ближайшие десятилетия. Их весьма ограниченное использование в некоторых странах возможно лишь благодаря серьёзным государственным дотациям в рамках экспериментальных экологических программ.

Memento mori — пару слов о технике безопасности

Водород — горючий взрывоопасный газ. При этом не обладающий запахом, определить его утечку без специального оборудования невозможно. Обращение со столь опасным видом топлива требует особых мер безопасности. Необходимо периодически осуществлять проверку герметичности трубопроводов, накопительных резервуаров, исправность запорной арматуры. Генератор H2 — не такой простой прибор, как может показаться из коротких видеороликов. Это потенциальная бомба, которая может разнести ваш дом. Переоборудовать газовый под водородный котел отопления своими руками — также опасно.

Самодельный водородный котел отопления, кое-как переделанный из старого дровяного и генератор водорода для отопления дома, собранный на коленке и небезопасный. Авторы ролика говорят о необычайной эффективности установки, не называя никаких цифр и предлагая заказать у них аналогичную по сходной цене

Развенчиваем мифы о экономичности водородных котлов

Если экономические выкладки вас не убедили, и вы всё же решите поэкспериментировать с темой водородного отопления себе в убыток, настоятельно рекомендуем не заниматься самодеятельностью, а пригласить специалистов, имеющих опыт в данной сфере деятельности. Таких, кстати, в нашей стране очень немного.

Опишите свой вопрос максимально подробно и наш эксперт ответит на него

Как отапливать помещение при помощи водорода

Новинкой в области благоустройства жилья сегодня является система, позволяющая осуществлять отопление дома водородом, используя его в качестве топлива.

Отопление водородом — это новинка в благоустройстве дома. Которая позволяет использовать водопровод, как топливо.

Смонтировать ее можно своими руками. Эта установка пока не имеет очень широкого применения, хотя и привлекает к себе внимание потребителей.

Водород и его применение

Водород можно получать в любых количествах и практически везде, где присутствуют электричество и вода.

Еще в средние века знаменитый ученый Парацельс во время занятий опытами заметил выделение пузырьков воздуха при взаимодействии серной кислоты с железом. На самом деле это был не воздух, а водород. Это название переводится на русский язык, как «рождающий воду». Водород представляет собой легкий газ, не имеющий цвета и запаха. В смеси с кислородом взрывоопасен. Растворяется в этаноле, в железе, платине, палладии и никеле. Не токсичен.

Водород можно получать в любых количествах везде, где присутствуют электричество и вода. Молекулы воды под действием электролиза разделяются на кислород и водород. Оба газа можно использовать для разных целей.

Водород является самым распространенным химическим элементом во Вселенной. Он содержится в воде, в глине, в нефти, в природных газах. Отличается он от других химических элементов некоторыми своими уникальными свойствами. В жидком виде при температуре -250 °С это самая легкая жидкость, в твердом виде — самое легкое вещество. Даже атомы этого вещества являются самыми маленькими из всех известных веществ. Но при определенных условиях они могут достигать огромных размеров. В смеси с атмосферным воздухом водород образует гремучую смесь, которая взрывается от малейшей искры.

Водород используется при получении аммиака, который идет на производство удобрений и других веществ. С его помощью получают твердые жиры из растительных масел, находящихся в жидком состоянии. Твердые жиры очень походят на обычное сливочное масло. Пищевая промышленность активно их использует.

Производство изделий с применением кварцевого стекла невозможно без высокой температуры. Кислородно-водородная горелка обеспечивает температуру более 2000°С. Кварц при такой температуре легко плавится. Широко применяется водород в лабораториях при получении различного рода химических веществ и соединений. В условиях дома он применяется в виде перекиси водорода. Хранят водородное горючее в специальных стальных баллонах.

Водород в системах отопления

Установка для отопления помещений на водороде позволяет создать инновационную систему, которая может обогреть помещение большей площади и при этом является экологически чистым топливом.

Сегодня существует много вариантов систем отопления, которые монтируются своими руками. Сравнительно недавно к ним добавилась инновационная система, представляющая собой экологически чистый, очень мощный источник тепла, способный обогреть помещение большой площади. Работает установка для отопления помещений на водороде.

Разработана водородная отопительная система для применения в жилых помещениях одной из итальянских компаний. Никаких выбросов в процессе работы данной установки отопления нет. Экологическая чистота, бесшумность, эффективность — результаты работы ученых и конструкторов на протяжении 7 лет.

Первая презентация нового типа отопительного котла на водородном топливе состоялась в Турине в 2006 году, во время проведения Олимпийских игр. Сама идея создания систем отопления водородом не нова. Но для сжигания этого топлива в обычных условиях требуется температура около 1700°С. Котел, созданный из стандартных материалов, не выдерживают ее.

Ученым удалось разработать метод сжигания водорода при температуре всего 300°С. Это позволило производить котел из привычных материалов. Для работы котел такого типа не требует системы отвода в атмосферу продуктов сгорания, так как их просто нет. Выделяется только пар, который не оказывает вреда на окружающую среду. Получение водорода — процесс довольно дешевый. Затратная его часть — это только потребляемая электроэнергия. При использовании солнечных панелей и эти затраты можно свести к минимуму.

Мощность первого водородного котла не превышала 30 кВТ, но это достаточно чтобы обогреть помещение до 300 м² .

Первый котел отопления на водородном топливе был ограниченной мощности, которая не превышала 30 кВт. Но и этого вполне достаточно для обогрева жилого дома, любого другого помещения площадью до 300 м² в условиях климата России.

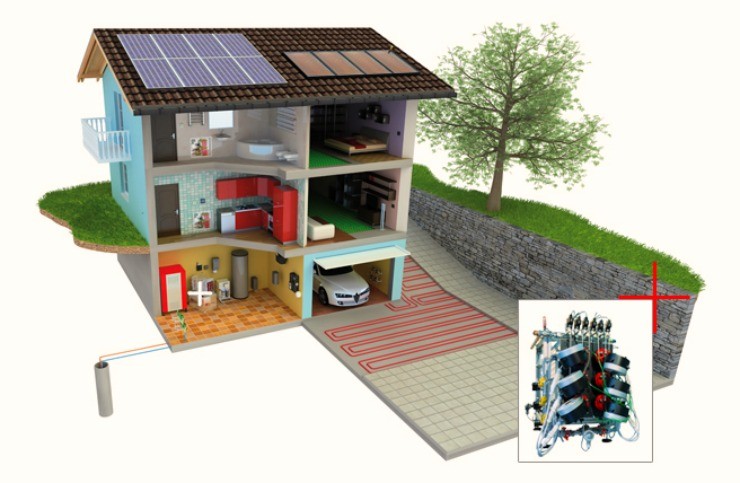

Чаще водородный котел используется для обогрева полов. Подобные установки сегодня выпускаются различной мощности. Устанавливаются они своими руками. На Западе применение таких систем для отопления дома получает довольно интенсивное распространение. Там привыкли экономить газ, нефть и уголь.

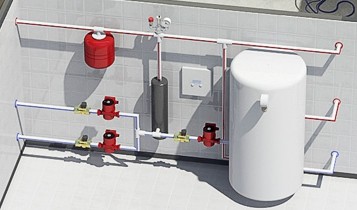

Состоит такая система из котла и труб диаметром от 25 до 32 мм. В дюймах это соответственно 1 и 1,25 дюйма. Реже используются трубы другого диаметра. Трубы монтируются своими руками. Тут нужно придерживаться такого правила: после каждого разветвления диаметр трубы должен уменьшаться. Порядок уменьшения диаметра такой: сначала идет труба D32, затем D25. После очередного разветвления применяется труба D20, в последнюю очередь — D16. При соблюдении этого правила система отопления дома должна работать качественно и бесперебойно.

Преимущества водородного топлива

Тепловой поток от водорода с температурой около 40°С поступает в теплообменник. Такая температура подходит для обогрева теплых полов в жилых помещениях.

1. Водородные котлы — экологически чистые установки. Единственный побочный продукт, который выбрасывается в атмосферу в процессе работы котла, — это вода в виде пара. Пар не приносит никакого вреда для окружающей среды.

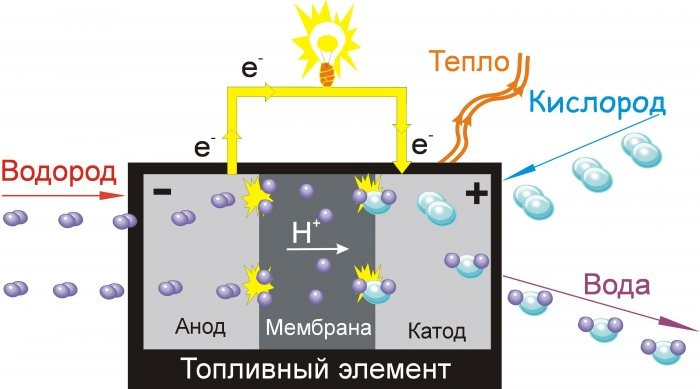

2. Работают такие котлы без использования пламени. Тепловая энергия вырабатывается в результате каталитической реакции. Соединение водорода с кислородом образует воду. Эта реакция происходит с выделением большого количества тепловой энергии. Тепловой поток с температурой около 40°С поступает в теплообменник. Такая температура идеальна для обогрева теплых полов в жилых помещениях.
3. В скором будущем этот энергоноситель может освободить человечество от добычи традиционных разновидностей топлива: дров, угля, нефти и газа. Это скажется очень благоприятно на экологической обстановке.
4. КПД водородного котла отопления может достигать 96%.
