Теплый пол своими руками в квартире и доме

Сделать теплый пол своими руками: пошаговая инструкция, как сделать теплый пол дома

Система теплого пола станет прекрасным дополнением основной отопительной системы. Также теплый пол может спокойно выполнять функции основного обогрева без необходимости применения дополнительных приспособлений.

Сделать теплый пол своими руками

Нередко владельцы решают выполнять монтаж теплого пола собственными силами. И если для подключения электрической системы необходимо владеть навыками выполнения электротехнических работ, то самостоятельное обустройство водяного теплого пола под силу каждому. Ознакомьтесь с инструкцией и приступайте к работе.

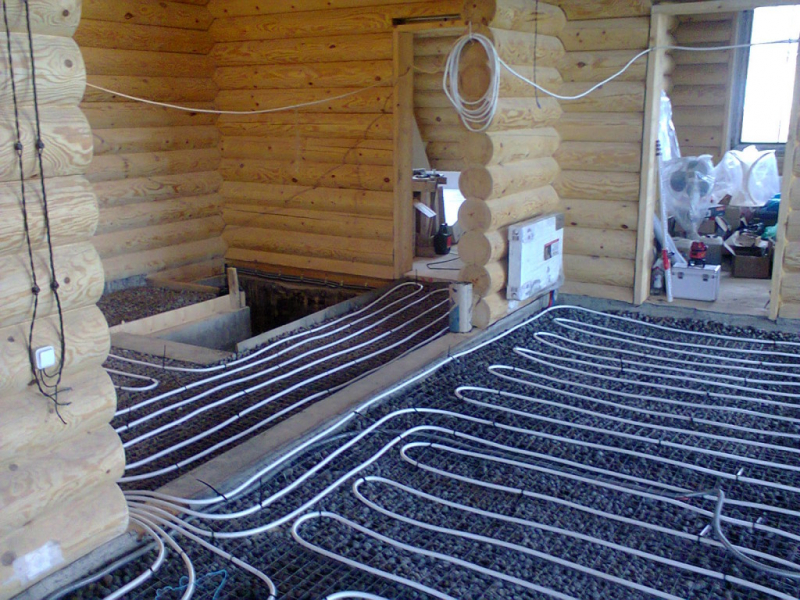

Сделать теплый пол своими руками

Подготовительные работы

Первый шаг

Демонтируйте старую стяжку до самого основания. Контролируйте, чтобы перепады поверхности не превышали 1 см.

Демонтируйте старую стяжку

Второй шаг

Уложите на тщательно очищенную поверхность слой гидроизоляционного материала.

Гидроизоляция

Третий шаг

Закрепите по периметру помещения демпферную ленту. Если ваша система будет состоять из нескольких контуров, ленту также необходимо уложить по линии между данными контурами.

Закрепите по периметру помещения демпферную ленту

Четвертый шаг

Утеплите основание. Теплоизоляционный материал, равно как и порядок утепления, выбирается индивидуально в соответствии с условиями конкретной ситуации.

Так, если система будет использоваться в качестве дополнения к основному обогреву, будет достаточно уложить фольгированный полиэтилен.

Утепление фольгированным пенополиэтиленом

В большинстве же ситуаций в качестве теплоизоляционного материала используется пенопласт либо другой подходящий материал.

Также в продаже доступны утеплители, разработанные специально для монтажа в комплексе с трубами теплого пола. В их структуре уже присутствуют каналы под укладку труб.

Пятый шаг

Уложите поверх теплоизоляции армирующую сетку. Она поспособствует увеличению прочности стяжки, которой вы зальете трубы.

Уложите поверх теплоизоляции армирующую сетку

При этом трубы системы можно будет прикрепить непосредственно к сетке, исключив необходимость применения специальных клипс и полосок. В данном случае для крепления можно будет использовать обыкновенные пластиковые стяжки.

Крепление труб к сетке пластиковыми стяжками

Рекомендации по выбору и монтажу труб

Вам нужно выполнить индивидуальный расчет и определить оптимальные параметры укладки труб для каждого отдельного помещения.

Расчет проще всего выполнить с помощью специализированной программы – это даст вам возможность сэкономить время и силы.

Высчитать требуемую мощность для каждого отдельного контура исключительно по формулам достаточно тяжело. Такой расчет требует учета множества параметров. При этом малейшая ошибка может привести к крайне неблагоприятным последствиям.

Расчет системы теплого пола

Чтобы выполнить расчет системы вам нужно знать следующие параметры:

• габариты обогреваемой комнаты;
• материал изготовления перекрытий, перегородок и несущих стен;
• особенности утеплителя под систему полов с подогревом;
• вид финишного покрытия пола;
• диаметр труб, применяемых для обустройства системы полов с подогревом, а также материал их изготовления;
• мощность нагревательного котла. Проектирование системы теплого пола

Расход трубы теплого пола при монтаже

Перечисленные параметры позволят вам рассчитать оптимальную длину укладываемых труб, а также подходящий шаг их размещения для обеспечения необходимого уровня теплоотдачи.

Также вы должны подобрать подходящий маршрут укладки труб. Помните: при прохождении по трубам вода постепенно теряет тепло. Поэтому распределение элементов системы нужно выполнять с учетом ряда важных нюансов, а именно:

• трубы рекомендуется начинать укладывать от менее теплых (наружных) стен помещения;
• если труба вводится в помещение не со стороны наружной стенки, то часть трубы от места ввода к стене надо утеплить;
• в целях постепенного снижения интенсивности нагрева от наружных стен комнаты к внутренним применяется вариант укладки «змейкой»;
• в целях обеспечения равномерного прогрева пространства в комнатах, не имеющих наружных стен (гардеробы, ванные и пр.) следует использовать метод монтажа по спирали. При этом спираль должна развиваться от края помещения в его середину.

Наиболее часто используемый шаг укладки труб теплого пола – 300 мм. В местах с увеличенными потерями тепла шаг размещения труб можно уменьшить до 150 мм.

Расположение труб

Дополнительно вам нужно рассчитать такой показатель как гидравлическое сопротивление труб. Это значение повышается параллельно с увеличением длины контура и каждым изгибом.

Желательно, чтобы сопротивление труб в контурах, подключенных к общему коллектору, было одинаковым. Для этого нужно разделять особенно большие контуры на несколько контуров поменьше. К особенно большим в данном случае относятся контуры, длина трубы которых превышает 100 м.

Также специалисты настоятельно не рекомендуют обогревать несколько комнат одним контуром. Мансардные этажи, застекленные веранды, балконы и т.п. комнаты должны обогреваться отдельным контуром системы. В противном случае эффективность обогрева существенно уменьшится.

Руководство по монтажу системы полов с подогревом

Приступайте к монтажу системы. Работа выполняется в несколько этапов.

Первый этап – коллектор

Монтаж коллектора выполняется в специально предназначенный для этого коллекторный ящик. Обычно толщина подобного ящика равна 120 мм. Габариты подбирайте в соответствии с размерами коллекторной грубы и с учетом размеров разного рода дополнений типа датчиков сливов, давления и т.д.

Коллектор: внешний вид и схема работы

Обустраивайте коллекторную группу так, чтобы под ней остался зазор, достаточный для загиба труб.

Установите коллекторный шкаф. Сделайте это так, чтобы показатели длины труб от каждого отапливаемого помещения и контура системы были приблизительно одинаковыми.

Основные элементы коллекторного узла

Чаще всего коллекторные шкафы попросту монтируются в стены – 120-миллиметровая толщина позволяет это сделать. Коллекторный ящик должен быть установлен выше уровня системы подогрева пола.

Важно помнить: создавать разного рода ниши в несущих стенах категорически не рекомендуется, а в большинстве ситуаций даже строго запрещается.

Сборка коллекторного шкафа выполняется в соответствии с прилагающейся инструкцией, поэтому никаких проблем и затруднений на этом этапе у вас не возникнет.

Пример подключения коллектора теплого пола

Второй этап – нагревательный котел

Прежде всего, выберите котел подходящей мощности. Оборудование должно нормально переносить поступающие нагрузки и иметь определенный запас мощности. Расчет предельно прост: вы суммируете мощность всех систем полов с подогревом и добавляете 15-процентный запас.

Котельное оборудование

Циркуляция теплоносителя в рассматриваемой системе обеспечивается насосом. Конструкция современных котлов включает в свой состав подходящий насос изначально. Обычно его мощности достаточно для обеспечения нормального функционирования системы в помещениях площадью до 120-150 м 2 .

В случае же если габариты помещения превышают приведенные значения, вам придется установить дополнительный насос. В таких ситуациях насосы устанавливаются в отдаленных коллекторных шкафах.

Котельное оборудование

Непосредственно на местах ввода и вывода теплоносителя из котла необходимо смонтировать запорные клапаны. При помощи этих приспособлений вы сможете отключать нагревательное оборудование при появлении такой необходимости, к примеру, для ремонта или профилактического обслуживания.

Чаще всего домашние мастера отдают предпочтение электрическим нагревательным котлам – они наиболее просты в монтаже и очень хорошо показывают себя при работе в комплексе с системой теплого пола. Для установки и подключения оборудования достаточно попросту следовать положениям инструкции производителя.

Цены на модельный ряд отопительных котлов

Третий этап – трубы

Укладка труб выполняется в соответствии с предварительно подготовленной схемой. Для крепления элементов обычно используются профили с отверстиями для размещения шурупов.

Также вы можете прикрепить трубы к сетке при помощи пластиковых стяжек – об этом уже упоминалось ранее.

Панели можно соединять, укладывая их внахлест, прижимая к ряду выступов

При креплении труб следите, чтобы их не пережимало чересчур туго – лучше, когда петля свободная.

Изгибы старайтесь делать максимально аккуратными, соблюдая, при этом, рекомендации по минимально допустимому радиусу. В случае с полиэтиленовыми трубами данный радиус обычно составляет 5 диаметров трубы.

Подключение труб

Если вы пережмете полиэтиленовую трубу чересчур сильно, на ее изгибе образуется полоска белесого оттенка. Это свидетельствует о возникновении залома. Использовать подобные трубы запрещается – в месте залома очень быстро появится прорыв.

Подключение труб системы к коллектору выполняйте с применением фитинга либо же евроконусной системы.

После завершения монтажа системы обязательно проверьте теплый пол. Для проверки залейте воду, подайте давление порядка 5 бар и оставьте теплый пол в подобном состоянии на сутки. Если спустя 24 часа не будет отмечено никаких заметных расширений и протечек, можете приступать к обустройству стяжки.

Четвертый этап – стяжка

При заливке бетонной стяжки к трубам должно быть подано рабочее давление. После заливки стяжку нужно оставить сохнуть на месяц. Лишь после полного набора прочности стяжки можно переходить к укладке финишного покрытия.

При формировании бетонной стяжки нужно учитывать ряд важных особенностей, связанных с характером распределения тепловой энергии в толще заливки и применяемом финишном покрытии.

В случае если будет укладываться плитка, толщина стяжки должна составлять около 30-50 мм. Либо же вы можете уменьшить расстояние между трубами до 100-150 мм. В противном случае тепло будет распределяться абсолютно неравномерно.

В случае укладки линолеума, ламинатных панелей и пр. толщина стяжки должна быть еще меньшей. Для упрочнения заливки в подобной ситуации надо использовать дополнительную укрепляющую сетку, укладываемую поверх труб.

Стяжка

Цены на различные виды стяжек и наливных полов

Таким образом, укладка системы теплого пола без особых проблем выполняется собственными силами. Нужно лишь следовать приведенным положениям инструкции и ответственно подходить к выполнению всех мероприятий.

Теплый пол

Видео – Сделать теплый пол своими руками

Теплый пол своими руками в квартире и доме

• Какие трубы подойдут для водяного пола?
• Особенности сухой укладки без бетона
• Монтаж труб на дерево
• Монтаж труб на полистирол в доме и квартире
  • Дополнительное регулирующее оборудование

Для обогрева помещений сегодня большое распространение получила система напольного отопления, когда трубы либо кабели помещаются под поверхность напольного покрытия. Такой вариант обеспечивает более комфортные условия проживания в доме, потому что воздух прогревается равномернее. Сделать теплый пол своими руками не так сложно, главное — это определиться с самого начала, каким он должен быть.

Для теплого пола рекомендуется использовать трубы типа РЕ-Х, они производятся из высокомолекулярного полиэтилена.

Сегодня можно применять различные разновидности теплых полов, среди которых зарекомендовали себя электрические, водяные, пленочные, инфракрасные. Самой простой и эффективной является водяная система, которая состоит из труб, уложенных под поверхностью пола.

Подключаться система напольного обогрева может к центральному водоснабжению либо к котлу, если отопление делается в частном доме.

Обычно делается бетонная стяжка для укладки греющих труб, но такой метод длительный и дорогостоящий, а потому не всегда возможен для старых домов. Рекомендуется применять сухую укладку.

Какие трубы подойдут для водяного пола?

Схемы укладки водяного теплого пола.

Для установки теплого пола применяются разные виды труб, среди которых полиэтиленовые, полибутановые, из нержавеющей стали, металлопластиковые, медные. Все они отличаются необходимым качеством, но лучшим вариантом будет применение изделий из полиэтилена, которые отлично зарекомендовали себя вот уже на протяжении нескольких десятилетий.

Лучше всего подходят трубы типа РЕ-Х, они производятся из высокомолекулярного полиэтилена. Такие изделия идеальны именно для теплого водяного пола, характеристики у них следующие:

• коэффициент теплопроводности довольно высок, он составляет 0,32 Вт/м;
• высочайшая надежность, такие трубы не требуют ремонта, они способны работать при температуре до 90°C при давлении в 7-11 бар. Срок службы составляет при этом около 50 лет;
• изделия из полиэтилена имеют допустимый радиус для изгиба, сама труба устойчива к изломам;
• кислородная проницаемость очень низкая;
• все соединения получаются максимально надежными. Сегодня можно приобрести цельную трубу необходимой длины, так как производители поставляют их в больших бухтах;
• неприхотливость в монтаже и уходе, изделия устойчивы к износу, гидравлическое сопротивление их низкое;
• уровень шума при работе незначителен.

Медные трубы обладают многочисленными преимуществами, но их стоимость высока, для теплого пола они применяются довольно редко. Стальные трубы использовать не рекомендуется, так как их обслуживание требуется часто, а сроки эксплуатации у них небольшие.

Вернуться к оглавлению

Особенности сухой укладки без бетона

Устройство сухого теплого пола.

Не во всех случаях монтаж теплого водяного пола возможен с использованием бетонной стяжки. Обеспечить отсутствие сильных нагрузок на перекрытия можно, применив систему, которая не обладает большим весом. Укладка труб может проводиться на основание из полистирола и дерева, в толще которых предусмотрены специальные пазы.

Как правильно делать теплые полы по сухому методу, будет рассказано немного ниже, для начала надо обратить внимание на плюсы этого способа:

• небольшие нагрузки всего до 30 кг/м². Это позволяет работать с любыми перекрытиями, даже в старых домах;
• толщина всего отопительного пирога составляет от 35 мм до 60 мм. С бетонной стяжкой такого показателя не добиться. Подобную систему можно использовать для городских квартир, где высота потолка небольшая;
• нет необходимости ждать перед монтажом, пока высохнет первый и последний слои бетона. На это уходит до 28 дней, тогда как сухой метод занимает всего пару дней;
• работы более простые, так как нет необходимости замешивать бетон, выравнивать его после заливки;
• система легко собирается и разбирается, ее можно в любое время снять и перенести в другое помещение. Кроме того, при ремонте до труб очень легко добраться — достаточно только снять верхнюю обшивку.

Устройство водяного теплого пола.

Но есть и некоторые минусы, которые не позволяют этой системе стать столь же популярной, как с бетонной стяжкой. Проблема состоит в том, что при сухой укладке теплоотдача составляет 50-60 Вт/м², а это меньше, чем при других вариантах. Такой пол можно применять в качестве дополнительного источника отопления.

Как правильно сделать теплый пол, какие материалы потребуются для работы? Для монтажа следует взять:

• трубы выбранного типа для теплоносителя;
• металлические теплораспределительные пластины, которые укладываются одновременно с трубами;
• деревянные либо полистирольные плиты, выступающие в качестве основы для укладки труб;
• листы ГВЛ, которыми выполняется зашивка поверхности;
• саморезы;
• полиэтиленовая пленка;
• демпферная лента.

Вернуться к оглавлению

Монтаж труб на дерево

Схема устройства реечного теплого пола.

Укладка осуществляется на обрезные доски или ламинированные листы ДСП. Толщина их должна составлять от 20 мм, влажность — строго до 10%. Пластины нарезаются полосами с шириной до 130 мм, если будет соблюдаться при монтаже шаг трубы в 150 мм, и до 180 мм при шаге в 200 мм. Опираться система будет на поверхность базового основания либо на лаги — все зависит от условий работы. При использовании лаг экономия высоты не соблюдается, так как сами лаги займут значительную высоту.

Как сделать теплый пол своими руками быстро и правильно? Сначала надо на пол уложить пленку, а после нее деревянную основу для труб. Отопительные трубы укрепляются в специальных омега-образных пазах, тут же располагаются термораспределительные пластины. Схема укладки представляет собой тип «змейка», более привычная «улитка» не применяется. После того как трубы распределены по местам, необходимо поверх них уложить слой полиэтиленовой пленки, после чего зашить всю поверхность листами ГВЛ с толщиной в 10 мм. Крепятся плиты обычными саморезами, при этом надо следить, чтобы они не повредили трубы отопления.

При выборе напольного покрытия предпочтение надо отдать тем изделиям, которые подходят для теплых полов. В основном это касается паркетной доски, обычного паркета, массивной доски. Для ламината обязательна маркировка, что он предназначен для теплого пола, а при укладке керамической напольной плитки надо использовать дополнительный третий слой ГВЛ. Минус такого варианта сухой укладки — наличие опыта, новичку проблематично будет сделать все правильно.

Вернуться к оглавлению

Монтаж труб на полистирол в доме и квартире

Схема последовательности укладки теплого пола.

Сделать теплый пол своими руками можно и с применением специальной полистирольной системы. Она подходит для любого дома и помещения, ее часто используют при реставрации и для укладки на старые полы, которые не могут выдержать большого веса бетонной стяжки. Главное условие применения такого пола — прочное и гладкое основание.

Порядок монтажа следующий:

1. На поверхность базового основания следует уложить слой полиэтилена с толщиной в 200 мкм с соблюдением нахлеста до 10 см. Все стыки пленки проклеиваются обычным строительным скотчем, проверяется поверхность — она должна быть без разрывов.
2. По периметру проклеивается специальная демпферная лента.
3. На поверхность монтируются специальные пенополистирольные плиты, предназначенные для теплого пола.
4. Между бобышками крепятся пластины из металла, греющие трубы.
5. Там, где трубы изгибаются, необходимо дополнительно использовать пленку, чтобы при эксплуатации пола не услышать скрип.
6. После того как трубы погружены в специальные полости, сверху укладывается второй слой полиэтиленовой пленки, после этого монтируется ГВЛ в два слоя. Толщина каждого гипсоволоконного листа должна составлять 10 мм. Это дает возможность равномерно распределить все нагрузки, которые будут оказываться на поверхность пола после настила финишного покрытия.

Можно использовать пенополистирол обычный, канавки под укладку труб вырезаются обычным ножом. Для удобства предварительно на поверхность плит наносится рисунок по схеме укладки, после чего вырезаются канавки с глубиной, достаточной для монтажа труб. Плотность материала для работы должна составлять 35-40 кг/м³.

Чтобы водяной пол работал максимально эффективно, необходимо подобрать подходящее напольное покрытие, которое наиболее точно отвечает всем требованиям. Лучше всего поверх настилать керамическую либо каменную плитку, которые обладают самой большой теплоотдачей. Но можно применять и текстиль, толщина которого составляет до 10 мм. В этом качестве замечательно подходит специальный ковролин, допускается укладка линолеума и полимерной плитки. Перед тем как обустроить теплый пол, необходимо заранее знать, какое именно напольное покрытие будет применяться, так как от этого зависит особенность устройства пирога пола.

Вернуться к оглавлению

Дополнительное регулирующее оборудование

Схема подключения теплого пола.

Чтобы сделать теплые водяные полы своими руками, мало просто уложить трубы и пустить горячую воду, необходимо позаботиться о дополнительном регулирующем оборудовании. Широко используются водяные коллекторы, они отвечают за распределение теплоносителя по всей отопительной системе. Для любого коллектора надо установить регуляторы расхода, специальные термостатические клапаны. Делается это потому, что контуры имеют трубы различной длины, т. е. подавать одинаковое количество горячей воды в них нельзя. Термостатические датчики позволяют контролировать температуру в системе. Для каждого помещения достаточно одного термостата. Современные модели устройств обладают функцией программирования на определенные условия.

Для теплых полов важна установка смесительных клапанов. Они предназначены для обеспечения смешивания горячей воды в системе, которая поступает в трубы, и уже более прохладной, которая идет в обратку. Лучше всего брать автоматические клапаны, которые работают в заданном режиме, реагируя на все изменения в системе. Такой пол будет более комфортным в использовании, поскольку для его регулирования нет необходимости в постоянном ручном управлении.

Сделать пол теплее и комфортнее можно за счет системы напольного отопления. Сегодня теплые полы являются отличной альтернативой традиционному центральному отоплению и использованию обычных радиаторов, которые не столь эффективны, как этого бы хотелось. Система представляет собой конструкцию, когда под поверхность напольного покрытия укладываются трубы, кабели или маты, нагреваемые до необходимой температуры. Одним из самых простых и надежных является водяной теплый пол, который может быть уложен практически под любое напольное покрытие. С такой системой можно забыть о холоде — температура в помещении всегда будет под контролем.

Как установить водяной теплый пол в квартире

Увеличение цен за поставку горячей воды заставляет людей искать более экономичный способ отопления в квартире. Один из таких методов – водяные теплые полы в квартире будет рассмотрен в более подробных деталях, а именно, как правильно сделать теплый пол.

Общий вид монтируемого теплого пола

Понятие теплый пол

Укладка теплого напольного покрытия и теплые водяные полы в квартире в европейских странах делают, начиная с 80-х годов прошедшего века. В Австрии, Швейцарии и Германии водяной теплый пол в квартире установлен в 60% домов. К отоплению для теплых полов подключаются разные источники энергии:

• инфракрасные излучатели;
• греющие электрические кабели;
• устройство ПЛЭН, пленки со встроенной электрической спиралью и другие.

Теплый пол и технология его исполнения в рассматриваемом случае предусматривает обогрев через уложенный трубопровод с горячей жидкостью, чаще всего это вода, иногда используют тосол или антифриз. Укладка водяного теплого пола требует равномерно укладывать трубы по поверхности пола.

При циркуляции жидкость в системе отопления проходит через централизованный источник нагрева, отдает тепло бетону, потом разогревается воздух. Технология укладки водяного теплого пола предусматривает нагрев воды автономным котлом, или теплые полы в квартире подключают от центрального отопления. В обоих случаях включение и монтаж водяного теплого пола можно выполнить своими руками.

Современные технологии упрощают монтаж водяного теплого пола. Используются трубы, конфигурация которых основана на молекулярной памяти сшитого полиэтилена. Это снизило стоимость материалов, схема подключения водяного теплого пола и технология монтажа стали проще, повысилась надежность.

Установка и заливка теплого пола – процесс не сложный, сделать теплый пол водяной своими руками вполне возможно. Для этого отработано несколько методик и специальные материалы. Люди проявляют интерес, как подключить теплый пол комнаты к системе отопления, как своими силами осуществить данный проект.

Расчет длины труб

Как рассчитать длину и уложить трубы на водный теплый пол с подогревом будет рассмотрено ниже. Есть несколько вариантов, как должны монтироваться трубы на отопление в водяной теплый пол: формой улитки или прямыми параллельными линиями, другими способами. Но везде выполняется главное требование.

Трубы распределяются равномерно, от шага между ними зависит общая длина, покрывающая определенную площадь. Для выполнения условий на отопление с теплым полом надо правильно рассчитать длину трубы. Для упрощения процесса рассчитанный для разных вариантов расход труб сведен в таблицу.

Расход трубы теплого пола в зависимости от шага петли

Используя таблицу, легко понять, как самому сделать расчеты. При площади комнаты 20 м и шаге укладки 20 см длина (L) будет равна 20 м 2 , умноженных на 5 погонных/м, что составит 100 м. Длина контура теплого покрытия не должна превышать 70 м, это связано с эффективной циркуляцией теплоносителя через трубопровод и мощностями насосов. С превышением трубы в контуре 70 м теплые полы не эффективны, тогда как сделать правильный выбор?

Устанавливается шаг 300 мм. Длина (L) = 20 м 2 * 3,4 погонных/м = 68 м. Это вполне соответствует всем требованиям. В большом помещении ставят несколько линий, но отдельные контура теплого покрытия не должны превышать 70 м. С использованием мощных насосов допускается подключение теплого контура водяного пола до 120 м.

Как происходит укладка труб

Технология укладки для теплого пола четко определяет, чем залить теплый водяной пол. Существуют готовые смеси, которые остается развести водой в концентрации, указанной инструкцией. В некоторых случаях делается водяной теплый пол без стяжки, когда перекрытие фанерное. Если ДСП укладывается: ламинатом, паркетом, линолиумом, заливать теплый пол раствором для стяжки не обязательно. Успешно для теплого водяного пола применяется сухая стяжка.

Перед тем, как заливать и устанавливать напольное покрытие, трубы проверяются на герметичность. Используется специальный компрессор, в трубы закачивается вода под давлением в 6 бар, процесс называется опрессовкой. Если в течение суток давление не снизилось более чем на 1,5 бара, отопительный контур герметичен. Неправильно сделанный теплый пол, некачественная укладка могут привести к необходимости демонтажа напольного покрытия.

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

• Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
• Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
• Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
• Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
• Монтажные работы стали намного проще;
• Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70 ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

Теплый пол от центрального отопления

Организационные вопросы

Многие жители квартир желают демонтировать батареи или дополнительно к ним подключить теплый пол от центрального отопления. Прежде чем начать подобную реконструкцию, надо решить организационные вопросы, а именно согласовать проект с управляющей компанией, которая обслуживает дом.

Несанкционированное подключение к центральной системе отопления наказывается очень высокими штрафными санкциями, кроме того впоследствии заставят демонтировать все установленное оборудование.

Сложность в вопросе, как сделать теплый пол от отопления, составляет процесс получения разрешения. Трудность в том, что большинство котельных работает на пределе рассчитанной мощности или имеет небольшой запас. Несколько квартир подключить можно, при массовом подключении центральная система не сможет нормально функционировать.

Подключение водяного теплого пола к системе отопления имеет некоторые технические сложности. Это зависит от конструкции центральной системы. Так, в схемах с прямой подачей по одной трубе вариантов для подключения нет. Где теплоноситель циркулирует по контуру труб прямого и обратного направления, подключение возможно.

Во многом на решение управляющей компании влияет место расположения теплообменника. Когда теплообменник расположен в нижней части, у жителей верхних этажей вероятность получить разрешение больше, и наоборот. После получения разрешения можно закупать оборудование и приступать к монтажным работам пола от центрального отопления.

Схема подключения

Перед тем, как залить уложенные на пол трубы, проверяется вся схема укладки на герметичность теплого водяного пола. В зависимости от длины контура и диаметра труб, выбирается мощность насоса. Схема укладки для теплого пола включает следующие основные элементы:

• Вентили на входе в контур теплого пола;
• Обратный клапан;
• Трехходовой регулировочный клапан (термоголовка);
• Циркуляционный насос;
• Датчик контроля температуры теплоносителя;
• Коллектор для теплого пола;
• Пластиковые трубы.

Схема для монтажа водяного теплого пола начинается с подключения в обратную линию центральной системы отопления. Врезается два вентиля для отвода прямого и обратного потока системы теплых полов. Они предназначены для того, чтобы в любое время можно было отключить воду и провести ремонт или техническое обслуживание элементов в магистрали теплого пола.

Обратный клапан обеспечивает движение жидкости теплоносителя в одном направлении. Большое значение в системе имеет трехходовой клапан, он распределяет горячие и холодные потоки, смешивая их до достижения заданной температуры. Иногда это устройство называют термоголовка. Температура воды поступающая в теплые полы из центральной системы может достигать 70 ̊С, это слишком много, для нормальной эксплуатации требуется не более 50 ̊С. Термоголовка снижает температуру до установленного на ней значения, обычно 40-45 ̊С.

Циркуляционный насос обеспечивает циркуляцию воды в пределах контура в заданном направлении. Температурные датчики указывают температуру теплоносителя. Есть автоматические системы управления, которые объединяют работу датчиков и трехходовых клапанов, но эта тема требует отдельного более обширного описания.

Коллектор для теплого пола распределяет потоки теплоносителя по трубам разных контуров. Коллекторы теплого пола обратной линии собирают остывшие потоки, направляя к трехходовому клапану, где жидкость распределяется термоголовкой для дальнейшей циркуляции в замкнутом контуре, поддерживая установленную в нем температуру. Коллекторы для теплого пола производители делают из различных материалов:

• Латунные изделия – долговременные и прочные, выдерживают большое давление, они универсальны для любого вида труб;
• Коллектора для теплого пола из меди выдерживают самое высокое давление до 30 бар и большие температуры в отопительных системах. Часто используются в контурах, где в качестве теплоносителя может быть масло, тосол или антифриз.
• Детали из нержавеющей стали пользуются наибольшим спросом по причине умеренных цен и хороших технических характеристик, удовлетворяющих установки в квартирах.

Так выглядит распределительный коллектор

Конструкция трехходового клапана

Система отопления, к которой присоединяют теплые полы, обязательно включает в себя трехходовой клапан, его конструкция и принцип действия требуют детального рассмотрения. По сути, клапан работает как смеситель горячей и холодной воды, можно сделать теплее или холоднее.

При перемещении запорного элемента в секторе регулировки увеличивается пространство для потока горячей жидкости и уменьшается для потока холодной части теплоносителя и наоборот. Таким образом, можно регулировать температуру в системе. Эта схема водяного контура с клапаном помогает лучше понять его назначение и принцип работы.

Теплый пол – схема подключения трехходового клапана

Иногда используются клапана с электрическими приводами, в совокупности с термостатами. Потоки воды регулируются автоматически, в зависимости от изменения температуры. При понижении запорное устройство клапана перемещается в сторону увеличения горячего потока, и, наоборот, при повышении установленного значения температуры электропривод двигает запорный механизм в сторону увеличения холодного потока.

Особенности циркуляционного насоса

От правильности выбора и монтажа насоса зависит, будет ли вся система работать эффективно. Циркуляция теплоносителя зависит от длины и диаметра труб, затрудняют продвижение потока изгибы на поворотах трубы. Чтобы добиться требуемой скорости циркуляции жидкости в системе, ставится насос. Большее предпочтение потребителей к насосам с тремя скоростями перекачки, это позволяет управлять температурой теплоносителя, следовательно, воздуха в помещении, изменяя скорость циркуляции.

Циркулярный насос и его технические характеристики

При понижении температуры в помещении теплоноситель будет охлаждаться в трубах быстрее. Увеличивая скорость циркуляции, потоки будут чаще проходить через нагревающий элемент, повышая температуру. Переключатель скоростей находится на корпусе насоса и управляется вручную. Предусмотрены варианты, когда всем процессом управляет автоматическая система.

Производители выпускают два типа насосов: с мокрым и сухим ротором, в первом варианте вращающаяся часть находится в циркулирующей жидкости, во втором варианте ротор изолирован. Для квартир больше подходит мокрый ротор, их мощности ограничены для помещений в 400 м 2 , этого вполне достаточно. Они меньше потребляют электроэнергии и работают бесшумно. Корпус насоса может быть из нержавеющей стали, чугуна или полимерный, последний вариант оптимальный, легкий, прочный и долговечный.

Цифры через знак дроби на маркировке указывают на размеры входных и выходных отверстий, последнее число обозначает длину изделия для расчетов при монтажных работах. Чтобы не вдаваться в подробности, делая расчет трубы для теплого пола, вычислений при выборе насоса пользуются таблицей.

Таблица характеристик для выбора насоса

При установке насоса в линию нельзя перепутать направление движения теплоносителя, оно указывается стрелкой на корпусе. Ротор должен стоять в горизонтальном положении, при вертикальной установке мощность насоса снижается на 30%.

Насос можно поставить на любом участке магистрали, но чаще всего это делают на вводе в систему после распределительного устройства, терморегулятора. Очень важно, чтобы насос был оборудован клапаном для выпуска воздуха. Воздушная пробка может блокировать циркуляцию теплоносителя и работу насоса, открытие клапана поможет избавиться от скопившегося воздуха на интервале в сети, где установлен насос.

Подключение к индивидуальному котлу отопления

Наличие в квартире или частном доме индивидуального котла для отопления снимает все организационные проблемы для разрешения установки водяных теплых полов. В этом случае подключение теплого водяного пола никаких разрешений не требует. В зависимости от условий расположения и эксплуатации объекта котлы могут быть различного вида:

• на газовом топливе;
• на жидком топливе (солярка, мазут);
• твердотопливные: дрова, пилеты, уголь;
• электрические;
• комбинированные.

В квартирах многоэтажных домов чаще всего используются газовые или электрические отопительные котлы, подключение в центральную систему отопления контура теплого пола не требуется. В данном случае схема отличается незначительно, а функциональное назначение основных элементов остается прежним.

Схема системы водяной теплый пол в частном доме с автономным котлом

Основные элементы:

• котел;
• расширительный бачок;
• манометр;
• циркуляционный насос;
• коллектор для теплого пола;

В отличие от случая с центральным отоплением, подключение теплого пола к котлу не требует установки трехходового клапана для регулировки температуры теплоносителя. Его установка не обязательна, изменение температуры делается с панели управления котлом. Датчики контроля температуры тоже находятся на внешней панели управления.

Расширительный бачок служит для поддержания в системе стабильного давления, при нагревании объем жидкости увеличивается. Чтобы не разрушился коллектор теплого пола, насос и другие дорогостоящие элементы в системе трубопровода, бачок компенсирует расширение объема теплоносителя. Манометр показывает величину давления в трубах. Главное – перед тем, как залить раствором теплый пол, нужно проверить работоспособность всех узлов.

Панель управления на корпусе котла

Независимо от модификации устройства и его производителя все панели имеют основные опции, а некоторые дополнительные функции программирования:

• кнопки или регуляторы увеличения и уменьшения температуры теплоносителя на подаче;
• кнопка автоматической установки комфортного, экономичного температурного режима, комнатного – 20-22 ̊С;
• возможно программное управление, установка режимов «зима», «лето», «каникулы», «функция защиты системы от замерзания жидкости».

Как делать конкретные настройки для котлов с различными панелями управления, описывается в инструкциях по эксплуатации. Заливка водяного теплого пола раствором для отдельного котла делается так же, как для центрального отопления.

Выносная панель управления

Видео: водяной теплый пол в квартире

Все это показывает, что предпочтительней делать теплые полы с установкой автономного котла отопления, основную часть монтажа можно сделать своими руками. Водяной пол, сделанный без стяжки, или сухой со стяжкой, упростят работы и сделают их дешевле.

Если не совсем понятна схема подключения теплого пола, по отдельным элементам в полу можно и нужно проконсультироваться с профессионалами. Изучив назначение, правильное подсоединение основных элементов в общую схему, грамотные в техническом отношении люди понимают, укладка теплого пола несложна, своими руками сделать теплый пол вполне реальная задача.

Водяной теплый пол своими руками: как сделать в загородном доме или квартире

Теплые водяные полы как система отопления появились в нашей стране недавно. Традиционно квартиры или дома обогревались с помощью металлических радиаторов или труб. С развитием производства полимерных материалов, устойчивых к химической коррозии, стало возможным более продуктивно использовать энергию. Если устроить водяной теплый пол своими руками, помимо удобства и комфорта можно сэкономить бюджет на отоплении до 25%.

Преимущества теплых полов

Отапливать сооружения теплом, поступающим снизу, человек научился давно. Нагретый воздух от печей передавался по каналам, проложенным в полу. Наибольшее распространение такой способ обогрева получил в Корее, где сегодня до 90% жилых домов и гражданских объектов отапливается посредством напольных систем. Спят и едят корейцы на полу.

Подача тепла снизу благоприятно отражается на энергетическом балансе помещения. Воздух прогревается более равномерно, чем при использовании радиаторов. Отсутствуют конвективные воздушные потоки, переносящие энергию из одной зоны комнаты в другую, так как излучение происходит со всей поверхности пола.

Основная часть энергии распределяется в зоне жизнедеятельности человека. Замечено, что на организм исходящее снизу тепло действует благоприятно, ощущение комфорта возникает при более низкой температуре в помещении. Это дает возможность не повышать градус теплоносителя, что увеличивает ресурс отопительного оборудования и трубопроводов, экономит потребление энергии.

Сравнительная схема распределения тепла.

Немаловажный довод в пользу напольной системы — ее скрытое расположение. В домах, где обогрев осуществляется только теплыми полами, отсутствуют не всегда эстетичные приборы, разводка и видимые части отопления. Они не мешают расстановке мебели, не портят интерьер.Теплые полы совместимы с другими системами отопления, например, радиаторным. Могут использоваться самостоятельно или как дополнительный обогрев.

Виды греющих контуров

Теплый пол применяют для обогрева помещений различного назначения — жилых, санузлов, кухонь, лоджий. Температурный режим в комнатах индивидуальный, для отопления каждой нужно предусмотреть свой греющий контур.

Наиболее распространенный виды теплых полов — электрические и водяные.

Электрические системы — нагревательные кабели, стержни, маты, пленки или аморфные ленты, проложенные под чистовым покрытием пола. Их подключают к источнику питания и оборудуют автоматикой. Водяной теплый пол — это сеть трубок малого диаметра, заполненная теплоносителем — водой или незамерзающим антифризом. Конструкцию помещают под половое покрытие на подложку из утеплителя. Жидкость нагревается от отопительного котла.

Водяные, кабельные и пленочные греющие устройства.

Температура теплоносителя не превышает 55°. Управление осуществляется в автоматическом или ручном режиме. При установке клапанов можно перекрыть подачу тепла на определенные участки.

Разновидность водяных полов — электроводяные. Внутри трубки размещен греющий кабель, подключенный к электропитанию через терморегулятор. Жидкость равномерно прогревается по всему объему, поэтому циркуляционный насос не используется. Этот вариант целесообразно устраивать в квартирах, где не разрешено присоединение к центральному стояку. В частных домах по прокладке напольного отопления ограничений нет.

Устройство теплого водяного пола

Чтобы грамотно смонтировать водяной теплый пол своими руками, нужно разобраться в устройстве и принципе работы оборудования.

Для функционирования греющих контуров требуется два основных узла:

• группа подмеса;
• коллекторная гребенка.

Группа подмеса включает термостатический клапан и отсекающие краны — верхний для ввода нагретого теплоносителя, нижний для обратки. Температура воды на выходе из котла — 60°-70°. В систему она поступает в разбавленном и охлажденном до 45°-55°. Это необходимо, чтобы покрытие не перегревалось и было комфортным для ходьбы, то есть не горячее 28°.

Два основных узла отопительной системы.

Коллектор предназначен для распределения по контурам нагретого и сбора остывшего теплоносителя. Если водяной теплый пол уложен в разных помещениях, то предусматривают индивидуальную регулировку температуры с помощью термостатов. Чтобы задать степень нагрева покрытия или воздуха, устанавливают терморегуляторы. Они подают сигнал сервомоторам коллектора, уменьшающим или увеличивающим подачу теплоносителя в сеть.

При наступлении аварийного состояния, когда перекрыта подача воды на все контуры, котел может закипеть. Для отвода части теплоносителя предназначен байпас — резервная перемычка. В систему встраивают насос для циркуляции жидкости. Разводку выполняют из трубы диаметром 16-20 мм. Контур формируют в виде одиночной, двойной, угловой «змейки», спирали или «улитки». Допустимая максимальная длина петли 80-120 м.

Схемы укладки греющих контуров.

Равномерность прогрева и мощность теплоотдачи зависят от шага и диаметра трубы, высоты стяжки. Оптимальными для стандартных утепленных домов считаются расстояние между водяными контурами 150-175 мм, толщина слоя бетона или раствора — 50-70 мм. При таких значениях снижается риск растрескивания покрытия, отдача тепла достигает 100 Вт/м², что соответствует нормативам.

Выбор способа укладки

Для монтажа теплого пола используют трубы из гофрированной нержавеющей стали, металлополимеров или сшитого полиэтилена с внутренним антидиффузионным слоем. Если соблюдаются правила эксплуатации, срок службы изделий достигает 50 лет.

Для встроенных отопительных систем применяют медные трубы. Они долговечные, но дороже пластиковых. Не переносят тесный контакт с бетоном, поэтому для укладки в стяжку используют профили, покрытые полимерной оболочкой.

В зависимости от конструкции пола гидравлическое отопление монтируют двумя способами:

Первый способ применяют при устройстве пола по грунту или бетонному основанию. Трубопровод укладывают и заливают стяжкой. Чистовое покрытие должно обеспечивать хорошую теплопередачу. Это плитка, ламинат, неутепленный линолеум. Подробней как положить плитку своими руками читайте по ссылке, также по другой ссылке отличная статья про укладку ламината на разные покрытия Вам будет полезно.

«Сухим» способом укладывают напольное отопление по черновому деревянному полу или лагам. Трубки монтируют между балками или на покрытие, сверху — доску толщиной не более 25 мм. Такой вариант не требует выжидать 28 дней для твердения бетона, но комплект материалов обойдется дороже.

Для равномерного распределения тепла при «сухом» способе монтажа под греющий контур укладывают оцинкованные стальные или алюминиевые пластины. Но даже установка отражателей не дает такой удельной мощности, как водяной теплый пол в бетонной стяжке.

При выборе способа укладки учитывают:

• Вес конструкции. Стяжка — это дополнительная нагрузка на перекрытие и фундамент. Если сооружение не рассчитано на такой вес, лучше выбрать «сухую» укладку.
• Ремонтопригодность. Замурованную в бетон трубу при ее повреждении нужно демонтировать, а это непросто. Предстоит разрушить участок стяжки толщиной 6-10 см, затем снова залить раствор. Уложенную «сухим» способом систему отремонтировать проще. Достаточно разобрать чистовую отделку и заменить отрезок дырявой трубы целым.

Важно. На греющие полы не рекомендуется стелить паркет, ковры, пробку. Деревянные дощечки быстро рассыхаются, а теплоизоляционные материалы снижают эффективность отопления.

Этапы монтажа теплого пола «мокрым» способом

Этот вариант применяют для устройства напольного отопления на полах по грунту, над неотапливаемыми подвалами, гаражами или другими холодными помещениями. Главное условие — качественное утепление поверхности, иначе большая часть энергии будет потрачена на обогрев нижележащих конструкций.

Водяной теплый пол своими руками монтируется в следующей последовательности:

1. Устанавливают распределительное оборудование.
2. Подготавливают основание.
3. Укладывают демпферную ленту по периметру помещения.
4. При необходимости проводят гидроизоляцию.
5. Монтируют утеплитель, герметизируют стыки.
6. Прокладывают трубопровода, закрепляя петли.
7. Подключают контур к коллекторному узлу, проводят гидравлические испытания.
8. Монтируют и подключают автоматику.
9. Заливают стяжку, уплотняют, выравнивают.

Теплые полы можно устраивать на строящемся объекте или при реконструкции старых систем. Перед монтажом отопления должны быть установлены окна и двери, выполнена штукатурка, размечен уровень «чистого пола». Подготавливают ниши для встраиваемых шкафов, выводят точки для подключения оборудования к воде и электричеству.

Подготовка основания

Перед тем, как сделать водяной теплый пол, основание очищают и выравнивают. Дефекты поверхности более 5 мм заделывают раствором.

На полы по грунту укладывают гидроизоляцию из плотной пленки толщиной от 0,3 мм.

Укладка демпферной ленты и утеплителя

По периметру помещения вдоль стен прокладывают демпферную ленту. Она служит для компенсации теплового расширения стяжки, уменьшения утечек тепла через боковые поверхности и звукоизоляции покрытия.

Лента — полоса вспененного полиэтилена шириной 120 мм и толщиной 8 мм. Ее наклеивают на нижнюю часть стены без пропусков. После заливки стяжки края обрезают.

Монтируют утеплитель — пенопласт, пенополистирол толщиной 50 мм и более, минеральную вату. В продаже можно встретить теплоизоляторы с металлизированной пленкой, бобышками, разметкой и «липучками» для крепления трубчатой системы.

Плиты теплоизоляции укладывают плотно, фиксируя края замками. Если такие крепления не предусмотрены, тщательно герметизируют стыки монтажной пеной.

Укладка теплоизоляционных матов с полистирольным покрытием и бобышками

При монтаже минеральной ваты поверхность утеплителя защищают сверху пароизоляцией из плотной пленки или мембраны.

Если плотность плит утеплителя меньше 35 кг/м³, монтируют арматурную сетку. Она выполняет роль каркаса для крепления трубок, одновременно усиливает основание. По минеральной вате прокладка сетки обязательна.

Важно. Чтобы уменьшить потери энергии от излучения в подпольное пространство, под греющий контур рекомендуется укладывать теплоотражающий материал.

Раскладка трубопровода

По подготовленной поверхности раскладывают трубу с шагом 10-25 см. Уменьшение промежутка нецелесообразно, так как расход материалов повышается, а прироста теплового потока не наблюдается. При увеличении расстояния между контурами более 25 см на полу возникает эффект «зебры» — неравномерный прогрев с образованием холодных или теплых полос.

От стены нужно отступить на 15 см. Оптимальная длина петли — 80 м. При большем размере нагрузка на циркуляционный насос увеличивается, а скорость передвижения теплоносителя падает. Возможны высокие гидравлические потери. Трубу укладывают без стыков. Она продается бухтами по 100 или 200 м. Закрепляют контур пластиковыми скобами, хомутами или вставляют между бобышками термоизоляционных матов.

Раскладку трубы «змейкой» применяют в вытянутых помещениях. Если начало контура с более нагретым теплоносителем расположить вдоль внешней стены, холодная часть пола хорошо прогреется.

«Улитка» — самый распространенный способ укладки. Чередование трубок с нагретым и остывшим теплоносителем приводит к более равномерному температурному фону в помещении. К тому же угол поворота контура составляет 90°, а не 180° как у «змейки». Гидравлическое сопротивление системы ниже, можно устанавливать менее мощный циркуляционный насос.

Опрессовка и устройство стяжки

Смонтированный водяной теплый пол опрессовывают до заливки стяжки. Для этого греющие контуры подключают к коллектору, открывают регулирующие вентили и заполняют систему водой. Воздух выпускают через сливные краны.

График опрессовки зависит от материала труб. Систему заполняют водой и прогревают при определенном режиме под давлением. Если до наступления отопительного сезона возможны заморозки, применяют воздушную опрессовку.

Стяжка в напольном отоплении играет роль слоя, несущего и распределяющего тепло. Она постоянно испытывает температурные деформации, поэтому при замешивании раствора добавляют пластификаторы, увеличивающие эластичные свойства материала, стекловолокно. Это помогает избежать растрескивания, продлевает срок службы пола. Минимальная толщина слоя над трубой — 30 мм.

В помещениях площадью более 40 м² устраивают деформационный шов. В частных домах их делают у порога или в дверном проеме. По высоте стяжки прокладывают демпферную полосу толщиной 10 мм, а трубу в этом месте помещают в пластиковую гильзу.

После заливки стяжку накрывают на неделю влагоудерживающим материалом. Включать нагрев можно только по истечении 28 суток после набора бетоном прочности.

WordPress Social Login is not configured yet.
Please navigate to Settings > WP Social Login to configure this plugin.
For more information, refer to the online user guide..

Своими руками

Тёплый пол своими руками в частном доме

Вопрос организации отопления является важнейшим для всех, строящих свой дом. Конечно, если исключить жителей тропиков, где проблема диаметрально противоположная. По подсчетам, водяной пол может сэкономить до 20% расходов на отопление. Но только если всё правильно сделать!

С чего начать процесс устройства теплого пола?

Конечно же, с расчетов! И очень детальных – неправильный выбор шага укладки или диаметра трубы приведет к вечно холодным комнатам или полосам тепла на полу. А учитывая, что система буквально «вмуровывается», стоимость переделки превысит устройство нового теплого пола.

Как правильно рассчитать теплый пол?

Вручную это сделать довольно сложно, поэтому лучше воспользоваться одной из специальных программ, например Valtec. Это многофункциональная программа, предназначенная для расчета отопления, водоснабжения и гидравлики.

При этом необходимо заранее собрать все требуемые для расчета данные:

• точные данные о помещениях – площадь пола и стен, размер дверных и оконных проемов;
• материалы стен, пола и даже потолка;
• расположение мебели, которая не будет передвигаться – шкафы-купе, кухонные гарнитуры, душевые кабины и т.д.;
• желаемая температура в помещениях;
• наличие и толщина коврового покрытия.

Преимущество использования программ – простота расчетов. Просто вводя нужную информацию в соответствующие ячейки, на выходе можно получить расчет:

• теплопотерь в каждом помещении;
• тепловой нагрузки – теплового притока, который будет давать теплый пол в каждом помещении;
• гидравлического сопротивления всей системы в частном доме;
• количества всех требуемых для теплого пола материалов.

Что нужно знать для организации теплого пола?

Прежде, чем приступать к покупке материалов, нужно учесть все нюансы. Во-первых, это диаметр труб. Не нужно брать слишком большой, 16 мм будет достаточно. Труба такого диаметра позволяет сделать шаг в минимальные 10 см без залома на изгибе при укладке змейкой. Но максимальная длина трубы не может превышать 90 м.

Во-вторых, это шаг укладки труб – в идеале он должен находиться в пределах 10-20 см, и обязательно быть кратным 5. Возле наружных стен и окон шаг меньше, а возле внутренних – больше.

Под тяжелой мебелью, плотно прилегающей к полу и установленной у внутренних стен, можно начинать укладывать петли на расстоянии 1 м от стен. Также не стоит прокладывать трубы под напольным унитазом – при сверлении отверстий под крепежи можно повредить систему пола.

В-третьих, это длина труб. Она должна быть одинаковой для всех контуров, подключенных к одному коллектору. Конечно, на практике этого добиться нереально, поэтому нужно сократить разницу максимум до 10 м. Так, в больших помещениях придется укладывать по два контура, в маленьких – уменьшать шаг укладки. При этом не рекомендуется подключать к одному коллектору больше 9 контуров длиной 90 м – лучше разбить их на два устройства.

При этом не стоит забывать, что коллектор желательно располагать в центре дома, над полом на высоте, достаточной для подвода труб.

От него не могут отходить трубы вверх, поэтому на втором этаже придется ставить еще один коллектор. Если же коллектор стоит на наружной стене, отходящие трубы обязательно утепляются.

Укладка теплого пола в бетонной стяжке

Укладывать теплый пол своими руками довольно просто, но очень важно соблюсти технологическую последовательность:

1. Монтируется коллекторный шкаф и сам коллектор, к которому будут присоединяться трубы. При необходимости сверлятся отверстия для вывода труб.
2. По всему периметру, а также между контурами, если они находятся в пределах одной комнаты, к стенам клеится демпферная лента. Она компенсирует тепловое расширение пола и служит изоляцией холодной стены. Ширина должна быть 15 см или больше – в зависимости от толщины «пирога» теплого пола.

На бетонное основание укладывается утеплитель. Для первого или цокольного этажа без отапливаемого подвала он должен быть толщиной от 5 см, на остальных этажах – от 3 см. Утеплять бетонную плиту второго этажа необходимо для того, чтобы снизить расход тепла на прогрев этой самой плиты. Всё равно теплых воздух поднимается вверх и потолок обогревать нижние комнаты не будет.

Если же дом деревянный или каркасный, а несущие перекрытия не рассчитаны на вес бетонной стяжки, можно устроить настильный теплый пол. Его преимущество – отсутствие «мокрого» процесса, поэтому сразу же после установки системы можно наслаждаться теплом в доме.

Еще один несомненный плюс этого решения – небольшая толщина пирога и возможность укладки на старый деревянный пол. О том, как это просто сделать, доходчиво показано на видео:

Теплый пол своими руками в квартире и доме

Для обогрева помещений сегодня большое распространение получила система напольного отопления, когда трубы либо кабели помещаются под поверхность напольного покрытия. Такой вариант обеспечивает более комфортные условия проживания в доме, потому что воздух прогревается равномернее. Сделать теплый пол своими руками не так сложно, главное — это определиться с самого начала, каким он должен быть.

Для теплого пола рекомендуется использовать трубы типа РЕ-Х, они производятся из высокомолекулярного полиэтилена.

Сегодня можно применять различные разновидности теплых полов, среди которых зарекомендовали себя электрические, водяные, пленочные, инфракрасные. Самой простой и эффективной является водяная система, которая состоит из труб, уложенных под поверхностью пола.

Подключаться система напольного обогрева может к центральному водоснабжению либо к котлу, если отопление делается в частном доме.

Обычно делается бетонная стяжка для укладки греющих труб, но такой метод длительный и дорогостоящий, а потому не всегда возможен для старых домов. Рекомендуется применять сухую укладку.

Какие трубы подойдут для водяного пола?

Схемы укладки водяного теплого пола.

Для установки теплого пола применяются разные виды труб, среди которых полиэтиленовые, полибутановые, из нержавеющей стали, металлопластиковые, медные. Все они отличаются необходимым качеством, но лучшим вариантом будет применение изделий из полиэтилена, которые отлично зарекомендовали себя вот уже на протяжении нескольких десятилетий.

Лучше всего подходят трубы типа РЕ-Х, они производятся из высокомолекулярного полиэтилена. Такие изделия идеальны именно для теплого водяного пола, характеристики у них следующие:

• коэффициент теплопроводности довольно высок, он составляет 0,32 Вт/м;
• высочайшая надежность, такие трубы не требуют ремонта, они способны работать при температуре до 90°C при давлении в 7-11 бар. Срок службы составляет при этом около 50 лет;
• изделия из полиэтилена имеют допустимый радиус для изгиба, сама труба устойчива к изломам;
• кислородная проницаемость очень низкая;
• все соединения получаются максимально надежными. Сегодня можно приобрести цельную трубу необходимой длины, так как производители поставляют их в больших бухтах;
• неприхотливость в монтаже и уходе, изделия устойчивы к износу, гидравлическое сопротивление их низкое;
• уровень шума при работе незначителен.

Медные трубы обладают многочисленными преимуществами, но их стоимость высока, для теплого пола они применяются довольно редко. Стальные трубы использовать не рекомендуется, так как их обслуживание требуется часто, а сроки эксплуатации у них небольшие.

Вернуться к оглавлению

Особенности сухой укладки без бетона

Устройство сухого теплого пола.

Не во всех случаях монтаж теплого водяного пола возможен с использованием бетонной стяжки. Обеспечить отсутствие сильных нагрузок на перекрытия можно, применив систему, которая не обладает большим весом. Укладка труб может проводиться на основание из полистирола и дерева, в толще которых предусмотрены специальные пазы.

Как правильно делать теплые полы по сухому методу, будет рассказано немного ниже, для начала надо обратить внимание на плюсы этого способа:

• небольшие нагрузки всего до 30 кг/м². Это позволяет работать с любыми перекрытиями, даже в старых домах;
• толщина всего отопительного пирога составляет от 35 мм до 60 мм. С бетонной стяжкой такого показателя не добиться. Подобную систему можно использовать для городских квартир, где высота потолка небольшая;
• нет необходимости ждать перед монтажом, пока высохнет первый и последний слои бетона. На это уходит до 28 дней, тогда как сухой метод занимает всего пару дней;
• работы более простые, так как нет необходимости замешивать бетон, выравнивать его после заливки;
• система легко собирается и разбирается, ее можно в любое время снять и перенести в другое помещение. Кроме того, при ремонте до труб очень легко добраться — достаточно только снять верхнюю обшивку.

Устройство водяного теплого пола.

Но есть и некоторые минусы, которые не позволяют этой системе стать столь же популярной, как с бетонной стяжкой. Проблема состоит в том, что при сухой укладке теплоотдача составляет 50-60 Вт/м², а это меньше, чем при других вариантах. Такой пол можно применять в качестве дополнительного источника отопления.

Как правильно сделать теплый пол, какие материалы потребуются для работы? Для монтажа следует взять:

• трубы выбранного типа для теплоносителя;
• металлические теплораспределительные пластины, которые укладываются одновременно с трубами;
• деревянные либо полистирольные плиты, выступающие в качестве основы для укладки труб;
• листы ГВЛ, которыми выполняется зашивка поверхности;
• саморезы;
• полиэтиленовая пленка;
• демпферная лента.

Вернуться к оглавлению

Монтаж труб на дерево

Схема устройства реечного теплого пола.

Укладка осуществляется на обрезные доски или ламинированные листы ДСП. Толщина их должна составлять от 20 мм, влажность — строго до 10%. Пластины нарезаются полосами с шириной до 130 мм, если будет соблюдаться при монтаже шаг трубы в 150 мм, и до 180 мм при шаге в 200 мм. Опираться система будет на поверхность базового основания либо на лаги — все зависит от условий работы. При использовании лаг экономия высоты не соблюдается, так как сами лаги займут значительную высоту.

Как сделать теплый пол своими руками быстро и правильно? Сначала надо на пол уложить пленку, а после нее деревянную основу для труб. Отопительные трубы укрепляются в специальных омега-образных пазах, тут же располагаются термораспределительные пластины. Схема укладки представляет собой тип «змейка», более привычная «улитка» не применяется. После того как трубы распределены по местам, необходимо поверх них уложить слой полиэтиленовой пленки, после чего зашить всю поверхность листами ГВЛ с толщиной в 10 мм. Крепятся плиты обычными саморезами, при этом надо следить, чтобы они не повредили трубы отопления.

При выборе напольного покрытия предпочтение надо отдать тем изделиям, которые подходят для теплых полов. В основном это касается паркетной доски, обычного паркета, массивной доски. Для ламината обязательна маркировка, что он предназначен для теплого пола, а при укладке керамической напольной плитки надо использовать дополнительный третий слой ГВЛ. Минус такого варианта сухой укладки — наличие опыта, новичку проблематично будет сделать все правильно.

Вернуться к оглавлению

Монтаж труб на полистирол в доме и квартире

Схема последовательности укладки теплого пола.

Сделать теплый пол своими руками можно и с применением специальной полистирольной системы. Она подходит для любого дома и помещения, ее часто используют при реставрации и для укладки на старые полы, которые не могут выдержать большого веса бетонной стяжки. Главное условие применения такого пола — прочное и гладкое основание.

Порядок монтажа следующий:

1. На поверхность базового основания следует уложить слой полиэтилена с толщиной в 200 мкм с соблюдением нахлеста до 10 см. Все стыки пленки проклеиваются обычным строительным скотчем, проверяется поверхность — она должна быть без разрывов.
2. По периметру проклеивается специальная демпферная лента.
3. На поверхность монтируются специальные пенополистирольные плиты, предназначенные для теплого пола.
4. Между бобышками крепятся пластины из металла, греющие трубы.
5. Там, где трубы изгибаются, необходимо дополнительно использовать пленку, чтобы при эксплуатации пола не услышать скрип.
6. После того как трубы погружены в специальные полости, сверху укладывается второй слой полиэтиленовой пленки, после этого монтируется ГВЛ в два слоя. Толщина каждого гипсоволоконного листа должна составлять 10 мм. Это дает возможность равномерно распределить все нагрузки, которые будут оказываться на поверхность пола после настила финишного покрытия.

Можно использовать пенополистирол обычный, канавки под укладку труб вырезаются обычным ножом. Для удобства предварительно на поверхность плит наносится рисунок по схеме укладки, после чего вырезаются канавки с глубиной, достаточной для монтажа труб. Плотность материала для работы должна составлять 35-40 кг/м³.

Чтобы водяной пол работал максимально эффективно, необходимо подобрать подходящее напольное покрытие, которое наиболее точно отвечает всем требованиям. Лучше всего поверх настилать керамическую либо каменную плитку, которые обладают самой большой теплоотдачей. Но можно применять и текстиль, толщина которого составляет до 10 мм. В этом качестве замечательно подходит специальный ковролин, допускается укладка линолеума и полимерной плитки. Перед тем как обустроить теплый пол, необходимо заранее знать, какое именно напольное покрытие будет применяться, так как от этого зависит особенность устройства пирога пола.

Вернуться к оглавлению

Дополнительное регулирующее оборудование

Схема подключения теплого пола.

Чтобы сделать теплые водяные полы своими руками, мало просто уложить трубы и пустить горячую воду, необходимо позаботиться о дополнительном регулирующем оборудовании. Широко используются водяные коллекторы, они отвечают за распределение теплоносителя по всей отопительной системе. Для любого коллектора надо установить регуляторы расхода, специальные термостатические клапаны. Делается это потому, что контуры имеют трубы различной длины, т. е. подавать одинаковое количество горячей воды в них нельзя. Термостатические датчики позволяют контролировать температуру в системе. Для каждого помещения достаточно одного термостата. Современные модели устройств обладают функцией программирования на определенные условия.

Для теплых полов важна установка смесительных клапанов. Они предназначены для обеспечения смешивания горячей воды в системе, которая поступает в трубы, и уже более прохладной, которая идет в обратку. Лучше всего брать автоматические клапаны, которые работают в заданном режиме, реагируя на все изменения в системе. Такой пол будет более комфортным в использовании, поскольку для его регулирования нет необходимости в постоянном ручном управлении.

Сделать пол теплее и комфортнее можно за счет системы напольного отопления. Сегодня теплые полы являются отличной альтернативой традиционному центральному отоплению и использованию обычных радиаторов, которые не столь эффективны, как этого бы хотелось. Система представляет собой конструкцию, когда под поверхность напольного покрытия укладываются трубы, кабели или маты, нагреваемые до необходимой температуры. Одним из самых простых и надежных является водяной теплый пол, который может быть уложен практически под любое напольное покрытие. С такой системой можно забыть о холоде — температура в помещении всегда будет под контролем.
