Плинтус с кабель каналом: советы по установке и прокладки

Прокладка кабеля в плинтусе с кабель-каналом

Можно протянуть несколько проводов или модернизировать проводку, используя плинтусные кабель-каналы. Это специальные изделия, которые называют еще электротехническими плинтусами. Это неидеальное решение, но неплохое.

Проводка в плинтусе: плюсы и минусы

Плюсы такого решения очевидны для тех, кто хочет модернизировать проводку, но до капитального ремонта дело еще не дошло. По правилам укладывать электрокабели можно:

• Открытым способом. Это ретро-проводка и кабель-каналы.
• Закрытым способом: либо в слой штукатурки, либо в штробы (в многоэтажках блочного типа штробить нельзя), но с обязательной установкой распаечных коробок, в которые выводят все соединения проводов.

Как понимаете, без ремонта можно только сделать открытую проводку либо уложить провода в кабель-каналах. Ретро-проводка требует соответствующей обстановки, а обычные кабель-каналы выглядят совсем на любителя. Поэтому, наверное, наиболее популярный выход — сделать проводку в плинтусах. Плинтуса нужны специальные, со сформованным продольным пазом под укладку кабелей.

Электропроводка под плинтусом

Итак, плюс укладки кабелей в плинтуса — не требует капитального ремонта, быстро монтируется. Всегда есть возможность заменить кабель или перепроложить его. Но есть и минусы. Первый — охлаждение кабелей, уложенных в слой штукатурки лучше, чем у тех, которые лежат пучком да и еще в закрытом невентилируемом пространстве. Поэтому не перегружайте проводку, не включайте в нее больше приборов, чем ее предельная нагрузка.

Еще один недостаток — кабель-каналы в плинтусе небольшие и разводку по большой квартире в них не сделаешь. Банально не хватит места. Там удастся уложить три-пять проводов, в зависимости от диаметра. А еще надо провода от интернета, кабельного телевидения и т.д. туда упаковать. И очень желательно, чтобы между ними (проводкой и малоточными проводами) была перегородка. Иначе и интернет будет «тормозить» и телевидение «снежить» и искажаться. Так что если всерьез собираетесь тянуть проводку в плинтусах, то плинтус должен быть высоким, с двумя-тремя отделениями, разделенными перегородками.

Плинтуса для укладки проводов могут быть не только из ПВХ

Еще вопрос: как сделать розетки/выключатели. Есть системы электротехнических плинтусов, в которых розетки монтируются прямо над плинтусом. Но не для всех это подходит. Слишком низко для людей в возрасте. Так что придется все-таки либо штробить, либо укладывать кабеля в открытую или в небольшом кабель-канале. По современным стандартам, розетки делают на высоте 60-80 см. Так что участки небольшие, но кабели/кабель-каналы все равно будут.

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.

Виды плинтусов с кабель-каналами

Начнем с материалов. Пристенные плинтуса с кабель-каналами делают из нескольких видов материала. Хорошо известны изделия из ПВХ пластика, есть из металла (алюминий и сплавы, можно найти медь и латунь). Не так давно появились плинтуса с каналами для кабелей из полиуретана.

Могут быть они двух конструкций:

Углубление под кабели сформовано в «теле» плинтуса и прикрывается крышкой из того же материала. Это варианты для небольшого количества кабелей.

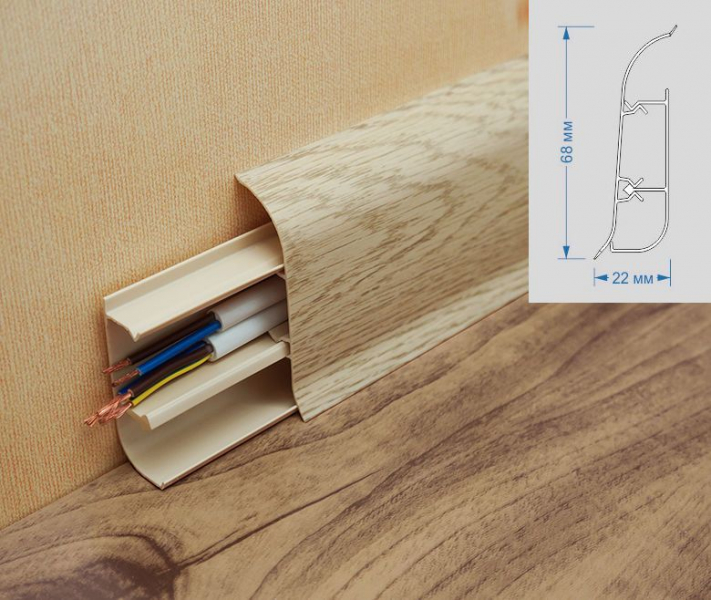

Прокладка кабеля в плинтусе с кабель-каналом: один из типов

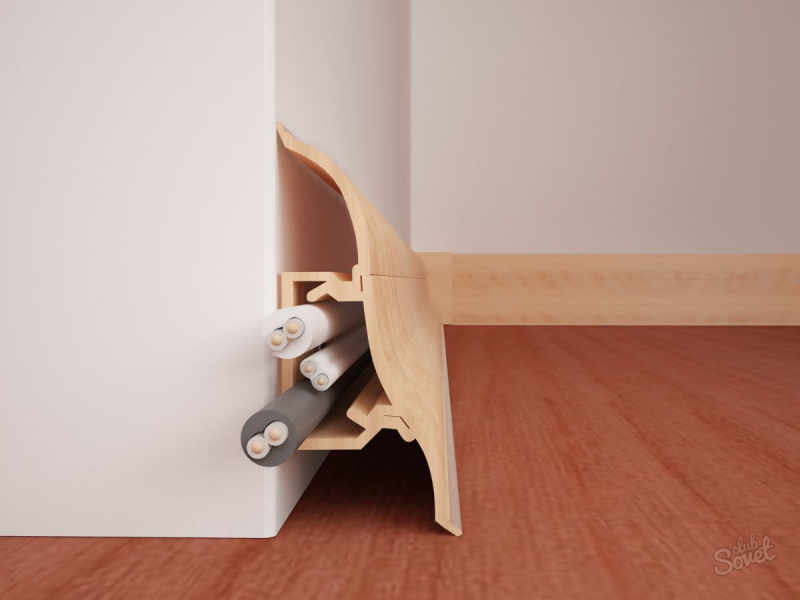

Этот электротехнический плинтус имеет съемную лицевую панель

Оба варианта жизнеспособны и успешно эксплуатируются. Но способ монтажа у них различный. В первом случае плинтус крепится к стене через кабель-канал, во втором — задняя часть фиксируется к стене, а лицевая надевается после монтажа.

Прокладка проводки в плинтусах: как и когда делать

В общем-то, проводка в кабель-канале удобная вещь. Но до тех пор, пока не начинаешь думать как же все осуществить. По технологии устанавливаются подрозетники, гофра к ним до того, как стены прошпаклевали. А электротехнический плинтус монтируется уже после того, как стены отделаны полностью и даже после того, как уложено напольное покрытие. Явное несоответствие. Если вы только планируете ремонт, то именно так и стоит поступить. Сначала установить розетки и выключатели, провода на потолке к светильникам. Подключить к ним провода и уложить в гофру. А ее вывести из стены на уровне плинтуса. И при монтаже гофру вводить в электротехнический плинтус. Тогда проблем с вводом и выводом кабеля не будет.

Монтировать плинтус с кабель-каналом нужно после того, как отделка стен и пола окончена

Если же ремонт окончен и модернизируется только проводка, стоит решить, как будете тянуть провода к розеткам: поверху просто кабелем или в кабель-каналах малого сечения. Иначе провода к розеткам и выключателям не дотянуть.

Установка плинтуса с кабель каналом

Ранее мы уже рассказывали об установке напольных плинтусов. Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.

Углы и края оформляются специальными доборными элементами

Со съемной крышкой

Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.

Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.

Для бетона и кирпича применяют дюбеля, в гипсокартон ставят особый крепеж, а в дерево саморезы

Для оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают. Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.

Один нюанс. После укладки проводов, крышку не всегда легко поставить на место. Она может упираться в кабель, что мешает ей защелкнуться. Попробуйте уложить кабель в саму крышку, так будет проще ее закрыть.

И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.

Электротехнический плинтус со съемной лицевой частью

При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа. Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».

• Отрезаем два небольших куска от лицевой части — сантиметров по 7 длиной. И используем их для выставления планки на нужном уровне.
• От той точки, где планируем установить крепеж, отступаем несколько сантиметров и ставим кусок декоративной планки — с одной и с другой стороны. Этот участок выставлен именно на такую высоту, которая нужна.

Второй тип электротехнических плинтусов — со съемной лицевой панелью

Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.

Как ввести и вывести кабель из плинтусного кабель-канала

При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик. В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.

Как ввести и вывести кабель в плинтус

Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.

Розетки на плинтусе

Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа. Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.

Специальные розетки можно монтировать прямо на плинтус

Можно также купить специальные розетки для установки на плинтус. Есть они в магазинах, торгующих электрикой. По цене разброс большой. Установить их можно на самый обычный ПВХ плинтус с кабель-каналом. Но под установку такой розетки надо вырезать установочное место и важно не переборщить. Затем корпус закрепляют к стене, вставляют электрическую часть и затем подключают провода.

Плинтус с кабель каналом: советы по установке и прокладки

Подвал в частном доме – многофункциональное помещение и важная.

Проблема улучшения внешнего вида фасада здания легко решается с помощью использования.

С тех пор как в большинстве домов появились окна ПВХ, жизнь их обитателей стала более.

Установка плинтусов считается радостным моментом ремонта, потому что эта процедура – его завершающая стадия. Плинтуса отличаются по материалу, из которого они изготавливаются. Классикой называют деревянные плинтуса, но также выпускаются изделия из МДФ, которые имитируют дерево, а также из пластика. Большой популярностью в последнее время пользуются пластиковые плинтуса, которые в своей конструкции имеют кабель каналы, в которых можно спрятать от глаз кабель, с возможностью проведения его замены без демонтажа плинтуса.

Содержание:

Назначение пластиковых плинтусов с кабель каналами

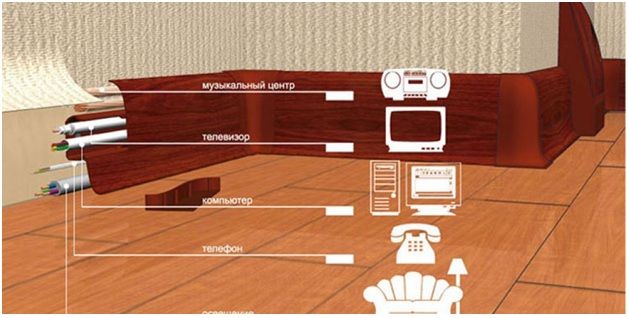

Буквально еще пару лет назад все кабели и провода приходилось прятать в стенах, при этом затрачивали огромное количество сил и времени на штробление и будущую заделку дыр. Ну а ленивые хозяева попросту все провода крепили непосредственно поверх плинтусов с помощью специальных скобок, что смотрелось очень «несимпатично».

Позднее возникли в продаже пластиковые кабель каналы, которые справлялись с подобной проблемой, но в интерьер также не добавляли уюта, как и в предыдущем случае, ведь они размещались прямо на стене и, конечно же, внимание к себе внимание. В общем, существует много вариантов справиться с копной проводов, но самым эстетичным является монтаж плинтуса с кабель каналом.

Рассматривая особенность внутреннего строения подобных плинтусов, следует отметить, что внутри полости такого изделия присутствует дополнительное пространство для прокладки разнообразных кабелей и проводов – сетевых, кабельных, телефонных, силовых и сигнализационных.

В большинстве случаев такие плинтуса изготавливаются из синтетических материалов, потому что достаточно проблематично выточить в цельном бруске полость под провода. Конечно, все возможно, и такие модели производят под конкретный заказ, но стоимость деревянных плинтусов с кабель каналом достаточно высокая. А в случае с пластиком все работы проводятся гораздо проще.

Кабель-канал закрыт декоративной панелью, маскирующей сам канал и крепежные элементы (гвозди или саморезы). Помимо этого, панель также служит для стыковки на прямолинейном участке двух плинтусов. Подобные пластиковые плинтуса снабжены сверху и снизу уплотнительными резинками, которые скрывают после монтажа возможные неровности пола или стен.

Достоинства пластиковых плинтусов с кабель каналами

Пластиковые плинтуса с кабель каналом бывают двух видов: плинтус с каналом, который располагается по центру, и плинтус, сверху которого размещается съемная часть, являющейся по сути кабель каналом. Выбор в пользу установки плинтуса с кабель каналом является верным решением, ведь он имеет массу неоспоримых достоинств. Давайте перечислим главные преимущества пластикового плинтуса с кабель каналом:

1. Естественно, самым главным преимуществом плинтуса с кабель каналом является возможность установки скрытой проводки, а весь процесс не требует от исполнителя специальных навыков и занимает минимум времени.
2. Наличие в плинтусе кабель канала позволяет скрывать кабеля быстро и очень просто с возможностью замены кабеля и монтажа новых проводов без демонтажа самого плинтуса.
3. Напольному плинтусу из пластика с кабель каналом присуща высокая гибкость, что позволяет производить его монтаж даже на неровных полах и стенах. К тому же в сочетании с прорезиненными краями подобный плинтус обеспечивает идеальное прилегание к любому типу поверхности.
4. Широкий выбор цветовой гаммы напольного плинтуса позволяет подобрать изделие с высокой точностью к любому напольному покрытию.
5. Пластиковый плинтус не требует покраски и прочей декоративной отделки. Как говорится, установил плинтус и забыл.
6. Вы можете использовать плинтус с кабель каналом не один раз: если проведете аккуратный демонтаж, то получится повторно установить изделие, при этом оно будет смотреться не хуже нового.
7. Напольные плинтуса из пластика являются удивительно неприхотливыми в эксплуатации. Их легко чистить от загрязнений и мыть. Они не нуждаются в периодическом обновлении в виде покраски и не выгорают на солнце.
8. Цена на пластиковые плинтуса – самая низкая по отношению к их конкурентам – деревянным и ламинированным изделиям. Что касается стоимости на напольный пластиковый плинтус с кабель каналом, то он вам обойдется несколько дороже, чем обычный.

Установка плинтуса с кабель каналом

Итак, вы уже окончательно решили установить по периметру комнаты пластиковый плинтус с кабель каналом. И купили весь необходимый материал. А чтобы узнать, как прикрепить плинтус с кабель каналом, читайте нашу статью дальше.

Проведение замеров

Первым делом рекомендуется измерить в комнате длину всех стен, куда вы хотите установить плинтус. Не забудьте при проведении расчетов вычесть с полученного результата размеры дверных проемов. После этого добавьте к длине 9%, что придется на обрезки. Также следует учитывать все наружные и внутренние углы, соединители и заглушки. После проведения таких манипуляций вы можете смело отправляться за покупкой материала.

При покупке материала помните, что плинтус из пластика с кабель каналом состоит из 2 частей: основной планки с кабель каналом и лицевой маскирующей планки. Также идут в комплекте торцевые и угловые стыковочные маскировочные заглушки. Из инструментов в процессе крепления плинтуса с кабель каналом вам понадобятся лобзик, перфоратор, шуруповёрт, крестовая отвёртка, молоток, напильник, нож и карандаш.

Предварительные работы

Пластиковый плинтус крепят, как правило, не к полу, а к стене. Вы должны выбрать один вариант из 3 возможных: использовать жидкие гвозди или клей и наклеить на стены плинтус; применять дюбель-пробки; установить пластиковый плинтус с кабель каналом на саморезы.

Если стена из бетона или кирпича, то самым лучшим вариантом станет произведение установки при помощи дюбель-пробки и качественного перфоратора с функцией удара, что позволяет значительно экономить время. Если вы планируете установить пластиковый плинтус на стену из гипсокартона, то можно использовать саморезы с пробками, предназначенные для гипсокартона, или же поинтересоваться, как клеить плинтус с кабель каналом.

Перед монтажом пластикового плинтуса с кабель каналом необходимо вывести все стены в уровень, чтобы на нет свести все возможные щели, возникающие между стеной и плинтусом, а также снизить потребность частого засверливания. Если вы не имеете такой возможности, или просто нереально стены довести до идеального состояния, то поступите так.

Приложите плинтус ПВХ, запомните те места, где возникает щель, после чего сделайте на этом месте отметку. Здесь вам будет необходимо обязательно произвести фиксацию. Если все получилось ровно, то выберите оптимальный шаг для засверливания в 40-50 сантиметров.

Резка плинтуса

При креплении плинтуса с кабель каналом возникает необходимость его нарезки. Перед нарезанием запомните, что все замеры следует делать с учётом торцевых и угловых стыковочных заглушек, потому что в противном случае вы сможете испортить изделие, отрезав не ту длину, которая требуется.

Непосредственно перед тем, как резать напольный плинтус, снимите с него кабель-канал, его необходимо отрезать отдельно. При резке пластикового плинтуса рекомендуется воспользоваться специальным инструментом для резки – суслом и ножовкой по металлу или дереву. Линию разреза отмечают простым карандашом.

Крепление плинтусов

Установку плинтусов с кабель каналом начинают с угла комнаты. Работы можно начинать с любого угла помещения, но лучше всего начать с угла наиболее длинной прямой стены. Помните, что начиная работу таким способом, будет использоваться максимальное количество целых хлыстов, а отрезанным останется только один кусок, который пойдет в дальнейшем на установку в ниши, обводку опорных колонн и коротких участков стены. В результате такого приёма вы получите к концу работы минимальное количество обрезков и сэкономите деньги на строительном материале.

Дальше заглушку кабель канала отсоедините, вставьте в угол профиль плинтуса, с противоположной стороны изделия установите пластиковый соединитель, если профиль меньше стены. После этого, отрежьте еще один профиль.
К самой стене будет крепиться основная задняя часть плинтуса из пластика с кабель каналом. Лицевую маскирующую часть одевают в самом конце монтажных работ, когда кабель будет уложен и всё прикручено. Перед тем, как установить плинтус с кабель каналом, запомните, что сверлить стоит через сам плинтус!

Для этого профиль плинтуса прижмите одной рукой к стене, проверьте на предмет возникновения зазора между полом и изделием. В другую руку возьмите перфоратор с буром необходимого размера и просверлите через пластиковый плинтус отверстия, каждые 30 сантиметров. После того, как вы сделали первое отверстие, необходимо сразу и закрутить. Это поможет зафиксировать плинтус из пластика с кабель каналом и позволит дальше сверлить отверстия с большей уверенностью.

При сверлении может случиться такая ситуация, что края отверстия будут плавиться от нагретого бура, эти неприятные моменты в дальнейшем затруднят процесс прикручивание плинтуса. Для избегания этого момента достаточно взад-вперед поводить буром.

После этого нужно воспользоваться пылесосом для удаления мусора, созданного в процессе сверления стен. Далее следует в отверстия вставить пластиковые пробки и вкрутить шурупы, закрепив тем самым плинтус с кабель каналом к стене. Быстрее всего шурупы будут закручиваться с помощью шуруповерта, этим способом вы сможете при большом объеме работ сэкономить большую часть времени.

Только после совершения всех вышеописанных операций вы можете поставить заглушку кабель канала. Не давите при этом на крышку кабель канала с чрезмерной силой, потому что могут сломаться защелки. После того как вы прикрутили заднюю часть, нужно проложить провода с последующей фиксацией кабеля в специальном канале пластикового плинтуса.

В углах вы можете немного сбить стены, чтобы провода не выскакивали и прилегали лучше. Зависимо от ситуации, допускается их фиксирование на двухсторонний скотч. В самом конце крепят торцевые заглушки и углы. Если у вас они постоянно слетают, то помните, что их не рекомендуется приклеивать. Лучше посадить эти изделия на прозрачный герметик.

Крепление углов

Устанавливая по прямой линии стены плинтуса, от одного внутреннего угла до другого, вы уже почти установили 2 внутренних угла. Остается провести стыковку внутреннего угла с напольным плинтусом, который прилегать будет к перпендикулярной стене. Приложите для этого плинтус вдоль примыкающей перпендикулярно стены и вставьте его до упорной планки во внутренний угол. Конструкцию закрепите с помощью шурупов.

Иногда возникает потребность провести переход от внутреннего сразу к наружному углу. Для осуществления такого перехода вам нужно проделать такие операции:

• отметьте на лицевых поверхностях внутреннего и наружного соединительного элемента расположение внутренних упоров;
• приложите друг к другу внутренний и наружный соединительные элементы и замерьте расстояние между отметками;
• отрежьте кусочек пластикового плинтуса с кабель каналом по замеренному размеру, отбросив 2-3 миллиметра на зазоры с двух стороны, такой кусочек и будет выступать каркасом, на котором вы закрепите угловые элементы:
• установите наружный и внутренний угловой элемент на отрезанный кусок.

Для установки и соединения наружного угла нужно подойти к наружному углу плинтусом с кабель каналом вдоль прямого участка и отрезать его по длине таким способом, чтобы торец плинтуса до угла не доходил 2 миллиметра. Торец с наружным угловым элементом необходимо стыковать до упора. Закрепите плинтус с помощью шурупа.

После этого следует приложить плинтус к перпендикулярной стене и заправить один конец до упора во внутреннюю планку в наружный угловой элемент. Закройте канал декоративной заглушкой. Подобным образом нужно действовать, если вам требуется обойти колонну. Постепенно продвигаясь вдоль всей комнаты, совершается установка плинтуса по прямым участкам и обрамление внутренних и наружных углов.

Теперь вы ознакомились с методикой, как крепить плинтус с кабель каналом. Надеемся, теперь осуществить монтаж плинтуса из пластика для вас не составит особого труда. Зато вы можете скрыть всю копну проводов, которая раньше некрасиво извивалась вдоль стен и мешала передвигаться по комнате.

Как установить напольный пластиковый плинтус с кабель-каналом – практические советы по монтажу

Многие интересуются тем, как правильно установить пластиковый плинтус с кабель-каналом. Процесс установки довольно прост, и если учитывать все рекомендации специалистов, характер помещения и пола, то это не займет много времени. Плинтуса с кабель-каналом становятся все популярнее, и это неудивительно, ведь в них можно спрятать провода, которые постоянно мешаются под ногами. Кроме того, пластик отличается практичностью. Такие планки придают помещению законченный вид.

Плинтус напольный пластиковый с кабель каналом фото

Преимущества пластикового обрамления

Пластиковые плинтуса с кабель-каналом могут быть:

1. С центральным каналом для прокладки проводов;
2. С размещением канала в верхней части, которая может сниматься.

Центральное расположение кабель-канала

Выбирая пластиковый плинтус с кабель-каналом, получаешь надежную прокладку коммуникаций и приятный внешний вид. Помимо этого, у пластикового плинтуса огромное количество плюсов:

• Возможность скрыть электропроводку;
• Простота установки. Нет особых требований к типу напольного покрытия, не требуются специальные навыки;
• Легкий демонтаж. При необходимости новый кабель легко прокладывается и фиксируется. При этом элементы не теряют своих качеств;
• Гибкость. Это качество особенно важно для обладателей неровного пола. А присутствие резиновой прокладки, которая обеспечивает плотное прилегание к полу, делает такой плинтус незаменимым;
• Широкая цветовая линейка, благодаря которой можно подобрать планки к абсолютно любому интерьеру;
• Практичность и неприхотливость. Легко моется с применением чистящих средств;
• Стойкость к прямым солнечным лучам;
• Дешевизна. Пластиковый плинтус с кабель-каналом немного выше по стоимости традиционного, но дешевле деревянного.

Плинтус, со съемной верхней частью и кабель-каналом Цветовая линейка пластиковых плинтусов

Установка плинтуса с кабель-каналом

Изначально рекомендуется произвести все необходимые замеры и расчеты для приобретения необходимого количества материала. Не стоит забывать о дверном проеме, здесь плинтуса не понадобятся. После всех расчетов прибавляется 10% в качестве запаса для подрезки и брака. Кроме того, нужно посчитать все внешние и внутренние уголки, заглушки и соединители.

Составные части и комплектующие плинтуса

Внешне плинтус монолитный, однако на самом деле он состоит из двух частей:

1. Основная. В ней находится канал для кабеля и крепеж к стене;
2. Верхняя. Она как бы надевается и закрывает кабель-канал. Благодаря ей планка приобретает привлекательный внешний вид.

Для монтажа потребуется минимум инструментов:

• Нож,
• Карандаш,
• Лобзик,
• Молоток,
• Шуруповерт.

В отличие от деревянных плинтусов пластиковый закрепляется на стене. Перед монтажом следует определиться со способом крепления. Это зависит от того, из какого материала сделана стена. К деревянной поверхности плинтус можно просто прибить гвоздями.

Монтаж плинтуса на дюбеля

Вариантов крепления к стене немного:

Перед тем как установить пластиковый плинтус, следует проверить, насколько стены ровные. Неровные стены лучше выровнять во избежание щелей между плинтусом и стеной, но если нет такой возможности, то можно пойти на небольшую хитрость: в месте, где скорее всего, образуется щель делается отверстие для крепежа и изделие прижимается к стене.

Чтобы избежать ошибок, необходимо после всех замеров разрезать плинтуса, подгоняя под нужный размер, учитывая все уголки и стыковочные заглушки.

Установка всегда начинается с угла комнаты, лучше, если это будет дальний угол, так как он самый заметный. Таким образом, материал используется максимально рационально, а количество обрезков сойдет к минимуму, и это положительно скажется на общей стоимости.

Монтаж выполняется в следующей последовательности:

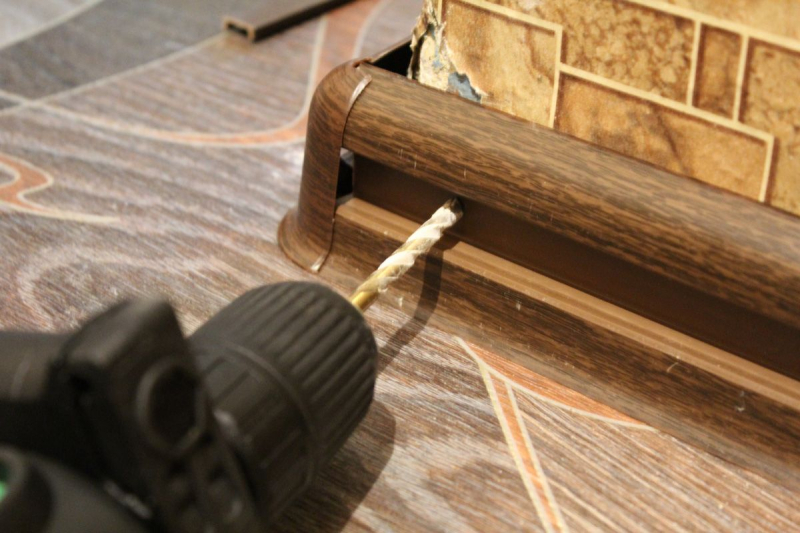

• Планка приставляется к полу и прижимается рукой. Высверливается несколько отверстий, их глубина должна совпадать с размером пластиковых дюбелей.
• После того как сделано первое отверстие, планка убирается и вставляется крепеж. Затем прикладывается нижняя часть плинтуса и фиксируется саморезом.
• Далее можно приложить планку к полу и крепить ее с шагом 30 см.

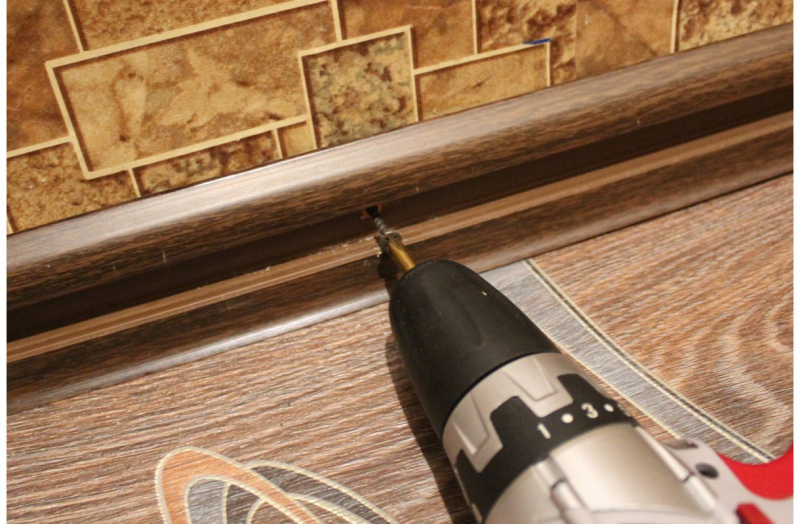

• В просверленные отверстия вставляются дюбеля, планка прикладывается к стене и фиксируется с помощью шуруповерта. Для ровности планку можно подтянуть или ослабить в нужных местах.

Центральный декоративный профиль защелкивается очень легко

• Когда нижние части закреплены, устанавливается верхняя часть кабель-канала. Для этого не нужны инструменты, она защелкивается без особых усилий. На этом этапе прокладываются провода. Провод лучше немного придавить в канал, чтобы он хорошо прилегал.
• Когда пластиковый плинтус с кабель-каналом полностью установлен, фиксируются заглушки по обоим краям. Очень часто случается так, что эти заглушки плохо держатся и постоянно отваливаются, особенно если в доме есть домашние животные. В этом случае специалисты советуют закрепить их на прозрачный герметик или клей. Главное, чтобы фиксатор был прозрачным.


  Как быть с углами?

  Если стена имеет внутренние углы, необходима стыковка с продольными плинтусами с помощью специальных элементов. Планка прикладывается к примыкающей стене и стыкуется с упорной планкой внутреннего угла. Одну сторону «внутреннего угла» нужно вставить в торец плинтуса, а другую прижать плинтусом с другой стены.

  Работа с наружными углами

  Если требуется переход к внешней части от внутреннего угла, то:

  1. На лицевой стороне наружного и внутреннего соединения отмечается положение внутреннего упора.
  2. Оба элемента прикладываются друг к другу, и определяется приблизительное расстояние между меткой.
  3. По намеченным размерам отрезается часть планки с кабель-каналом, прибавив по 2-3 мм с обеих сторон на возможные зазоры. Это будет каркас, на котором будут закреплены другие части.
  4. После этого на отрезанную часть устанавливаются внутренний и наружный элементы.

  Бывают также ситуации, когда нужно соединить наружные углы. Для этого оба плинтуса подрезаются, чтобы до торцевого соединения не хватало 3 мм. Затем к стене крепится прилегающая планка так, как было описано выше. Далее в канал укладывается кабель, фиксируется, и прикладывается декоративная деталь. Угловое соединение вставляется в одну сторону плинтуса, а другая вводится в паз. После этого планка защелкивается по всей длине.

  Как установить плинтуса с кабель-каналом без посторонней помощи

  Плинтусы для потолка и пола с возможностью установки проводки

  Из каких материалов они делаются

  Вовсе не обязательно, чтобы кабель-канал был предусмотрен конструкцией, как специально сделанный паз в профиле.
  В некоторых случаях инструкция позволяет прокладку проводов под планкой, если между ней и углом сопряжения стены и пола (потолка) остаётся достаточно свободного места.



  Узкий плинтус из полиуретана

  Самый удобный, хотя, возможно, и самый дорогой напольный и потолочный плинтус для радиусных углов делается из полиуретана – его практически можно завязать в узел, не повредив при этом поверхность. Но, несмотря на то, что его цена выше, нежели у остальных профилей, специальный паз для прокладки коммуникаций там не предусматривается, хотя всегда есть возможность укладки одного провода в углу сопряжения плоскостей.

  Такие профили устанавливаются либо на клей, либо на гипсовую шпатлёвку, в зависимости от отделываемой поверхности.



  Электрический напольный плинтус с подогревом

  А вот такой способ обогрева помещения, как на верхнем фото, способен предоставить возможность прокладки целой группы проводов – кабель-канал там есть в направляющих для крепления алюминиевой панели. Такое отопление может быть водяным и электрическим и тогда проводка там уже будет нужна для поддержания работоспособности конструкции, но место для дополнительных шнуров там всё равно остаётся – проверено на практике.



  Возможно, для кого-то это покажется странным, но специально предусмотренный кабель-канал может быть и у деревянного плинтуса. Правда, такие профили обычно делаются не из цельного массива, а из композита – чаще всего, это МДФ со шпонированным покрытием.

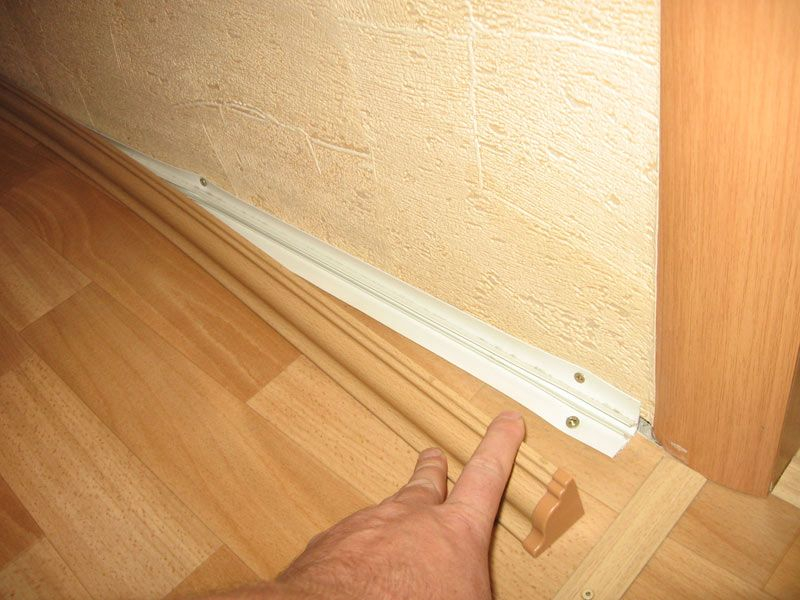

  Крепление основной планки здесь производится на пластиковую направляющую, как это, собственно, и показано на верхней фотографии или на стальные кляймеры, впрочем, технологического значения это не имеет.



  Конечно, самым популярным, да и, пожалуй, самым удобным для скрытого монтажа проводки является поливинилхлоридный плинтус, который в силу своей конфигурации имеет несколько пазов для прокладки коммуникаций. Поэтому, именно на его примере я хочу показать вам, как прикрепить плинтус с кабель каналом, так как здесь можно не просто проложить много кабелей, но и сделать это качественно, быстро и без особых трудовых затрат.

  Хотя, впрочем, именно из-за этого такой профиль лидирует по продажам среди аналогов.

  Монтажные работы

  В зависимости от черновой поверхности, которой на данный момент будет являться стена, мы выберем крепёж.
  Если она будет из дерева, то мы, естественно, применим соответствующие саморезы, а если из минеральных стройматериалов (кирпич, блоки, бетонные плиты), то, естественно, шурупы с пластиковыми дюбелями.



  Так выглядит самый распространённый вариант современного плинтуса из ПВХ

  Следует сразу отметить, что самые первые профили из ПВХ, которые делались для этой цели, предусматривались под монтаж на стальные кляймеры, что было очень неудобно, так как малейшее отклонение стены вызывало появление зазоров. Конечно, эти зазоры убирали, просто закручивая саморез сквозь лицевую часть, закрывая потом головку шурупа декоративной накладкой, но это, увы, уже нельзя было назвать скрытым монтажом.



  Фиксация шурупом к стене

  В настоящее время конфигурация профилей по отношению к креплению несколько изменилась, что позволяет обходиться без кляймеров – вы прижимаете его к стене через заднюю панель кабель-канала, как это показано на фотографии вверху.

  Расстояние между точками крепежа обычно выдерживают по 40-45 см, но если стена не совсем ровная, то шаг, естественно, сокращается, так как правильно установить плинтус с кабель каналом можно, только плотно прижав его к стене. Увеличение крепёжных точек связано с теми местами, где профиль отходит от стенки, образовывая зазор, и вы просто прижимаете его на нужном участке.



  ПВХ плинтусы со стыковочной фурнитурой

  Теперь давайте своими руками, поэтапно проделаем весь процесс монтажа:

  • фурнитура для наружных углов предусматривает здесь двойную деталь консоль и накладку (это видно на фотографии вверху), поэтому вам в первую очередь следует закрепить по наружным углам все консоли;
  • далее вам нужно будет снимать с каждой устанавливаемой планки малый профиль-заглушку, которым закрывается кабель-канал;
  • следующим шагом будет установка самого плинтуса, стандартная длина которого имеет 2500 мм, хотя существуют (редко) экспонаты по 5005 мм;
  • как вы понимаете, 2500 мм достаточно далеко не для каждой стены, поэтому, для соединения двух профилей используется стыковочная фурнитура;
  • на конечных точках (у дверных проёмов, шкафов и так далее) на профили надевают конечные заглушки, которые бывают левыми и правыми подбираете по обстоятельствам).



  Длина профиля должна соответствовать расстоянию между центрами стыковочной фурнитуры

  А теперь, самый ответственный момент, как установить пластиковый плинтус с кабель каналом – это подрезка профилей по длине:

  • чтобы длина куска профиля получилась наиболее оптимальной, вам нужно вычислить расстояние между центрами стыковочной фурнитуры, это на 4-5 мм больше в каждую сторону от края;
  • резать планку (заглушку в том числе) лучше всего ножовкой по металлу, но потом доработать ножом срез, сняв с него заусенцы;



  Стыковка в радиусном углу

  • принцип подрезки распространяется на любую длину палки – на фотографии вверху вы видите, как сделан радиусный угол без изгиба профиля.



  Заводим провод в кабель-канал

  Теперь можно заводить проводку:

  • после монтажа вы можете завести один или несколько проводов в кабель-канал и закрыть его заглушкой;



  А здесь поместится гораздо больше проводов

  • как мы уже упоминали, конфигурация плинтуса не обязательно должна в точности соответствовать друг другу – есть модели с большим количеством кабель-каналов, например, как на верхнем изображении;
  • поэтому, при выборе профиля на это следует обращать внимание, учитывая, конечно, ваши потребности в монтаже коммуникаций.

  На заглавной фотографии показана возможность отвода проводов вверх, по вертикали, через специальную фурнитуру.
  Хочу сказать, что найти такие комплектующие в продаже чрезвычайно сложно, хотя причины этого непонятны – они попросту отсутствуют.
  Поэтому, для таких отводов приходится прорезать мягкую кромку и устанавливать обычный пластиковый кабель-канал.

  Заключение

  Установка ПВХ профиля является самой быстрой и лёгкой среди других плинтусов, но это возможно только в том случае, если вы правильно разметите и раскроите палки по длине. Надеюсь, что у вас всё получится, но если всё-таки, что-то не срастётся – спрашивайте – постараюсь ответить.

  Как установить пластиковый плинтус с кабельным каналом: Инструкция +Видео

  Как установить пластиковый плинтус с кабель каналом. При современном строительстве проекты офисных, жилых и производственных помещений сразу же предусматривают прокладывание коммуникаций, но что делать при капитальном ремонте или если здание было построено еще при Хрущеве (или еще хуже – при Сталине)? Выход есть и в этой ситуации, при этом достаточно простой и удобный, но как установить плинтус с кабель каналом и есть ли способы монтажа?

  Об этом вы и узнаете ниже, при этом описанное взято не только с заводских инструкций, но и из многолетнего опыта.

  Плинтусы для пола и потолка для кабель канала

  Материалы изготовления

  Обратите внимание, что совсем необязательно, чтобы по конструкции был предусмотрен кабель канал в виде специально продуманного паза в профиле. В особых случаях инструкция дает возможность прокладывать провода под планкой, если между углом сопряжения стен и пола достаточно свободного места.

  Самый лучший, но и самый дорогой потолочный/напольный плинтус для радиусного угла изготовлен из полиуретана – это можно даже завязать в узел, и при этом поверхность не будет повреждена. Несмотря на то, что цена такого удовольствия выше, нежели у аналогов, специальный паз для прокладывания коммуникаций в нем не предусмотрен, хоть и есть возможность уложить один провод в углу сопряжения плоскости. Такие профили можно установить или на клей, или на шлатлевку гипсового типа, все зависит от поверхности отделки.

  А такой способ обогрева комнаты, который показан на фото, может дать возможность прокладывать не один, а целую группу проводов. Такое отопление бывает электрическим и водяным, и в этом случае проводка будет нужна для того, чтобы поддерживать работоспособность конструкции, но место для дополнительного шнура все равно останется – это проверено на практике.

  К слову, кому-то это может показаться странным, но специальный кабель канал иногда предусмотрен и у деревянных плинтусов. Правда, обычно такие профили делают из композита, а не из цельного массива – как правило, это МДФ со шпонированным покрытием. Монтаж основной планки обычно выполняется на пластиковой направляющей, или же на кляймеры из стали, но это не имеет технологического значения.

  Естественно, что самым распространенным и удобным для монтажа скрытого типа является плинтус из поливинилхлорида, который благодаря конфигурации имеет несколько пазов для того, чтобы можно было прокладывать коммуникации. По этой причине на его примере предлагаем рассмотреть, как устанавливать плинтус с кабель каналом, так как в этом случае можно не просто прокладывать много кабелей, но и сделать все это в максимально короткие сроки, без больших трудозатрат.

  Монтаж

  Обратите внимание, что в зависимости от поверхности (черновой), которая в нашем случае стен, выбираем крепеж. Если стена деревянная, используем деревянные саморезы, а если из кирпича, бетонных плит или блоков, то только шурупы с дюбелями из пластика.

  Сразу отметим то, что самые первые виды плинтусов из поливинилхлорида, которые делали для прокладывания провода, предусматривали для монтажных работ кляймеры из стали, и это было крайне неудобно, так как при малейшем отклонении от стены появлялось множество зазоров. Естественно, что зазоры убирали просто закручивали саморез сквозь лицевую сторону, а головку от шурупа прикрывали декоративным элементом, но такой способ можно было лишь с натяжкой назвать скрытым монтажом.

  На данный момент конструкция профилей по отношению к элементам крепежа изменилась, и это дало возможность отказаться от кляймеров – прижимаете к стене плинтус через заднюю панель кабель канала и все, готово! Между точками крепежа расстояние должно быть 0.4-0.45 метра. Но если стена не очень ровная, шаг придется сократить, так как правильная установка плинтуса подразумевает плотное прижатие к стене. Увеличение точек крепежей будет в тех местах, где профиль отходит от стены и создает зазор.

  Установка своими руками

  Теперь предлагаем проделать весь процесс установки своими руками:

  • Фурнитура для углов, которые снаружи, предусматривает двойную консоль и накладку, поэтому в самом начале следует прикрепить элемент по наружным углам.
  • После этого требуется снимать с каждой планки, которую устанавливаете, небольшую заглушку, которая поможет закрывать кабель канал.
  • Теперь можно установит сам плинтус, его стандартная длина обычно 2,5 метра, но изредка встречаются и 5-метровые планки.
  • Вы понимаете, что 2.5 метров хватит не для каждой стены, поэтому для выполнения соединения профилей требуется использовать стыковочную фурнитуру.
  • На конечных точках (у дверного проема, шкафа) на профили следует надевать конечные заглушки, которые могут быть правыми и левыми (выбираете то, что подходит в вашем случае).

  Длина плинтуса должна быть такая же, как и расстояние между центрами фурнитуры стыковки.

  И самый ответственный момент в установке плинтуса с кабель каналом – это подрезание профиля по его длине:

  • Чтобы длина отрезка профиля получилась идеальной, следует вычислить расстояние между центрами фурнитуры стыковки, т.е. на 0.4-0.5 см больше в каждую сторону.
  • Отрезать планку (и в том числе заглушку) лучше всего при помощи ножовки по металлу, но после дообработайте срез ножом и снимите с него заусенцы.

  Стыковка для радиусного угла:

  • Принцип подрезания в этом случае распространяется на любую длину – на фото видно, как сделан угол радиусного типа без изгиба профиля.

  А теперь можно завести проводку:

  • После установки можно завести несколько проводов в кабель канал и прикрыть его при помощи заглушки.
  • Как уже говорилось ранее, конструкция планки необязательно должно соответствовать друг другу на 100% – есть модели, в которые можно уложить много кабелей.
  • По этой причине при выборе профиля обращайте на этой внимание, чтобы ваши потребности в установке коммуникаций были полностью удовлетворены.

  Важно! На главном фото показано, что можно отвести провода по вертикали, через особую фурнитуру. Хочется сразу отметить, что такие комплектующие очень сложно найти в продаже по непонятным причинам, поэтому для такого отвода потребуется прорезать мягкую кромку и устанавливать стандартный кабель канал.

  Заключение

  Установка профиля ПВХ – это самая быстрая и простая установка из всех возможных, но такое возможно лишь тогда, когда вы правильно разметите и раскроите по длине палки. Желаем успехов.

  Плинтус с кабель каналом: советы по установке и прокладки



  Плинтус с кабель каналом относится к числу наиболее востребованных конструкций, значительно облегчающих монтаж электрической проводки и потому пользующихся огромным спросом у потребителей.

  Рассматривая плинтус с кабель каналом в качестве самостоятельной конструкции, следует отметить его приспособленность не только для укладки кабелей.

  Изготовленный из синтетических материалов он отличается доступной ценой, широким спектром размеров и расцветок. Это значит, что данное устройство может быть использовано в самых разнообразных жилых и офисных помещениях.

  Особенности и преимущества

  Плинтус с кабель каналом, который предлагают современные производители – это в большинстве случаев пластиковая конструкция, оснащенная специальной выемкой и планкой-заглушкой. Такая декоративная панель скрывает и уложенные в канал провода, и крепежные элементы, с помощью которых был выполнен монтаж.



  Устройство плинтуса с кабель каналом

  Полое внутри приспособление позволяет скрыть множество кабелей, предварительно разделив их в зависимости от назначения и использования.

  Конечно, обустройство скрытой электрической проводки является основным преимуществом данного приспособления. Однако есть множество других положительных качеств, делающих его столь популярным:

  Гибкость, позволяющая укладывать плинтуса с кабель каналом даже в помещениях со сложной геометрией.



• Наличие прорезиненных краев дает возможность монтировать устройство на неровных поверхностях, добиваясь плотного прилегания.
• Герметичность установленной планки-заглушки – возможность защитить скрытую проводку от попадания влаги во время уборки.
• Плинтус с кабель каналом отличается длительным сроком эксплуатации, не теряя форму и не выгорая на солнце.
• За таким устройством легко ухаживать, выполняя чистку с использование различных моющих средств. Плинтус устойчив к воздействию химических веществ, входящих в их состав.

Кроме того, пластиковый плинтус, оснащенный кабель каналом является изделием универсальным. Его устанавливают в спальнях и гостиных, в ванных и кухнях, в кабинетах и в офисах, в коридорах общественных приемных и в учебных аудиториях.

Простота в уходе позволила выполнять монтаж данной конструкции даже в медицинских и детских дошкольных учреждениях.

Заглушка гарантирует полную недоступность кабелей, а значит и полную безопасность потребителей.

Разновидности устройств



Полая декоративная планка

Плинтус с кабель каналом выпускается в двух видах:

• модель с выемкой в середине, которая закрыта планкой-заглушкой;
• полая декоративная планка, которую укладывают по линии соприкосновения пола и стен.

Такое устройство представляет собой объемный кабель канал, в который можно уложить большое количество проводов, чтобы позже развести их в нужных направлениях. Что касается первой модели, то в ней кабели размещают в специальной выемке, но существует возможность расположить провода и в полости, образующейся между плинтусом и стеной.

Особого внимания заслуживает фурнитура, позволяющая обеспечить вывод кабелей наружу. Для этого созданы специальные накладки, устанавливаемые в любом месте и даже в нескольких точках. Внутри такого устройства может находиться провод для интернет-соединения, антенный кабель, электрические провода. Для каждого из них обустраивается специальный вывод наружу, для которого и устанавливается накладка.



Не менее популярен высокий молдинг, оснащенный нескольким отделениями внутри конструкции. Он защищен от попадания влаги, относится к пожаробезопасным изделиям, долговечен, устойчив к различного рода деформациям.



Так как основная функциональная задача такого молдинга – декорирование стыков между стенами и полом, то для всех моделей разработана и создана специальная фурнитура, позволяющая осуществить соединение в любом нужном месте, обеспечить вывод разъемов, скрыть внешние и внутренние углы.

Молдинги из ПВХ не требуют окраски, просты в уходе, устойчивы к нагрузкам.

Монтаж

Укладка плинтуса с кабель каналом, как и любой другой модели данного устройства, выполняется по всему периметру помещения. Для этого существуют изделия, которые крепятся непосредственной к стене после просверливания отверстия в самом молдинге, точнее в его средней части, закрытой декоративной планкой-заглушкой. Подробности монтажа конструкции смотрите в этом видео:

Другие изделия крепятся на специальные клипсы, которые монтируются на стенах с помощью дюбелей и саморезов.

Чтобы подсчитать количество необходимых приспособлений, достаточно измерить периметр комнаты, посчитать количество внутренних и внешних углов, определить необходимость дополнительных соединений для приобретения соединительных заглучшек.

Важно учесть количество дверных проемов и определить необходимое количество окончаний.



Расстояние между точками крепления должно быть не менее 25 см

Перед началом работ потребуется освободить помещение и отметить на стенах высоту молдинга, точки соединения и крепления. Если выбранная и приобретенная модель плинтуса с кабель каналом имеет в середине выемку, закрытую планкой, то изделие прикладывают к стене в дальнем углу комнаты, отступив от него 1-1,5 см.

Теперь можно просверлить первое отверстие и вбить в него пластиковый дюбель, в который позже будет вкручен саморез. Для следующего крепления необходимо отступить от первого отверстия не мене 25 см, а максимальное расстояние между креплениями достигает 45 см.



При необходимости отрезать небольшую часть плинтуса нужно воспользоваться маленькой болгаркой или ножовкой. Планку-заглушку режут отдельно от самого молдинга, предварительно прочертив линию разреза.

Следующий этап – укладка кабелей и установка фурнитуры для точек, обеспечивающих вывод проводов наружу.

Последняя операция – монтаж декоративной планки, которая скроет все провода, расположенные внутри конструкции.

Читайте также:  Деревенские шторы для кухни: выберите вариант оформления вашего окна
