Как сделать кровлю правильно? Советы по изоляции кровли. Узлы

Как сделать холодную кровлю из металлочерепицы – инструкция по монтажу

В настоящее время при возведении частного дома специалистами используются всевозможные конструкции кровель, но чаще всего производят монтаж холодной кровли. Это идеальный вариант, когда чердак не планируется применять как жилое помещение. Ниже мы расскажем о том, как правильно произвести установку холодной кровли из металлочерепицы.

Преимущества такого варианта

Устройство такой кровли довольно простое – потребуется возвести конструкцию, уложить слой гидроизоляции, обрешетку и контробрешетку, кровельное покрытие. Главное, возводя холодную кровлю, предусмотреть вентиляционный просвет для возможности отвода сконденсированной влаги. Это необходимо для того, чтобы несущая конструкция и кровельный материал не испортился под воздействием влаги.

Сама по себе установка такой кровли не должна сопровождаться осложнениями в процессе работы, нужно лишь корректно закрепить кровельное покрытие так, чтобы оно не пропускало сквозь стыки в подкровельное пространство осадки. Перед созданием пирога кровли холодного чердака стоит выполнить весь перечень расчетов, определить уклон скатов, шаг обрешетки, и выбрать для себя подходящий метод фиксации листов металлочерепицы.

Что представляет собой холодная кровля

Технология холодной кровли из металлочерепицы предполагает изначальное возведение стропильной системы, после чего на нее будет укладываться мембрана и полиэтиленовая пленка для обеспечения гидроизоляции кровли под металлочерепицу. Набивают контробрешетку, обрешетку и укладывают кровельное покрытие в виде металлочерепицы.

Такая крыша характеризуется тем, что для нее не нужно укладывать теплоизоляцию – все, что потребуется, это обустроить вентиляционные выходы под коньком и на скатах для отвода влаги. Позаботьтесь о том, чтобы все предварительные расчеты производились максимально точно.

Установка кровли имеет такие особенности:

1. Если со временем вы планируете обустраивать теплую кровлю, то выбор мембраны для защиты от влаги должен быть тщательным. Если планируется обустройство мансарды, то обязательно должна присутствовать мембрана из ПВХ.
2. Если в будущем кровлю утеплять не планируется, то потребуется укладка микроперфорированной гидроизоляции, которую используют именно для холодных крыш. С такой пленкой нельзя укладывать теплоизоляцию, однако в случае дальнейшего утепления потребуется приобрести новую мембрану. В противном случае в будущем кровля лишится защиты от влаги, утеплители не будет успевать высыхать, а кровельный материал через время начнет ржаветь.

Этапы монтажа

Давайте разберемся, как правильно монтировать металлочерепицу, чтобы она прослужила долго. Во время укладки мембраны для защиты от влаги следует учитывать, что она должна оставаться с небольшим провисом, где-то на 20 мм. Таким образом можно будет добиться стекания конденсированной влаги, защитив тем самым систему стропил и иные элементы кровли от гниения. Чтобы дать возможность воде вовремя испаряться, не застаиваясь и не создавая тем самым неблагоприятную среду, следует позаботиться о включении в проект вентиляционного зазора, который располагают между влагоотталкивающий пленкой и коньком кровли.

Такая технология монтажа металлочерепицы подразумевает, что просвет позволит воздушным потокам легко циркулировать в пространстве под кровлей, убирая весь конденсат. Уложенная мембрана должна быть без разрывов и иных повреждений. Для ее закрепления лучше всего воспользоваться строительным степлером. Слои мембраны укладываются с небольшим нахлестом, а ее края заделываются скотчем.

Устройство крыши с холодным чердаком таково, что ее допускается использовать в регионах с любыми климатическими особенностями. Довольно много людей считают, что данный тип кровли не применим для северных регионов, хотя на самом деле это не так. Зачастую в таких регионах чаще всего и устанавливают холодные чердачные помещения. Сам чердак утепляют, а холодная кровля никаким образом не влияет на внутренний микроклимат верхних этажей. Чердаком можно даже и не пользоваться, потому как укладка слоя утеплителя между верхним этажом и подкровельным пространством устраняет все нюансы, влияющие на теплопотери.

При устройстве холодной кровли из металлочерепицы необходимо позаботиться о теплоизоляции вентиляционных отверстий, дымовых труб и выходов на чердак. В таком случае можно будет не беспокоиться о накапливании конденсата, обледенении, теплопотерях или же затекании дождевой и талой воды.

Холодная крыша может быть перекрыта практически любым кровельным покрытием, однако металлочерепица, ввиду удобства ее монтажа, используется значительно чаще. Некоторые другие разновидности кровельных материалов, в частности мягкая кровля, также неплохо подходят в данной ситуации, но они требуют больших временных и финансовых затрат при монтаже.

Структура кровельного пирога для металлочерепицы, включая гидроизоляцию

Перекрыть холодный чердак металлочерепицей – это наиболее удобный и простой способ обустройства крыши. В данном случае кровельный пирог будет состоять из гидроизоляционного материала, уложенного на стропильный каркас, обрешетки и кровельного покрытия (металлочерепицы). Собственно, и укладка такого покрытия выполняется очень быстро, главное – понимать, как покрыть крышу металлочерепицей правильно. Изоляционная пленка закрепляется скобами или гвоздиками, затем ее дополнительно прижимают контробрешеткой, прикрученной саморезами. Укладку реек обрешетки выполняют с учетом размеров металлочерепицы. Доска для обрешетки берется с размерами 25-100 мм, а иногда применяется фанера или стружечные плиты, если требуется сплошной настил.

Укладка пленки или мембраны для гидроизоляции чердака производится свободно, с некоторым провисанием. Однако стоит проследить, чтобы не была нарушена целостность покрытия, то есть любые дыры или трещины исключены. Как правило, пленка может провисать на 15-25 мм. Таким образом достигается вентилирование внутренней стороны гидроизоляционной мембраны, обеспечивается удаление сконденсированной влаги на карнизную планку и далее в водосток. Пренебрежение таким простым правилом в конечном итоге спровоцирует преждевременную деформацию кровельного каркаса и всей крыши.

Особенность крыши из металлочерепицы такова, что пленка для холодной кровли не способна снизить уровень шума, который возникает при интенсивных дождях, падающих на металл. Поэтому жилые помещения с таким кровельным покрытием обеспечивают слоем теплоизоляции, которая поглощает сильный шум. Без такого слоя обычно обустраивают только нежилые чердачные помещения.

Итак, холодная крыша будет включать такие слои:

• Изнутри помещения прокладывается пароизоляция для холодной кровли, которая только выпускает влагу наружу и не дает ей проникать внутрь жилых комнат.
• Далее устанавливают стропильный каркас для кровли.

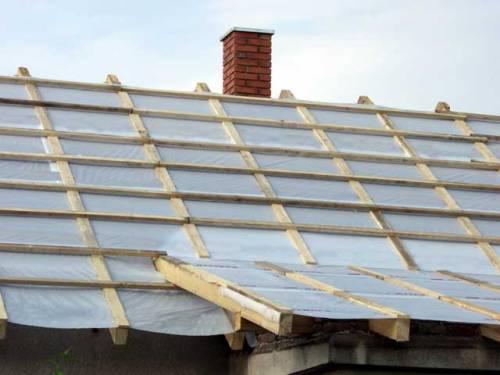

• Следующим слоем монтируют гидроизоляционный материал. Пленку укладывают с провисанием для отвода конденсата.
• Далее крепится контробрешетка, которая прижимает гидроизоляцию, закрепляя ее, и обеспечивает вентиляционные зазоры.
• Затем набивают обрешетку для фиксации кровельного покрытия. Она делается из реек 50×50 мм и укладывается вдоль скатов с отступом в 35-45 см. Исходя из разновидности кровельного покрытия и уклона скатов, шаг обрешетки и толщина доски для нее может различаться.
• Последним выполняется настил металлочерепицы.

Инструменты и расходные материалы для устройства холодного чердака

Примечательно, что для укладки металлочерепицы не потребуются слишком сложные профессиональные строительные инструменты. Можно воспользоваться элементарным набором, который есть в хозяйстве у каждого мужчины.

Помимо пиломатериалов для стропильного каркаса, обрешетки и контробрешетки, требуется изоляционная мембрана или пленка для паро- и гидроизоляции, а также достаточное количество металлочерепичных листов, закупленных из одной партии.

Крепление всех элементов производится с помощью скоб, саморезов, оцинкованных гвоздей и даже анкерных болтов. Однако стоит помнить, что они должны быть качественными, чтобы крыша не начала разрушаться раньше времени.

Что касается укладки кровельного покрытия, то помимо профильных листов потребуются коньковые элементы, ендовы (внутренние и внешние), карнизные и ветровые планки, а также снегозадержатели и водостоки.

Главное отличие холодной крыши от теплой заключается в наличии в последней слоя утепляющего материала, размещенного между слоями гидро- и пароизоляции. Целесообразно выполнение холодной кровли только в том случае, если чердак не будет использоваться в качестве жилого помещения.

Как сделать кровлю правильно? Советы по изоляции кровли. Узлы

Крыша частного дома – это не просто деревянный каркас, обшитый кровельным материалом – это сложная многослойная конструкция, которая обеспечивает тепло- и гидроизоляцию, вентиляцию подкрышного пространства, отвечает за максимально комфортный внутренний климат в помещениях.

От качества выбранных материалов и правильности их монтажа напрямую зависит качество крыши и срок ее службы. В этой статье мы поговорим, как сделать кровлю правильно.

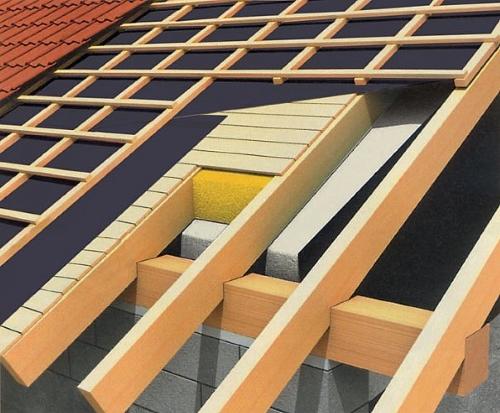

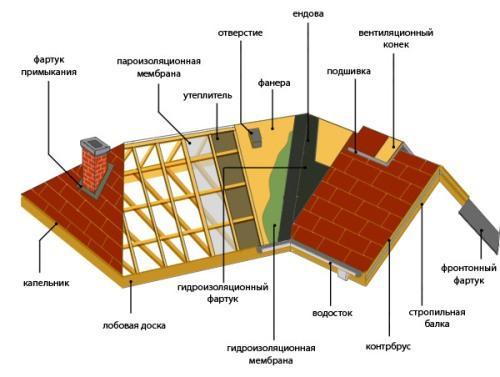

Итак, рассмотрим крышу в разрезе. Ее конструкция, состоящая из слоев разных материалов, называется кровельным пирогом. В его состав входят: кровельный материал, гидроизоляционный слой, утеплительный слой и пароизоляция, а также вентиляционные зазоры. Приведенную последовательность необходимо обязательно соблюдать при монтаже, что позволит получить конструкцию, обеспечивающую наиболее комфортные условия для проживания в доме, качественную вентиляцию, защищающую от повышенной влажности и гниения каркаса.

Как монтировать разные варианты кровельной конструкции?

В зависимости от того, будет ли использоваться пространство под крышей в качестве жилого помещения или нет, зависит способ утепления крыши. Рассмотрим более подробно оба варианта. Для простого чердака, который не предназначен для проживания на нем, утеплительный слой крепится не к каркасу крыши, а настилается на перекрытие верхнего этажа дома. При таком утеплении влага, находящаяся в помещении, будет удаляться наружу через аэраторы, установленные на крыше около конька.

Если же в доме планируется обустройство мансарды, утеплять нужно саму крышу, строго соблюдая последовательность монтажа слоев кровельного пирога. На стропила крепится контробрешетка, на которую настилается слой гидроизоляции. Гидроизоляцию нужно укладывать горизонтально, а отдельные полотна должны перекрывать друг друга на стыках приблизительно на 10 см, сами стыки должны быть герметичными. Полотна должны слегка провисать, чтобы в жару при тепловом расширении они не деформировались. Пространство между стропилами заполняется плитами утеплителя, которые должны плотно прилегать к элементам каркаса, не оставляя зазоров. Со стороны мансарды утеплитель закрывается пароизоляционной пленкой, стыки которой герметизируются. Такой «слоеный пирог» в своей конструкции имеет два вентиляционных зазора – между гидро- и теплоизоляцией за счет досок контробрешетки сечением 40х50 мм и между гидроизоляцией и кровельным материалом за счет досок обрешетки сечением 40х50, которые являются основой для крепления кровли. Эти зазоры позволяют выводить лишнюю влагу, которая может накапливаться в утеплительном слое.

Как сделать стропильную систему?

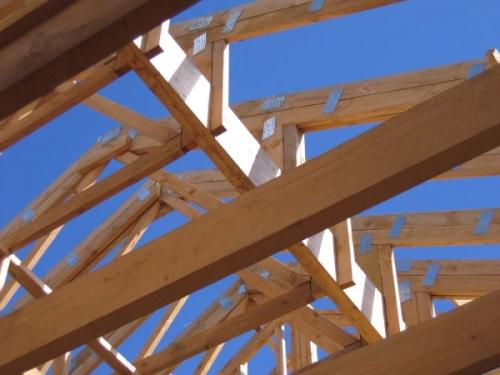

Основу любой деревянной крыши составляет стропильная система. Ее основные параметры (шаг между стропилами, сечение брусьев, их длина и т.д.) рассчитывается, исходя из заданных нагрузок: снеговой, ветровой и веса кровельного материала. Для стропил нужно выбирать качественную древесину, гладкую, без сколов, трещин, хорошо просушенную. Перед монтажом брусья нужно обработать специальным защитным составом – антисептиком. В зависимости от крепления стропила делятся на висячие и наслонные. Висячие стропила в верхней части крепятся между собой, формируя конек крыши. Их используют при строительстве домов небольших размеров с незначительными нагрузками на крышу. Если пролет превышает 6 м, стропила нужно дополнительно укреплять затяжками. Висячие стропила дают возможность получить пространство под крышей, не разделенное стенами или опорами.

Наслонные стропила в верхней точке опираются на коньковый прогон, который в свою очередь опирается на стойки или внутреннюю стену. Такая конструкция более прочная, ее можно использовать при длине пролетов до 15 м, а крыша при этом может иметь сложную форму. Дополнительно каркас может фиксироваться растяжками, стойками и т.д. Стропила не обязательно должны быть сделаны из одного сплошного бруса – они могут состоять из отдельных частей с разным наклоном, образуя фермы. Используя такие фермы, можно перекрывать здания любых размеров, не прибегая к использованию дополнительных креплений.

Как утеплить крышу?

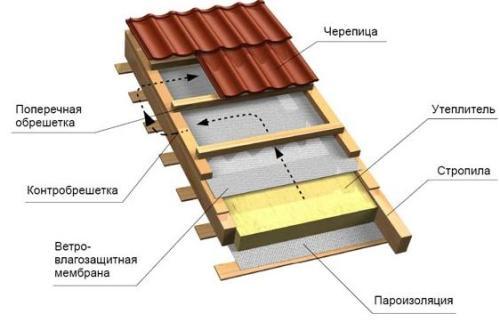

Схема крыши из металлочерепицы

Немаловажную роль в конструкции крыши играет утеплитель, поэтому к нему выдвигается целый ряд условий, которые нужно учитывать при его выборе. Утеплитель должен сохранять свои эксплуатационные характеристики, не смотря на погодные условия, быть влаго- морозо- и биостойким, нетоксичным, негорючим. Универсальных материалов на все случаи жизни нет, поэтому нужно учитывать, при каких температурах будет использоваться утеплитель, при какой влажности, какие механические повреждения возможны при эксплуатации, какие нагрузки действуют. Также не лишним будет узнать о его капиллярном и диффузионном увлажнении, когда влага соответственно поднимается вверх по капиллярам или распределяется равномерно по всему объему.

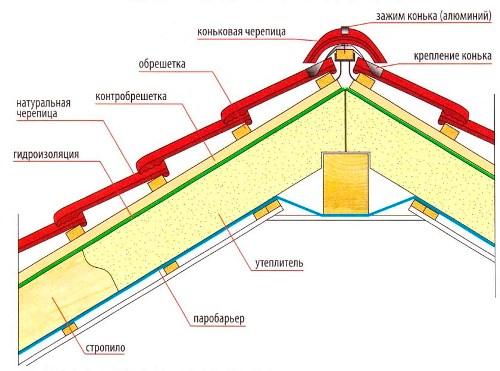

Схема крыши из керамической черепицы

Основной параметр, по которому выбирается утеплитель – коэффициент теплопроводности.

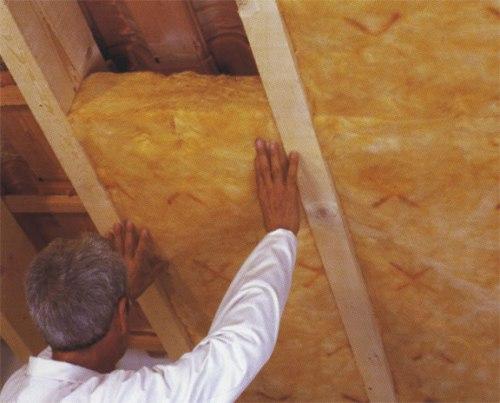

При монтаже утеплитель должен плотно прилегать к стропилам, заполняя собой все возможные щели. Укладывается он в один или несколько слоев, что зависит от самого материала и его рабочих характеристик. В среднем толщина утеплительного слоя в основной части территории Украины (I климатическая зона) составляет не меньше 150 мм, а с учетом европейски норм и того больше – 200 мм.

Схема крыши из битумной черепицы

В качестве утеплителя чаще всего используют минеральную вату (плиты или рулоны), стекловолокно, экструдированный пенополистирол. Каждый из них имеет свои преимущества и недостатки. Минеральная вата огнестойкая, хорошо держит форму, не деформируясь при действии нагрузок или перепаде температур, не проседает со временем, влагостойка и нетоксична. Стекловолокно славится своей невысокой плотностью, которая значительно снижает его вес, а значит и нагрузку на каркас крыши. Также оно эластичное, негорючее, с хорошими теплоизоляционными показателями.

Пенополистирол по своей структуре однородный, внутри имеет множество закрытых ячеек, заполненных воздухом, что делает его прекрасным теплоизолятором. Пенополистирол практически не впитывает влагу, не проводит тепло, «держит удар» при механических нагрузках.

Как защитить утеплитель от намокания?

Основным условием, при котором утеплитель будет хорошо исполнять свои функции, является его сухость. При попадании влаги в утеплитель его изоляционные свойства резко ухудшаются, потому что вода в отличие от воздуха прекрасно проводит тепло. Чтобы этого избежать, утеплитель защищается с двух сторон паро- и гидроизоляционным слоем. Гидроизоляция укладывается над утеплителем, защищая от попадания влаги снаружи. Пароизоляция подшивается под утеплителем со стороны чердака или мансарды, не давая пройти пару, который присутствует в воздухе. Обязательным условием такой защиты от влаги является вентиляция – зазор между гидроизоляционным материалом и утеплителем. Благодаря такой вентиляции вода, которая накопилась на поверхности утеплителя и пленке гидроизоляции, удаляется потоками воздуха.

Ошибки при устройстве кровли

Чем сложнее форма крыши, тем сложнее уложить кровельный материал на ее поверхность, и тем больше его расход, поэтому важно правильно подобрать кровельный материал именно для заданного типа крыши, чтобы потом не возникло проблем с его монтажом. При монтаже кровельного материала особое внимание нужно уделить стыкам со стенами, трубами, мансардными или слуховыми окнами, вентиляционными каналами, различными декоративными элементами. Любая щель может стать источником холода и проникновения влаги в середину конструкции.

Рассмотрим наиболее распространенные ошибки, которые допускаются при строительстве крыши. Первая ошибка – выбор дешевых материалов с целью экономии. Дешевые материалы очень редко бывают качественными, о чем нельзя забывать. Это не значит, что нужно закупать то, что подороже, лучше посоветоваться со специалистами, которые помогут сделать правильный выбор. Чем чревато использование дешевых материалов? Древесина низкого качества быстро начнет гнить и терять несущую способность, дешевый кровельный материал может протекать, покрываться трещинами, дешевая пароизоляционная пленка может пропускать влагу, не защищая утеплитель и т.д. Как видно, экономия в этом случае весьма сомнительная, ведь «скупой платит дважды».

Довольно распространенная ошибка – укладка гидроизоляционного материала вдоль стропил (от конька к нижней части крыши). На самом деле технология требует укладки гидроизоляции поперек стропил, начиная снизу и двигаясь вверх. Полотна обязательно должны укладываться внахлест, нижний край должен заводится на карниз к водостоку. При использовании рубероида он укладывается в два слоя. Для фиксации материала нельзя использовать скобы, его крепление обеспечивают брусья под обрешетку. При использовании диффузионных гидроизоляционных материалов нужно обратить внимание на то, какой стороной они укладываются, при неправильном монтаже такие материалы не смогут правильно выполнять свои защитные функции. Гидроизоляция при укладке не должна иметь складок, порезов, провисаний.

И еще пару слов о монтаже утеплителя. При его укладке в несколько слоев нужно располагать полотна так, чтобы они перекрывали стыки предыдущего слоя, что позволит получить практически герметичный слой. Если утеплитель рулонный и крепится к стропилам сплошным полотном от конька до карниза, через некоторое время он может начать сползать под тяжестью собственного веса, а также от вибраций или деформаций. Чтобы этого избежать, его необходимо дополнительно зафиксировать досками, расположенными с шагом 10-15 см.

Теперь вы знаете, как сделать кровлю. И даже если все работы по устройству кровли вы не будете делать сами, то сможете проконтролировать работу наемных работников.

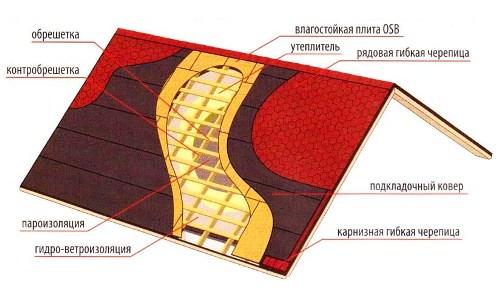

Устройство мягкой кровли

Особенности монтажа гибкой черепицы:
минимальный уклон кровли, при котором допускается использование гибкой черепицы — 1:5 (11,3 градуса) (рис. 1).

Климатические особенности монтажа:
в случае устройства кровли из гибкой черепицы при температуре ниже +5 °С, упаковки с плиткой перед монтажом следует хранить в теплом помещении. Допускается применение термофена во время монтажа.

Для монтажа гибкой черепицы зима – действительно не лучшее время, ведь согласно рекомендациям производителей, этот материал нельзя укладывать при температуре ниже +5 град. С. Дело в том, что гонт (лист с 3-4 «черепичками») крепится к деревянному основанию и расстеленному по его поверхности подкладочному ковру при помощи гвоздей и самоклеющегося слоя, который имеется на обратной стороне гонта. Чтобы намертво склеить гонт с основанием и гонтами соседних рядов, обеспечивая герметичность покрытия, необходимы солнечные лучи, которые постепенно «растапливают» самоклеющийся слой. А солнца зимой, увы, не хватает.

С другой стороны, в последние годы зима в средней полосе России лишь временами холодная. Кроме того, в минусовую температуру можно выполнять подготовительные работы для гибкой кровли – монтировать стропильную систему, сплошной деревянный настил, утеплить кровлю, паро- и гидроизоляцию, не забывая защищать конструкцию крыши от снега, используя прочную полиэтиленовую пленку или обычный рубероид. Весной же, не теряя драгоценного времени, укладывать гибкую черепицу, предварительно сняв плёнку или рубероид и уложив подкладочный ковёр.

При сильной необходимости можно смонтировать гибкую кровлю и в мороз. Для этого поверх крыши (или какого-то ее участка) строят деревянную или металлическую конструкцию, укрытую специальной для строительных лесов шумопылезащитной плёнкой или полиэтиленовой пленкой (так называемый «тепляк»). Изнутри «вторая крыша» обогревается электрическими или дизельными тепловыми пушками, в результате чего достигается необходимая плюсовая температура. Стоит добавить, что «тепляк», накрывающий весь дом, дает возможность вести не только кровельные, но и, например, штукатурные работы на фасаде, для которых также нужно тепло. «Тепляк» – это непростое инженерное сооружение: он должен быть устойчив к ветровым и снеговым нагрузкам, а также удобен для перемещения людей и стройматериалов.

Основные этапы монтажа кровли

1) Подготовка основания

Толщина доски и фанеры при разной величине шага стропил (определяется проектным расчётом) при снеговой нагрузке 1,8 kН/м.кв., точечной нагрузке 1,0 kН

Шаг стропил	Толщина доски	Толщина фанеры
(мм)	(мм)	(мм)
600	20	12
900	23	18
1200	30	21

2) Устройство вентиляционного зазора

Воздушный зазор должен быть достаточно большим (не менее 50 мм), вытяжное отверстие располагают как можно выше, а отверстия для притока воздуха, соответственно, в нижней части кровли.

Вентиляция необходима для:

• отвода влажности от утеплителя, обрешетки и кровельного материала

• уменьшение образования льда и сосулек на кровле в зимнее время

• уменьшения температуры внутри конструкции крыши летом.

  Помните, правильно выполненная вентиляция является залогом длительного срока службы кровли!

3) Монтаж подкладочного слоя

В качестве укрепляющего подкладочного слоя под гибкую черепицу используют кровельный материал Ruflex K-EL 60/2200 или рулонный кровельный изоляционный материал Руфлекс по всей площади кровли. Подкладочный слой монтируется по направлению снизу-вверх параллельно карнизному свесу кровли с нахлестом не менее 10 см, , края фиксируются гвоздями с интервалом 20 см, швы герметизируются клеем K-36 (рис. 3).

При уклоне кровли более 1:3 (18 град) возможна укладка подкладочного материала только на коньки кровли, в ендовы, на карнизные свесы и в торцевые части кровли, в местах проходок через кровлю (вокруг печных труб, в местах примыканий кровли к вертикальным стенам, вокруг мансардных окон) (рис. 4).

Примечание: В зависимости от способа крепления водосточной системы может возникнуть необходимость в монтаже кронштейнов для укладки подкладочного слоя.

4) Монтаж металлических карнизных планок

Для защиты края обрешётки на карнизных свесах от дождевой влаги поверх подкладочного ковра смонтируйте металлические карнизные планки (капельники) с нахлестом min 2 см. Прибивают их зигзагообразно кровельными гвоздями с шагом 100 мм (рис. 5).

5) Монтаж металлических фронтонных планок

Для защиты края обрешётки на торцевых частях кровли монтируются фронтонные планки с нахлестом min 2 см. Прибивают их зигзагообразно кровельными гвоздями с шагом 100 мм (рис. 6).

6) Монтаж ендового ковра

Для повышения водонепроницаемости в ендовах поверх подкладочного слоя укладывается ендовый ковер RUFLEX SUPER PINTARI, соответствующий цвету кровельной черепицы. Края фиксируются кровельными гвоздями с интервалом 100 мм (рис. 7).

7) Монтаж карнизной черепицы

Далее смонтируйте самоклеящуюся карнизную черепицу вдоль карнизного свеса, предварительно удалив с ее нижней поверхности защитную пленку. Карнизную черепицу укладывают стык в стык, отступив вверх от места перегиба карнизной планки 10-20 мм. Прибивают карнизную черепицу вблизи мест перфорации с последующим перекрытием мест крепежа рядовой черепицей (рис. 8).

8.1) Монтаж рядовой черепицы

Во избежание цветовых отклонений используйте кровельные плитки вперемешку из 4-5 упаковок. Укладку рядовой черепицы следует начинать от центра карнизного свеса в направлении торцевых частей кровли (рис. 9).

Таблица 1. Расход кровельных гвоздей.

Уклон кровли	Общий расход на кровлю	Расход гвоздей на один гонт
(град)	(кг/м2)	(шт)
до 45 (1:1)	0.1	4
свыше 45	0.07	6

Первый ряд черепицы укложите так, чтобы нижняя кромка ее располагалась не выше, чем на 1 см от нижнего края карнизной черепицы (рис. 11), а “лепестки” закрывали места стыка карнизных черепиц.

Последующие ряды смонтируйте так, чтобы концы “лепестков” черепицы были на одном уровне или выше с вырезами плиток предыдущего ряда.

На торцевых частях кровли черепицу обрежьте по краю и проклейте клеем K-36 на ширину не менее 10 см (рис. 12).

В ендовах обрежьте плитку таким образом, чтобы на дне ендовы осталась открытой полоса RUFLEX SUPER PINTARI шириной около 15 см (рис. 13).

Проклейте края плиток вдоль линии отреза на ширину не менее 10 см клеем K-36. При отрезании подкладывайте под черепицу фанеру, чтобы не повредить нижний слой кровельного ковра.

8.2) Монтаж черепицы типа “Rocky”

Укладку рядовой черепицы следует начинать от центра карнизного свеса в направлении торцевых частей кровли и конька. Первый ряд уложите так, чтобы “лепестки” рядовой черепицы закрывали места стыка и линию перфорации карнизных плиток. Следующий ряд уложите с таким расчётом, чтобы место стыка нижних гонтов располагалось по центру лепестка среднего размера монтируемого гонта (рис. 14). Каждый ряд черепицы прибивать четырьмя гвоздями к основе чуть выше паза плитки (20-30 мм) в середине так, чтобы шляпки гвоздей закрывались “лепестками” следующей рядовой черепицы.

Примечание: Не забывайте снимать защитную плёнку с гонта.

9) Монтаж коньковой черепицы

Коньковая черепица (0.25 x 0.33 м) получается при делении карнизной черепицы на 3 части по местам перфорации. Смонтируйте коньковую черепицу на конек кровли короткой стороной параллельно коньку, предварительно удалив пленку. Прибейте четырьмя гвоздями (по 2 с каждой стороны) так, чтобы гвозди оказались под накладываемой с нахлестом 5 см следующей черепицей (рис. 15).

10) Монтаж кровельных примыканий

Проходы через кровлю небольшого диаметра (антенные и т.п.) выполняются при помощи резиновых уплотнителей. Дымовые и другие трубы, подверженные нагреванию, необходимо изолировать. При монтаже гибкой черепицы вблизи дымовых труб (рис. 16) или других проходок по периметру соединения трубы с кровлей прибейте треугольную рейку 50*50 мм. Далее вокруг дымовой трубы смонтируйте подкладочный ковёр Ruflex K-EL 60/2200 или Руфлекс, нахлёсты промажьте клеем K-36. Затем кровельную черепицу заведите на вертикальную поверхность и приклейте клеем K-36. По периметру трубу оклейте полосой SUPER PINTARI при помощи сплошного слоя клея K-36 таким образом, чтобы сверху труба закрывалась полосой не менее чем на 30 см, а на скате – не менее чем на 20 см. Закройте примыкание металлическим фартуком (планкой примыкания), который фиксируется механическим путём, и загерметизируйте швы силиконовым герметиком, устойчивым к атмосферным воздействиям. Примыкание к вертикальным стенам выполняется аналогичным образом (рис. 17).

Рис. 16

Рис. 17

Применение герметизирующего клея K-36

Для герметизации следующих узлов: нахлёстов подкладочного ковра; нахлёстов рядовой черепицы на ендовый ковёр, мест примыканий, проходок ковровых вентиляционных систем применяют клей Katepal “K-36”. Расход клея указан в табл.2

Монтаж фальцевой кровли: обустройство кровельного пирога и установка фальцевых панелей

О том, как выбрать материал для фальцевой кровли, а также о том, какие разновидности фальцевых соединений считаются самыми надежными, мы писали в первой части настоящей статьи. Сегодня мы поговорим о конструктивных особенностях металлической кровли и о технологии ее монтажа.

Гарантированно защитить фальцевую кровлю от конденсата, деформации и разгерметизации поможет соблюдение определенных правил, касающихся обустройства кровельного пирога, особенностей укладки самого кровельного покрытия и последовательности его монтажа.

В этой статье рассмотрим следующие вопросы:

• Из каких элементов состоит пирог фальцевой кровли.
• Как обустроить карнизный свес фальцевой кровли.
• Последовательность и технология монтажа фальцевых панелей.
• Обустройство ендов и примыканий фальцевой кровли.

Если строительство дома начинается с основания, то обустройство фальцевой кровли начинается с создания кровельного пирога, который защищает чердачное помещение от конденсата и холода. При этом кровельный пирог служит надежной защитой от шума, возникающего при выпадении осадков.

Если утепление крыши 250-300 мм (у меня 300), то никакого шума не слышно (если, конечно, не пойдет град размером с яйцо). Единственное, где слышно дождь у меня (и то слабо), так это в ванной комнате, в которой установлен натяжной потолок.

Чтобы теплоизоляция получилась требуемой толщины, утеплитель можно укладывать в несколько слоев (между стропилами и под ними).

Кровельный пирог фальцевой кровли состоит из нескольких слоев:

Рассмотрим их подробнее.

Поддерживающая обрешетка – нижние деревянные рейки, на которые ложатся пароизоляционная пленка и утеплитель.

Пароизоляционная пленка – специальный материал, который не позволяет проникать влаге из помещения внутрь утеплителя.

Стропила – деревянные балки сечением 200х50 мм. Расстояние между стропилами – 1,2…2 м.

В качестве утеплителя чаще всего используется минеральная вата. Утеплитель укладывается между стропилами прямо на пароизоляционную пленку, которая, в свою очередь, поддерживается нижней обрешеткой.

Гидроизоляция – специальная пленка, которая пропускает влагу только в одном направлении (снизу-вверх). Гидроизоляция не дает подкровельному конденсату проникать в утеплитель, но пропускает влажный воздух, скапливающийся в слое минеральной ваты. Гидроизоляционная пленка представляет собой диффузионную (дышащую) мембрану, которая продается в строительных магазинах.

Можно расстелить диффузионную мембрану, можно использовать специальную объемную мембрану (только стоит она прилично). К общему мнению не пришли в этом вопросе.

Гидроизоляция стелется поперек стропил в направлении – снизу-вверх (начиная с карнизной планки, по направлению к коньку). К деревянным стропилам пленка крепится скобами (с помощью степлера). Отдельные полосы гидроизоляционной мембраны укладываются внахлест (ширина перехлеста – не менее 100 мм). На фронтонных свесах необходимо обеспечить свес пленки (ширина свеса – примерно 150 мм).

Пленка не должна находиться в натянутом состоянии, а допускаемое провисание мембраны между двумя соседними лагами составляет 35 мм.

Контробрешетка – брус 50х50, который прибивается к стропилам поверх гидроизоляционной пленки. Контробрешетка позволяет создать воздушную прослойку между гидроизоляцией и фальцевым покрытием.

Под контрбрусья подкладывается специальная уплотнительная лента, которая обеспечивает герметичность в местах гвоздевых соединений и уберегает утеплитель от попадания влаги.

Обрешетка – поперечные планки, прибитые к контробрешетке через определенное расстояние.

Брусок 50х50 (контробрешетка) прибивается вдоль стропил, а на них (поперек) – планки 100х25 с разбежкой (обрешетка).

Контробрешетка обеспечивает вентиляцию подкровельного пространства, что избавляет от образующегося там конденсата. Для того чтобы контробрешетка гарантированно выполняла свои функции, карнизный свес фальцевой кровли должен быть выполнен по следующей схеме:

Эффективную вентиляцию подкровельного пространства обеспечивает вентилируемый конек.

А также вентиляционная сетчатая лента из ПВХ, которая натягивается между обрешеткой и лобовой доской карнизного свеса.

Благодаря этим двум элементам обеспечивается постоянный продув подкровельного пространства.

Особого внимания заслуживает шаг обрешетки – расстояние, через которое прибиваются поперечные планки. В соответствии со сводом правил по обустройству металлической фальцевой кровли (СП 17.13330.2011) расстояние между отдельными планками обрешетки не должно превышать 200 мм. Это позволяет ноге человека, ступающего по кровельному покрытию, опираться сразу на две доски, что защищает металл от деформации.

По краям кровли (в местах кровельных свесов), а также в желобах создается сплошной дощатый настил шириной не менее 700 мм.

Некоторые пользователи нашего портала рекомендуют делать сплошную обрешетку по всей площади фальцевой кровли, что, в целом, ошибкой не является (особенно, если это совпадает с рекомендациями производителей фальцевых картин). Например, в соответствии с технологическими требованиями сплошная обрешетка в обязательном порядке «стелется» под цинк-титановую кровлю.

Более подробно о кровельном пироге и о материалах, из которых он создается, можно узнать, посетив соответствующий раздел FORUMHOUSE.

Заготовка материалов

Если вы решили изготавливать фальцевые картины из рулонного или листового проката, то без использования листогибочных и фальцепрокатных станков не обойтись. Приобретать подобное оборудование для личного строительства – нецелесообразно. Но это не значит, что гнуть металл следует вручную.

Лучше воспользоваться услугой бригады, у которой есть станок для прокатки картин. Качество кровли в этом случае будет лучше, чем если гнуть прокат руками. Существует даже отдельная услуга – «Прокат картин». Фактически каждая кровельная компания, у которой есть необходимое оборудование, предлагают её своим клиентам. Попробуйте поискать в вашем регионе.

Также с помощью листогибочного оборудования можно изготовить необходимые доборные элементы. Какие именно доборы понадобятся для строительства – это зависит от конструктивных особенностей кровли.

На фото представлены типовые профили, геометрия и размеры которых могут отличаться в зависимости от особенностей той или иной кровли.

Устройство и монтаж карнизного узла

Монтаж фальцевой кровли начинают с обустройства карнизных свесов. Сразу обращаем внимание на то, что карнизные свесы имеют различное исполнение. Оно напрямую зависит от конструкции водосточной системы. Водосточные системы, в свою очередь, могут иметь подвесные или же настенные водостоки.

Карнизный свес с подвесным желобом не имеет поперечных фальцев, благодаря чему кровля получается более герметичной и простой в обустройстве. Учитывая, что снег и наледь могут легко повредить подвесной водосток, поверхность кровли с длинными скатами приходится оснащать дополнительными элементами для снегозадержания.

Система с настенными водостоками и плоскими верхними отливами имеет более сложную конструкцию, а ее монтаж лучше доверять опытным жестянщикам. Жесткость системы с настенными водостоками на порядок выше, чем у ее аналога с подвесными желобами.

По поводу желобов: если они выполнены правильно, то хороши любые. Настенный – надежнее в плане жесткости, и за его сохранность я могу ручаться. Но есть слабое место – подводка картин (особенно если фальц одинарный). Подвесной лишен этого минуса, но его жесткость при определенных условиях эксплуатации может быть поставлена под сомнение.

Единого мнения по поводу того, какой водосток следует монтировать в комплекте с фальцевой кровлей, нет. Но какой бы вариант ни приглянулся лично вам, карнизный узел придется обустраивать по одним и тем же принципам.

Монтаж карнизного узла начинается с установки капельников и вентиляционной ленты.

Нижний карнизный профиль – «капельник» (по которому будет стекать конденсат, образующийся в подкровельном пространстве) – монтируется на стропила и накрывается гидроизоляционной мембраной. Делается это еще на этапе обустройства кровельного пирога.

Иногда нижний капельник не используется вовсе: например, если подкровельное пространство хорошо проветривается (с помощью вентилируемого конька – сверху и вентиляционной ленты – снизу). Но лучше, если он, все-таки, установлен.

Первым делом смонтировали пластиковую сетку на зазор между обрешёткой и лобовой доской. Поверх сетки набили карнизные планки, которые крепили к обрешётке кровельными оцинкованными гвоздями, забивая их в шахматном порядке. Планки монтировались по натянутому вдоль карнизного свеса шнуру, а сетка просто крепилась вплотную по краю.

Сетка ПВХ защищает подкровельное пространство от насекомых и мусора. Расстояние между карнизной планкой и вентиляционной сеткой должно быть не менее 2…3 см.

Если в составе кровли планируется использовать подвесные водостоки, необходимо заранее продумать способ установки карнизных крюков для водосточной системы. Так, длинные карнизные крюки, которые крепятся к верхней обрешетке, заводятся непосредственно под карнизную планку. Под каждый крюк необходимо сделать углубление в поверхности обрешетки. В противном случае фальцевые картины по краю свеса пойдут волнами.

Для придания карнизному свесу дополнительной жесткости, под карнизную планку устанавливаются металлические кровельные костыли.

Костыли врезаются в настил заподлицо с поверхностью обрешетки (по аналогии с водосточными крюками) и крепятся к ней саморезами.

Расстояние между двумя соседними костылями составляет 60…70 см.

Стандартные костыли имеются в продаже, при этом их вполне можно изготовить самостоятельно. Для изготовления костылей чаще всего используется стальная полоса – 40х4 мм. Заготовки требуемого размера свариваются между собой, после чего сверлятся и подвергаются антикоррозийной обработке (обрабатываются грунтовкой).

Стандартный Т-образный костыль для карнизного свеса имеет ширину от 100 до 200 мм, а его длина зависит от конструктивных особенностей кровли.

Костыли используются для усиления карнизных свесов, а также других элементов кровли. Поэтому они могут иметь разную геометрию, которая зависит от прямого предназначения изделия.

Фальцевые соединения сами по себе уже являются ребрами жесткости. Поэтому на кровлях с подвесными водосточными желобами кровельные костыли могут не использоваться, а могут быть заменены полосами из оцинкованного или окрашенного металла. Они устанавливаются вдоль свеса. Стальные полосы располагаются поверх карнизной планки или подкладываются под нее – в зависимости от геометрии карнизного профиля.

Перед монтажом фальцевых картин потребовалась установить дополнительные полосы металла, усиливающие жесткость свеса и формирующие выступ (50мм), за который потом крепили и обжимали загнутые края.

Завершив обустройство карнизного узла, можно переходить к следующему этапу работ. Но вначале немного расскажем о строительном инструменте.

Инструменты и приспособления для монтажа фальцевых картин

Киянка (пластиковая, деревянная или резиновая) и молоток – инструменты для формирования загибов и других элементов фальцевой кровли.

Шлязен (оправка, оправка-лопатка) – приспособление, которое служит для формирования гребней и обустройства замков в местах примыканий (ендовы, обходы вентиляционных каналов и дымоходов и т. д.).

Правильное утепление крыши дома: технология и видео

Утепление крыши дома – важный этап строительства или капитального ремонта кровли. Выбор технологии монтажа теплоизоляционного слоя зависит от конфигурации крыши, типа утеплителя и требований, которые предъявляются к помещению, расположенному непосредственно под крышей.

Необходимость утепления кровли

Как утеплить крышу, чтобы существенно снизить теплопотери дома? Прежде всего, требуется правильно подобрать материалы для утепления и точно придерживаться технологии монтажа. Качественно утепленная крыша на 15% повышает теплоэффективность дома, позволяет превратить мансарду в помещение, пригодное для круглогодичного проживания.

Наиболее высокие требования предъявляются к утеплению крыши жилой мансарды домов, расположенных в районах с холодными зимами. Кровельный пирог летних мансард или эксплуатируемых чердаков может включать более тонкий слой теплоизоляции. Крыша, под которой расположен неэксплуатируемый чердак, обычно не утепляется – теплоизоляция монтируется на пол чердака или потолок жилых помещений. Не утепленный нежилой чердак хорошо проветривается, что предотвращает загнивание деревянных элементов каркаса крыши.

При монтаже скатных и плоских кровель используются разные способы утепления крыши.

Теплоизоляция плоской кровли

Как сделать утепленную крышу при монтаже плоской кровли? Следует отметить, что плоская крыша может утепляться и снаружи, и изнутри.

Рекомендуется в первую очередь выполнить наружное утепление, а по итогам зимнего сезона определить необходимость внутреннего утепления.

В состав пирога плоской кровли входит:

• пароизоляция;
• теплоизолятор;
• гидроизоляционный слой из рулонного материала;
• насыпной слой (дренаж + цементно-песчаная смесь).

Наружное утепление удобнее всего выполнять с использованием минеральной базальтовой ваты. Также можно применять пенополистирол и другие жесткие утеплители. При этом следует учитывать, что полимерные утеплители нельзя применять при монтаже кровельного покрытия с высокими требованиями к пожаробезопасности.

Утепление скатной крыши

Кровельный пирог скатной крыши выполняется с утеплением по стропилам. Важно разобраться, как правильно утеплить крышу дома, чтобы не допустить ошибок, которые в итоге приведут к порче деревянных конструкций.

Наиболее популярным утеплителем в частном домостроении является минеральная вата. Это удобный в монтаже негорючий материал, который можно приобрести по невысокой цене. Но сама структура ваты способствует накоплению влаги, что служит причиной значительного снижения теплоизоляционных свойств материала, а также со временем провоцирует гниение элементов стропильной системы. Таким образом, при создании утепления важно предусмотреть правильную вентиляцию и паро- и гидроизоляцию кровельного пирога.

Монтаж теплоизолятора скатной кровли выполняется со стороны чердака в процессе строительства или ремонта крыши. Если ведутся ремонтные работы, перед укладкой утеплителя необходимо проверить состояние стропил – подгнивающие элементы необходимо заменить новыми. Также стоит обработать все деревянные конструкции огнебиозащитным составом.

Пирог скатной кровли включает в себя:

• финишное кровельное покрытие;
• гидробарьер (слой гидроизоляционного материала);
• теплоизолятор;
• пароизоляцию;
• внутреннюю отделку (по желанию).

Правильное утепление крыши требует качественного воздухообмена, для чего необходимо создать воздушные прослойки между:

• подкровельной гидроизоляцией и кровельным покрытием;
• утеплителем и гидробарьером;
• пароизоляцией и внутренней обшивкой (если она предусмотрена).

Циркуляция воздуха (свободный приток и удаление) обеспечивается за счет специальных продухов, один из которых должен быть расположен в свесе крыши, а второй – под коньком.

Материалы для теплоизоляции скатной кровли

Технология утепления крыши предполагает использование различных материалов. К числу наиболее популярных теплоизоляторов относится минеральная вата и стекловата (в плитах или рулонах), плитные полимерные материалы – пенополиуретан, пенополистирол. Принципы их монтажа схожи, но стоит отметить, что монтировать плитный материал значительно проще и удобнее.

В качестве гидроизоляции обычно используется рубероид или гидроизоляционная мембрана, непроницаемая для воды, но способная отводить влагу из утеплителя. Пароизоляционный слой может быть выполнен из:

• рубероида;
• полиэтиленовой пленки;
• пергамина;
• фольгированных материалов, уложенных фольгой в сторону чердачного помещения.

Для создания кровельного пирога с высокими функциональными характеристиками, для создания пароизоляции рекомендуется использовать специальную пароизоляционную мембрану: она отводит конденсат наружу от утеплителя и не пропускает пар и влагу внутрь кровельного пирога.

Этапы работ по утеплению скатной кровли

Схема утепления крыши достаточно проста. В первую очередь необходимо измерить расстояние между стропилами. Плиты ватного утеплителя следует нарезать согласно полученным результатам, прибавив 1 сантиметр. Это позволит крепить теплоизолятор враспор между стропилами. Данный этап работ значительно упрощается, если кровельная система изначально спроектирована и смонтирована в расчете на использование плитных утеплителей определенной ширины.

Если между стропилами и уже смонтированным кровельным покрытием нет гидроизоляции, следует сначала закрепить гидробарьер. Мембрана должна обволакивать стропила, крепить ее удобнее всего строительным степлером к самим стропилам и к кровельной обрешетке в проемах между ними. Гидроизоляция должна быть выведена под свес в нижней части крыши, чтобы обеспечивался отвод влаги. Следует учитывать, что при таком способе крепления гидробарьера утеплитель приходится монтировать без необходимой воздушной прослойки. По этой причине в качестве гидроизоляции рекомендуется использовать супердиффузионную мембрану.

При наличии гидроизоляционного слоя под кровельным покрытием, на стропила набиваются гвозди с шагом около 10 см. Гвозди должны располагаться на расстоянии 3-5 см от гидроизоляционного слоя. Между гвоздями необходимо натянуть полиэтиленовую нить или шнур, подбивая их до конца. Это поможет создать воздушный зазор между гидробарьером и утеплителем. Если теплоизолятор планируется фиксировать шнуром, а не обрешеткой для внутренней обшивки, по внешнему краю стропил также необходимо набить гвозди.

Если определяясь, как утеплить крышу дома, был выбран ватный плитный утеплитель, то подготовленные элементы необходимо, слегка сжав, вставить между стропилами. При использовании более жестких плит из пенопласта и подобных материалов, важно точно подгонять их под размер, чтобы плиты плотно вставали в проем. Утепление рекомендуется выполнять в два слоя. Если приходится в проем монтировать не цельные листы, а более узкие фрагменты, стыкуя их по длине или ширине, необходимо проследить, чтобы стыки второго слоя не совпадали со стыками первого. Теплоизолятор не должен выступать за плоскость стропильных ног. Если стропила имеют недостаточную ширину для монтажа двух слоев утеплителя, к ним прибивается дополнительный брус.

Теплоизолятор фиксируется между стропилами с помощью натянутого шнура, закрепленного на заранее набитых гвоздях. Либо в качестве крепления используется обрешетка из реек, предназначенная для монтажа внутренней обшивки помещения. Рейки прибиваются к стропилам с шагом 30-40 см. В этом случае пароизоляция крепится степлером к стропилам до монтажа обрешетки: толщина реек позволяет создать необходимый воздушный зазор между пароизоляцией и обшивкой.

При монтаже паробарьера особое внимание уделяется герметичности слоя. Полотнище укладывается с нахлестом не менее 10 см, стыки следует проклеить клейкой лентой в два слоя. Необходимо максимально качественно выполнить монтаж пароизоляции вокруг печной трубы и в местах соединения со стенами. На заключительном этапе выполняется монтаж обшивки с использованием древесносодержащих или гипсокартонных плит.

О том, как утеплить крышу дома, подробно можно узнать из видео.

Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлю

Любая система вентиляции, которая использовалась при строительстве частного дома, нуждается в двух основных элементах – точке забора чистого воздуха и отверстии для выброса загрязненного. Согласитесь, что без этих элементов вся система вентиляции теряет какой-либо смысл.

Есть множество вариантов обустройства этих точек, но чаще всего они располагаются под крышей либо непосредственно на самой кровле.

В этой статье рассмотрены основные варианты исполнения узла вентиляции через кровлю, разнообразие которых зависит от вида перекрытия на крыше. Также даны практические советы, как правильно выполнить примыкание кровли к вентиляционной шахте, для того чтобы не допустить попадания в дом осадков.

Требования к монтажу вентиляционной трубы

Соблюдение требований, которые выдвигаются к установке узла вентиляции – залог того, что в доме не будет плесени или повышенной влажности. Одна из задач кровли – защита помещения от проникновения осадков, а также поддержание оптимального температурного режима, который является комфортным для жильцов дома.

Вентиляционная труба – сквозное отверстие, проходящее через крышу. То есть, для того чтобы провести вентиляцию через крышу, необходимо сделать сквозную дыру, которая откроет доступ осадкам в дом.

Именно поэтому место входа вентиляции нуждается в дополнительной изоляции от осадков, талой воды. Кроме того, оно должно быть защищенным от образования конденсата. Последний возникает из-за высокой разницы в температуре между той, которая была достигнута внутри помещения и той, что на улице. Таким образом, основное требование к вентиляционной трубе – ее полная герметичность и теплоизоляция.

Также, важно позаботиться о том, чтобы осадки свободно стекали с кровли, то есть вентиляционная труба не препятствовала этому. Задача не из легких. С одной стороны, ничего не должно мешать притоку свежего воздуха в помещение. С другой – труба должна пропускать только воздух, но мешать проникновению осадков, насекомых и т.д.

Для решения перечисленных проблем можно установить специальные узлы прохода. С их помощью обеспечивается бесперебойная транспортировка потоков воздуха, без существенного вмешательства в функциональность кровли.

Основные требования при монтаже вентиляционной шахты следующие:

• защита от так называемых «мостиков холода» – не допускать образования мест, через которые может уходить тепло из помещения;
• герметизация;
• обязательное требование – плотное прилегание вентиляционной трубы к крыше;
• установка дополнительных защитных элементов – после герметизации места стыков прикрываются дополнительными конструкциями (они выполняют как декоративную, так и практическую функцию).

Если на крыше есть несколько выходов, например, дымоход, телевизионная антенна или спутник, то можно создать одну общую шахту, через которую они будут выходить.

Ко всем этим выходам можно добавить и отверстие вентиляции, то есть примыкание кровли к вентиляционной шахте будет происходить через специальный отвод. Шахта конструируется из металла или дерева, желательно продумать о способе вывода вентиляции и других коммуникаций в момент строительства кровли.

Стоит помнить, что для идеального примыкания воздуховодов к металлической кровле или крыше из любого другого материала, лучше делать трубу вентиляции квадратной или прямоугольной.

В этом случае для обеспечения правильного примыкания воздуховода, используют квадратную накладку. Она надевается сверху на трубу и обеспечивает ее защиту. Пространство, образованное между трубой вентиляции и накладкой, заполняется песком или любой другой невозгораемой смесью.

Для защиты помещения от проникновения влаги для стыков используется герметик, а в верхней части вентиляционной трубы устанавливается дефлектор.

Дополнительные требования устанавливаются и для длины вентиляционной трубы, при отсутствии тяги в ней могут монтироваться вентиляторы.

Высота трубы должна быть не меньше дымохода. Кроме того, расстояние между стыком и дефлектором должно быть достаточным для свободного перемещения воздушных масс.

Узел вентиляции можно располагать вдоль ската крыши. Именно в этом случае труба не будет создавать препятствий для схода снега или свободного стекания осадков с кровли.

Самое идеальное место – конек, как верхняя часть крыши. Только так можно обеспечить максимальную тягу, без монтажа дополнительных вентиляторов.

Выбор материалов для герметизации

Для герметизации стыка вентиляционной трубы с кровлей можно использовать герметик или специальную ленту. Оба варианта подходят для этого этапа монтажа, конкретный тип подбирается с учетом вида перекрытия крыши.

Для любого типа кровли характерной чертой является высокий диапазон ее температур. Жарким летом крыша может нагреться до +70 градусов, а в сильные морозы – опустится до -40 градусов по Цельсию.

Поэтому важно выбирать тот герметик, который будет очень эластичным и устойчивым к таким перепадам температур. Так, если при строительстве использовалась наливная кровля или перекрытие битумной черепицей, то лучше использовать акриловые герметики.

Однако, если дом расположен в холодном климате, где часто минусовая температура, то акриловый герметик можно использовать только для обработки внутренних швов. Также для обработки внутренних стыков можно использовать и битумные герметики. Более универсальными являются полиуретановые средства, так как подходят для любого типа кровли и не имеют особенных требований к температурному режиму.

Используя для герметизации ленту, можно существенно облегчить процесс обработки стыка кровли и вентиляционной трубы.

Лента представляет собой тонкую полоску фольги, которая крепится с помощью клея или имеет собственную клеевую основу. Она полностью повторяет контуры стыка, за счет чего достигается идеальная герметизация.

Как правильно обходить трубу?

Зашивка трубы – способ прикрыть место стыка и в некоторых случаях сам воздуховод.

Делается это из таких соображений:

• внешний вид кровли;
• не смотря на соблюдение требований к высоте трубы, отсутствует тяга;
• нет уверенности в качестве материала из которого изготовлена вентиляционная шахта, есть опасения, что она разрушится под действием атмосферных осадков.

Для обхода вентиляционной трубы используют различные материалы. Они разнятся по стоимости, а также по своим характеристикам.

Наиболее популярный – оцинкованный материал, который покрыт полимером. Это самый дешевый способ обхода трубы, он долговечен в использовании и имеет презентабельный вид. Так как вентиляционная труба не считается огнеопасной, для ее обшивки можно использовать сайдинг.

В некоторых случаях возникает необходимость обойти вентиляционную трубу мягкой черепицей, что разумно делать только в том случае, если вся кровля изготовлена из такого материала.

Правила укладки гибкой черепицы не отличаются при обходе вентиляционной трубы. Вместе с тем, стоит следить, чтобы стыки черепицы не пропускали воду к стыку воздуховода, а также не мешали свободному спуску осадков с крыши.

Основные варианты примыкания узла вентиляции

Выбор способа примыкания узла вентиляции зависит от материала, из которого изготовлена кровля.

Не менее важную роль играет вид трубы, которая служит для воздуховода:

• простая труба из металла или полипропилена, которая не имеет каких-либо дополнительных функций;
• дополненная вентилятором;
• труба, дополненная системой клапанной регулировки, со штанговым или ручным управлением;
• сложные вентиляционные системы с несколькими дополнительными функциями.

Чем больше функций имеет воздуховод, тем выше требования к монтажу узла вентиляции.

Самый простой вариант укладки узла вентиляции может проводиться на мягкой кровле. Для этого в крыше необходимо сделать отверстие, которое по диаметру подходит к вентиляционной трубе, проложенной в доме.

К отверстию, при помощи саморезов крепится фланцевая опора, обязательно дополненная гибкой прокладкой. Во фланец ставится стакан (крепится саморезами) и оцинкованная труба. Пустое пространство между стаканом и трубой заполняется теплоизоляционным материалом.

При использовании других материалов для покрытия кровли потребуется использовать более сложные методы крепления, с дополнительными листами гидроизоляции.

Если речь идет о промышленном варианте исполнения узла вентиляции на крыше, то они довольно стандартны.

Это воздуховод, который имеет форму квадрата или круга, а вокруг него располагается монтажная шайба с дополнительными ребрами жесткости. Узлы прохода производятся трех видов – те, которые производятся без клапана или с клапаном с электроприводом или ручным управлением. Кроме того, узел прохода может отличаться по своей форме.

Для того чтобы подобрать необходимые материалы, нужно определиться с вариантом прохода узла через крышу. Самой простой оказывается установка узла на мягкой крыше, которая выполнена, например, из гибкой черепицы.

Для этого потребуется эластичный резиновый уплотнитель, стакан и переходной фланец. Установить эту конструкцию не составит особенного труда – вполне можно сделать все своими руками.

В тех случаях, когда на кровле уложен другой материал, например, профнастил или шифер, обойтись типовым набором материалов не получится. Кроме того, если труба вентиляции слишком высокая или под крышей имеется значительный слой утеплителя, описанный выше способ не подходит.

Тогда придется использовать узел, который состоит из стального стакана, а под ним должна располагаться металлическая площадка. Как и в предыдущем случае, работы начинаются с определения точного места, куда будет врезана труба, а также создания отверстия нужного диаметра под трубу и площадку.

Первым делом укладывается слой гидроизоляции, края которого запускаются под кровлю. В том месте, где располагается непосредственно узел прохода, его края обрабатываются герметиком.

Для того чтобы справиться с проблемой большой высоты вентиляционной трубы, можно сделать дополнительную накладу из фанеры. Для особенно больших или тяжелых конструкций изготавливается дополнительный каркас из деревянных брусьев. Как вариант, можно установить растяжку из металлических тросов, которая надежно зафиксирует трубу на крыше.

В том случае, если речь идет о бетонной крыше, то для нее рационально использовать типовой набор материалов (пластиковый стакан, уплотнитель и фланец), поскольку на конструкциях такого типа обычно выходы для вентиляционной или других труб запланированы заранее.

Выводы и полезное видео по теме

Как правильно монтировать узел вентиляции можно посмотреть в видео:

Таким образом, вывод вентиляции через крышу – довольно кропотливый и сложный процесс. Несоблюдение требований, которые выдвигаются для монтажа, может привести не только к прекращению работы вентиляции, но и к появлению в доме чрезмерной влажности и плесени.

Поэтому, если нет уверенности, что получиться все сделать правильно, лучше доверить эту работу профессионалам.

А приходилось ли вам самостоятельно обустраивать узел прохода вентиляции через кровлю? Возможно при этом возникали какие-то сложности? Пожалуйста, поделитесь своим опытом обустройства узла прохода вентиляции через кровлю. Оставляйте свои комментарии, задавайте вопросы – блок для связи под статьей.
