Как самому установить каркас из профилей для гипсокартонных конструкций?

Стены

При ремонтных работах, для отделки внутренних помещений квартир, загородных домов, дач или офисов чаще применяют такой материал, как гипсокартон. С его помощью удается не только скрыть существенные неровности поверхностей, но и осуществить практически любые идеи при оформлении комнат: арки, сложные системы потолков, перегородки, альковы. В статье рассмотрим, как сделать правильный каркас на стену под гипсокартон.

Содержание:

Преимущество стен и потолков из гипсокартона

  • Конструкция каркаса для гипсокартона из профиля позволяет монтировать светодиодную ленту, упорядоченным или хаотичным образом встроенные светильники или подвесить классическую люстру.

  • Стены можно оформить нишами и довольно оригинальным способом произвести их подсветку.
  • В полученном межпотолочном пространстве поместятся вентиляционные трубы, спрячется электропроводка, останется место и для утеплителя, звукоизоляционного материала.
  • А если высота помещения позволяет можно установить и кассетного типа кондиционер, так как толщина внутреннего блока может составлять от 230 до 300 мм.

Условные обозначения для гипсокартона

Приобретая данный строительный материал можно столкнуться со следующими акронимами (аббревиатурой):

  • ГКЛ – гипсокартонный лист серого цвета, толщиной от 8 до 16 мм, шириной 1200 мм и длиной 2000-4000 мм. Обычно используется в помещениях, к которым не предъявляются особые требования;
  • ГКЛВ – влагостойкий лист (картон окрашен в зеленые тона), который отличается гидрофобными добавками. Производится со следующими размерами: 18х600х2000 мм. Применяется в ванных комнатах или кухнях;
  • ГКЛО – огнестойкий гипсокартон имеет розовый оттенок, обладает повышенной стойкостью к воздействию открытым огнем. Его толщина может составлять от 10 до 16 мм, ширина – 1200 мм, а длина – 2000-4000 мм. Такой вид актуален для комнат с камином;
  • ГКЛВО – гипсокартон сочетающий в себе влаго- и огнезащитные характеристики, толщина 12-16 мм, ширина 600 или 1200 мм, длина 2000-4000 мм.

Здесь следует отметить, что для потолков используется чаще 9,5 мм листы, а для отделки стен, откосов или создания перегородок, ниш – 12,5 мм, для выполнения проемов лекальных, арочных форм – 6,5 мм гипсокартон.

Не рекомендуется для выставления меток на гипсокартоне использовать маркер, потому что некоторые виды имеют «удивительное» свойство проявляться на поверхности листа даже через несколько слоев шпаклевки и покраски.

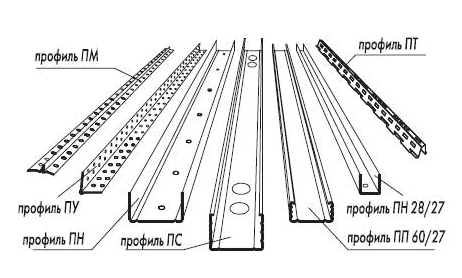

Условные обозначения металлического профиля для гипсокартона

  • ПС – профиль стоечный П-образного вида с продольными желобками. Его основание называется «спинкой», а боковины – «полками», равные всегда 50 мм. Ширина спинки находится в диапазоне от 50 до 100 мм. Его используют как вертикальные стойки.
  • ПН – профиль направляющий, его сечение идентично стоечному профилю. Ширина «полок» только 40 мм, «основания» 50-100 мм. Используется при сооружении стенового каркаса или создании перегородок. Он фиксируется к полу и потолку, образуя рамку для основной конструкции.
  • ПП – потолочный профиль (60х27 мм) с 3 продольными канавками. Именно к нему выполняется монтаж гипсокартонных листов.
  • ПНП – потолочный направляющий профиль (27х28 мм). При сооружении подвесной конструкции он крепится к стенам комнаты, направляя ПП.
  • ПУ – профиль угловой (85°) из перфорированного металла, служит для укрепления углов. Он может быть как внутренним, так и внешним, отличаться по предназначению и параметрам. При дальнейших работах отверстия заполняются шпаклевочным материалом, тем самым обеспечивая надежное сцепление с гипсокартоном.
  • ПА – профиль арочный (вогнутый или выпуклый). С его помощью оформляются не только дверные проемы арочного типа, но и создаются подвесные конструкции сложных волнообразных форм.

Если планируется монтаж тяжелой картины, люстры с существенным весом или кронштейнов для установки какого-либо прибора – рекомендуется еще на этапе сооружения усилить каркас в этих точках.

Дополнительные элементы

  • Профили могут быть длиной от 2750 до 4000 мм, если необходима большая длина, тогда используется своеобразная муфта (соединитель для ПП 60х27 мм).
  • Краб имеет крестообразную форму и используется в точках пересечения профилей, обеспечивая прочность каркаса. Двухуровневый краб одевается на ПП верхнего уровня и надежно фиксирует профиль нижнего уровня.

  • Прямой подвес монтируется к стене или потолку, затем производится сгиб по специальным линиям. В полученный П-образный проем вставляются профили и затем фиксируются. После установки излишки «ушек» отгибают или отрезают. Если использовать такой крепежный элемент – подпотолочное пространство составит не более 60 мм.
  • С помощью зажимов и тяги анкерного подвеса можно регулировать высоту межпотолочного пространства от 250 до 1000 мм. Его опорная часть обеспечивает стабильное положение ПП.

Метизы

Метизы для крепления направляющих и подвесов выбираются в зависимости от поверхностей, например:

  • если стены и потолок из бетона, тогда профиль или анкерные подвесы монтируются дюбелями 6х40 или 6х60 мм в зависимости от качества поверхностей.

  • К деревянным основам крепеж производится шурупами 6х70, 6х80 мм.
  • Фиксировать между собой все металлические элементы каркаса, например, прямые подвесы к потолочным профилям, стоечные к направляющим, соединительные муфты, крабы – лучше саморезами с острым концом 3,5х11 мм.
  • Гипсокартон монтируется к металлическим профилям посредством саморезов с частой резьбой из оцинкованной стали 3,5х25 мм. Здесь нет необходимости выполнять предварительное просверливание рабочего отверстия.
  • Прикрепить направляющий профиль для стоек к гипсокартонному потолку можно применив специальные раскрывающиеся дюбеля, которые обеспечат надежное крепление.

Последовательность работ

  • Если планируется отделка и стен и потолка, то работу следует начинать с монтажа каркаса на потолке. Редко какой потолок может «похвастаться» ровными углами (90°) и если в этом случае начать ремонтные работы со стен, тогда подгон гипсокартонных листов наверху станет весьма затруднительным.
  • Провести электромонтажные работы, подвести кабель к точкам расположения осветительных приборов. Запас длины провода должен составлять 10-15 см от «нового» потолка. Необходимо проверить все соединения (работоспособность) проводки. При установке точечных светильников, следует тщательно распланировать прохождение металлических фрагментов конструкции.
  • Производится разметка поверхностей под установку профилей. Точка отсчета начинается с самого заниженного угла или бугра базового потолка. Монтируются горизонтальные направляющие, прямые подвесы, потолочные профили, фиксируются гипсокартонные листы.
  • Таким же образом происходит монтаж каркаса на стенах. Определяется их кривизна и устанавливается ПН на потолке и полу, при наличии окон – разметка начинается с них.
  • Остается провести шпаклевочные и другие отделочные этапы работы.

Монтаж потолочного каркаса

  • Сначала определяется расстояние, на которое опустится новый потолок. Здесь следует помнить, что если будут монтироваться точечные светильники, то необходимо знать их высоту – одним достаточно 5-8 см межпотолочного пространства, другим – 12-15 см.
  • Далее на стене находится точка, от нее и будет выполняться вся разметка. При помощи лазерного уровня определяется горизонтальная линия, которую можно провести карандашом или воспользоваться отбивочным шнуром.
  • Рулеткой отмерить нужную длину профиля и отрезать, воспользовавшись обычными ножницами по металлу. При необходимости они легко стыкуются, вставляясь один в другой, в этом случае нахлест должен составлять не менее 3 см и эта точка обязательно фиксируется метизом.

  • По линиям на стенах монтируется ПНП, некоторые модели уже имеют рабочие отверстия, если нет, тогда они просверливаются с шагом 50 см перфоратором или дрелью в зависимости от основания, к которому крепятся данные профили.
  • Далее осуществляется разметка для потолочных профилей. От стены отступить примерно 60 см (так как стены не всегда отличаются идеальными размерами), и уровнем проверить точность нахождения рисок. Отметки должны быть видны на стенах. Профилем, здесь он послужит в качестве линейки, соединить черточки на противоположных стенах, полученная линия станет «точкой» отсчета. От нее параллельно, каждые 60 см проводятся линии по всему потолку.
  • Таким же образом произвести разлиновку и по длине комнаты, в итоге почти все ячейки получатся с размерами 60х60 см. Размеры ячеек у стен будут иметь другие параметры.
  • Прямые подвесы фиксируются дюбелями (саморезами) с шагом 60-70 см, центр основания должен находиться точно по размеченной линии. В местах, где будут устанавливаться какие-либо приборы или оборудование (вентилятор, светильник, кондиционер), рекомендуется дополнительно установить траверсы.

  • Потолочные профили для гипсокартона не следует заготавливать «впрок», как сказано выше, расстояние от стены до стены в разных точках комнаты может существенно отличаться. Поэтому для каждого профиля длина замеряется отдельно, и она должна быть на 2-3 см меньше ширины помещения.
  • В направляющие вставляются потолочные профили, где центральный желобок должен выходить на риску. Зафиксировать его положение одним саморезом. При необходимости применяется муфта.
  • Используя ножницы по металлу подготовить перемычки из потолочного профиля равные 60 см, а поперечины, предназначенные для установки с краю (от стены до первого продольного профиля) на пару сантиметров меньше действительного расстояния.
  • Также необходимо следить за совпадением канавки профиля с отметками на стенах, в местах их соединения с продольным профилем установить одноуровневый «краб», зафиксировав его саморезами.

  • Окончательный этап монтажа данной конструкции заключается в креплении потолочных профилей к подвесам. Для этого к ПП прикладывается уровень к каждой точке соединения. И после того, как будут проверены, и при необходимости отрегулированы отклонения, производится фиксация. Далее выполняется монтаж листов гипсокартона.

Каркас стены из металлопрофиля

  • Перед монтажом каркаса стены из профиля проводятся все электрические работы, подводятся провода к розеткам, выключателям и точкам размещения осветительных приборов, бытовых устройств.
  • Сразу следует отметить, что технология выполнения стенового каркаса отличается от монтажа потолочной конструкции. Сначала полностью отделывается одна стена, от направляющих профилей до установки гипсокартона. И только затем осуществляется переход на следующую стену и так далее.

  • Технологически сложными объектами, при устройстве каркаса стен, считаются помещения с окнами, так как откосы требуют особого внимания. Если предполагается выполнить утепление стен, тогда вертикальные профили следует устанавливать на расстоянии 5 см от базовой поверхности (старых откосов).
  • Большое значение имеет ширина подоконника, если отделка стен начинается уже после его установки, ведь разметка под каркас производится именно от окна. Но тут учитывается и толщина листа гипсокартона, которая может составлять 9,5 или 12,5 мм.
  • Угольник прикладывается к раме и отмеряется расстояние, не забывая о дополнительных 5 см. Это выполняется и с другой стороны оконного проема. Аналогичные манипуляции следует провести, если в комнате несколько окон. Эти отметки будут обозначать край каркаса. Можно сразу установить ПН ко «дну» подоконника, в этом случае шаг вертикальных стоек может составлять менее 60 см.

  • К этим рискам прикладывается уровень, чтобы перенести их на боковые стороны подоконника. Исходя из этих отметок, используя уровень, отмечается край каркаса на полу и потолке. Для установки металлической конструкции рекомендуется использовать 2-х метровый уровень, он показывает более точное значение.
  • Метки на потолке и полу соединяются и по полученным линиям монтируются направляющие профиля. Первые ПС выставляются по сторонам окна, поэтому вертикали отмечаются с шагом в 60 см от этих профилей. Один из них обязательно устанавливается в углу комнаты.
  • Монтаж подвесов осуществляется каждые 60-70 см, их центр должен находиться строго по линии. В направляющие вставляются профили стоечные таким образом, чтобы их средний желобок совпал с отметкой на потолке и полу, и соединяются между собой. Далее уровнем регулируется их вертикаль по основанию и полкам. Затем выполняется окончательная фиксация саморезами.

  • Перекладины устанавливаются с использованием «краба», особое внимание следует обратить на их монтаж в районе окна. Горизонтальная перемычка монтируется над проемом.
  • После завершения крепления металлического каркаса к стене рекомендуется зарисовать расположение продольных и поперечных профилей. Данная схема может понадобиться, если в дальнейшем возникнет необходимость в размещении на стене картины, еще одной полочки или подвешивании декоративного кашпо к потолку.
  • Здесь в качестве крепежных элементов применяются так называемые «бабочки», «зонтики» и так далее, принцип их крепления следующий: пластиковый дюбель расправляет свои «крылышки» при вкручивании шурупа, таким образом, обеспечивает надежную фиксацию с обратной стороны гипсокартона.
  • Если понять принцип монтажа, и осуществить для начала простую конструкцию под гипсокартонные листы, то при следующем ремонте можно будет воплотить и более сложные решения: двухуровневый потолок, ниши в стенах и арочного типа дверные проемы.

Сборка каркаса на стене для крепления гипсокартона

Овладев приёмами процедуры, как сделать каркас для гипсокартона на стену своими руками, существует вероятность самостоятельного его возведения. Конструкция поможет решить многие проблемы, такие как маскировка изъянов, воплощение отдельной дизайнерской мысли и другие.

Пример схемы каркаса под гипсокартон Вернуться к оглавлению

Полное содержание материала

Выбор профиля

Плюсы и минусы каркаса из профиля

Достоинствами моделей из металла являются:

  1. Идеальная геометрия. Никакая влажность не может повлиять на оцинкованные стальные детали.
  2. Длительный срок службы, вплоть до нескольких десятилетий.
  3. Существование огромного выбора креплений, при помощи которых создаются прочные конструкции, при этом достигается оригинальность структуры стены.

Из недостатков, пожалуй, можно отметить подверженность металла коррозии, но при правильной эксплуатации помещения и создания благоприятного микроклимата эта проблема решаема.

Систематизация профиля

Наименование профиляМарка на

англ.Обозначение

на русскомВеличина ммХарактеристикаЦенаПотолочныйCDПП60×27Форма сечения в виде буквы П

Применяются как основополагающие части

каркаса для потолка и стен.от 95 р.СтоечныйUDПС50×50;

100х50П-образная форма торца, используется для

оформления каркаса стен. Ставится в вертикальном направлении в направляющие профили UW.от 150 р.НаправляющийUWПН50х40;

100х40Разрез П-образной формы. На эти профили крепятся

прочие элементы каркаса.от 60 р.Потолочный направляющийCWПНП28х27Применяется для скрепления потолочных профилейот 65

р.УгловойПУ20х20

35х35Уголки с перфорацией, укрепляют и

выравнивают стыки у стен.от 26 р.Модифици

рованныйUA50x40x2

150x40x2Вариант CW- профиля, жёсткий,

имеет толстые стены.от 110 р.МаячковыйПМ6×22Служит для выравнивания плоскости,

создания откосов.от 18 р.Арочный(наружный и внутренний)CDПА60х27Применяется для изготовления конструкций с

изгибами определённого радиусаот 89 р.

Знаком «U» обозначаются элементы, имеющие ровные стенки, «C» — с выступами, прочные на изгиб, типовая длина их обычно бывают 3-4 метра.

Соединяют части каркаса посредством анкерных подвесов, крабов, муфт, саморезов по металлу, дюбель-шурупов.

Особенности деревянного каркаса

Производят его из бруса с поперечным сечением от 40х70 и наличием элементов 30х50, расположенных горизонтально, в основном из хвойных пиломатериалов с влажностью от 15 %, обработанных специальным антисептиком.

  • из положительных качеств древесины, пожалуй, можно отметить её относительную дешевизну;
  • использовать подобные каркасы стоит только в сухих помещениях.

  • материал для каркаса из древесины нужно тщательно перебирать, отдавая предпочтение ровным рейкам;
  • древесина разбухает в сырую погоду и коробит при этом гипсокартон, из-за этого могут появиться трещины;
  • срок службы у деревянных конструкций меньше, чем у металлических. Они подвержены влиянию гнили, плесени, насекомых и уже через 10-15 лет могут прийти в негодность;
  • без специальной обработки древесины не обойтись, но это только делает материал дороже.

Вернуться к оглавлению

Необходимые приспособления для возведения каркаса

Прежде чем собрать каркас своими руками, подготавливают средства и материалы для его производства.

Чтобы изготовить простую межкомнатную перегородку, имеющую толщину до 10 см, понадобится;

  1. Наличие профилей UW и CD. Если происходит прокладывание коммуникаций, то подойдут виды UD и CD, на стенах должны находиться закреплённые с определённым шагом параллельные направляющие.
  2. Из крепёжных элементов потребуются прямые подвесы и шурупчики под названием «блоха», имеющие наконечник-сверло, а также дюбели из пластика и ударные саморезы.
  3. Для обшивки готового каркаса понадобятся гипсокартонные листы: серые или зелёные, толщиной 12,5 мм и на краях располагающие обширными срезанными фасками. Листы второго цвета – влагостойкие, пригодные для помещений, где наблюдается повышенная влажность.
  4. Чтобы усилить проём двери гипсокартоном в каркасе потребуется профиль вида AU, а также подойдёт брус из дерева.

Материалы для каркаса

Инструменты

Для сборки каркаса из профиля для гипсокартона нужно будет пользоваться следующими инструментами:

  • уровнем;
  • рулеткой;
  • правилом;
  • шнуром;
  • отвесом;
  • ножницами по металлу;
  • перфоратором;
  • дрелью с реверсом или шуруповертом.

Инструменты для каркаса Вернуться к оглавлению

Сборка каркаса для перегородки

Образцом сооружения модели может служить использование элементов CW и UW. Сначала потребуется очертить область нахождения будущей модели. Обращают внимание на некоторые факты:

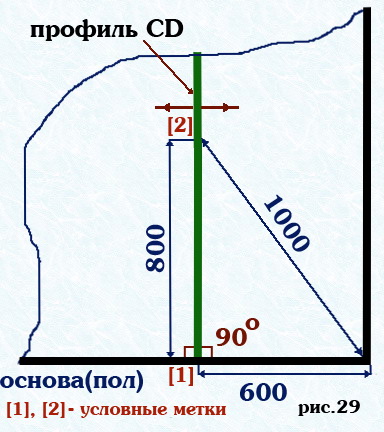

  • В старинных постройках редко обнаруживаются прямые углы в стыках стен. Здесь учитывают тот факт, что расстояние в противоположных стенах может различаться, поэтому размечая очередную перегородку, стоит привязку конструкции выполнить относительно параллельных стен, усредняя расстояние, чтобы уберечься от зрительного искривления в пространстве;
  • Размеченная черта на плоскости стены будет являться ориентиром при монтаже направляющих. Перегородку нужно немного «сдвинуть» на размер толщины обшивки из гипсокартона и слоёв обработки. Следом за разметкой пола при помощи любого из уровней идёт проецирование размеров на потолок. Полученные очертания на них соединяют по стенам, для проверки вертикального расположения воображаемой перегородки применяют уровень;
  • Если результат будет положительным, закрепляют направляющие UW профиля с предварительным использованием ленты для уплотнения, укладываемой между металлическими частями и первоначальной плоскостью. Опоры крепят на краях с шагом в полметра;
  • Потом закрепляют стойки CW профиля у краёв направляющих;
  • Там, где будет будущая перегородка,формируют дверной проём двумя стойками опорного профиля. Начинать крепить их лучше к нижним направляющим, потом вдевают их в верхнюю часть профиля UW, контролируя вертикальное расположение уровнем. Затем стойки опор фиксируются сверху в одну из направляющих, остальные стойки располагают лицом к сторонам проёма.

Для усиления дверных и оконных проёмов размещают бруски в стойки и фиксируют их саморезами. При этом брус должен быть такого же сечения, что и ширина профиля. Дерево вообще возможно заменить металлическим элементом AU.

  • Последующим шагом станет размещение опорных профилей верхней и нижней направляющих во всю длину намеченной перегородки. Сначала элемент CW устанавливают с интервалом 55 см от близлежащей стены, а другие до 60 см, измеряя одновременно промежуток от центра стоек, а также проверяя вертикальное расположение уровнем;
  • При формировании верха проёма двери или зоны окон, имеющих горизонтальное расположение в каркасе, необходимо задействовать UW разновидность, его используют с запасом в 30 см. На полки профиля наносится пара делений, размещённых в 15 см от краёв, и по ним полки профиля урезают под углом в 45 градусов до его основы. Кромку сгибают, получается фигура в виде буквы П;
  • Форму надевают в стойки проёма по бокам отогнутыми местами, затем поднимают её до нужной высоты, закрепляя кромки саморезами к профилям, расположенным сбоку.

Пример каркаса для перегородки

В дальнейшем образовавшуюся модель из металла покрывают ГКЛ.

Каркас для арки

Осуществляя его монтаж, нужно учитывать некоторые особенности:

  • Каркас монтируют, отступая в глубину 15 см.
  • Наверху проёма дюбелями крепится направляющий металлопрофиль к перекрытию. На боках стен с обеих сторон также устанавливаются подобные элементы, начиная с верхнего угла до окончания закругления свода. Они закрепляются саморезами.
  • Получается П-образная рамка каркаса арки, к ней прикрепляются заранее изготовленные дугой металлические части, а для придания жёсткости закрепляют в пространство между дугами элементы UD профиля. Чтобы арка была правильной, достигают одинаковых элементов деталей конструкции по обеим сторонам проёма.

Вернуться к оглавлению

Усиленный каркас

Подбирая стоечный профиль к различным видам стен, применяют индивидуальный подход. Лучше всего сооружать усиленный или двойной каркас, используя узкий CW профиль, у которого спинка 50 мм, чем брать широкий для одинарного. Прикрепляют его дюбелями, для каждого материала применяют специальное крепление.

Усиленный каркас из профиля

Предварительно нужно обозначить две параллельные черты для закрепления пары направляющего профиля в области пола и потолка. Разметку тщательно проверяют, также как и при монтировании одинарной модели.

Установка шумоизоляции

Шумоизоляцию гипсокартона при возведении каркаса легко осуществить своими руками.Этапы установки следующие:

  1. Стартовый профиль укрепляется саморезами на полу и потолке. После создания несущих конструкций, между ними прокладывают полоски эластичного материала, такого как «Вибростек» или его аналогов.Используются также подвесы «Вибростек-КС».
  2. Для достижения лучшего эффекта шумоизоляции места вертикальных креплений обрабатывают силиконовым герметиком.
  3. После полного изготовления каркаса одну его сторону лучше обшить гипсокартоном, чтобы при заполнении звукоизоляцией материал не выпадал.
  4. Шумопоглощающий материал следует укладывать без оставления пустоты, поверх него можно установить мембрану звукопоглощения или использовать ленту с порами также «Вибростек».
  5. В целях лучшей звукоизоляции листы гипсокартона крепят в два слоя со смещением швов на 20 см. Их тщательно обрабатывают герметиком или армированной лентой.

Установка рулона шумоизоляции в каркас Вернуться к оглавлению

Каркас для короба

Короб из гипсокартона изготавливают, чтобы скрыть газовые и другие трубы, канализацию, стояки, не вписывающиеся в дизайн. Обязательным элементом является каркас – из дерева или металла.

Прежде всего, выполняется разметка, здесь учитывают толщину материала.Непременным условием станет точность, для этого используют лазерный уровень.

Этапы установки:

  • по готовым разметкам укрепляется направляющий профиль UW дюбель-гвоздями с шагом в 50 см на уплотнительную ленту, избавляющую углы от трещин.;
  • на потолке также монтируются направляющие UW с углом в 90 ͦ к вертикальным профилям;
  • там, где они пересекаются, крепится ещё вертикальный профиль;
  • затем устанавливаются перемычки на расстоянии 40 см для обеспечения жёсткости конструкции. Дальше можно выполнять обшивку гипсокартоном.

Вернуться к оглавлению

Каркас для ниши

Сборка каркаса из металла осуществляется согласно размеченным линиям. Процесс сборки:

  1. Направляющие профили закрепляют с интервалом в 40 см. Если у ниши изогнутые формы, то необязательно надрезать профиль, в магазинах имеются направляющие различной формы, этот факт облегчит работу.
  2. После размещения направляющих конструкции придают объём. На потолок и пол крепятся профили с вертикальными концами. Применение уровня, как всегда,неизменно.
  3. С лица изгибается профиль, формируется угол в 90 ͦ и крепятся саморезами к направляющим, расположенным вертикально.
  4. При наличии небольших размеров, простых линий, сглаженной поверхности, каркас из профиля собирают на полу, а затем конструкцию укрепляют на стену.

Сборка каркаса для потолка

Подобная модель собирается по общепринятой схеме:

  1. Проводится разметка с помощью подвеса или лазера.
  2. По периметру плоскости, согласно намеченным линиям, дюбелями устанавливаются профили UD.
  3. Соблюдая определённый шаг, также по разметке прикручиваются подвесы в форме буквы П.
  4. Замеряют и отрезают несущие профили, размером меньше на 1 см,пристраивают в направляющие и фиксируют ln-креплениями. Подвесы сгибают и привинчивают к профилю. Несущие элементы закрепляют с помощью натянутой нитки, их придерживают, чтобы они были прямыми.
  5. Следующим этапом является прикручивание крабами поперечин, которые будут образовывать ряд, находящийся в 2,5 см от стены.

Вернуться к оглавлению

Установка деревянного каркаса под гипсокартон

Когда принято решение соорудить данную модель, запасаются:

  • ножовкой для гипсокартона;
  • дрелью;
  • металлическими уголками;
  • саморезами по дереву;
  • строительным уровнем;
  • монтажными дюбелями;
  • шуруповёртом.

Материалы для деревянного каркаса

Сборка деревянного каркаса

  1. Эта конструкция также требует создания чертежа с руководством по указанию величин и точек нахождения проёмов.
  2. Вначале создания дюбелями и саморезами укрепляются бруски верхней и нижней части.
  3. Далее, фиксируются вертикальные распорки, которые размещаются под контролем уровня.
  4. Следующим этапом происходит закрепление поддерживающих горизонтальных реек с сечением 30х50, между стойками из дерева.
  5. Одна из сторон обшивается ГКЛ, внутрь каркаса помещается утеплитель под гипсокартон и все необходимые сооружения, затем идёт обшивка второго края.

Деревянный каркас для стен

Эта модель будет целесообразна в помещениях с высотой стен больше 3 м, имеющих плохую штукатурку или неровности.

  1. Размечается плоскость, и выявляются области с изъянами.
  2. Сооружается обрешётка под гипсокартон, начинающаяся с закрепления на полу бруса, расположенного горизонтально.
  3. Далее, прикрепляют вертикальные рейки с отступом 10 мм от края и шагом в 60 см.
  4. Проверив их уровнем, на потолок фиксируется горизонтально другой брус, к которому идёт прикрепление концов стоек. При неровностях на полу, под брус подкладывается рейка, кусочки ДСП.
  5. Там, где расположены окна и двери, находящиеся вертикально стойки сдвигаются на определённую длину. Этим будут исключены вырезания в гипсокартоне.

Второй способ сборки подобного каркаса – создание его на участке пола. Измеряют размеры стены, соответственно её величинам собирают раму из горизонтальных и вертикальных брусьев. Фиксируют перекладины и рейки на расстоянии 60 см, конструкция закрепляется на стену, её заполняют изоляцией, обшивают ГКЛ.

Собирая каркас для гипсокартона, нужно не забывать, что подобная конструкция уменьшает габариты помещения. Особо этот факт относится к небольшим комнатам. Но всё равно выбор остаётся за владельцами жилья.

Создание каркаса из металлопрофиля под гипсокартон

Работа по созданию каркаса из металлопрофиля под гипсокартон – воспринимается многими, как очень простое мероприятие, которое не требует соблюдения определенных правил. Из-за этого и получаются ситуации, при которых создаваемая поверхность из плит ГКЛ оказывается с многочисленными недостатками, для устранения которых приходится приложить множество усилий и финансовых затрат.

Конечно, сама по себе работа не такая сложная. Справиться сможет буквально каждый, но существуют некоторые нюансы, которые обязательно нужно учитывать. А также правильно осуществлять этапы монтажа.

Преимущества металлического профиля

Существуют два основных материала для конструкции обрешетки – деревянный брус и металлический профиль. Именно второй вид материала является наиболее предпочтительным.

Металлопрофиль является таковым в силу определенных характеристик:

  • В большинстве своем (при правильном хранении и транспортировке) – не имеет никаких недостатков (кривизны). Но, если выбирать брус, то придется перебрать много материала.
  • Металлические элементы можно использовать практически в любых помещениях, а также не обращать внимания на температурные колебания. Это значит, что поверхность не подвергнется деформированию.
  • Оцинкованные детали могут служить очень долго. Поэтому их можно использовать даже в помещениях с большим количеством влаги. Также они не подвергаются воздействию грибков и гнили.
  • Для крепления профиля существуют различные элементы, которые позволяют создать надежную и крепкую конструкцию.

Выбор материала

Стоит уделить внимание выбору необходимых материалов, особенно при выборе деталей обрешетки. Выделяют следующие виды профиля, которые позволяют создать каркас для стен из гипсокартона:

  1. Направляющий (ПН). Данный элемент предназначен для создания конструкции, которая будет служить для закрепления стоечного профиля. Именно от закрепления этого вида профиля и будет зависеть то, как будет выглядеть поверхность в дальнейшем.
  2. Стоечный (ПС). Применяется для создания обрешетки или других перегородок. Ему можно придавать различные криволинейные варианты.

Отдельное место занимают детали для потолочных конструкций: профиль потолочный (ПП), профиль направляющий потолочный (ПНП).

Также следует рассмотреть вариант использования таких дополнительных элементов:

  • Угловой профиль (ПУ). Может быть – внешним и внутренним.
  • Арочный профиль (ПА). Используется для создания арок.
  • Подвес (П-образный). Применяется для крепления конструкции к стенам и потолку.
  • Соединитель («Краб»). Очень удобен для скрепления между собой перпендикулярных деталей.
  • Удлинитель. Соединяет между собой разные отрезки профиля.
  • Дюбель и саморезы (по металлу).

Именно на этом этапе многие делают очень важную ошибку. Она заключается в том, что приобретают неспециализированный профиль. А именно – путают потолочные элементы со стеновыми.

Необходимый инструмент

Естественно, что крепление металлического каркаса под гипсокартон просто невозможно без использования специальных инструментов. Но не стоит переживать, все необходимое всегда найдется у каждого домашнего мастера.

    Лобзик с пилками по металлу или ножницы для резки оцинковки.

Внимание! Сразу стоит отметить, что нельзя использовать болгарку. Причина довольно проста. Крутящий момент у такого инструмента очень высокий, а оцинкованный профиль довольно тонкий. Из-за этого происходит быстрый нагрев отрезаемого материала и его деформация. А также последует разрушение защитного слоя и появление ржавчины.

Монтажные работы

Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.

Стены

В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.

Совет! Чтобы избежать неприятного (дребезжащего) шума, который может возникать после установки металлической обрешетки – между поверхностью и направляющими наклеивают уплотнительную ленту.

    Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Но данное правило не действует, когда планируется провести дополнительное утепление или проложить коммуникации. Разметку начинают с пола и переносят данные на потолок. Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля – 50-55 (до 60)см.

  1. В первую очередь следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
  2. Работа начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см.
    • Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
    • Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.

    • Вместо СП и НП по 50 мм – берут на 75 или 100 мм.
    • Уменьшают шаг между стойками.
    • Вертикальные элементы устанавливают попарно.
    • Используют закладные в виде деревянного бруса.

    1. В каркас укладывают минеральную вату. Поэтому сразу определяются с шагом вертикальных стоек и перемычек.
    2. При создании перегородок – делают двухсторонний каркас. Тогда каждая плита ГКЛ крепится к своей стороне обрешетки.

    Профиль направляющий, маркировка ПН (UW), пример на фото.

    Профиль потолочный ПП (CD), пример на фото.

    Профиль направляющий потолочный ПНП (UD), пример на фото.

    • ГСП-А (ГКЛ): простой лист, размер 1200×2500÷4000 мм, толщины 9,5; 12,5,15 мм;
    • ГСП-Н2 (ГКВЛ): влагостойкий лист, размер тот же;
    • ГСП-DFH3IR (ГКЛУ): лист усиленный.
    • ГСП-DF (ГКВО): огнестойкий лист, размер тот же, но нет листов 9,5 мм.

    Саморезы для скрепления профилей: типы LN, LB (клопы), FN (последние для потолка П131, П231)

    Саморезы для крепления листов ГК к профилю: типы TN, TB, MN.

    Замечу, что у других производителей (не КНАУФ), например ГИПРОК, размеры профилей такие же, как у КНАУФ, отличается лишь толщина стали и перфорация на стенках и полке профилей.

    Кстати у профилей одна стенка и две полки.

    Три типа каркаса

    Чтобы понять принцип сборки каркасов для гиспокартона рассмотрим три, наиболее используемых каркаса. Это

    • Потолочный каркас;
    • Для обшивки стены;
    • Для перегородок.

    Каркас из металлических профилей для потолка

    Не существует универсального каркаса для потолка. Выбор конструкции зависит от расстояния, на которое потолок нужно опустить и от размеров комнаты, где делается потолок.

    Вариант 1. На прямых подвесах

    Каркас потока на прямых подвесах применяется, если нужно опустить подвесной потолок на минимальное расстояние. Длина прямых подвесов позволяет опустить такой потолок на 125 мм (смотрим фото). Справедливости ради замечу, что есть прямые подвесы 50 и 200 мм, которые используются редко, чаще в деревянных домах.

    В данном каркасе используются:

    • Профили направляющие (ПН);
    • Профили потолочные (ПП);
    • Прямые подвесы.

    Сам каркас делается по схеме указанной на фото.

    Вариант 2. На тягах

    Если необходимо опустить подвесной потолок ниже 125 мм, то вместо прямых подвесов используется крепление каркаса на тягах и подвесах. Длина тяги подвеса 125-500 мм.

    На тягах наиболее популярна конструкция одноуровневого каркаса, в которой на перекрестье профили скрепляются специальным «крабом». Потолок П113.

    Сам каркас делается по схеме указанной на фото.

    Вариант 3. Двухуровневый каркас на тягах

    Двухуровневый каркас на тягах требует большего количества профилей, но является более надежным. В этом каркасе профили не нарезаются, а монтируются целиком один поверх другого, создавая два уровня каркаса. Скрепляются профили двух уровней специальным креплением (соединитель профилей двухуровневый).

    Каркас для обшивки стены

    При обшивке стены сухим способом используются потолочные профили ПП 60х27. Они, с шагом в 600 мм, крепятся к стене на прямых подвесах. Шаг между подвесами 1000 мм. По периметру облицовочного каркаса крепятся направляющие потолочные профили ПН 28х27.

    Независимый каркас для закрытия стен

    Если при обшивке стены нет возможности закрепить профили ПП к стене, то выполняется конструкция из направляющих и потолочных профилей не связанная со стеной. Однако она не может быть выше 2600 мм.

    Каркас из металлических профилей для перегородки

    Перегородка из гипсокартона делается на каркасе из металлических профилей или деревянном брусе. В этой статье смотрим каркас на профилях.

    Для каркаса глухой перегородки используются стоечные профили ПС в качестве вертикальных стоек и направляющие профили ПН в качестве обрамляющей конструкции по периметру перегородки. Вертикальные стойки связываются по длине дополнительными перемычками из профилей ПС.

    Важно отметить . Что на все профили, соприкасающиеся со стенами и потолкам, наклеивается уплотнительная лента типа Дихтунгсбанд.

    Разметка (схема) каркаса перегородки

    В схеме каркаса глухой перегородки важнейшим параметром является шаг между вертикальными стойками. Он зависит от высоты помещения и размеров используемых профилей ПС. Например, для однослойных (С111) и двухслойных (С112) перегородок, работают следующие правила:

    1. Толщина перегородки до 75 мм. Для вертикальных стоек используются профили ПС 50. Направляющие профили соответственно ПН 50.

    • При высоте потолка до 3 метров, шаг между стойками 600 мм (по оси стойки);
    • При высоте 4 метра, шаг ПС 50 – 400 мм;
    • При высоте 5 метров, шаг ПС 50 – 300 мм.

    2. Толщина перегородки 100 мм. Для вертикальных стоек используются профили ПС 75. Направляющие профили соответственно ПН 75.

    • При высоте потолка до 3 метров, шаг между стойками 600 мм (по оси стойки);
    • При высоте 4 метра, шаг ПС 75 – 400 мм;
    • При высоте 5 метров, шаг ПС 75 – 300 мм.

    3. Толщина перегородки 125 мм. Для вертикальных стоек используются профили ПС 100. Направляющие профили соответственно ПН 100.

    • При высоте потолка до 3 метров, шаг между стойками 600 мм (по оси стойки);
    • При высоте 4 метра, шаг ПС 100 – 400 мм;
    • При высоте 5 метров, шаг ПС 100 – 300 мм.

    Важно! По технологии, высота металлических стоечный профилей должна быть на 10 мм меньше высоты помещения.

    Вариант 2. Перегородка с дверью

    Дверные коробки ставятся вместе со сборкой каркаса перегородок. Место под дверь монтируется так:

    • по месту установки двери, справа и слева от неё ставятся вертикальные стойки (профиль ПС). С них закладывается брус для крепления дверной коробки. Брус жестко крепится к профилю.
    • Делается перемычка из профиля ПН над дверной коробкой и ставятся дополнительные стойки в 20 см от проёма;
    • Дверь является частью конструкции каркаса, поэтому её нужно установить до обшивки;
    • Над дверью нужно установить дополнительные вертикальные стойки.

    Вариант 3. Перегородка с тяжелой дверью (25—100 кг)

    В этом варианте по обе стороны дверной коробки смонтировать UA-профили. Остальное не меняется. Подробно: Установка тяжелой двери в перегородку гипсокартона.

    Выводы

    Как видите, каждый каркас из металлических профилей для гипсокартона имеет свои технологические, строго регламентированные параметры. Изменение шага между профилями или замена одних профилей другими может привести к деформации перегородки. Причем эта деформация произойдет не сразу, а в течении эксплуатации.

    Особенно важны детали монтажа, а именно:

    • Вертикальные стойки перегородок на должны упираться в потолок помещения;
    • На стенки профилей, которые соприкасаются со стенами, полом и потолком обязательно нужно наклеивать звукоизоляционную ленту типа Дихтунгсбанд;
    • Для повышения звукоизоляции перегородок и потолков в конструкцию каркаса нужно укладывать звукоизоляционный материал, а для перегородок применять двухслойную обшивку гипсокартоном.

    Как самому установить каркас из профилей для гипсокартонных конструкций?

    Монтаж каркаса для гипсокартона на потолке вполне возможно сделать самому. Есть несколько несложных способов сборки конструкции из металлического профиля. Чтобы вы смогли без помощи профессионалов своими руками быстро установить каркасы для гипсокартона, мы предлагаем практические советы по самому простому методу. По сравнению с другими системами, данный вариант более подходящий для использования в малогабаритных помещениях, да и к тому же достаточно экономичный. У строителей-гипсокартонщиков данный монтаж каркаса под гипсокартон называется П111. Освоив установку такого одноярусного потолка, вы затем легко сможете научиться моделировать более сложные конструкции из гипсокартонного листа (ГКЛ). Если вы поймете принцип и последовательность действий, то потом монтировать конструкцию двухуровневого каркаса под гипсокартон не покажется сложной задачей, не говоря уже о дизайнерских решениях для стен.

    Виды профилей для гипсокартона.

    Подготовка к основному выполнению работы

    Руководствуясь своими профессиональными навыками, даже опытные мастера, для того чтобы сделать самый простой монтаж каркаса для гипсокартона, тщательно просчитывают необходимое количество металлических реек и подвесов. Кроме того, установка каркаса под гипсокартон требует внимательности, осторожного обращения с режущими частями профиля. К тому же важно соблюдать правила безопасности при использовании электроинструмента. Кроме того, приступая к работе над каркасом для потолка из гипсокартона, убедитесь в достаточном наличии монтажных и крепежных элементов, а также приготовьте необходимые инструменты.

    Что входит в перечень используемого материала для рекомендуемого способа установки конструкции:

    • потолочный профиль ПП 60 х 27 (CD);
    • направляющий профиль ПНП 27 х 28 (UD);
    • прямые П-образные подвесы;
    • крепление «краб» для соединения одноуровневых конструкций;
    • универсальные дюбели;
    • самонарезающие шурупы — «блошки».

    Какие инструменты и приспособления понадобятся для работы с металлическим каркасом ГКЛ? Для более качественного монтажа каркаса своими руками мы предлагаем следующий список:

    Инструмент для работы с гипсокартоном.

    • устройство для выставления уровня высоты — это может быть лазерный нивелир, водный уровень или даже капельный уровень длиной 1,5 — 2,0 м;
    • угольник под 90 градусов;
    • шнур-отвес отбивочный (чоклайн);
    • карандаш строительный, маркер перманентный;
    • катушка строительной веревки (подойдет леска или сапожная капроновая нитка);
    • измерительная рулетка с лентой не короче длины самого дальнего расстояния помещения;
    • ударная дрель, а еще лучше перфоратор;
    • шуруповерт или маленькая дрель с функцией закручивания шурупов;
    • инструмент для резки профиля — механические ножницы по металлу, электролобзик или угловая шлифовальная машина (УШМ, «болгарка») с отрезным кругом 115, 125 мм;
    • еще понадобится молоток, пассатижи и фигурная отвертка;
    • защитные очки или маска;
    • строительные перчатки.

    Процесс установки каркаса

    С чего начинается сборка конструкции?

    Пример разметки каркаса потолка под гипсокартон

    Прежде чем начать монтаж каркаса для гипсокартона, следует сделать расчет площади потолка. Это поможет более рационально использовать материалы, к тому же сэкономит время и деньги. Кроме того, напишите четкий план действий сборки каркаса гипсокартонной конструкции. Таким образом, вы обеспечите себе более спокойную, размеренную работу и достигнете хороших результатов, делая своими собственными руками работу профессионалов. Ведь изготовить любые каркасы под гипсокартон для вас будет очень легкой задачей.

    Необходимо разделить процесс на несколько этапов:

    1. Разметка уровня и высоты по периметру стены помещения.
    2. Установка направляющей консоли UD (ПНП) по линии.
    3. Крепление продольных CD (ПП) — консолей.
    4. Монтаж поперечных фрагментов CD-профиля для усиления потолка.

    Как правильно разметить уровень высоты?

    Обычно рекомендуется, чтобы высота стены комнаты после монтажа подвесной конструкции каркаса из ГКЛ оставалась около 240 см.

    Для определения оптимальной высоты нужно найти на базовом потолке самую низкую точку и, отступив от нее на высоту стенки профиля CD, разметить уровень для направляющей линии.

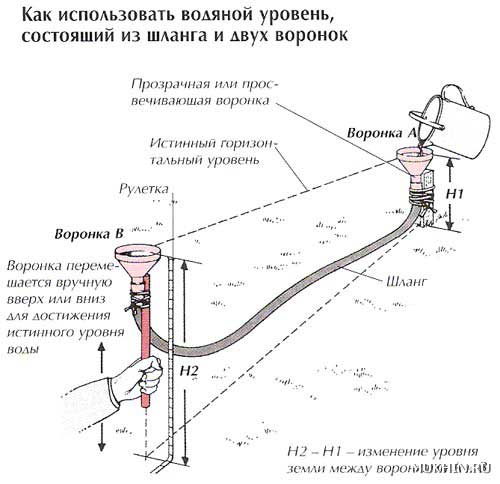

    Схема использования водяного уровня.

    Делается это так:

    1. Найдя точку и отступив от нее на нужное расстояние, нужно начертить метку на стене и далее переносить ее с помощью лазерного или водяного уровня на все углы комнаты (кроме того, можно использовать обычный капельный уровень, предварительно прикрепив его к длинному правилу).
    2. После этого можно сделать контрольную линию с помощью отбивочного шнура по периметру.

    Каркасы под гипсокартон требуют тщательного подхода. Для того чтобы монтировать CD-шки на прямых подвесах, контрольные линии можно сделать и на потолке через равные промежутки. В данном варианте предлагается расстояние между линиями 600 мм. Совет: для установки первого ГКЛ необходимо выбрать угол, максимально приближенный к 90 градусам, а остальные профили по отношению к листу для качественного монтажа должны быть под прямым углом. Стена не везде может быть ровной. Этот нюанс следует учитывать еще при разметке. Поэтому для начала найдите центр потолка, отбив линии по диагоналям от противоположных углов. Затем отметьте точки линий на равную длину от найденного центра и разделите метками расстояние между ними. Теперь по этим меткам отбиваем черту, которая будет отправной для остальных контрольных линий. Таким образом, даже если углы стен не везде прямые, у вас есть идеальная разметка для крепления профиля. Закончив разметку, переходим к следующему этапу установки каркаса под гипсокартон.

    Устанавливаем направляющую часть каркаса

    Расположение профилей для каркаса при строительстве стены из гипсокартона.

    Эта операция очень проста для тех, кто только начинает делать сложные каркасы под гипсокартон своими руками. Монтаж каркаса начинается с установки направляющей рейки UD (ПНП) по периметру комнаты, вдоль по отбитой контрольной линии. UD-шку можно монтировать в стену дюбелями диаметром 6 мм, а их длина зависит от состояния стены. Чем хуже ее структура, тем длиннее должен быть дюбель с шурупом. Если на профиле нет отверстий для крепежа, то это не проблема — с помощью перфоратора вы можете уверенно пробить дырки через мягкую сталь профиля прямо в бетон. Следующие действия такие:

    1. Приставив UD-профиль к горизонтальной линии на стене, нужно сделать отверстия 6-мм победитовым сверлом.
    2. Вставляем дюбель, аккуратно постукивая его молотком, после чего забиваем дюбельный гвоздь-шуруп.

    Совет: если при сверлении вы руками неосторожно сдвинули направляющую рейку, то такой шуруп можно выкрутить с помощью фигурной отвертки, а пластиковый дюбель выдернуть из стены пассатижами или кусачками. Брак лучше переделать в начале работ, чтобы при установке ГКЛ не возникло проблем с заламыванием. Изготовление каркасов под гипсокартон требует идеального уровня, благодаря чему и потолок из ГКЛ будет высокого качества.

    Ставим продольные CD-рейки по длине комнаты

    Теперь самое время установить П-образные подвесы на основной потолок. Если вы ранее потратили время на контрольные линии, то работа с конструкцией под гипсокартон будет продвигаться быстрее. вы только прикручиваете CD-консоли, ориентируясь на подвесы. Длина профиля в общем должна быть на 5-10 мм меньше длины помещения. Если длины консолей не хватает, то можно использовать профильные удлинители или сделать их из остатков CD. После чего их нужно вставить в рейки, соединить и зафиксировать их шурупами. Своими прочностными свойствами устройство удлиненного профиля не уступает цельному элементу.

    Схема крепления CD профиля.

    Действия по монтажу CD-профилей каркаса под гипсокартон последовательно простые:

    1. Закрепить прямые подвесы через каждые 80 см по контрольным линиям на потолке, используя перфоратор, молоток и дюбели, после чего отогнуть подвесы по форме буквы П.
    2. Вставить каждый потолочный профиль в направляющие UD и загнуть «уши» подвесов под рейки так, чтобы они не упали.
    3. Для нивелирования реек CD натянуть под каркасом капроновую нитку (леску), для которой опорной точкой будет служить нижний край UD-профиля.
    4. Теперь у нас есть ровная плоскость. Если нитка натянута и ее не касается ни одна из CD-шек, то начинаем выравнивать консоли. Каждую из них прикрутите пока только к одному подвесу.
    5. Профиль с подвесом необходимо монтировать при помощи шурупов -«блошек» с использованием шуруповерта.
    6. Закрепить между собой также несущие CD с направляющими UD, а уши П-шек отогнуть в стороны вверх.

    Усиление конструкции с помощью поперечных перекладин CD

    При монтаже каркаса для гипсокартона специалисты советуют использовать соединение консоли ПП в одной плоскости во взаимно перпендикулярных направлениях. Что при этом достигается? Благодаря такому способу каркасы под гипсокартон меньше подвержены разрушению и защищены от дефектов.

    1. Вырезаем CD-рейки по длине расстояния между продольными профилями.
    2. От середины потолка выставляем по CD-консолям на расстоянии 600 мм друг от друга крепление типа «краб», на котором выставляются вырезанные рейки;
    3. Закручиваем «крабы» к профилям — таким образом наша конструкция под гипсокартон получилась мощным каркасом, способным выдержать большие нагрузки.

    Самостоятельный монтаж одно- и двухуровневого каркаса для гипсокартона может стать для вас впоследствии неплохим источником дополнительного дохода. Потолочный каркас под гипсокартон — это только первый шаг к профессиональному уровню. Постоянно практикуясь, можно достичь мастерства в искусстве дизайна не только двухуровневого потолка. Формирование многоуровневых каркасов под гипсокартон с подсветкой, а также различные решения перегородок и стен из ГКЛ помогут сделать вам по настоящему честный бизнес. И этого можно достичь своими руками и умом. Теперь начинающего мастера заказчики оторвут с ногами и руками!

    Как происходит монтаж гипсокартона на стену с профилем, и можно ли его осуществить самостоятельно?

    В каких случаях применяют обрешетку для ГКЛ. Применить дерево или металл? Выбор крепежных элементов для непосредственного создания металлической обрешетки. Какой должен быть каркас на потолок для гипсокартона.

    Как сделать каркас из профиля для гипсокартона для стен

    Гипсокартонные конструкции отличаются своим разнообразием. Выравнивание стен, создание подвесных потолков, изделия из ГКЛ производят на основе металлического каркаса.

    Перед тем как сделать каркас из профиля для гипсокартона, нужно изучить теорию, выявить предполагаемые трудности и пути их решения.

    Преимущество стен и потолков из гипсокартона

    Все гипсокартонные конструкции имеют особенности:

    1. Ровность поверхности. Стена или потолок получают идеально ровную поверхность. Это дает возможность легко наносить шпатлевку, декоративную штукатурку. Покрывать поверхность финишными материалами: обои, плитка, краска.
    2. Под ГКЛ монтируют звукоизоляционные и утеплительные материалы. Это сохраняет в помещении тишину и тепло.
    3. ГКЛ конструкции скрывают электропроводку и иные кабели. А также есть возможность спрятать некрасивые трубы.
    4. Создание ниш с подсветкой, парящих потолков.
    5. Создание фигурных элементов и их монтаж на стены.
    6. Срок эксплуатации. Правильно сделанная конструкция имеет продолжительный срок от 20 лет.

    Исходя из таких особенностей, гипсокартон применяют во влажных помещениях, возле горячих стен, на каминах.

    Актуальность

    Металлический каркас на стены крепят в случае больших искривлений. Это «завал» стены от 5 см. Бугры и впадины, не дающие нанести клей для фиксации листов бескаркасным методом. Если перепады на стене составляют до 3 см, ГК-листы крепят на клеевой состав.

    А также каркасная основа нужна при утеплении и звукоизоляции стены. Спрятать трубы, провести электропроводку также можно в металлической обрешетке.

    Как выбрать необходимые материалы для обрешетки

    Каркасную основу создают из дерева или же из металлических оцинкованных профилей.

    Профили фиксируют во влажных помещениях. Оцинковка сохраняет металлическое изделие от порчи. Профили крепят к бетонному основанию, оно всегда холодное. При малейших перепадах температуры начинает сыреть. Кирпичные стены также холодные, что может привести к возникновению влаги.

    Деревянный каркас строят в домах со сруба. В сухих помещениях. Это, может быть, комната в квартире – надо создать перегородку, применяют дерево.

    Дерево нельзя монтировать к бетонной поверхности, кирпичному основанию. Крепление к пеноблоку производят после оценки окружающей среды. Процент влажности, перепады температуры.

    Дерево впитывает в себя влагу, разбухает. В последующем, оно высыхает и деформируется. При этом идет искривление листов гипсокартона, что приводит к порче всей конструкции.

    Из дерева

    Для каркасной основы из дерева нужно выбрать сухое обработанное дерево. Это высушенные брусья. Если они не обработаны, их нужно покрыть олифой или другим защитным материалом и высушить. Это может занять до 7 дней.

    Итак, для деревянной обрешетки нужны такие материалы:

    • для направляющих нужен брус сечением минимум 50х40 мм;
    • металлические мебельные уголки для фиксации брусьев друг к другу;
    • дюбель-гвозди для фиксации дерева к черновой поверхности;
    • гвозди.

    Все металлические крепежные элементы должны быть обработаны и отвечать ГОСТу.

    Из металлопрофиля

    Металлические элементы для каркасной основы должны быть оцинкованные. Для монтажа обрешетки на стену нужны материалы:

    • направляющий и стоечный профили (ПН, ПС);
    • крабы;
    • дюбель-гвозди 6х40, 6х60;
    • анкер-клин металлический 6х40, 6х60;
    • саморезы 13-16 мм;
    • прямые подвесы.

    Для крепления профилей и иных металлических элементов используют саморезы. Есть 2 вида:

    Выбор шурупа зависит от качества и толщины профиля.

    Как подобрать метизы: особенность

    Для фиксации профиля к черновому основанию необходимы дюбель-гвозди или анкер-клины. Выбор зависит от материала –бетон, кирпич, газобетон.

    Дюбель-гвозди есть 2 видов – распорные и универсальные. Применение зависит от вида чернового материала. Есть также различия по монтажу: ручная и монтажным пистолетом.

    Все выпускаемые дюбель-гвозди имеют оцинкованное покрытие.

    Применение анкер-клина. Изготовлен из стали, покрыт оцинковкой. Анкер-клин фиксируют в материале, не имеющем пустоты:

    • Жб-перекрытие на потолке между квартирами;
    • залитый пол бетоном в частном доме;
    • полнотелый кирпич – силикатный, клинкерный;
    • пенобетонный блок.

    Направляющие профили UW неотъемлемая и важная часть всей конструкции, поэтому они должны быть прочно зафиксированными, нести определенную нагрузку.

    Саморезы. Если неправильно подобрать саморезы для металлической конструкции, вся обрешетка будет хлипкой. Обычный саморез с пресшайбой 13-16 мм применяют для крепления профилей друг к другу.

    Для крепления профиля к дереву применяют саморезы длиной 25 мм. Они разделены на 2 вида:

    1. Фосфатированные – черного цвета.
    2. Универсальные – желтого тона.

    Для фиксации самореза нет необходимости делать отверстие.

    Последовательность работ поэтапно шаг за шагом

    Перед тем как создать обрешетку для гипсокартонной поверхности необходимо подготовить черновое основание.

    Для этого нужно:

    1. Снять старое покрытие – плитка, обои. Просмотреть стены на наличие трещин, цвили. Если есть трещины, дыры – их очищают, грунтуют, армируют и штукатурят. Всю цвиль надо убрать, стены высушить, обработать антисептическим материалом (грунтовка с антисептиком, известь).
    2. Всю черновую поверхность покрывают грунтовкой.
    3. Ведут замеры и расчет необходимого материала.
    4. После приобретенного материала в обязательном порядке надо составить схему электропроводки.
    5. На стене сделать разметку.

    Для выполнения разметки понадобятся инструменты:

    • карандаш или маркер;
    • линейка, метр, уголок;
    • отвесы, уровень, лазерная установка.

    Отвесы нужны для проведения горизонтальных линий на полу и потолке. Они должны быть в зеркальном отражении. Лазерный уровень покажет точки, по которым выстраивается чертеж на стене для направляющих профилей.

    После этого необходимо рассчитать расстояние между стоечными профилями. В основном берут расстояние 40, 60 см. Это зависит от того, будет ли утяжелена гипсокартонная стена предметами – полки, телевизор.

    На стене по линии для ПС через каждых 30 см делают отметку для подвесов.

    Как сделать обрешетку

    Для создания прочного каркаса необходимо работу выполнять поэтапно:

    1. Фиксация направляющего профиля (UW). Для этого используют анкер-клины или же дюбель-гвозди. На профиль с тыльной стороны клеят демпферную ленту. Она гасит вибрации и способствует лучшей звукоизоляции. Крепление делают четко по разметке. Первый крепеж фиксируют в 5-10 см от края профиля. Каждый последующий через 30 см.
    2. Направляющие профили фиксируют по всему периметру: стены-пол-потолок.
    3. После этого на стене по разметке анкерами или дюбель-гвоздями фиксируют прямые подвесы для стоечного профиля. Шаг крепления 30 см.
    4. Стоечный профиль ПС (CW) вставляют в ПН закрепляют саморезами или просекателем и крепят к подвесам. Здесь необходима точность, ровность, применение уровня.

    Если на стену не будут навешены полки, телевизор или тяжелые картины, тогда каркасная основа готова. Но, если планируется навешивание даже декоративных элементов или фото, каркас следует усилить, сделать жестким и прочным. Для этого из ПС вырезают горизонтальные перемычки.

    Расстояние между квадратами на обрешетке

    Горизонтальные элементы ставят между вертикальным ПС и фиксируют его к профилям при помощи крабов. Расстояние между перемычками также составляет 40, 60 см. Получаются ячейки (название каркаса – ячеистый).

    Если планируется навешивание предмета, который имеет массу около 50 кг. Тогда в этом месте перемычки делают двойным, тем самым каркасная основа выходит жесткой, способной выдержать вес предмета.

    Каждый прикрепленный элемент надо проверять уровнем на ровность. Это является важным элементом.

    Монтаж потолочного каркаса

    Потолочную обрешетку создают по такому же принципу, как и для стен. Обязательным условием выступает ровность создаваемой конструкции. Направляющие профили крепят по разметке на стенах. Потолочные профили вставляют в направляющие и фиксируют к подвесам через каждых 30 см. Шаг крепления потолочного профиля ПП (CD) – 60 см. Поперечные из профиля крепят между потолочными через 60 см. Всю конструкцию проверяют на ровность, жесткость.

    Создание каркасной основы для ГКЛ требует внимательности, обязательного соблюдения пошаговой инструкции. Металлическая, как и деревянная обрешетка должна быть прочной, жесткой, ровной. Листы ГКЛ на ровном каркасе не деформируются под тяжелыми предметами или при малых перепадах температуры. Жесткий усиленный каркас позволит использовать стену для фиксации телевизора, большого зеркала, полочек.

    Полезное видео

    Читайте также:  Фиолетовые шторы в интерьере – магия цвета и вкуса
Ссылка на основную публикацию
